Kombinované těsnění typu Y (Ultra-vysokotlaké/hydraulické tlakové těsnění) se skládá z těsnicího kroužku ve tvaru Y vyrobeného z PTFE a jeho kompozitních materiálů a O-kroužku. Je vhodný pro jednosměrné těsnění při hydraulickém vratném pohybu.
Díky patentované struktuře a optimalizované tloušťce těsnicího kroužku ve tvaru Y funguje dobře i při tlaku vody nebo jiných médiích s nízkou viskozitou. Konstrukční řešení těsnicího kroužku také zlepšuje jeho odolnost vůči vysokým a ultra vysokým tlakům. Těsnění pracuje s nízkým koeficientem tření, eliminuje tečení a umožňuje dlouhodobé mazání bez oleje.
Poznámka: Tato struktura těsnění má omezení a nedoporučuje se pro použití v uzavřených drážkách.
1. Nízké tření, nízký startovací odpor, hladký chod, rovnoměrné dynamické a statické tření, žádné tečení.
2. Dlouhá životnost, vhodné pro těsnění bez oleje.
3. Vhodné pro těsnění vysokotlakých, ultravysokotlakých a nízkoviskozních médií, jako je voda.
Extrémní hodnoty by neměly nastat současně. Pokud tlak překročí 260MPa, kontaktujte naši společnost.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Média |
|
≤260 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulický olej, žáruvzdorné kapaliny (HFA/HFB), plyn atd. |
|
-20 až +180 (s O-kroužkem FKM) |
1. Odpovídající materiály O-kroužků: nitrilbutadienový kaučuk RO1 (NBR), fluorkaučuk RO2 (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3, další volitelné materiály zahrnují PTFE2, PTFE4 a další vysoce výkonné materiály.

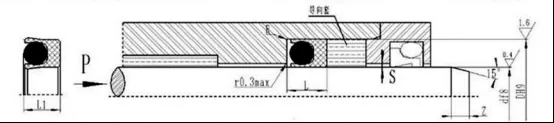

Objednávání Model RC10-40x52.4x9.2-PTFE3-R01
Model – Průměr tyče x Průměr drážky x Šířka drážky PTFE3 – Kód materiálu upraveného PTFE R01 – Kód materiálu O-kroužku
