Jako výrobce specializující se na vysokotlaká těsnění nabízí Ruichen Sealing "Kombinované těsnění patkového typu." Těsnicí kroužek má strukturu tenkého břitu, která poskytuje vynikající dynamické kompenzační schopnosti. Jeho jedinečný těsnicí povrch ve tvaru patky – obsahující klínovitou drážku – zvyšuje odolnost proti znečištění a snižuje tření; tato specializovaná konstrukce výrazně zvyšuje odolnost vůči tlaku, takže je vhodná pro vysokotlaké a ultravysokotlaké aplikace. Poznámka: Toto těsnění není vhodné pro instalaci do uzavřených drážek.
Vítáme dotazy týkající se výběru a hromadné objednávky od kupujících strojírenských zařízení.

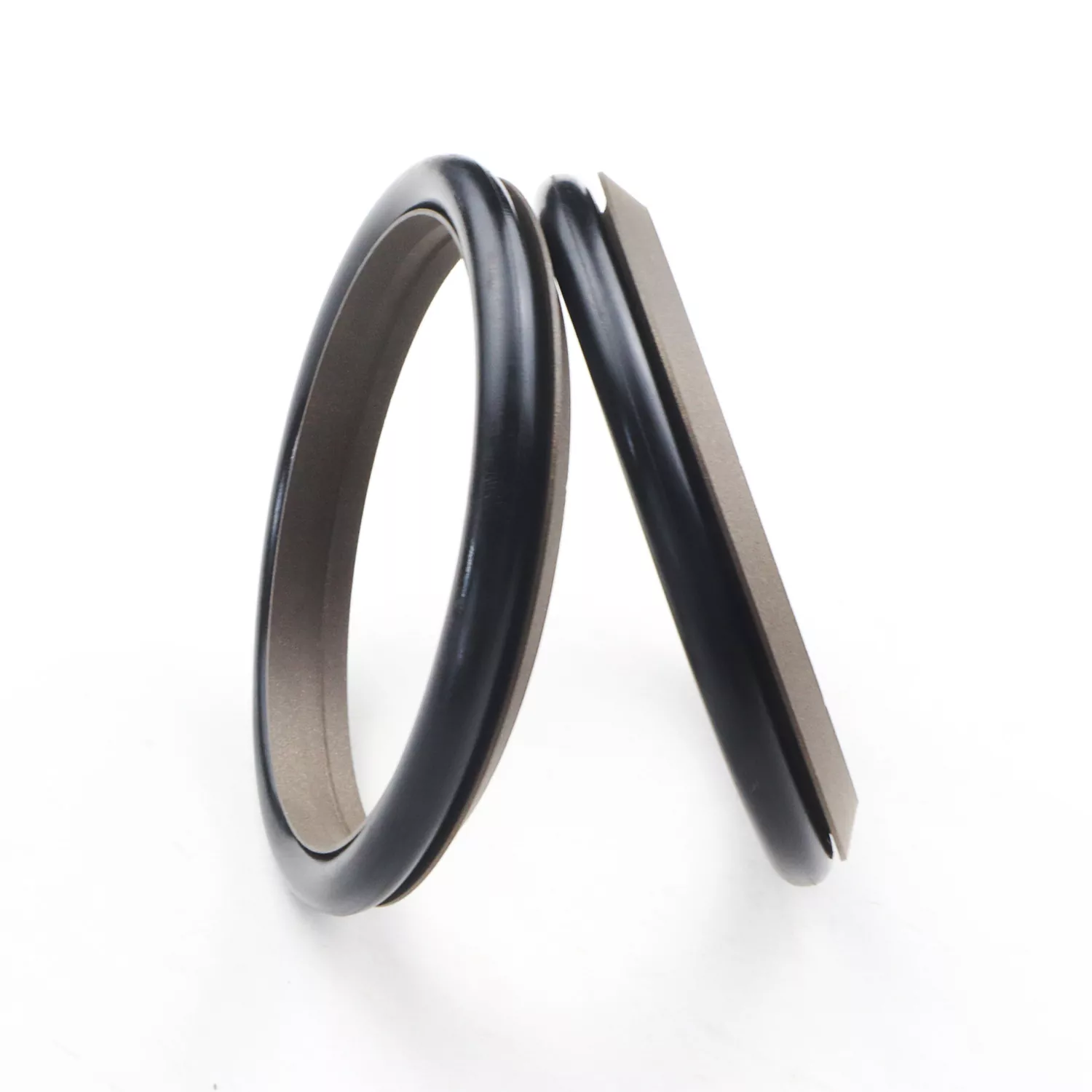

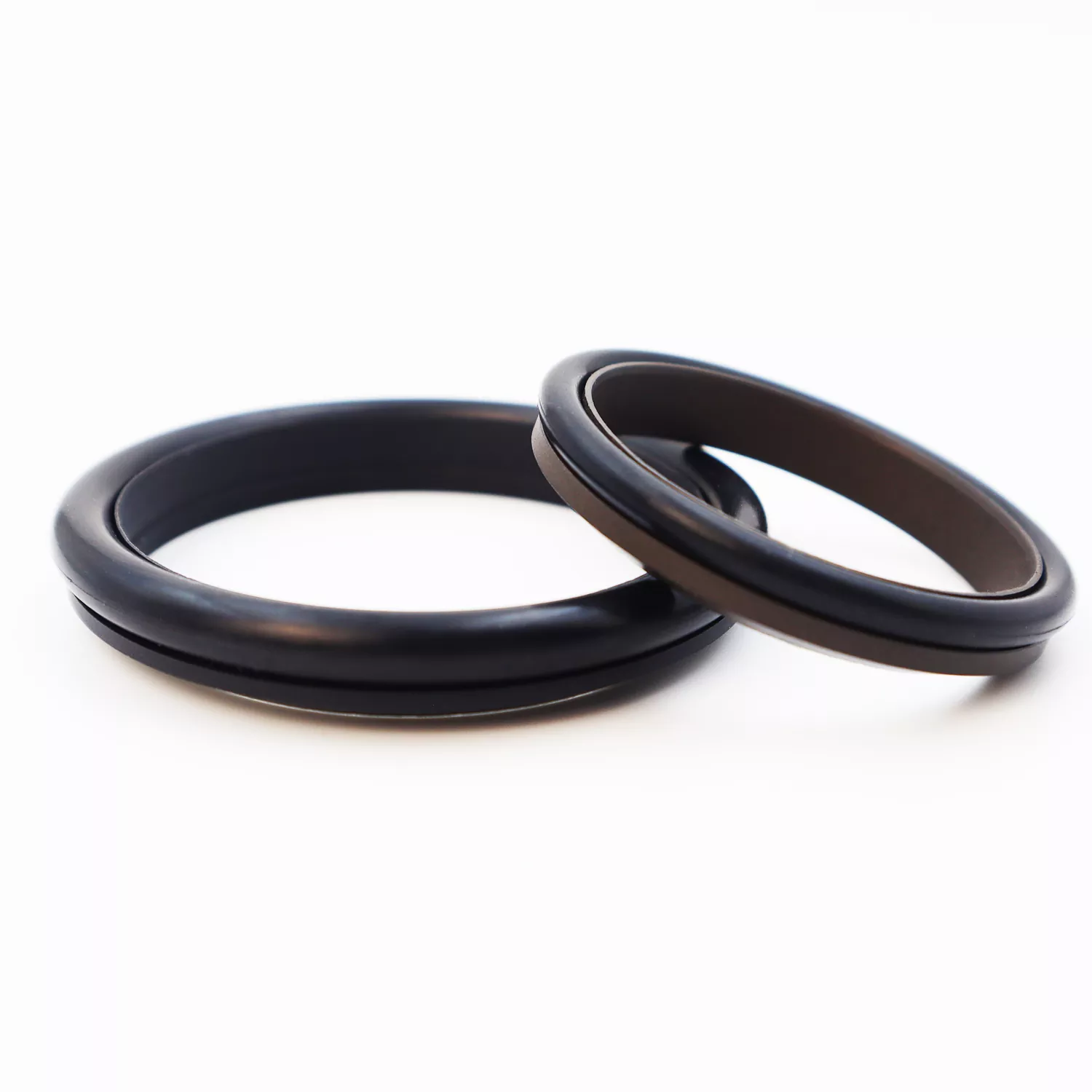

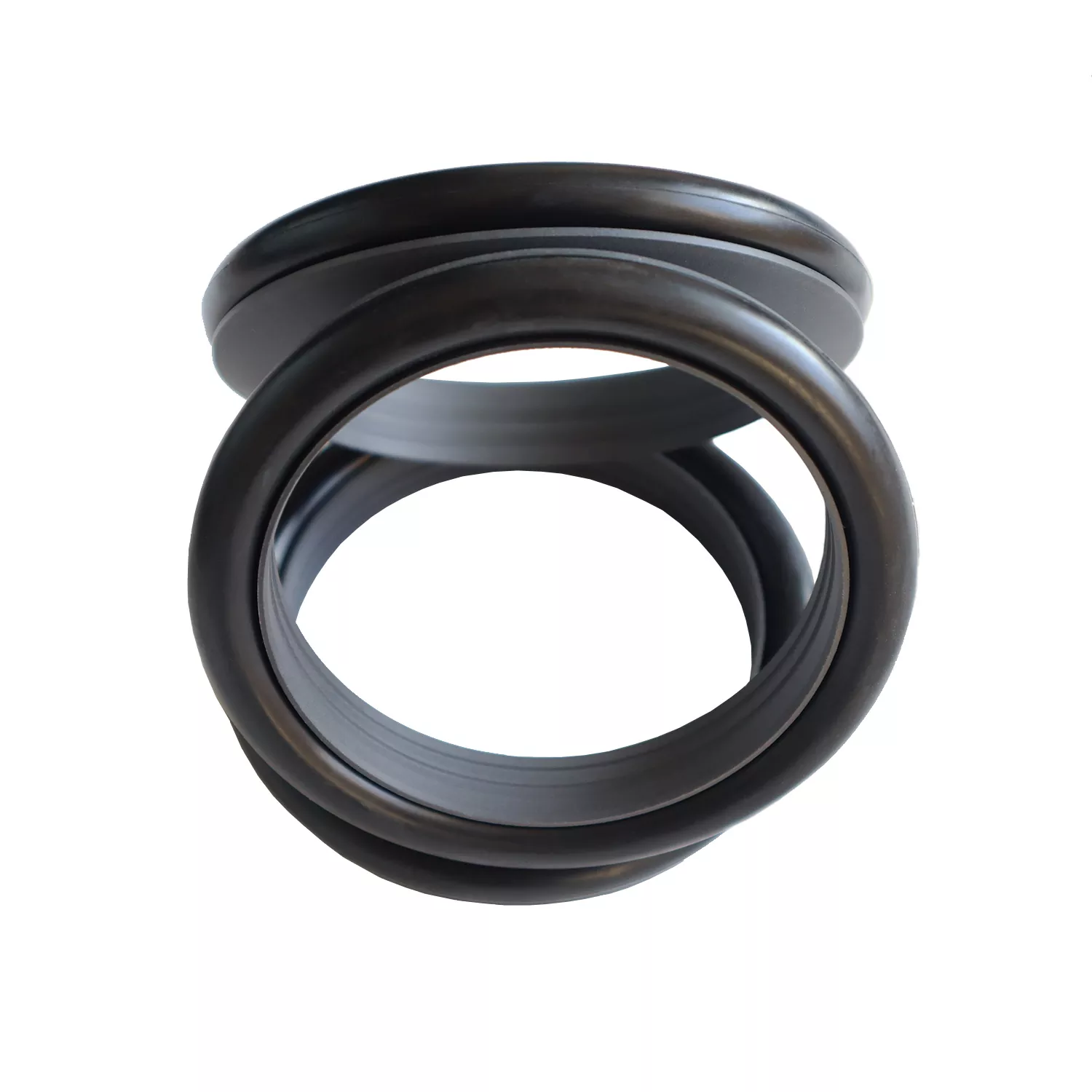

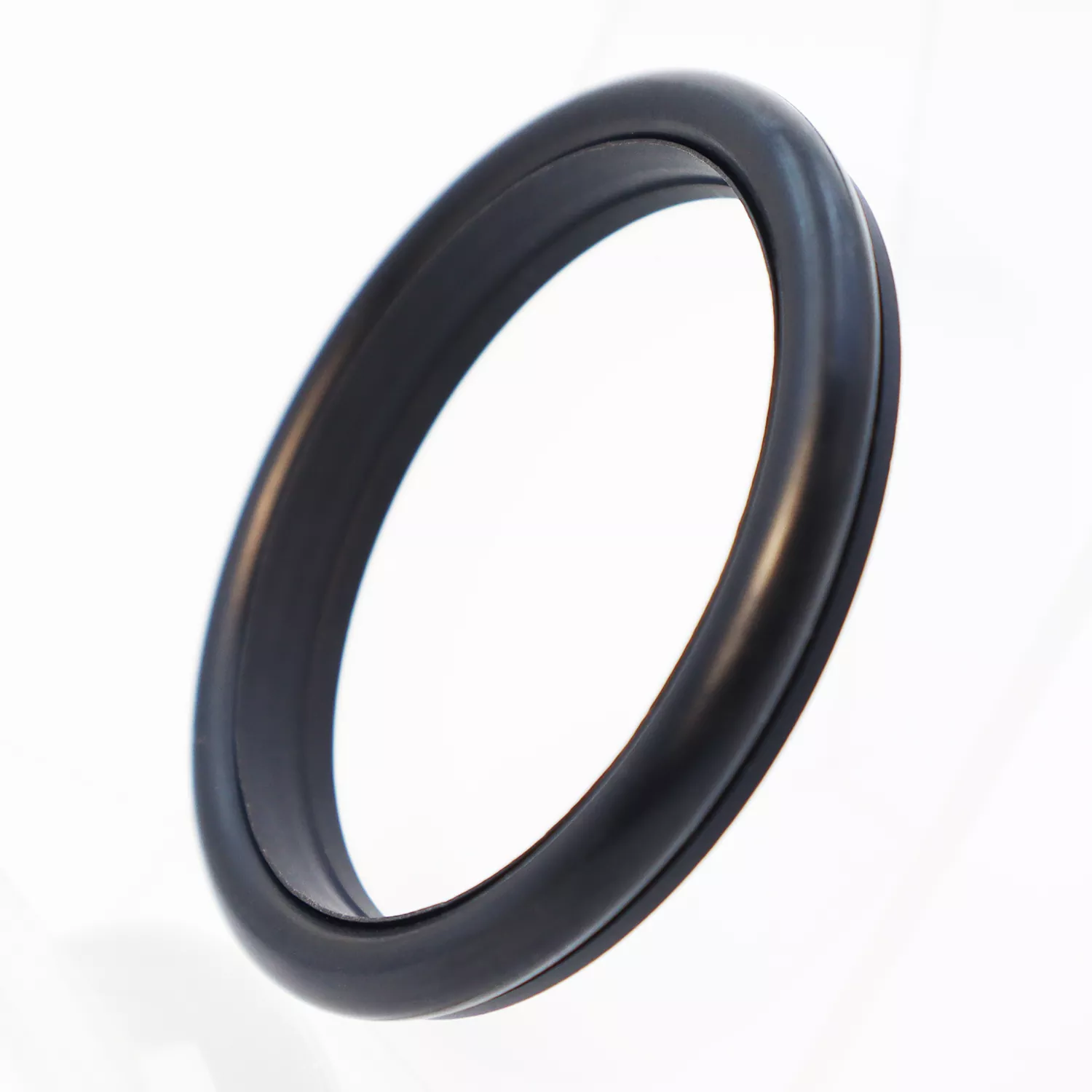

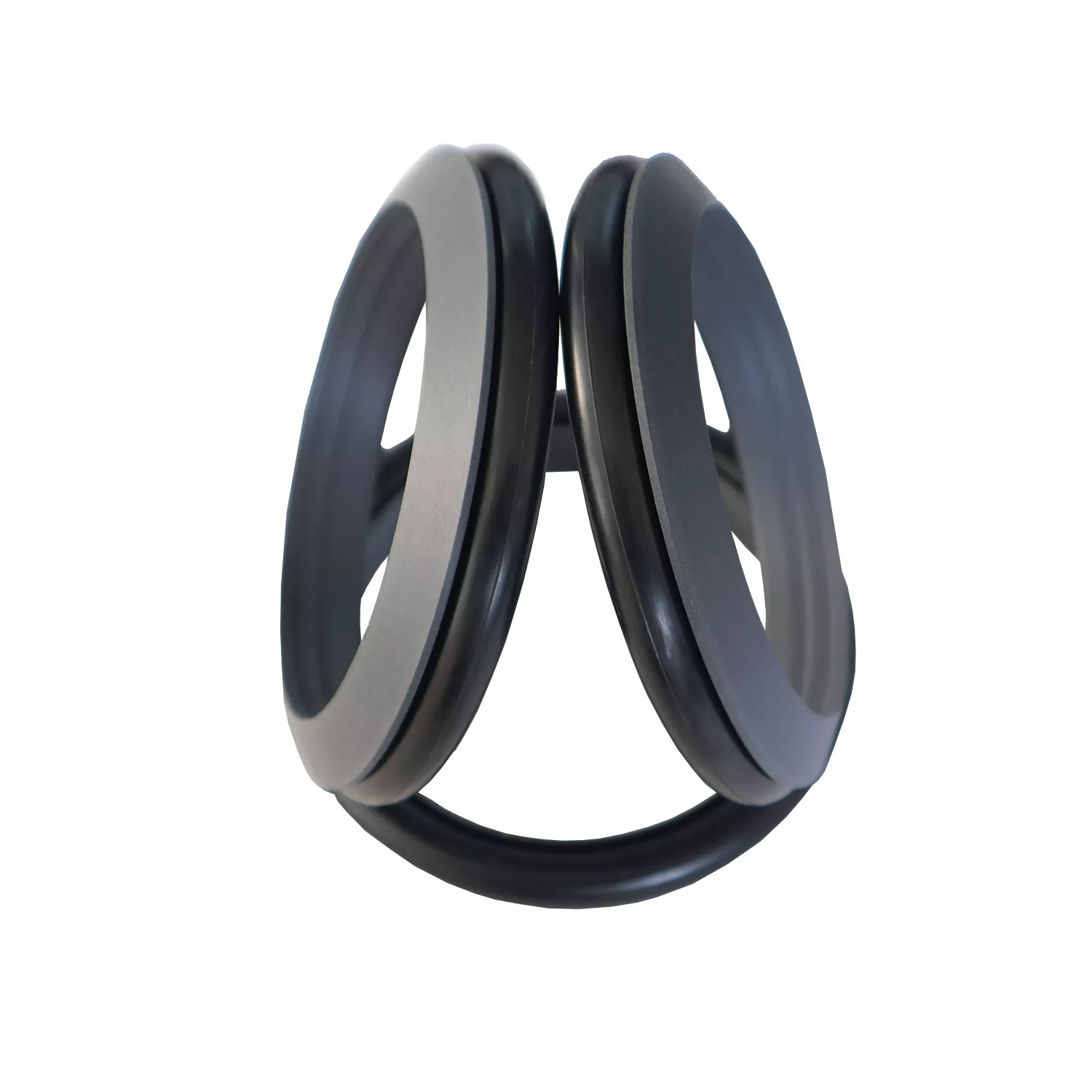

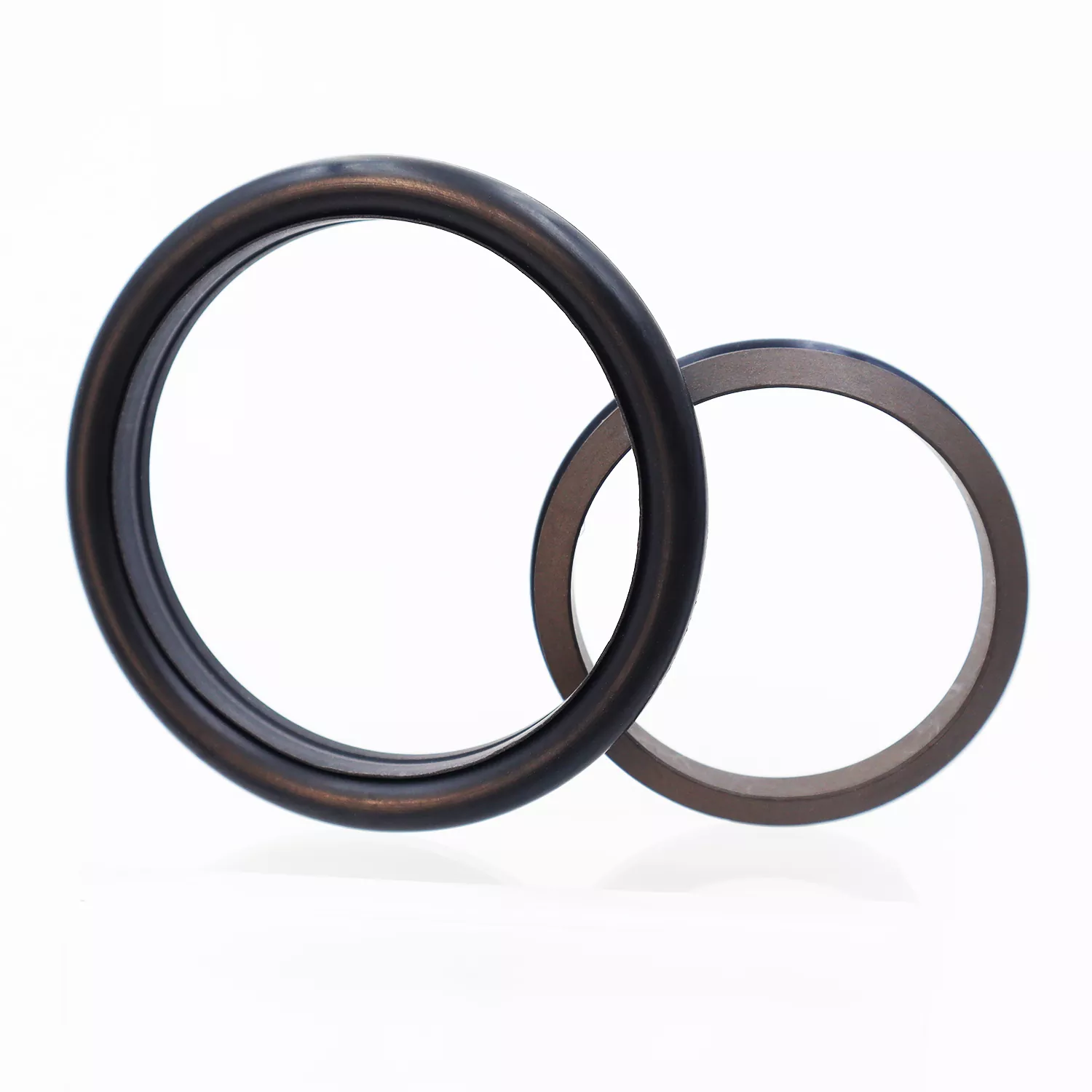

Kombinované těsnění patkového typu se skládá z těsnicího kroužku ve tvaru patky (vyrobeného z PTFE nebo kompozitů PTFE) spárovaného s pryžovým O-kroužkem; je určen pro jednočinné těsnění v hydraulických a pneumatických vratných aplikacích.
Je rozdělen do řady RC03 a RC04 (která využívá O-kroužky řady GB1235) na základě doprovodného O-kroužku. Těsnicí kroužek má design s tenkým břitem, který nabízí vynikající dynamickou kompenzaci, což má za následek vynikající těsnicí výkon. Klínovitá drážka na těsnicí ploše ve tvaru patky zlepšuje integritu těsnění a odolnost proti znečištění a zároveň snižuje tření. Strukturální design také zlepšuje schopnosti těsnění zvládat tlak. Obecně jej nelze instalovat do uzavřených drážek.
1. Vhodné pro hydraulické i pneumatické aplikace
2. Vynikající těsnicí výkon ve vysokotlakém i nízkotlakém prostředí
3. Nízké tření; minimální odpor při rozjezdu a hladký pohyb; stejné dynamické a statické tření; žádný stick-slip efekt
4. Dlouhá životnost; vhodné pro aplikace bezolejového mazání
5. Schopný zvládnout požadavky na vysokotlaké a ultravysokotlaké těsnění
Mezní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Média |
|
≤100 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulický olej, žáruvzdorné kapaliny (HFA/HFB), plyn atd. |
|
-20 až +180 (s O-kroužkem FKM) |
1. Mezi kompatibilní materiály O-kroužků patří: RO1 Nitril Rubber (NBR), RO2 Fluororubber (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3; další dostupné možnosti zahrnují PTFE2, PTFE4 a další vysoce výkonné materiály.

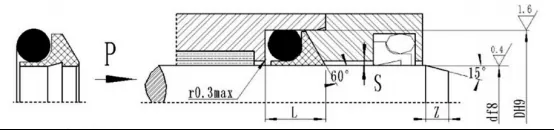

Objednávkový model: RC03—80x89x10-PTFE3-R01
Model – Průměr tyče x Průměr drážky x Šířka drážky PTFE3 – Kód materiálu upraveného PTFE R01 – Kód materiálu O-kroužku
Produkty lze vyrobit v libovolné velikosti uvedené v tabulce specifikací.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40 MPA |
<60 MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Poznámky: 1. Pro tlaky >60 MPa použijte toleranci uložení H8/f8 v oblasti základny těsnění; pro ultravysokotlaké těsnění, Smax < 0,05.
2. Pokud je požadována konstrukce s uzavřenou drážkou, obraťte se na kancelář.
Kompatibilní s O-kroužky GB1235; lze vyrobit produkty jakékoli velikosti uvedené v tabulce specifikací.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40 MPA |
<60 MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
