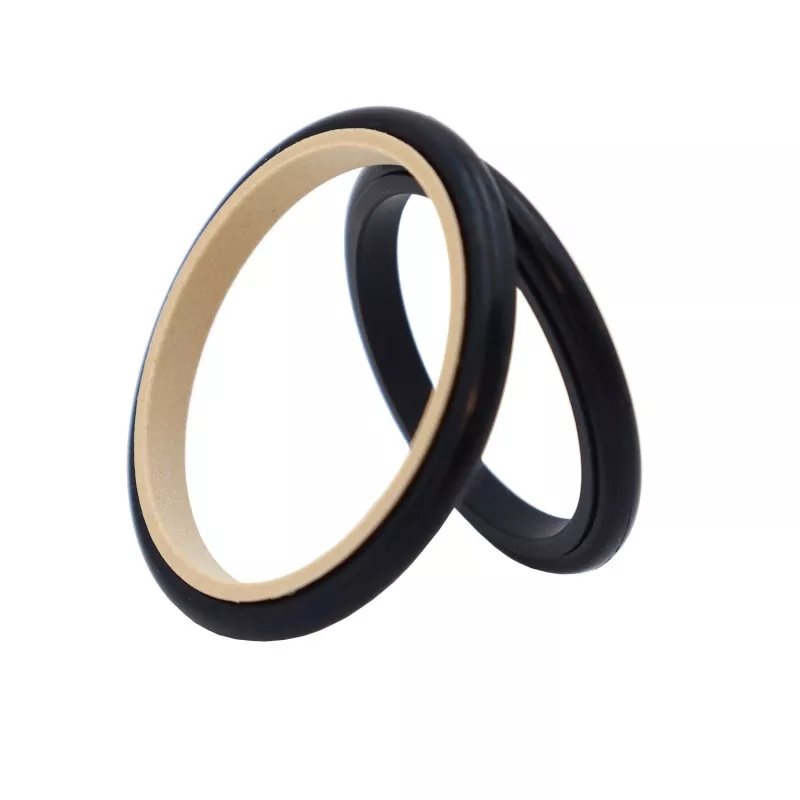

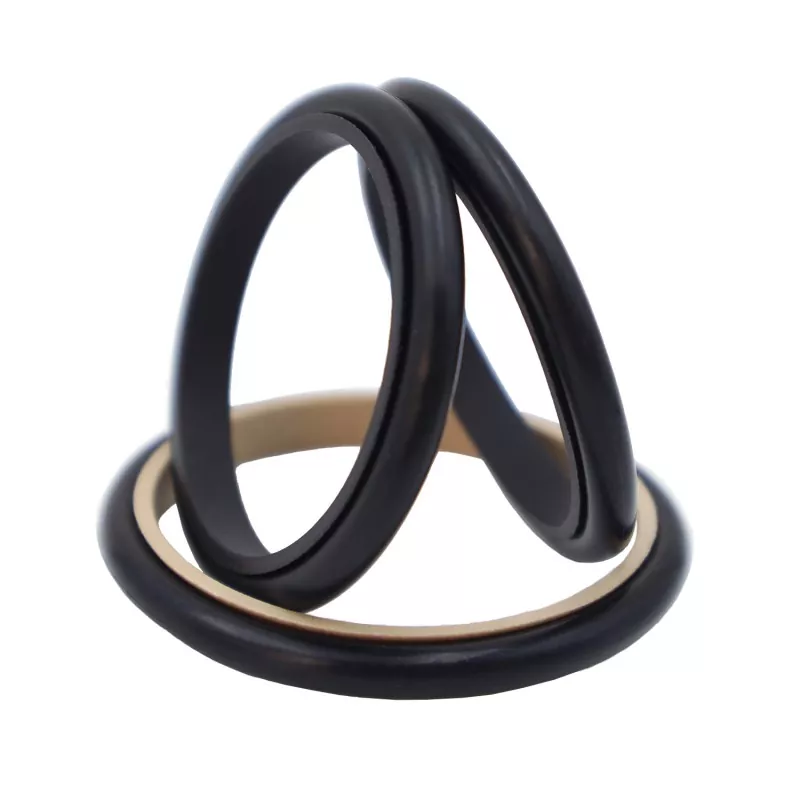

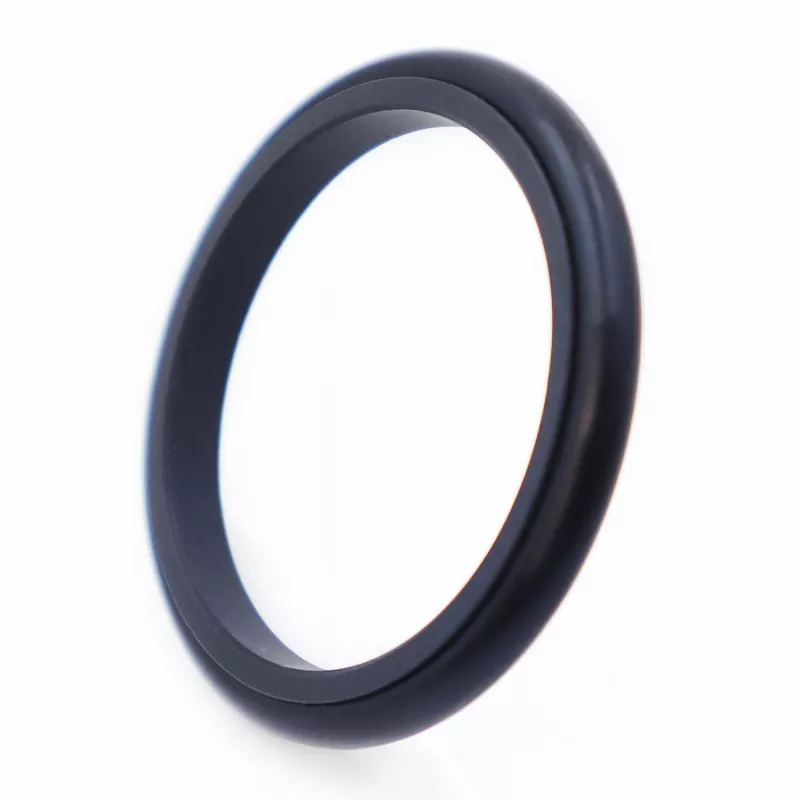

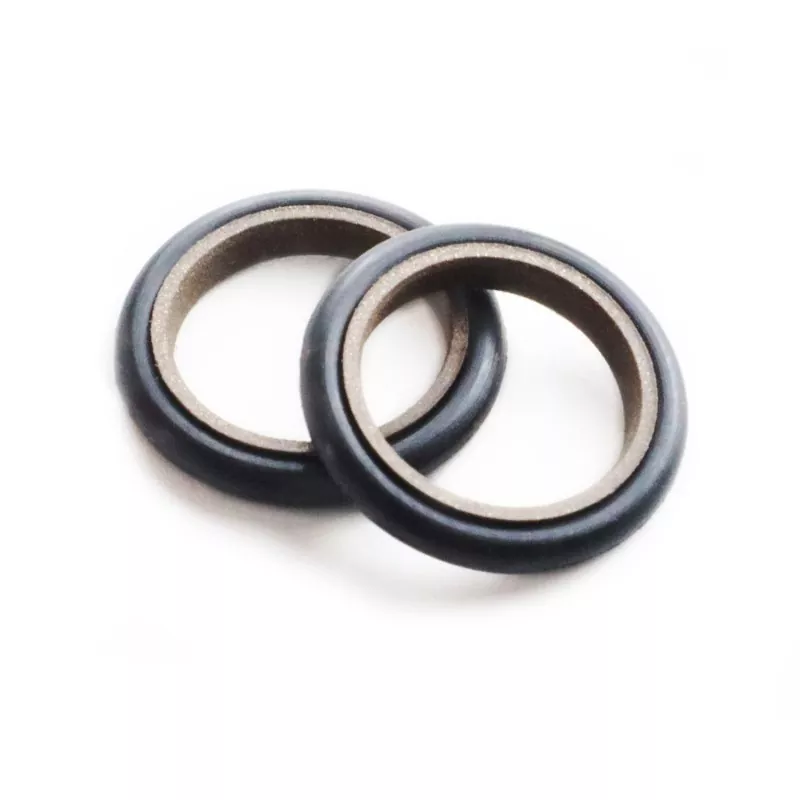

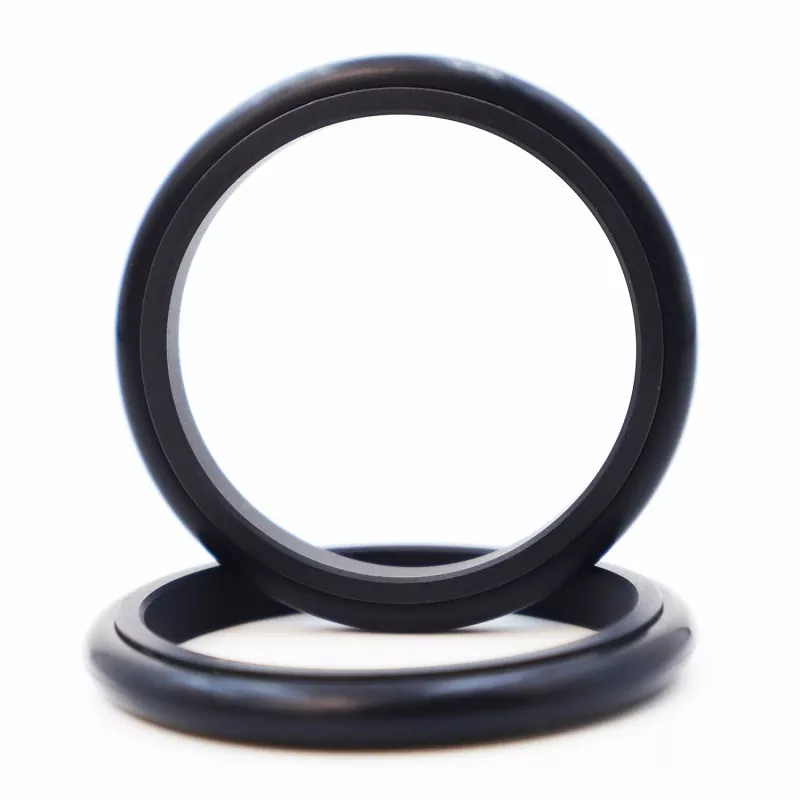

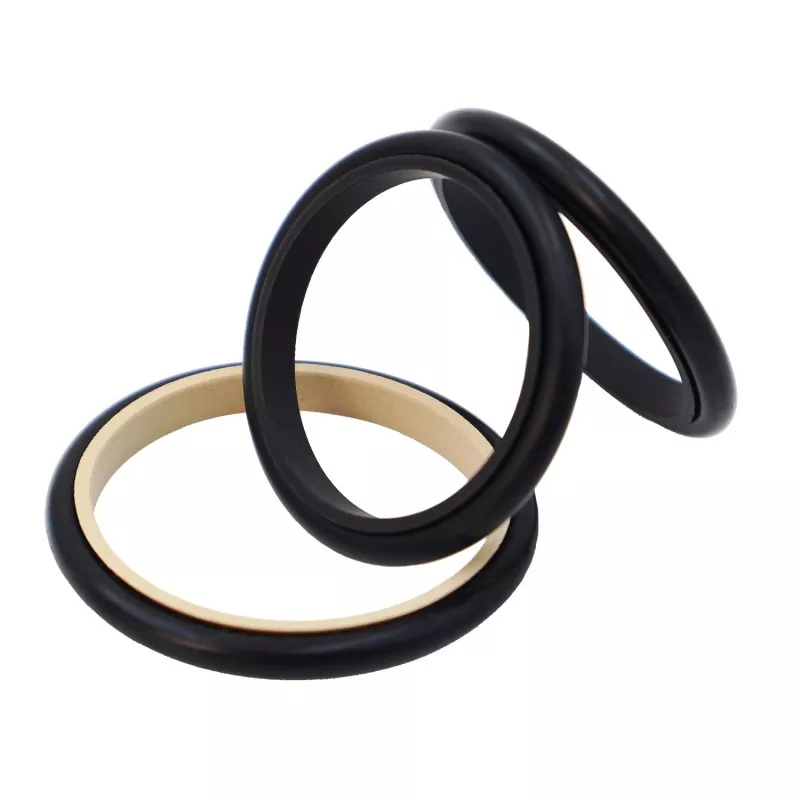

Kombinované těsnění uzávěru se skládá z těsnicího kroužku ve tvaru uzávěru z PTFE a pryžového O-kroužku, které jsou určeny pro obousměrné tlakové těsnění v hydraulických a pneumatických aplikacích s vratným pohybem. O-kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku; těsnicí kroužek má design s tenkým břitem, který nabízí vynikající kompenzační schopnosti následného sledování, což má za následek vynikající těsnicí výkon. Je kompatibilní se standardními drážkami pro O-kroužky GB1235. Pro průměry tyčí menší než 30 mm by měla být použita drážka s dělenou (otevřenou) drážkou.
Toto těsnění je vhodné pro hydraulické i pneumatické provozní podmínky a podporuje obousměrné tlakové těsnění. Nabízí výhody jako nízké tření, minimální odolnost proti vylomení, hladký chod bez stick-slip, vhodnost pro bezolejové mazání a dlouhou životnost. Vyžaduje minimální instalační prostor a umožňuje snadnou demontáž a údržbu.
Poznámka k výběru: Pro aplikace s průměrem tyče 30 mm nebo méně se pro instalaci doporučuje použít drážku děleného typu (otevřená).
1. Vhodné pro hydraulické i pneumatické aplikace; podporuje obousměrné tlakové těsnění.
2. Nízké tření, minimální odpor proti odtržení a hladký pohyb; stejné dynamické a statické tření; žádné prokluzování.
3. Dlouhá životnost; vhodné pro aplikace bezolejového mazání.
4. Kompaktní design; snadná instalace a údržba.
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Média |
|
≤20 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulický olej na minerální bázi, ohnivzdorné kapaliny (HFA/HFB), plyny atd. |
|
-20 až +180 (s O-kroužkem FKM) |
1. Mezi materiály pro doprovodný O-kroužek patří: R01 Nitrilová pryž (NBR), R02 Fluorkaučuk (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3; alternativní materiály zahrnují PTFE1, PTFE2 a PTFE4.
Objednávkový model: RC13—80-PTFE3—R01 nebo SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Průměr hřídele dPTFE3 - PTFE Kód materiálu R01 - O-kroužek Kód materiálu
Produkty lze vyrobit v libovolné velikosti uvedené v tabulce specifikací.
|

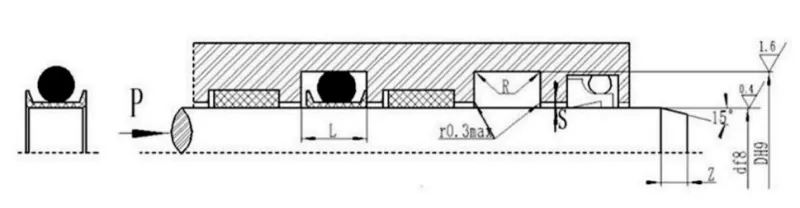

Rozsah průměru hřídele d f8 |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Poloměr rohu Rmax |
Radiální vůle Smax |
Zkosení Zmin |
Průměr drátu O-kroužku d0 |
|
|
Pro hydraulické aplikace |
Pro pneumatické a hydraulické aplikace s nízkým třením |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
