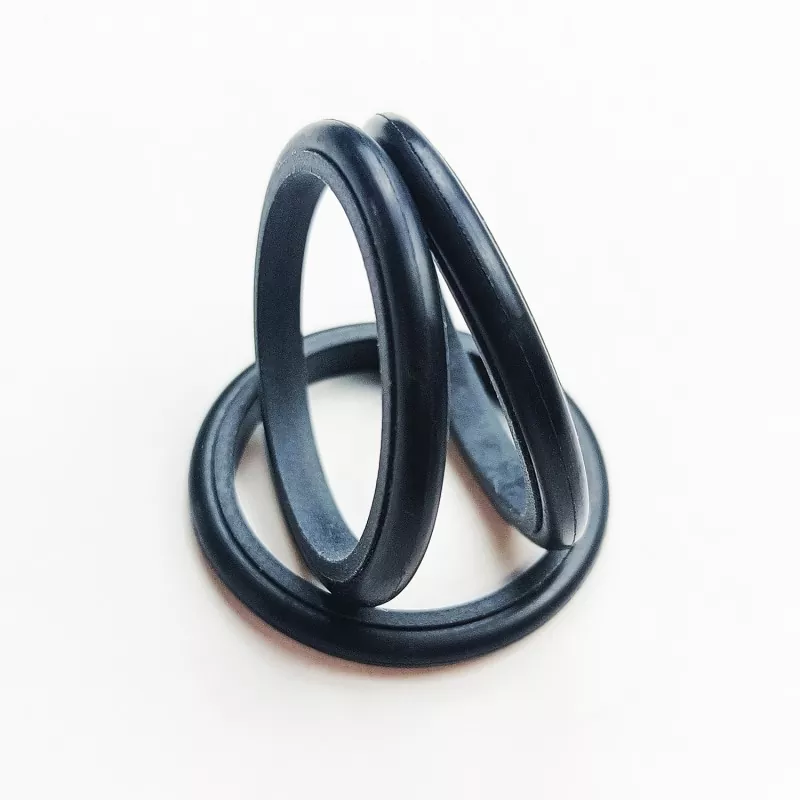

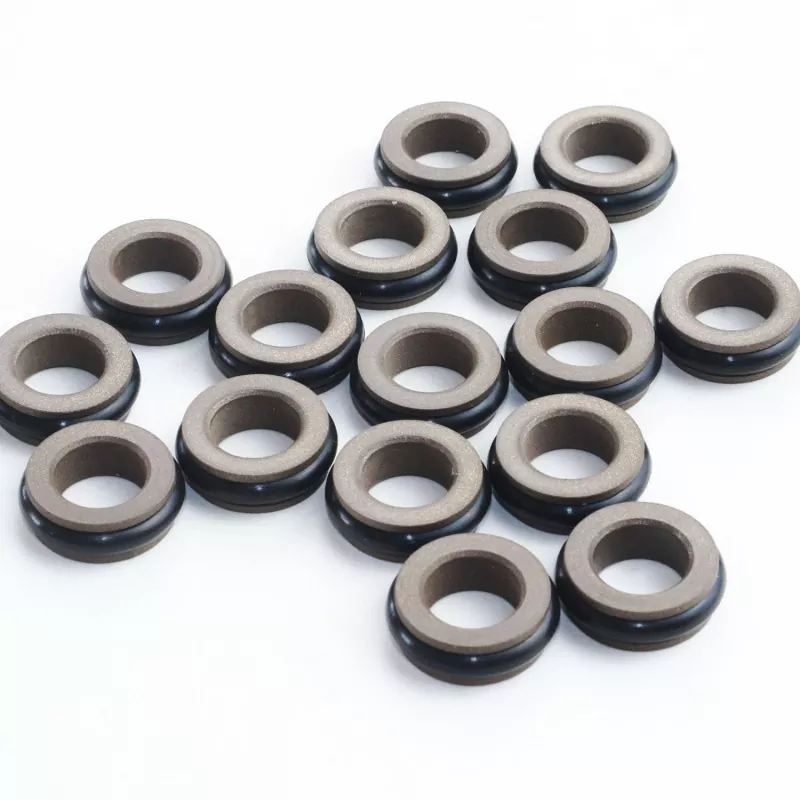

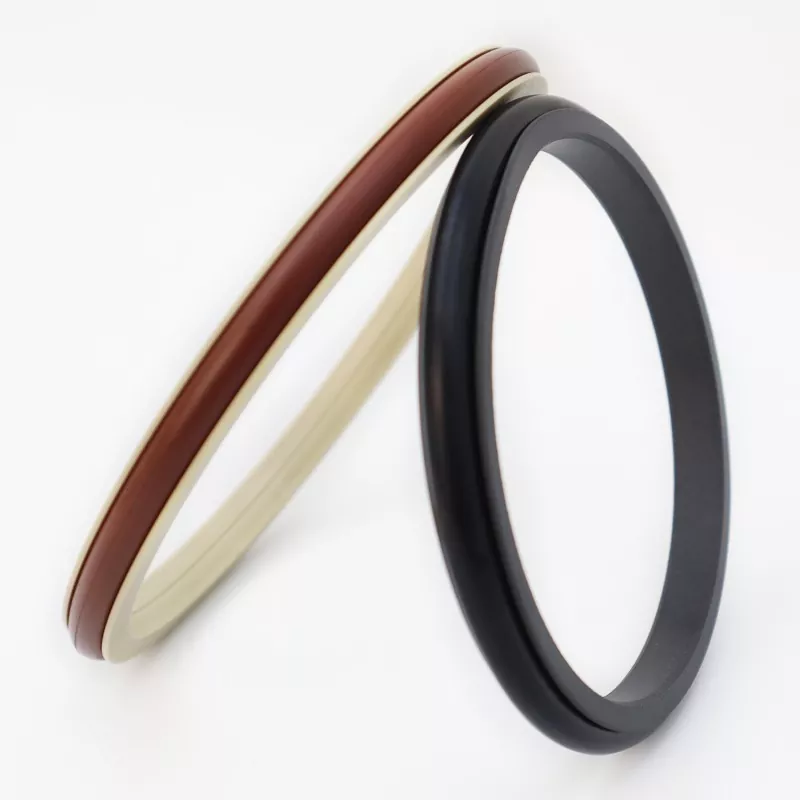

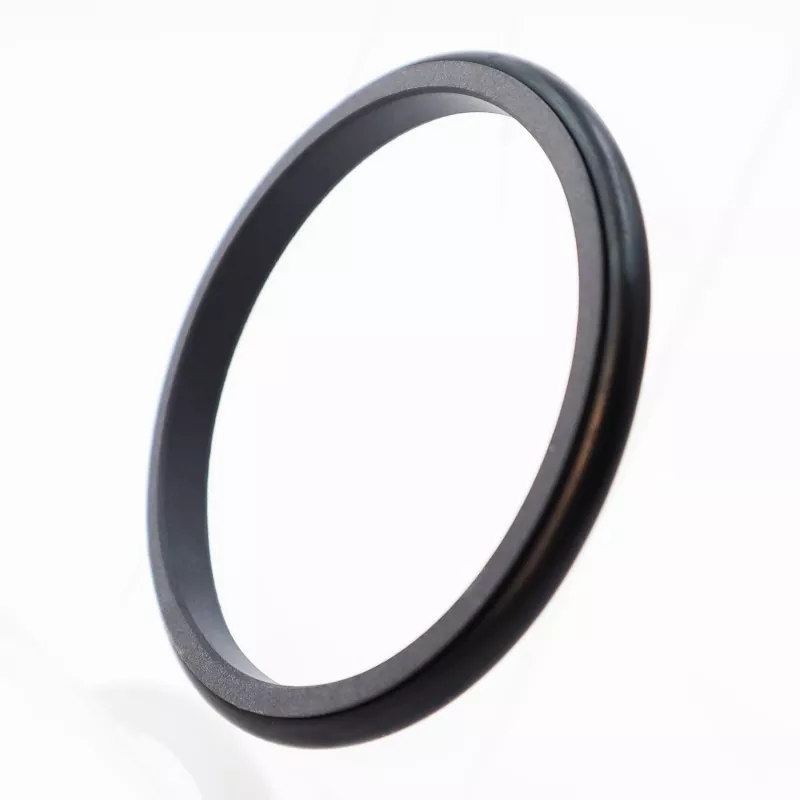

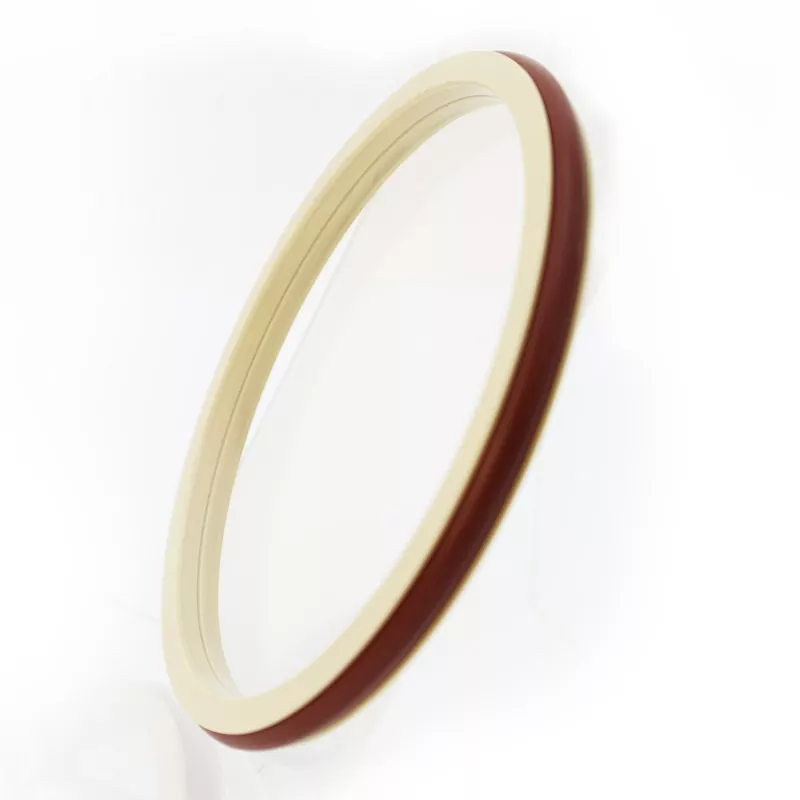

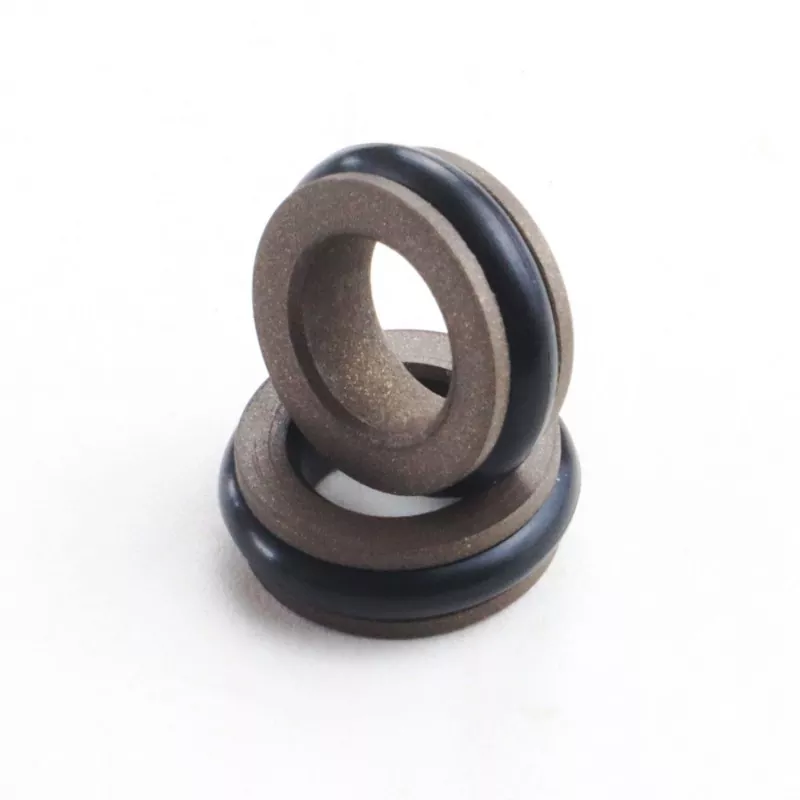

Kombinované těsnění typu C se skládá z těsnicího kroužku ve tvaru C vyrobeného z PTFE a jeho kompozitního materiálu a z O-kroužku. Je vhodný pro obousměrné tlakové těsnění při hydraulickém i pneumatickém vratném pohybu. Je k dispozici v řadě RC06 a RC07 (kompatibilní s O-kroužky řady GB1235) v závislosti na odpovídajícím O-kroužku. Díky konstrukci s tenkým břitem má těsnicí kroužek dobrou schopnost následné kompenzace, což má za následek vynikající těsnicí výkon. Symetrická struktura těsnění typu C umožňuje těsnění pod obousměrným tlakem.
1. Vhodné pro hydraulické i pneumatické aplikace.
2. Vynikající těsnicí výkon pro vysokotlaké i nízkotlaké aplikace.
3. Nízké tření, nízký startovací odpor, hladký chod, stejné dynamické a statické tření a žádné tečení.
4. Dlouhá životnost; vhodné pro těsnění bez oleje.
5. Vhodné pro obousměrné tlakové těsnění.
Extrémní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Média |
|
≤100 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulický olej, žáruvzdorné kapaliny (HFA/HFB), plyn atd. |
|
-20 až +180 (s O-kroužkem FKM) |
1. Odpovídající materiály O-kroužků: nitrilbutadienový kaučuk RO1 (NBR), fluorkaučuk RO2 (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3, další volitelné materiály zahrnují PTFE2, PTFE4 a další vysoce výkonné materiály.
Objednávání Model RC06-80x89.9x9.2-PTFE3—R01

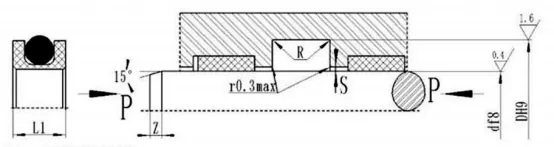

Průměr tyče modelu x Průměr drážky x Šířka drážky PTFE3 – Upravený materiál PTFE Kód materiálu R01 Materiál O-kroužku
Může vyrábět produkty jakékoli velikosti uvedené v tabulce specifikací.
|
d f8 Standard RC06 |
d f8 Lehký RC06-Q |
d f8 Heavy-duty RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20 MPA |
＜40 MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106,9 |
4~17.9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39.9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Poznámka: 1. Pro průměry hřídele ≤ 70 mm se doporučují těsnění s otevřenou drážkou. Informace o instalaci integrovaných (uzavřených) drážkových těsnění naleznete v instalační příručce.
2. Pro tlak > 40 MPa by měla oblast kořene Smax těsnění používat toleranci uložení H8/f8.
Odpovídající O-kroužek GB1235 Může vyrábět produkty libovolné velikosti uvedené v tabulce specifikací.
|
Rozsah průměru hřídele d f8 |
Průměr drážky D H9 |
Šířka příkopu L+0,2 |
Výška těsnění L1 |
Zaoblené rohy Rmax |
Radiální vůle Smax |
Zkosení Zmin |
Průměr drátu O-kroužku d0 |
|
|
＜20 MPA |
＜40 MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Příklad objednávky RC07—80*90,4*9,8-PTFE3-R01
