Funkcí těsnění oleje odolných odolných proti tlaku je obecně izolovat části, které vyžadují mazání z výstupních částí v přenosových částech, aby se zabránilo úniku mazacího oleje.

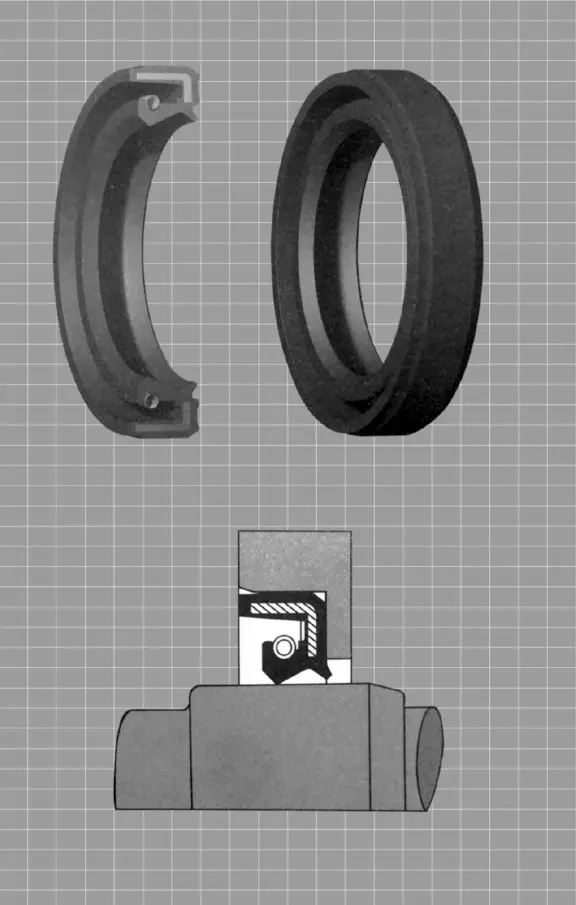

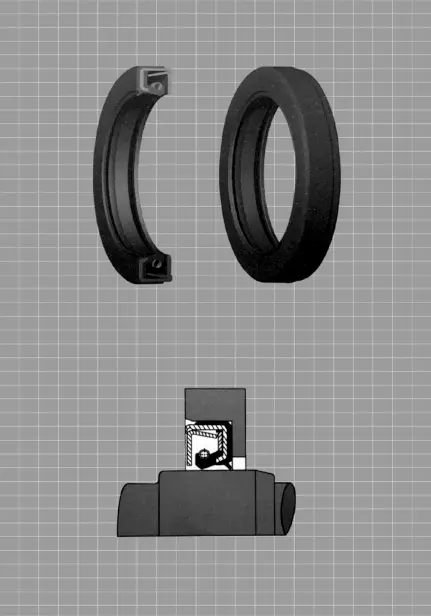

Struktura olejových těsnění odolných odolných odolných proti tlaku se skládá ze tří částí: těsnicího těla, výztužná kostra a samoobslužnou cívkovou pružinu. Těsné tělo je rozděleno na dno, pas, špičku a těsnění rtu podle různých částí. Vnitřní průměr těsnění kosterního oleje ve volném stavu je obvykle menší než průměr hřídele a má určité „množství rušení“. Poté, co je olejové těsnění vloženo do sedadla těsnění oleje a do hřídele, elastická síla řezné hrany těsnění oleje a kontrakční síla samosprávní cívkové pružiny vytváří radiální upínací sílu na hřídeli, čímž získá nejlepší utěsňovací účinek. Celkový design kostru odolné vůči tlaku má malou deformaci rtů a používá se pro těsnění rotujících hřídelí v tlakových situacích.
Funkce a aplikace produktu:
Výhody produktu:
Triple Structurální design: Těsné tělo, vyztužená kostra a samo-utahovací cívková pružina spolupracují na poskytnutí vynikajícího utěsňovacího efektu.
Radiální upínací síla: Elastická síla okraje a kontrakce pružiny produkují radiální upínací sílu na hřídeli, aby byla zajištěna nejlepší těsnicí výkon.
Konstrukce odolné vůči tlaku: Celková kostra odolná vůči tlaku způsobuje, že deformace rtů je malá, která je vhodná pro vysokotlaké rotující těsnění hřídele.
Široká použitelnost: Těsnění kosterního oleje odolného odolného proti tlaku jsou vhodná pro různá těsnění otočné hřídele, aby se zabránilo úniku mazání oleje.
Scénáře aplikací:
Otočné těsnění hřídele: Pro rotující hřídele v tlakových situacích se používají těsnění odolného olejné s odolností proti tlaku, aby se zabránilo úniku mazacího oleje.
Průmyslové vybavení: Vhodné pro těsnění, které vyžadují mazání, jako jsou mechanické přenosové systémy a hydraulické systémy.

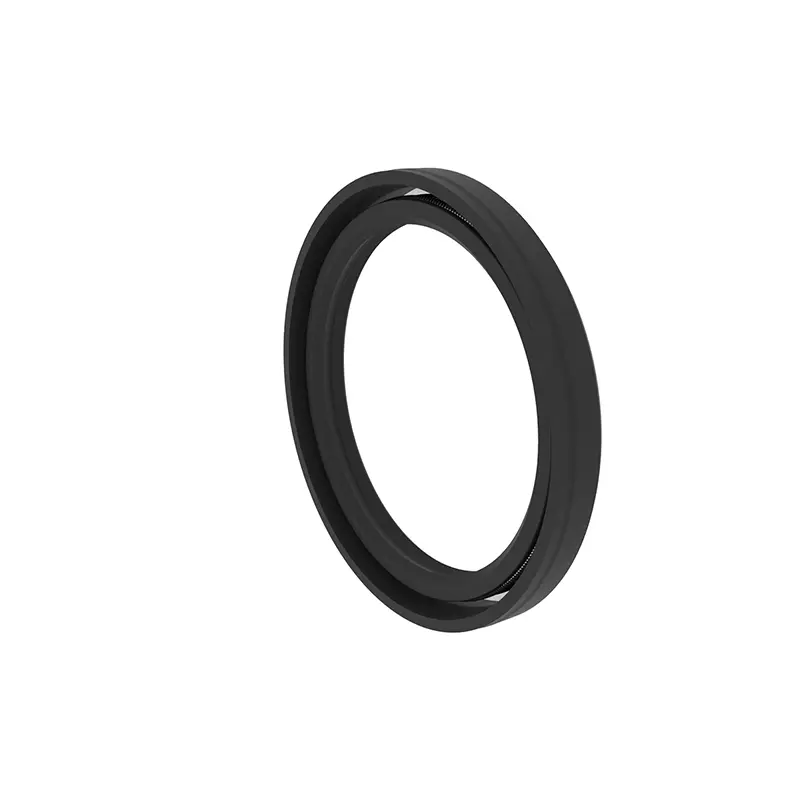

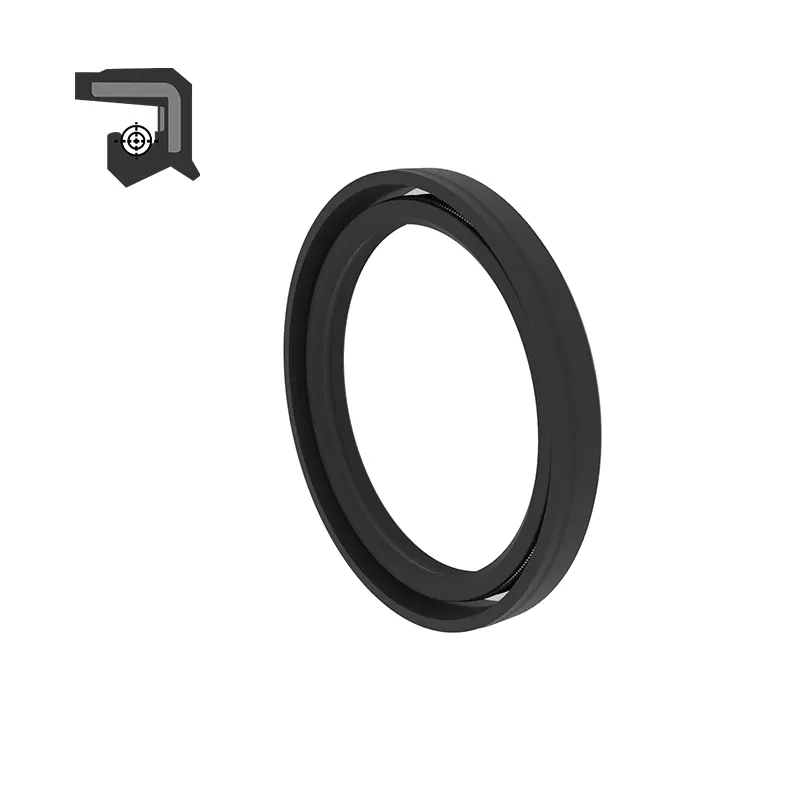

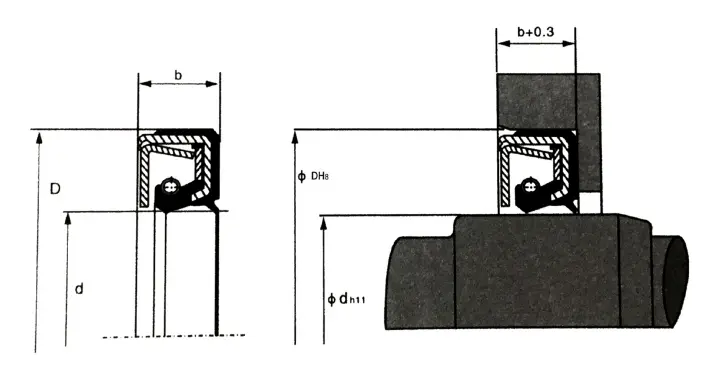

RCTCV dvojitý rtů vysokotlaké pečeť kosterní olejové těsnění
Materiál: NBR nitril guma
Střední: Základní hydraulický olej
Pracovní teplota ℃: -25 až +100
Rychlost: -
Pracovní tlak: 0,3MPA
Tvrdost materiálu: -
| Model | d | D | b | Objednat model |
|
Model | d | D | b | Objednat model |
| RCTCV | 7 | 20 | 7 | RCTCV-7 | RCTCV | 26 | 42 | 8 | RCTCV-26 | |
| RCTCV | 8 | 18 | 7 | RCTCV-8 | RCTCV | 27 | 47 | 11 | RCTCV-27 | |
| RCTCV | 8 | 22 | 7 | RCTCV-8A | RCTCV | 28 | 48 | 11 | RCTCV-28 | |
| RCTCV | 10 | 25 | 7 | RCTCV-10 | RCTCV | 30 | 42 | 7 | RCTCV-30 | |
| RCTCV | 12 | 25 | 7 | RCTCV-12 | RCTCV | 30 | 50 | 11 | RCTCV-30A | |
| RCTCV | 13 | 28 | 7 | RCTCV-13 | RCTCV | 32 | 52 | 11 | RCTCV-32 | |
| RCTCV | 14 | 28 | 7 | RCTCV-14 | RCTCV | 34 | 54 | 11 | RCTCV-34 | |
| RCTCV | 15 | 30 | 7 | RCTCV-15 | RCTCV | 35 | 55 | 11 | RCTCV-35 | |
| RCTCV | 16 | 30 | 7 | RCTCV-16 | RCTCV | 38 | 58 | 11 | RCTCV-38 | |
| RCTCV | 17 | 35 | 8 | RCTCV-17 | RCTCV | 40 | 62 | 11 | RCTCV-40 | |
| RCTCV | 18 | 35 | 8 | RCTCV-18 | RCTCV | 42 | 65 | 12 | RCTCV-42 | |
| RCTCV | 19 | 35 | 8 | RCTCV-19 | RCTCV | 45 | 68 | 12 | RCTCV-45 | |
| RCTCV | 20 | 32 | 8 | RCTCV-20 | RCTCV | 48 | 70 | 12 | RCTCV-48 | |
| RCTCV | 20 | 40 | 11 | RCTCV-20A | RCTCV | 50 | 72 | 12 | RCTCV-50 | |
| RCTCV | 22 | 35 | 8 | RCTCV-22 | RCTCV | 52 | 75 | 12 | RCTCV-52 | |
| RCTCV | 22 | 42 | 11 | RCTCV-22A | RCTCV | 55 | 78 | 12 | RCTCV-55 | |
| RCTCV | 23 | 42 | 11 | RCTCV-23 | RCTCV | 58 | 80 | 12 | RCTCV-58 | |
| RCTCV | 24 | 40 | 8 | RCTCV-24 | RCTCV | 60 | 82 | 12 | RCTCV-60 | |
| RCTCV | 25 | 40 | 8 | RCTCV-25 | RCTCV | 62 | 85 | 12 | RCTCV-62 | |
| RCTCV | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

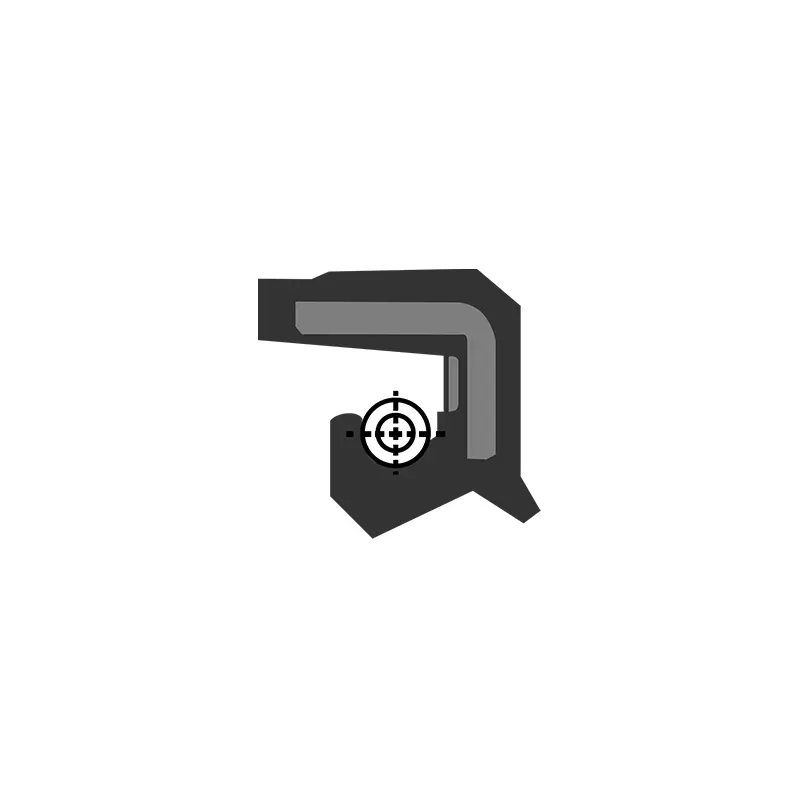

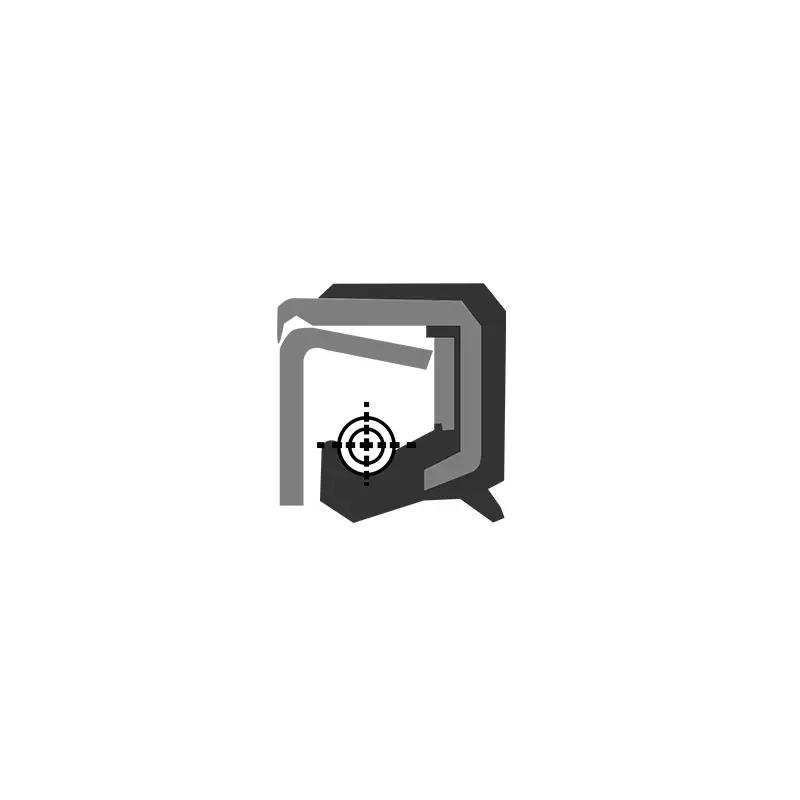

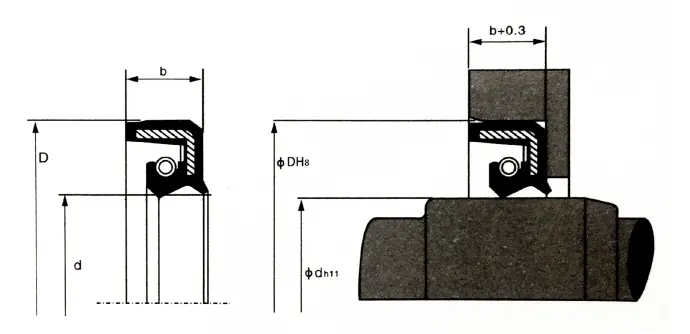

Přehled: Konstrukce skeletu odolného odolné vůči tlaku, malá deformace rtů, která se používá pro těsnění rotujících hřídelí v situacích vystavených tlaku.
Materiál: NBR nitril guma
Střední: hydraulický olej na bázi ropy
Pracovní teplota ℃: -25 až +100
Rychlost: -
Pracovní tlak: 1MPA
Tvrdost materiálu: -
| Model | d | D | b | Objednat model |
|
Model | d | D | b | Objednat model |
| RCTCV | 25 | 45 | 11 | RCTCV-25 | RCTCV | 75 | 100 | 13 | RCTCV-75 | |
| RCTCV | 28 | 48 | 11 | RCTCV-28 | RCTCV | 80 | 105 | 13 | RCTCV-80 | |
| RCTCV | 30 | 50 | 11 | RCTCV-30 | RCTCV | 85 | 110 | 13 | RCTCV-85 | |
| RCTCV | 32 | 52 | 11 | RCTCV-32 | RCTCV | 90 | 115 | 13 | RCTCV-90 | |
| RCTCV | 34 | 54 | 11 | RCTCV-34 | RCTCV | 95 | 120 | 13 | RCTCV-95 | |
| RCTCV | 35 | 55 | 11 | RCTCV-35 | RCTCV | 100 | 125 | 13 | RCTCV-100 | |
| RCTCV | 38 | 58 | 11 | RCTCV-38 | RCTCV | 105 | 135 | 14 | RCTCV-105 | |
| RCTCV | 40 | 62 | 11 | RCTCV-40 | RCTCV | 110 | 140 | 14 | RCTCV-110 | |
| RCTCV | 42 | 65 | 12 | RCTCV-42 | RCTCV | 115 | 145 | 14 | RCTCV-115 | |
| RCTCV | 45 | 68 | 12 | RCTCV-45 | RCTCV | 120 | 150 | 14 | RCTCV-120 | |
| RCTCV | 48 | 70 | 12 | RCTCV-48 | RCTCV | 125 | 155 | 14 | RCTCV-125 | |
| RCTCV | 50 | 72 | 12 | RCTCV-50 | RCTCV | 130 | 160 | 14 | RCTCV-1330 | |
| RCTCV | 55 | 78 | 12 | RCTCV-55 | RCTCV | 140 | 170 | 14 | RCTCV-140 | |
| RCTCV | 60 | 82 | 12 | RCTCV-60 | RCTCV | 150 | 180 | 14 | RCTCV-150 | |
| RCTCV | 62 | 85 | 12 | RCTCV-62 | RCTCV | 170 | 200 | 16 | RCTCV-170 | |
| RCTCV | 65 | 90 | 13 | RCTCV-65 | RCTCV | 190 | 225 | 16 | RCTCV-190 | |
| RCTCV | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
