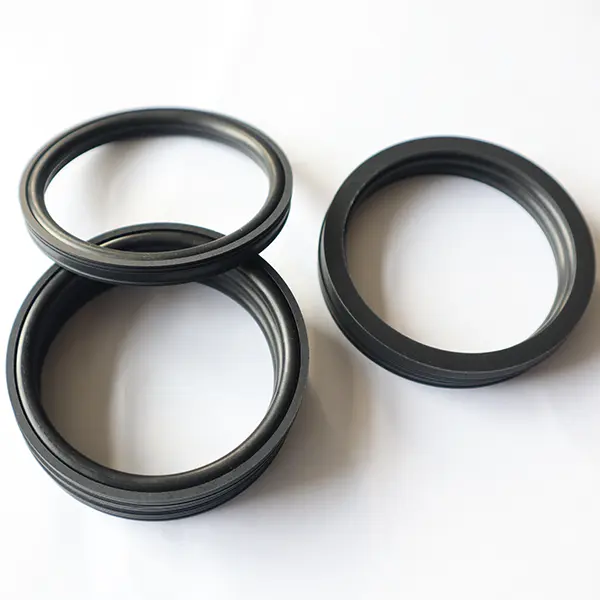

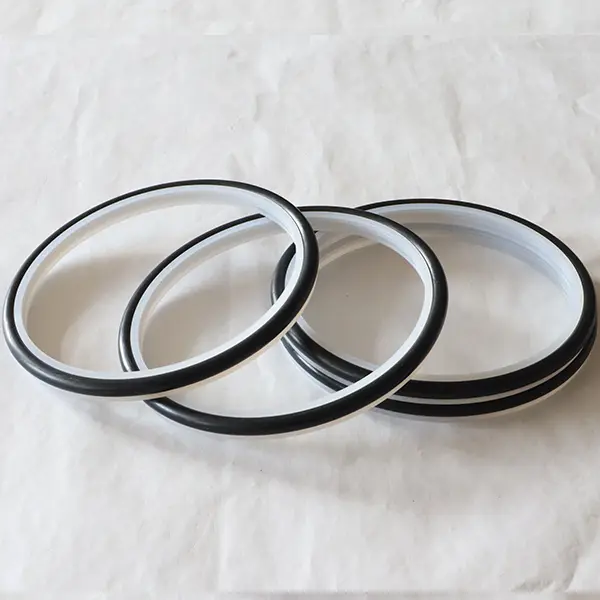

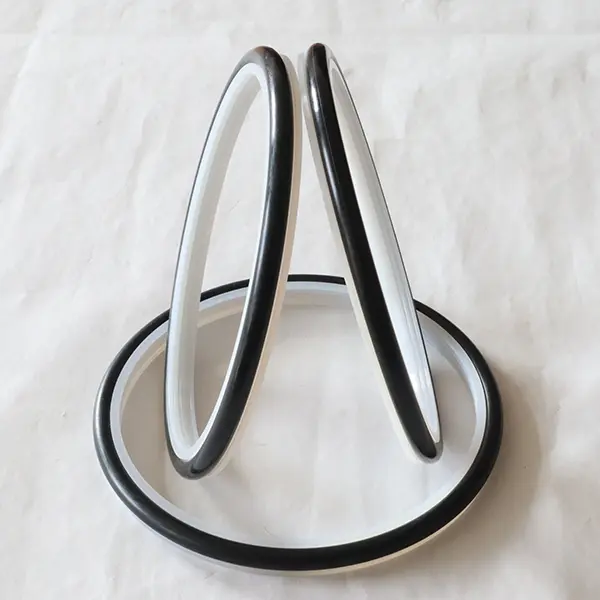

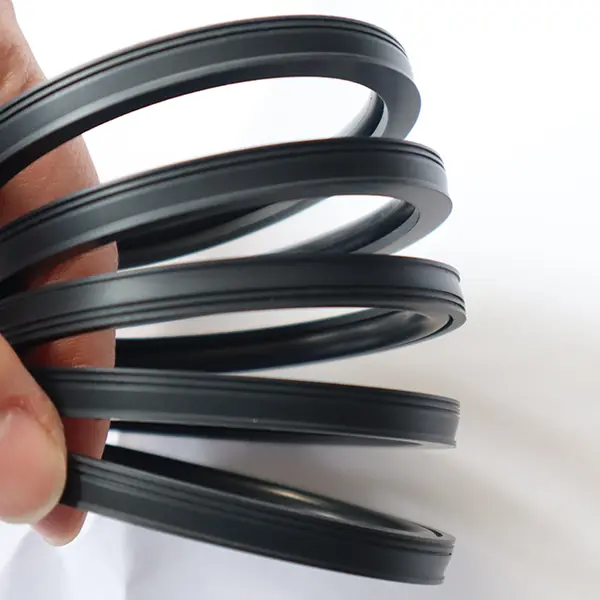

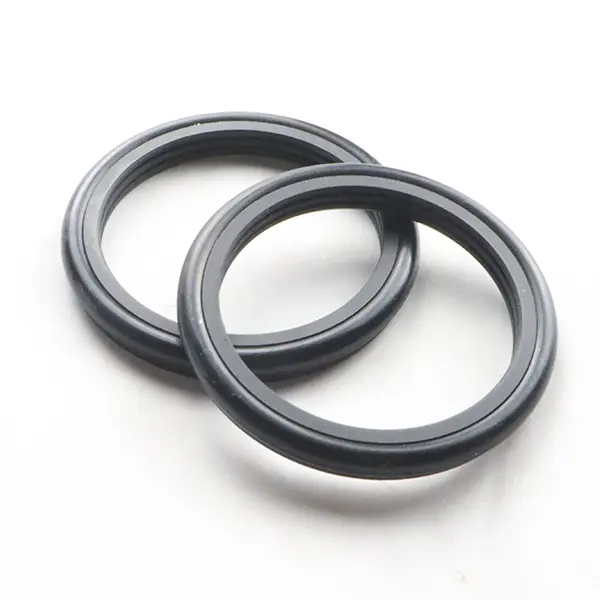

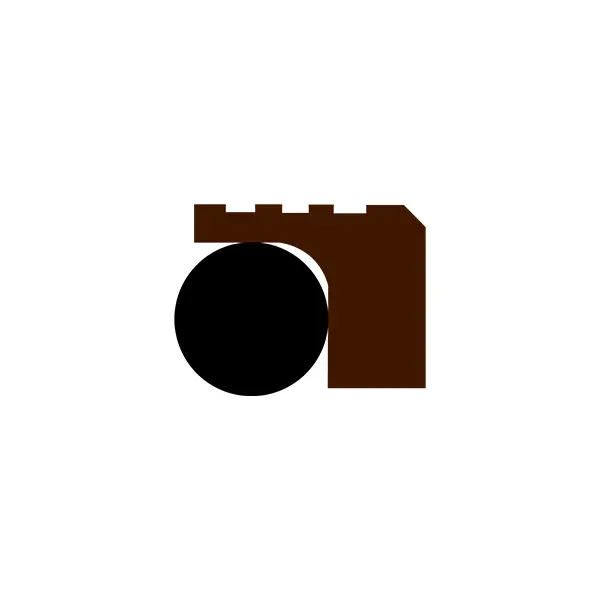

Rotační těsnění Ruichen Seal pro cementovou kaše jsou vyrobeny z vysoce výkonných inženýrských plastových zubních těsnění a gumových kroužků ve tvaru O. Jsou vhodné pro drsné pracovní podmínky, jako jsou plunžrová čerpadla, bahenní čerpadla, šroubové vrtačky, vrtné soupravy, zařízení pro průzkum oleje a míchání betonu. Jsou rozděleny do dvou modelů: RC2061 a RC2062.
Jak RC2061, tak RC2062 jsou vhodné pro jednosměrné utěsnění hydraulického vratného a rotačního pohybu. Mají vlastnosti dlouhého života, nízkého tření, dobrého těsnění, malého strukturálního prostoru a snadné instalace, používání a údržby. Návrh optimalizace rtů a optimalizace tloušťky a tloušťky má dobrý účinek těsnění i v maligních médiích, jako je cementová kaše. Při používání pro těsnění kalu doporučujeme mazání mazací tuky mezi dvěma (nebo více) těsněními.
Funkce a aplikace produktu:
Funkce produktu:
Dlouhá životnost: kombinace vysokofrekvenčních inženýrských plastů a gumy, silná trvanlivost.
Nízké tření: Optimalizovaný design snižuje odolnost proti běhu a zvyšuje účinnost.
Vynikající těsnění: Speciální design těsnění rtů, vhodný pro maligní média, jako je cementová kaše.
Kompaktní struktura: design malého prostoru, snadná instalace a údržba.
Použitelné na drsné pracovní podmínky: Navrženo pro média, jako je bahna a cementová kaše, se stabilním výkonem.
Scénáře aplikací:
Zařízení pro průzkum oleje, jako jsou čerpadla písem, bahenní čerpadla, vrtáky, vrtné soupravy atd.
Stavební stroje a vybavení, jako jsou betonové míchací stanice.
Jiné hydraulické reciproce a rotační těsnění, které vyžadují odolnost proti opotřebení a odolnost vůči maligním médiím.
Technické výhody:
Speciální návrh optimalizace rtu a tloušťky pro přizpůsobení se extrémním pracovním podmínkám.
Snadná instalace, nízké náklady na údržbu a dlouhá životnost.
Použitelné na drsná prostředí s vysokým opotřebením a vysokému znečištění.
Návrhy použití:
Při používání pro bahenní média se doporučuje namazat a namazat mezi dvěma (nebo více) těsněním, aby se prodloužila životnost těsnění.

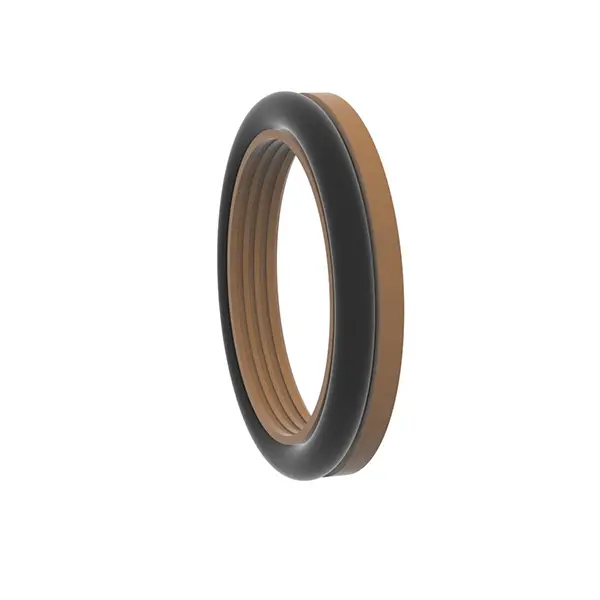

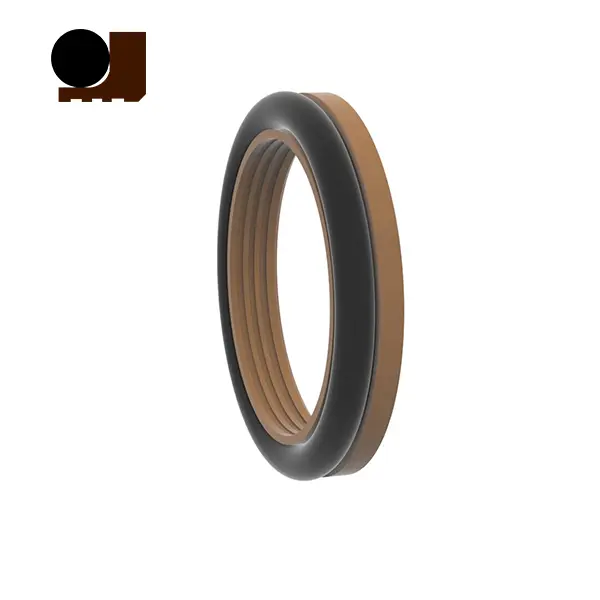

RC2061
Použitelné pracovní podmínky (mezní hodnoty by se neměly objevit současně)
| Tlak (MPA) | Teplota (℃) | Rychlost (paní) | Střední | |
| PŘIPOJENÍ NÁVRHU | Rotační pohyb | |||
| ≤ 100 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | ≤2 | Hydraulický olej, emulze, voda, bláto, ropa atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
Výběr materiálu
1. Lze vybrat odpovídající materiály O-kroužek: R01 nitrilní guma (NBR), R02 Fluororubber (FKM) atd. Atd.
2. Těsnicí kroužek Materiál: Standardní materiál PTFE4, další volitelné materiály PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ETC.
Příklad objednávání
Objednávka modelu RC2061-80*91.7*7.6-PTFE4-R01 Průměr modelového hřídele*Průměr drážky*kód šířky drážky.
Specifikace (jakákoli velikost v rozsahu parametrů je k dispozici)

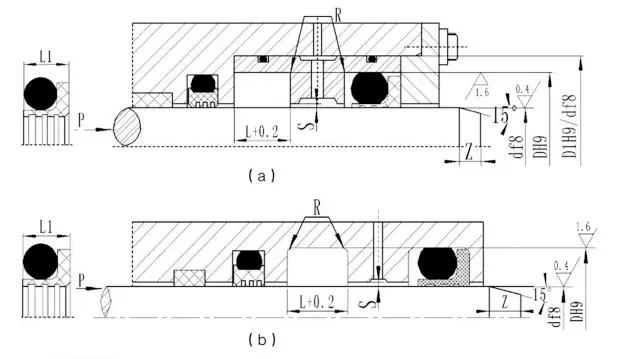

| Rozsah průměru hřídele Norma d F8 RC2061 | Rozsah průměru hřídele Těžký typ d F8 RC2061-Z | Průměr drážky D H9 | Šířka drážky L+0,2 | Šířka těsnění L1 | Kulaté rohy RMax | Radiální vůle SMAX | Zkosení ZMIN | Průměr drátu O-kroužek | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15,9 | - | D+6,3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Poznámka: 1. Pro průměr hřídele ≤ 30 mm se doporučuje otevřená drážky.
2. Pro rotační těsnění se doporučuje povrchová tvrdost otočného hřídele, aby byla HRC ≥ 58.
3. Pro tlak větší než 30 mPa se pro mezeru pro vytlačování doporučuje H8/F8.

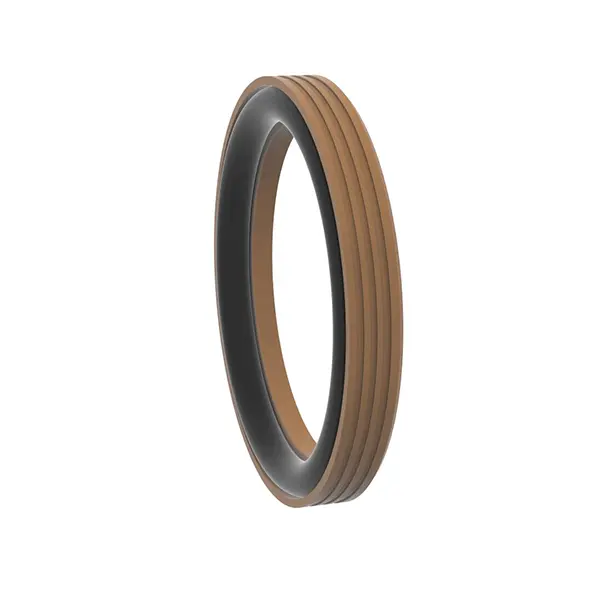

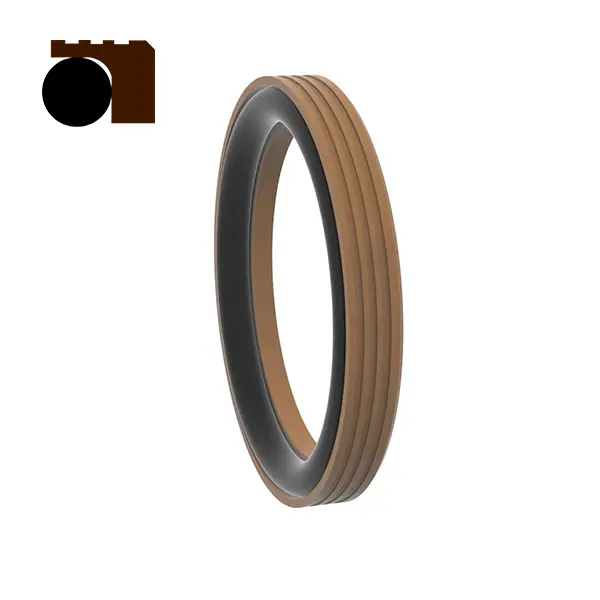

RC2062 Použitelné pracovní podmínky (mezní hodnoty by se neměly objevit současně)
| Tlak (MPA) | Teplota (℃) | Rychlost (paní) | Střední | |
| PŘIPOJENÍ NÁVRHU | Rotační pohyb | |||
| ≤ 100 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | ≤2 | Hydraulický olej, emulze, voda, bláto, ropa atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
Výběr materiálu
1. Lze vybrat odpovídající materiály O-kroužek: R01 nitrilní guma (NBR), R02 Fluororubber (FKM) atd. Atd.
2. Těsnicí kroužek Materiál: Standardní materiál PTFE4, další volitelné materiály PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ETC.
Příklad objednávání
Objednávka modelu RC2062-80*68.3*7.6-PTFE4-R01 Průměr modelu*Průměr drážky*Kód šířky drážky.
Specifikace (jakákoli velikost v rozsahu parametrů je k dispozici)
| Řada clony Standardní typ D H9 RC2062 | Řada clony Těžký typ D H9 RC2062-Z | Průměr drážky d H9 | Šířka drážky L+0,2 | Šířka těsnění L1 | Kulaté rohy RMax | Radiální vůleMax | Zkosení Zmin | Průměr drátu O-kroužek | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12,9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Poznámka: 1. Pro průměr válce ≤ 30 mm se doporučuje použít otevřenou drážku.
2. Pro tlak větší než 30 mPa se doporučuje použít H8/F8 pro mezeru pro vytlačování.
