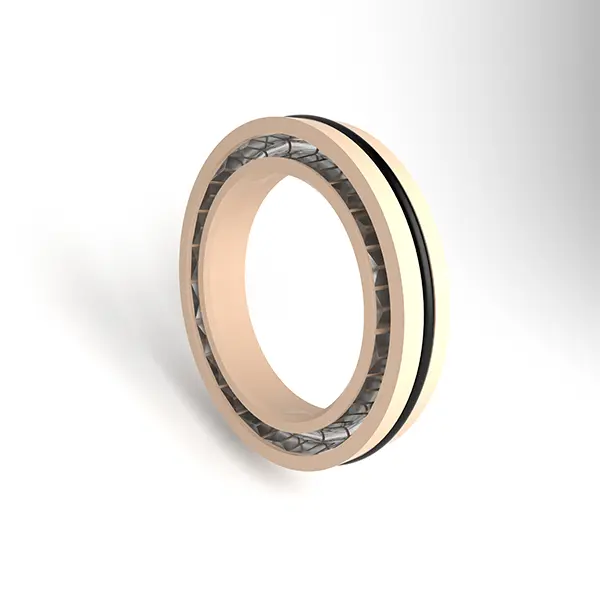

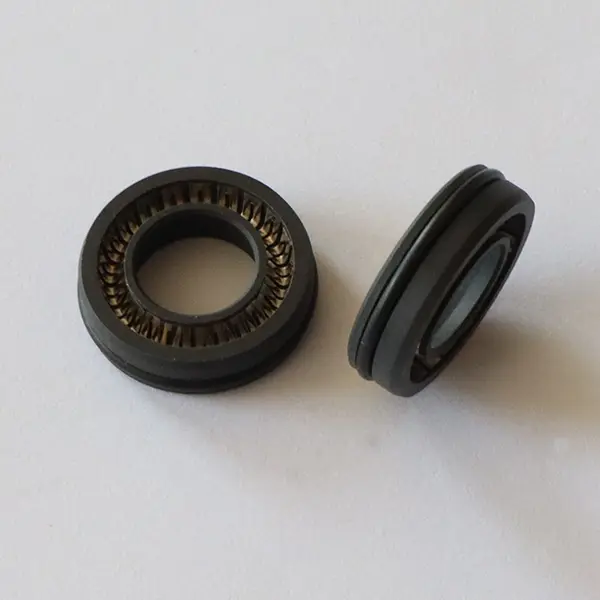

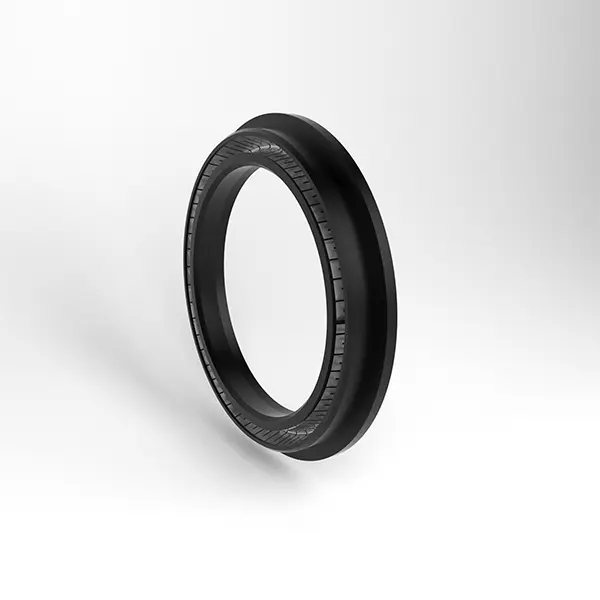

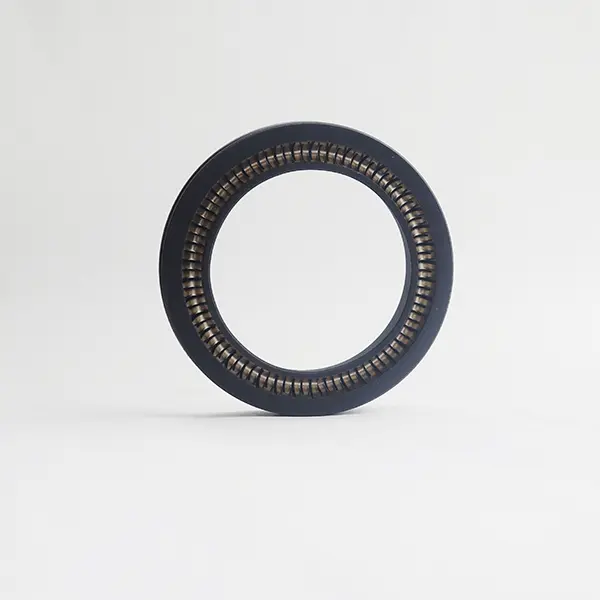

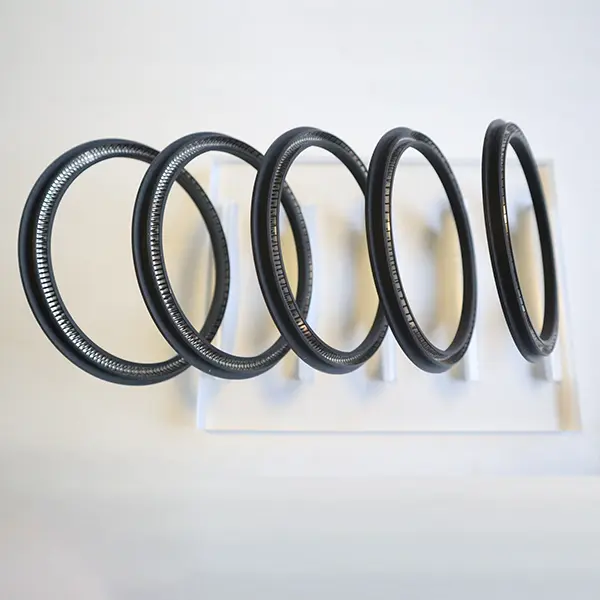

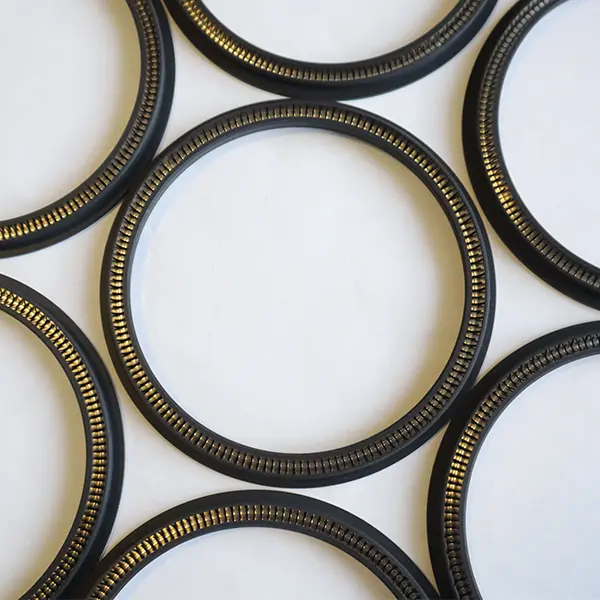

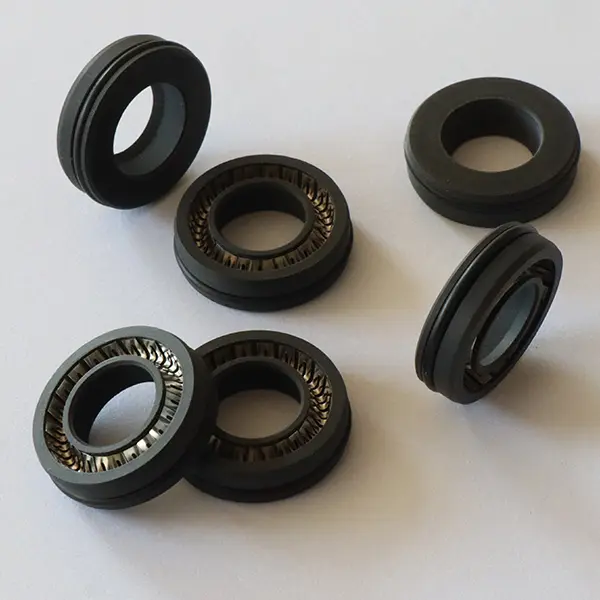

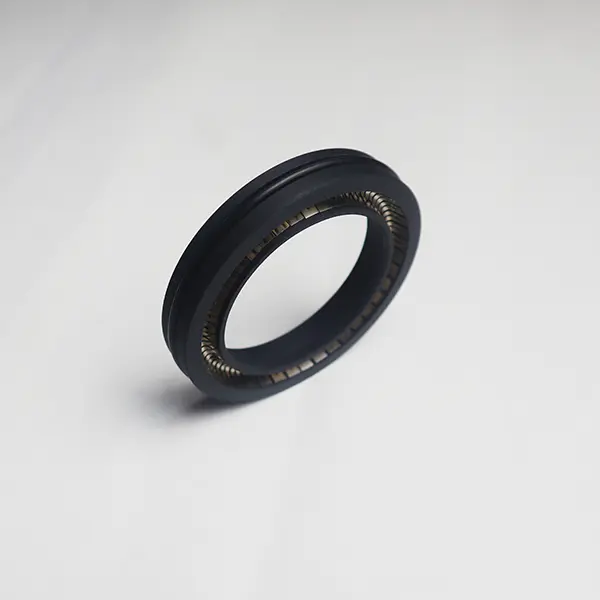

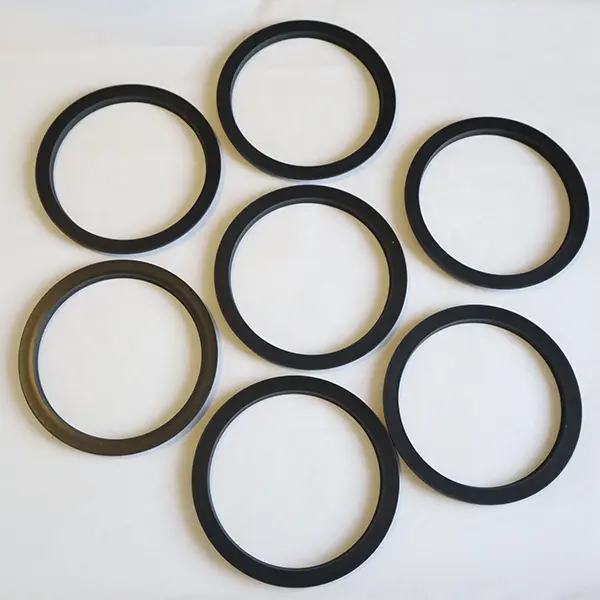

Mezi rotačními těsněními narušená pružina existují hlavně dva typy: RC2055 a RC2056. Ruichen SEALS studuje vývoj a výrobu produktů SEAL po mnoho let. Podle různých situací a různých potřeb zdokonalil podrobnější návrhy.

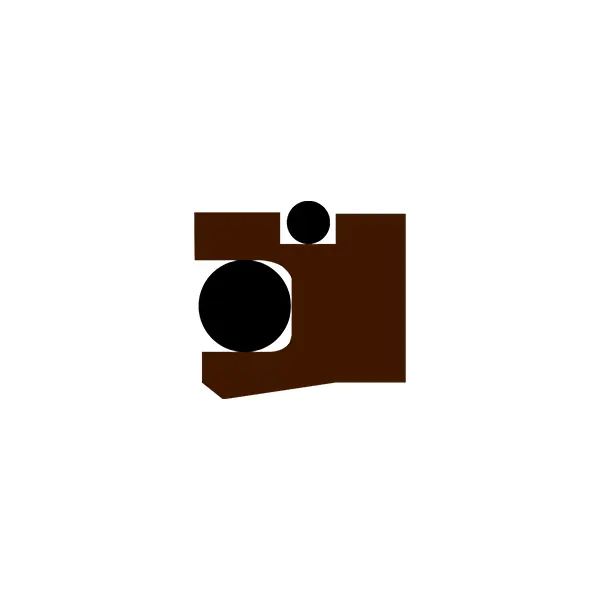

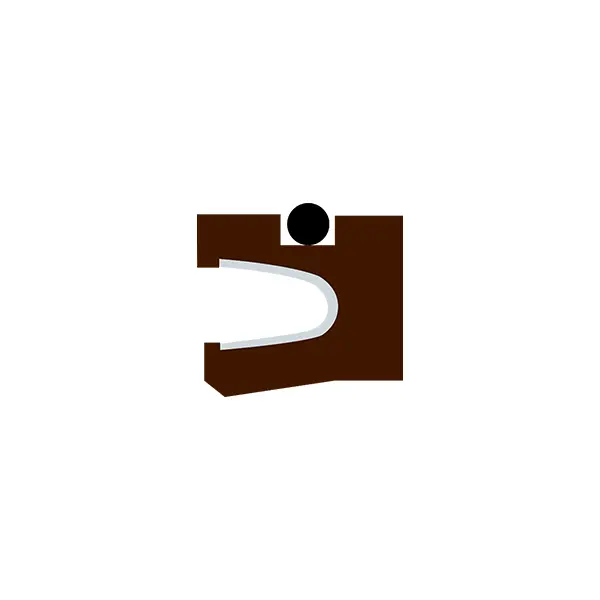

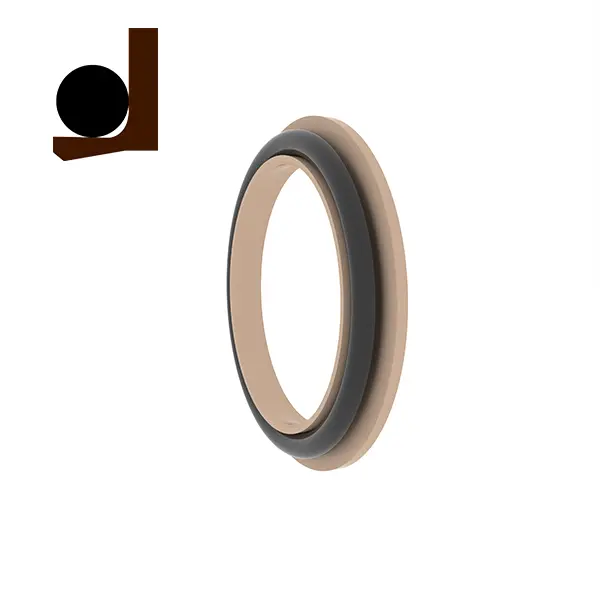

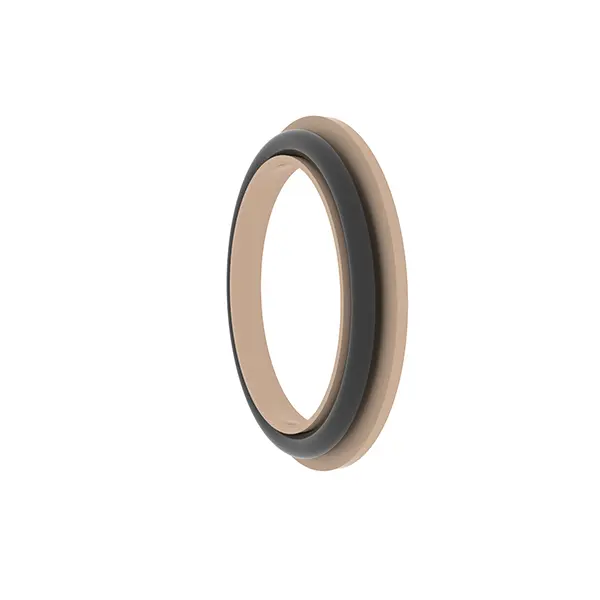

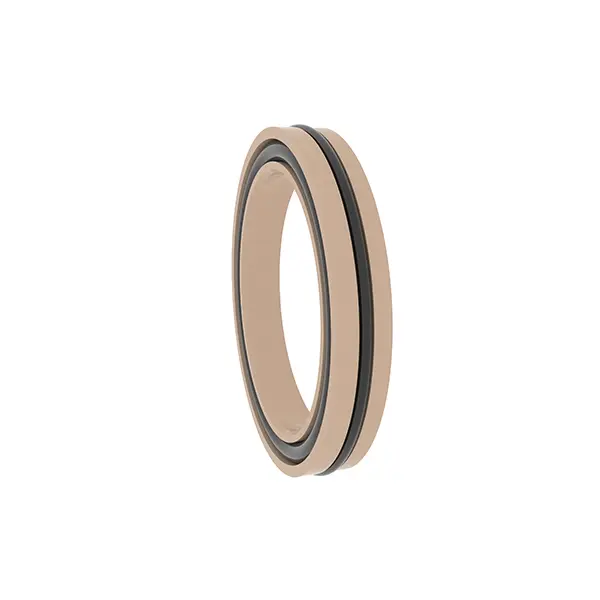

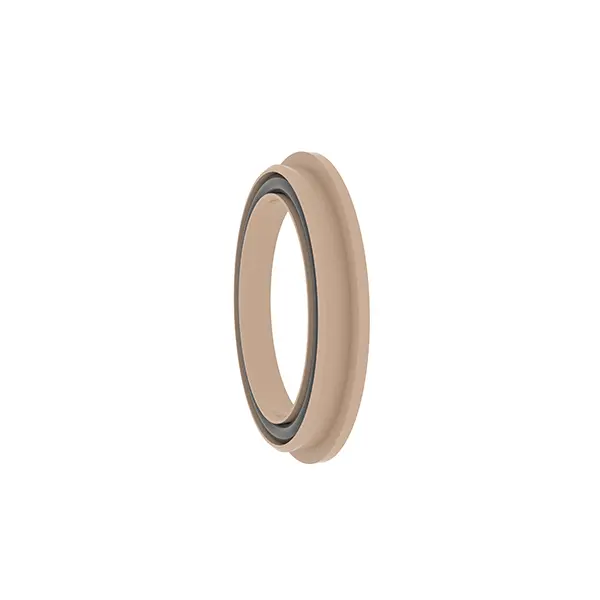

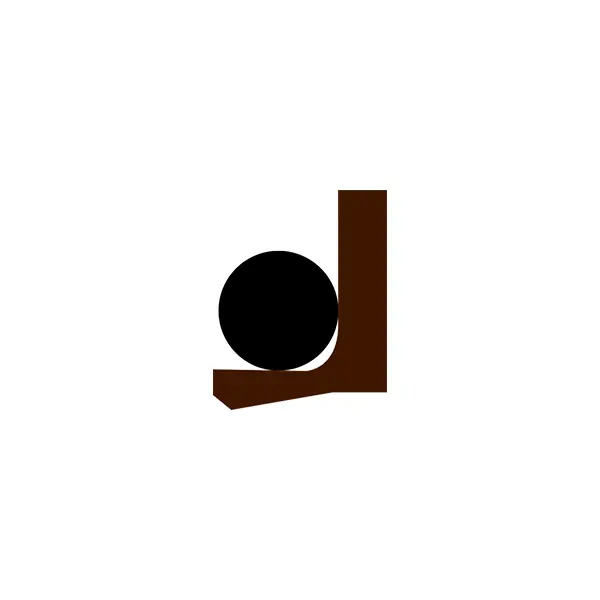

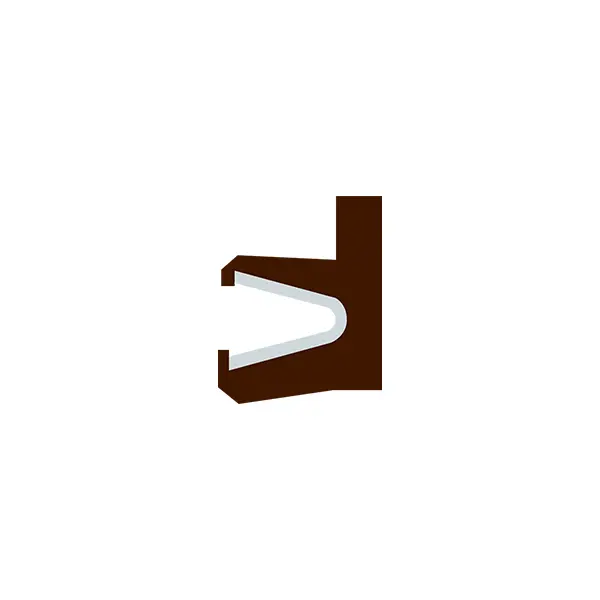

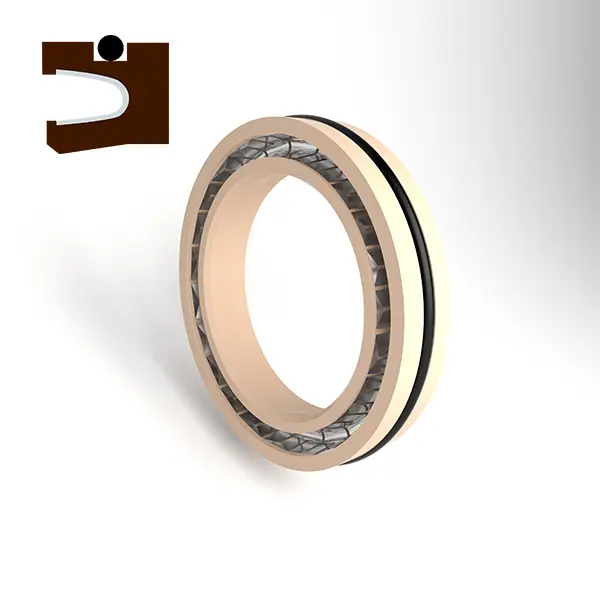

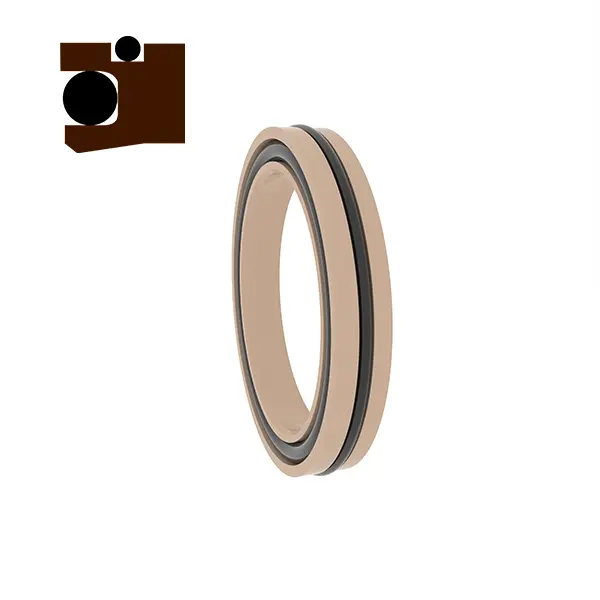

RC2055 je rotační těsnění Pan-Plug, RC2055-B je rotační zubní těsnění a RC2055-C je rotační kombinované těsnění ve tvaru Y. Drážky tří jsou zaměnitelné. Jsou to vysokofrekvenční těsnění s jednosměrným tlakem aplikovaným na rotující hřídele. Mezi nimi je rotační těsnění RC2055 složeno z pružin z nerezové oceli a vysoce funkčních plastů. Při použití RC2055-B a RC2055-C je nutné přiměřeně vybrat odpovídající elastomerové materiály.

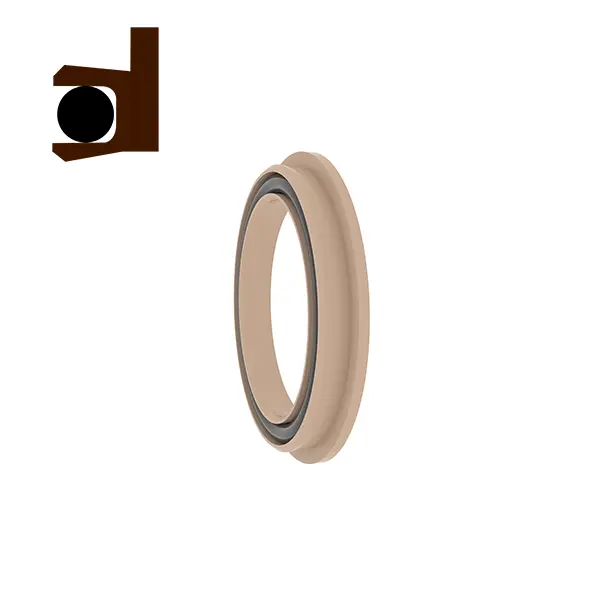

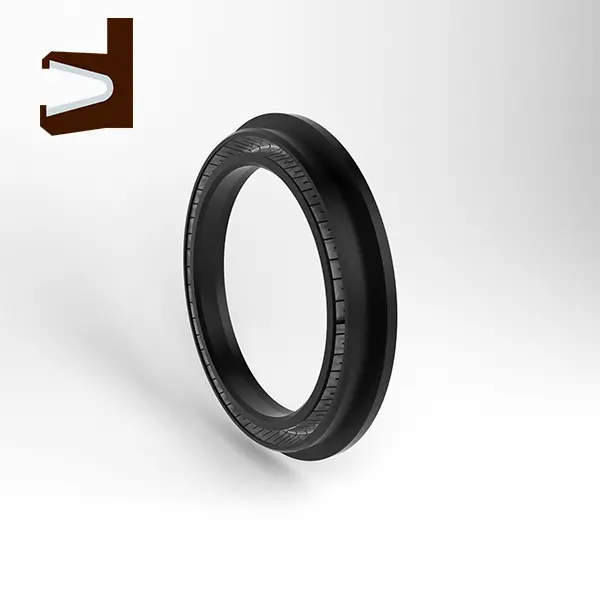

RC2056 je rotační těsnění Pan-Plug a RC2056-B je rotační kombinované těsnění ve tvaru Y. Drážky lze také zaměnit. Je také vhodný pro použití při rotujících hřídelích. Mezi nimi je rotační těsnění RC2056 složeno z pružin z nerezové oceli a vysoce funkčních plastů. Při použití RC2056-B a je nutné přiměřeně vybrat odpovídající elastomerové materiály.
Funkce a aplikace produktu:
Funkce produktu:
Vysoký výkon: Pružiny z nerezové oceli a vysokofrekvenční plasty jsou kombinovány, aby se zajistilo vynikající výkon a trvanlivost.
Zaměnitelnost: Návrh drážky produktů v řadě je stejný, což umožňuje zaměnitelnost a flexibilní přizpůsobení různým pracovním podmínkám.
Široce použitelné: Vhodné pro jednosměrné tlakové utěsnění rotujících hřídelí, aby vyhovovaly různým průmyslovým potřebám.
Volitelné elastomery: RC2055-B, RC2055-C a RC2056-B podporují výběr odpovídajících elastomerových materiálů podle pracovních podmínek pro zlepšení přizpůsobivosti.
Scénáře aplikací:
Jednosměrné tlakové těsnění rotujících hřídelí je vhodné pro průmyslové vybavení, strojírenské stroje, hydraulické systémy atd.
Příležitosti, kdy je vyžadováno vysokofrekvenční těsnění, jako jsou petrochemikálie, energetické vybavení, těžké stroje atd.
Technické výhody:
Nerezové pružiny poskytují stabilní radiální sílu k zajištění dlouhodobého utěsňovacího účinku.
Kombinace vysokofrekvenčních plastů a elastomerních materiálů je vhodná pro vysokotlaké a vysokorychlostní pracovní podmínky.
Výměnná návrh drážky zjednodušuje instalaci a údržbu a snižuje náklady na použití.
Návrhy použití:
Vyberte příslušný model těsnění a elastomerový materiál podle specifických pracovních podmínek.
Zajistěte, aby byla drážky během instalace čistá, aby nedošlo k poškození těsnění.
RC2055
Použitelné pracovní podmínky (mezní hodnoty by se neměly objevit současně)
| Tlak (MPA) | Teplota (℃) | Rychlost (paní) | Střední | |||
| ≤ 35 | RC2055 | RC2055-B/c | RC2055 | RC2055-B | RC2055-C | Téměř všechny tekuté a plynové média |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Výběr materiálu
1. Lze vybrat odpovídající materiály O-kroužek: RO1 nitrilní guma (NBR), RO2 Fluororubber (FKM) atd.
2. Těsné kroužek Materiály: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atd.
3. pružina z nerezové oceli: pružina ve tvaru písmene V.
Příklad objednávání
RC2055- 40-PTFE4+V Průměr hřídele 40, těsnicí kroužek je PTFE4, pružina z nerezové oceli je pružina ve tvaru písmene V
RC2055-B-40-PTFE4+R02 Průměr hřídele je 40, těsnicí kroužek je PTFE4, odpovídající O-kroužek je fluororubber
RC2055-C-40-PTFE4+R02 Průměr hřídele je 40, těsnicí prstencový materiál je PTFE4, odpovídající O-kroužek je fluororubber

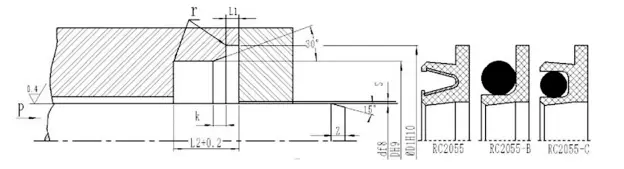

Tabulka parametrů specifikace (všechny specifikace v rozsahu parametrů jsou k dispozici)
| Rozsah průměru tyče d F8 | Průměr drážky Dh9 | Průměr drážky D1H10 | Hloubka okraje L1 | Šířka drážky L | Import Chamfer k | Radiální vůle S max | Délka zkosení | r Max | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8 l | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10,5 | D+17,5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0,2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Poznámka: Doporučuje se, aby povrchová tvrdost rotující hřídele byla HRC ≥ 58.

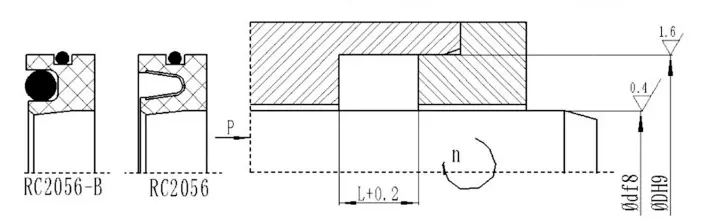

RC2056
Použitelné pracovní podmínky (mezní hodnoty by se neměly objevit současně)
| Tlak (MPA) | Teplota (℃) | Rychlost (paní) | Střední | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Téměř všechny tekuté a plynové média |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Výběr materiálu
1. Lze vybrat odpovídající materiály O-kroužek: RO1 nitrilní guma (NBR), RO2 Fluororubber (FKM) atd.
2. Těsné kroužek Materiály: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atd. 3. pružina z nerezové oceli: pružina ve tvaru písmene V.
Příklad objednávání
RC2056-40*62*8-PTFE4+V D*D*L, těsnicí kroužek je PTFE4 a pružina z nerezové oceli je pružina ve tvaru písmene V RC2056-B-40*62*8-PTFE4+R02 D*D*l, těsnicí materiál je PTFE4 a odpovídající O-kroužek je fluororubber
