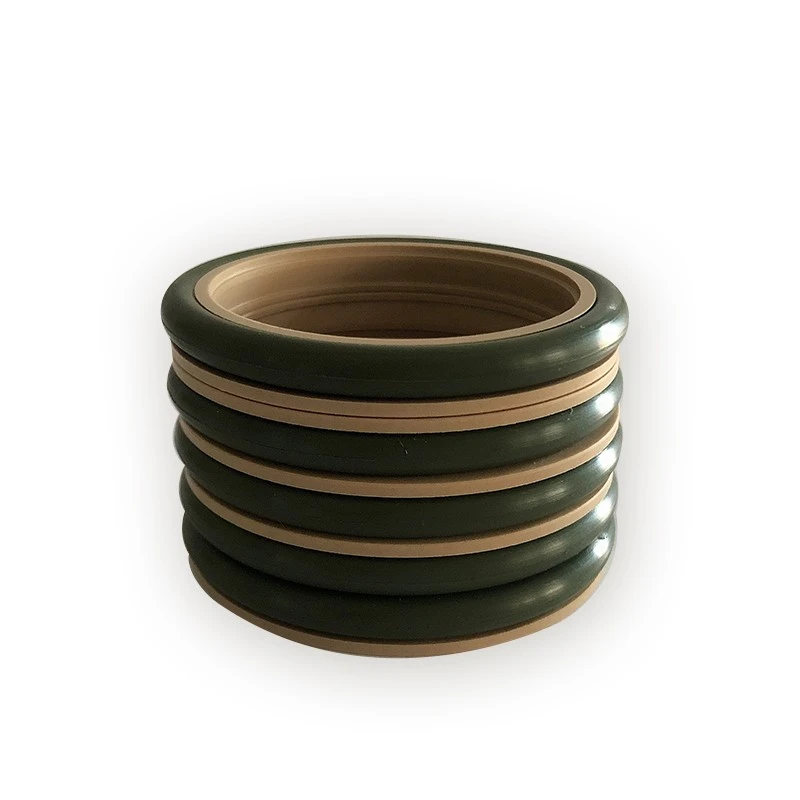

Naše řada s vysokým tlakem rotačních těsnění pokrývá řadu vysoce výkonných produktů, včetně RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RC2 a RC2057, které jsou určeny pro recidenty a rotační pohyb v hydraulickém prostředí.

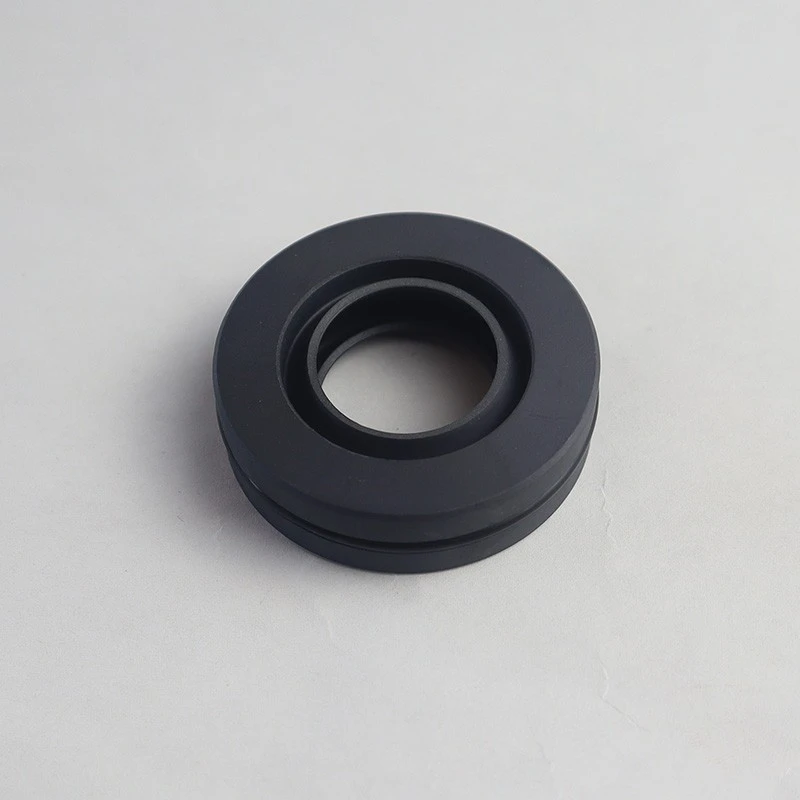

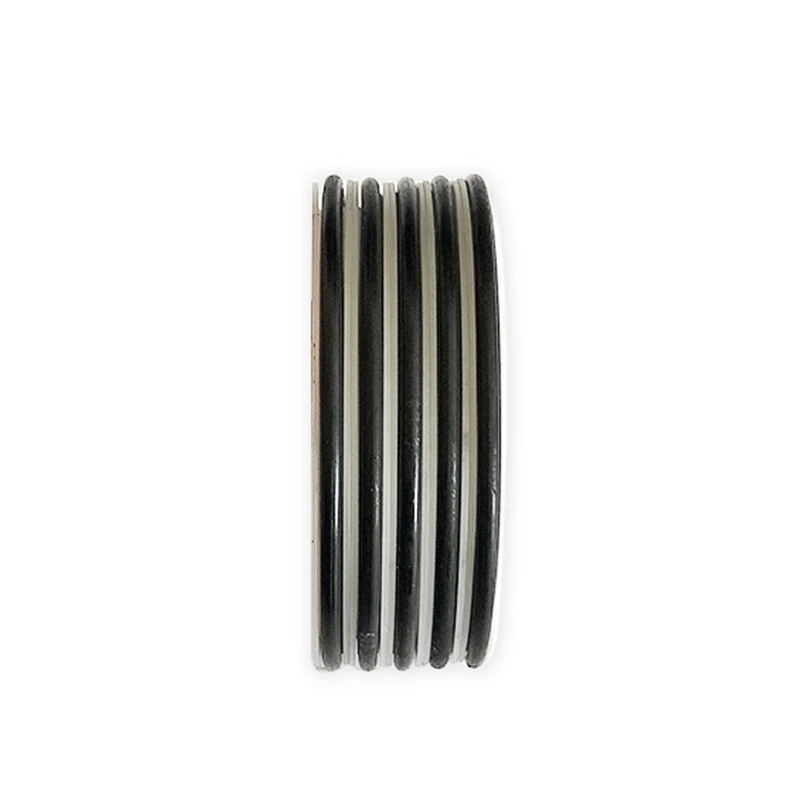

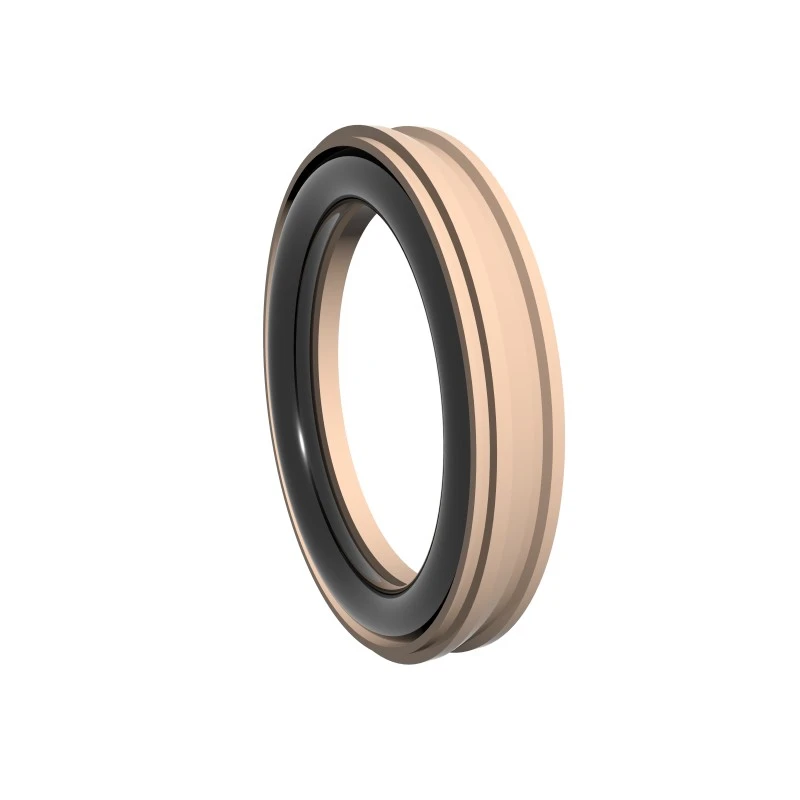

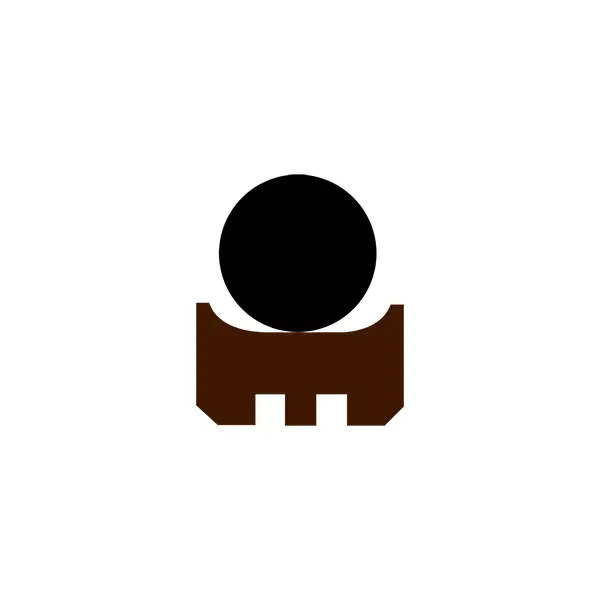

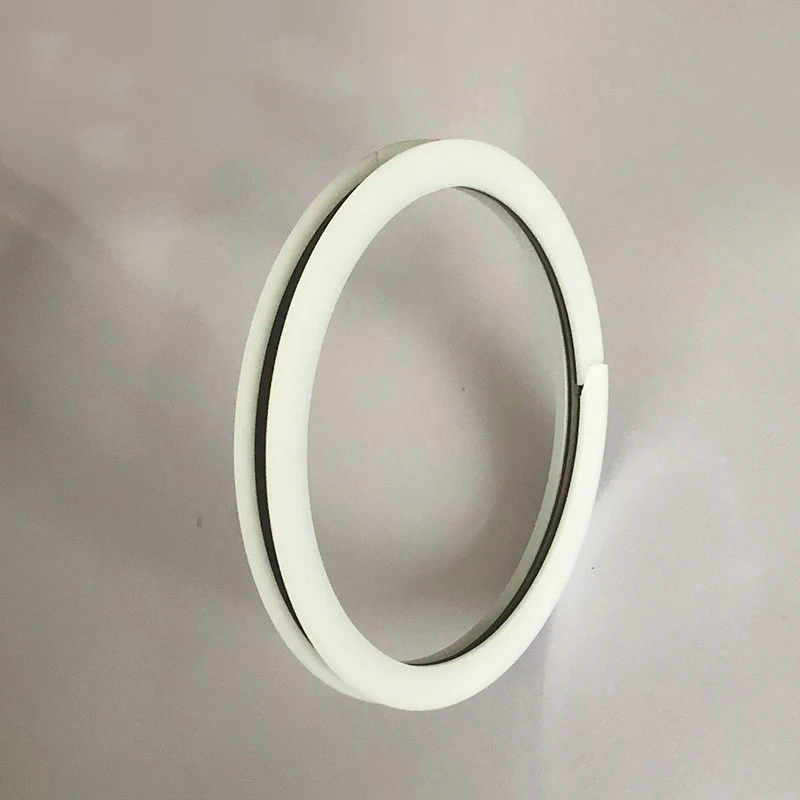

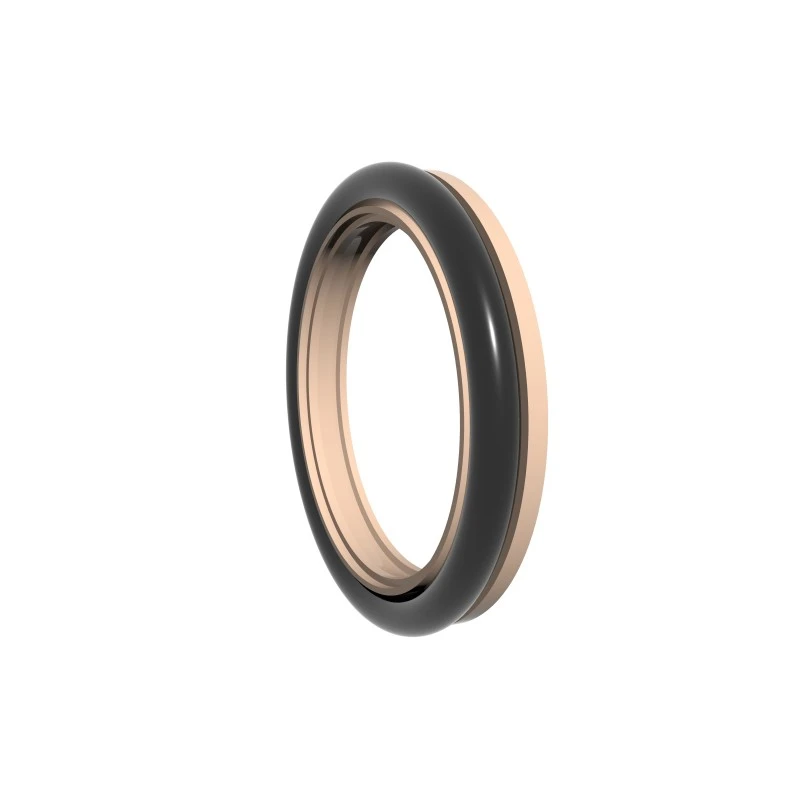

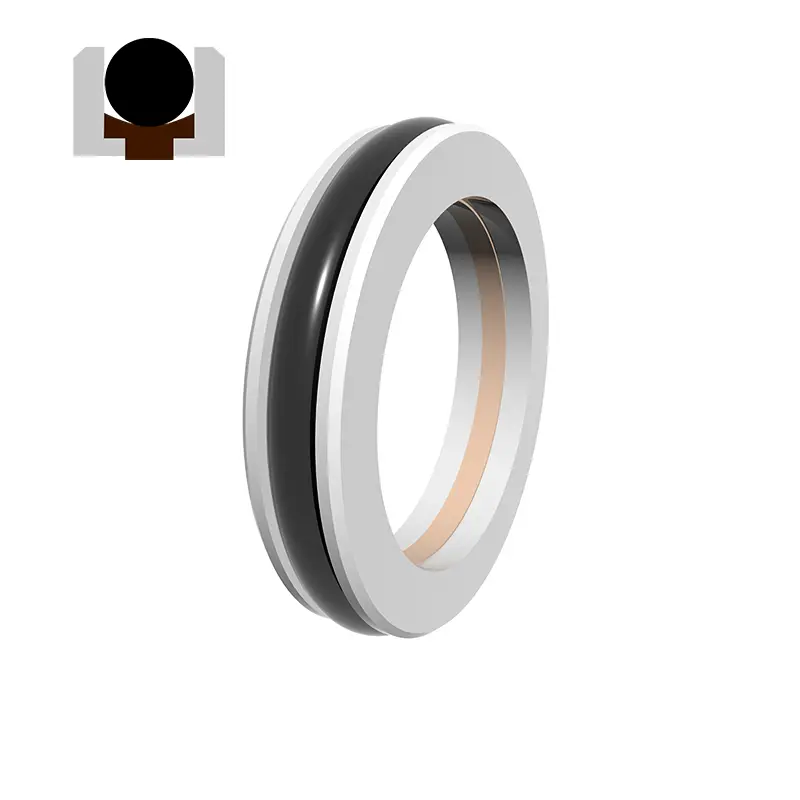

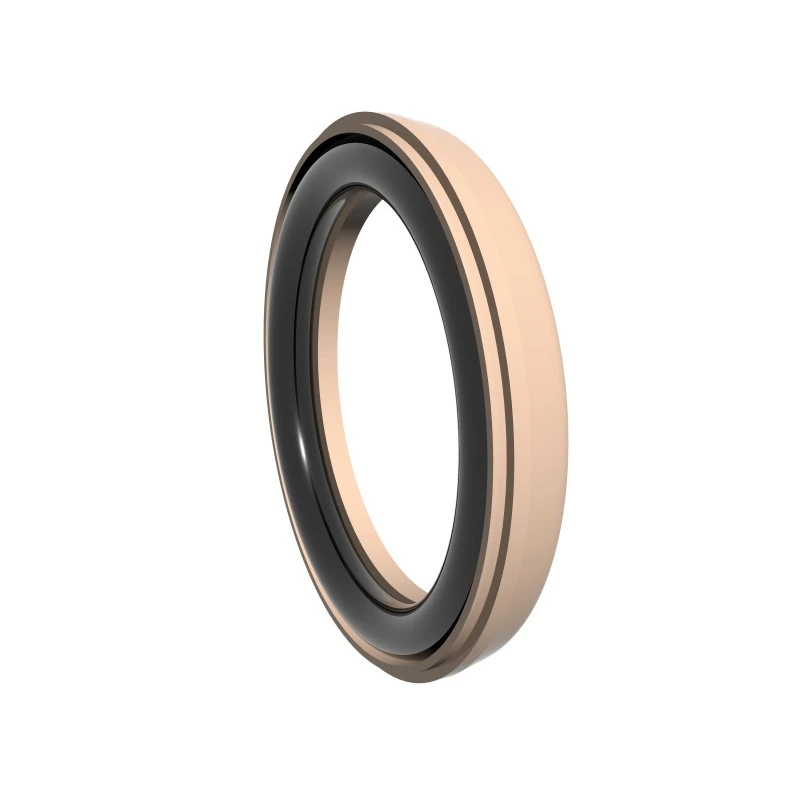

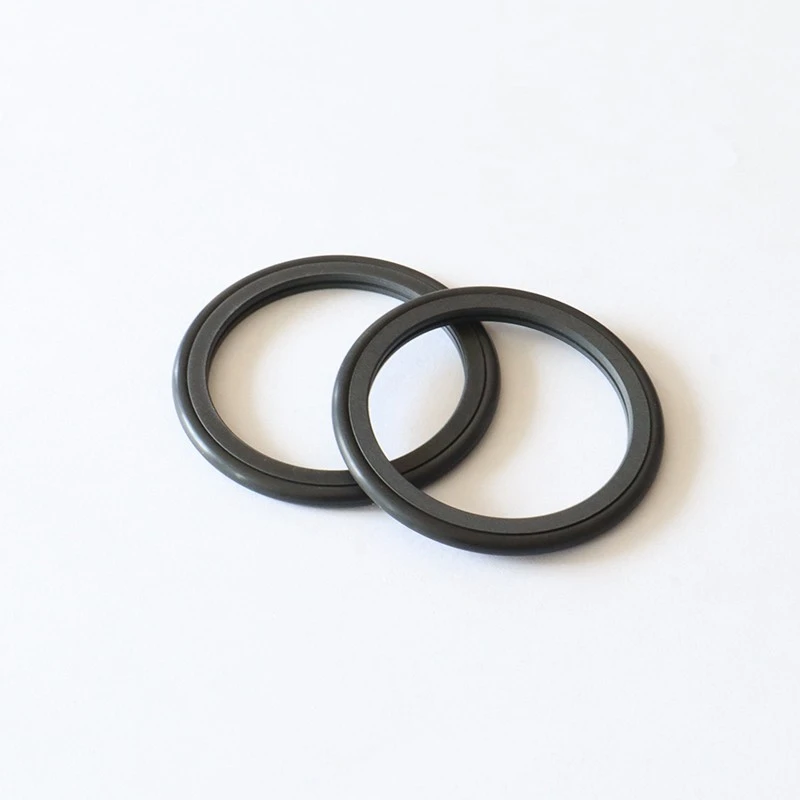

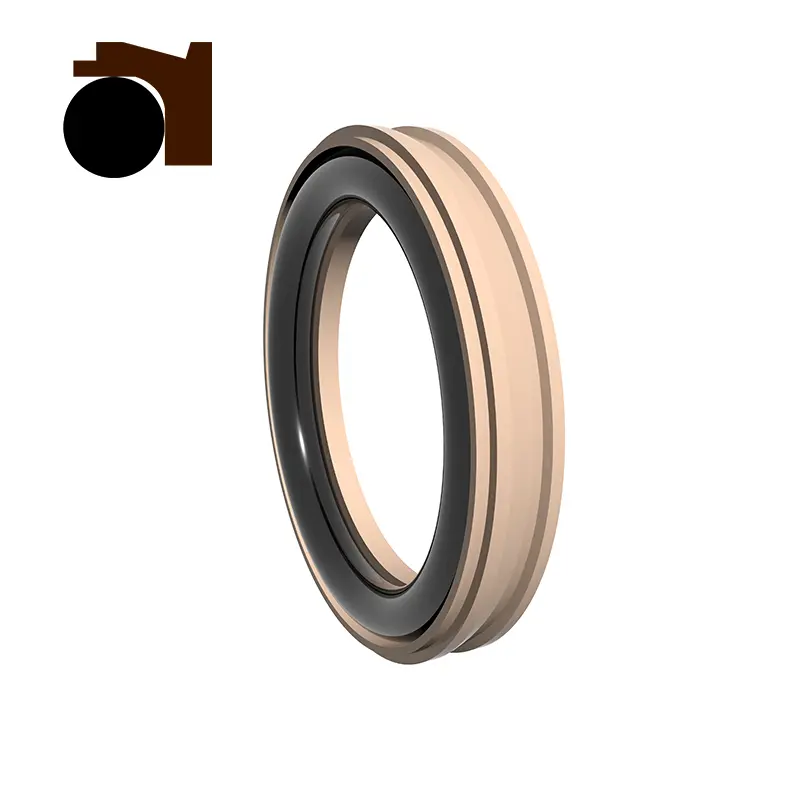

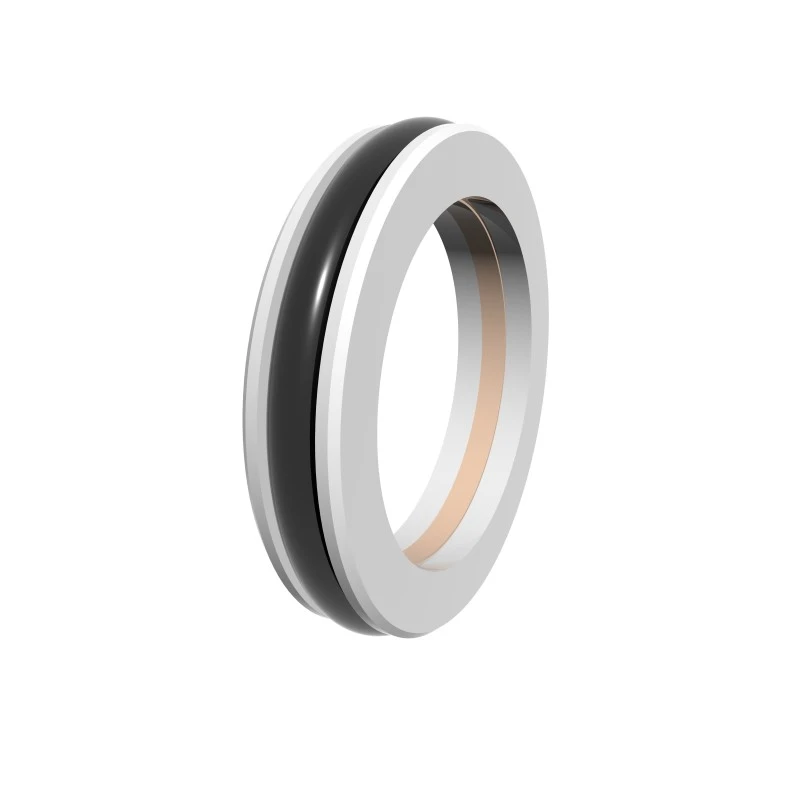

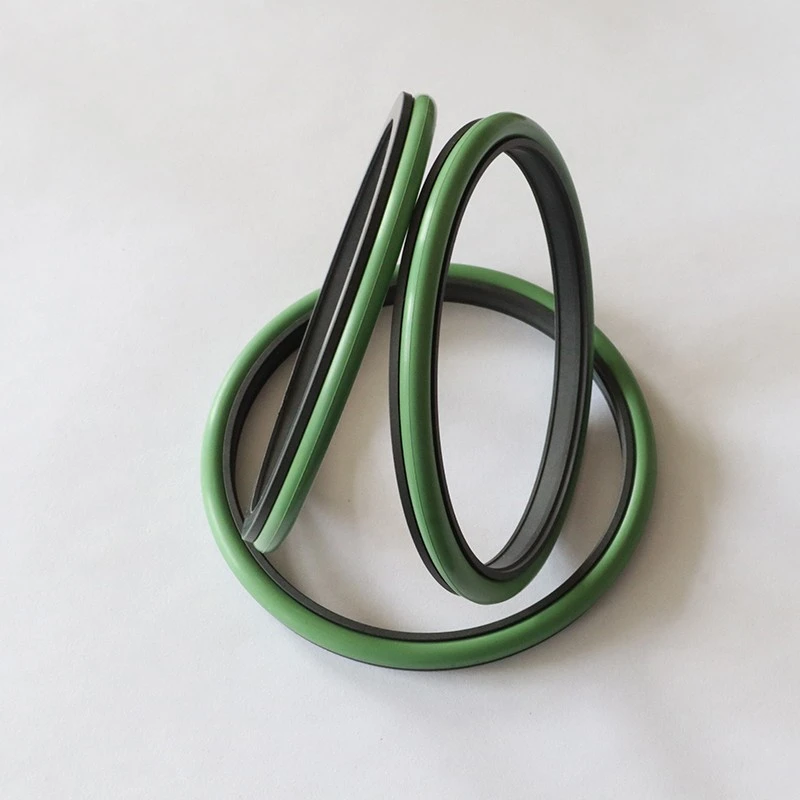

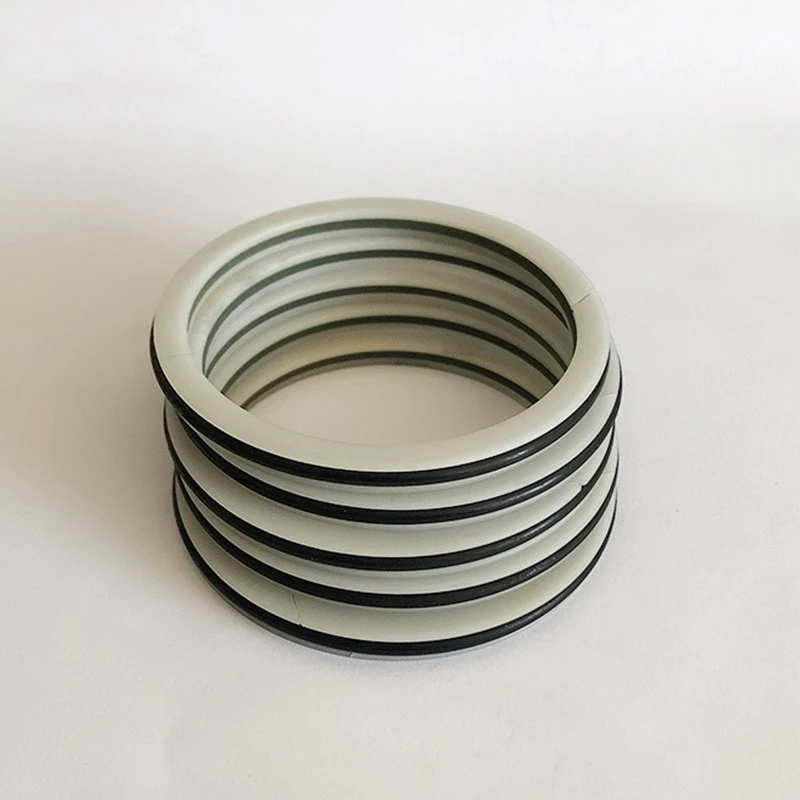

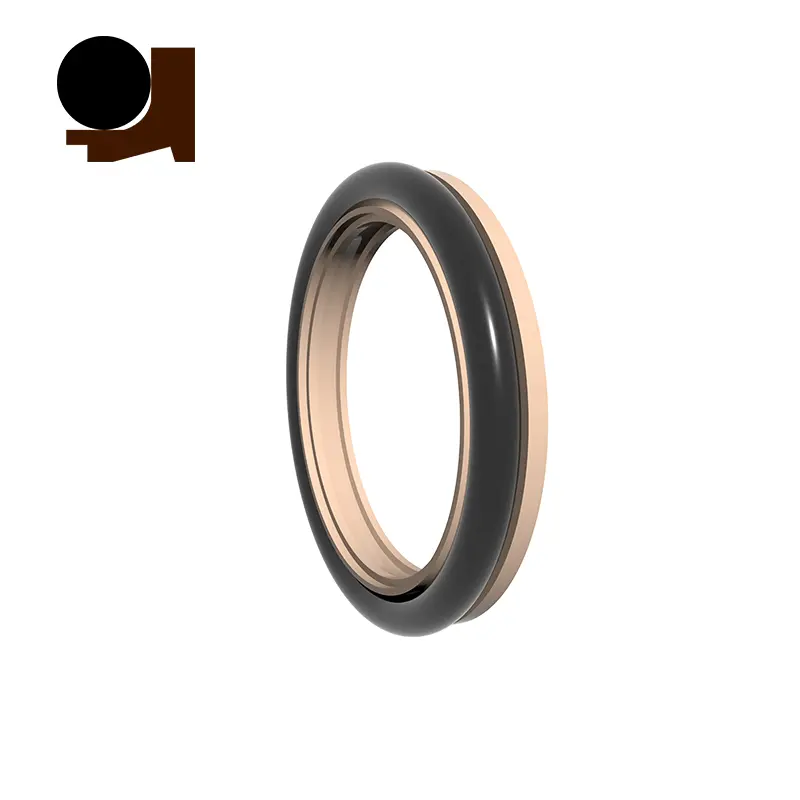

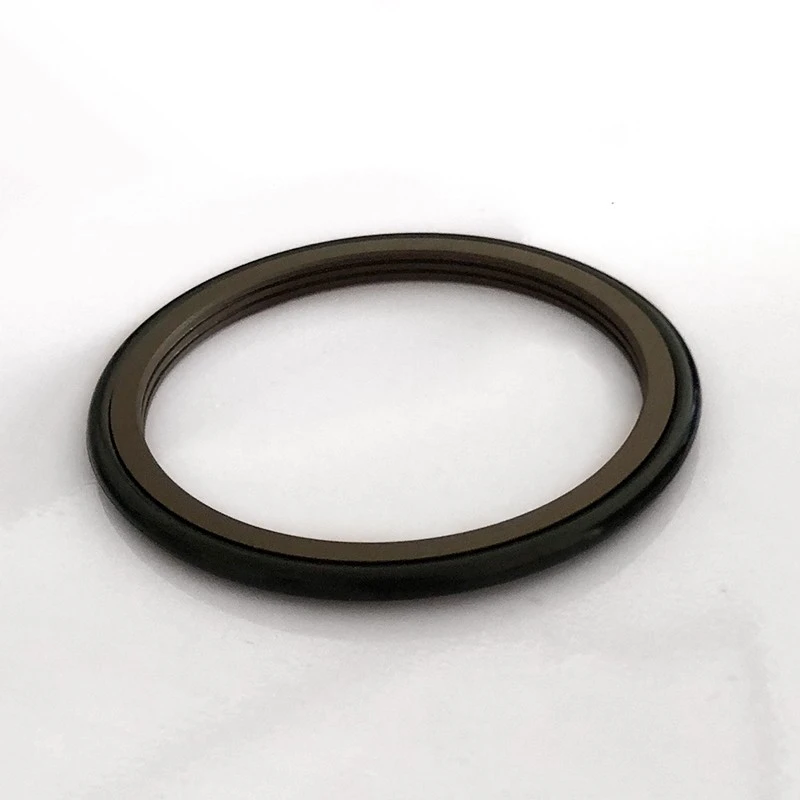

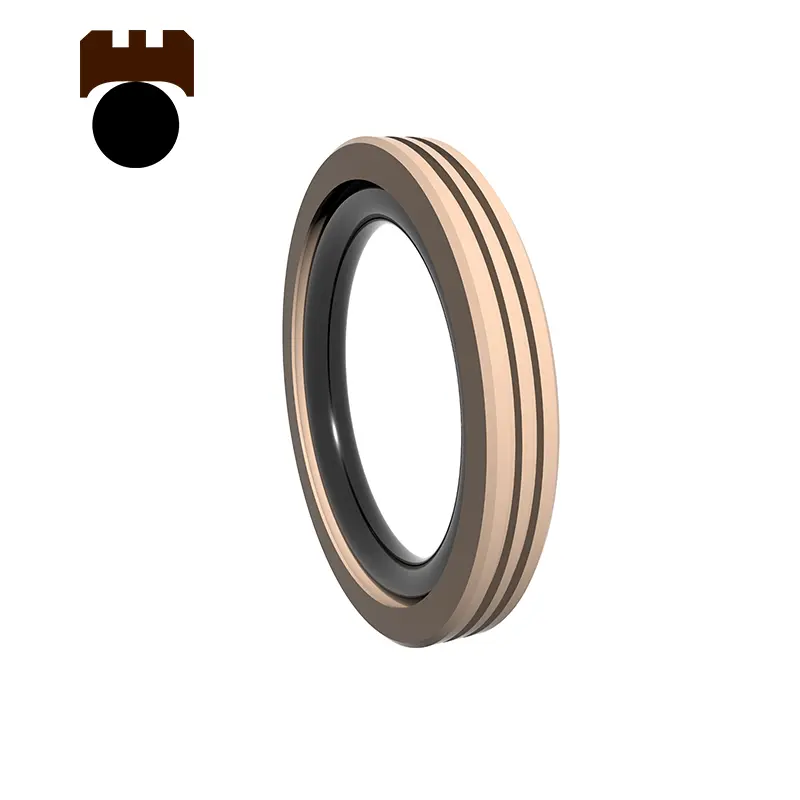

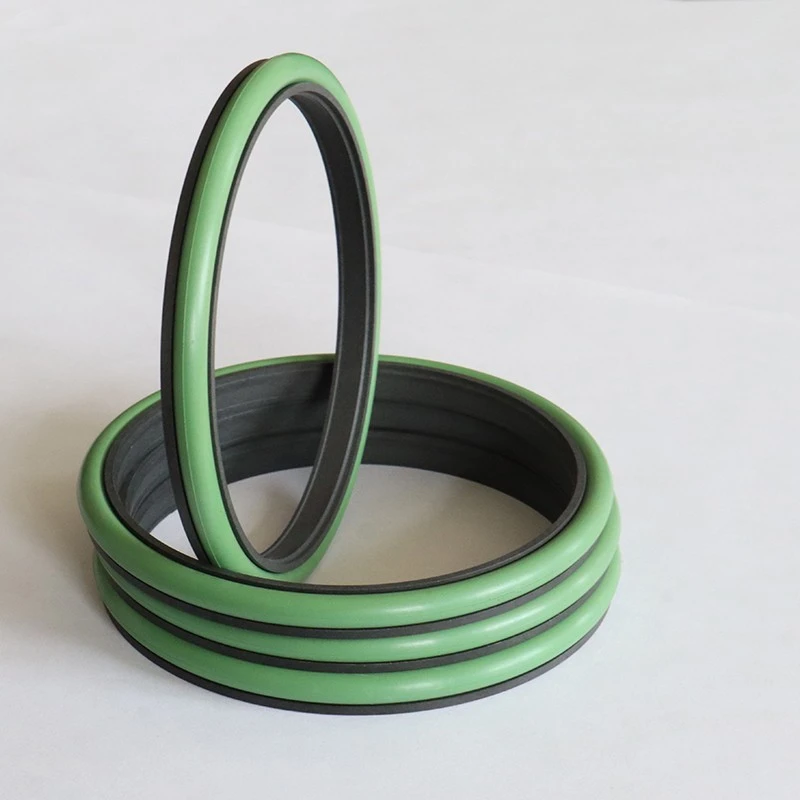

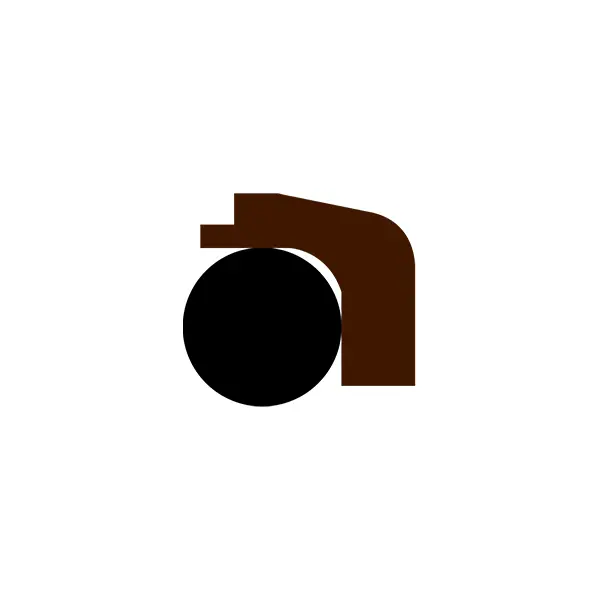

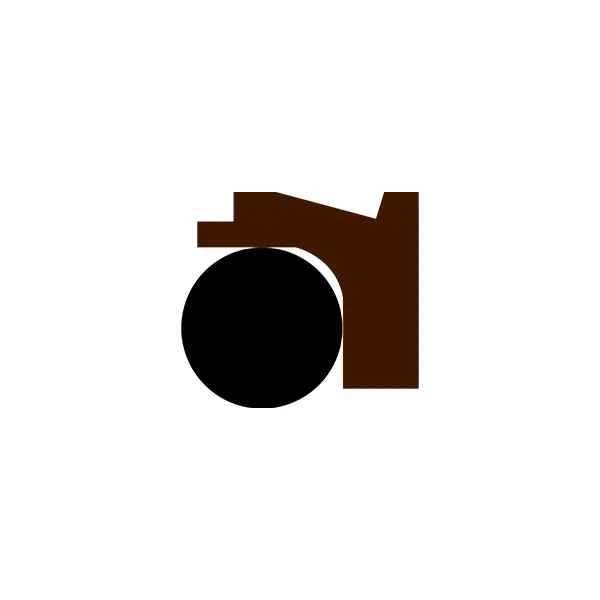

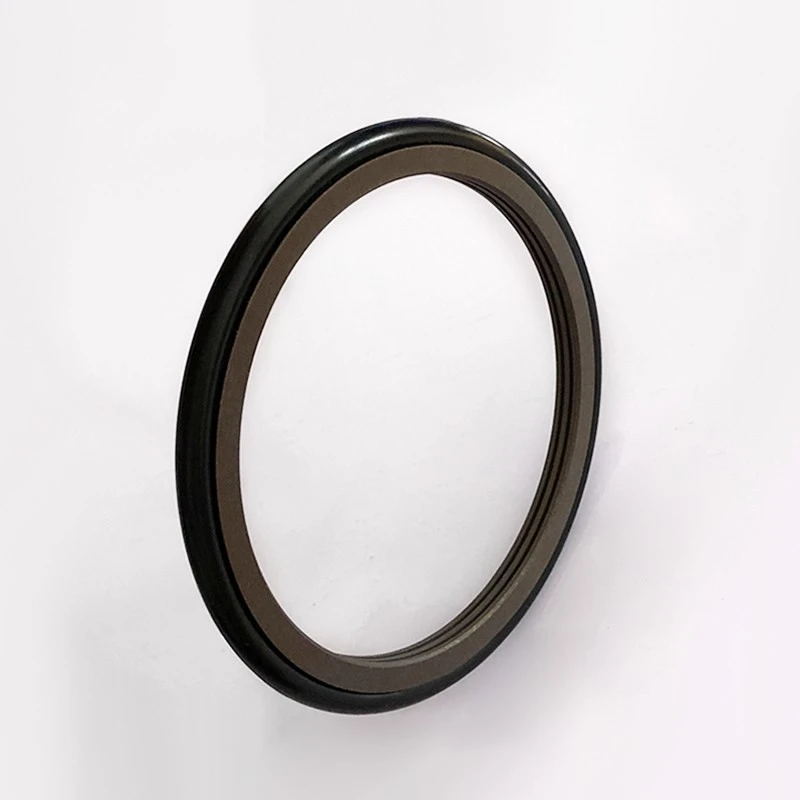

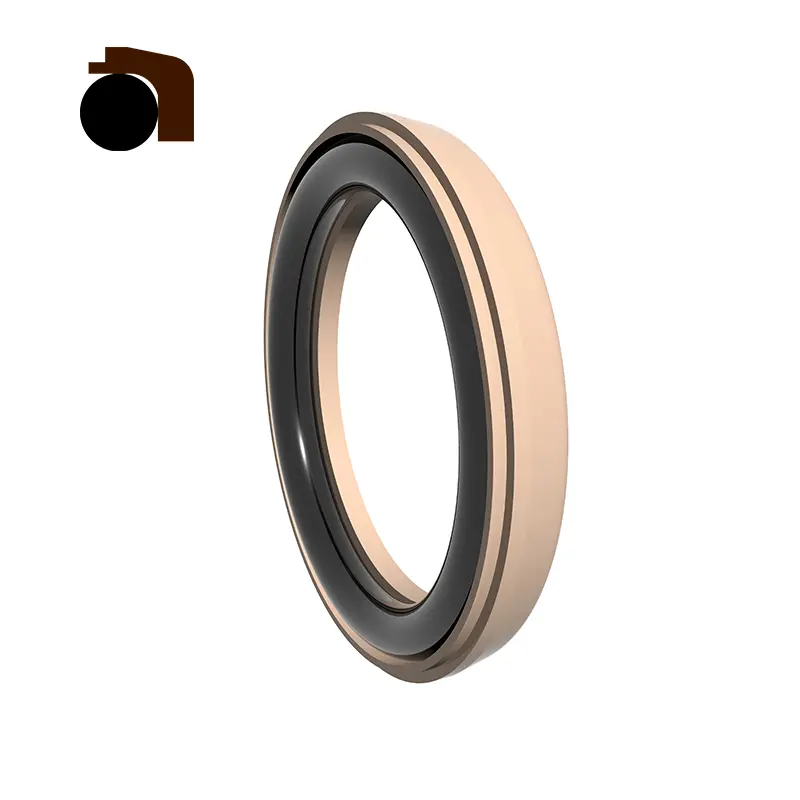

Série RC2051 používá kombinaci naplněných zubních kroužků PTFE a O-kroužky pro jednosměrné těsnění. Má nízké tření a vlastnosti s vysokým těsněním a je rozdělena na standardní typ (RC2051-B) a vysokorychlostní typ (RC2051-G).

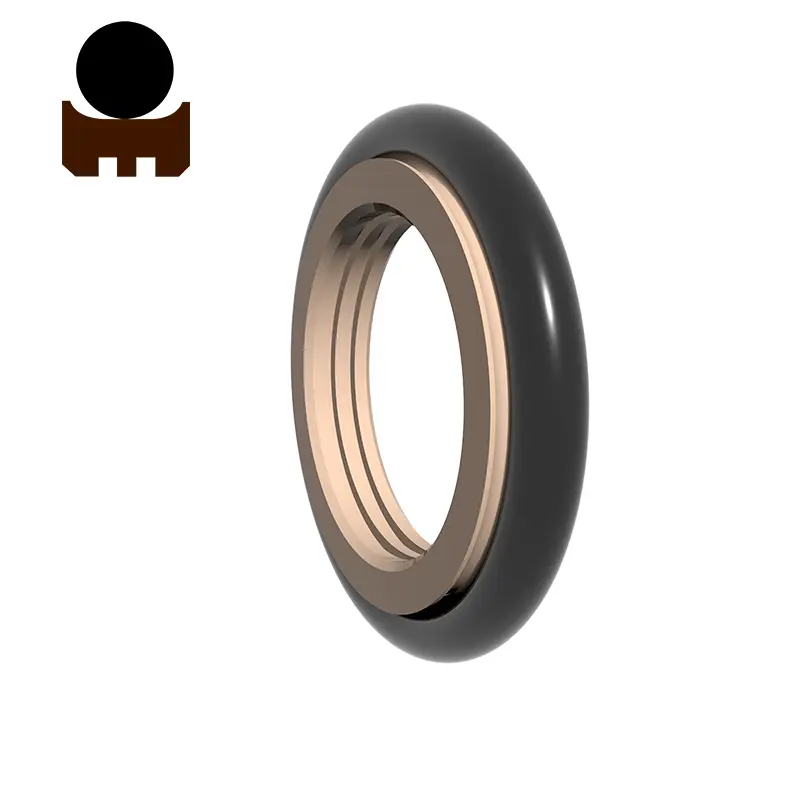

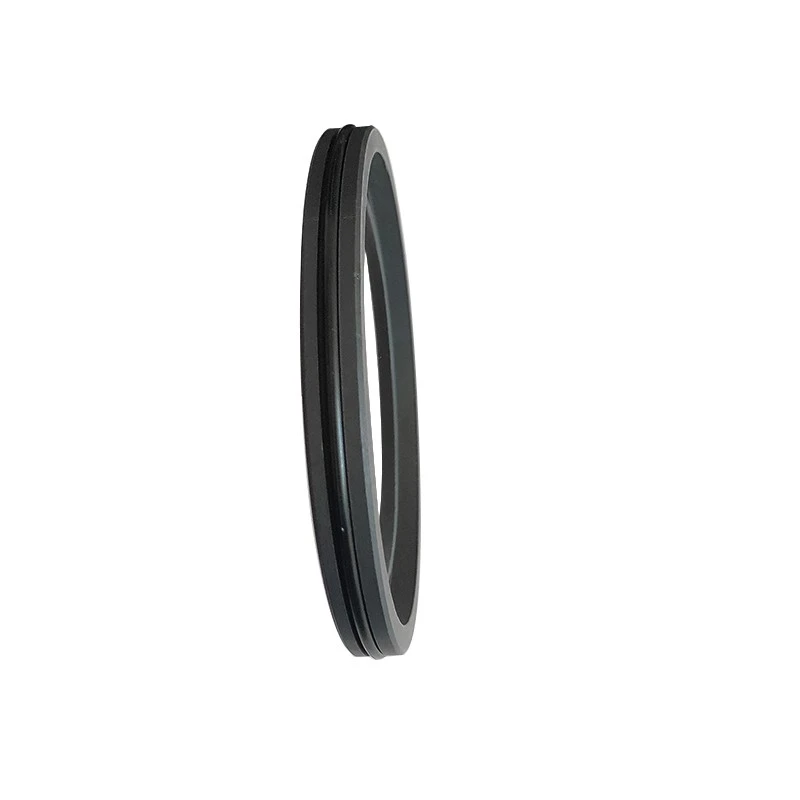

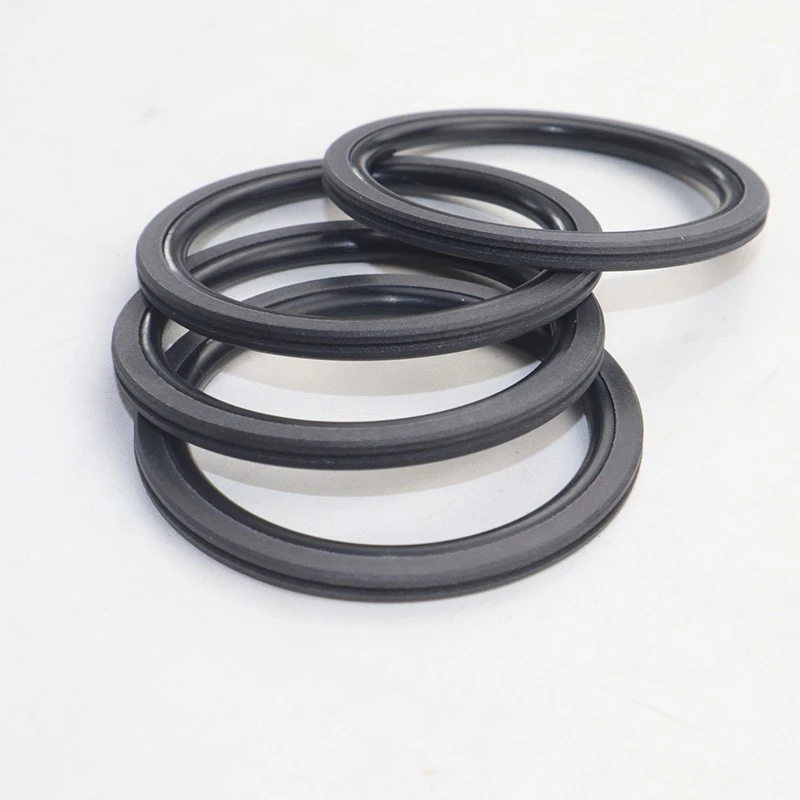

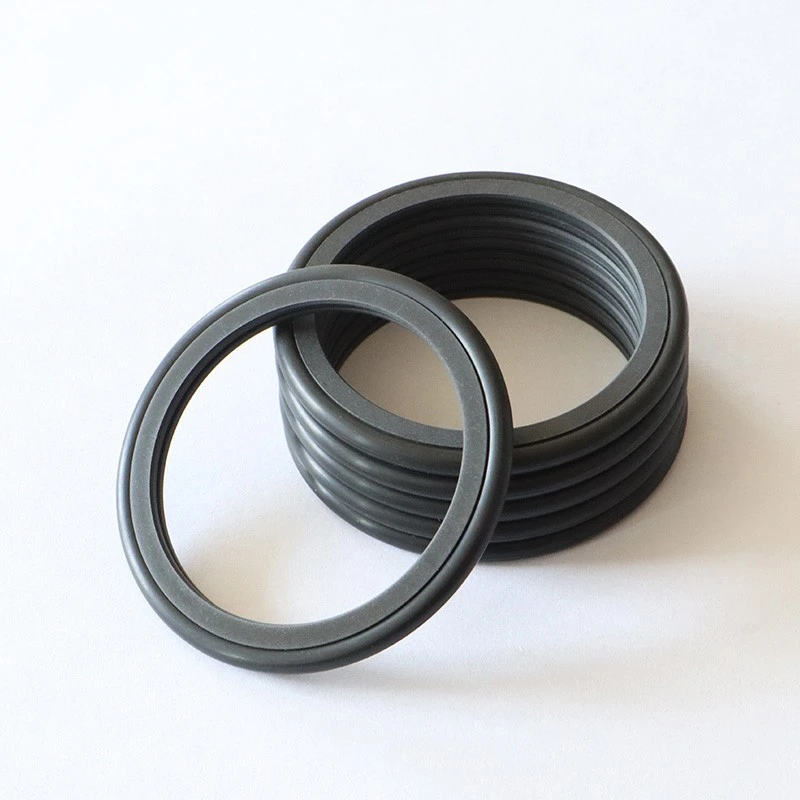

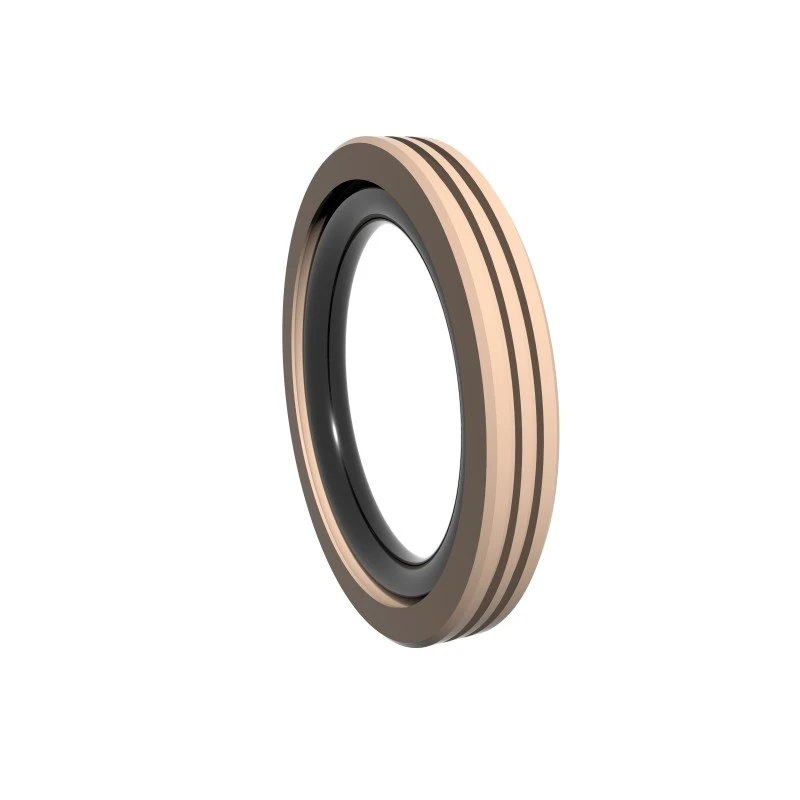

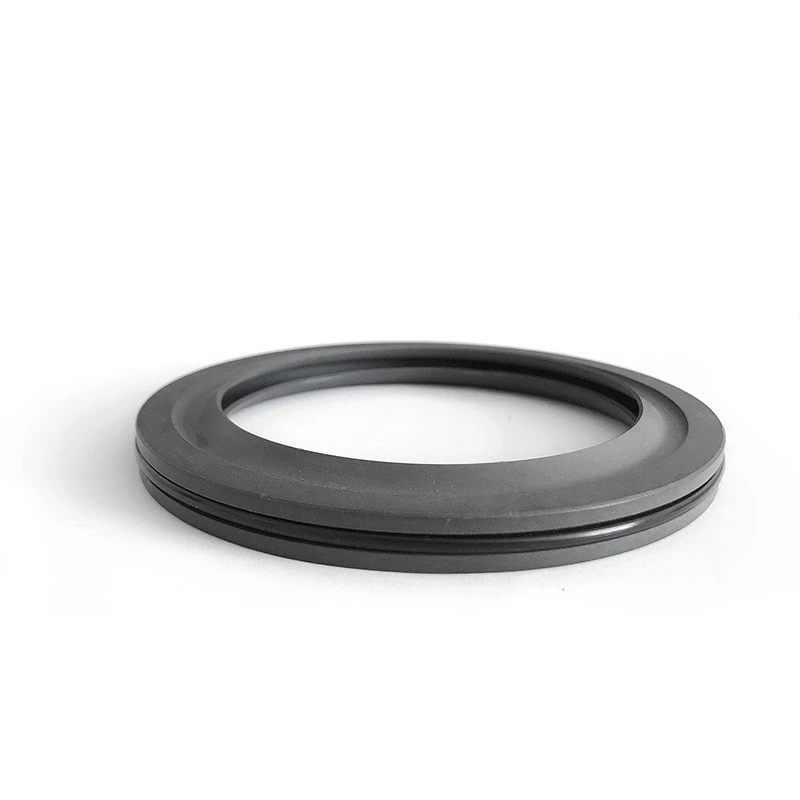

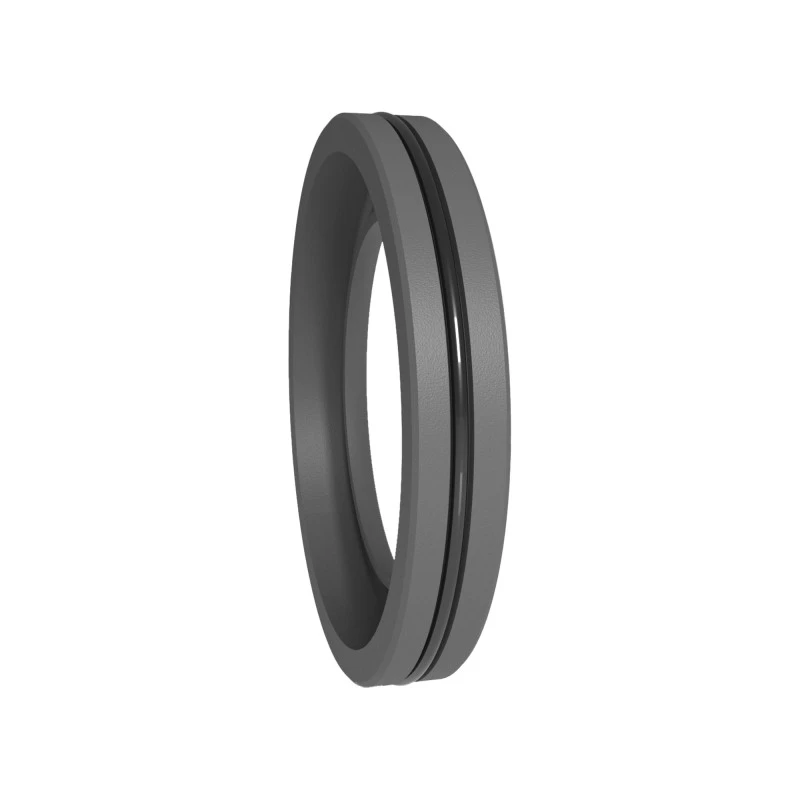

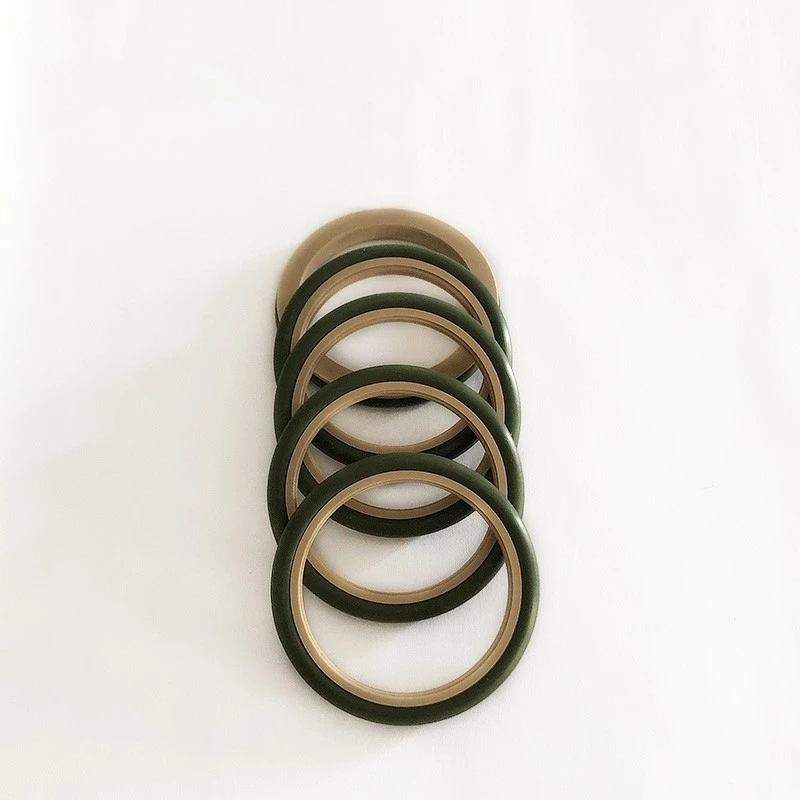

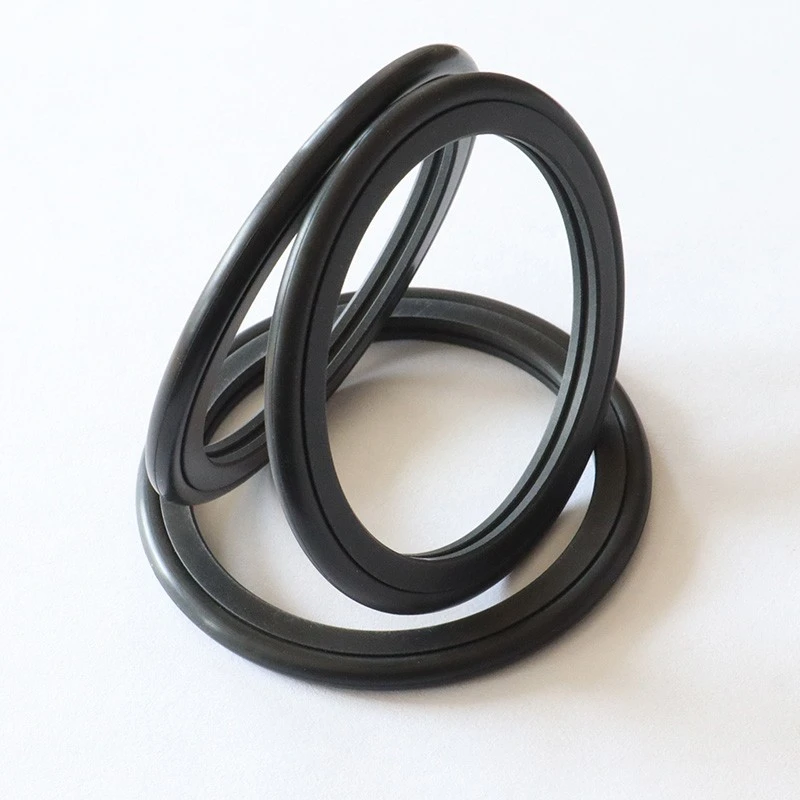

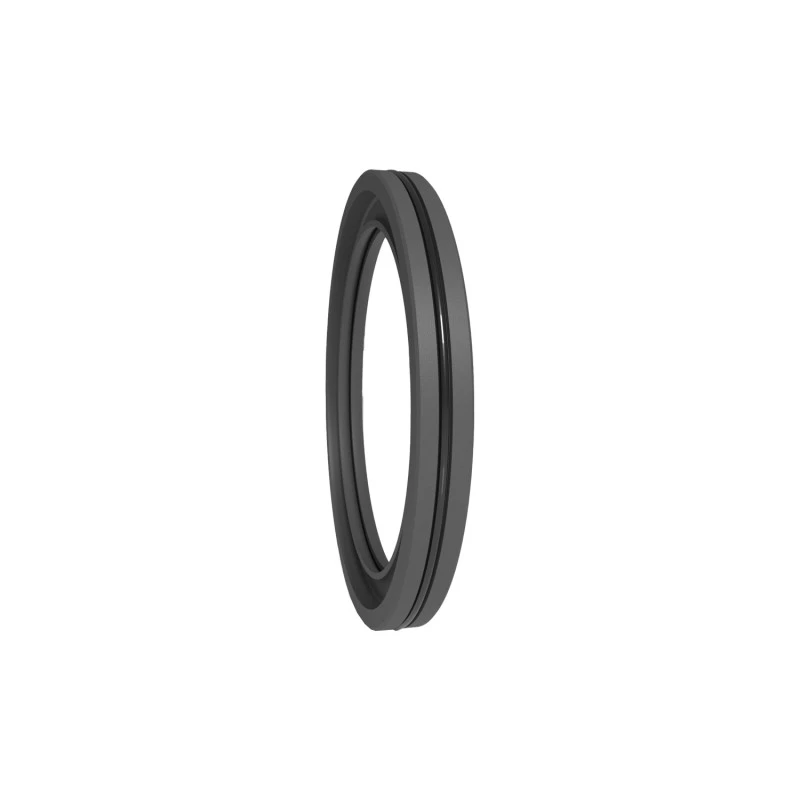

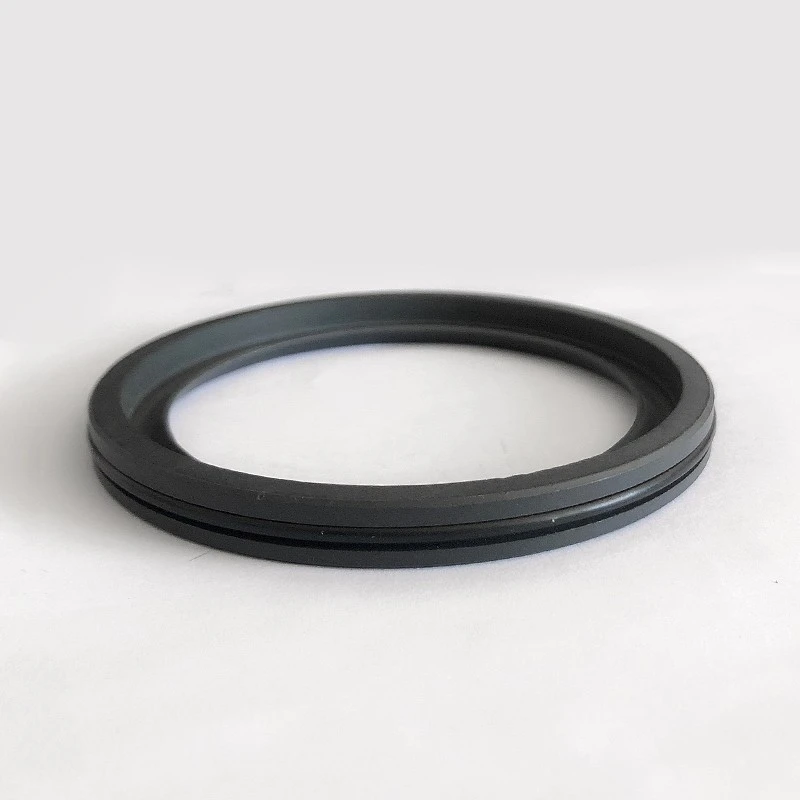

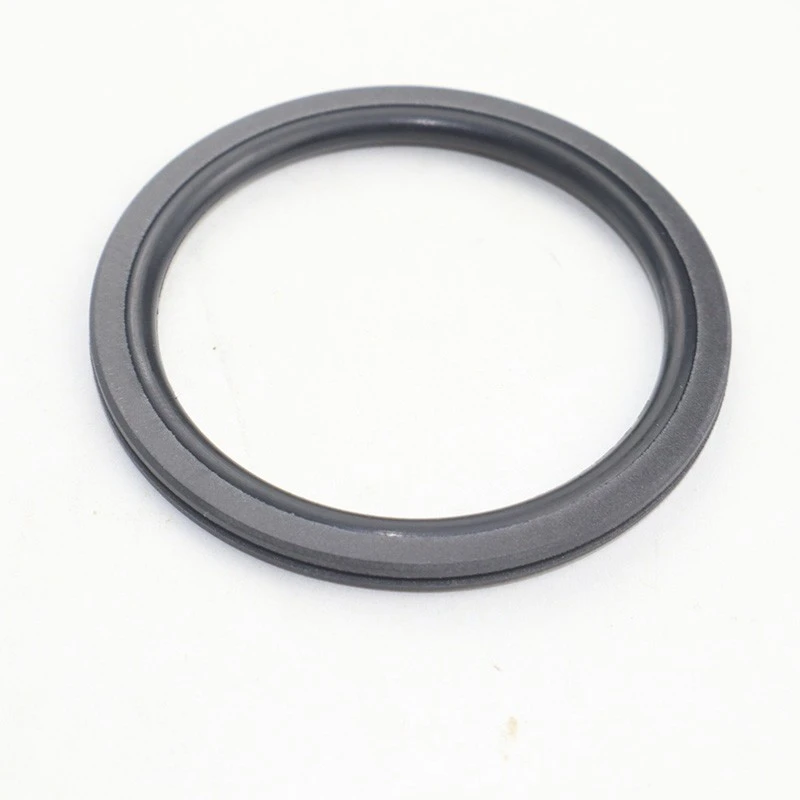

Řada RC2052 a RC2054 jsou vybaveny prsteny čtvercového těsnění s drážkou pro skladování oleje, které jsou vhodné pro hydraulické obousměrné těsnění. Struktura je kompaktní a podporuje prostředí tlaku vody.

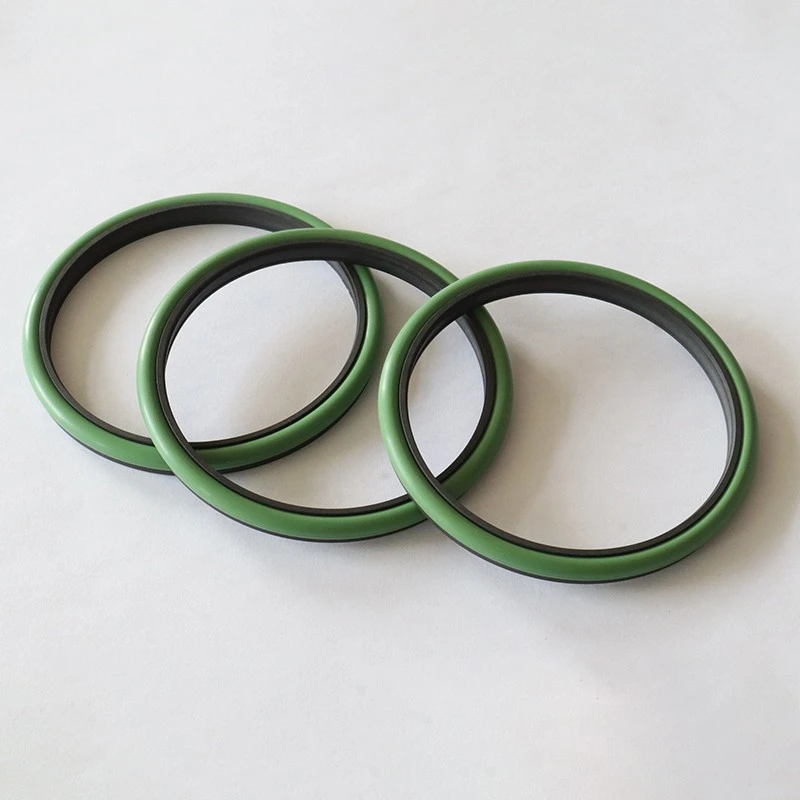

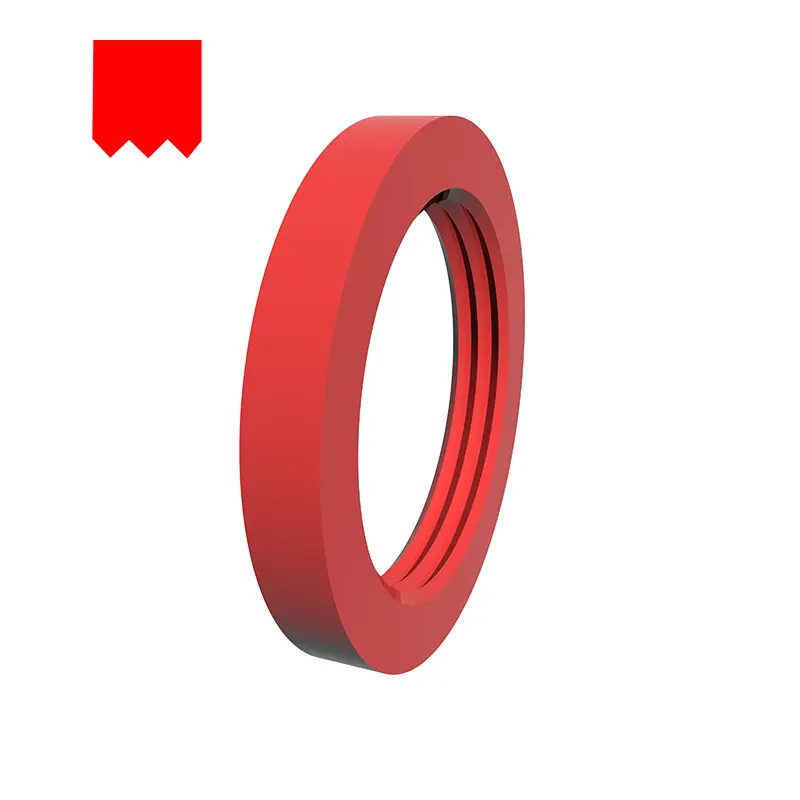

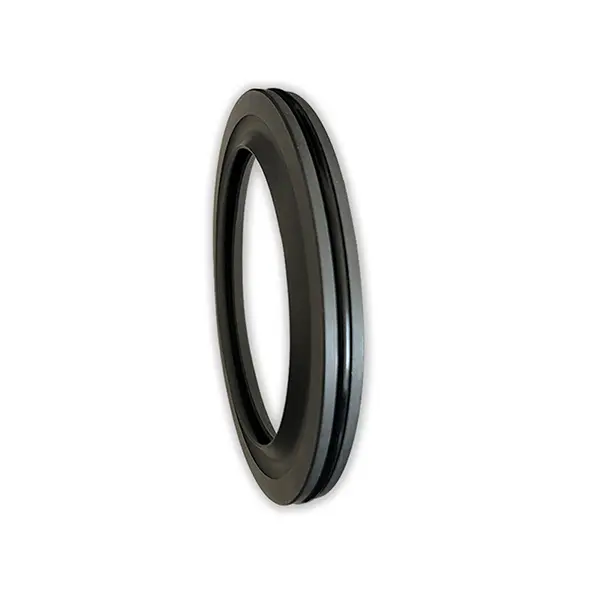

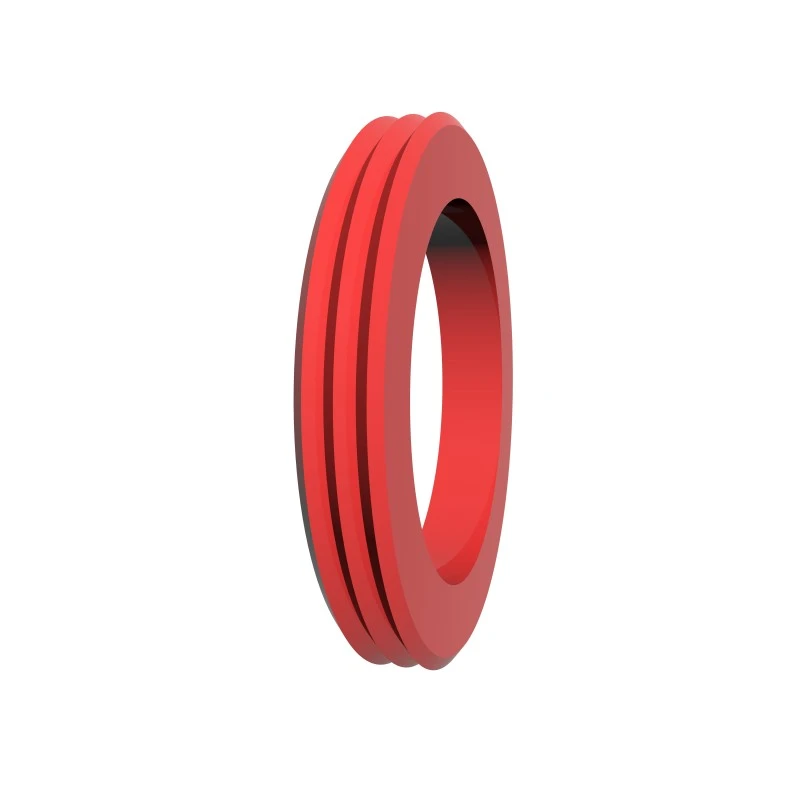

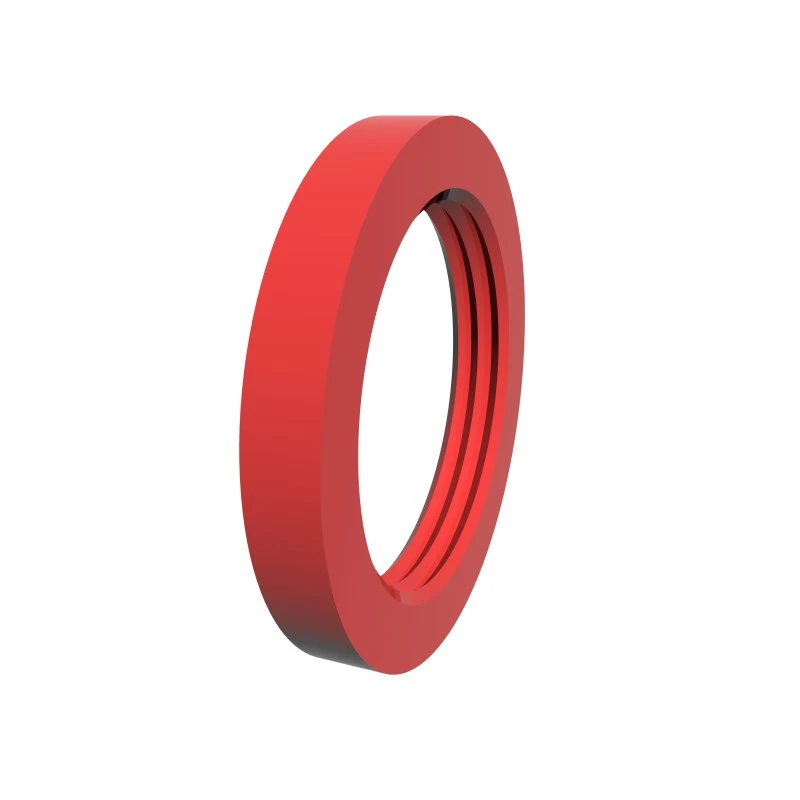

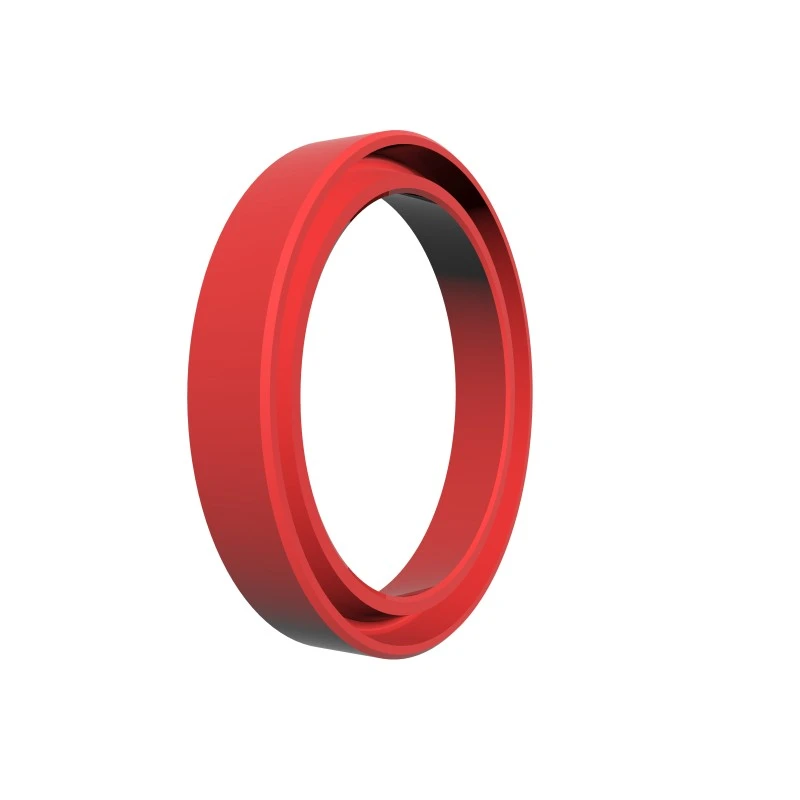

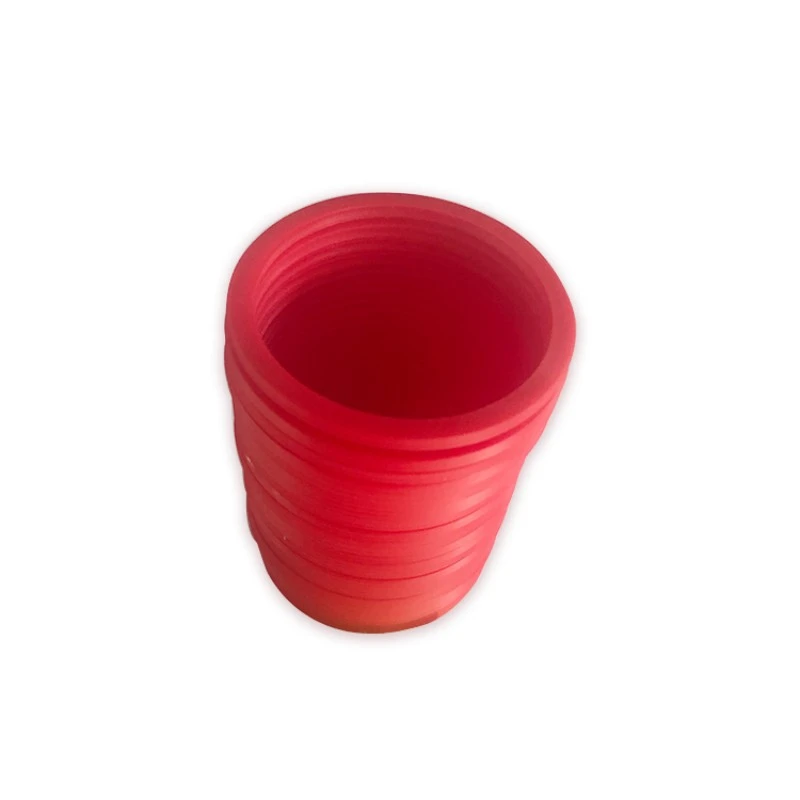

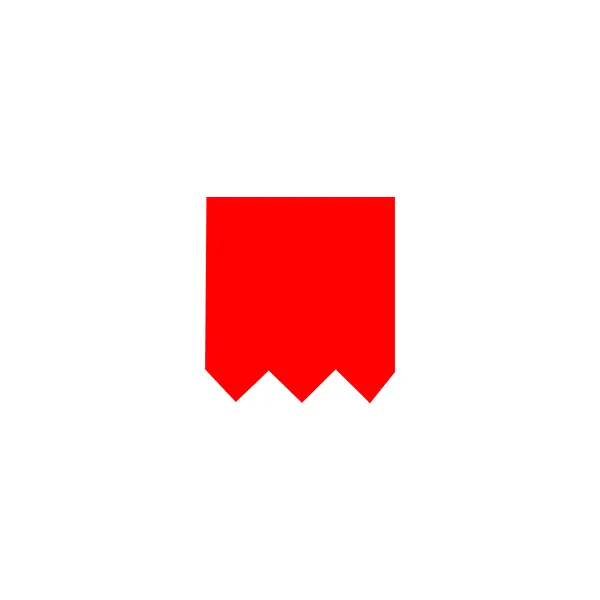

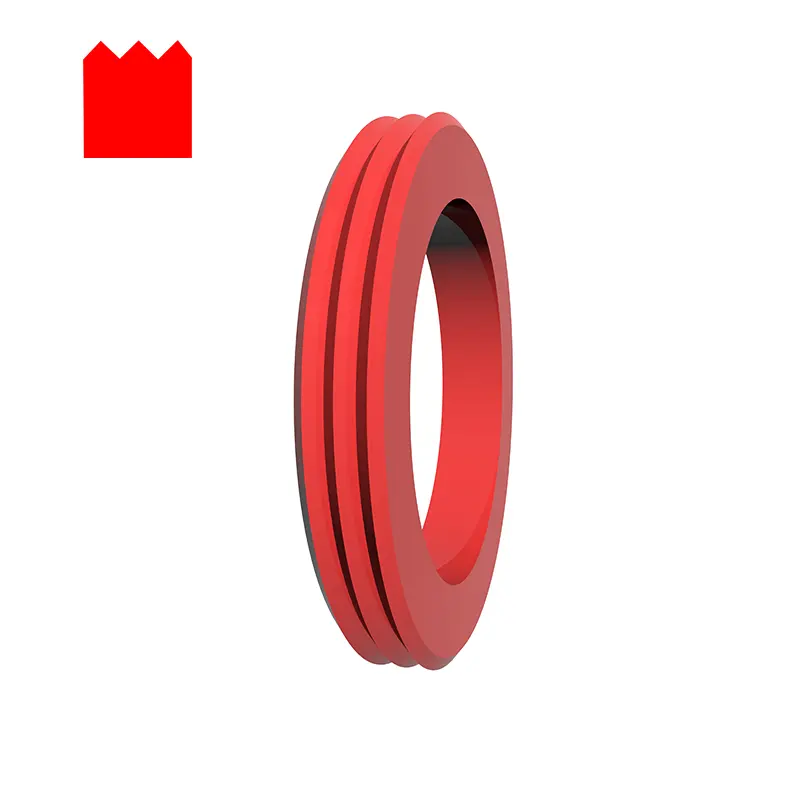

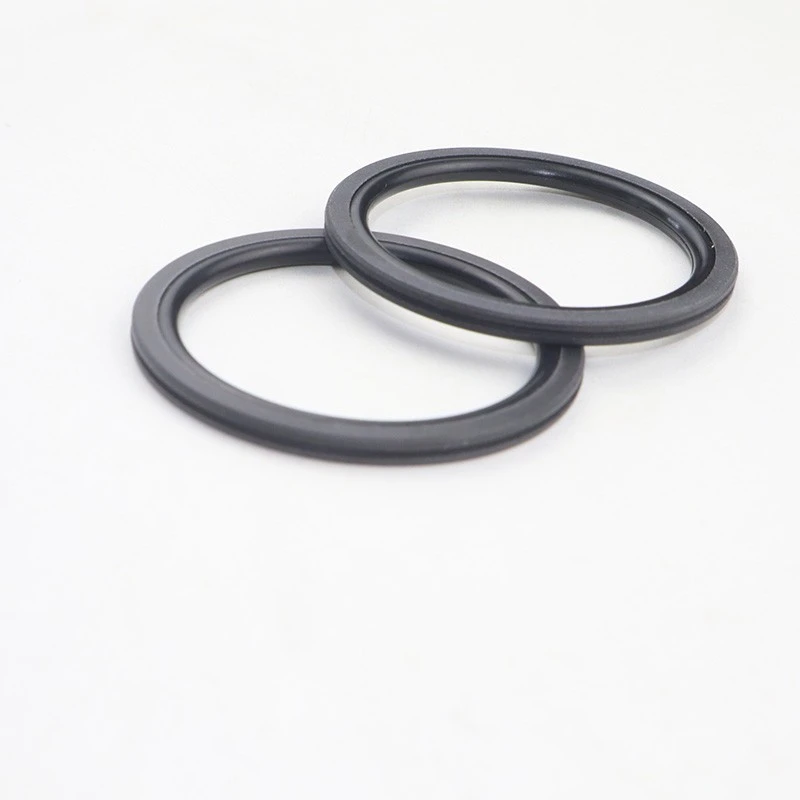

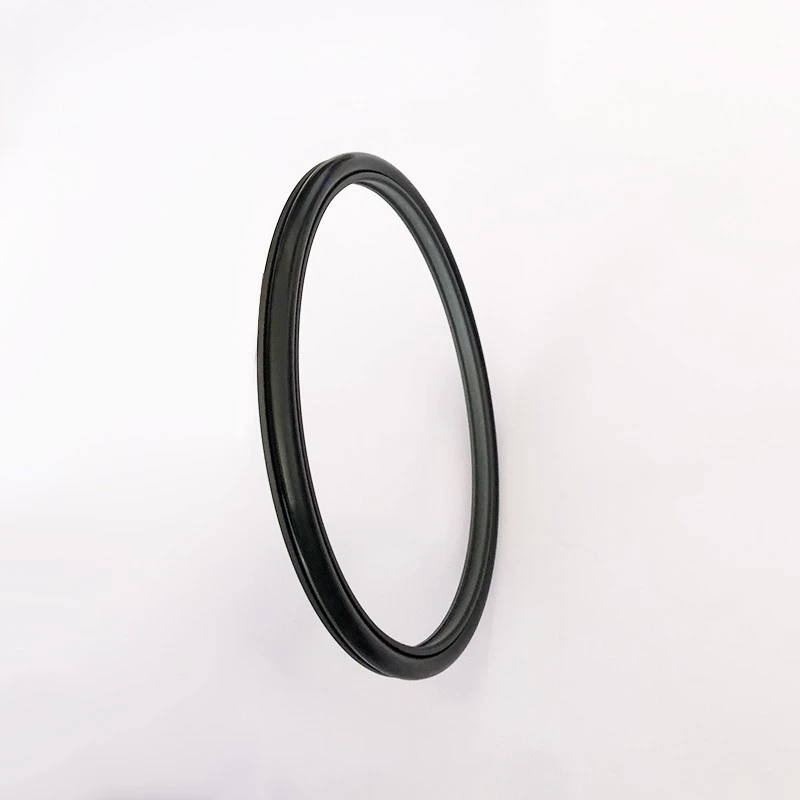

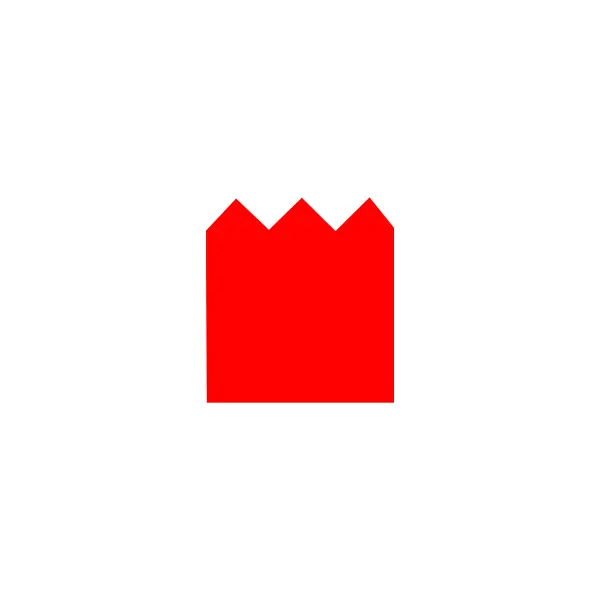

Série RCX17 a RCX18 jsou vyrobeny z vysoce výkonných materiálů PU, s konstrukcí průřezu zubů pro snadnou instalaci. Jsou vhodné pro těsnění rotační hřídele a rotační otvory a design drážky je zaměnitelný.

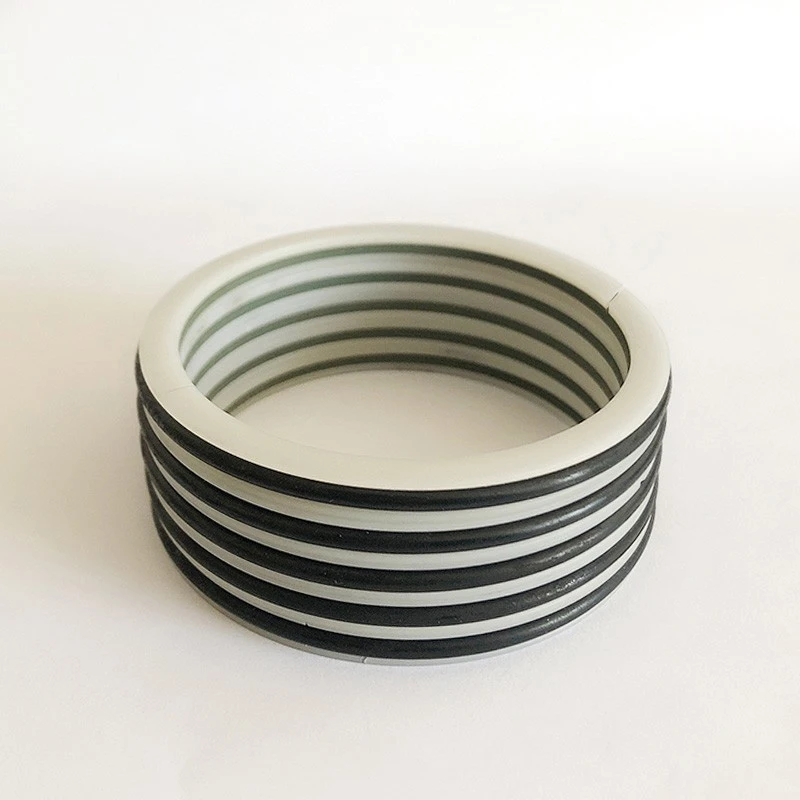

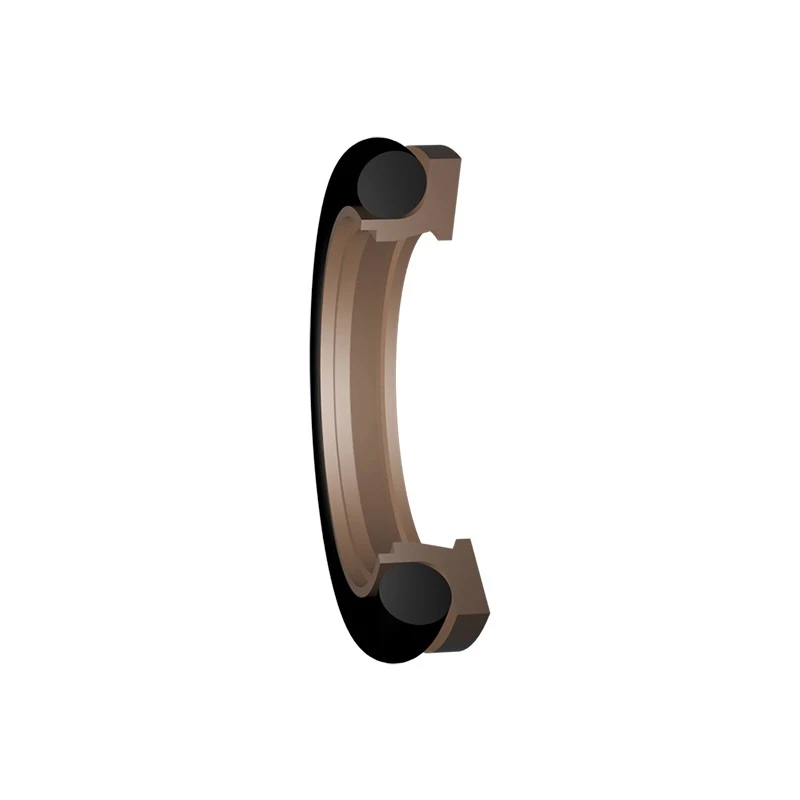

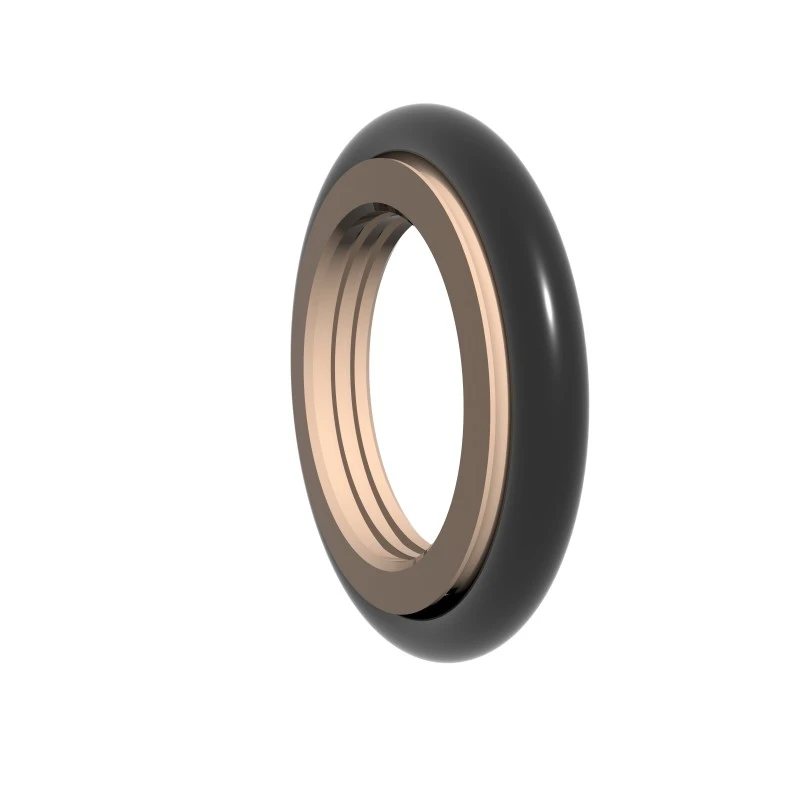

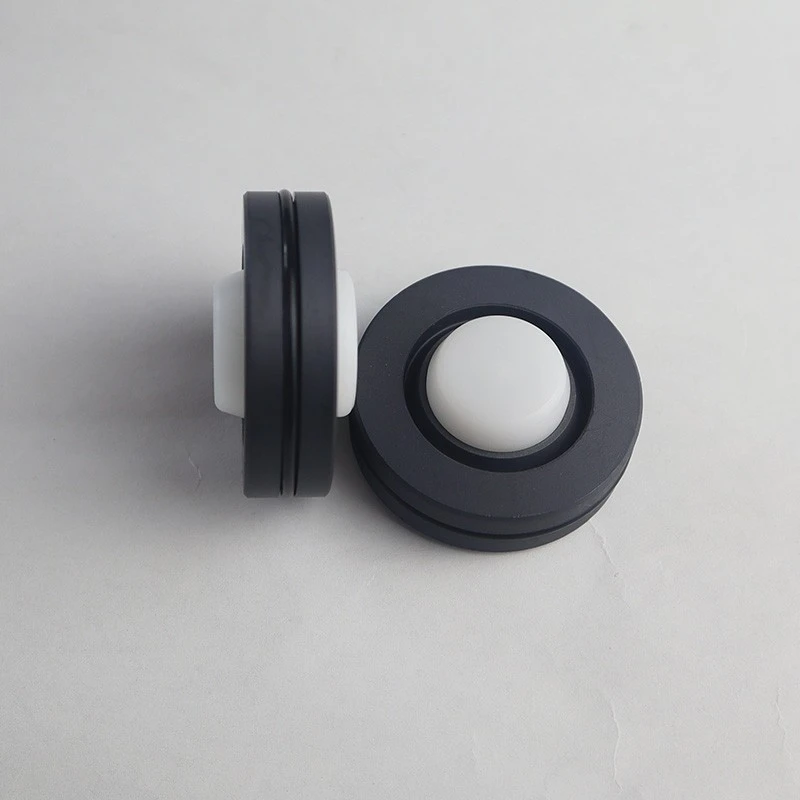

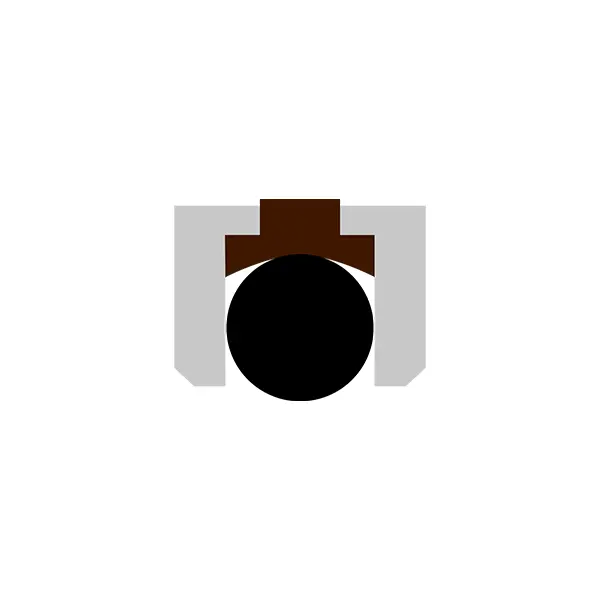

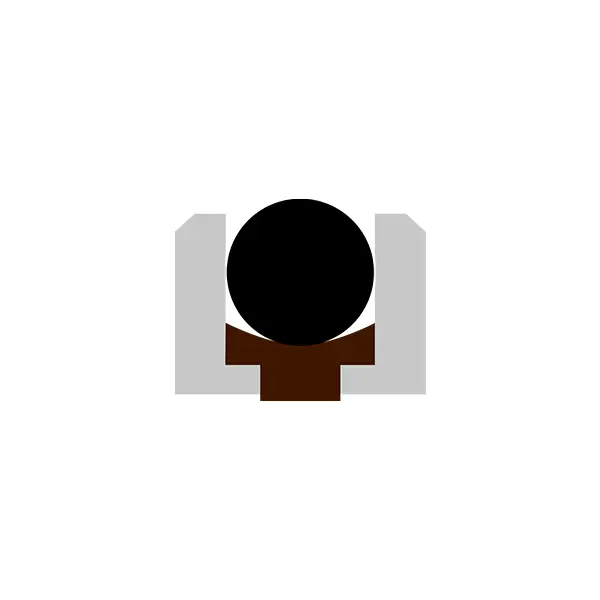

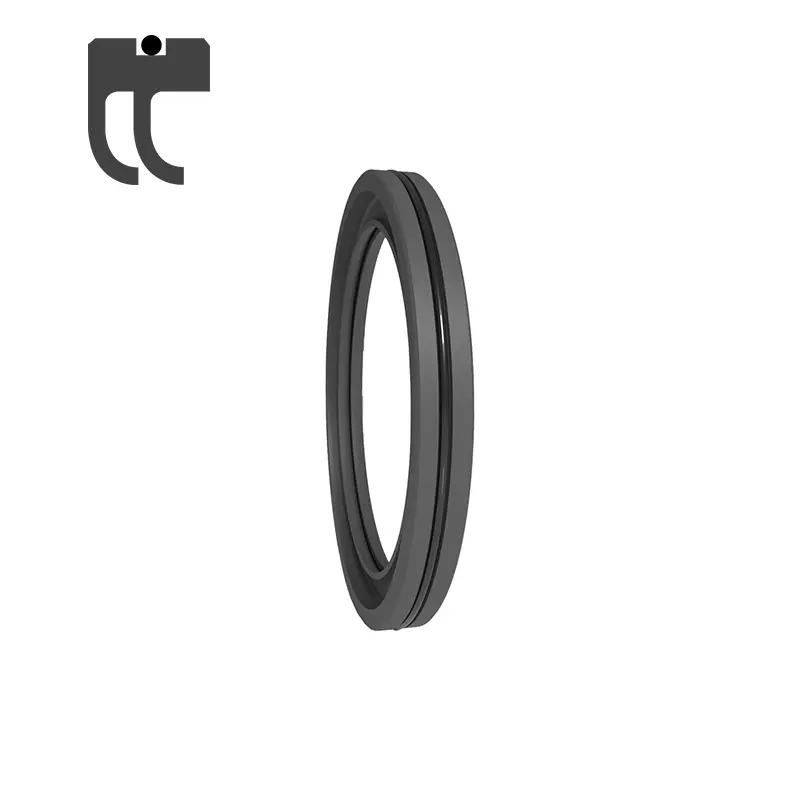

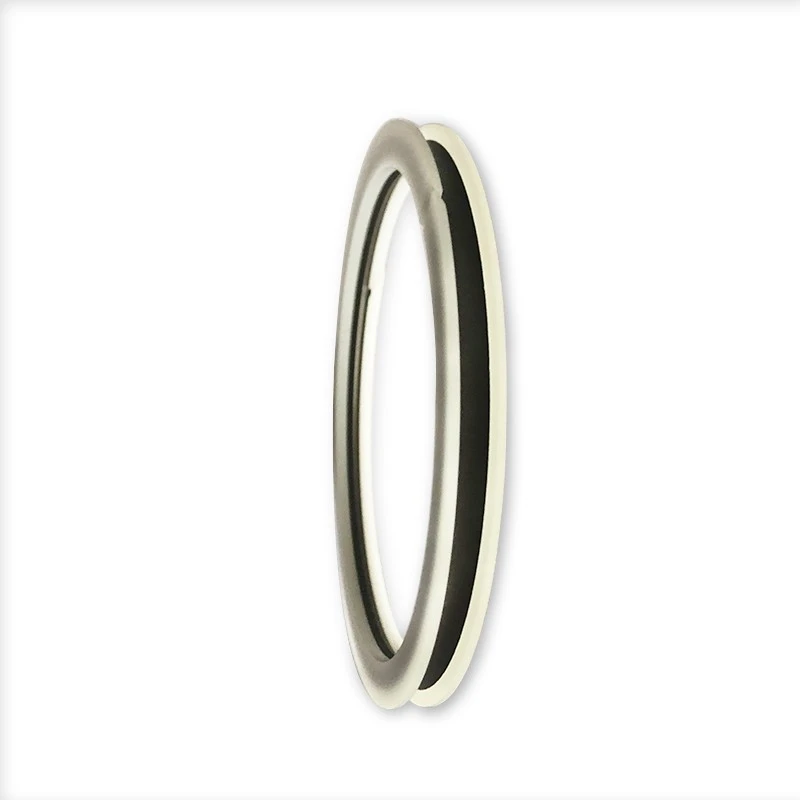

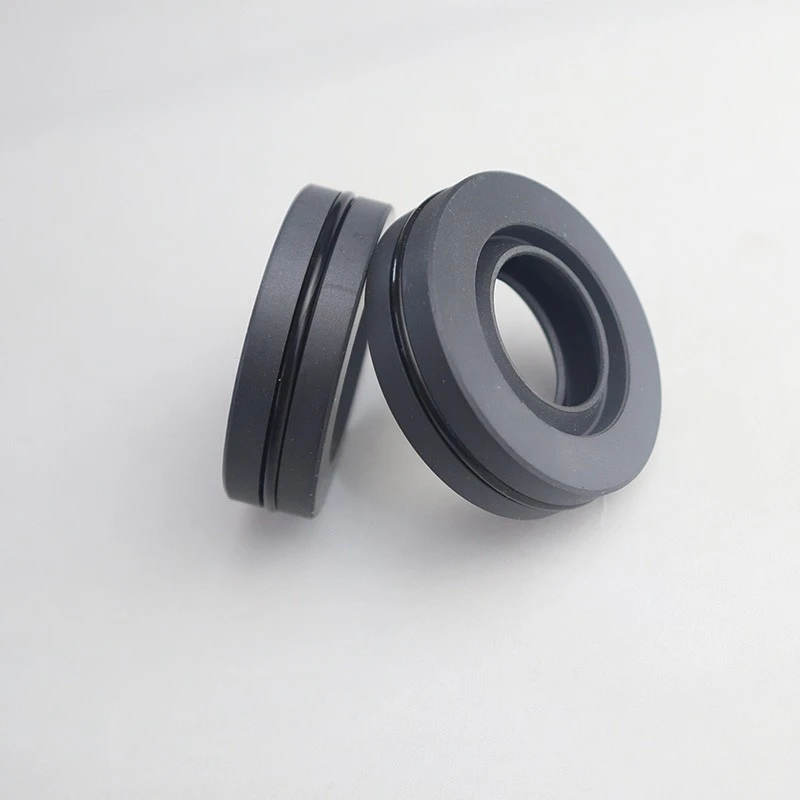

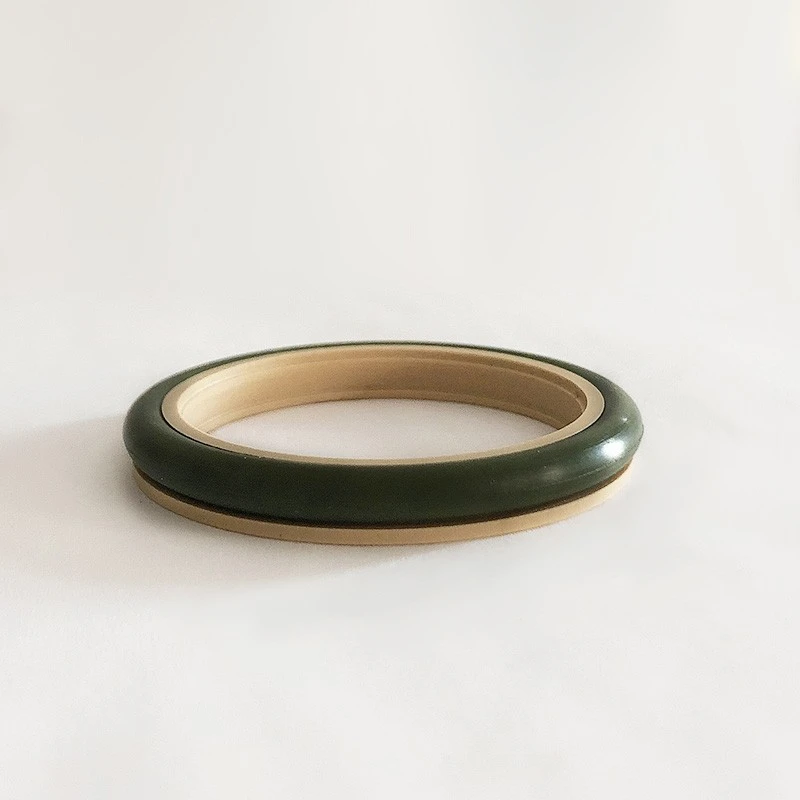

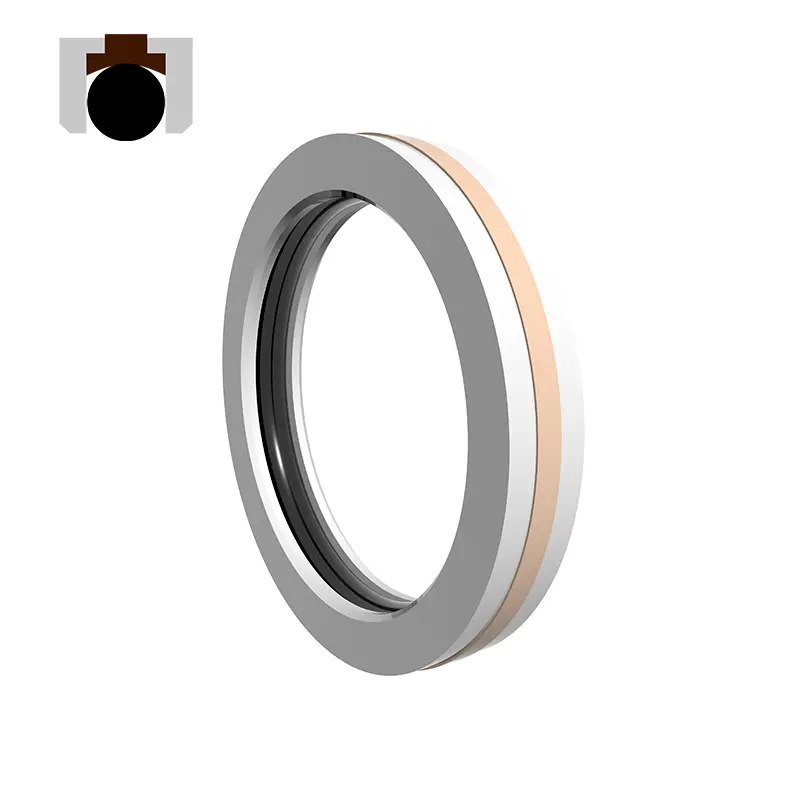

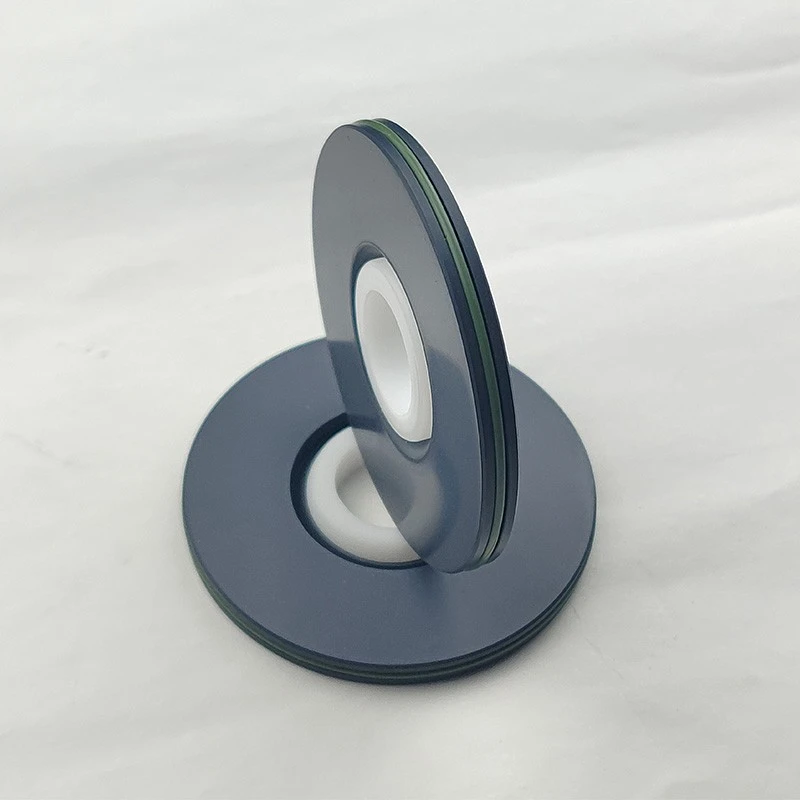

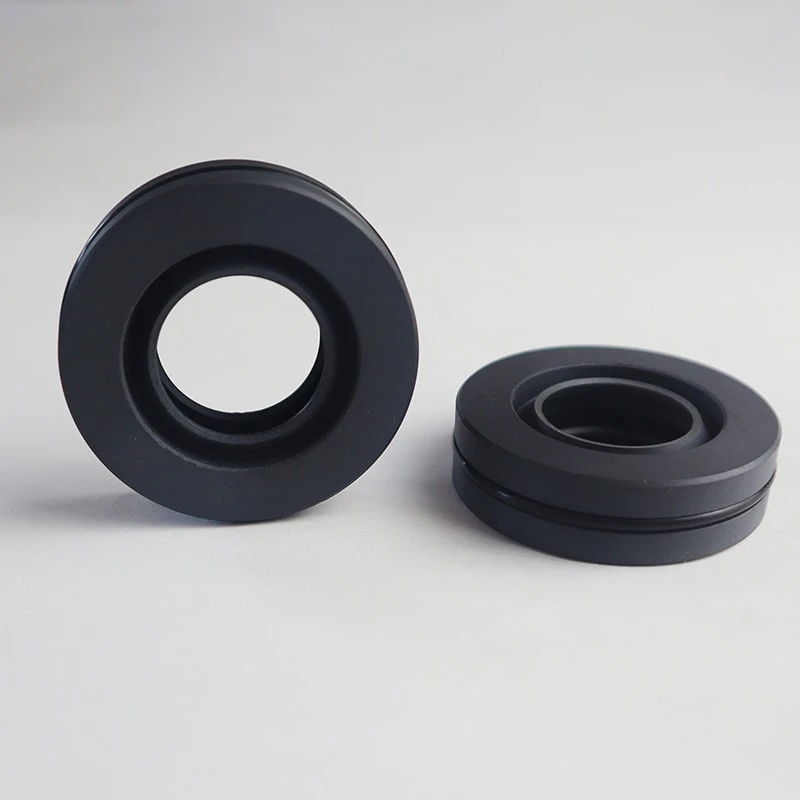

Série RDI a RDA jsou složeny z PTFE těsnicích kroužků, Plastových podpůrných prstenů a O-kroužků, které jsou vhodné pro vysokotlaké, nízkorychlostní, rotující obousměrné těsnění, vysokotlaké odpory, nízké tření a dlouhou životnost.

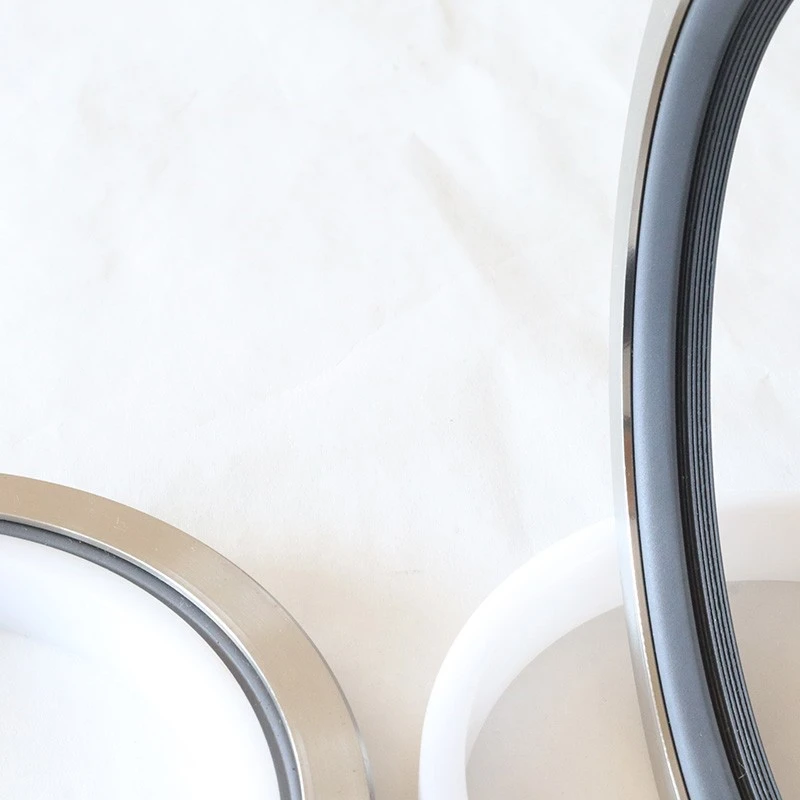

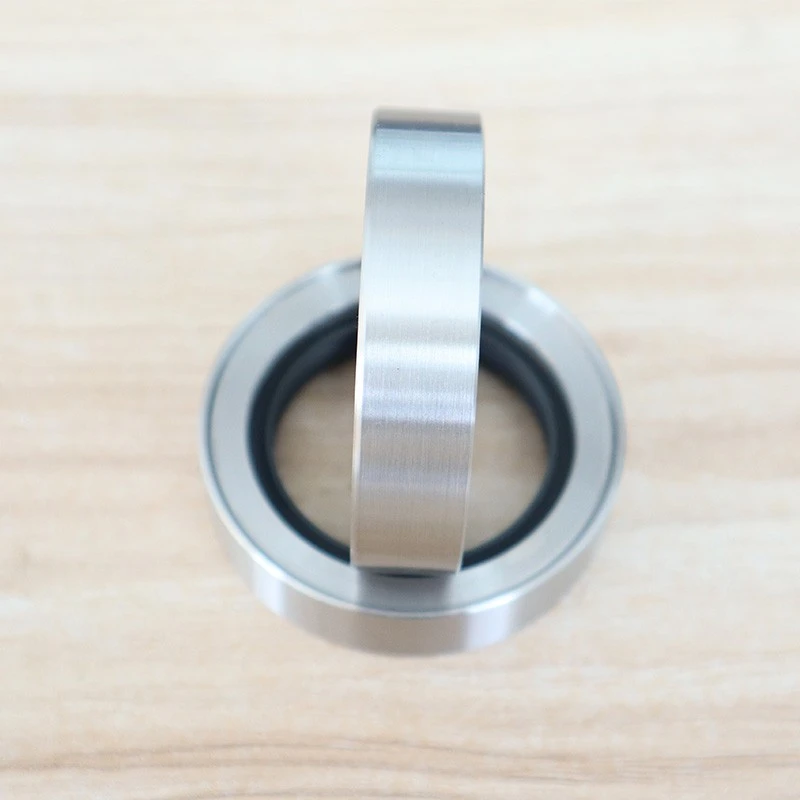

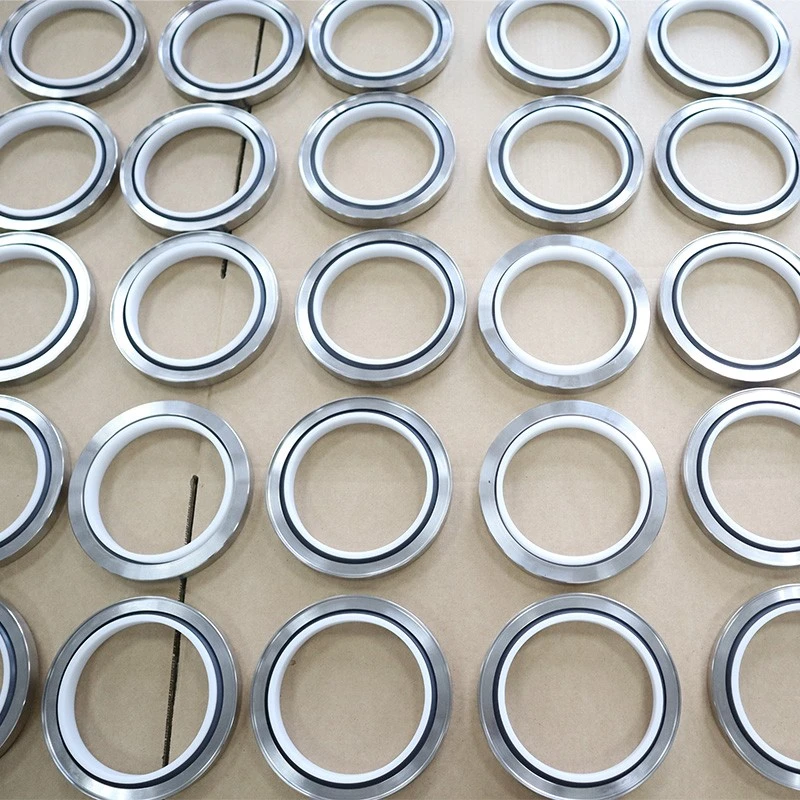

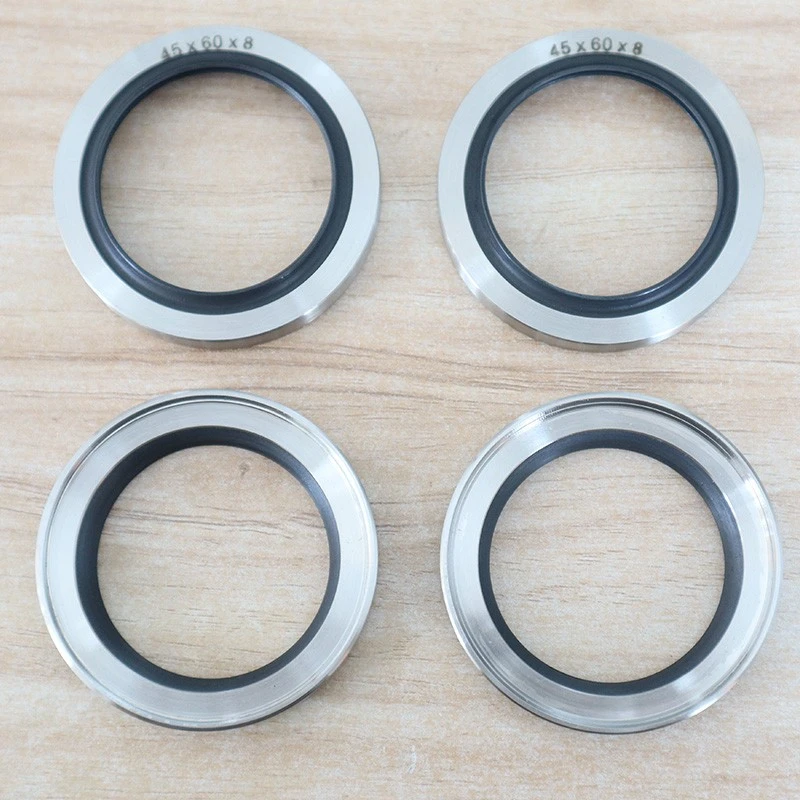

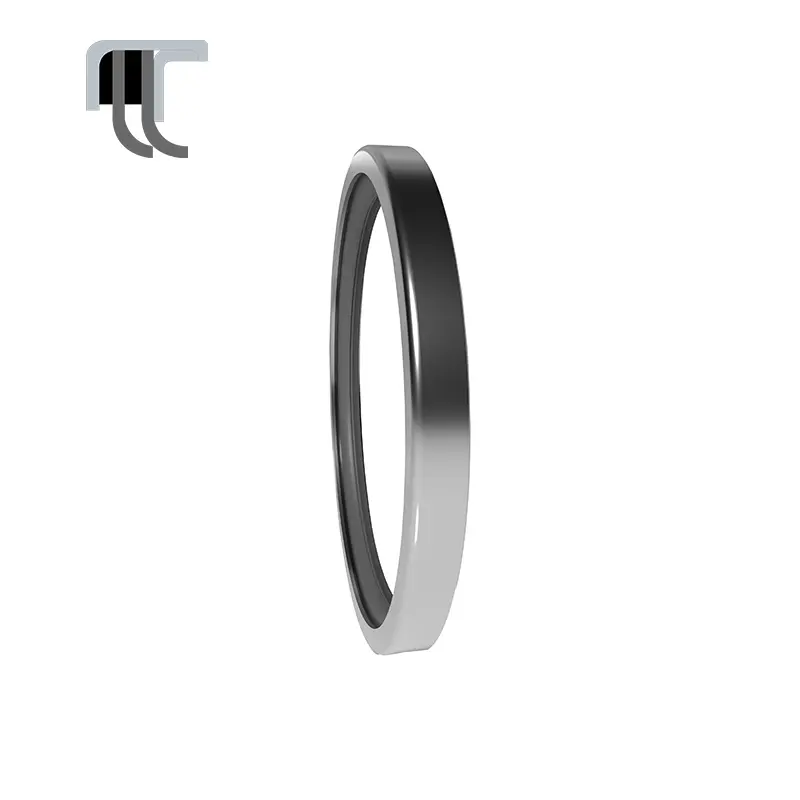

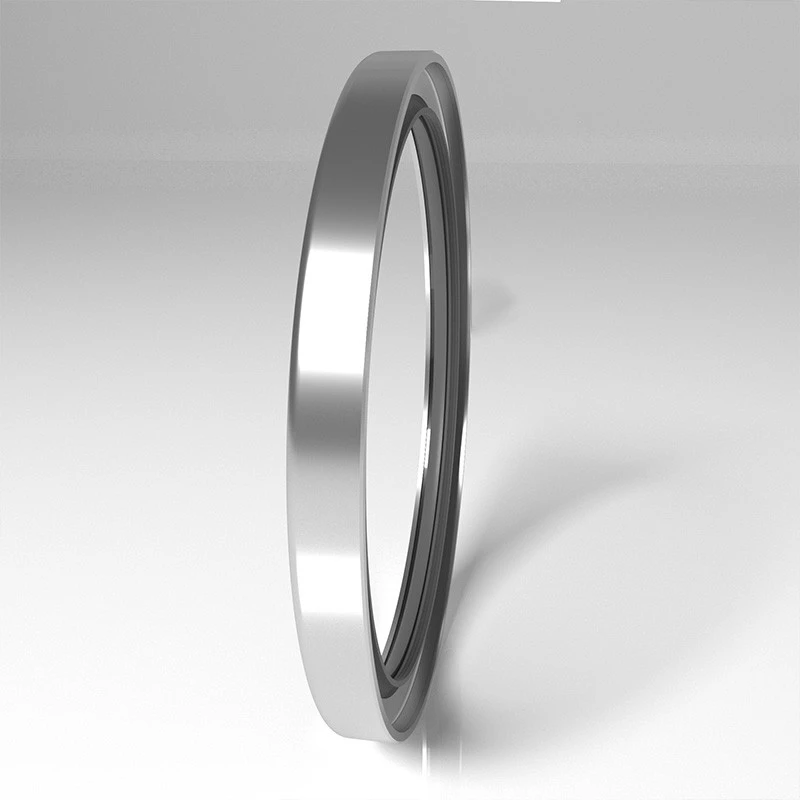

Těsnění oleje RCS Series PTFE obsahuje kovovou kostru a PTFE těsnicí ret, který je vhodný pro komplexní pracovní podmínky.
Série RC2057 série plné olejové těsnění PTFE je navrženo pro zvláštní příležitosti, které tradiční olejové těsnění nemohou splnit.

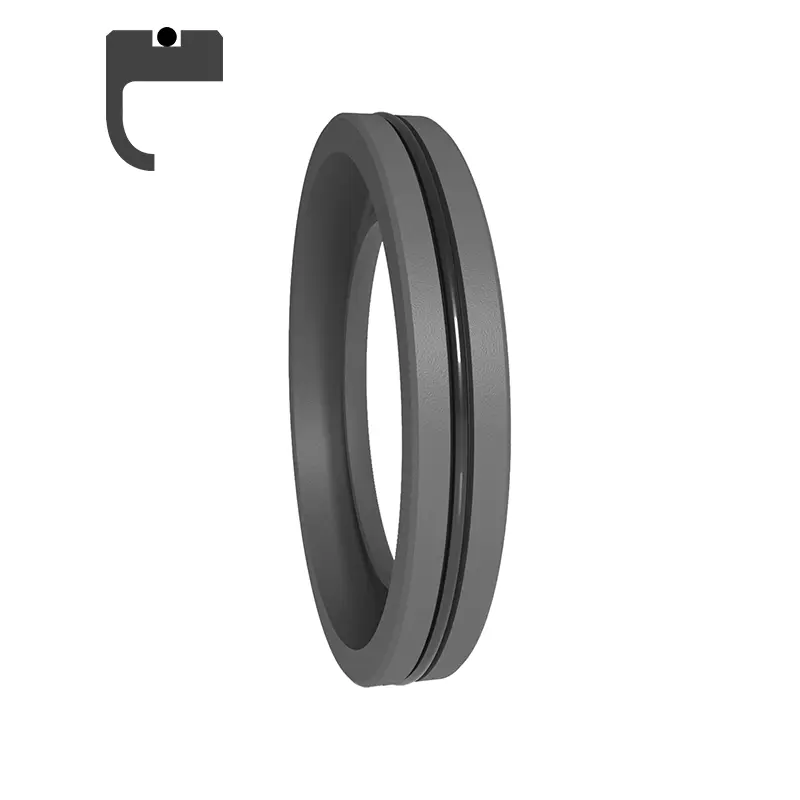

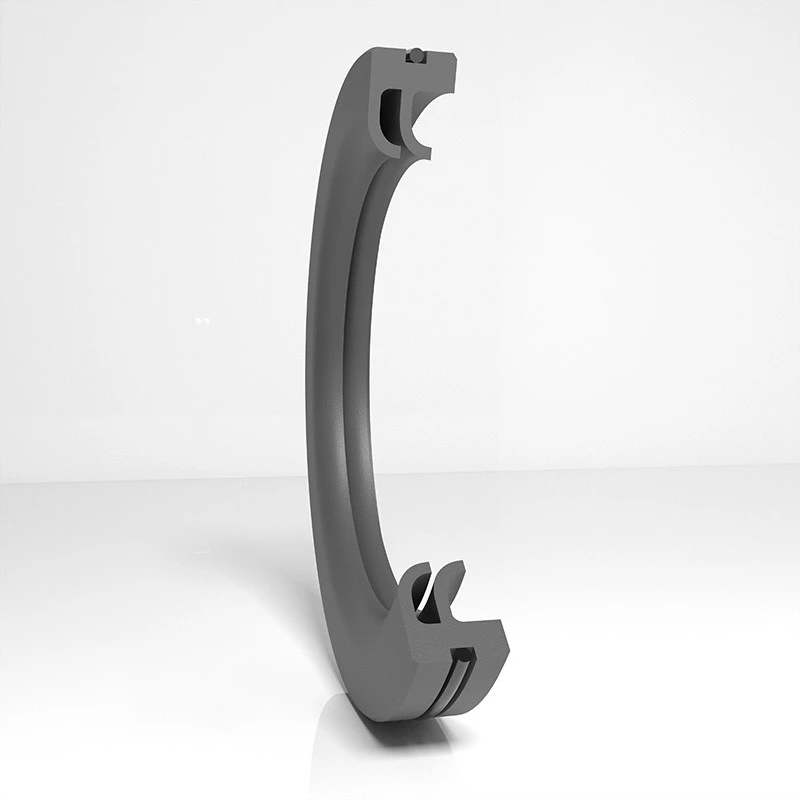

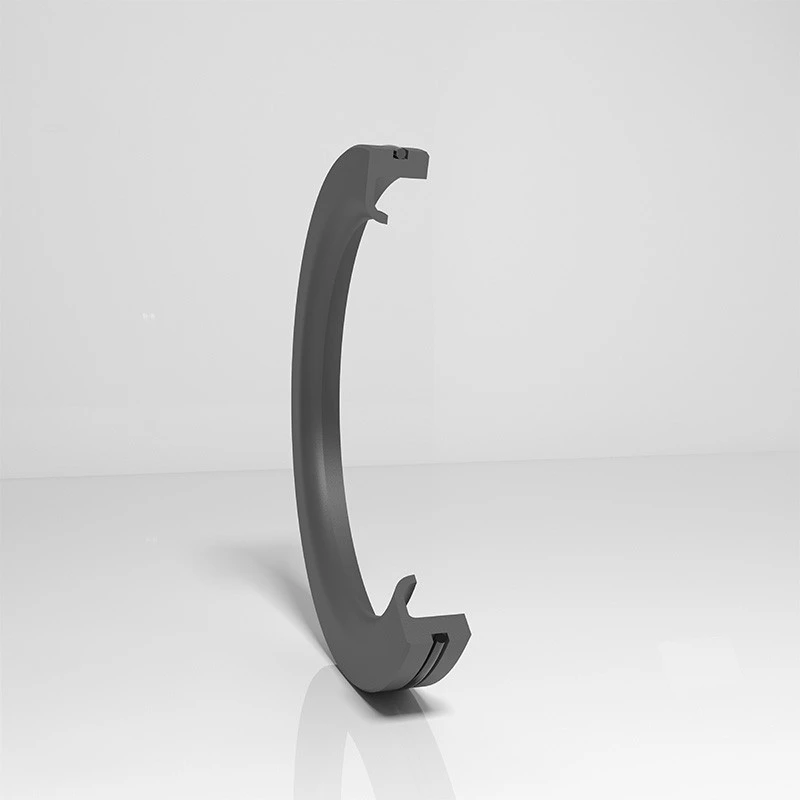

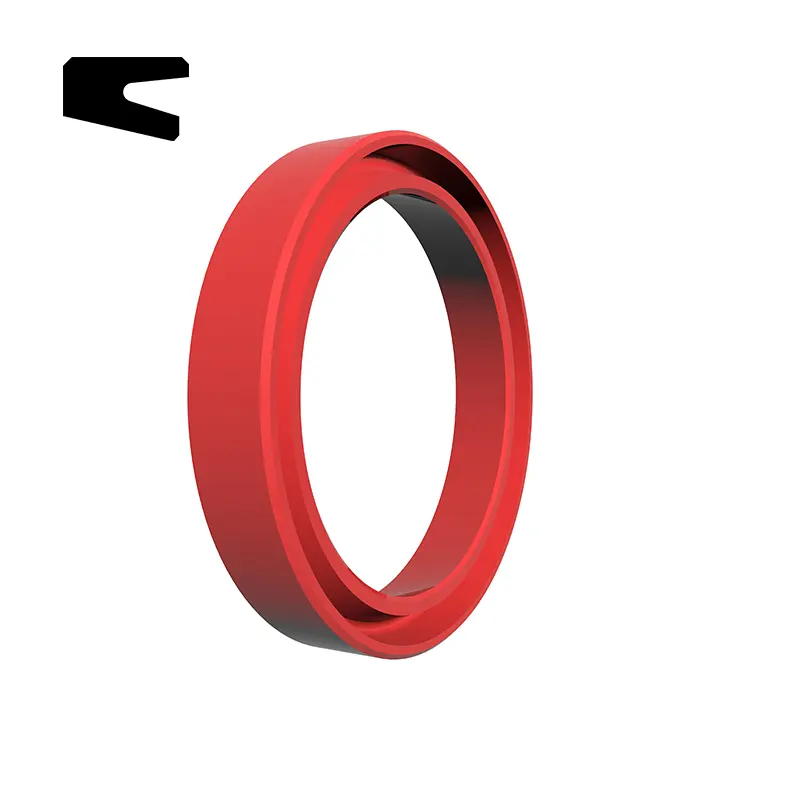

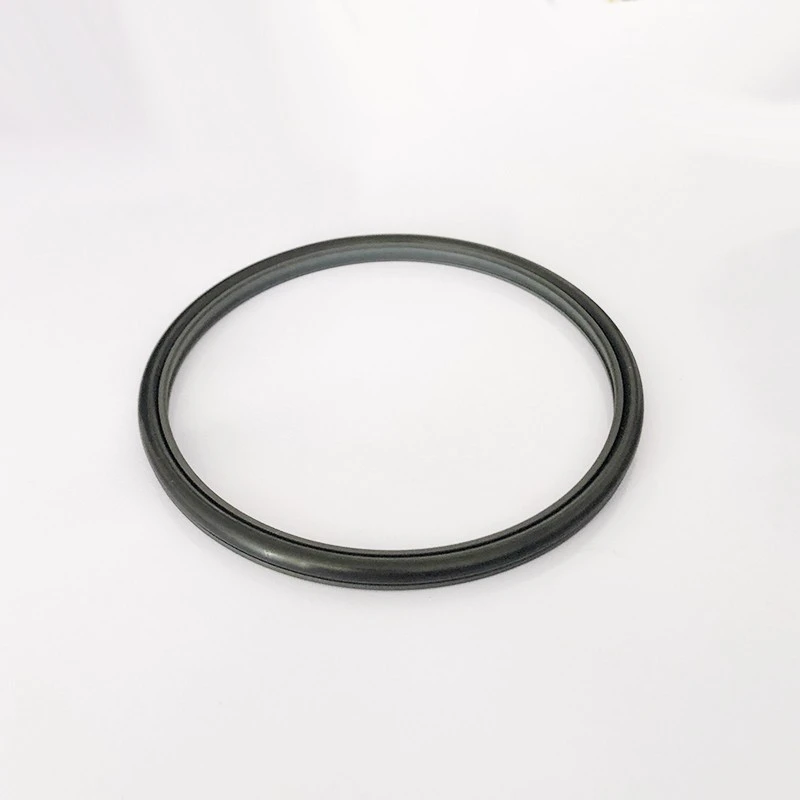

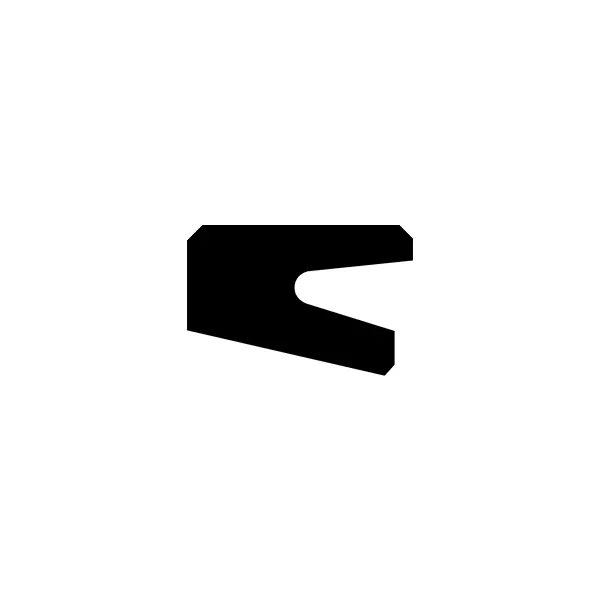

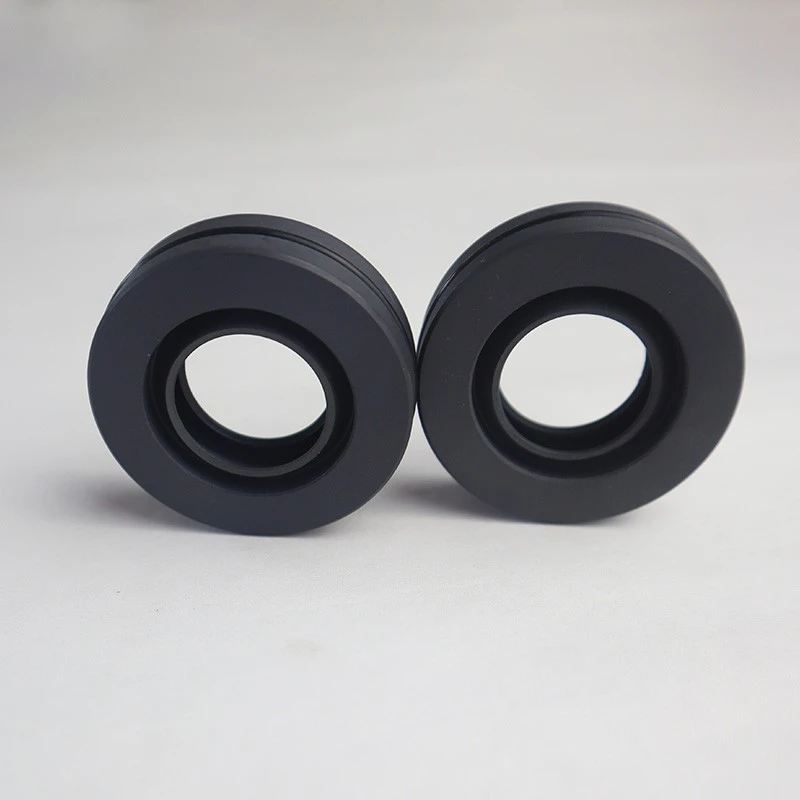

Řada RC2065 poskytuje jednosměrné tlakové těsnění pro rotující hřídele, s jednoduchou strukturou a snadnou instalací. Materiály mohou být nitrilní guma (NBR) nebo fluororubber (FKM).
Různá těsnění Ruichen Seal mají vlastnosti vysokého života, nízkého tření, vynikajícího těsnění a kompaktní struktury. Oni se široce používají v hydraulických systémech, pneumatických zařízeních, zařízeních s tlakem vody, vysokotlaké rotující stroji a průmyslovém vybavení atd., Které vám poskytují spolehlivé vysoce výkonné těsnicí roztoky.
Funkce a aplikace produktu:
Funkce produktu:
Dlouhý život: Vysoce kvalitní materiály a strukturální design prodlužují životnost.
Nízké tření: Materiály PTFE a PU snižují odolnost proti běhu a zlepšují účinnost.
Dobré těsnění: Speciální design skladovací nádrže na rty a olej zajišťuje vynikající výkon těsnění.
Kompaktní struktura: design malého prostoru, vhodný pro různé instalační prostředí.
Široce použitelné: Vhodné pro hydraulické, pneumatické, tlak vody a vysoký tlak, vysoká rychlost, nízkou rychlost a jiné pracovní podmínky.
Oblasti aplikace:
Hydraulický systém, pneumatické vybavení, zařízení tlaku vody.
Vysokotlaké rotující stroje, nízkorychlostní vybavení s těžkým zatížením.
Průmyslové vybavení, strojírenské stroje, automobilové a letecké a další pole.
Výběr materiálu:
1. Lze vybrat odpovídající materiál O-kroužek: R01 nitrilní guma (NBR), R02 Fluororubber (FKM) atd.
2. Těsnicí kroužek Materiál: Standardní materiál PTFE4, Ostatní volitelné materiály PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Materiál: HPU.

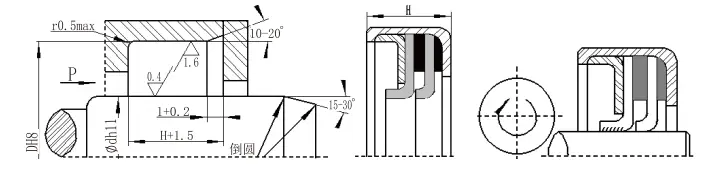

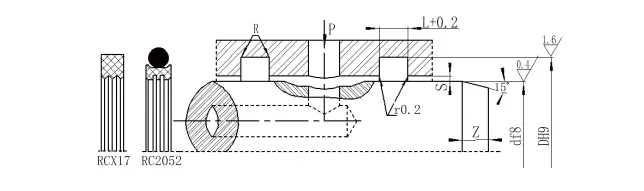

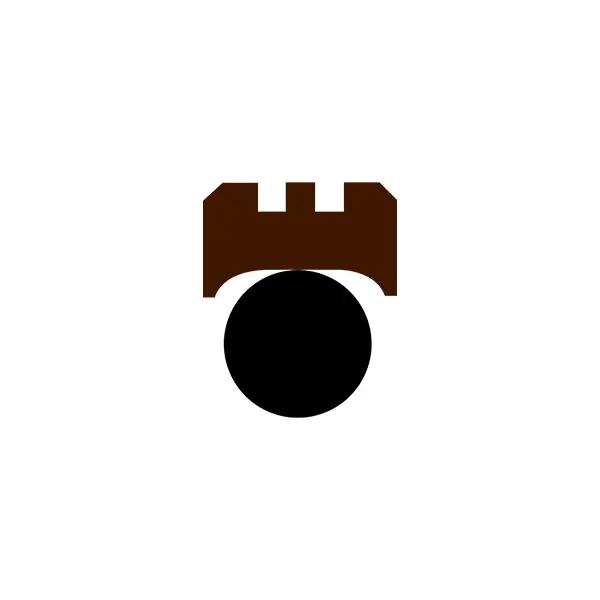

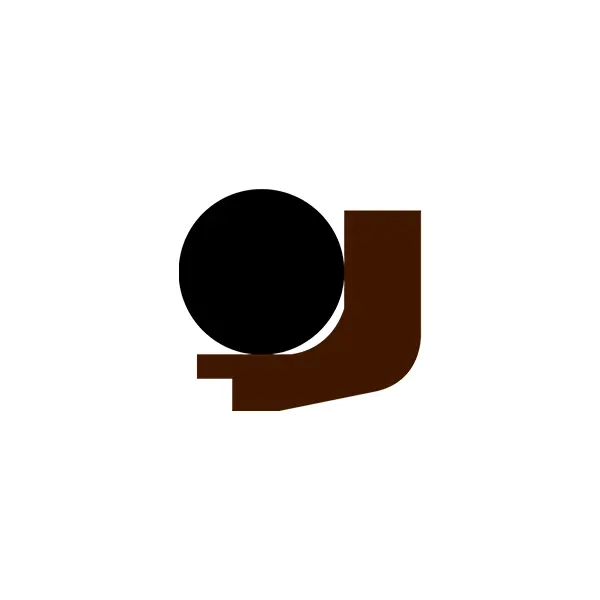

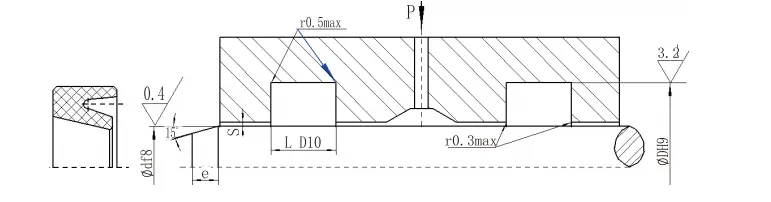

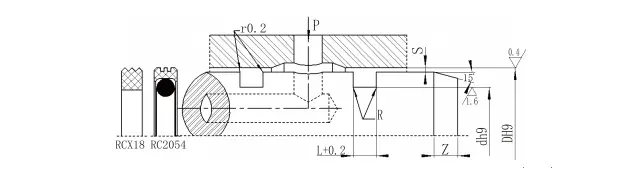

Strukturální diagram
Objednací model RC2052-80X91X4.2-PTFE3-Ro1 Model-DXDXL-MATERIAL Kód Pořadí modelu RCX17-80X91X4.2-HPU Model-DXDXL-Materiální kód
Objednací model RC2054-80X69X4.2-PTFE3-Ro1 Model-D*D*L-Materiální kód model RCX18-80X69X4.2-HPU Model-D*D*L-Materiální kód

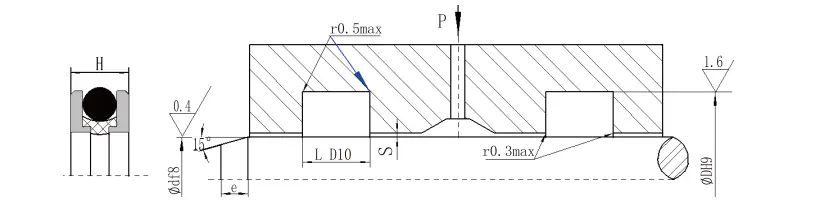

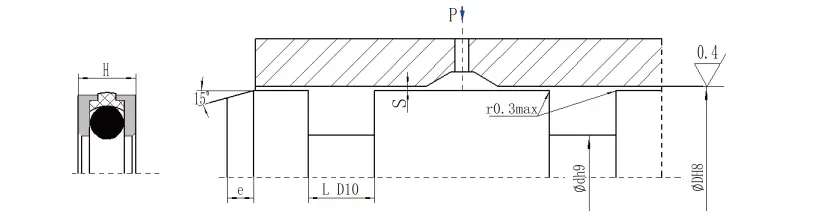

Instalační rozměry RDI
| DF8 | Dh9 | L d10 | H | Mezery | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | D+13,8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Poraďte se prosím s naší společností | ||||
Délka zkosení
| Rozsah průměru tyče | Délka zkosení ≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Instalační rozměry
| DH8 | Dh9 | L d10 | H | Mezery | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Délka zkosení
| Rozsah průměru tyče | Délka zkosení ≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

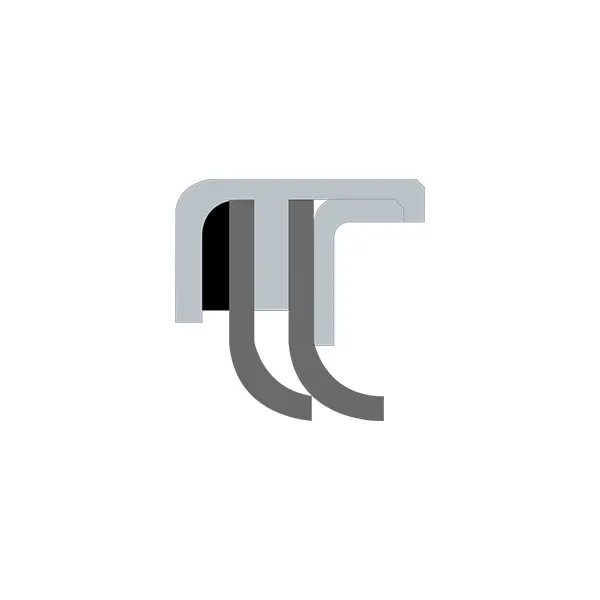

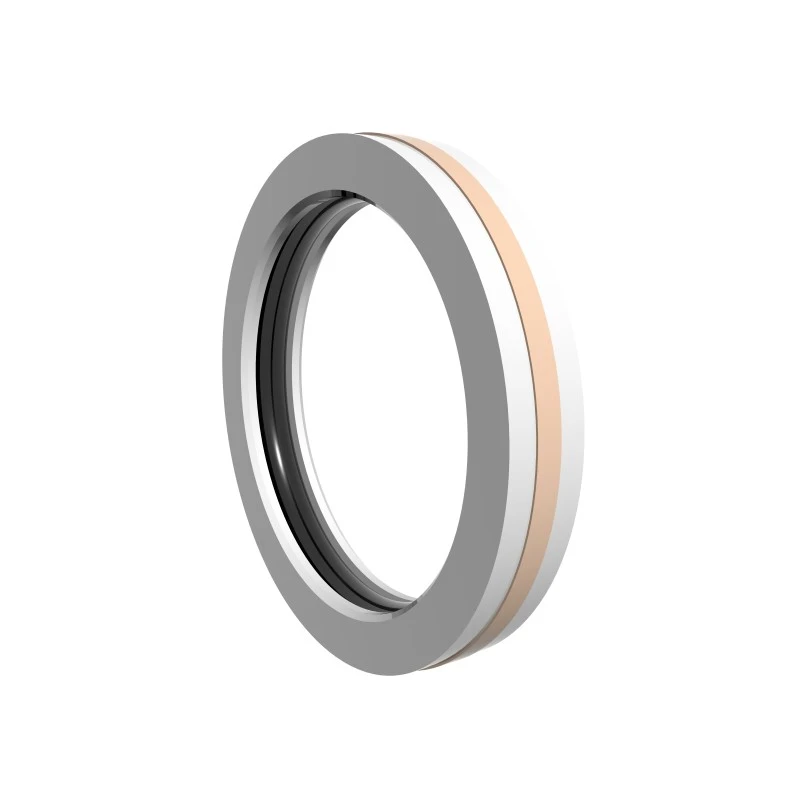

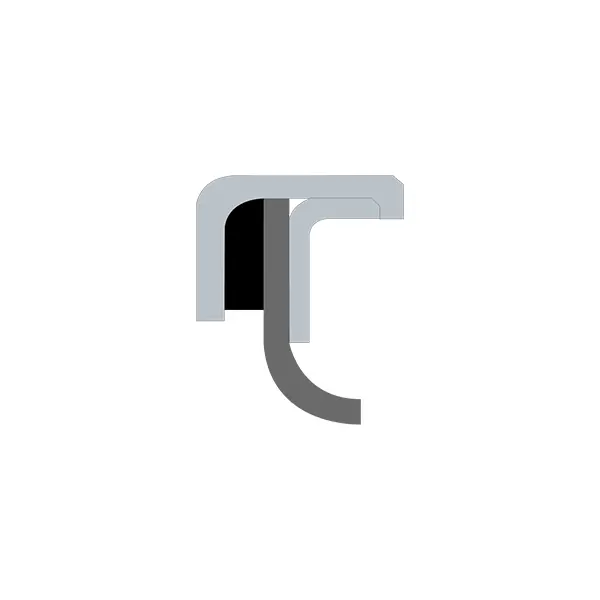

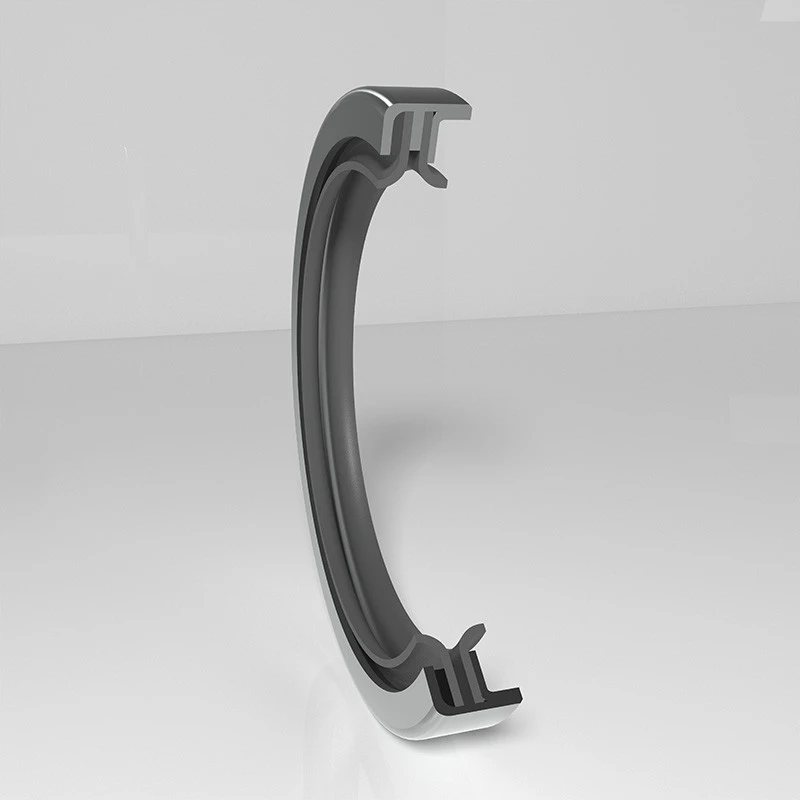

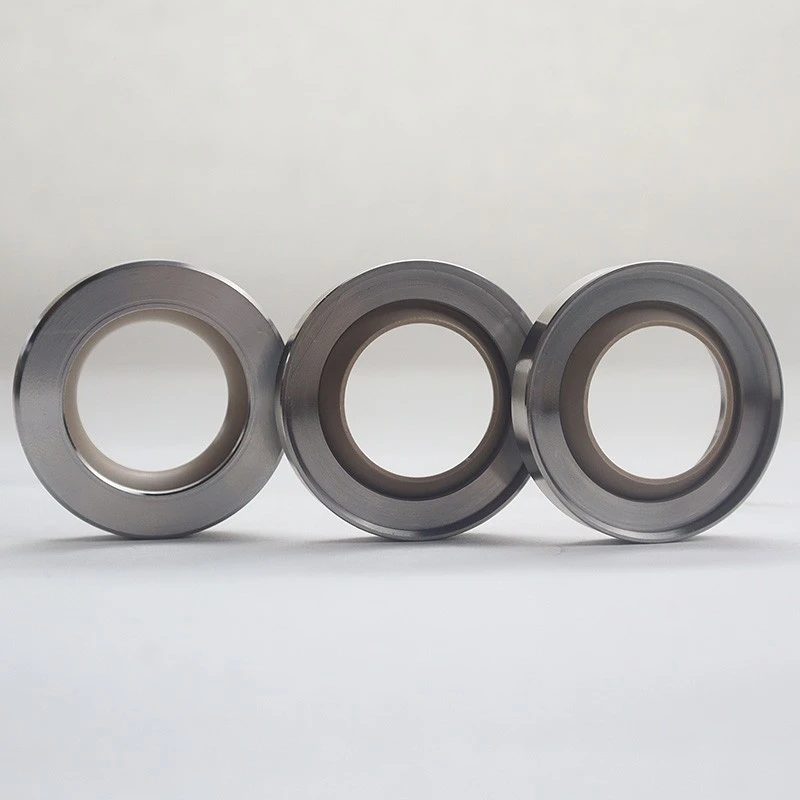

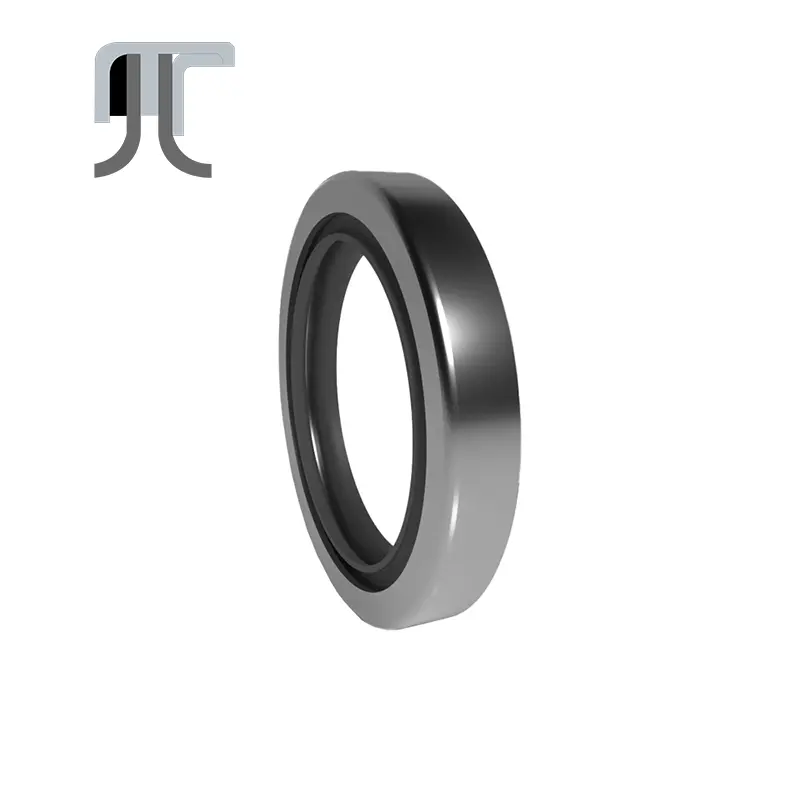

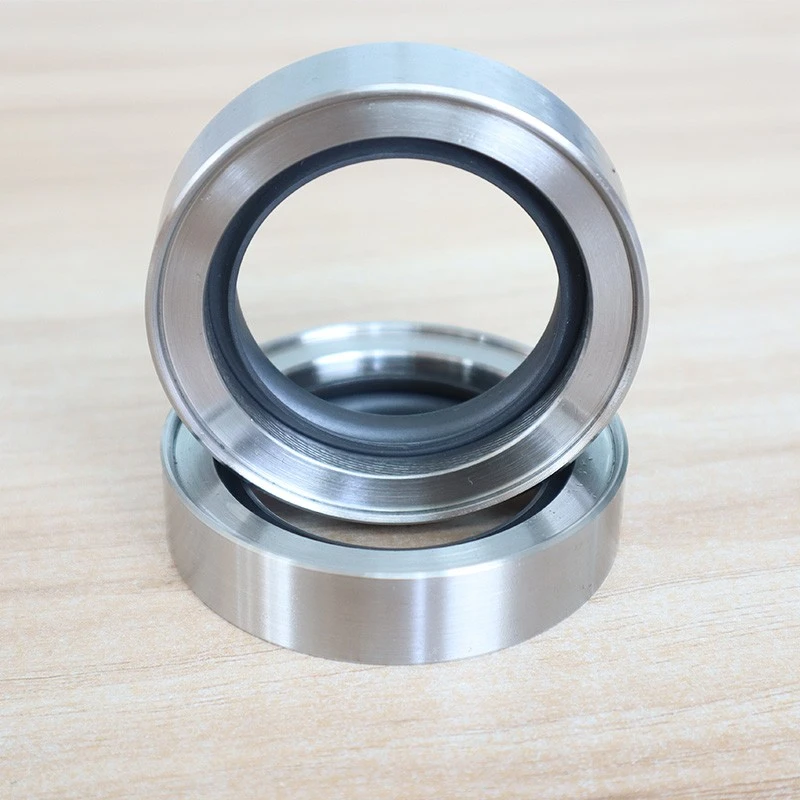

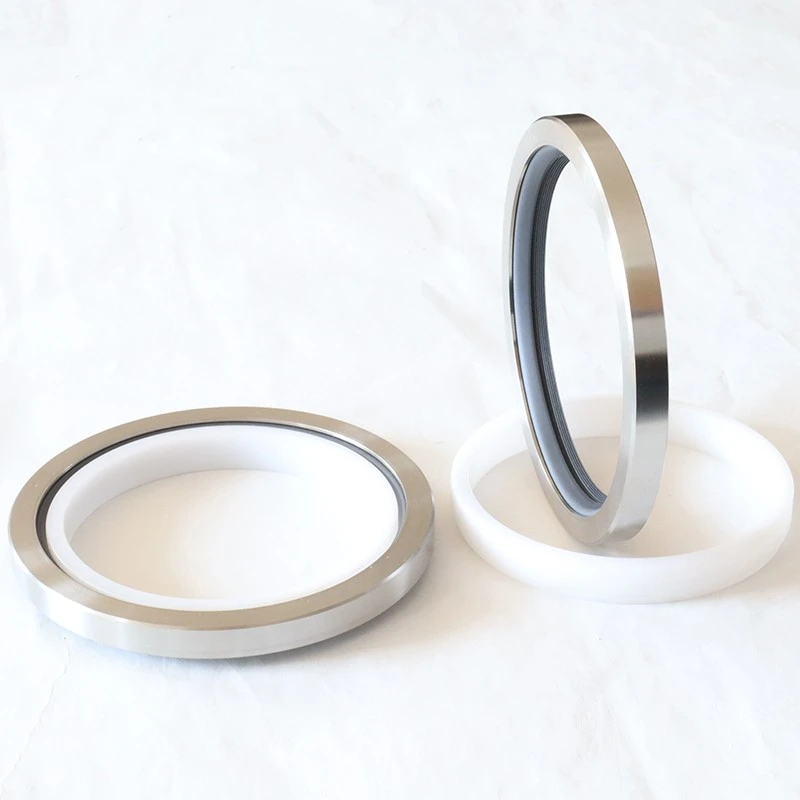

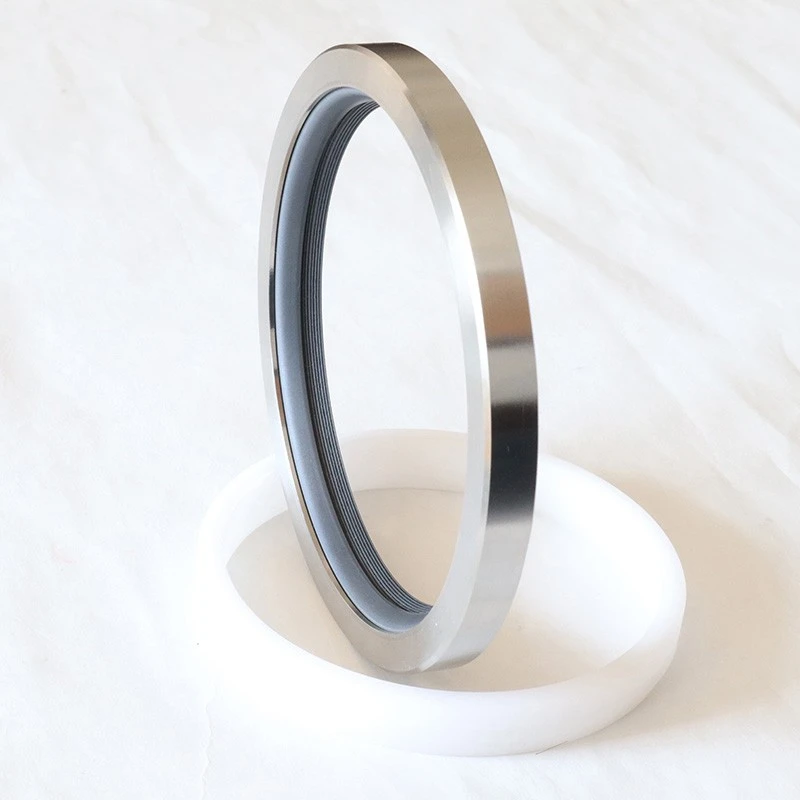

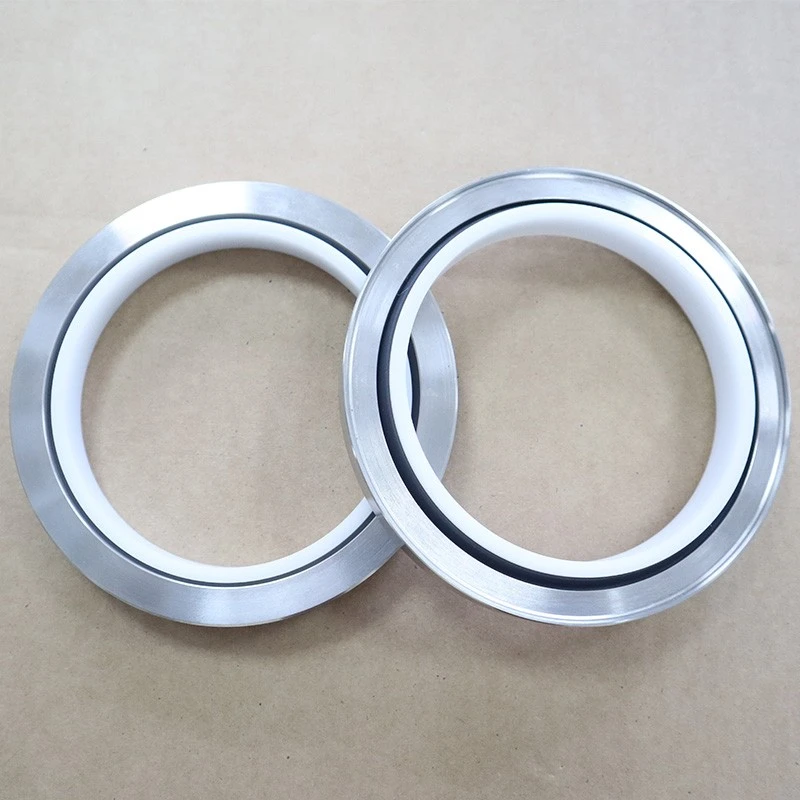

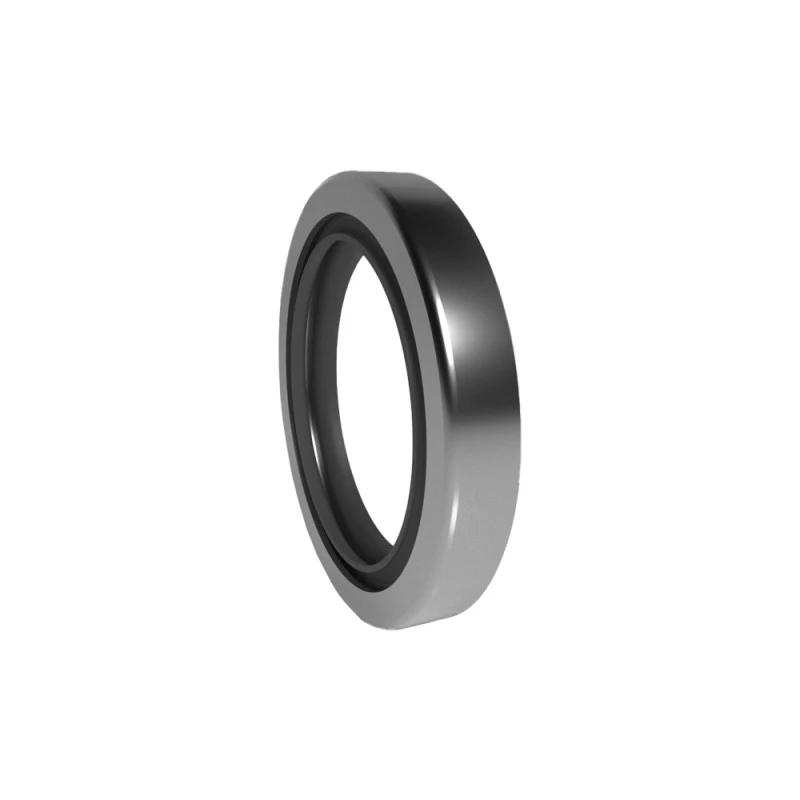

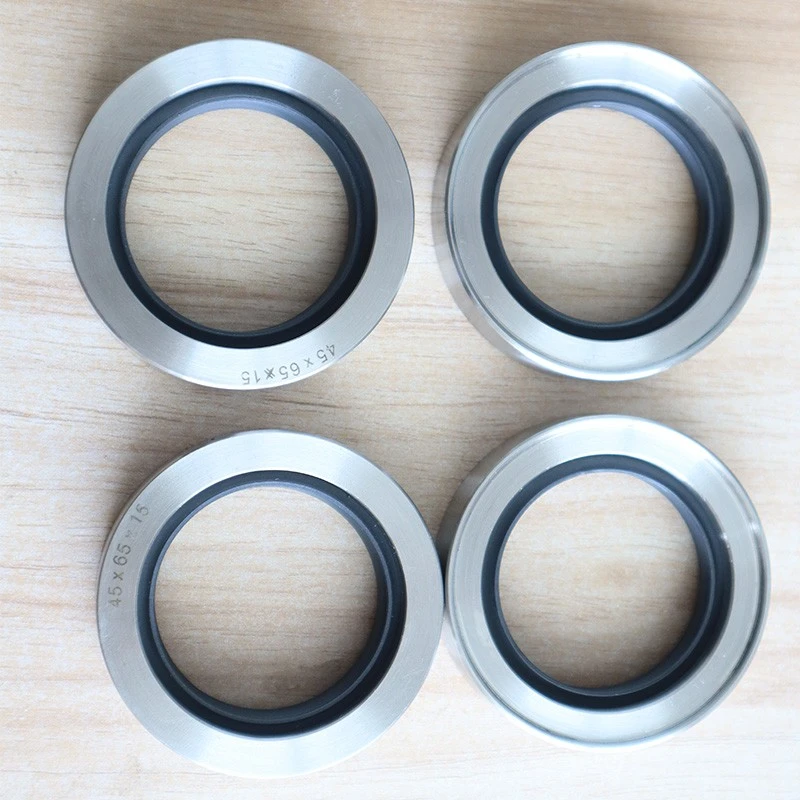

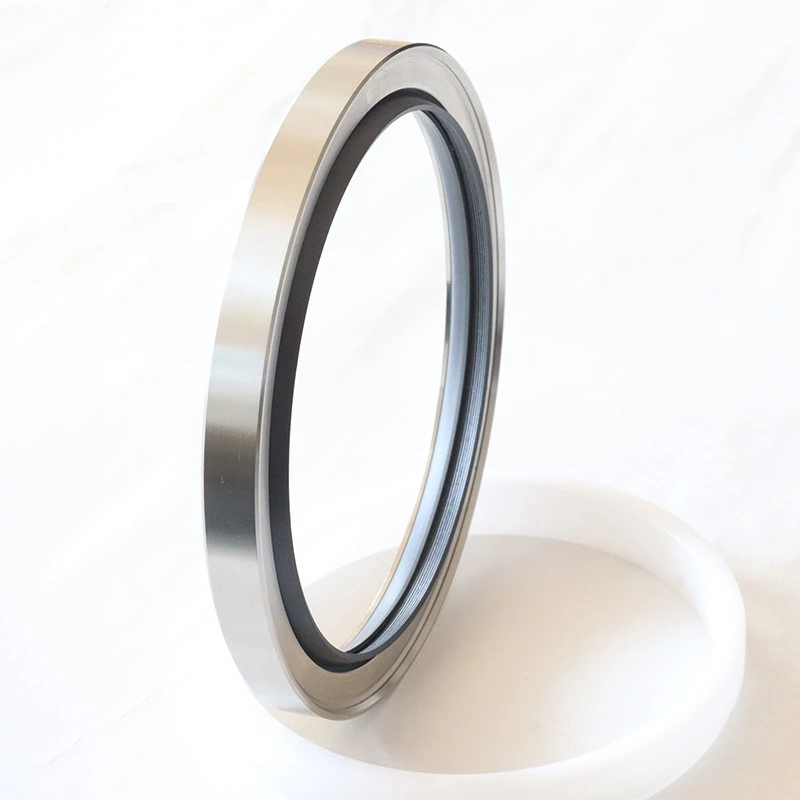

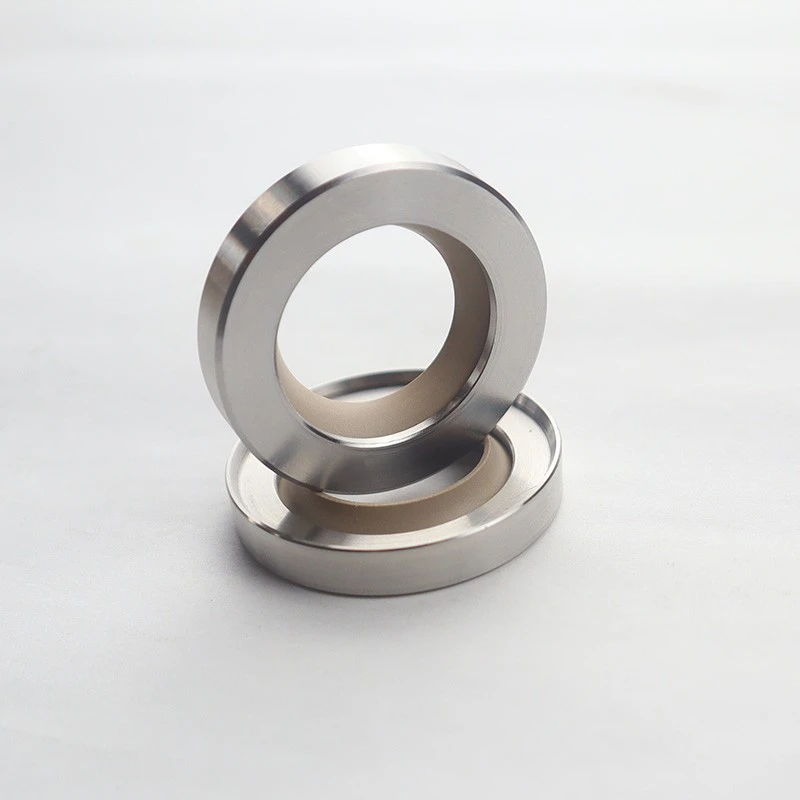

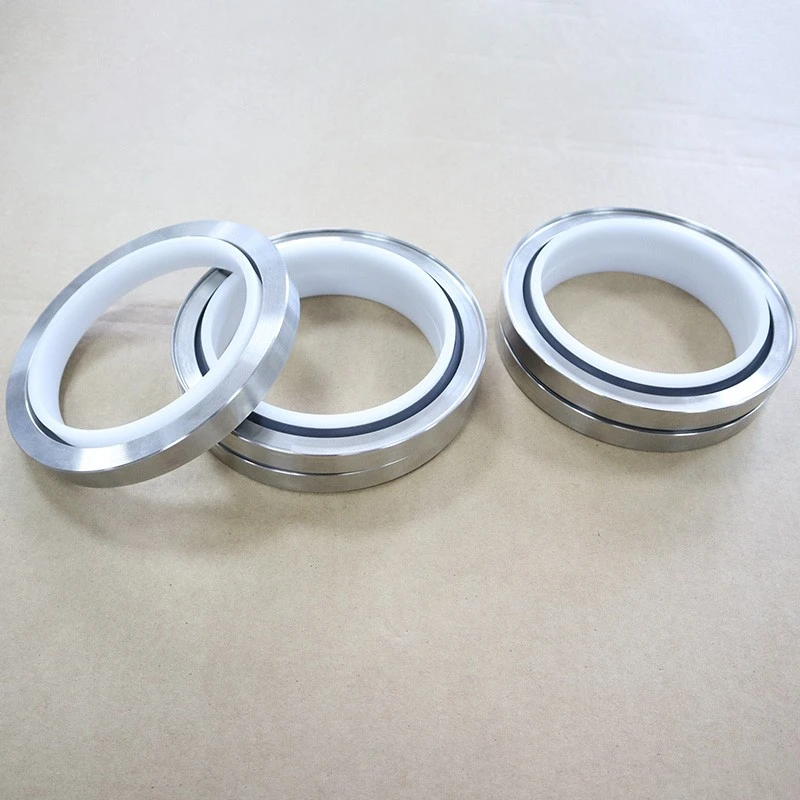

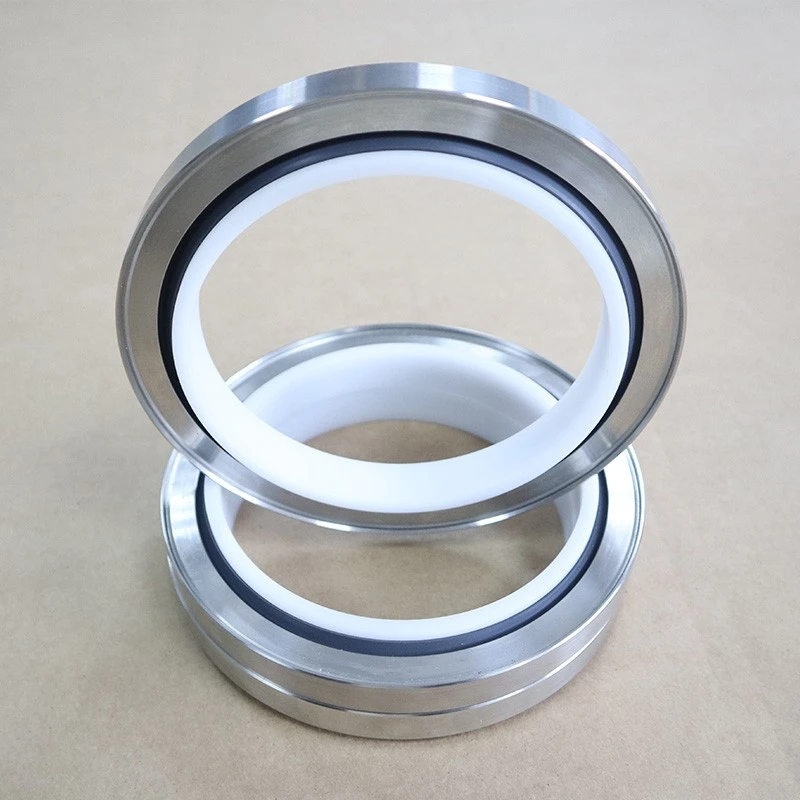

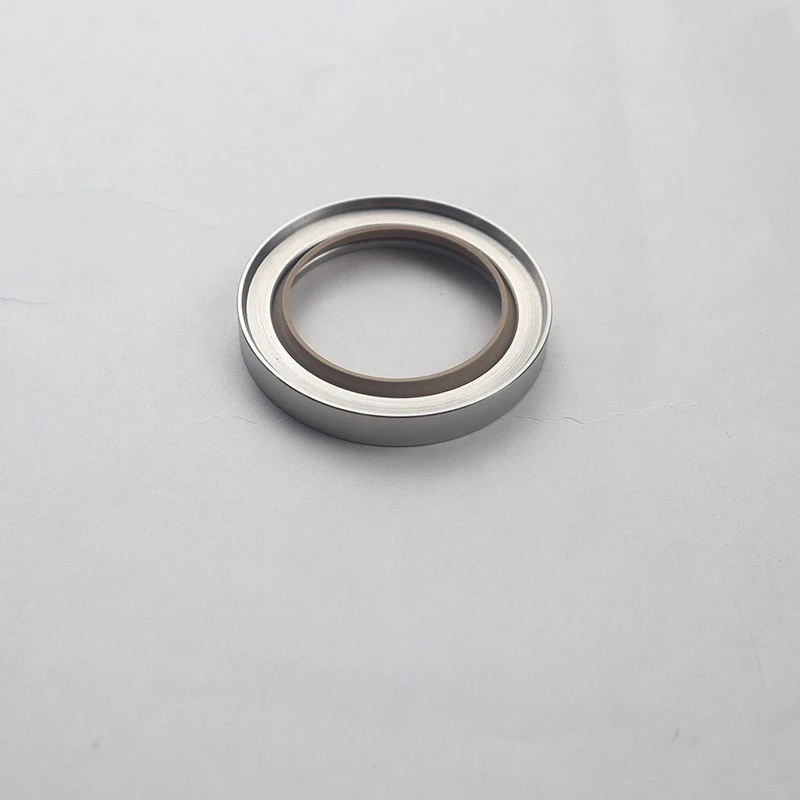

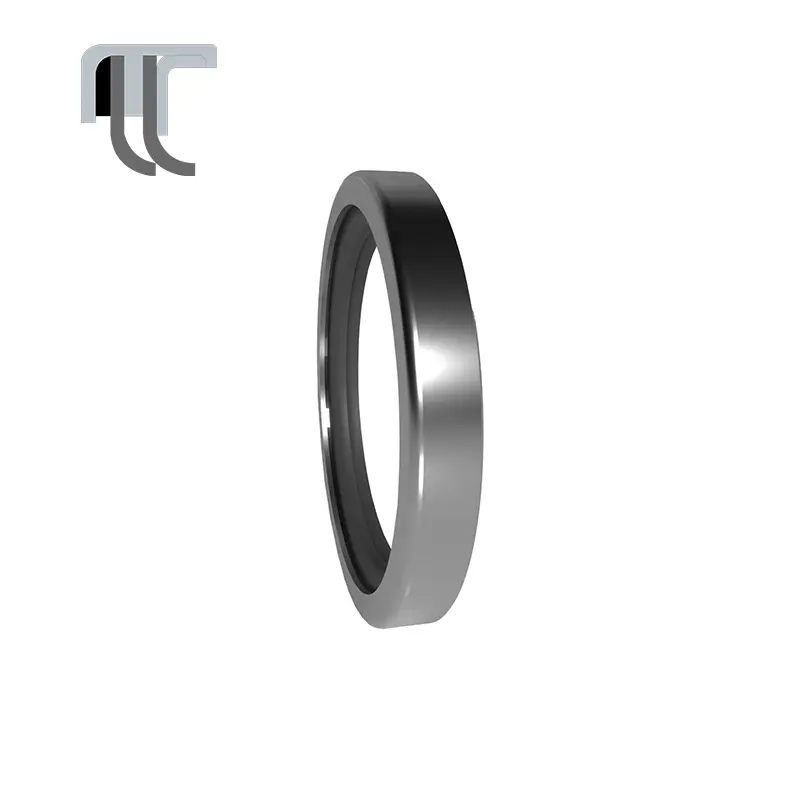

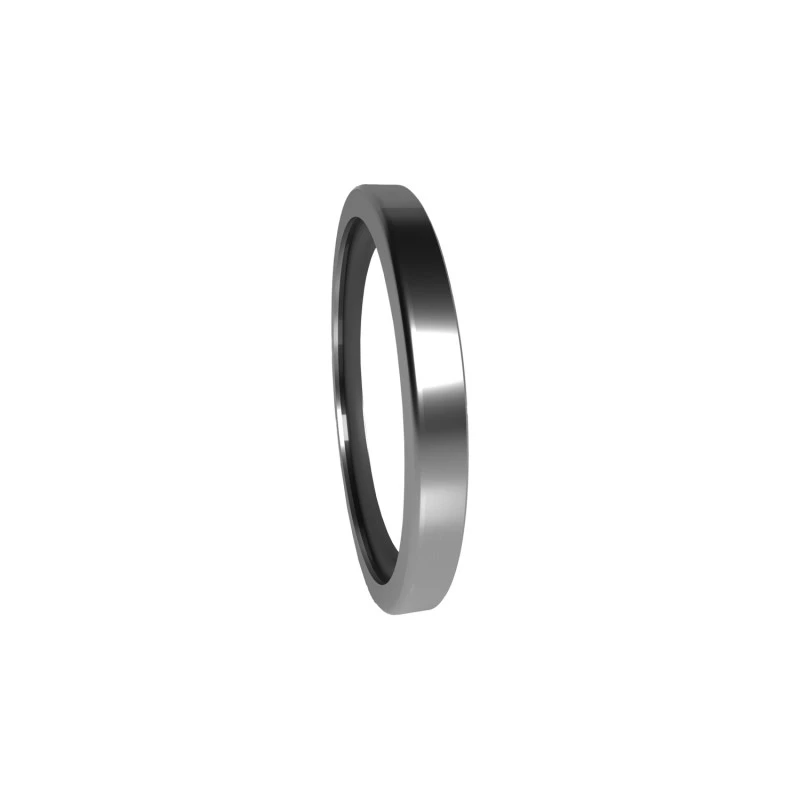

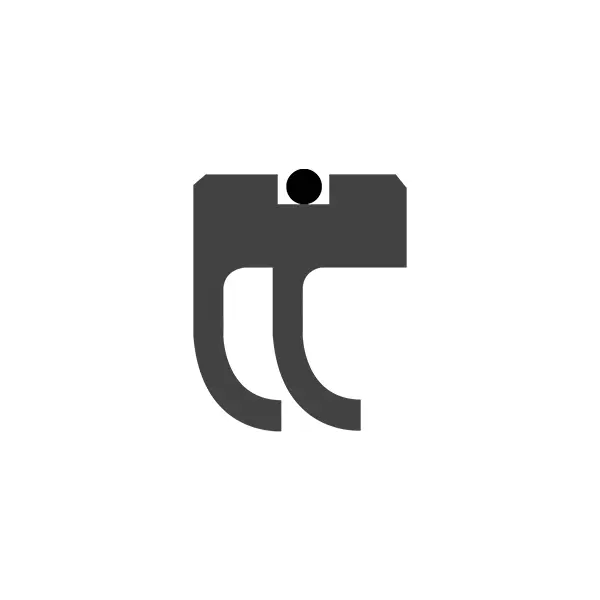

RCS typ PT Fe Power Oil Seal (PTFE Oil těsnění)

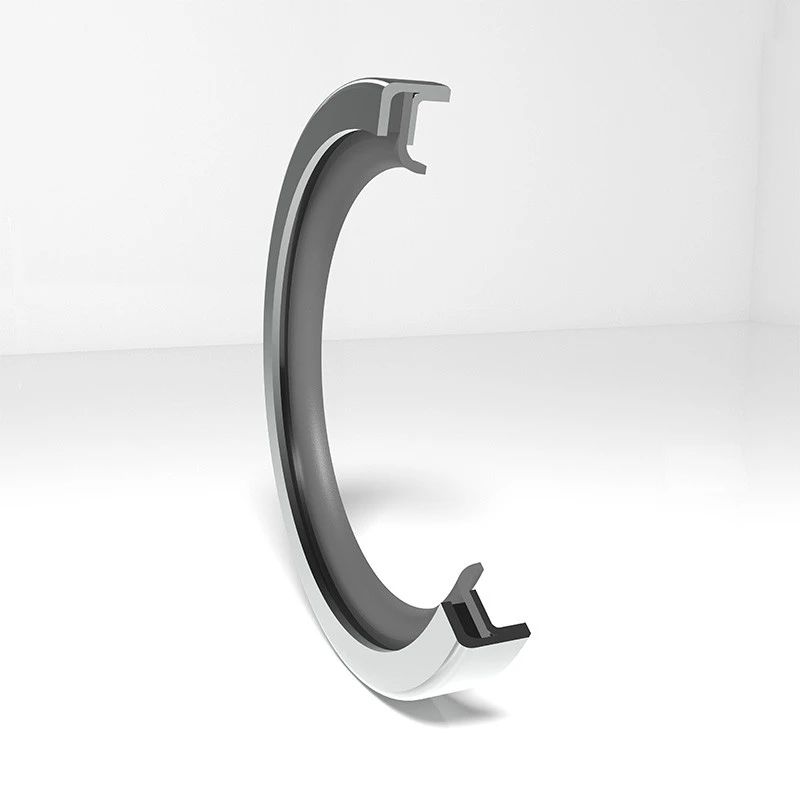

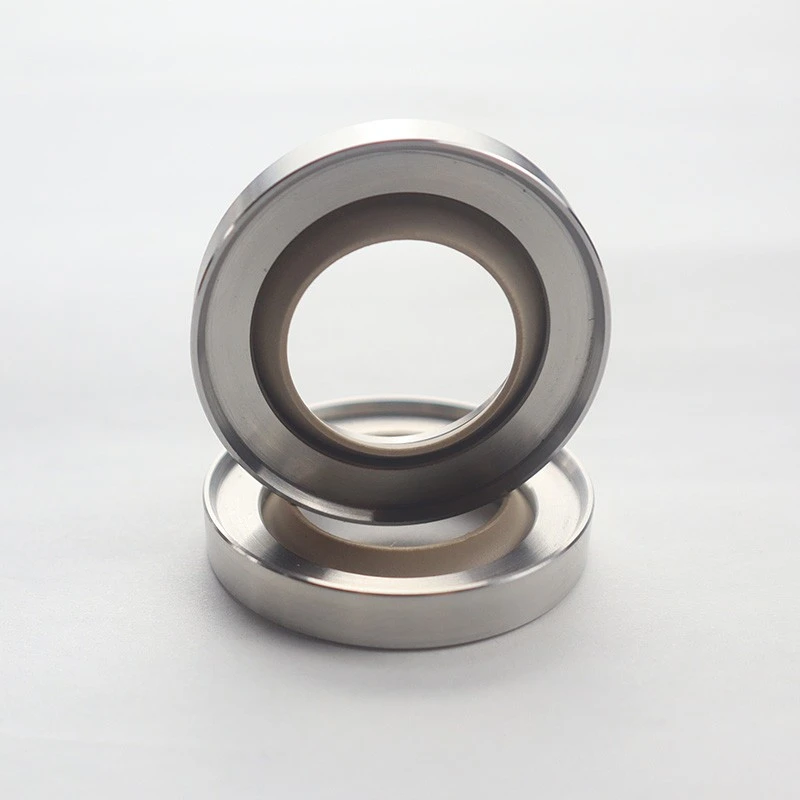

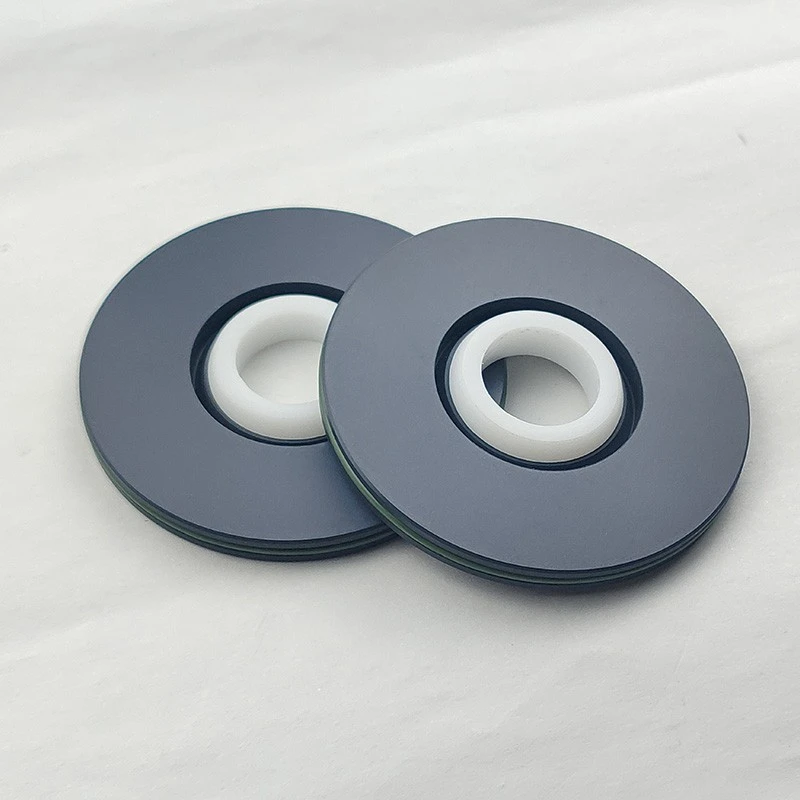

RC2057 Typ plného Pt Fe olejové těsnění

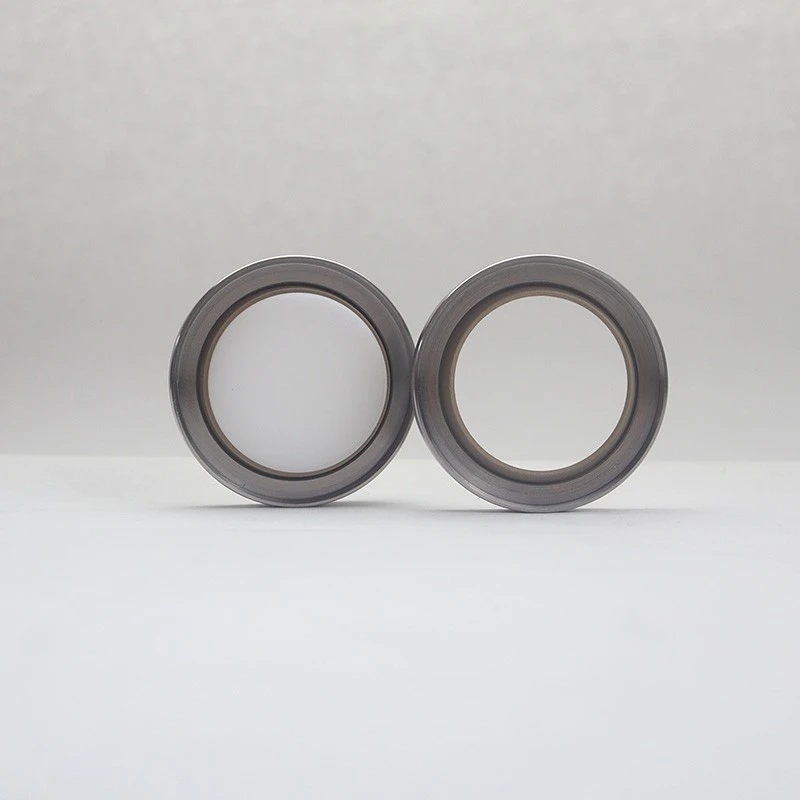

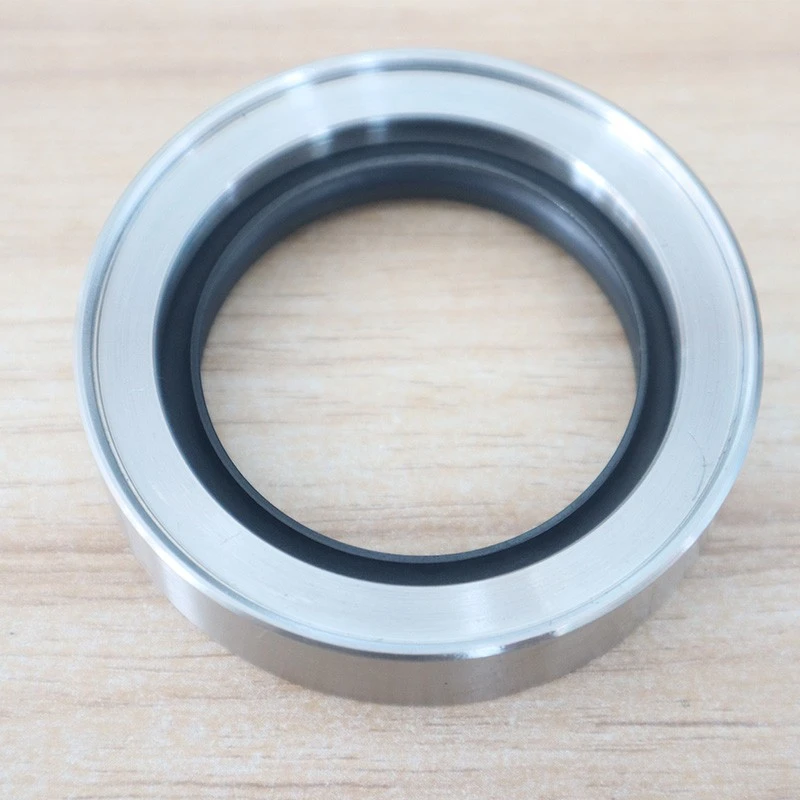

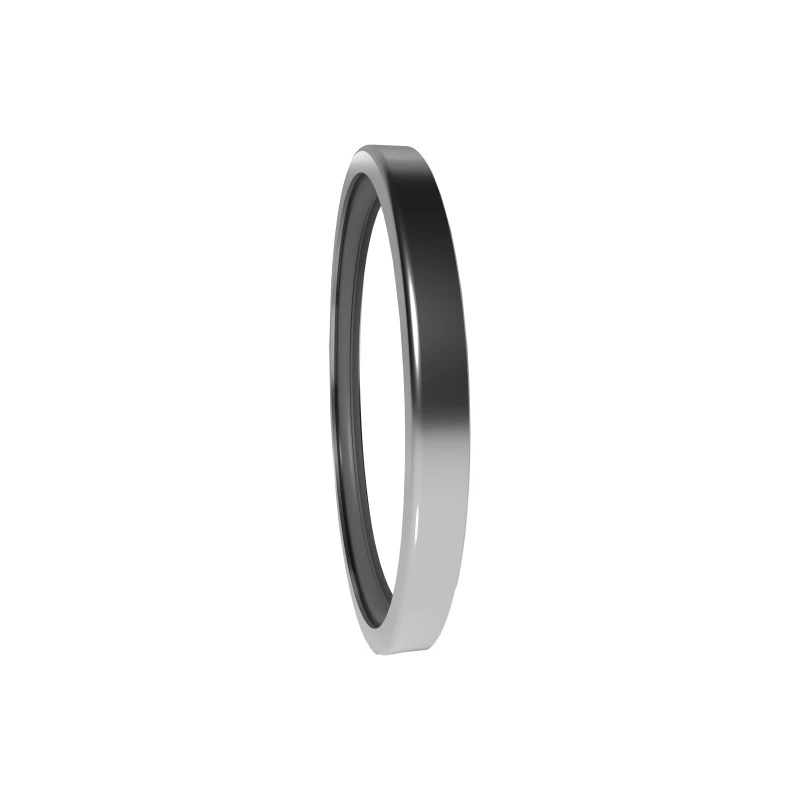

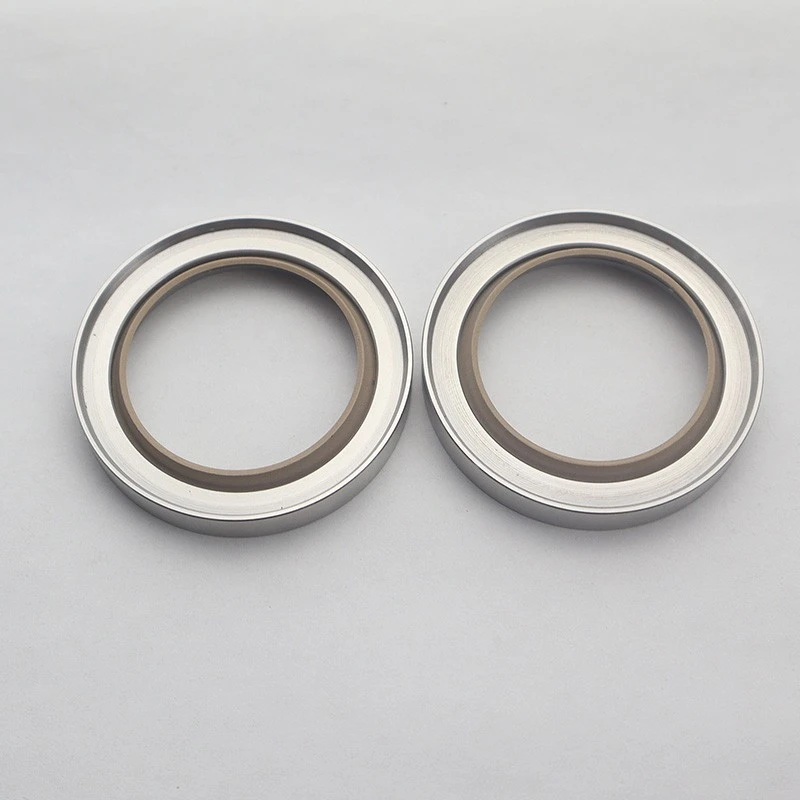

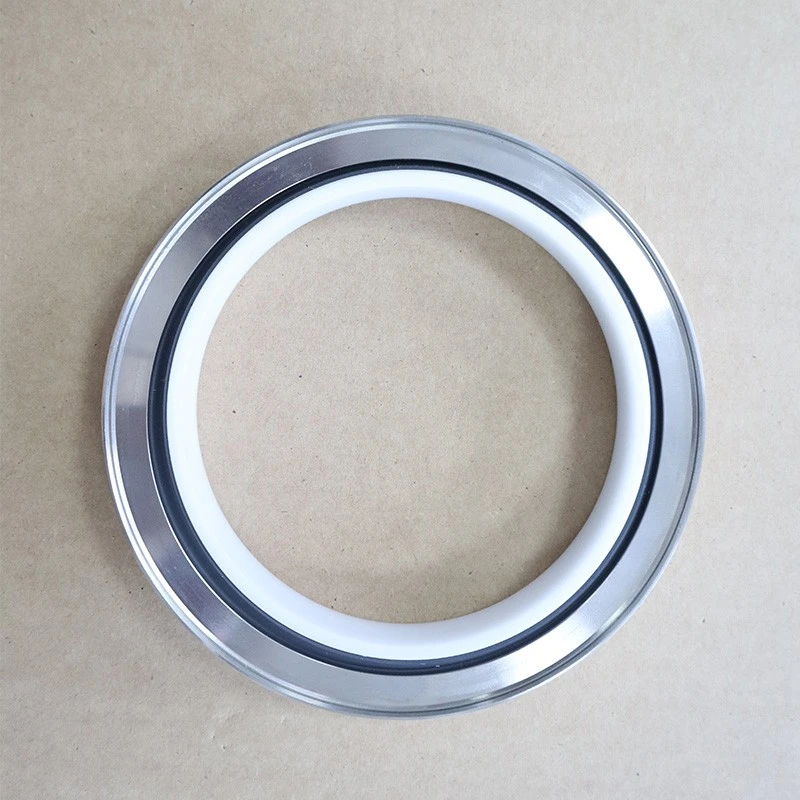

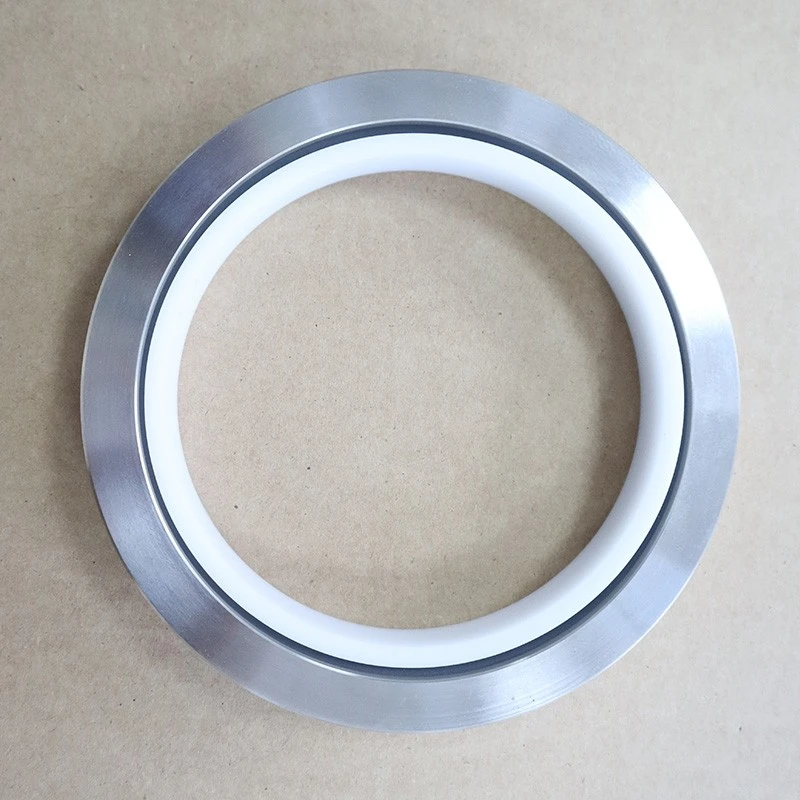

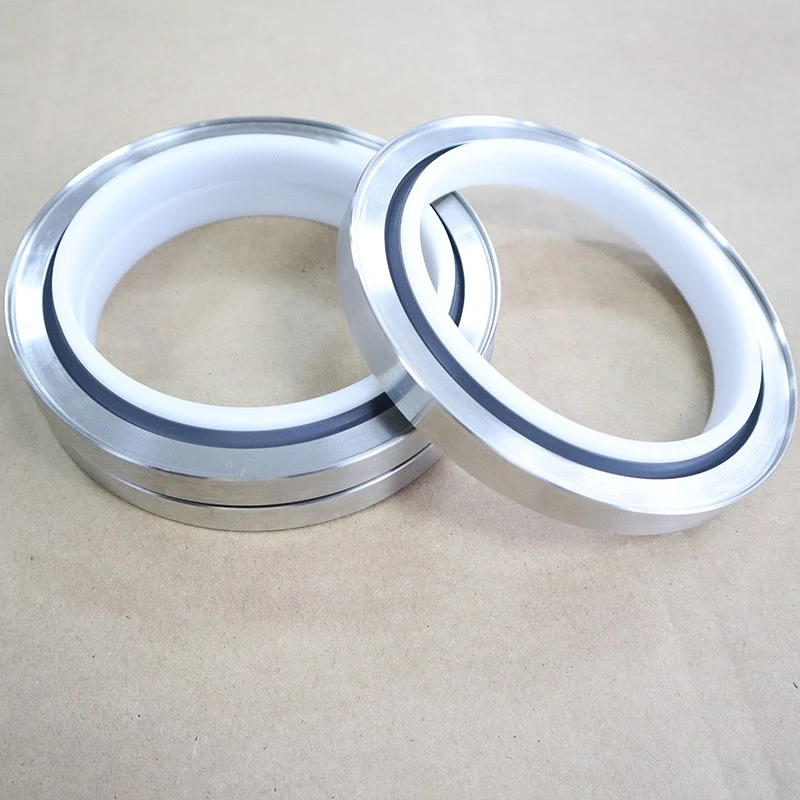

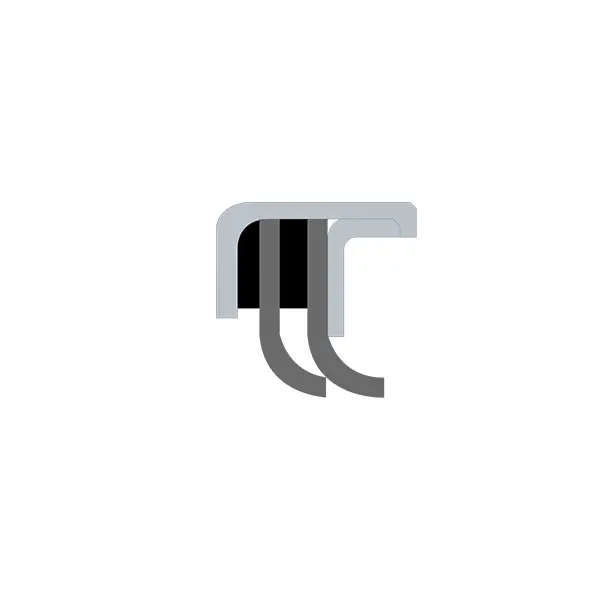

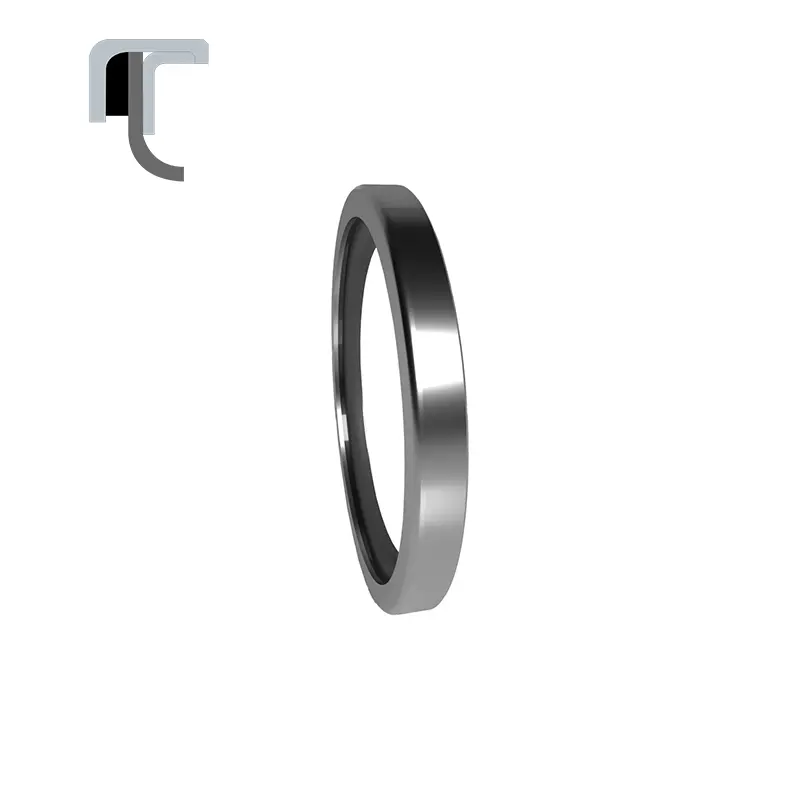

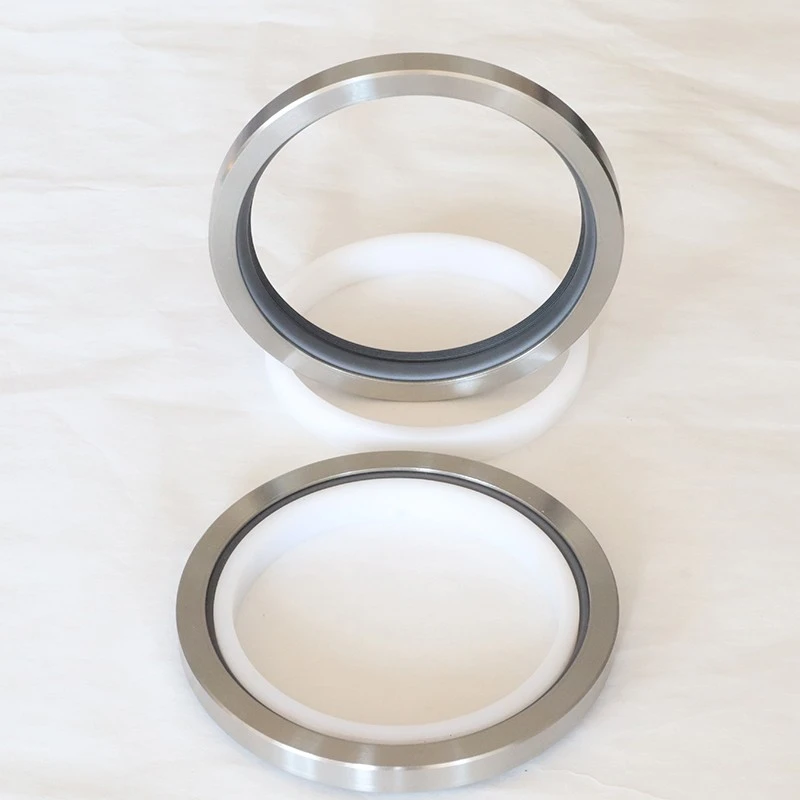

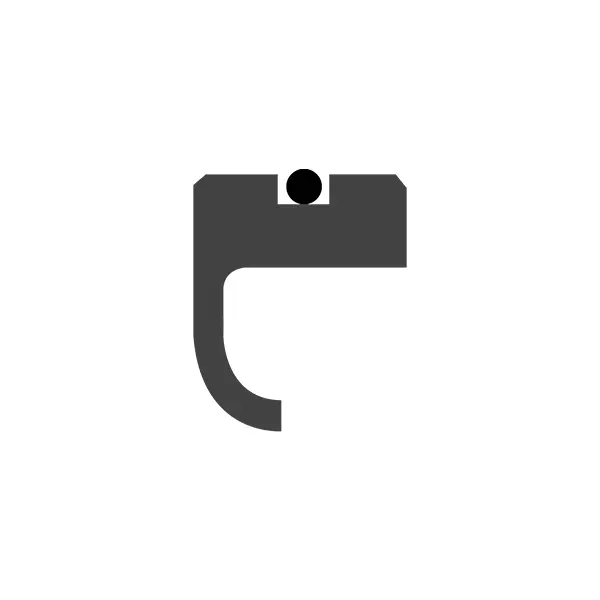

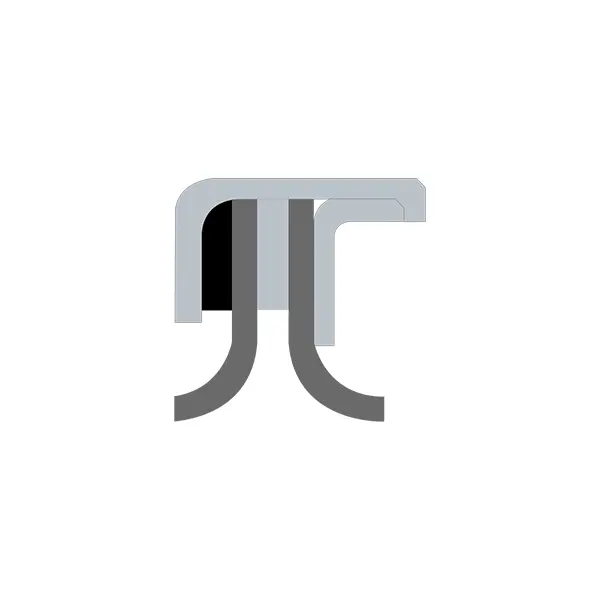

RCS Typ PTFE Power Oil těsnění je složeno z kovového rámu, těsnicího rtu PTFE a vnitřního statického těsnění. Je rozdělen na typ, typ B, typ C, typu D atd. RC2057 typ plného olejového těsnění PTFE je rozdělen na typ a typ B, zejména pro příležitosti, kdy tradiční ropná těsnění nemohou splňovat požadavky. Funkce:
1. Odolnost vůči chemické korozi
2. Široký rozsah teploty
3. Vhodné pro nízké mazání a mazání bez oleje
4. Nízké tření k dosažení minimální spotřeby energie
5. Vhodné pro vysokou rychlost linky
6. Žádná lepení, nízká odolnost vůči začínajícímu ukončení po dlouhodobém vypnutí
7. Vhodné pro rotující hřídele, které nebyly ztuženy (přiměřený výběr rtu PTFE)
8. Vhodné pro příležitosti s vyšším tlakem
Ⅰ. Typické aplikace:
Rotační kompresory, šroubové kompresory, převodovky/převodovky, dmychadla, motory, čerpadla pro stroj, hydraulické motory, odstředivky atd.
Ⅱ. Požadavky na tvrdost pro páření povrchů
Doporučená tvrdost: HRC ≥ 58. Požadovaná tvrdost souvisí s mnoha faktory. Měkké rotující hřídele jsou také použitelné v nízkotlakých a nízkorychlostních situacích. Ptfe6 rty na rty se doporučují pro měkké kovy.
Ⅲ. Požadavky na kvalitu pro povrchy páření
RA = 0,2-0,63 A RZ = 1-3UM RMAX = 1-4UM
| Tvar průřezu | Model | Tlak (MPA) | Teplota (℃) | Rychlost (paní) | Střední |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Olej, plyn, voda atd. |
|
RCS-B | 2 | -35 ~+200 | 20 | Olej, plyn, voda atd. |
|
RCS-C | 1 | -35 ~+200 | 20 | Olej, plyn, voda atd. |
|
RCS-D | 2 | -35 ~+200 | 20 | Olej, plyn, voda atd. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Téměř všechna média |
|
RC2057-B | 2 | -35 ~+200 | 20 | Téměř všechna média |
Ⅳ. Vzor toku toku tekutiny:
Typ RCS-D přijímá desku na rty se strukturou spirálového toku, aby se zlepšila schopnost těsnění. Rotující hřídel se může otáčet pouze v jednom směru.
RC20658 Instalační rozměry
| Model | DF8 | Dh9 | L d10 | SMax |
| RC2065A | 400-3000 | D+16,8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Poraďte se prosím s naší společností | |||
Délka zkosení
| Rozsah průměru tyče | Délka zkosení ≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

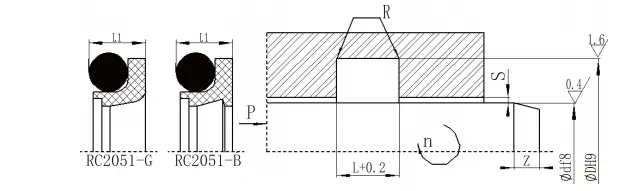

Specifikace a rozměry:
| d F8 Norma RC2051 | d F8 Světlé zatížení RC2051-Q | d F8 Těžké zatížení RC2051-Z | D H9 | L+0,2 | L1 | RMax | SMax | Zmin | d0 | ||
| <10MPA | <20MPA | <40MPA | |||||||||
| - | 5 ~ 15,9 | - | D+4,5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38,9 | - | D+6,3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 108 ~ 670,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ～ 999 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670,9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Poznámka: 1. Pro průměr hřídele ≤ 30 mm se doporučuje použít otevřenou drážku. Typ zatížení lehkého zatížení se snáze instaluje v uzavřené drážce.
2. Doporučuje se, aby povrchová tvrdost rotující hřídele byla HRC> 58.

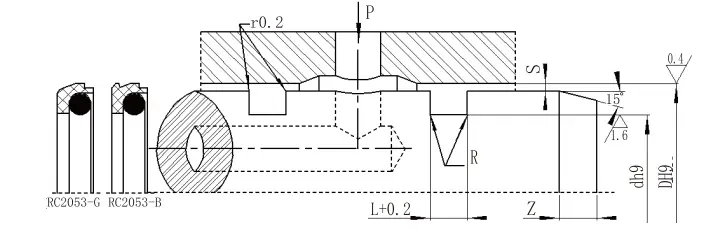

RC2053
| Řada clony D H9 | Průměr drážky d H9 | Šířka drážky L+0,2 | Výška těsnění L1 | Zaoblené rohy RMax | Radiální vůle | Zkosení ZMIN | Průměr drátu O-kroužek D0 | ||
| <10MPA | <20MPA | <40MPA | |||||||
| 8 ~ 12 | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Poznámka: 1. pro průměr hřídele ≤ 30 mm se doporučuje otevřená drážky.
RC2052
| Rozsah průměru hřídele d F8 | Průměr drážky D H9 | Šířka drážky L+0,2 | Radiální vůleMax | Zaoblené rohy RMax | Zkosení Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D+4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11,0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21,0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28,0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Poznámka: 1. pro průměr hřídele ≤ 30 mm se doporučuje otevřená drážky.
2. Pro tlaky> 30 MPa používá oblast kořene těsnění tolerance H8/F8.
RC2054| Řada clony D H9 | Průměr drážky d H9 | Šířka drážky L+0,2 | Radiální vůleMax | Zaoblené rohy RMax | Zkosení Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Model | Tlak (MPA) | Teplota (℃) | Referenční rychlost (paní) |
Referenční hodnota PV MPA.M/S. | Média |
|
RC2051-B | ≤ 70 (standard) | -35 ~+100 (odpovídající O-kroužek NBR) | <2 | ≤ 5 | Hydraulický olej, emulze, voda, plyn atd. Hydraulický olej, emulze, voda, plyn atd. |
| ≤ 30 (vysoká rychlost) | -20 ~+200 (odpovídající O-kroužek FKM) | <6 | ||||
|
RC051-G | ≤ 70 (standard) | -35 ~+100 (odpovídající O-kroužek NBR) | <2 | ≤ 5 | Hydraulický olej, emulze, voda, plyn atd. Hydraulický olej, emulze, voda, plyn atd. |
| ≤ 30 (vysoká rychlost) | -20 ~+200 (odpovídající O-kroužek FKM) | <6 | ||||
|
RC2053-B | ≤ 70 (standard) | -35 ~+100 (odpovídající O-kroužek NBR) | <2 | ≤ 5 | Hydraulický olej, emulze, voda, plyn atd. Hydraulický olej, emulze, voda, plyn atd. |
| ≤ 30 (vysoká rychlost) | -20 ~+200 (odpovídající O-kroužek FKM) | <6 | ||||
|
RC2053-G | ≤ 70 (standard) | -35 ~+100 (odpovídající O-kroužek NBR) | <2 | ≤ 5 | Hydraulický olej, emulze, voda, plyn atd. Hydraulický olej, emulze, voda, plyn atd. |
| ≤ 30 (vysoká rychlost) | -20 ~+200 (odpovídající O-kroužek FKM) | <6 | ||||
|
RC2052 | ≤ 40 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤2 | ≤ 2,5 | Hydraulický olej, emulze, voda, plyn atd. Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||||
|
RCX17 | ≤ 20 | -35 ~+100 | ≤0,5 | - | Hydraulický olej, emulze, voda, plyn atd. |
|
RC2054 | ≤ 40 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤2 | - | Hydraulický olej, emulze, voda, plyn atd. Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||||
|
RCX18 | ≤ 20 | -35 ~+100 | ≤0,5 | - | Hydraulický olej, emulze, voda, plyn atd. |
|
RDI | <36 | -35 ~+100 | <0,5 | - | Hydraulický olej, emulze, voda, plyn atd. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Hydraulický olej, emulze, voda, plyn atd. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Olej, voda, plyn atd. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤ 1 | Olej, voda, plyn atd. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Olej, voda, plyn atd. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Olej, voda, plyn atd. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Téměř všechna média |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Téměř všechna média |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤ 1 | Hydraulický olej, emulze, voda, tuk atd. |
