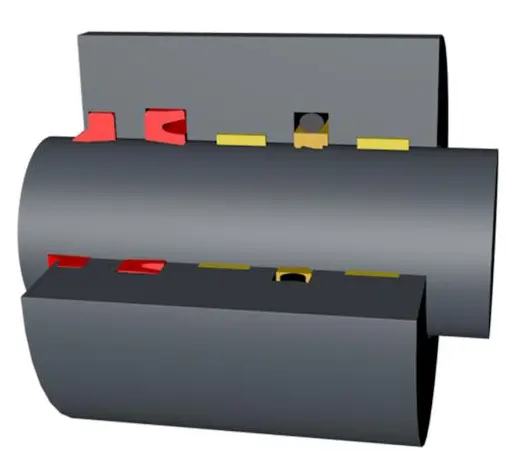

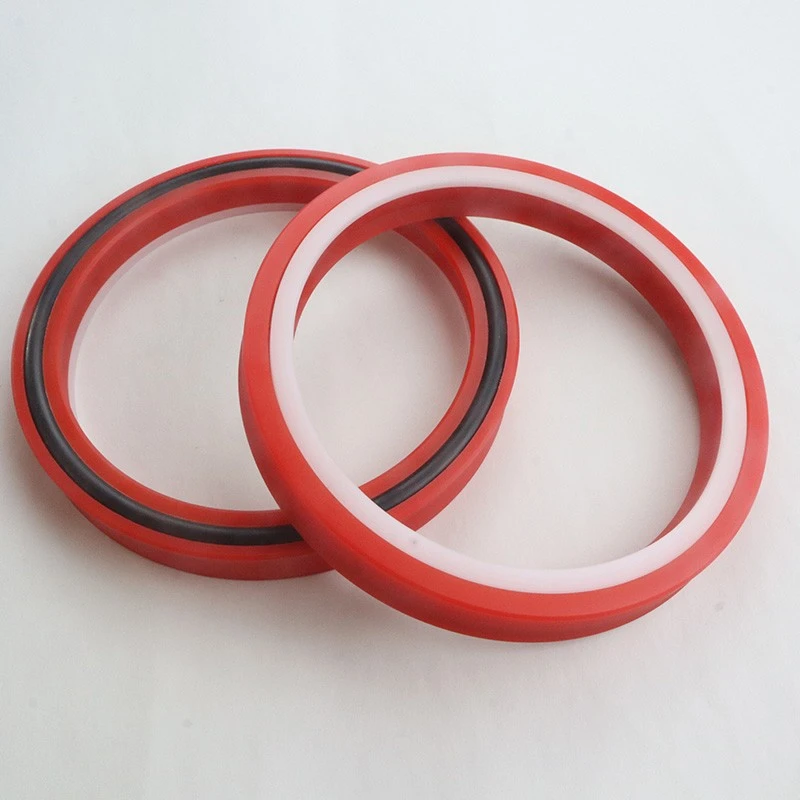

Naše řada RCS prostřednictvím profesionálního designu a technické výroby splňuje rozmanité potřeby těsnění těsnění pístových tyčí a poskytuje přesná řešení od obecných scénářů po extrémní pracovní podmínky.
Pokud jde o strukturální design, základní modely jsou zaměřeny na stabilitu a snadné použití: RCS101/103 zvyšuje stabilitu vložení prostřednictvím předvídání O-kroužků nebo pomocných rtů, zejména pro krátké tahy; RCS102/104R/117R podporuje vyšší tlaky optimalizací materiálu a kompatibility drážky (jako je RCS102R pro standardní scénáře vysokotlakého tlaku). Pro pneumatické systémy přijímá RCS105/205 speciální design rtů, aby udržoval mazací olejový film a přizpůsobil se mazacím/nemazačním prostředí.

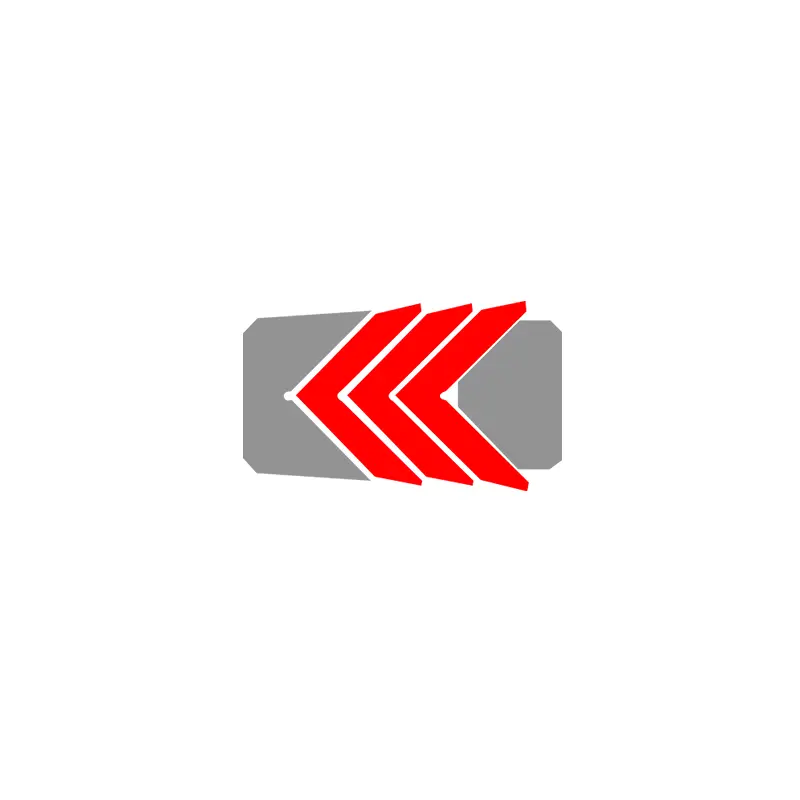

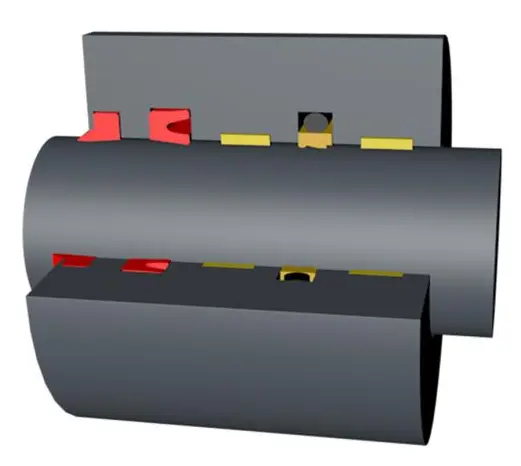

Ruichen Seals se také zaměřuje na materiální a funkční inovace. Modely, jako je RCS118/119/124-129, používají polytetrafluorethylen (PTFE) nebo polyuretan jako hlavní tělo v kombinaci s močeckými pružinami nebo O-kroužky k vyvážení tlaku, k dosažení nízkého tření, protisečného opotřebení a odolnosti proti korozi a požadavkům na vysokou teplotu na chemickém a potravinovém plnění. RCS129 může tvořit těsnicí systém s RCS101, který je vhodný pro chůzi a těžký hydraulické vybavení; RCS126-128 optimalizuje nízkotlaké utěsnění prostřednictvím asymetrického návrhu V-kusu a je přizpůsobeno pro farmaceutický a chemický průmysl.

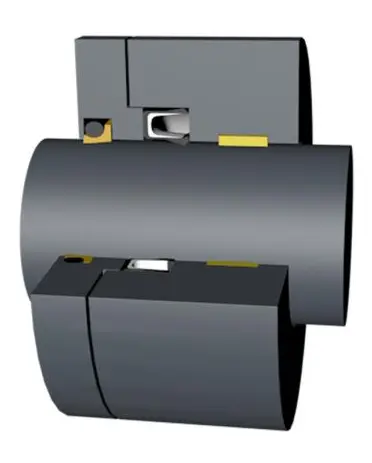

Pro složité pracovní podmínky mají RCS120/138 a další dvojitá působící těsnění integrovaným podpůrným kruhovým konstrukcí, který je odolný vůči vysokému tlaku a zkreslení a přizpůsobuje se kompaktním drážkám; RCS131 je náhrada O-kroužku, která je odolná vůči vytlačování i chemické odolnosti a stala se preferovanou volbou pro potravinářský a farmaceutický průmysl. A RCS116/216 může rychle opravit staré válce prostřednictvím instalace příslušenství, aby se snížily náklady na prostoje.
Série RCS pomáhá zákazníkům vyrovnat se s vysokým tlakem, vysokou rychlostí, korozivními médii a speciálními výzvami v oboru a zlepšuje spolehlivost a život vybavení.
Funkce a aplikace produktu:
Těsnění těsnění pístové tyče je vhodné pro hydraulické válce a válce, inženýrské vozidla, zemědělské stroje, jeřáby a mořské hydraulické vybavení, strojní nástroje.
Používá se v těžkých průmyslových strojích, lisech, chemickém průmyslu, rychlém olejovém válci a polohovacím strojním potravinářském průmyslu, farmaceutickém průmyslu.
Výhody
Zatažení těsnění tyče pístové tyče jsou zabudovány do drážky stabilně, se širokým teplotním rozsahem, vynikajícím statickým a dynamickým výkonem těsnění a silnou zbytkovou regenerací oleje za dynamických podmínek. Nízké tření, žádné plíživé, vysoké odolnosti opotřebení, nízké hodnoty statického a tření, pouze dobrý anti-extruzní výkon, dobrá tepelná vodivost a široký teplotní rozsah.
Vhodné pro staré pístové tyče, otevřený typ snadno instalujte plíživý.

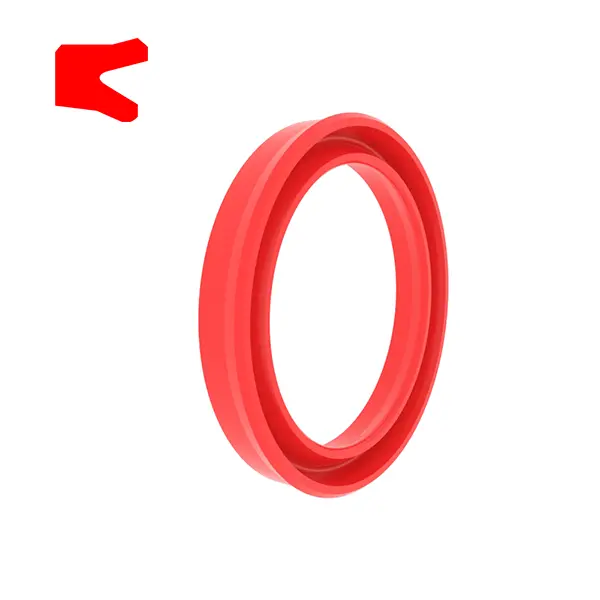

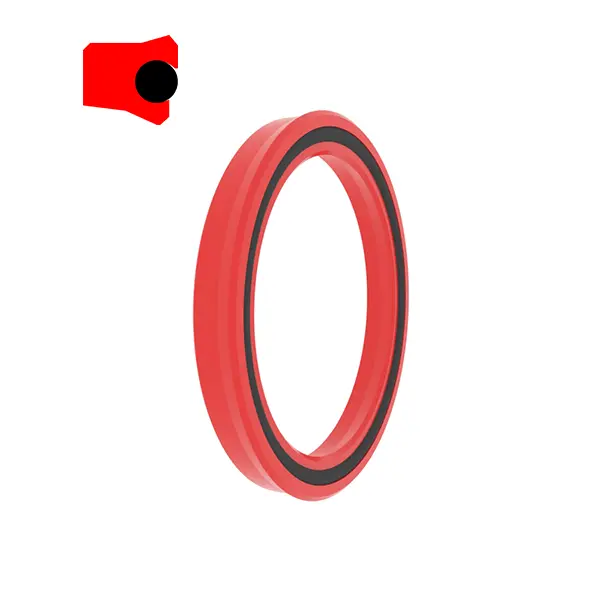

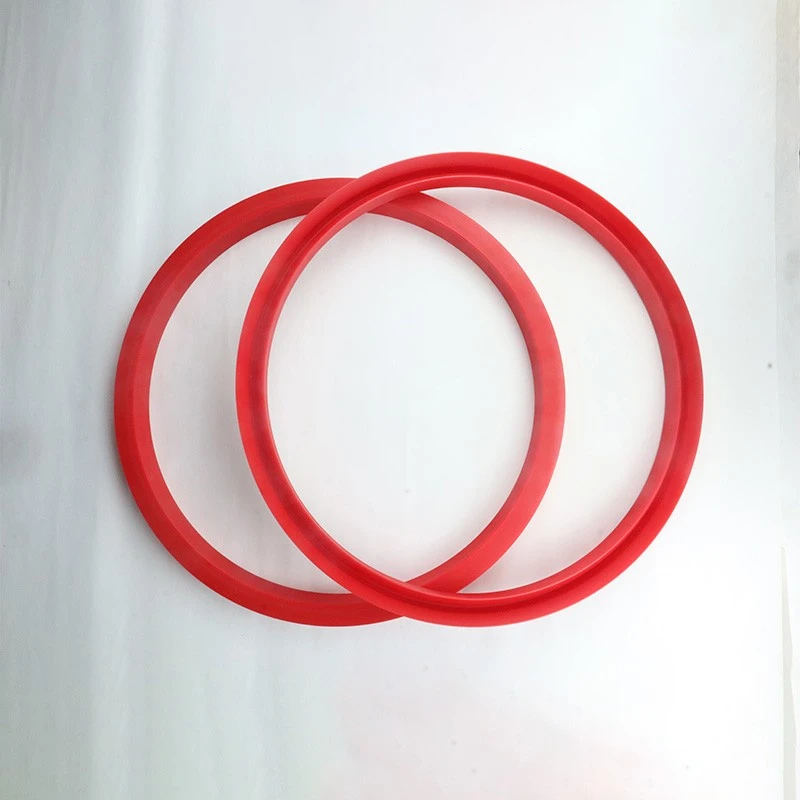

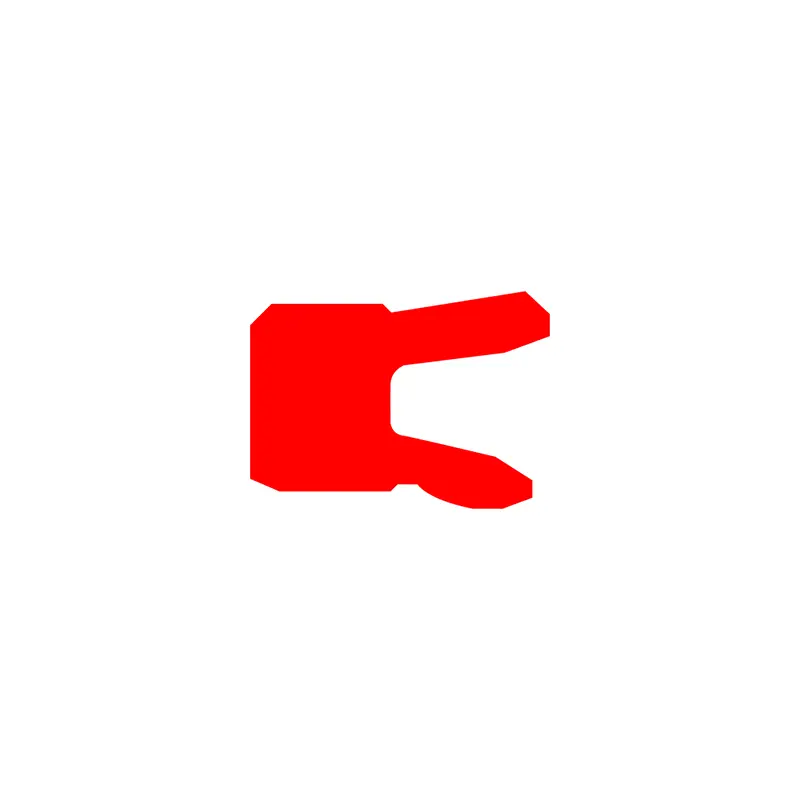

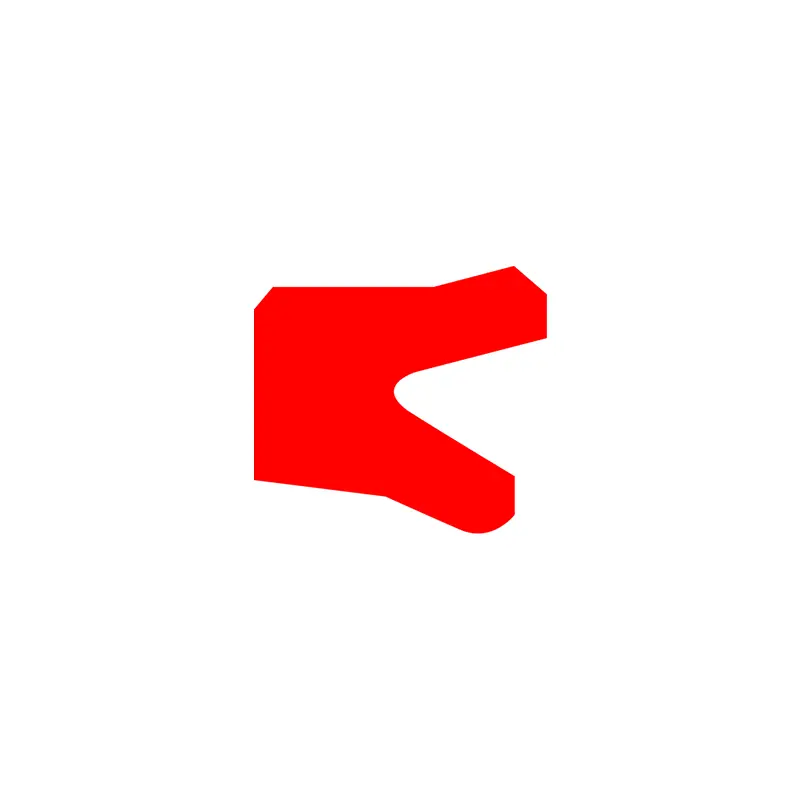

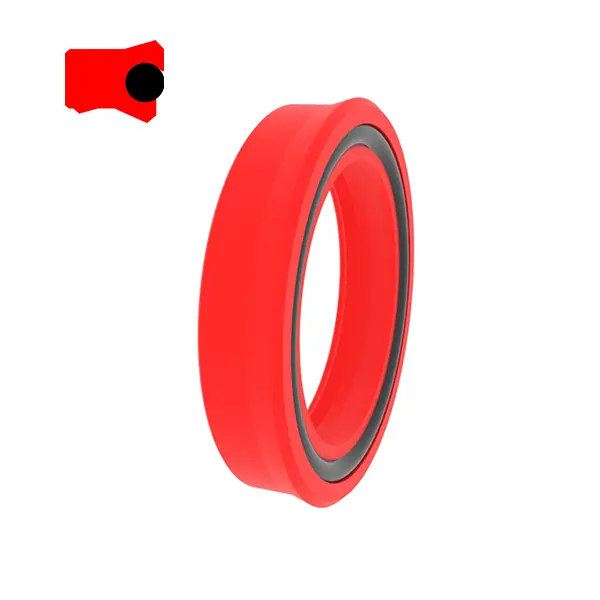

RCS101

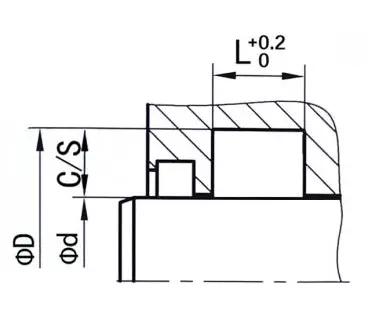

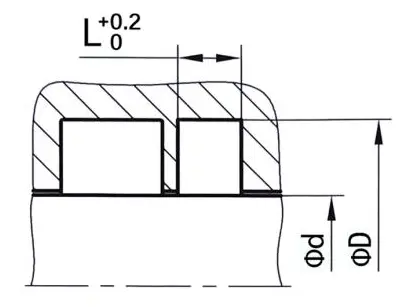

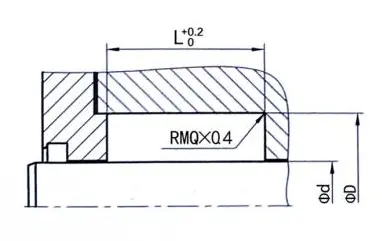

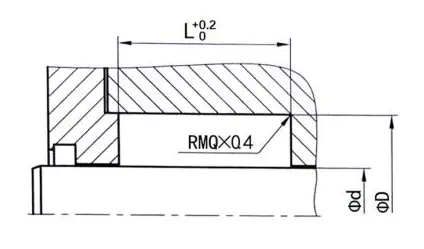

Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
| Povrchová úprava | R Tmax (μm) | RA (μm) |
| Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE | ≤ 2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Dno dno Strana drážky | ≤ 6,3 ≤15 | ≤1,6 ≤ 3 |
| Poměr délky podpory profilu TP | 50%-95% |
|
| Tolerance | |
| Φd | F8 |
| Φd | H10 |
Příklad objednávání

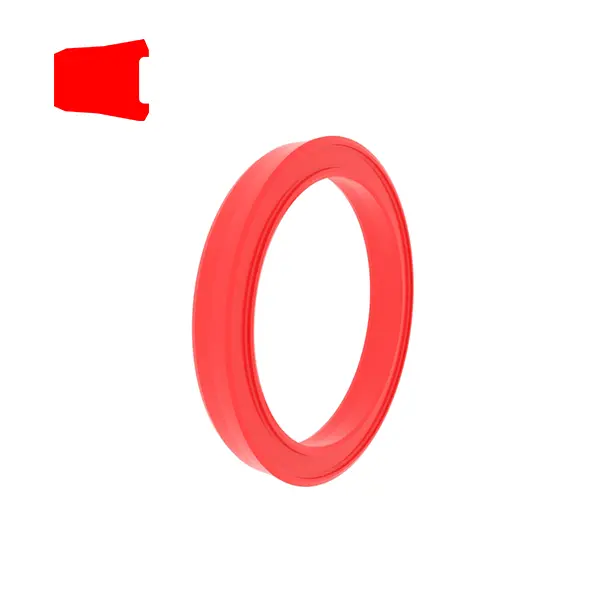

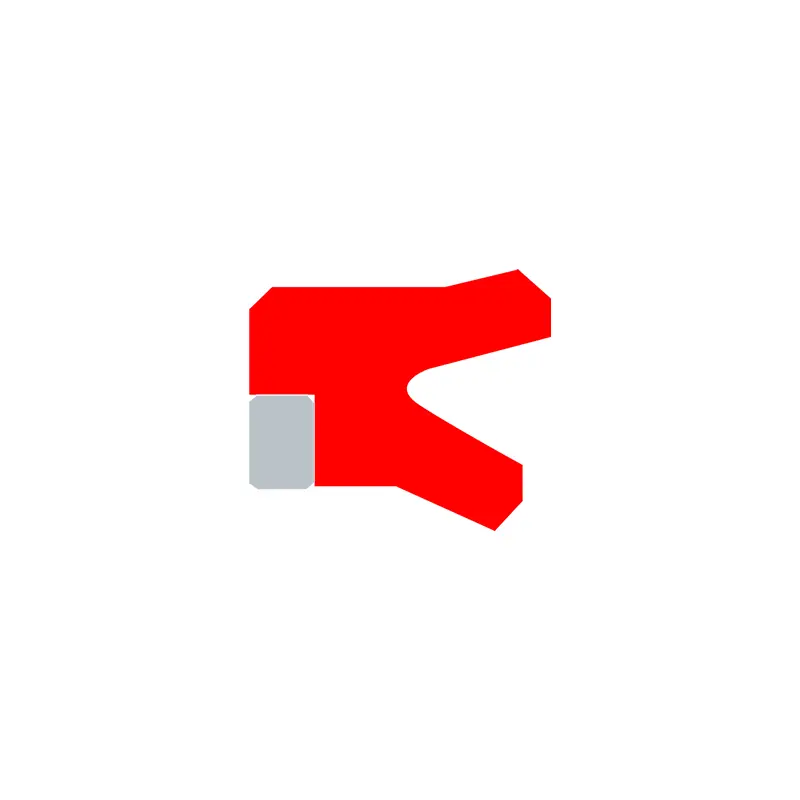

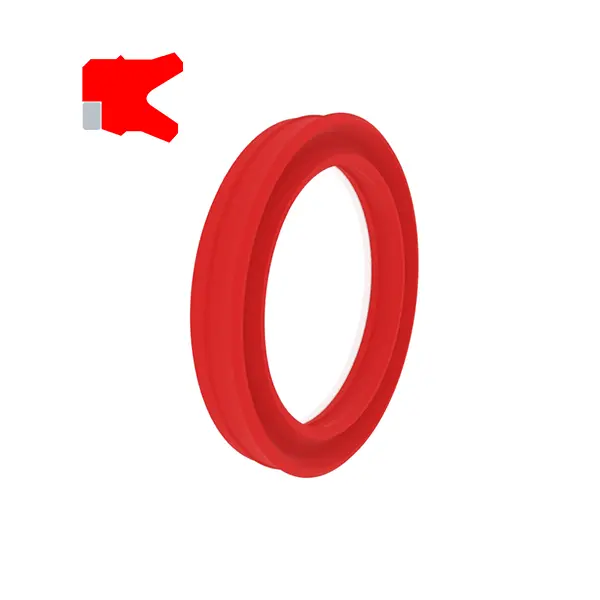

Model: RCS101
Velikost drážky: 100x115x10
Materiál: RC-PU-H

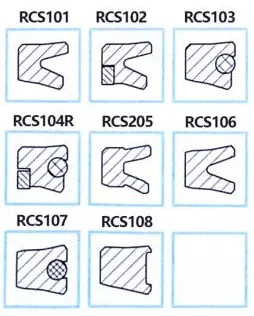

Typ těsnění: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Hlavní aplikace: Vhodné pro hydraulické a pneumatické válce
Výhody: Stabilní vložení do drážky, široký teplotní rozsah, vynikající statický a dynamický výkon těsnění, silná zbytková schopnost extrakce oleje za dynamických podmínek.
Materiál: Polyuretan, guma

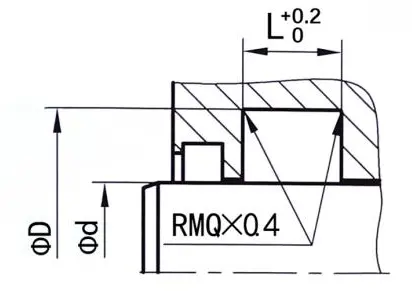

| Příklady těsnění drážky | Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) | ||||||||
 |
 |
Φd | Φd | L | c/s | Maximální vytlačovací mezera | |||
| 100bar | 250bar | 400bar | |||||||
| 5-24.9 | Φd+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φd+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φd+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φd+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φd+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699,9 | Φd+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| ＞ 700 | Φd+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| ＞ 1000 | Φd+50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

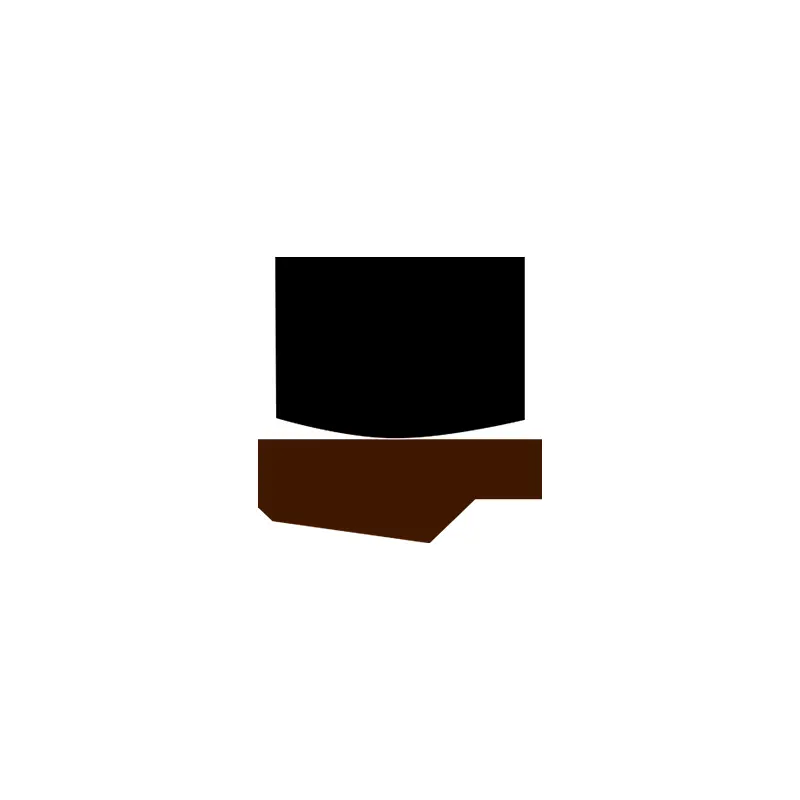

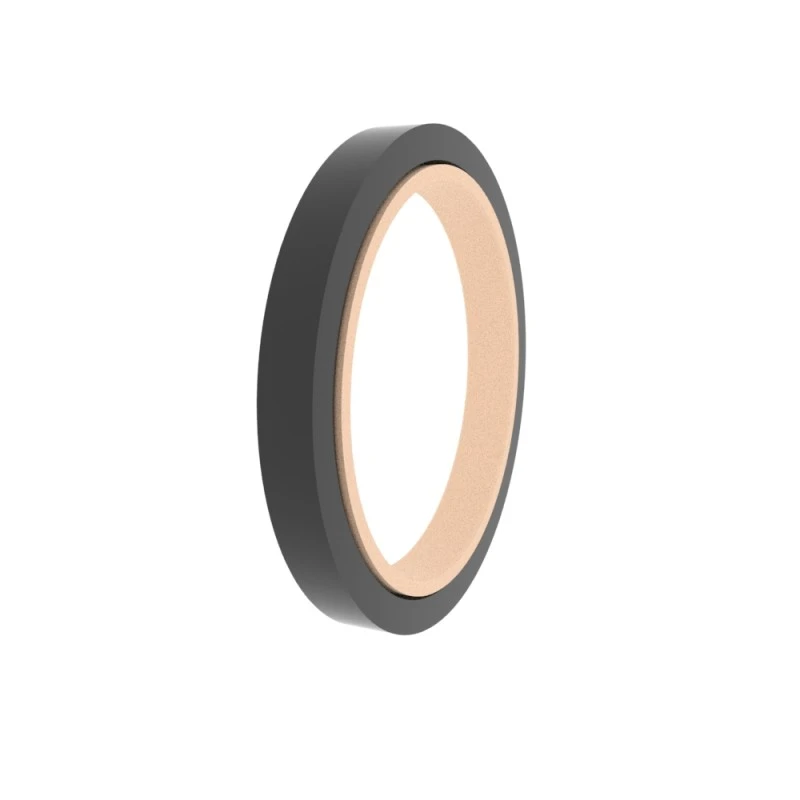

RCS109
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H10 |
Příklad objednávání

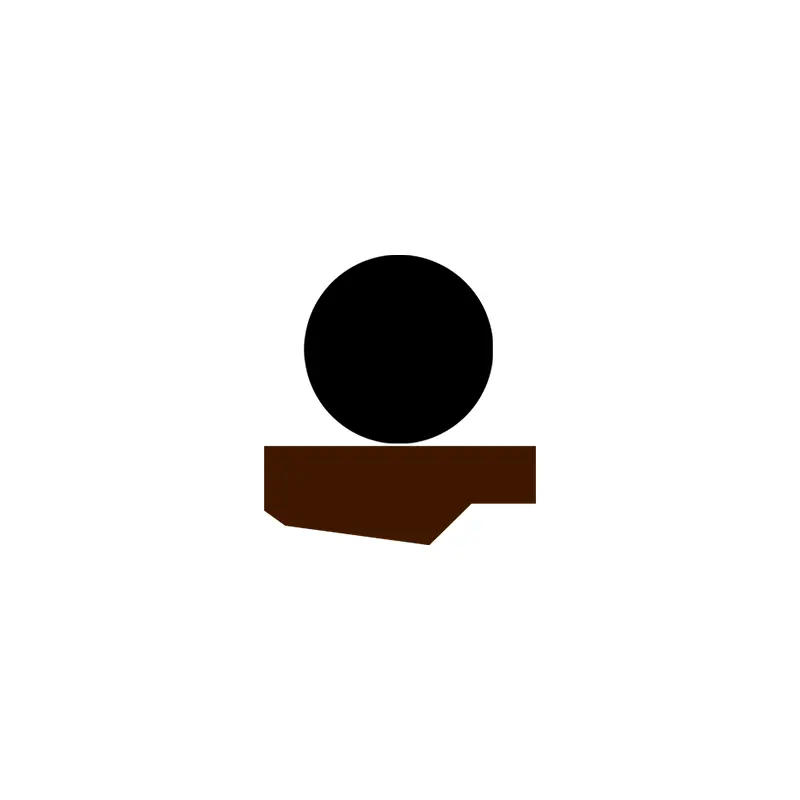

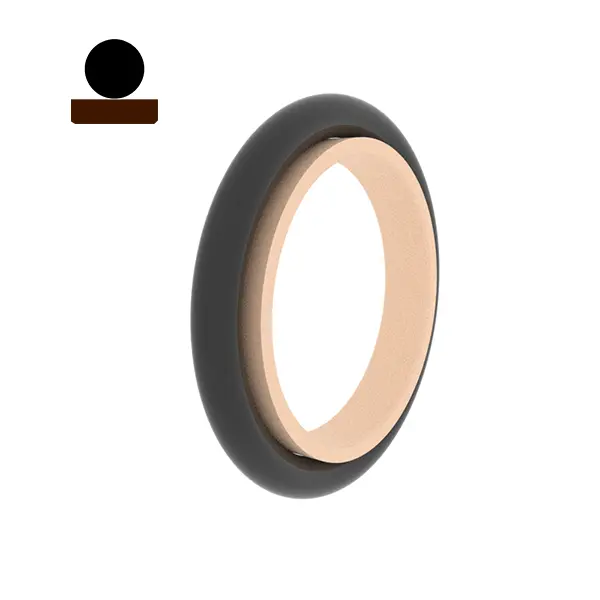

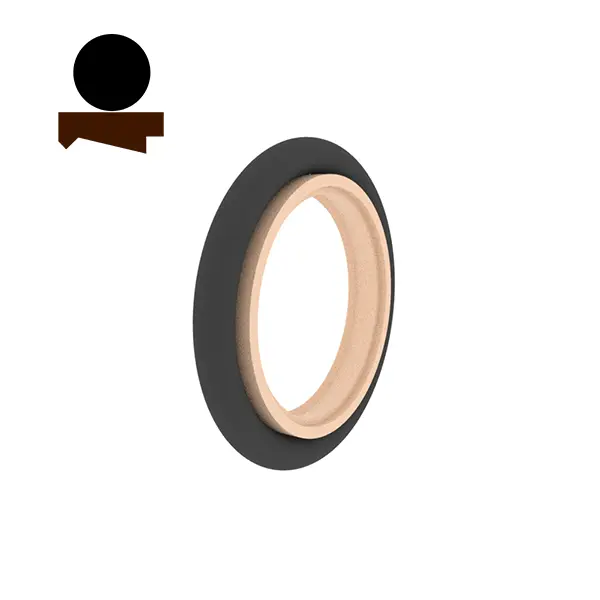

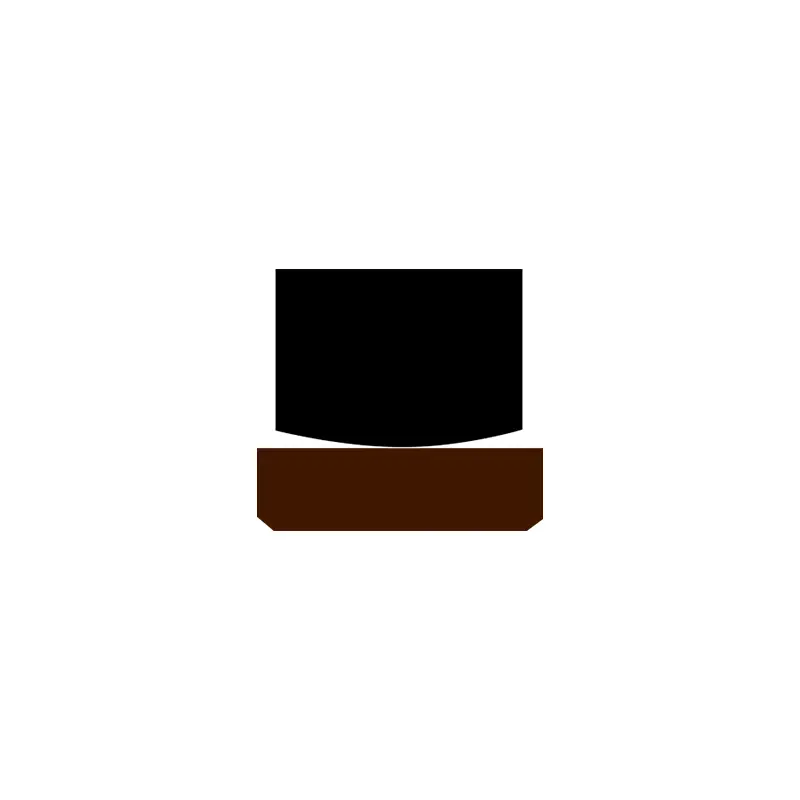

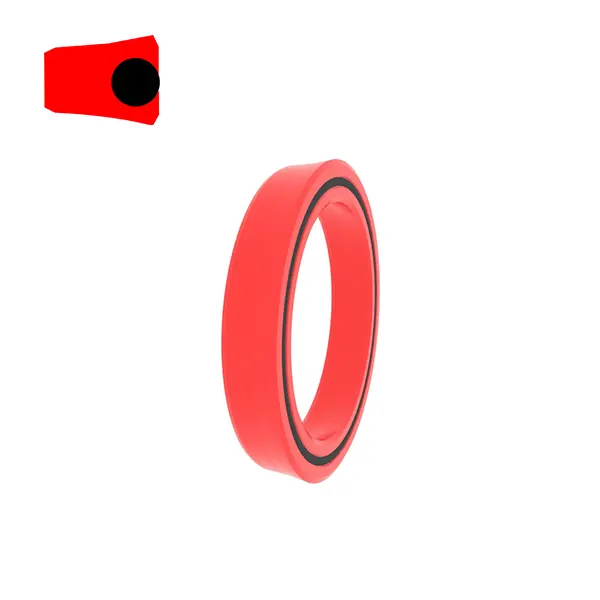

Model: RCS109
Velikost drážky: 100x115,1x6.3
Materiál: PTFE3+NBR
Typ těsnění: RCS109
Hlavní aplikace: Inženýrská vozidla, zemědělské stroje, jeřáby, mořské hydraulické vybavení, obráběcí stroje.
Výhody: Nízké tření, žádné tečení, vysoký odolnost proti opotřebení, pouze dobrý výkon anti-extruze, dobrá tepelná vodivost, stabilní vložení drážky, široký teplotní rozsah.
Materiál: Tetrafluorethylen, guma nitrilu nebo fluorinový guma
|

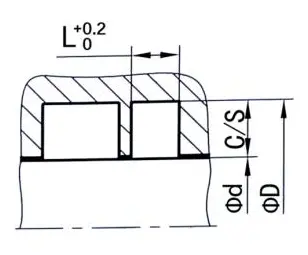

Příklady těsnění drážky |
Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximální vytlačovací mezera |
|||
|
100bar |
200bar |
400bar |
|||||||
|
5-7.9 |
Φd+4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φd+7,3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φd+10,7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φd+15.1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φd+20,5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φd+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φd+27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

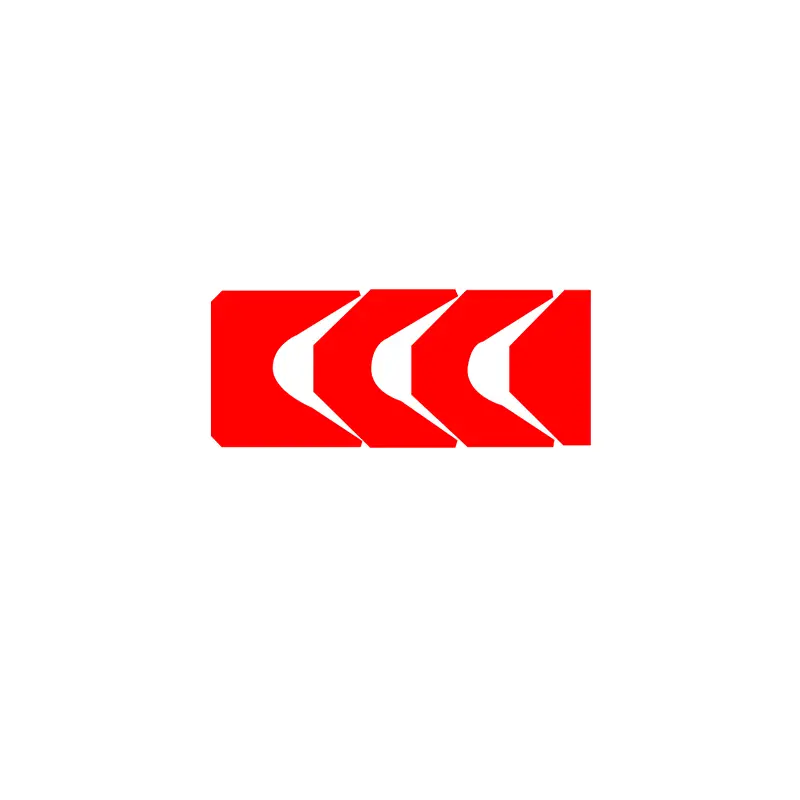

RCS110-112
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H10 |
Příklad objednávání

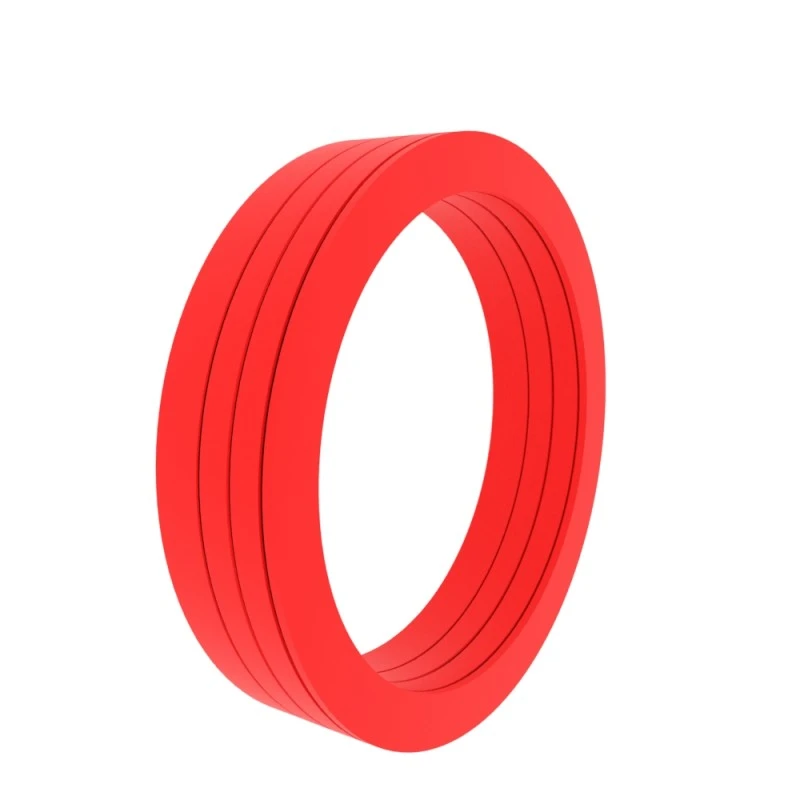

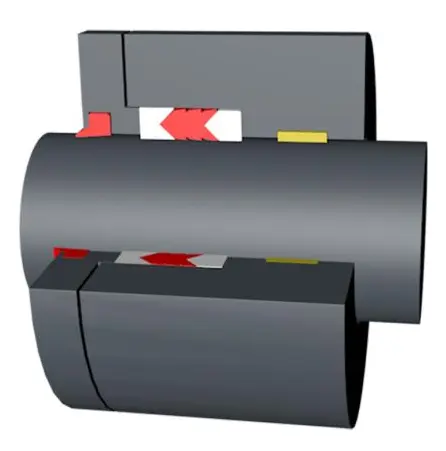

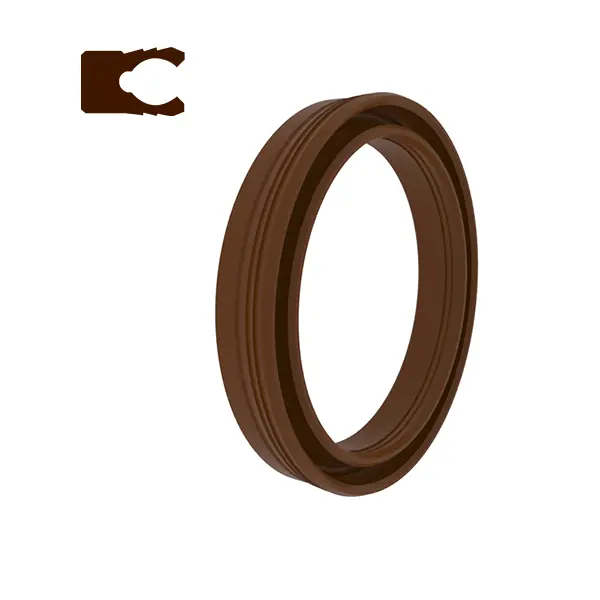

Model: RCS110-112
Velikost drážky: 100x120x32
Materiál: RC-PU-H+POM
Typ těsnění: RCS110-112, RCS126-128
Hlavní aplikace: Pro těžké průmyslové stroje, stisknutí
Výhody: Vhodné pro staré pístové tyče, otevřený typ snadno nainstaluje liánu
Materiál: Polyuretan, polyoxymethylen, nylon
|
Příklady těsnění drážky |
Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
10-39.9 |
Φd+10 |
16 |
5 |
|||
|
40-74.9 |
Φd+15 |
25 |
7.5 |
|||
|
75-149.9 |
Φd+20 |
32 |
10 |
|||
|
150-199.9 |
Φd+25 |
40 |
12.5 |
|||
|
200-299.9 |
Φd+30 |
50 |
15 |
|||
|
300-599.9 |
Φd+40 |
63 |
20 |
|||
|
＞ 600 |
Φd+40 |
80 |
20 |
|||
|
＞ 1000 |
Φd+50 |
100 |
25 |
|||

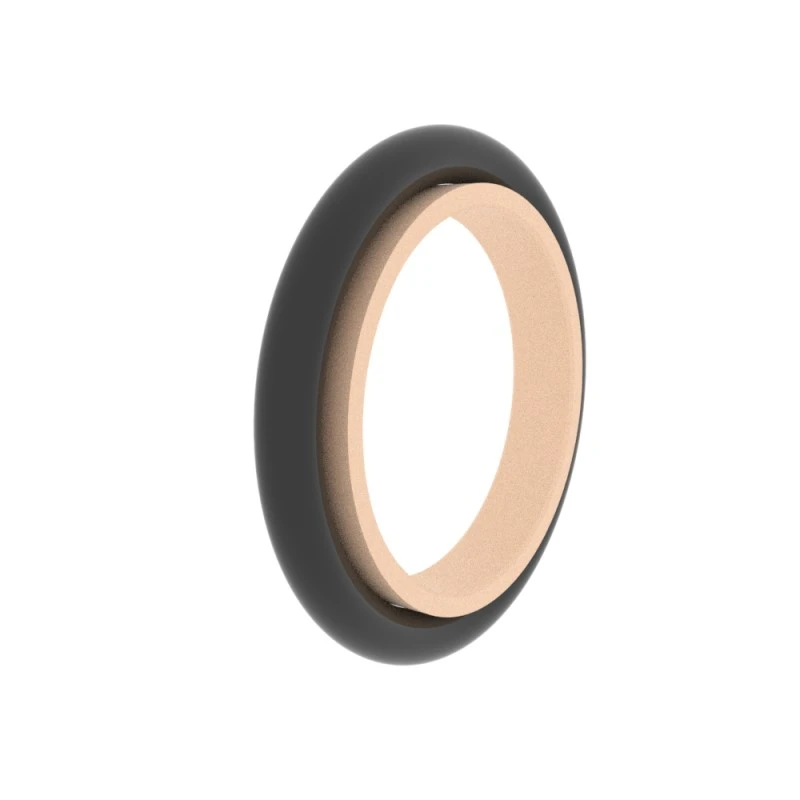

RCS119
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H10 |
Příklad objednávání

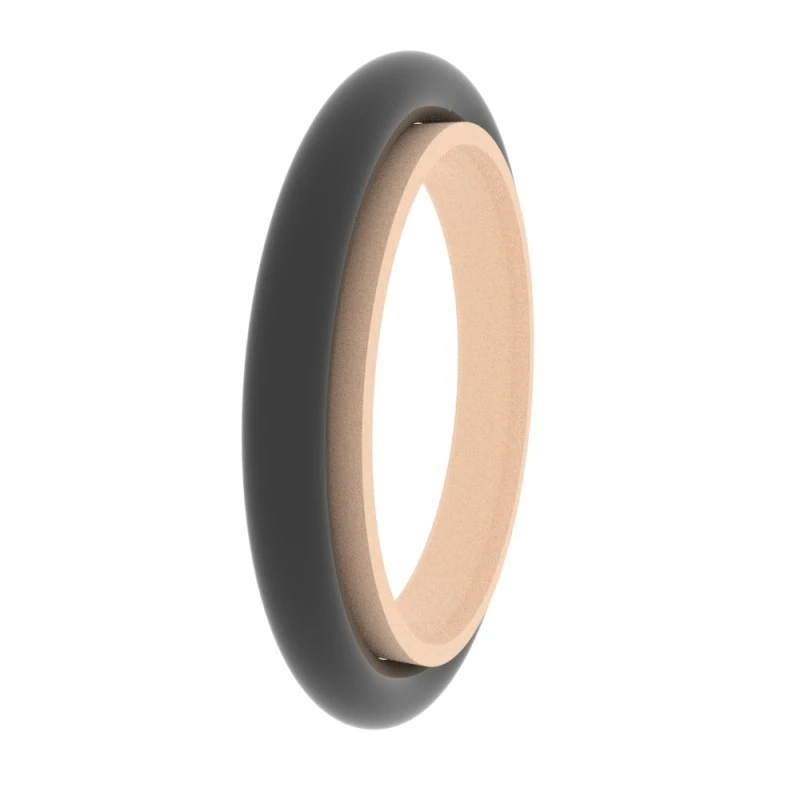

Model: RCS119
Velikost drážky: 100x109,4x7.1
Materiál: PTFE2+NBR
Typ těsnění: RCS119
Hlavní aplikace: Chemický průmysl, rychlé válce a polohovací stroje. Potravinářský průmysl, farmaceutický průmysl.
Výhody: Odolné vůči vysokým teplotám a různým chemickým médiím, koeficient s nízkým třením, bez dotvarování, dobré vlastnosti suchého tření, nízké statické hodnoty a tření.
Materiál: PTFE+listová pružina
|

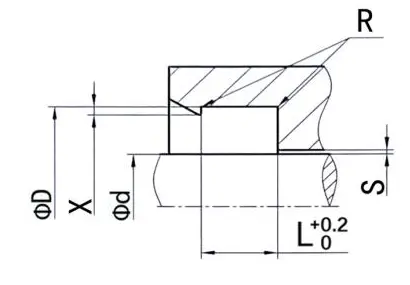

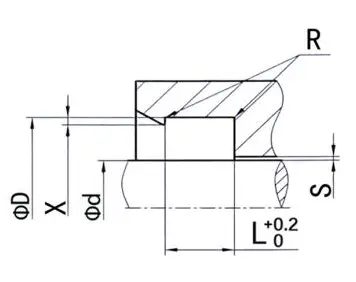

Příklady těsnění drážky |
Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximální vytlačovací mezera |
|||
|
100bar |
200bar |
400bar |
||||||||
|
10-19.9 |
D+4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
D+6,2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
D+9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
D+12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
＞ 1000 |
D+19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
