Náš vodicí kroužek na otočení se široce používá v hydraulických válcích, pneumatických systémech, průmyslových strojích a dalších oborech. Můžeme poskytnout přizpůsobená řešení podle potřeb zákazníka, abychom pomohli zlepšit efektivitu provozu zařízení a spolehlivost těsnění. Podle různých charakteristik jsme rozdělili vodicí prsten otáčení do různých modelových série.

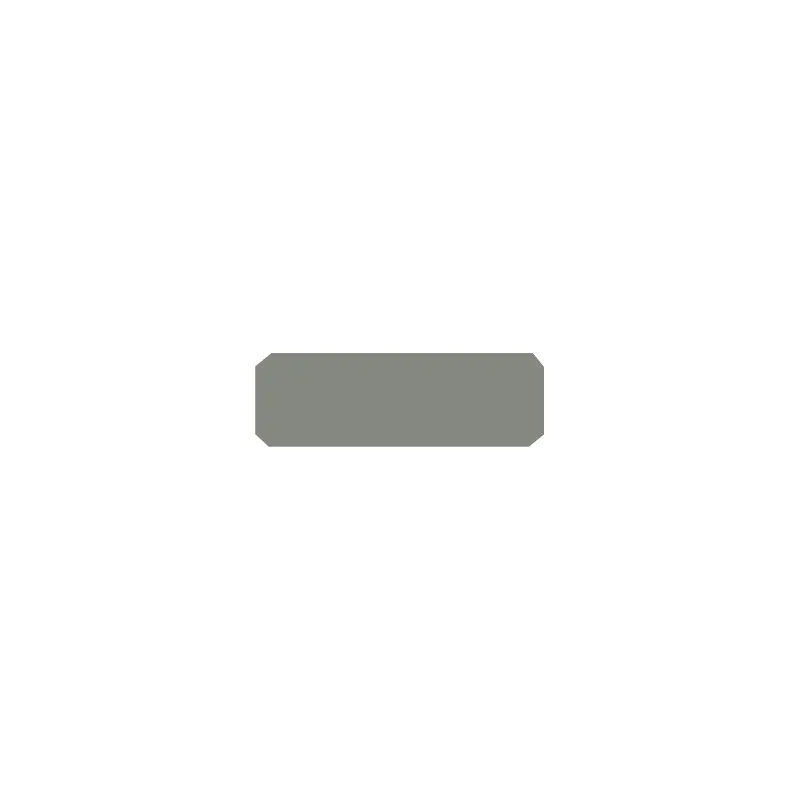

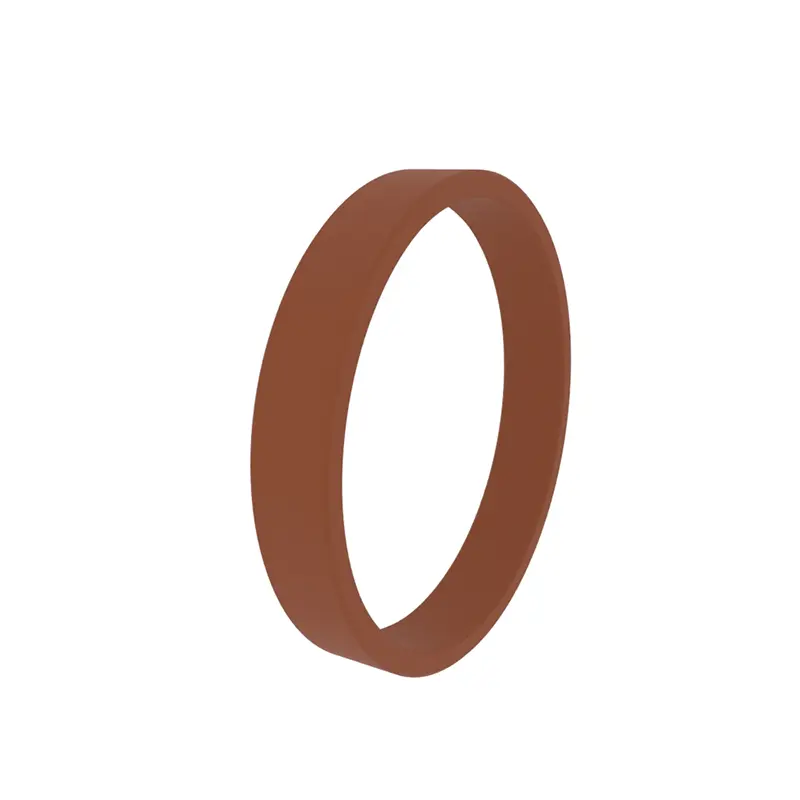

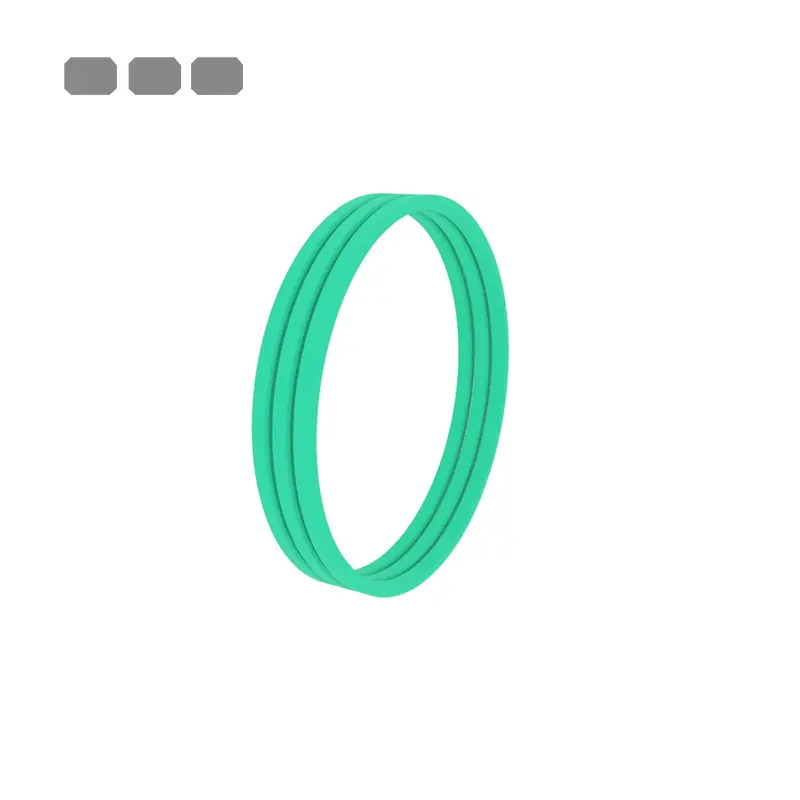

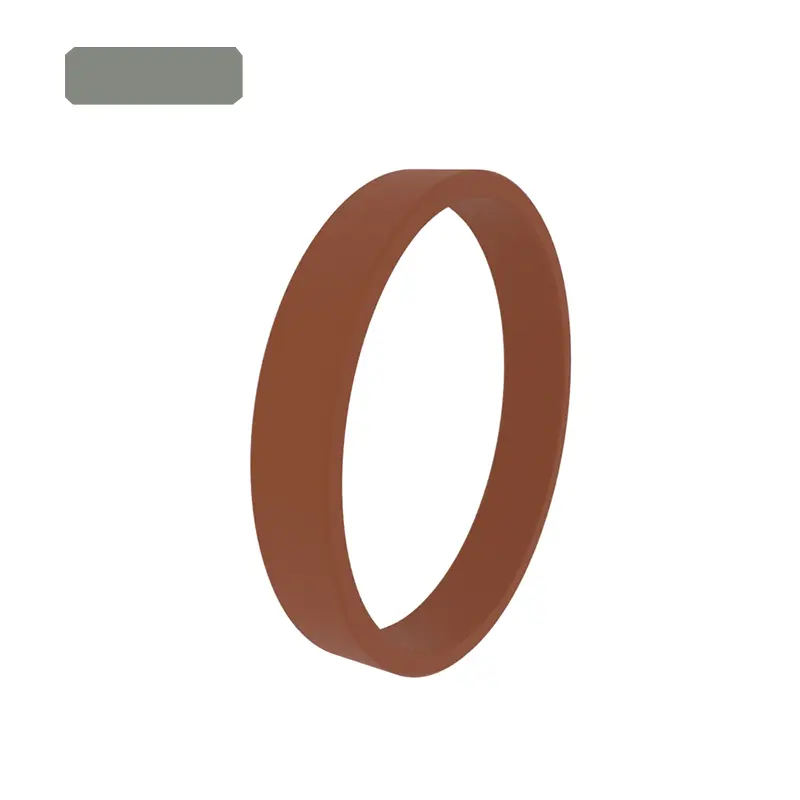

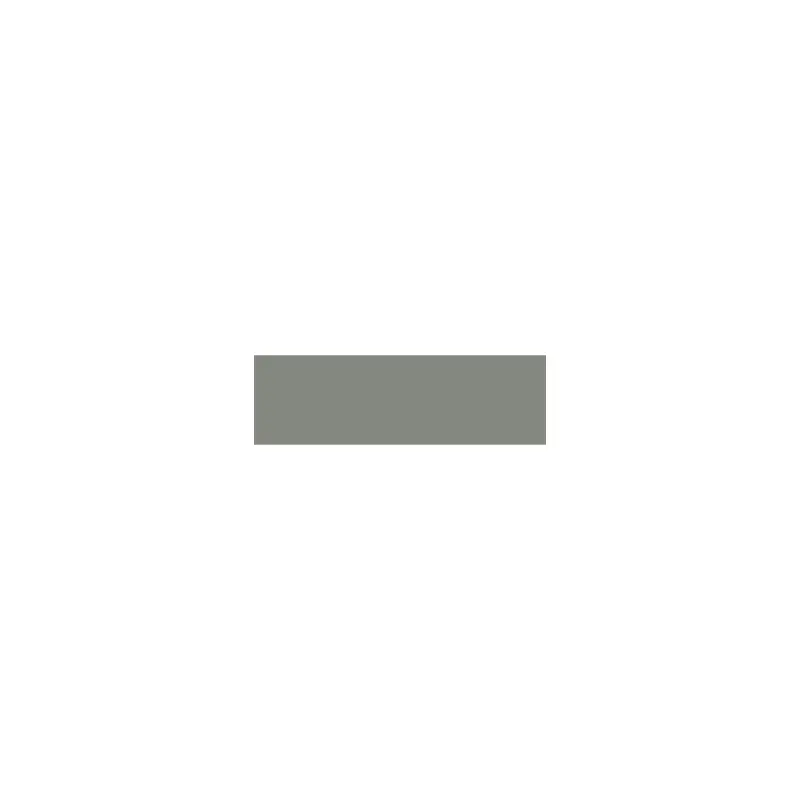

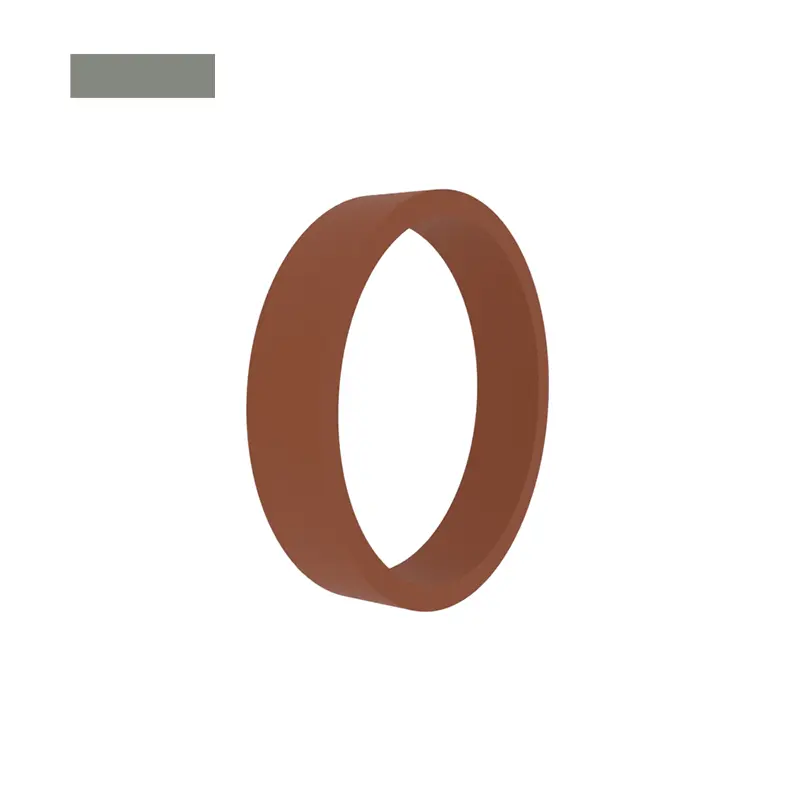

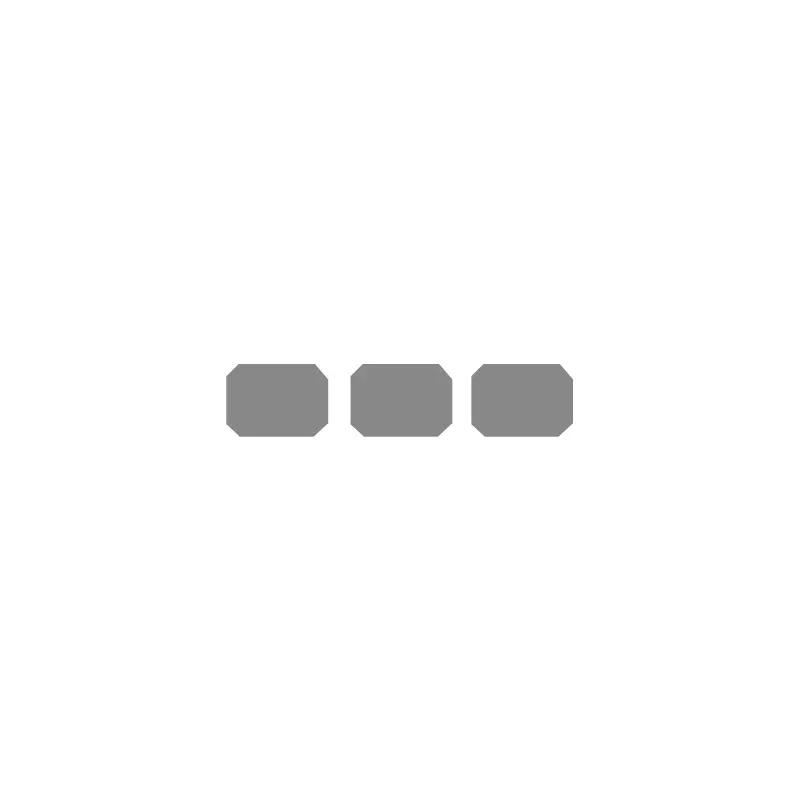

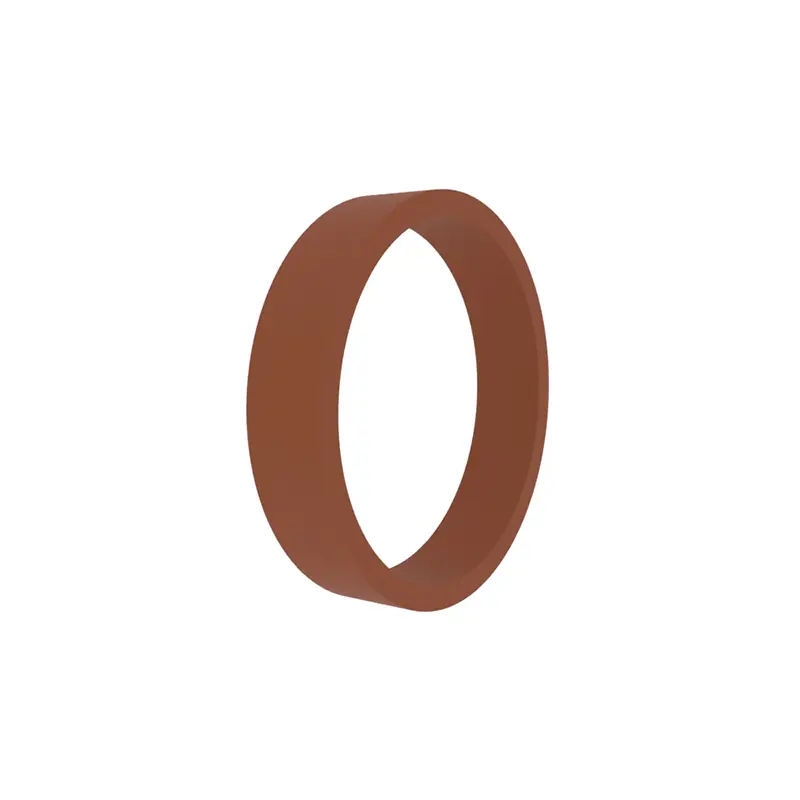

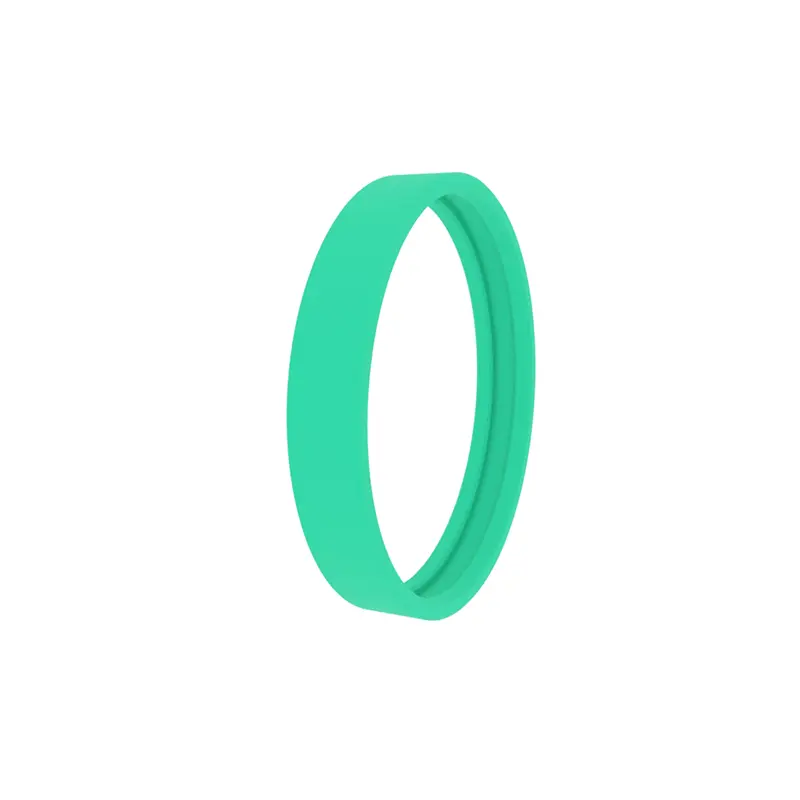

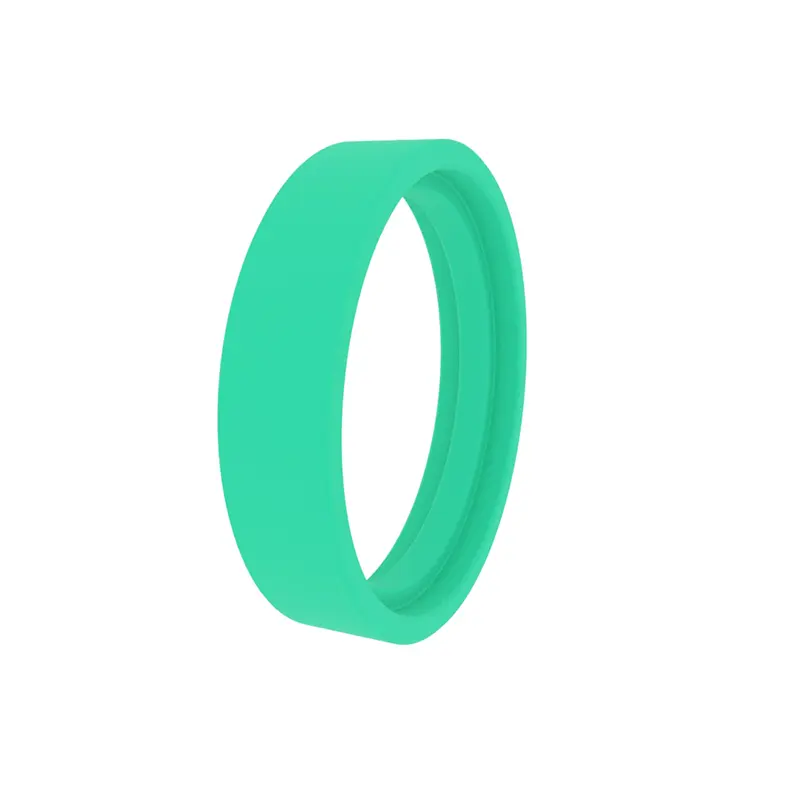

Standardní vodicí kroužky RCF101, RCF102, RCFB102 jsou vhodné pro průvodce pístů a pístových tyče válců. Většina z nich musí být otevřena a nainstalována v uzavřených drážkách, nebo mohou být otevřeny.

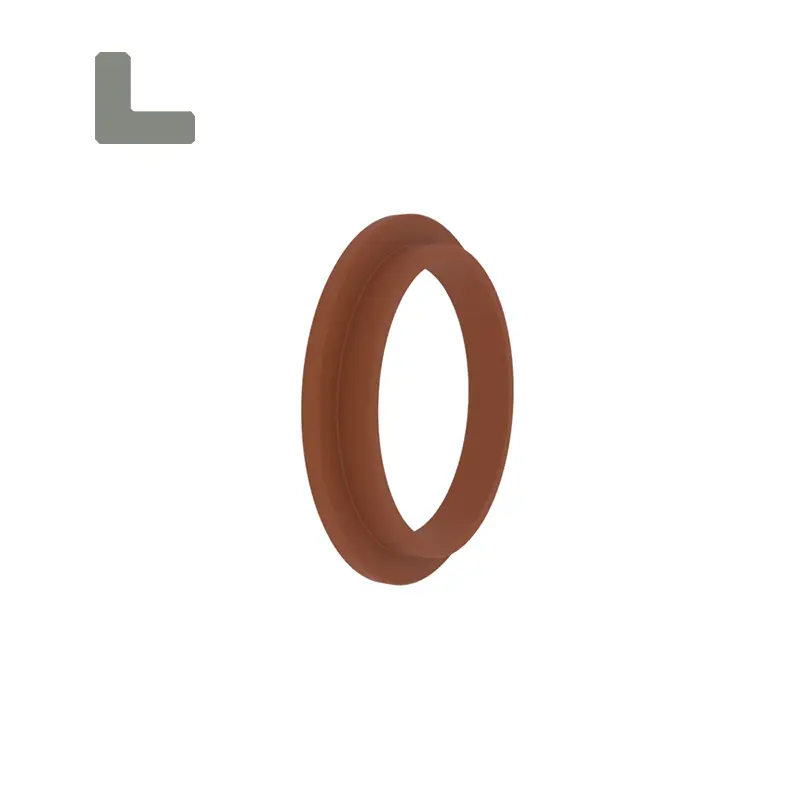

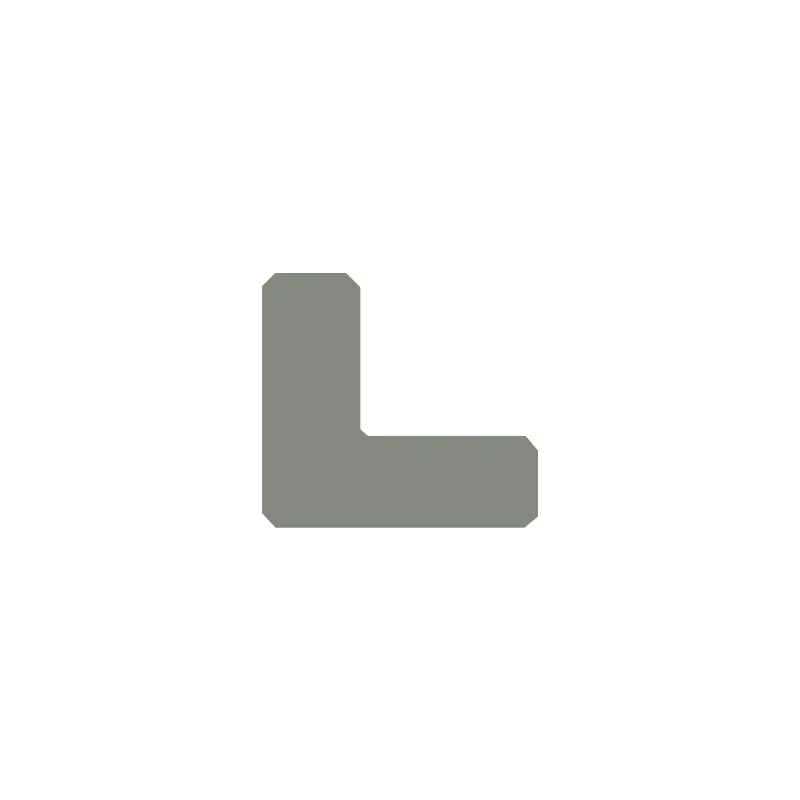

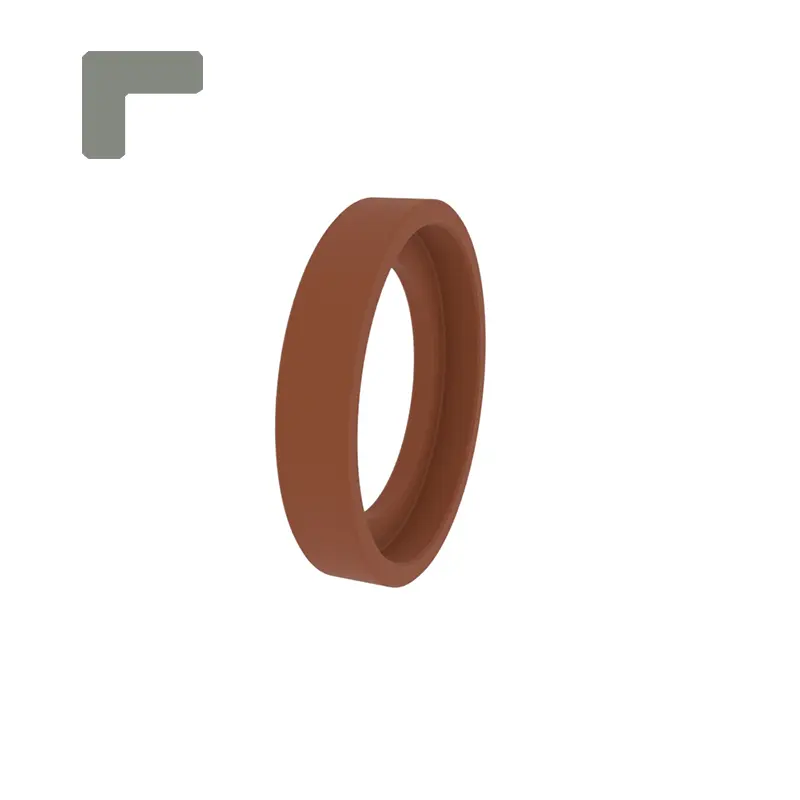

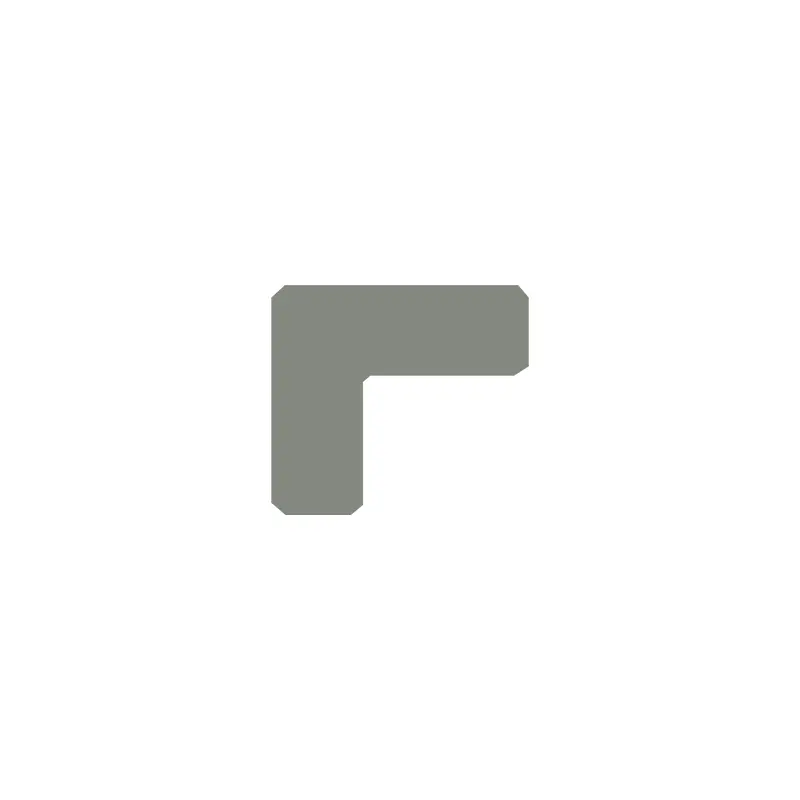

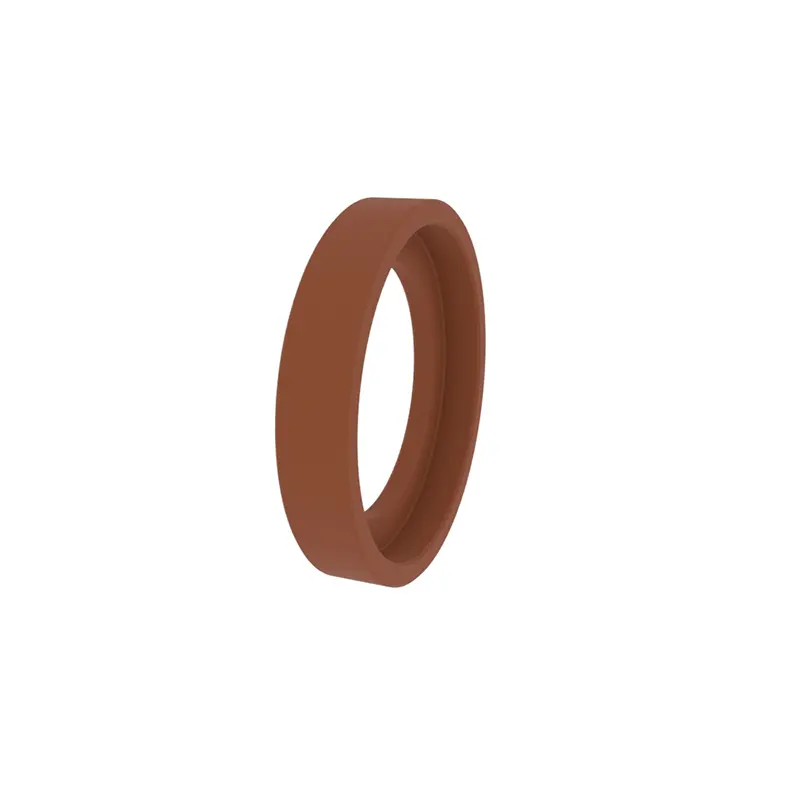

Standardní vodicí kroužky RCF103, RCF104 jsou vhodné pro pístové průvodce. Konstrukce s rohy způsobuje, že má funkce vodicích kroužků a opěrných prstenů. Může být otevřený nebo ne.

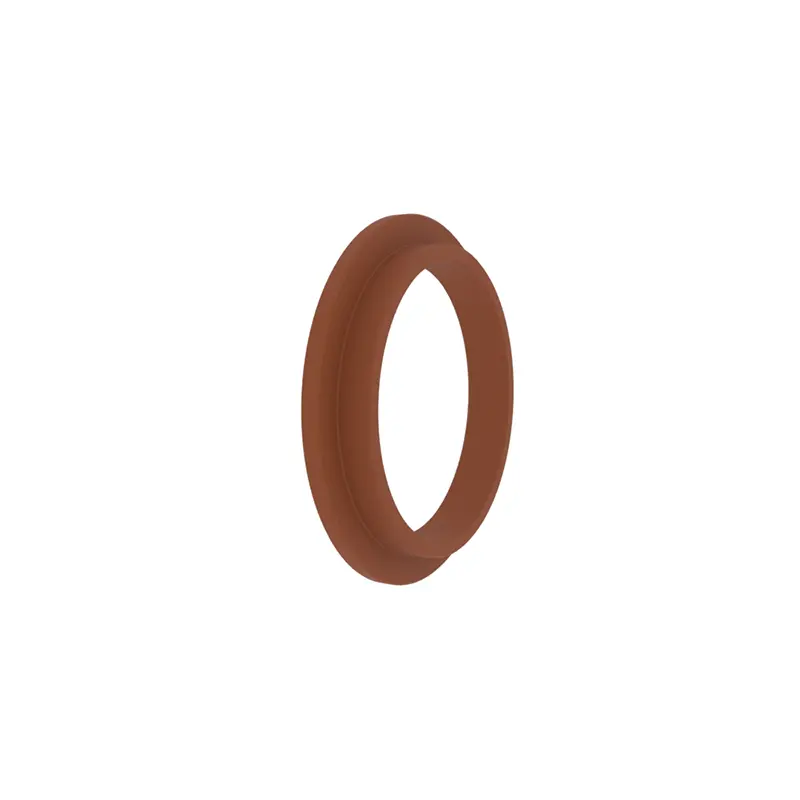

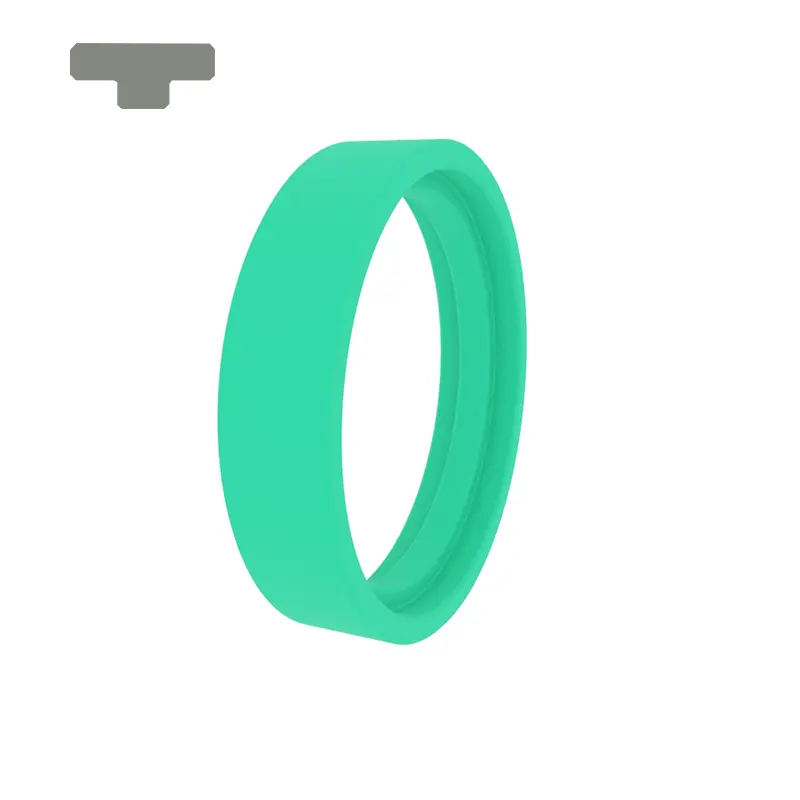

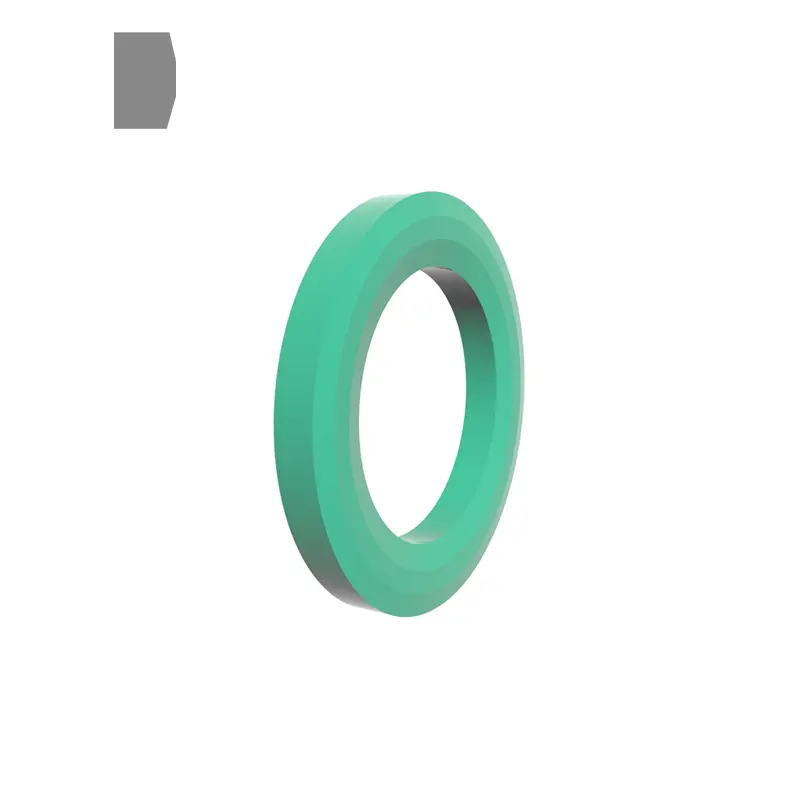

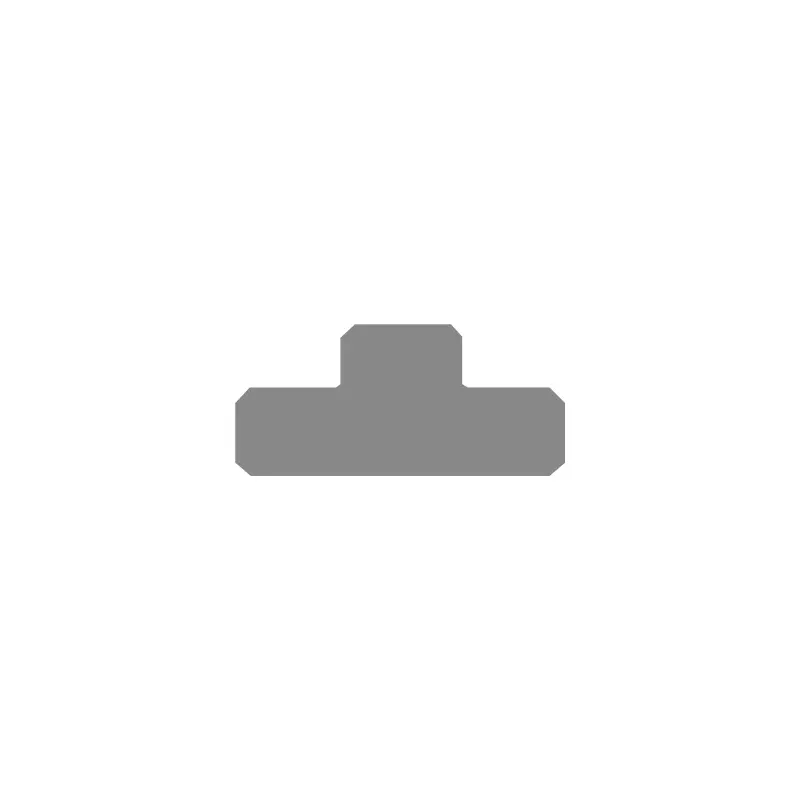

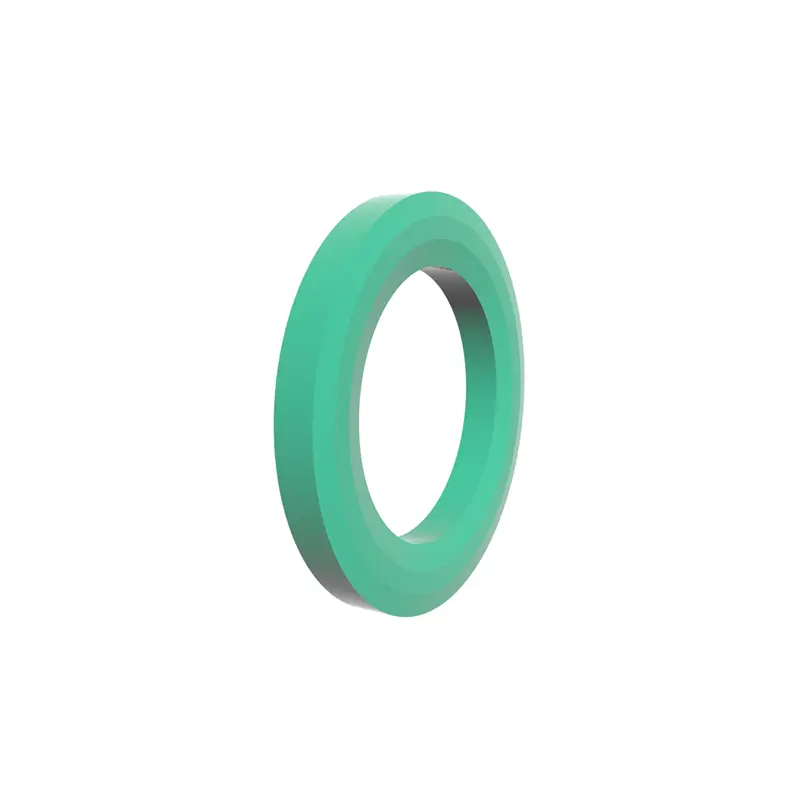

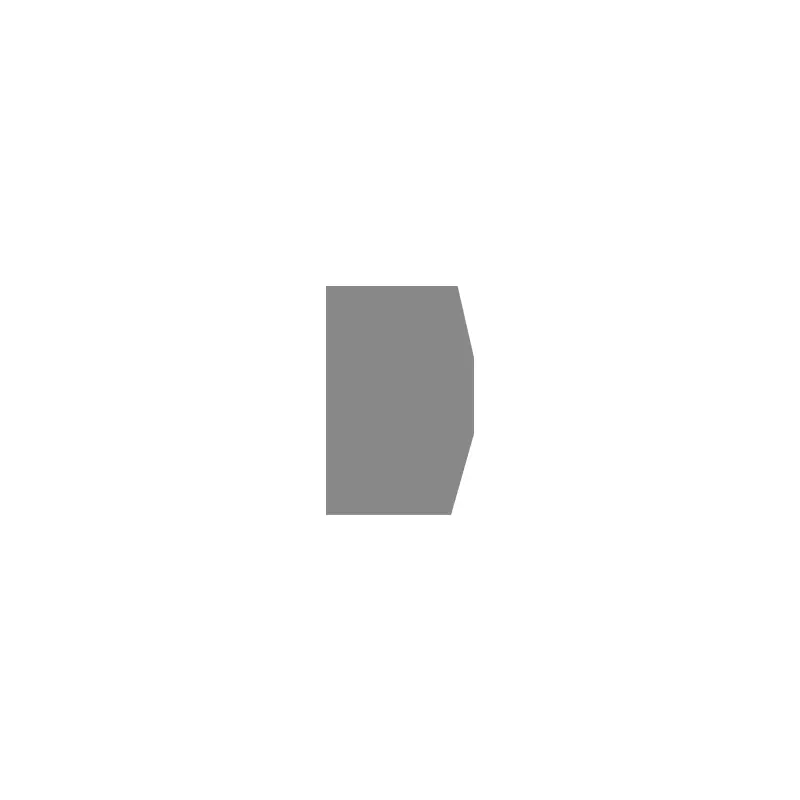

Standardní vodicí kroužek RCF105 je vhodný pro pístové průvodce. Má konvexní kroužek na vnitřním průměru. Může být otevřený nebo ne.

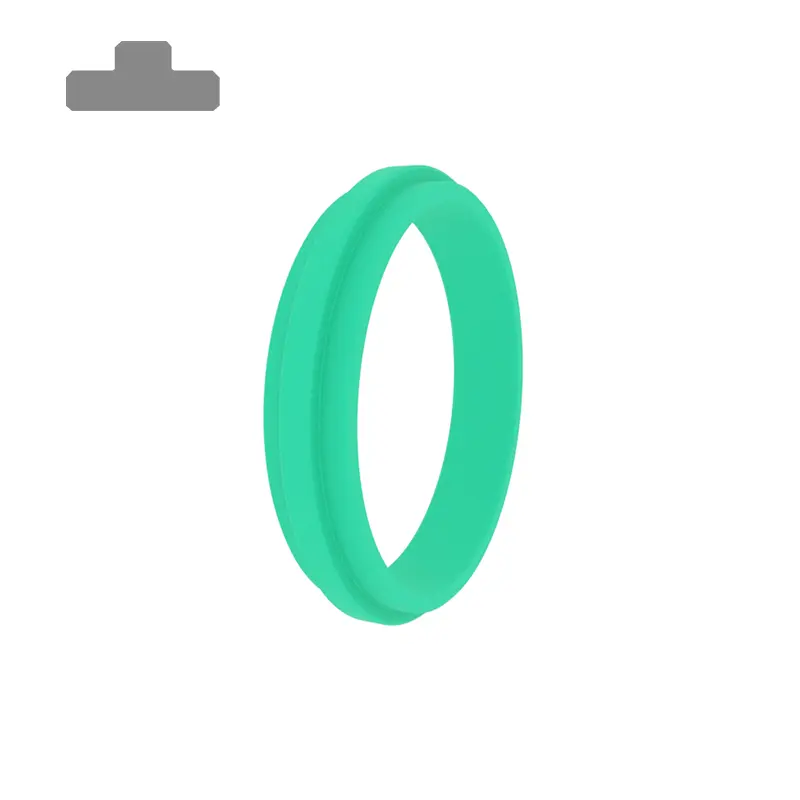

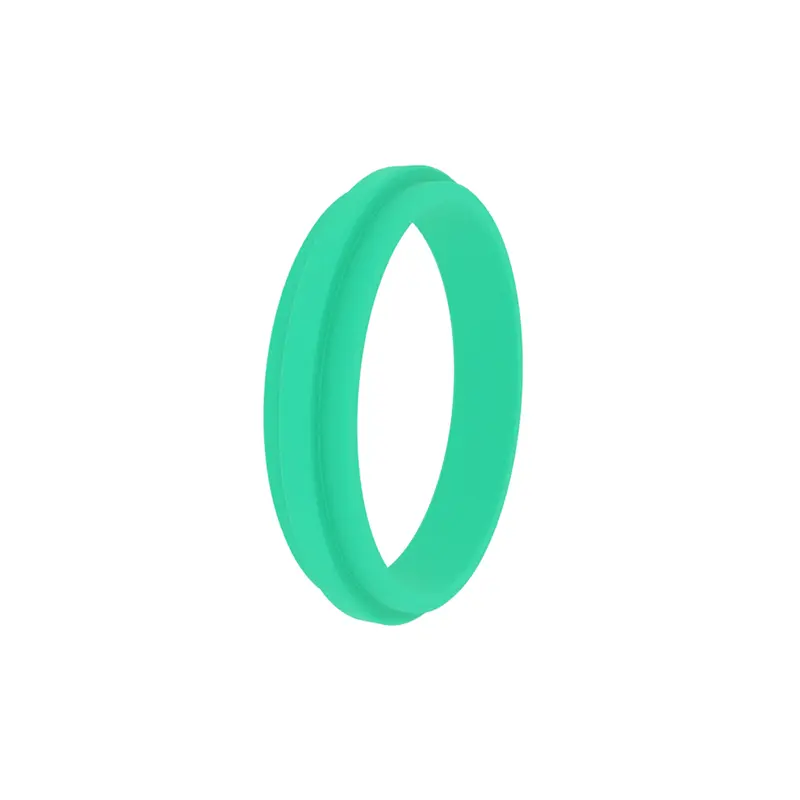

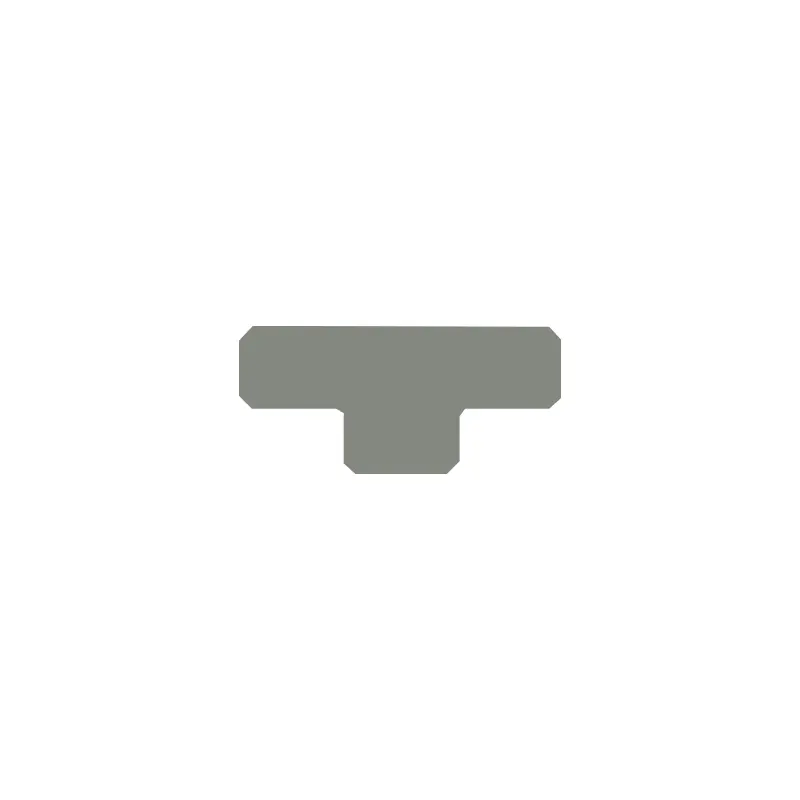

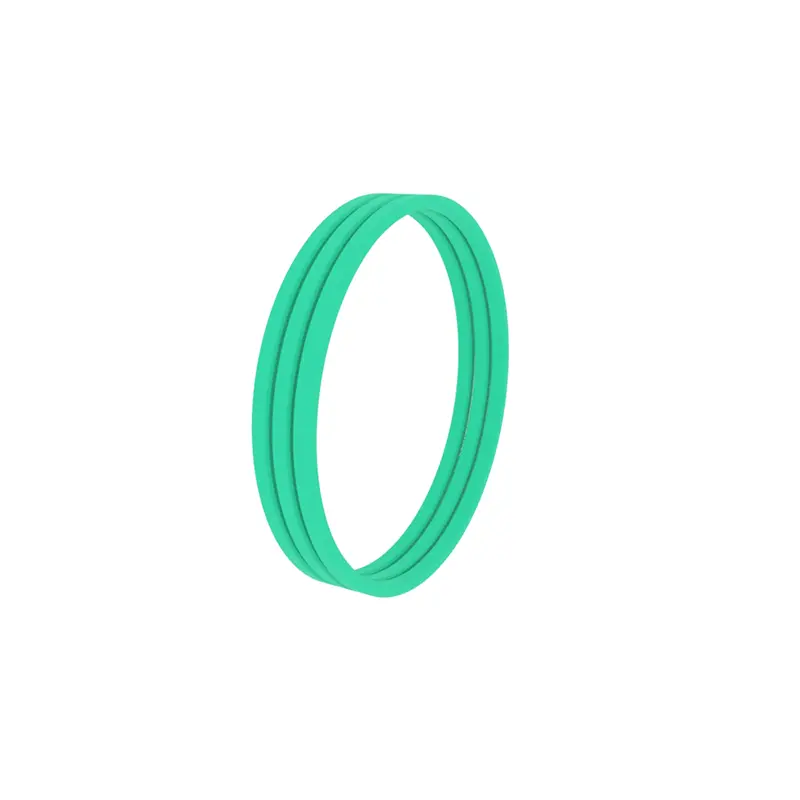

Standardní vodicí kroužek RCF106 je vhodný pro vodítka pístových tyčí. Má konvexní kroužek na vnějším průměru. Může být otevřený nebo ne.

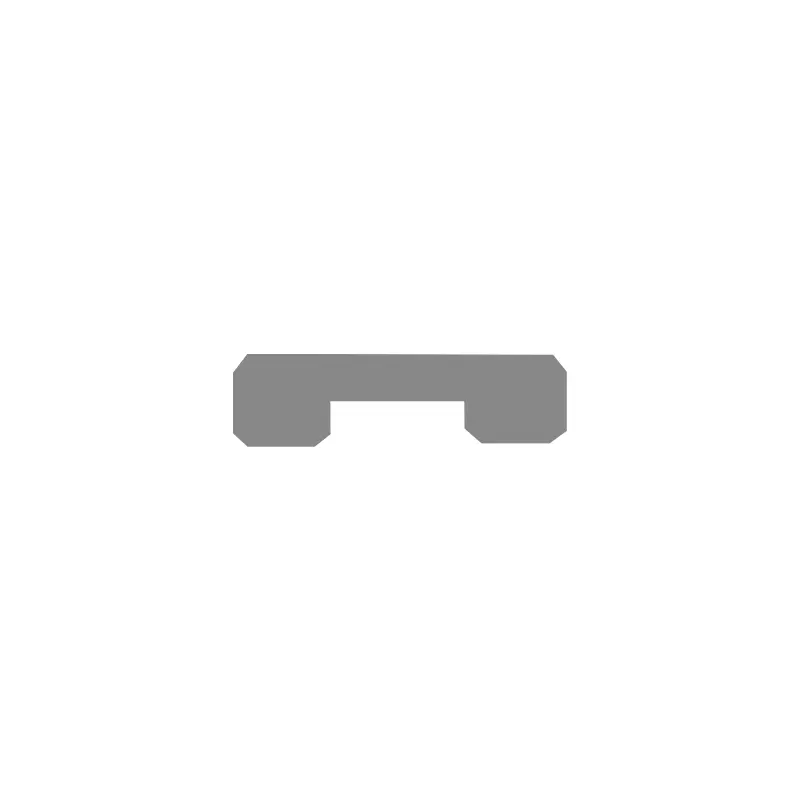

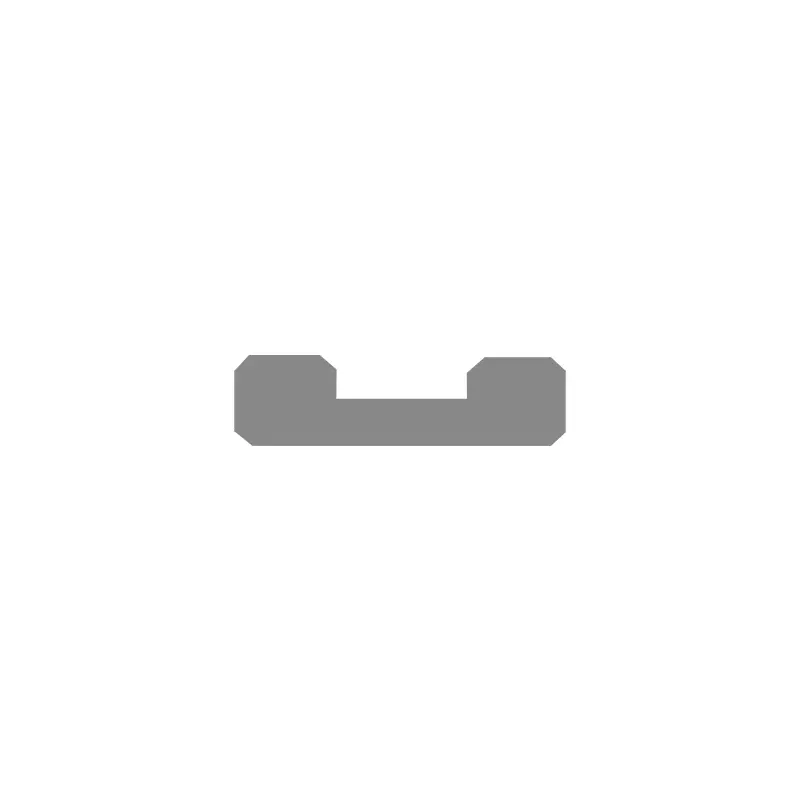

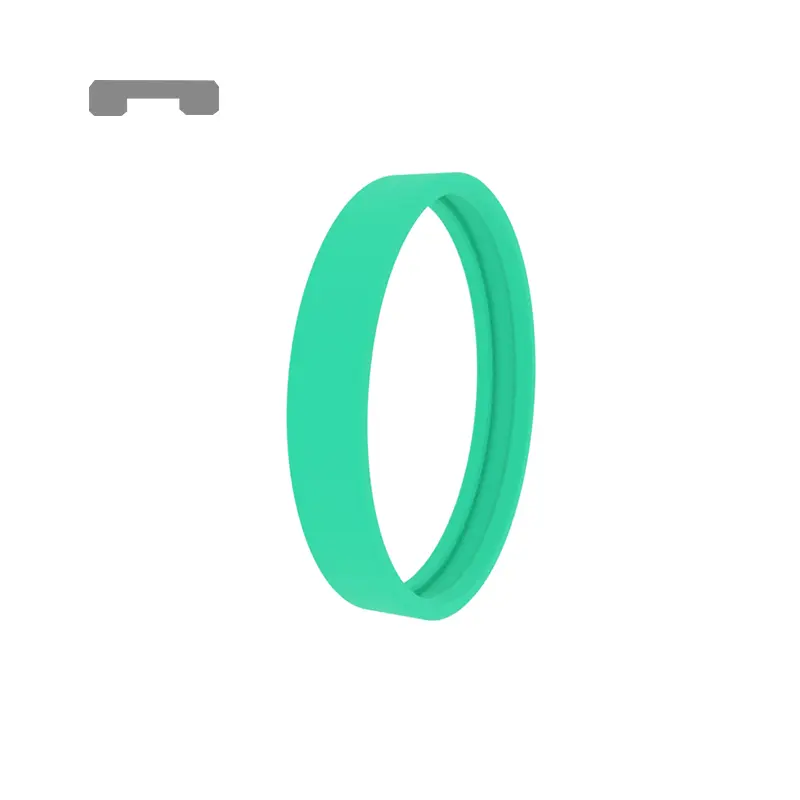

Standardní vodicí kroužek RCF107 je vhodný pro pístové průvodce. Má drážku na vnitřním průměru. Může být otevřený nebo ne.

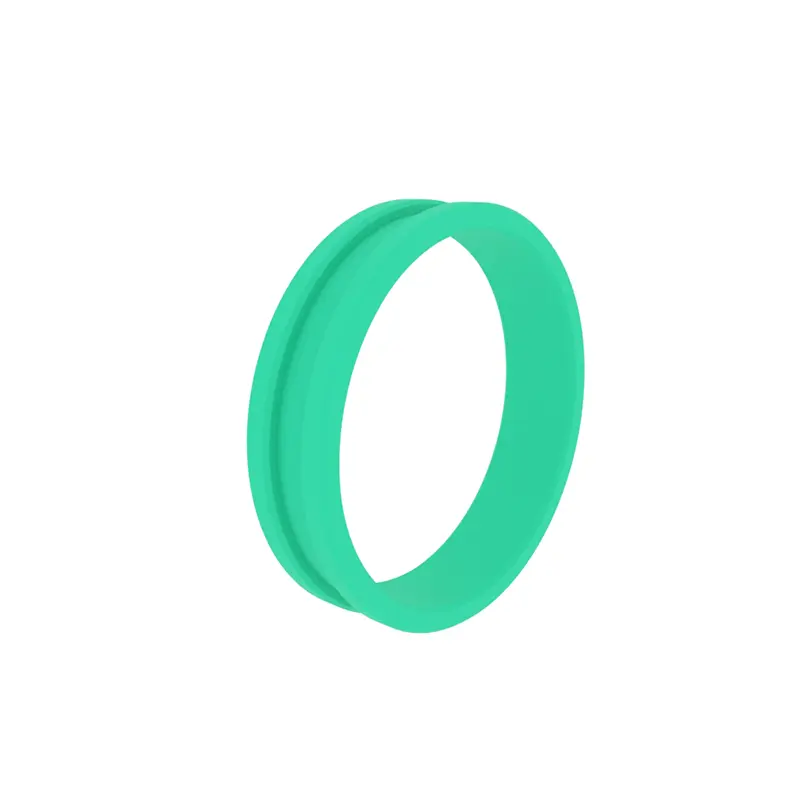

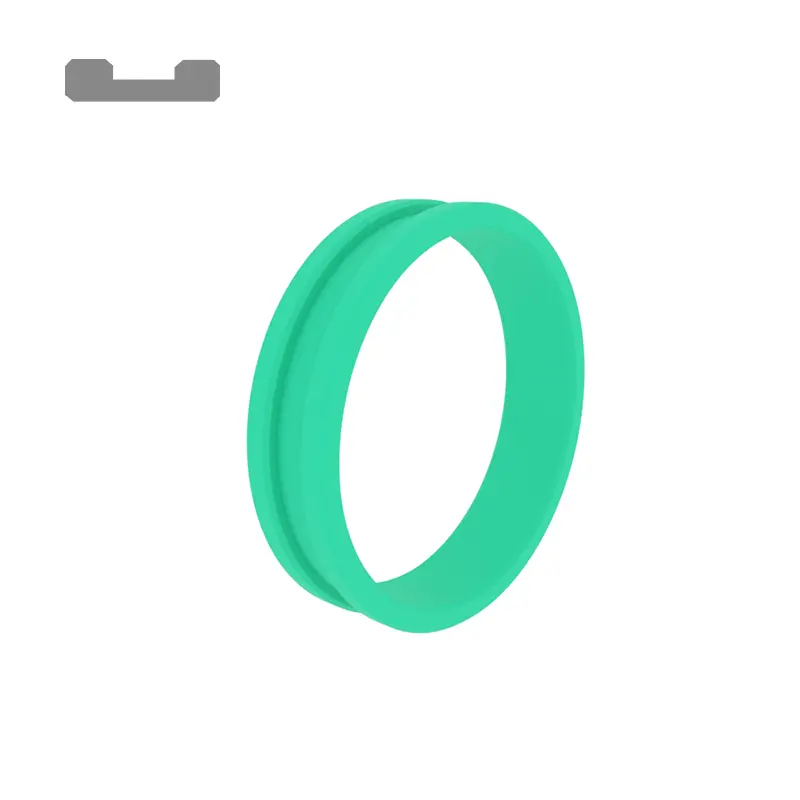

Standardní vodicí kroužek RCF108, vhodný pro vedení pístové tyče, s drážkou na vnějším průměru, k dispozici s nebo bez otevření.
Funkce a aplikace produktu:
Funkce produktu
Otočný kroužek těsnění, vhodný pro standardní drážku ISO10766, může zabránit „blokování“ a „záchvaty“, silnou schopnost nosit zatížení a stále elastické před dosažením křehké teploty. Hrany vodicího kroužku jsou zkoseny, aby se zabránilo stlačení okrajů do mezery generované půlkruhovou zkosení drážky dutiny.
Hlavní aplikace
Inženýrské stroje, zemědělské stroje, injekční lisovací stroje, nakládací a vykládací platformy, podpůrné válce, průmyslová vozidla, lisy, metalurgické válce.

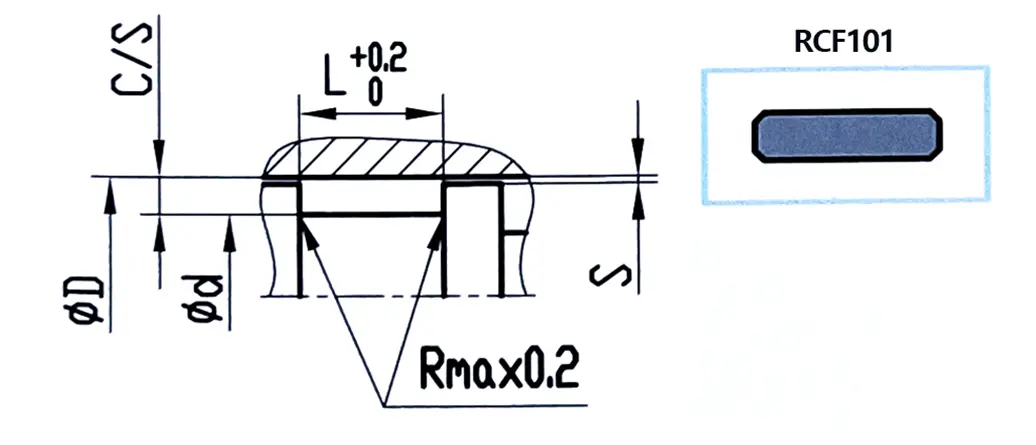

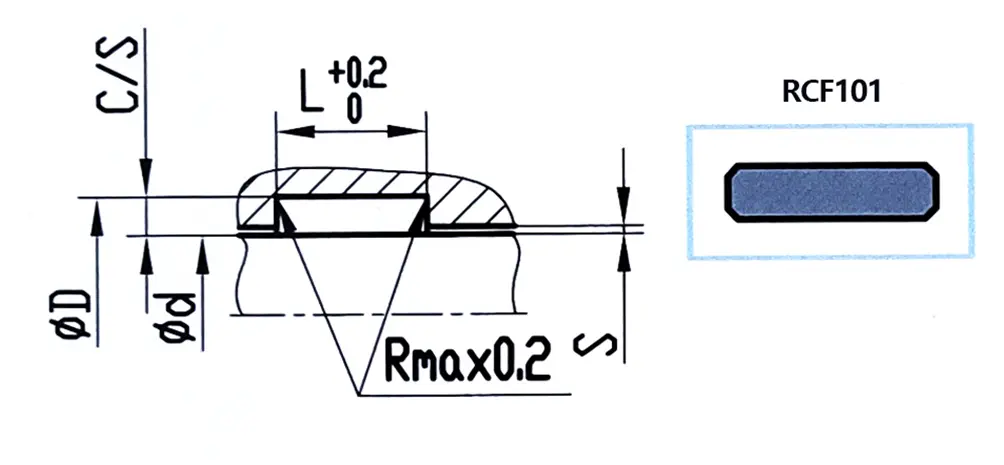

Příklad 1 vodicí prstencové drážky pro pístovou tyč
| Φd F8 | Φd H8 | L+0,2 | c/s | Radiální vůle |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1,2 |
PŘÍKLAD 2 PŘEDPISOVÉHO PŘIPOJENÍ PROVOCÍ
| Φd H8 | Φd F8 | L+0,2 | c/s | Radiální vůle |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | Φd-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1,2 |
Materiály
1. PTFE (pro střední a světlé zatížení);
2. POM nebo PA (pro zatížení světla);
3. Fenolická pryskyřice + vlákno tkaniny (pro těžká zatížení)
Výběr šířky a čísla vodicího prstence
Vzorec lze použít k předběžnému určení t = (f*f) / (d*Pr)
T: Šířka vodicího kroužku (MM), F: Maximální radiální zatížení (N), F: Bezpečnostní faktor, PR: Maximální přípustné radiální zatížení (N/mm²), D: Průměr pístu nebo pístového tyče (mm)
Příklad: D = 60 mm, F = 40KN, PR = 90N/MM², F = 2, T = 40000*2/60*90 = 14,8 mm
Vypočítanou možností je vybrat jeden vodicí kroužek se šířkou t = 15 mm nebo dvou vodicích kroužků o šířce 9,7 mm. Pokud jsou vybrány dva vodicí kroužky se šířkou 9,7 mm, lze bezpečnostní faktor zvýšit na 2,6. Obecně je doporučeným bezpečnostním faktorem F = 2

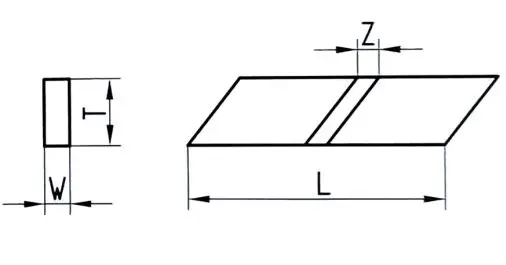

Stanovení řezné délky
L = 3,14* (D -W) -K pro píst
L = 3,14* (D+W) -K pro pístovou tyč
K je teplotní konstanta, 0,8 je vybrána, když je teplota pod 120 stupňů, a 2,0 se vybere, když je teplota nad 120 stupňů.

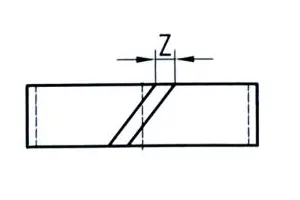

Výpočet řezné mezery z
|
|
Fenolická pryskyřice/POM | PTFE |
| Pro pístovou tyč | 0,050 (φd+w) | 0,042 (φd+w) |
| Pro píst | 0,050 (φd-w) | 0,042 (φd-w) |
Typ řezu
30 ° zkosení

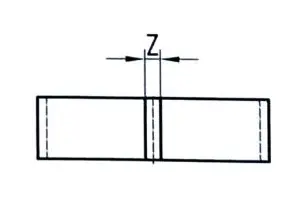

Rovný řez (používaný hlavně pro rotaci nebo houpačky a nestandardní drážky)

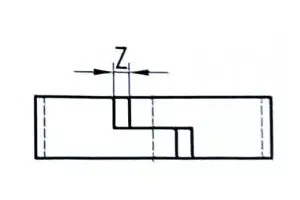

Řez ve tvaru Z (má také pečeťovou funkci)
