Zavázali jsme se poskytovat řešení „odolnosti na ochranu proti tlaku“ pro každý scénář, který vyžaduje otáčení rotačních těsnění. Prostřednictvím 200+ materiálových vzorců a strukturálních patentů pomáháme zákazníkům snížit míru selhání a dosáhnout optimalizace TCO. Celá řada modelů produktů je velmi rozmanitá. Můžete si vybrat podle skutečných potřeb nebo přizpůsobit otočné rotační těsnění od nás.

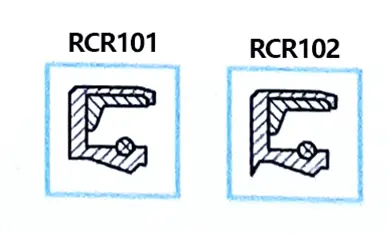

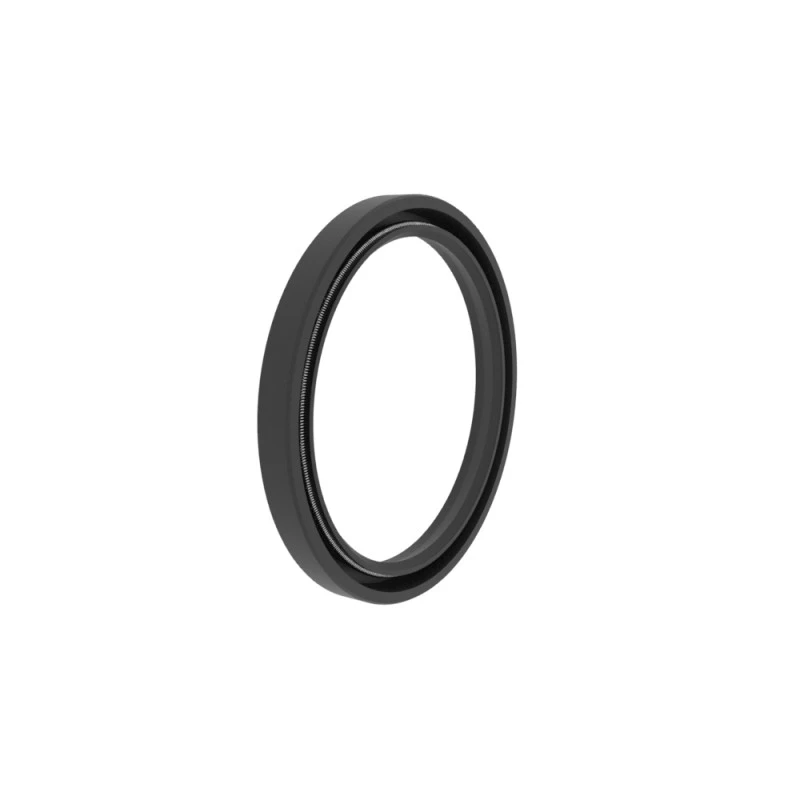

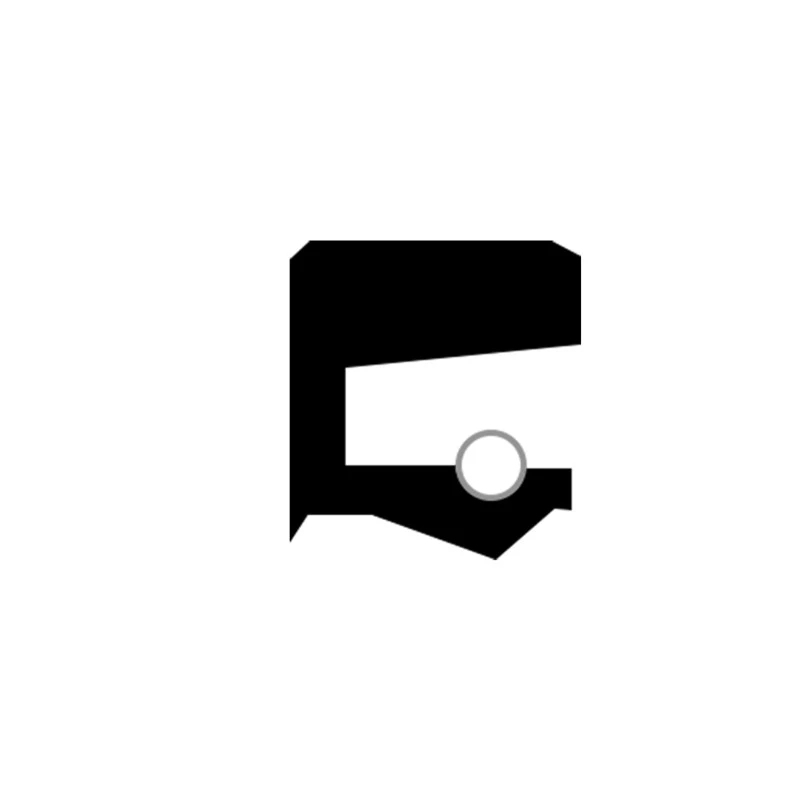

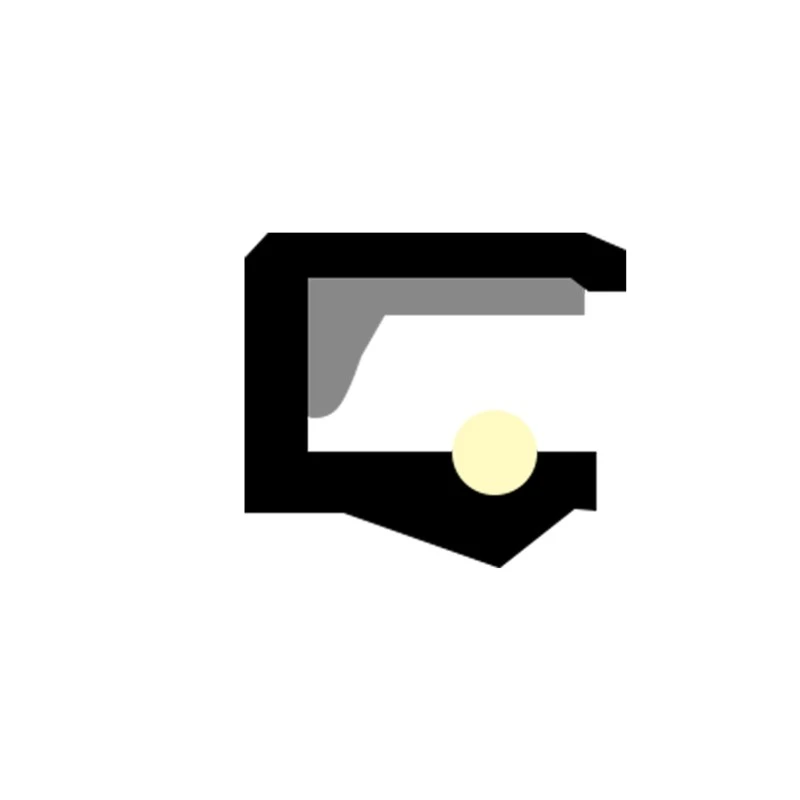

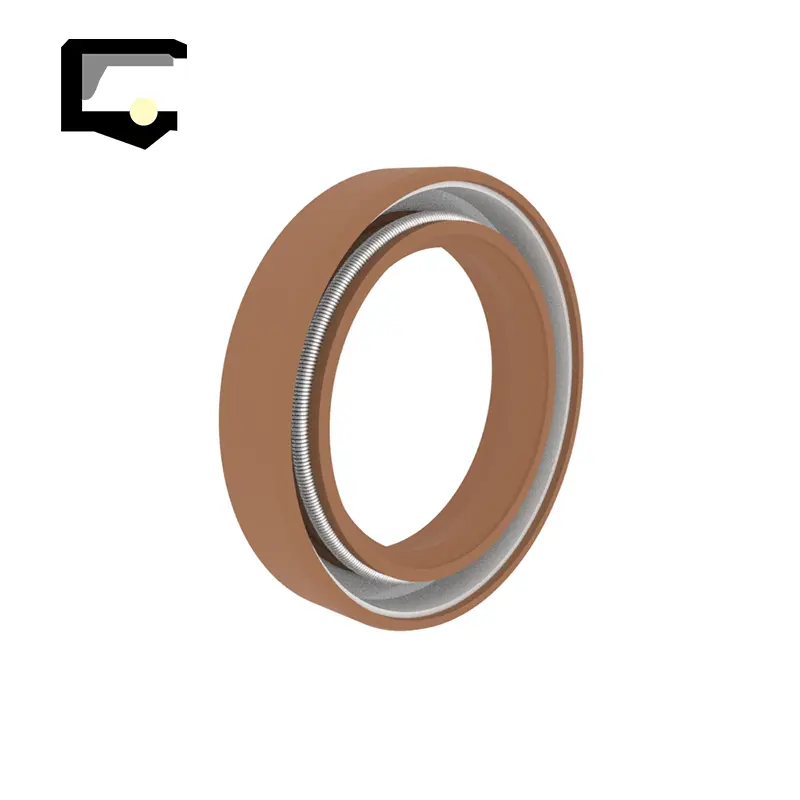

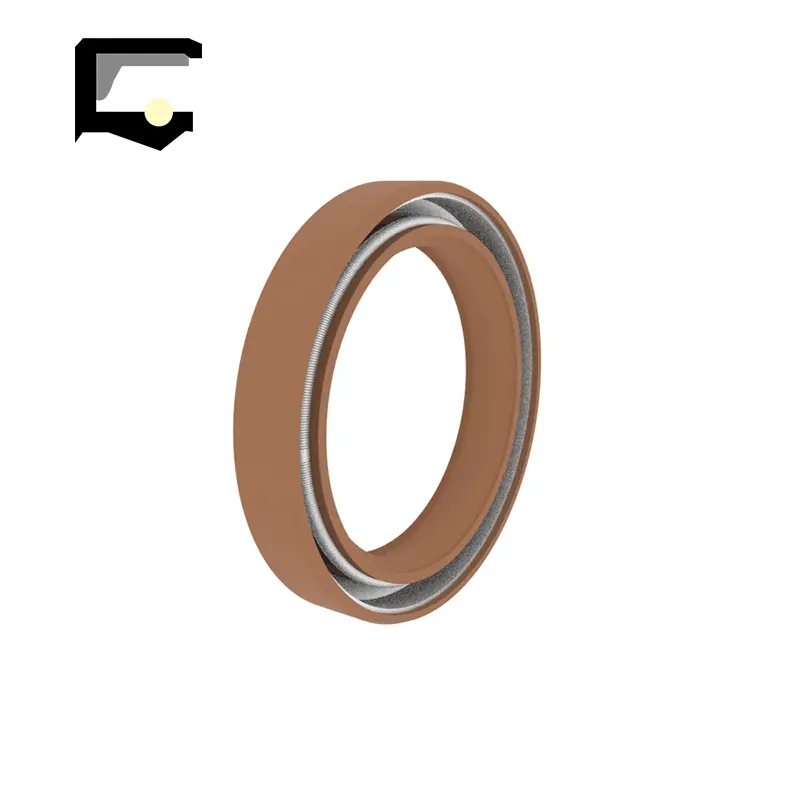

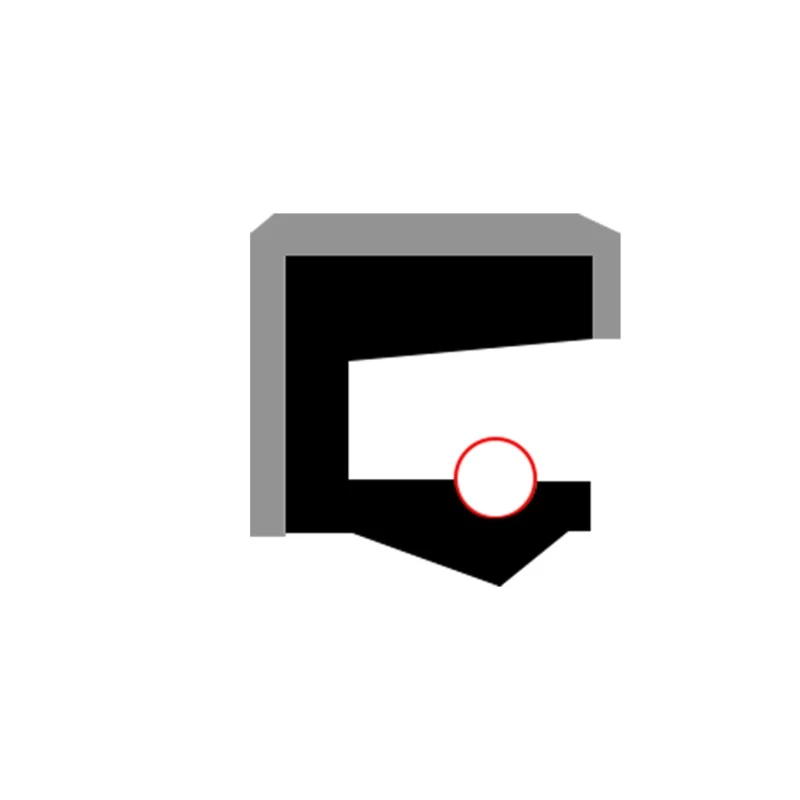

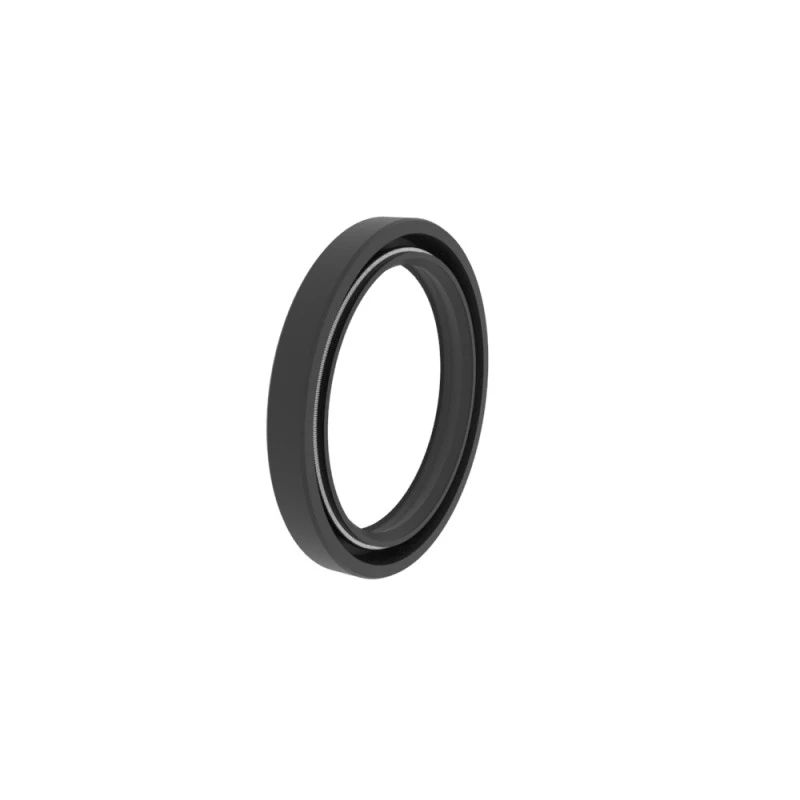

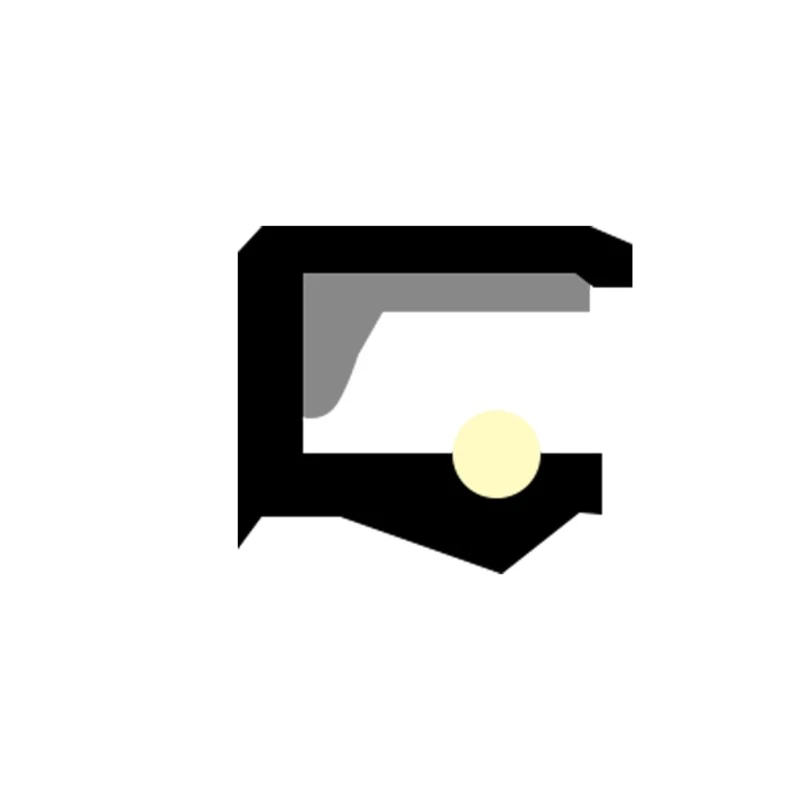

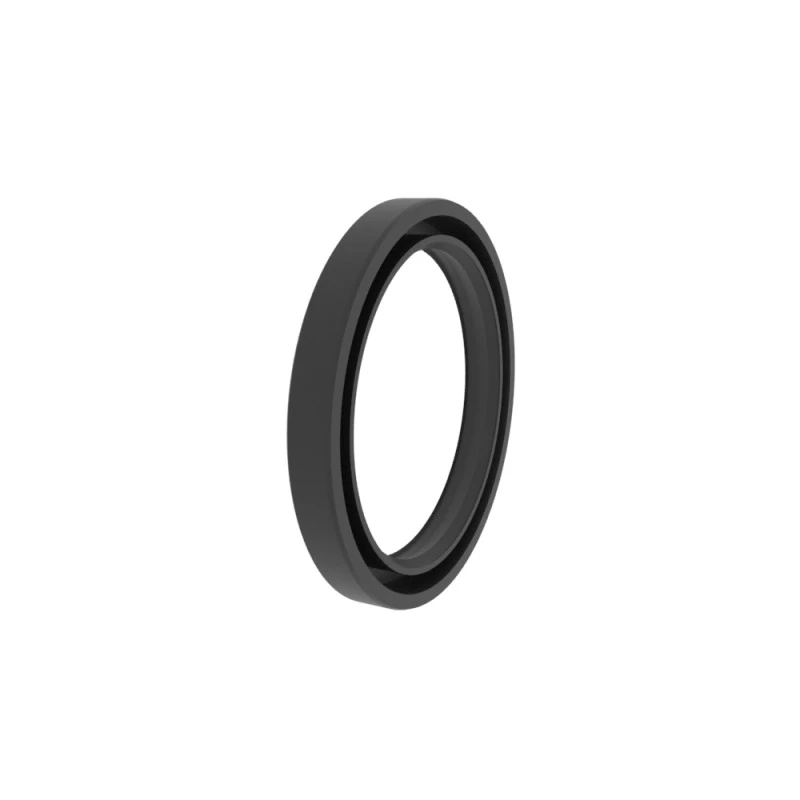

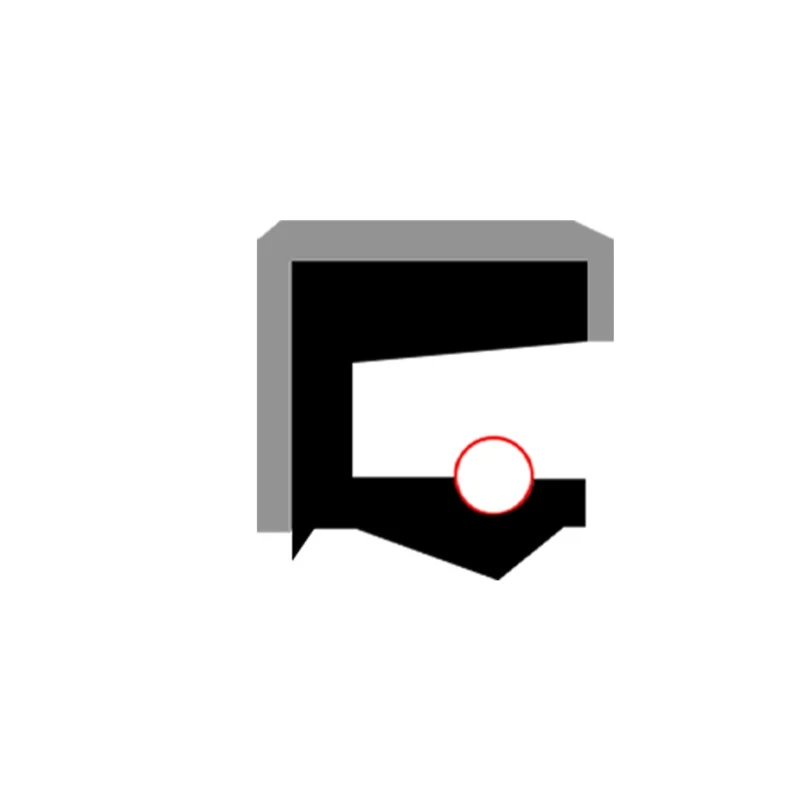

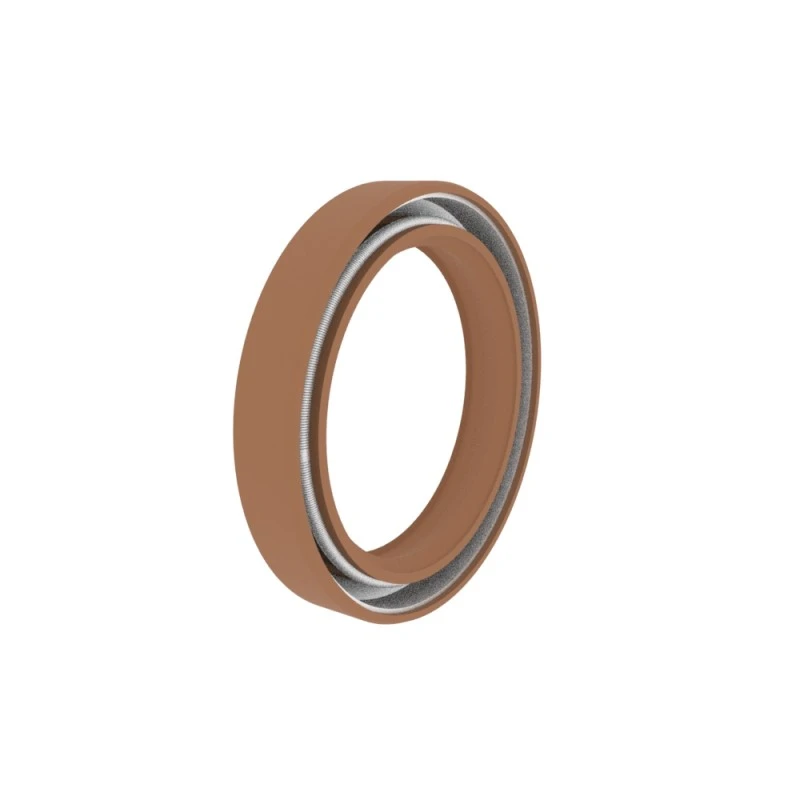

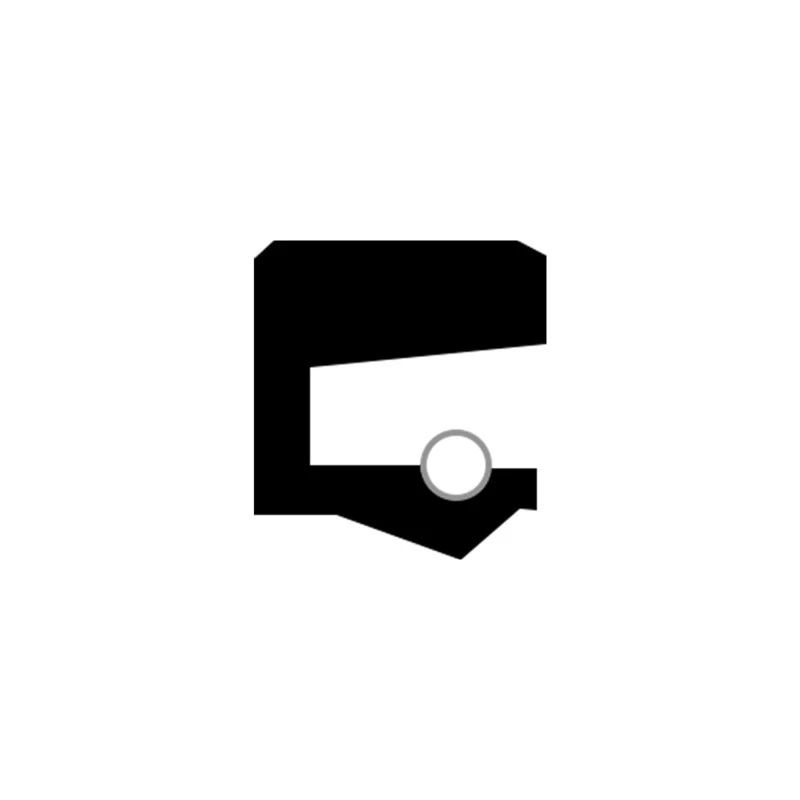

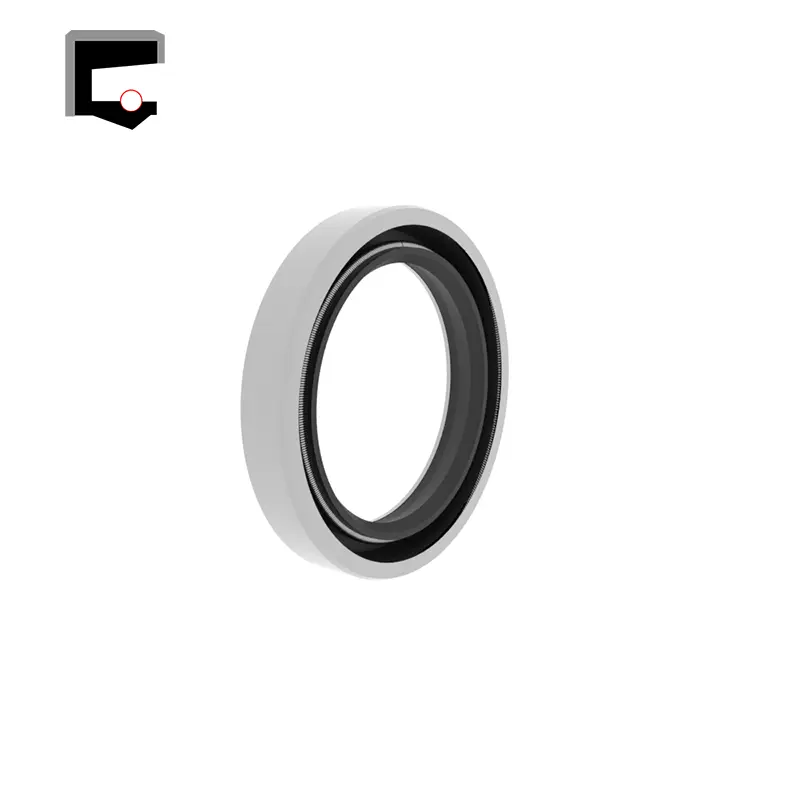

RCR101 Rotační kostra jednorázové těsnění rtu, jediná herectví, axiální instalace otevřené drážky, široce používaná, většinou používaná jako ochranný prvek pro ložiska.

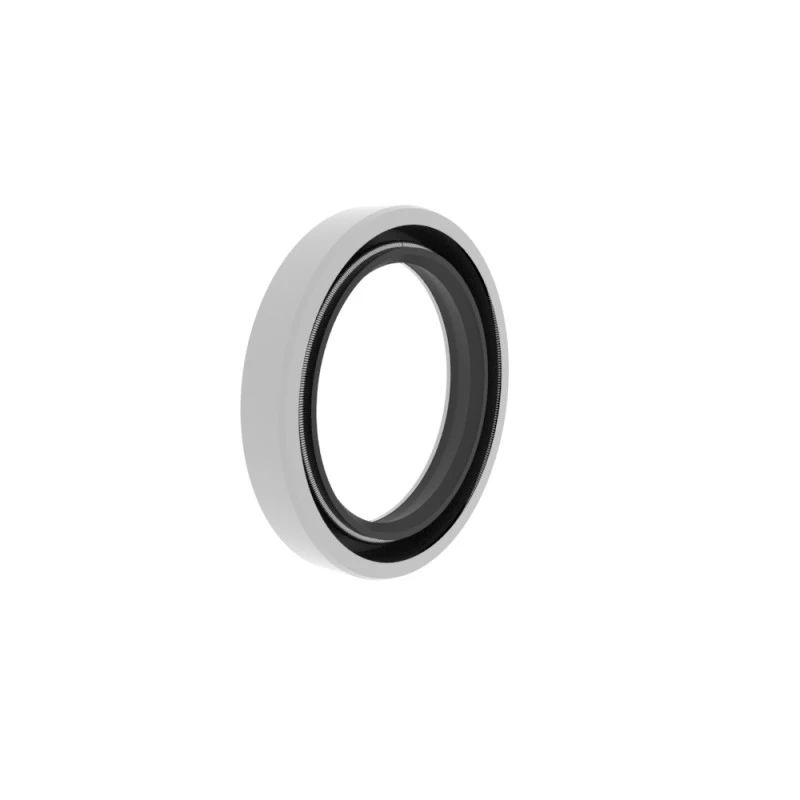

RCR102 Rotační kostra dvojitá těsnění na rty, jediné herectví, s prachovou pomocnou retou, axiální instalací otevřené drážky, široce používané, většinou používané jako ochranný prvek pro ložiska.

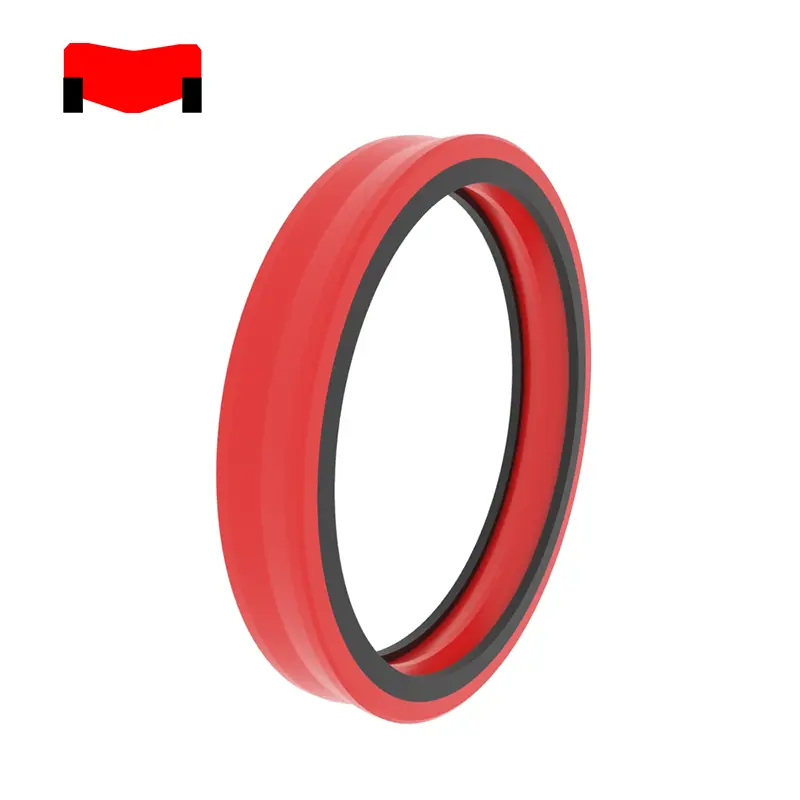

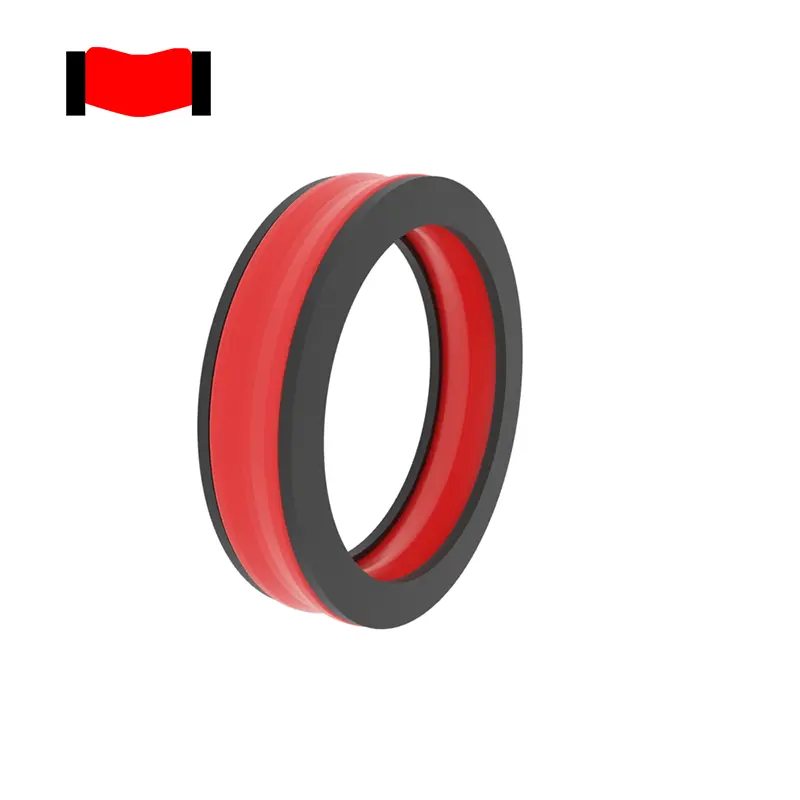

RCR103 Rotační těsnění, dvojité působení, s podpůrným kroužkem, lepší účinek těsnění za podmínek vysokotlaké rotační těsnění.

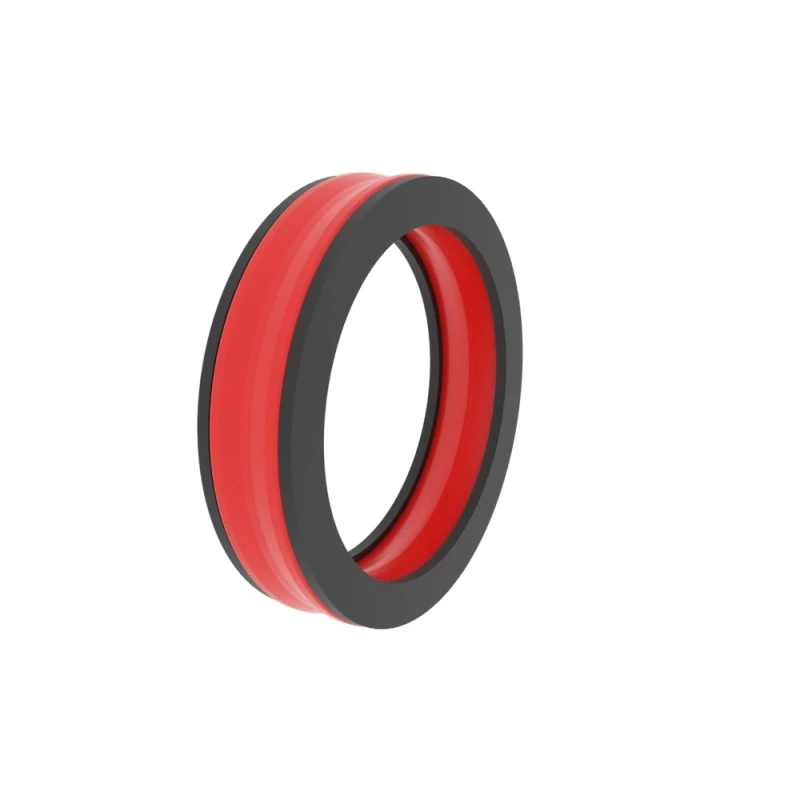

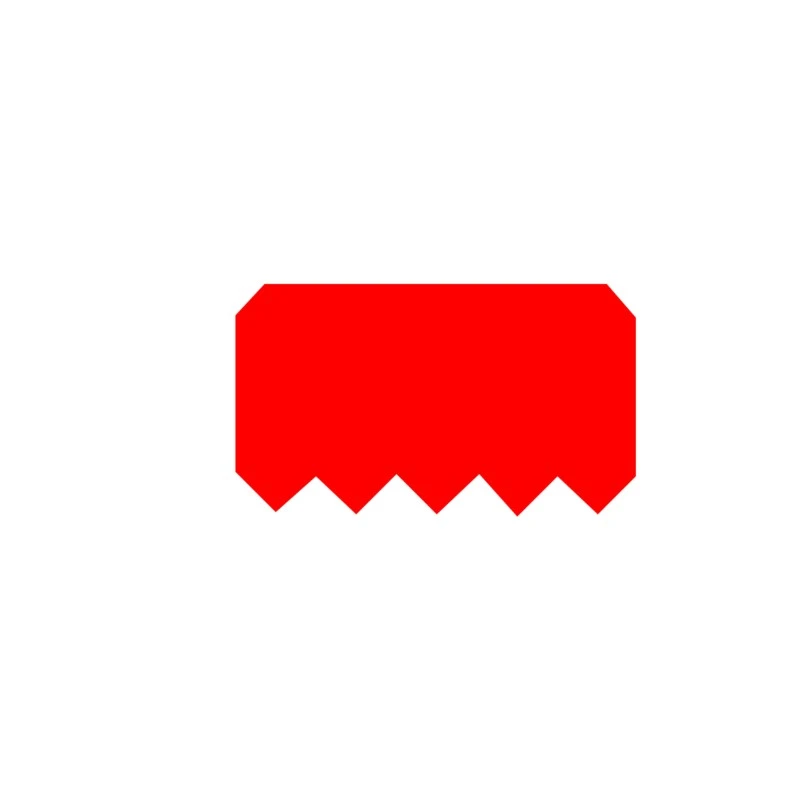

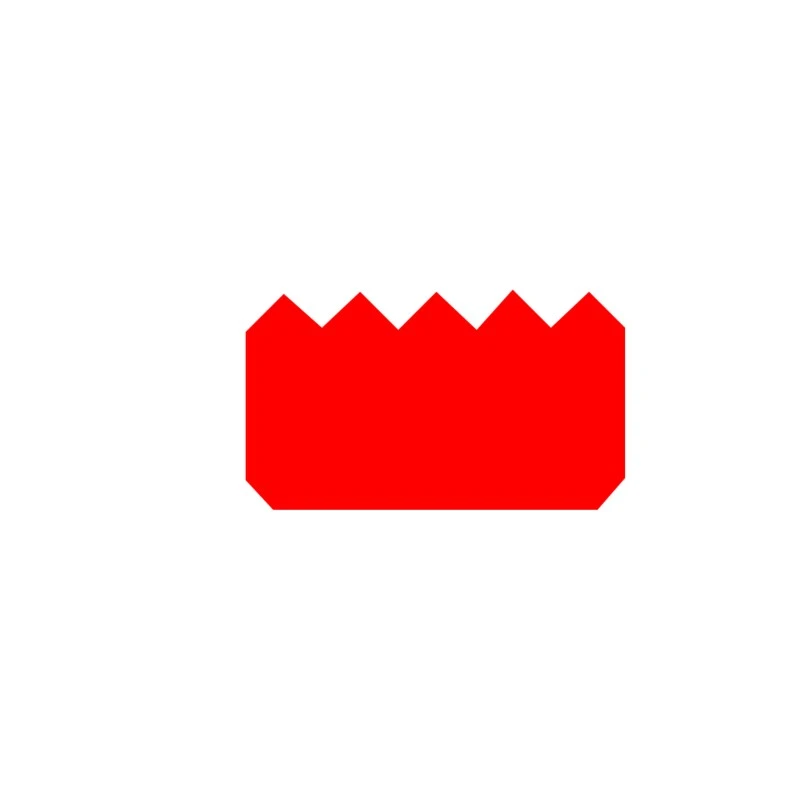

RCR104, RCR105 Rotační těsnění, dvojité herectví, úzká drážka, stabilní drážky vložení a ozubené těsnění.

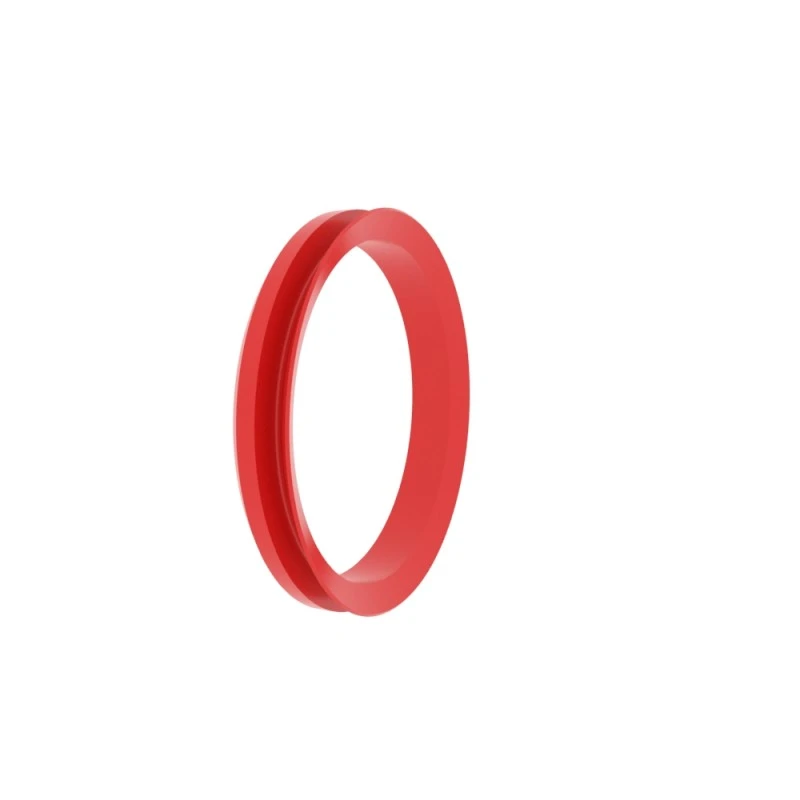

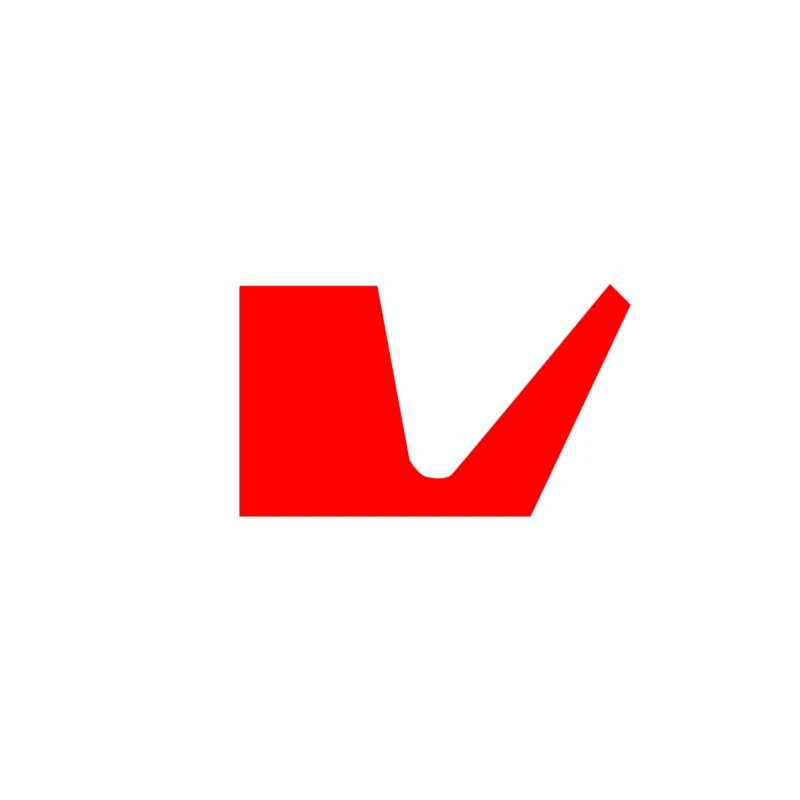

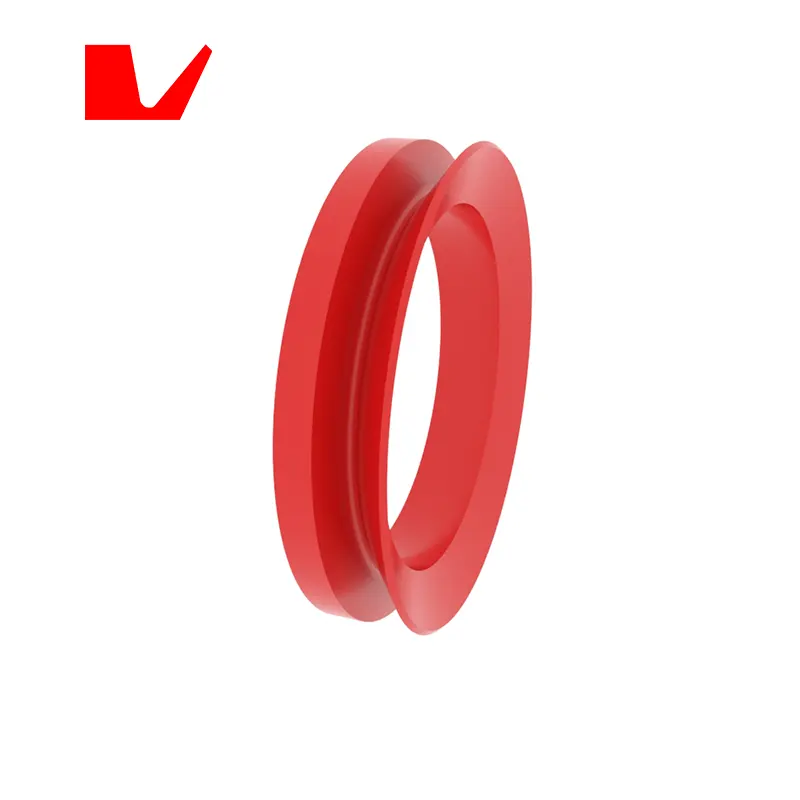

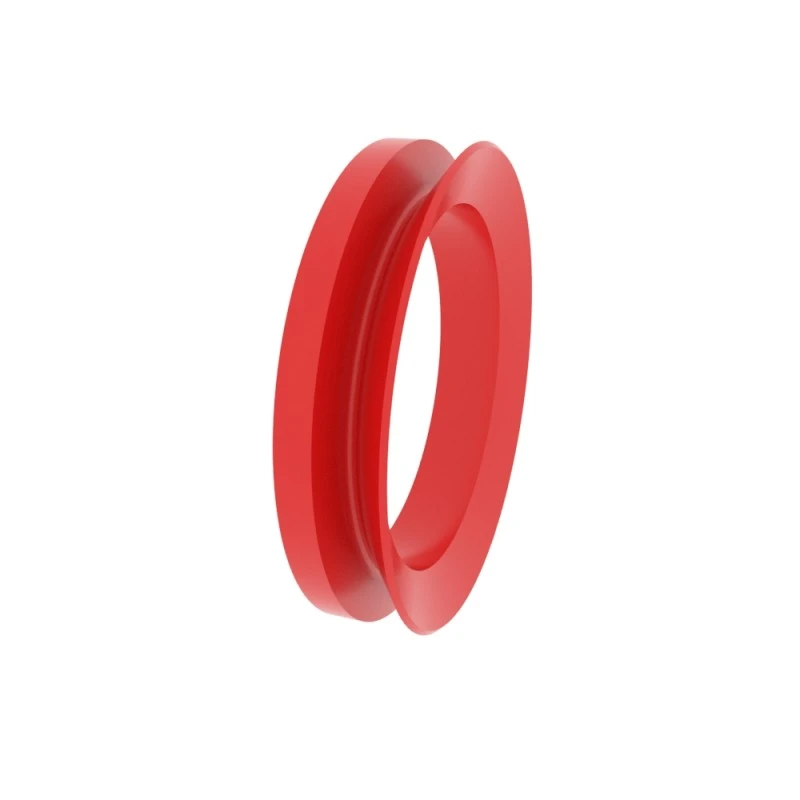

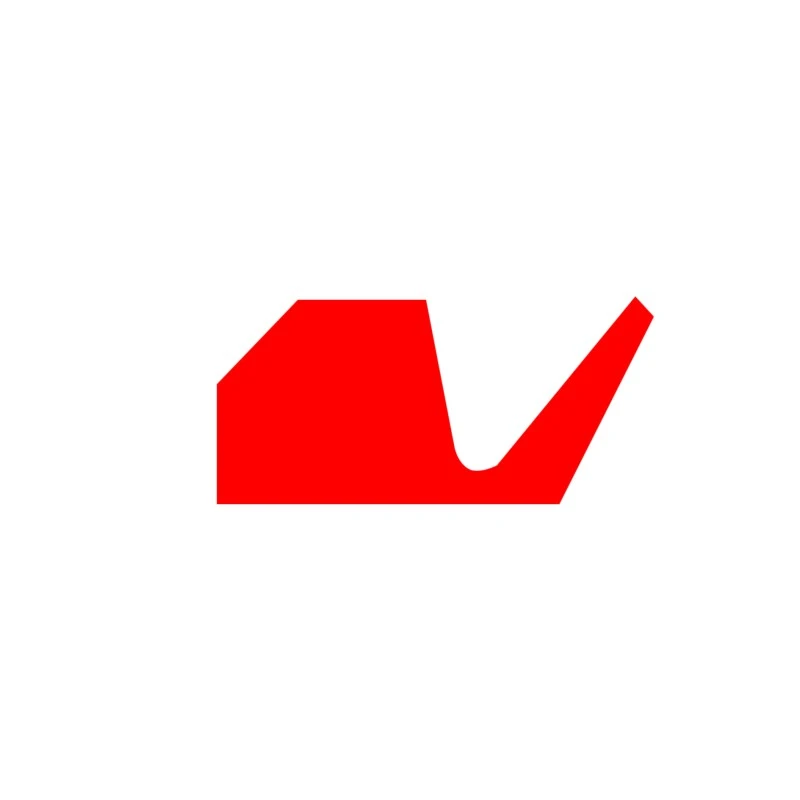

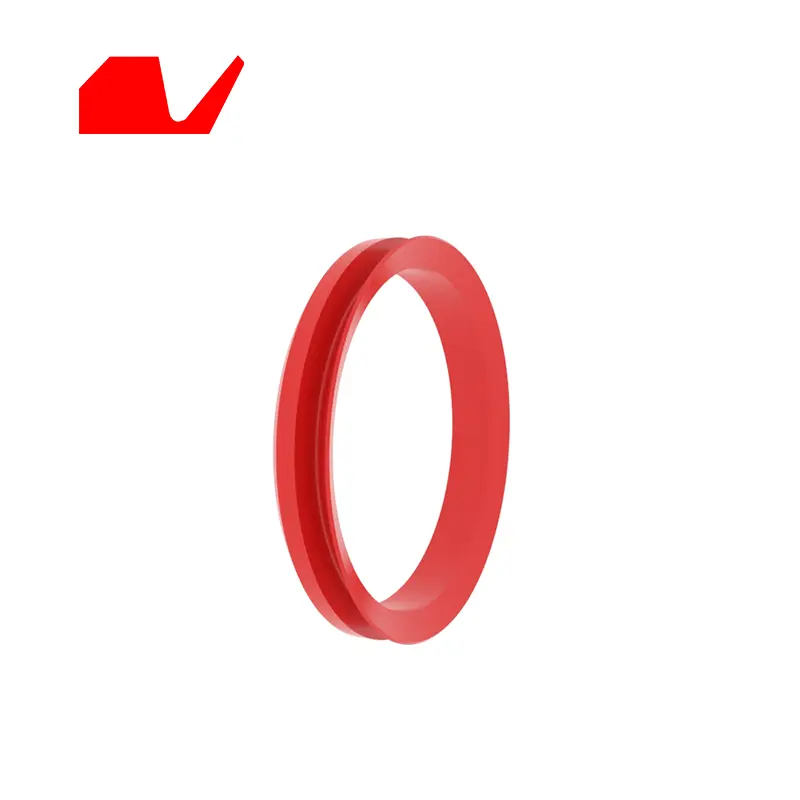

RCR106, RCR107 V rotační těsnění ve tvaru V, axiální pohyb, velký elastický modul, odolnost proti tření, prach, znečišťující látky, stříkající voda, stříkání oleje atd.

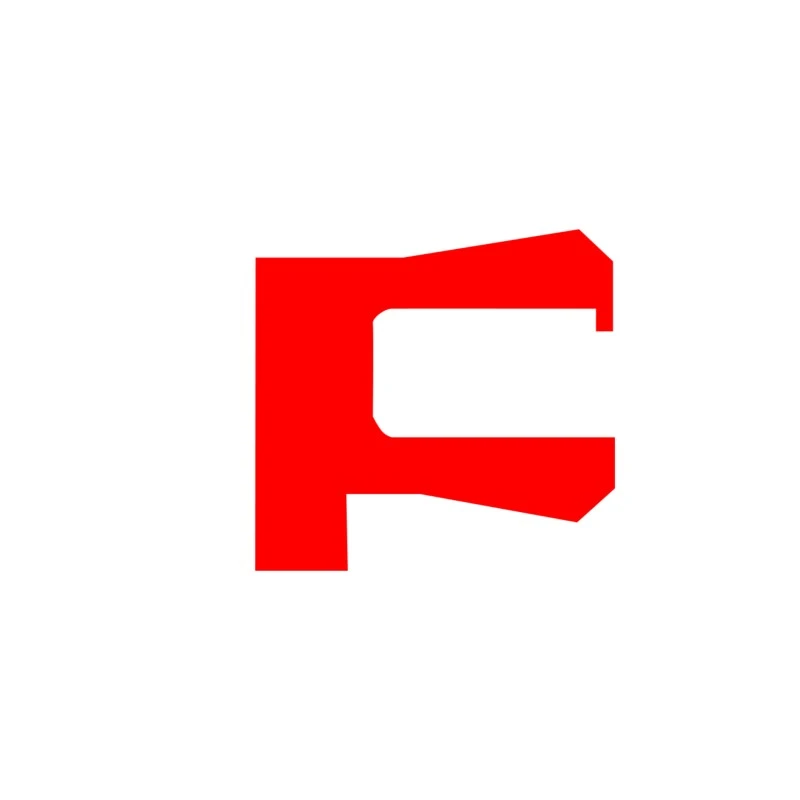

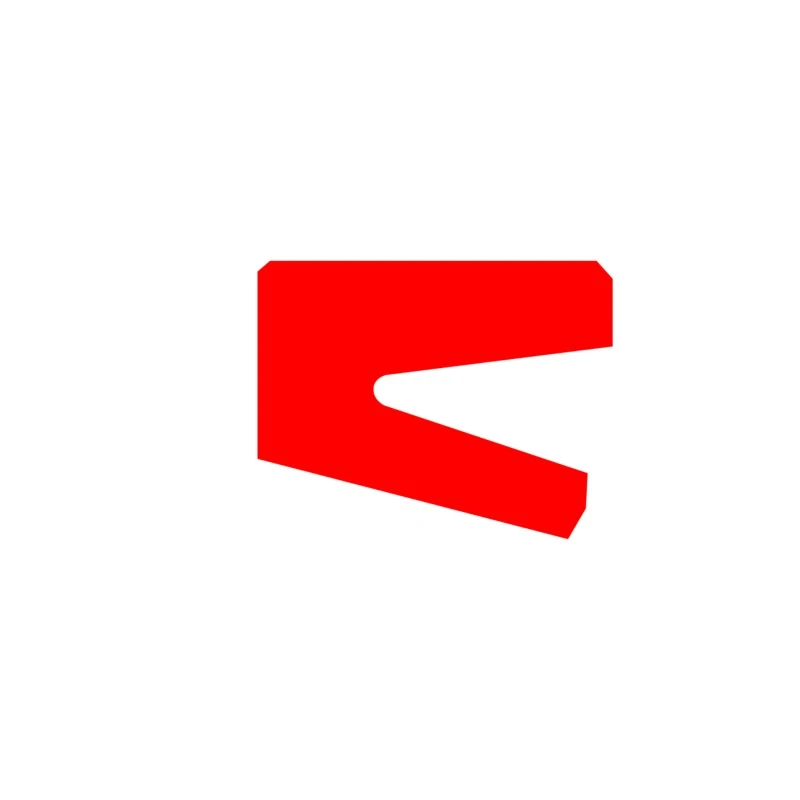

RCR108 Rotační těsnění, jedno herectví, žádné pružiny, interference vnitřních a vnějších rtů se stanoví podle různých pracovních podmínek.

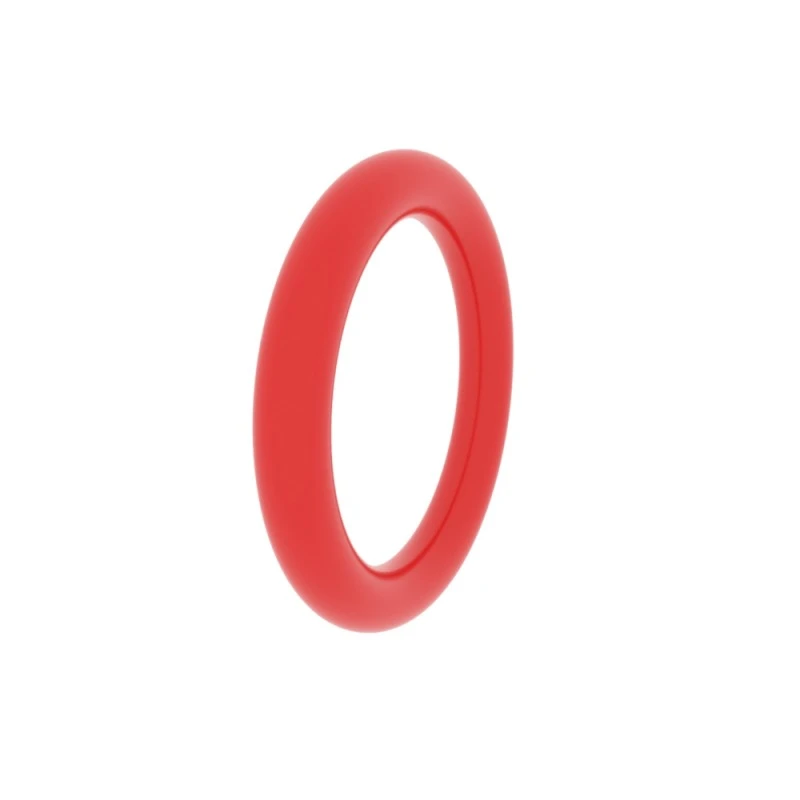

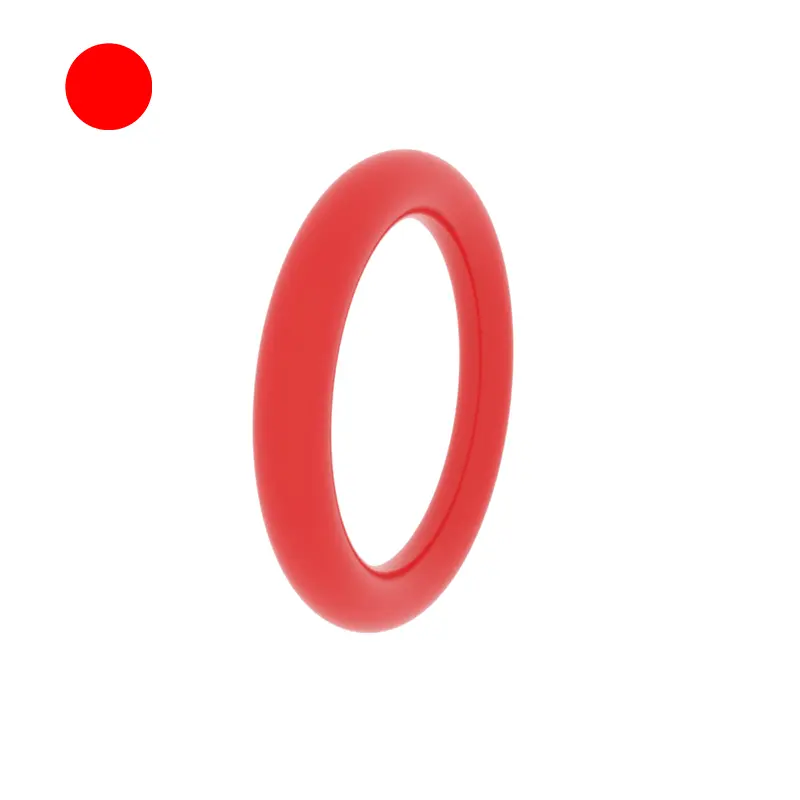

RCR109 O-kroužek, elastický kroužek, který se většinou používá pro statické těsnění nebo dynamické těsnění, výběr flexibilního teplotního média. Podrobné drážky naleznete v vzorku O-kroužku.
RCR110 Rotační tetrafluorethylen těsnění pro hřídel, dvojité herectví, vhodné pro úzké drážky.
RCR111 Rotační tetrafluorethylenové těsnění pro otvor, dvojité herectví, vhodné pro úzké drážky.
RCR112 Rotační těsnění, dvojité herectví, úzká drážka, vhodná pro mazané pracovní podmínky.

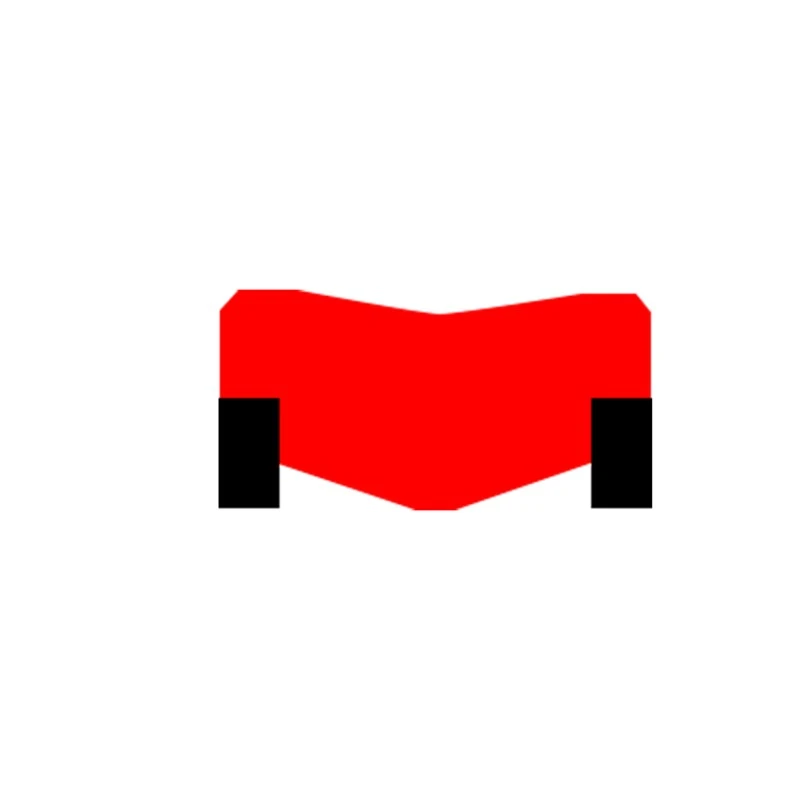

RCR113 Rotační těsnění, dvojité herectví, s podpůrným prstencem, stabilním vložením drážky, umožňující větší mezeru a tlak na vytlačování, většinou se používá na rotující hřídeli výkopu.

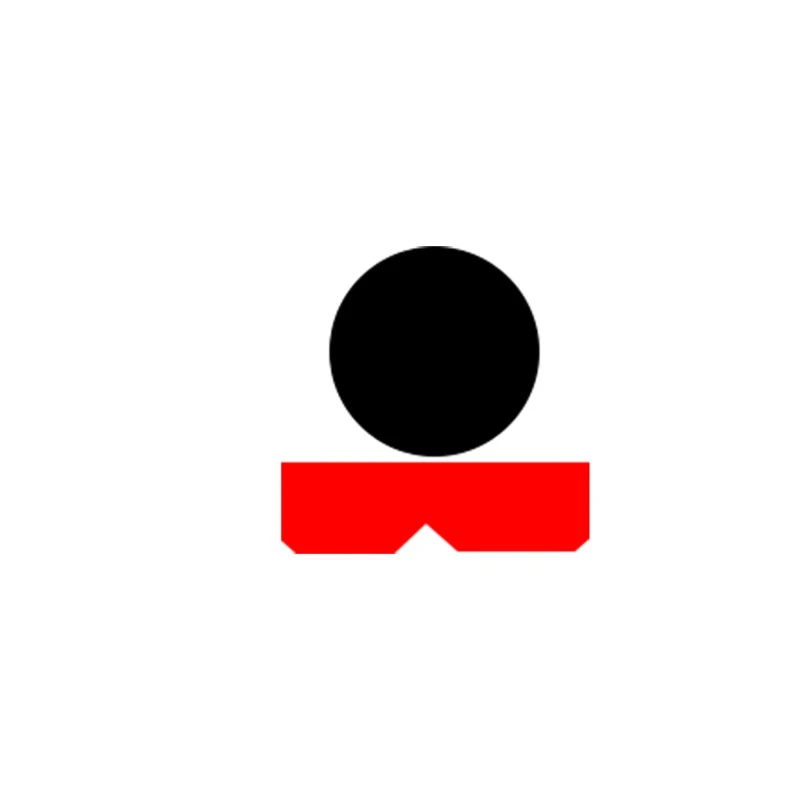

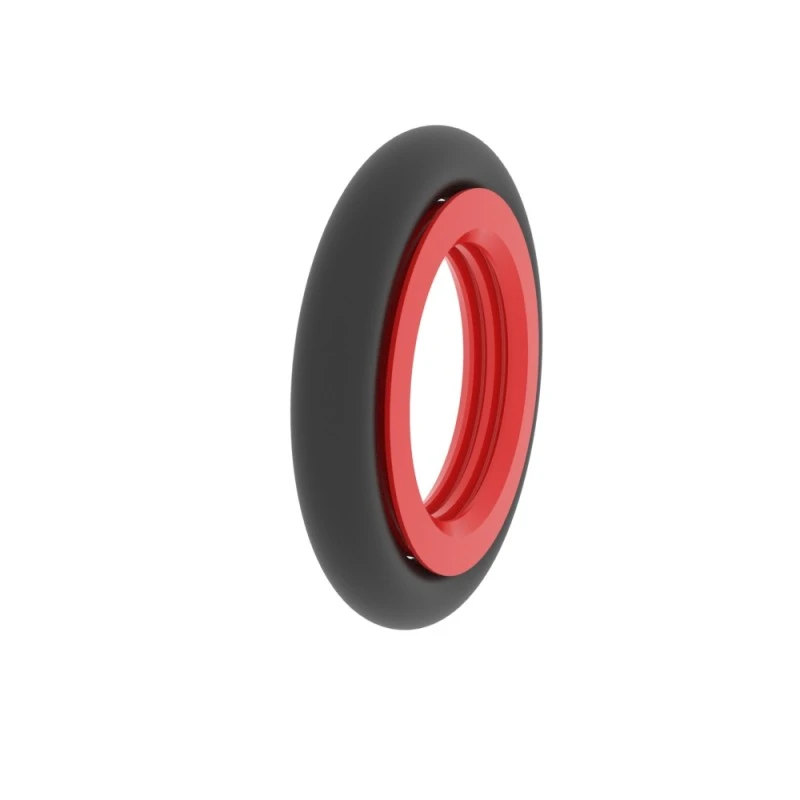

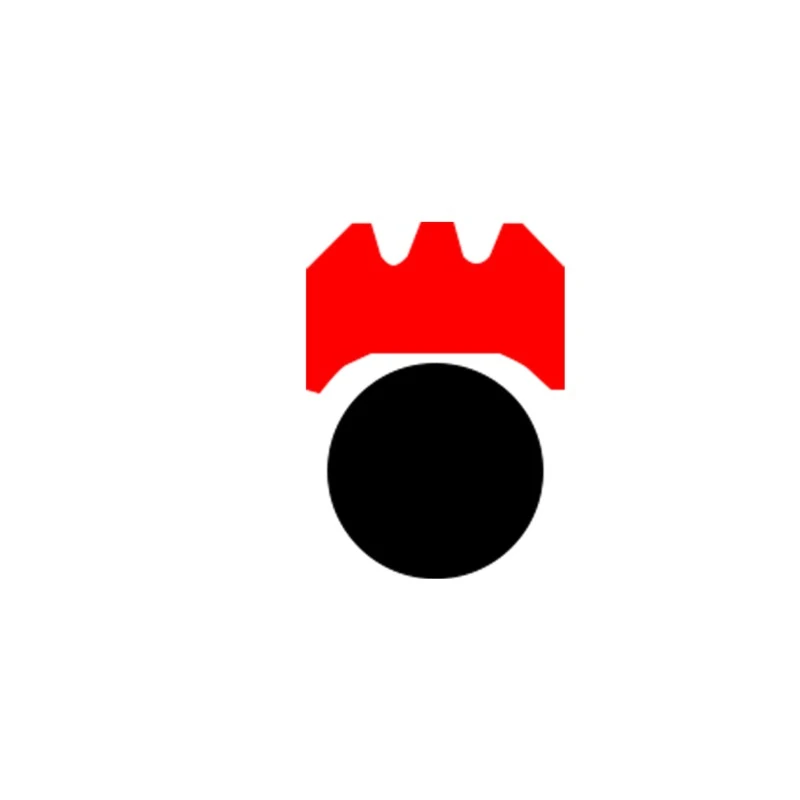

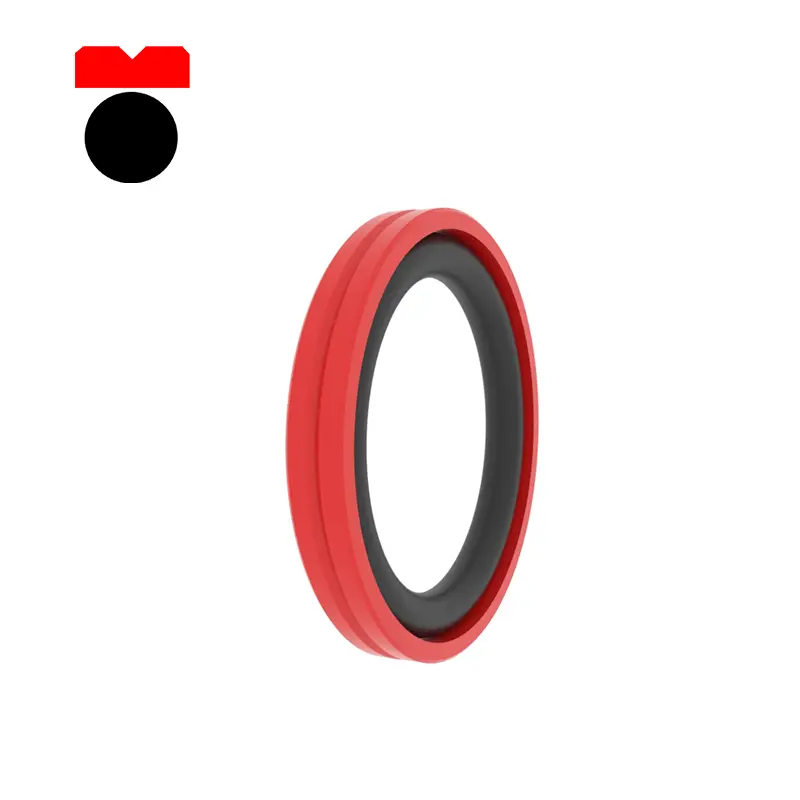

RCR115 Rotační tetrafluorethylenové těsnění pro hřídel, dvojité herectví, nízké tření, vysoký tlak proti straně, anti-vysokou teplotní korozi.

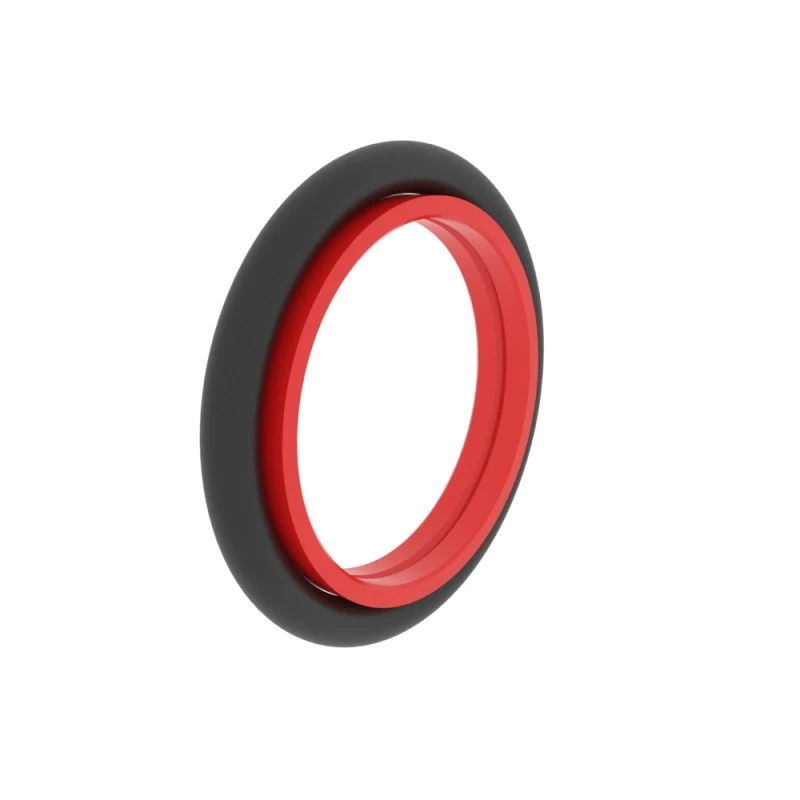

RCR116 Rotační tetrafluorethylen těsnění pro otvor, dvojité herectví, nízké tření, vysoký tlak proti stranu, koroze proti vysoké teplotě.

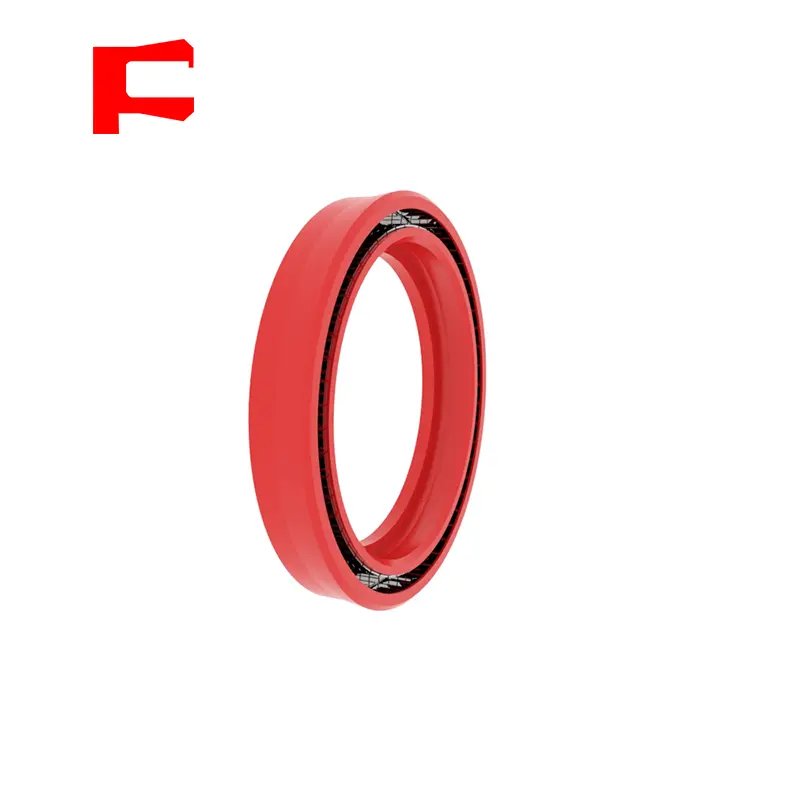

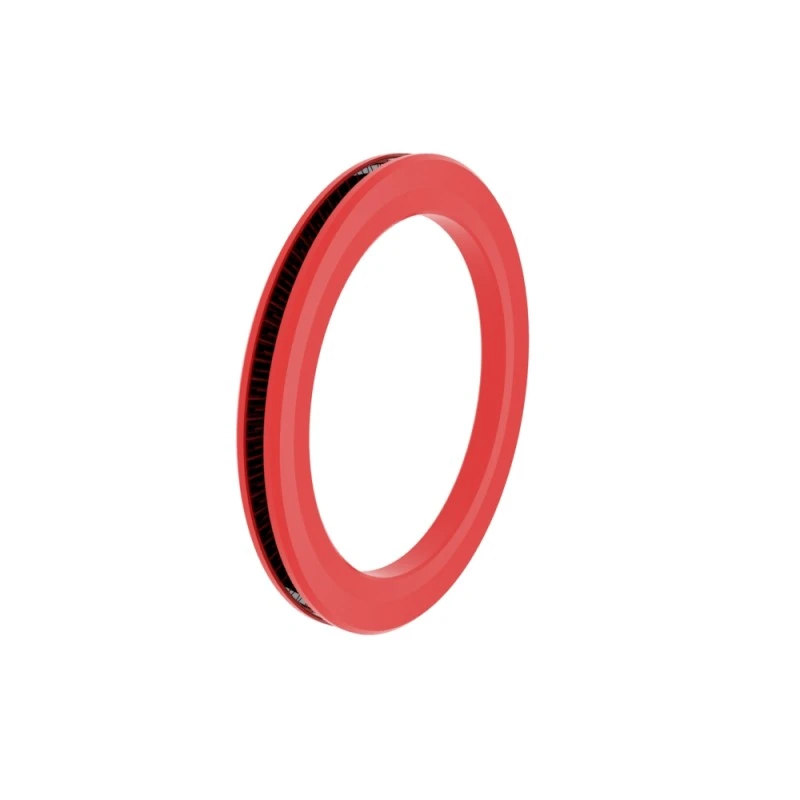

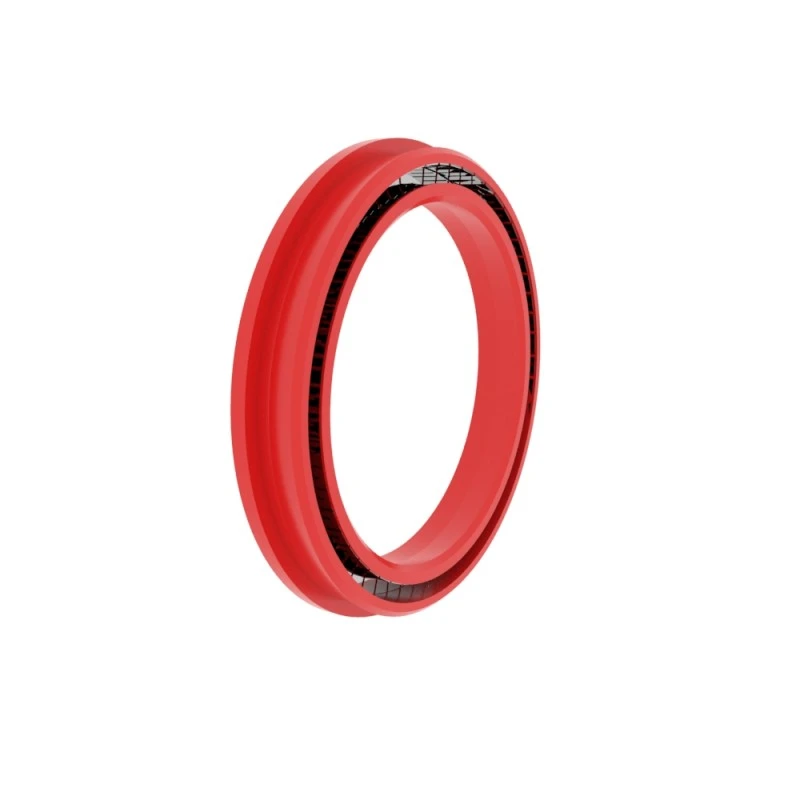

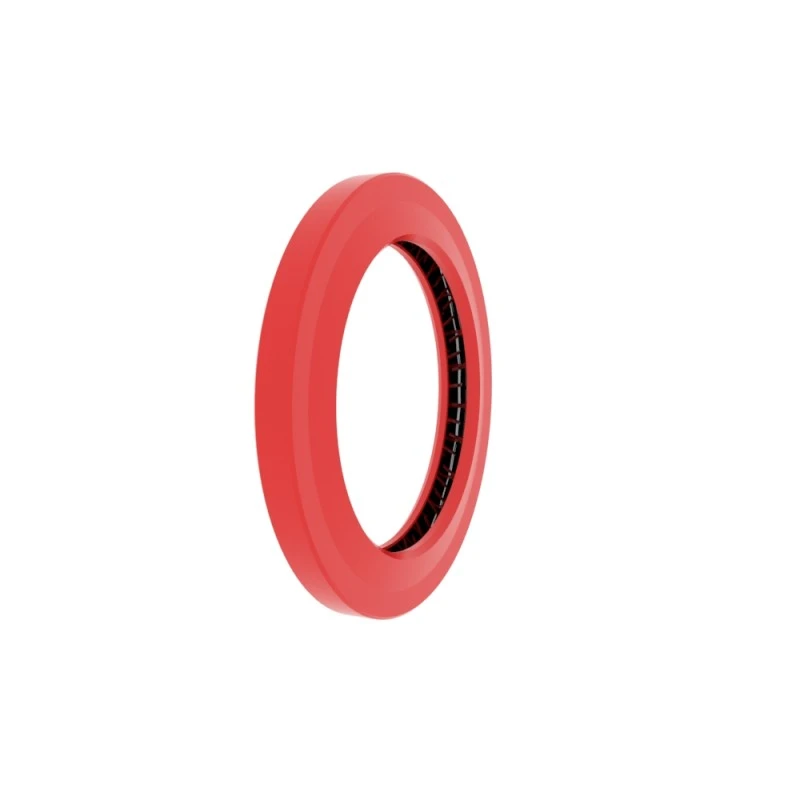

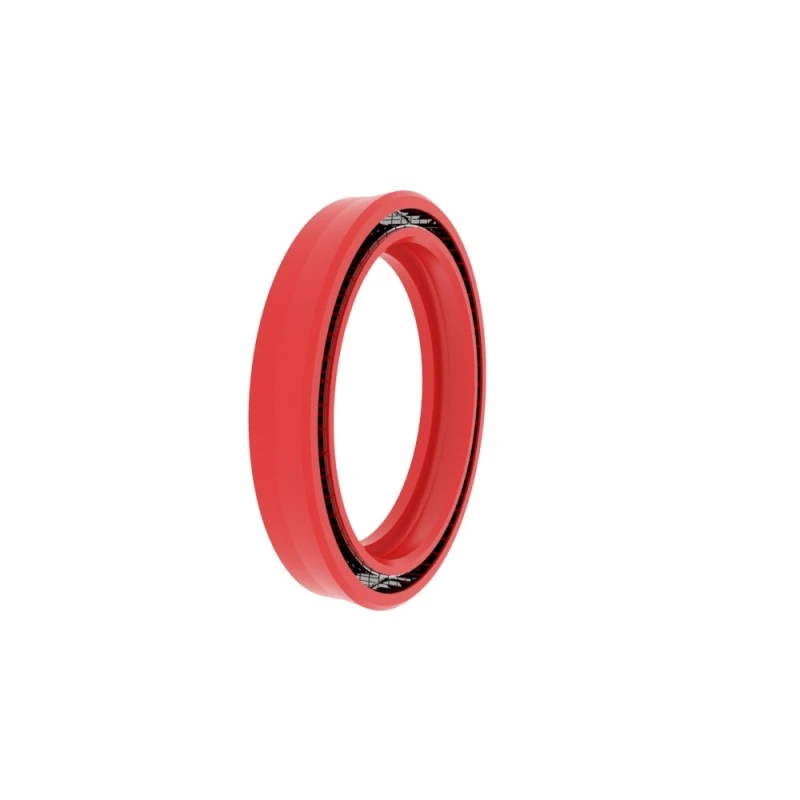

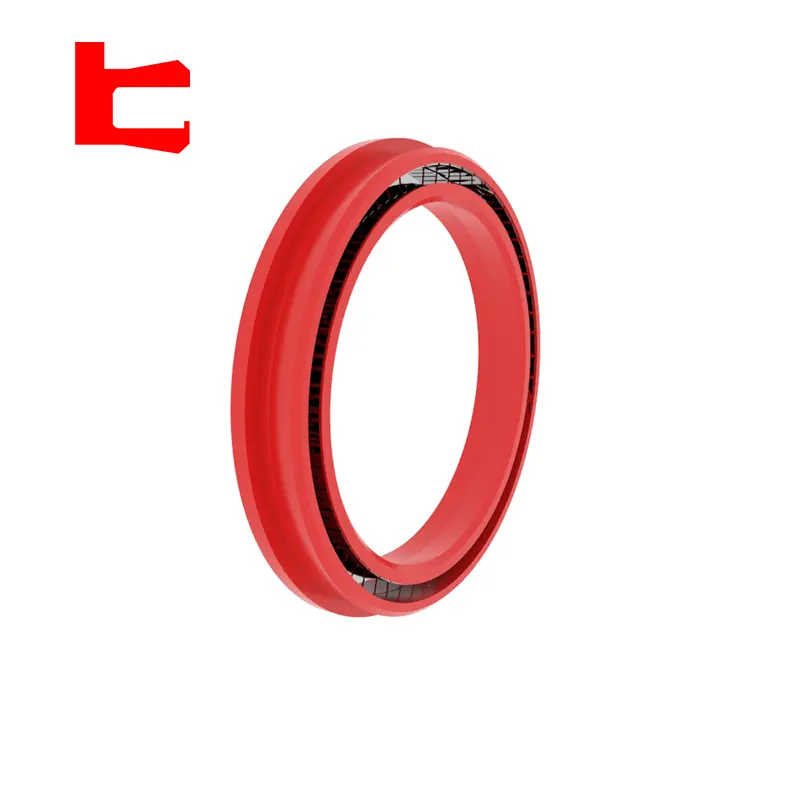

RCR117, RCR121 Rotační těsnění PTFE, s pomlčenou pružinou, jedinou herectvím, vysokou teplotní korozní odolností, vhodnou pro relativně vysokou rychlost a vysoký tlak.

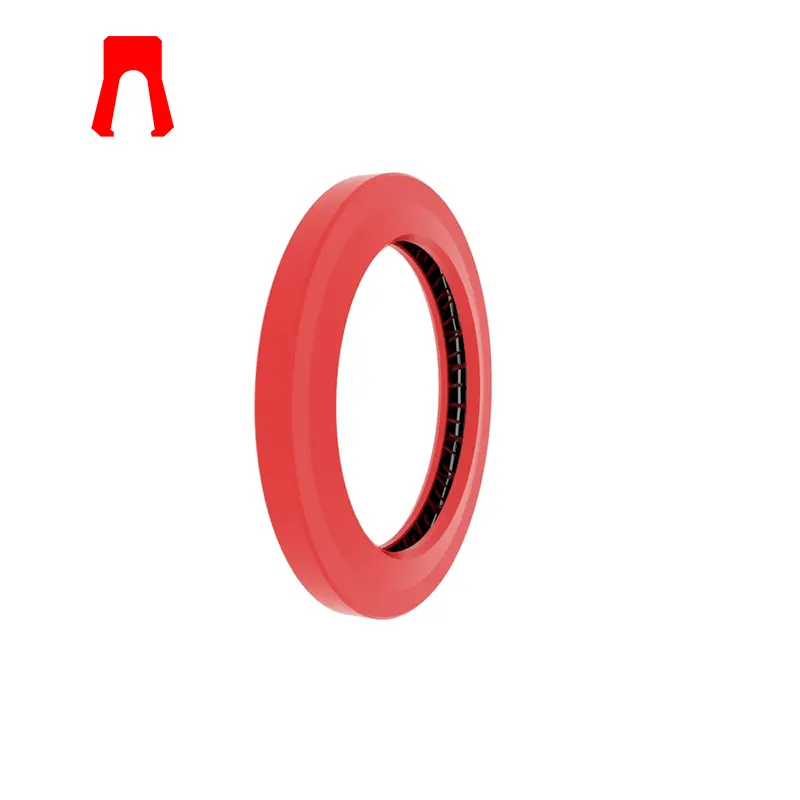

RCR118 End PTFE Rotační těsnění, s pomlčenou pružinou, jediným herectvím, odolností proti korozi s vysokou teplotou, většinou používaným v chemickém průmyslu.
RCR119 Rotační kostra jednorázové těsnění rtu, jediná herectví, axiální instalace otevřené drážky, široce používaná, většinou používaná jako ochranný prvek pro ložiska.
RCR201, RCR202 Rotary Skeleton dvojitá těsnění na rty, jedno herectví, s prachootovou pomocnou retou, axiální instalací otevřené drážky, široce používané, většinou používané jako ochranný prvek pro ložiska.
RCR203, RCR204 Rotační těsnění bez rtů, jedno herectví, axiální pevnou instalaci otevřené drážky, většinou používané v těžkých průmyslových odvětvích, jako je metalurgie a stavba lodí.
RCR205 Cut-off rotační těsnění bez rtů, jedno herectví, axiální pevnou instalaci otevřené drážky, většinou používané v těžkých průmyslových odvětvích, jako je metalurgie a stavba lodí.
RCR206, RCR207 Cut-off Rotary Frameless Single Lip Seal, jediné herecké, axiální pevnou instalaci přípravku Open Groove, většinou používané v těžkých průmyslových odvětvích, jako je metalurgie a stavba lodí. Vhodný pro těsnění s nízkou rychlostí je těsnicí médium na bázi lithia.
Funkce a aplikace produktu:
Hlavní aplikace

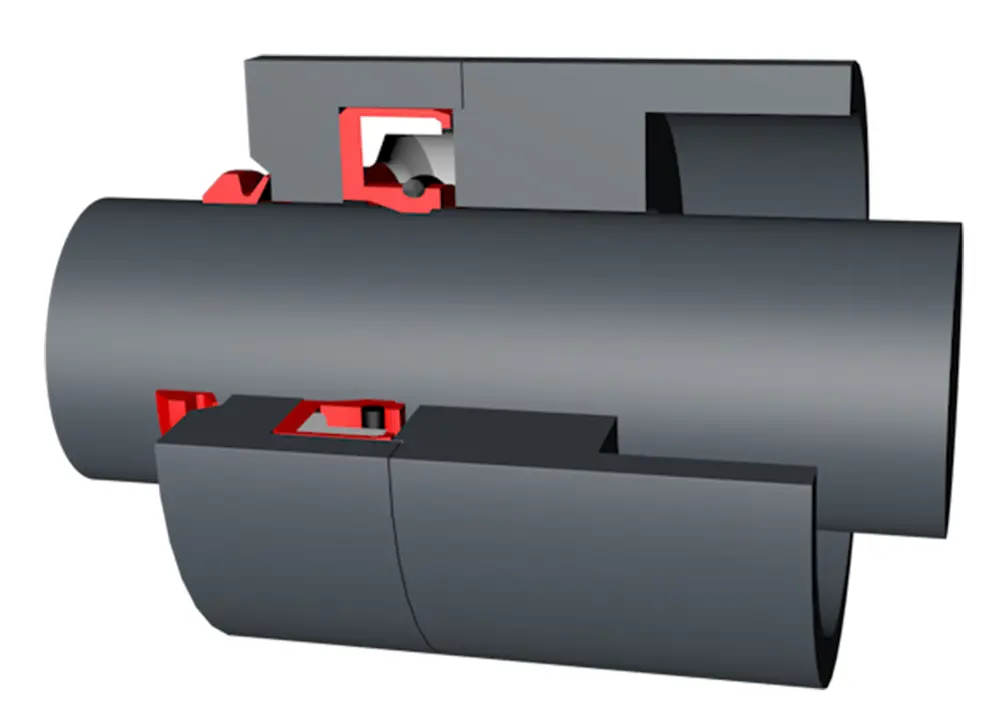

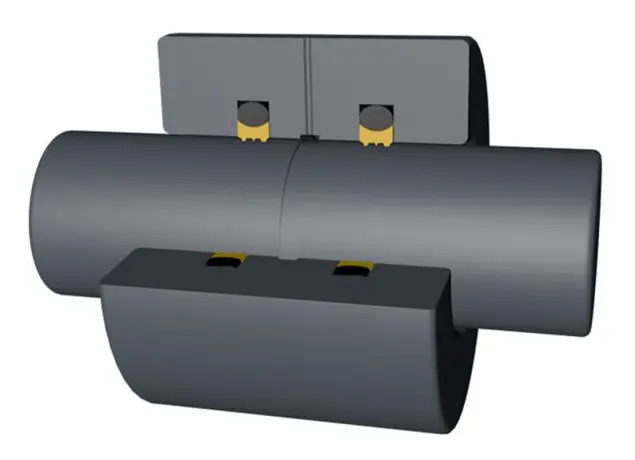

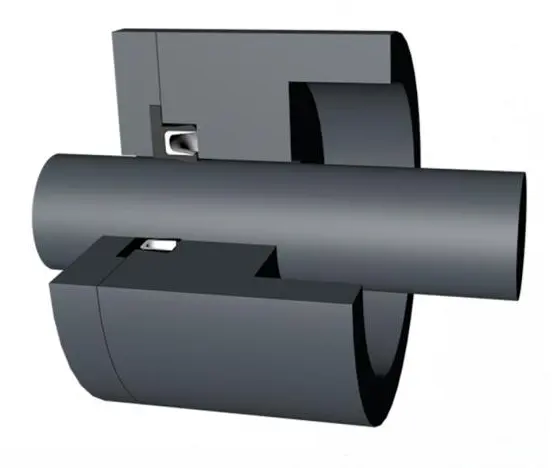

Otočení rotačních těsnění jsou vhodná pro rotující utěsnění na konci hřídele, těsnění rotujícího hřídele, rypadlo, grabbers, rotační klouby, rotační distributory a tento typ těsnění se často používá v ropném a chemickém průmyslu
Výhody
Otočné rotační těsnění mají široký rozsah adaptabilních rozsahů médií a teploty, dobrý efekt těsnění, vysokotlaké odolnosti, malou velikost průřezu, odolnost proti hydraulickému oleji, nízké tření a žádný fenomén skluzu.

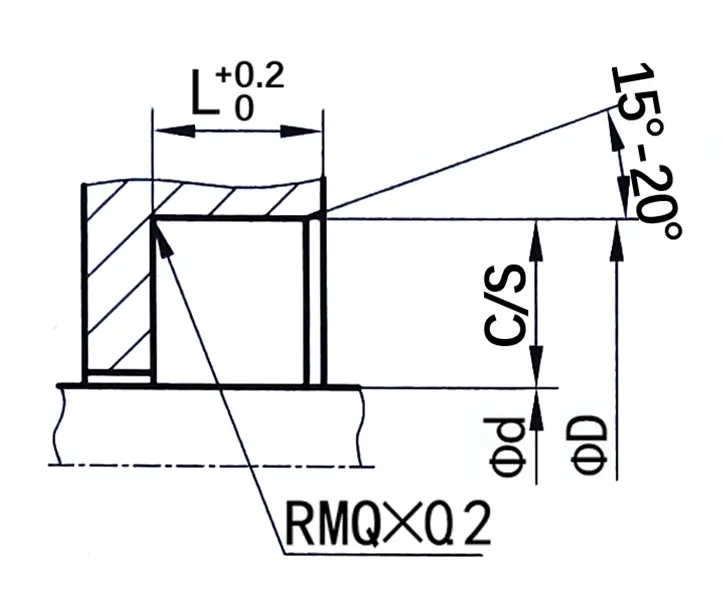

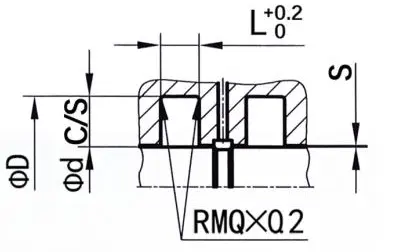

RCR101
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Příklad objednávání
Model: RCR101
Velikost drážky: 100x115x8
Materiál: NBR/POM
Typ těsnění: RCR101, RCR102
Hlavní aplikace: Vhodné pro rotující utěsnění koncového hřídele
Výhody: Vhodné pro širokou škálu médií, široký teplotní rozsah a dobrý efekt těsnění
Materiál: Polyuretan, guma/polyoxymethylen
|

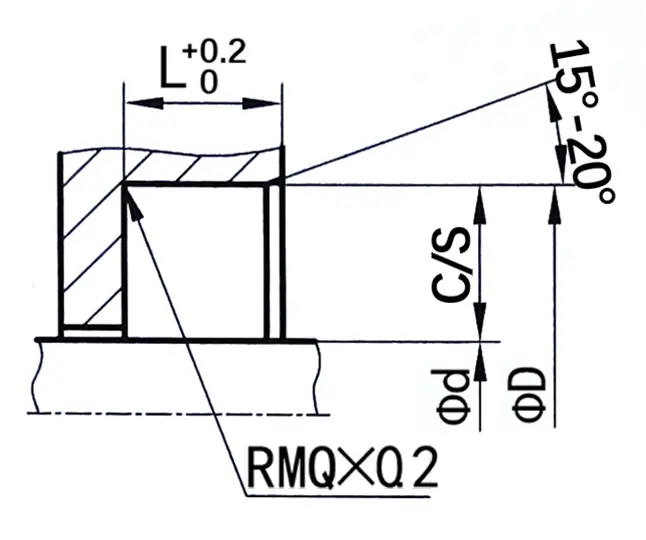

Příklady těsnění drážky |
Následující jsou standardní rozměry drážky (rotační těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||

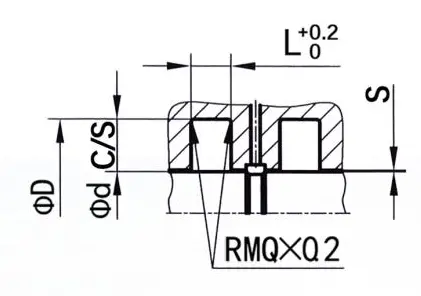

RCR115
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Příklad objednávání
Model: RCR115
Velikost drážky: 100x111x4.2
Materiál: PTFE4+NBR
Typ těsnění: RCR115
Hlavní aplikace: Vhodné pro těsnění otočné hřídele, rypadlo, Grabbers, Otočné klouby.
Výhody: Může odolat vysokému tlaku, má malou velikost průřezu, je odolný vůči hydraulickému oleji, má nízké tření a žádný fenomén prokluzu.
Materiál: Tetrafluorethylen + nitril guma nebo fluororubber
|

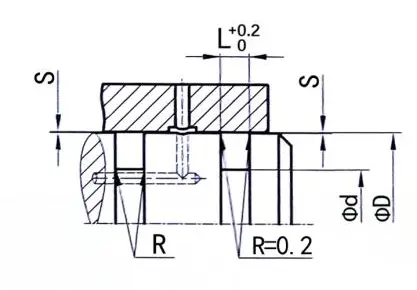

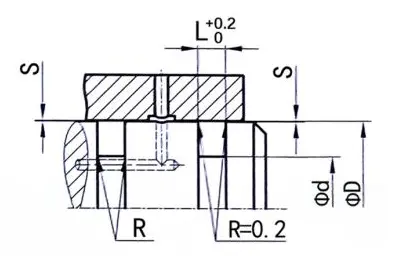

Příklady těsnění drážky |
Následující jsou standardní rozměry drážky (rotační těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximální mezera vytlačování s |
||
|
100bar |
200bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Příklad objednávání
Model: RCR116
Velikost drážky: 100x89x4.2
Materiál: PTFE4+NBR
Typ těsnění: RCR116
Hlavní aplikace: Vhodné pro těsnění na konci rotační hřídele, rypadlo, grabbers, rotační klouby, rotační distributory.
Výhody: Je vhodný pro širokou škálu médií a teploty, má dobrý utěsňovací účinek, malou velikost průřezu, silnou odolnost vůči hydraulickému oleji, nízké tření a žádný fenomén prokluzu.
Materiál: Tetrafluorethylen + nitril guma nebo fluororubber
|
Příklady těsnění drážky |
Následující jsou standardní rozměry drážky (rotační těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-kroužek |
Maximální mezera vytlačování s |
||
|
100bar |
200bar |
||||||||
|
8-39.9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
Φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

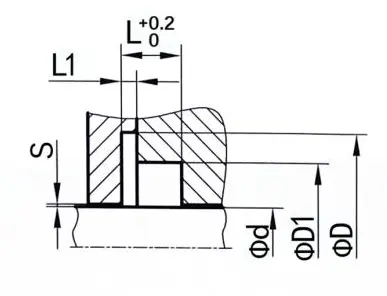

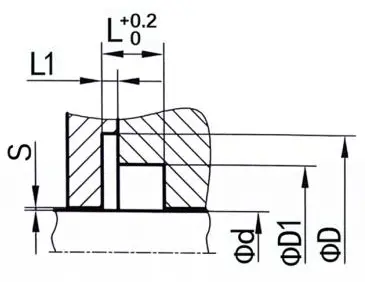

RCR117
Velikost objednávky
Φd ...... vnější průměr
Φd1 ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
L1 ...... Šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Příklad objednávání
Model: RCR117
Velikost drážky: 100x117,5x110.5x7.1x1.8
Materiál: PTFE4+V.
Typ těsnění: RCR117
Hlavní aplikace: Vhodný pro těsnění rotujícího hřídele se tento typ těsnění často používá v ropném a chemickém průmyslu
Výhody: Nízká tření, odolnost proti korozi, odolnost proti vysoké teplotě, vhodná pro vysokou rychlost
Materiál: PTFE, pružina z nerezové oceli
|
Příklady těsnění drážky |
Následující jsou standardní rozměry drážky (rotační těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Maximální mezera vytlačování s |
|||
|
20bar |
100bar |
200bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12,5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399,9 |
Φd+17,5 |
Φd+10,5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥ 400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
