Zaměřujeme se na diverzifikované potřeby v oblasti pístových těsnění a poskytujeme vysoce výkonná řešení pokrývající všechny scénáře hydrauliky a pneumatiky. Naše produktová řada je rozdělena na jednorázové a dvojitě působící jako jádro a kombinuje inovace materiálu a strukturální optimalizaci tak, aby splňovaly problémy s utěsněním z konvenčního průmyslu po extrémní pracovní podmínky:
1. Nejdůležitější body série těsnění pístových těsnění:
Vysoký tlak a anti-extruze: Série RCK102/102R/104 jsou navrženy pro vysoký tlak a podpůrná struktura je posílena, aby se přizpůsobila velkým mezerám a úzkým drážkám. RCK109H/120/122 a další kombinované těsnění integrují vodicí kroužky a elastomery, aby prolomily vysokotlaký limit 35MPA+, zejména vhodný pro těžbu a těžké stroje.
Dynamická přizpůsobivost: RCK108/125/138 používá tetrafluorethylen materiál k dosažení stabilního utěsnění od extrémně nízké rychlosti na vysokou rychlost (0,01 ~ 5 m/s) a charakteristiky nízkého tření jsou vhodné pro chůzi hydrauliku a přesné vstřikovací zařízení.
Tolerance extrémního prostředí: RCK119/139 je vybaven materiálem Mander Spring a PTFE, což je odolný proti korozi a odolným vůči suchému oblečení. Široký teplotní rozsah -40 ~ 200 ℃ pokrývá chemické, farmaceutické vysokoteplotní reaktory a potravinové aseptické výrobní linky.
2.. Průmysl přizpůsobený design:
Údržba a úprava: RCK116/216 zjednodušuje proces instalace a přizpůsobuje se potřebám oprav starého válce a rychlé výměně vybavení plnění potravin.
Izolace duálního média: RCK144/145 má původní strukturu dvojitého rtů, která může současně těsnit olej/voda nebo plyn/kapalina, vhodná pro komplexní pracovní podmínky.
Optimalizace krátkého zdvihu: RCK103/143 zvyšuje stabilitu vložení přes předpětí O-kroužku, aby se zabránilo riziku úniku u hydraulických válců s krátkým mrtvicí.
3.. Základní technologické výhody:
Věda o materiálu: Návrh skladování oleje polyuretanu (RCK205) prodlužuje životnost pneumatiky bez mazání a tetrafluorethylen (RCK108) zohledňuje jak odolnost proti opotřebení.
Strukturální inovace: Průvodcovské prsteny zády k sobě (RCK101), podpůrné prstencové anti-twist (RCK120) a další návrhy zajišťují trvanlivost těsnění při vibracích a excentrickém zatížení.
Zavázali jsme se poskytovat integrovaná řešení „odolných proti průkolům s pečeti“ pro 20+ průmyslových odvětví, jako jsou těžební stroje, vstřikovací zařízení a zdravotnické prostředky, vyvážení nákladů a výkonnosti se standardizovanými moduly a přizpůsobené služby, pomáhají zákazníkům snižovat náklady na údržbu a zlepšit spolehlivost zařízení.
Funkce a aplikace produktu:
Těsnění na otočení pístového těsnění jsou vhodná pro hydraulické válce a válce, standardní hydraulické válce a chůzi hydraulické stroje. Mezi hlavní aplikace patří stavební stroje, zemědělské stroje, jeřáby a standardní válce.
Při použití v chemickém průmyslu se obvykle používá pro rychlé válce a polohovací stroje. Může být také použit v potravinářském průmyslu, farmaceutickém průmyslu a akumulátorech.
Výhody
Těsnění otáčení pístového těsnění jsou zabudovány do drážky stabilně, s dobrým dynamickým a statickým výkonem těsnění, bez potřeby dalších vodicích kroužků, nízkého tření, žádný fenomén hydraulického dotvarování, vysokou odolnost proti opotřebení, dobrým výkonem proti extruzi, dobrým tepelným vodivostí, dobrým teplotním rozsahem a silným zbytkovým olejem za dynamické podmínky.

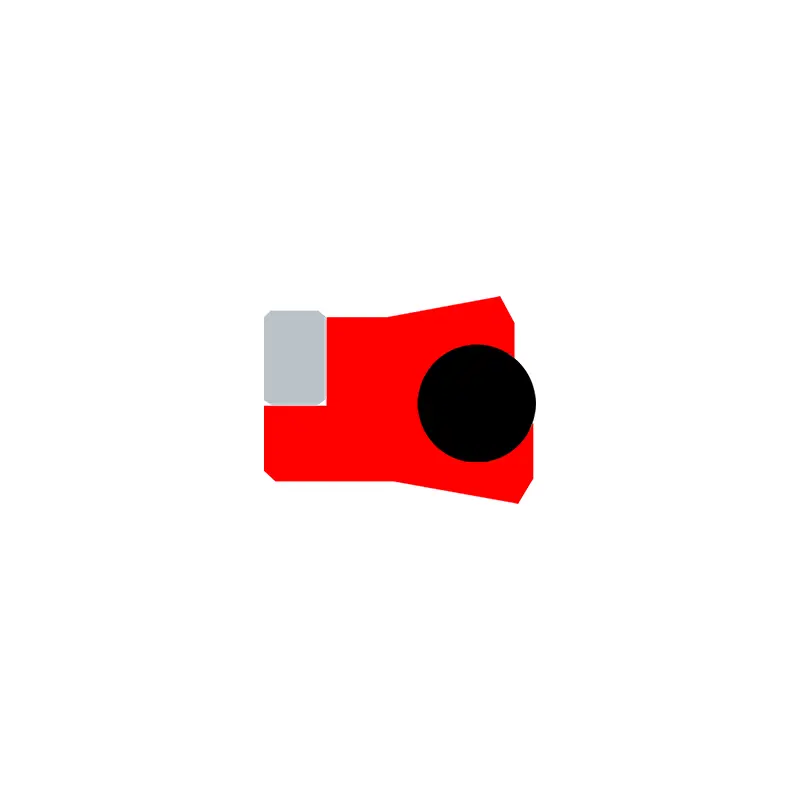

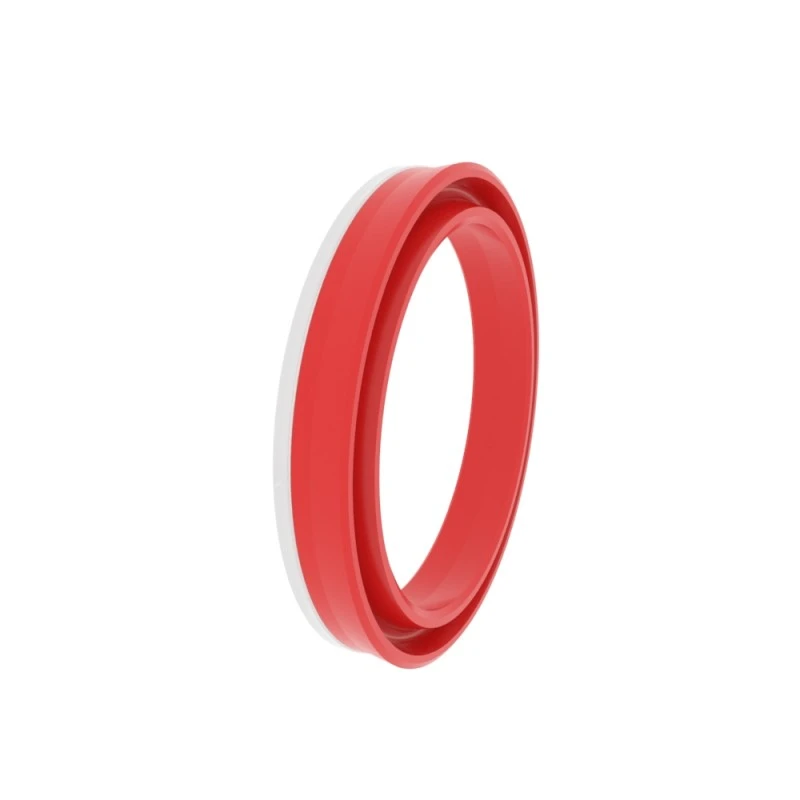

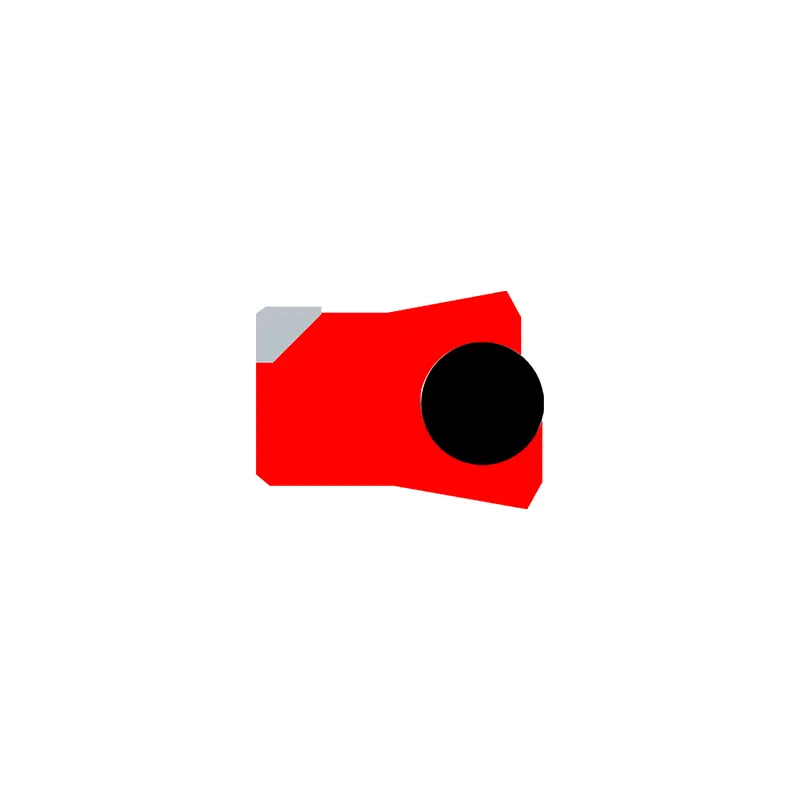

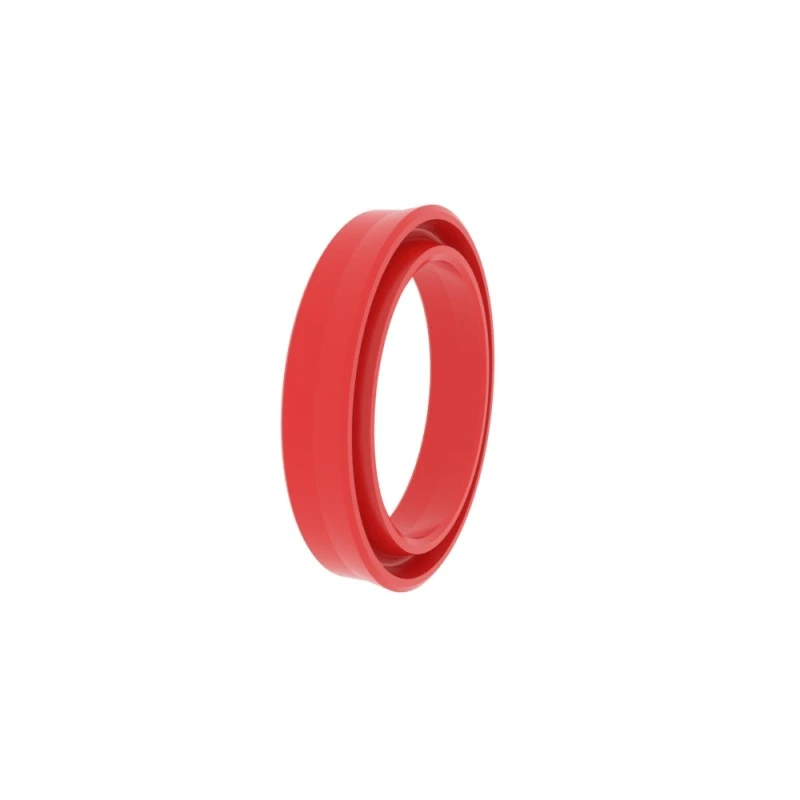

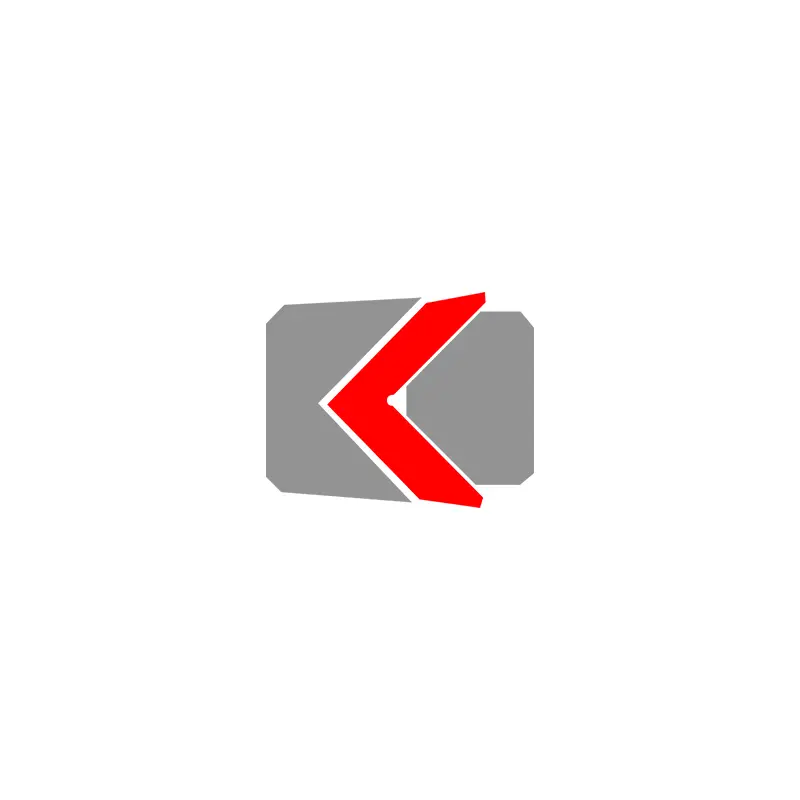

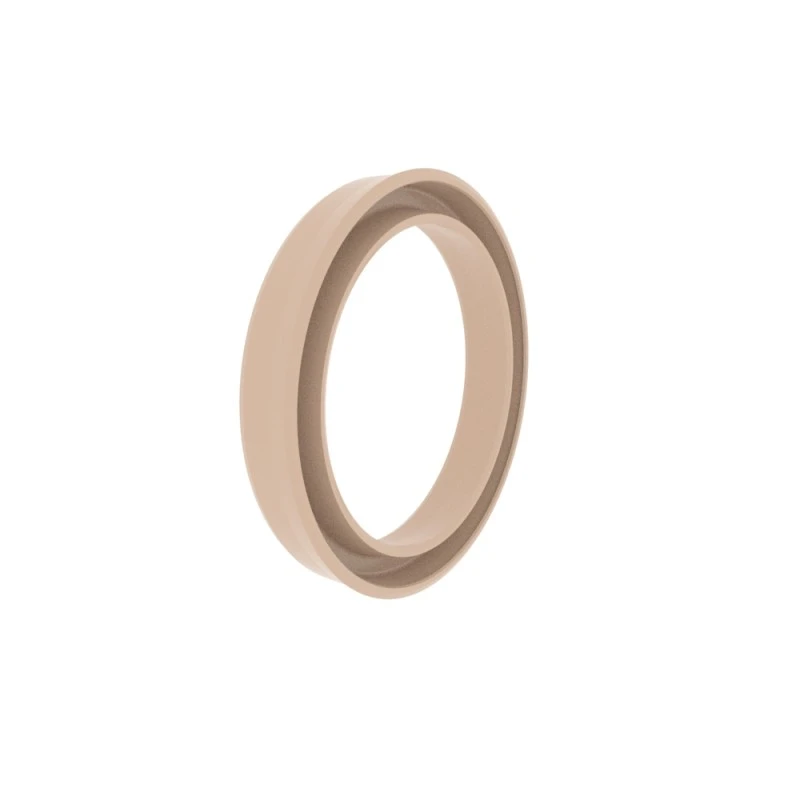

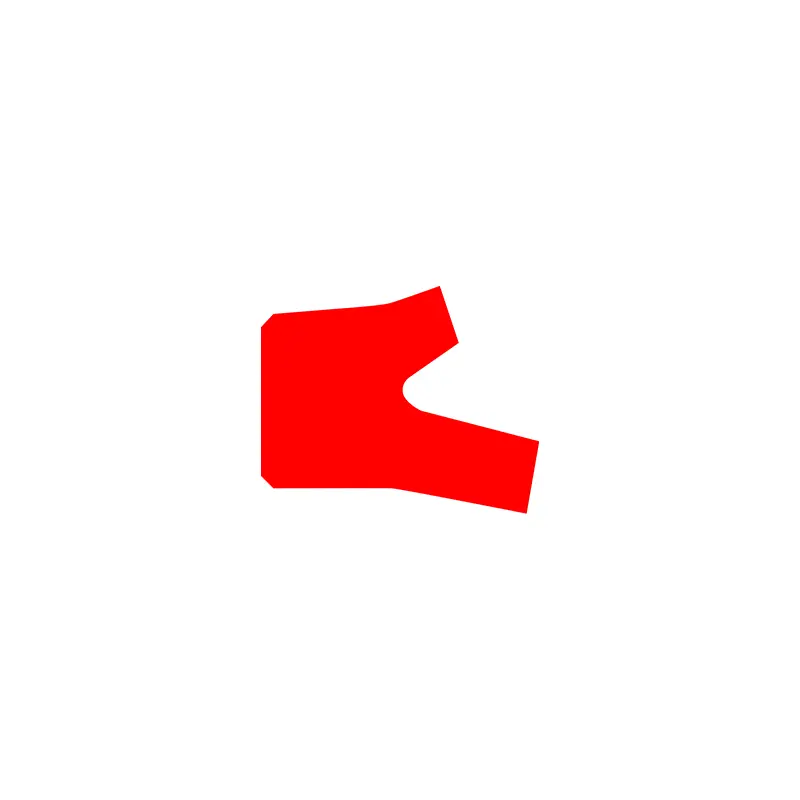

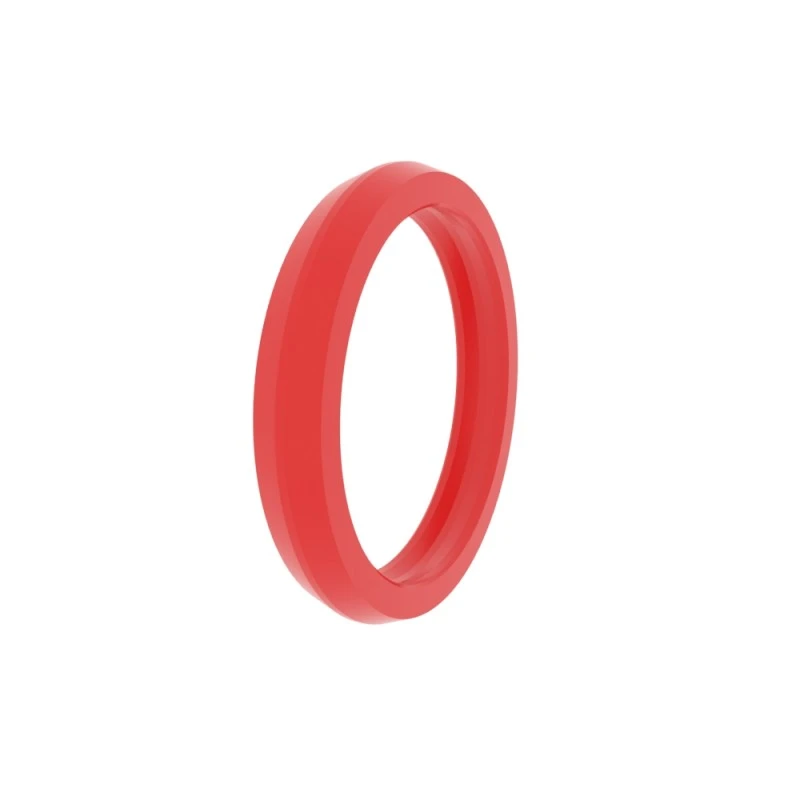

RCK101

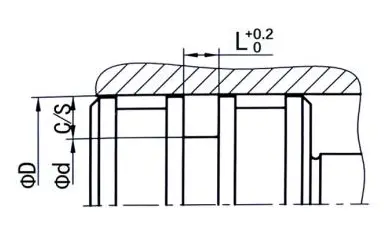

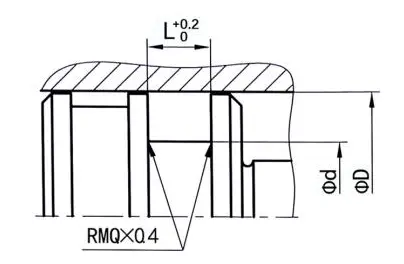

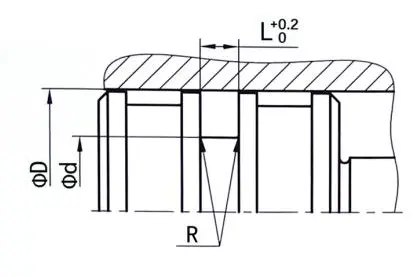

Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
H10 |
|
Φd |
H9 |
Příklad objednávání
Model: RCK101
Velikost drážky: 100x84x10
Materiál: RC-PU-H

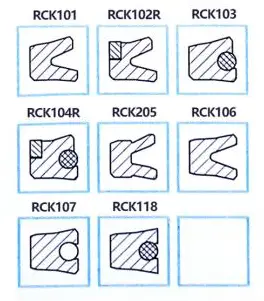

Typ těsnění: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Hlavní aplikace: Vhodné pro hydraulické a pneumatické válce
Výhody: Je stabilní, když je vložena do drážky, má vynikající dynamický a statický výkon těsnění, je použitelný na široký teplotní rozsah a má silnou zbytkovou schopnost návratu oleje za dynamických podmínek.
Materiál: Polyuretan, guma
|

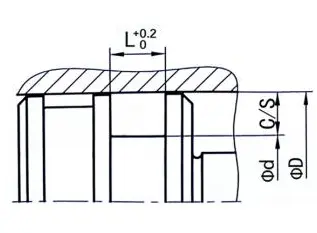

Příklady těsnění drážky |
Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximální vytlačovací mezera |
|||
|
100bar |
250bar |
400bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

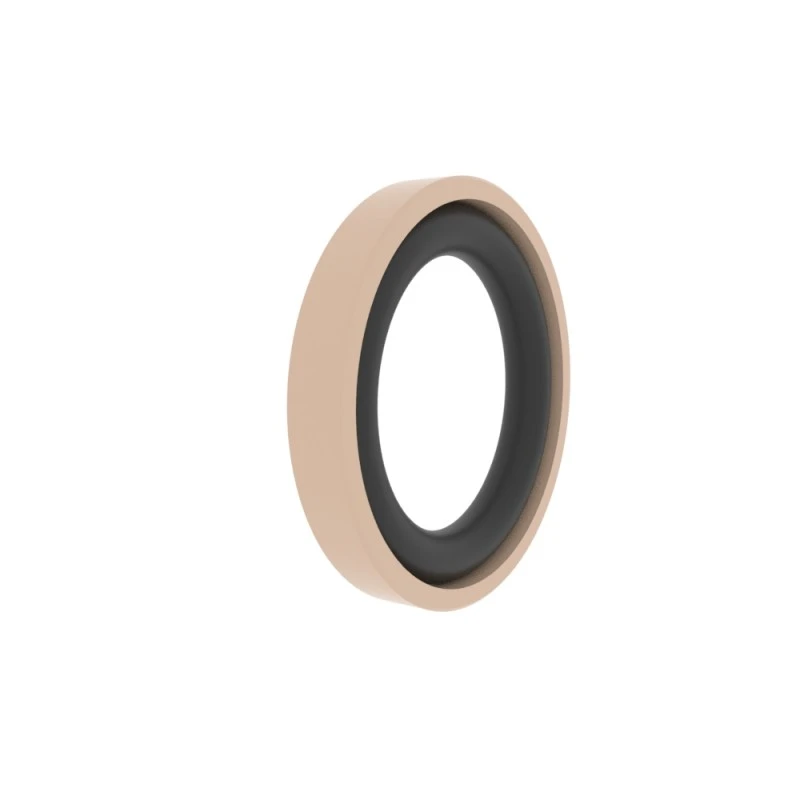

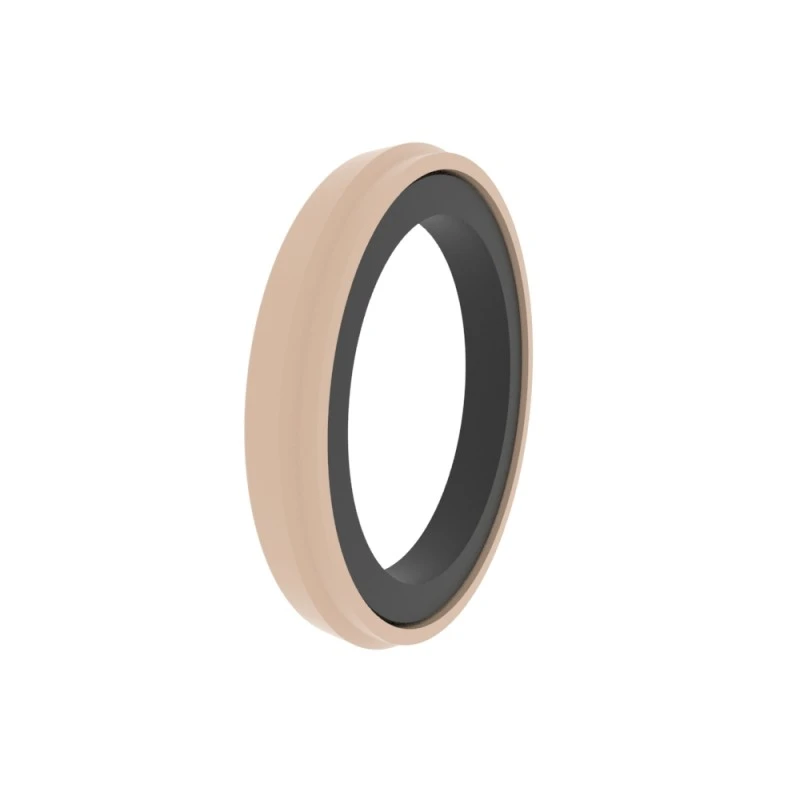

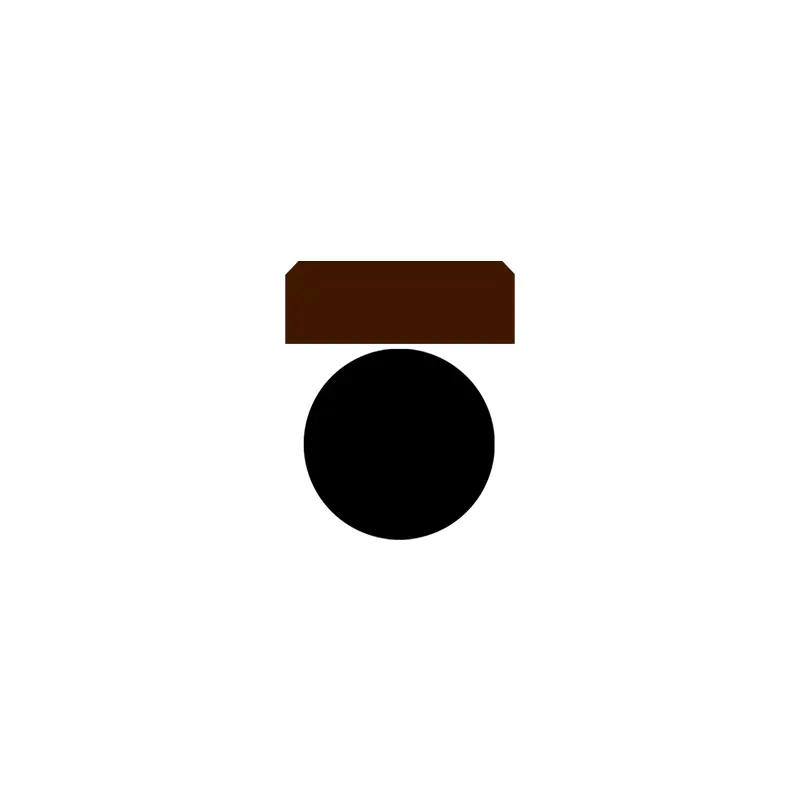

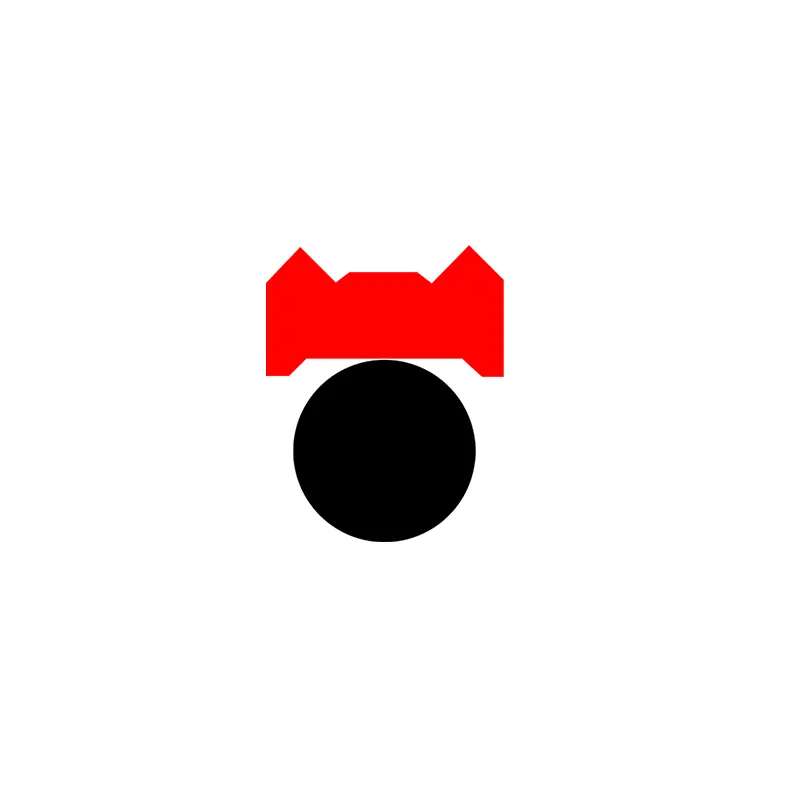

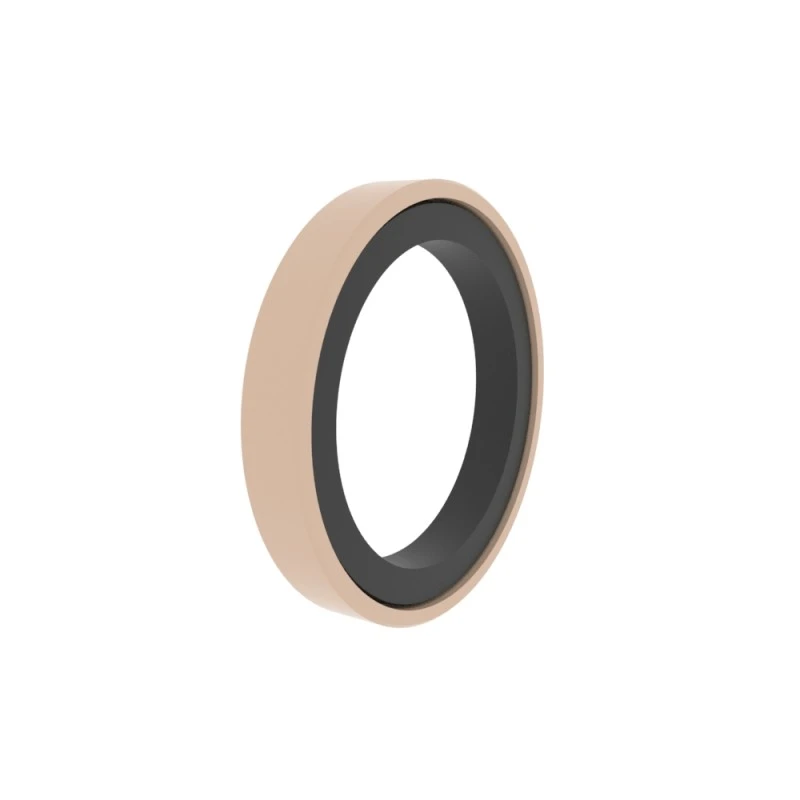

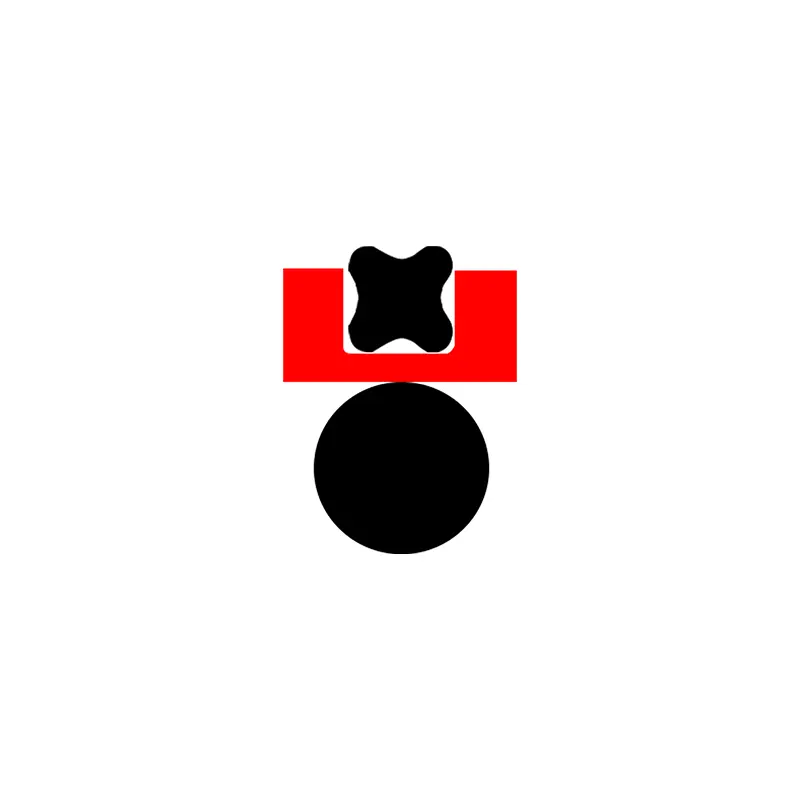

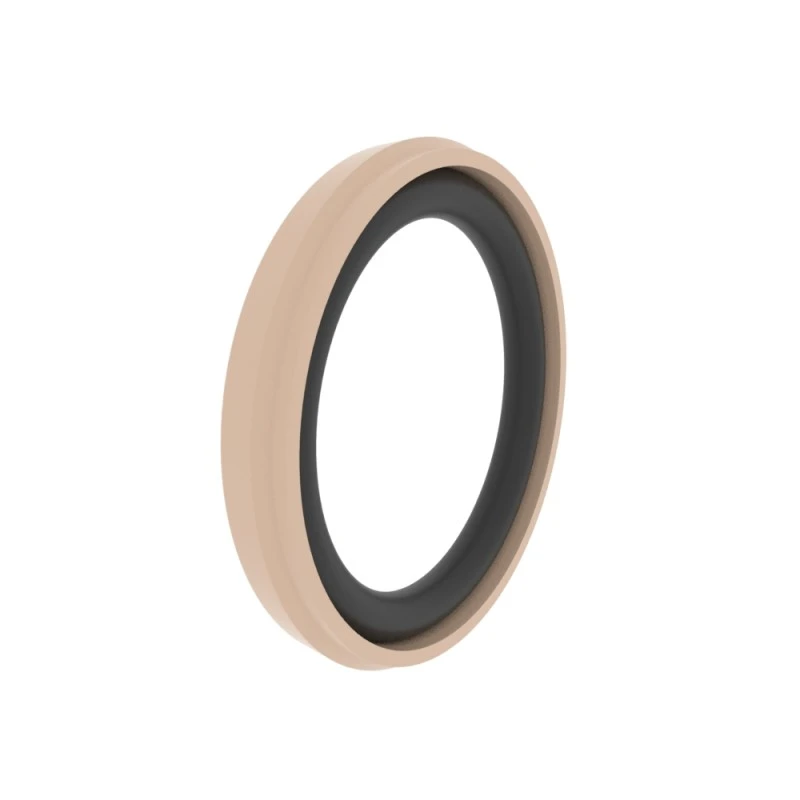

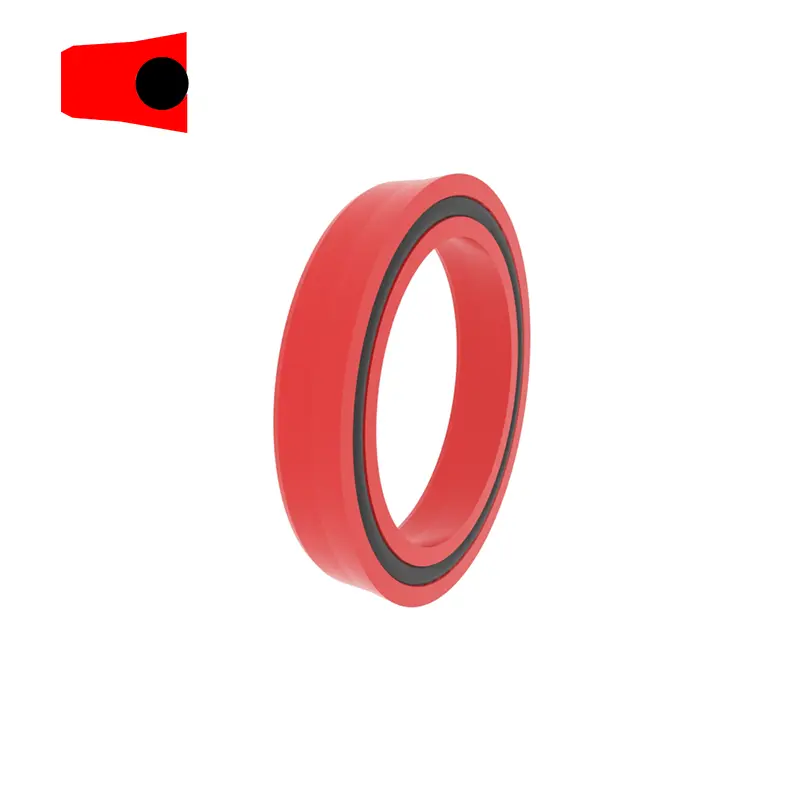

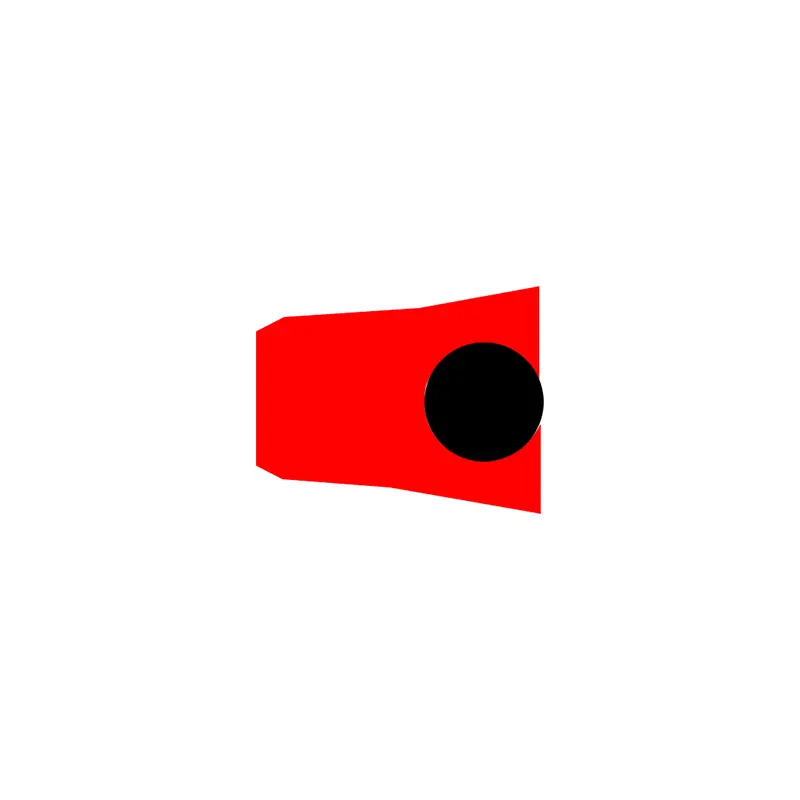

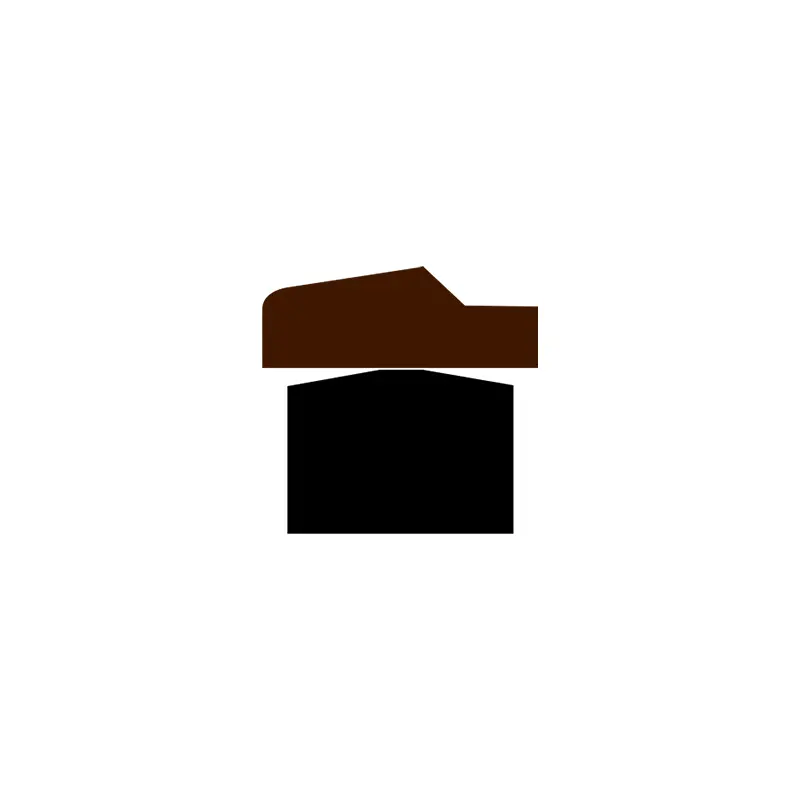

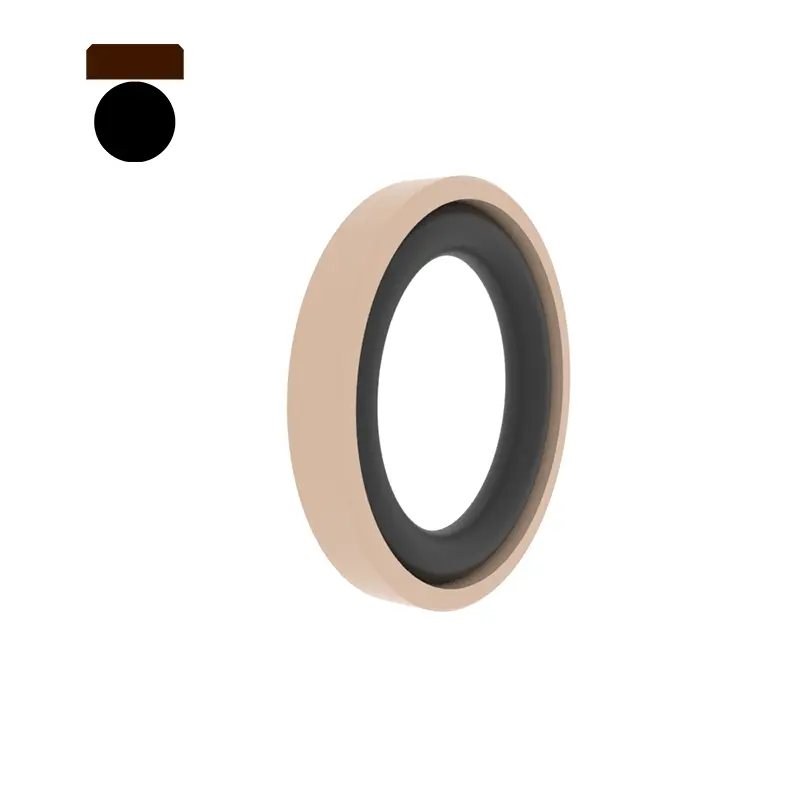

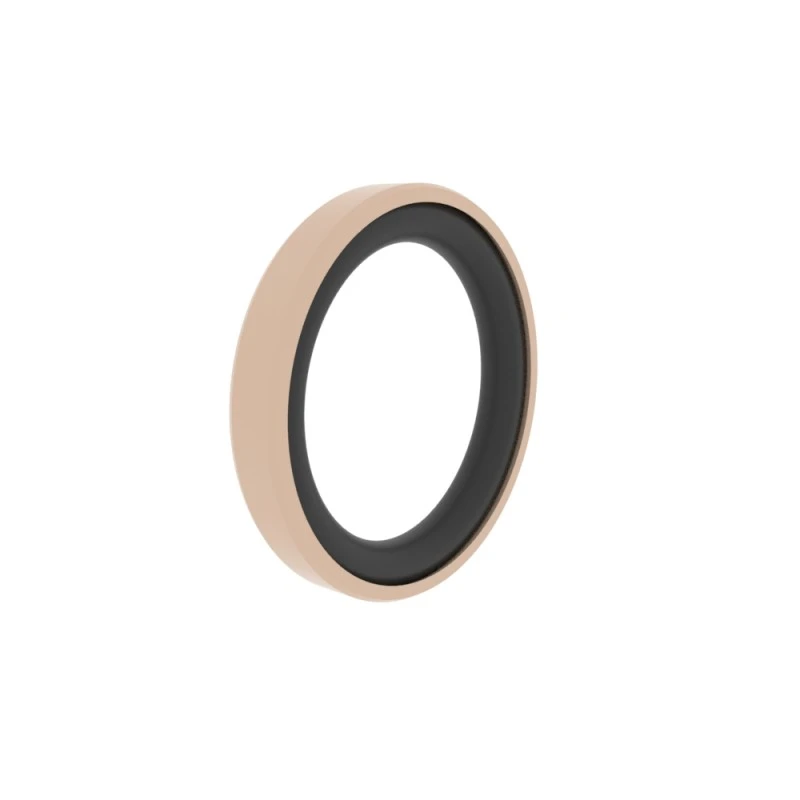

RCK108
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
H10 |
|
Φd |
H9 |
Příklad objednávání
Model: RCK108
Velikost drážky: 100x84,5x6.3
Materiál: PTFE3+NBR
Typ těsnění: RCK108, RCK125, RCK140, RCK238, RCK138
Hlavní aplikace: Standardní hydraulické válce a mobilní hydraulické stroje
Výhody: Nízké tření, žádné hydraulické dotvarování, vysoký odolnost proti opotřebení, dobrý výkon anti-extruze, dobrá tepelná vodivost, stabilní vložení drážky, široký rozsah teploty.
Materiál: Tetrafluorethylen + nitrilový guma nebo fluorinová guma, ultra vysoká tvrdost polyuretan + nitrilní guma
|
Příklady těsnění drážky |
Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximální vytlačovací mezera |
|||
|
100bar |
250bar |
400bar |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-244.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

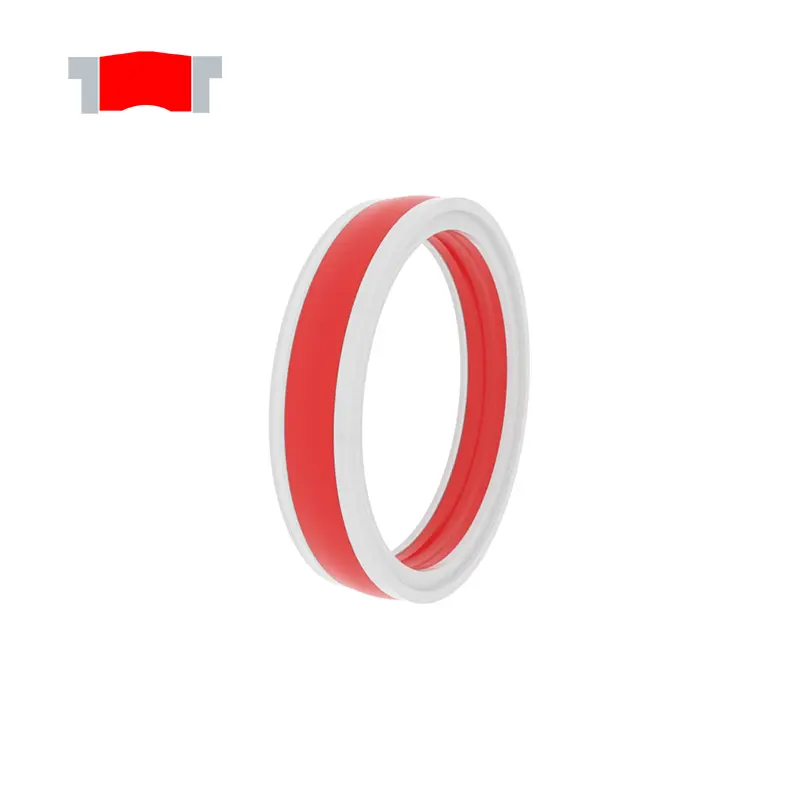

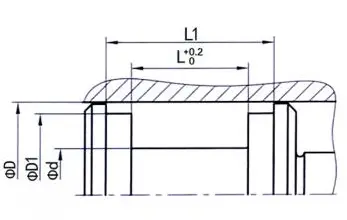

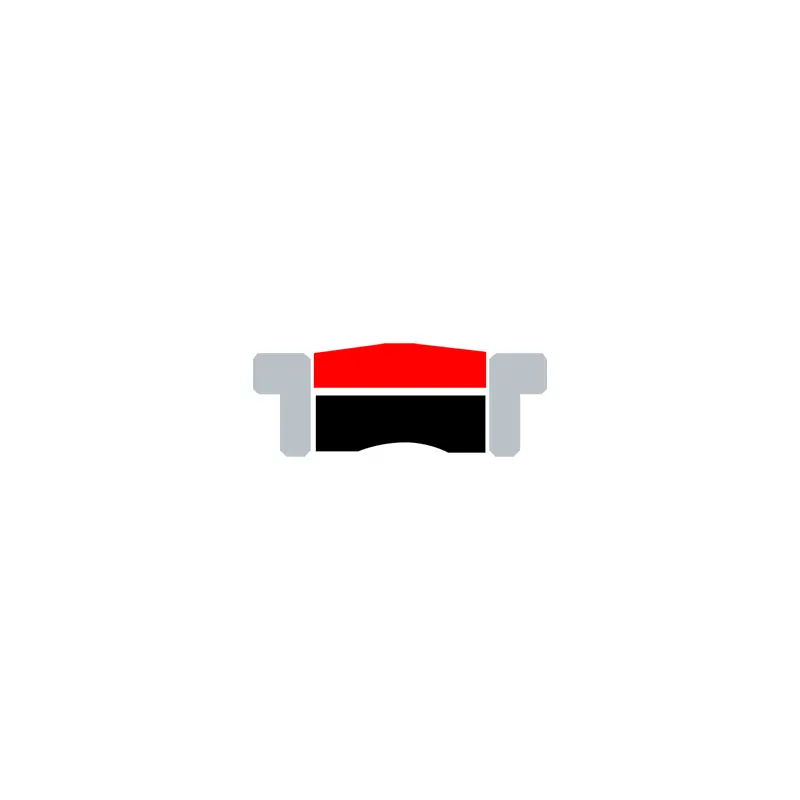

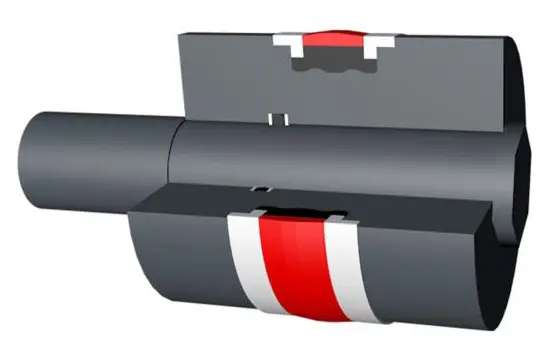

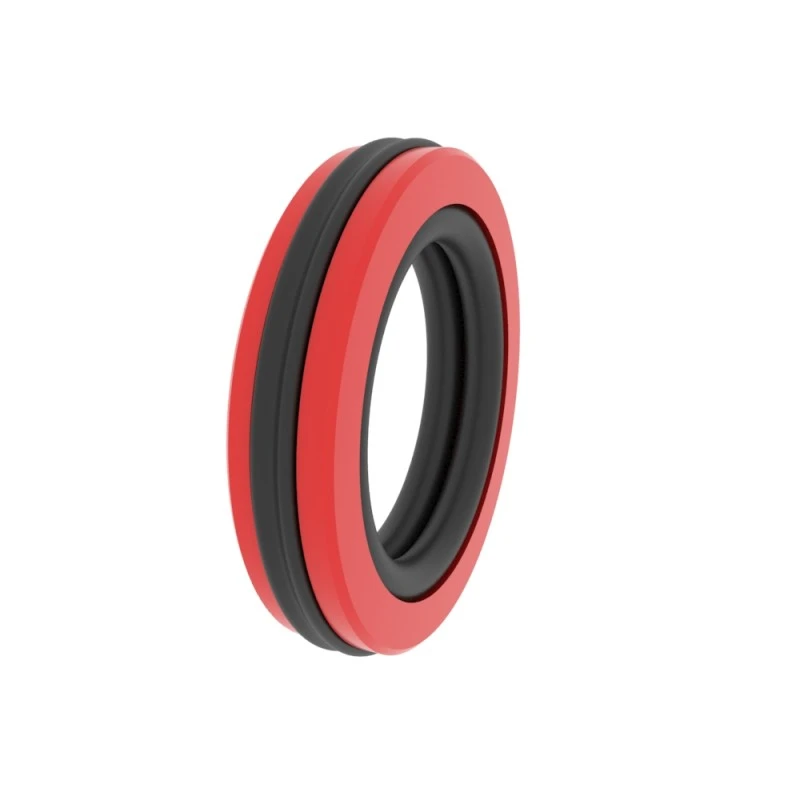

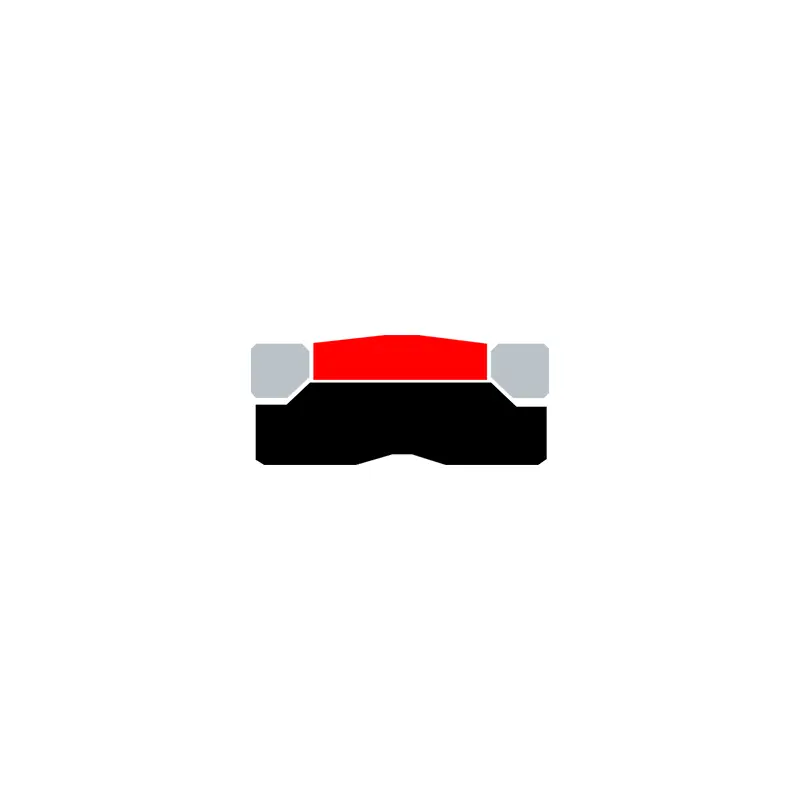

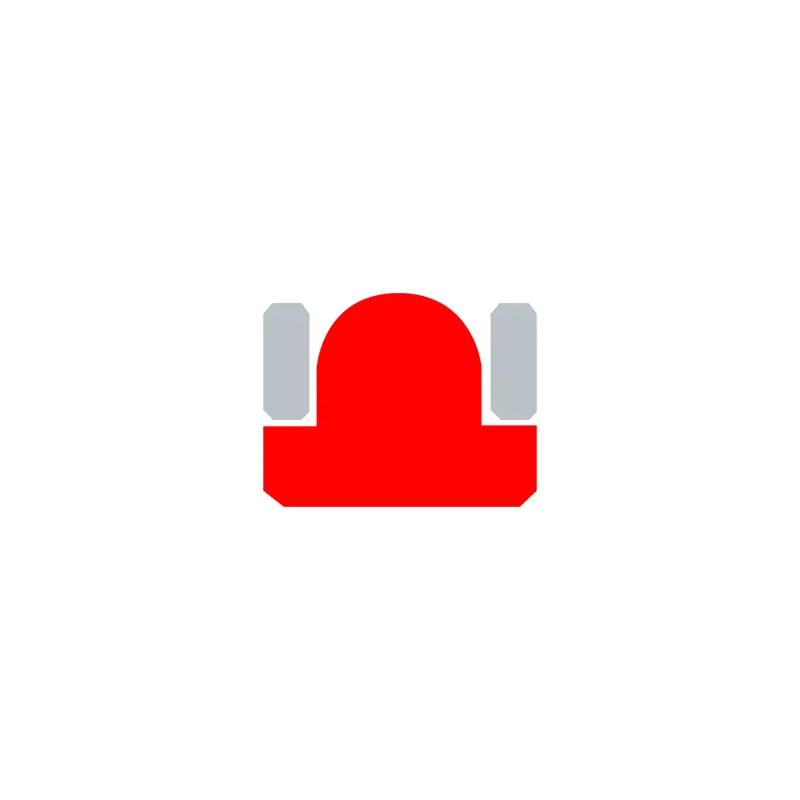

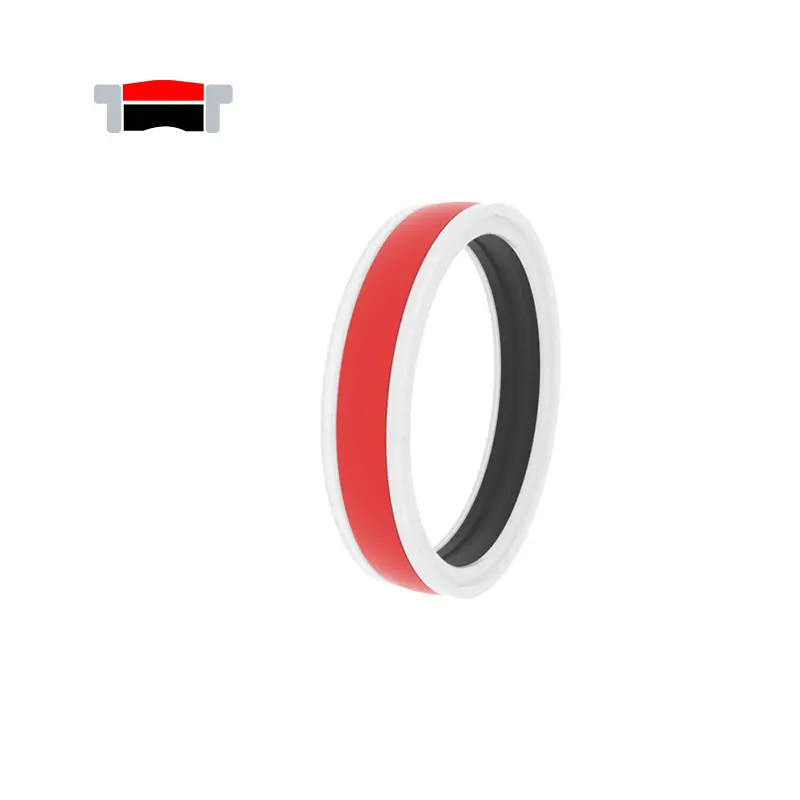

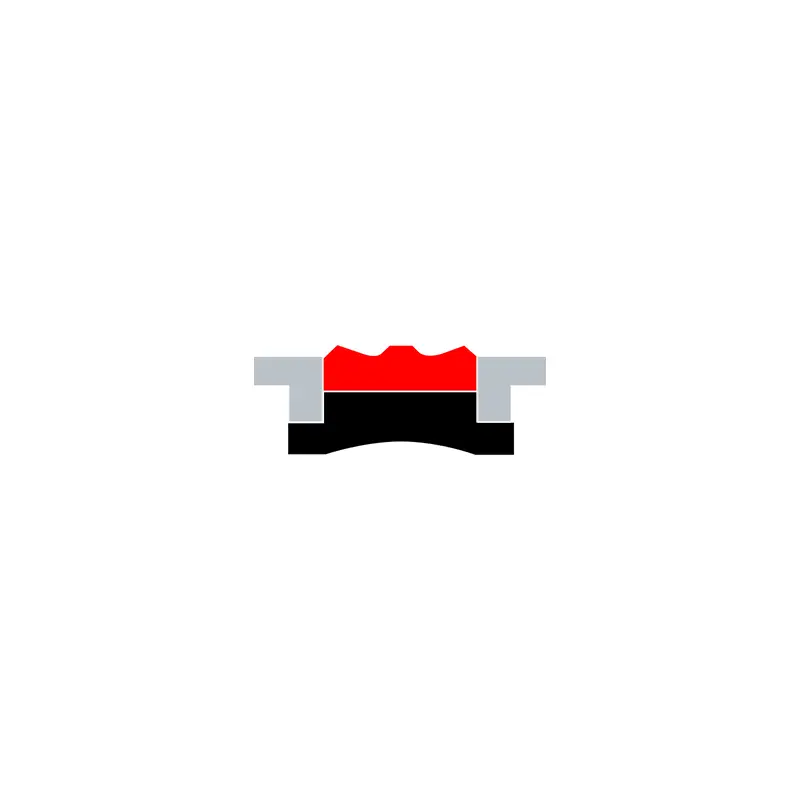

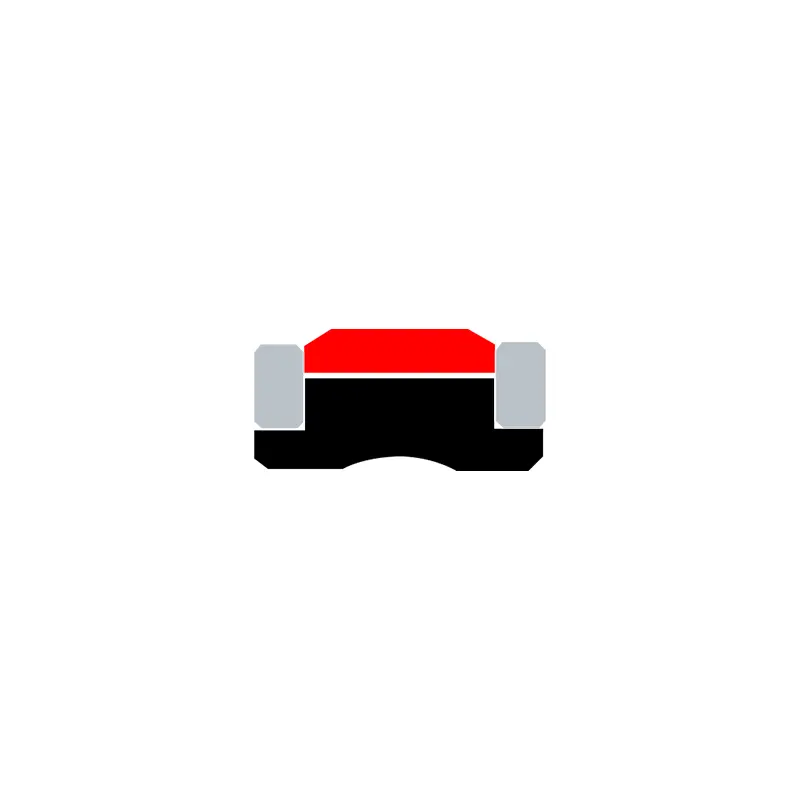

RCK109N

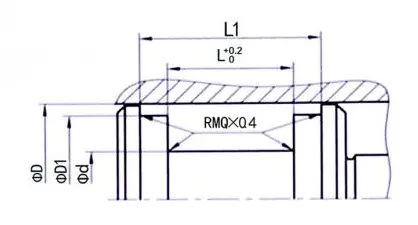

Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
Φd1 ...... Vnitřní průměr
L ...... šířka drážky
L1 ...... Šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
H10 |
|
Φd |
H9 |
Příklad objednávání
Model: RCK109N
Velikost drážky: 100x80x95x25/36
Materiál: RC-PU-H+NBR+POM
Typ těsnění: RCK109, RCK117
Hlavní aplikace: Stavební stroje, zemědělské stroje, jeřáby, standardní válce
Výhody: Vynikající statické a dynamické těsnění, není potřeba další vodicí prsteny, anti-extruze, struktura proti nim, vhodné pro pracovní podmínky s rychlými změnami tlaku.
Materiál: Polyuretan, guma, polyuretan, tetrafluorethylen
|
Příklady těsnění drážky |
Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

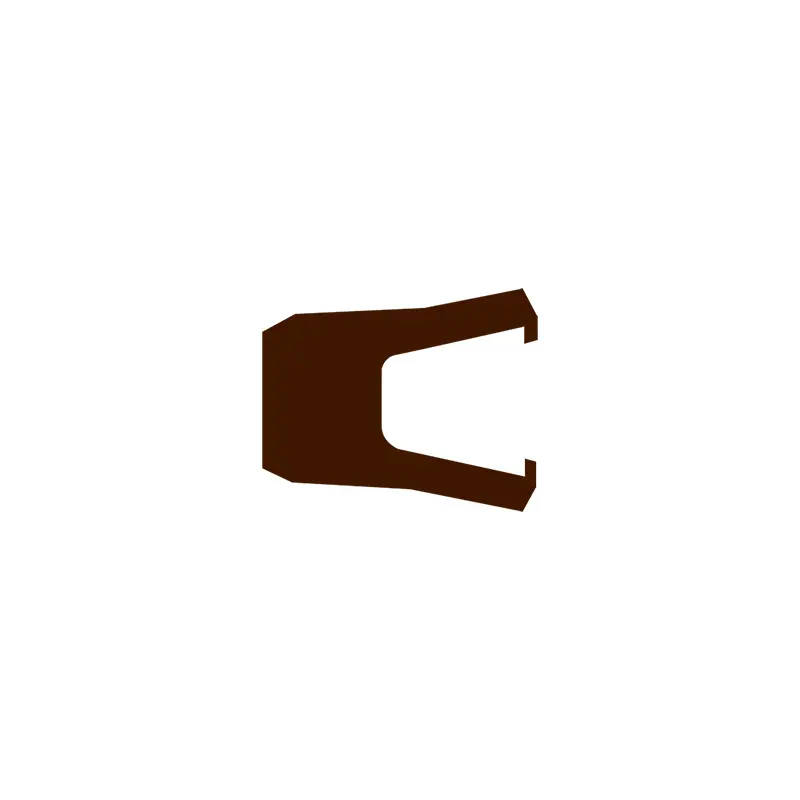

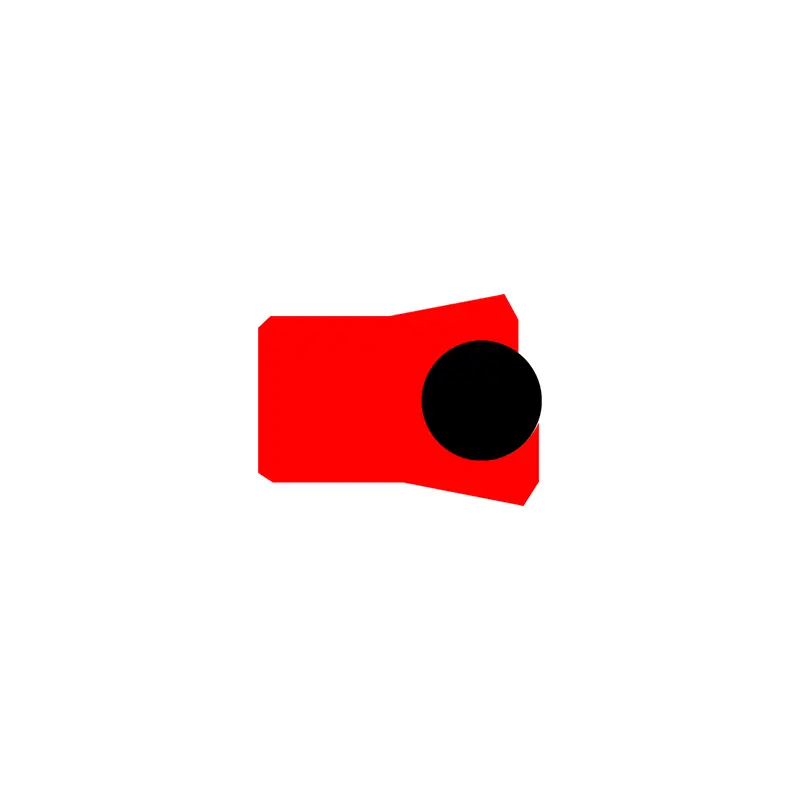

RCK119
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
|
Povrchová úprava |
R Tmax (μm) |
RA (μm) |
|
Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE |
≤ 2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Dno dno Strana drážky |
≤ 6,3 ≤15 |
≤1,6 ≤ 3 |
|
Poměr délky podpory profilu TP |
50%-95% |
|
|
Tolerance |
|
|
Φd |
H10 |
|
Φd |
H9 |
Příklad objednávání
Model: RCK119
Velikost drážky: 100x90,6x7.1
Materiál: PTFE4 + V
Typ těsnění: RCK119
Hlavní aplikace: Chemický průmysl, rychlé válce a polohovací stroje, potravinářský průmysl, farmaceutický průmysl, akumulátory.
Výhody: Odolné vůči vysokým teplotám a různých chemických médiích, koeficient s nízkým třením, bez dotvarování, dobré vlastnosti suchého tření, nízké statické a dynamické tření.
Materiál: PTFE+listová pružina
|

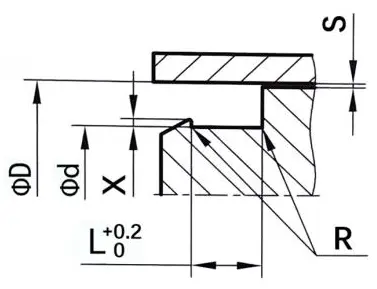

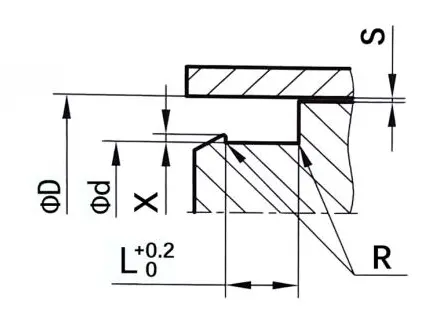

Příklady těsnění drážky |
Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximální mezera vytlačování s |
|||
|
100bar |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
