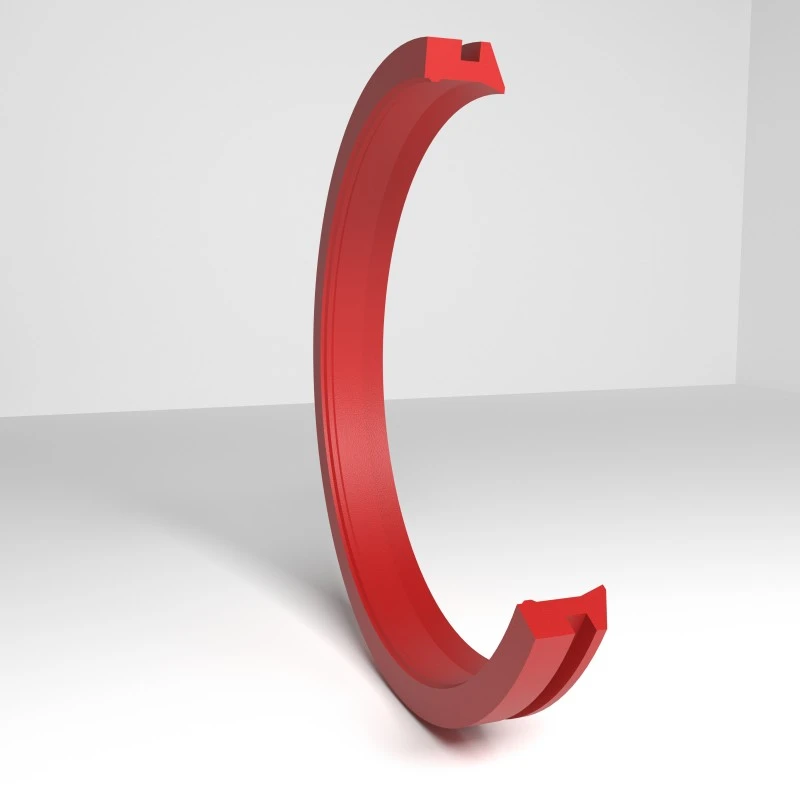

Jako dodavatel profesionálních utěsňovacích řešení má RCA řada těsnění pro otočení prachu spuštěných Ruichen Seals diverzifikované designy a cílené funkce a plně pokrývá základní potřeby průmyslového pole pro prevenci prachu, tlakovou odolnost a přizpůsobivost prostředí.
Pokud jde o technický design, produkty řady Seals Seals Seals Sears se soustředí na flexibilitu. Existují obecná těsnění (například RCA101/104/105), která jsou instalována s extrudovanými vnějšími průměry, které jsou kompatibilní se standardními drážkami ISO 6195-A a vhodné pro kompaktní vesmírné scénáře; Existují také modely s integrovanými anti-extruzními kostry (jako je RCA103/106), které zvyšují strukturální stabilitu při dynamickém zatížení prostřednictvím návrhu axiální otevřené drážky (ISO 6195-B). Pro speciální pracovní podmínky podporuje RCA107 instalaci 30 ° nakloněné drážky a je kompatibilní s císařským a metrickým zařízením, zatímco RCA108 zjednodušuje proces údržby starých válců prostřednictvím návrhu fixace příruby, což výrazně snižuje náklady na transformaci.
Pokud jde o optimalizaci výkonu těsnění, zlepšujeme spolehlivost prostřednictvím inovativních struktur: návrh drážky RCA101 oleje podporuje reflux oleje a snižuje akumulaci znečišťujících látek; Dvojitá struktura rtů nebo pomocné rty (RCA109/111/112 atd.) Je kombinována s tetrafluorethylenem kombinovaným těsněním k dosažení duálního působícího prachu a olejové bariéry; a kompozitní konstrukce materiálu a O-kroužku PTFE (polytetrafluorethylen) a O-kroužek (RCA115 ~ 119) dále vyrovnává distribuce tlaku, je odolná vůči vysokým teplotám 250 ° C a je odolná vůči chemické korozi, která je vhodná pro čisté prostředí, jako jsou polonduntory, potraviny a medicínu. Pro extrémní pracovní podmínky se RCA213 používá v kombinaci s řadou DA, pomocí materiálů s vysokou tvrdostí odolává lepivým znečišťujícím látkám, jako je bahno a dehet, a chrání vnitřní těsnění před erozí.

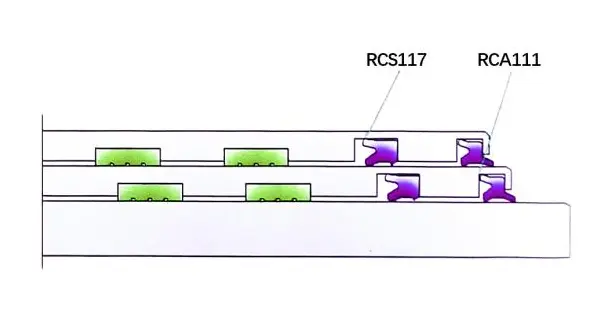

Pokud jde o aplikaci, řada RCA je široce přizpůsobena inženýrským strojům, těžebním zařízení, hydraulickým a pneumatickým systémům a přesným průmyslovým poli. Například RCA111/211 vydrží vysoký tlak 1,6MPA a poskytuje dvojitou ochranu hydraulických válců; RCA115 ~ 119 se stala první volbou pro prevenci přesného prachu přes přesné zařízení kvůli jeho charakteristikám neřekňujících a nízkých tření; RCA108 poskytuje rychlé řešení pro údržbu starého zařízení bez nutnosti upravit drážku. Pokud jde o materiály, trváme na tom, abychom dali stejnou důležitost ochraně životního prostředí a výkonu. Technologie modifikace PTFE bere v úvahu jak mazání, tak odolnost proti opotřebení. Elastomery O-kroužek (jako je NBR) zajišťují stabilitu těsnění. Některé modely (například RCA119) používají vzorec bez silikonu ke splnění přísných požadavků čistých workshopů. Po mnoho let se Ruichen Seals vždy zaměřil na „přesnou přizpůsobení a dlouhodobou ochranu“. Prostřednictvím řady RCA pomáhá zákazníkům vyrovnat se s výzvami, jako je vniknutí prachu, únik oleje a koroze vysokoteplotních, což poskytuje spolehlivé záruky pro efektivní provoz zařízení.
Funkce a aplikace produktu:
Hlavní aplikace: Standardní prachotěsná pro olejový válec
Výhody: Těsnění pro otočení prachu se snadno instaluje, s vynikajícími anti-tvorbami a prachovou efekty. V dutině se nebudou pohybovat opačným směrem a mezi těsnicím kroužkem a prachovým kroužkem nebude otevření tlaku.
Materiál: Polyuretan, guma
Konkrétní oblasti aplikace:
Obecná prachová oblast (RCA101 ~ 105/113/114): Široce používané ve strojírenském zařízení a automatizačním zařízení, aby se odolala vniknutí prachu.
Scénáře těžkých a údržby (RCA103/106/108): Podpora kosteru a konstrukce upevnění příruby jsou vhodné pro scénáře s vysokým zatížením, jako je těžební stroje a transformace starého válce.
Přesné a drsné prostředí (RCA115 ~ 119): polovodič, jídlo a lék a další průmyslová odvětví, splňuje požadavky na žádné plíživé, nízké tření a odolnost proti korozi.
Více standardní kompatibilita: RCA107 podporuje britské vybavení a řada RCA plně pokrývá standardní drážky ISO 6195, aby se zjednodušil výběrový proces.

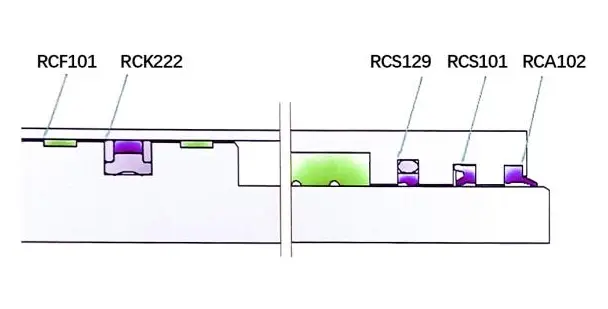

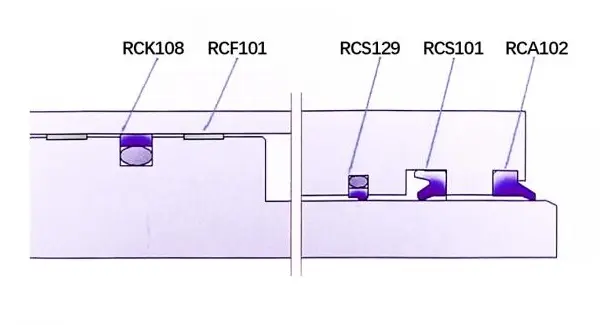

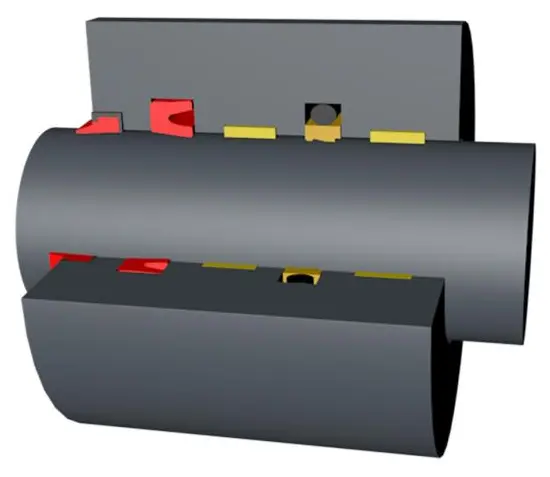

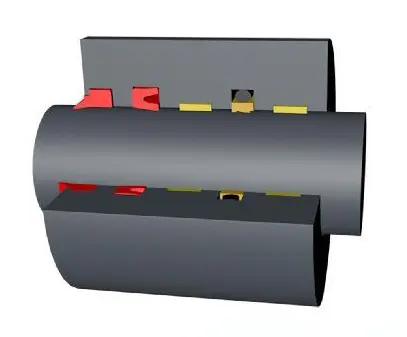

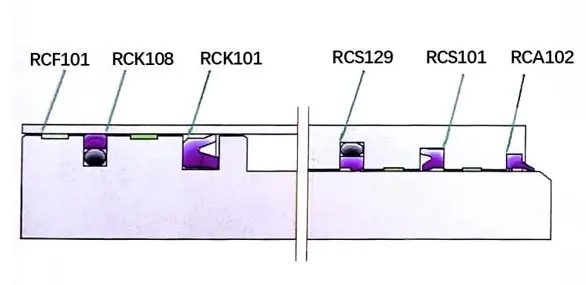

Aplikace a design válce
Těžký průmysl: Příklady průmyslu: Příklady těžkých strojů (kolísání strojů, hydraulické lisy, ohybové stroje atd.), Metallurgie (válcovací mlýny, válce AGC atd.), Těžba (hydraulické podpěry, těžební zařízení atd.), Silné konstrukční stroje (jeřáby, bahně atd.)

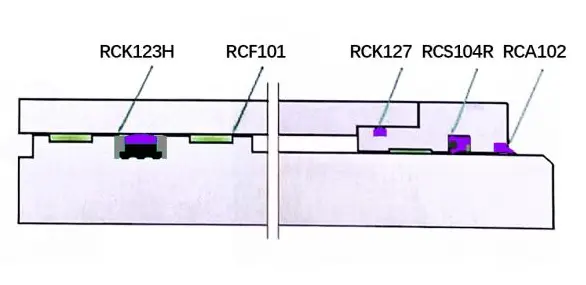

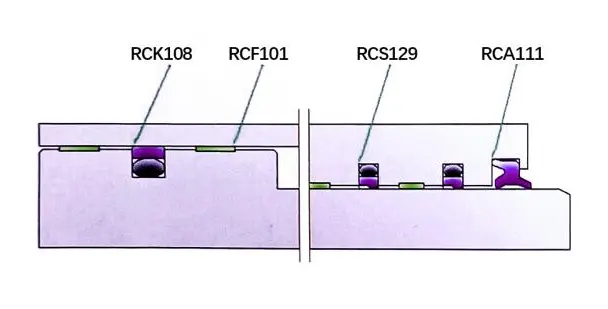

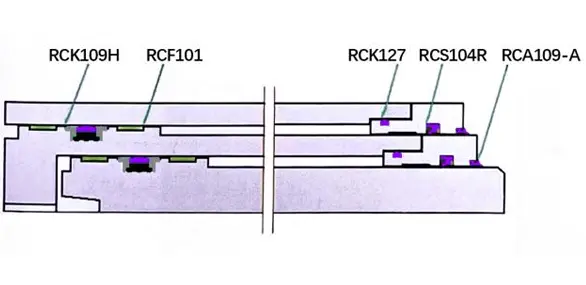

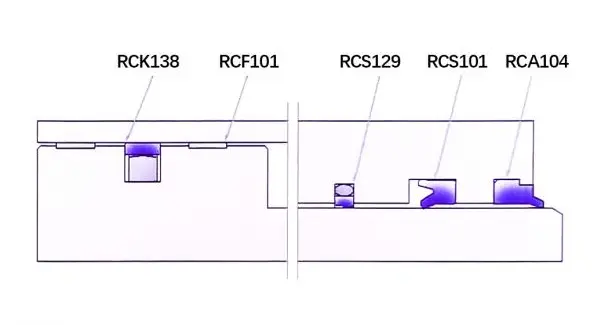

Doporučený design těsnění:

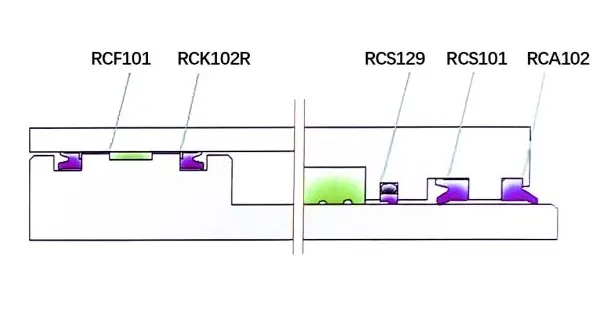

Těžký konglingový stroj
Metalurgie AGC
Hydraulická podpůrná sloupcová válec
Hydraulický strážce podpory Jack
Crane zvedací válec
Crane Luffing válec
Střední průmysl: Příklady odvětví: Zvyčení zařízení, zemědělské stroje, nářadí pro dopravu světla, zvedací platformy, stroje (ohybové stroje, vstřikovací stroje, frézovací stroje atd.), Vysokozdvižné vozy, sklápěče, sklápěče, sklápěče
Doporučený design těsnění:

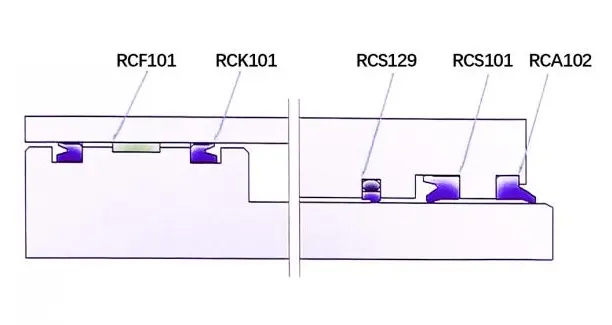

Ohýbací stroj
Zařízení zvedacího vozidla
Zemědělské stroje
Zvedací platforma
Světlý průmysl: Příklady odvětví: Strojtky stroje, vysokozdvižné vozíky, injekční lisovací stroje, zemědělské stroje, balíky
Doporučený design těsnění:
Malý vysokozdvižný vozík

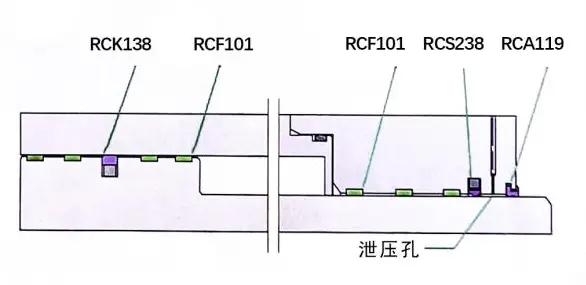

Injekční lisovací stroj

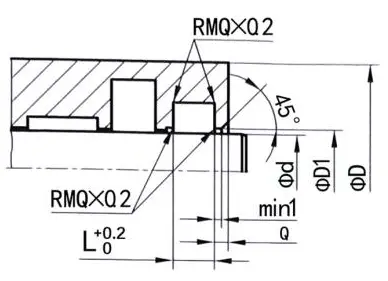

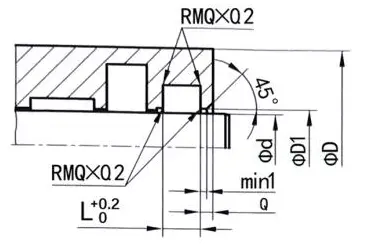

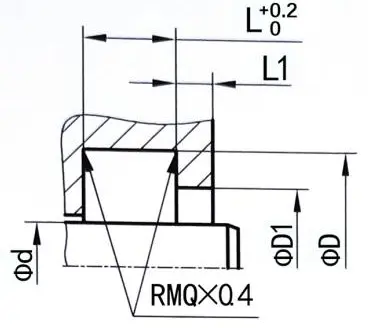

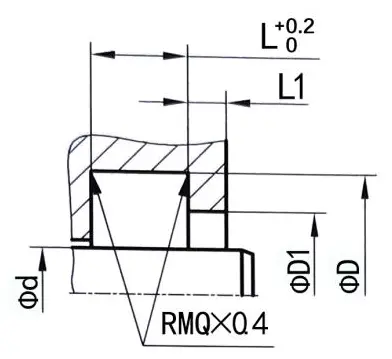

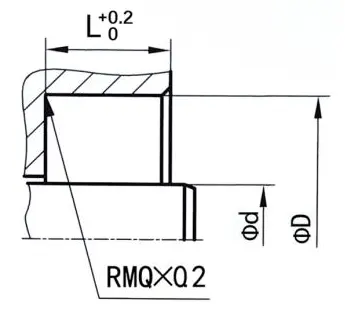

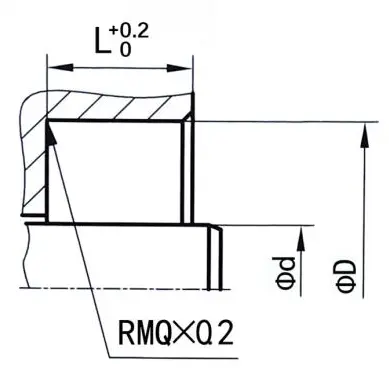

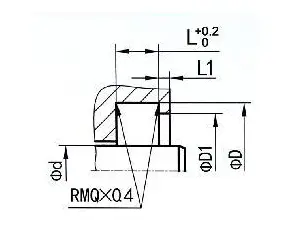

Drážky na prachové těsnění

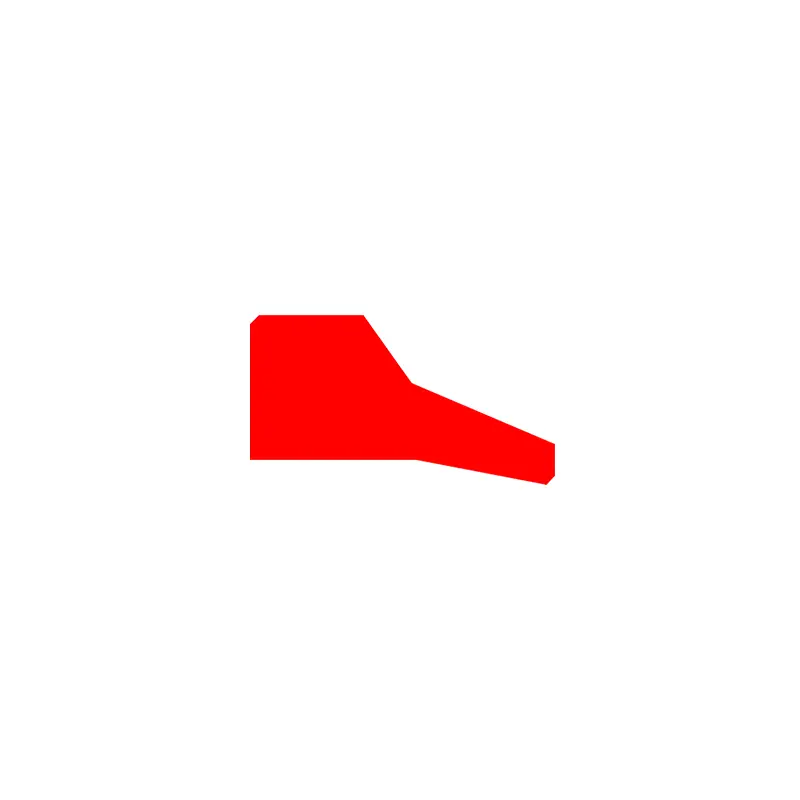

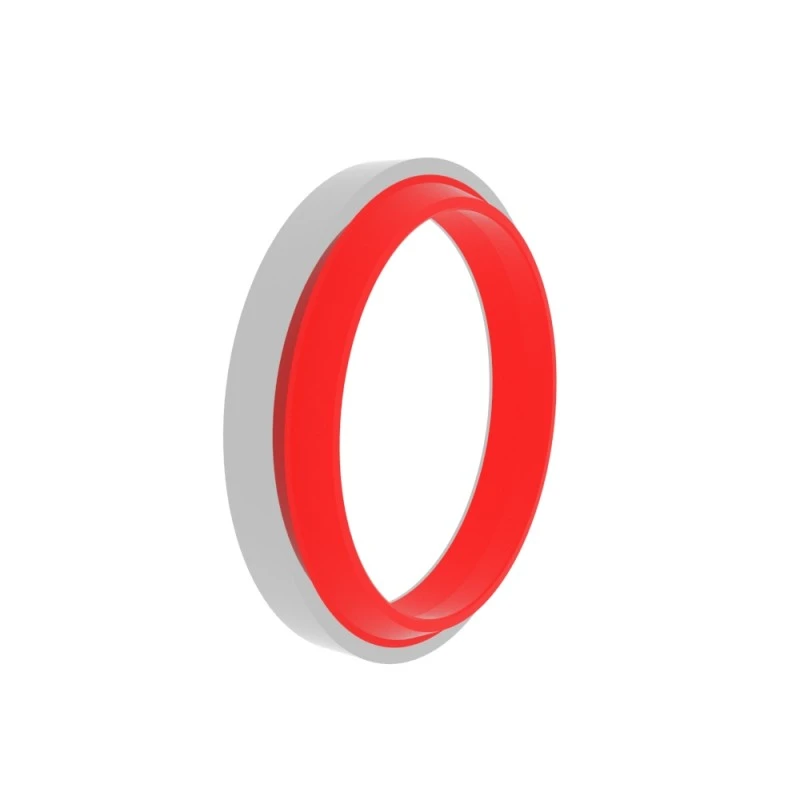

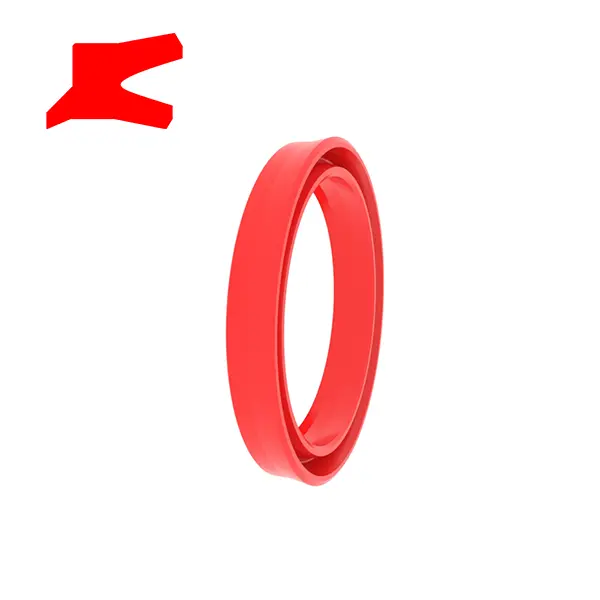

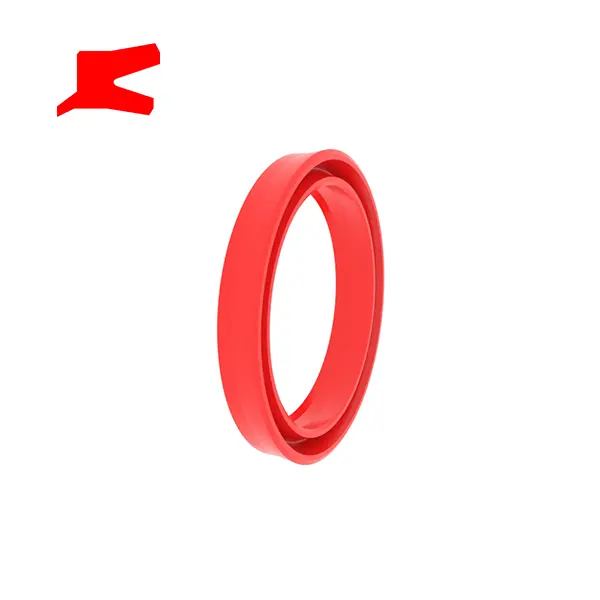

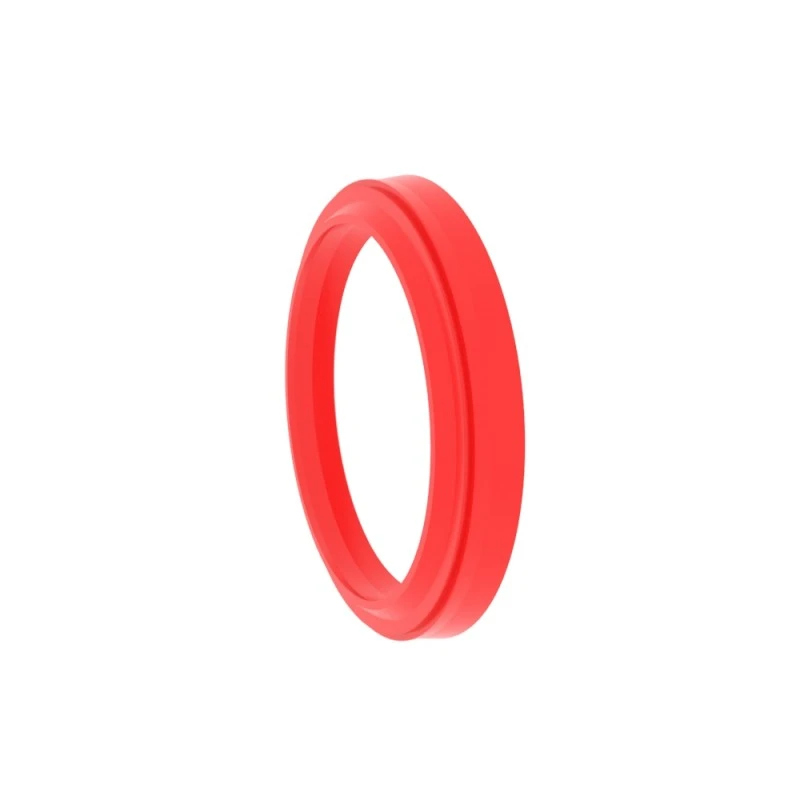

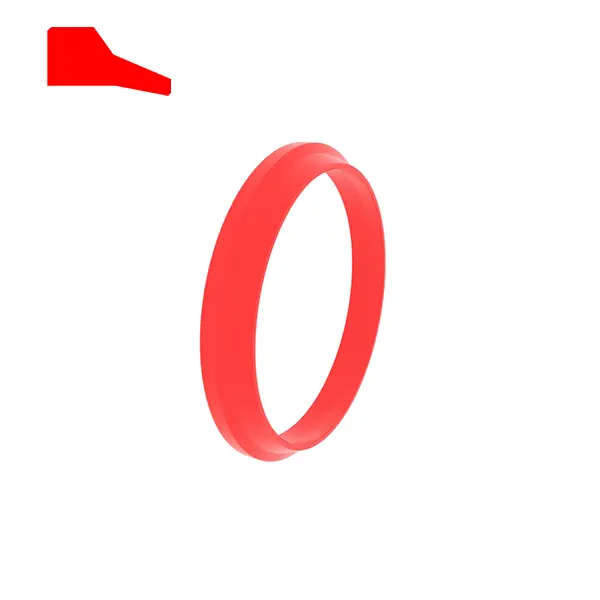

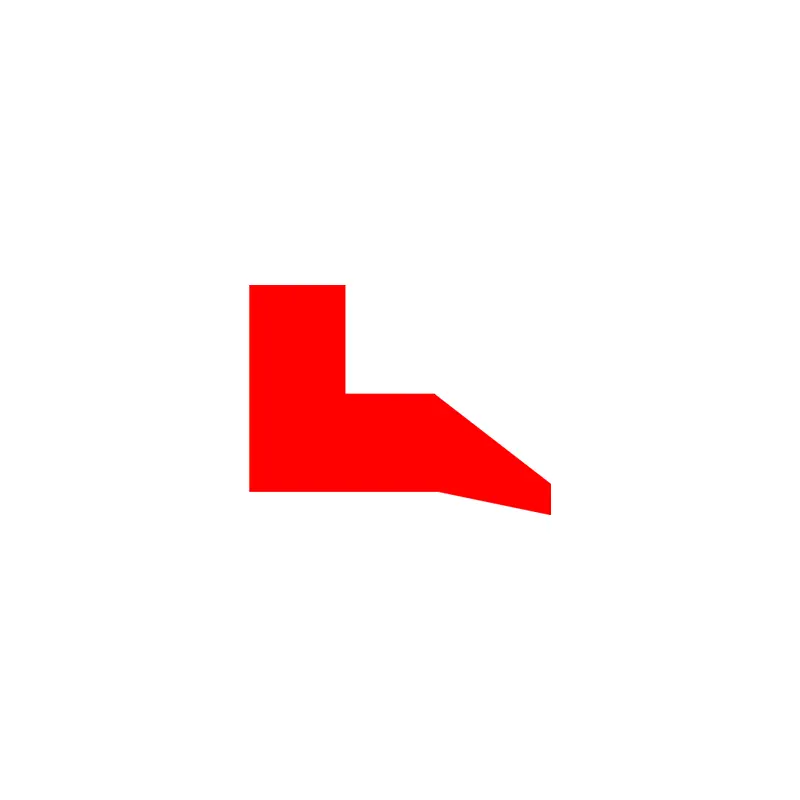

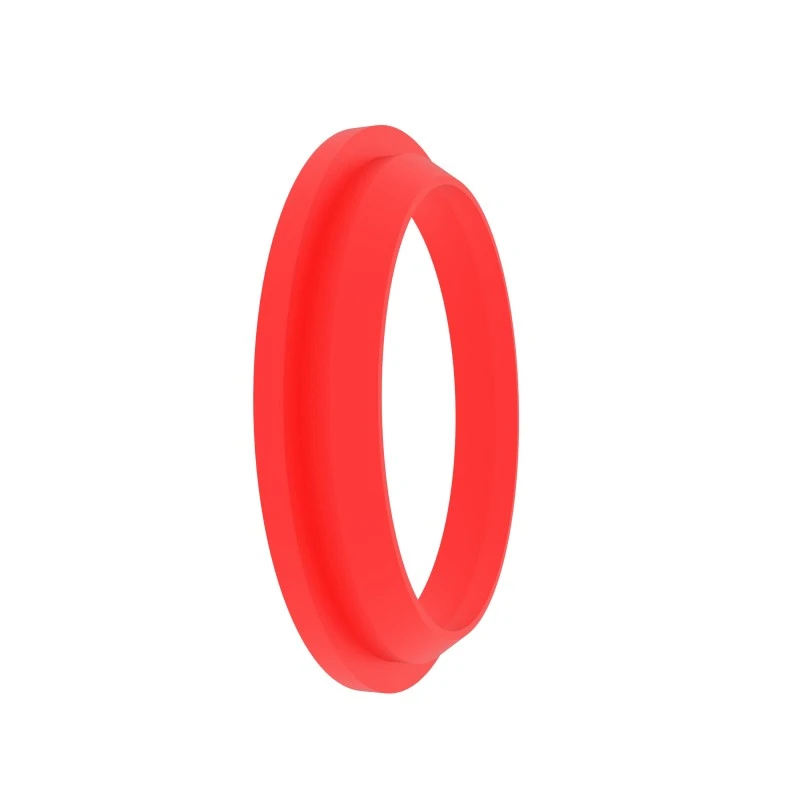

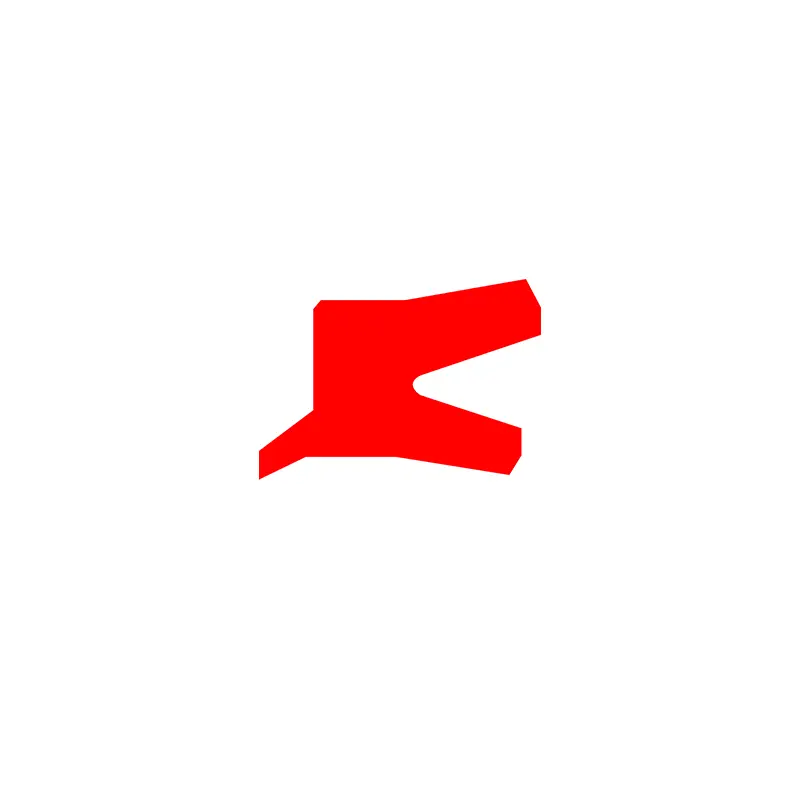

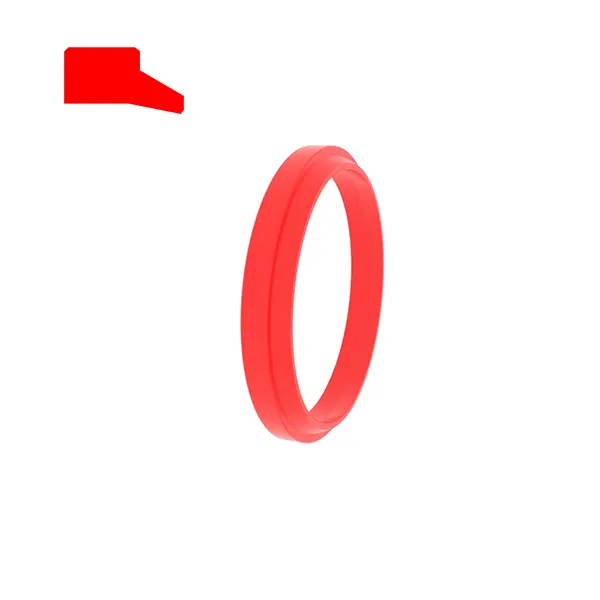

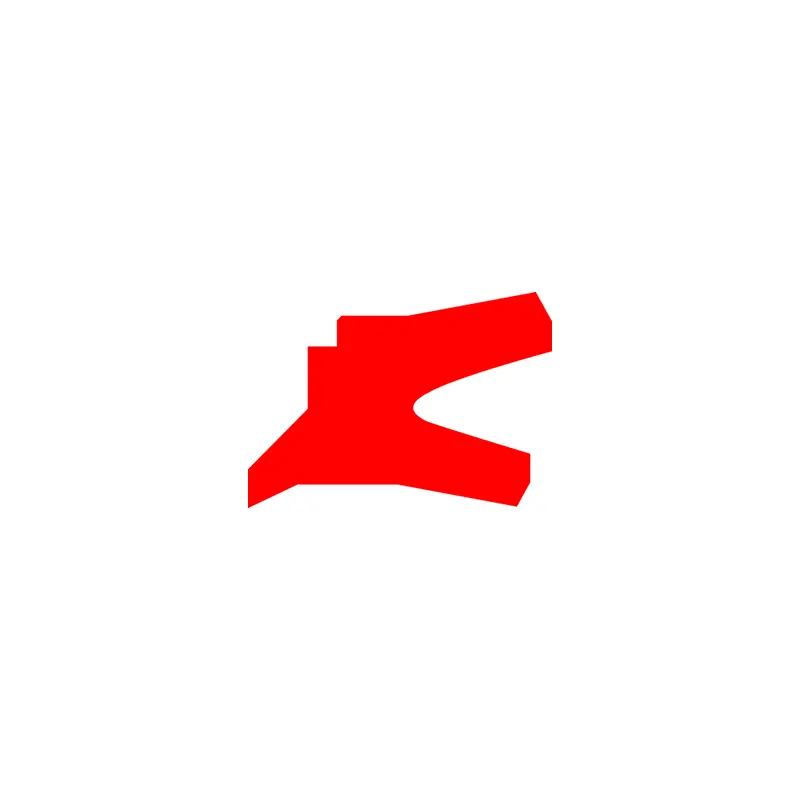

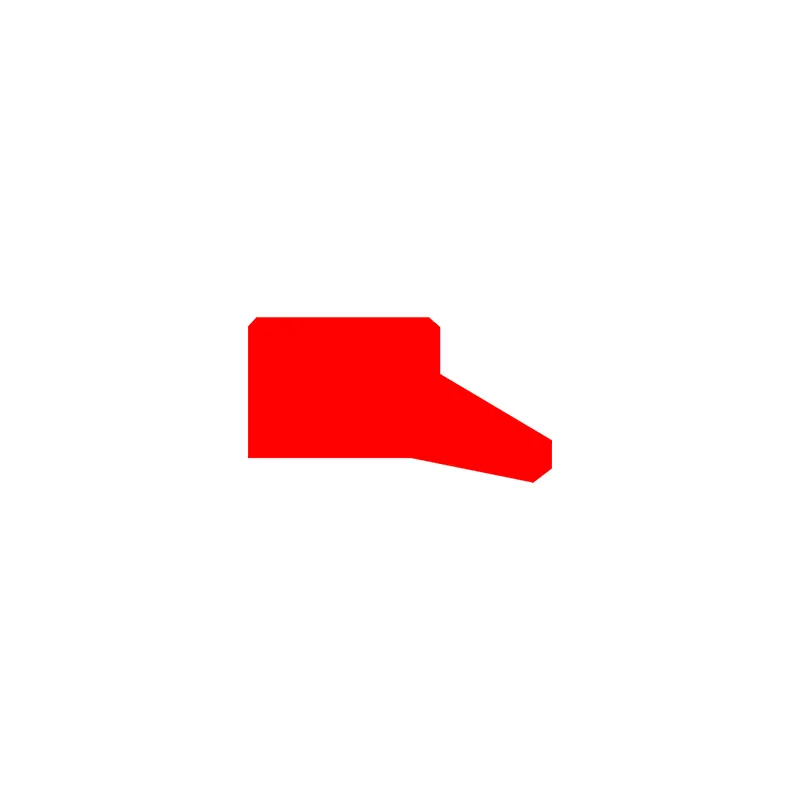

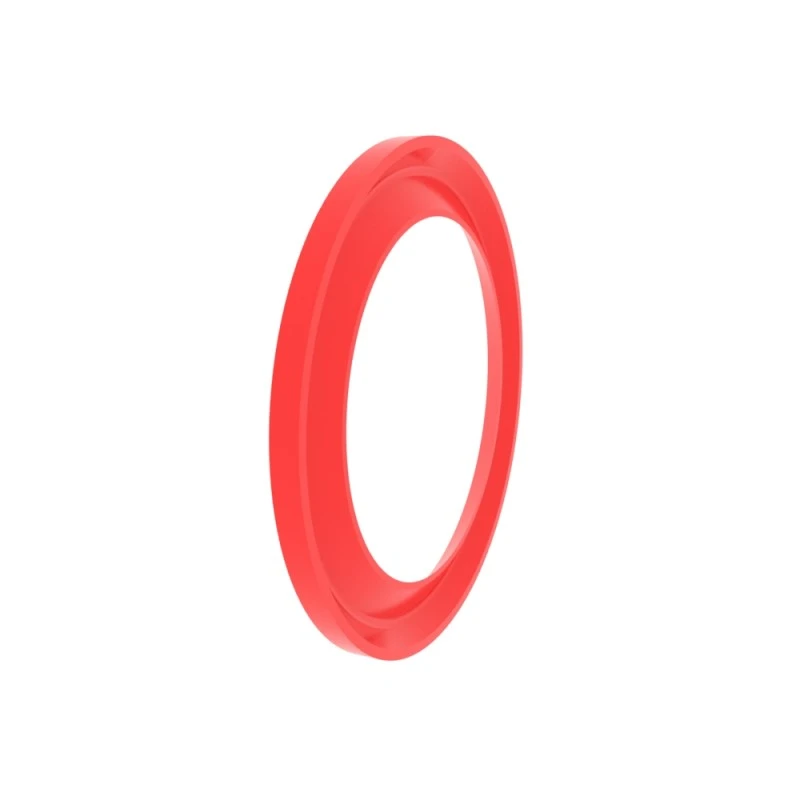

RCA101
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
H ...... Celková výška prachového těsnění
| Povrchová úprava | R Tmax (μm) | RA (μm) |
| Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE | ≤ 2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Dno dno Strana drážky | ≤ 6,3 ≤15 | ≤1,6 ≤ 3 |
| Poměr délky podpory profilu TP | 50%-95% |
|
| Tolerance | |
| Φd1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Příklad objednávání
Model: RCA101
Velikost drážky: 100x108x4/7
Materiál: RC-PU-H
Typ těsnění: RCA101, RCA104
Hlavní aplikace: Standardní ochrana prachu pro olejové válce
Výhody: Jednoduchá instalace, vynikající efekt proti tření a pracho, žádný zpětný ovoření v dutině, bez tlaku mezi těsnicím kroužkem a prachovým kroužkem.
Materiál: Polyuretan, guma
| Příklady těsnění drážky | Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) | |||||||
 |

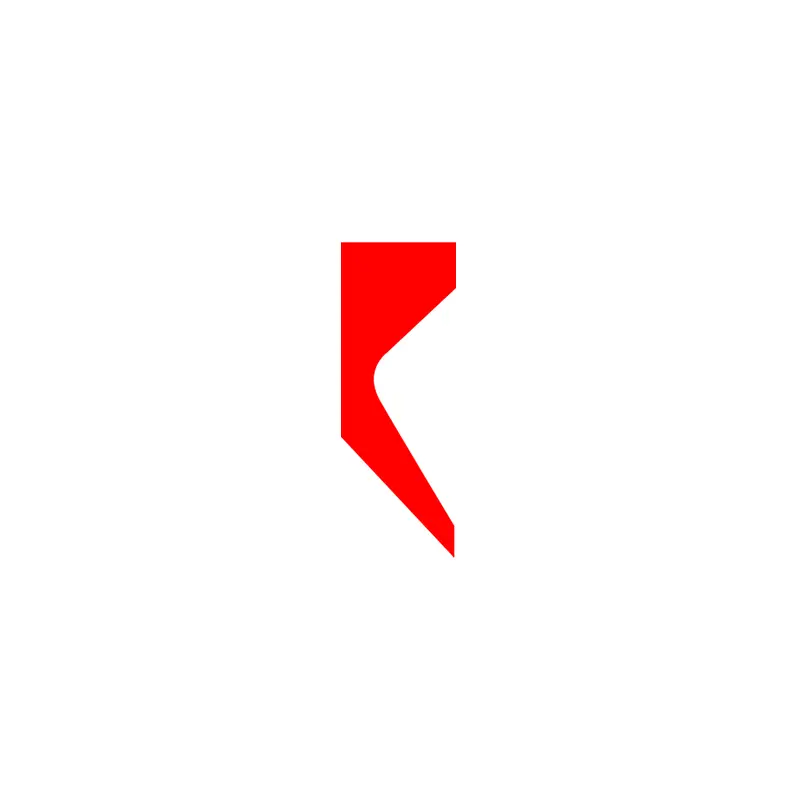

RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|

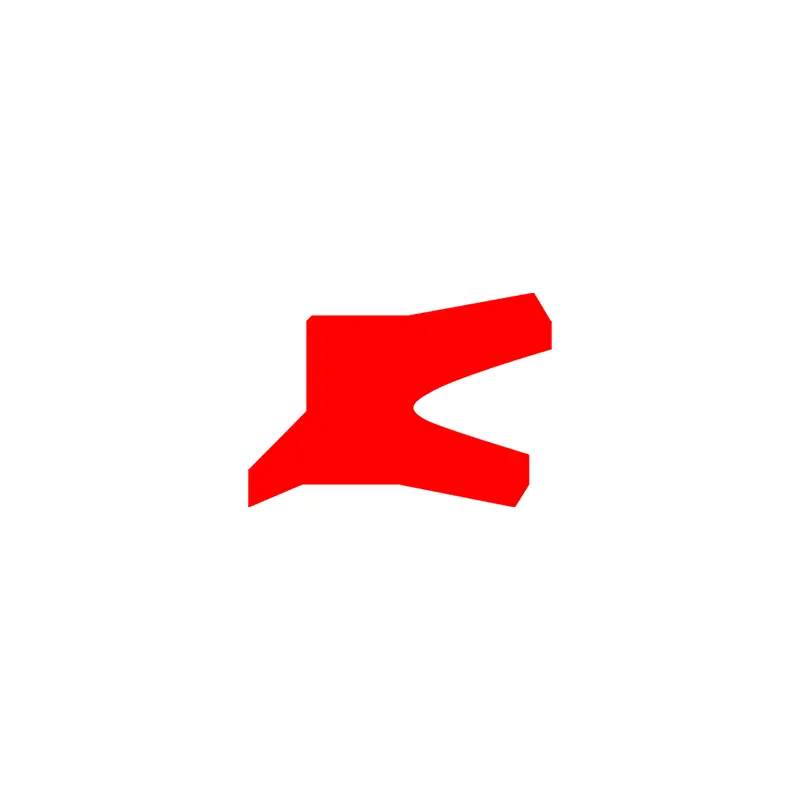

RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

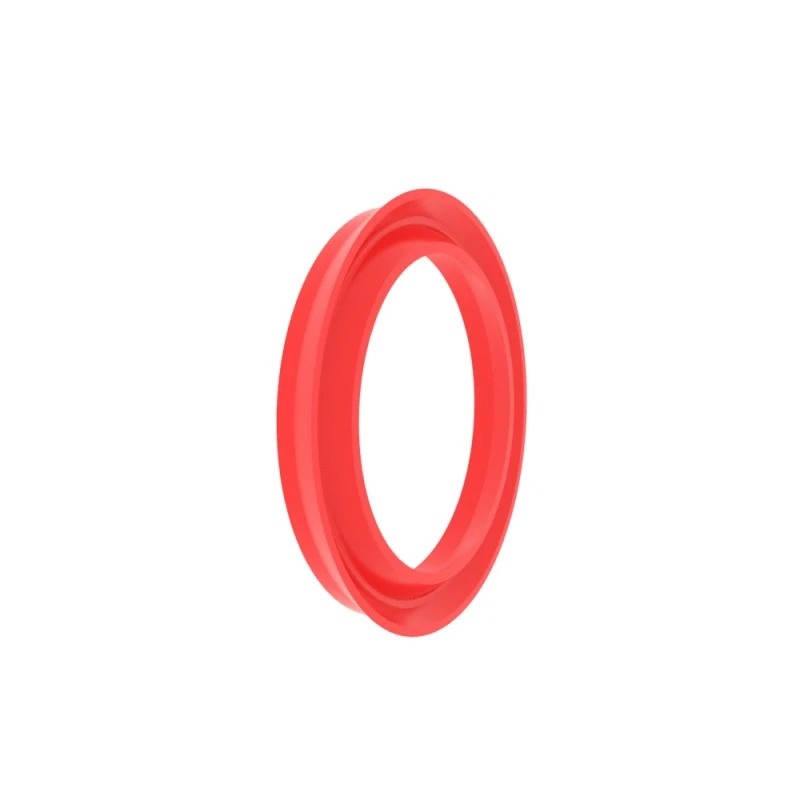

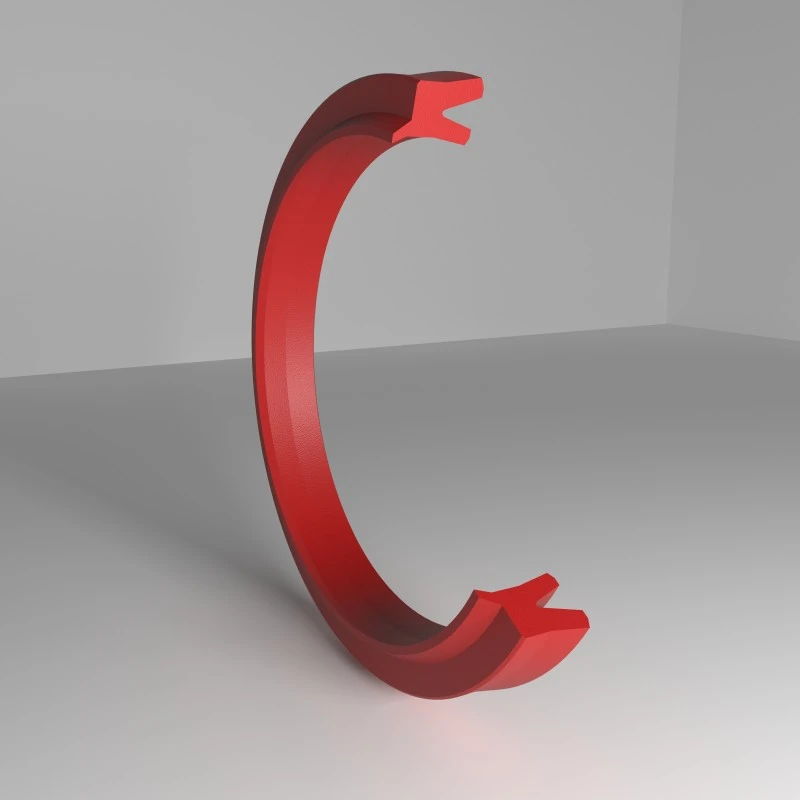

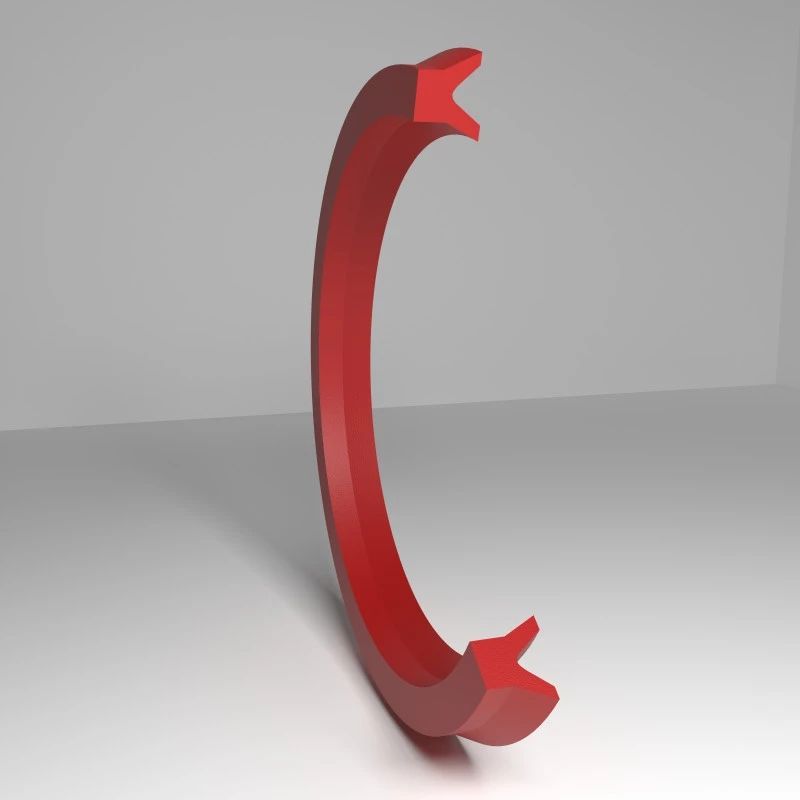

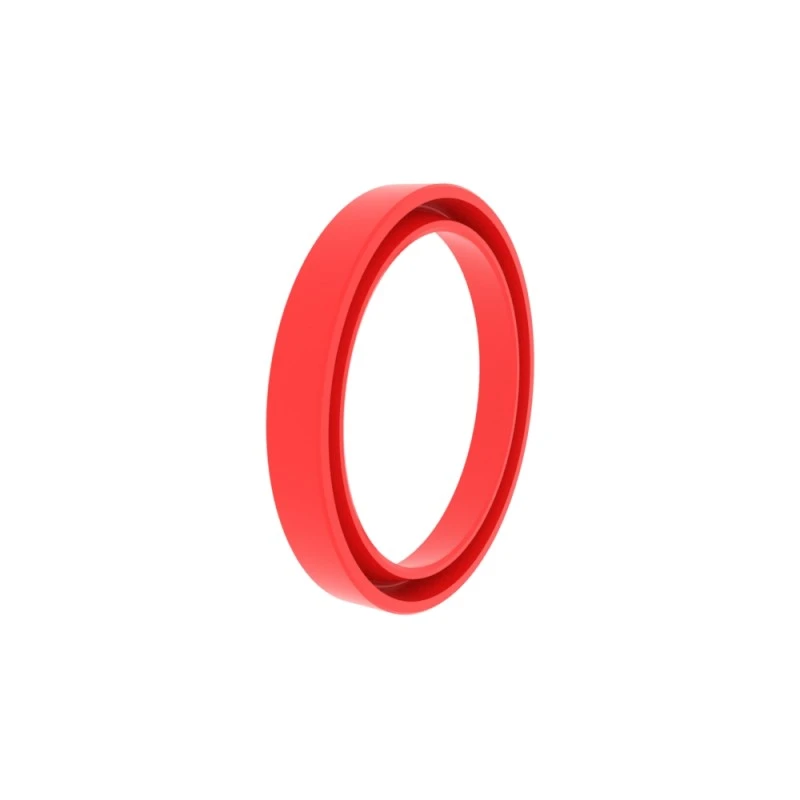

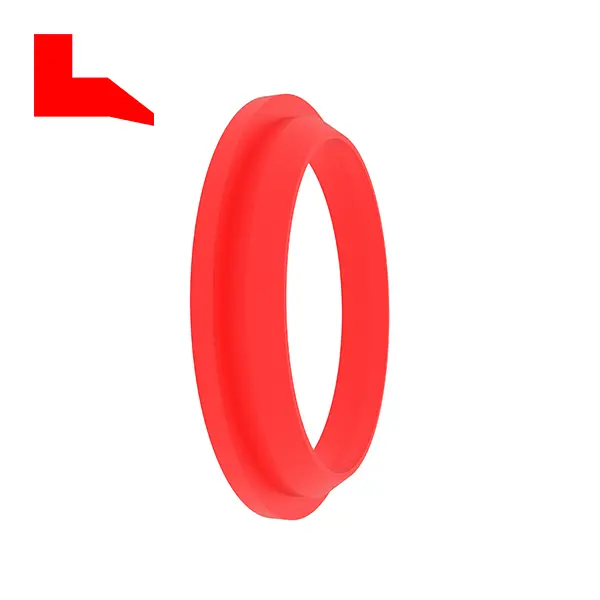

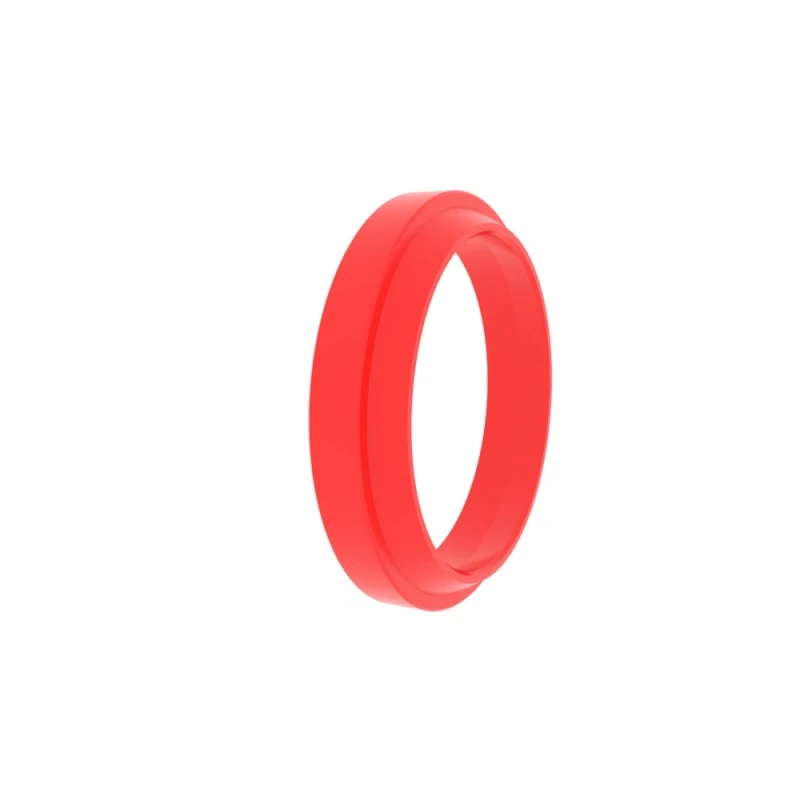

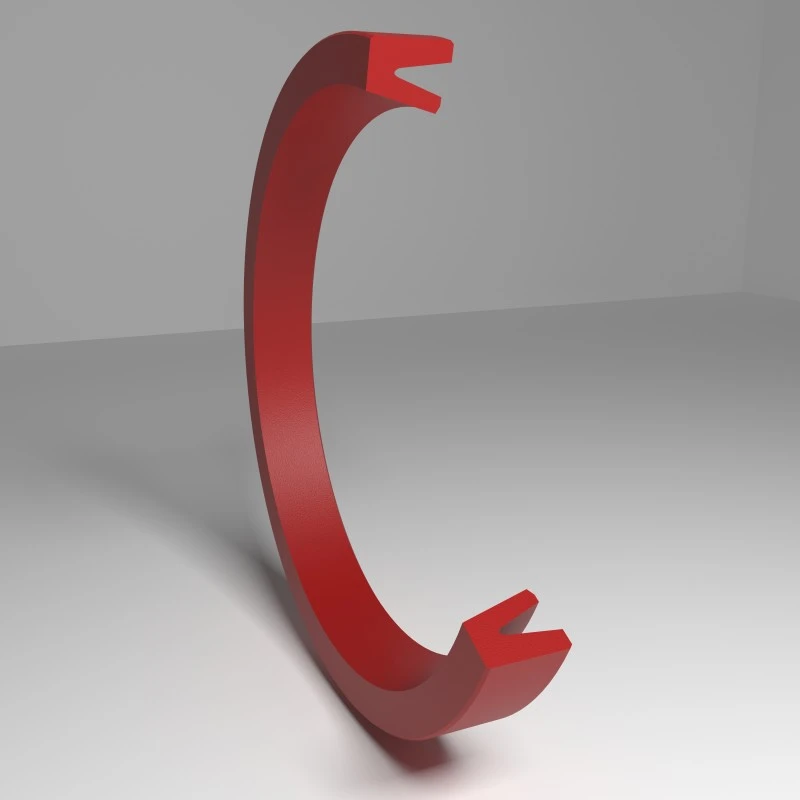

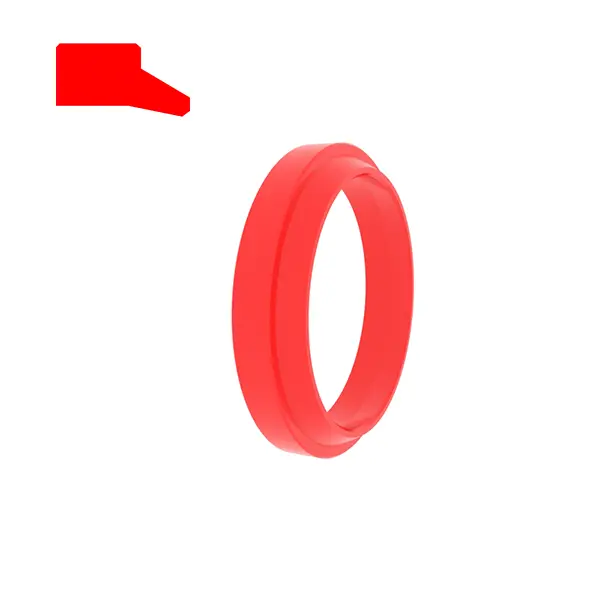

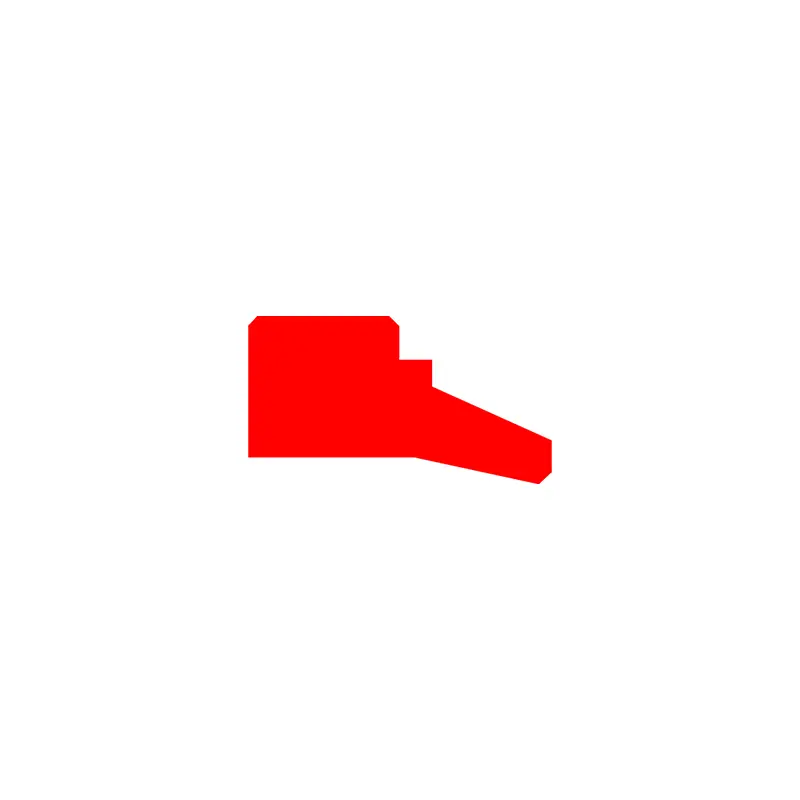

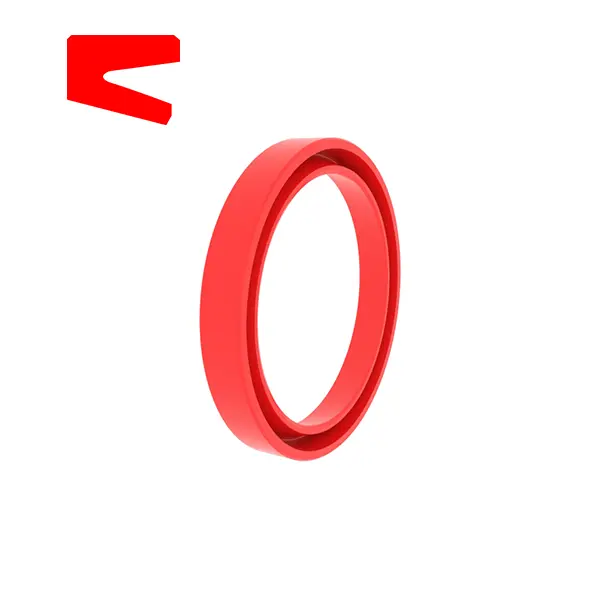

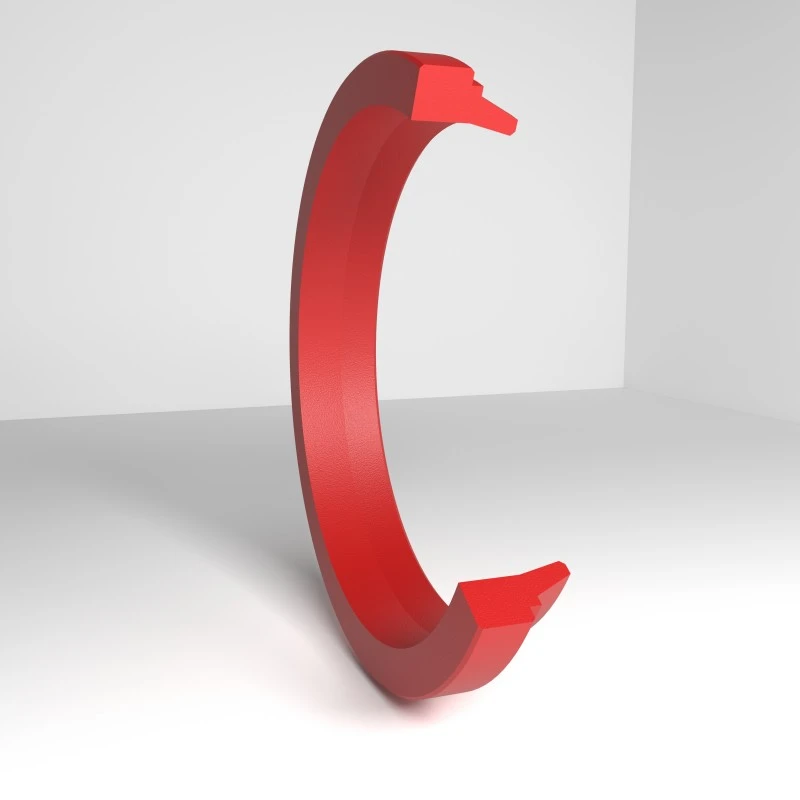

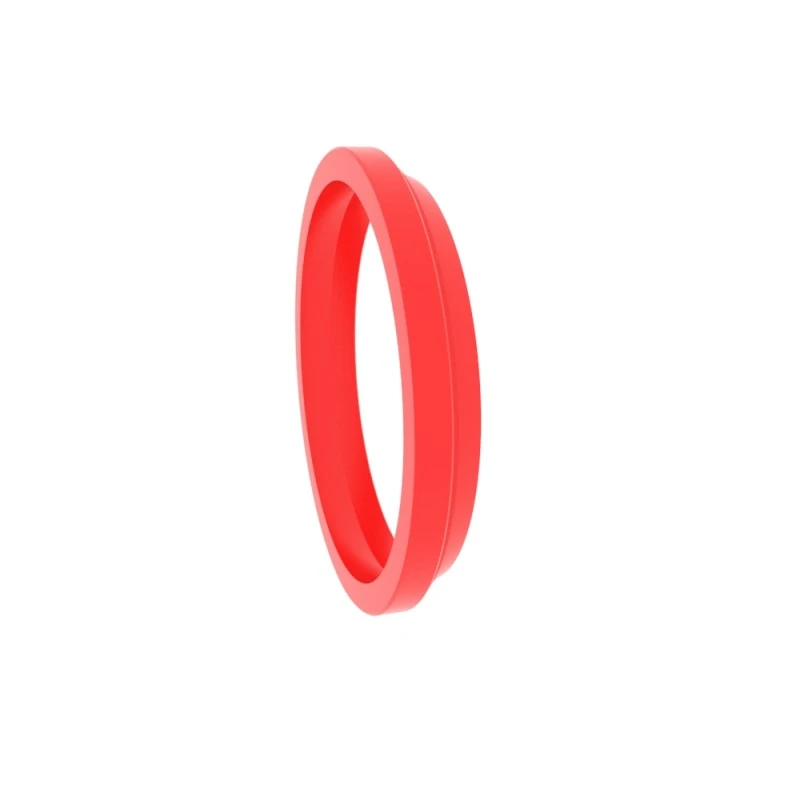

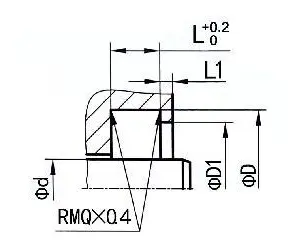

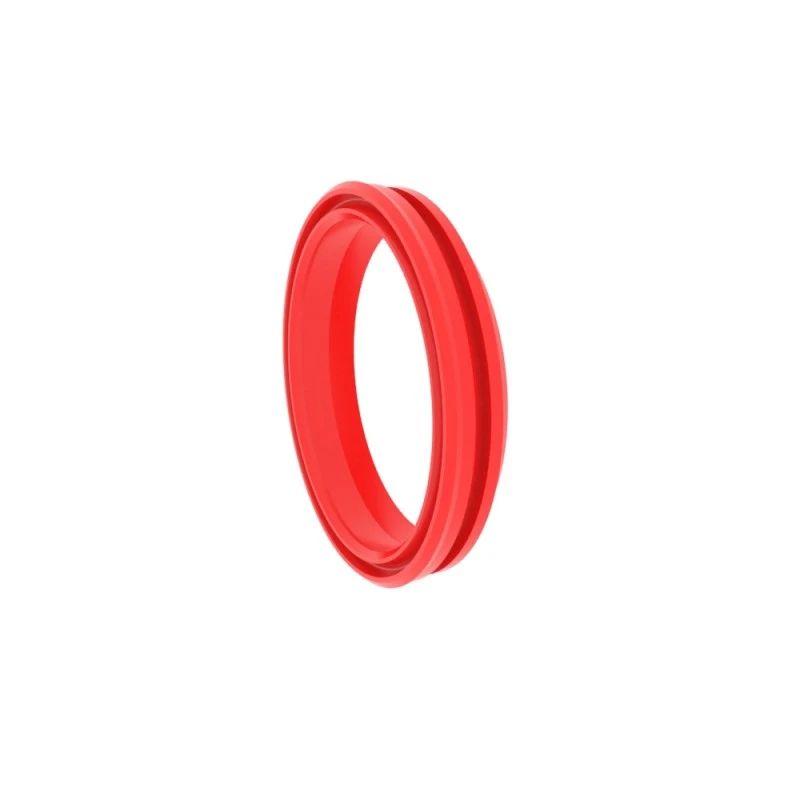

RCA102
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
H ...... Celková výška prachového těsnění
| Povrchová úprava | R Tmax (μm) | RA (μm) |
| Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE | ≤ 2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Dno dno Strana drážky | ≤ 6,3 ≤15 | ≤1,6 ≤ 3 |
| Poměr délky podpory profilu TP | 50%-95% |
|
| Tolerance | |
| Φd1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Příklad objednávání
Model: RCA102
Velikost drážky/celková výška těsnění prachu: 100x115x8.5
Materiál: RC-PU-H

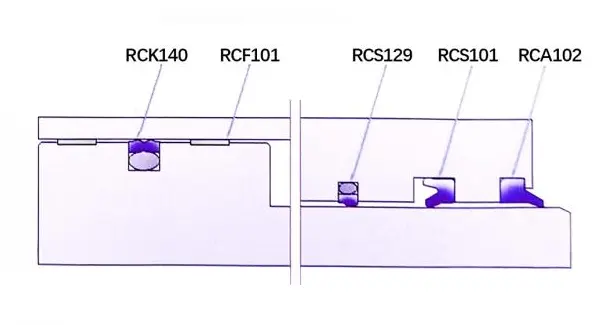

Typ těsnění: RCA102, RCA105, RCA211
Hlavní aplikace: Používá se hlavně s posuvnými kombinovanými těsněními
Výhody: Dobrý tření, obousměrné těsnění RCA211
Materiál: (ultra vysoká tvrdost) Polyuretan, guma
| Příklady těsnění drážky | Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) | |||||||
 |

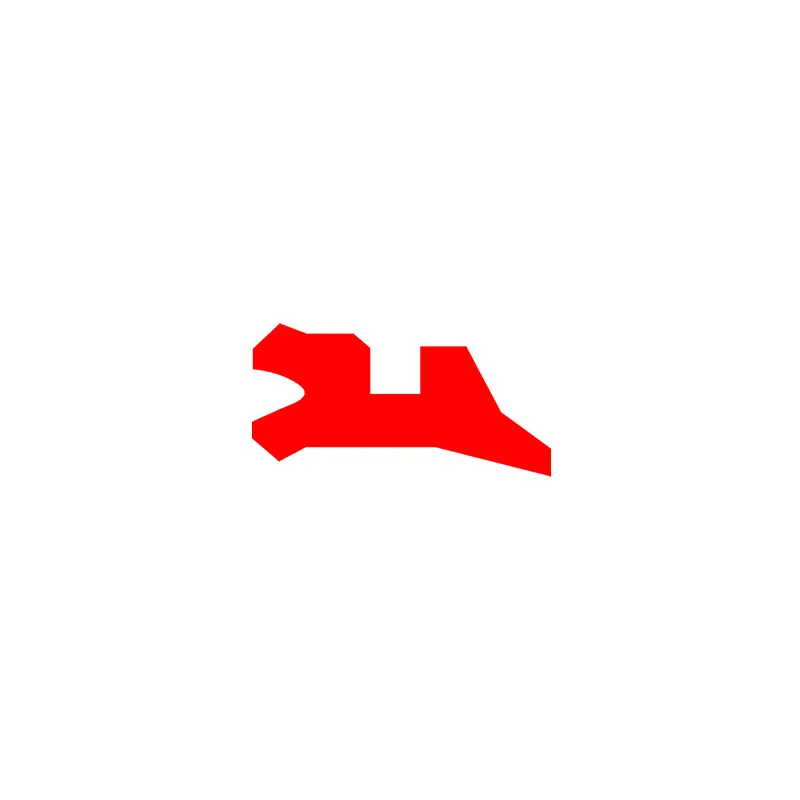

RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7,5 | 8.5 | ≥2 | 11.5 | |||

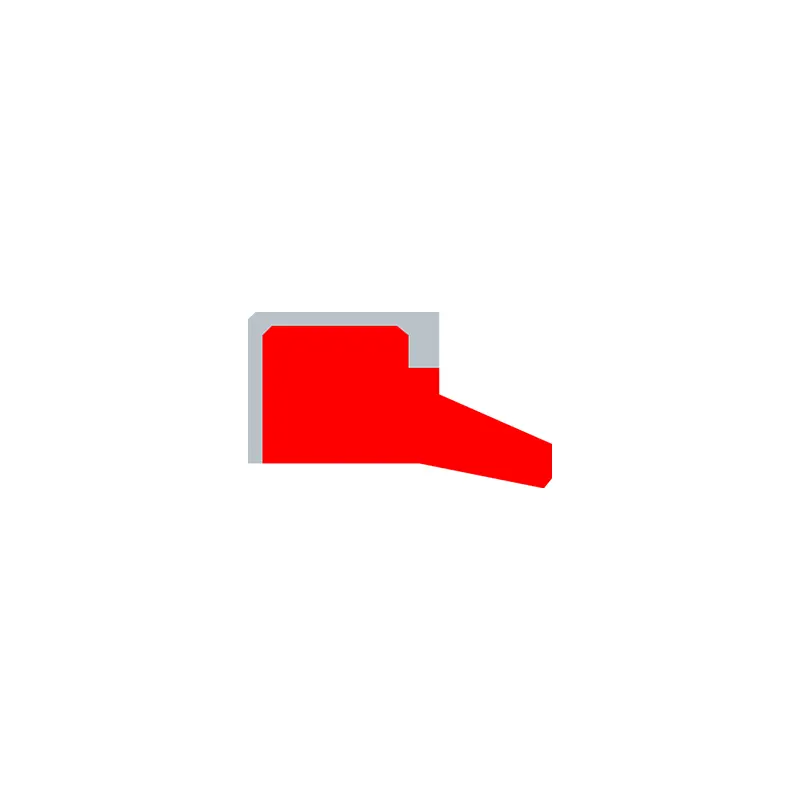

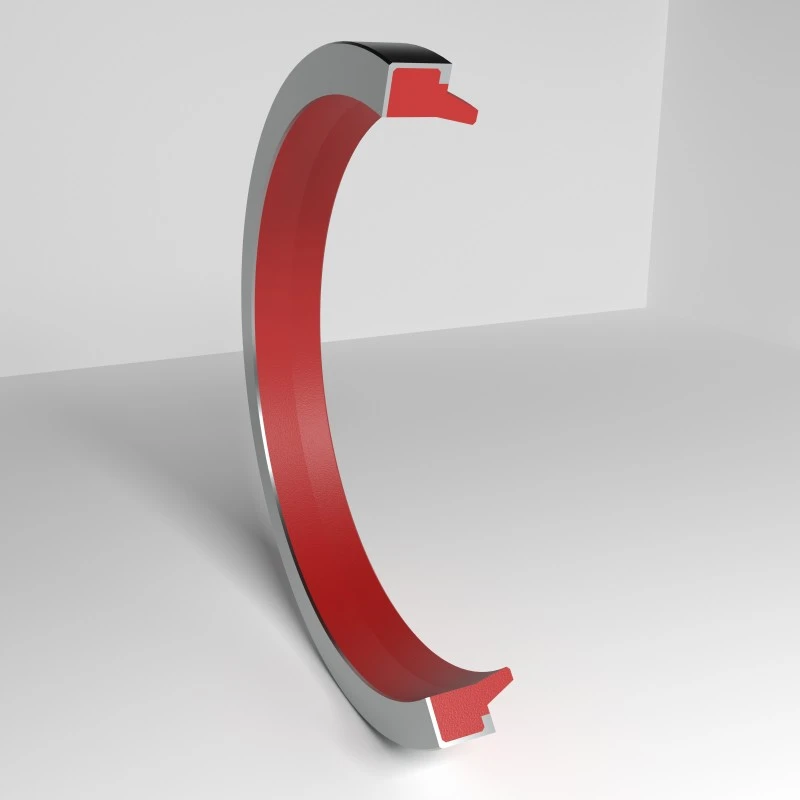

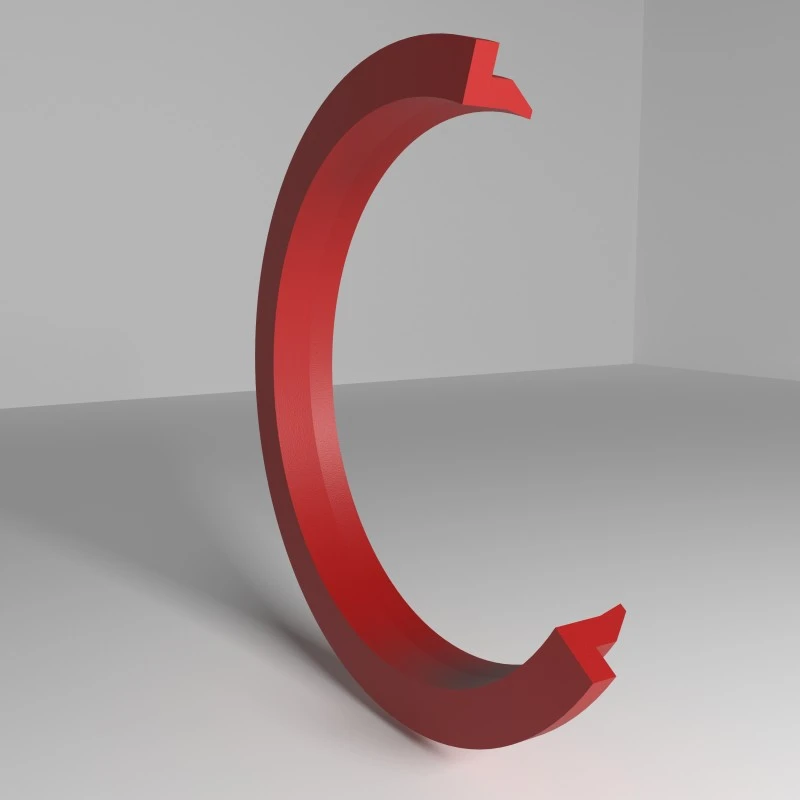

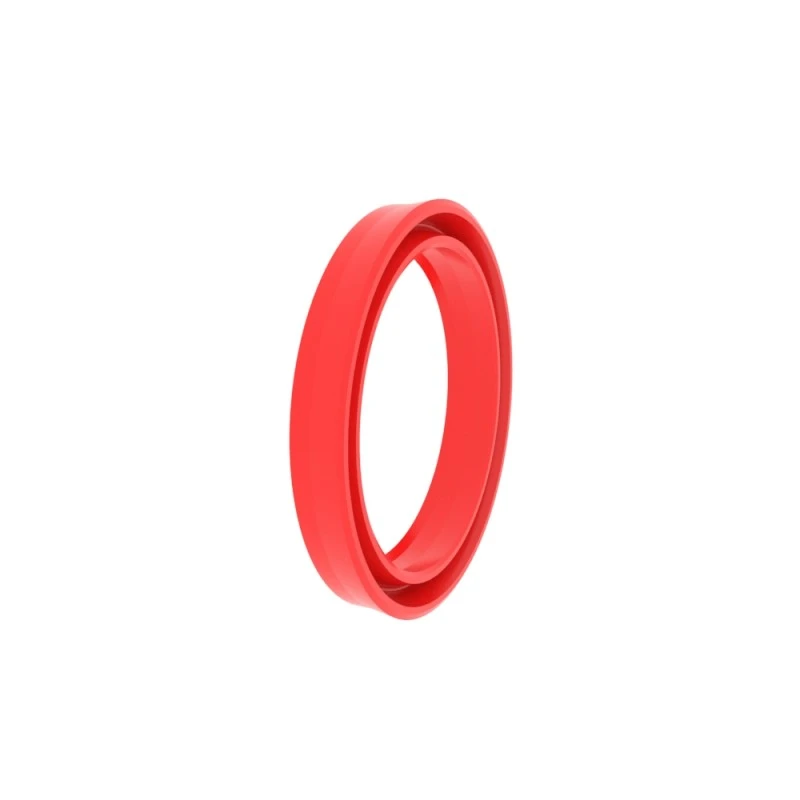

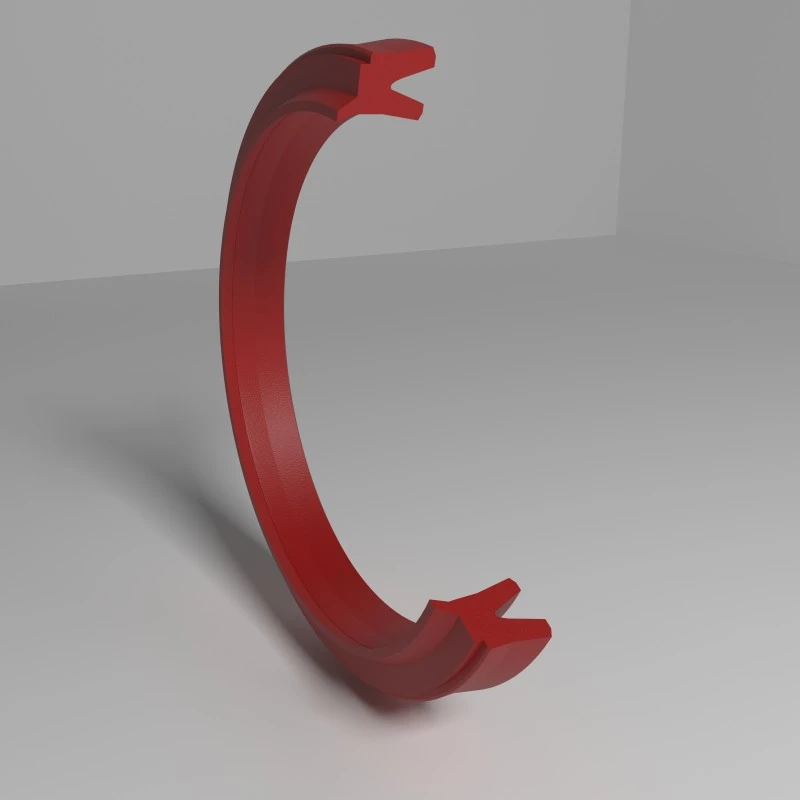

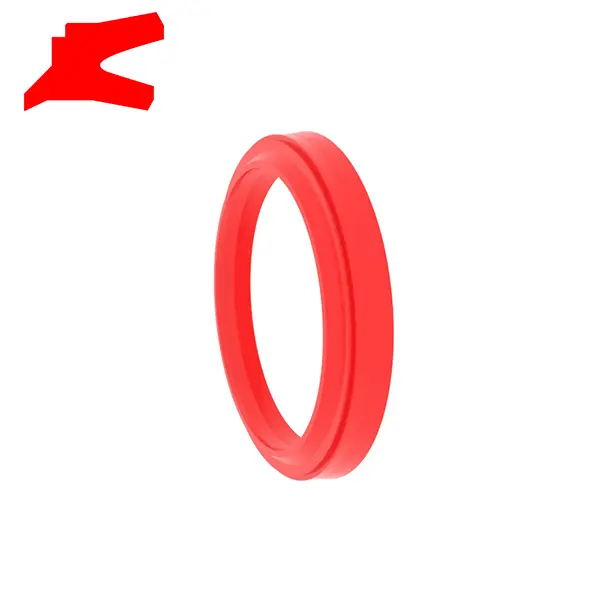

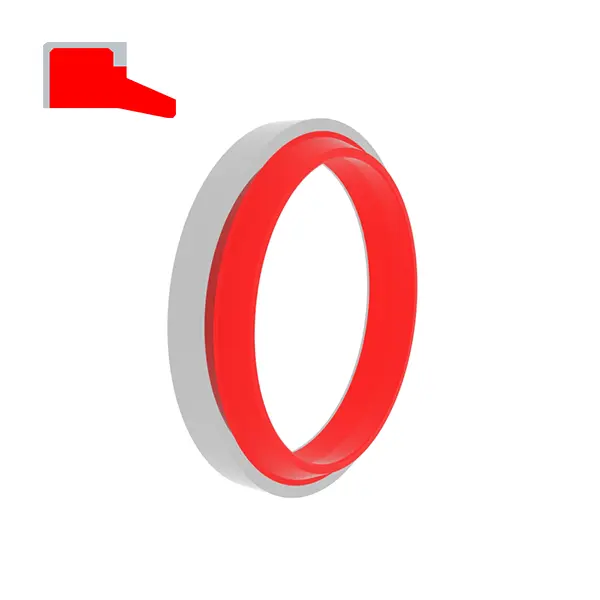

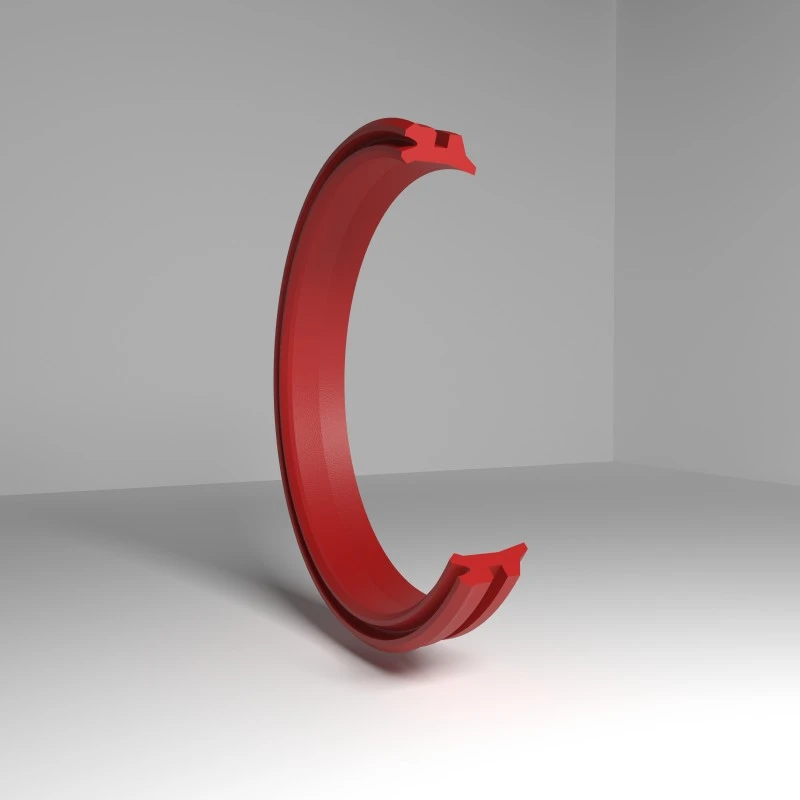

RCA103
Velikost objednávky
Φd ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
H ...... Celková výška prachového těsnění
| Povrchová úprava | R Tmax (μm) | RA (μm) |
| Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE | ≤ 2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Dno dno Strana drážky | ≤ 6,3 ≤15 | ≤1,6 ≤ 3 |
| Poměr délky podpory profilu TP | 50%-95% |
|
| Tolerance | |
| Φd1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Příklad objednávání
Model: RCA103
Velikost drážky/celková výška těsnění prachu: 100x115x9/12
Materiál: RC-PU-H+POM
Typ těsnění: RCA103, RCA106
Hlavní aplikace: Standardní válce a pro otevřené drážky
Výhody: Anti-tření výkon je dobrý a podpůrný kroužek zabraňuje oxidaci dochází mezi drážkou a těsněním a polohování a přizpůsobení se do dutiny je pevné.
Materiál: (ultra vysoká tvrdost) Polyuretan + polyoxymethylen, guma + polyoxymethylen
| Příklady těsnění drážky | Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9,9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

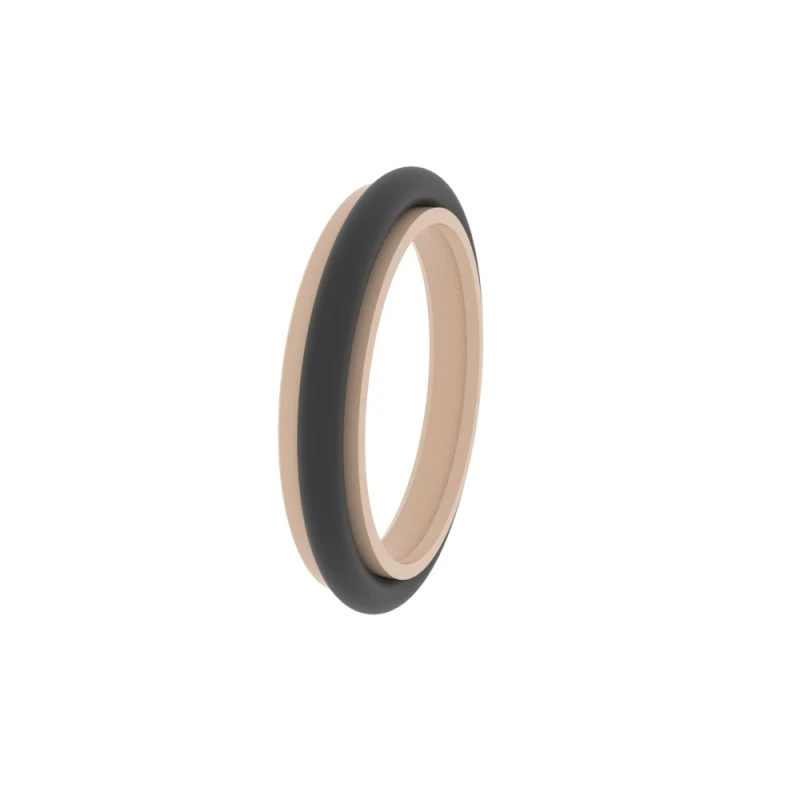

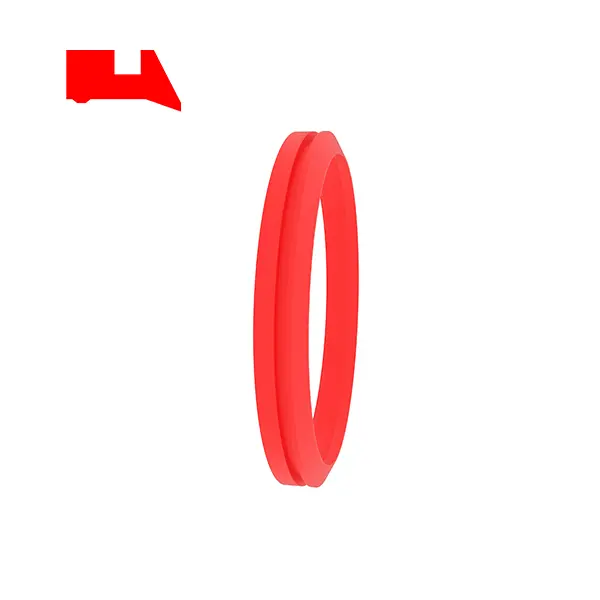

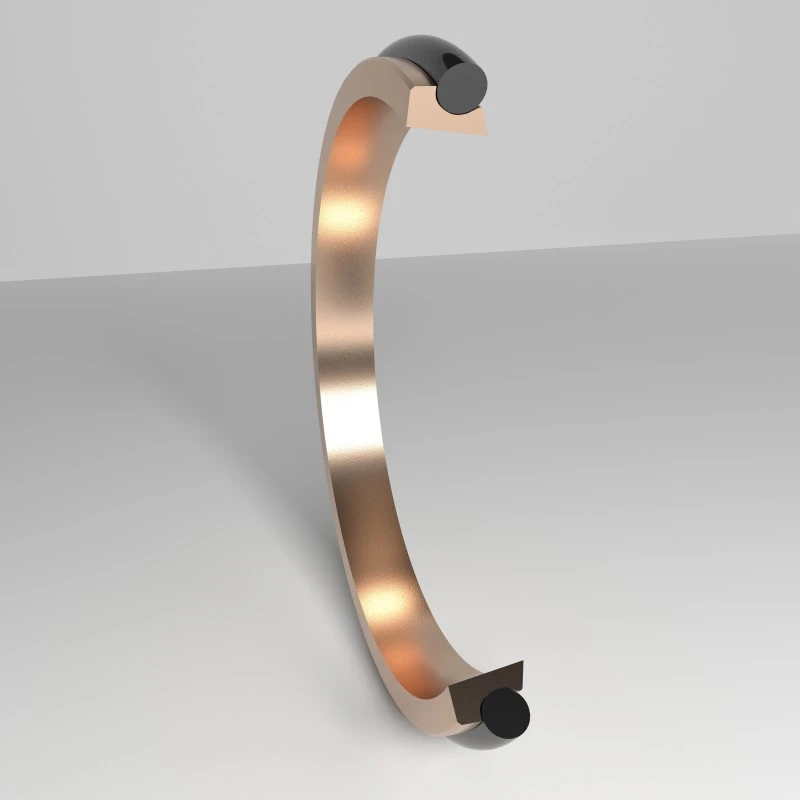

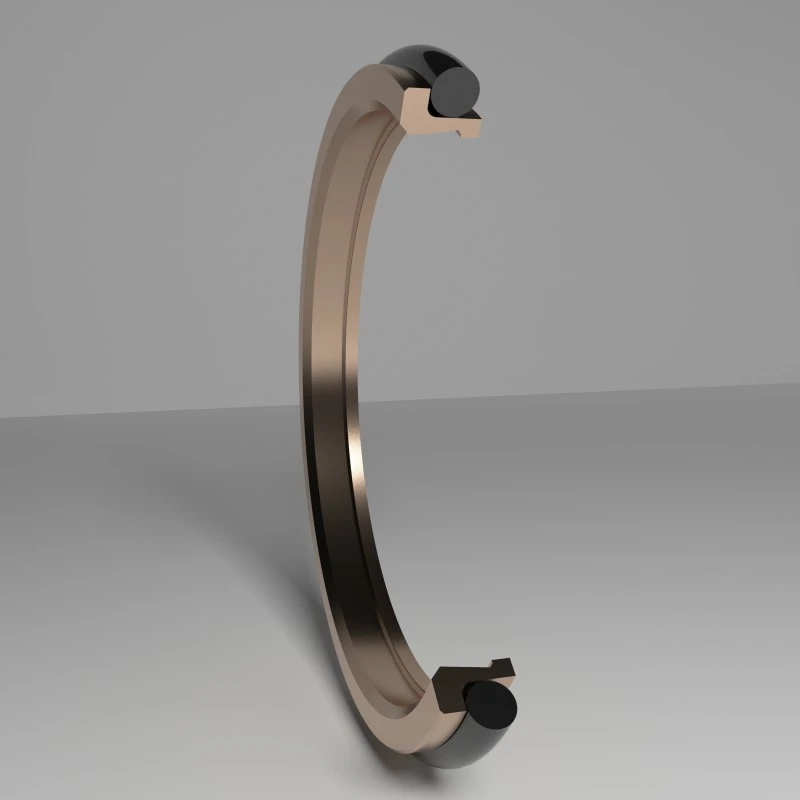

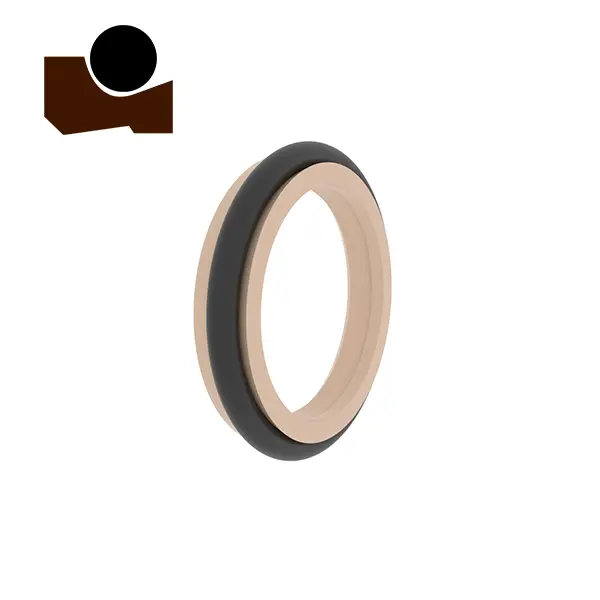

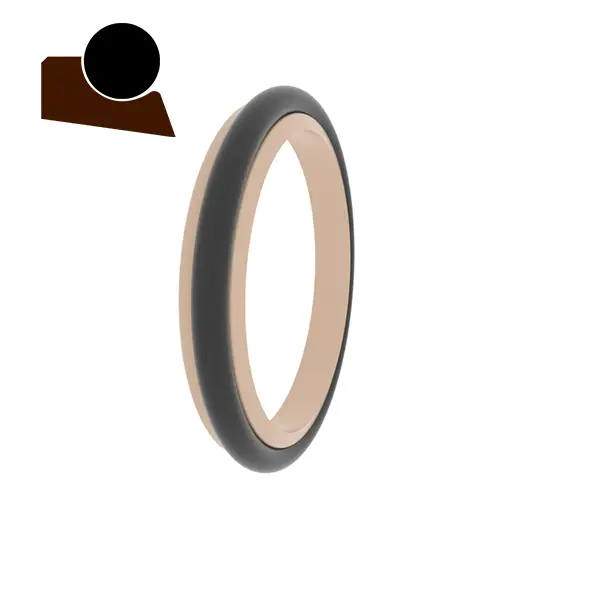

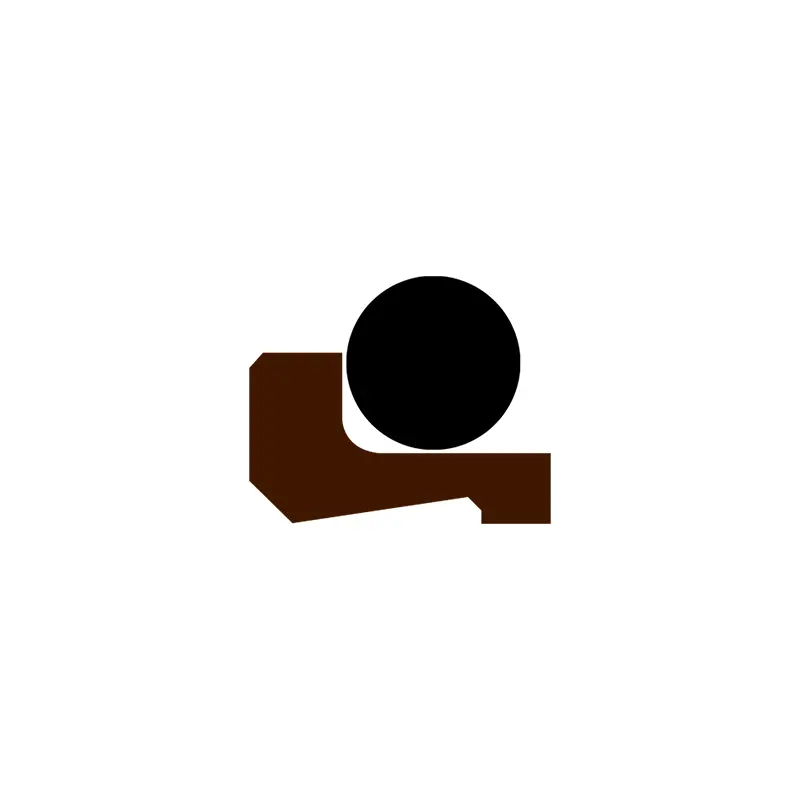

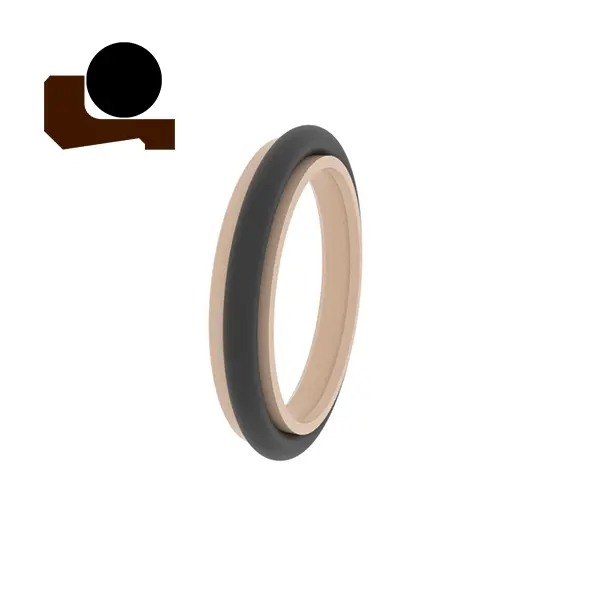

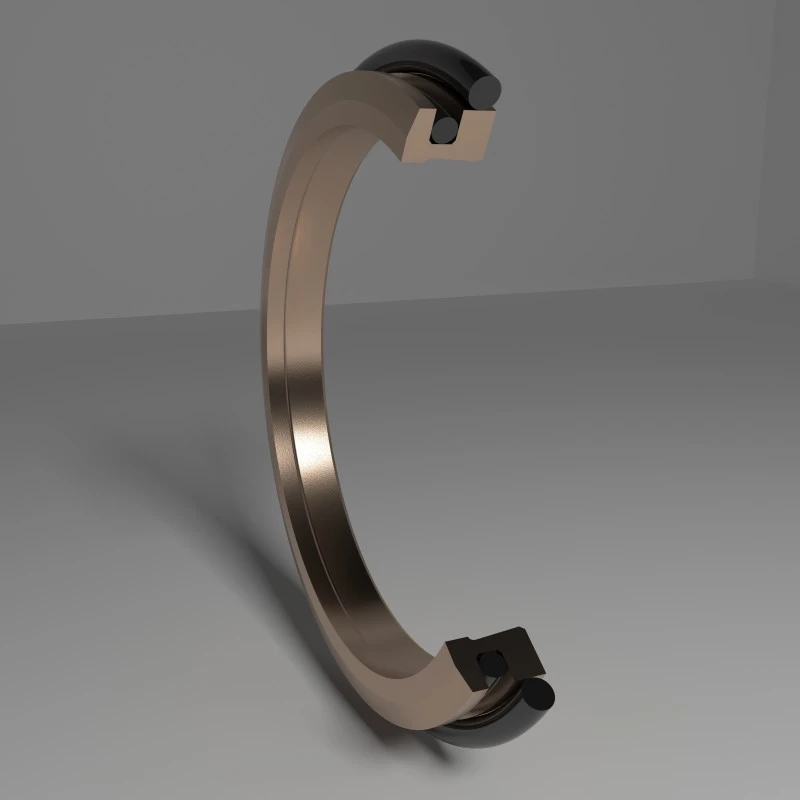

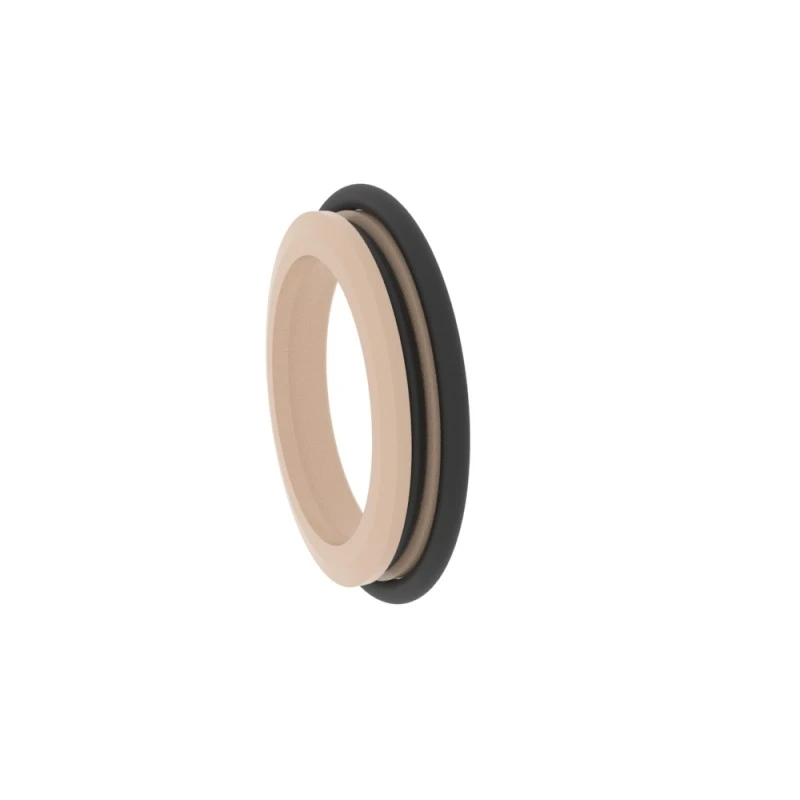

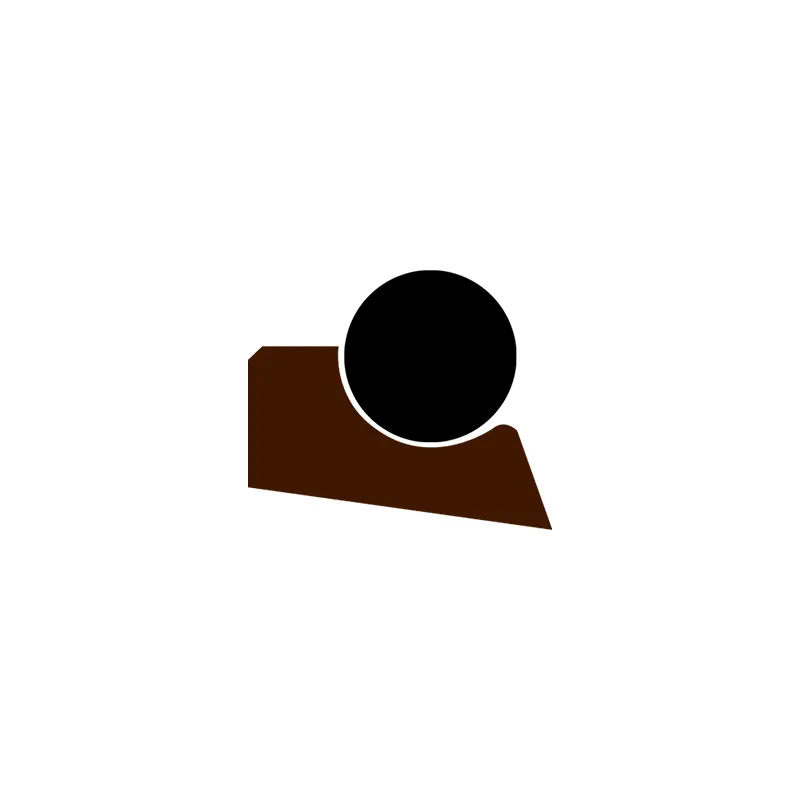

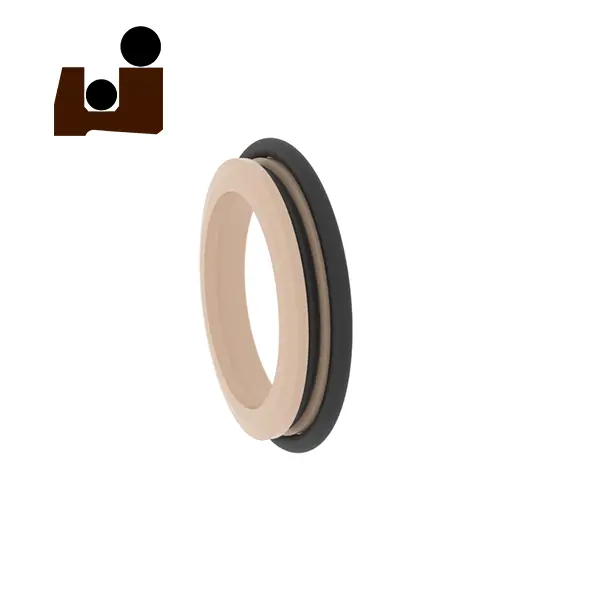

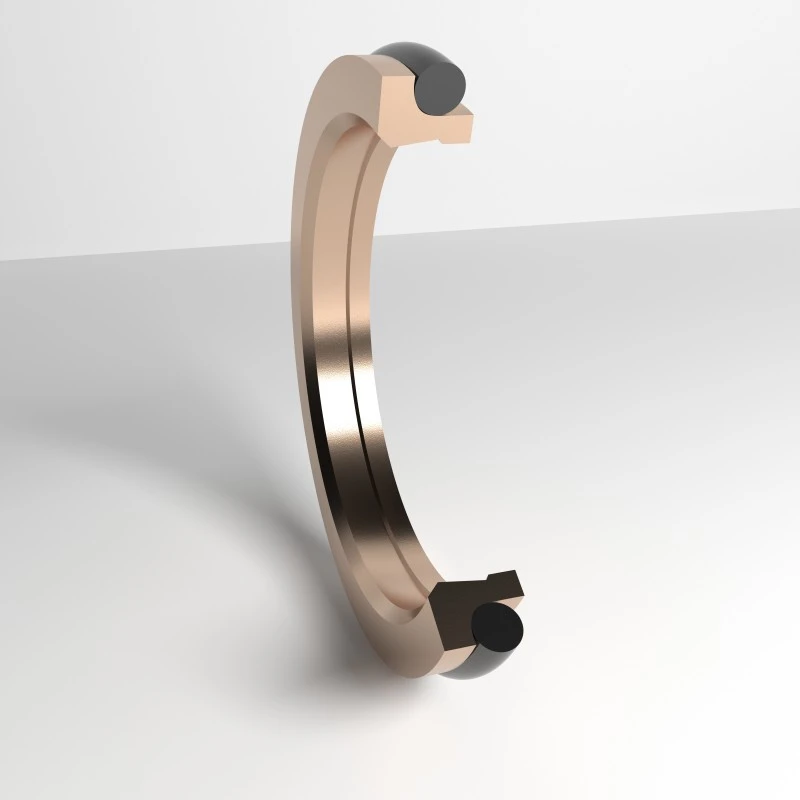

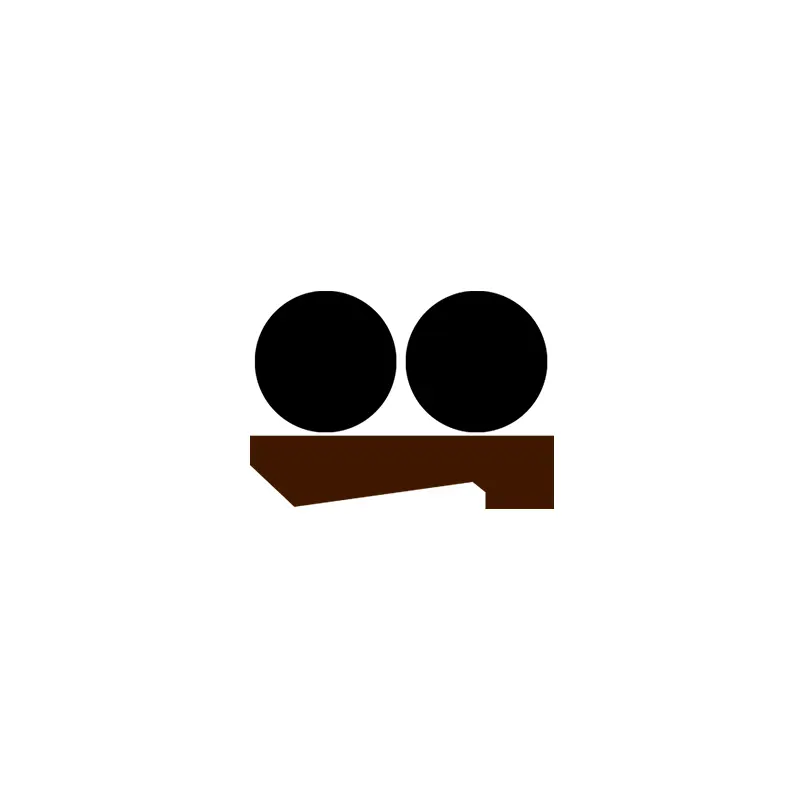

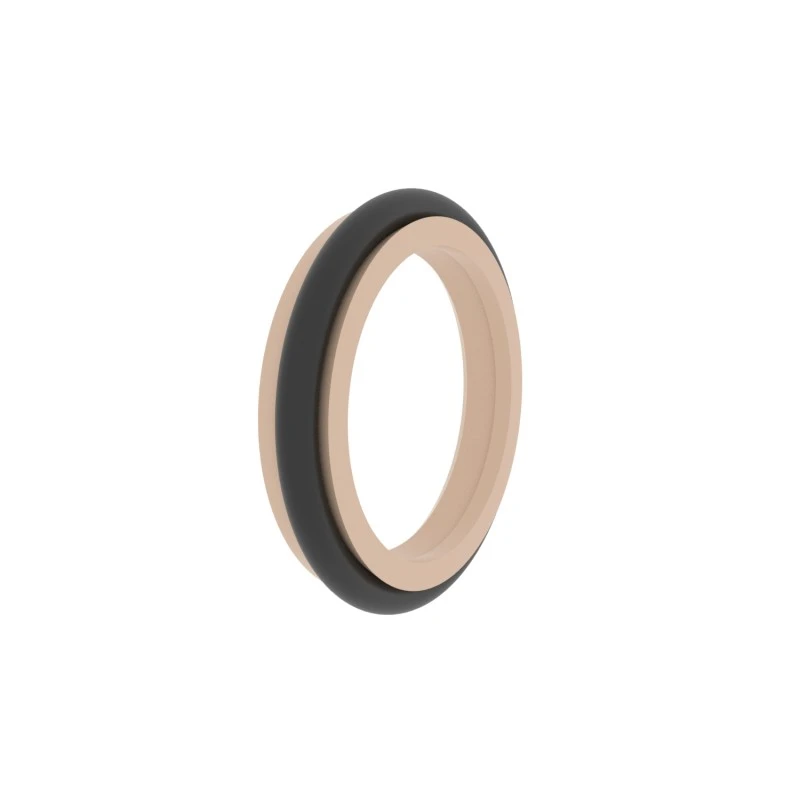

RCA115
Velikost objednávky
Φd ...... vnější průměr
Φd1 ...... vnější průměr
Φd ...... Vnitřní průměr
L ...... šířka drážky
| Povrchová úprava | R Tmax (μm) | RA (μm) |
| Posuvné povrchové porovnávání gumové/polyuretanové těsnění Posuvné povrchové odpovídající těsnění PTFE | ≤ 2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Dno dno Strana drážky | ≤ 6,3 ≤15 | ≤1,6 ≤ 3 |
| Poměr délky podpory profilu TP | 50%-95% |
|
| Tolerance | |
| Φd1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Příklad objednávání
Model: RCA115
Velikost drážky/celková výška těsnění prachu: 100x108,8x6
Materiál: PTFE3+NBR
Typ těsnění: RCA115, RCA118
Hlavní aplikace: Chemický průmysl, potravinářský průmysl a servo ventily
Výhody: Koeficient s nízkým třením, žádný plíživý, malý instalační prostor, dlouhý odolný život odolný vůči opotřebení a vynikající přizpůsobení a umístění během práce.
Materiál: Tetrafluorethylen, guma nitrilu nebo fluorinový guma
| Příklady těsnění drážky | Níže jsou uvedeny standardní rozměry drážky (prachové těsnění jakékoli velikosti v rozsahu velikosti lze vyrobit) | |||||||
 |

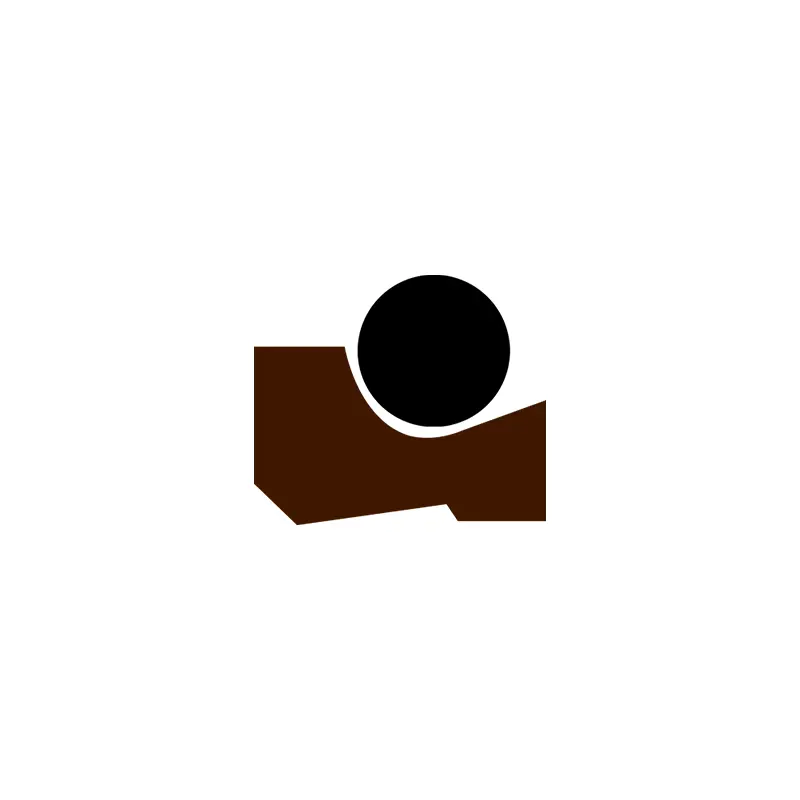

RCA115
|
Φd | Φd | L | D1 | a | O-kroužek | |
| 6-11.9 |
Φd+4,8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6,8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|
RCA116
|
65-250,9 | Φd+8,8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | Φd+20,0 | 12.0 | D+2,5 | 5 | 8.40 | |||
