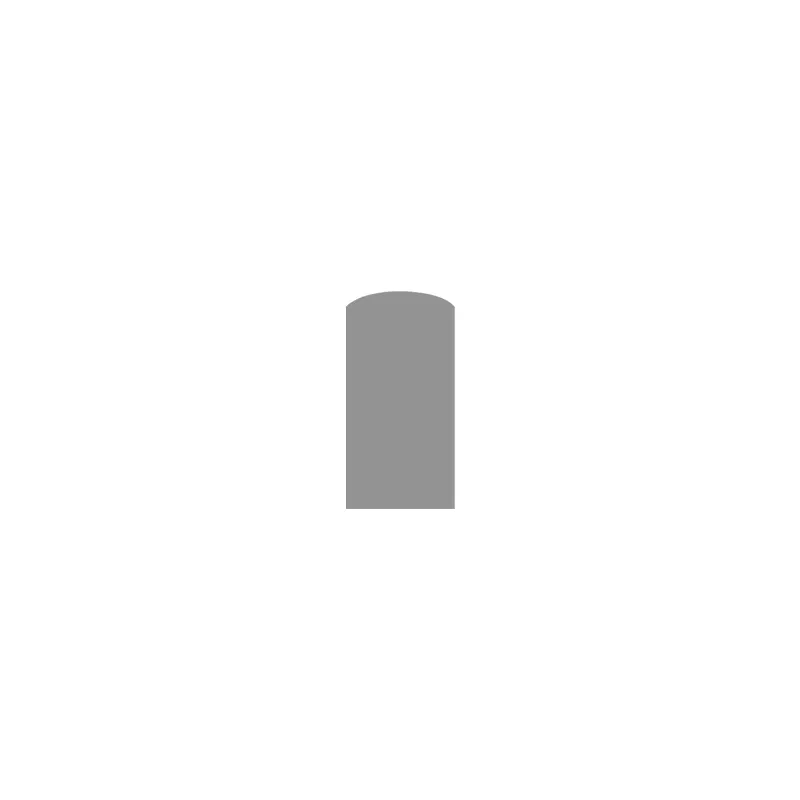

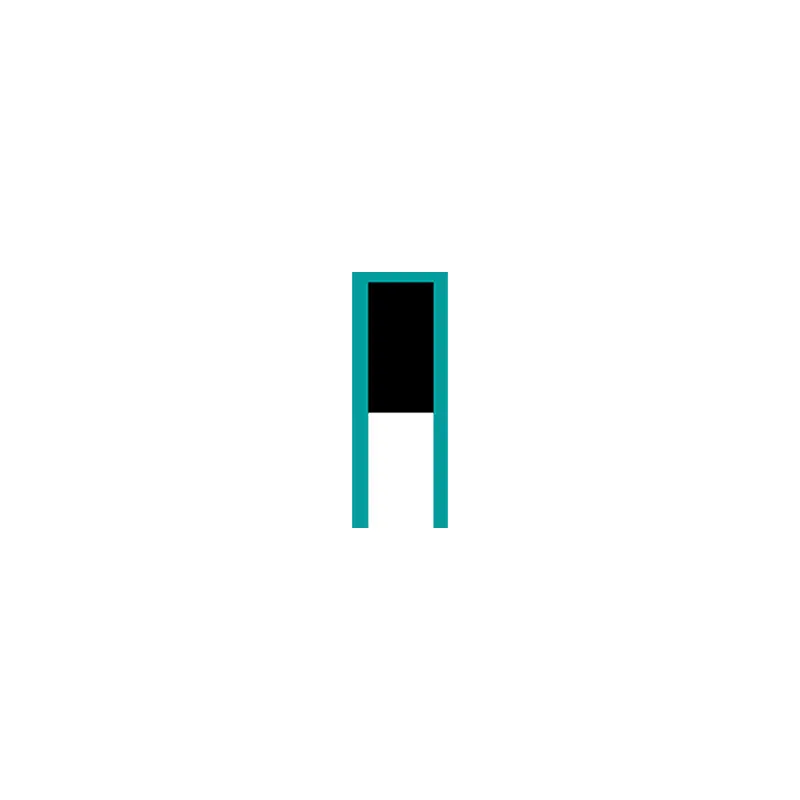

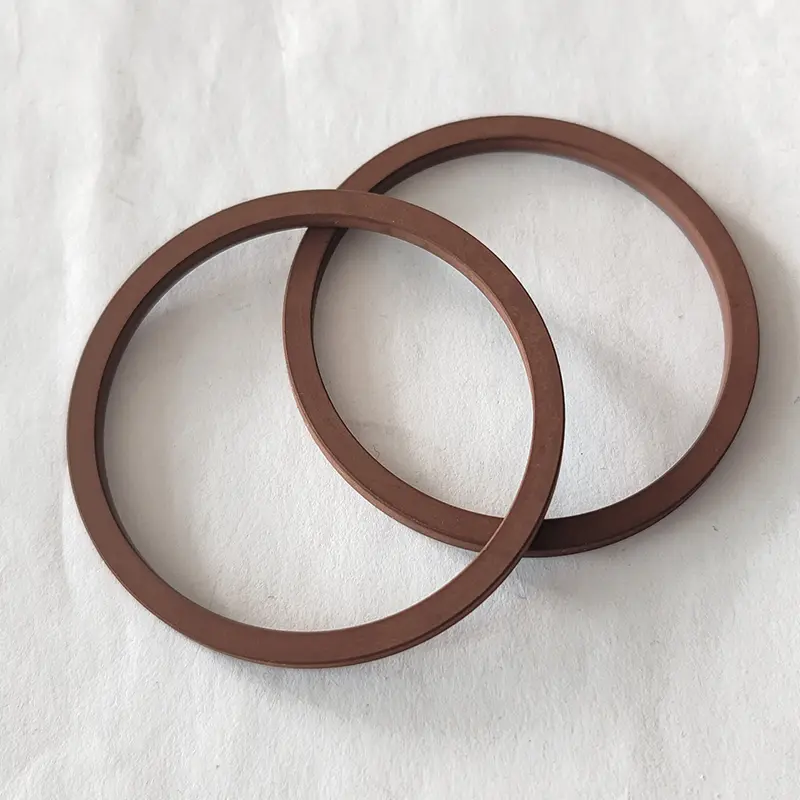

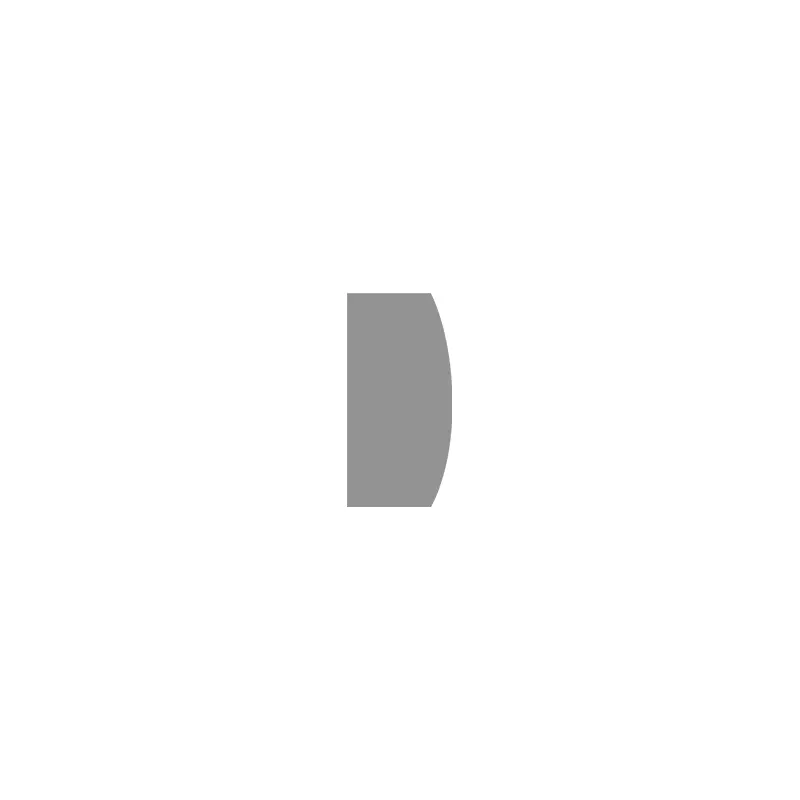

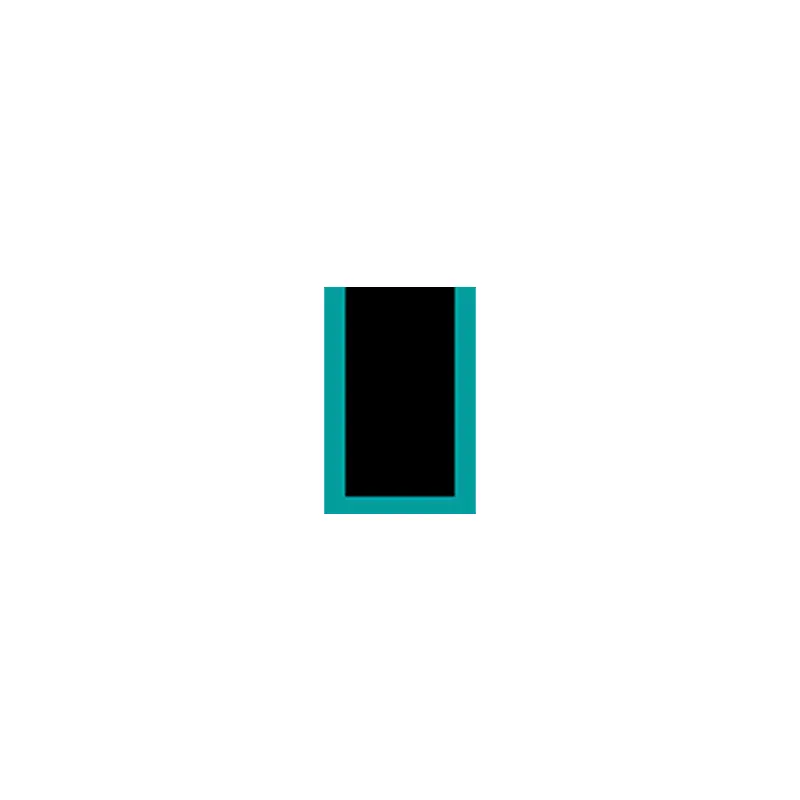

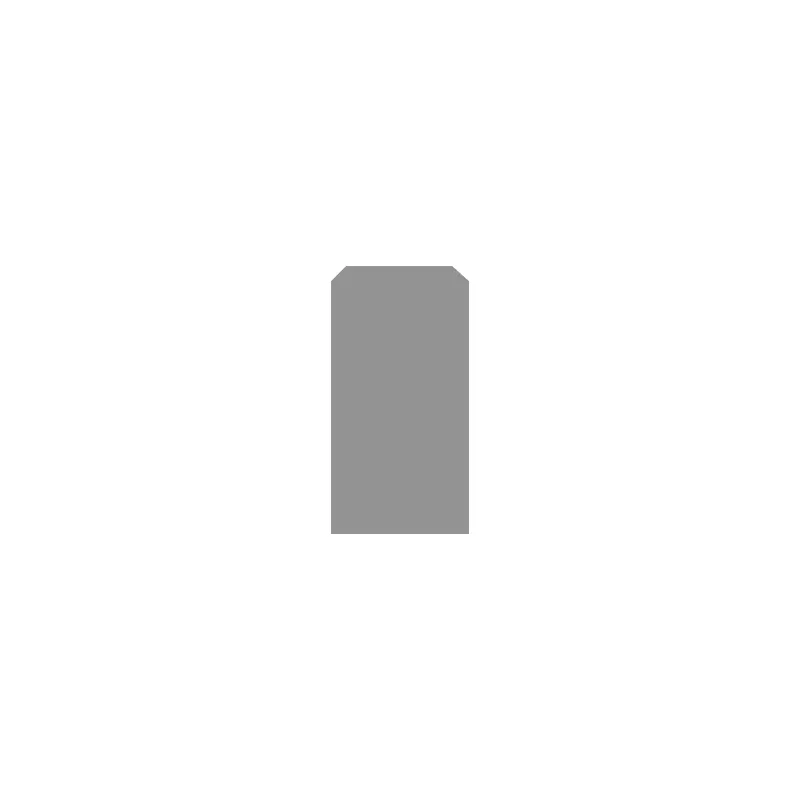

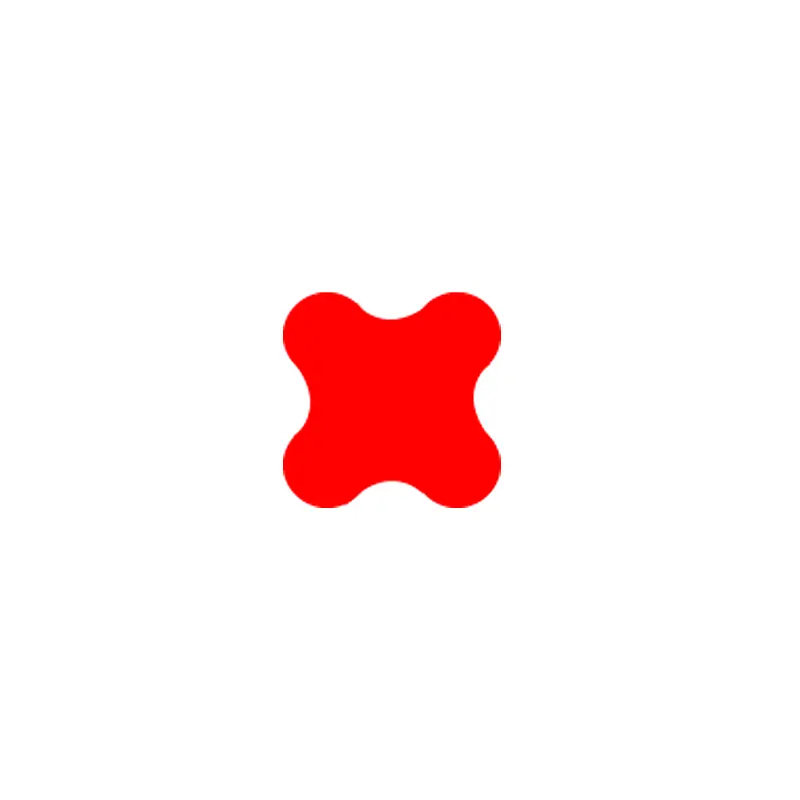

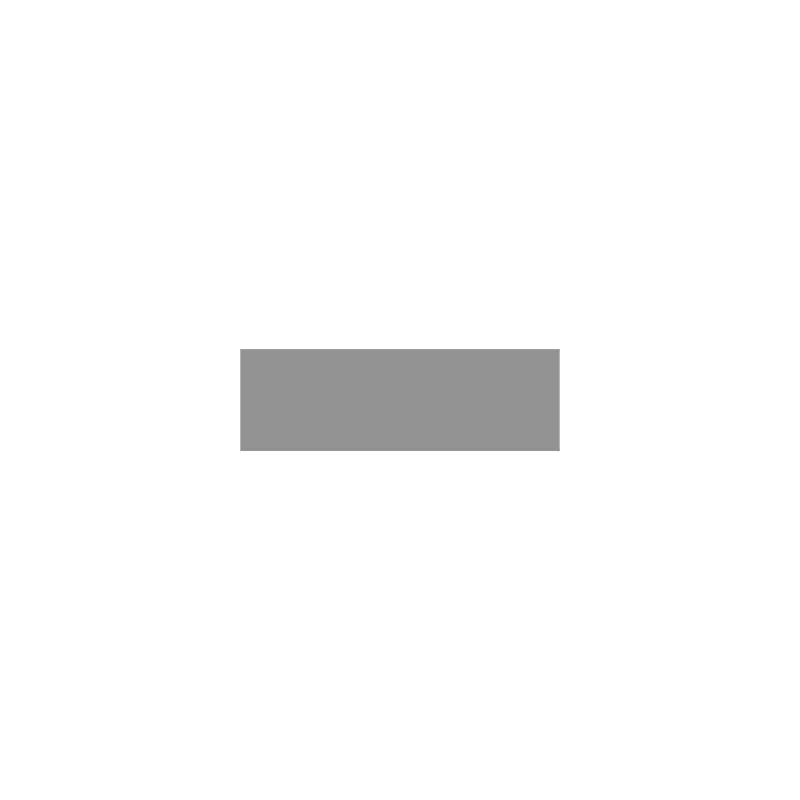

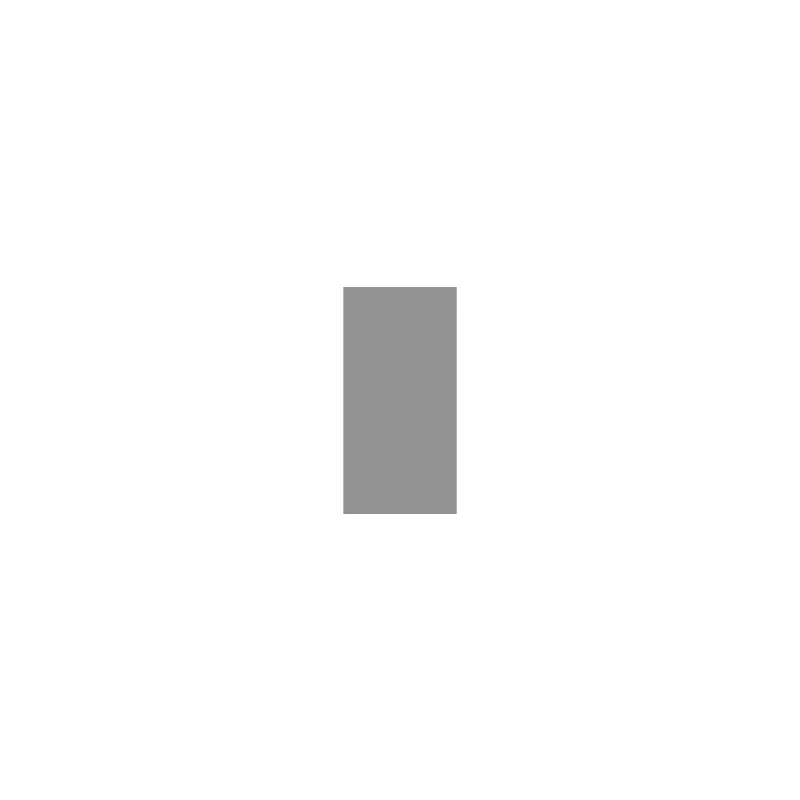

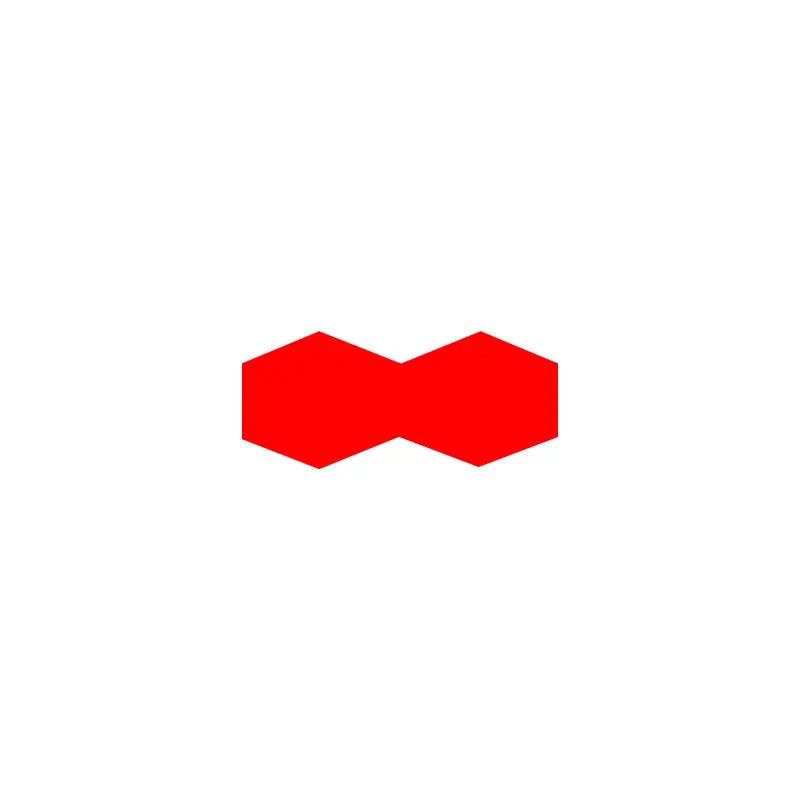

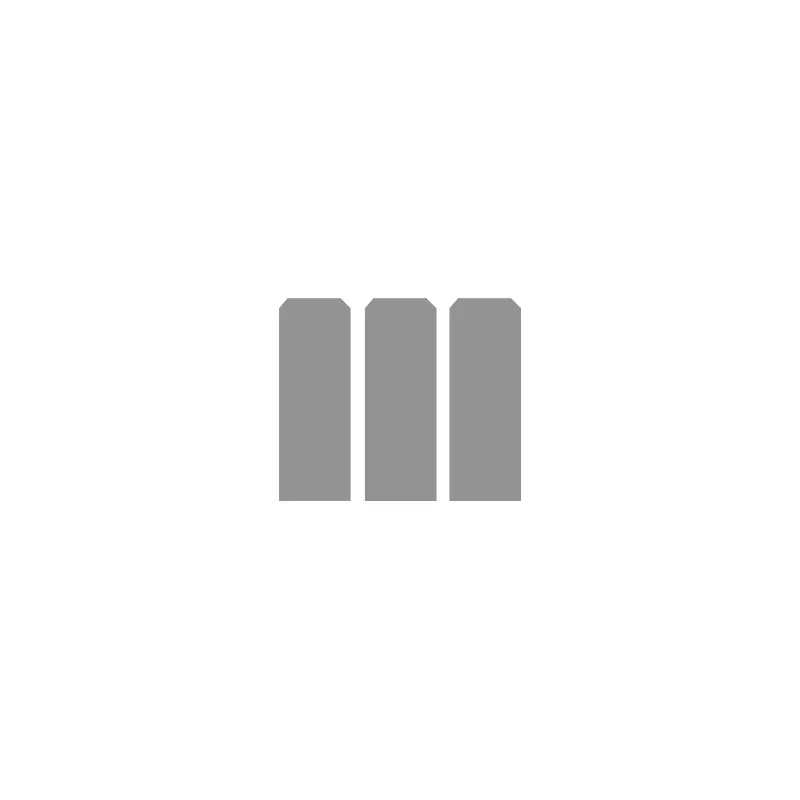

Poskytujeme celou škálu řešení statických tuleňů, které pokrývají standardní všeobecné a vysokotlaké speciální produkty. RCFL106/102 a RCK126 jsou základní modely s jednoduchou strukturou a širokou aplikací; RCS130/131 a RCFL108 Přijmou konstrukci instalace vnějšího průměru vnějšího průměru, aby byla zajištěna stabilita vložení drážky; RCK120/127 a další podobné produkty řady dosahují stejné spolehlivosti prostřednictvím instalace vnitřního průměru vytlačování.
V reakci na potřeby těsnění příruby mohou RCF110 a RCR118 nést tlak v obou směrech a při objednávce musí být uveden směr tlaku. Produktová řada plně pokrývá nízkotlaké na vysokotlaké pracovní podmínky a materiál je odolný vůči opotřebení a odolný vůči korozi a je široce používán v hydraulických systémech, připojení k potrubí a těsnění průmyslového vybavení.
Funkce a aplikace produktu:
Aplikace: Obecný účel, ID těsnění, OD těsnění, axiální těsnění

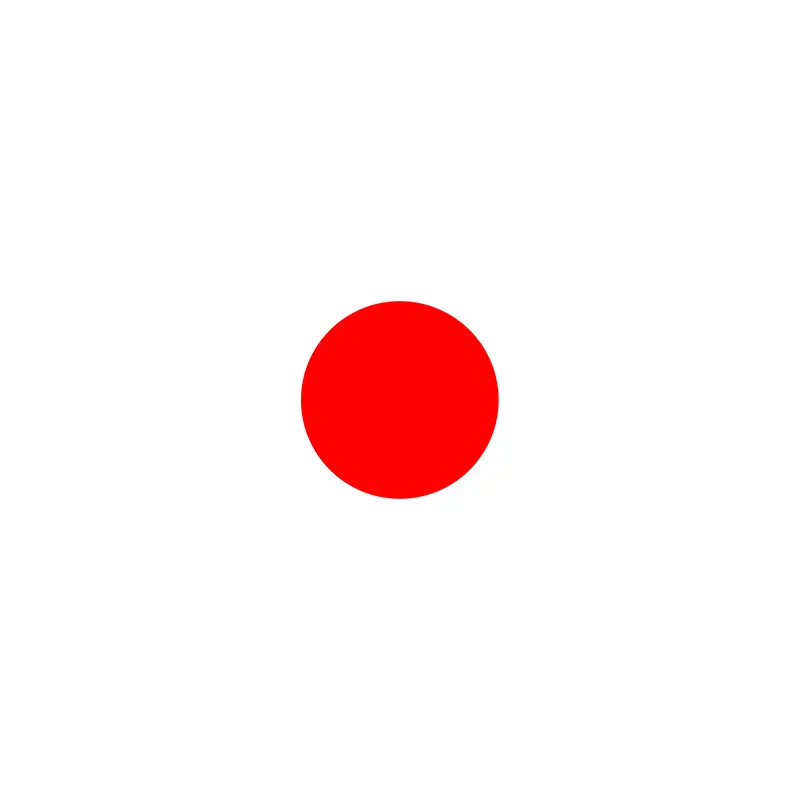

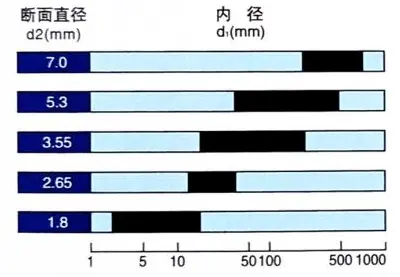

Specifikace O-kroužek a drážky
Velikost objednávky
Φd1 ...... Vnitřní průměr
Φd2 ...... průměr řezu
Příklad objednávání
Model: RCFL106
Průměr úseku vnitřního průměru: 14x1.8
Materiál: NBR
Aplikace
Tlak zevnitř: O-kroužek je stlačen z vnějšího průměru
Tlak zvenčí: O-kroužek je komprimován z vnitřního průměru
O-kroužky mají přesné výrobní tolerance. Přípustné tolerance byly standardizovány podle DIN3771 a ISO3601/1 (průměr průřezu do 7 mm, vnitřní průměr do 670 mm). Odpovídající tolerance jsou uvedeny v následující tabulce.
| Tolerance sekce | ||||||||
| Sekce | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Tolerance | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Tolerance vnitřního průměru | ||||||||||
| Vnitřní průměr | 1,80 ~ 6,30 | 6,70 ~ 11,20 | 11,8 ~ 21,2 | 22,4 ~ 40,0 | 41,2 ~ 80,0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Tolerance | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Odpovídající procento vnitřního průměru % | ||||||||||

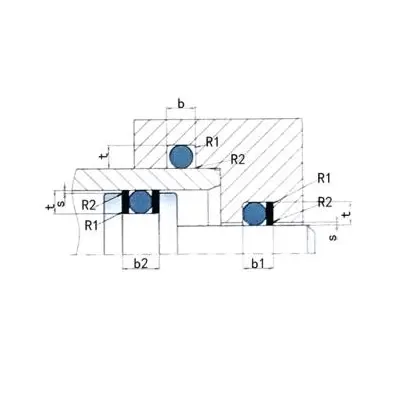

Velikost drážky
 |
||||||||||
| Sekce D2 | Hloubka drážky t | Jednotka šířky drážky: mm (+0,20) | Poloměr R1 mm | |||||||
| mm | Statický | Dynamic (hydraulic) | Dynamic (pneumatic) | b Žádný opěrný prsten | B1 1 Opěrné prsten | B2 2 opěrné kroužky | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1,0 | |||
