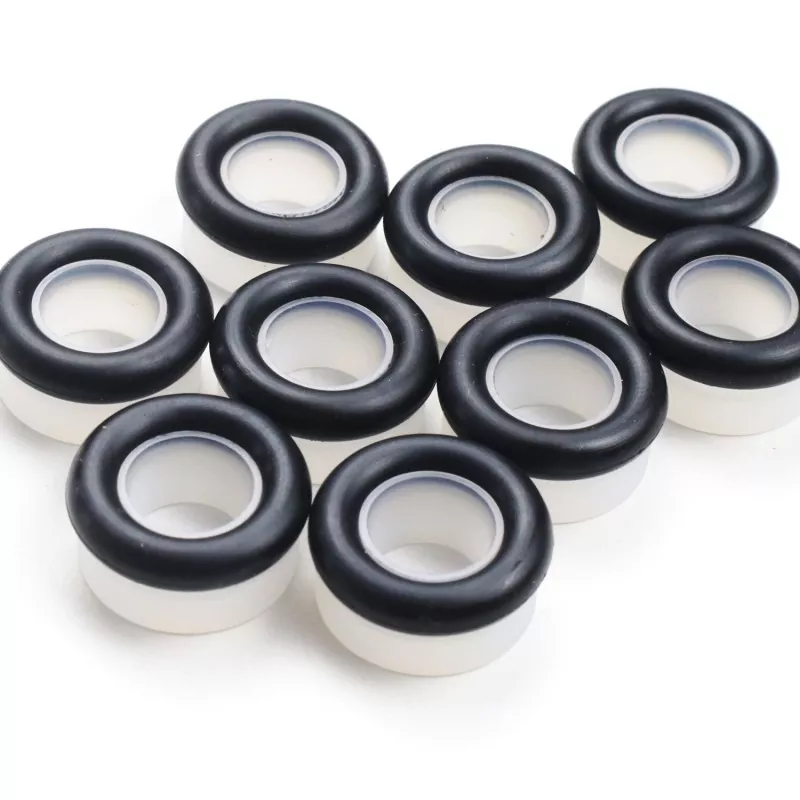

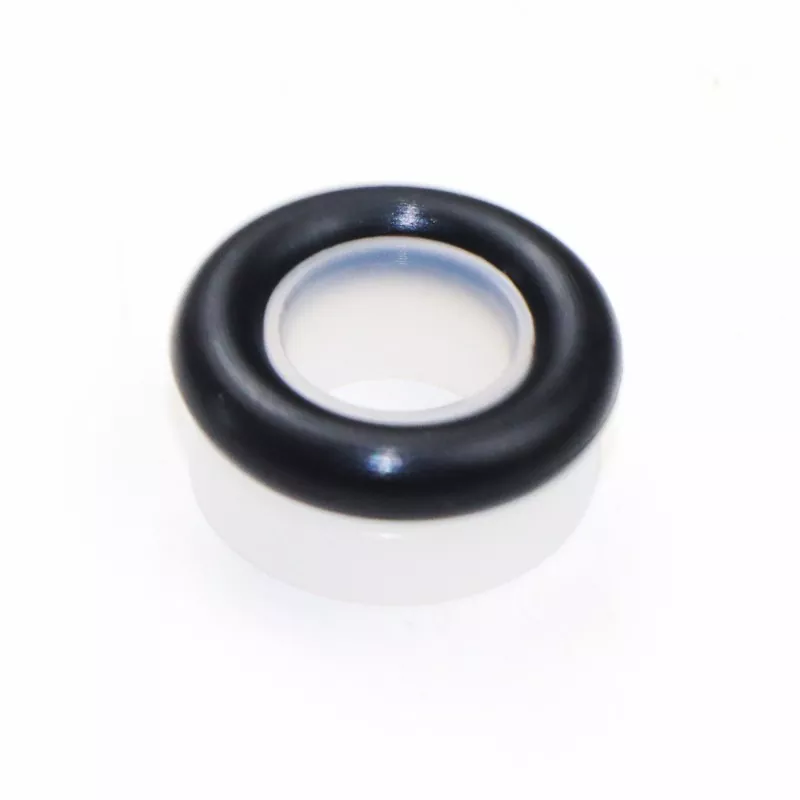

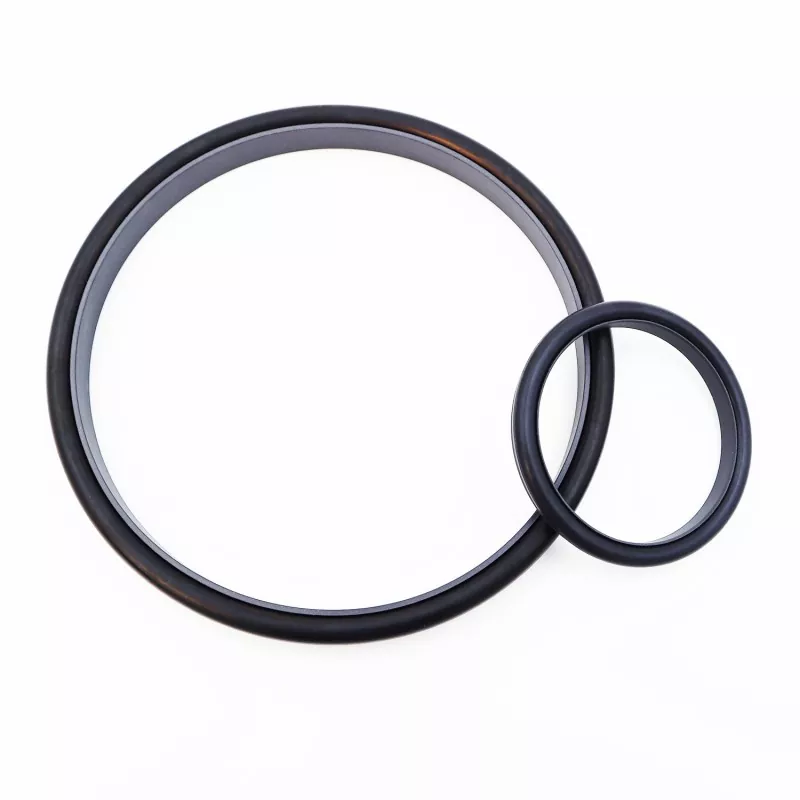

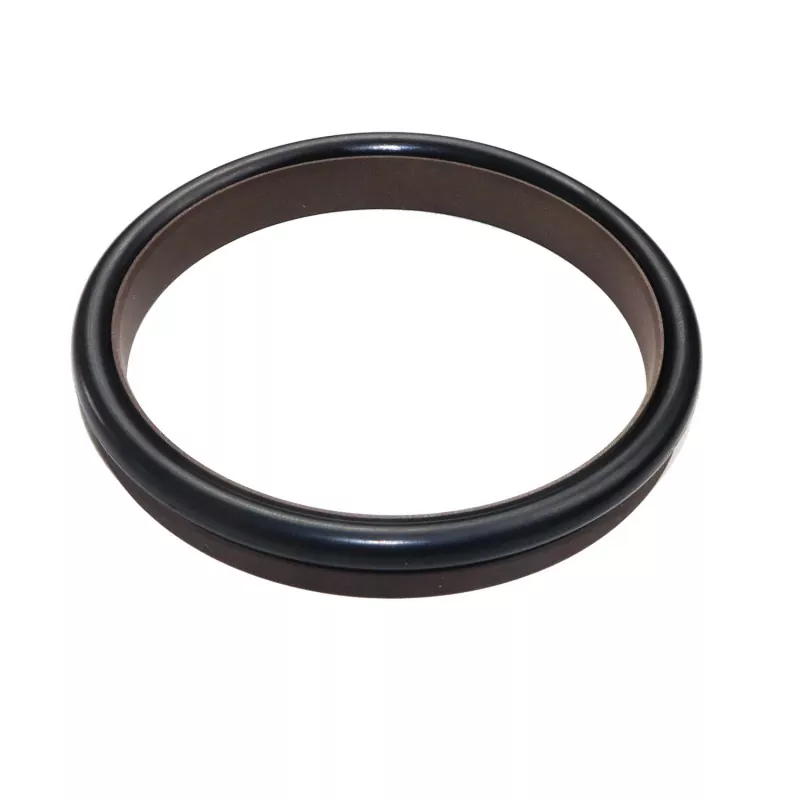

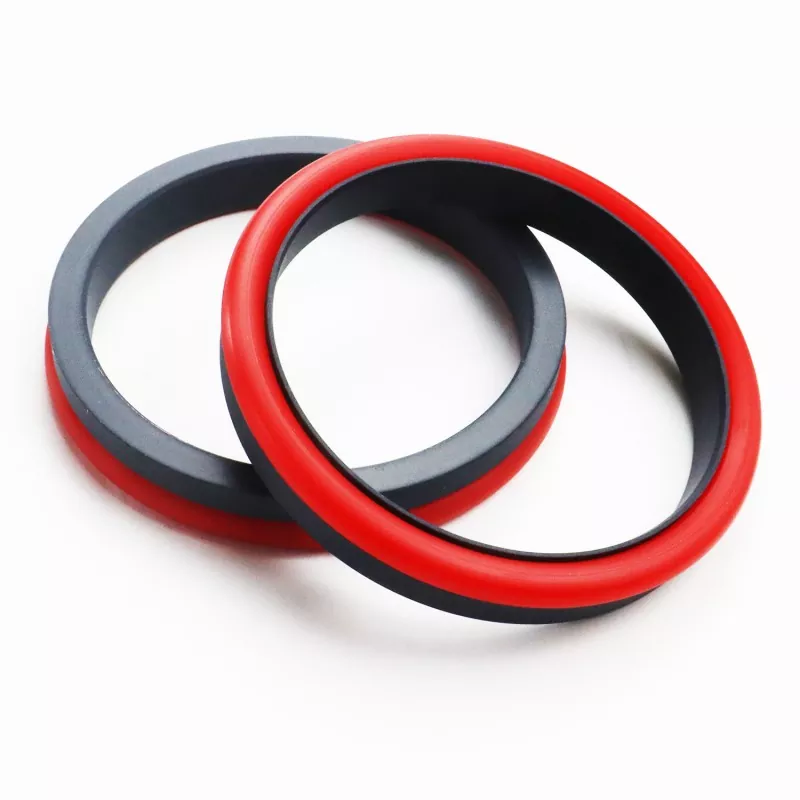

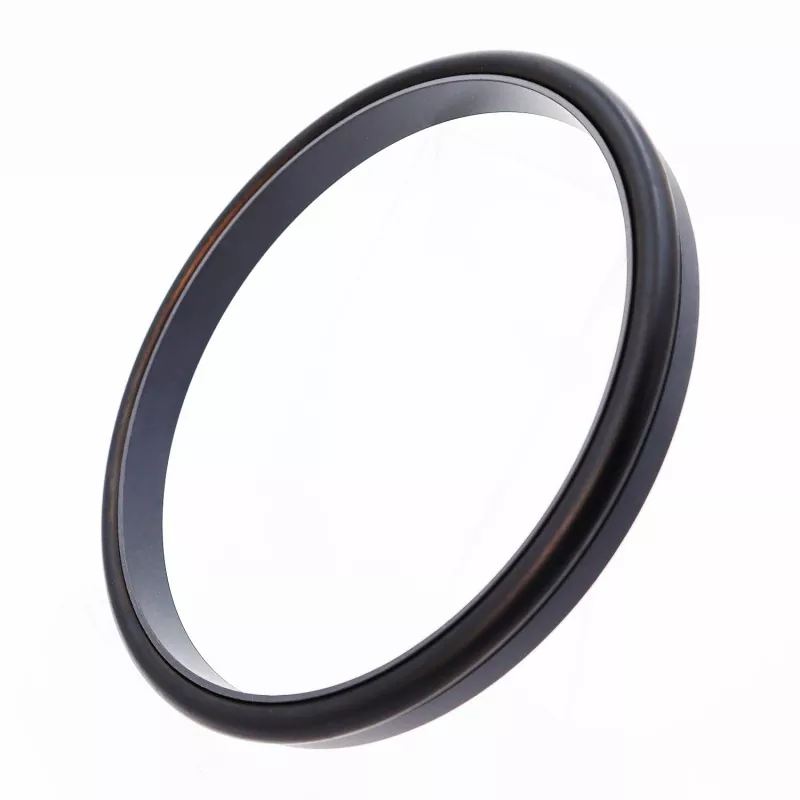

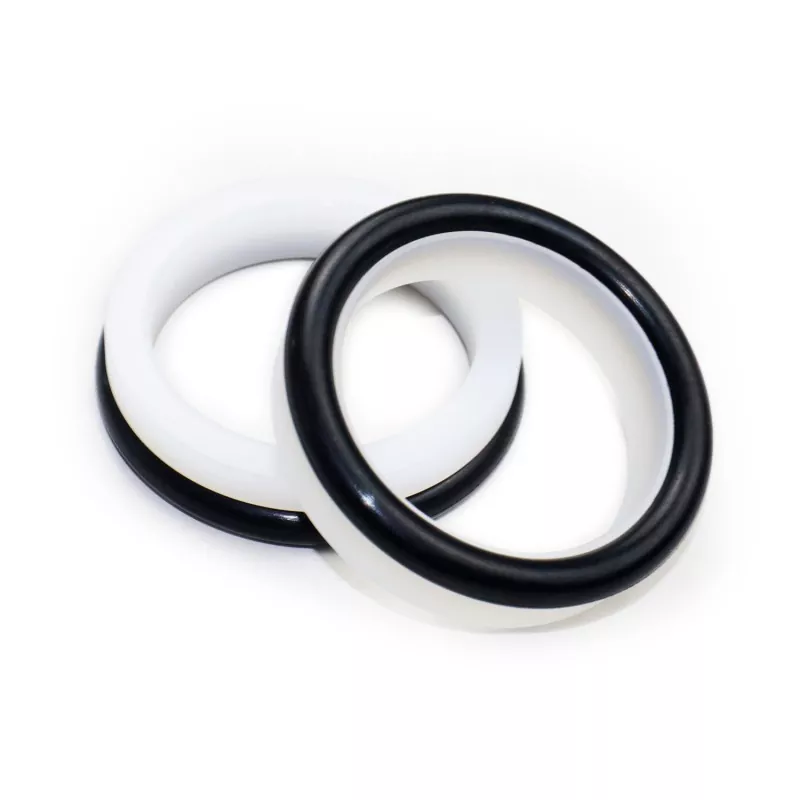

Zesílené pravoúhlé kombinované těsnění (ultra-vysokotlaké/hydraulické tlakové těsnění) se skládá z vyztuženého pravoúhlého těsnicího kroužku vyrobeného z PTFE a jeho kompozitních materiálů a O-kroužku. Je vhodný pro jednosměrné těsnění při hydraulickém vratném pohybu.
V závislosti na typu použitého O-kroužku je k dispozici v řadě RC08 a RC09 (kompatibilní s O-kroužky řady GB1235). Díky optimalizované tloušťce těsnicího kroužku funguje dobře i při tlaku vody nebo jiných nízkoviskózních médiích.
Konstrukce zesíleného těsnicího kroužku rovněž zlepšuje odolnost těsnění vůči vysokému a ultra vysokému tlaku. Obecně není vhodný pro instalaci do uzavřených drážek.
1. Nízké tření, nízký startovací odpor, hladký pohyb, stejné dynamické a statické tření, žádné tečení.
2. Dlouhá životnost, vhodné pro těsnění bez oleje.
3. Vhodné pro těsnění vysokotlakých, ultravysokotlakých a nízkoviskozních médií, jako je voda.
Extrémní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Média |
|
≤200 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulický olej, žáruvzdorné kapaliny (HFA/HFB), plyn atd. |
|
-20 až +200 (s O-kroužkem FKM) |
1. Odpovídající materiály O-kroužků: R01 nitrilbutadienový kaučuk (NBR), fluorkaučuk RO2 (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3, další volitelné materiály zahrnují PTFE2, PTFE4 a další vysoce výkonné materiály.

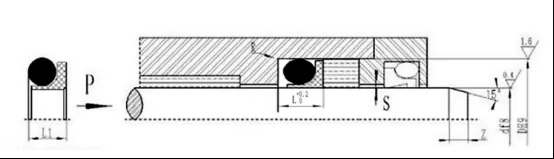

Objednávací model RC08—80x90.2x11.2—PTFE3—R01 Průměr tyče modelu x Průměr drážky x Šířka drážky-Kód materiálu
Tabulka specifikací a parametrů RC08
Může vyrábět produkty jakékoli velikosti uvedené v tabulce specifikací
|
Standardní df8 RCO8 |
Lehké zatížení df8 RCO8-Q |
Velké zatížení df8 RC08-Z |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Výška těsnění L1 |
Zaoblené rohy Rmax |
Radiální vůle Smax |
Zkosení Zmin |
Průměr drátu O-kroužku dO |
|
|
<20 MPA |
<60 MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108,9 |
5~17.9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39.9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Poznámka:1. Pokud je vyžadován systém s uzavřenou drážkou, obraťte se na naši společnost.
2. Tlak > 60MPa, tolerance uložení kořene H8/f8, těsnění pro ultravysoký tlak Smax < 0,05.
