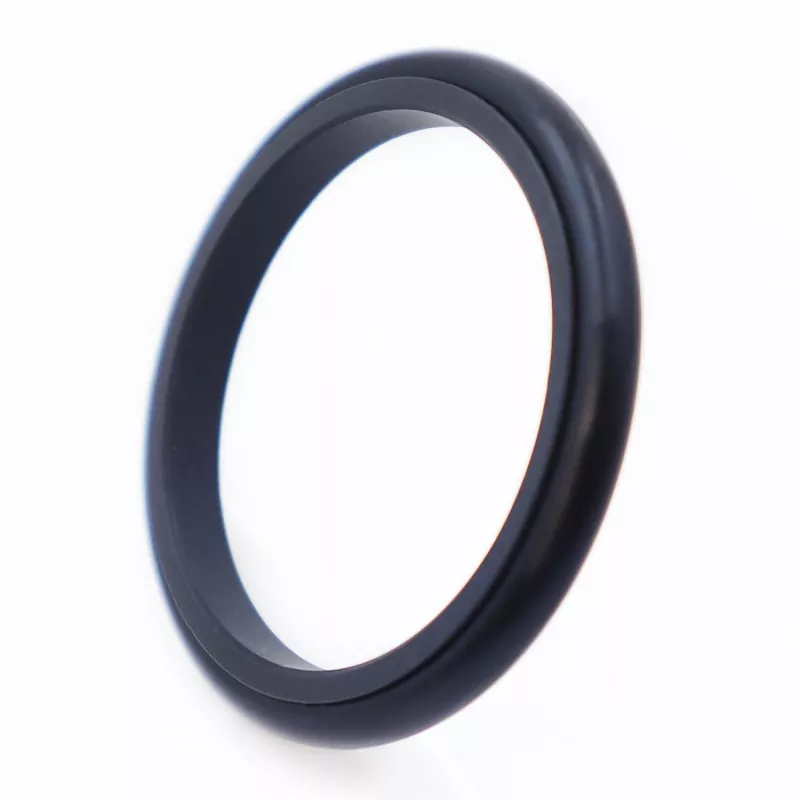

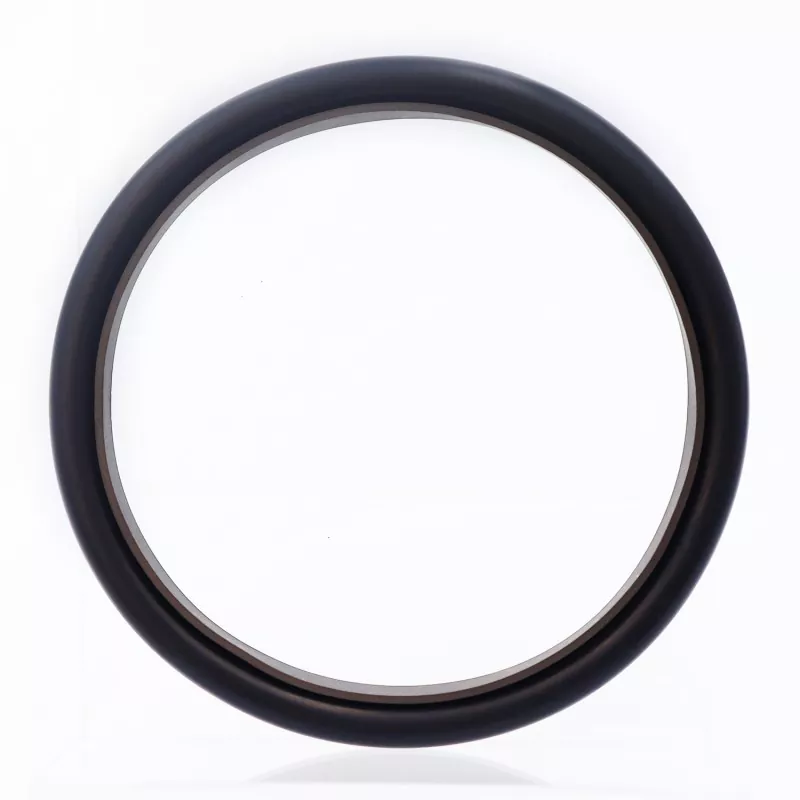

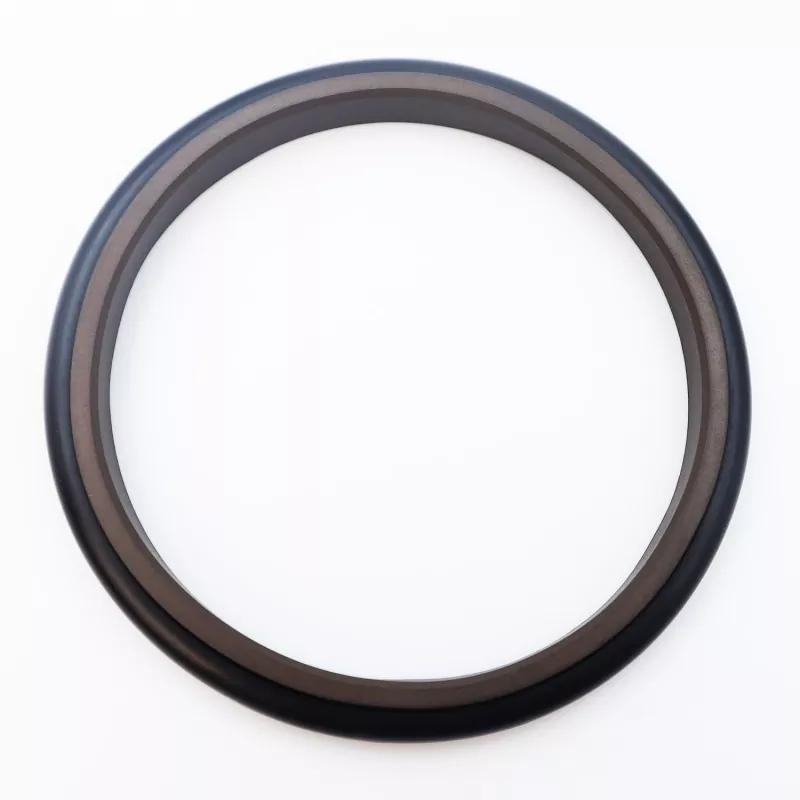

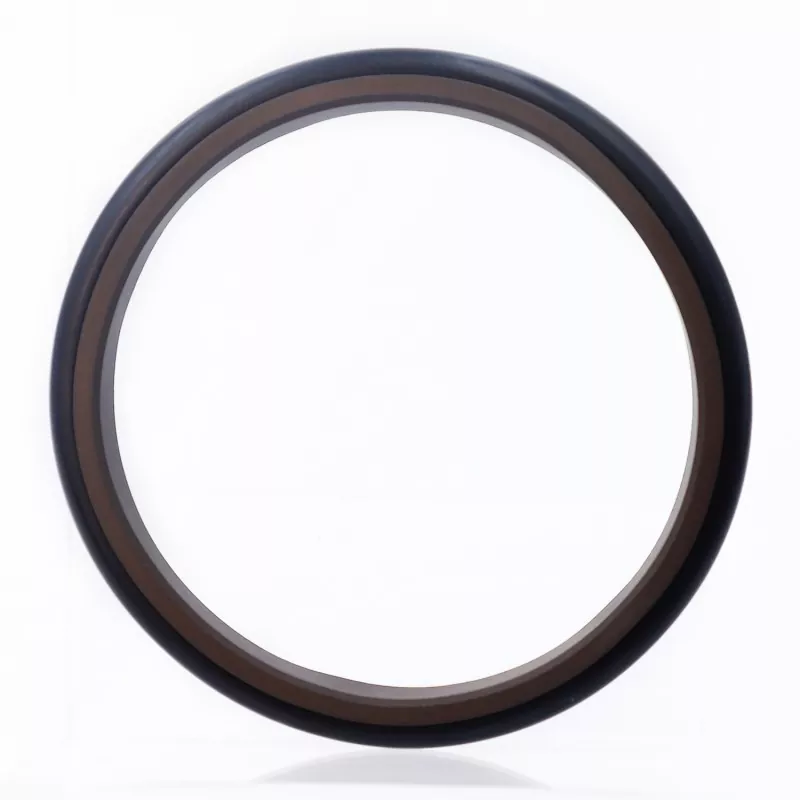

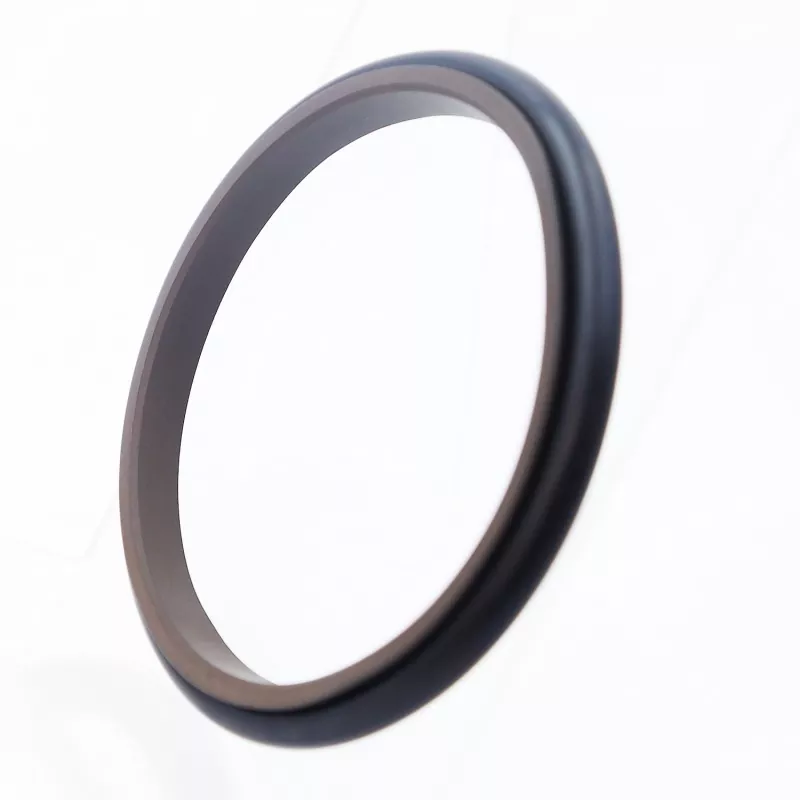

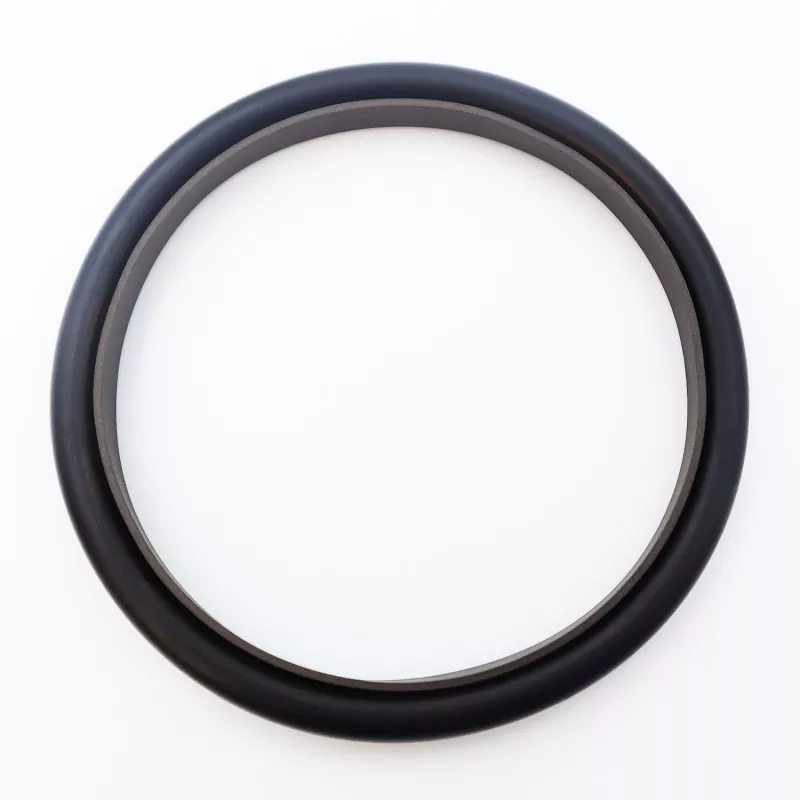

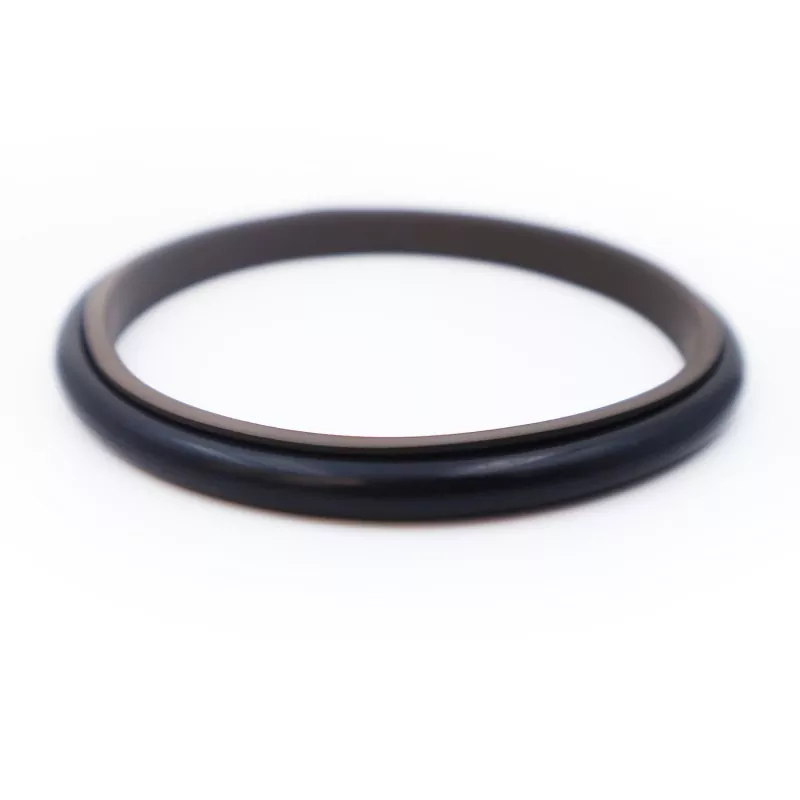

Trojúhelníkové kombinované těsnění se skládá z trojúhelníkového PTFE těsnicího kroužku a pryžového O-kroužku; je určen pro jednočinné tlakové těsnění v hydraulických a pneumatických vratných aplikacích. O-kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Díky designu těsnicího kroužku s tenkým břitem nabízí vynikající kompenzaci následného a těsnícího výkonu. Pro průměry tyčí menší než 30 mm by měla být použita drážka s dělenou (otevřenou) drážkou.
1. Vhodné pro hydraulické i pneumatické aplikace;
2. Nízké tření, nízký odpor proti odtržení, hladký pohyb, rovnoměrné dynamické a statické tření a žádné prokluzování;
3. Dlouhá životnost; vhodné pro aplikace bezolejového mazání;
4. Kompaktní design; snadná instalace a údržba;
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost m/s |
Média |
|
≤20 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulické oleje na minerální bázi, žáruvzdorné kapaliny (HFA/HFB), plyny atd. |
|
-20 až +180 (s O-kroužkem FKM) |
1. Mezi kompatibilní materiály O-kroužků patří: R01 Nitrilová pryž (NBR), R02 Fluorová pryž (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3; alternativní materiály zahrnují PTFE1, PTFE2 a PTFE4.
Objednací model: RC14—80—PTFE3—R01
RC14 – Model 80 – Průměr hřídele d – PTFE (Kód materiálu R01) – Kód materiálu O-kroužku
Produkty lze vyrobit v libovolné velikosti uvedené v tabulce specifikací.
|

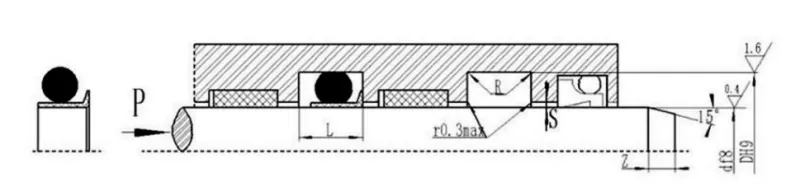

Rozsah průměru hřídele d f8 |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Poloměr rohu Rmax |
Radiální vůle S |
Zkosení Z |
Průměr drátu O-kroužku dělat |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Poznámka: Pro průměry hřídele ≤30 mm se doporučuje použití otevřených drážek.
