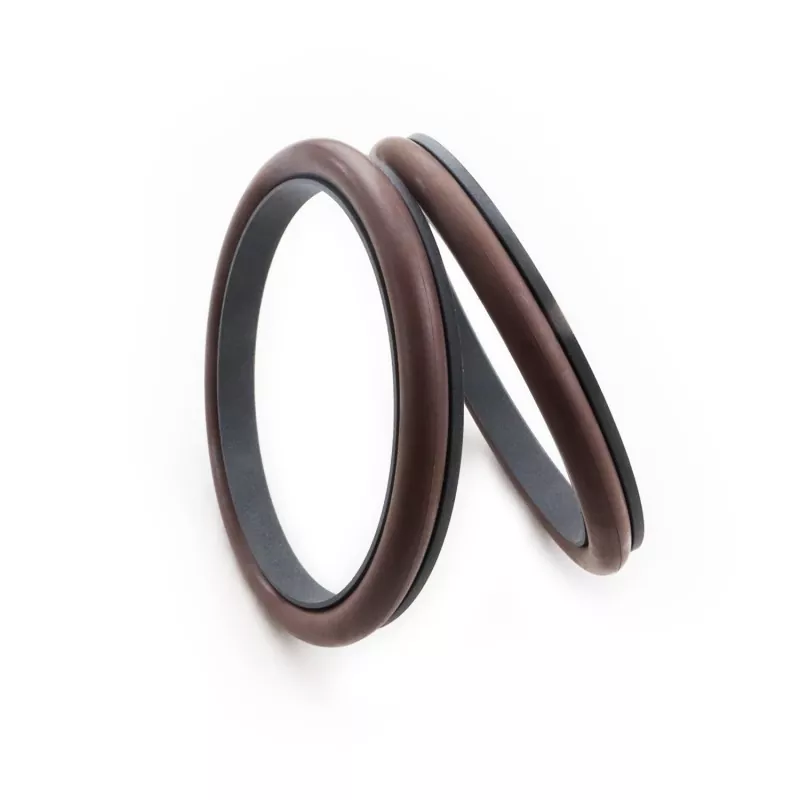

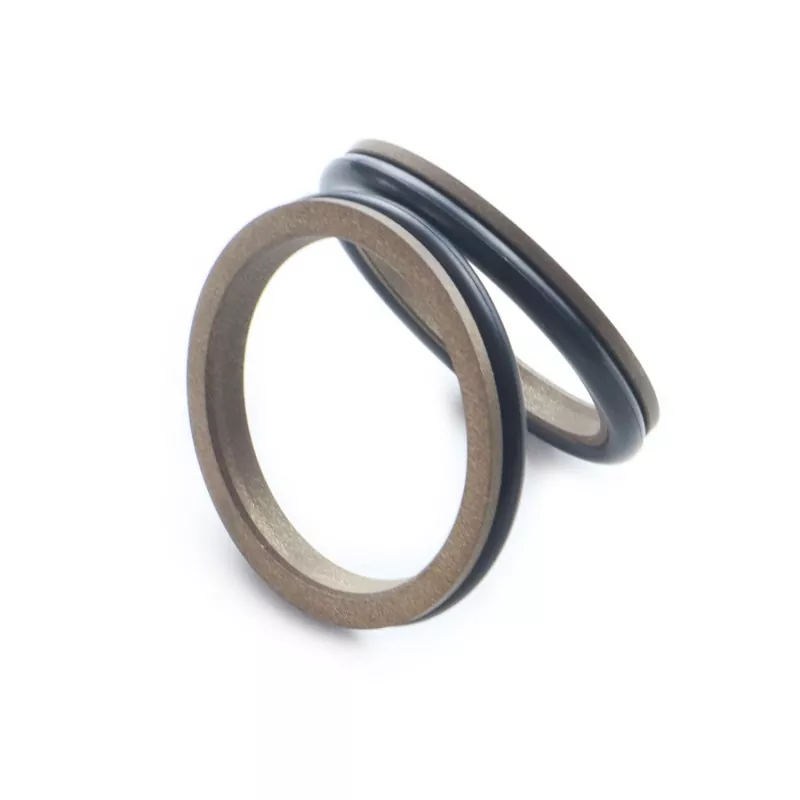

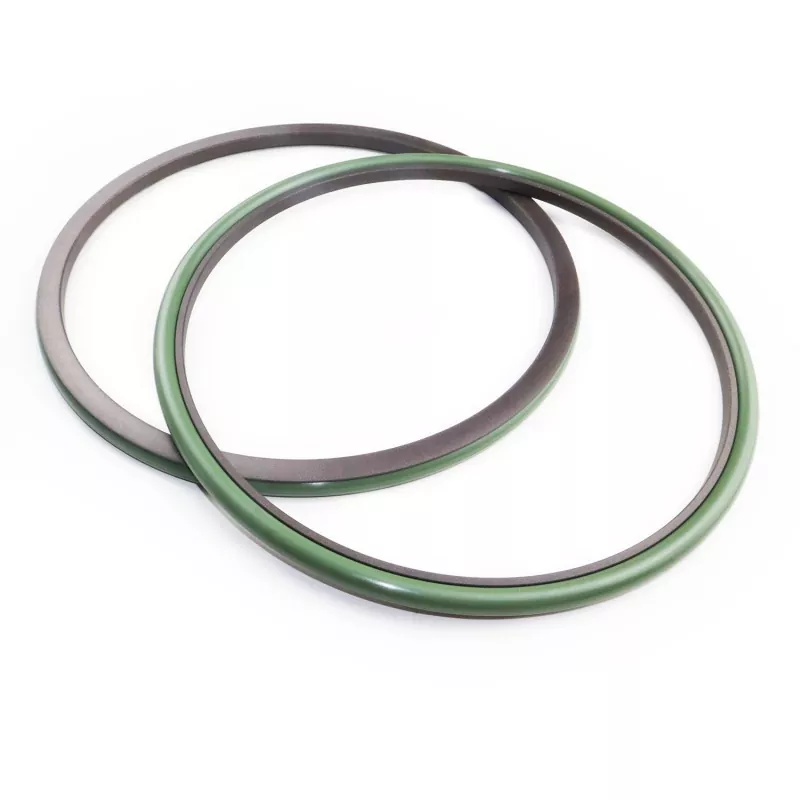

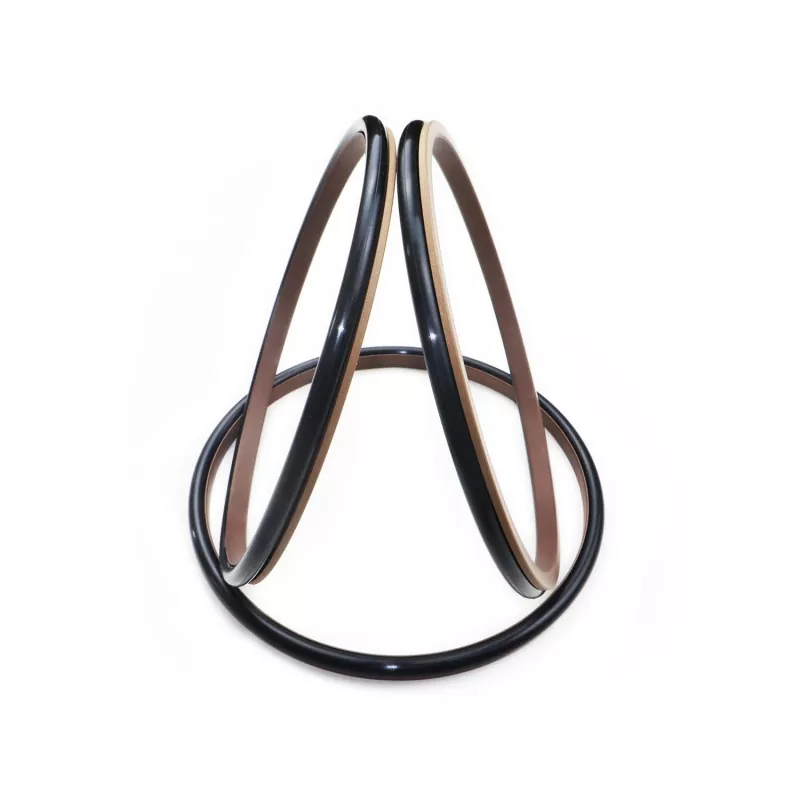

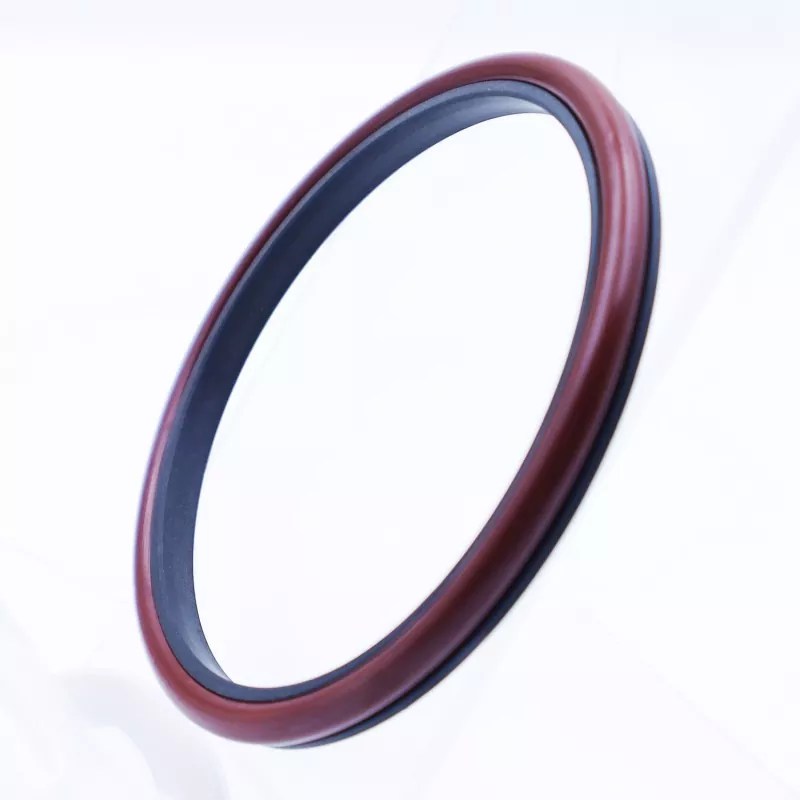

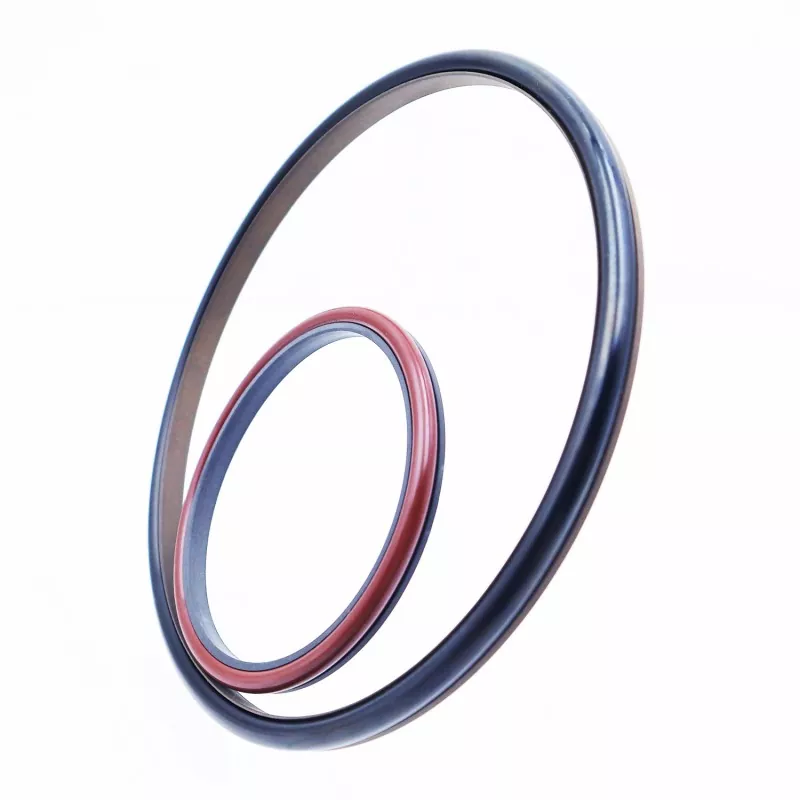

Pravoúhlé kombinované těsnění se skládá z pravoúhlého těsnicího kroužku vyrobeného z PTFE (nebo kompozitu PTFE) a pryžového O-kroužku; je určen pro jednosměrné vratné těsnění v hydraulických a pneumatických aplikacích.
Výrobek je zařazen do řad RC01 a RC02 na základě odpovídajícího O-kroužku (kompatibilní s řadou GB1235). Pravoúhlý těsnicí kroužek má design s tenkým břitem, který nabízí vynikající kompenzaci následného sledování, což má za následek vynikající těsnicí výkon.
1. Vhodné pro hydraulické i pneumatické aplikace;
2. Vynikající těsnicí výkon za podmínek vysokého i nízkého tlaku;
3. Nízké tření s minimálním odporem při rozjezdu; zajišťuje plynulý pohyb se stejným dynamickým a statickým třením, čímž se eliminuje prokluzování (plazení);
4. Dlouhá životnost; vhodné pro aplikace bezolejového mazání;
5. Kompaktní konstrukční řešení; snadná instalace a údržba;
Poznámka: Limitní hodnoty by se neměly vyskytovat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Média |
|
≤70 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulický olej, žáruvzdorné kapaliny (HFA/HFB), plyn atd. |
|
-20 až +180 (s O-kroužkem FKM) |
1. Mezi kompatibilní materiály O-kroužků patří: RO1 Nitril Rubber (NBR), RO2 Fluororubber (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3; další dostupné možnosti zahrnují PTFE2, PTFE4 a další vysoce výkonné materiály.

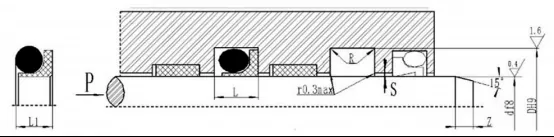

Objednávkový model: RC01—80x89,6x7,8—PTFE3—R01
Model - Průměr tyče × Průměr drážky × Šířka drážky | PTFE3: Upravený kód materiálu PTFE | R01: Kód materiálu O-kroužku
