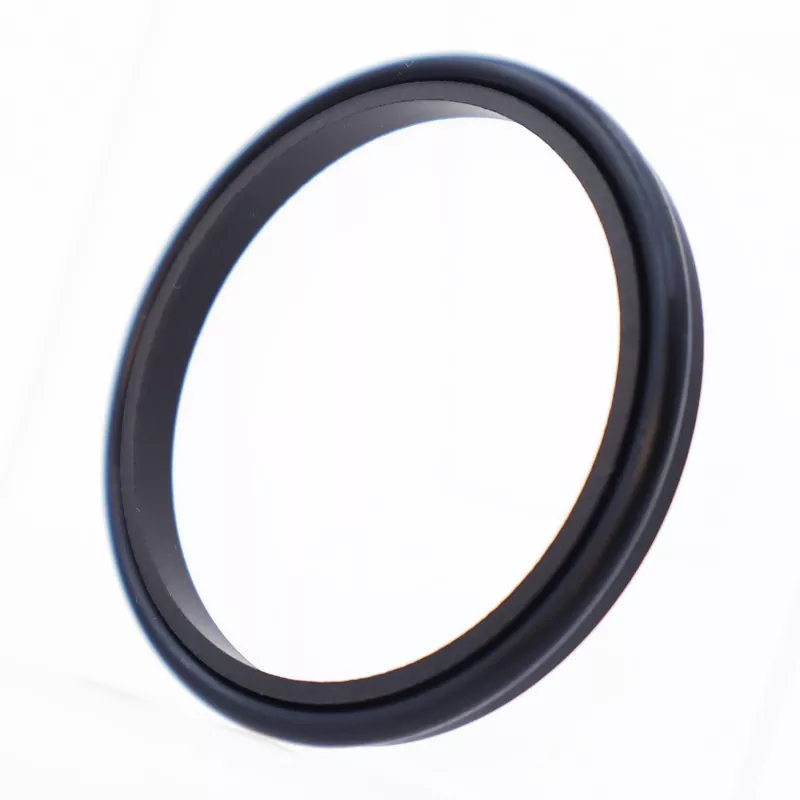

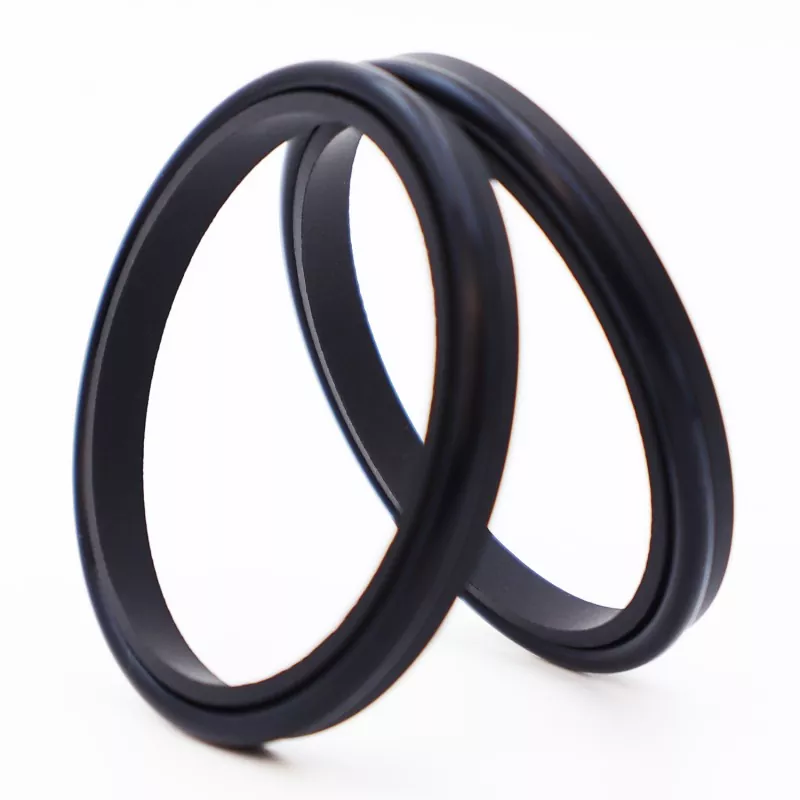

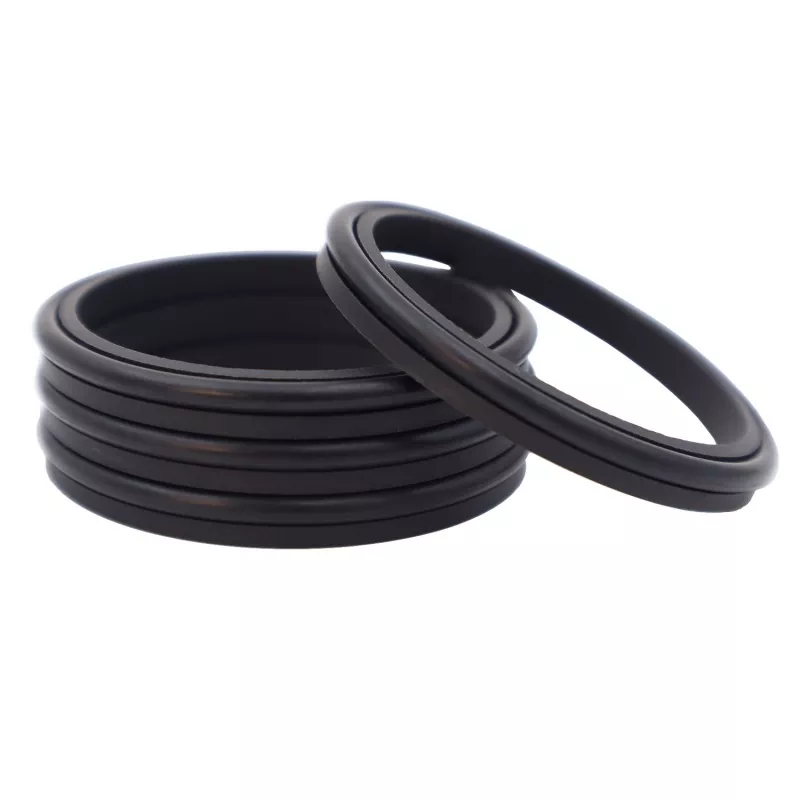

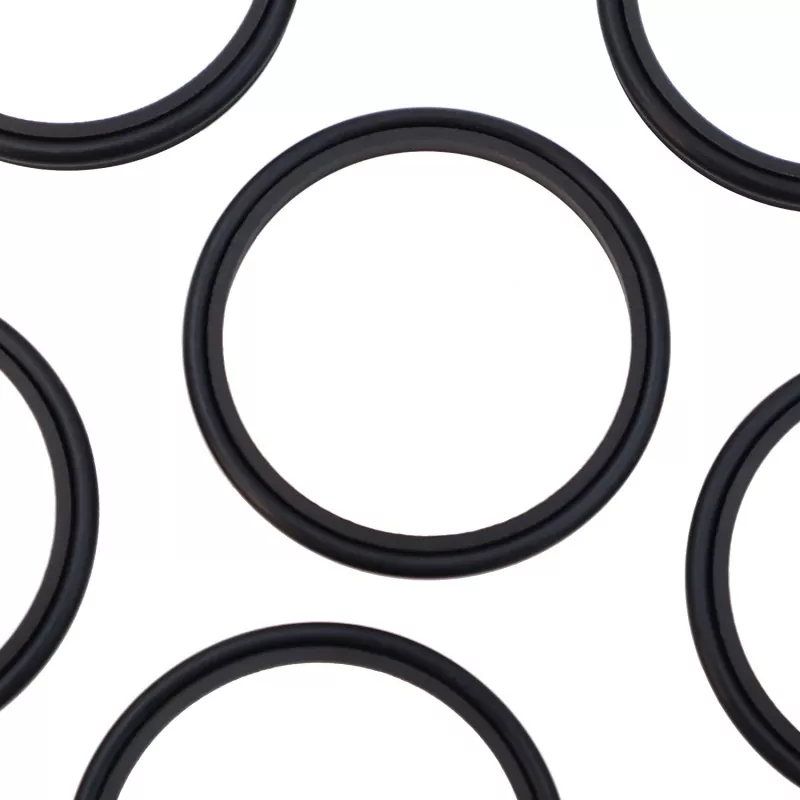

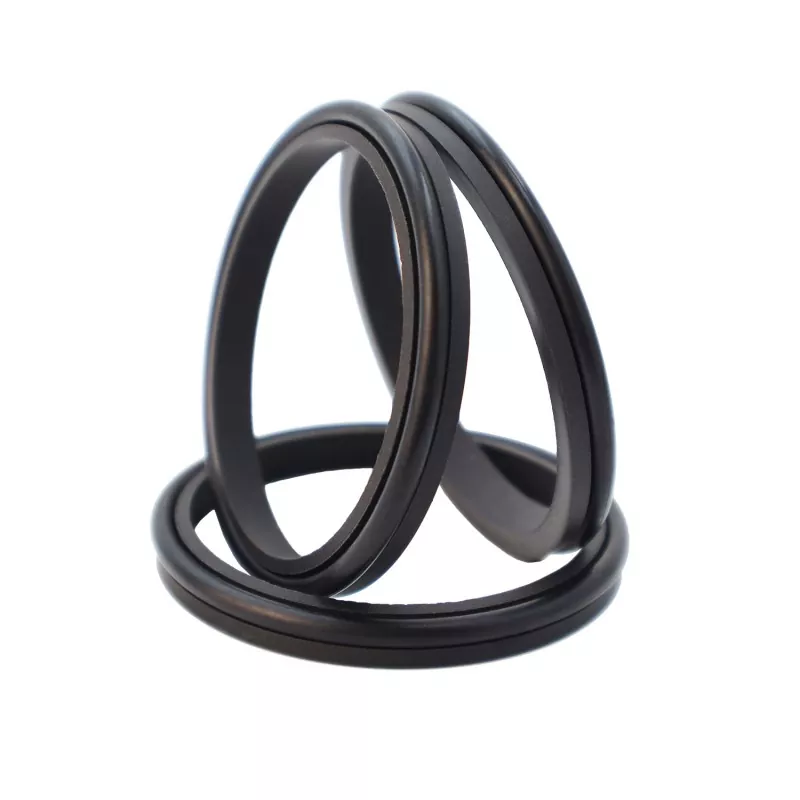

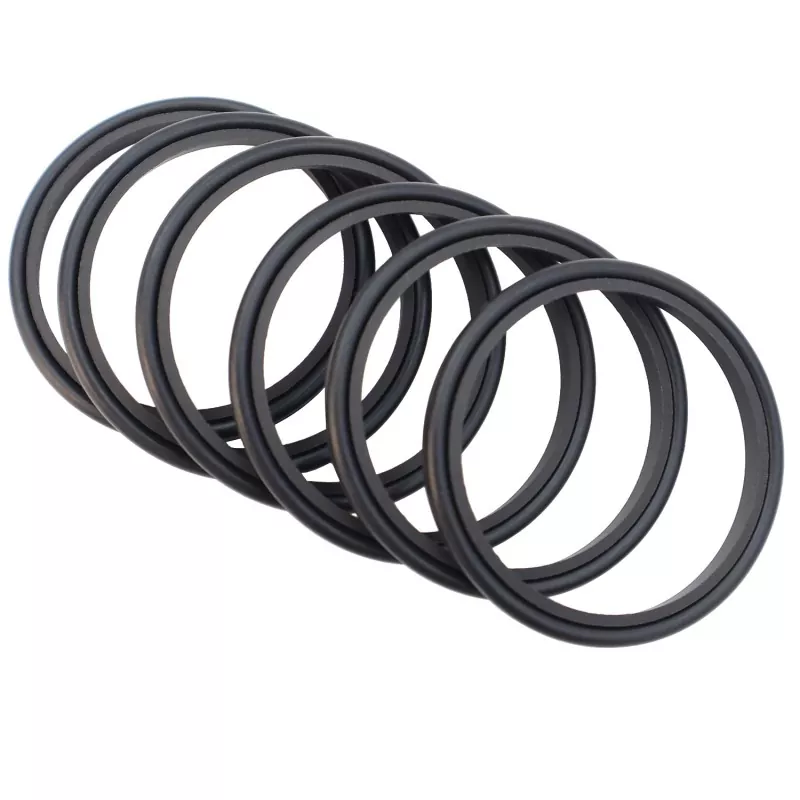

Single Lip Combined Wiper Seal je jednočinné stírací těsnění složené z plněného PTFE jednobřitého stíracího kroužku a pryžového O-kroužku; funguje tak, že seškrábe prach a zabrání kontaminaci systému. Je vhodný pro aplikace s vratným, oscilačním nebo spirálovým pohybem.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost m/s |
Média |
|
- |
-35 až +100 (s O-kroužkem z NBR) |
6 |
Hydraulický olej, emulze, voda atd. |
|
-20 až +200 (s O-kroužkem FKM) |
Objednávkový model: RCF03—80-PTFE3—R01
RCF03 – Model | 80 – Průměr hřídele | PTFE3 – modifikovaný PTFE pro všeobecné použití | R01 – Kód materiálu pro pryžové součásti
Nitrilový kaučuk (NBR) – R01 | Fluorkaučuk (FKM) – R02
Výrobky lze dodat v libovolné velikosti v rámci specifikovaného rozsahu parametrů.
|

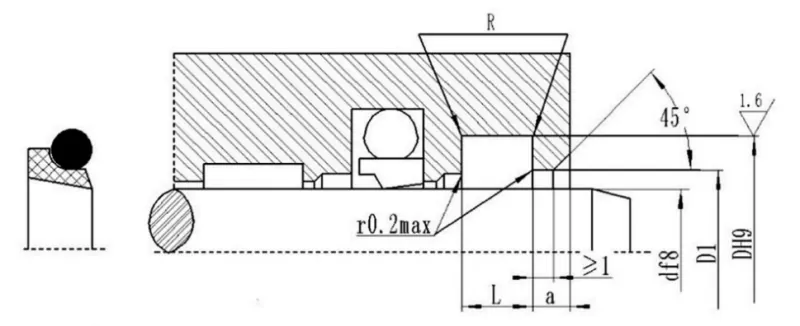

Rozsah průměru hřídele d f8 |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Průměr volného otvoru D1 H11 |
Čistá šířka otvoru a ≥ |
Poloměr rohu R≤ |
O-kroužek Průměr průřezu dělat |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
