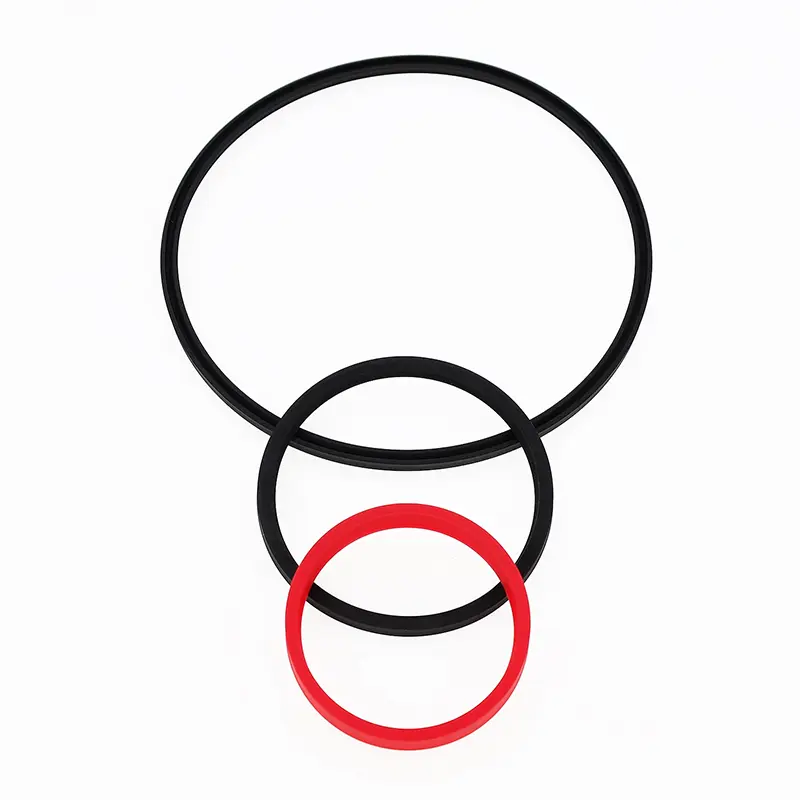

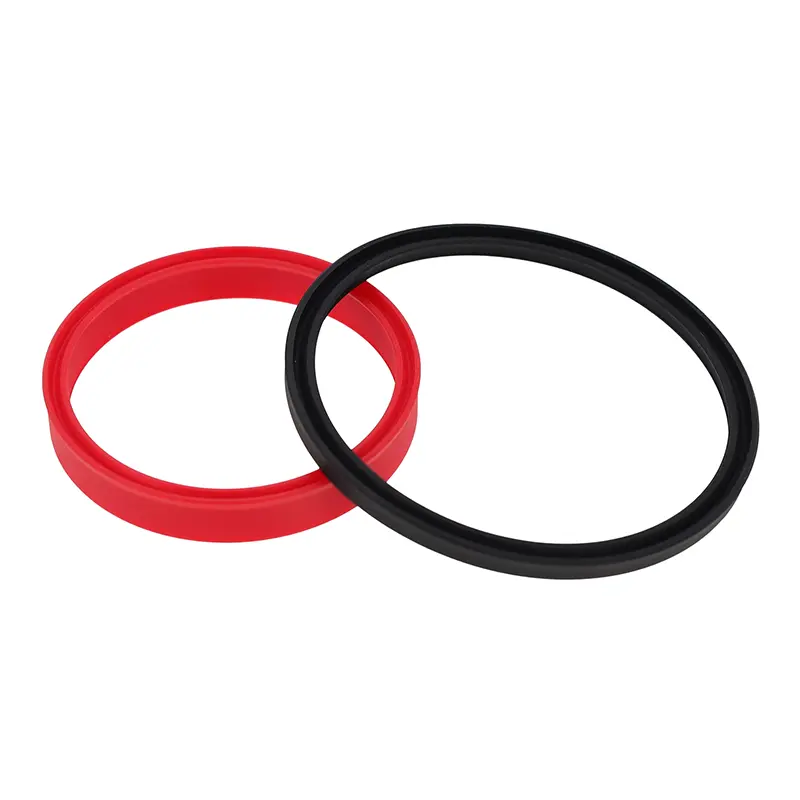

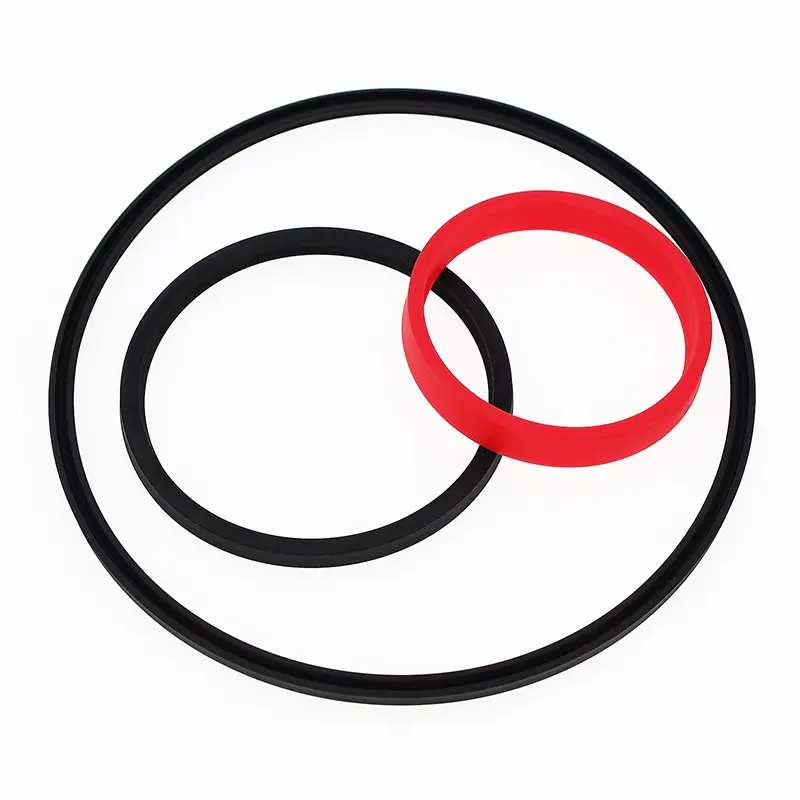

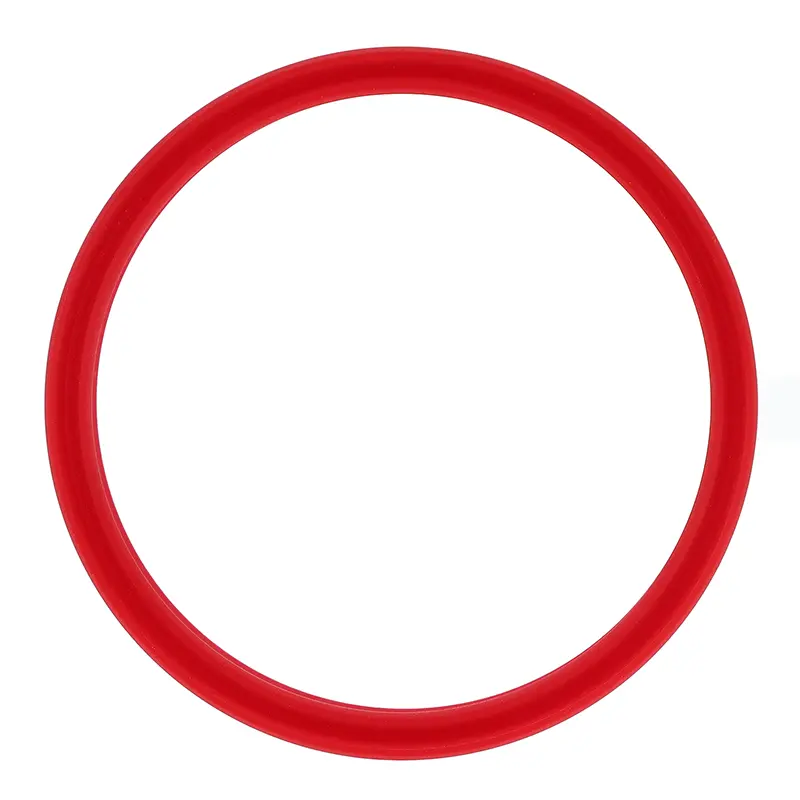

Hřídelové ucpávky jsou asymetrická těsnění navržená speciálně pro pístní tyče s doplňkovým břitem na vnitřní straně. Jsou vhodné pro jednosměrné těsnění v hydraulických aplikacích s vratným pohybem a nabízejí vynikající těsnicí výkon. Drážka odpovídá ISO 5597. Mohou být použity samostatně nebo jako sekundární těsnění v rámci těsnicího systému.
Vlastnosti:
1. Vynikající statický a dynamický těsnicí výkon;
2. Nízké tření, hladký pohyb a silná schopnost regenerace zbytkového oleje za dynamických podmínek;
3. Jednoduchá struktura, snadná instalace a údržba.
Platné provozní podmínky (extrémní hodnoty by se neměly objevit současně)
|
Tlak Mpa |
Teplota ℃ |
Rychlost m/s |
Střední |
|
≤40 |
-30~+100 |
≤0,5 |
Hydraulický olej, minerály, emulze atd. |
Výběr materiálu
Polyuretan (PU)
Příklad objednávky
Objednávka Model RCUSR 63x73x6 Průměr tyče x Průměr drážky x Výška těsnění

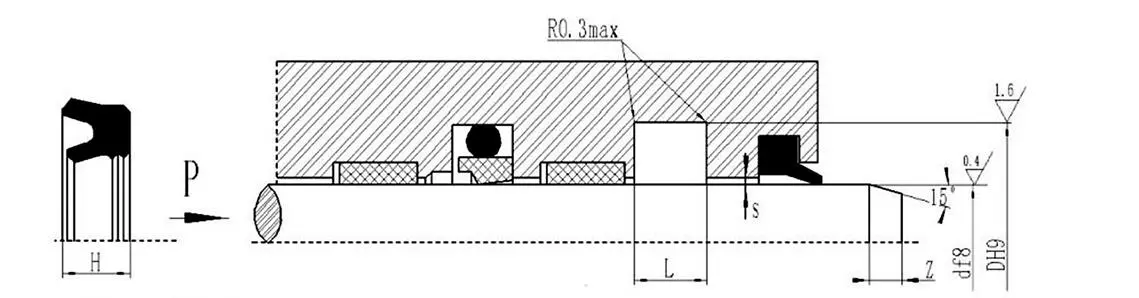

Extruzní mezera
|
Tlak/MPa |
Vytlačovací mezera Smax |
|
|
Průměr tyče d≤60mm |
Průměr tyče d>60mm |
|
|
≤5 |
0.4 |
0.5 |
|
≤10 |
0.3 |
0.4 |
|
≤20 |
0.2 |
0.3 |
|
≤30 |
0.15 |
0.2 |
|
≤40 |
0.1 |
0.15 |
