Obdélníkové kombinované těsnění pro pístnice se skládá z obdélníkového těsnicího kroužku plněného PTFE a obdélníkového pryžového kroužku. Je vhodný pro obousměrné tlakové těsnění v hydraulických a pneumatických aplikacích s vratným pohybem. Obdélníkový kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Pro průměry tyčí menší než 30 mm by měla být použita konstrukce s dělenou (otevřenou) drážkou.
Vlastnosti:
1. Nízké tření, nízký startovací odpor, hladký pohyb, rovnoměrné dynamické a statické tření a žádné tečení;
2. Dvouúčelové těsnění pro hydraulické a pneumatické aplikace, vhodné pro obousměrné tlakové těsnění;
3. Dlouhá životnost, vhodné pro bezolejové mazání;
4. Kompaktní design pro snadnou instalaci a údržbu.
Platné provozní podmínky (extrémní hodnoty by se neměly objevit současně)
|
Tlak Mpa |
Teplota ℃ |
Rychlost m/s |
Střední |
Vytlačovací mezera Smax |
|
≤40 |
-35~+100 (odpovídající obdélníkový prstenec NBR) |
≤4 |
Hydraulický olej na minerální bázi, kapalina zpomalující hoření (HFA/HFB), voda, plyn atd. |
0,4 (＜25 MPA) |
|
-20~+200 (odpovídající obdélníkový kroužek FKM) |
0,2 (＜40 MPA) |
Výběr materiálu
1. Dostupné obdélníkové materiály: nitrilkaučuk R01 (NBR), fluorkaučuk RO2 (FKM) atd.
2. Materiály těsnicích kroužků: PTFE2, PTFE3, PTFE4 (viz popis materiálu).
Příklad objednávky

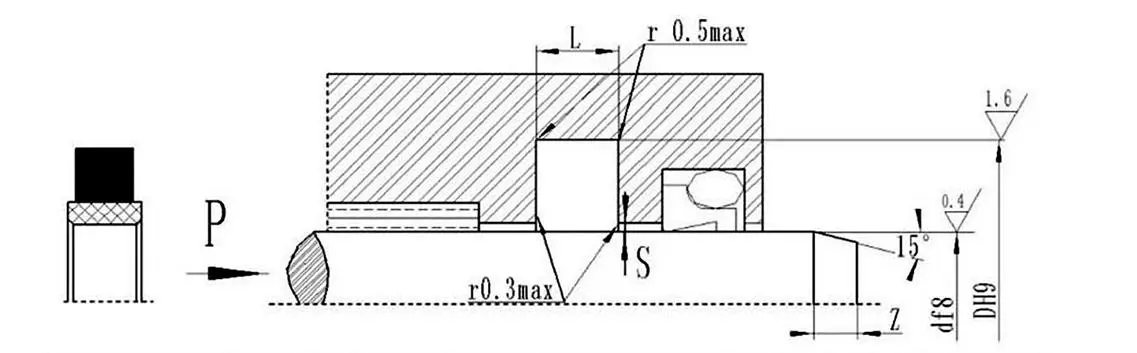

Objednat model SPN-d*DL-PTFE3-R01: Průměr tyče*Dolní průměr drážky*Šířka drážky
SPN Model PTFE3 - Kód materiálu modifikovaného PTFE R01 - Kód materiálu obdélníkového prstenu
