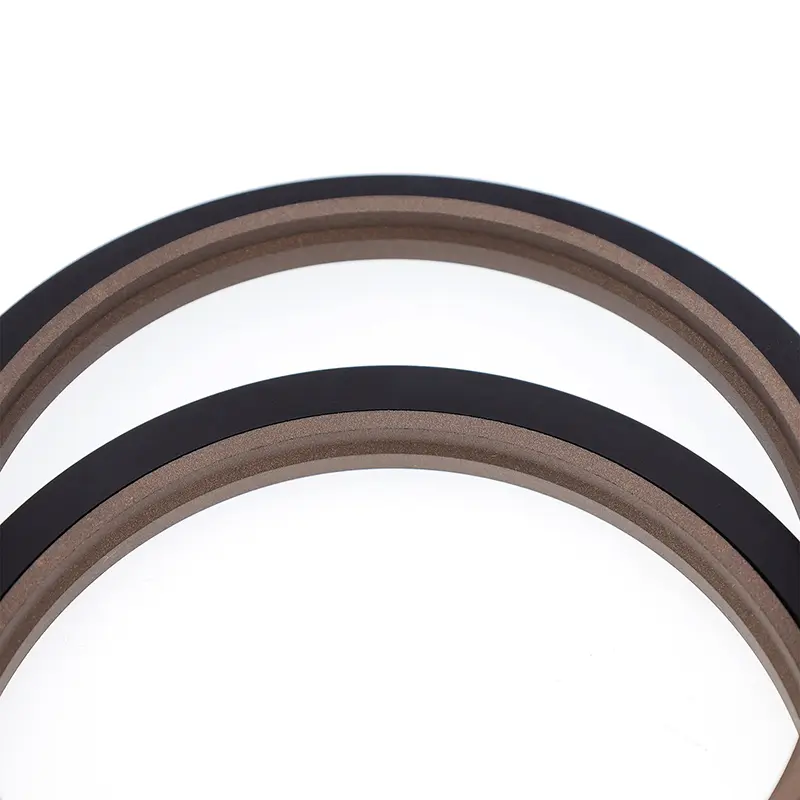

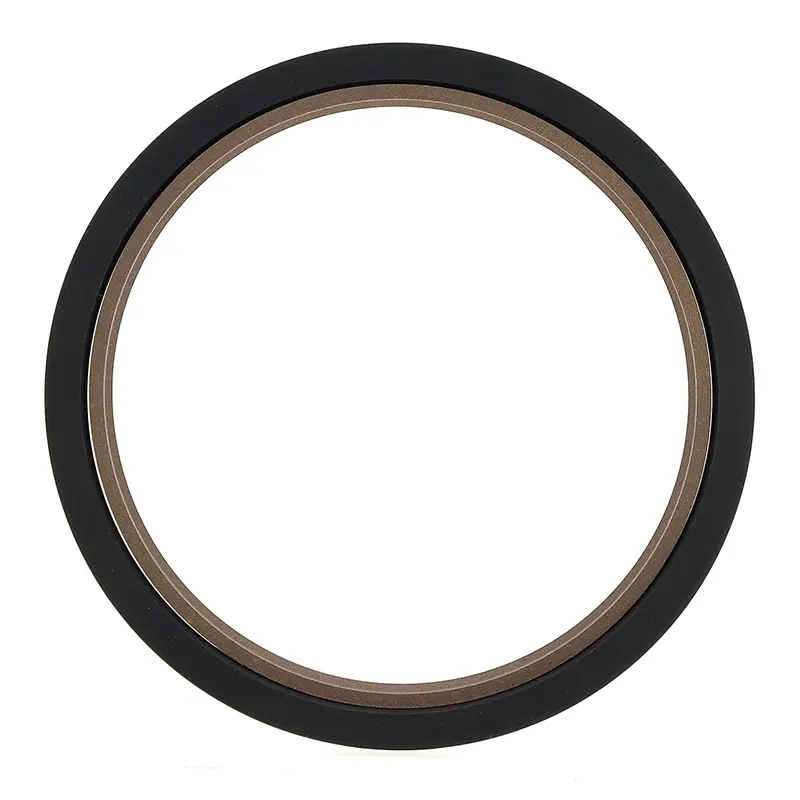

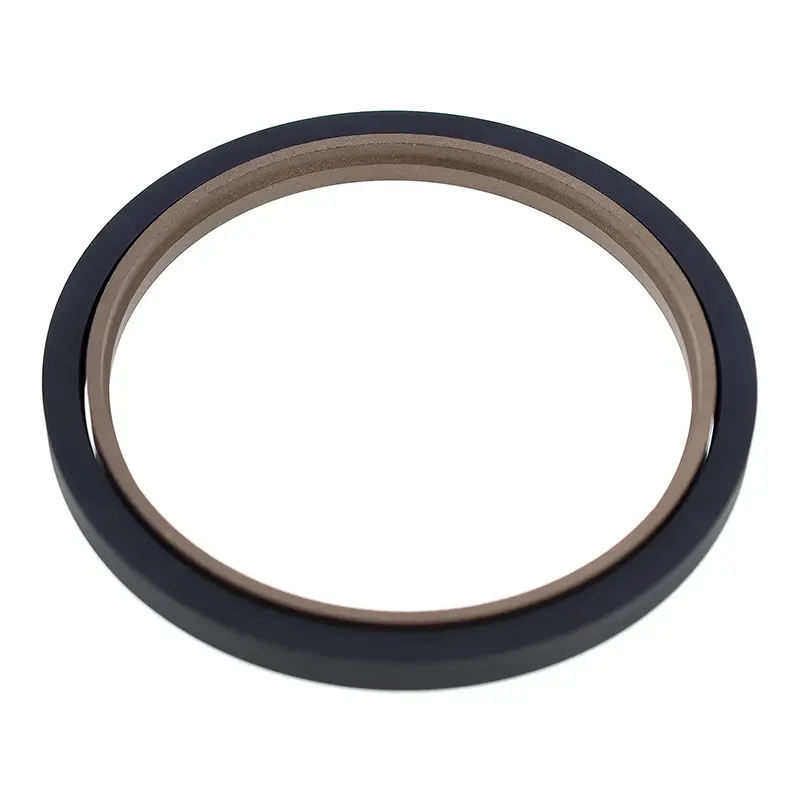

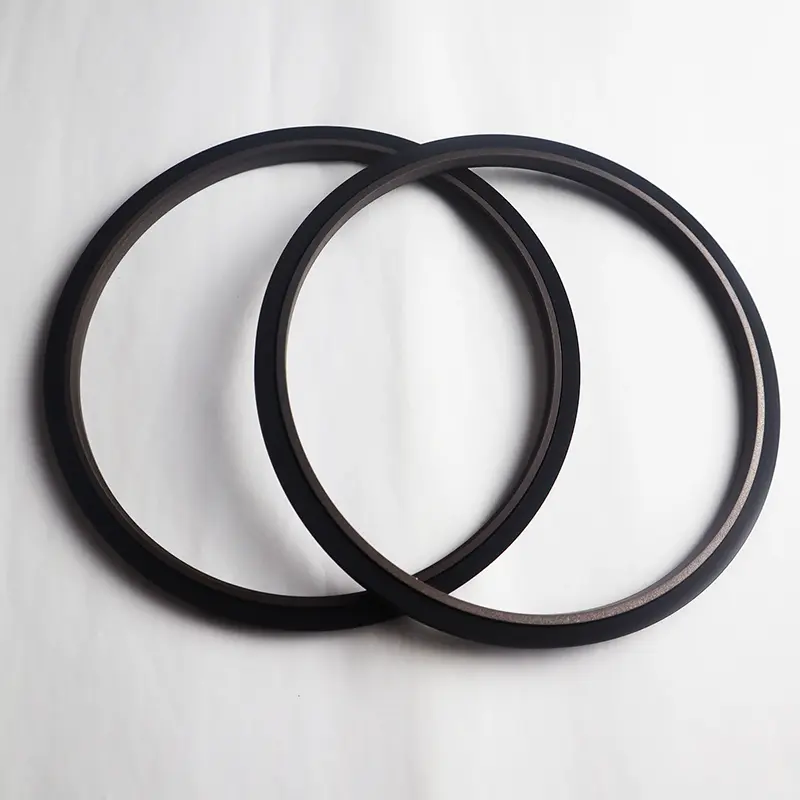

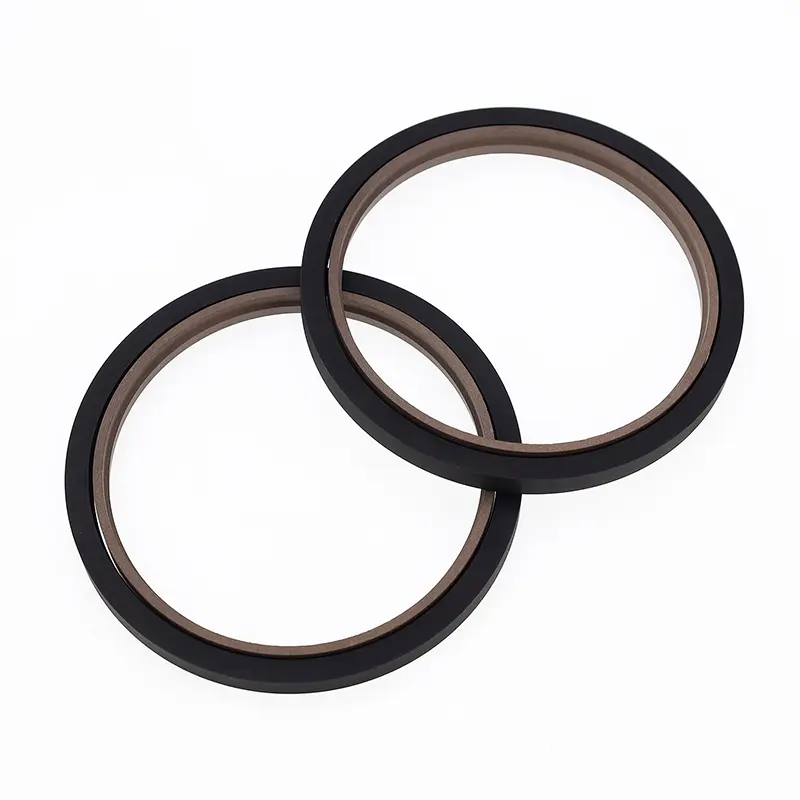

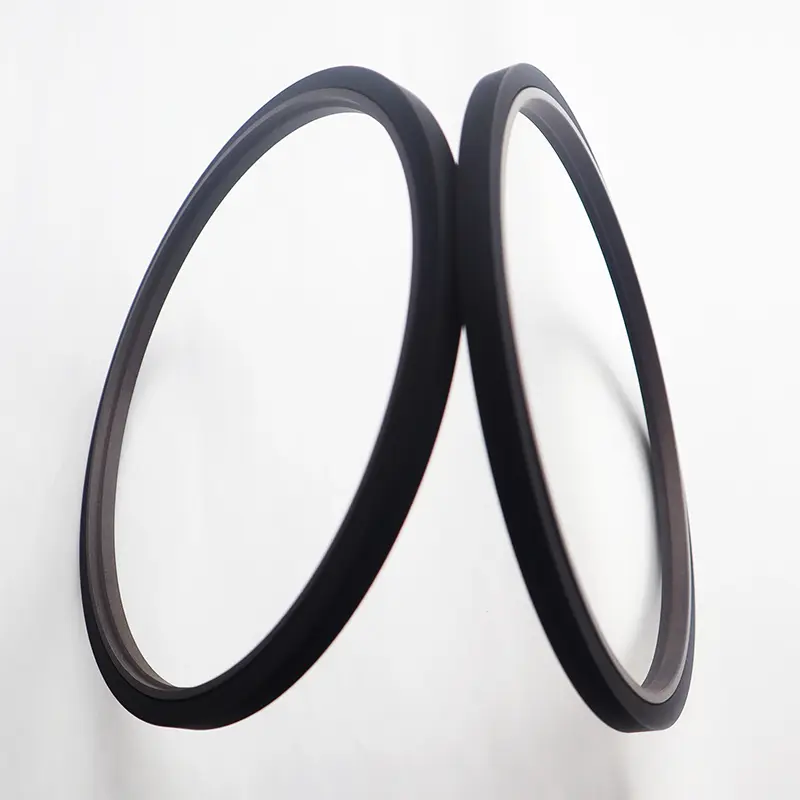

Těsnění stupně pístnice pro velká zatížení (Step Seals) se skládají z stupňovitého těsnicího kroužku plněného PTFE a obdélníkového pryžového kroužku. Jsou vhodné pro jednosměrné tlakové těsnění v hydraulických aplikacích s vratným pohybem. Obdélníkový kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Obvykle se používají ve spojení s vodicím kroužkem. Dělené (otevřené) drážky by měly být použity pro průměry tyčí menší než 30 mm. Běžně se používají v těžkých hydraulických zařízeních.
Vlastnosti:
1. Nízké tření, nízký startovací odpor, hladký pohyb, rovnoměrné dynamické a statické tření a žádné tečení;
2. Stabilita vysokého tlaku při tlaku a drsných podmínkách;
3. Dlouhá životnost, vhodná pro bezolejová těsnění;
4. Vhodné pro těsnění médií s nízkou viskozitou, jako je voda.
Platné provozní podmínky (extrémní hodnoty by se neměly objevit současně)
|
Tlak Mpa |
Teplota ℃ |
Rychlost m/s |
Střední |
|
≤60 |
-35~+100 (odpovídající O-kroužek NBR) |
≤6 |
Hydraulický olej na minerální bázi, kapalina zpomalující hoření (HFA/HFB), voda atd. |
|
-20~+200 (odpovídající O-kroužek FKM) |
Výběr materiálu
1. Dostupné materiály obdélníkového kroužku: R01 nitrilkaučuk (NBR), R02 fluorkaučuk (FKM) atd.
2. Materiály těsnicích kroužků: PTFE2, PTFE3, PTFE4, PU atd. (viz popis materiálu).
Příklad objednávky

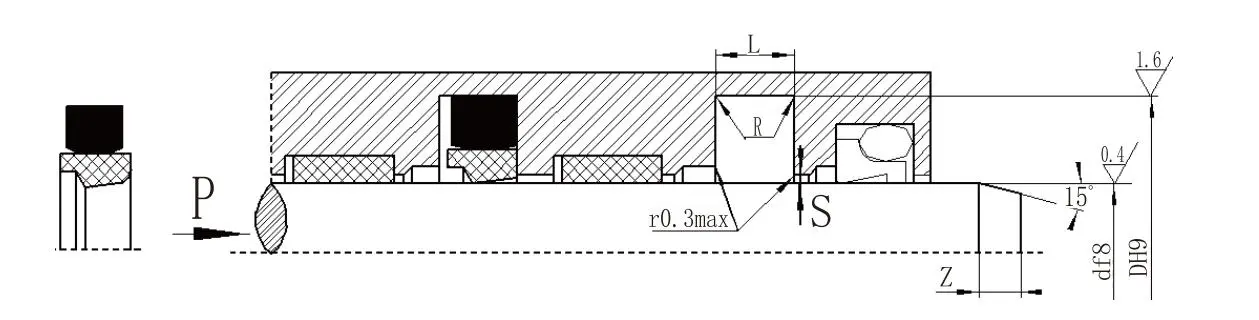

Objednávka Model: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1 Model - Průměr tyče x Průměr drážky x Šířka drážky; PTFE3 - Modifikovaný kód materiálu PTFE; R01 - Kód materiálu obdélníkového prstenu
