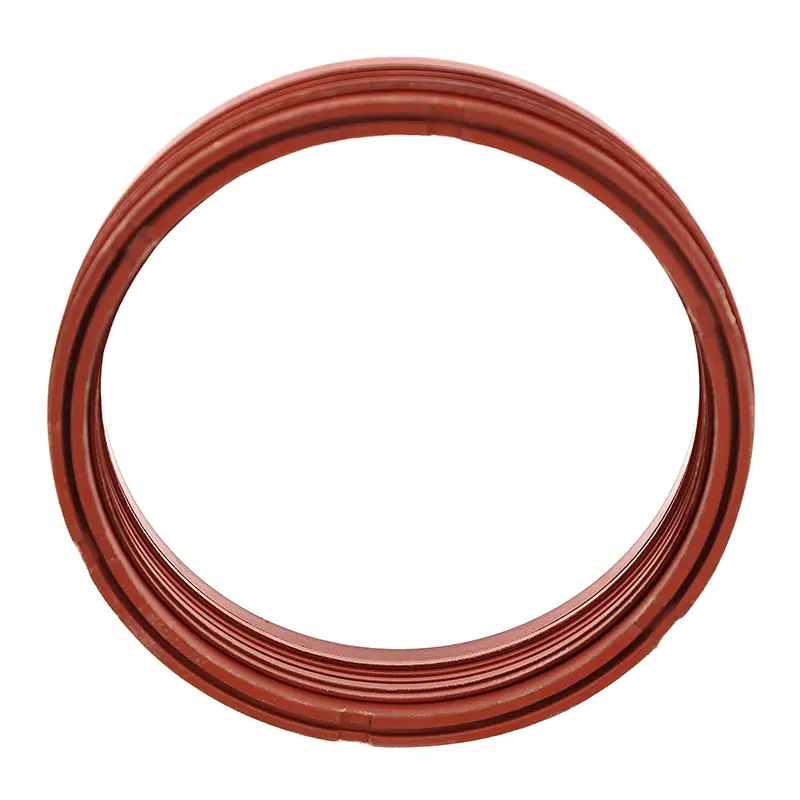

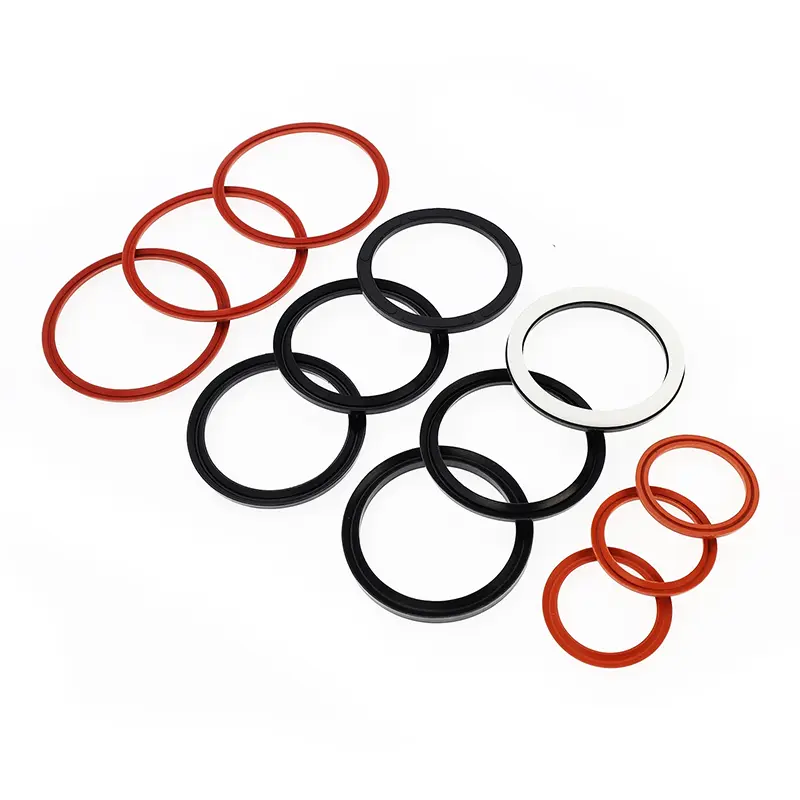

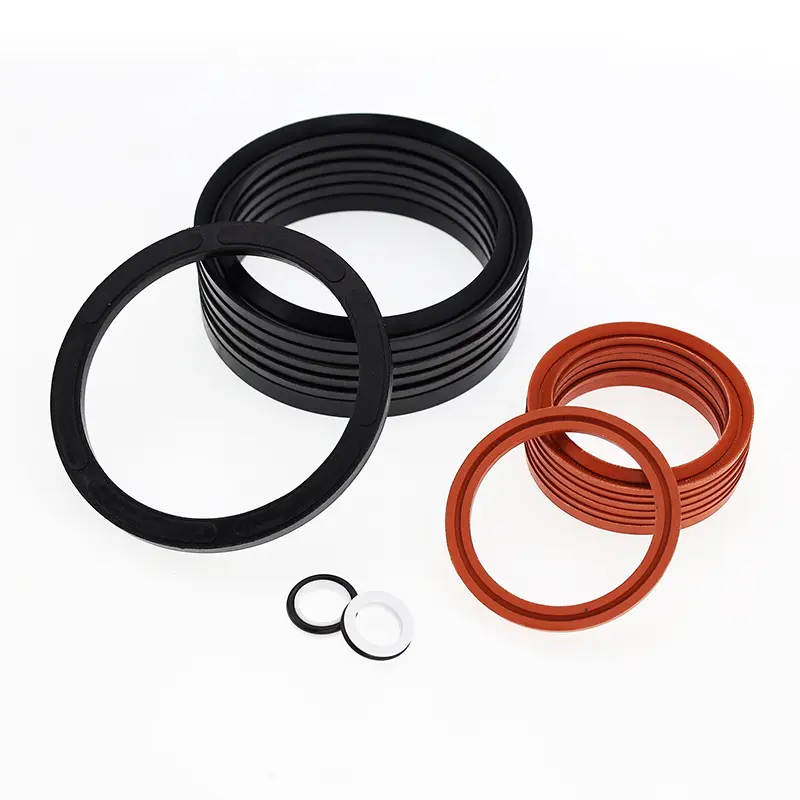

Kombinované těsnění ve tvaru V pro pístní tyče se skládá ze sady (nejméně tří) těsnicích kroužků ve tvaru V, kompresního kroužku a opěrného kroužku. Je vhodný pro jednosměrné tlakové těsnění v hydraulických aplikacích s vratným pohybem. Při montáži je nutné nanést mazivo kompatibilní s těsnicím materiálem. Nelze jej instalovat do monolitické (uzavřené) drážky.
Vlastnosti:
1. K dispozici je široká škála materiálů, které umožňují optimální přizpůsobení různým aplikacím.
2. Vhodné pro použití v náročných provozních podmínkách, přizpůsobení se prakticky všem médiím a náročným podmínkám.
3. Dlouhá životnost, vhodné pro bezolejová mazací těsnění (s vhodným výběrem materiálu).
4. Nastavitelného těsnícího výkonu a tření lze dosáhnout nastavením těsnění a axiální rozměr lze upravit přidáním nebo odstraněním těsnicích kroužků ve tvaru V.
5. Efektivní i při špatné kvalitě těsnícího povrchu.
Platné provozní podmínky (extrémní hodnoty by se neměly objevit současně)
|
Tlak Mpa |
Teplota ℃ |
Rychlost m/s |
Střední |
|||
|
≤60 |
-35~+100 (nitrilový kaučuk nebo nitrilový kaučuk) |
-20~+200 (fluorokaučuk nebo tkanina z fluorokaučuku) |
-200~+260 (PTFE) |
≤0,5 (guma nebo tkanina vyztužená pryž) |
≤15 (PTFE) |
Téměř všechna média (rozumná volba kombinace materiálů) |
Materiály
1. Materiály přítlačného kroužku: PTFE, nitril-butadienový kaučuk (NBR), fluorkaučuk-butadienový kaučuk, nylon, polyoxymethylen
2. Materiály V-kroužků: PTFE, nitril-butadienová pryž (NBR), tkanina, fluorkaučuk, fluororubber-butadienová pryž, polyuretan
3. Materiály nosných kroužků: Nitril-butadienová pryž, Fluoro-butadienová pryž, Nylon, Polyoxymethylen, PTFE
Příklad objednávky
|
Model |
Materiál |
Použitelný rozsah |
Těsnění |
|
RC15-A |
V-kroužek: NBR tkanina, přítlačný kroužek, podpůrný prsten: NBR tkanina/PA/POM/PTFE |
Normální teplota, vysoký tlak |
Dobrý |
|
RC15-B |
V-kroužek: FKM tkanina, přítlačný kroužek, opěrný kroužek: FKM tkanina/PTFE |
Vysoká teplota, vysoký tlak |
Dobrý |
|
RC15-C |
V-kroužek: NBR, přítlačný kroužek, opěrný kroužek: NBR tkanina/PA/POM/PTFE |
Normální teplota, střední a nízký tlak |
Vynikající |
|
RC15-D |
V-kroužek: FKM, přítlačný kroužek, opěrný kroužek: FKM tkanina/PTFE |
Vysoká teplota, střední a nízký tlak |
Vynikající |
|
RC15-E |
V-kroužek: kombinace látky NBR+NBR, přítlačný kroužek, opěrný kroužek: látka NBR/PA/POM/PTFE |
Normální teplota, střední a vysoký tlak |
Velmi dobré |
|
RC15-F |
V-kroužek: kombinace tkaniny FKM+FKM, přítlačný kroužek, opěrný kroužek: tkanina FKM/PTFE |
Vysoká teplota, střední a vysoký tlak |
Velmi dobré |
|
RC15-G |
V-kroužek, přítlačný kroužek, opěrný kroužek: PTFE1/PTFE2/PTFE3/PTFE4 |
Vysoce teplotní a vysokotlaká korozivní média |
Normální |
|
RC15-H |
V-kroužek: PU, přítlačný kroužek, opěrný kroužek: PU/PA/POM/PTFE |
Normální teplota, střední a vysoký tlak |
Velmi dobré |
Předpisy pro montáž zkosení
|
Průměr tyče d |
Délka zkosení Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
＞500 |
12.5 |
Těsnění ve tvaru V lze upravit v axiálním rozměru nastavením těsnění pro dosažení optimálního těsnění a tření. Počáteční opotřebení po dlouhodobém provozu lze prodloužit úpravou axiálního rozměru. Doporučená konstrukce pro axiální rozměr nastavitelné dutiny těsnění je 1,025 l s rozsahem nastavení 7,5 % l.
