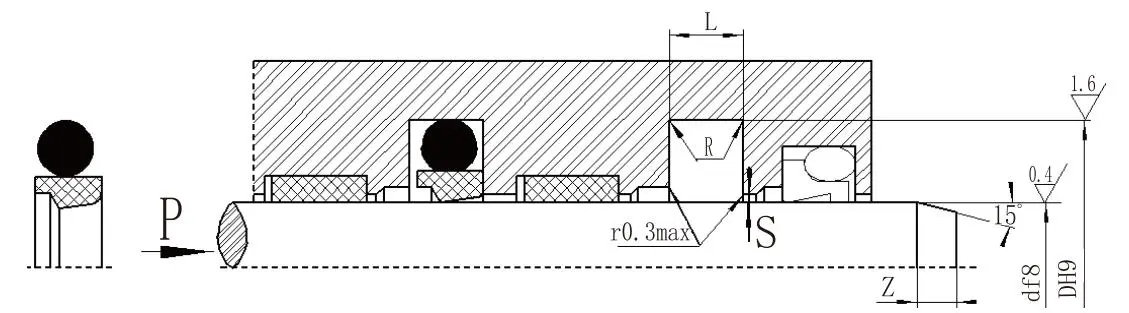

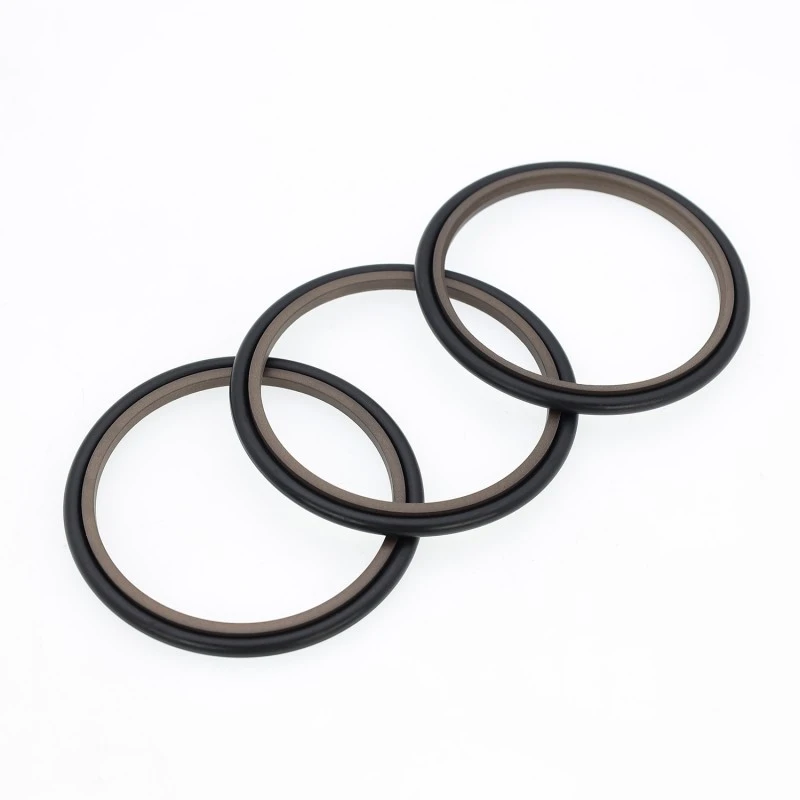

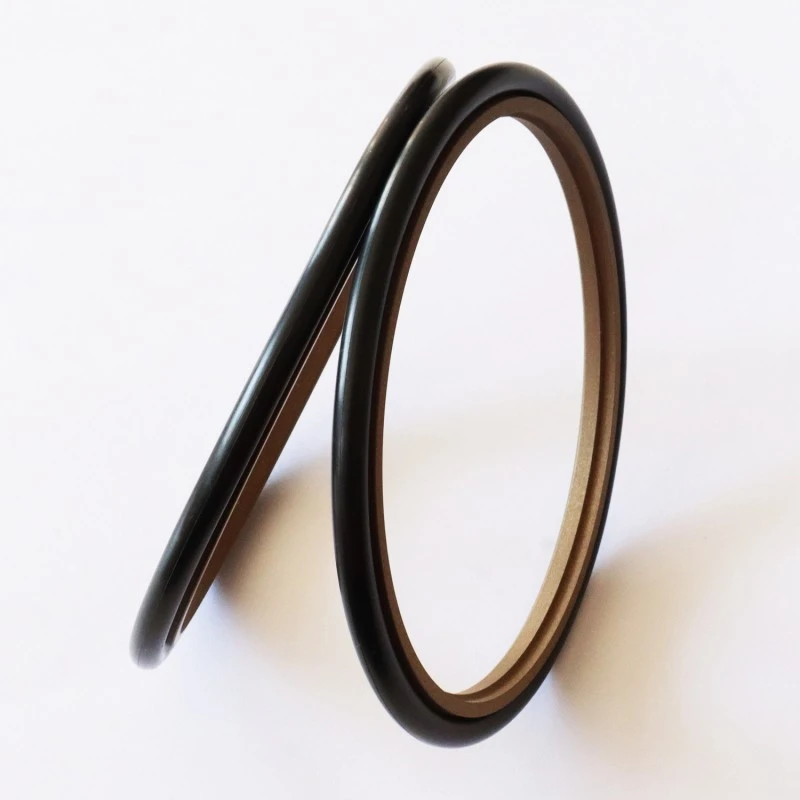

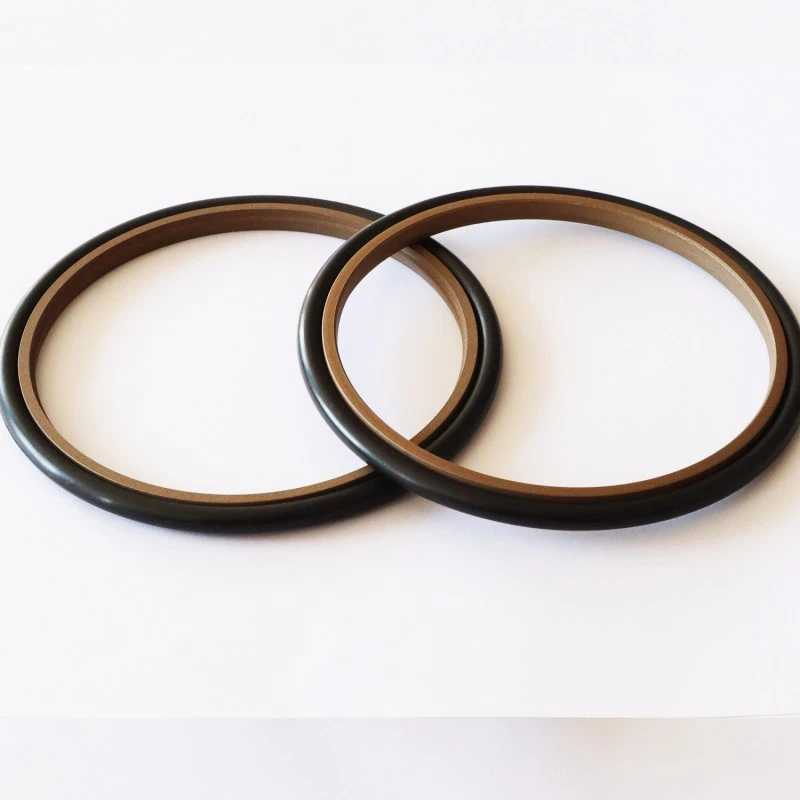

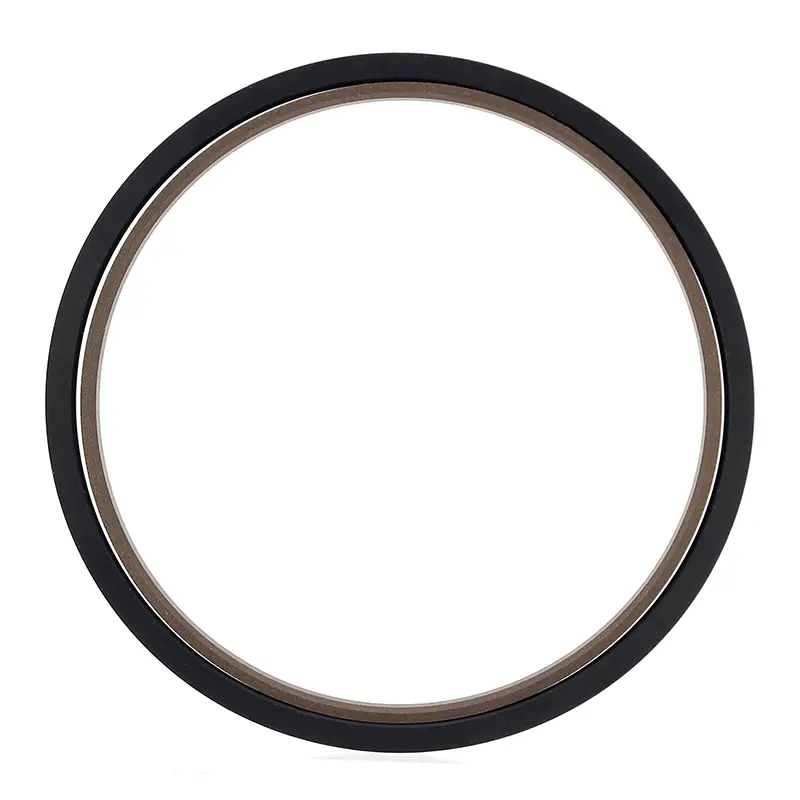

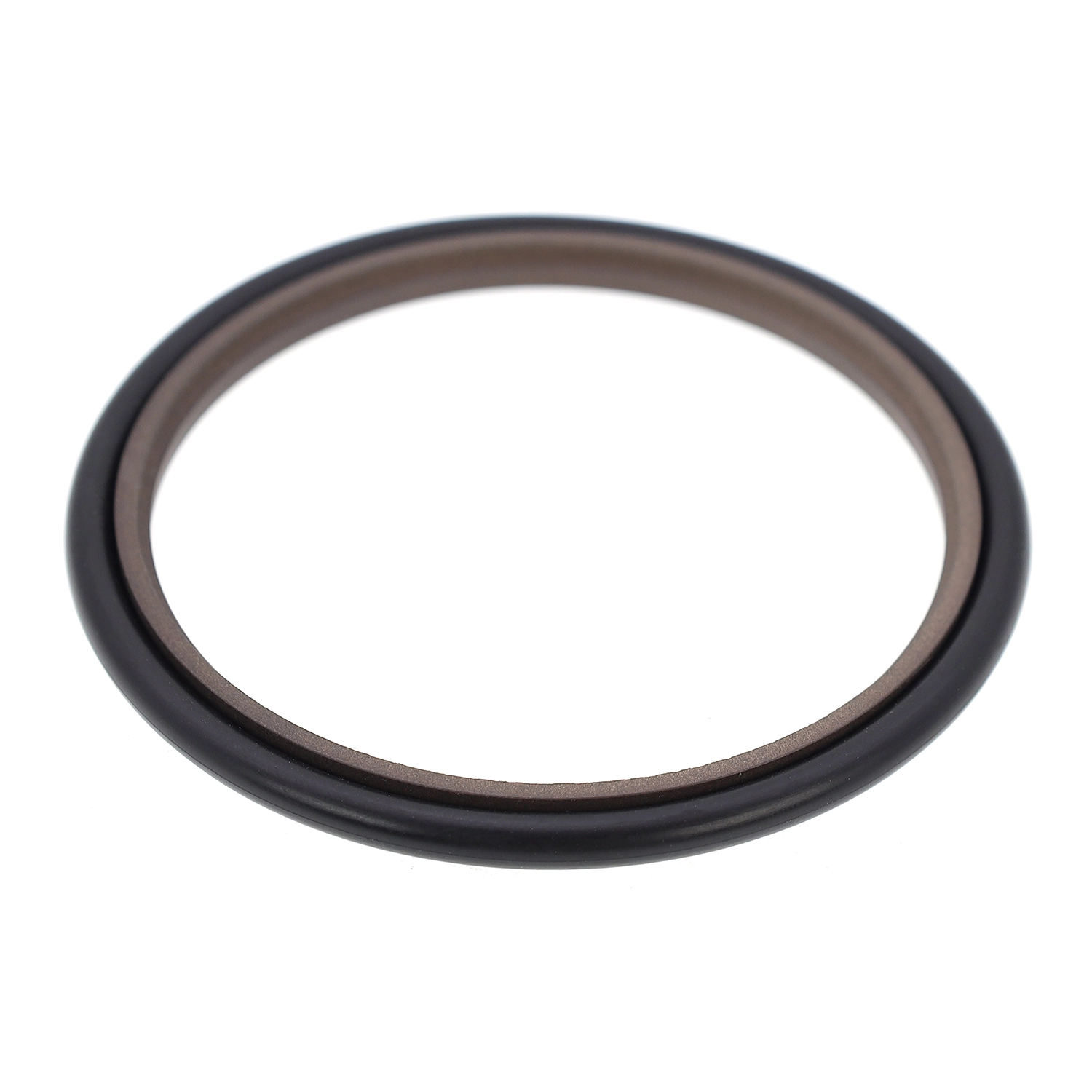

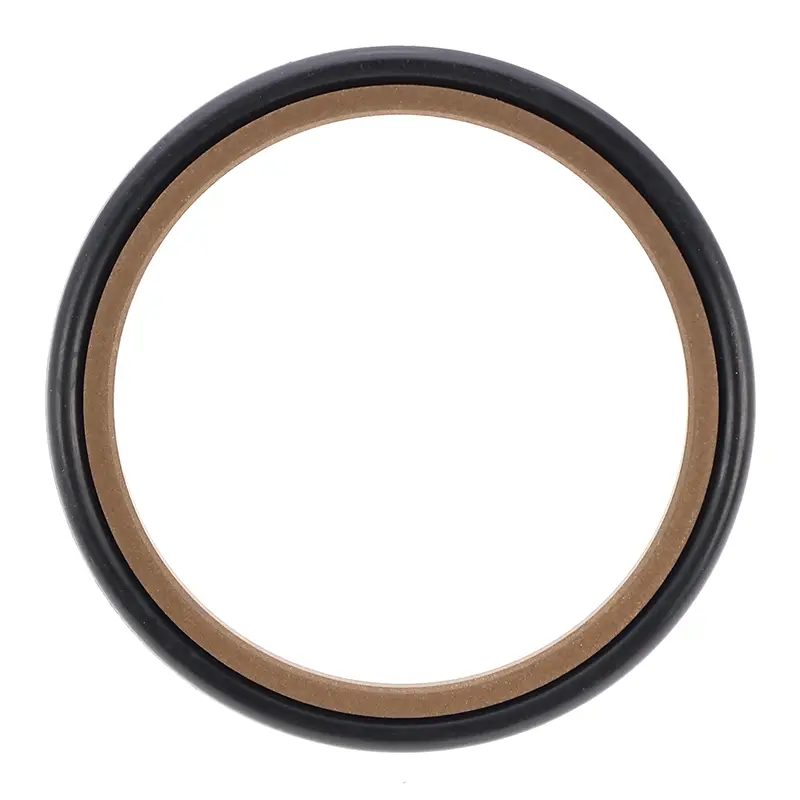

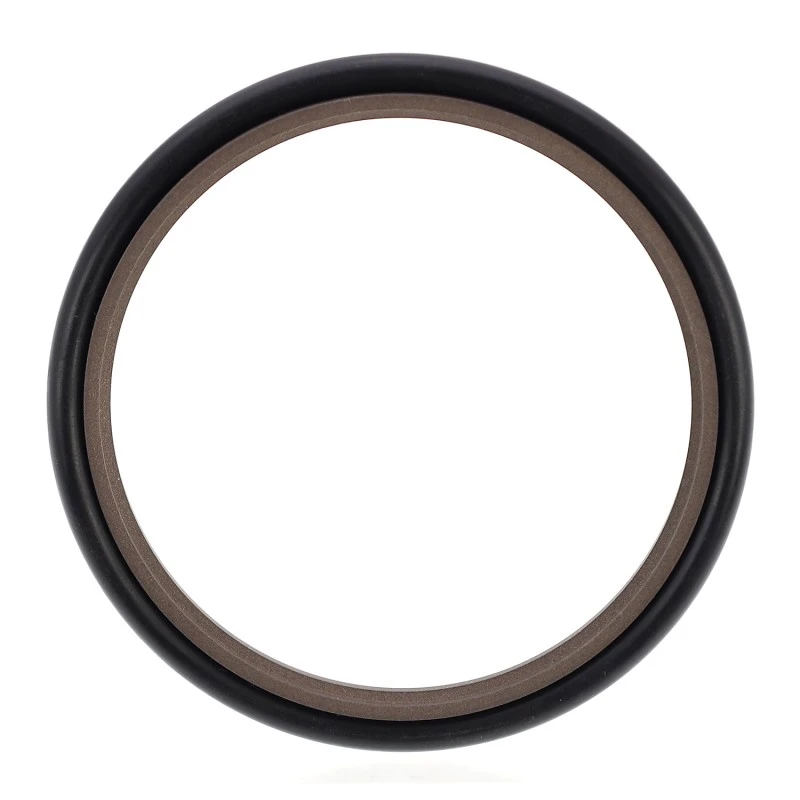

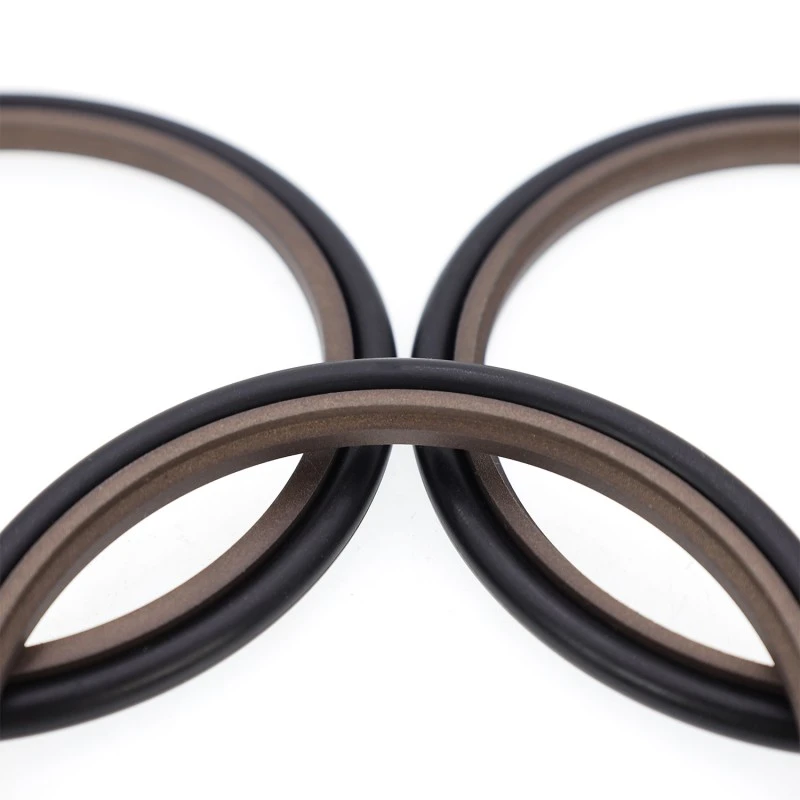

Stupňovité těsnění se skládá z stupňovitého těsnicího kroužku plněného PTFE a O-kroužku, vhodného pro jednosměrné tlakové těsnění v hydraulických aplikacích s vratným pohybem. O-kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Obvykle se používá ve spojení s vodicím kroužkem. Pro průměry tyčí menší než 30 mm by měla být použita konstrukce s dělenou (otevřenou) drážkou.
Vlastnosti:
1. Nízké tření, nízký startovací odpor, hladký pohyb, rovnoměrné dynamické a statické tření a žádné tečení;
2. Stabilita vysokého tlaku při tlaku a drsných podmínkách;
3. Dlouhá životnost, vhodná pro bezolejová mazací těsnění;
4. Vhodné pro těsnění médií s nízkou viskozitou, jako je voda;
Platné provozní podmínky (extrémní hodnoty by se neměly objevit současně)
|
Tlak Mpa |
Teplota ℃ |
Rychlost m/s |
Střední |
|
≤60 |
-35~+100 (odpovídající O-kroužek NBR) |
≤6 |
Hydraulický olej na minerální bázi, kapalina zpomalující hoření (HFA/HFB), voda atd. |
|
-20~+200 (odpovídající O-kroužek FKM) |
Výběr materiálu
1. Dostupné materiály O-kroužků: R01 Nitril-butadienový kaučuk (NBR), fluorkaučuk RO2 (FKM) atd.
2. Materiály těsnících kroužků: PTFE2, PTFE3, PTFE4, PU atd.
Příklad objednávky
Objednávka Model: RC11-40x55.1x6.3-PTFE3-R01
Model objednávky: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Průměr tyče x Průměr drážky x Šířka drážky PTFE3 (upravený PTFE) Kód materiálu: R01, R02 - Kód materiálu O-kroužku
