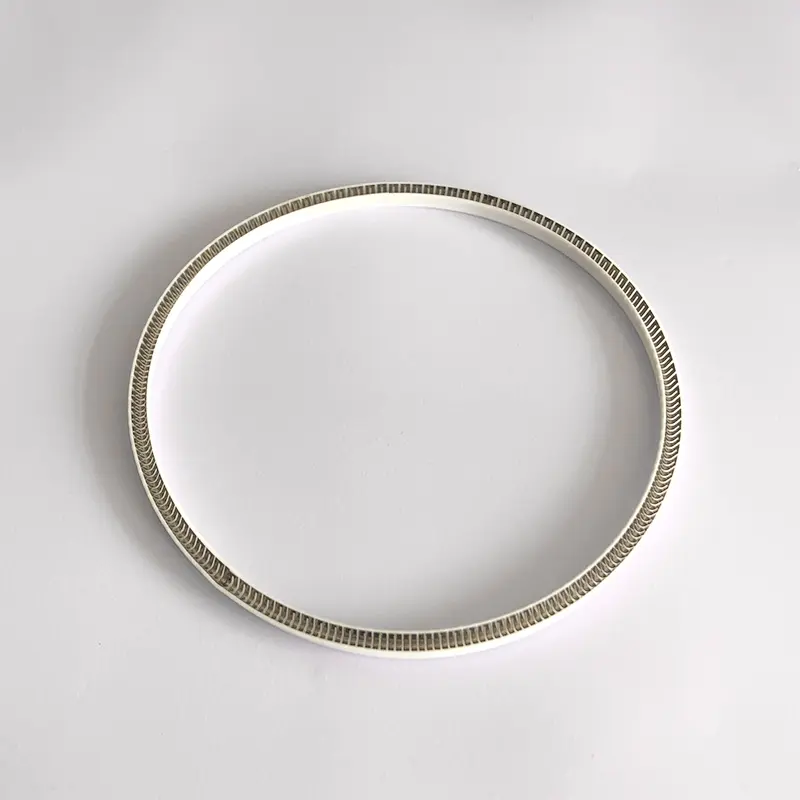

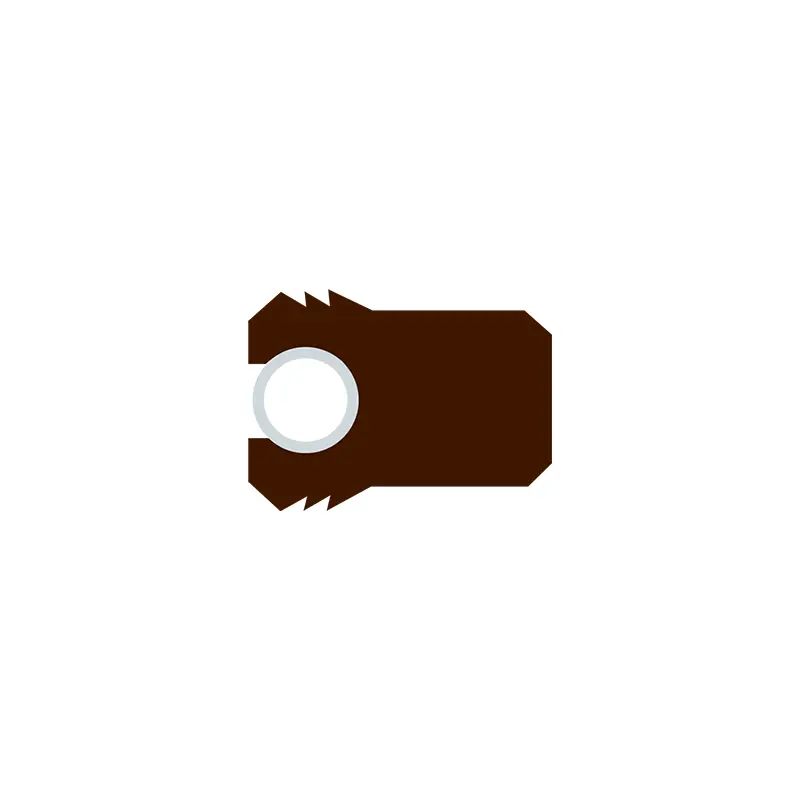

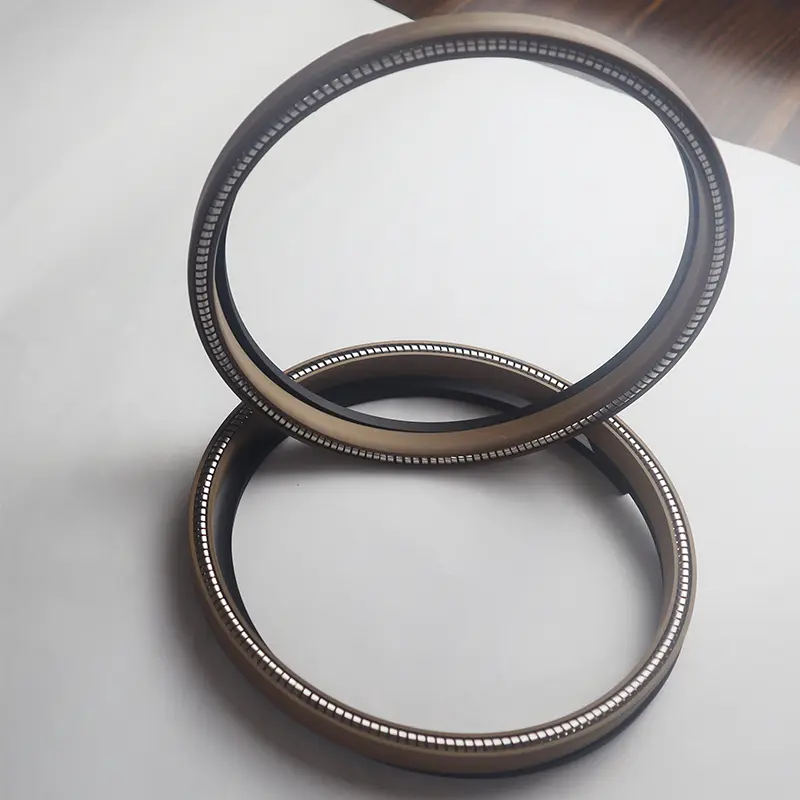

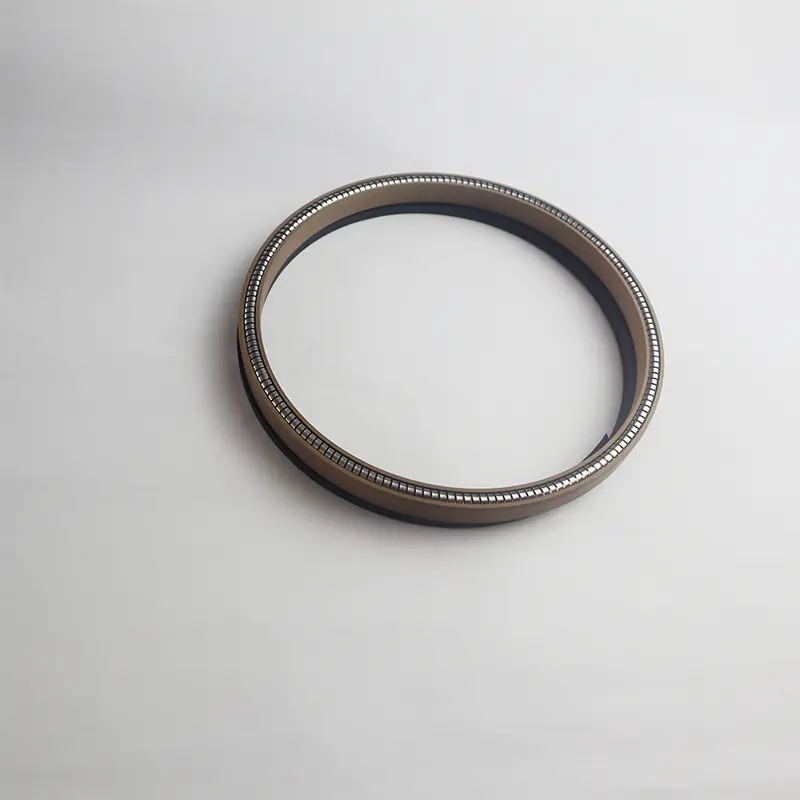

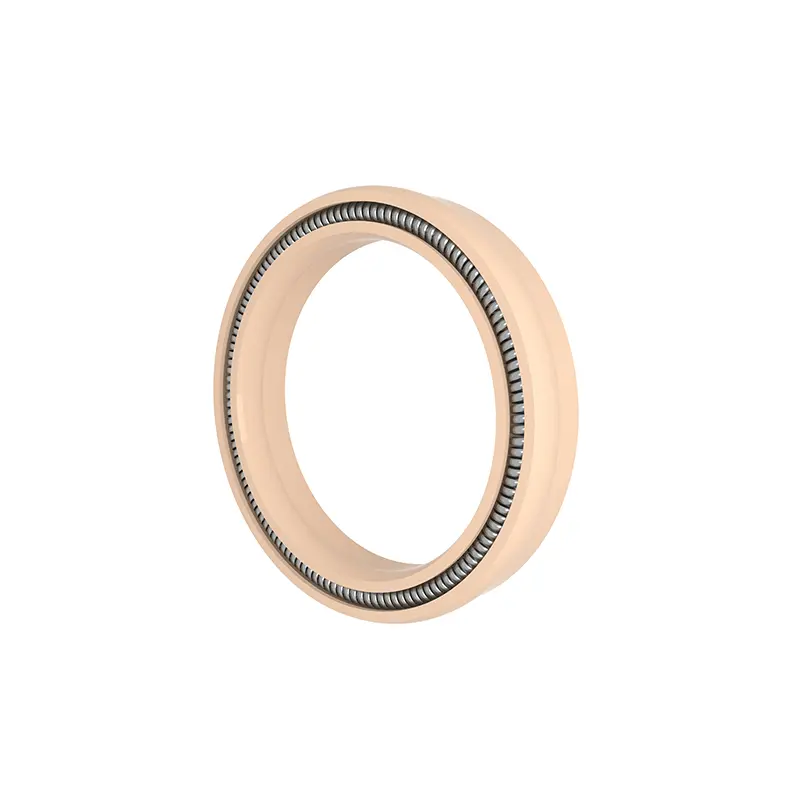

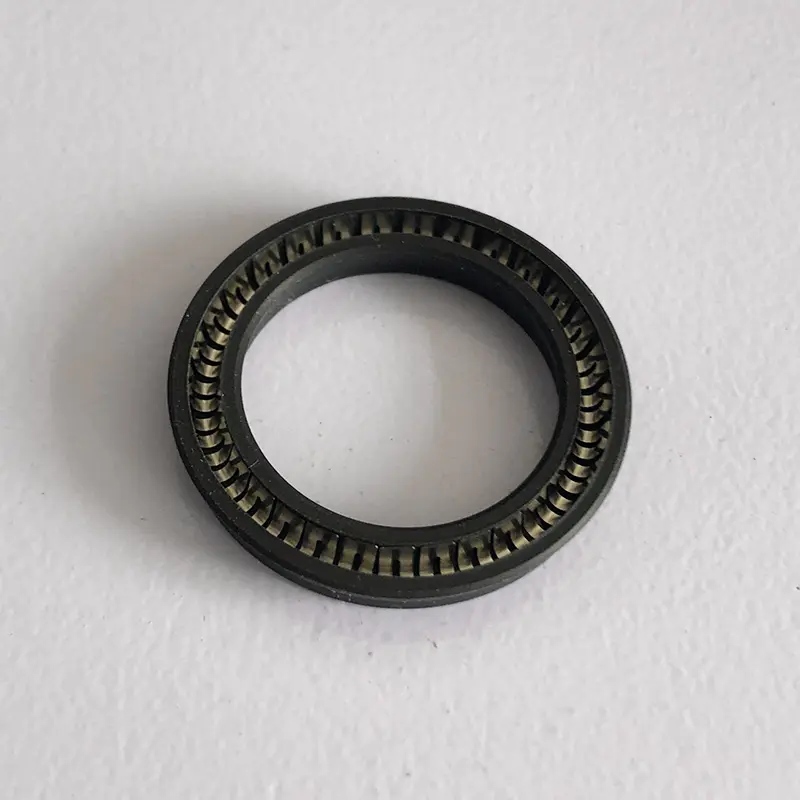

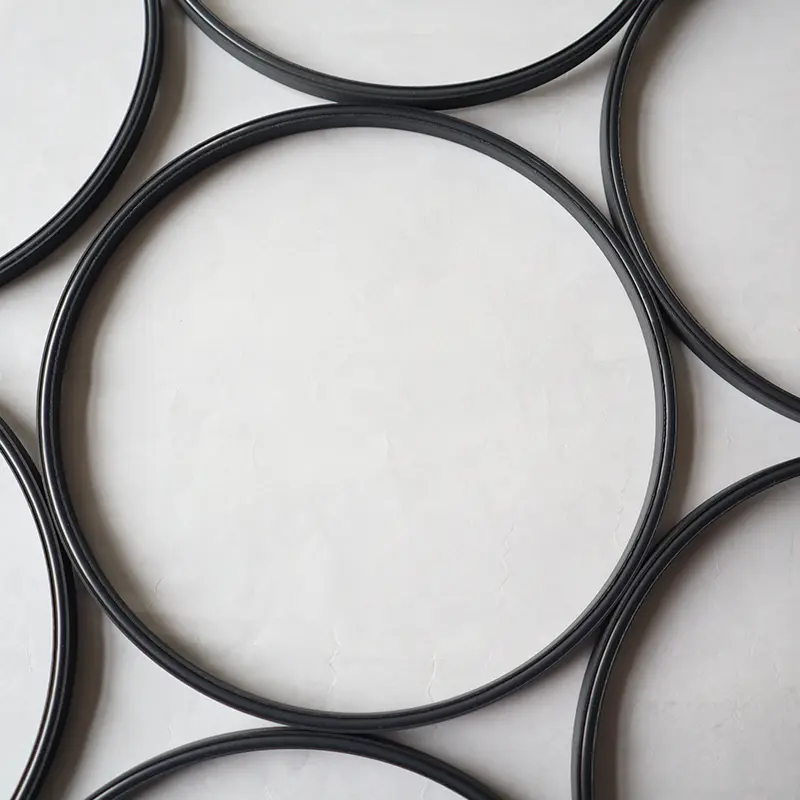

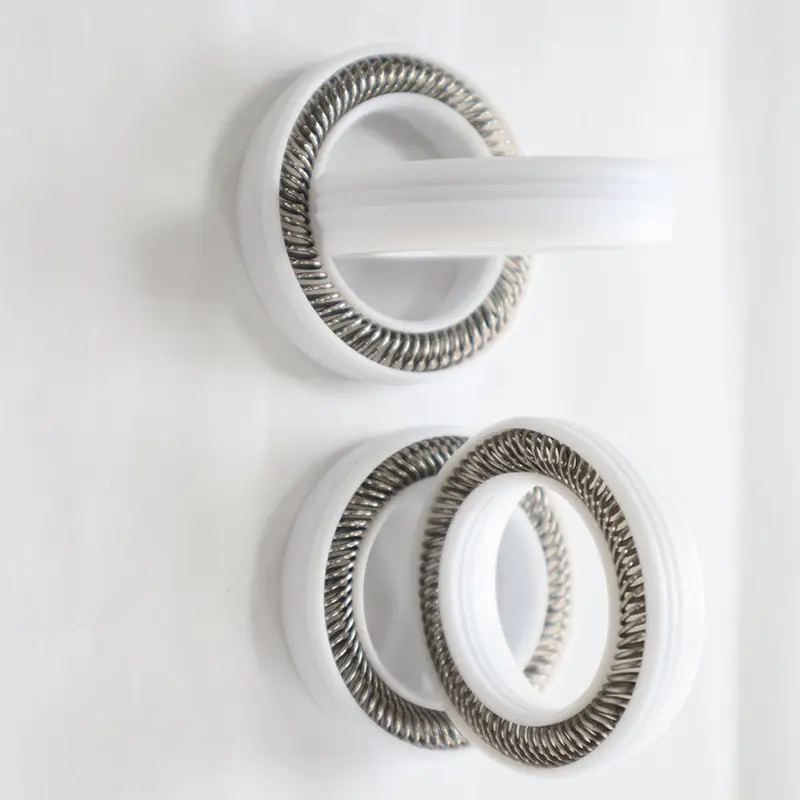

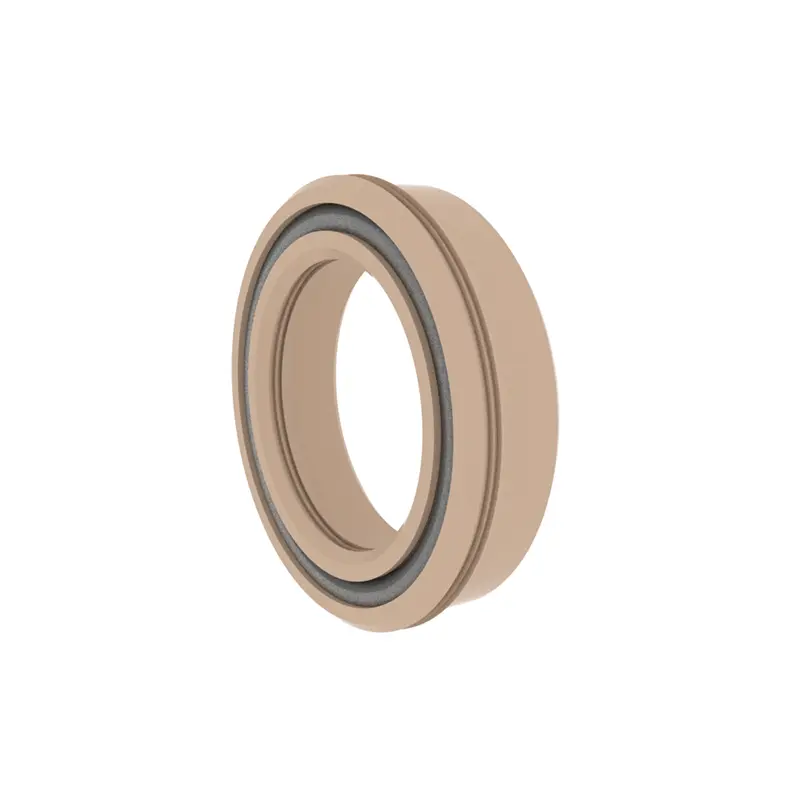

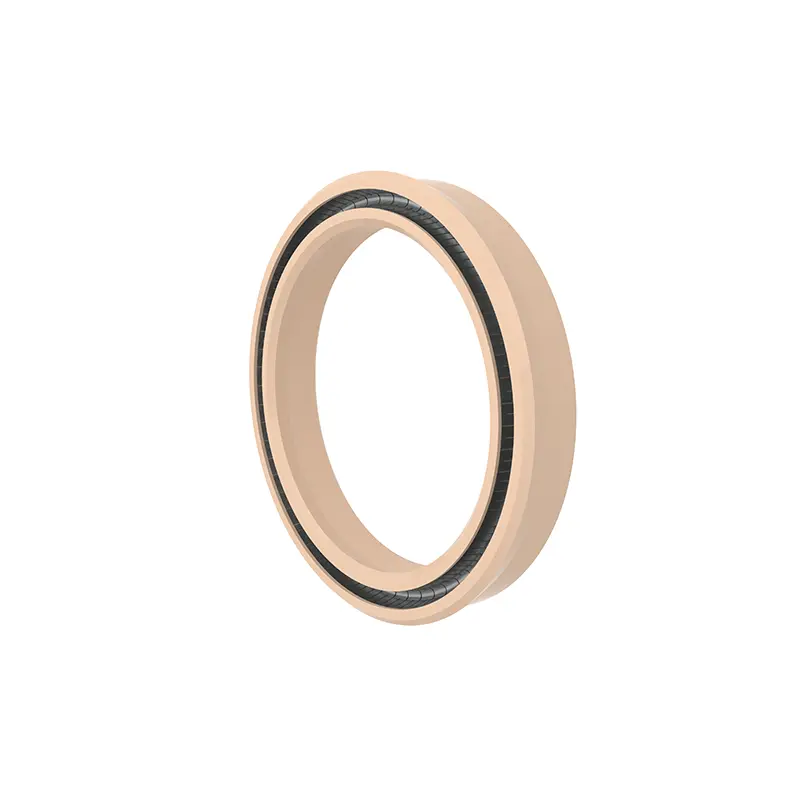

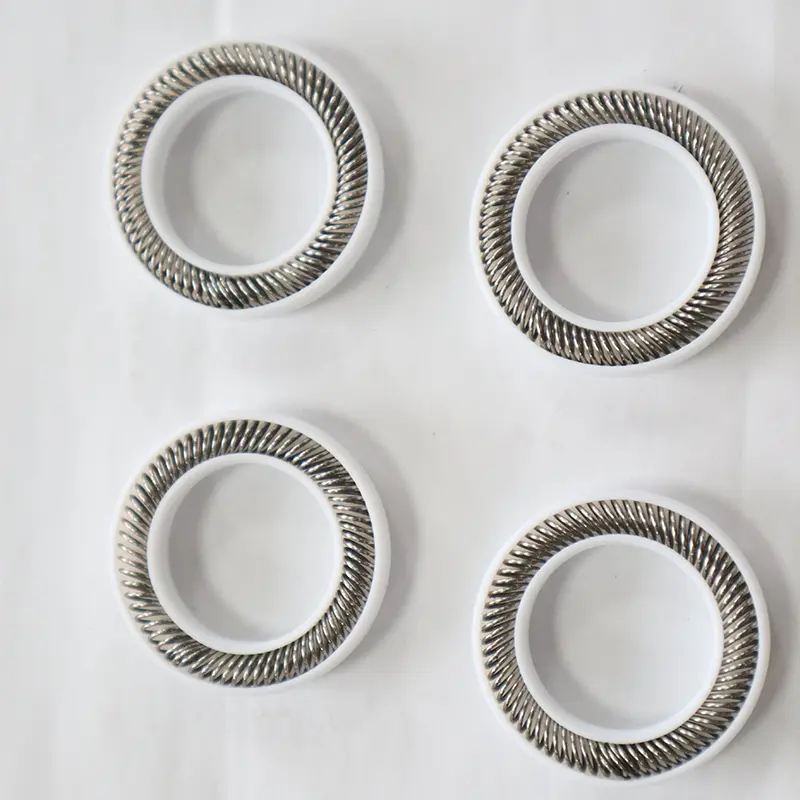

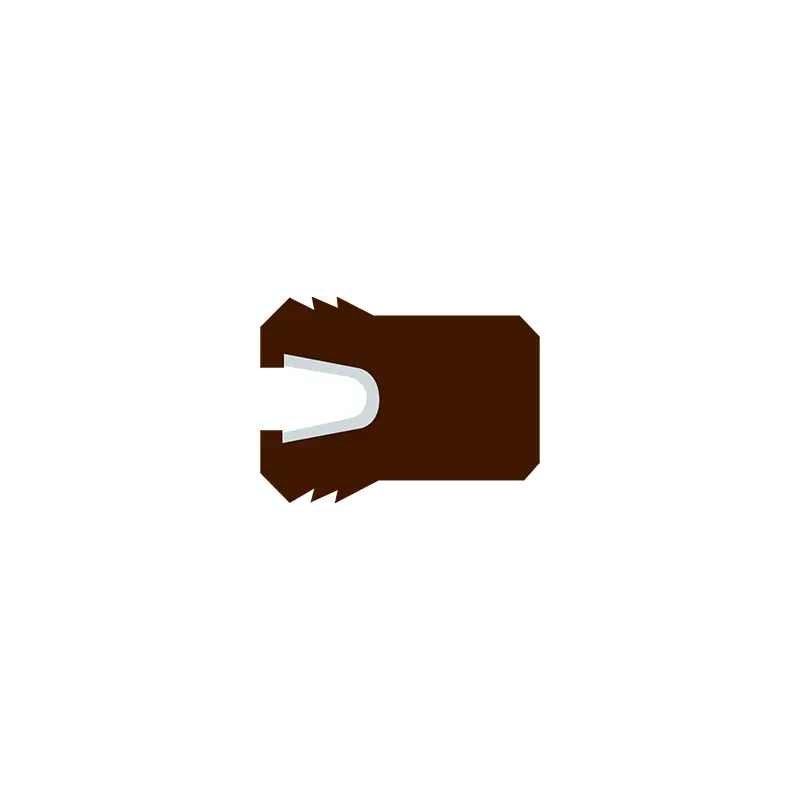

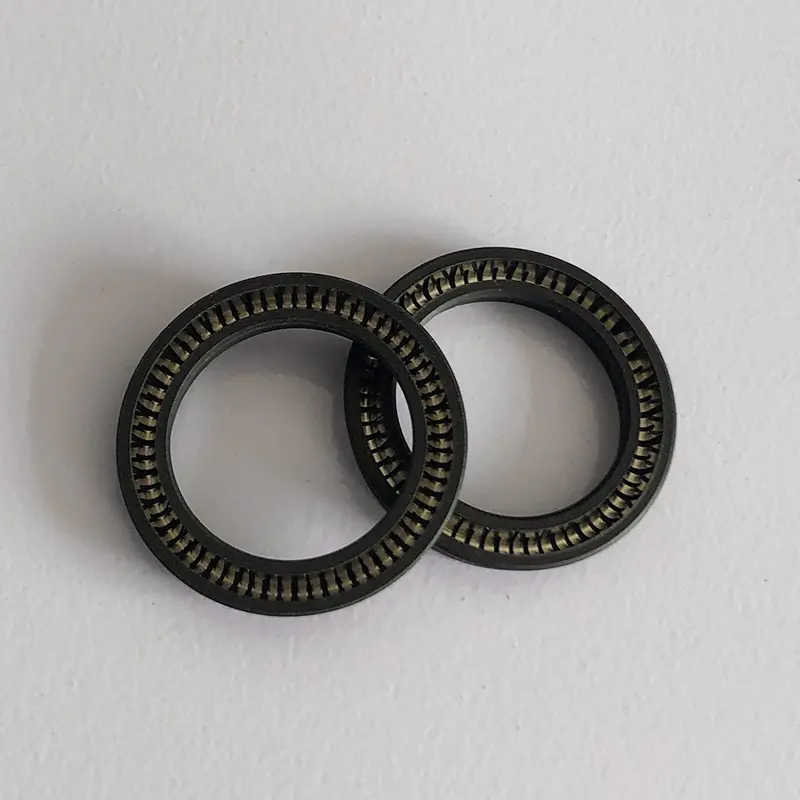

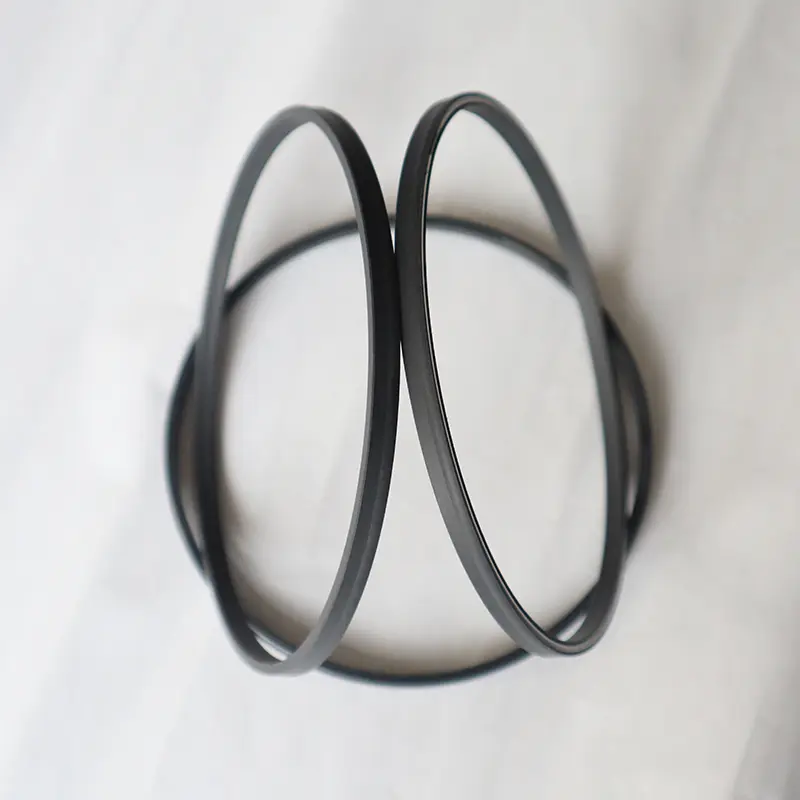

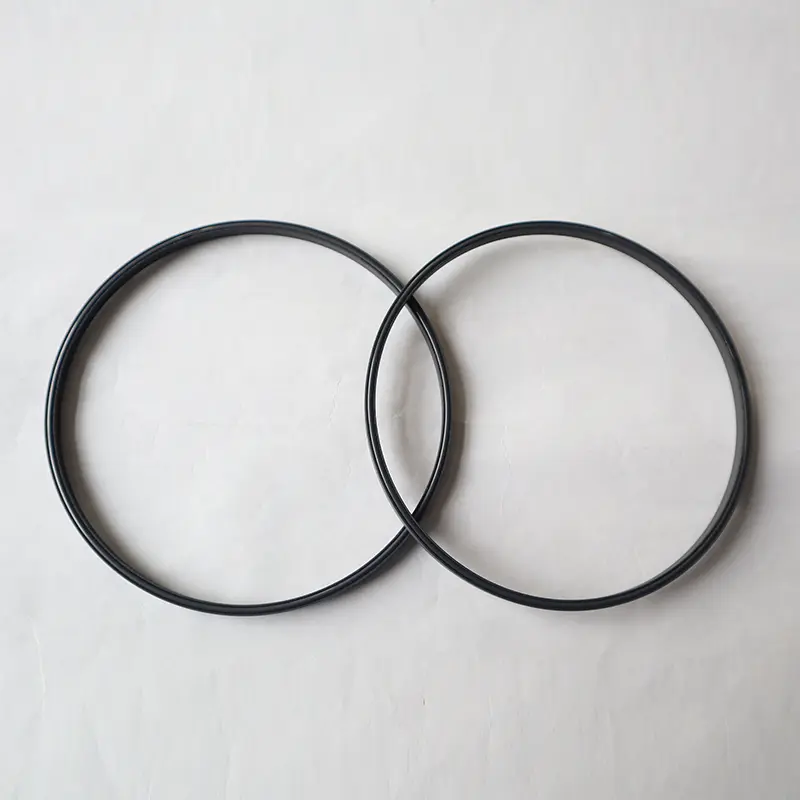

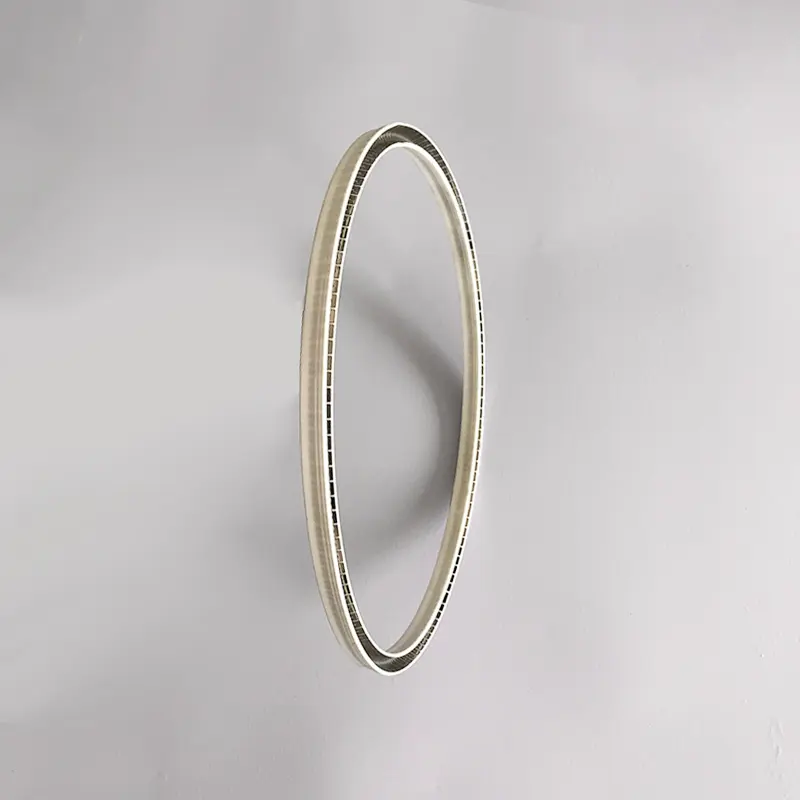

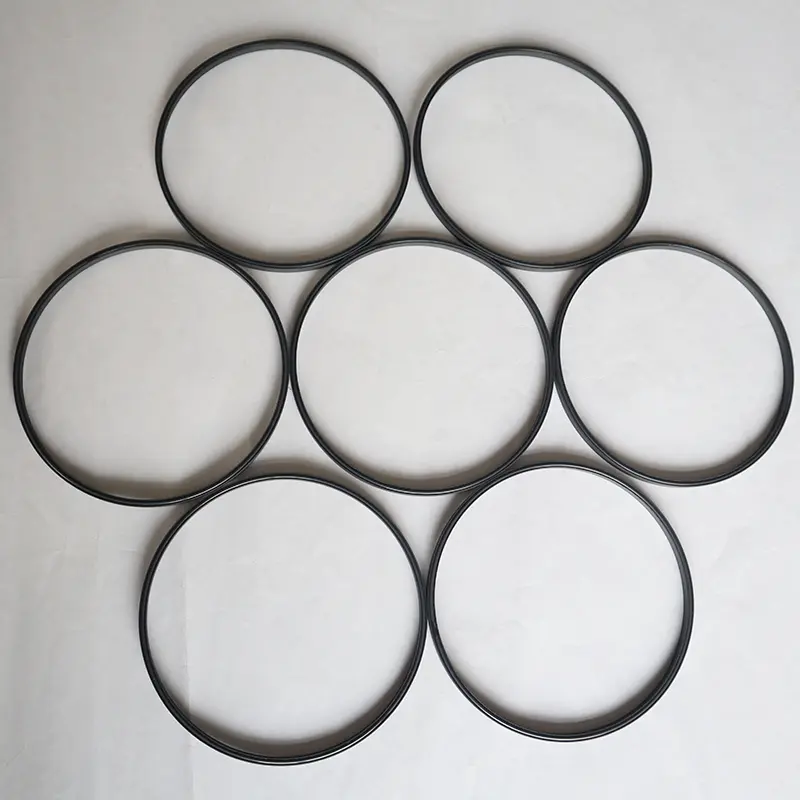

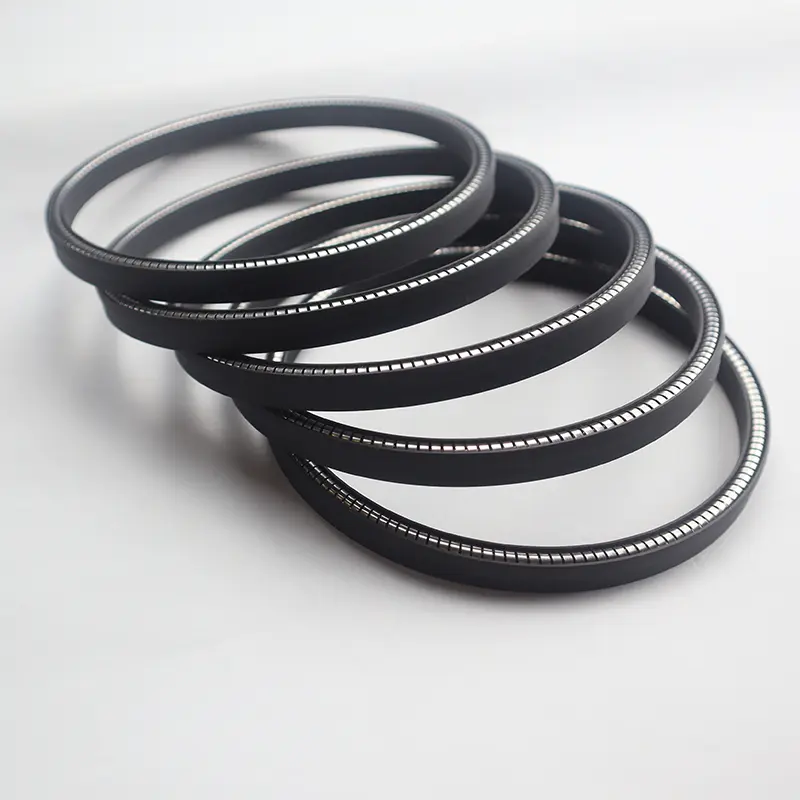

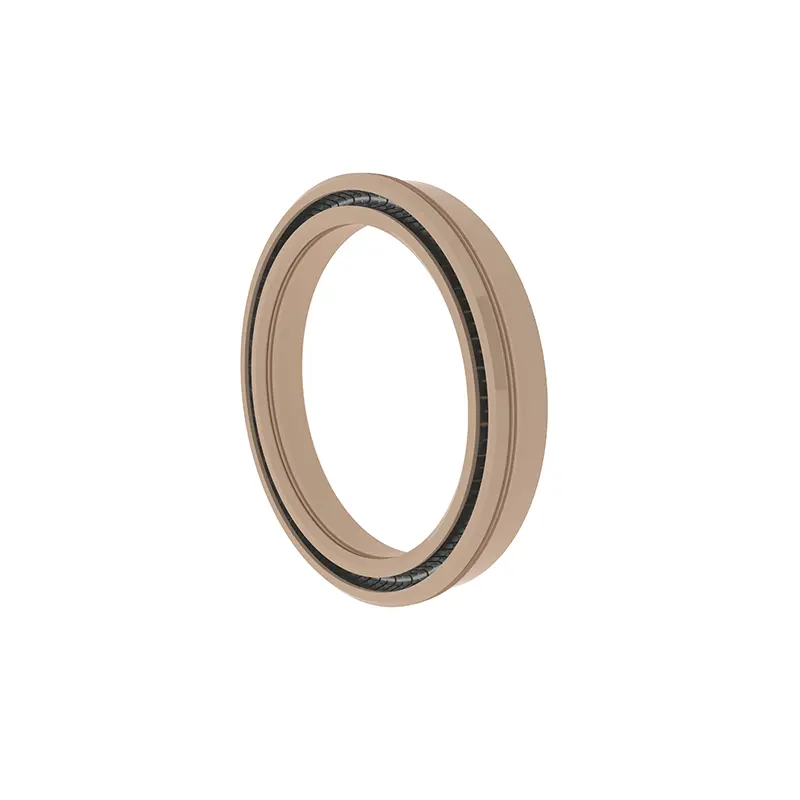

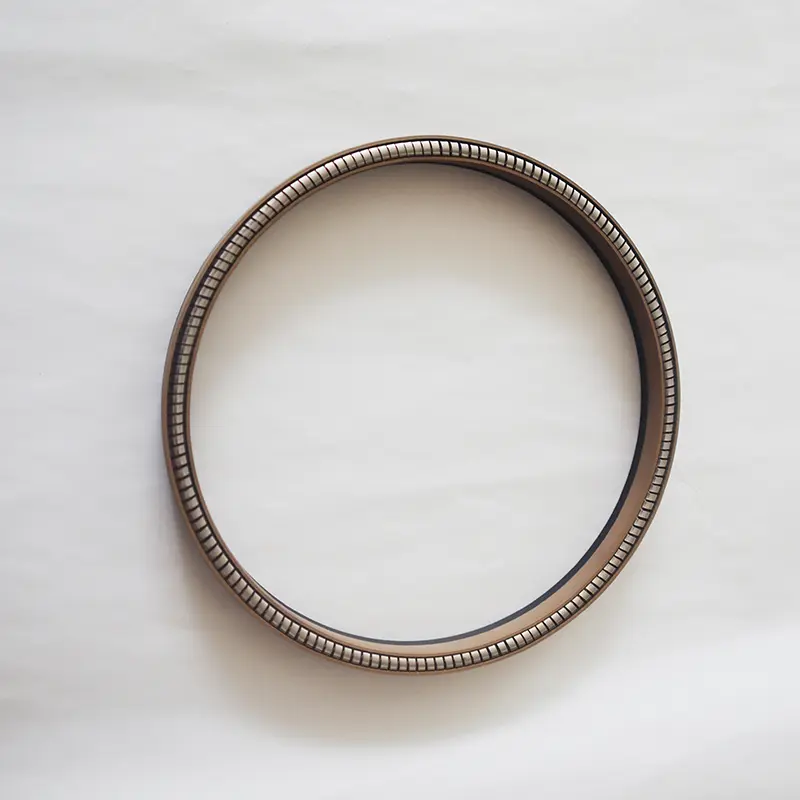

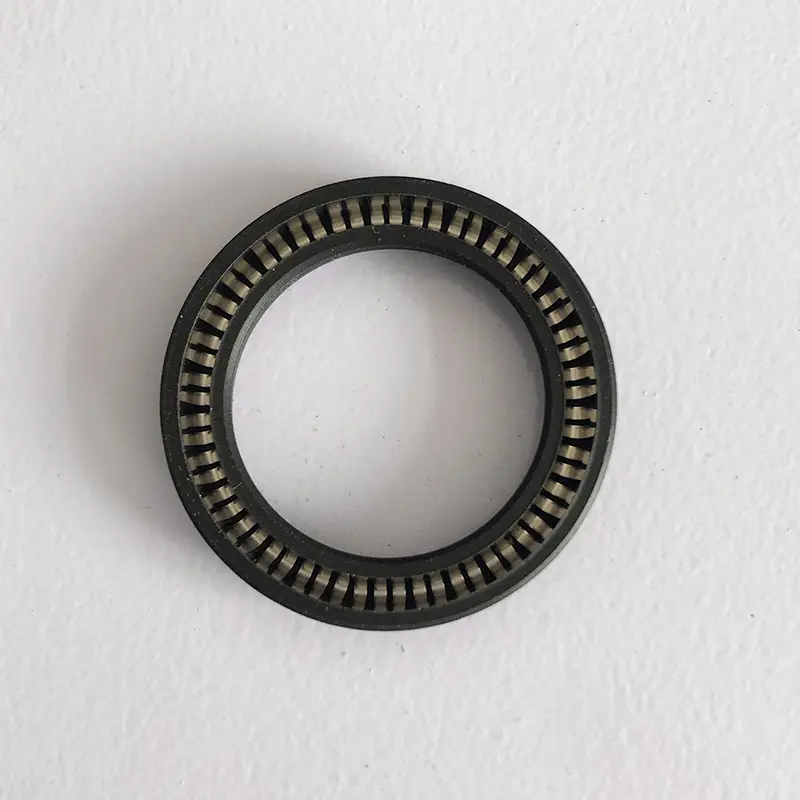

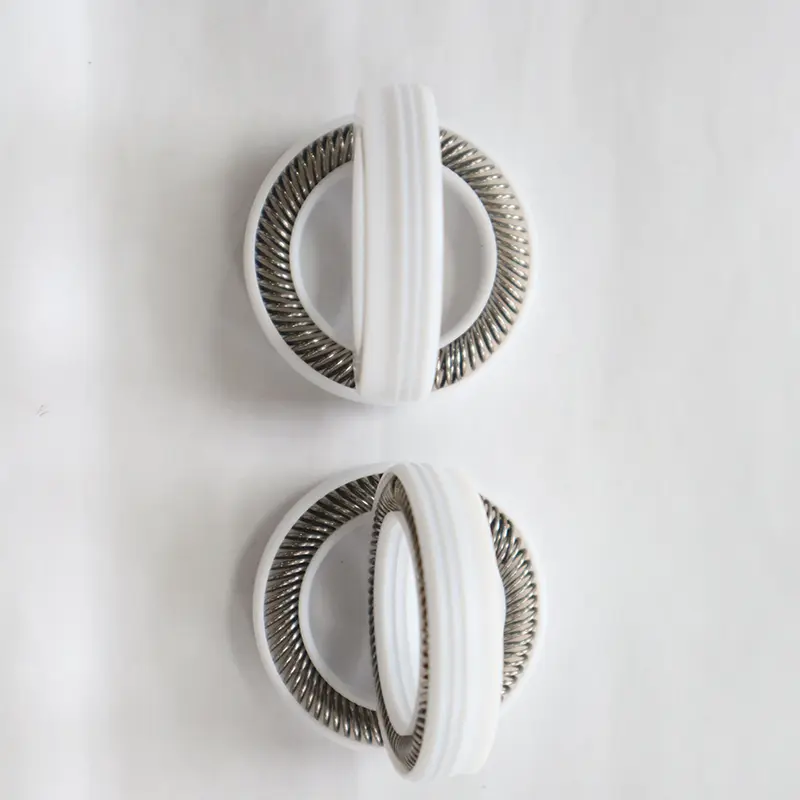

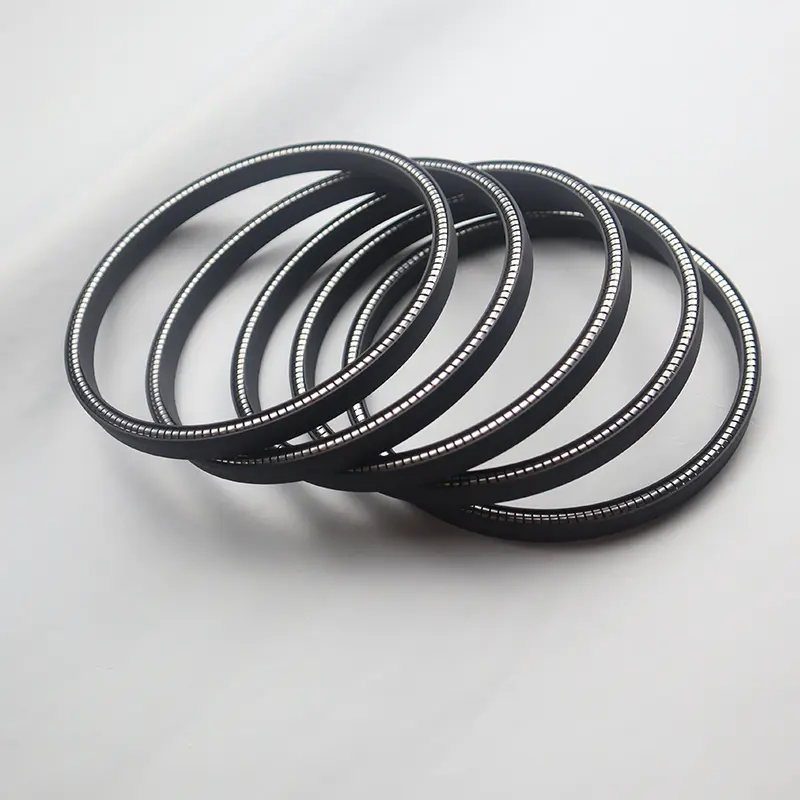

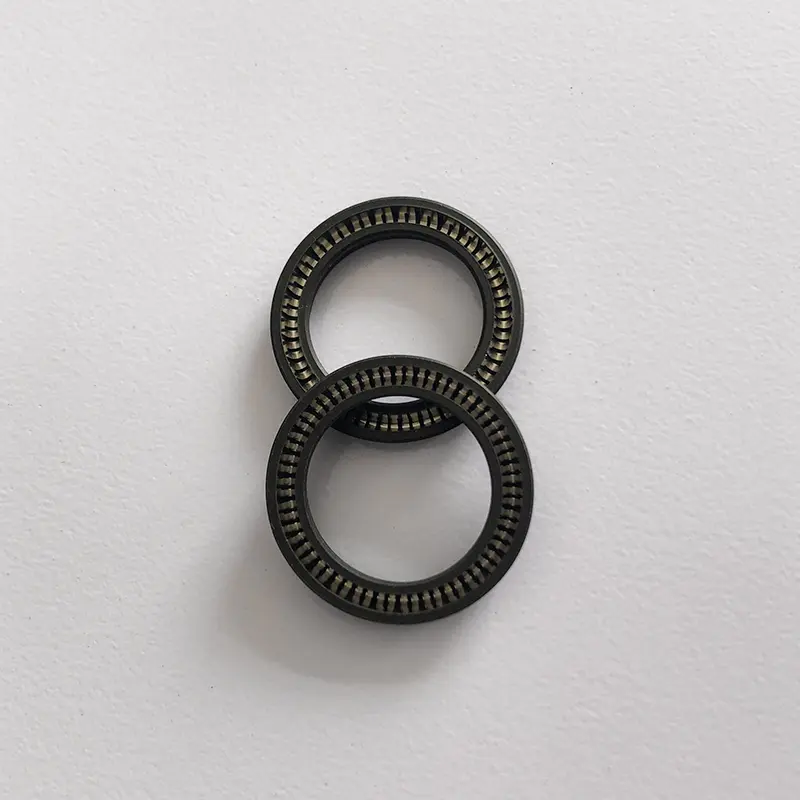

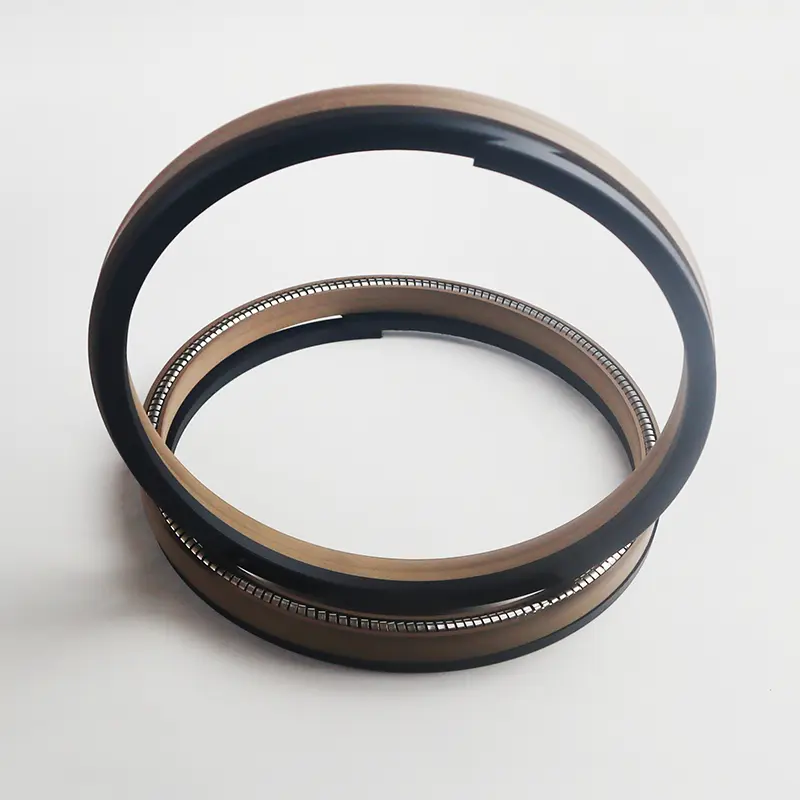

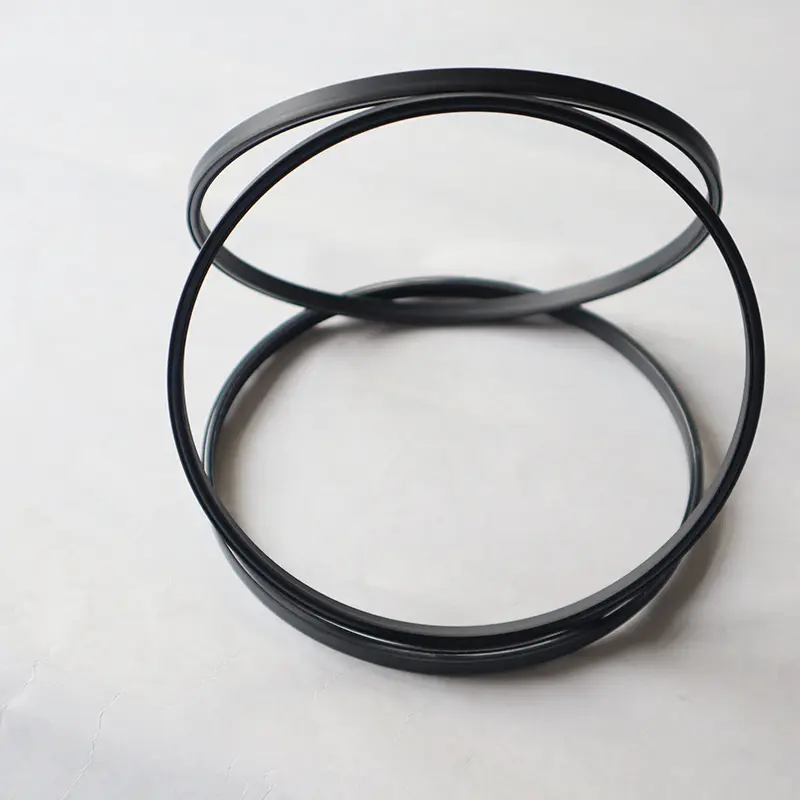

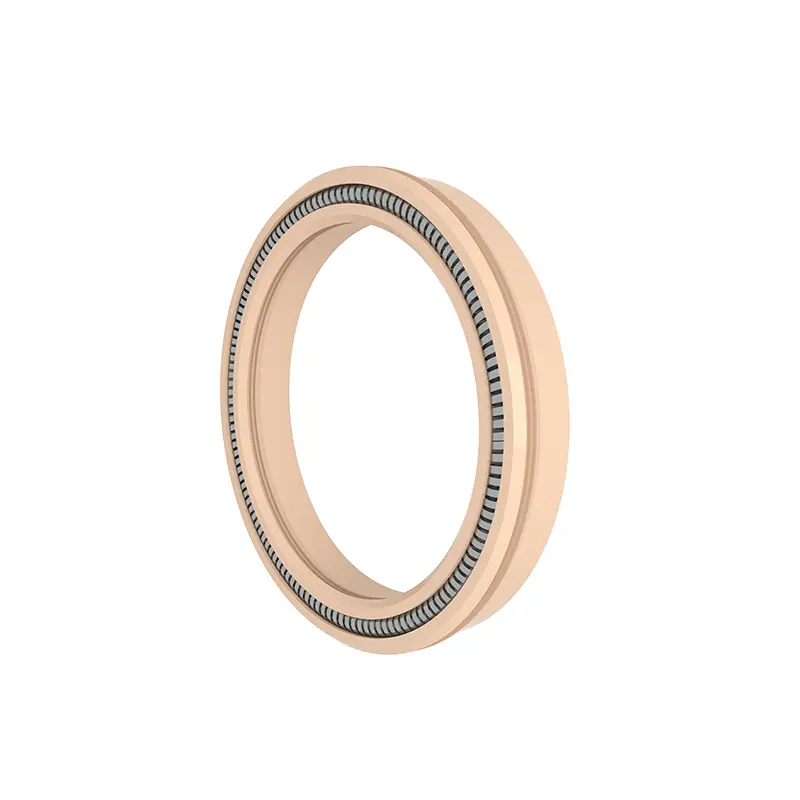

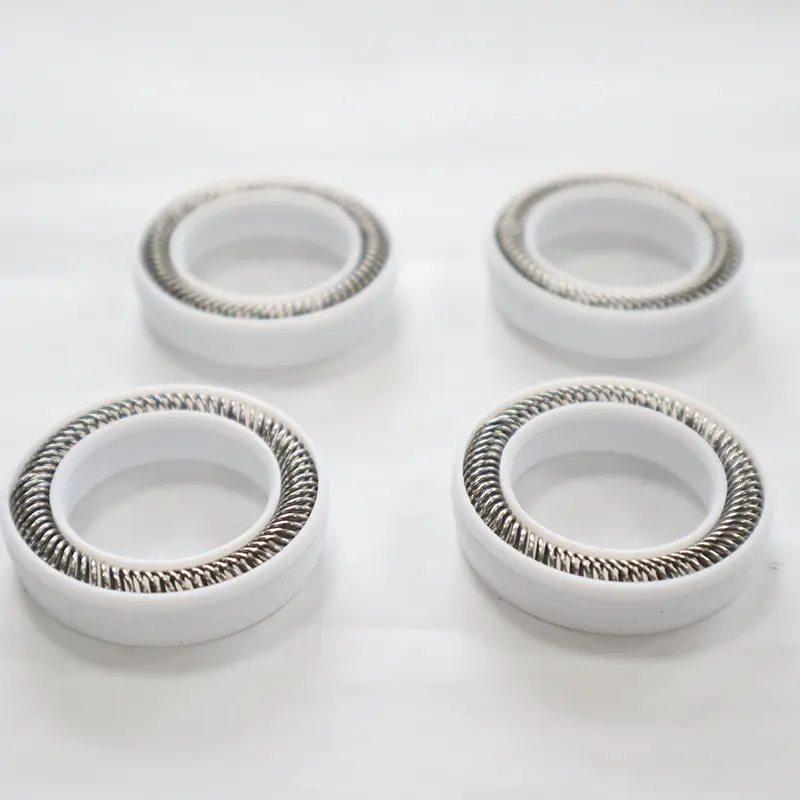

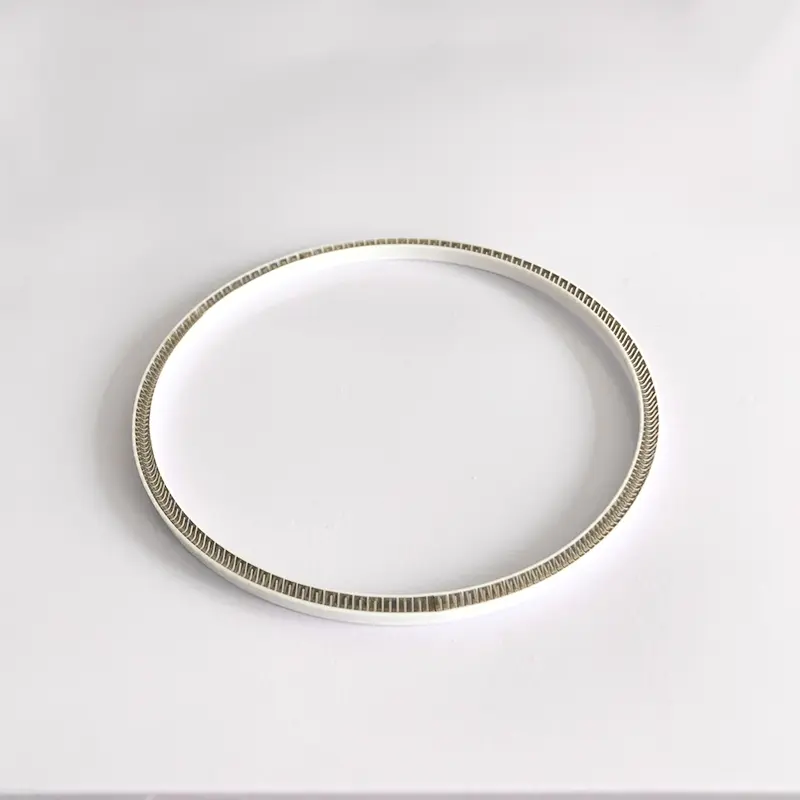

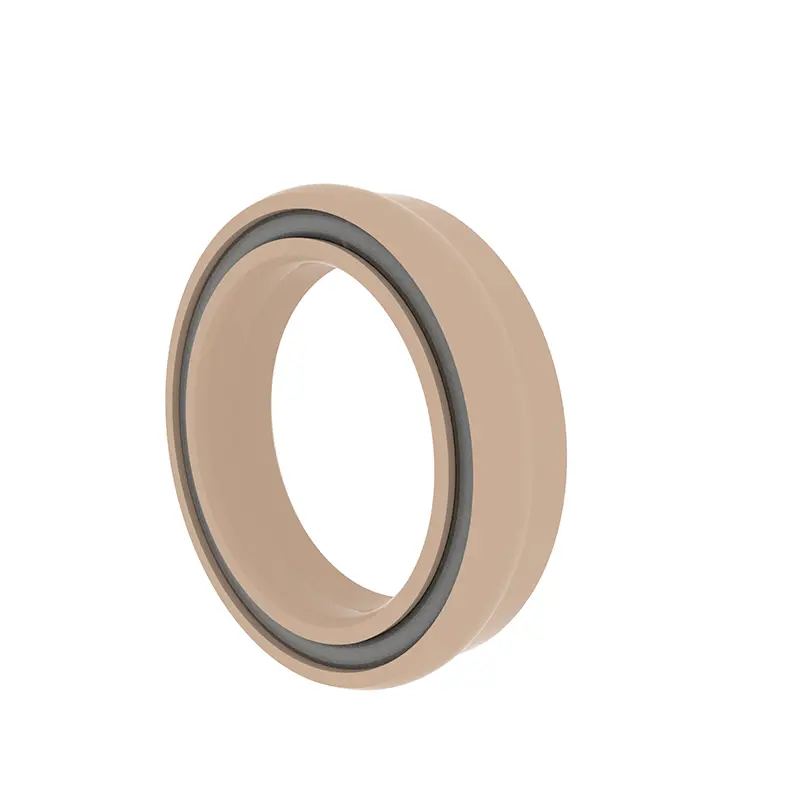

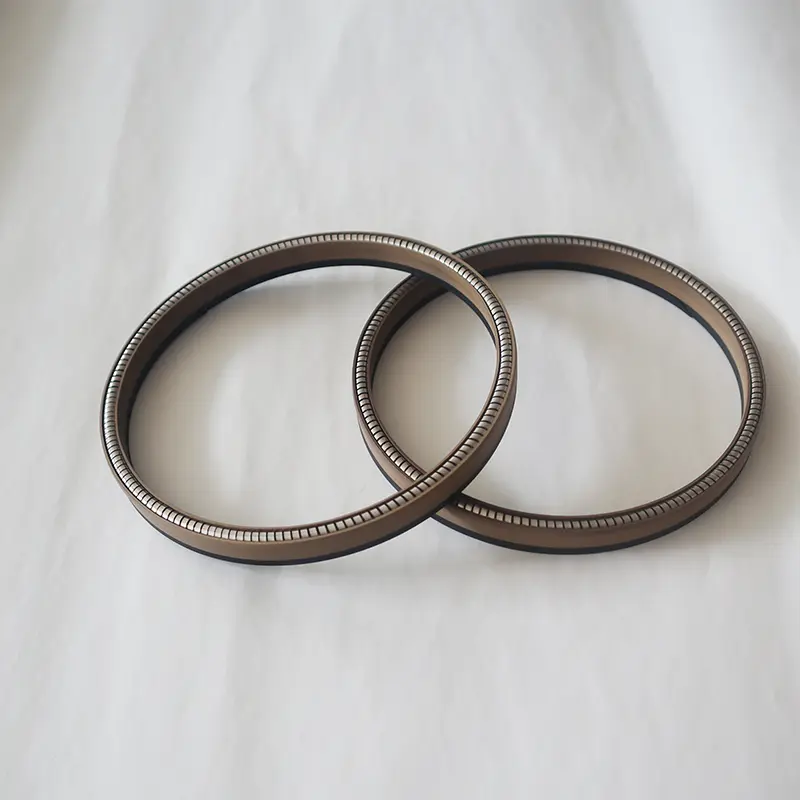

Naše univerzální pečeť na energii FS je vysoce výkonná univerzální těsnění na energii pro otvor hřídele se symetrickou strukturou a univerzální dírou hřídele, která je vhodná pro různé průmyslové scénáře. Tato řada produktů je rozdělena do typu, typu B, typu B, typ C, typu D a typu DO. Mezi nimi, typ a typ typ adoptujte vysoce funkční plastový a potažený kombinace O-kroužku, která má vynikající odolnost médií; Typ C, typ d a typ Přijměte strukturu ozubené rty, abyste dále zlepšili schopnost těsnění, zejména vhodné pro vysokotlaké pracovní podmínky s tlakem přesahujícím 40MPA.
Univerzální těsnění na energii na energii FS podporuje celou řadu materiálů s těsnicími prsteny (jako jsou PTFE, UPE, PK atd.) A nerezové oceli (volitelné ve tvaru V nebo ve tvaru písmene V) a mohou provádět vynikající výkon v různých médiích a pracovních podmínkách. Univerzální design otvoru hřídele zjednodušuje proces výběru a instalace a je široce používán ve vysokotlakých hydraulických systémech, pneumatických zařízeních a těsnění speciálních médií v polích chemické, ropné, energii atd. Pokud se chcete dozvědět více o univerzálním pružinovém těsnění pro otvor hřídele, můžete kdykoli kontaktovat ruichenovou těsnění.
Funkce a aplikace produktu:
Použitelné pracovní podmínky (mezní hodnoty by se neměly objevit současně)
| Tlak MPA | Rychlost m/s | Teplota ℃ | Střední | |
| <40, použitelná šířka drážky l > 40MPA, použijte prosím šířku drážky L1 | <10 | Protože/do -35 ~+250 | Ostatní -200 ~+250 | Všechny kapaliny, chemikálie, plyny |
Výběr materiálu

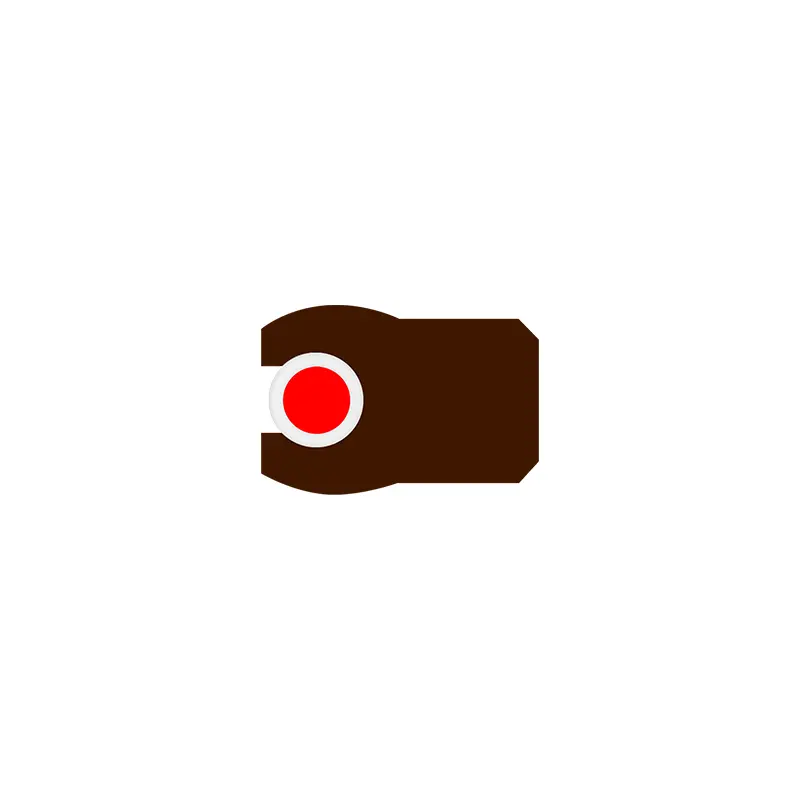

1. BO, DO ELASTOMER: Potahovaný O-kroužek.
2. Materiál těsnicího kroužku: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atd.

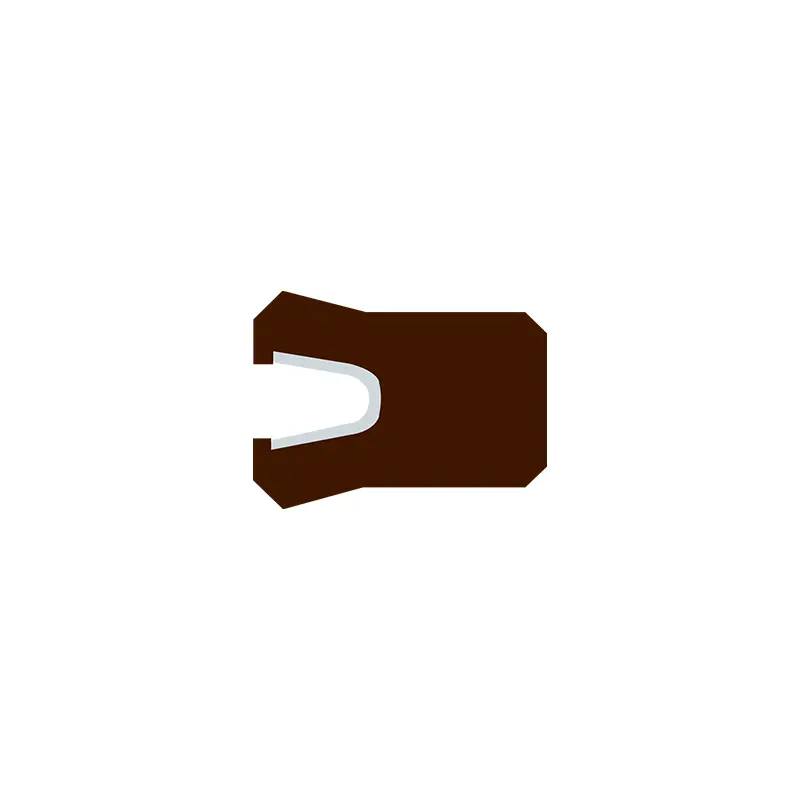

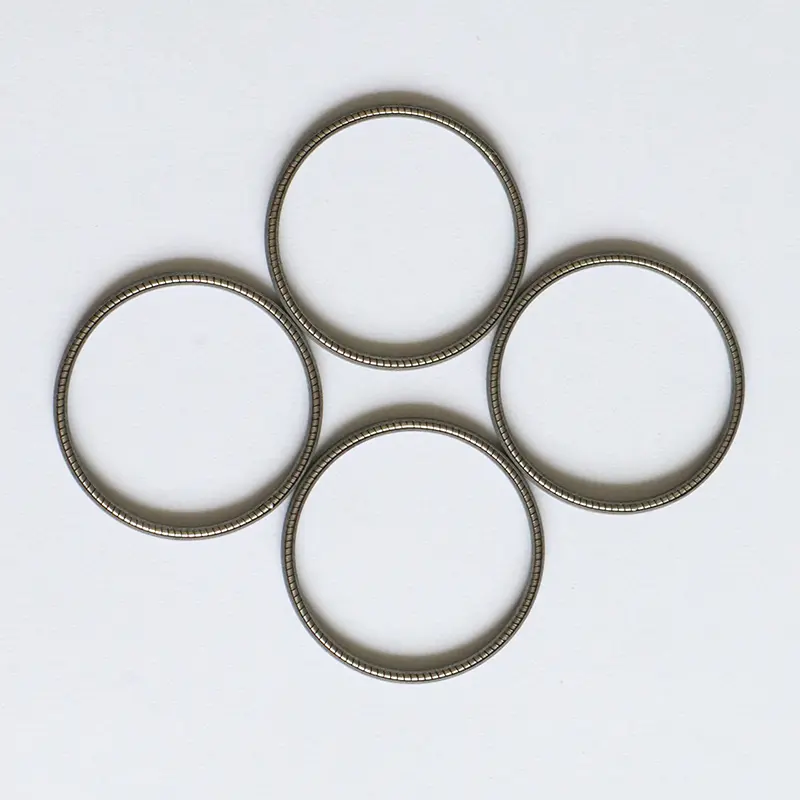

3. Nerezové pružiny si mohou vybrat prameny ve tvaru O a prameny ve tvaru písmene V.
Příklad objednávání
FS-A-40*46*4,7-PTFE4 D*D*L A typesové těsnění, těsnicí prstencový materiál je PTFE4,
FS-BO-40*46*4,7-PTFE4, D*D*L L-typ těsnění, těsnicí prstencový materiál je PTFE4, s povlakem O-kroužek
Specifikace (všechny velikosti v rozsahu parametrů jsou k dispozici)
| d | D | L+0,2 | L1+0,2(Použitelné pro tlak> 40MPA) | Radiální vůle SMAX | Délka zkosení ZMIN | Rmax | |
| <20MPA | <40MPA | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Poznámka: Požadované specifikace nejsou v této tabulce uvedeny. Kontaktujte nás.
Můžeme dodávat výrobky maximálně 1600 mm.
