Koncová příruba pružina na energii, která jsme spustili, zahrnují různé modely, z nichž každá má vlastní subdivize. Všechny jsou přísně rozvinuté, vyrobeny a testovány.

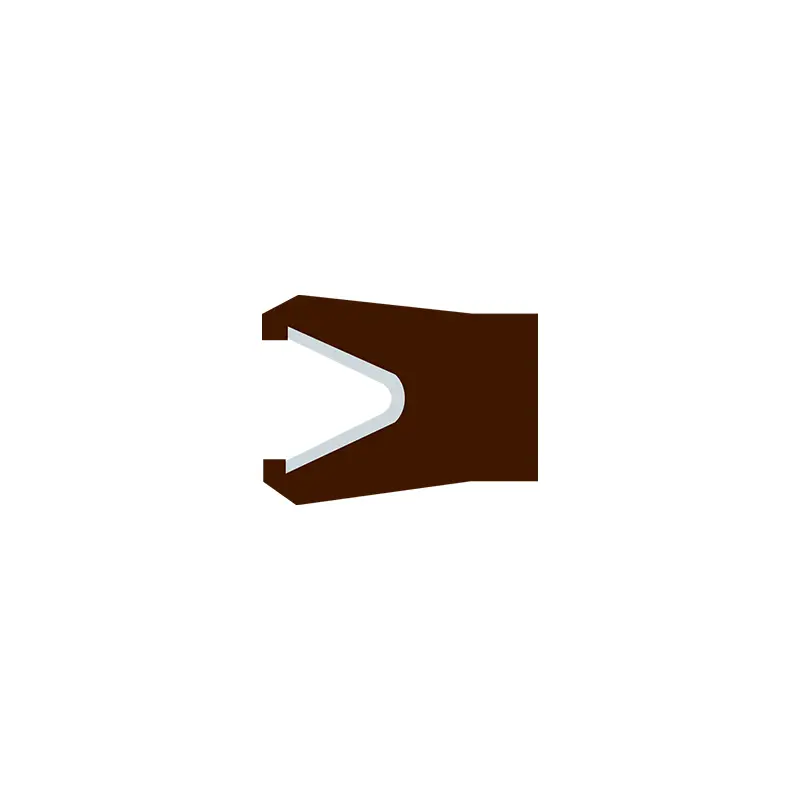

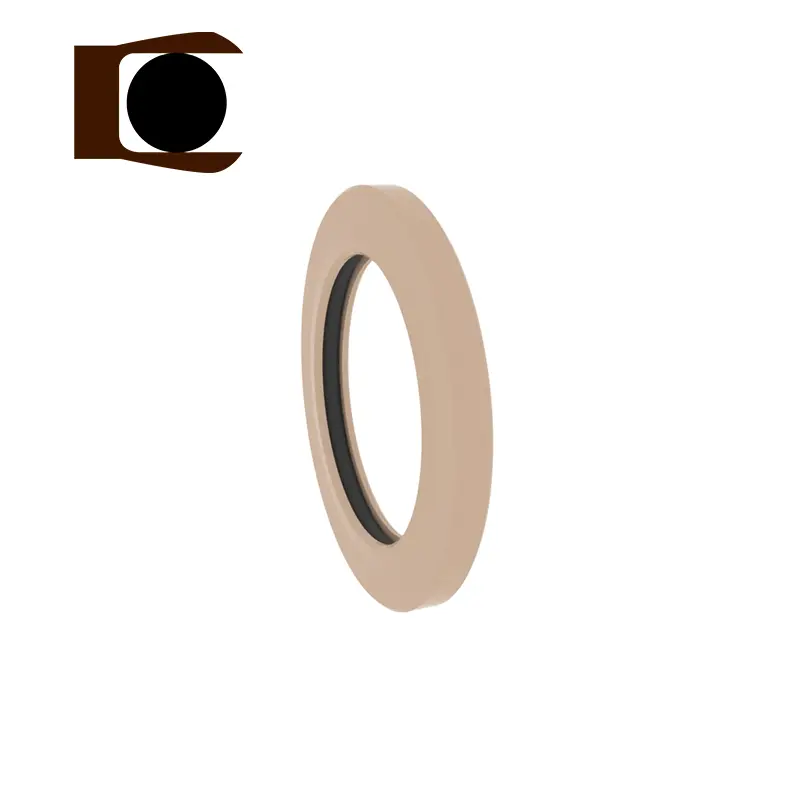

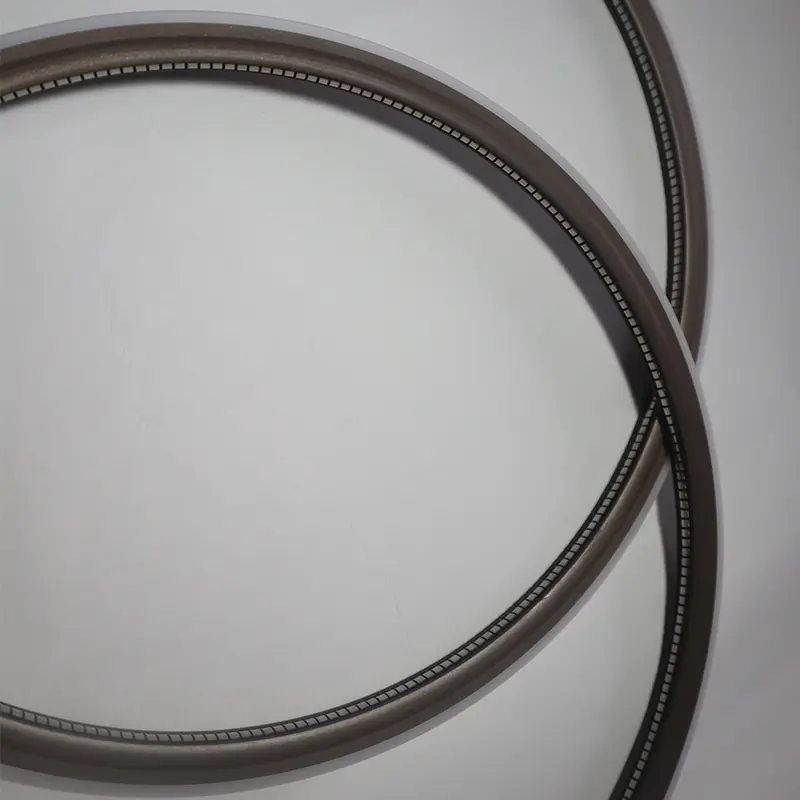

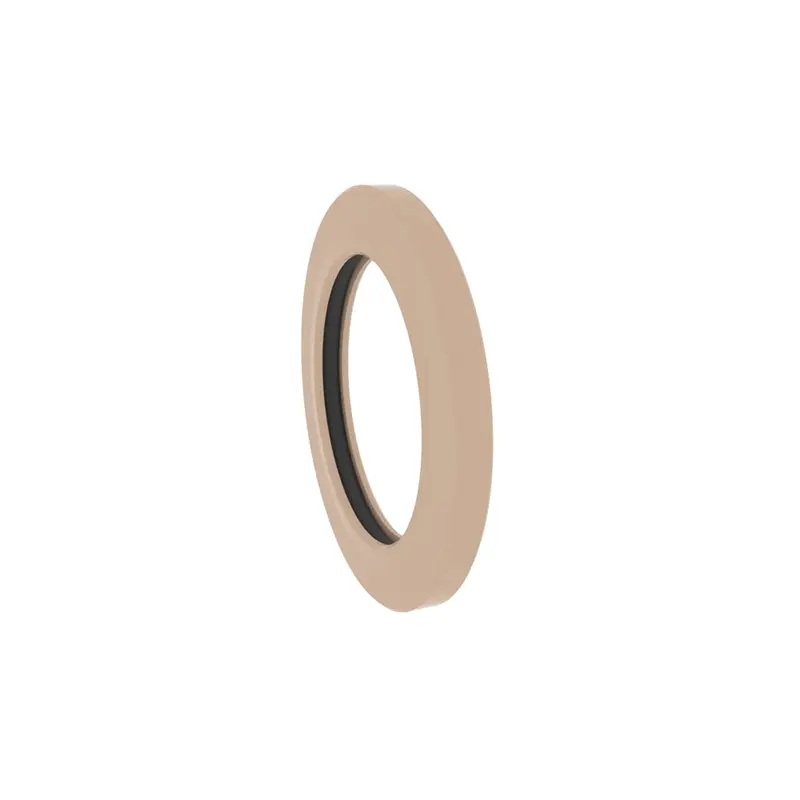

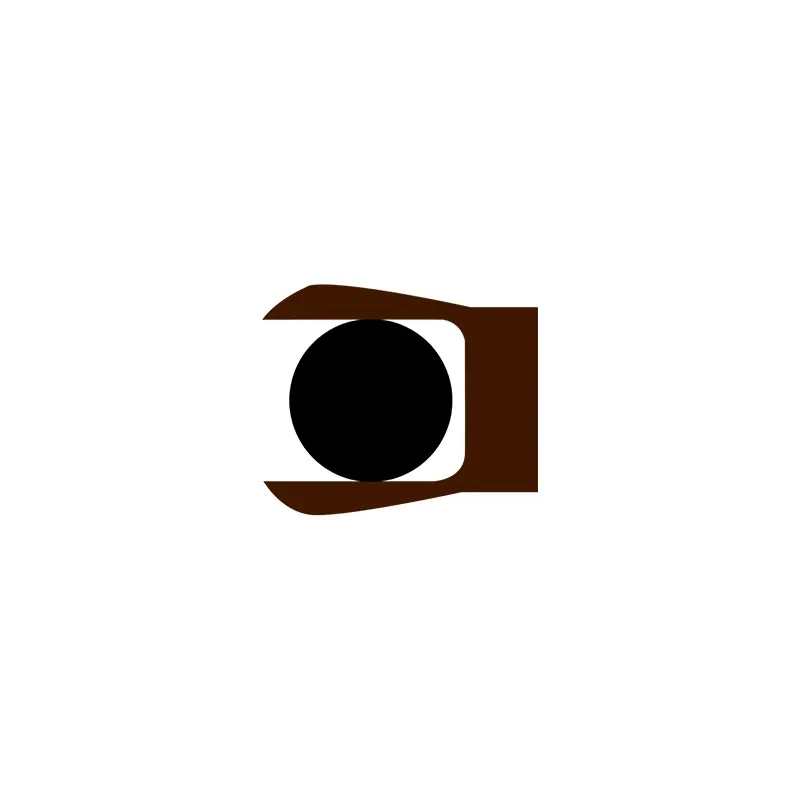

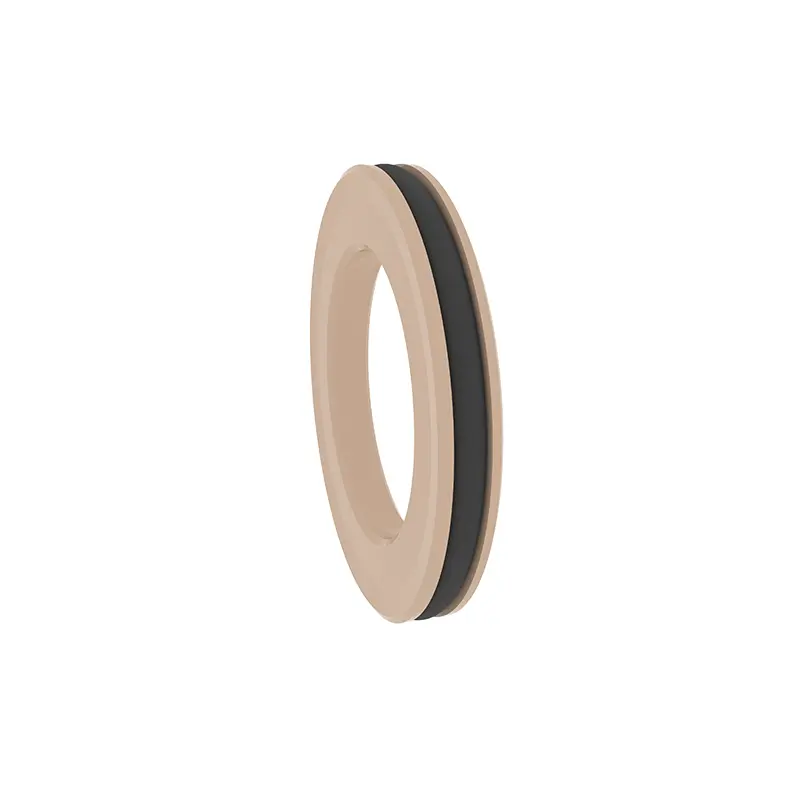

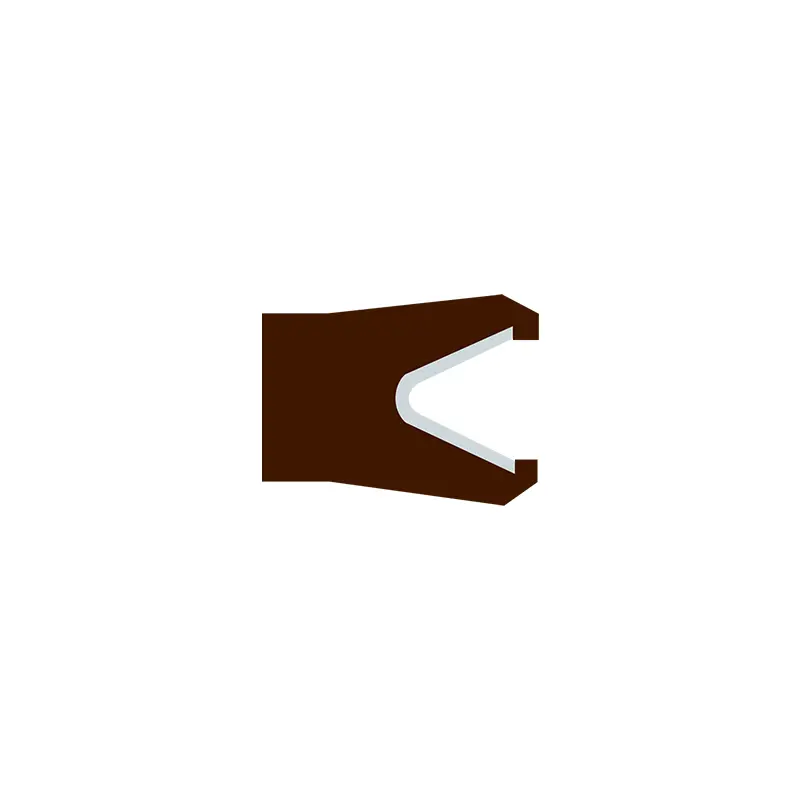

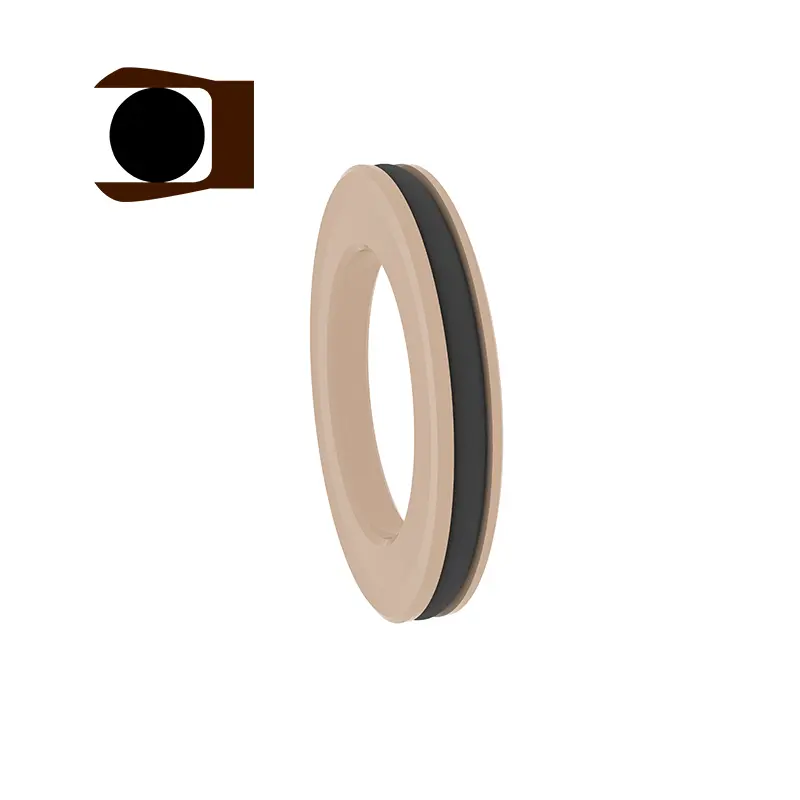

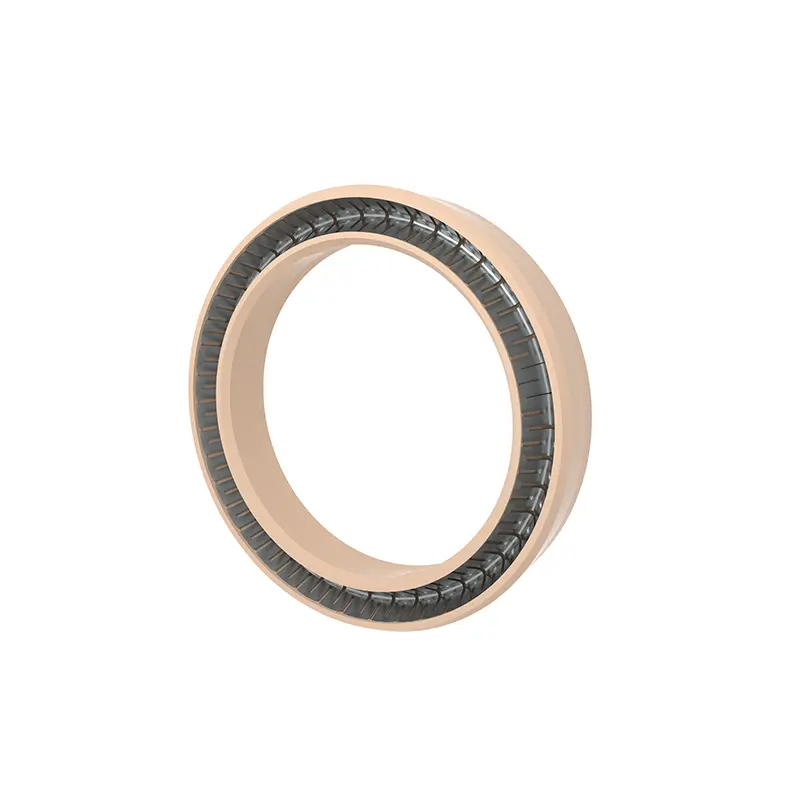

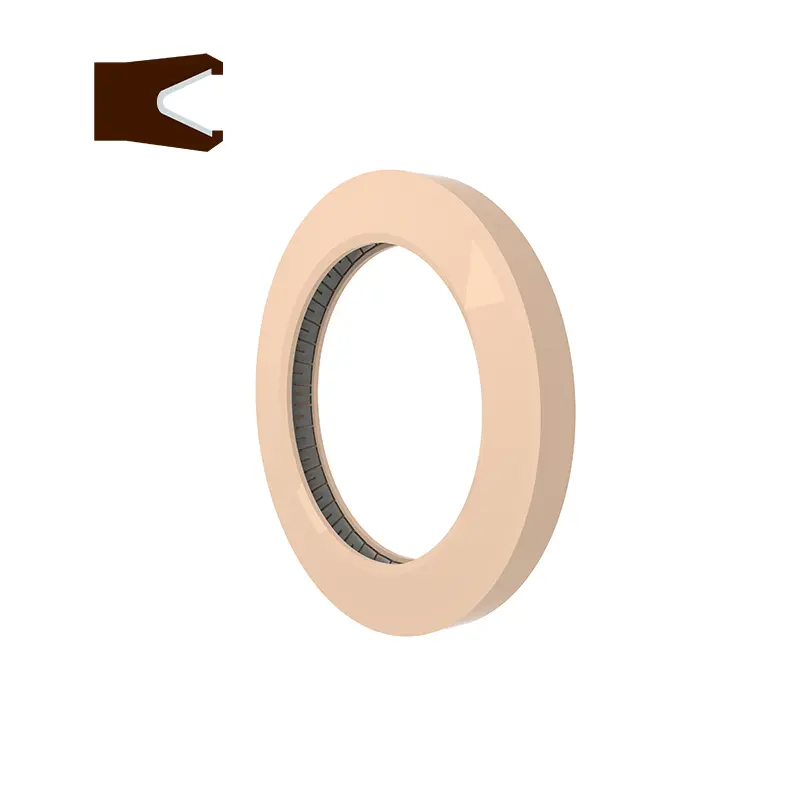

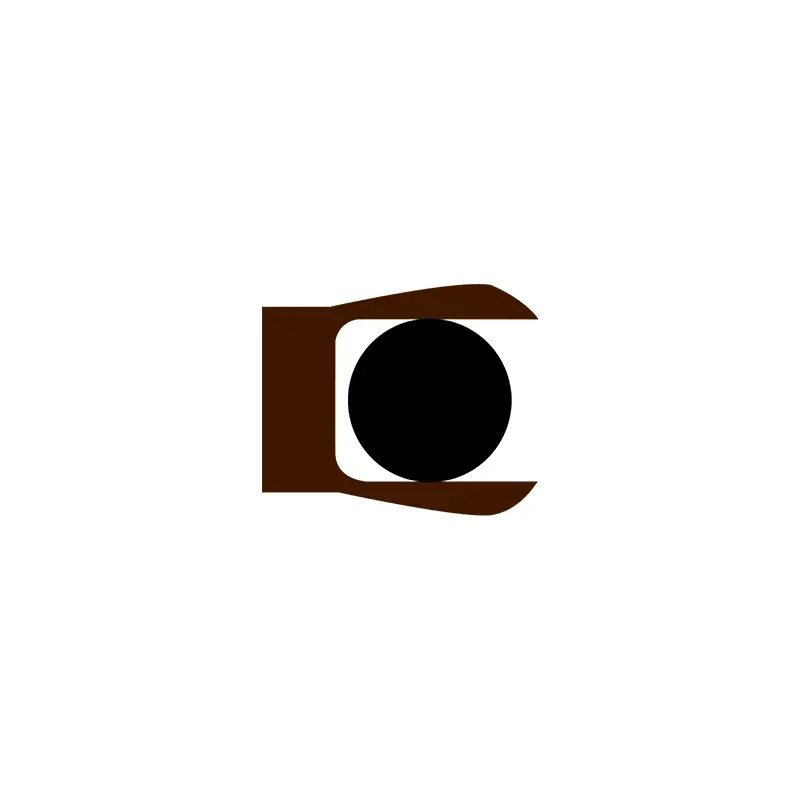

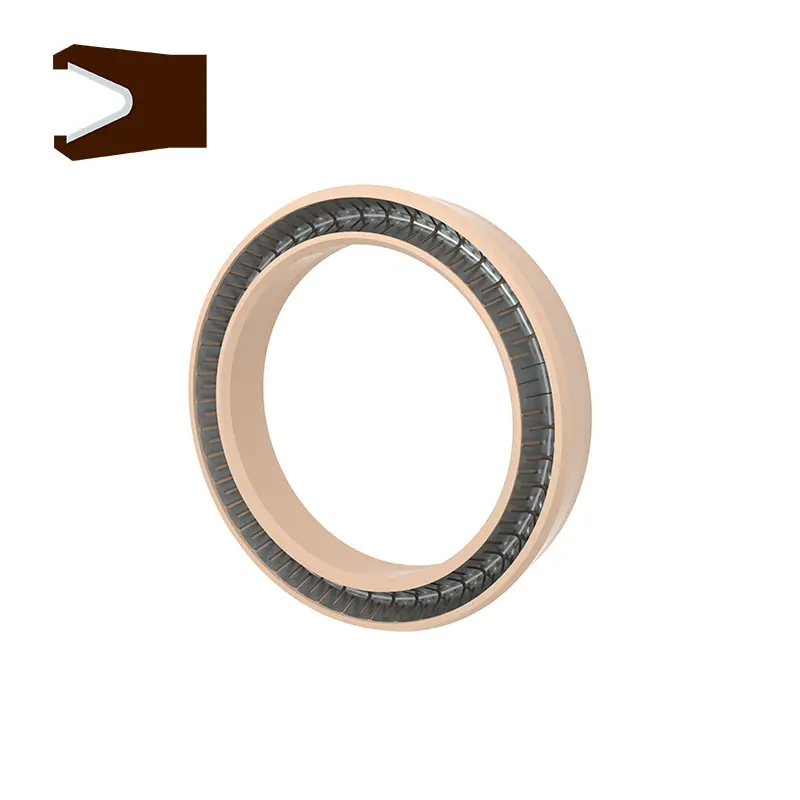

RC2876 a RC2877 jsou Pan-SEALS a RC2876-B a RC2877-B jsou kombinovaná těsnění ve tvaru Y. Dvě různé divize mezi každým modelem mají stejnou drážku a lze je zaměnit. Jsou vhodné pro axiální (konec) a přírubu jednosměrná tlaková statická těsnění a mohou být použity v místech, kde drsnost povrchu není ideální. Obě pan-seely jsou složeny z pružin z nerezové oceli a vysoce funkčních plastů. Nerezové pružiny lze vybrat jako prameny ve tvaru písmene V a prameny ve tvaru O. A při použití RC2876-B a RC2877-B je nutné přiměřeně vybrat odpovídající elastomerové materiály.
Funkce a aplikace produktu:
RC2876
Použitelné pracovní podmínky (mezní hodnoty by se neměly objevit současně)
| Tlak MPA | Rychlost m/s | Teplota ℃ | Střední | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Všechny kapaliny, chemikálie, plyny |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Výběr materiálu
1. Odpovídající materiály O-kroužku mohou být: R01 nitrilní guma (NBR), R02 Fluororubber (FKM) atd.
2. Těsné kroužek Materiály: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atd.
3. nerezové pružiny z nerezové oceli lze vybrat z pramenů ve tvaru O a pramenů ve tvaru písmene V.
Příklad objednávání
RC2876-40-PTFE4+V Vnější průměr vnitřní tlakové drážky je 40, materiál těsnicího kroužku je PTFE4 a pružina je pružina ve tvaru písmene V
RC2876-B-40-PTFE4+R02 Vnější průměr vnitřního tlakového drážky je 40, těsnicí kroužek je PTFE4 a odpovídající O-kroužek je fluororubber
Poznámka: Pokud zvolíte rozšířený rozsah, použijte prosím číslo řady.

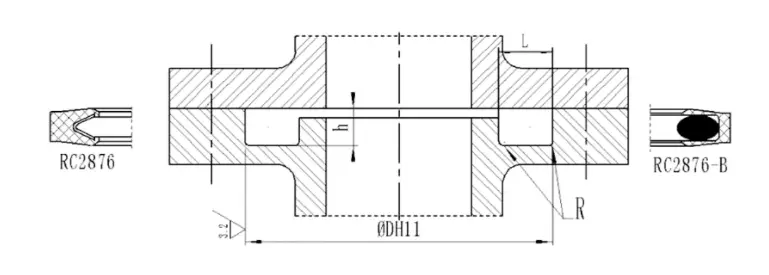

| Sériové číslo | Sériové číslo | Standardní rozsah DH11 | Rozšířený rozsah DH11 | Hloubka drážky h-0.05 | Šířka drážky L+0,2 | Kulaté rohy Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Použitelné pracovní podmínky (mezní hodnoty by se neměly objevit současně)
| Tlak MPA | Rychlost m/s | Teplota ℃ | Střední | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Všechny kapaliny, chemikálie, plyny |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Odpovídající materiály O-kroužku mohou být: R01 nitrilní guma (NBR), R02 Fluororubber (FKM) atd.
2. Těsné kroužek Materiály: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atd.
3. nerezové pružiny z nerezové oceli lze vybrat z pramenů ve tvaru O a pramenů ve tvaru písmene V.
Příklad objednávání
RC2877-40-PTFE4+V Vnitřní průměr vnější tlakové drážky je 40, těsnicí kroužek je PTFE4 a pružina z nerezové oceli je pružina ve tvaru písmene V V
RC2877-B-40-PTFE4+R02 Vnitřní průměr vnější tlakové drážky je 40, těsnicí kroužek je PTFE4 a odpovídající O-kroužek je fluororubber
Poznámka: Pokud zvolíte rozšířený rozsah, použijte prosím číslo řady.

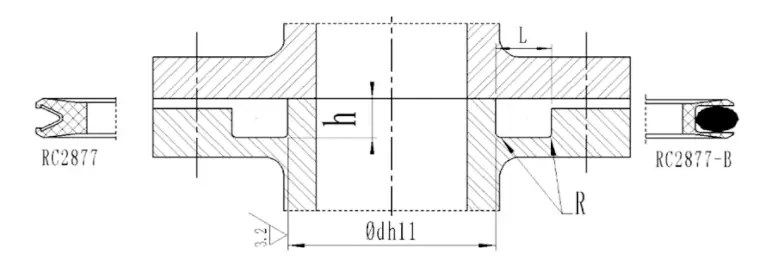

| Sériové číslo | Sériové číslo | Standardní rozsah d H11 | Rozšířený rozsah DH11 | Hloubka drážky h-0.05 | Šířka drážky L+0,2 | Kulaté rohy Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
