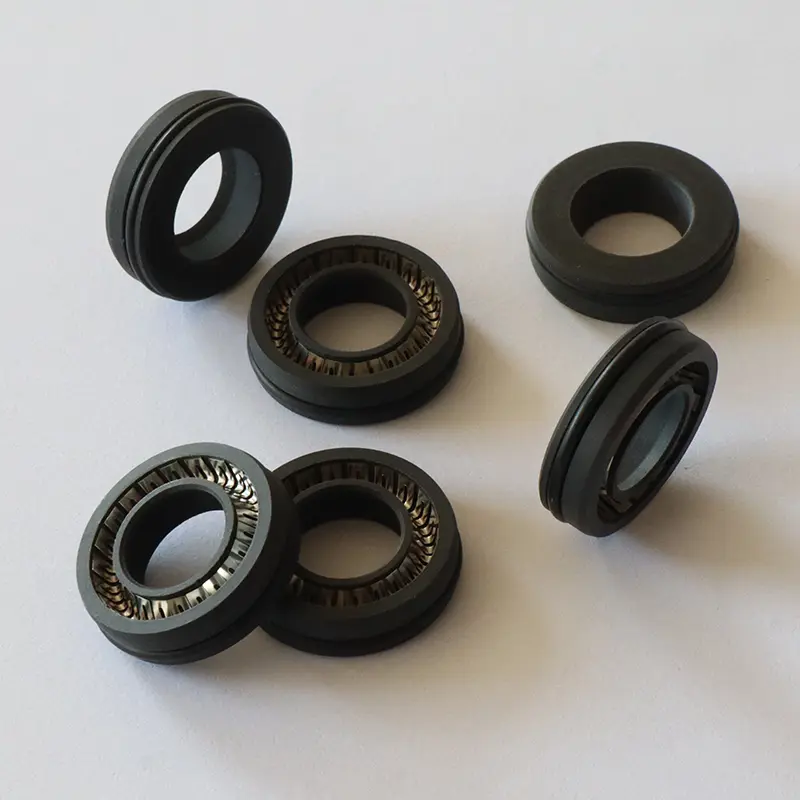

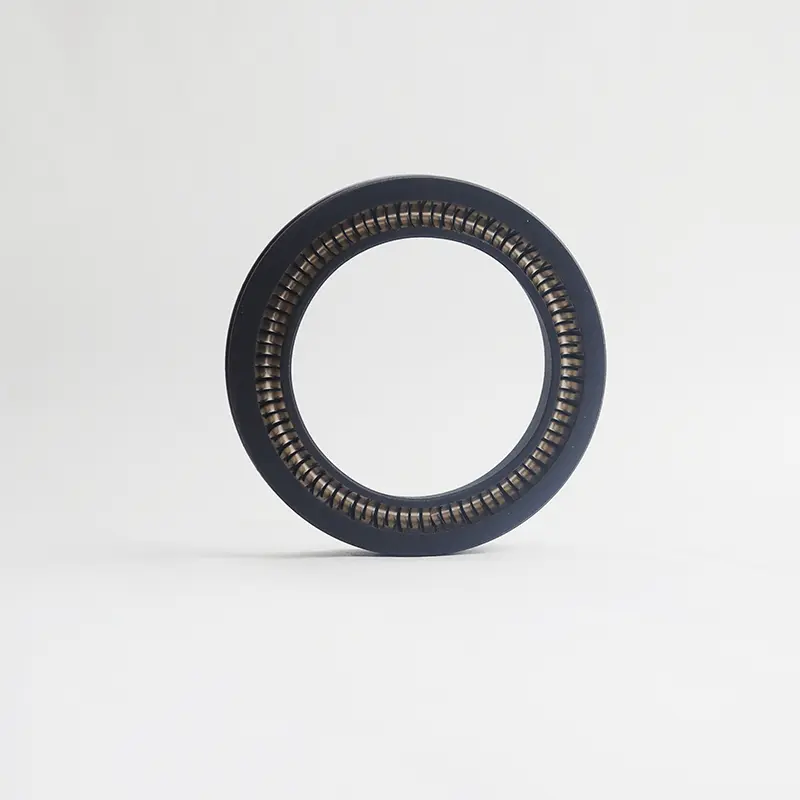

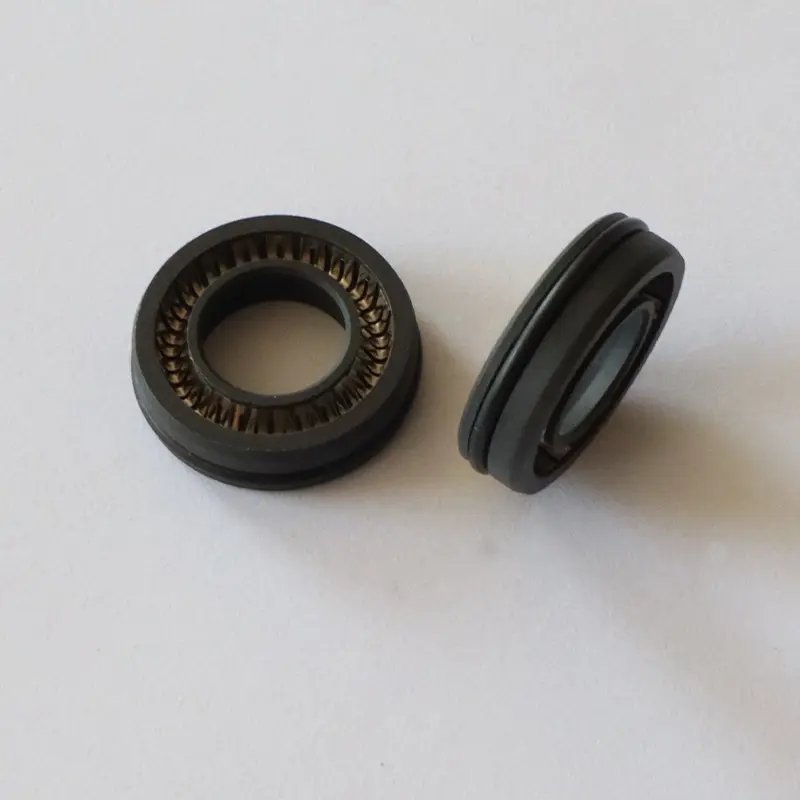

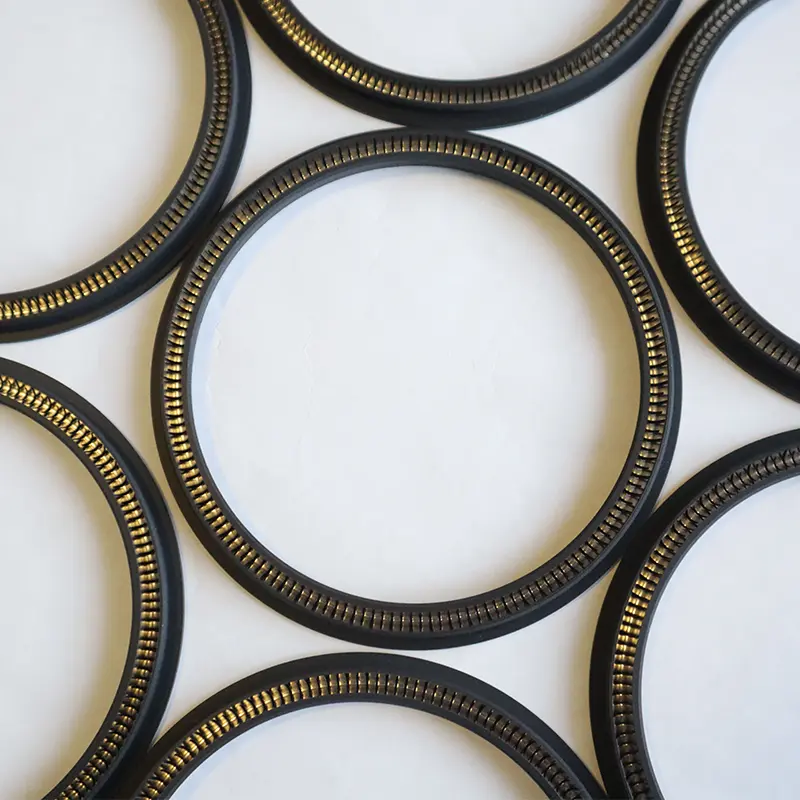

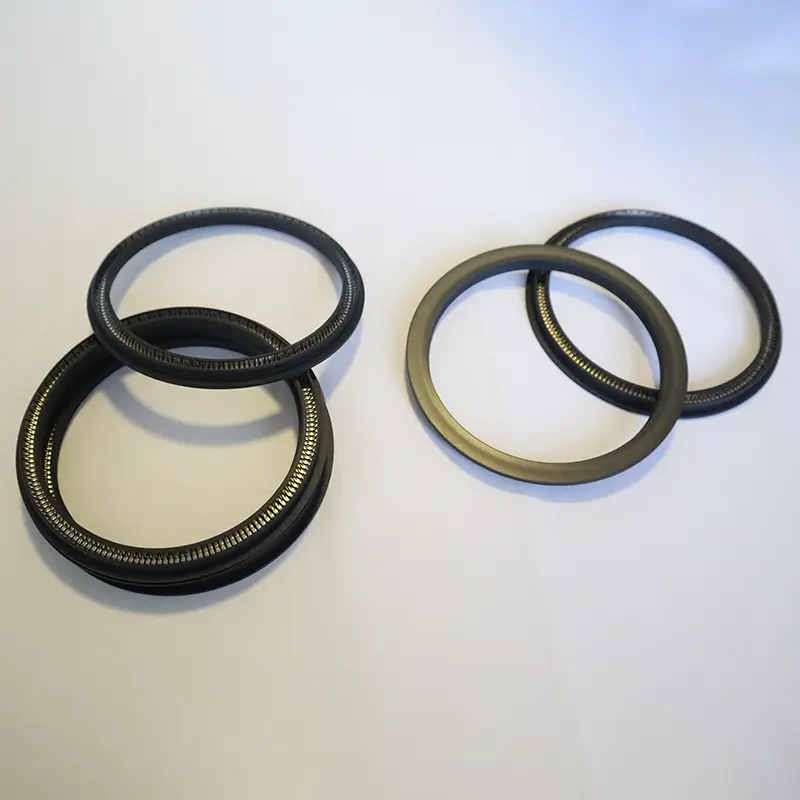

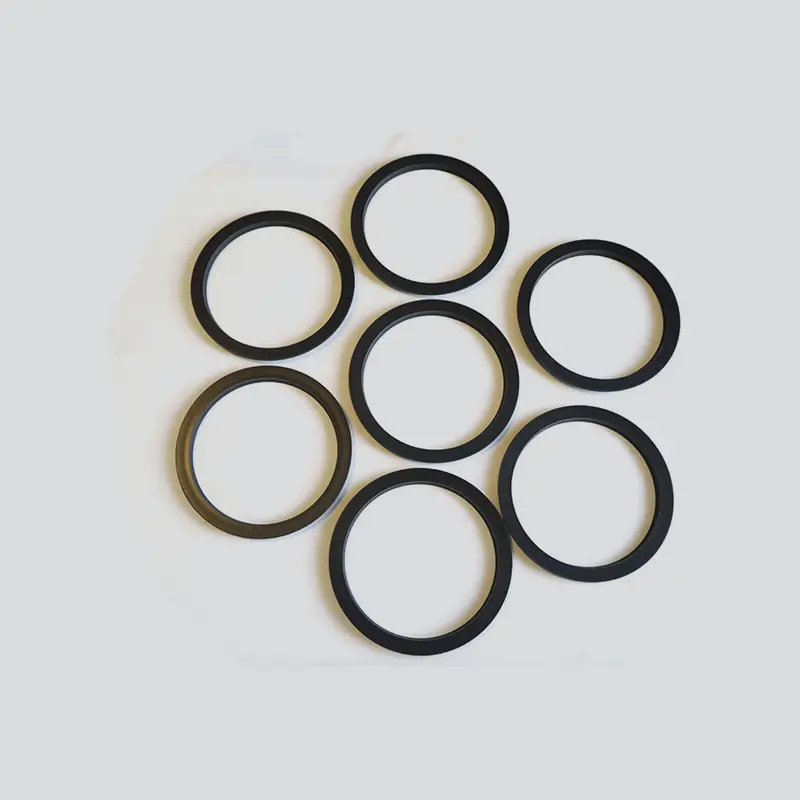

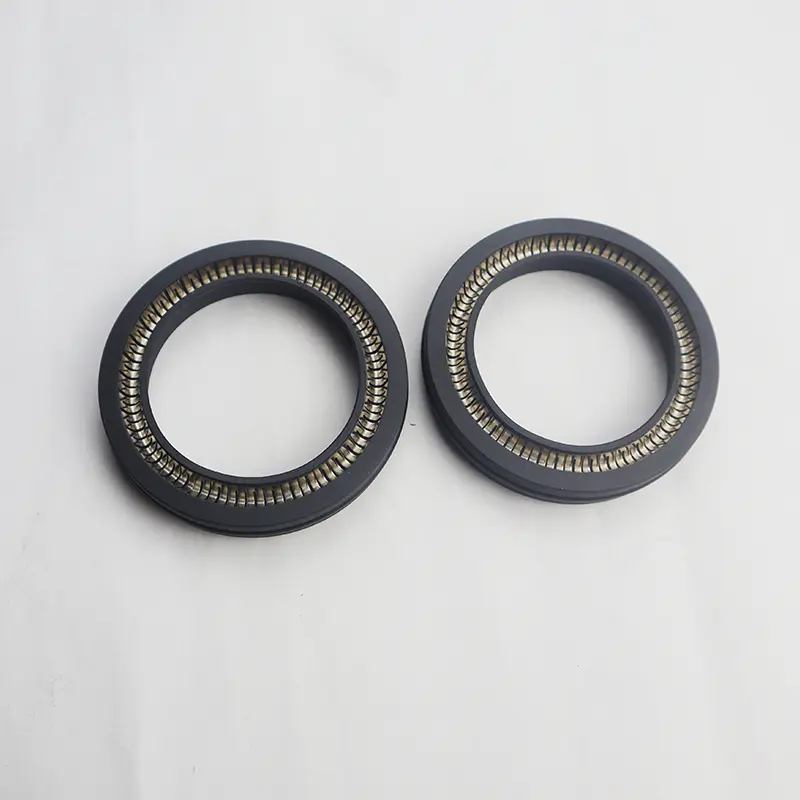

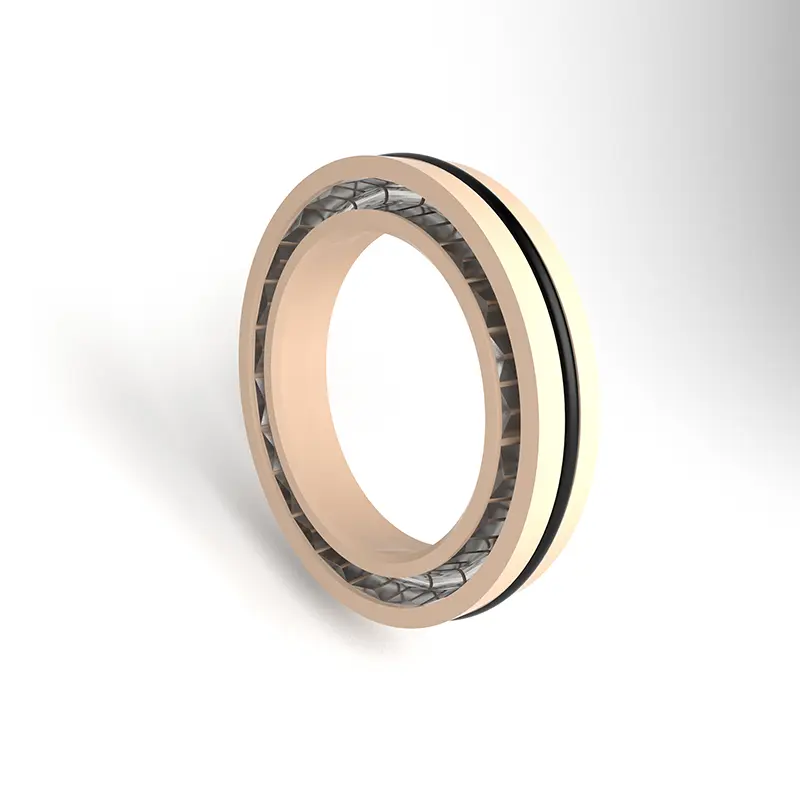

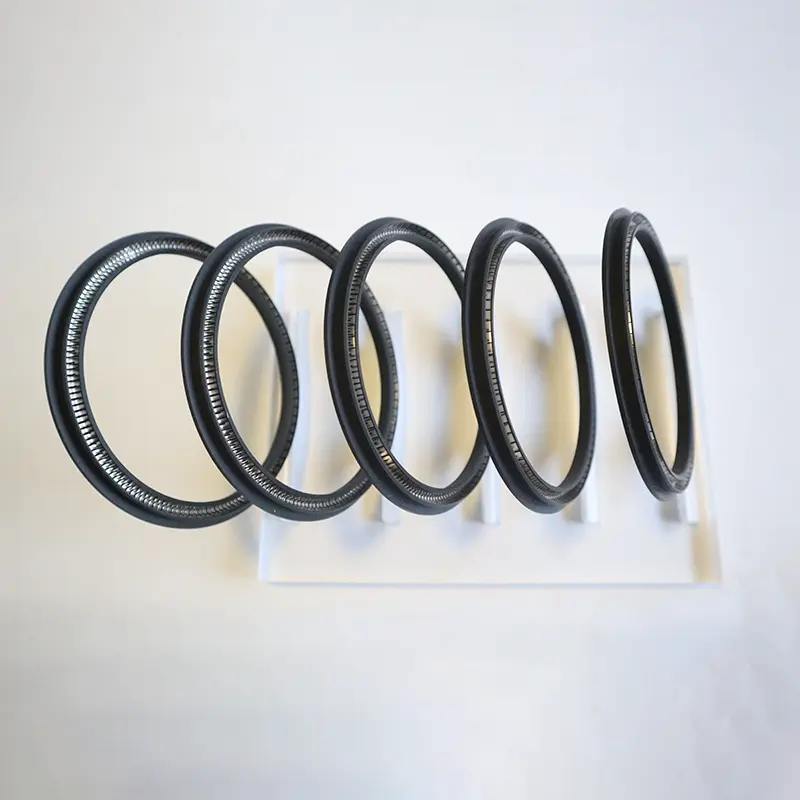

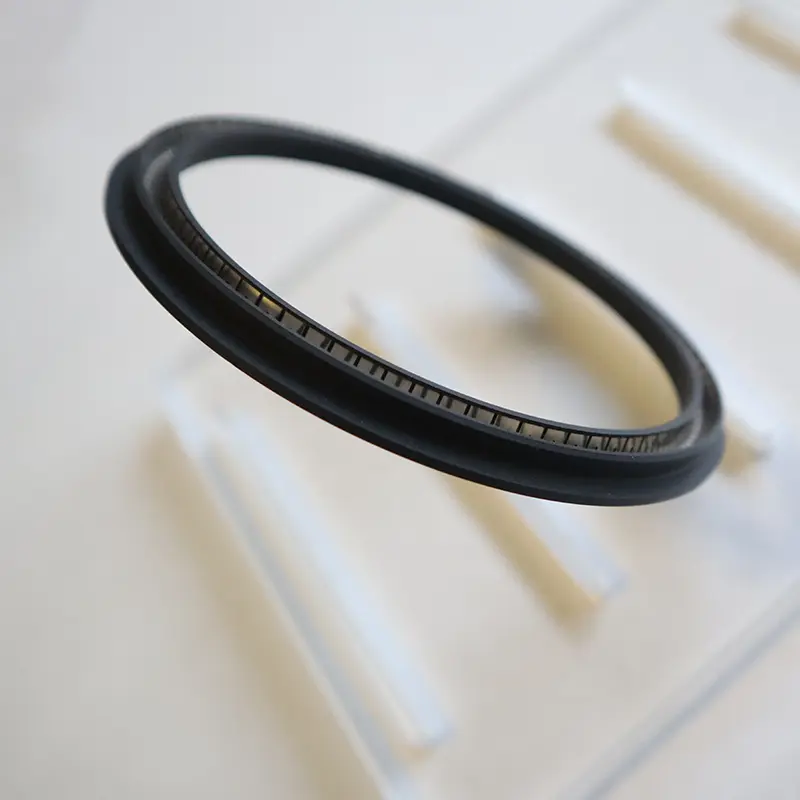

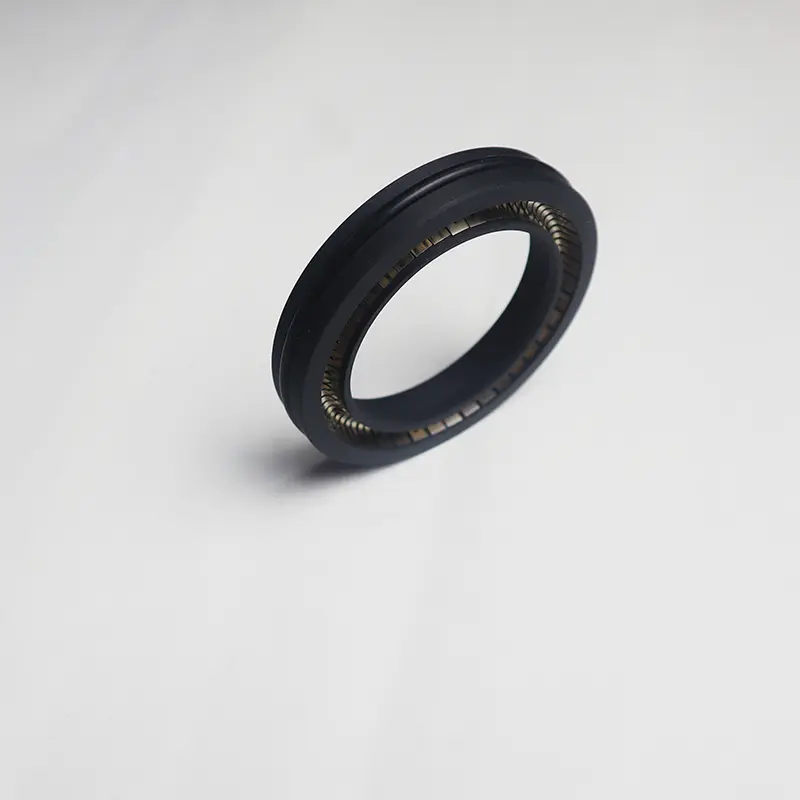

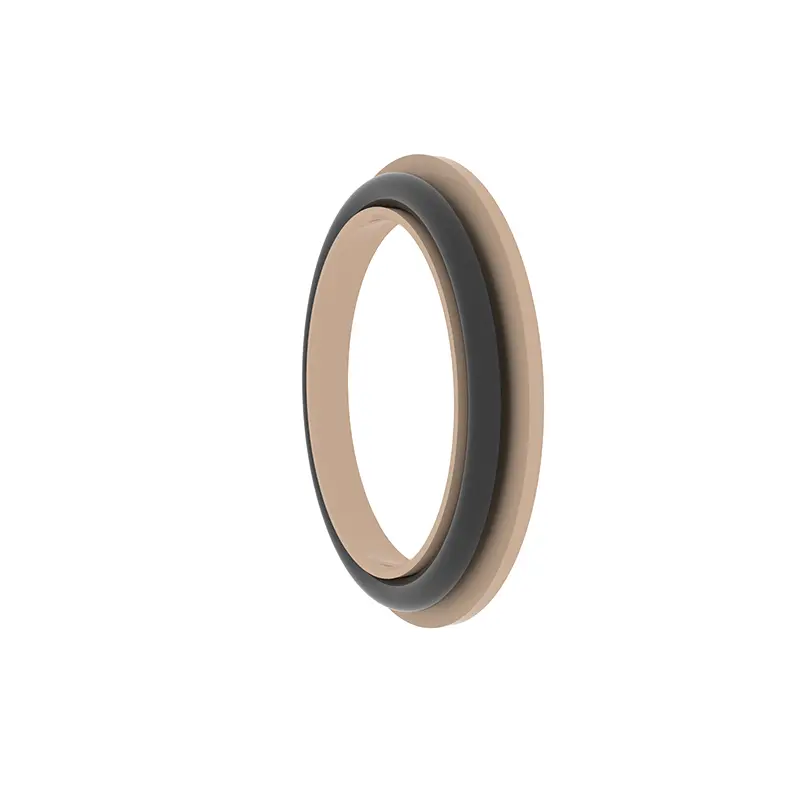

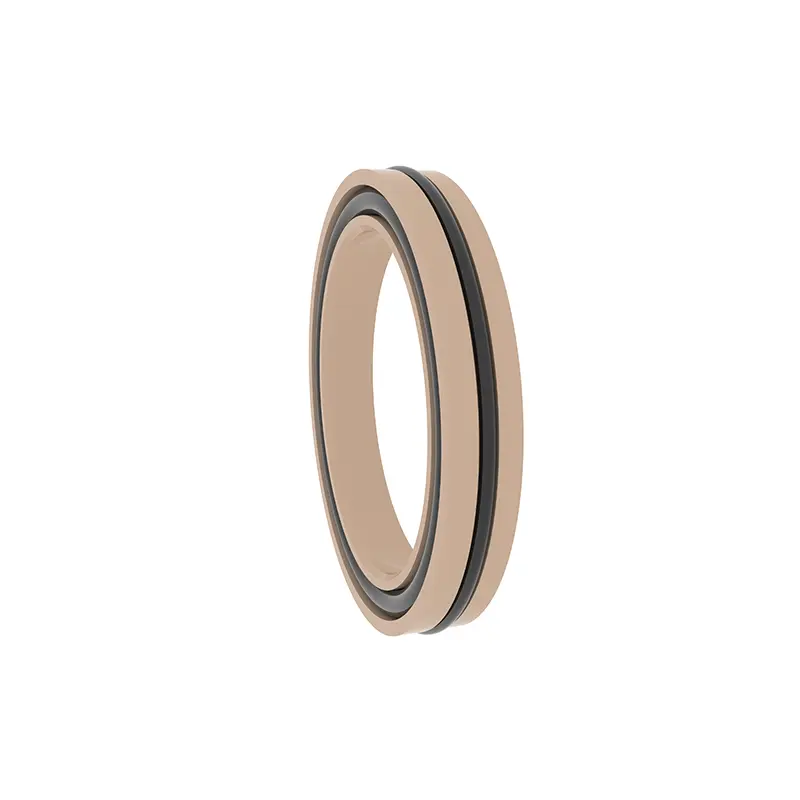

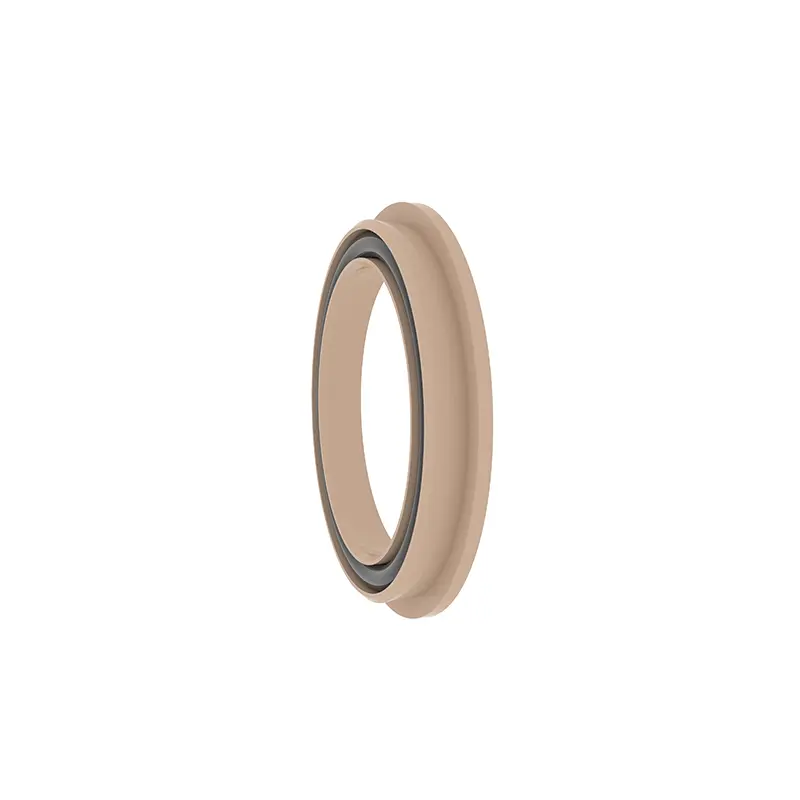

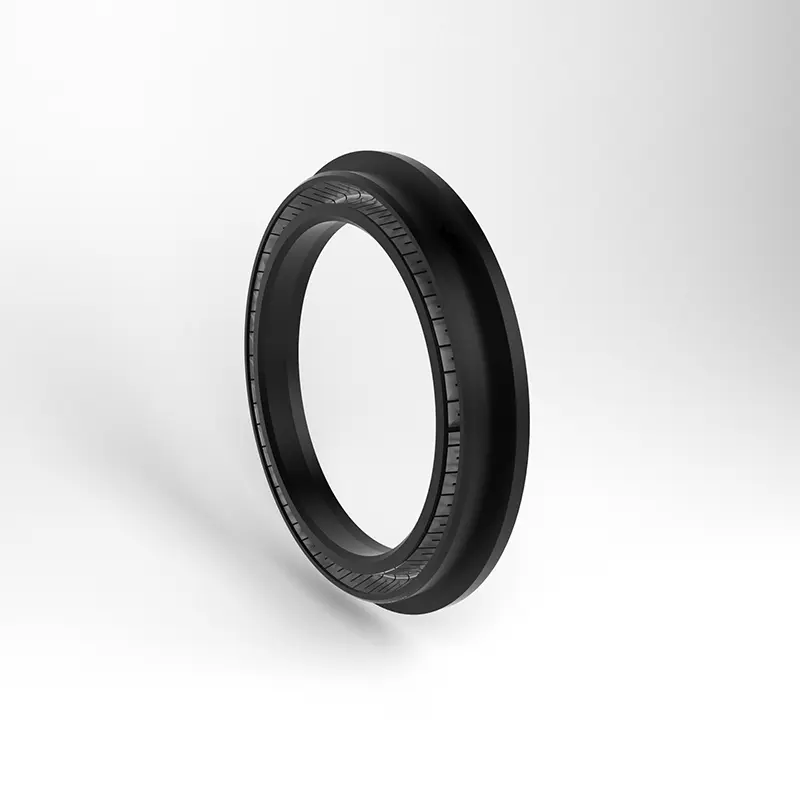

Pružinové napájecí těsnění pro rotující hřídel je jedním z těsnění vyvinutých Ruichen Seals. Kromě toho máme mnoho dalších typů těsnění a řadu různých těsnicích materiálů. Konkrétně máme svůj vlastní interní model, abychom je pojmenovali. Následující představuje dva modely, RC2055 a RC2056.

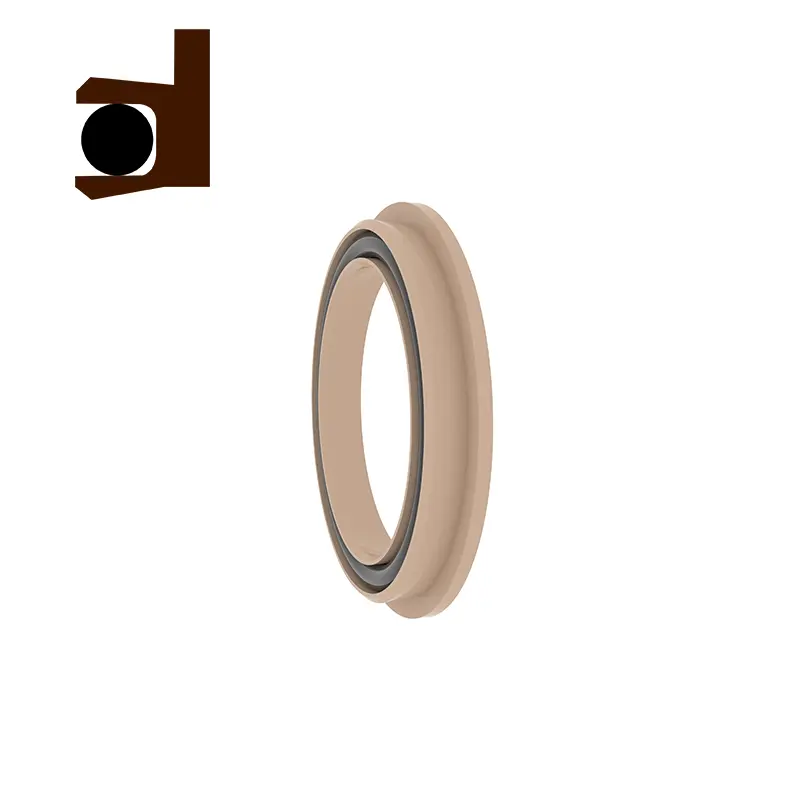

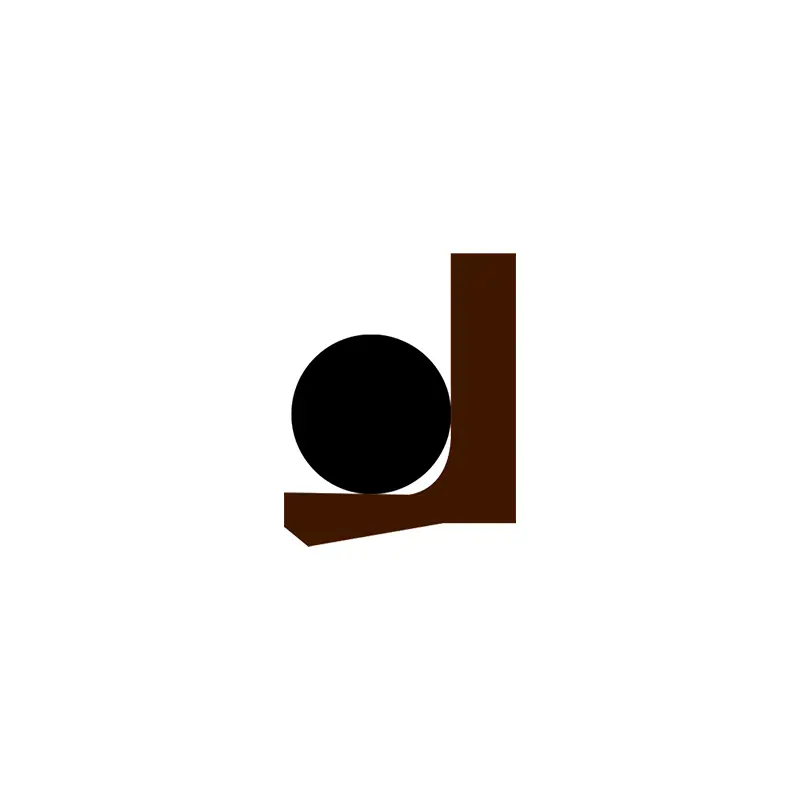

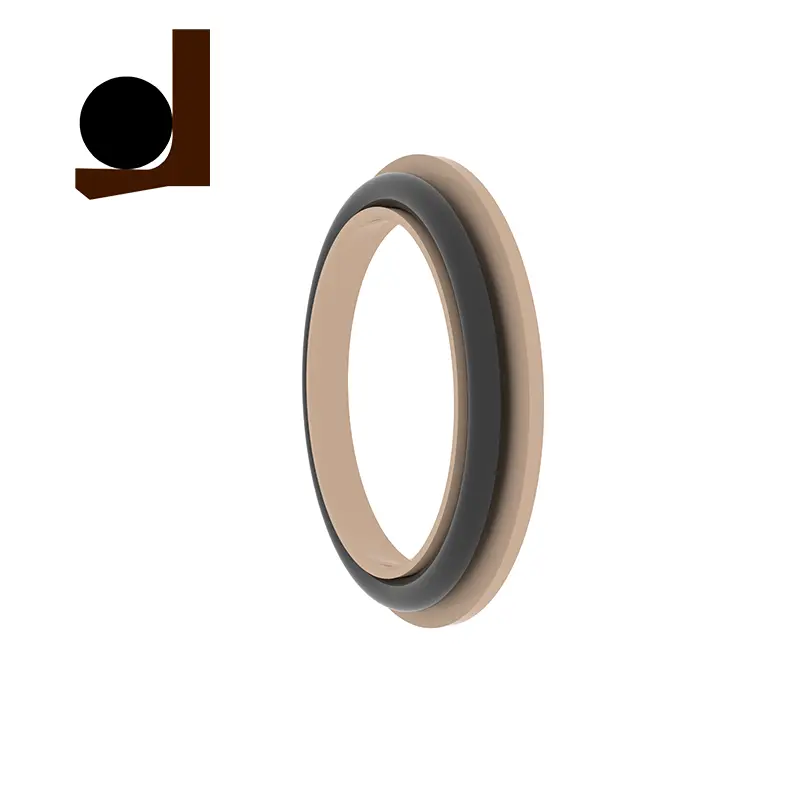

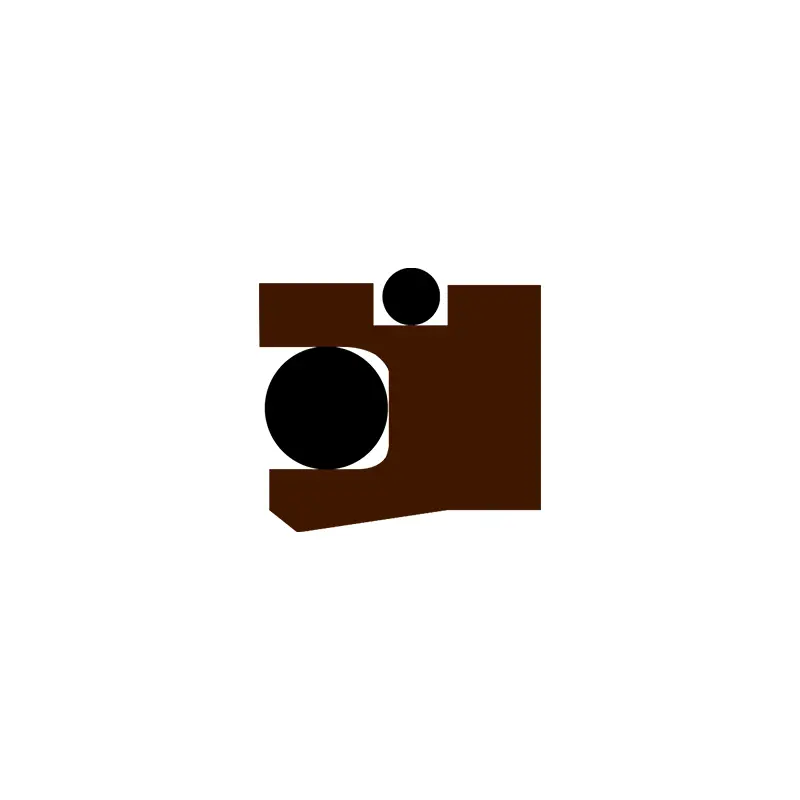

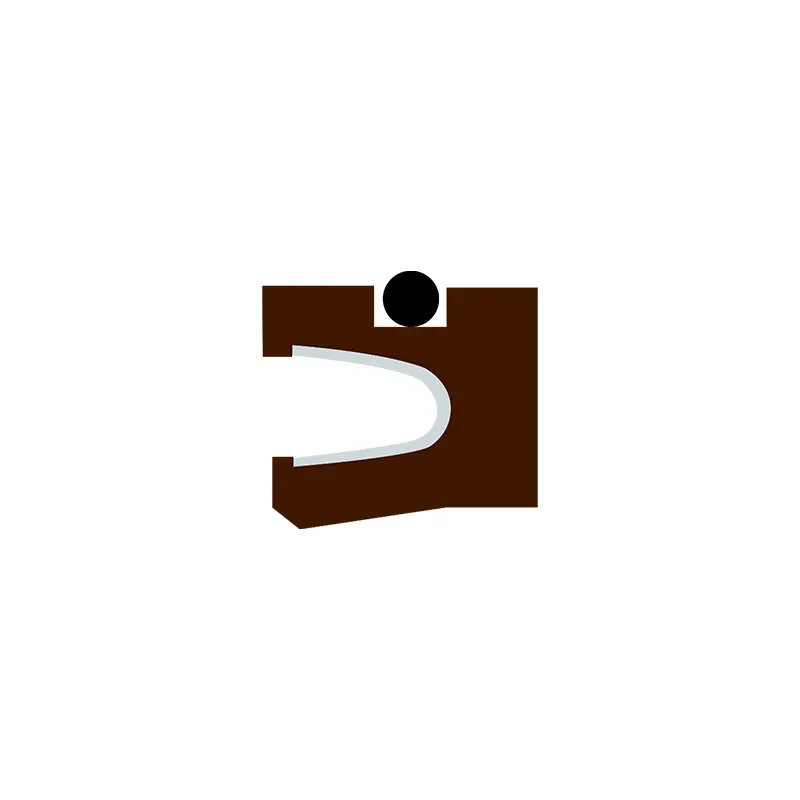

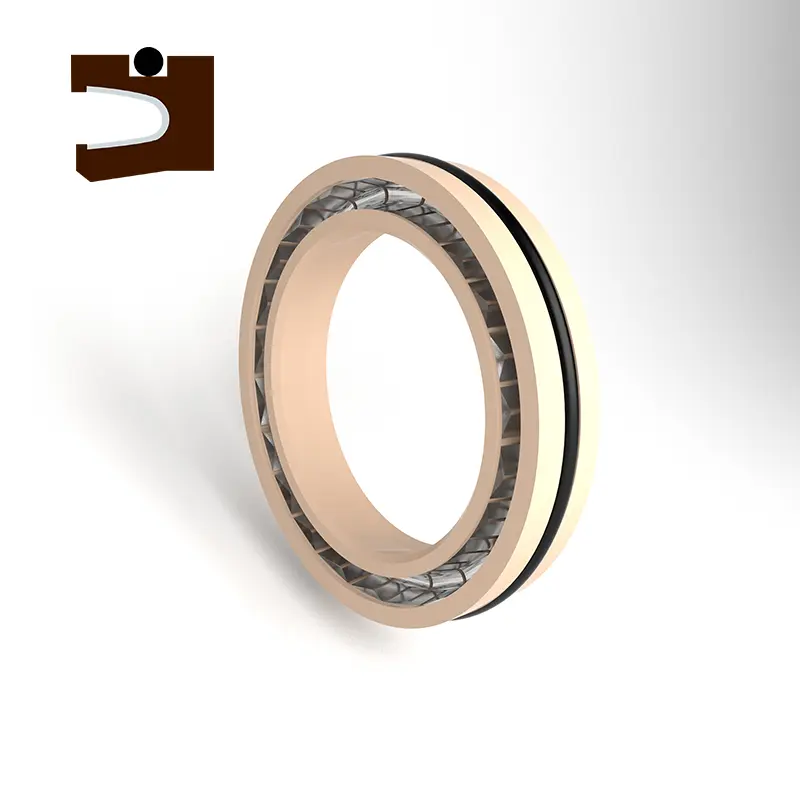

RC2055 a RC2056 jsou rotační pánve, RC2055-B je rotační těsnění zubu, RC2056-B je rotační kombinované těsnění ve tvaru Y a RC2055-C je kombinované těsnění ve tvaru Y. Různé modely ve stejné řadě mají stejné vlastnosti drážky a jsou zaměnitelné. Celá řada pružinového těsnění pro rotující hřídel je vhodná pro vysokofrekvenční těsnění na jednosměrném tlaku aplikovaném na rotující hřídele. Mezi nimi jsou RC2055 a RC2056 složeny z pružin z nerezové oceli a vysoce funkčních plastů. Při použití RC2055-B, RC2056-B a RC2055-C je nutné přiměřeně vybrat odpovídající elastomerový materiál.
Funkce a aplikace produktu:
Funkce produktu:
Kombinace pružiny z nerezové oceli a vysoce funkčního plastu má vynikající výkon a trvanlivost.
Návrh drážky každé řady je stejný, který lze zaměnit a flexibilně přizpůsobit různým pracovním podmínkám.
Modely zahrnuté do jarního napájecího těsnění pro rotující hřídel jsou vhodné pro rotující hřídel jednosměrné těsnění tlaku, aby vyhovovaly různým průmyslovým potřebám.
RC2055-B, RC2055-C a RC2056-B podporují výběr odpovídajících elastomerových materiálů podle pracovních podmínek pro zlepšení přizpůsobivosti.
Scénáře aplikací:
Otočný hřídel jednosměrné tlakové těsnění, vhodné pro průmyslové vybavení, strojírenské stroje, hydraulické systémy atd.
Požadavky na těsnění s vysokou funkcí, jako jsou petrochemikálie, energetické vybavení, těžké stroje, atd.
Technické výhody:
Nerezové pružiny poskytují stabilní radiální sílu k zajištění dlouhodobého utěsňovacího účinku.
Kombinace vysoce funkčních plastových a elastomerových materiálů je vhodná pro vysokotlaké a vysokorychlostní pracovní podmínky.
Výměnná návrh drážky zjednodušuje instalaci a údržbu a snižuje náklady na použití.
Návrhy použití:
Vyberte příslušný model těsnění a elastomerový materiál podle specifických pracovních podmínek.
Zajistěte, aby byla drážky během instalace čistá, aby nedošlo k poškození těsnění.

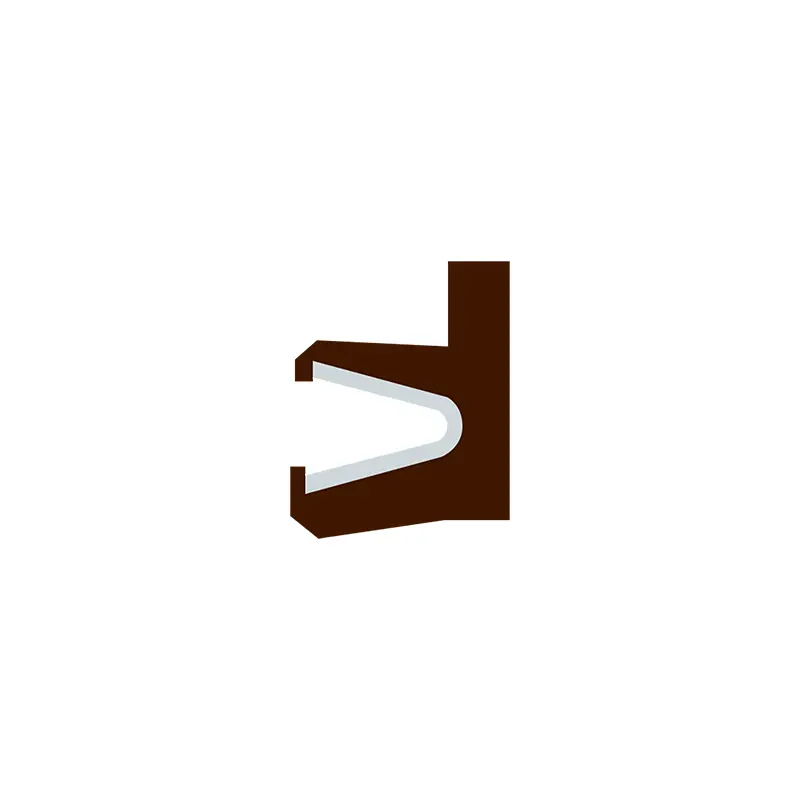

RC2055
Použitelné pracovní podmínky (mezní hodnoty by se neměly objevit současně)
| Tlak (MPA) | Teplota (℃) | Rychlost (paní) | Střední | |||
| ≤ 35 | RC2055 | RC2055-B/c | RC2055 | RC2055-B | RC2055-C | Téměř všechny tekuté a plynové média |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Výběr materiálu
1. Lze vybrat odpovídající materiály O-kroužek: RO1 nitrilní guma (NBR), RO2 Fluororubber (FKM) atd.
2. Těsné kroužek Materiály: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atd.
3. pružina z nerezové oceli: pružina ve tvaru písmene V.
Příklad objednávání
RC2055- 40-PTFE4+V Průměr hřídele 40, těsnicí kroužek je PTFE4, pružina z nerezové oceli je pružina ve tvaru písmene V
RC2055-B-40-PTFE4+R02 Průměr hřídele je 40, těsnicí kroužek je PTFE4, odpovídající O-kroužek je fluororubber
RC2055-C-40-PTFE4+R02 Průměr hřídele je 40, těsnicí prstencový materiál je PTFE4, odpovídající O-kroužek je fluororubber

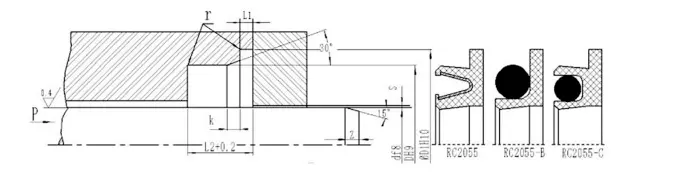

Tabulka parametrů specifikace (všechny specifikace v rozsahu parametrů jsou k dispozici)
| Rozsah průměru tyče d F8 | Průměr drážky Dh9 | Průměr drážky D1H10 | Hloubka okraje L1 | Šířka drážky L | Importovat zkosení k | Radiální vůle S max | Délka zkosení | r max | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8 l | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10,5 | D+17,5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0,2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Poznámka: Doporučuje se, aby povrchová tvrdost rotující hřídele byla HRC ≥ 58.

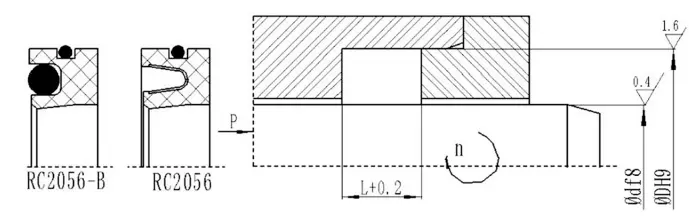

RC2056
Použitelné pracovní podmínky (mezní hodnoty by se neměly objevit současně)
| Tlak (MPA) | Teplota (℃) | Rychlost (paní) | Střední | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Téměř všechny tekuté a plynové média |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Výběr materiálu
1. Lze vybrat odpovídající materiály O-kroužek: RO1 nitrilní guma (NBR), RO2 Fluororubber (FKM) atd.
2. Těsné kroužek Materiály: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atd.
3. pružina z nerezové oceli: pružina ve tvaru písmene V.
Příklad objednávání
RC2056-40*62*8-PTFE4+V D*D*L, těsnicí kroužek je PTFE4 a pružina z nerezové oceli je pružina ve tvaru písmene V
RC2056-B-40*62*8-PTFE4+R02 D*D*l, těsnicí materiál je PTFE4 a odpovídající O-kroužek je fluororubber
