Hydraulická těsnění pro písty a pístové tyče

Hydraulická těsnění pro písty a pístové tyče je jednou z řady hydraulických těsnění, které vám mohou Ruichen těsnění poskytnout. Naše možnosti výzkumu a vývoje a výroby byly testovány časovým a praktickými aplikacemi. Rozdělené modely v řadě produktů jsou bohaté a rozmanité a poskytují cílenější řešení pro různé pracovní podmínky a scénáře.

Odeslat dotaz

Popis výrobku

Hydraulická těsnění pro písty a pístové tyče je jednotným názvem pro třídu hydraulických těsnění, ale ve skutečnosti jsme rozdělili mnoho různých modelů a vlastnosti a zaměření různých modelů se také liší. Jako profesionální výrobce vás velmi rádi představíme. Samozřejmě, pokud máte jiné přizpůsobené potřeby, můžete nás také kontaktovat pro hlubší porozumění.

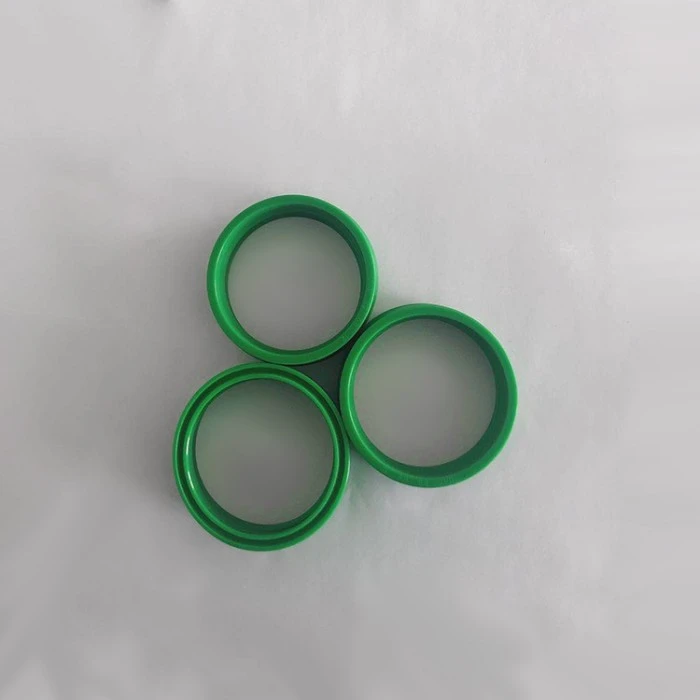

Těsnění typu OSN je symetrická těsnění speciálně používané na pístech nebo pístových tyčích, používané v pěších strojích, lehkých průmyslových strojích, zemědělských strojích, jeřábu, automobilech, lesnických strojích, těžebních strojích atd.

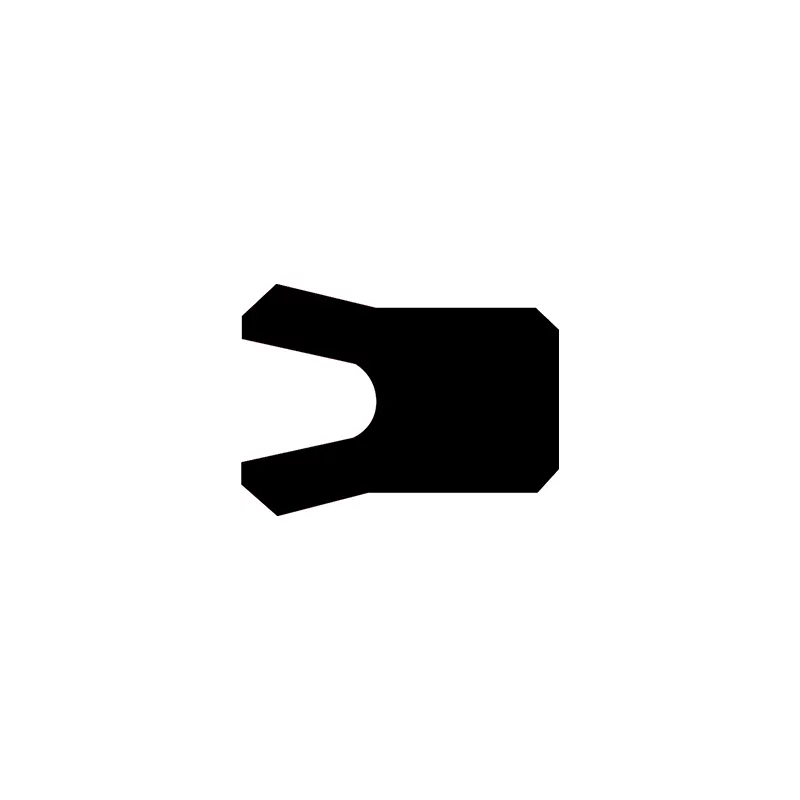

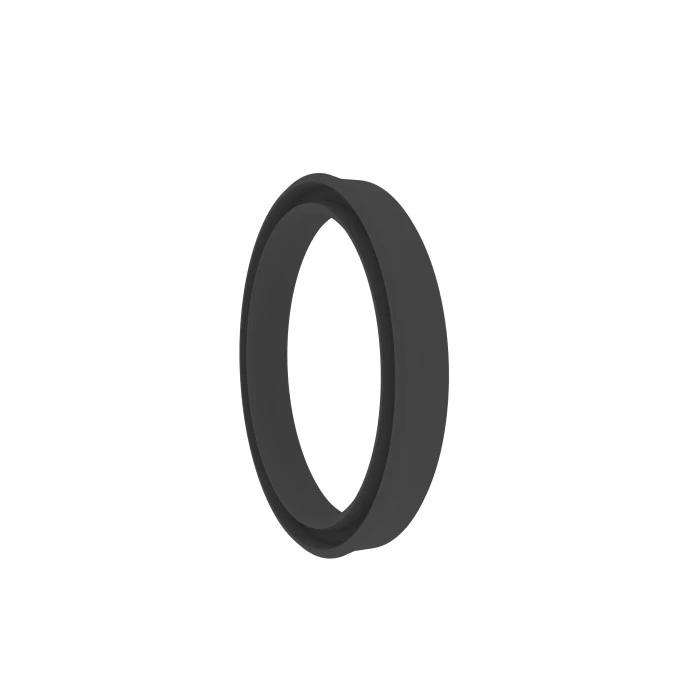

Těsnění typu UHS je symetrické těsnění pro otvory i hřídele s menším průřezem, který lze nainstalovat v integrální drážce. Při použití pod 16 ~ 32MPa je nutný opěrné kroužek.

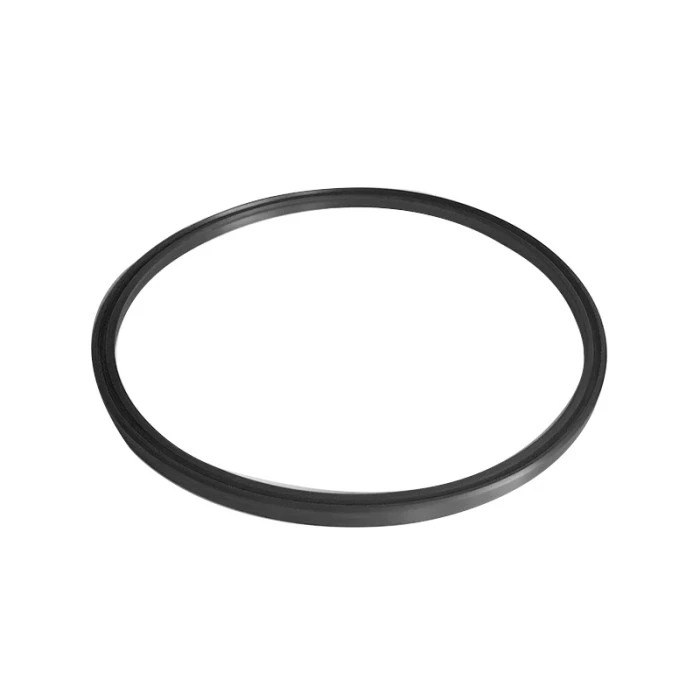

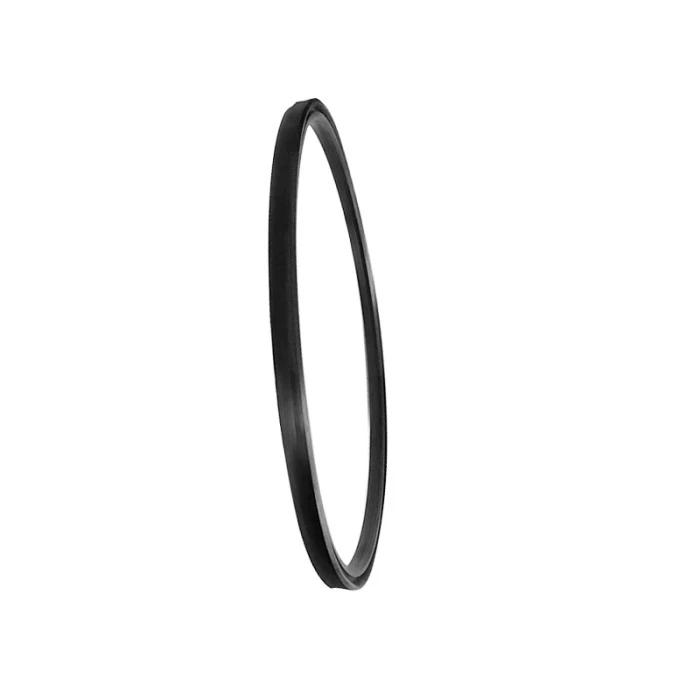

Těsnění typu RCBKY je symetrickou těsnění pro otvory i hřídele, s dobrým dynamickým a statickým výkonem těsnění. Používá se hlavně pro těsnění velkého průměru a materiál je nitrilní guma (NBR).

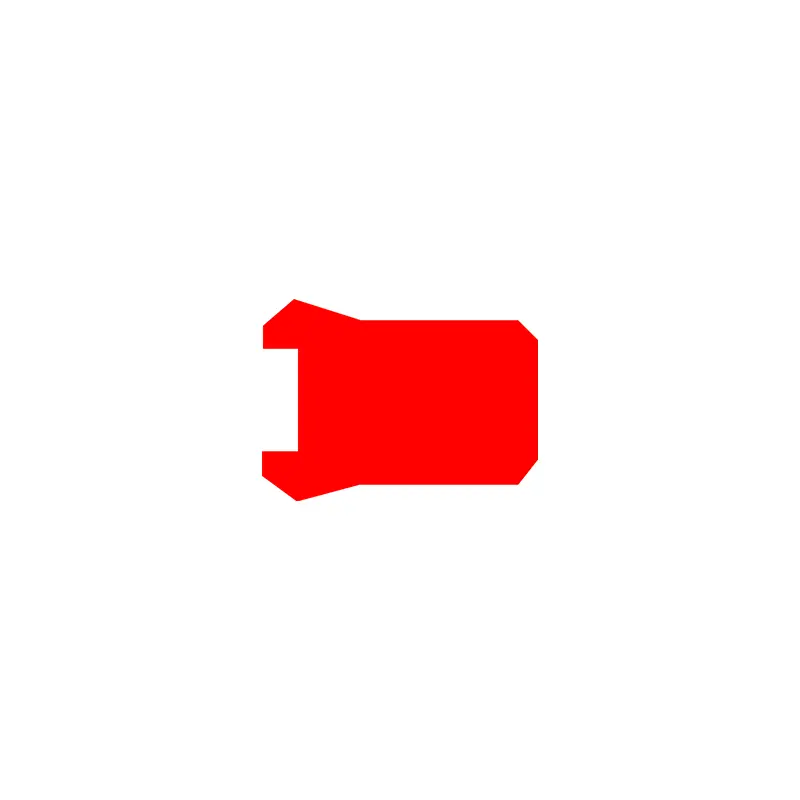

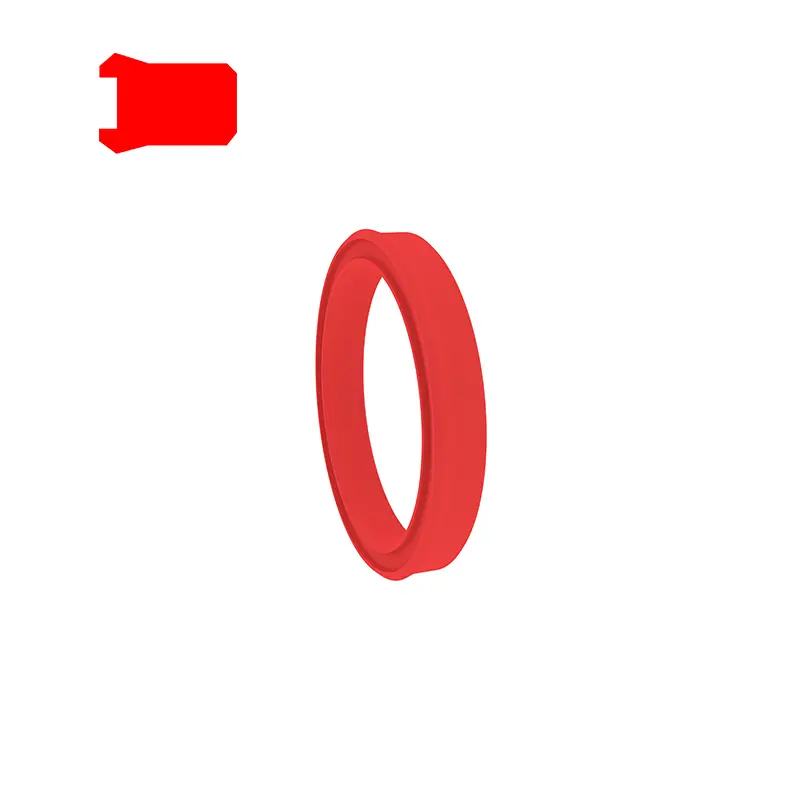

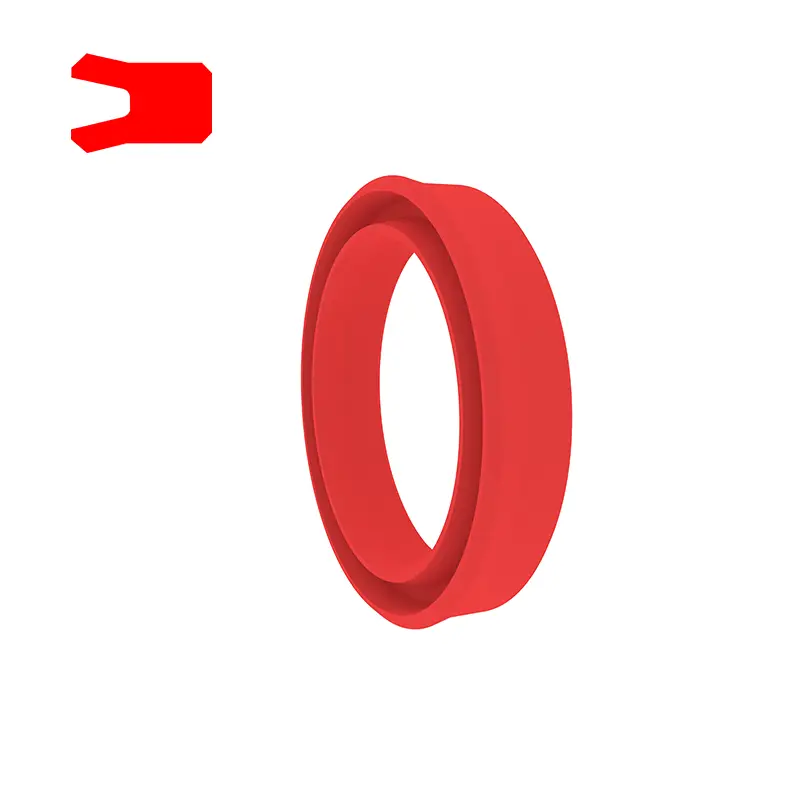

Těsnění typu BA je symetrickou těsnění pro otvory i hřídele, které se používají hlavně k utěsnění plungárů, pístových tyčí, kování strojů a hydraulického vybavení pro chůzi. Funkce:

1. Necitlivé na vibrační zatížení a vrcholy tlaku

2. Dobrá anti-extruzní schopnost

3. Lepší utěsnění bez zatížení a nízké teploty

Vhodné pro drsné pracovní podmínky

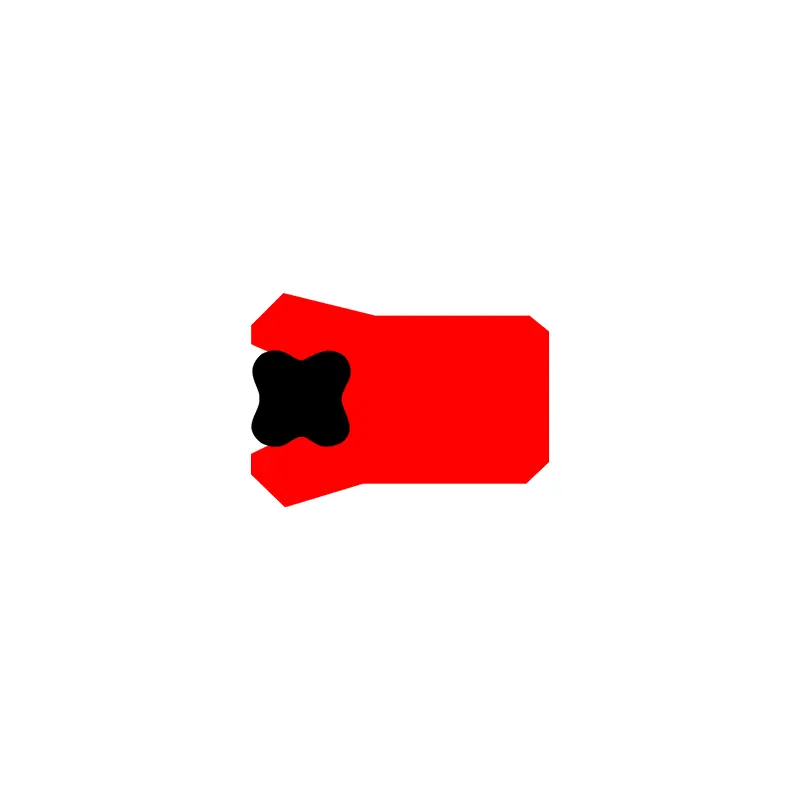

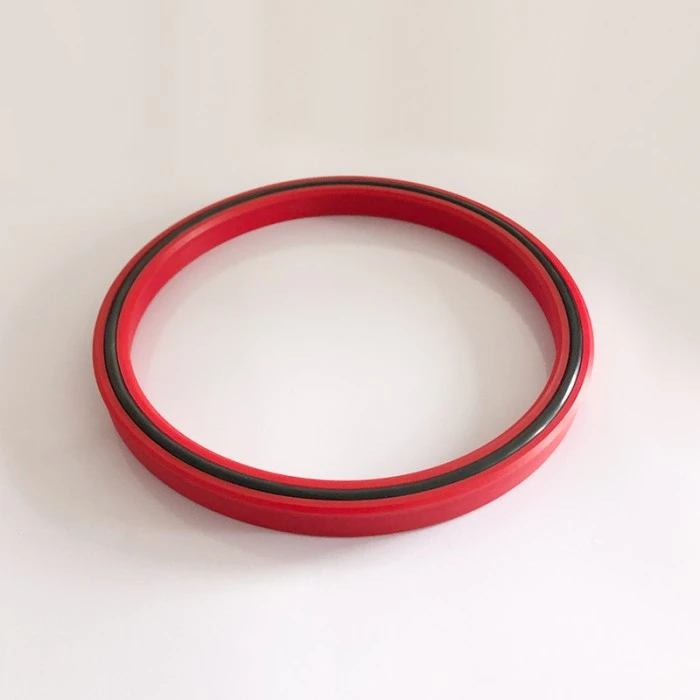

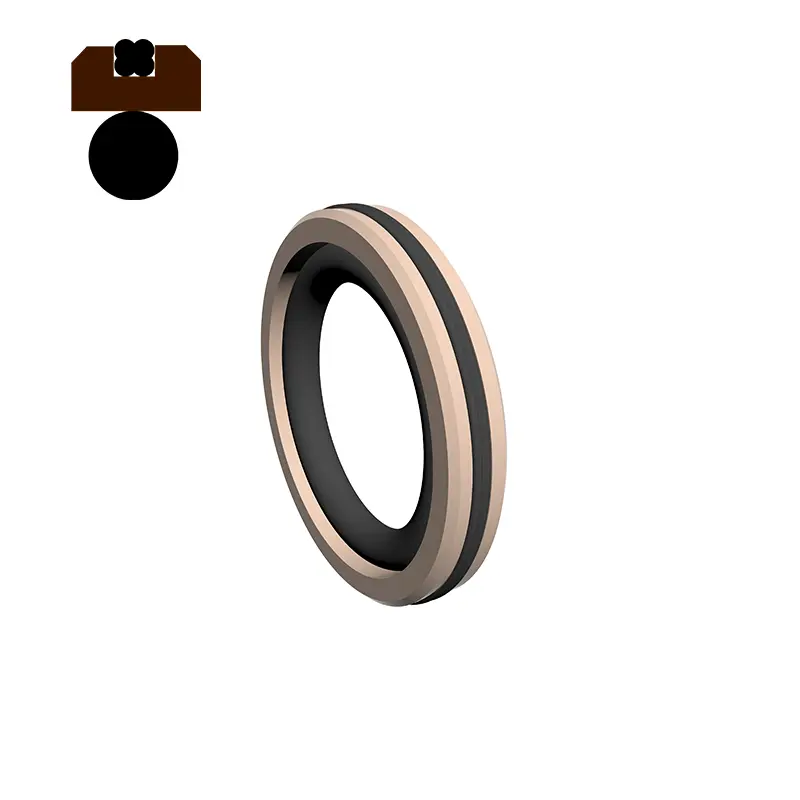

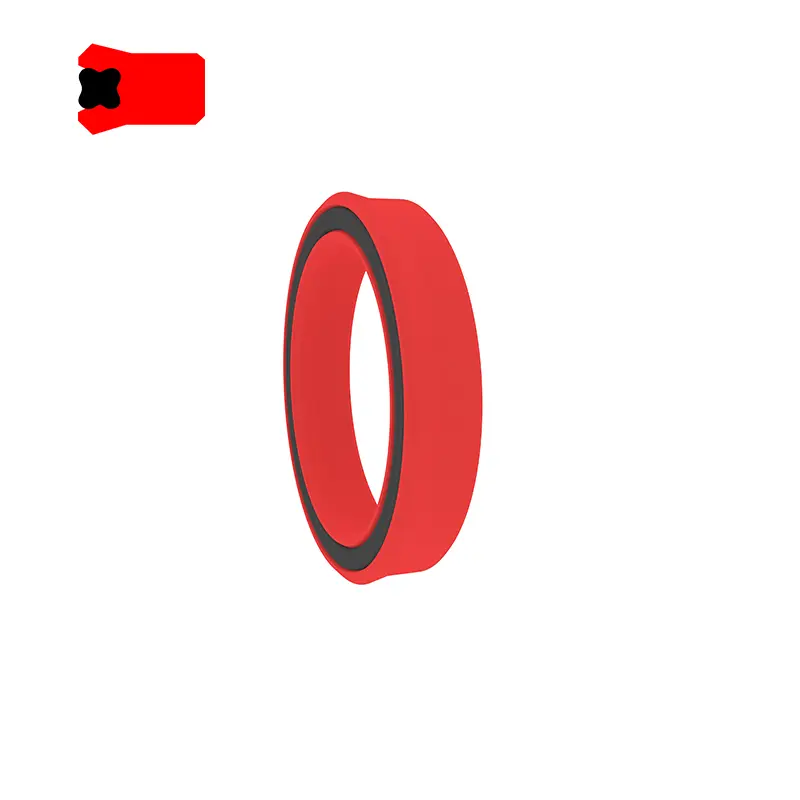

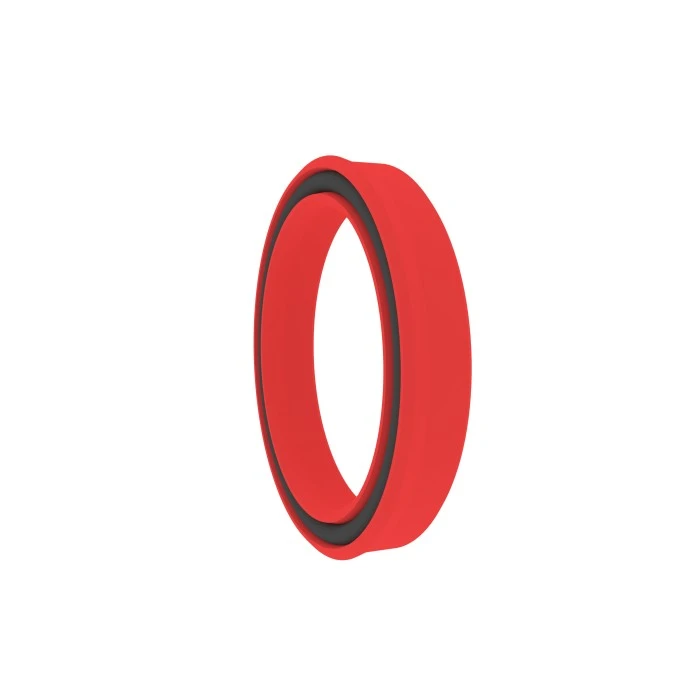

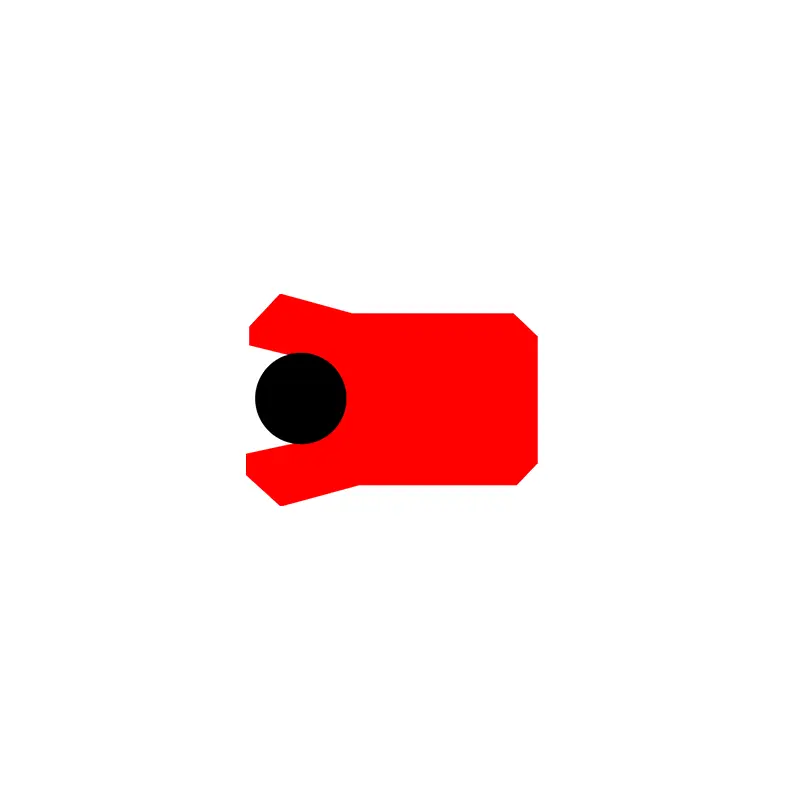

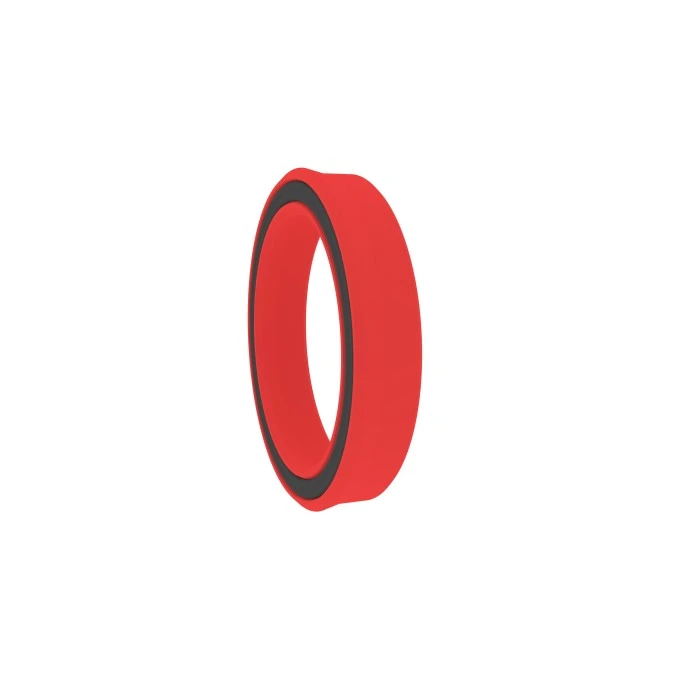

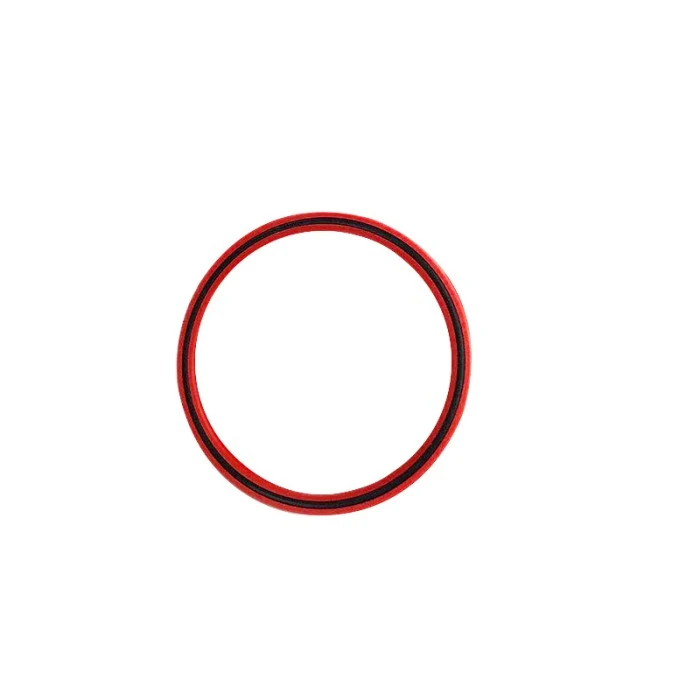

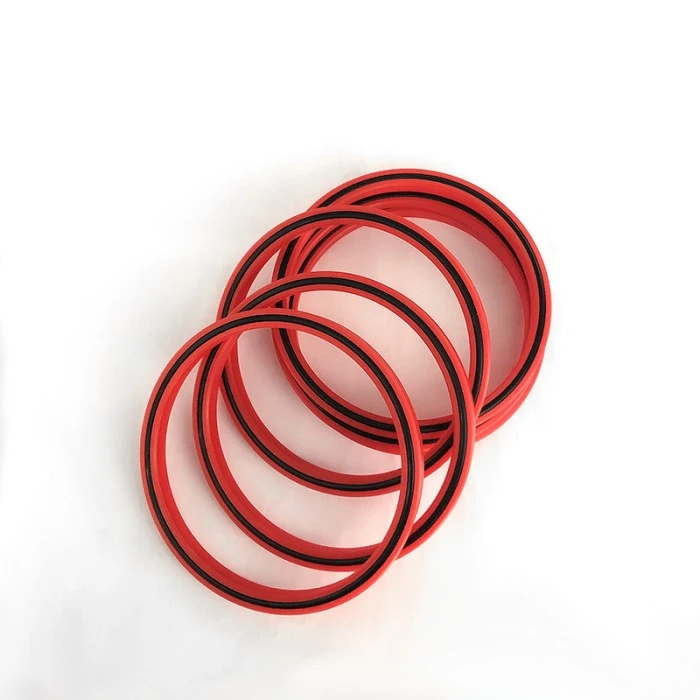

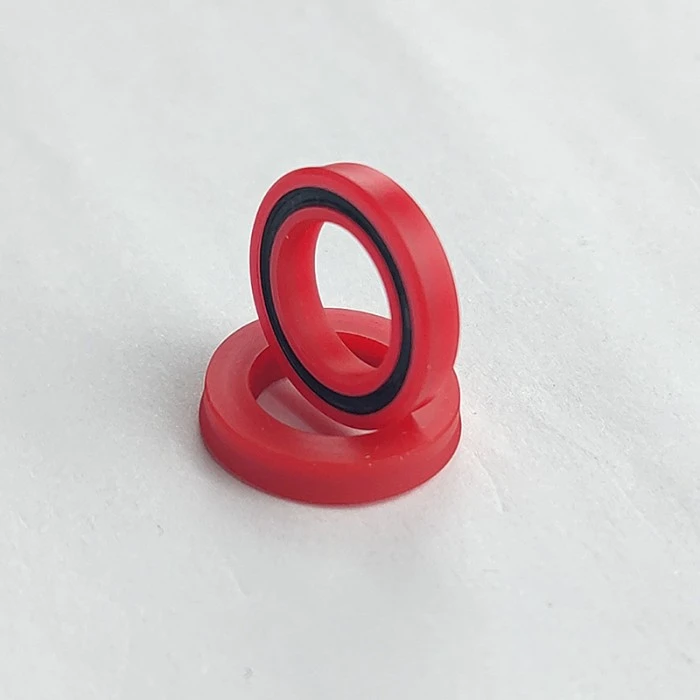

VAD těsnění je symetrická těsnění pro díru i hřídel. Je to výsledek dalšího vývoje těsnění na rty. Hvězdný prsten hraje roli radiální síly a kompenzuje opotřebení těsnicího rtu. Tlak systému je přenášen na těsnicí rty přes stlačený a deformovaný hvězdný kroužek, takže výkon s vysokým a nízkým tlakem je vynikající. Používá se hlavně pro těsnění sloupců, pístových tyčí, kování strojů a hydraulického vybavení pro chůzi. Materiál je: polyuretanový materiál (PU) + nitrilový guma (NBR), funkce:

1. Necitlivý na vibrační zatížení a vrchol tlaku

2. Dobrá anti-extruzní schopnost

3. Lepší utěsnění bez zatížení a nízké teploty

4. Vhodné pro drsné pracovní podmínky

5. Dlouhý život.

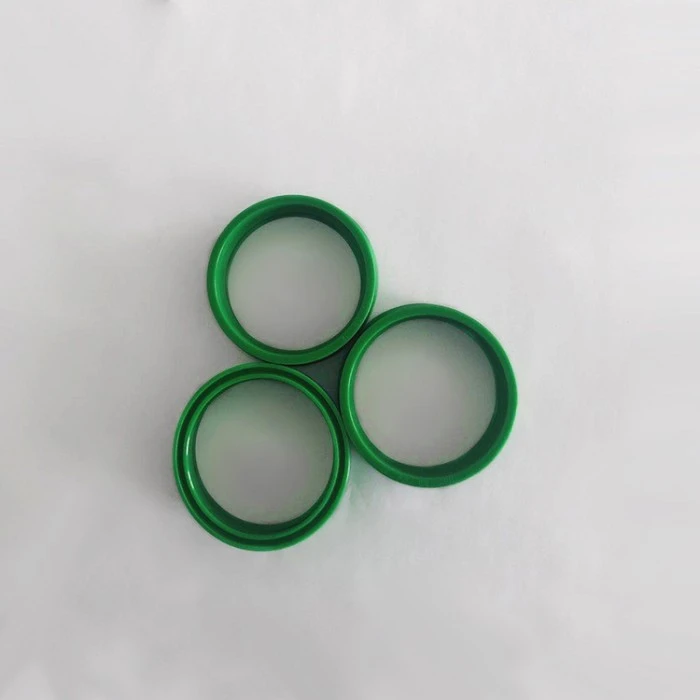

Těsnění typu Ki-A je symetrická těsnění pro díru i hřídele, které se používají hlavně ve strojírenských strojích, průmyslových vozidlech, sklápěčích, zemědělských strojích, jeřáby, vstřikovacích strojích, teleskopické válci, hydraulické válce atd.

1. Vynikající dynamický a statický výkon těsnění

2. Kompaktní struktura, Groove Ground umožňuje vyšší drsnost povrchu

3. Návrh pro omezenou radiální rozměr prostoru dutiny

Funkce a aplikace produktu:

Výběr materiálu:

Standardní materiál: Polyurethanový materiál PU Ostatní volitelné materiály: nitrilní guma R01, Fluororubber R02 (prosím, konzultujte naši společnost)

Uhs

Standardní materiál: Nitril Rubber R01 Další volitelné materiály: Polyuretanový materiál PU, Fluororubber R02

Polyuretanový materiál PU + Nitril Rubber R01

Příklad objednávání:

Příklad objednávání: Oscal Shaft Univerzální těsnění UN50 × 65 × 10PU (DXDXH) + Kód materiálu

Příklad objednávání: UHS50 × 60x6 R01 (DXD × H) + Materiálový kód

Rcbky

Příklad objednávání: BA50 × 60 × 10 (D × D × H)

To-a

Specifikace a rozměry:

Uhs

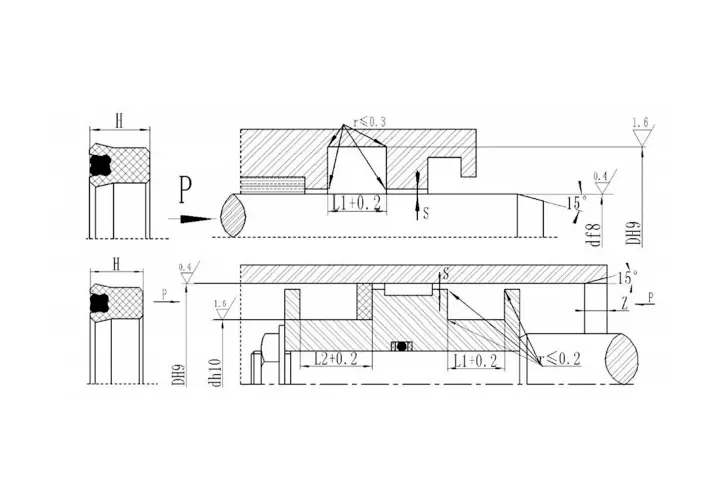

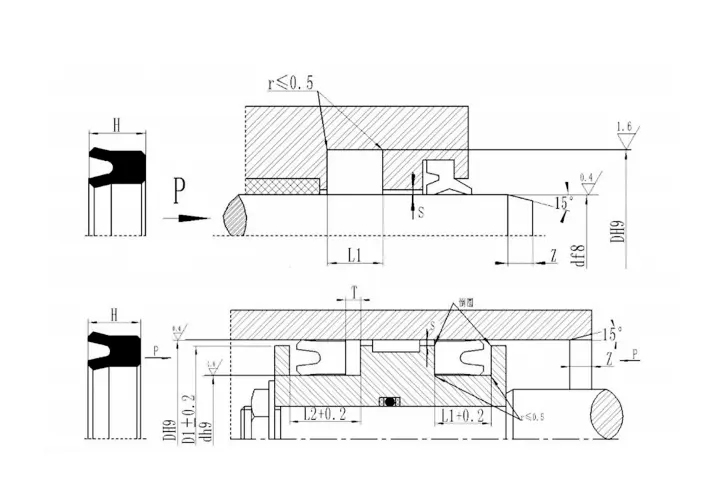

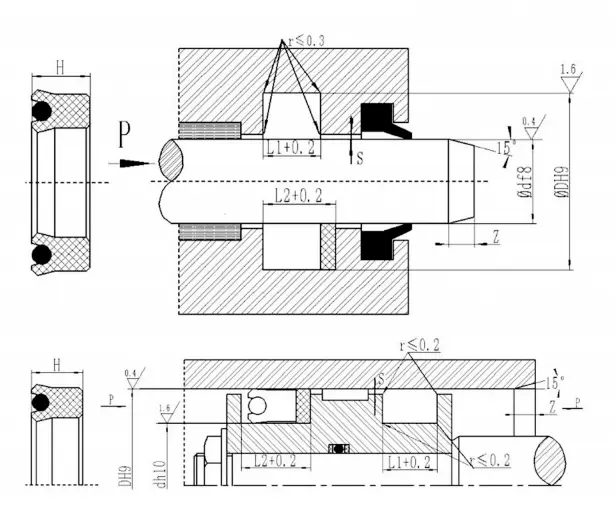

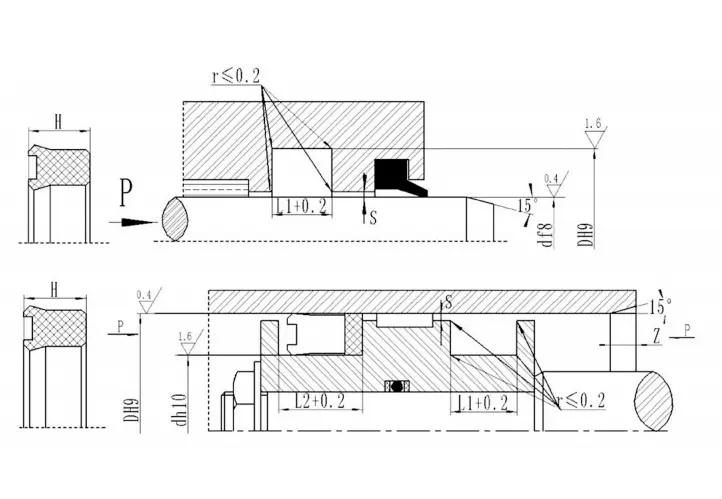

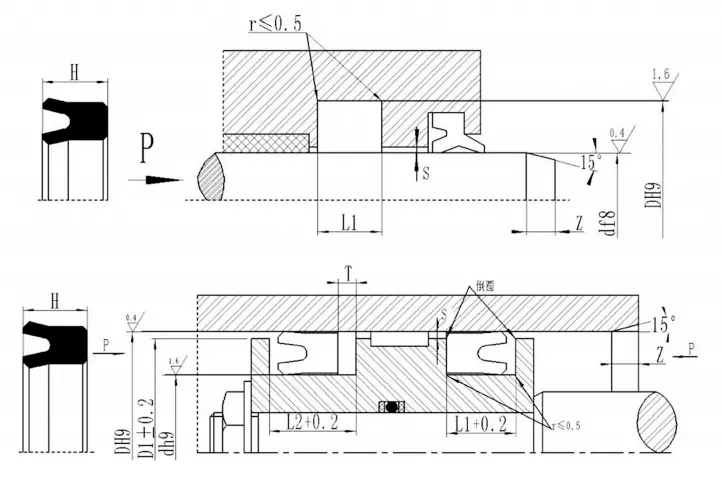

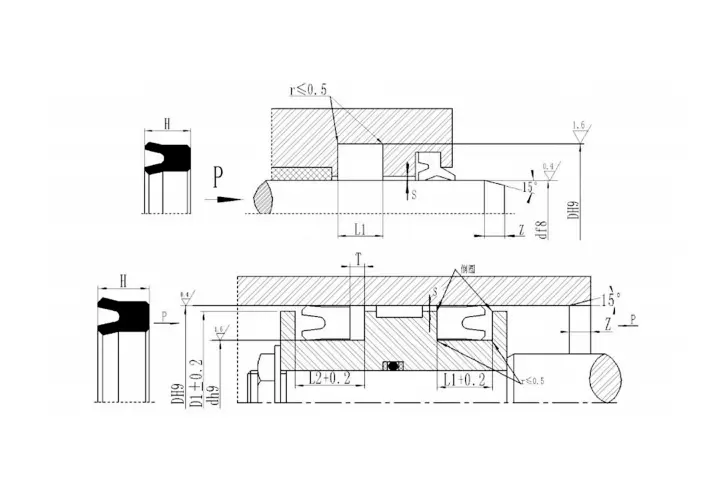

Specifikace a rozměry drážky
Číslo produktu	d	D	H	L1	L2	T	Číslo produktu	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541,56	31.5	41.5	6	7	9	3
UHS-122.520,55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35,5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531,55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835,55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

Rcbky

Příklad objednávání tabulky standardní velikosti: RCBKY 800 × 770 × 18 (D × D × H)
Číslo produktu	D	d	H	Z	L1	L2	ZMIN
RCBKY25022516	250	225	16	247	18	21.5	10
RCBKY25523016	255	230	16	252	18	21.5	10
RCBKY26524016	265	240	16	262	18	21.5	10
RCBKY27525016	275	250	16	272	18	21.5	10
RCBKY28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
RCBKY30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
RCBKY34031516	340	315	16	337	18	21.5	10
RCBKY34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

Tabulka standardní velikosti
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

Příklad objednávání tabulky standardní velikosti: VAD 65 × 75 × 8 (d x d × h)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
Poznámka: Otočení těsnění není touto tabulkou omezena a může být dodávána v jakékoli velikosti.

To-a

Specifikace Příklad objednávání: KI-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10
