Hydraulická těsnění pro pístové otvory, v našem továrně a výzkumném středu, existují rozdělené modely a typy, z nichž každá má vlastní vlastnosti, ale dosáhli jsme přísné kontroly kvality.

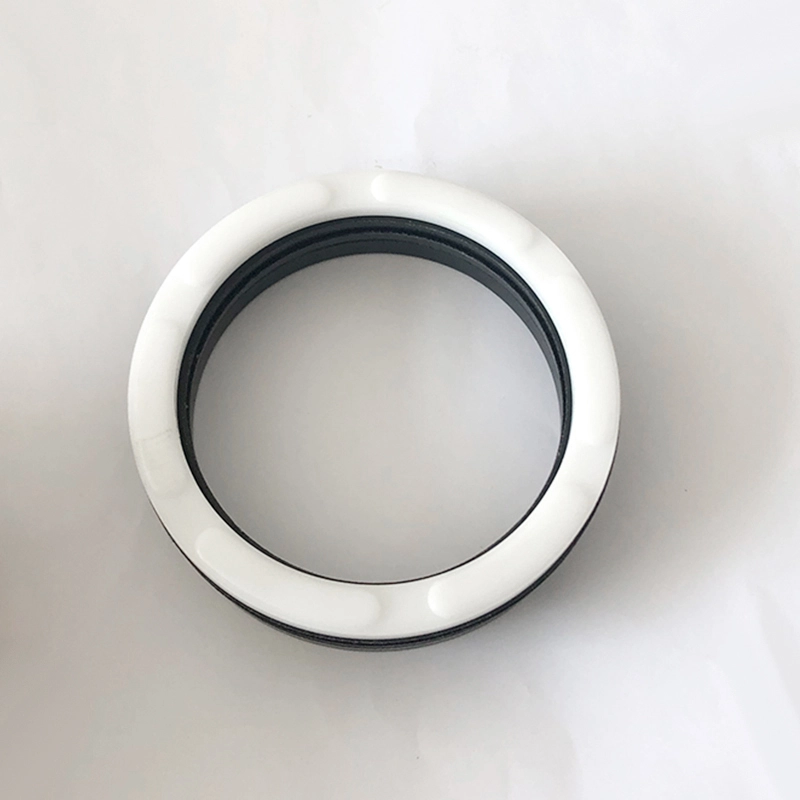

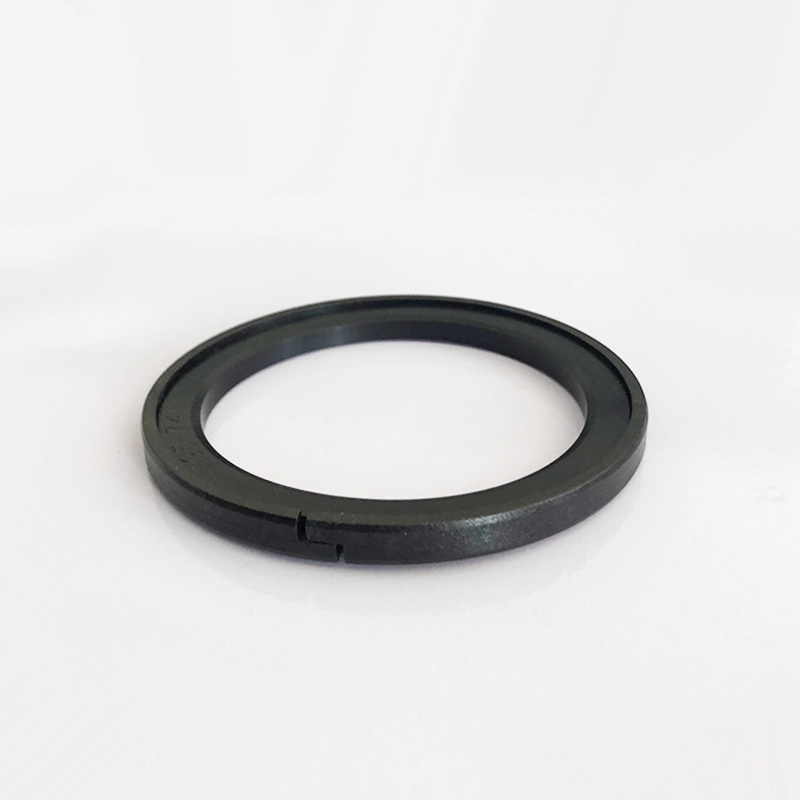

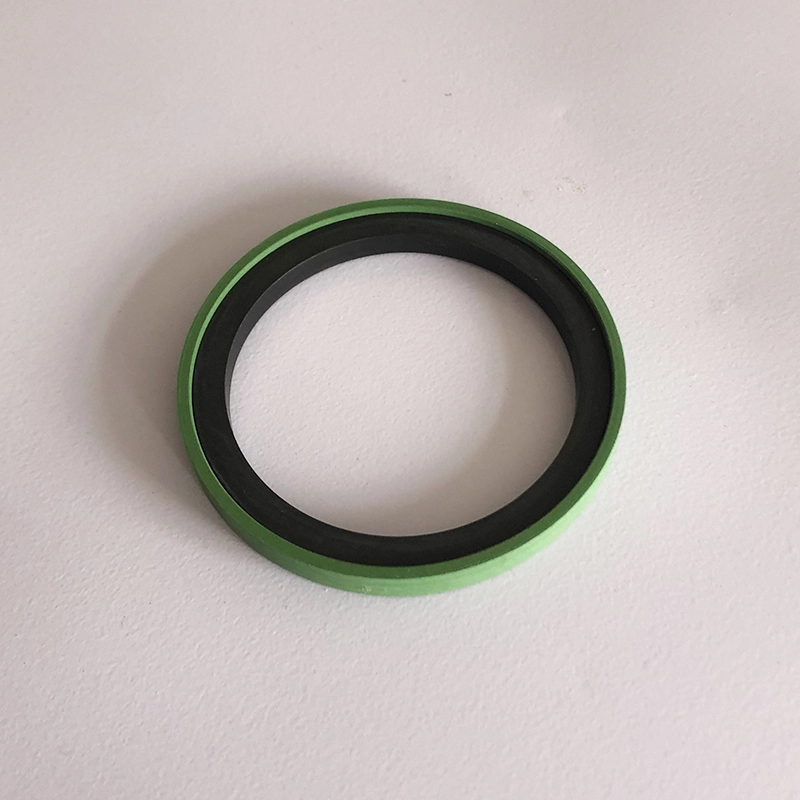

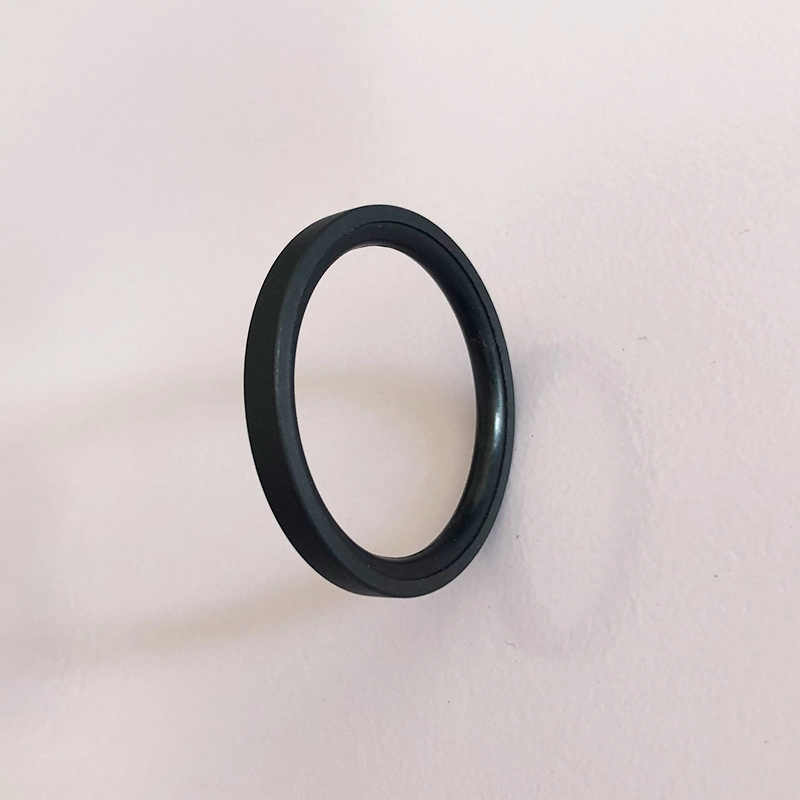

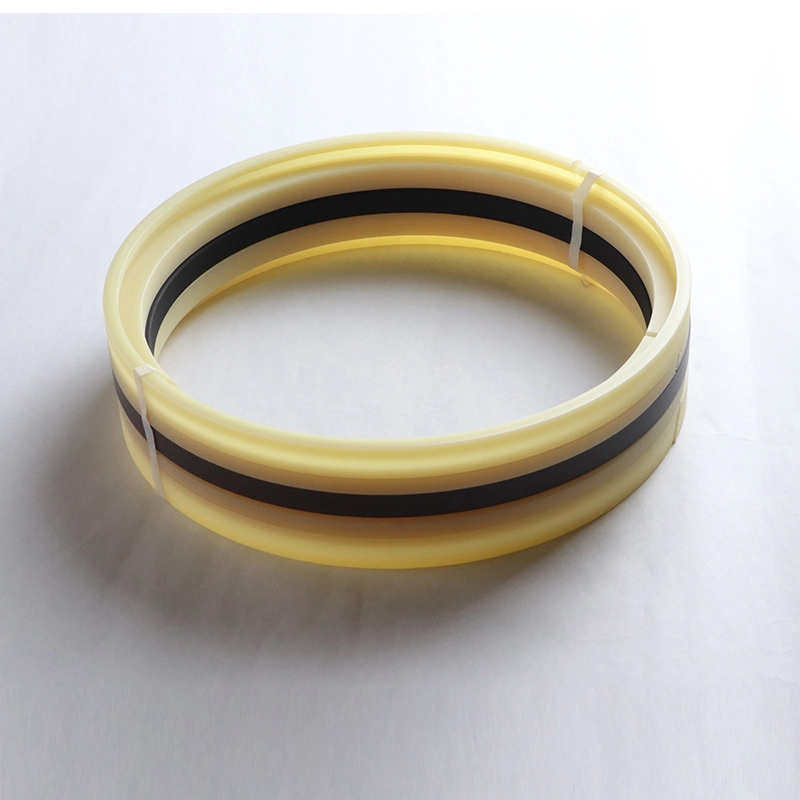

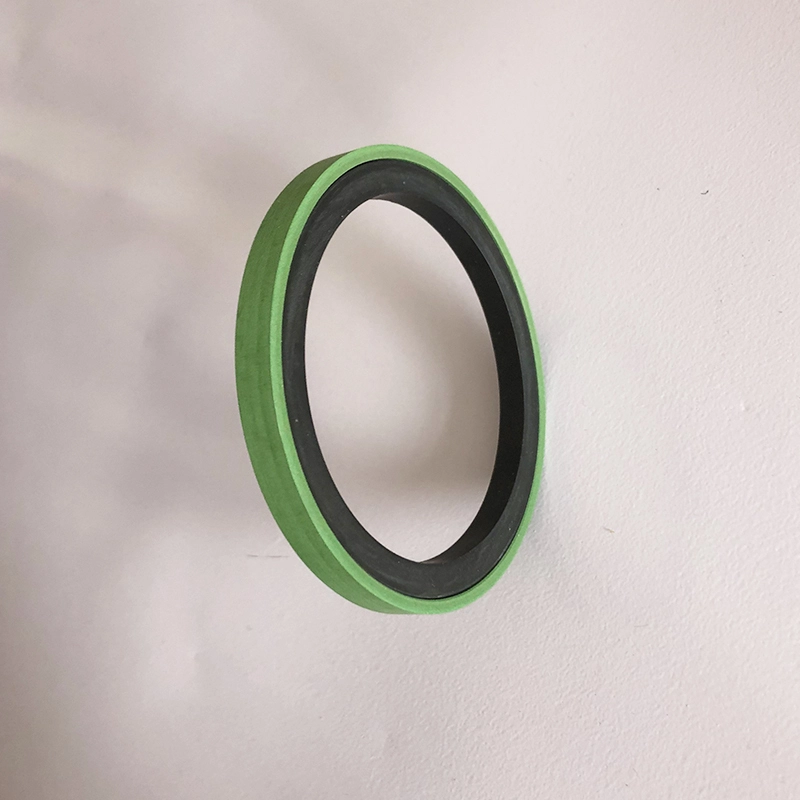

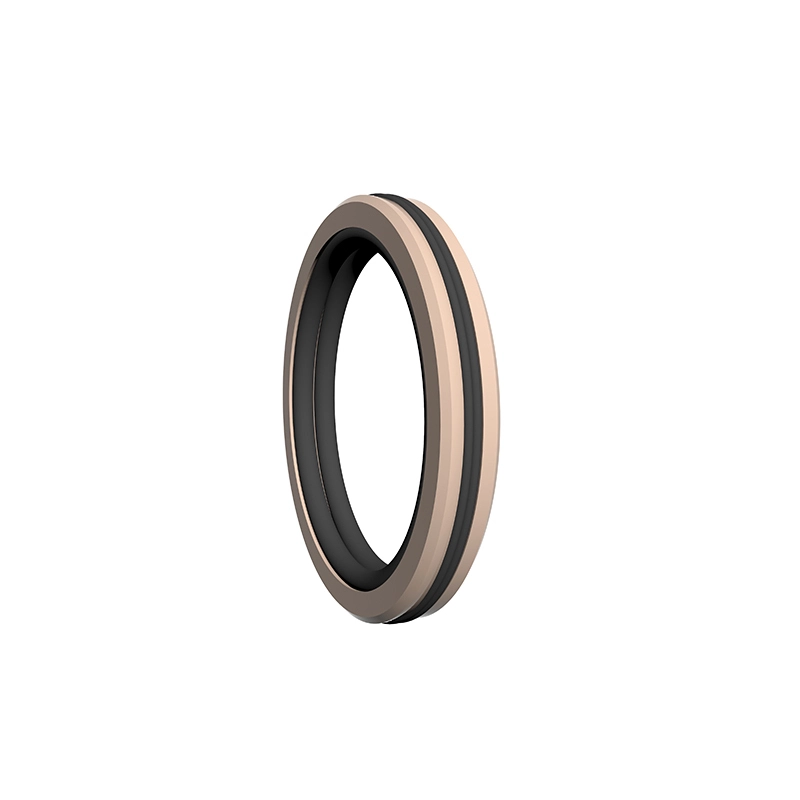

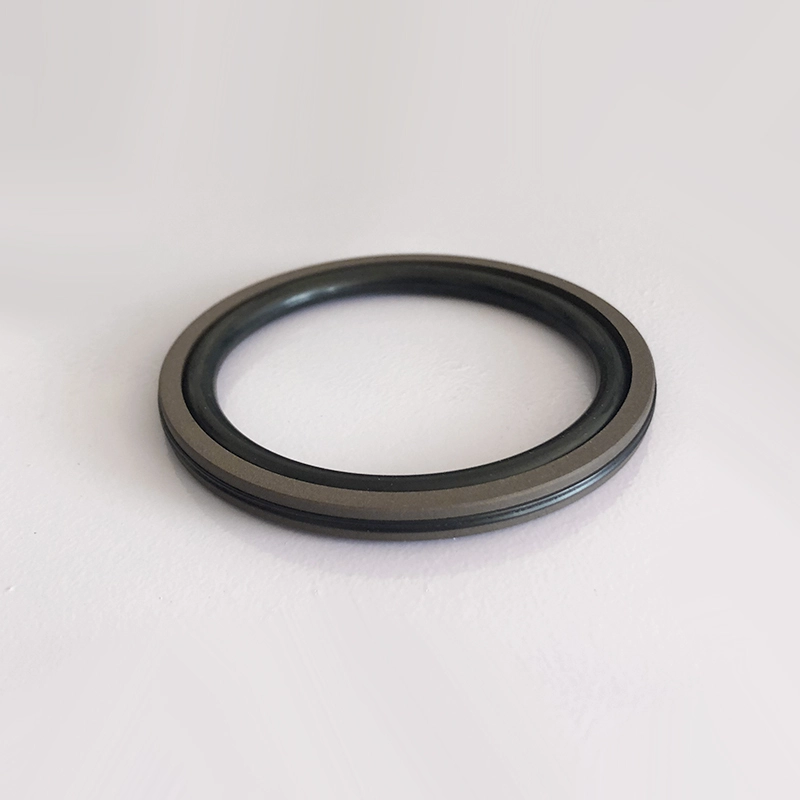

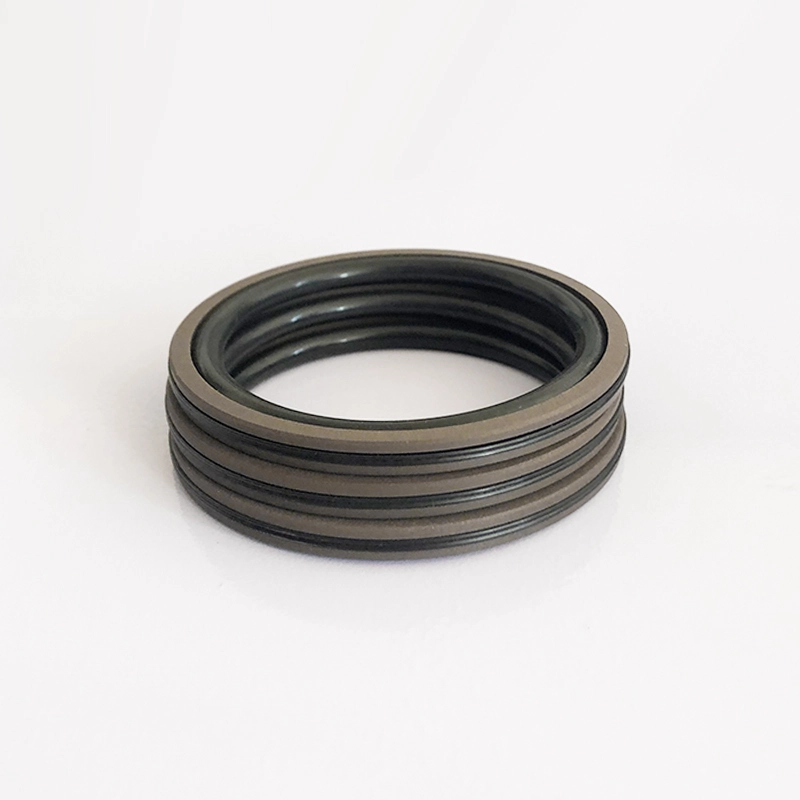

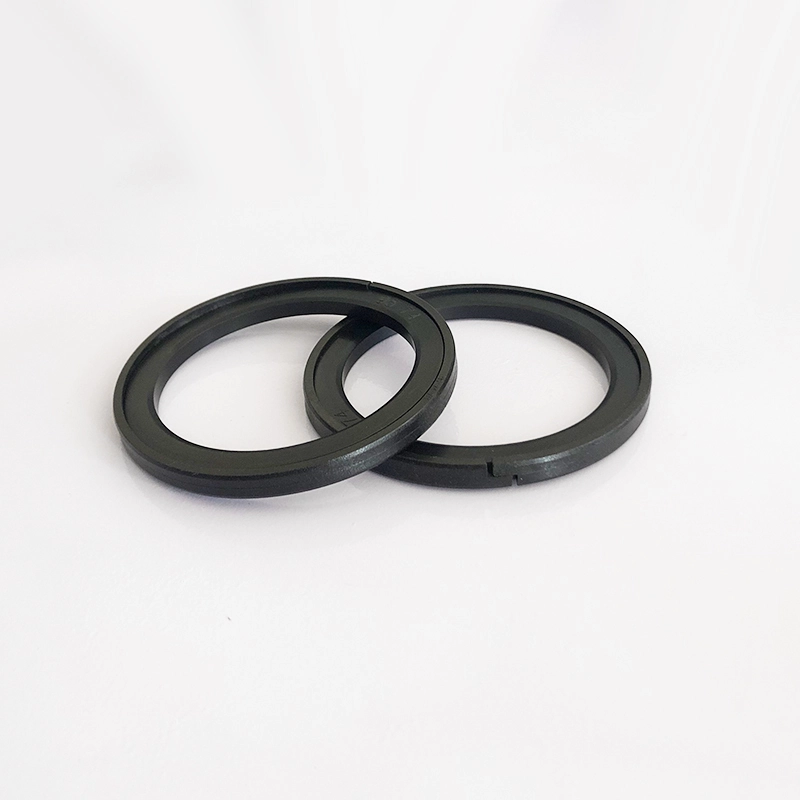

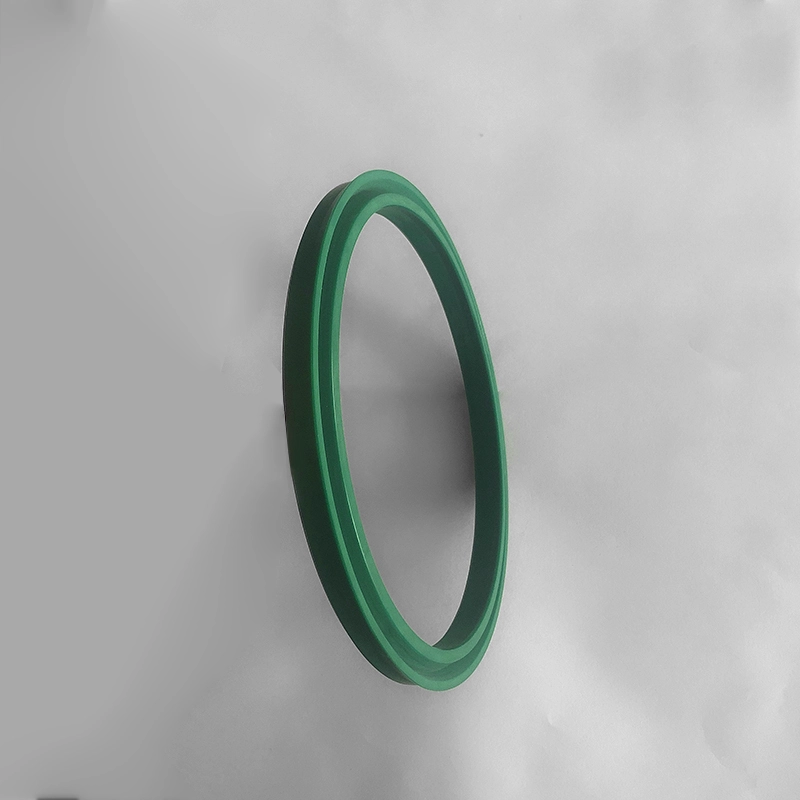

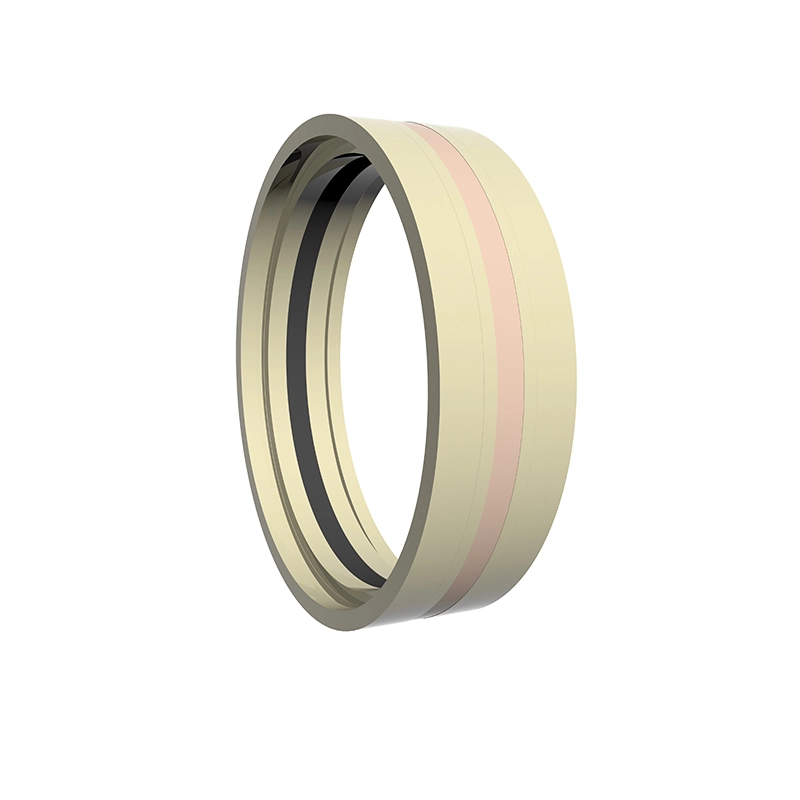

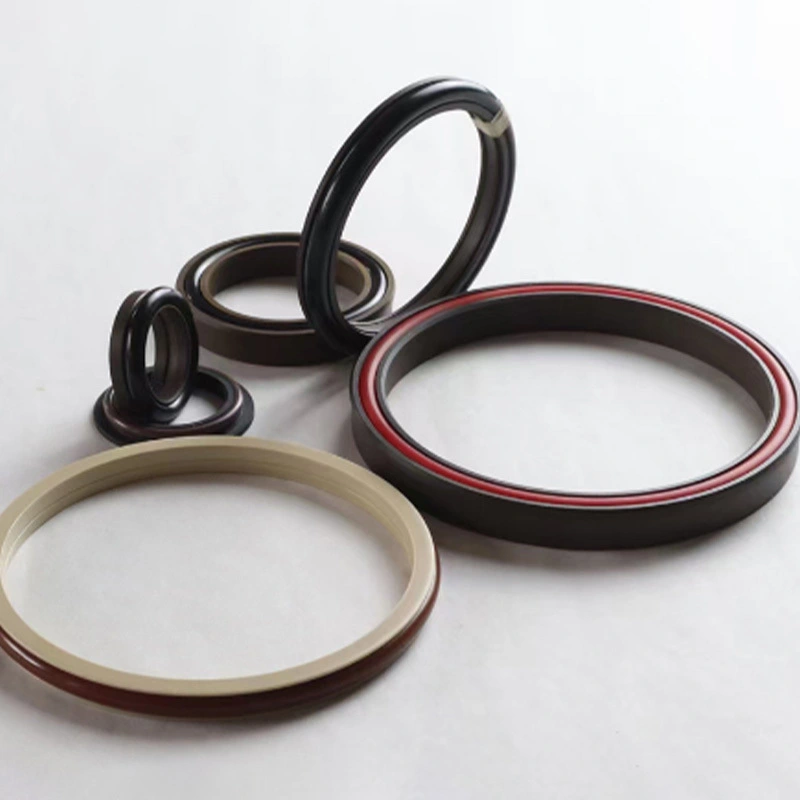

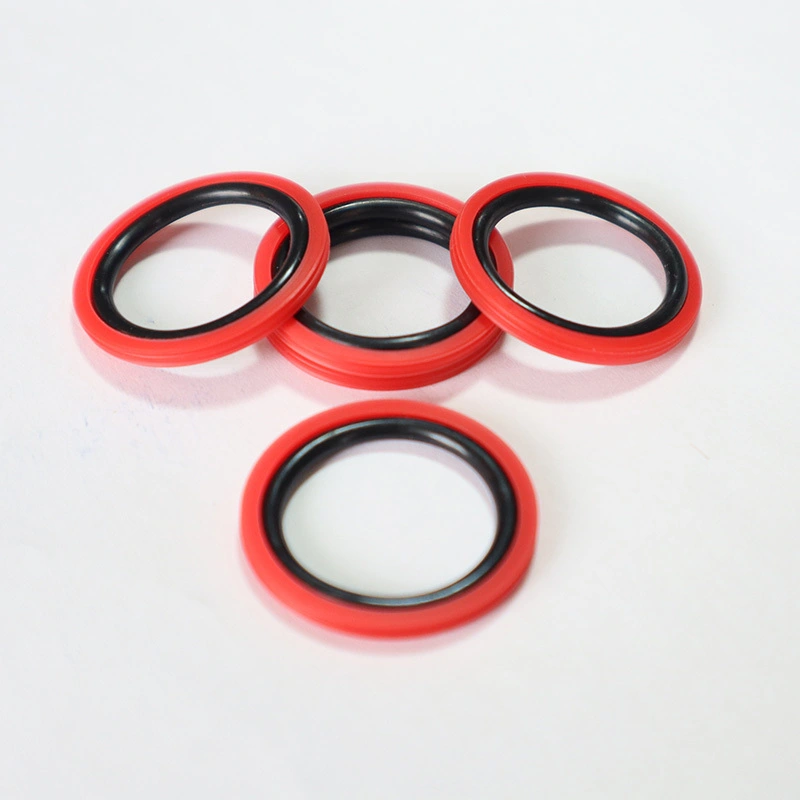

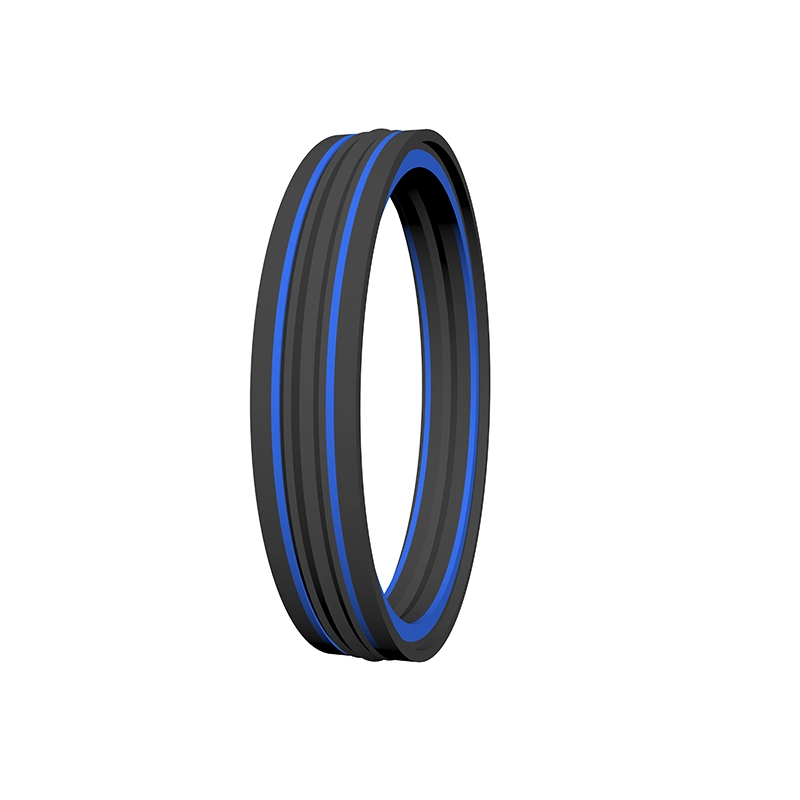

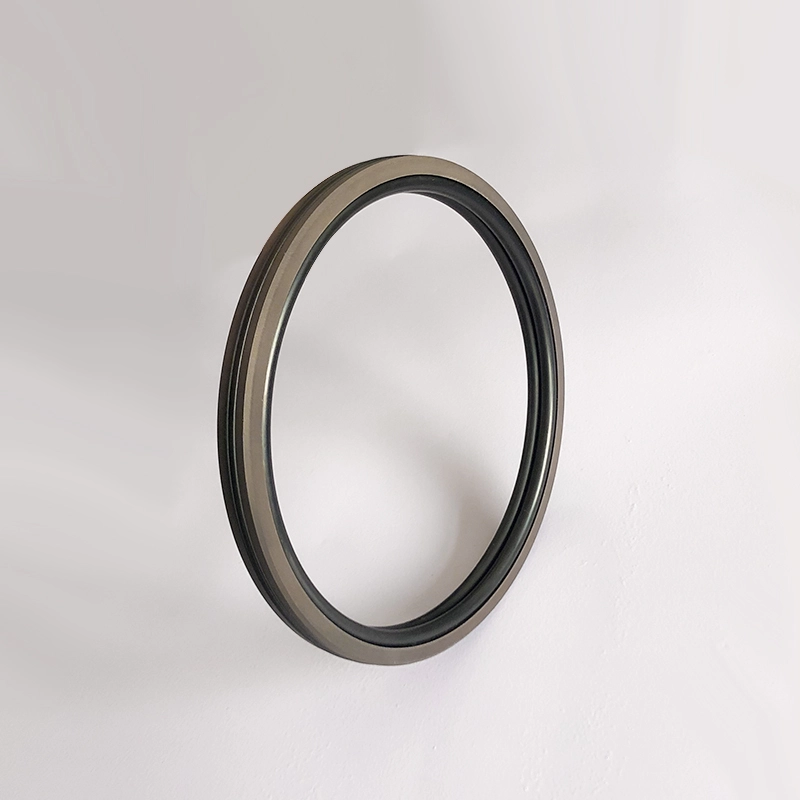

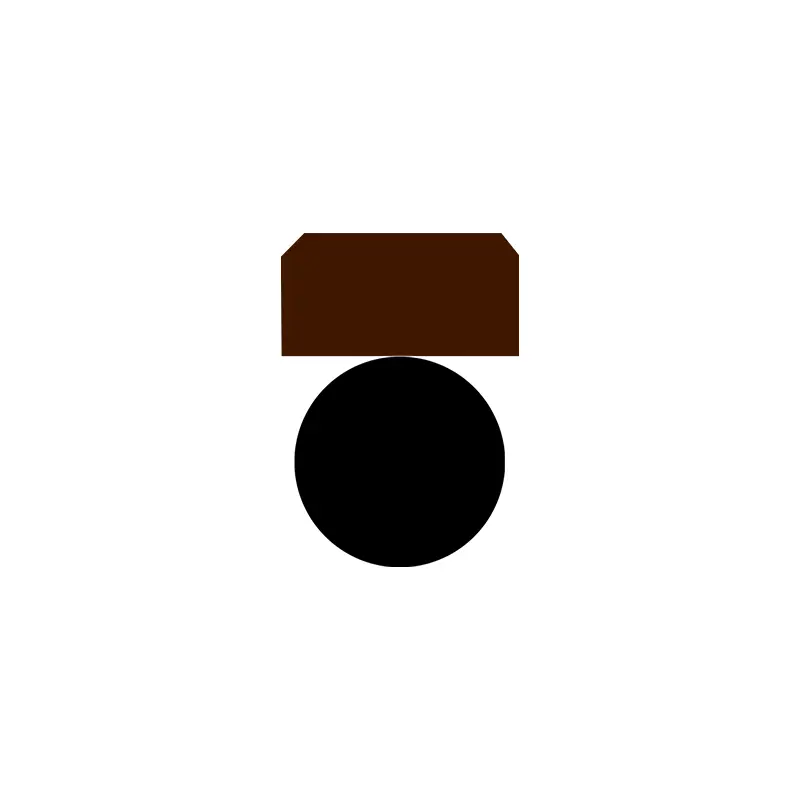

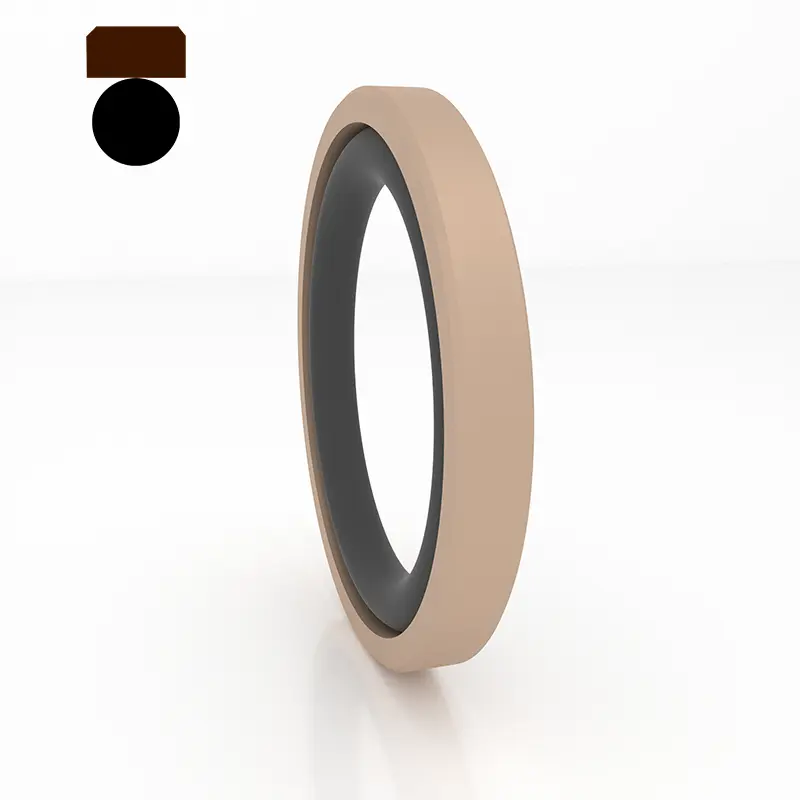

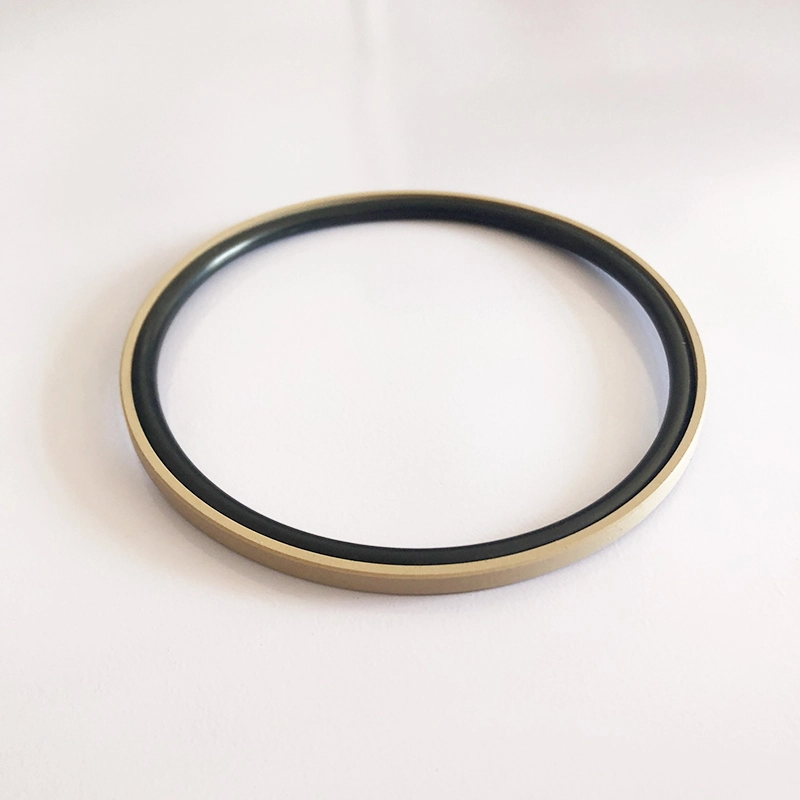

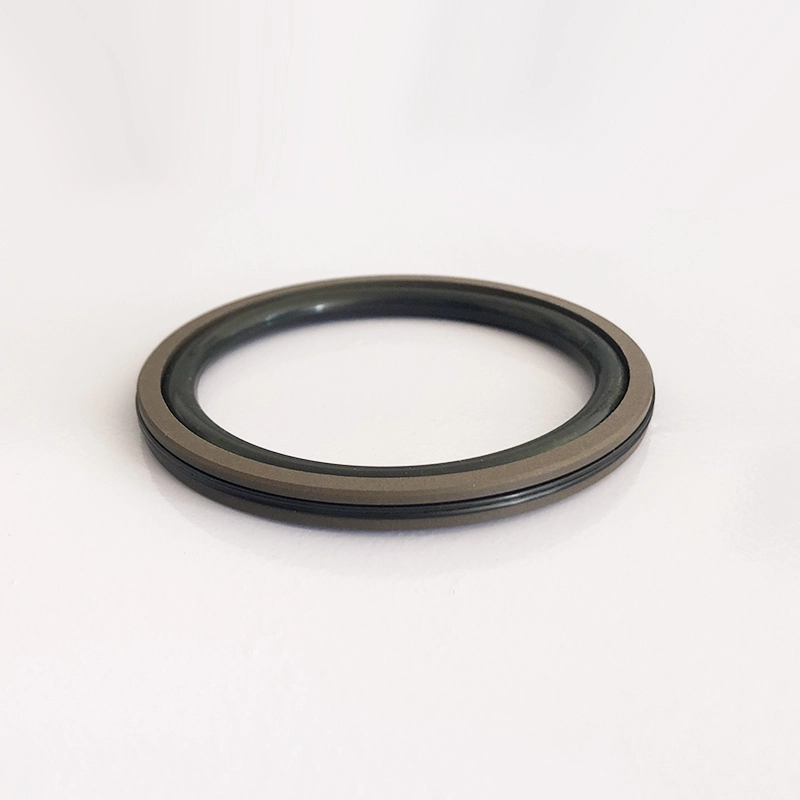

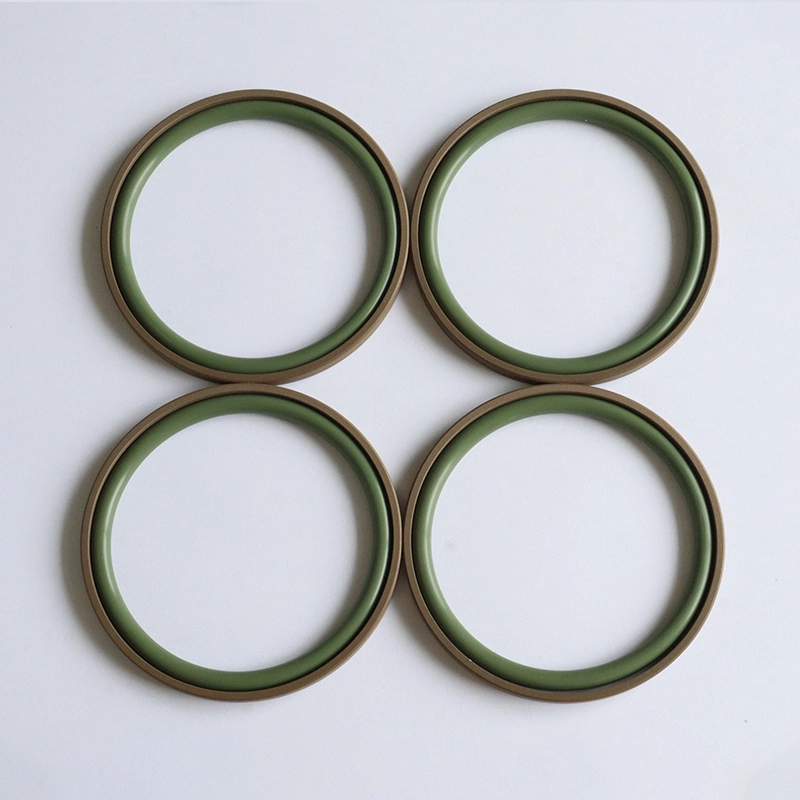

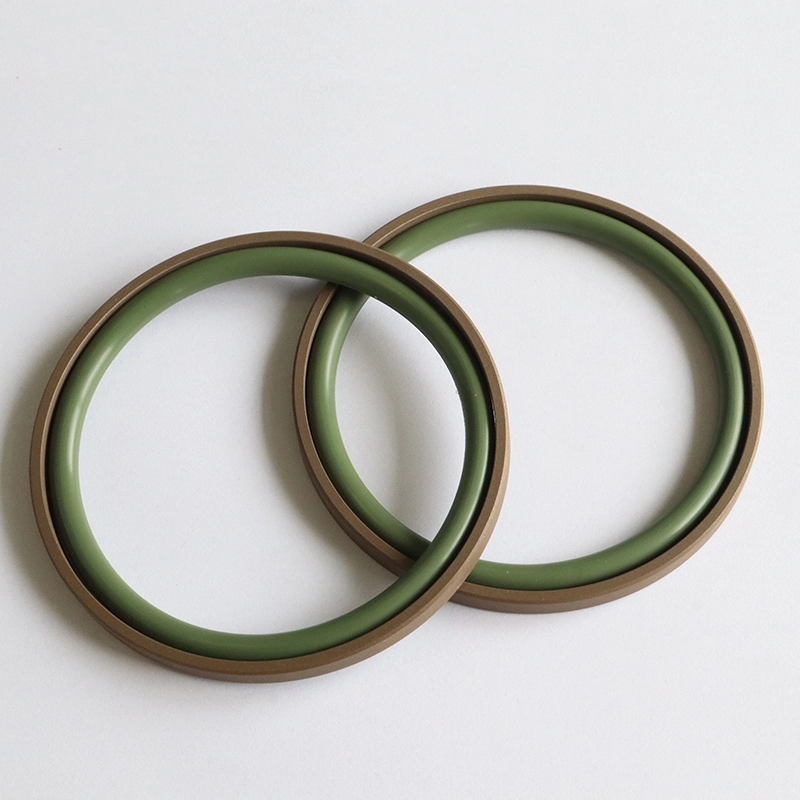

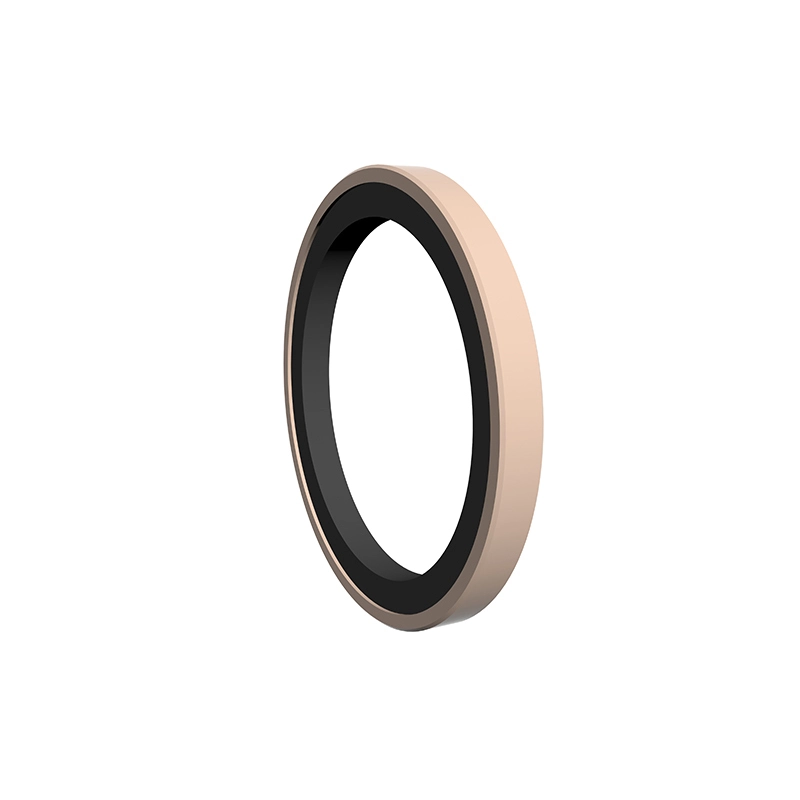

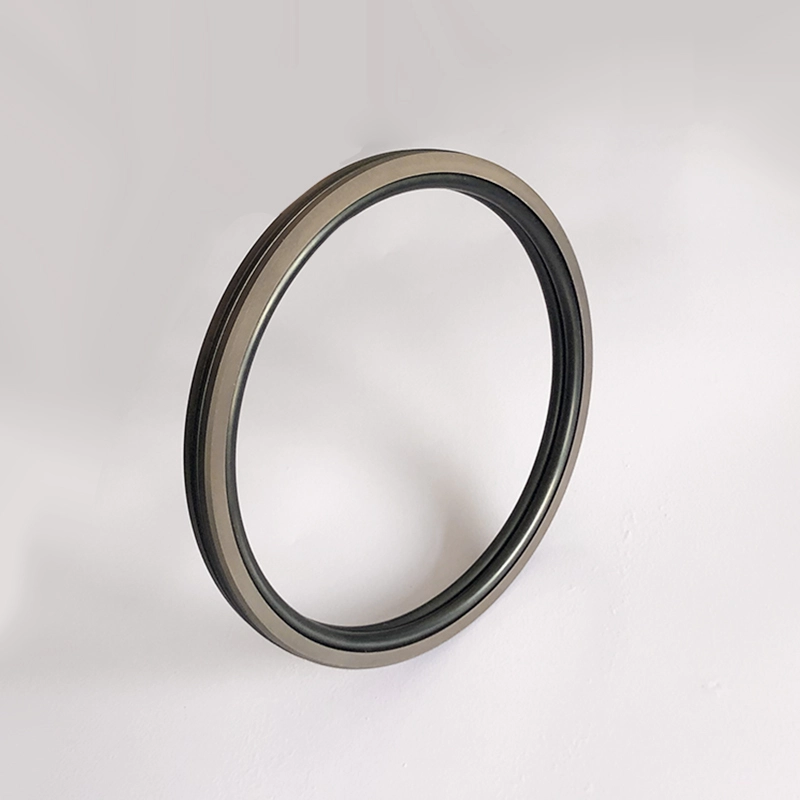

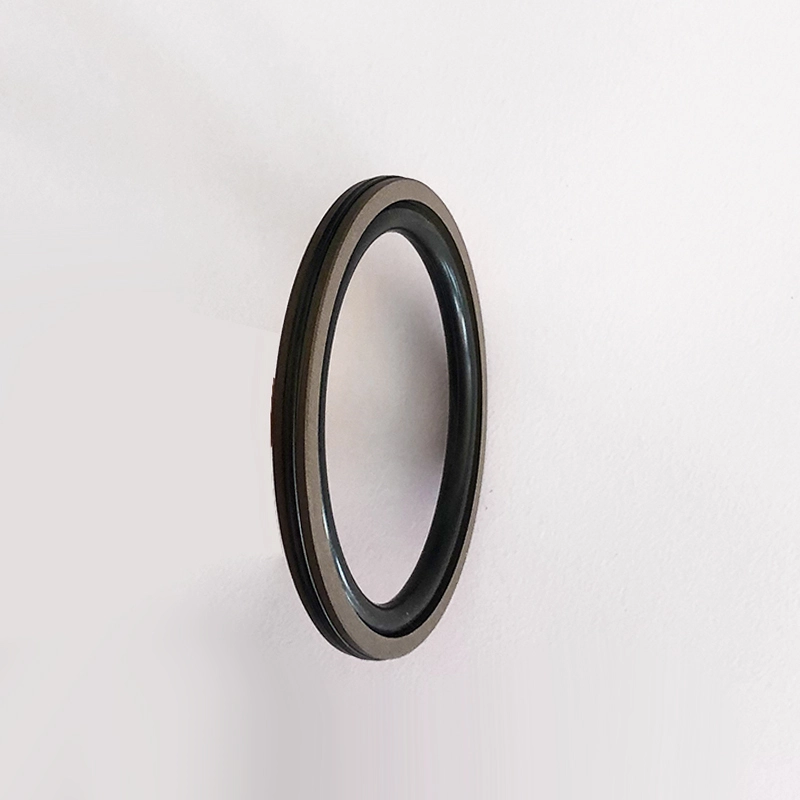

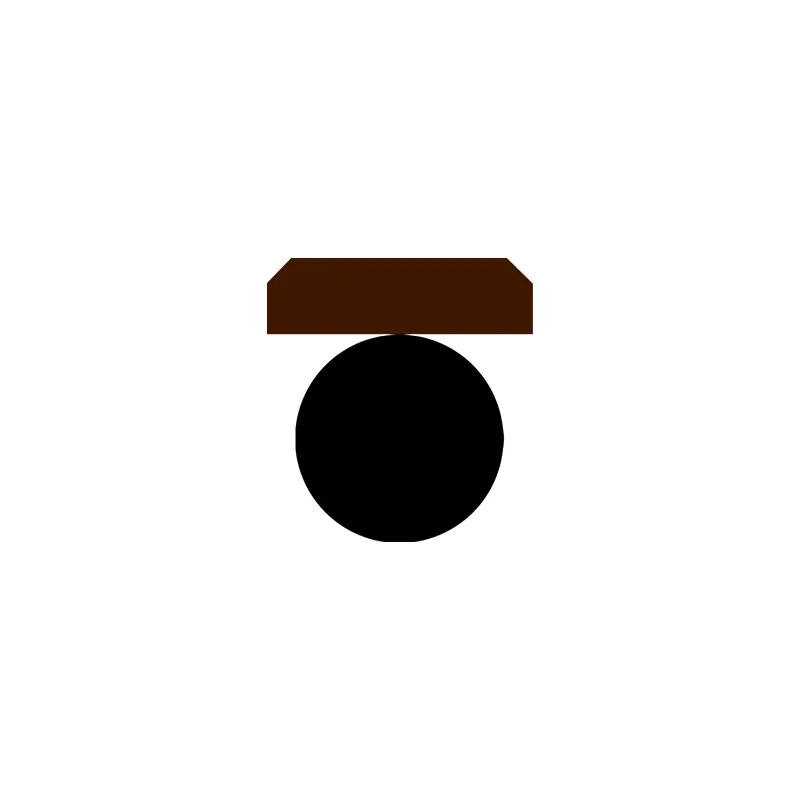

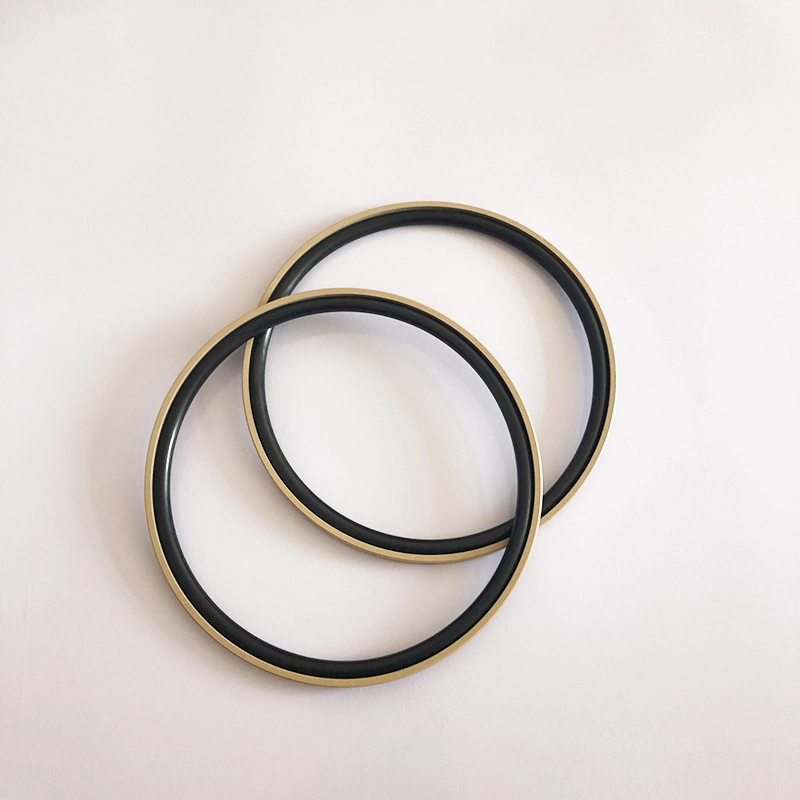

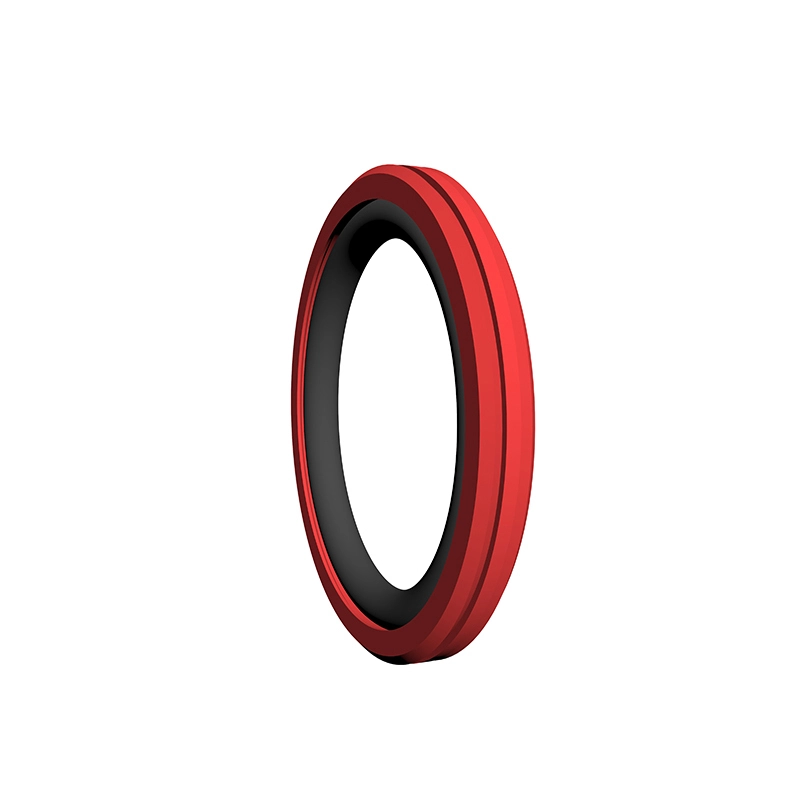

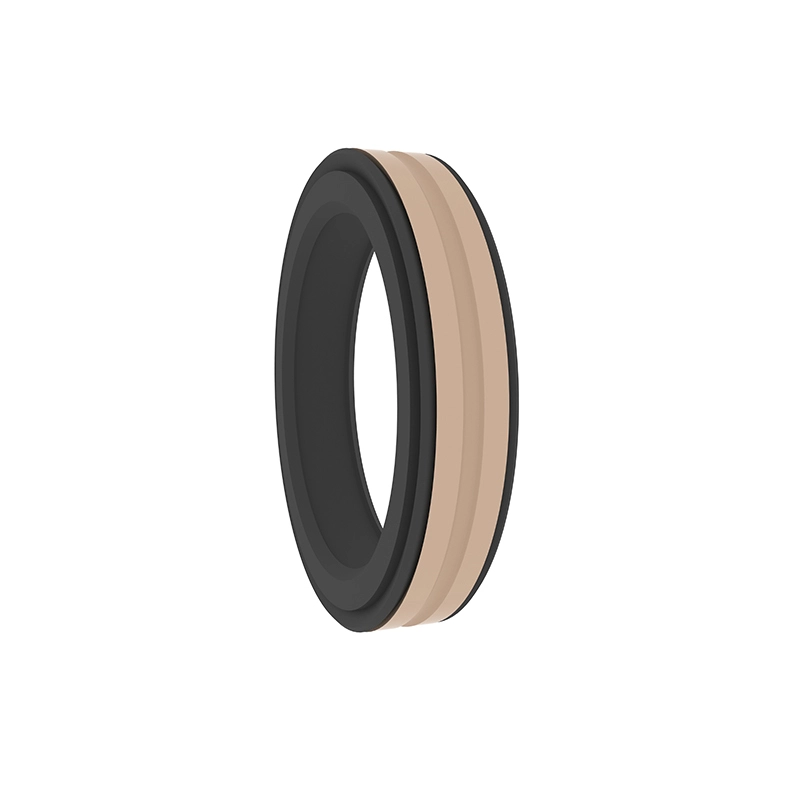

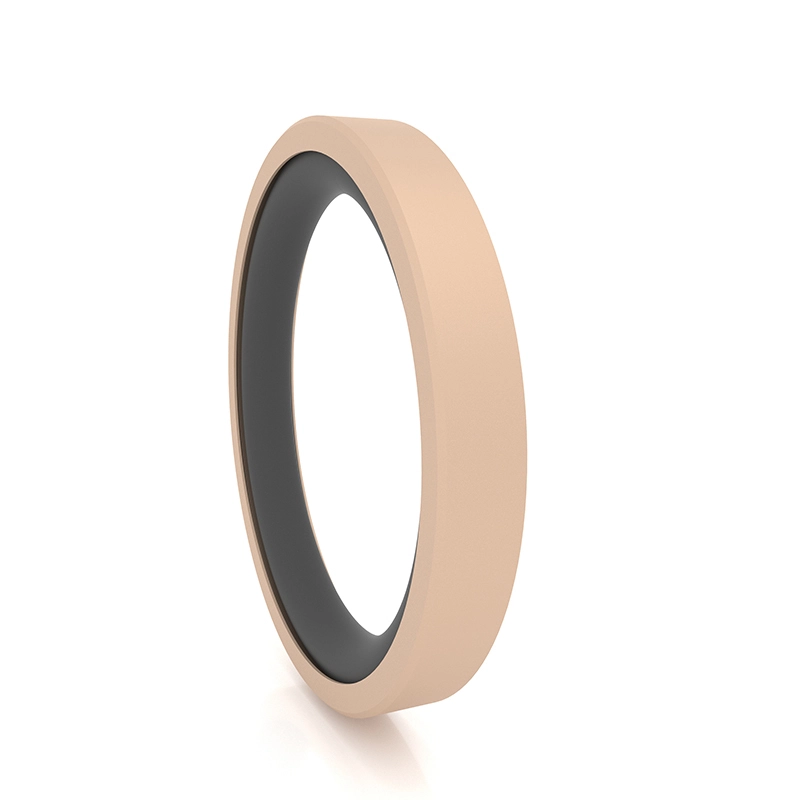

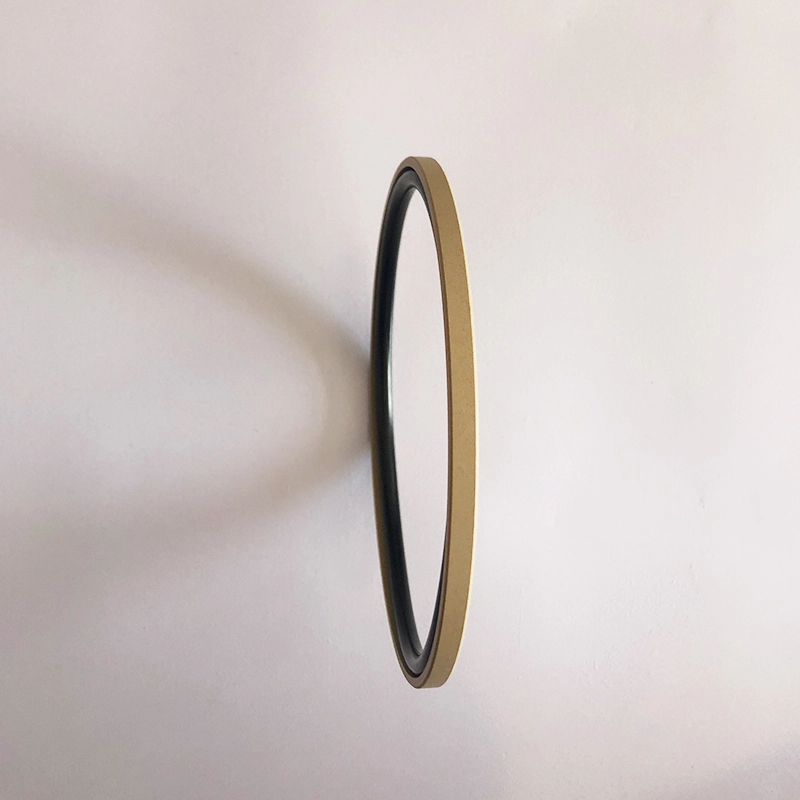

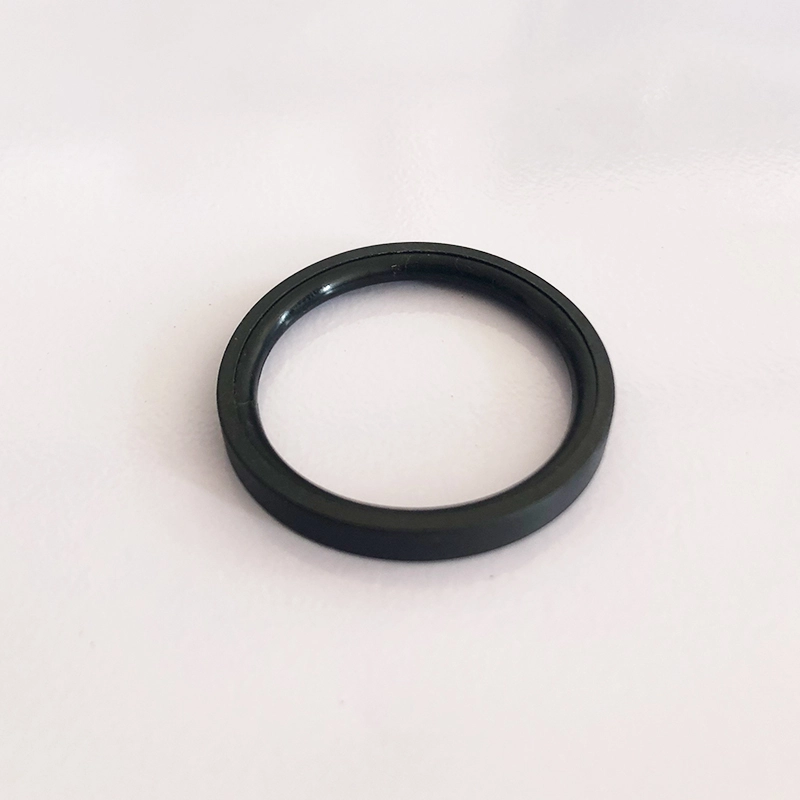

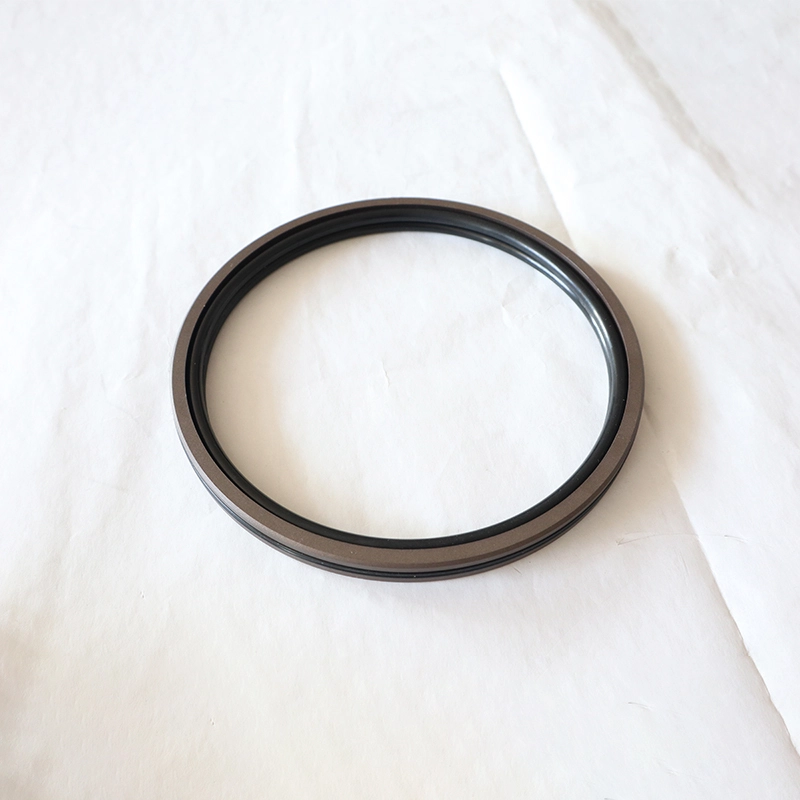

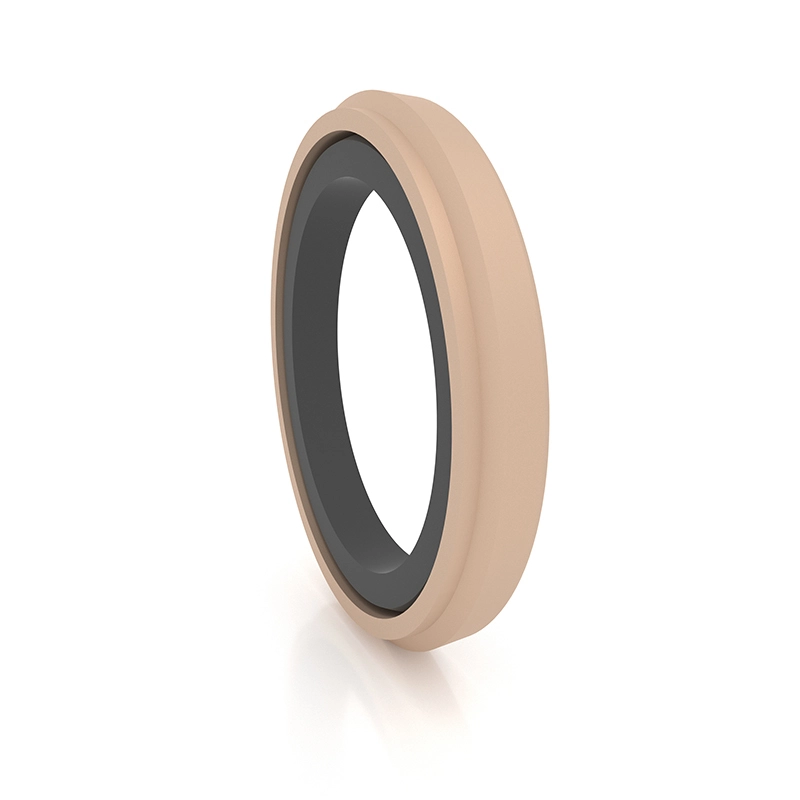

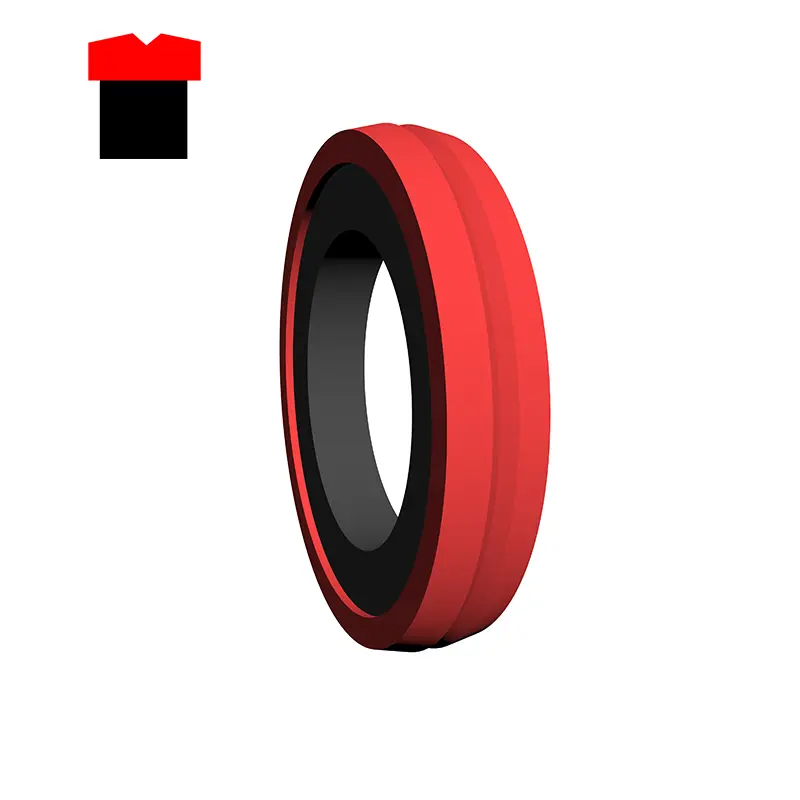

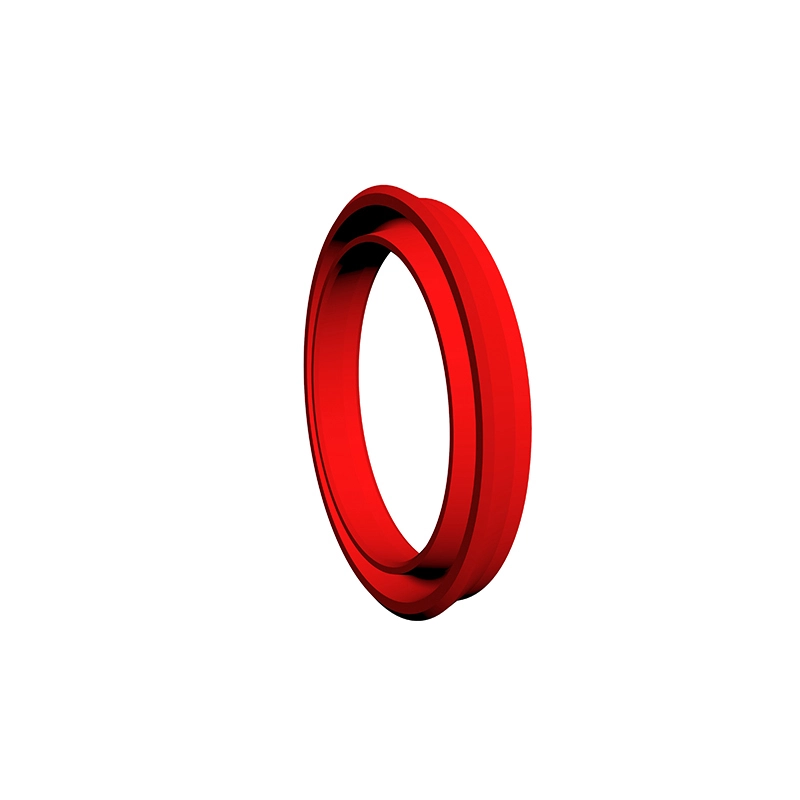

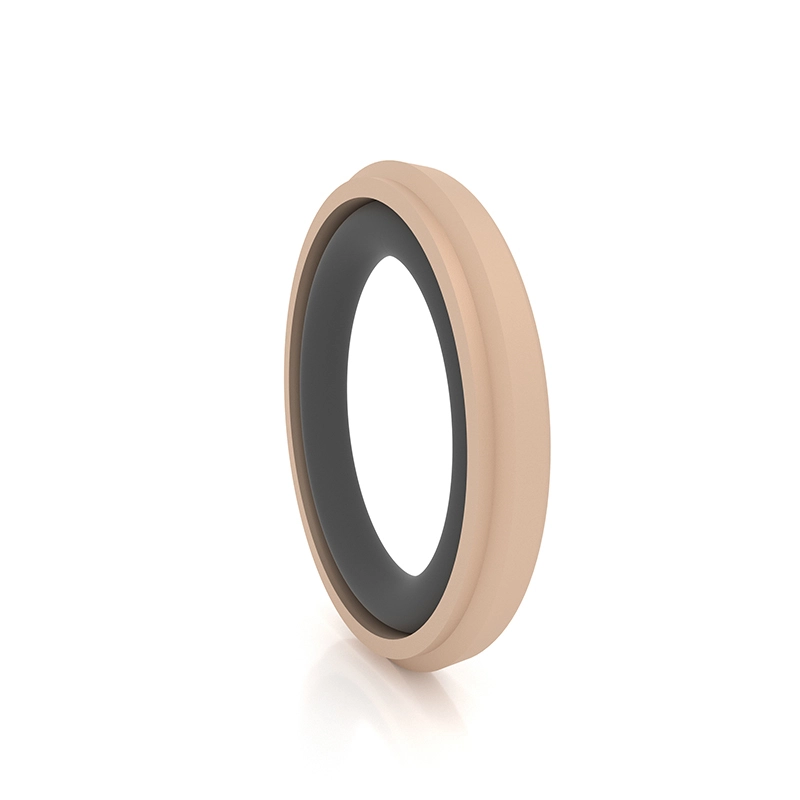

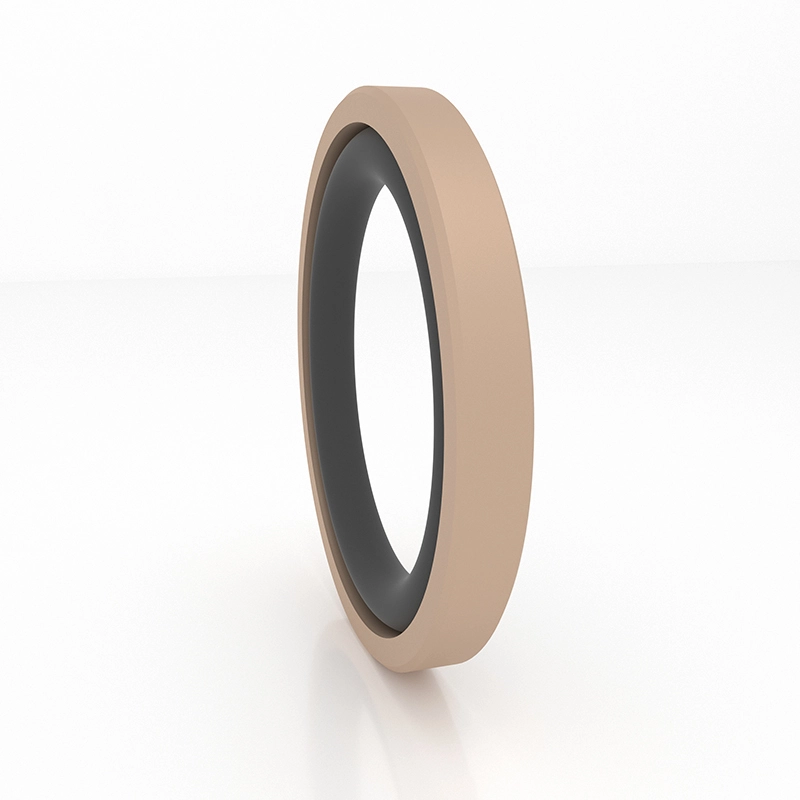

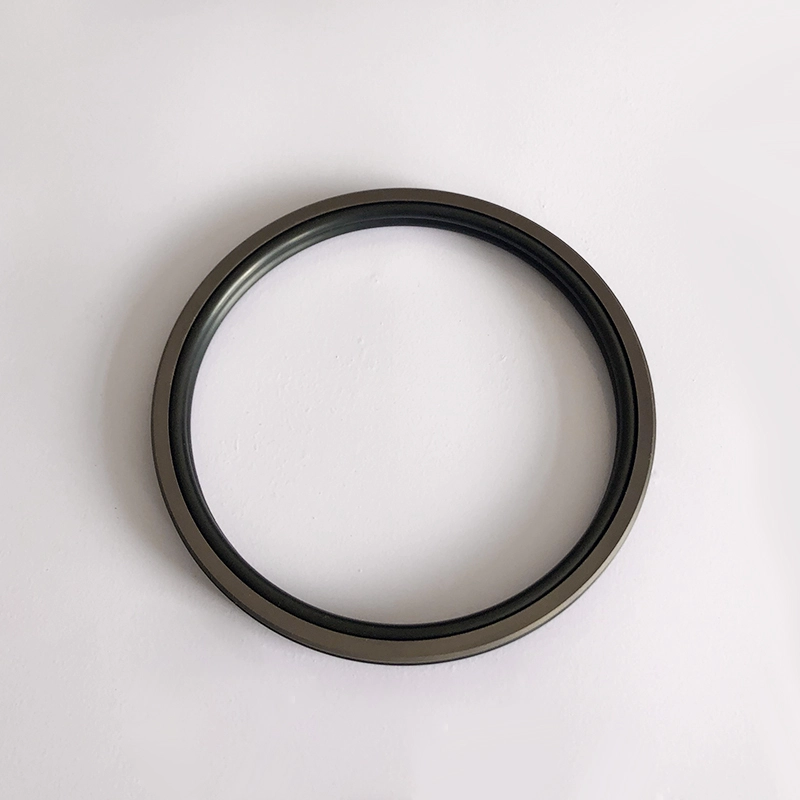

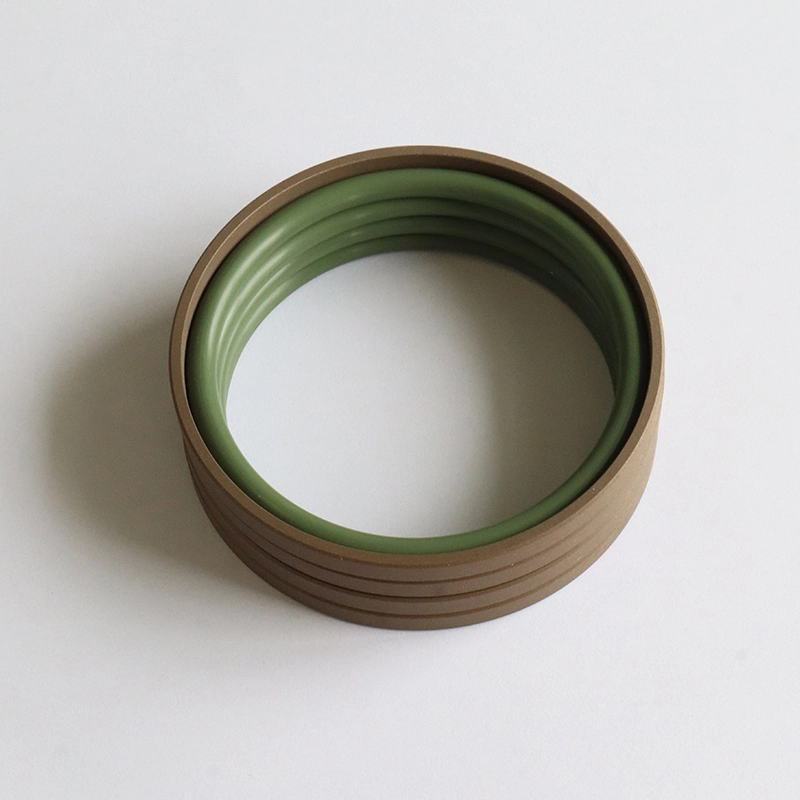

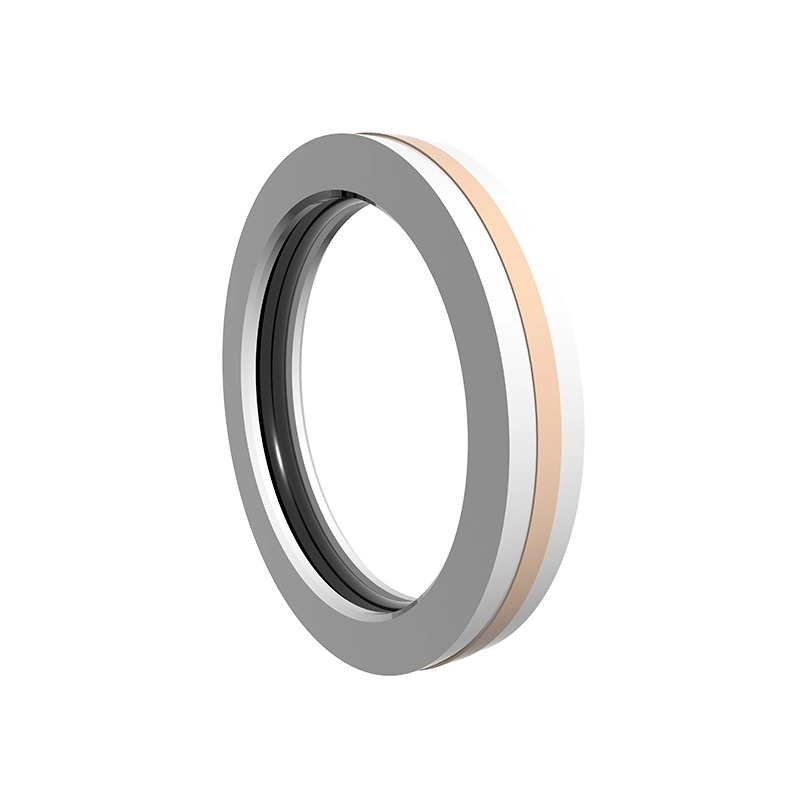

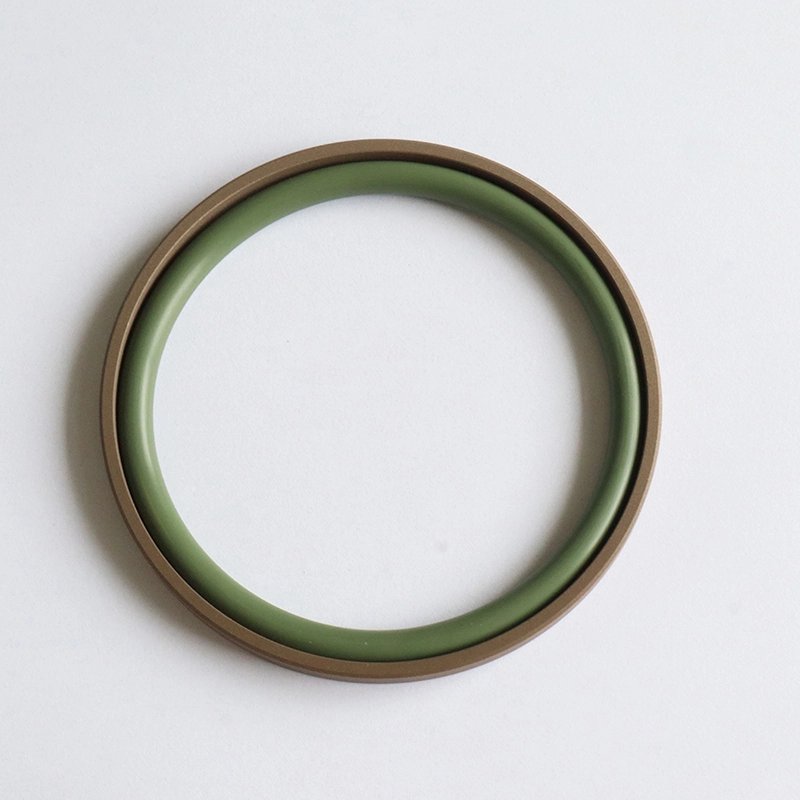

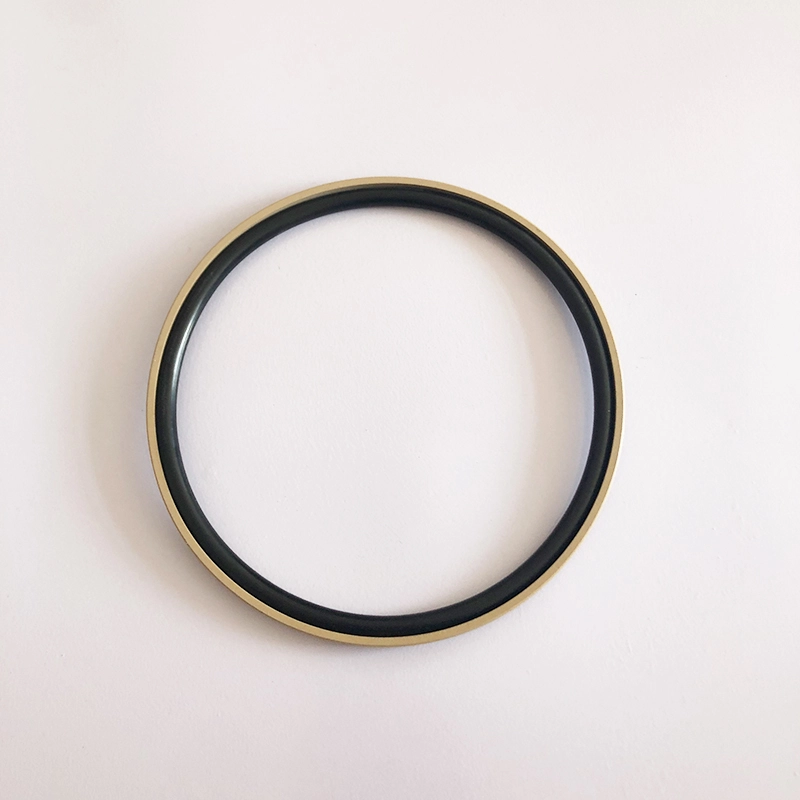

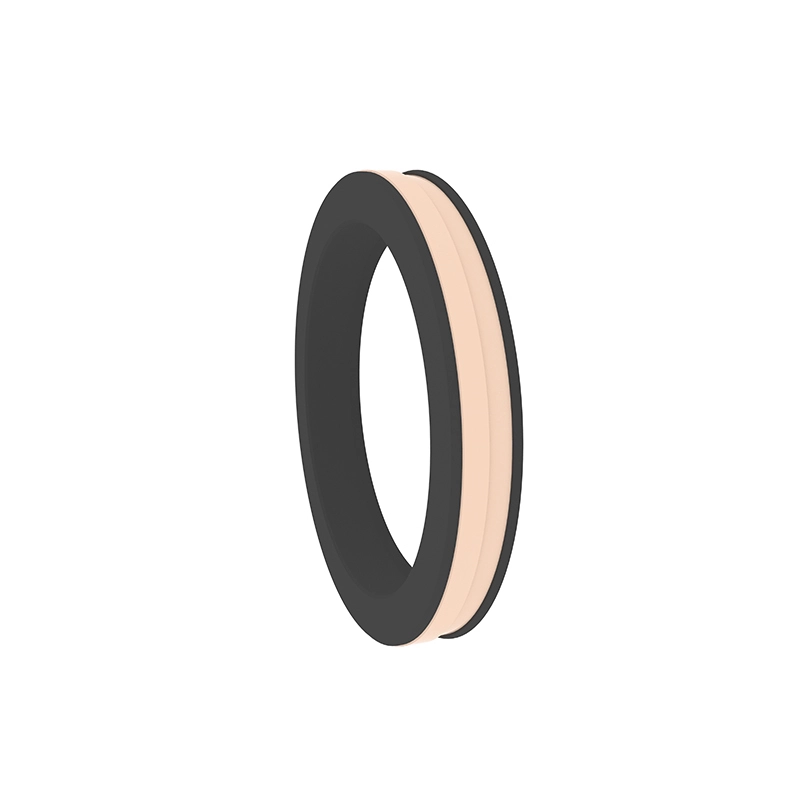

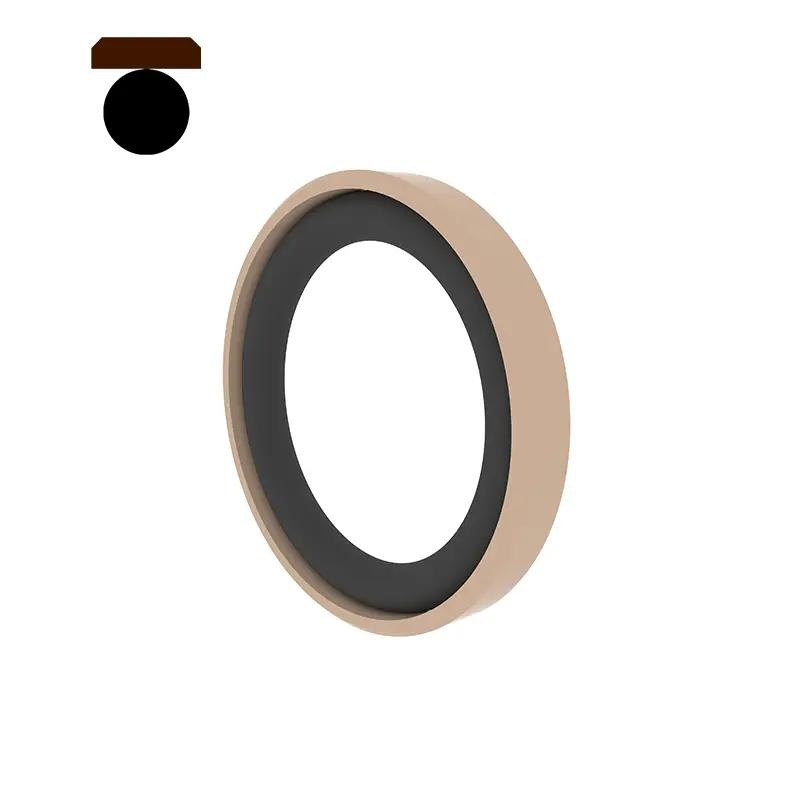

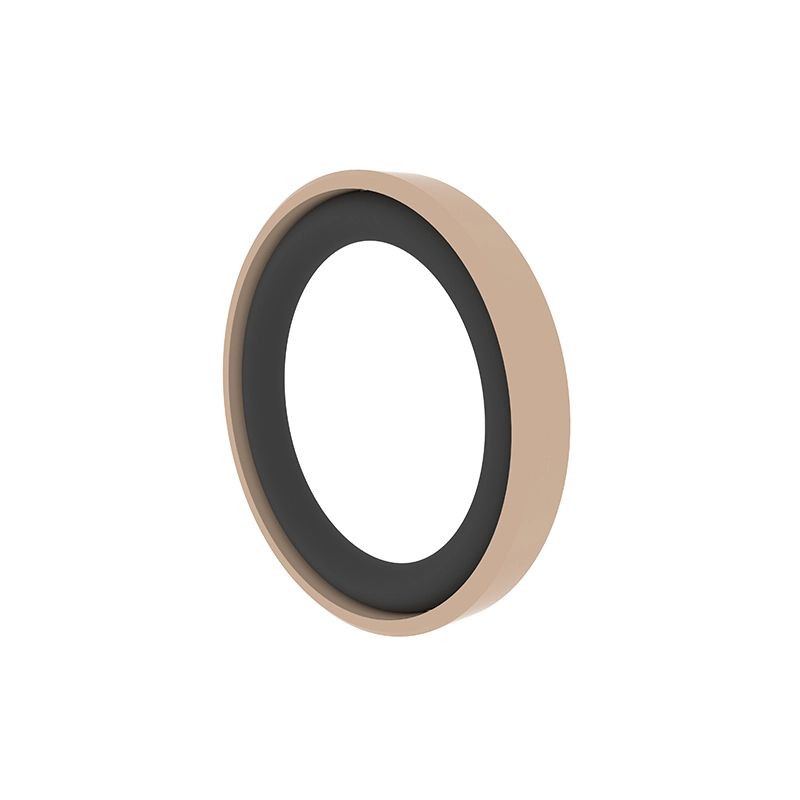

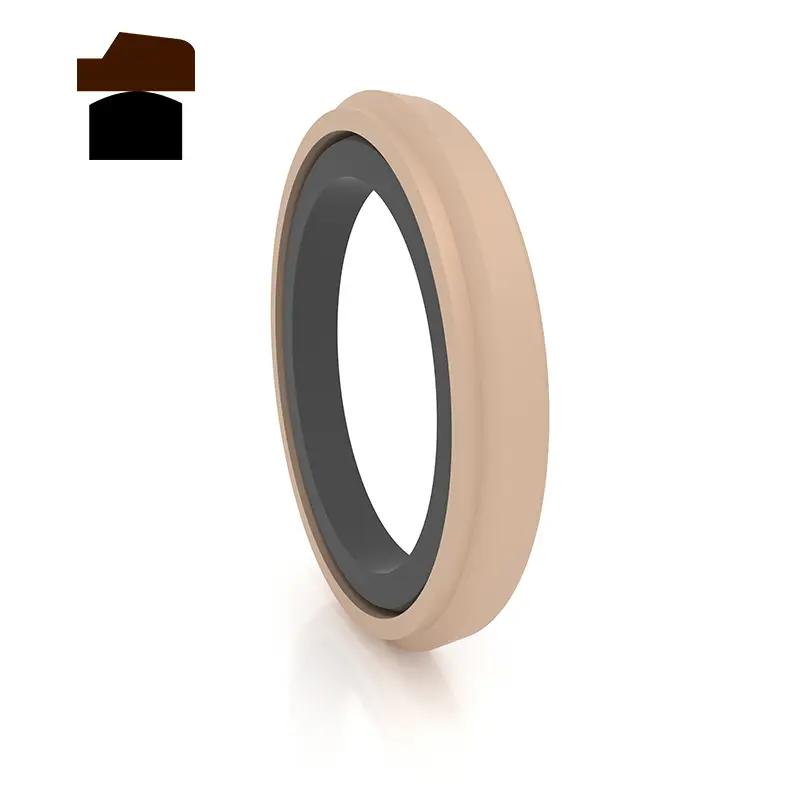

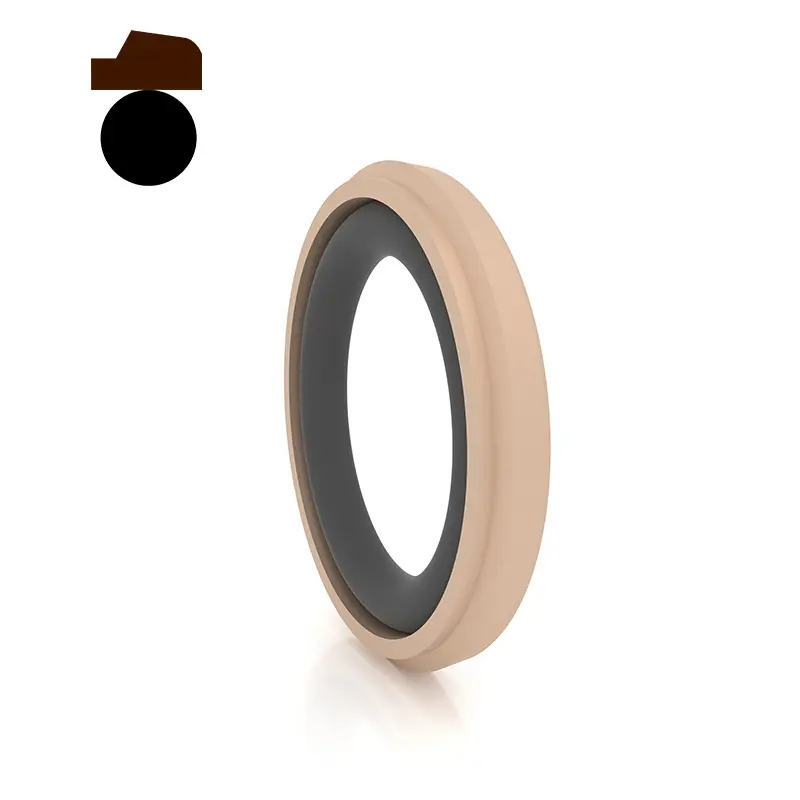

RC61 a RC62 jsou složeny z vyplněného obdélníkového těsnicího kroužku PTFE a gumového kroužku ve tvaru O, vhodné pro hydraulické reciproce pohybu obousměrného tlaku. RC61-B je složen z vyplněného pečeného prstence PTFE a gumového kroužku ve tvaru O, vhodné pro hydraulické reciproční pohyb jednosměrné tlakové těsnění. RC62-B je těžká reverzní těsnění, vhodné pro utěsnění jednosměrného utěsnění tlaku. O-kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Obecně se používá ve spojení s vodicím kroužkem pro těžké hydraulické zařízení. Rozdělené (otevřené) drážky by měly být použity pro válce s průměrem menším než 30 mm. Funkce:
1. nízké tření, malý počáteční odpor, hladký pohyb, stejný dynamický a statický tření, bez plíží;
2. stabilita velmi vysokého tlaku za tlaku a tvrdých podmínek;
3. dlouhá životnost, může být použita pro mazací těsnění bez oleje;
4. Lze použít pro těsnění médií s nízkou viscozitou, jako je voda;

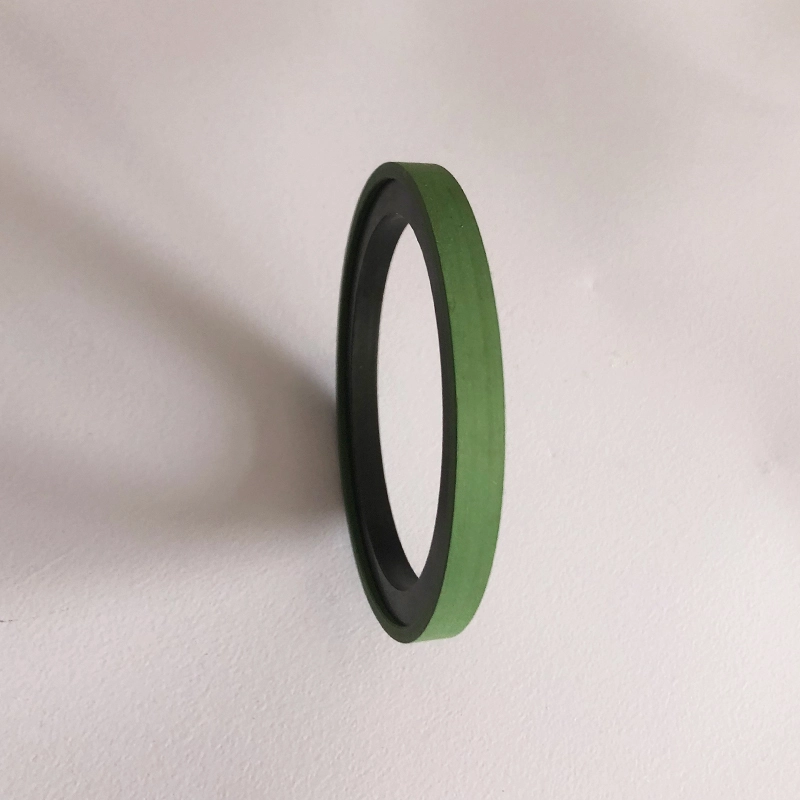

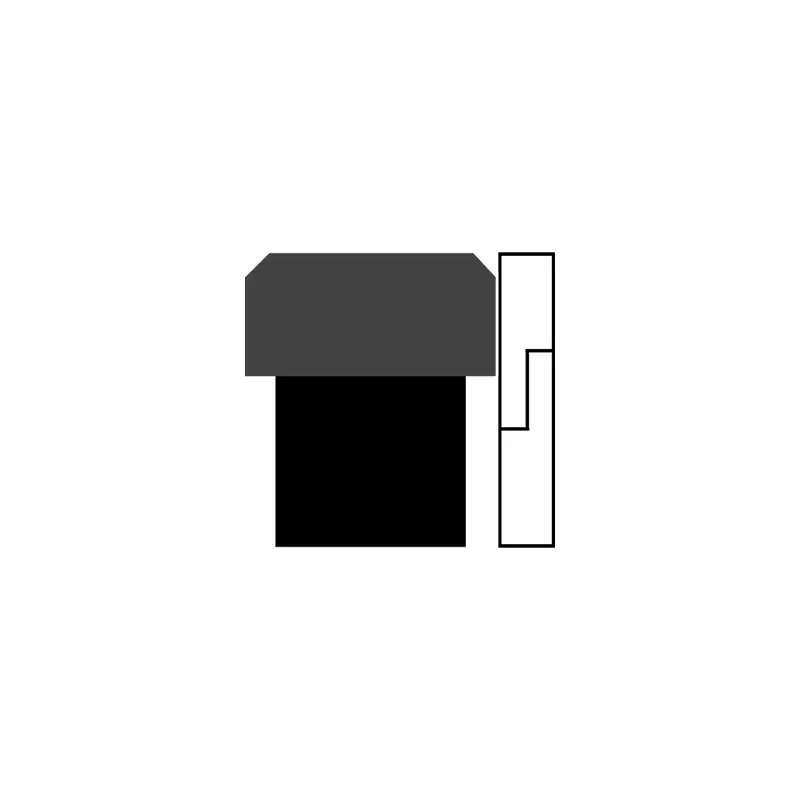

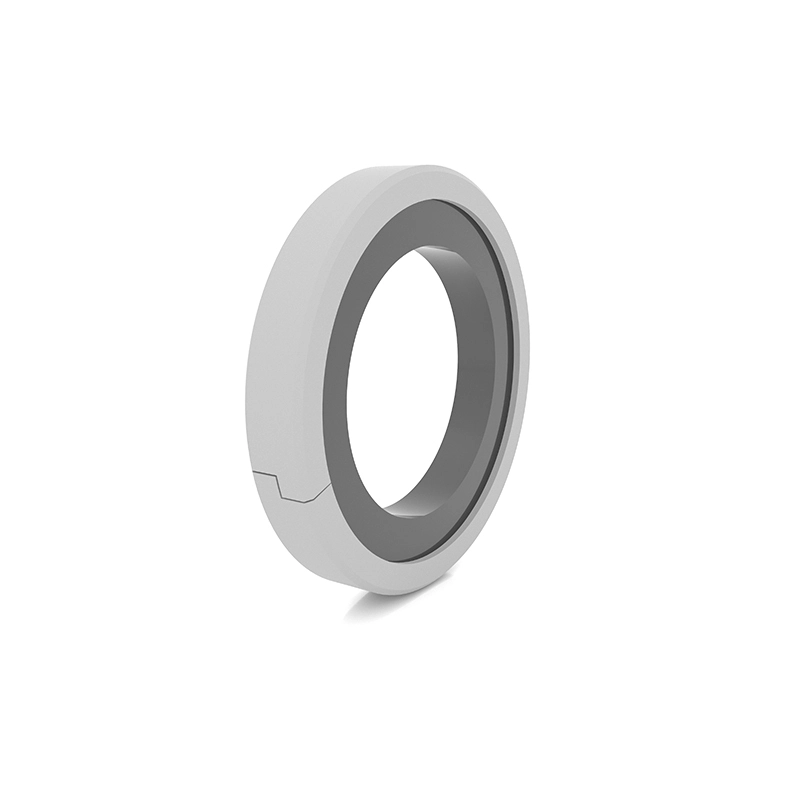

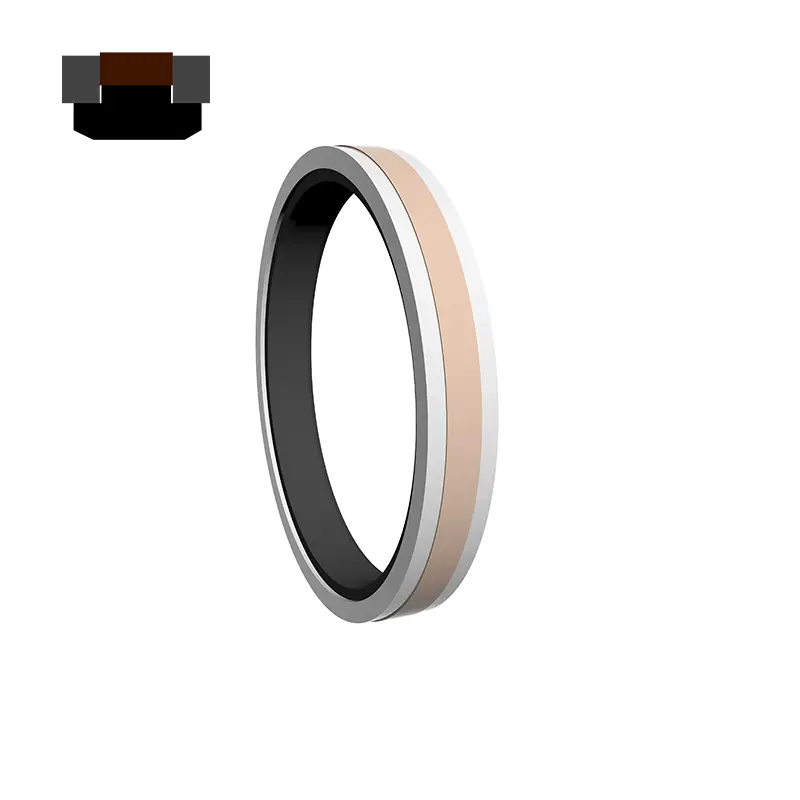

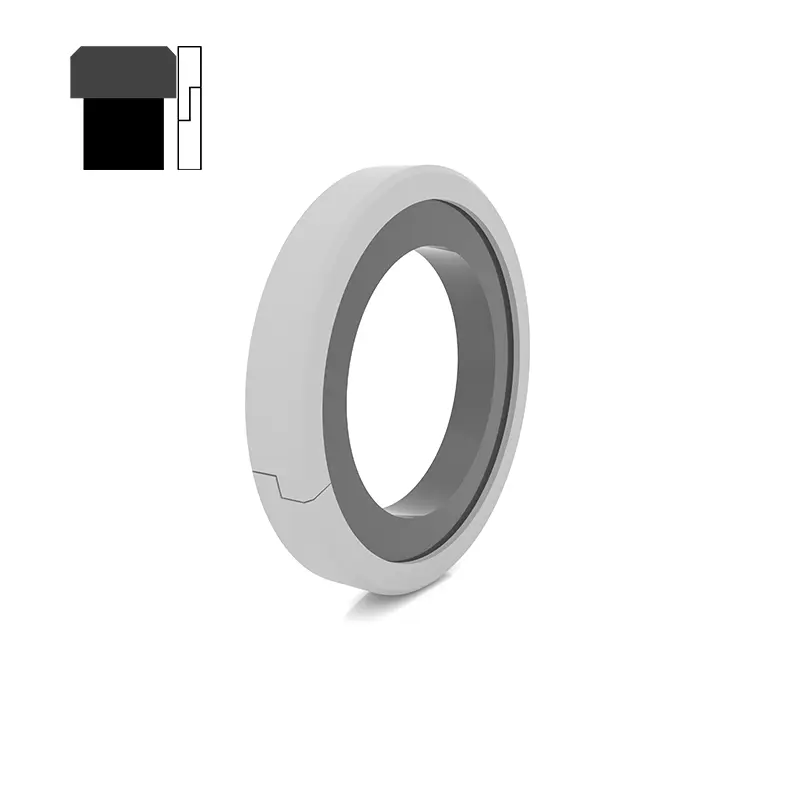

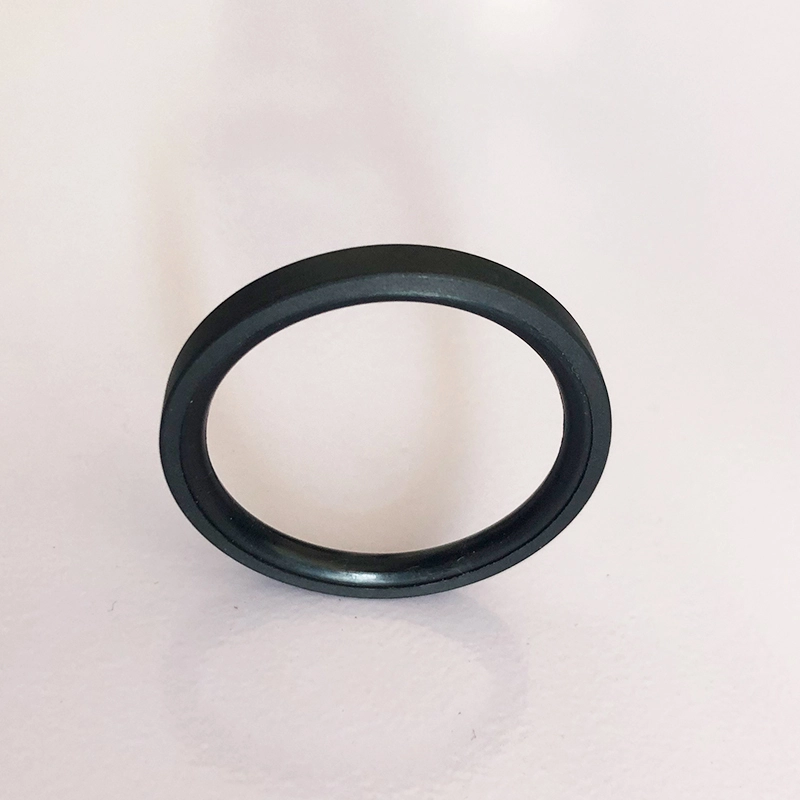

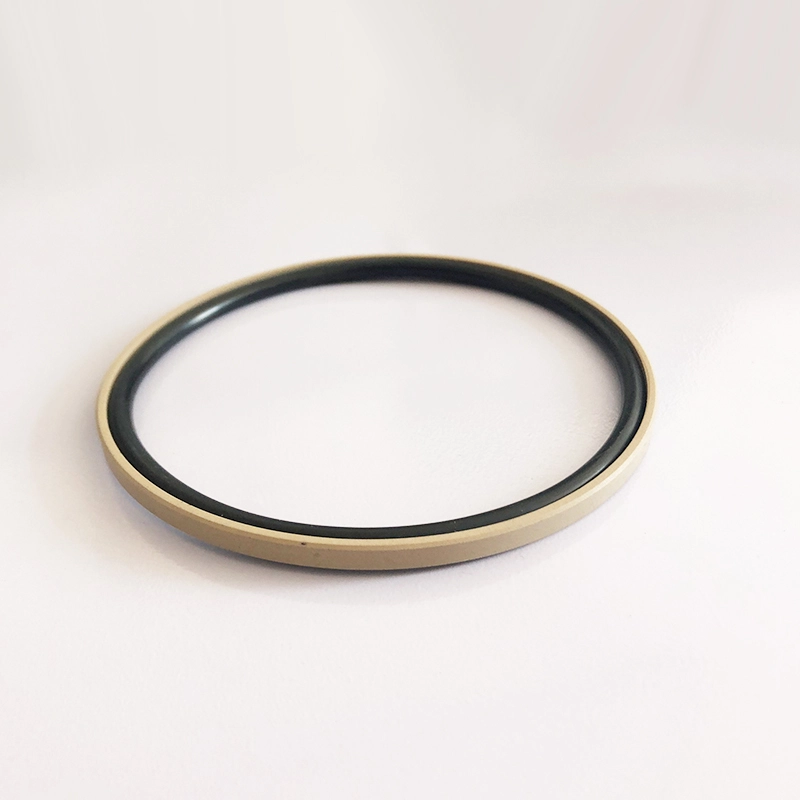

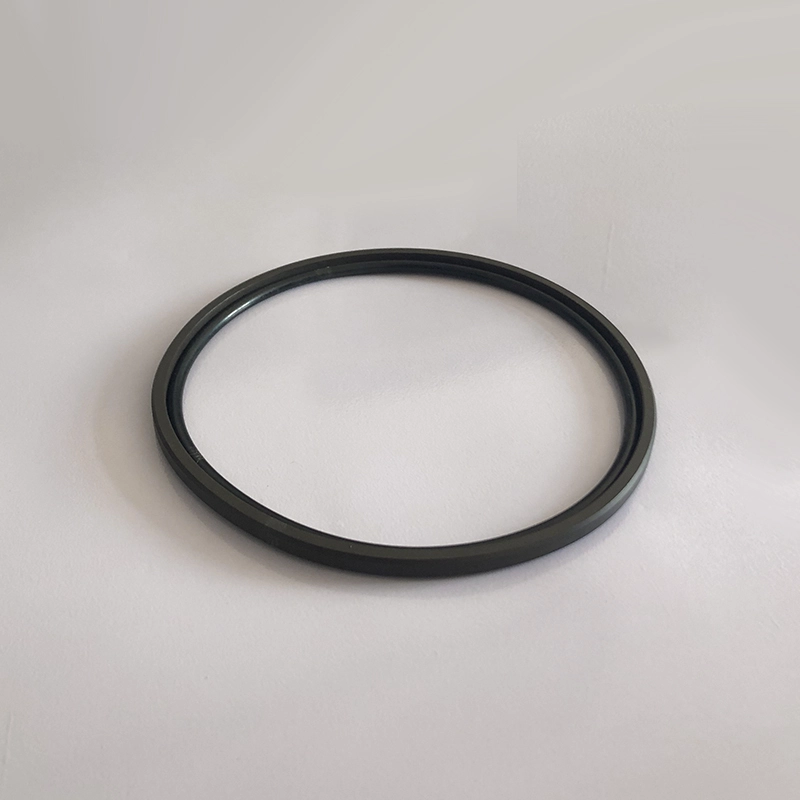

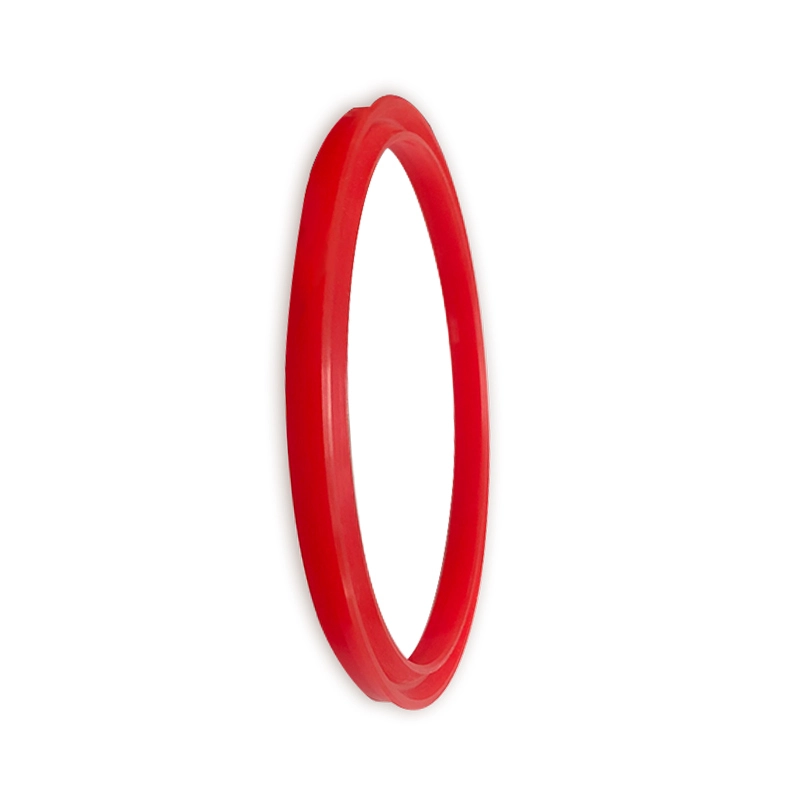

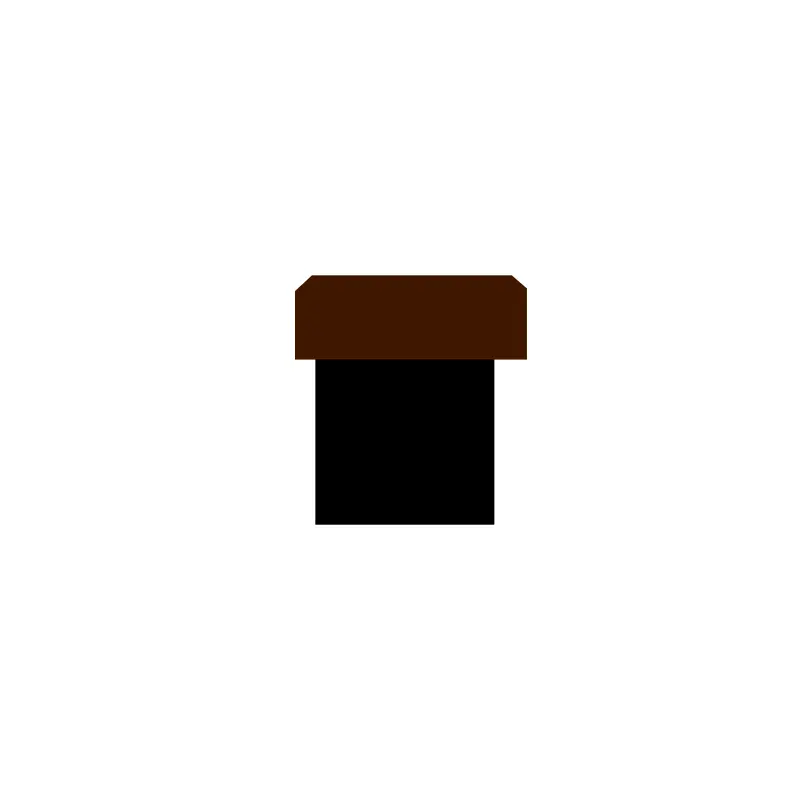

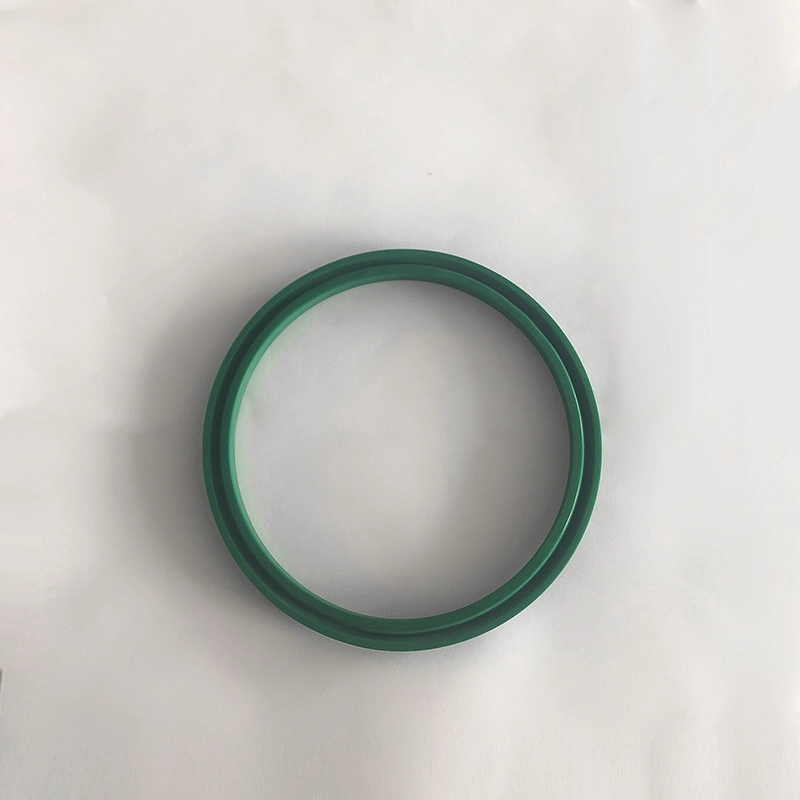

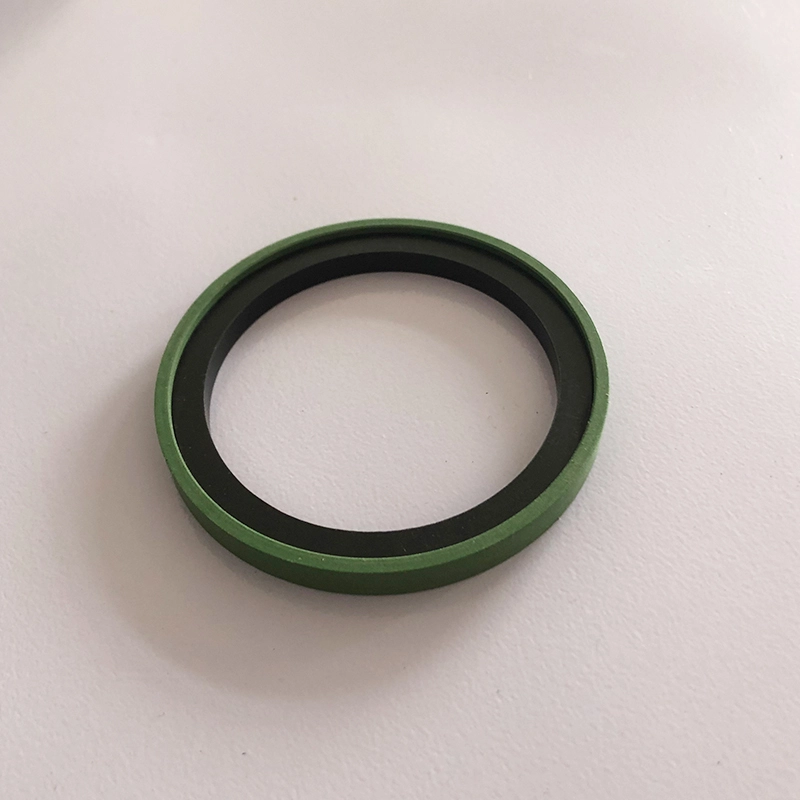

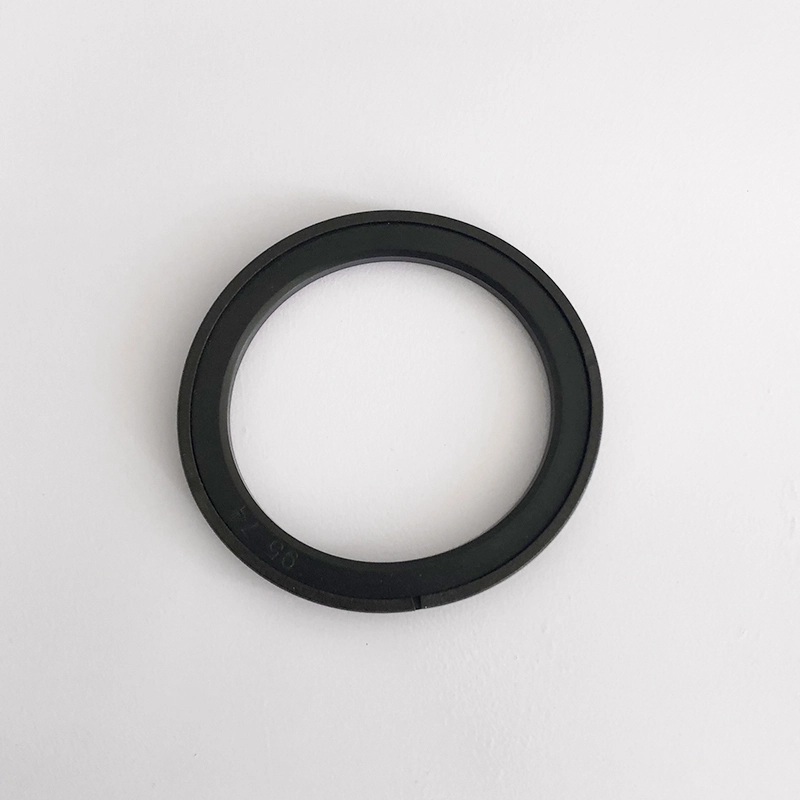

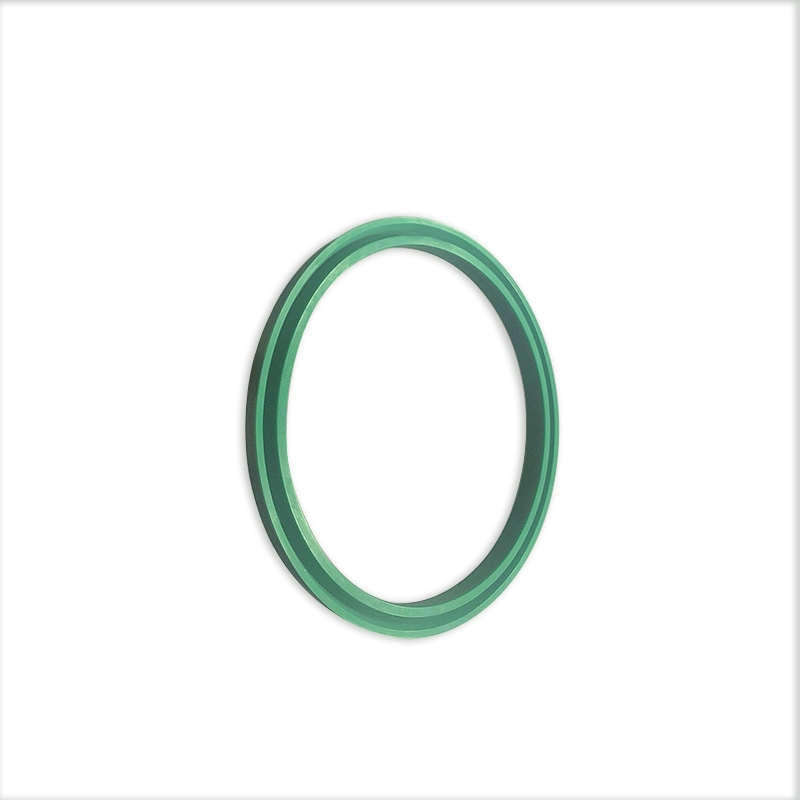

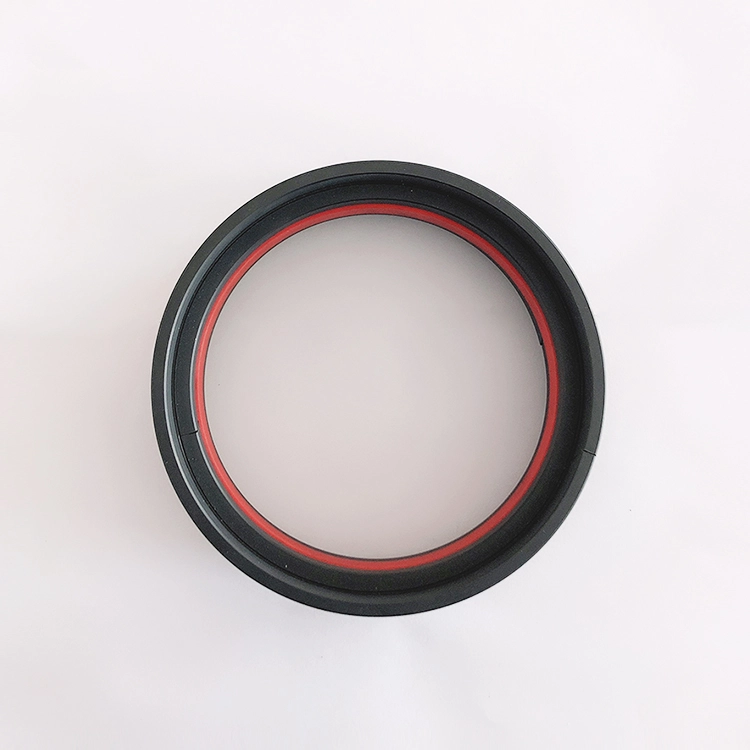

OK se skládá z termoplastického otevřeného těsnicího kroužku vyrobeného ze speciálního materiálu a obdélníkového gumového kroužku, který je vhodný pro hydraulické reciproce pohybu obousměrného utěsnění tlaku. Gumový kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Vzhledem k tomu, že těsnicí kroužek přijímá otevřenou strukturu, je vyřešen problém, že prsten GLYD potřebuje speciální nástroje. Funkce:
1. Nízké tření, malý počáteční odpor, hladký pohyb, bez plíží;
2. stabilita velmi vysokého tlaku za tlaku a tvrdých podmínek;
3. Jednoduchá a pohodlná instalace, není vyžadováno žádné montážní nástroje;
4. Lze použít pro těsnění médií s nízkou viscozitou, jako je voda;
5. Dobrý anti-extruzní výkon, umožňující větší mezeru v vytlačování.

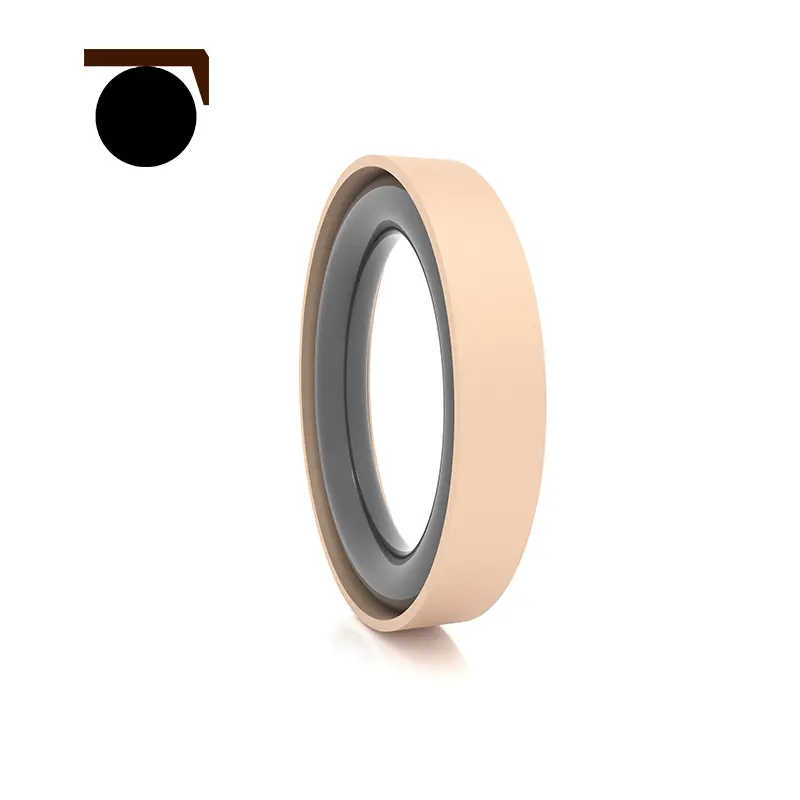

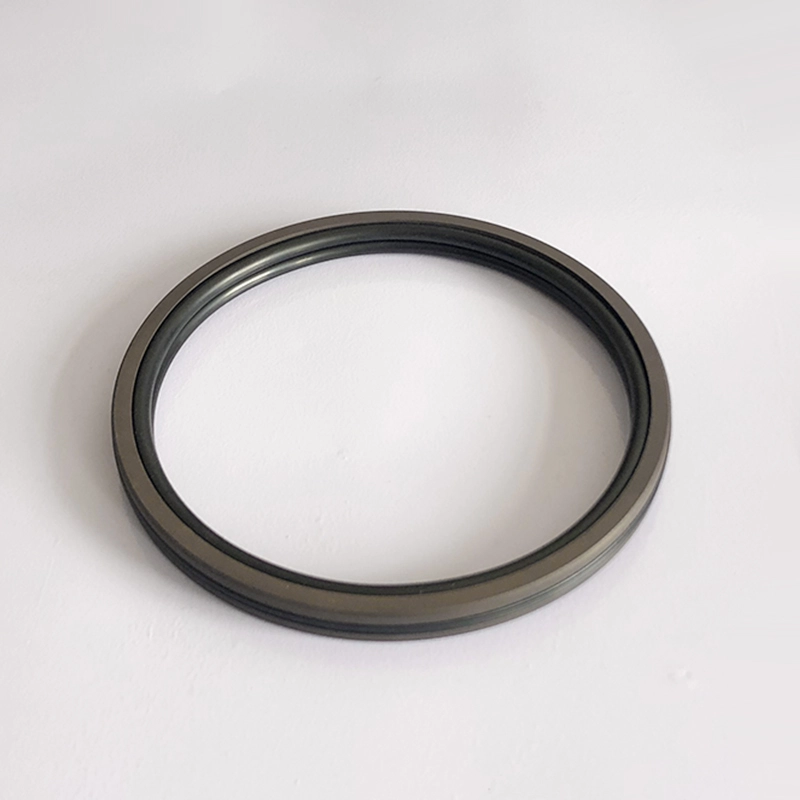

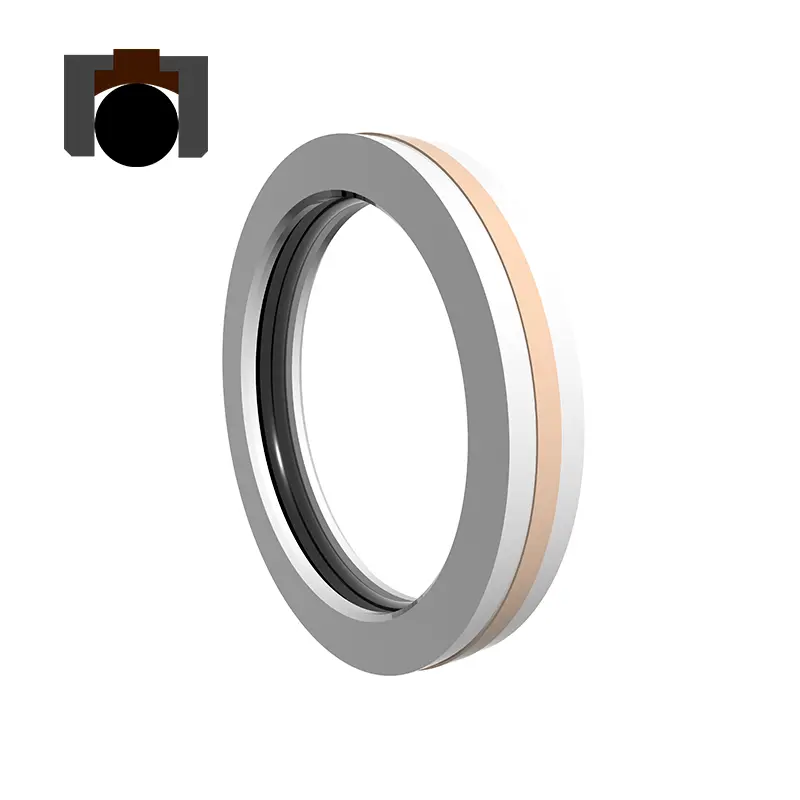

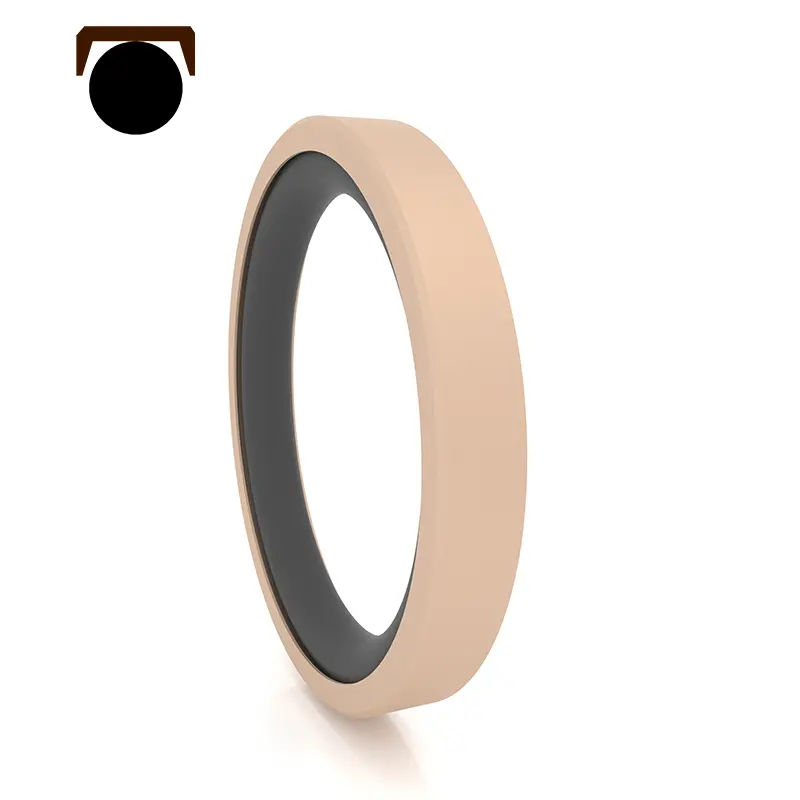

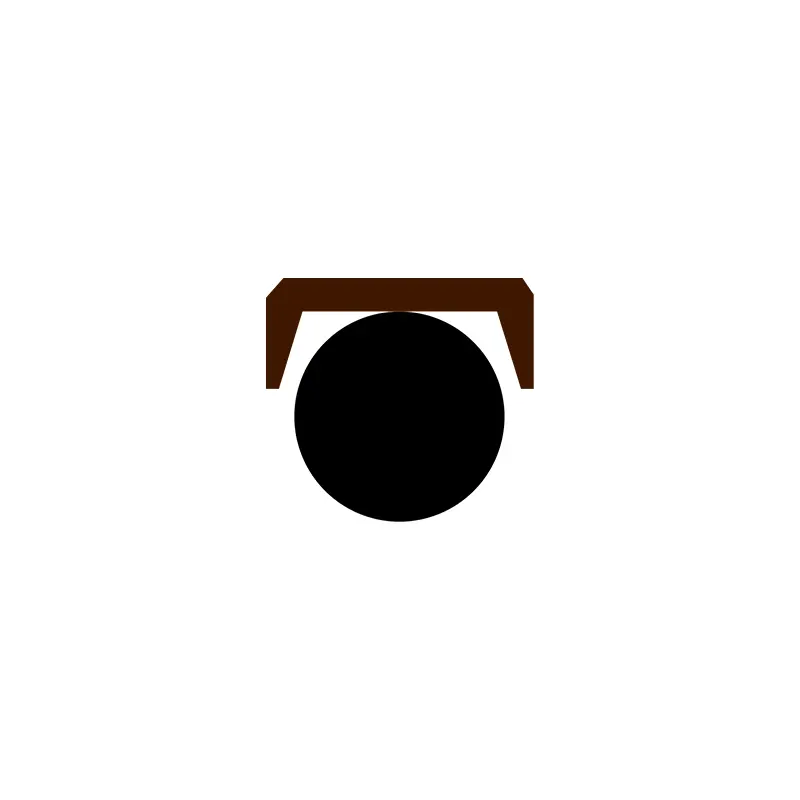

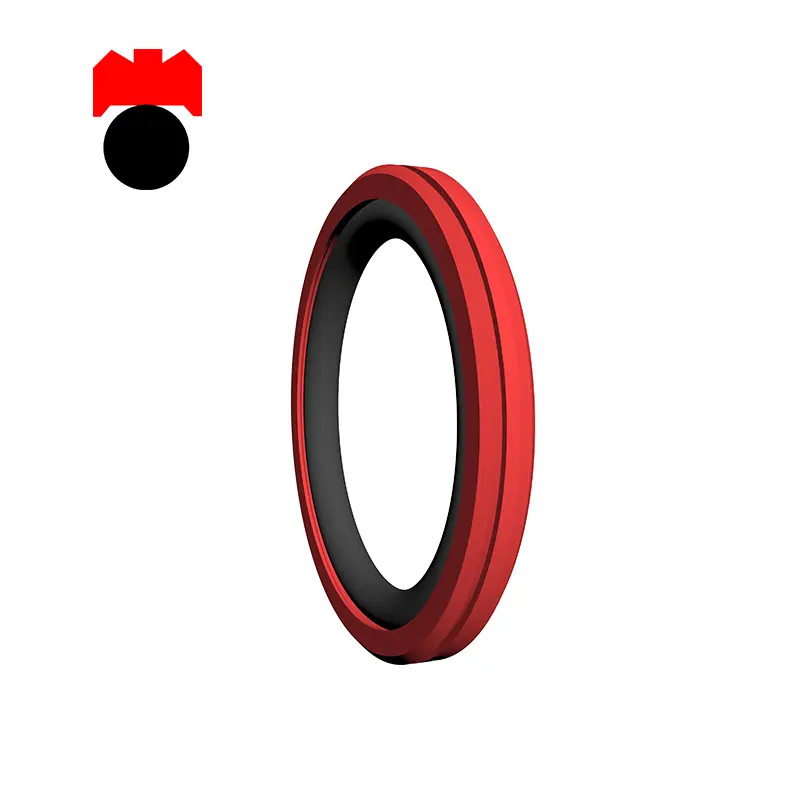

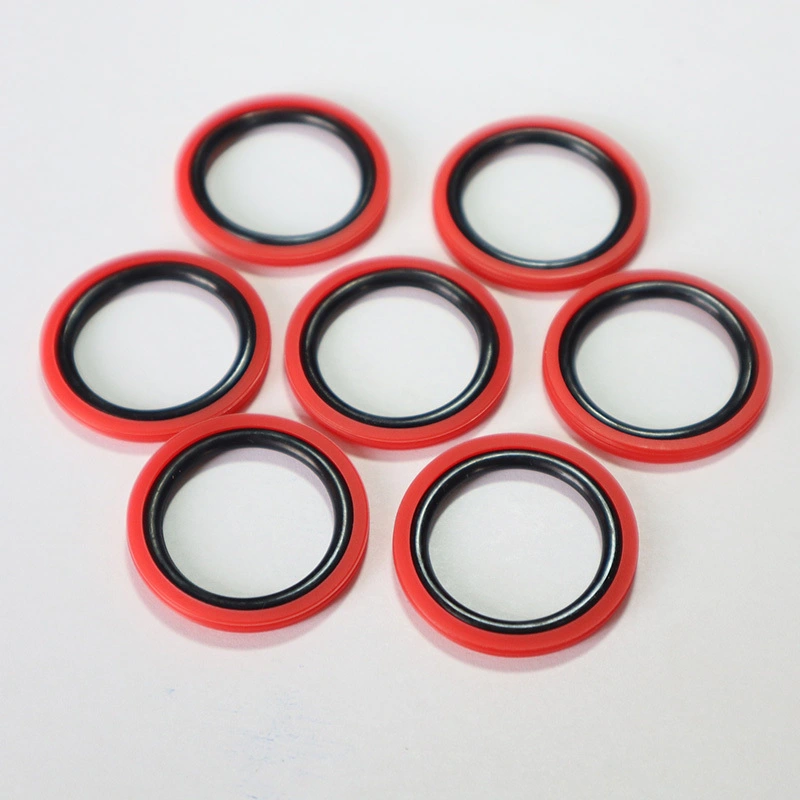

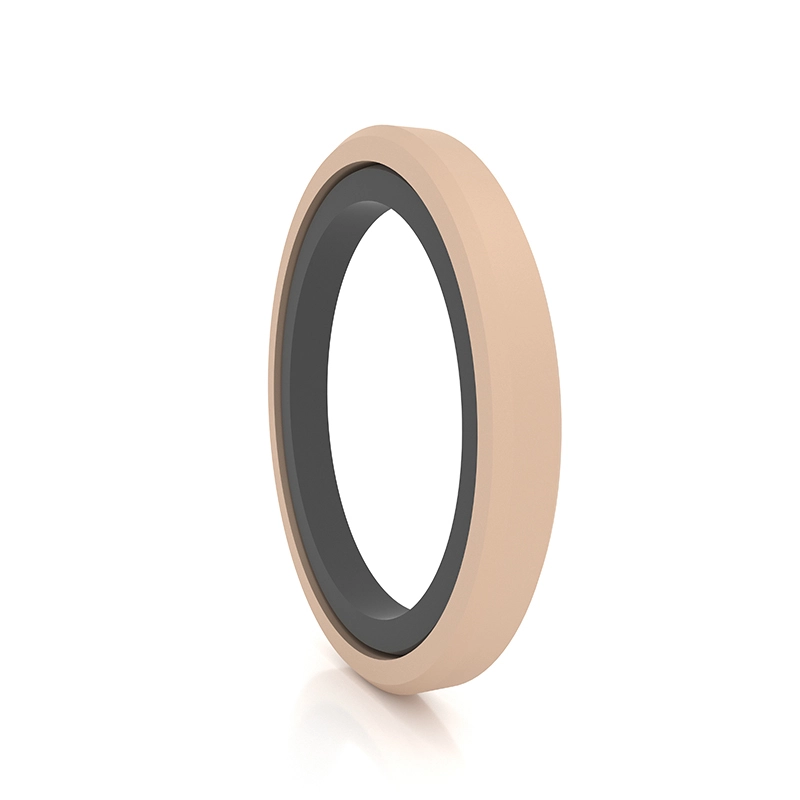

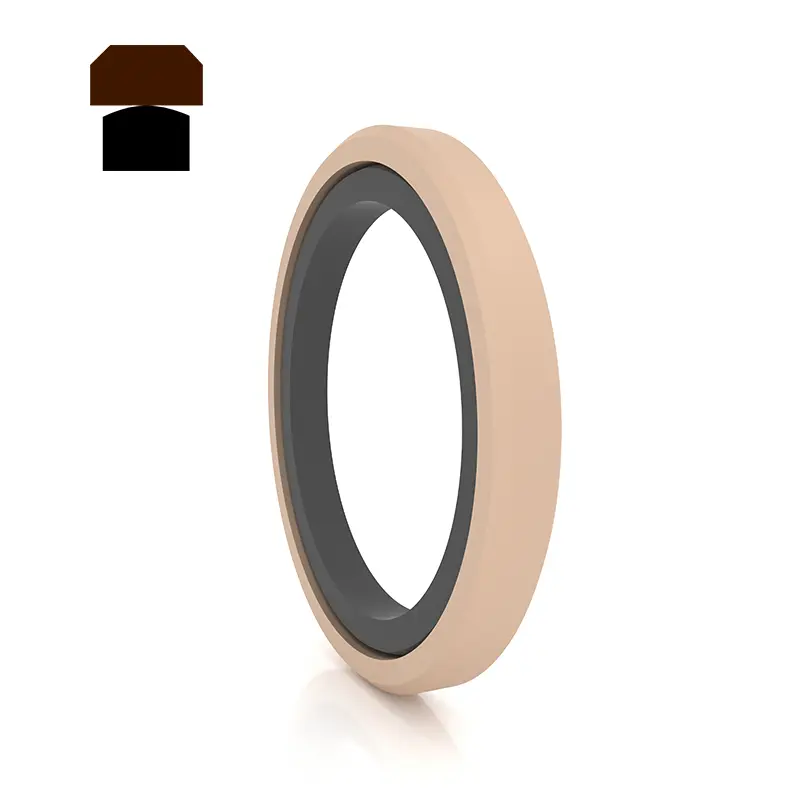

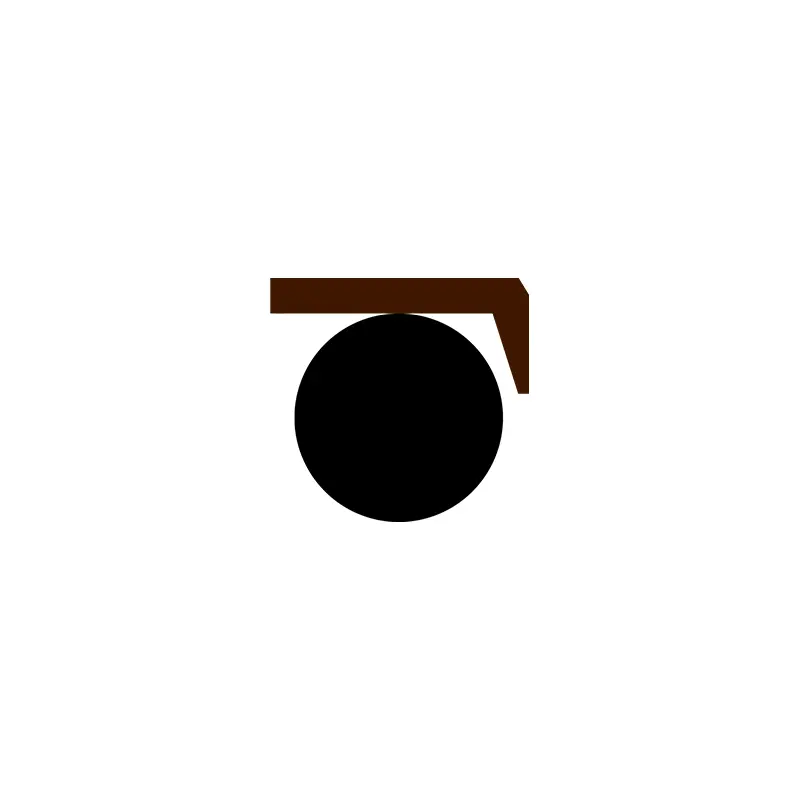

RC63 se skládá z utěsňovacího kroužku ve tvaru krytu PTFE a gumového kroužku ve tvaru O, který je vhodný pro hydraulické a pneumatické reciproční pohyb obousměrné tlakové těsnění. Prsten ve tvaru O poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Vzhledem k tomu, že těsnicí kroužek přijímá tenký design rtů, je kompenzační schopnost následné kontroly dobrá, takže výkon je dobrý a může být nainstalován v kruhové drážce GB12350. Rozdělené (otevřené) drážky by měly být použity pro průměry válce menší než 30 mm. Funkce:
1. Může být použit pro hydraulické i pneumatické a může být použit pro obousměrné utěsnění tlaku;
2. nízké tření, malý počáteční odpor, hladký pohyb, stejný dynamický a statický tření, bez plíží;
3. dlouhá životnost, může být použita pro mazací těsnění bez oleje;
Malý strukturální prostor, snadná instalace a údržba;

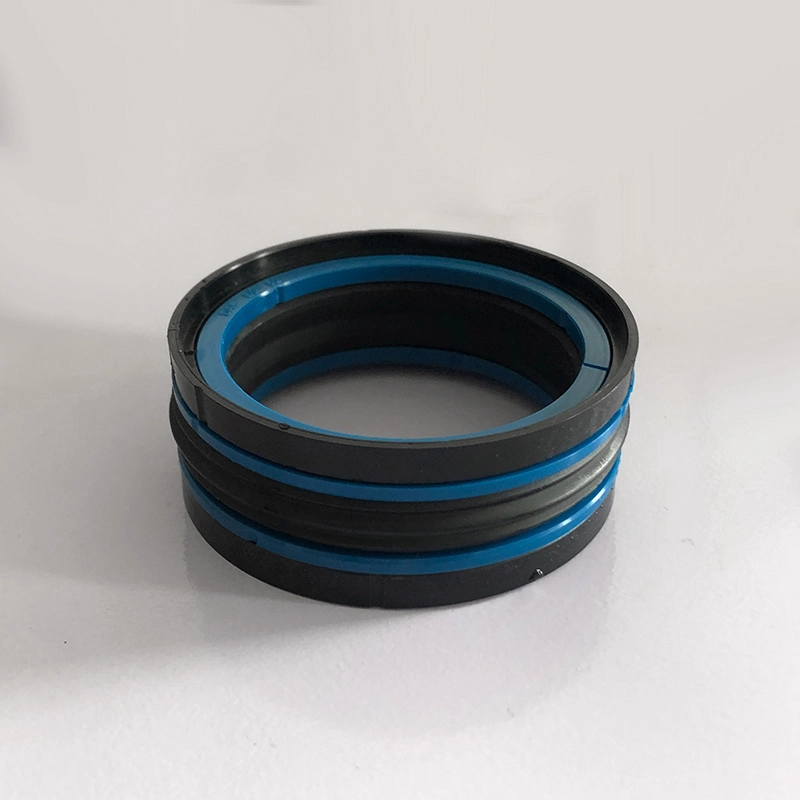

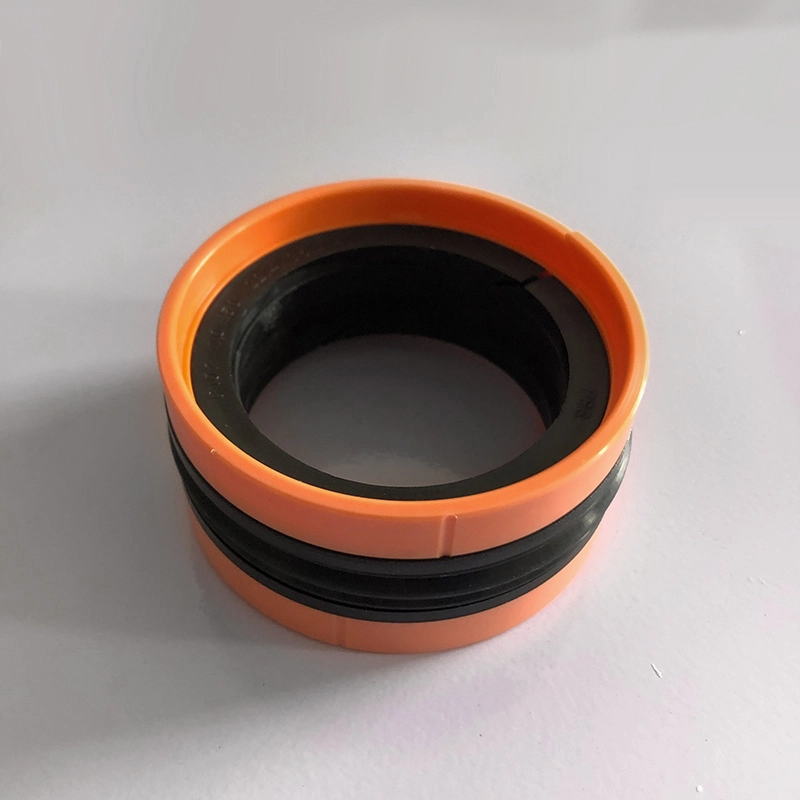

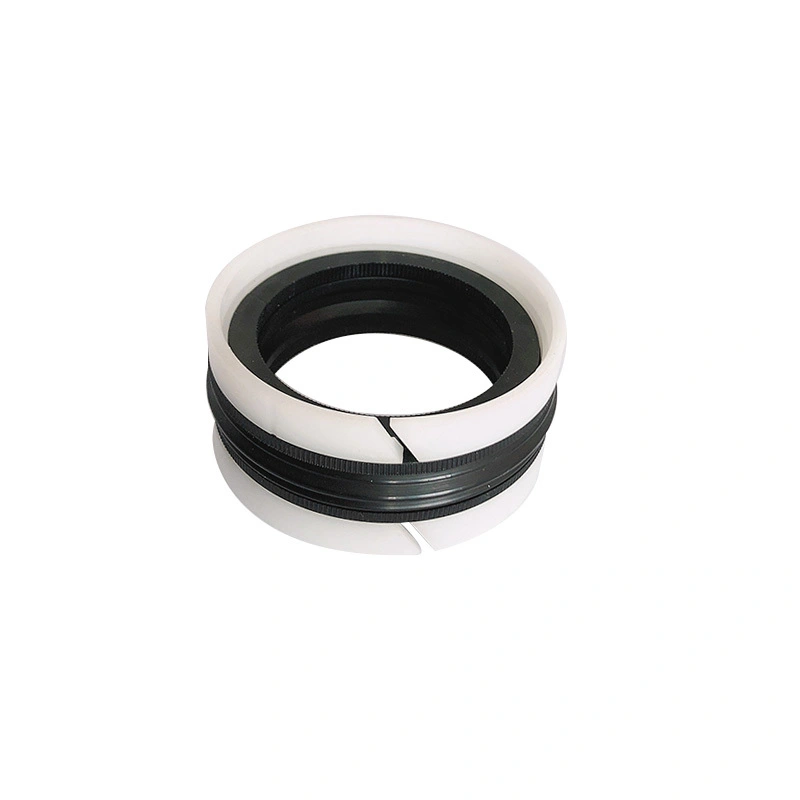

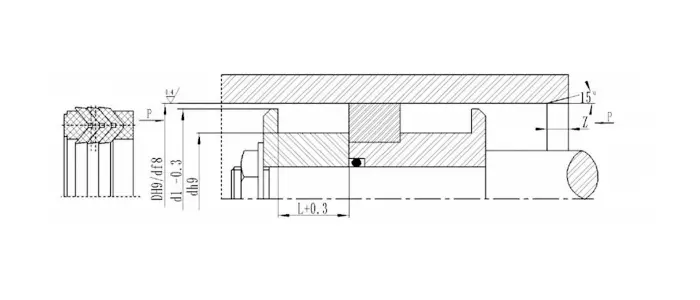

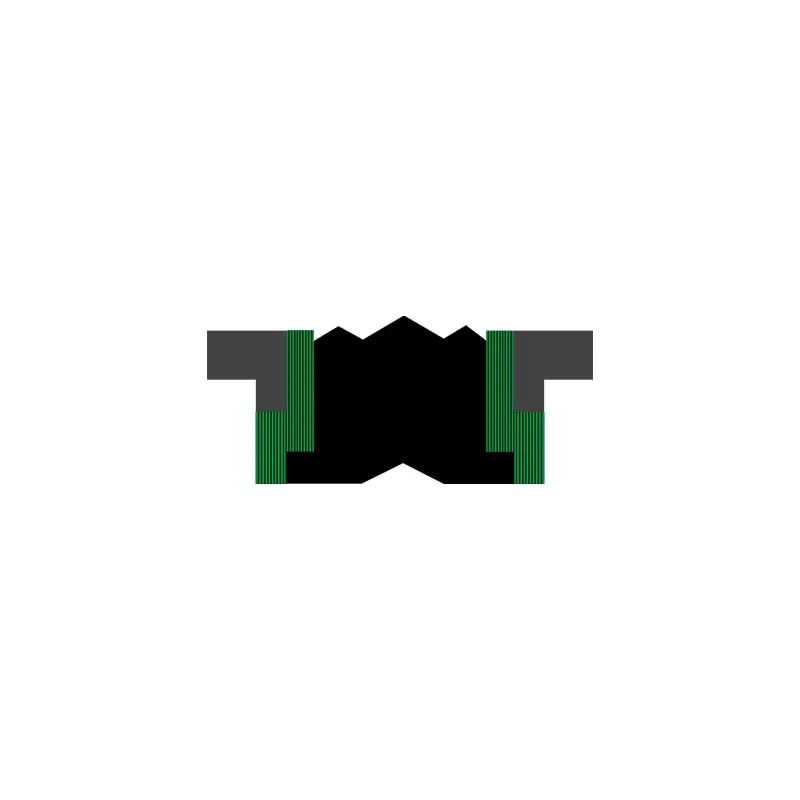

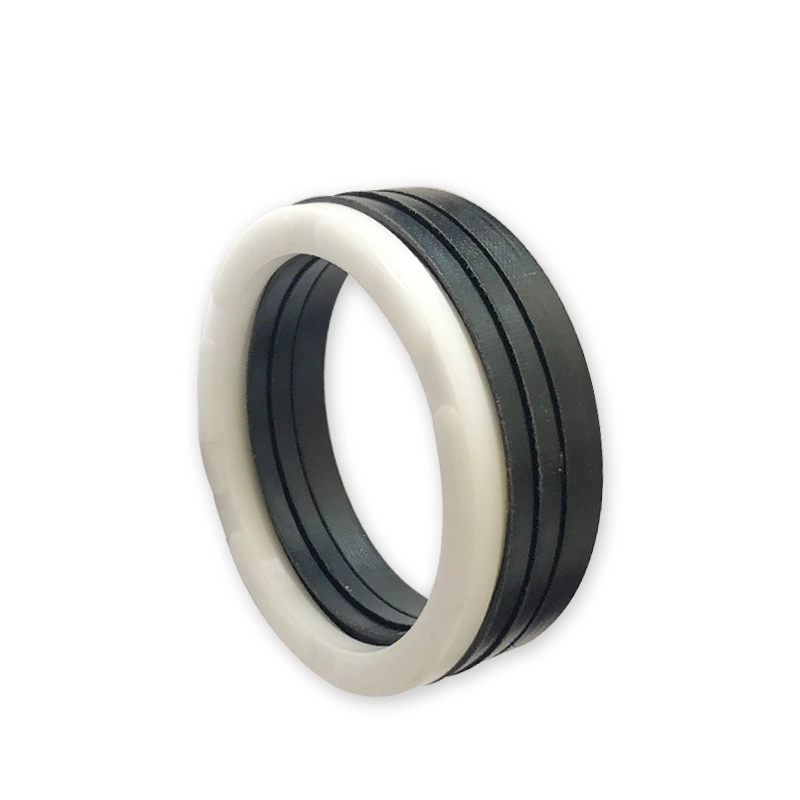

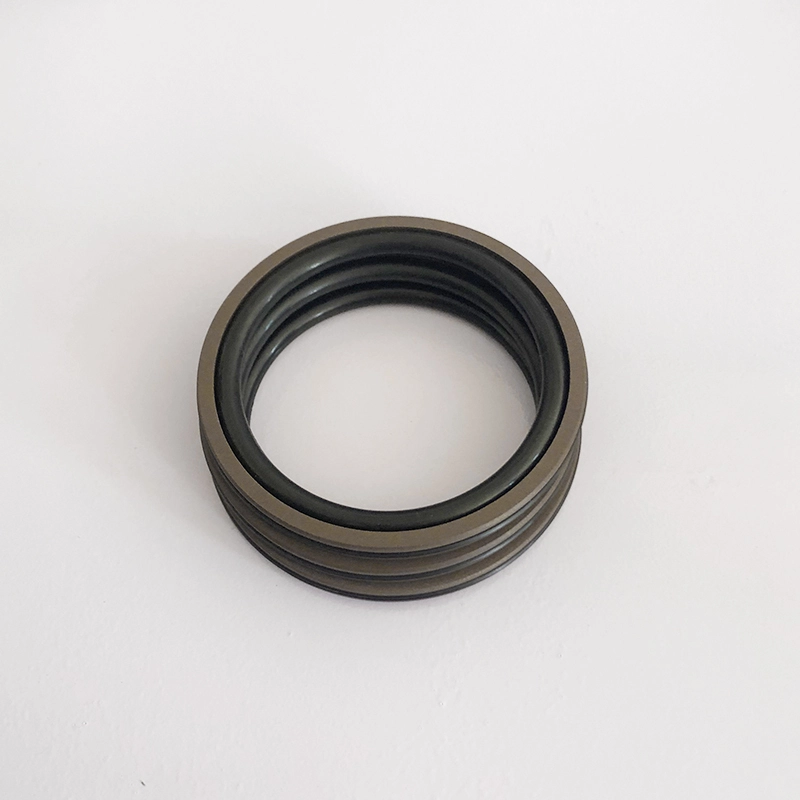

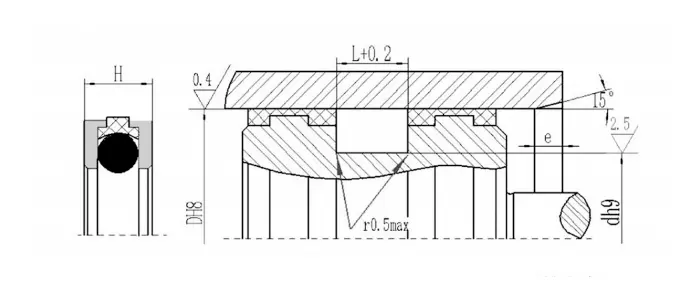

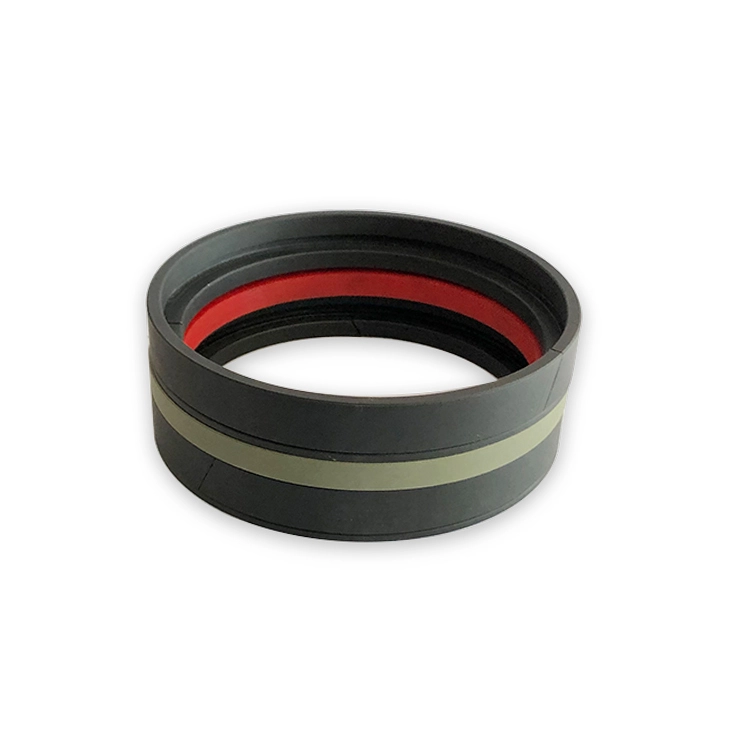

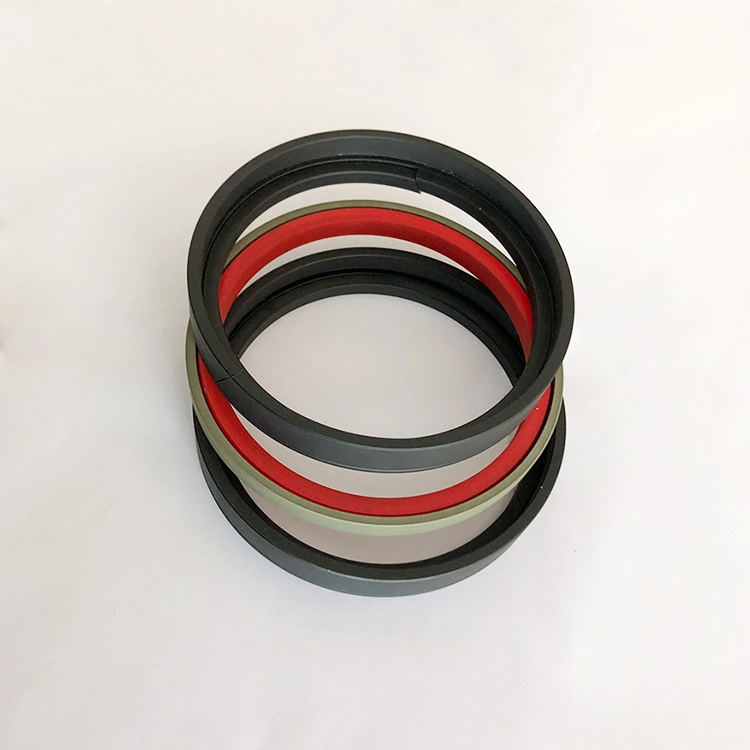

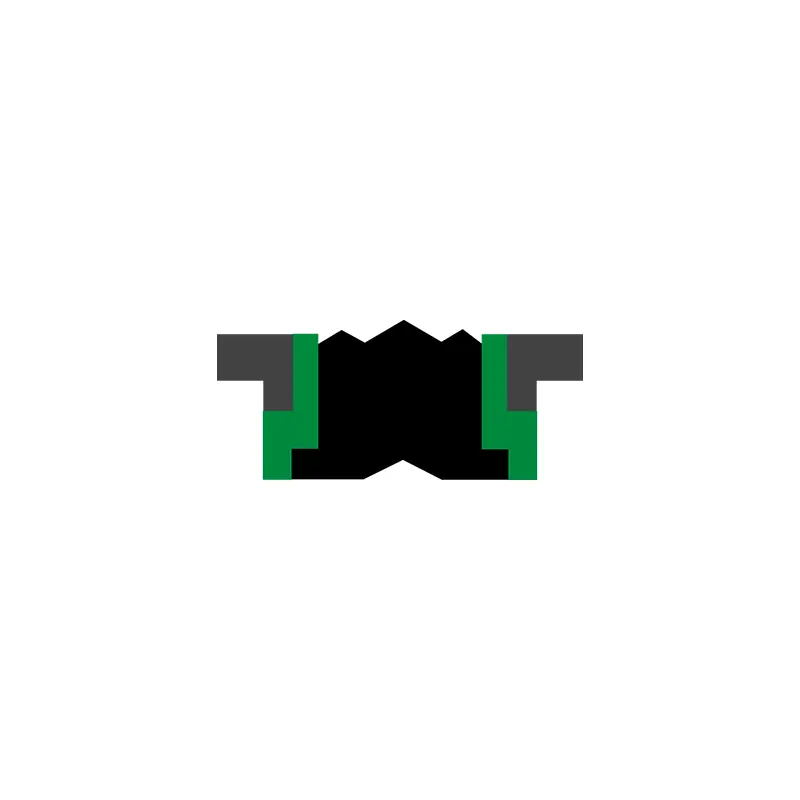

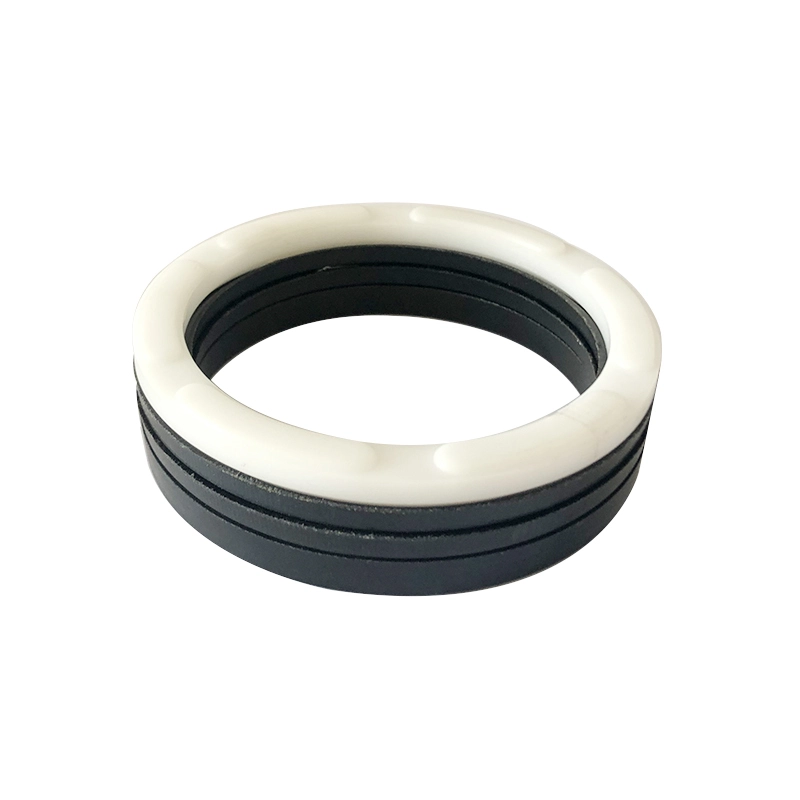

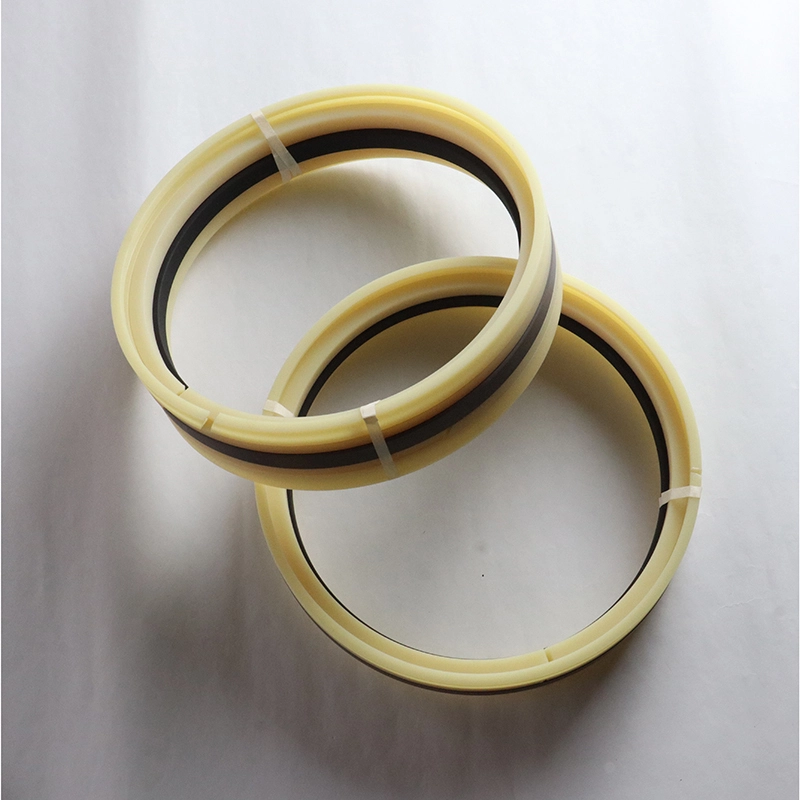

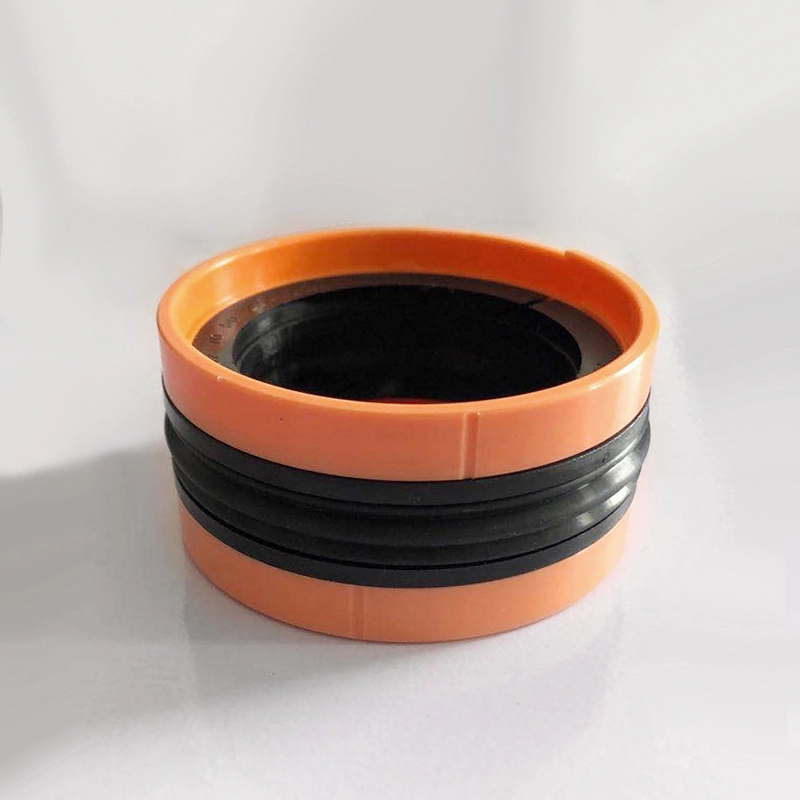

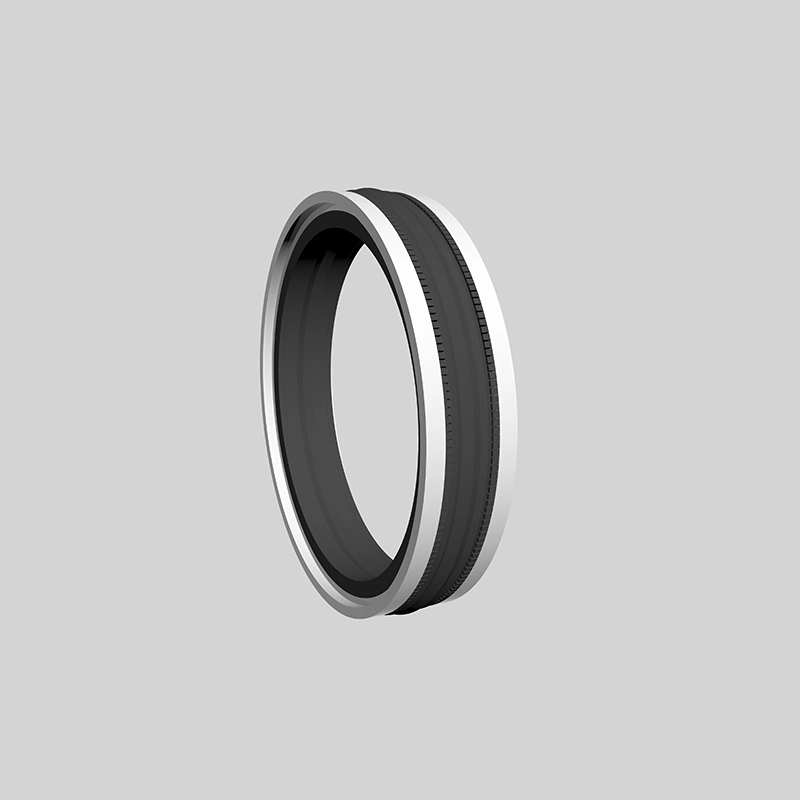

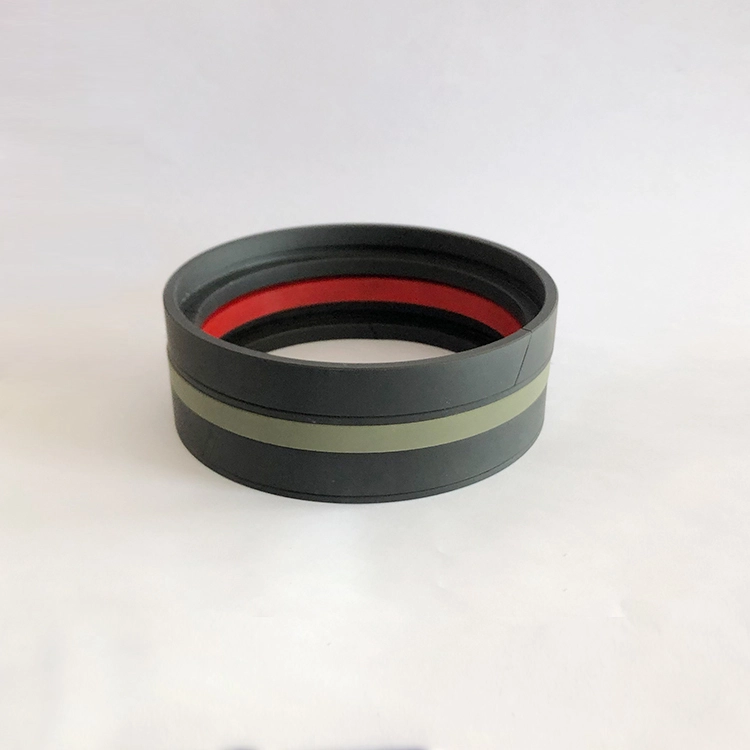

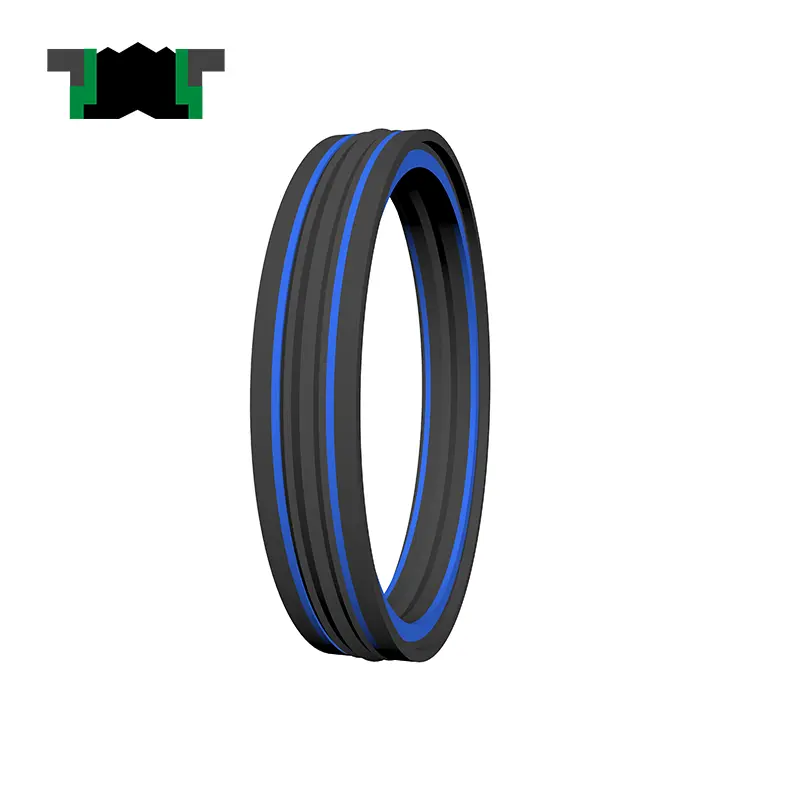

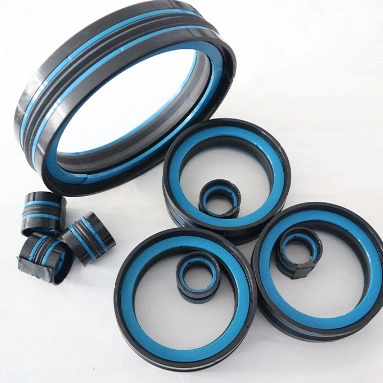

KDAS, TPM (speciální tvar) je pěti kombinační kompresní sestava těsnění sestávající z gumového těsnicího prvku, dvou opěrných kroužků a dvou vodicích kroužků. Vhodné pro obousměrné tlakové těsnění pístu. Funkce:
1. Dobré těsnění, vysoká spolehlivost, kompaktní struktura;
2. nebude stlačeno do radiální mezery;
3. Jednoduchá instalace, Integrální instalace pístů;
Speciální geometrický tvar těsnicího prvku NBR zabraňuje kroucení v drážce během instalace.

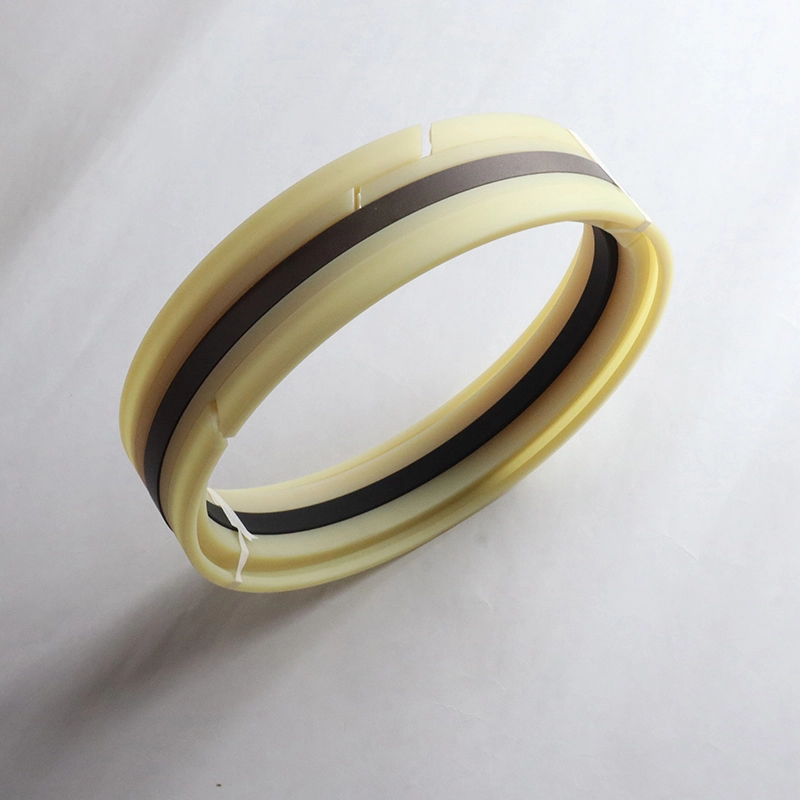

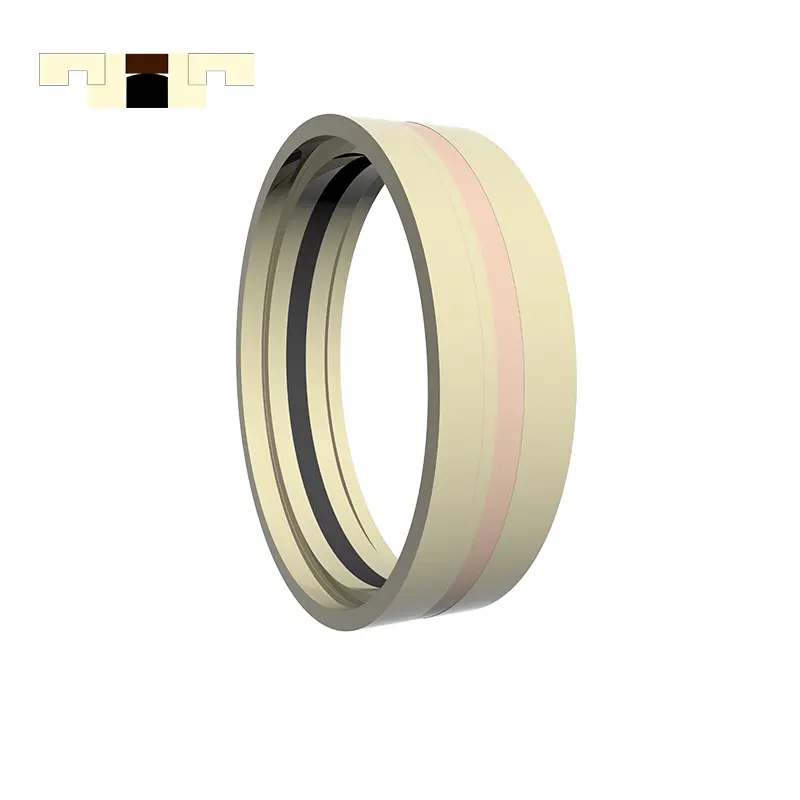

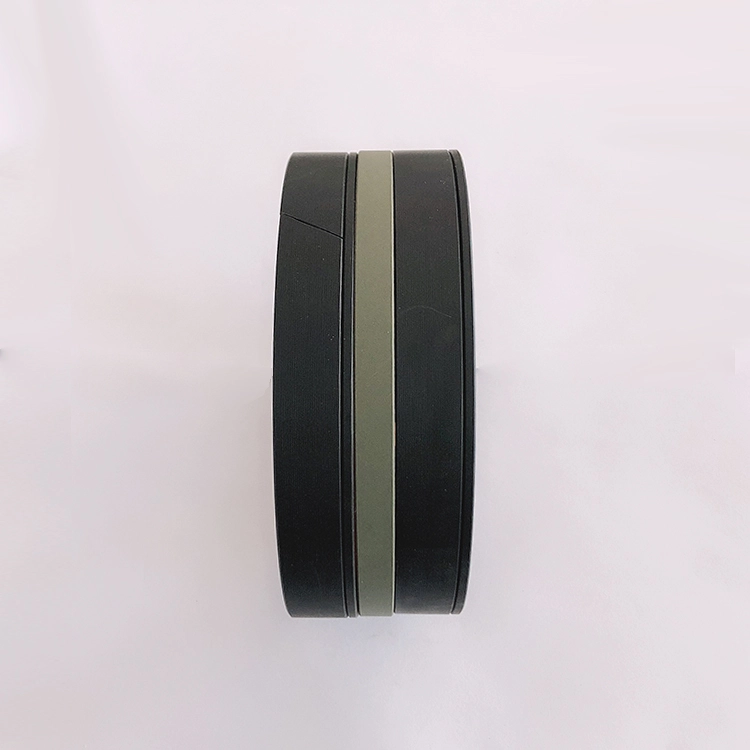

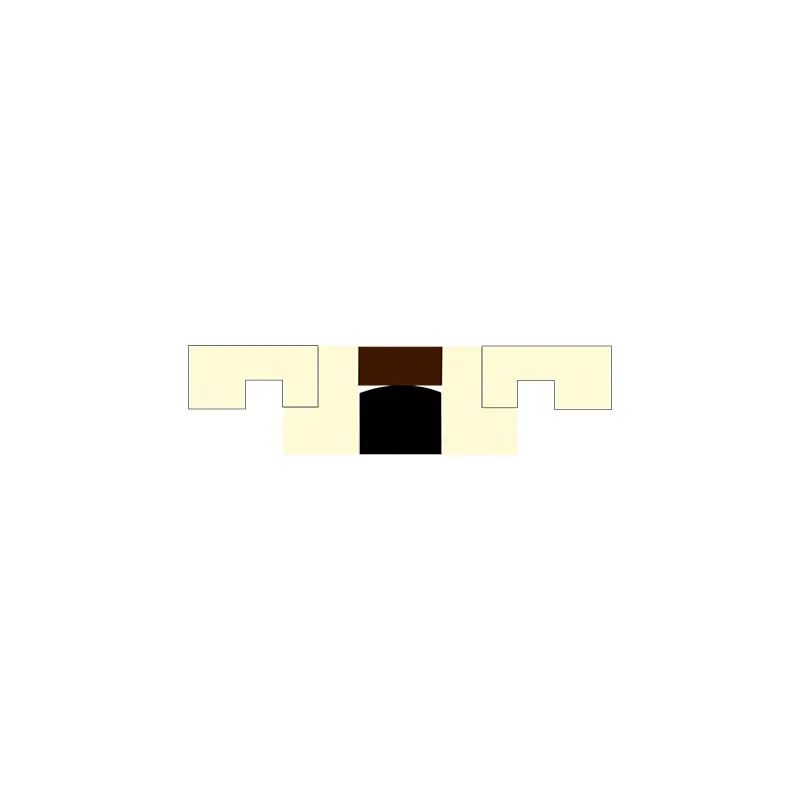

GDKK se skládá ze dvou vodicích kroužků, dvou opěrných kroužků, pružného gumového prstence a těsnicího kroužku. Vodicí prsten hraje polohovací a hlavní roli. Opěrné kroužek hraje podpůrnou a polohovací roli, elastický gumový prsten poskytuje elastickou sílu a kompenzuje ztrátu těsnicího kroužku. Těsnicí kroužek se spolupracuje s vnitřním otvorem olejového válce, aby vytvořil těsnicí účinek, který je vhodný pro obousměrné tlakové těsnění pístu olejového válce. Má dobrý účinek těsnění i za drsných pracovních podmínek. Funkce:
1. nízké tření, malý počáteční odpor, hladký pohyb, stejný dynamický a statický tření, bez plíží;
2. stabilita velmi vysokého tlaku za tlaku a tvrdých podmínek;
3. vysoký život, lze použít pro utěsnění ve špatných mazacích podmínkách;
4. Lze použít pro těsnění médií s nízkou viscozitou, jako je voda;
Vynikající výkon s vysokým a nízkým tlakem.

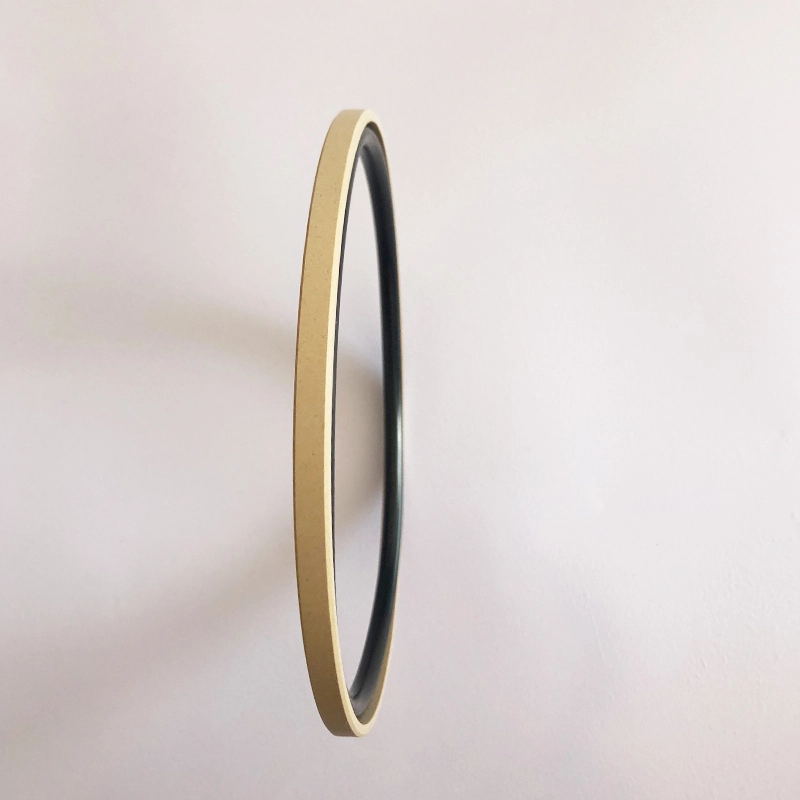

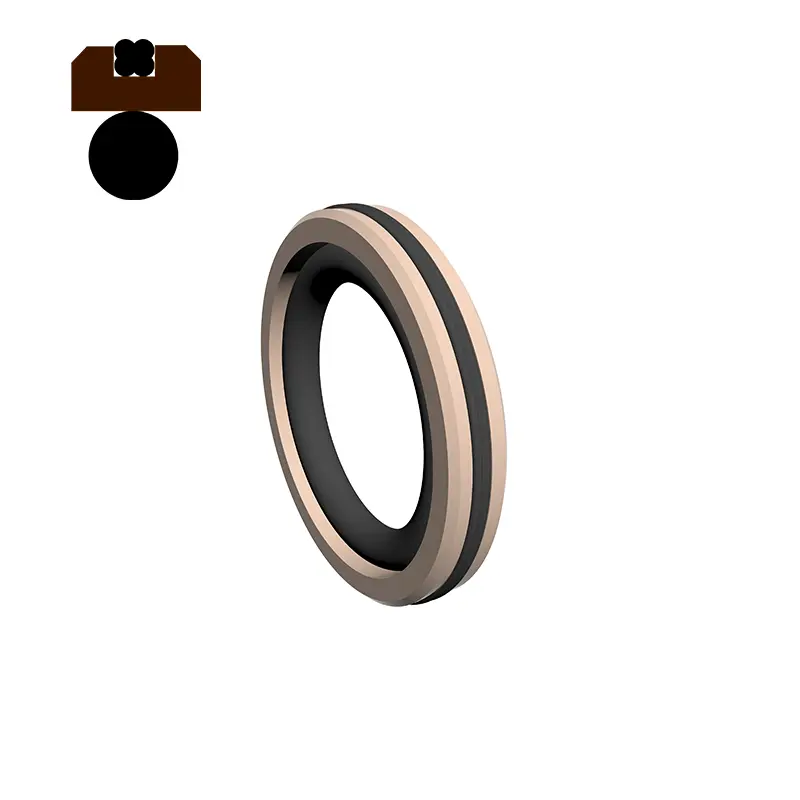

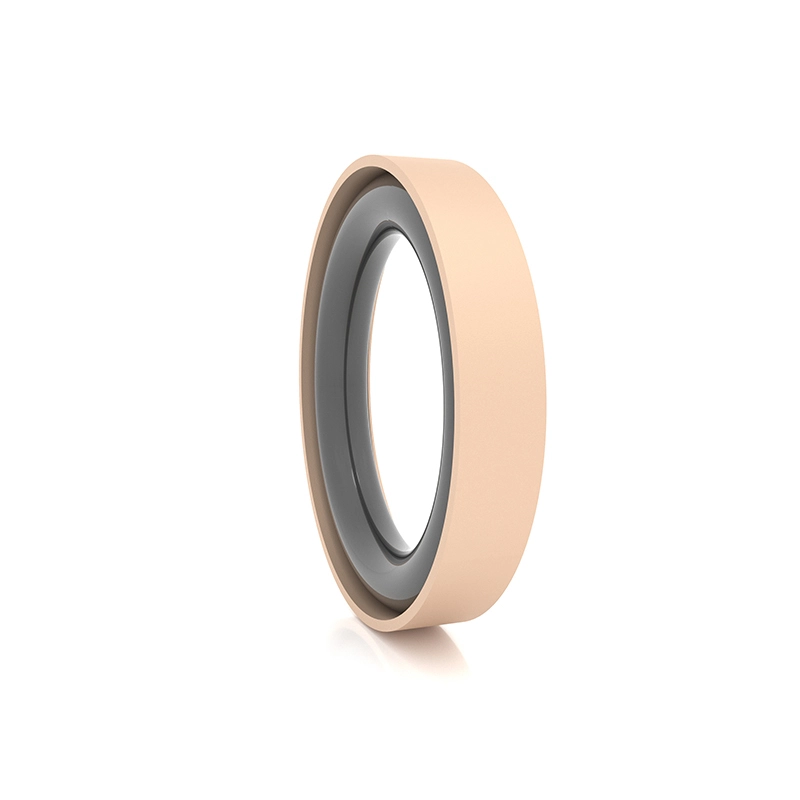

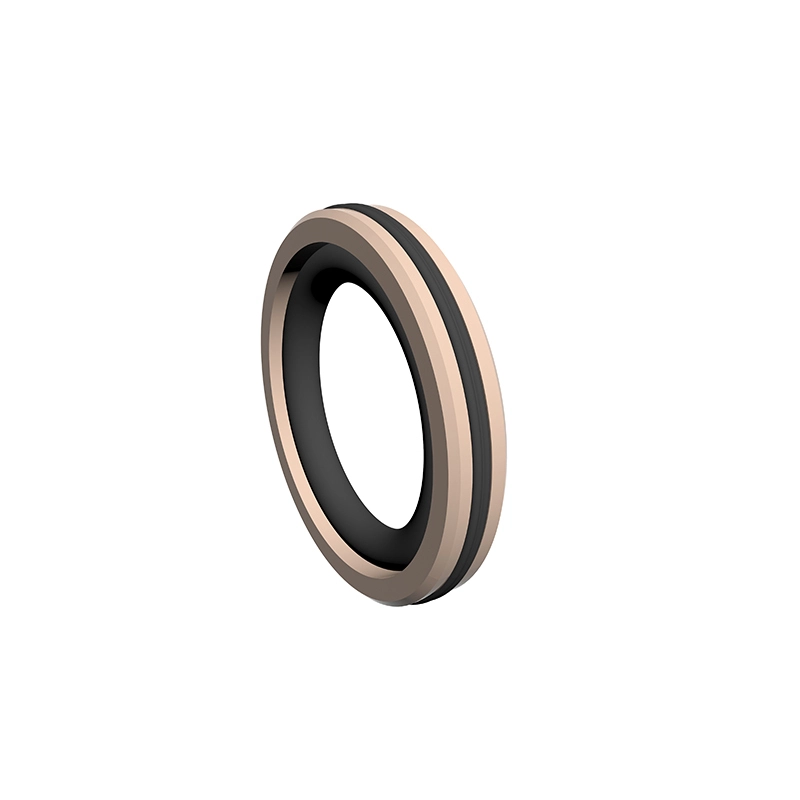

RC64 se skládá z trojúhelníkového těsnicího kroužku PTFE a gumového kroužku O-kroužku, vhodného pro hydraulické a pneumatické reciproční pohyb jednosměrné tlakové těsnění. O-kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Vzhledem k tomu, že těsnicí kroužek přijímá tenký design rtů, je následná kompenzační schopnost lepší, takže těsnicí výkon je dobrý. Rozdělená (otevřená) drážky by měla být použita pro průměry válce menší než 30 mm. Funkce:
1. Může být použit pro hydraulické i pneumatické;
2. nízké tření, malý počáteční odpor, hladký pohyb, stejný dynamický a statický tření, bez plíží;
3. dlouhá životnost, může být použita pro mazací těsnění bez oleje;
Malý strukturální prostor, snadná instalace a údržba;

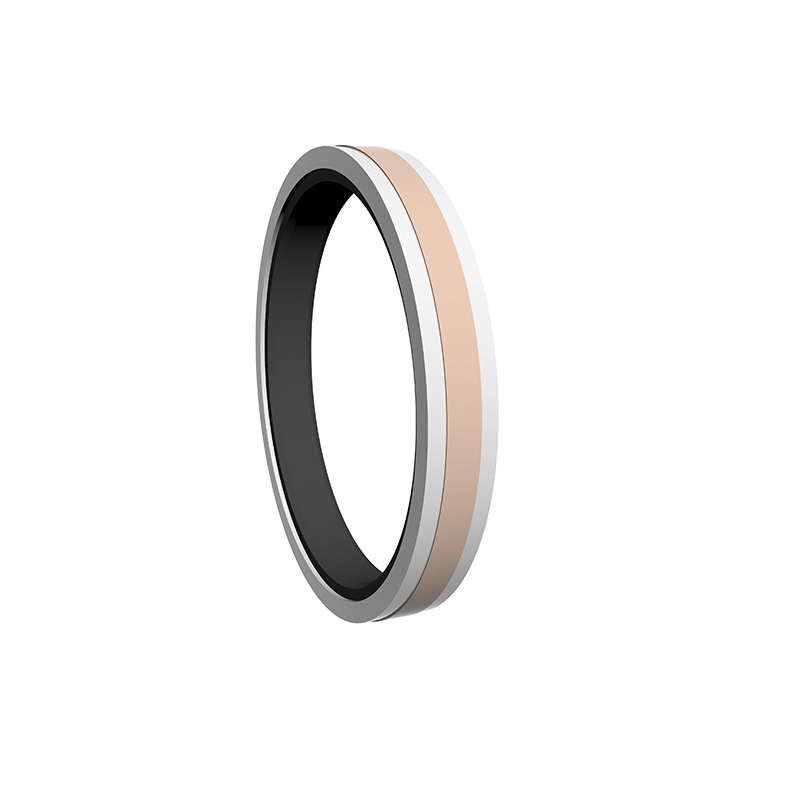

SPG je kombinací obdélníkového modifikovaného těsnicího kroužku PTFE a obdélníkového gumového prstence jako prvku předpětí. Má vlastnosti dobrého těsnění, nízkého tření a malého strukturálního prostoru.

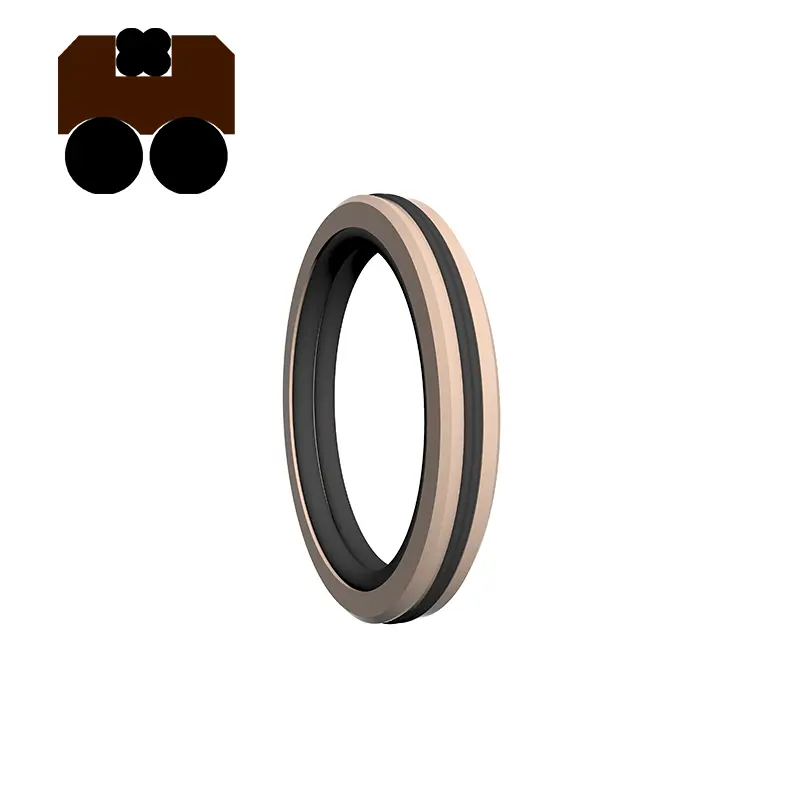

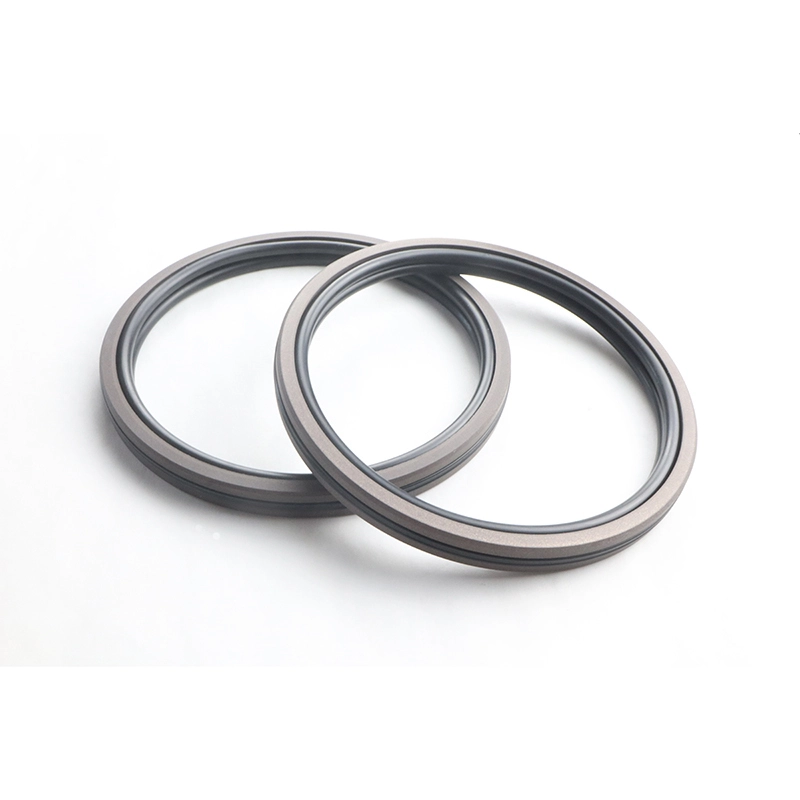

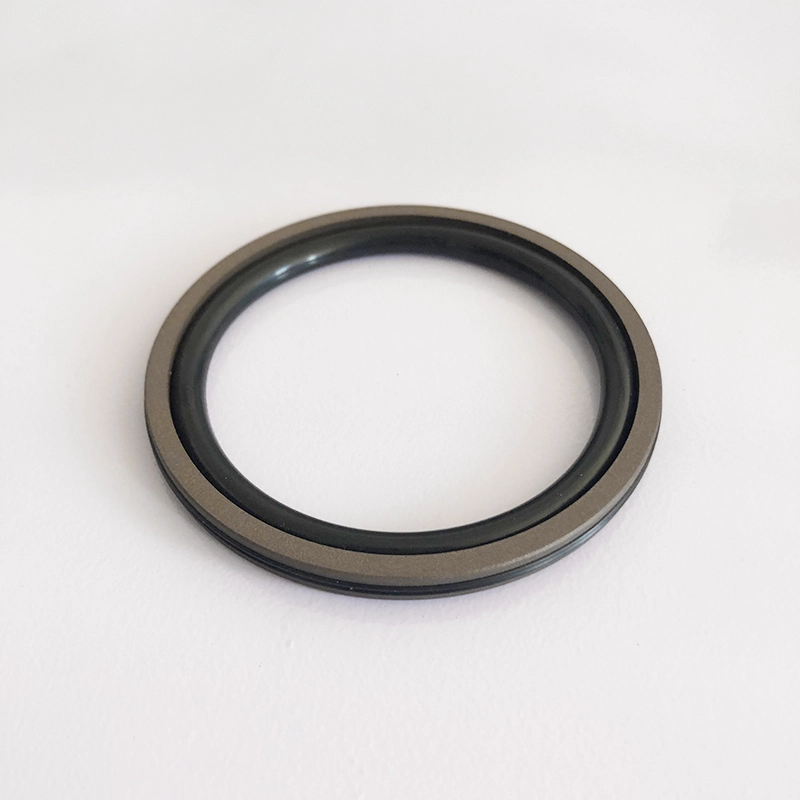

RC66 je kombinace obdélníkového modifikovaného těsnicího kroužku PTFE a O-kroužku jako prvku předpětí. Má vlastnosti dobrého těsnění, nízkého tření a malého strukturálního prostoru. Je vhodný pro vysokorychlostní olejové válce nebo válce. RC67 se skládá z vyplněného obdélníkového těsnicího kroužku PTFE, dvou opěrných kroužků a heterogenního elastomeru, který je vhodný pro hydraulické reciproce pohybu obousměrného tlaku. Elastomer poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Opěrkový kroužek chrání těsnicí kroužek a má dobrý těsnicí účinek i za drsných pracovních podmínek. Funkce:
1. nízké tření, malý počáteční odpor, hladký pohyb, stejný dynamický a statický tření, bez plíží;
2. stabilita velmi vysokého tlaku za tlaku a tvrdých podmínek;
3. Vysoký život, lze použít pro mazací těsnění bez oleje;
4. Lze použít pro těsnění médií s nízkou viscozitou, jako je voda;
5. Vynikající výkon s vysokým a nízkým tlakem.

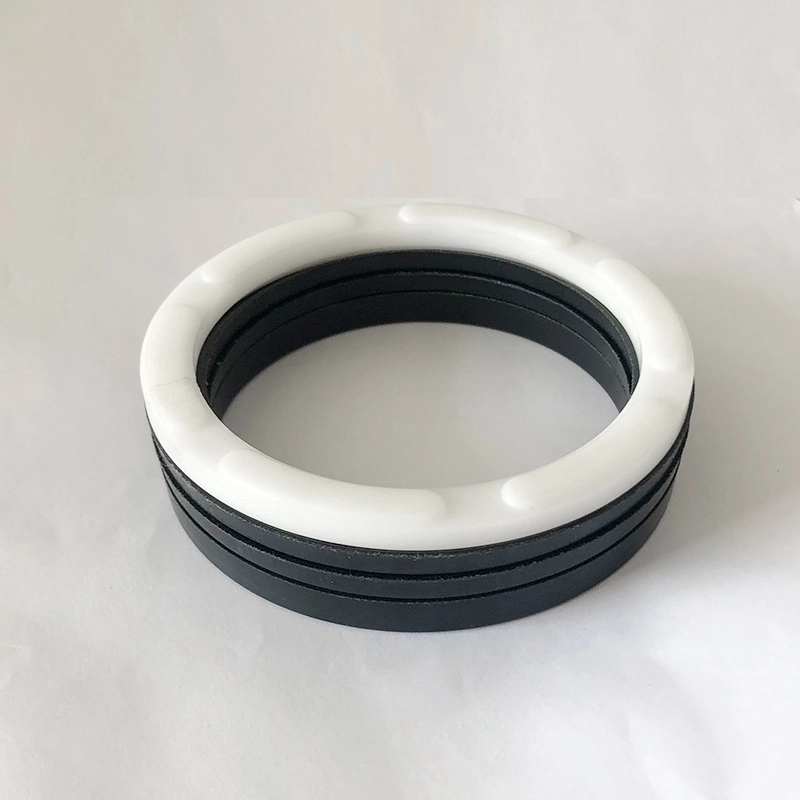

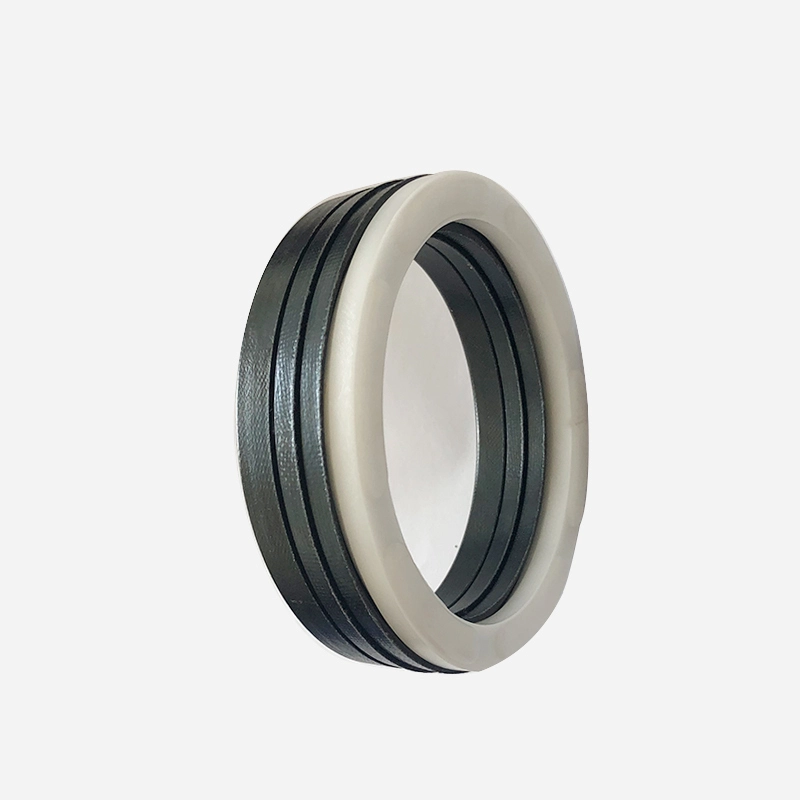

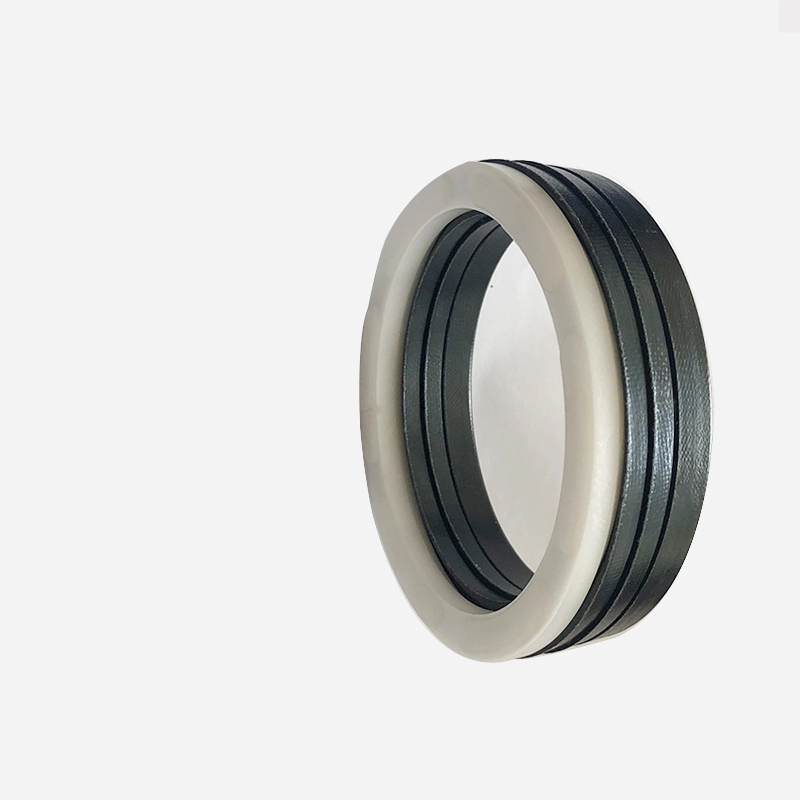

RCEK se skládá ze sady těsnicích kroužků ve tvaru písmene V, tlakového kroužku a podpůrného kroužku a je vhodný pro hydraulické reciproce pohybu jednosměrné tlakové těsnění. Během instalace musí být použita mastnota kompatibilní s těsnicím materiálem. Nelze nainstalovat v integrální (uzavřené) drážce. Používá se pro pístové těsnění při střední a těžké zátěži. Funkce:
1. je k dispozici řada materiálů, které lze optimálně upravit tak, aby vyhovovaly různým účelům;
2. může být použit v drsných pracovních podmínkách a je vhodný pro téměř všechny média a tvrdé podmínky;
3. má dlouhou životnost a lze jej použít pro mazací těsnění bez oleje (přiměřený výběr materiálu);
4. Těsnění může být upraveno a velikost axiální lze upravit přidáním nebo odstraněním těsnicích kroužků ve tvaru písmene V;
Může fungovat efektivně, i když je kvalita těsnění chudé.

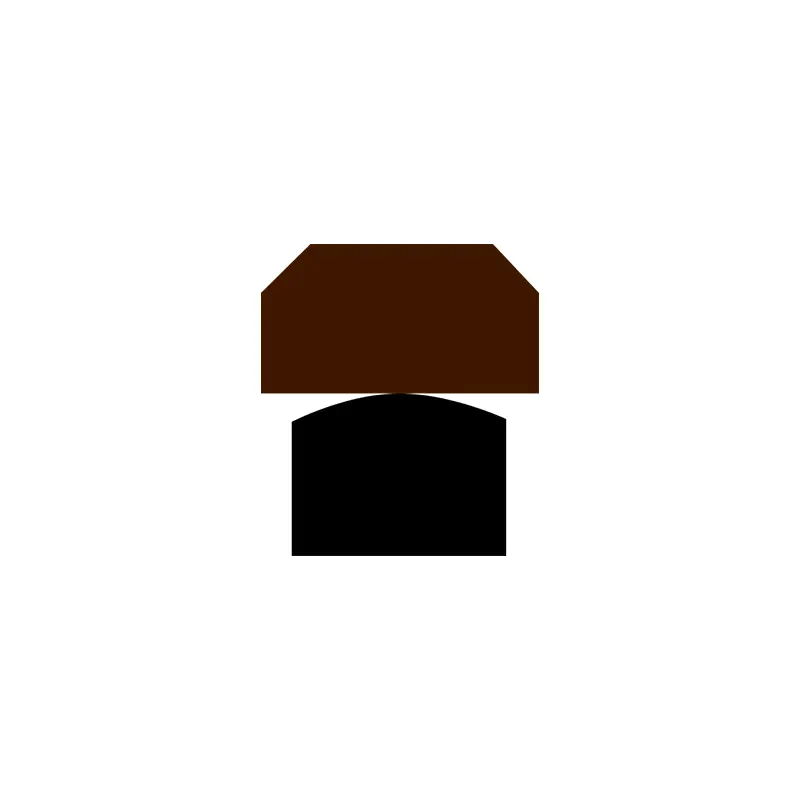

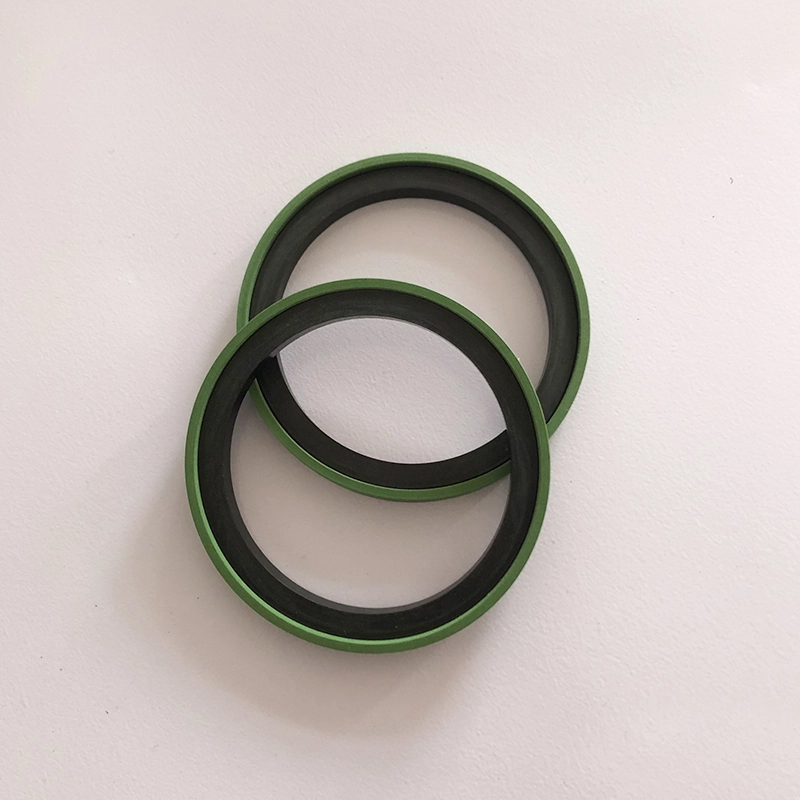

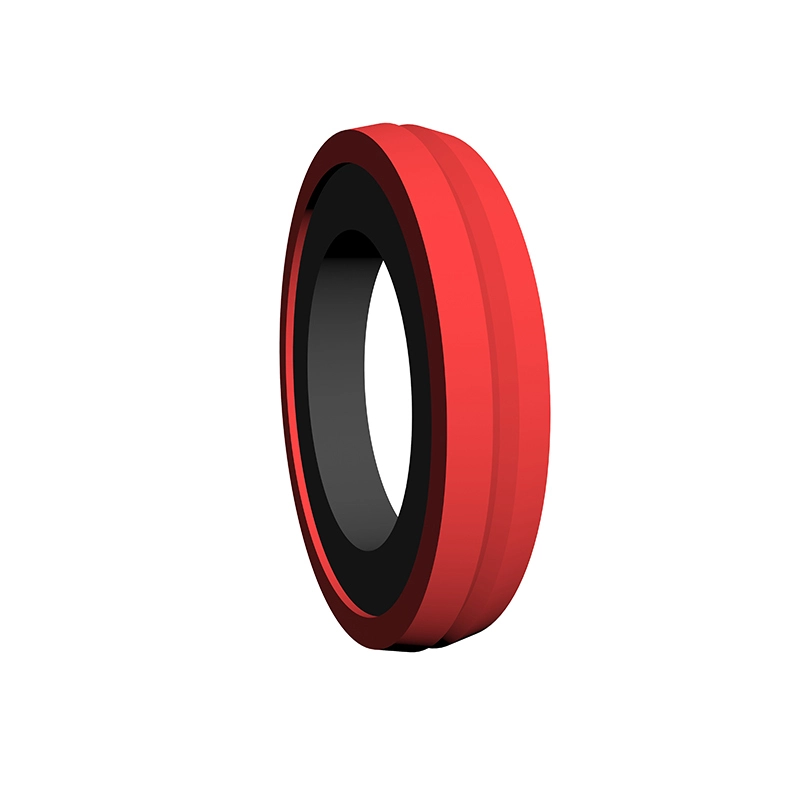

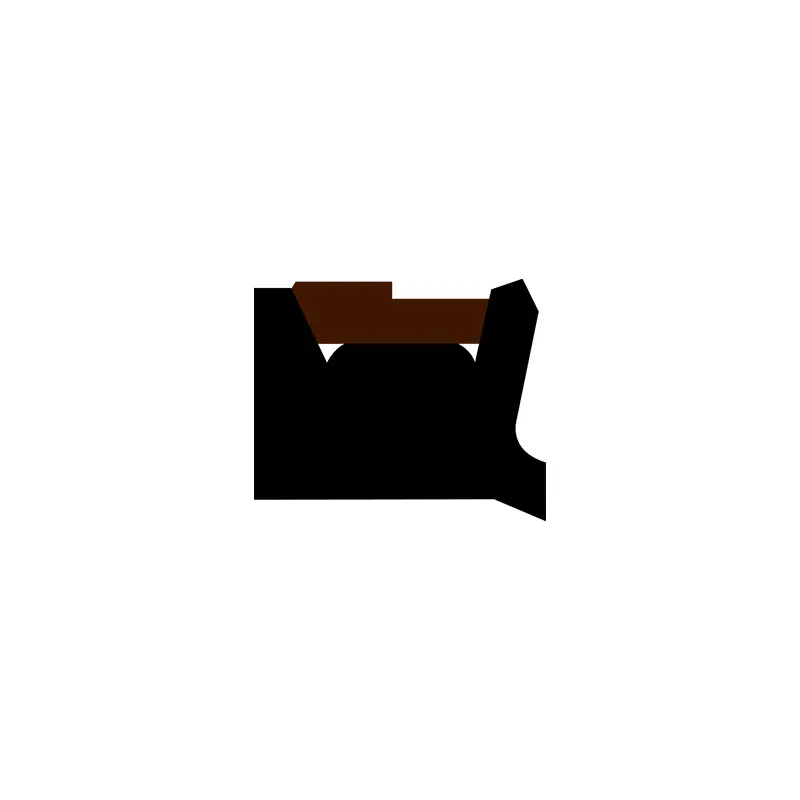

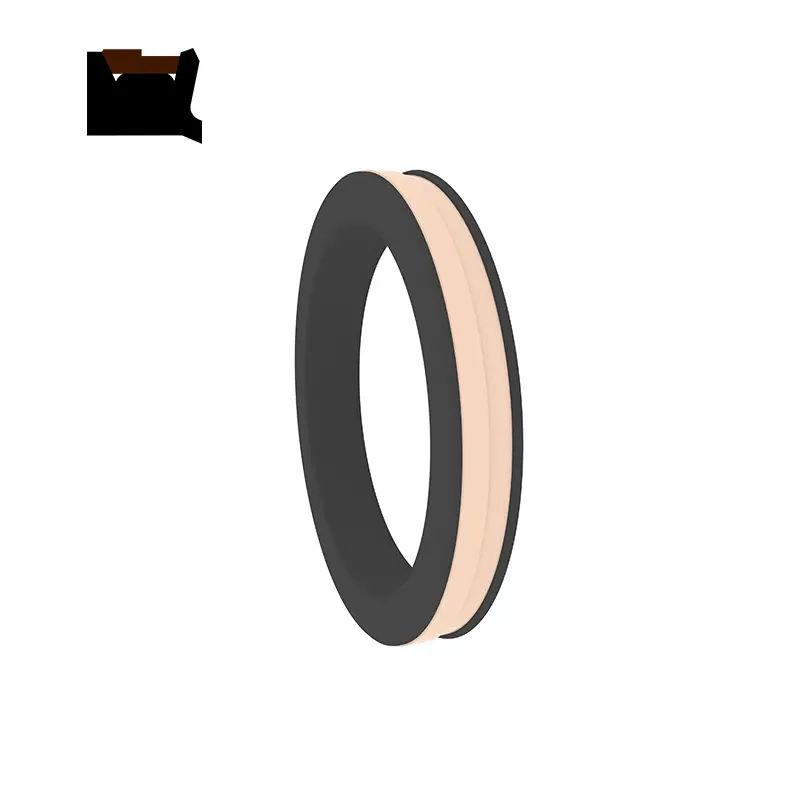

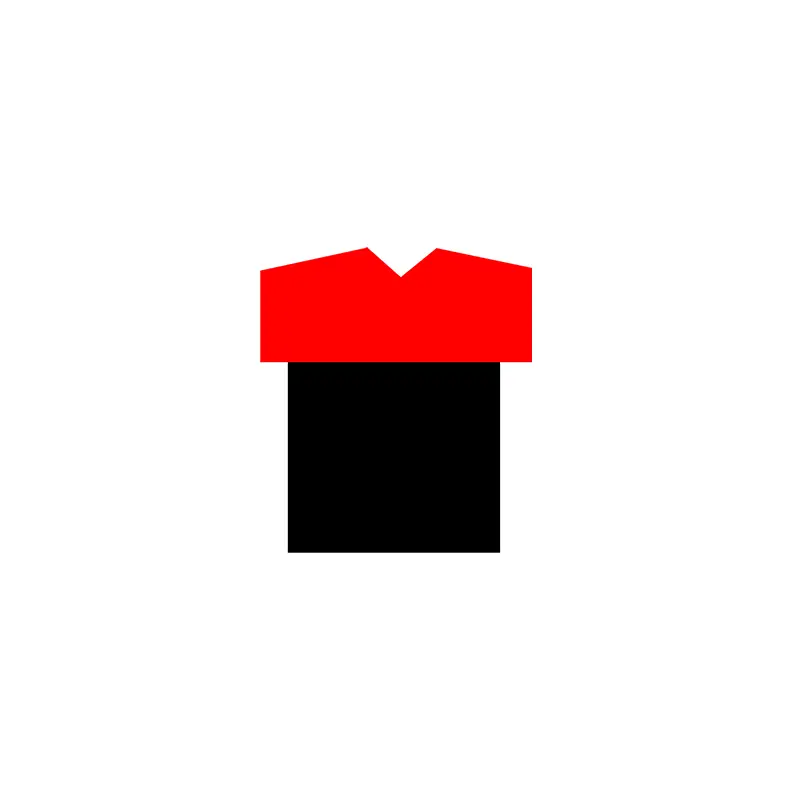

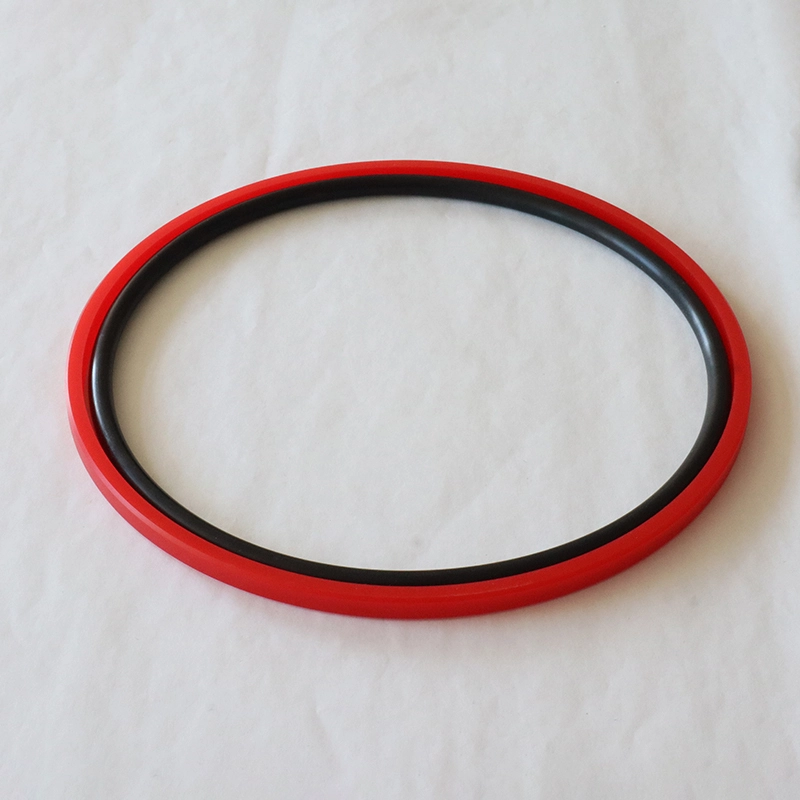

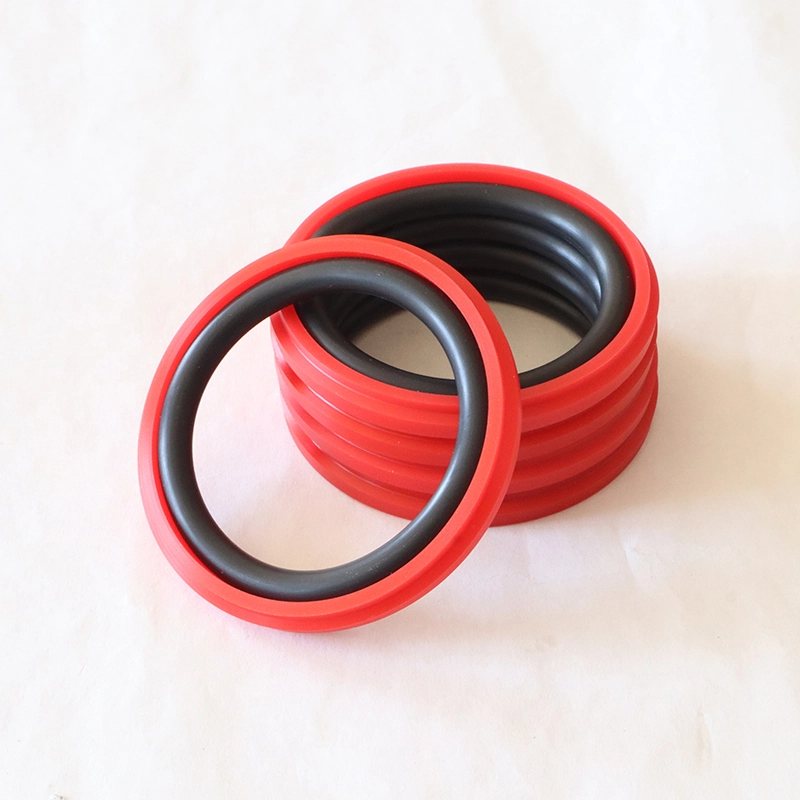

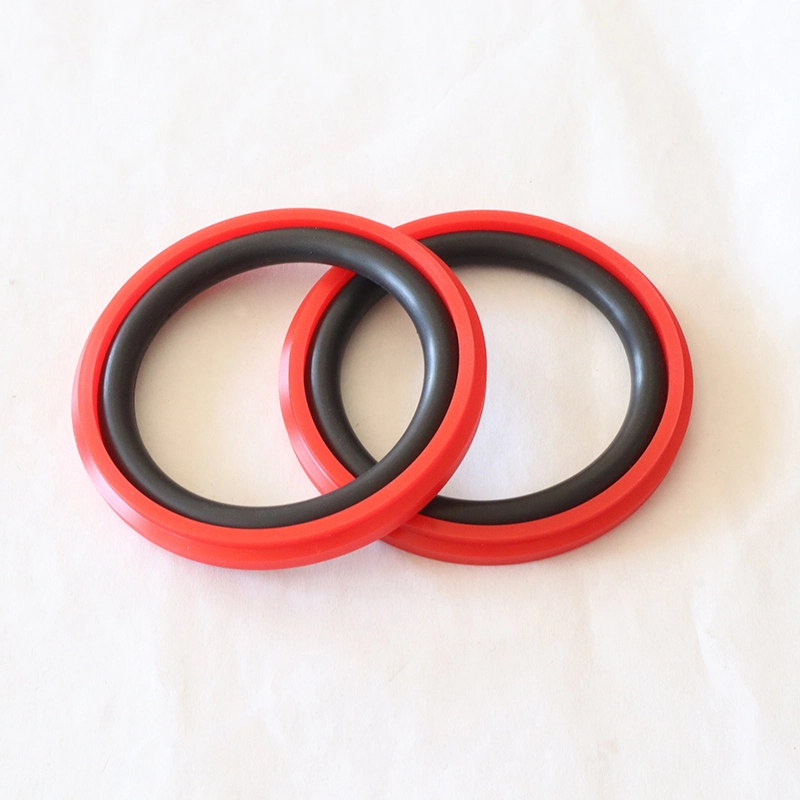

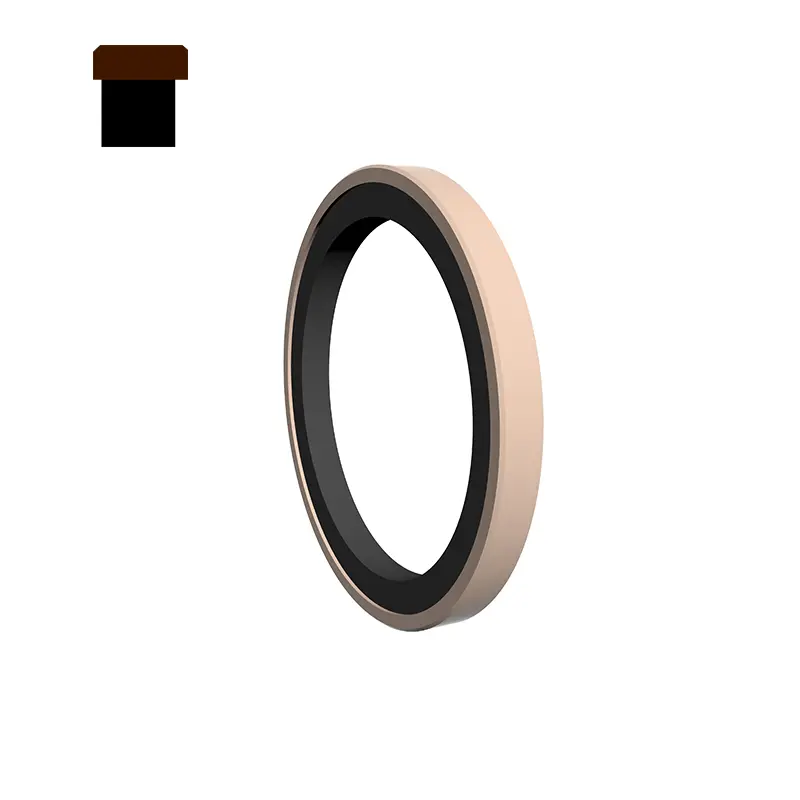

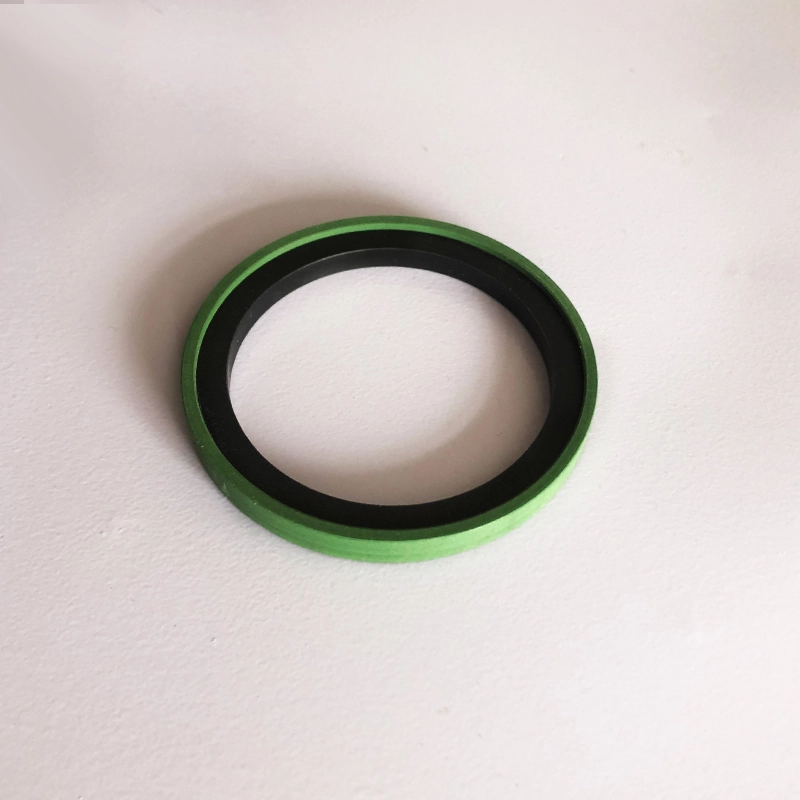

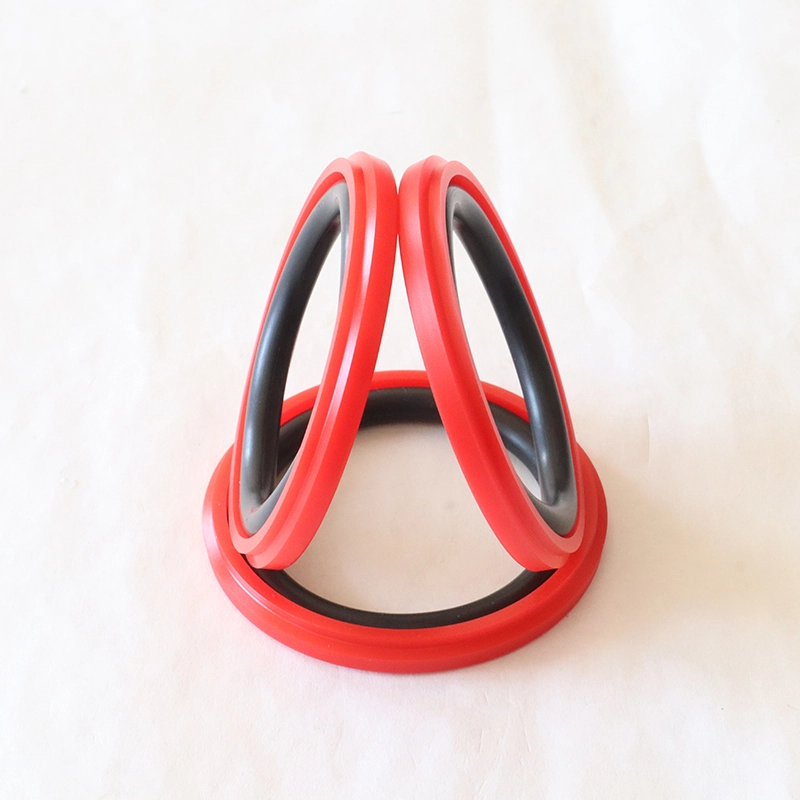

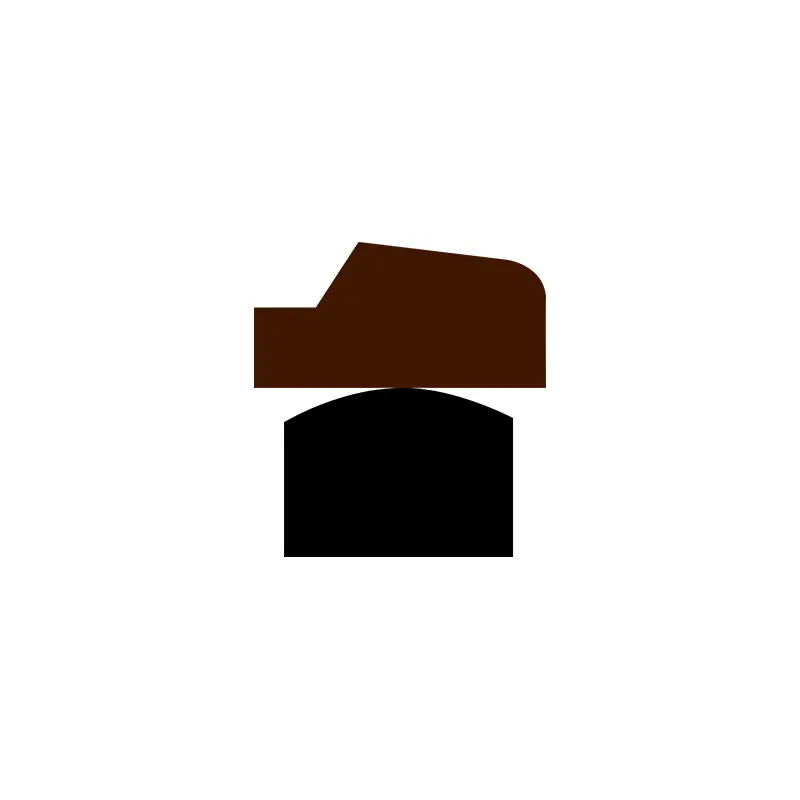

RCKR je složen z PU těsnicího kroužku a obdélníkového gumového kroužku, vhodného pro hydraulické reciprokační pohyb obousměrné těsnění. Jedná se o doplňkový produkt produktů GLYD Ring, s lepší schopností utěsnění a tlaku, než je prsten GLYD, a lze jej nainstalovat bez pomoci instalačních nástrojů. Jeho funkce:
1. Dobrý dynamický a statický výkon těsnění;
2. Lepší nízkotlaká těsnicí výkon než GLYD kroužek a lze jej nainstalovat bez instalačních nástrojů;
3. nízké tření, malý počáteční odpor a hladký pohyb;
4. Dlouhá životnost může být použita pro mazací těsnění bez oleje;
5. lze použít pro obousměrné utěsnění tlaku;
Instalační drážky se přizpůsobují standardu ISO7425/1.

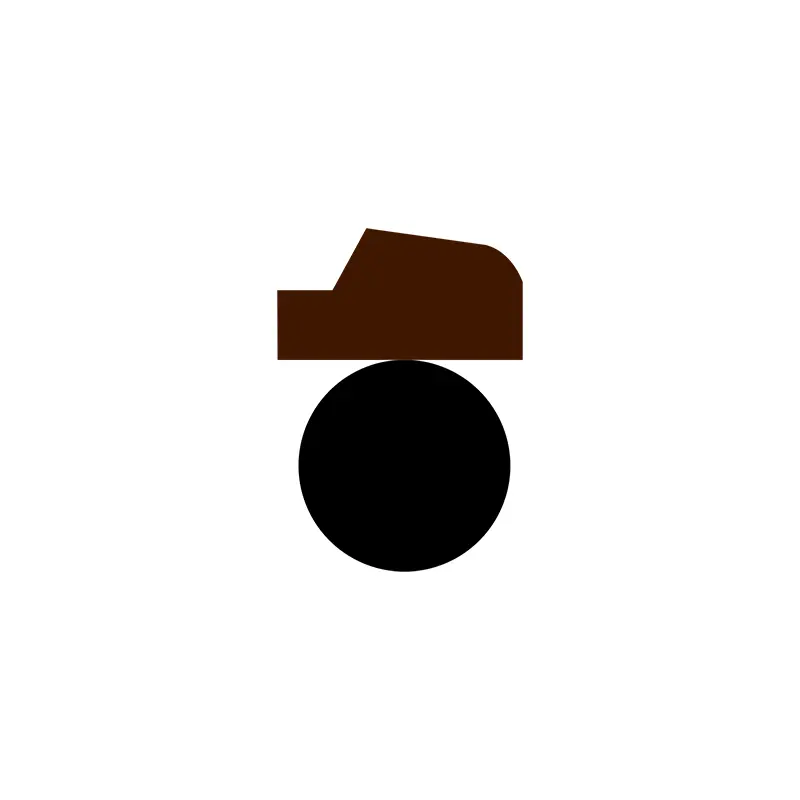

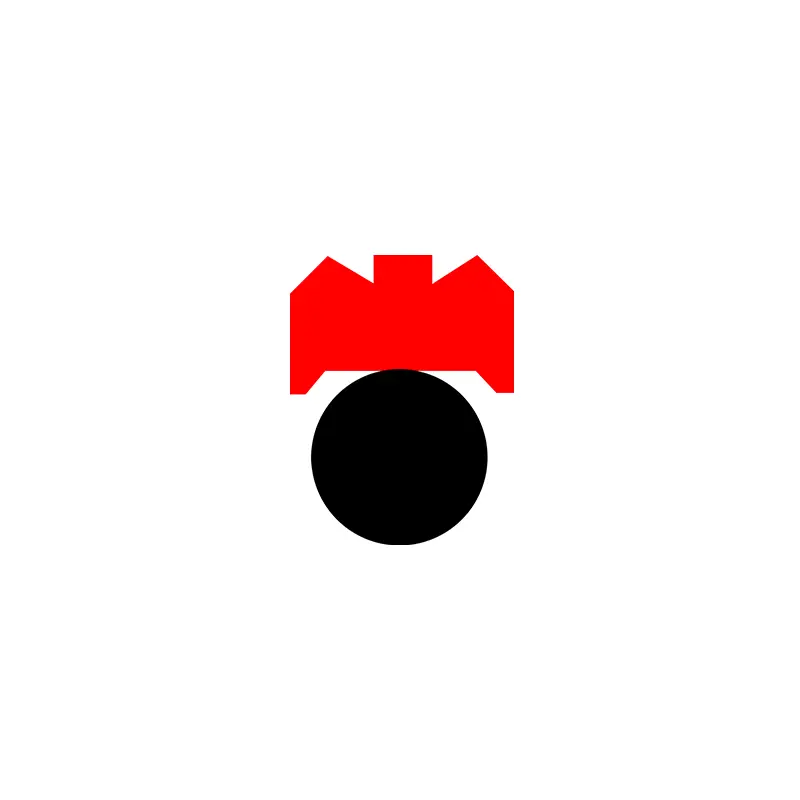

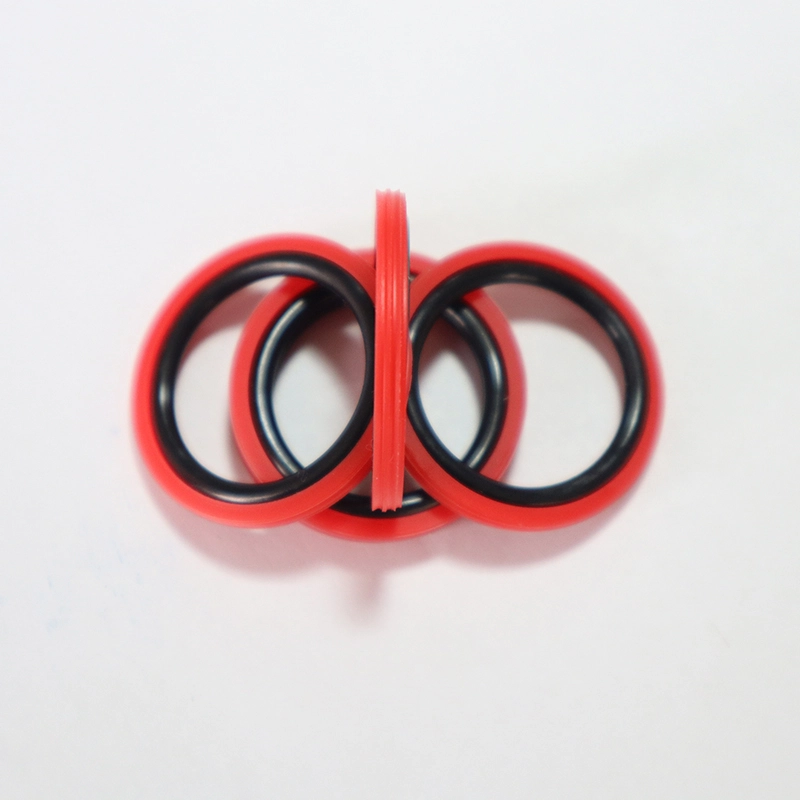

RPW se skládá ze speciálního tvarovaného utěsňovacího prstence a gumového kroužku ve tvaru O, vhodné pro hydraulické reciproční pohyb obousměrné tlakové těsnění. O-kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Obecně se používá ve spojení s vodicím kroužkem. Funkce:
1. Nízké tření, malý počáteční odpor, hladký pohyb, bez plíží;
2. stabilita velmi vysokého tlaku za tlaku a tvrdých podmínek;
3. Dobrý výkon těsnění při vysokých i nízkých tlacích;
Pro instalaci nejsou vyžadovány žádné instalační nástroje.

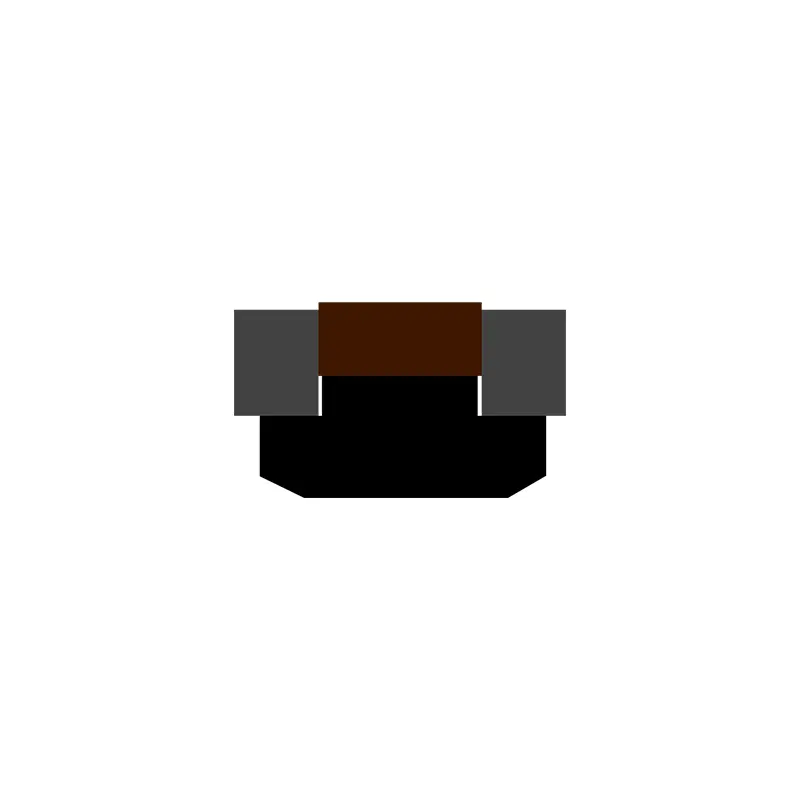

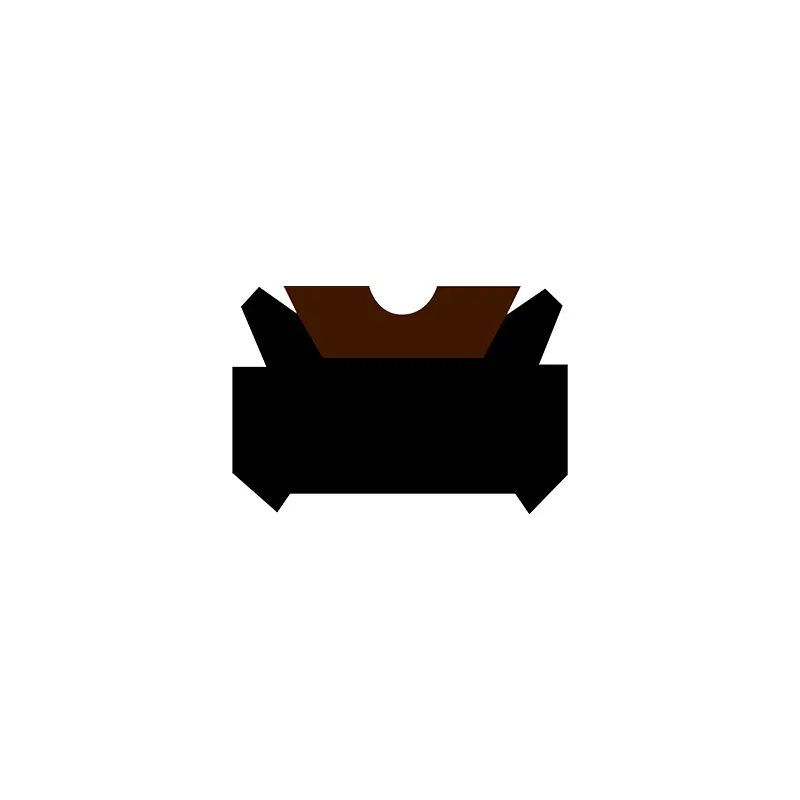

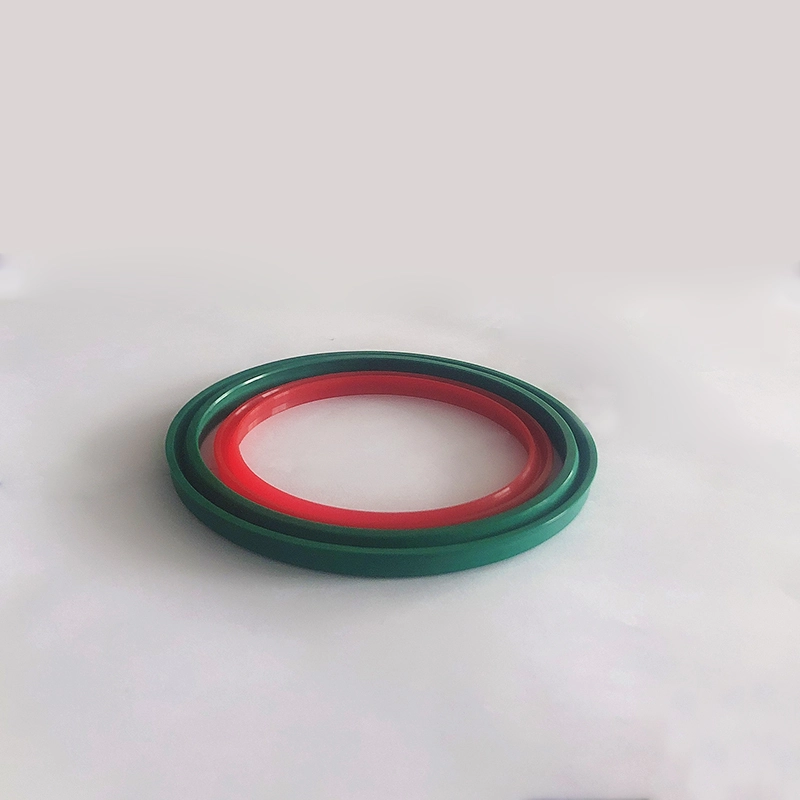

TDA a TDMA se skládají ze speciálního gumového (nebo polyurethanového) elastomeru a modifikovaného těsnicího kroužku PTFE a mají vlastnosti dobrého utěsnění, dlouhého života, nízkého tření, žádné plíživé atd. TDA je vhodná pro jednosměrné tlakové těsnění pístových. TDMA je vhodná pro obousměrné tlakové těsnění pístů.

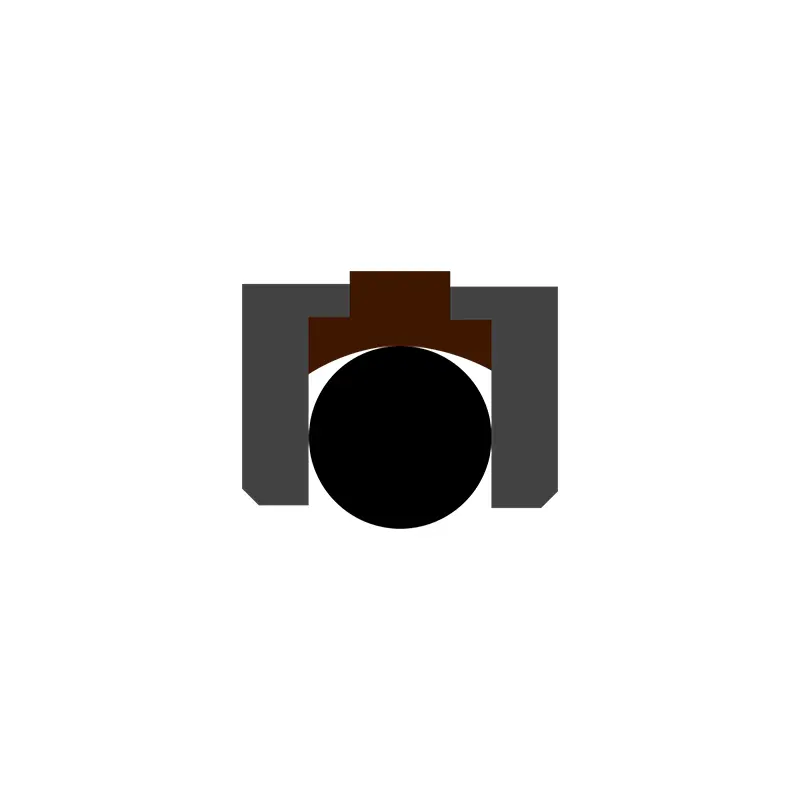

GGDA se skládá z těsnicího kroužku naplněného PTFE, dvou plastových prstenů ve tvaru písmene L a elastickou sílu O-kroužek, s dobrým utěsněním, dlouhým životem, nízkým třením, bez plíží a dalších charakteristik. Vhodné pro pístové obousměrné utěsnění tlaku.

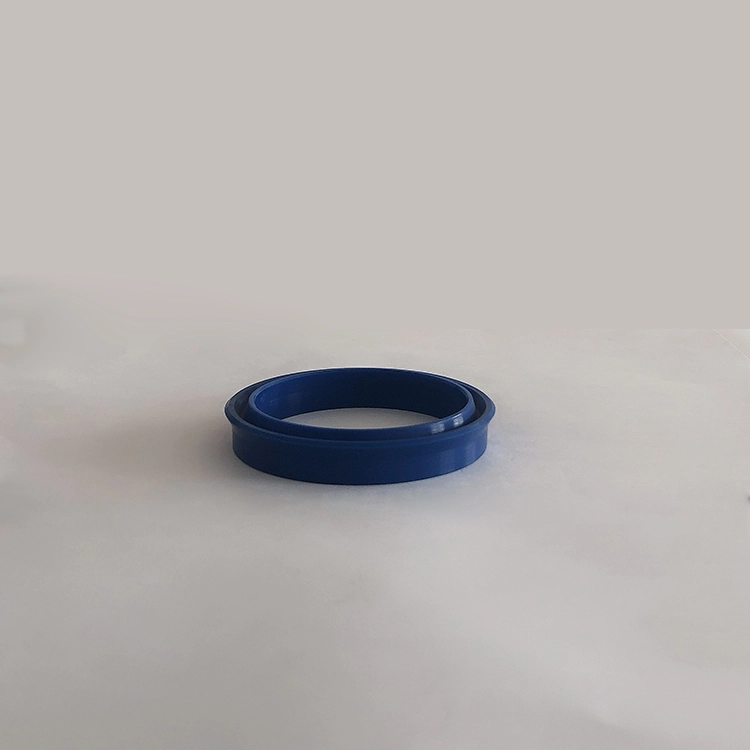

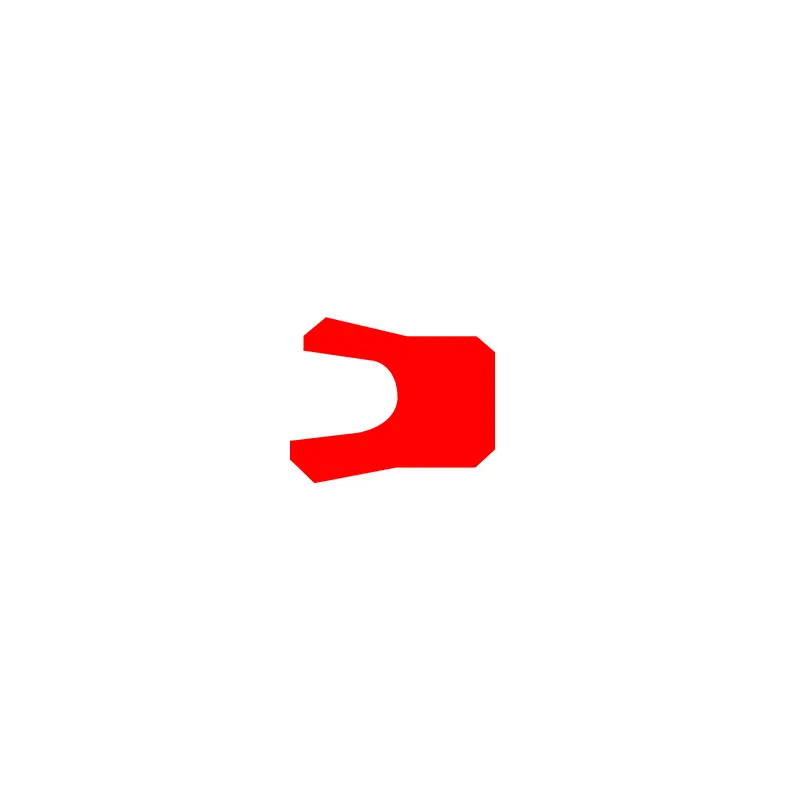

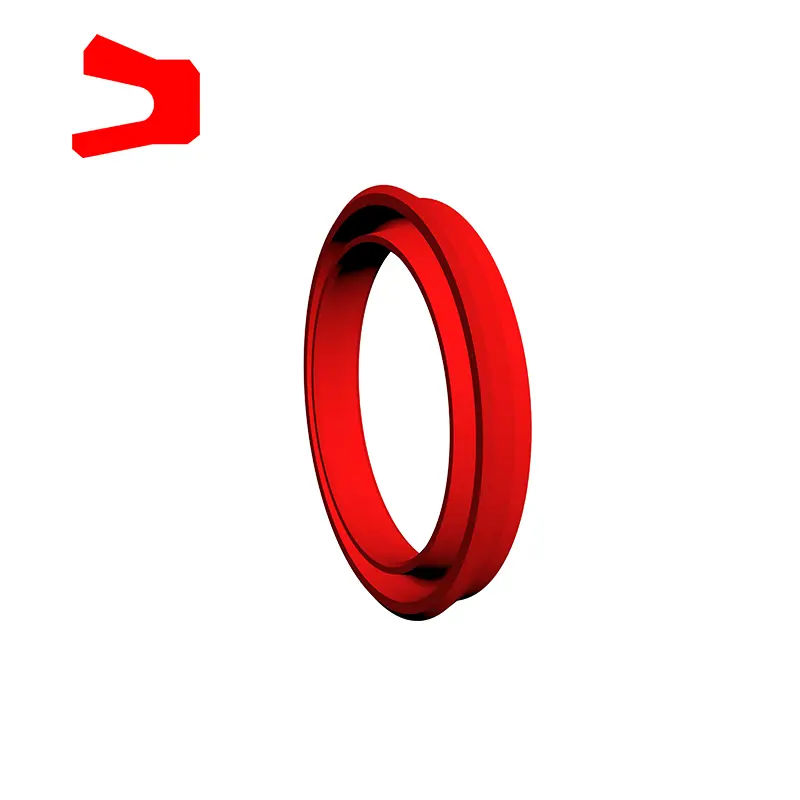

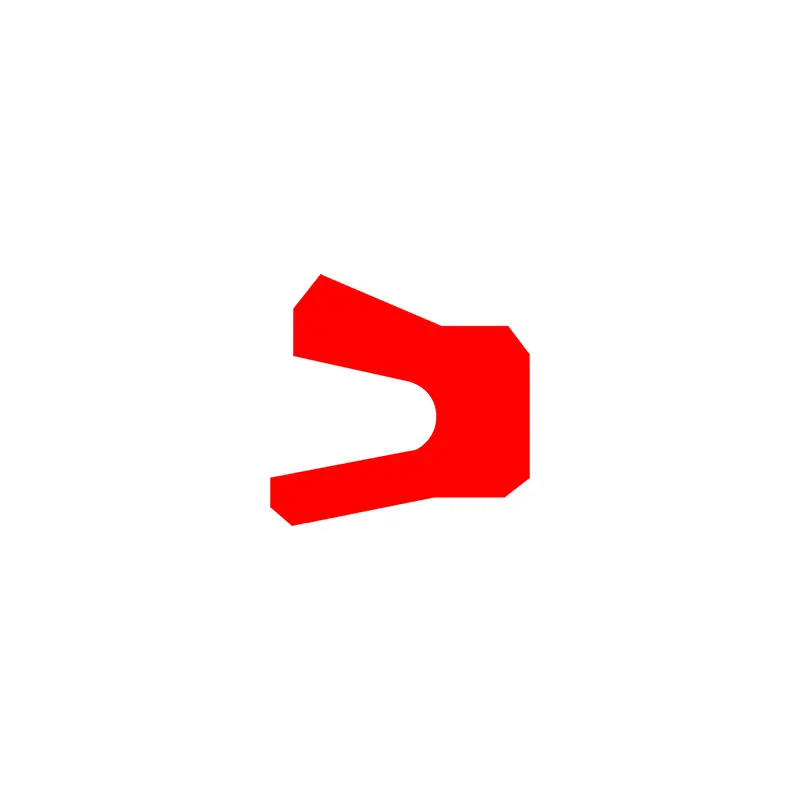

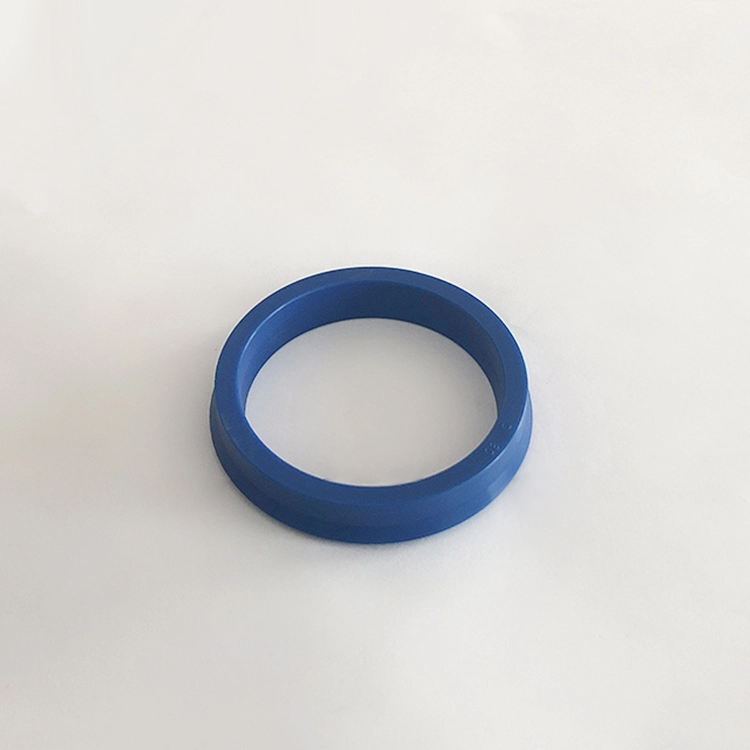

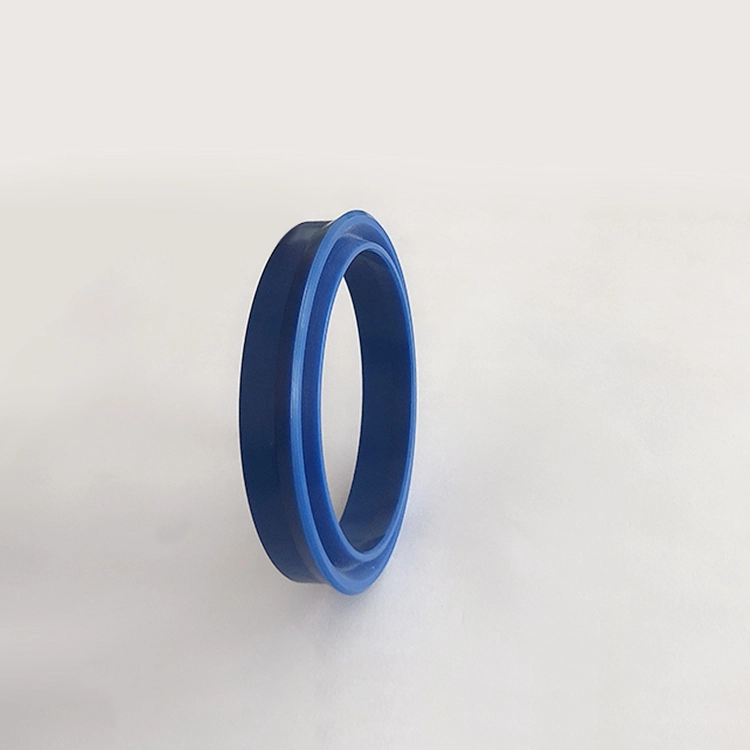

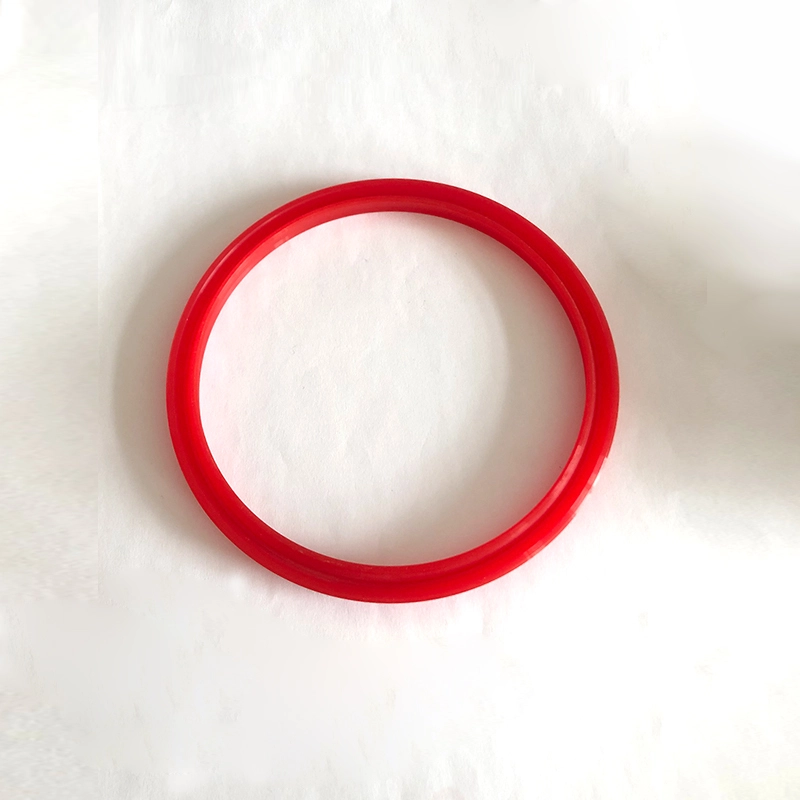

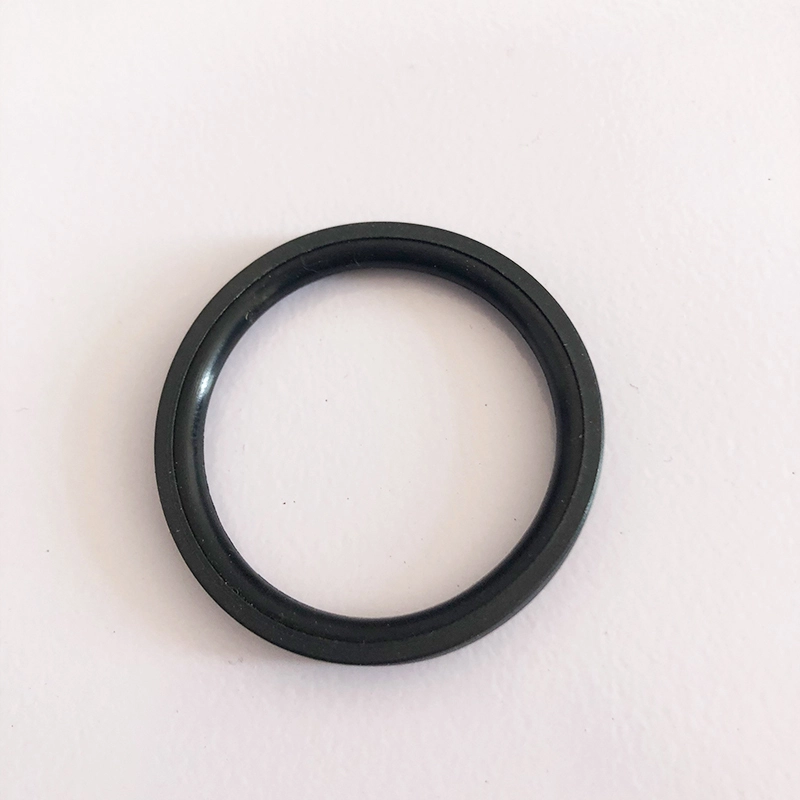

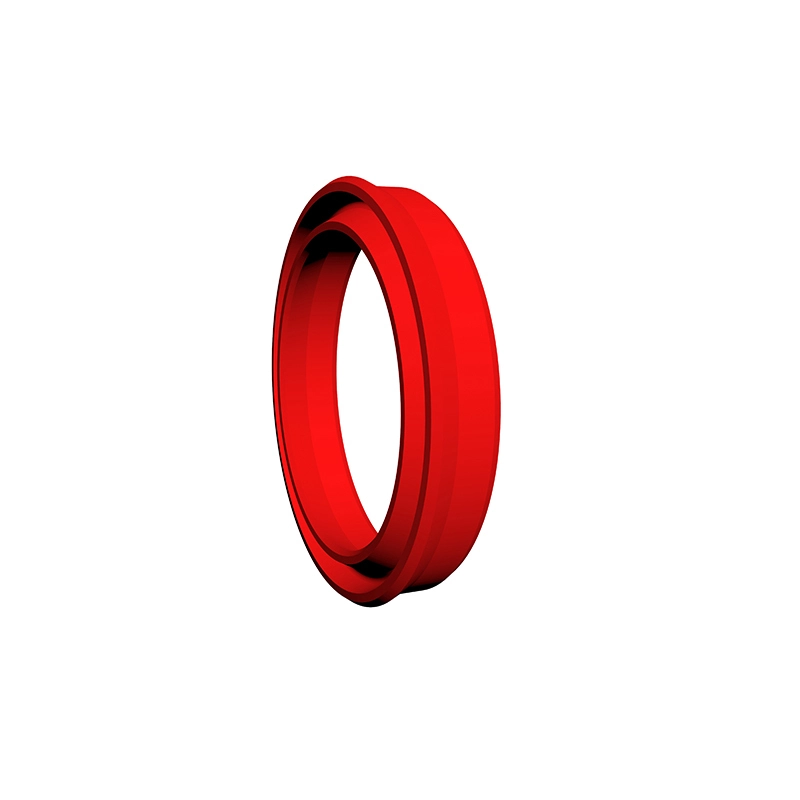

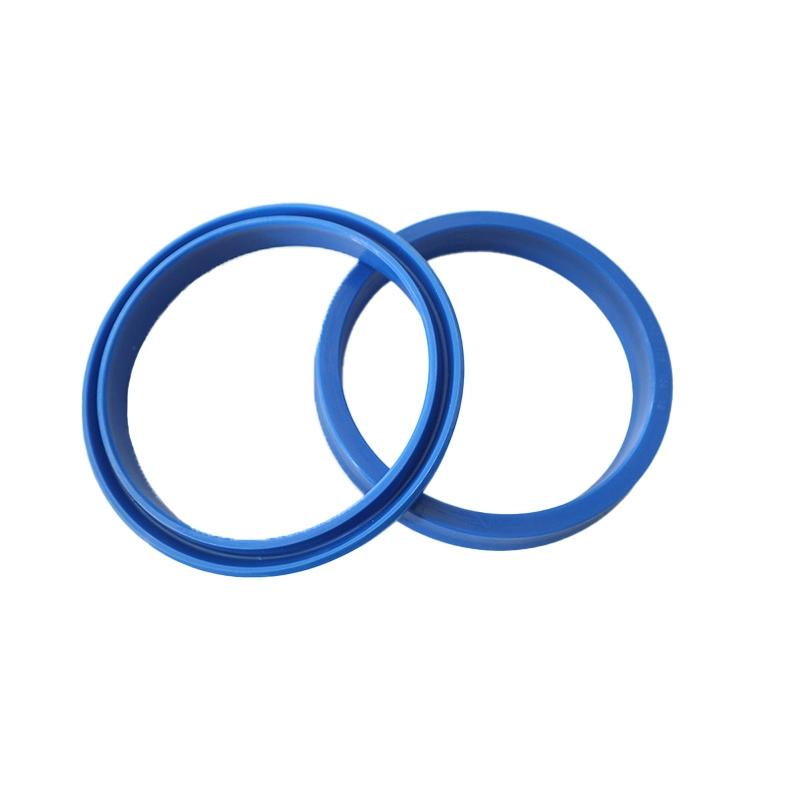

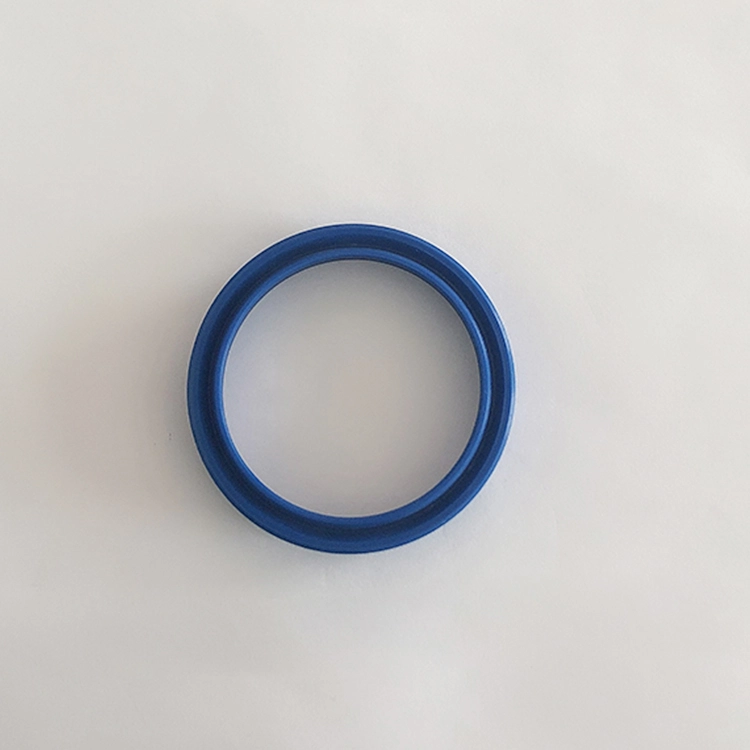

Těsnicí kroužek RCUP je asymetrické těsnění speciálně používané na pístu, vhodné pro hydraulické reciprokační pohyb jednosměrné těsnění, s dobrým výkonem utěsnění. Groove se přizpůsobí standardu ISO5597. Těsnicí kroužek typu YXD pro hřídel je asymetrické těsnění speciálně používané na pístu, vhodné pro hydraulické vratné pohyb jednosměrné těsnění s dobrým výkonem těsnění. Při použití pod 12 ~ 32MPa je na patě vyžadován opěrný kroužek. Groove se přizpůsobí standardu JB/ZQ4265-97. Funkce:
1. Aplikovatelná pro zatížení světla a střední zatížení;
2. Dobrý výkon těsnění jak pro vysokotlaké i nízkotlaké těsnění;
3. je k dispozici řada materiálů s širším rozsahem odolnosti médií;
4. Jednoduchá struktura a snadná instalace a údržba.
Funkce a aplikace produktu:
Výběr materiálu:
RC61, RC62
1. Materiály O-kroužků mohou být: R01 nitrilní guma (NBR), R02 Fluororubber (FKM) atd.
2. Těsné kroužek Materiály: Standardní materiál PTFE3, Ostatní volitelné materiály PTFE2, PTFE4, PU atd.
Dobře
1. materiál odpovídající obdélníkový prsten: R01 Nitril Rubber
2. Materiál těsnicího kroužku: kompozitní termoplastický materiál.
RC63, RC64, SPG, RC66, AQ, AQF
1. Materiály O-kroužků mohou být: R01 nitrilní guma (NBR), R02 Fluororubber (FKM) atd.
2. Těsné kroužek Materiály: Standardní materiál PTFE3, Ostatní volitelné materiály PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Odpovídající materiál gumového prstence: R01 Nitril Rubber
2. Materiál opěrné prsteny: Nylon PA/polyoxymethylen POM
3. vodicí kroužek: Nylon PA/polyoxymethylen pom/polytetrafluorethylen PTFE
GDKK, RC67
1. dostupné elastomerové materiály: R01 Nitril Rubber (NBR), R02 Fluororubber (FKM) atd.
2. Těsnicí kroužek Materiál: Standardní materiál PTFE3, Ostatní volitelné materiály PTFE2, PTFE4.
3. Materiál opěrného prstence: POM/PA/PTFE, materiál PTFE se používá, když teplota přesahuje 100 stupňů.
Rcek
1. Materiál lisovacího kroužku: Polytetrafluorethylen, nitrilový tkanina, fluororubberská tkanina, nylon, polyoxymethylen
2. Materiál V-kroužku: Polytetrafluorethylen, nitrilní guma, nitrilový tkanina, fluororubber, fluororubber hadřík
3. Podpůrné prstencové materiál: Nitrilový tkanina, Fluororubber tkanina, nylon, polyoxymethylen, polytetrafluorethylen
RCKR, RPW
1. Odpovídající materiál obdélníkového prstence: RO1 Nitril Rubber (NBR)
2.. Materiál těsnicího kroužku: PU
Yxd
Volitelný nitrilový guma (R01), fluororubber (R02), polyuretan (PU) atd.
Příklad objednávání:
Objednací model RC61-40X29X4.2-PTFE3-R01Order Model RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD RING RC61-B-HOLE SEAL DXDX L-Materiální kód

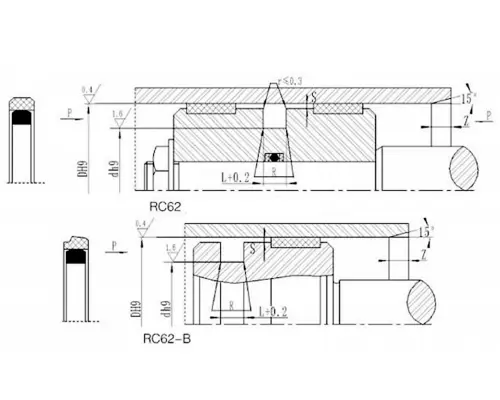

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 materiálový kód
Objednací model OK-80X59X8 Průměr válce X Průměr drážky x šířka drážky
Objednávání modelu RC63-80-PTFE3-R01 nebo SPGC-80-PTFE3-R01
RC63/SPGC-model 80-válcový průměr D PTFE3-PTFE MATERIÁL Kód R01-O-RING Kód materiálu
Objednejte model KDAS-80X60X22.4 Průměr válce X Průměr drážky x šířka drážky (L)
Objednejte model TPM-80X60X22.4 Průměr válce X Průměr drážky x šířka drážky (L)
Příklad objednávání: GDKK-80*62*43*22.5-R01
Objednávka modelu RC64-80-PTFE3-R01
RC64-model 80-válcový průměr D PTFE3-PTFE MATERIÁL Kód R01-O-kroužek kód materiálu
Příklad objednávání: SPG-D*D*L-PTFE3-R01 (vnější průměr*Vnitřní průměr*Šířka drážky) PTFE3, R01-Materiální kód
RC66
Objednávka modelu RC67-100X85X12.5-PTFE3-R01 nebo SPGW-100X85X12.5-PTFE3 -R01
Průměr modelového válce x drážkovací spodní průměr x šířka drážky PTFE3-modifikovaný materiál PTFE R01 Elastomer Materiál kód
Rcek
| model | Materiály | Použitelný rozsah | Těsnění |
| Rcek-a | V-kroužek: NBR látka, tlakový prsten, podpůrný prsten: NBR látka/PA/POM/PTFE | Normální teplota, vysoký tlak | Dobrý |
| Rcek-b | V-kroužek: FKM hadřík, tlakový kroužek, podpůrný prsten: FKM hadřík/ptfe | Vysoká teplota, vysoký tlak | Dobrý |
| RCEK-C | V-kroužek: NBR, tlakový prsten, podpůrný prsten: NBR látka/PA/POM/PTFE | Normální teplota, střední a nízký tlak | Vynikající |
| Rcek-d | V-kroužek: FKM, tlakový prsten, podpůrný prsten: FKM hadřík/PTFE | Vysoká teplota, střední a nízký tlak | Vynikající |
| RCEK-E | V-kroužek: NBR a NBR lákací kombinace, tlakový kroužek, podpůrný prsten: NBR látka/PA/POM/PTFE | Normální teplota, střední a vysoký tlak | Vynikající |
| RCEK-F | V-kroužek: Kombinace látky FKM a FKM, tlakový prsten, podpůrný prsten: FKM hadřík/PTFE | Vysoká teplota, střední a vysoký tlak | Veletrh |
| RCEK-G | V-kroužek, tlakový kroužek, podpůrný prsten: PTFE1/PTFE2/PTFE3/PTFE4 | Vysoká teplota a korozivní média s vysokým tlakem | Vynikající |
| Rcek-h | V-kroužek: PU, tlakový prsten, podpůrný prsten: PU/PA/POM/PTFE | Normální teplota, střední a vysoký tlak | Těsnění |
| Objednejte model RCEK-A-120 × 95x25.3 Průměr modelu válce x drážky dno Průměr x šířka drážky | |||

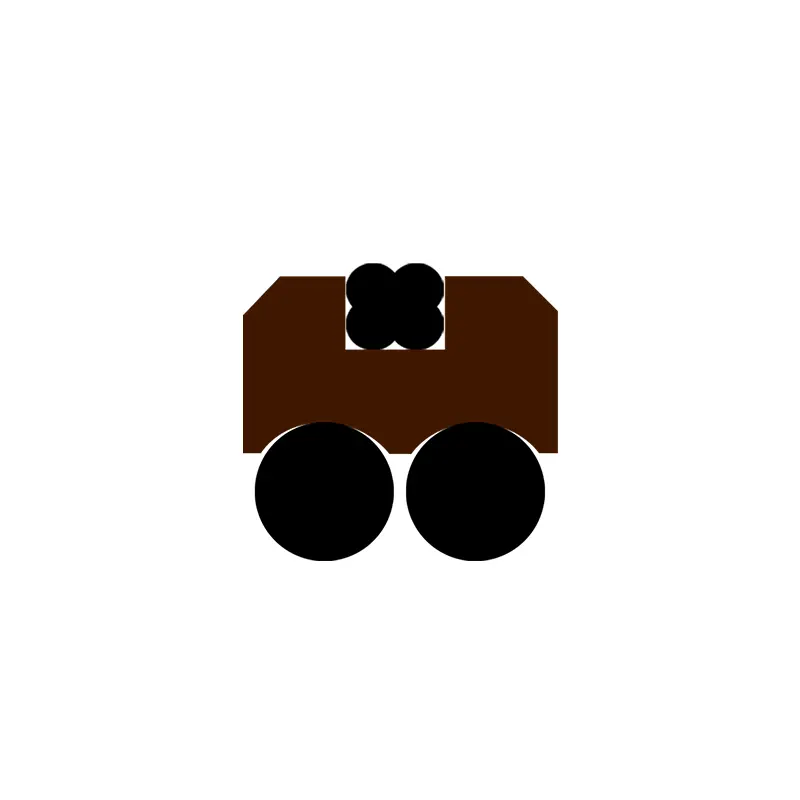

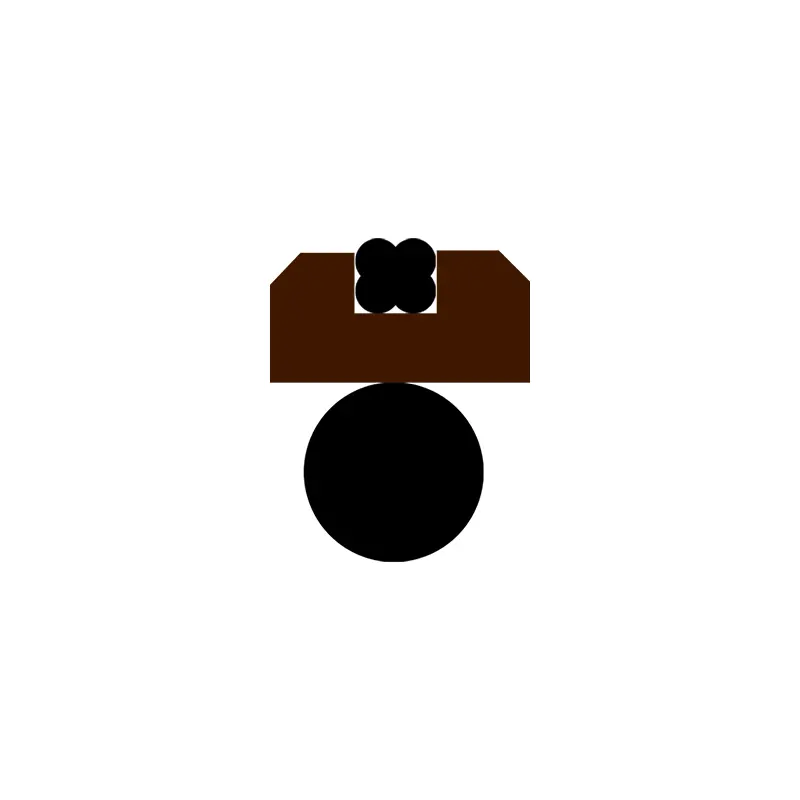

Aq
AQF
RCKR
RPW
TDA
Délka zkosení
| Rozsah průměru válce | Délka zkosení ≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
RCUP
Příklad objednávání: Objednací model RCUP D63 × 48 × 10 Průměr válce × průměr drážky × výška těsnění

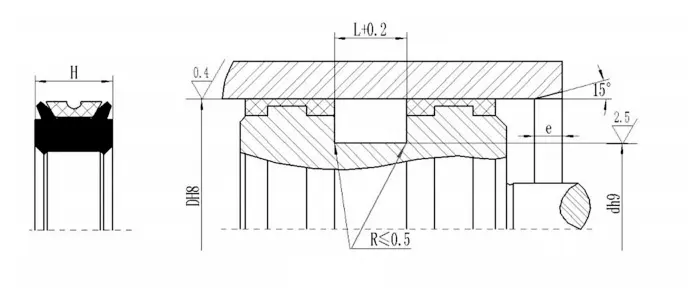

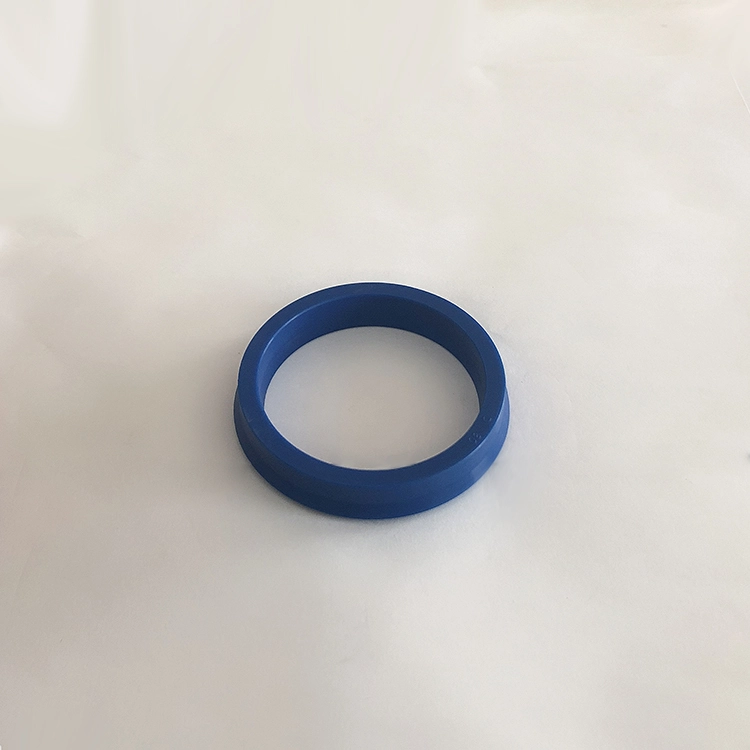

Yxd
Objednací model YXD63 × 51 × 14-R01 Průměr válce × Průměr drážky × výšková výška

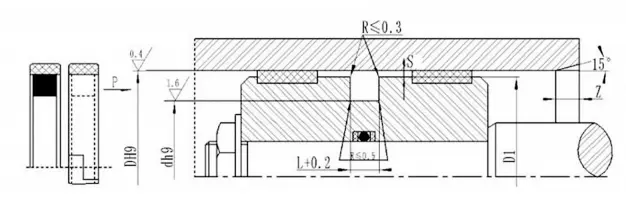

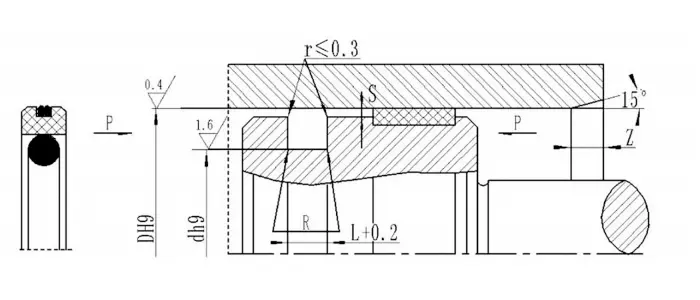

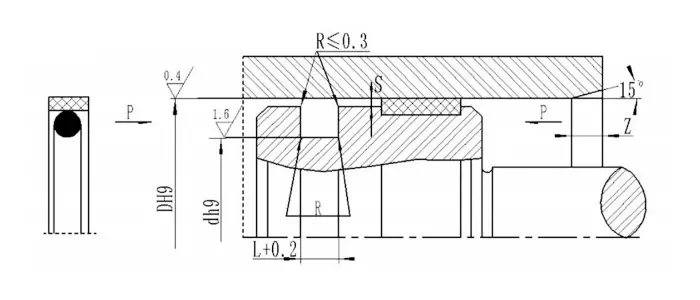

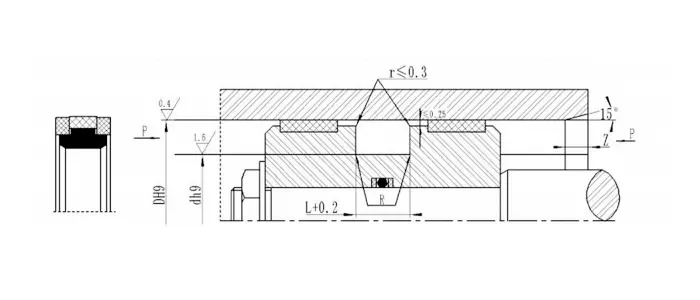

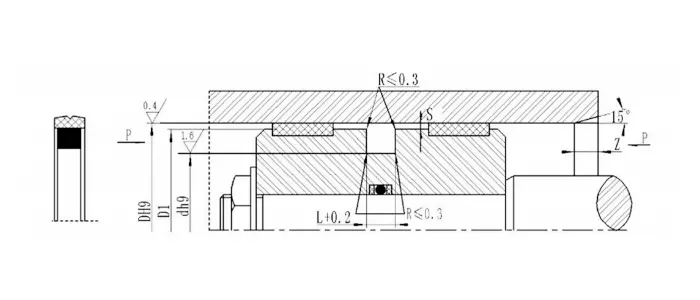

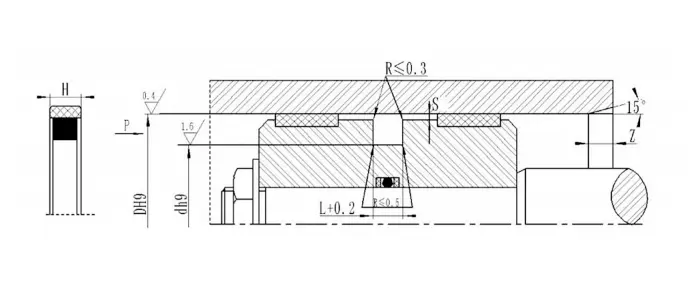

Specifikace:

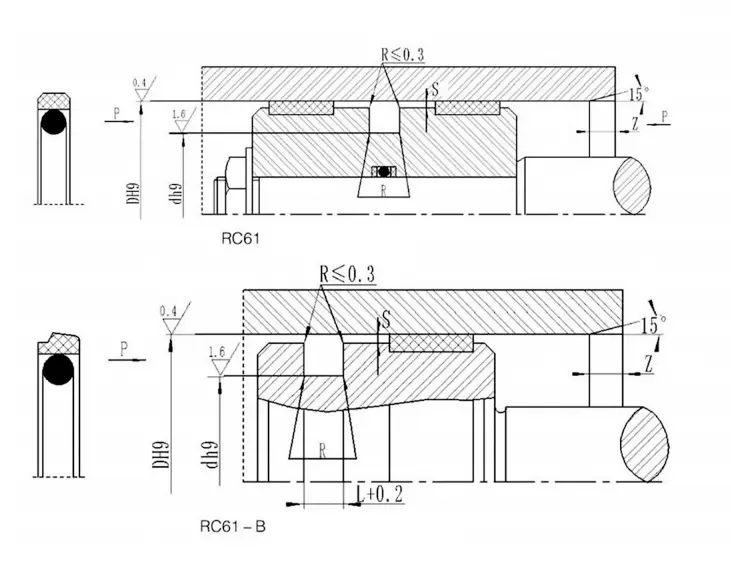

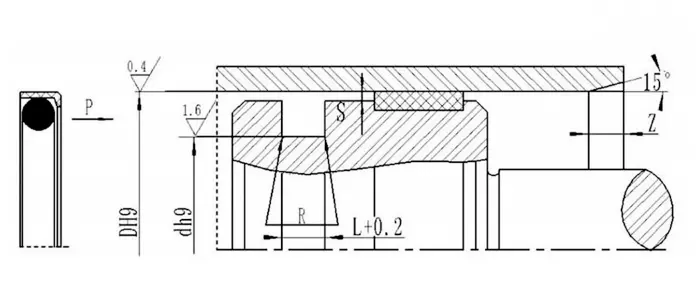

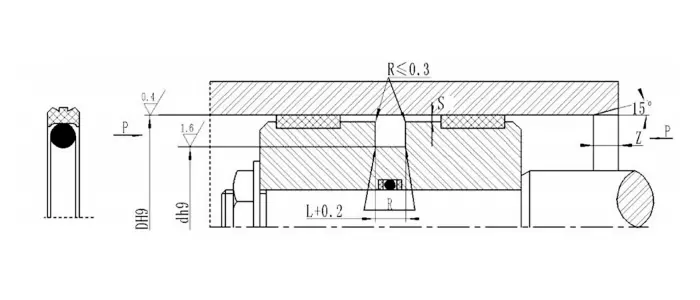

RC61| Řada clony D H9 |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Radiální vůle SMAX | Zaoblené rohy Rmax |
Zkosení ZMIN |
Průměr drátu O-kroužek | |||
| Standardní typ | Lehké zatížení | Těžké zatížení | 0 ~ 20MPA | 20 ~ 40MPA | |||||
| 8 ~ 14,9 | 15 ~ 39,9 | - | D-4,9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329,9 | 330-669.9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669,9 | 670 ~ 999,9 | 133 ~ 329,9 | D-24 .5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Poznámka: 1. Pro průměr otvoru ≤ 30 mm se doporučuje použít otevřenou drážku. | |||||||||
| 2. Pro tlak> 40MPA používá kořenová oblast těsnění | |||||||||

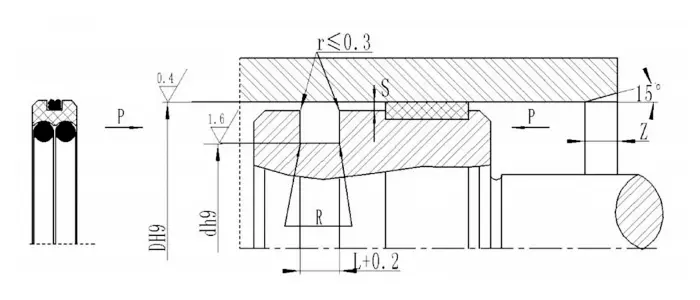

| Řada clony D H9 |
Průměr drážky D H9 |
Šířka drážky L+0.2 |
Radiální vůle SMAX | Zaoblené rohy Rmax |
Zkosení ZMIN |
|
| 0-20MPA | 20 ~ 40MPA | |||||
| 20 ~ 49,9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59,9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149,9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244,9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519,9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769,9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Poznámka: 1. Pro průměr otvoru ≤ 30 mm se doporučuje použít otevřenou drážku. | ||||||
| 2. Pro tlak> 40MPA používá kořenová oblast těsnění maximální tolerance fit H8/F8. | ||||||
| model | Dh9 | Dh9 | L+0,2 | D1 | model | Dh9 | Dh9 | L+0,2 | D1 | model | Dh9 | Dh9 | L+0,2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74,5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26,3*5,8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84,5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34,5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-2110*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41,7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94,5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44,7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47,5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51,7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109,5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225,5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114,5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59,5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119,5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64,5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Řada clony D H9 |
Průměr drážky d H9 | Šířka drážky L+0.2 |
Radiální vůle SMax |
Kulaté rohy Rmax |
Zkosení Zmin |
Průměr drátu O-kroužek dO |
|
| Hydraulické | Pneumatické a hydraulické nízké tření | ||||||
| 6 ~ 13 | D-3 | D-3,5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |

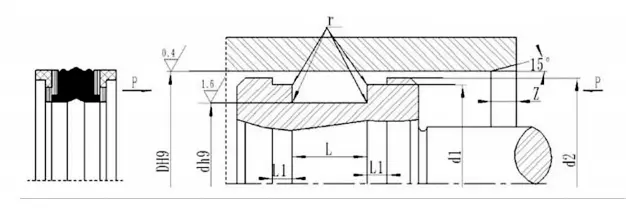

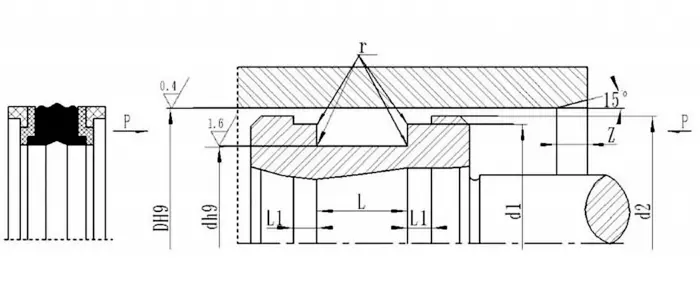

| model | velikost | model | velikost | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

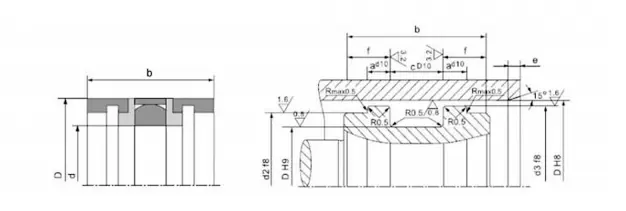

| Číslo produktu | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| Řada clony D H9 |
Průměr drážky Dh9 |
Šířka drážky L+0.2 |
Zaoblené rohy Rmax |
Radiální vůle Smax |
Zkosení ZMIN |
Průměr drátu O-kroužek dO |
| 14 ~ 22,9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49,9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119,9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Poznámka: Pro průměr válce ≤ 30 mm se doporučuje otevřená drážka. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Příklad objednávání: RC66-D*D*L-PTFE3-R01 (vnější průměr*Vnitřní průměr*Šířka drážky) PTFE3, R01-materiál kód | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Poznámka: Rozměry nejsou v této tabulce uvedeny, kontaktujte nás. | ||||||||||||||||||
| Dh9 | D H9 | L+0.2 | Z | R |
|
Dh9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Specifikace a rozměry | ||||||||||
| Průměr válce | Průměr spodní části | Průměr základní | Šířka | Průvodce min |
|
Průměr válce | Průměr spodní části | Průměr základní | Šířka | Průvodce min |
| Dh9 | D H9 | d 1 | L | Z | Dh9 | D H9 | d 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Příklad objednávání AQ0800 80 × 64,5 × 6,3 (D × D × L) PTFE3-R01 PTFE3 R01-Materiální kód | ||||||||||||||||
| Číslo produktu | D | d | L+0.2 | RMax |
|
Číslo produktu | D | d | L+0.2 | RMax |
|
Číslo produktu | D | d | L+0.2 | RMax |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | Aq0800l | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Příklad objednávání AQF0800 80 × 67 × 8,3 (D × D × L) PTFE3-R01 Kód materiálu | ||||||||||||||||
| Číslo produktu |
D H9 |
d H9 |
L+0.2 | RMax |
|
Číslo produktu |
D H9 |
d H9 |
L+0.2 | RMax |
|
Číslo produktu |
D H9 |
d H9 |
L+0.2 | RMax |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Řada clony D H9 |
Průměr drážky D H9 |
Šířka drážky L+0.2 |
Radiální vůle SMAX | Zaoblené rohy Rmax |
Zkosení Z |
Průměr drátu O-kroužek | |||
| Standardní typ RPW |
Lehké zatížení RPW-Q |
Těžké zatížení RPW-Z |
0 ~ 20MPA | 20-40MPA | |||||
| 8 ~ 14,9 | 15 ~ 39,9 | - | D-4,9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329,9 | 330 ~ 669,9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999,9 | 133 ~ 329,9 | D-24 .5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Poznámka: 1. Pro průměr otvoru ≤ 30 mm se doporučuje použít otevřenou drážku. | |||||||||
| 2. Pro tlak> 40MPA používá kořenová oblast těsnění tolerance fit H8/F8. | |||||||||
|
|
|||||||||||||
| Číslo objednávky | DH8 | Dh9 | L+0,2 |
|
Číslo objednávky | DH8 | Dh9 | L+0,2 |
|
Číslo objednávky | DH8 | Dh9 | L+0,2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Poznámka: Pokud požadované specifikace nejsou v této tabulce, kontaktujte nás. | |||||||||||||

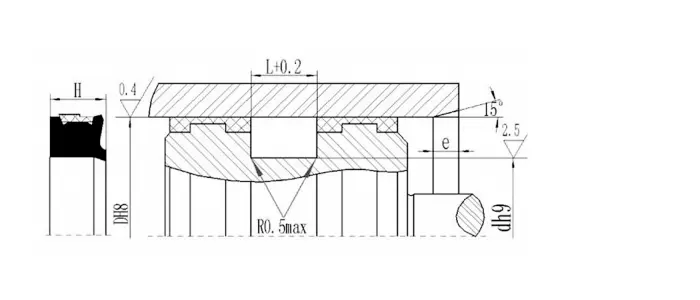

| Instalační rozměry |
|
|
|
|
|
|
|
|
|
|
|
Délka zkosení | |||||
| Průměr válce .8 | Drážky dno průměry dno | Šířka slotů L+0,2 | Výška těsnění H |
|
|
Rozsah průměru válce | Délka zkosení e≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Číslo objednávky | DH8 | Dh9 | L+0,2 |
|
Číslo objednávky | DH8 | Dh9 | L+0,2 |
|
Číslo objednávky | DH8 | Dh9 | L+0,2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Poznámka: Požadované specifikace nejsou v této tabulce, ale lze je také vyrobit. Kontaktujte nás. | |||||||||||||||||

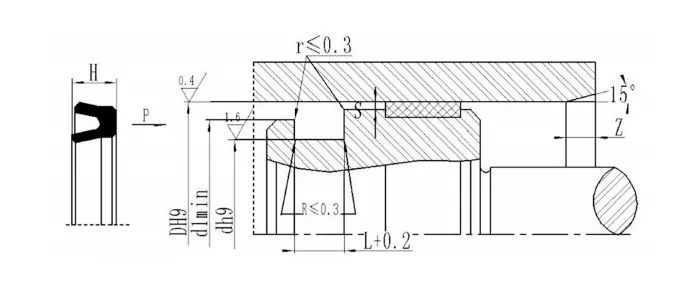

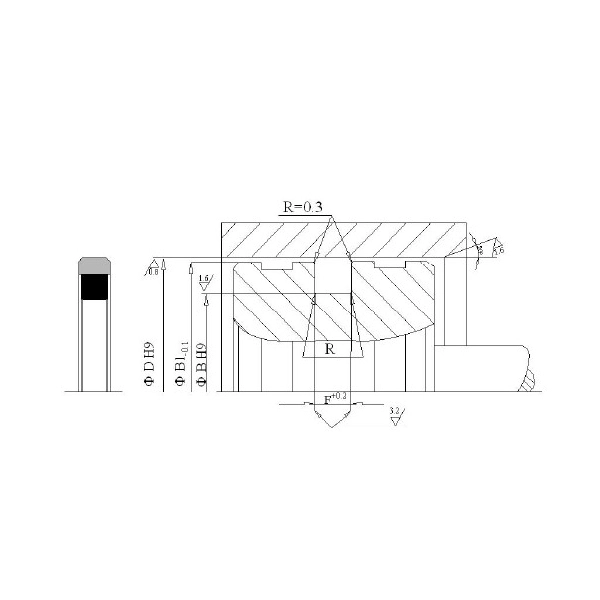

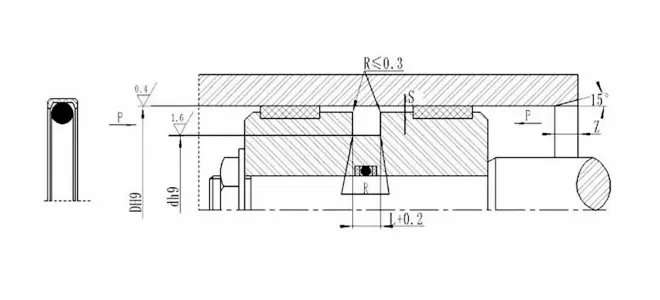

| Instalační rozměry |
|
|
|
|
|
|
Délka zkosení | |||||||
|
|
|
|
|
Rozsah průměru válce | Délka zkosení e≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Průměr válce DH8 | Průměr drážky Dh9 | Šířka slotů L+0.2 | Výška těsnění H |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Číslo objednávky | D H8 | D H9 | L+0,2 |
|
Číslo objednávky | D H8 | D H9 | L+0,2 |
|
Číslo objednávky | D H8 | D H9 | L+0,2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Poznámka: Požadované specifikace nejsou v této tabulce, ale lze je také vyrobit. Kontaktujte nás. Maximální dostupný produkt je 1600 mm. | ||||||||||||||
| Mezera o vytlačování |
|
|
|
|
|
|
|
|
|
|
|
||
| Tlak MPA | Vytváření mezery Smax |
|
|
|
|||||||||
| Průměr válce d <60 mm | Průměr válce d> 60 mm |
|
|
|
|||||||||
| ≤ 5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤ 10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤ 20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤ 30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤ 40 | 0.1 | 0.15 |
|
|
|
||||||||
| Graf velikosti | |||||||||||||
| Číslo produktu | D | d | H | L | D1 |
|
Číslo produktu | D | d | H | L | D1 | |
| RCUP30*15*9,5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5,5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6,5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8,5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6,5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Číslo produktu | D | d | H | L1 | L2 | T |
|
Číslo produktu | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Adresa
Č. 1 RUICHEN ROAD, Průmyslový park Dongliuting, okres Chengyang, město Qingdao, provincie Shandong, Čína
Tel
E-mailem
