Prvek hydraulického těsnění

Hydraulický průvodce těsněním, stejně jako naše další produkty hydraulického těsnění, má specifické modely dělení. Ruichen Seals si vždy udržovala vývoj produktů a kontrolu kvality. Každý model má různé konstrukční a produkční vlastnosti a má své vlastní cílenější pracovní podmínky a aplikace.

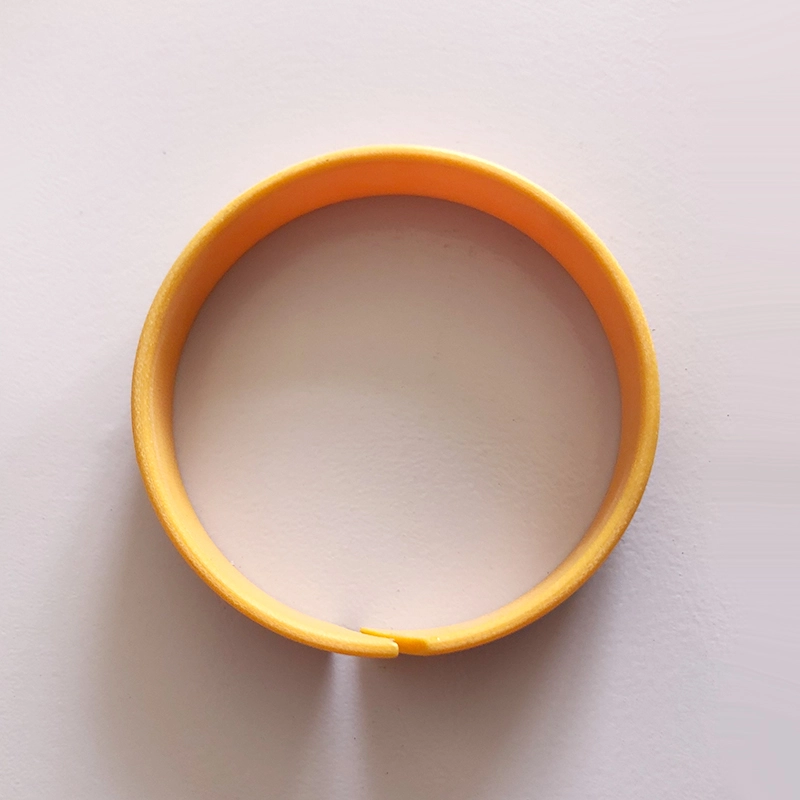

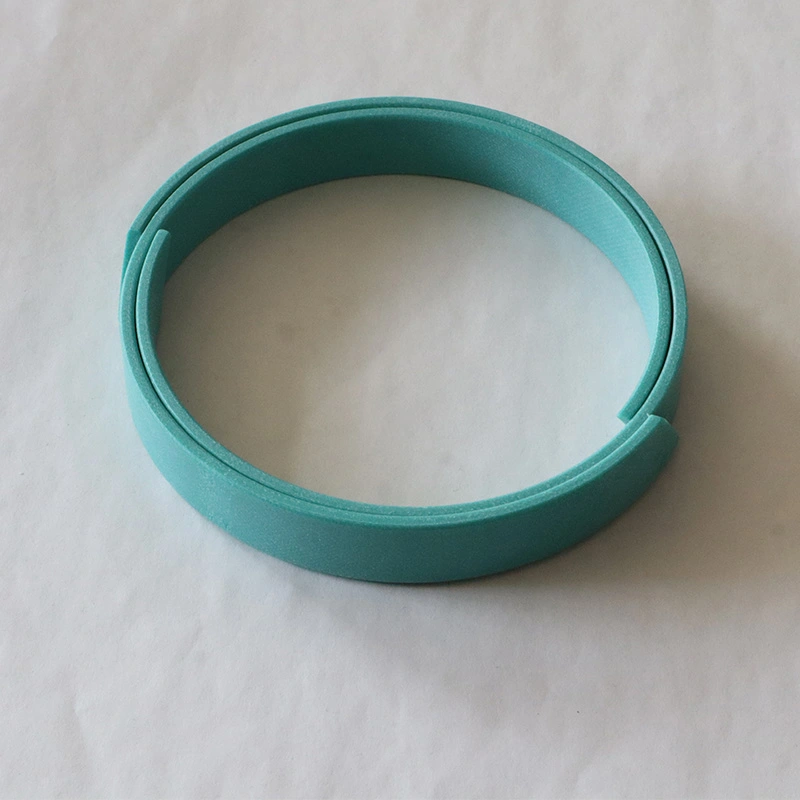

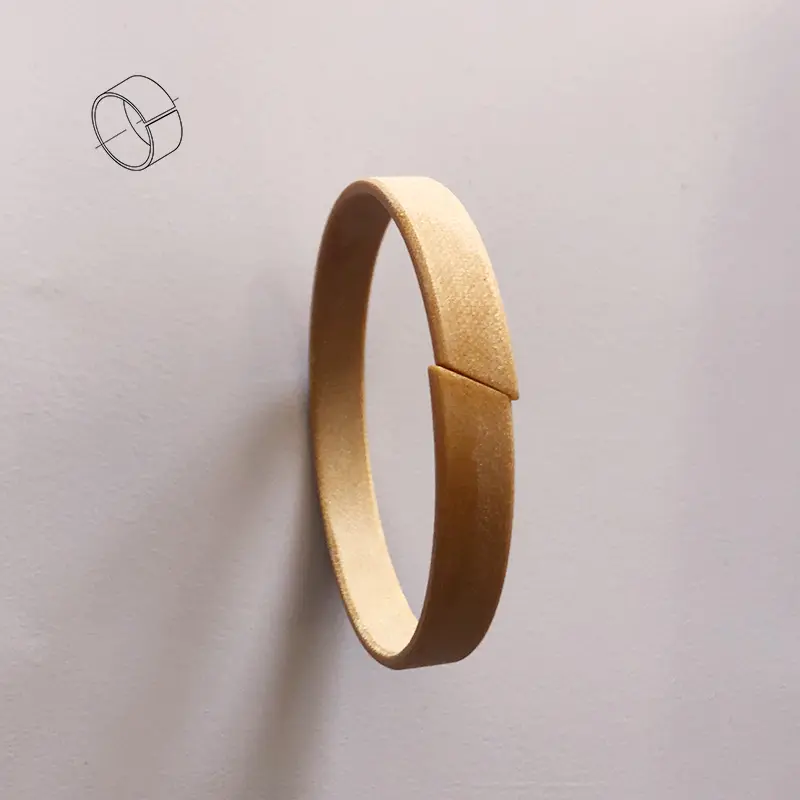

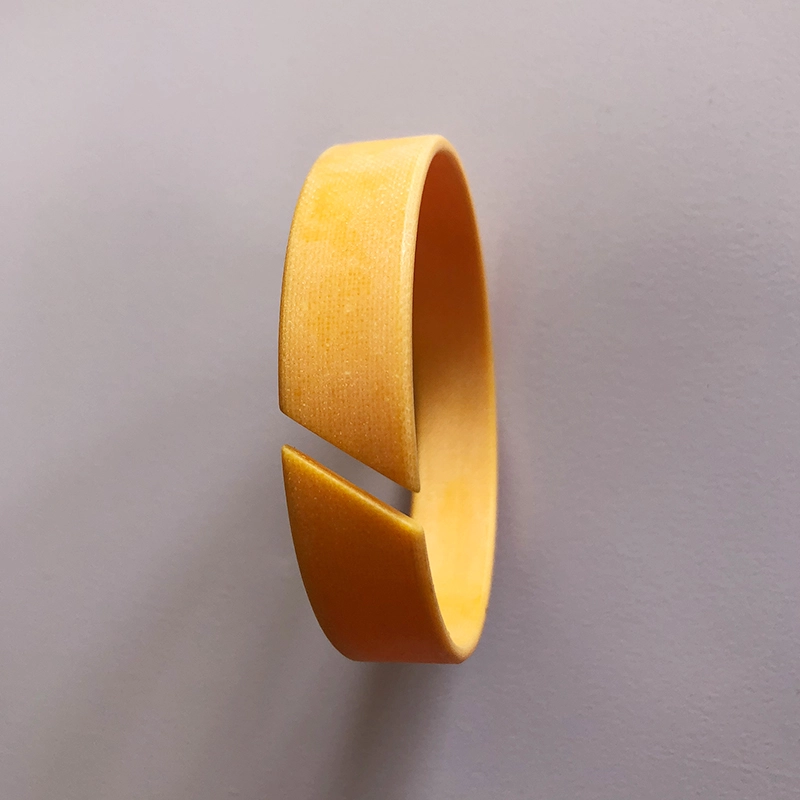

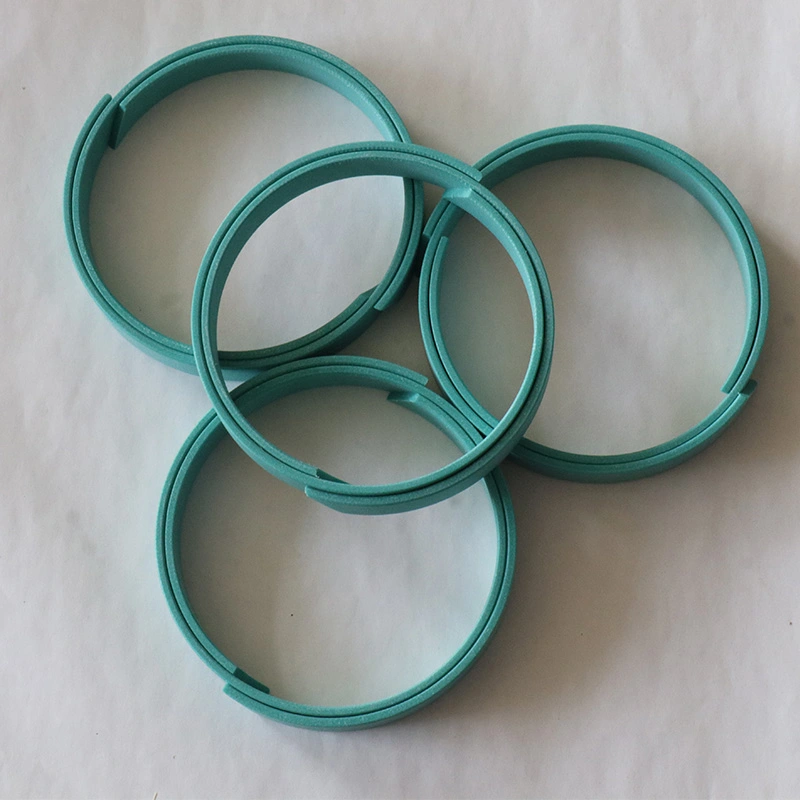

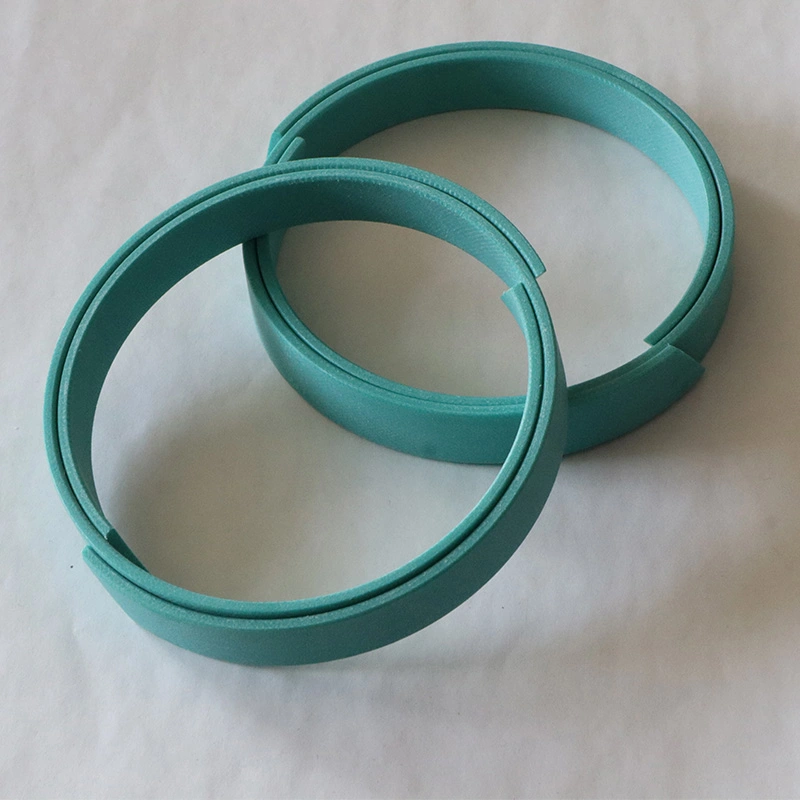

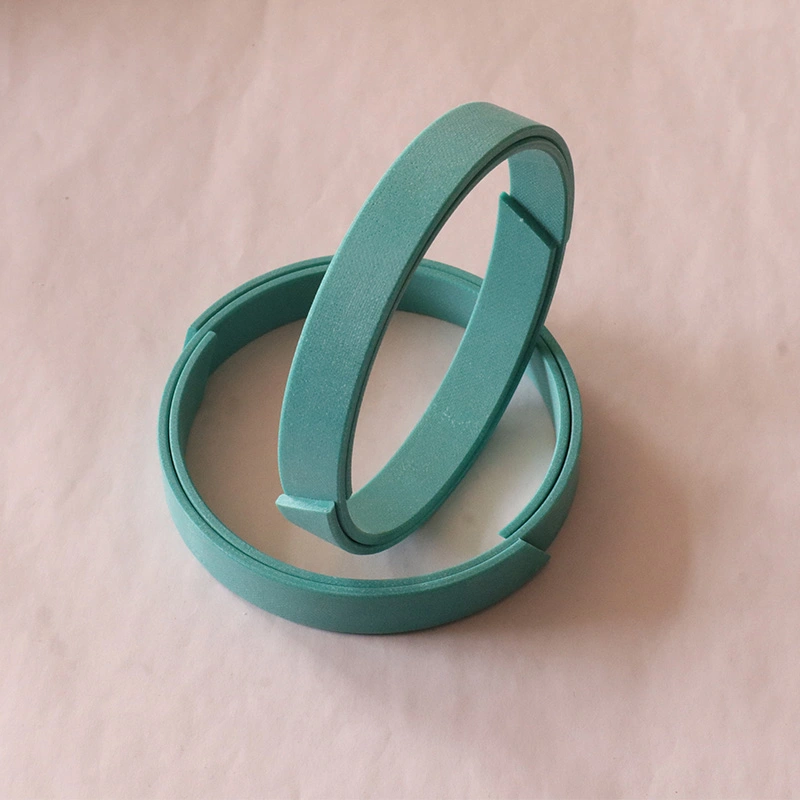

RC1081 vyztužený polytetraethylenový vodicí pás má vlastnosti vysokého zatížení, nízkého opotřebení, nízkého tření a bez plazit se kvůli přidání bronzového prášku a dalších materiálů do materiálu PTFE. RC1082 Fenolový vodicí pás vyztužený látkou má vyšší radiální kapacitu než vodicí pás PTFE kvůli použití fenolového materiálu vyztuženého látkou. Obě vodicí pásy jsou poskytovány v rolích, které mohou uživatelé vyříznout pro snadnou instalaci a zabránit kontaktu s kovem na posuvném povrchu.

Podpůrný kroužek je důležitou základní součástí hydraulického válce. Aby se přizpůsobila vývoji posuvných prstenců kombinovaných těsnění a struktur měkkých ložisek na světě, naše společnost úspěšně vyvinula fenolické podpěrné prsteny vyztužené látky (pásy). Roky skutečného použití ukázaly, že tento produkt dosáhl nebo překročil úroveň kvality podobných zahraničních produktů a uživatelé jej široce oceňovali. Jako odkaz lze použít tabulku výkonu podpůrných prstenů (Belts) produkované naší společností. Pístový a pístový tyč z recipročního hydraulického válce hraje podpůrnou a vodící roli.

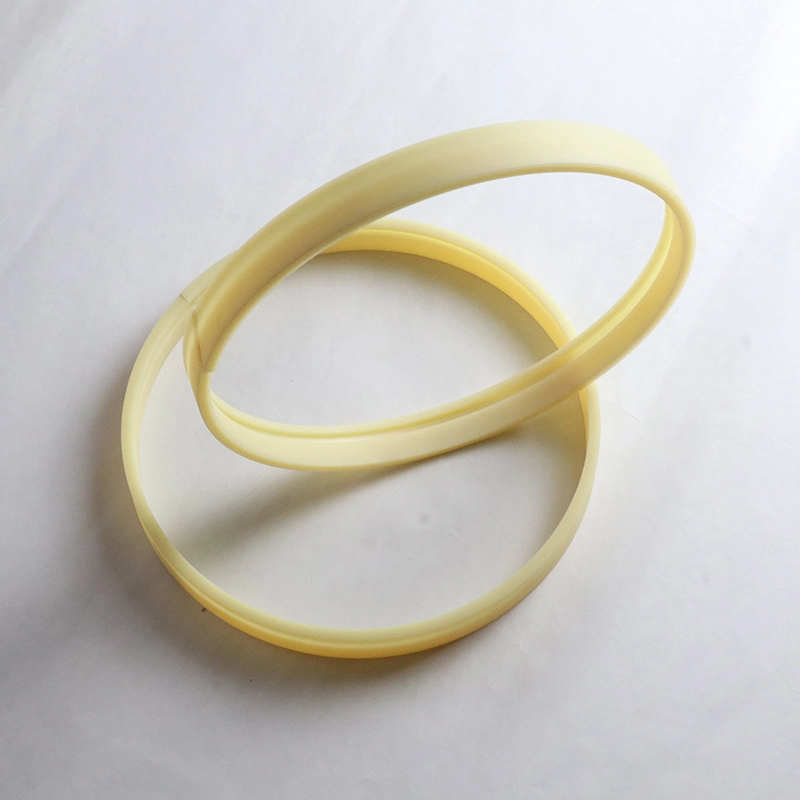

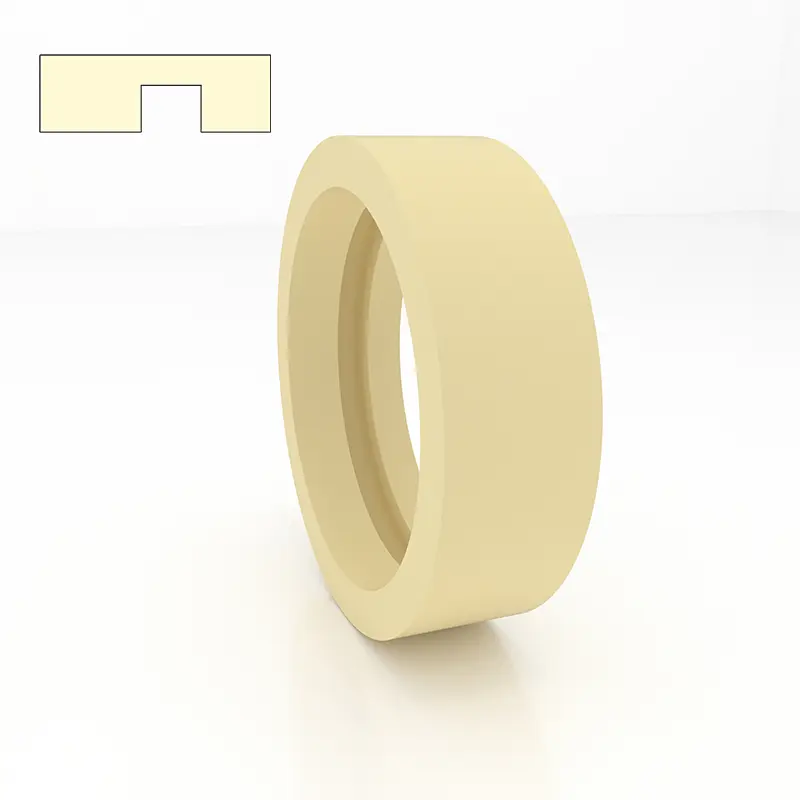

RCS Nekovový vodicí kroužek pro pístojní tyč RCT nekovový vodicí prsten pro píst

Pro píst nebo pístovou tyč probíhající v hydraulickém válci má opotřebovací kroužek přesný vodicí účinek a může absorbovat radiální síly. Současně může opotřebovací kroužek zabránit kovovému kontaktu s posuvnými částmi v hydraulickém válci. Ve srovnání s kroužky na opotřebení kovů mají nekovové opotřebení mnoho výhod. Mezi nimi jsou příručky pro fenolické a PTFE na vyztužení látky k dispozici v typech řezání a připravených k použití na místě.

1. Dobrý odpor opotřebení

2. Vyvarujte se kovového kontaktu

3. může potlačit mechanické vibrace

4. Vzhledem k soustředěnému účinku opotřebení je povolena větší radiální vůle

5. Jednoduchá drážka a snadno se nainstalovat

Nízké náklady na údržbu Na základě výše uvedených výhod se široce používají

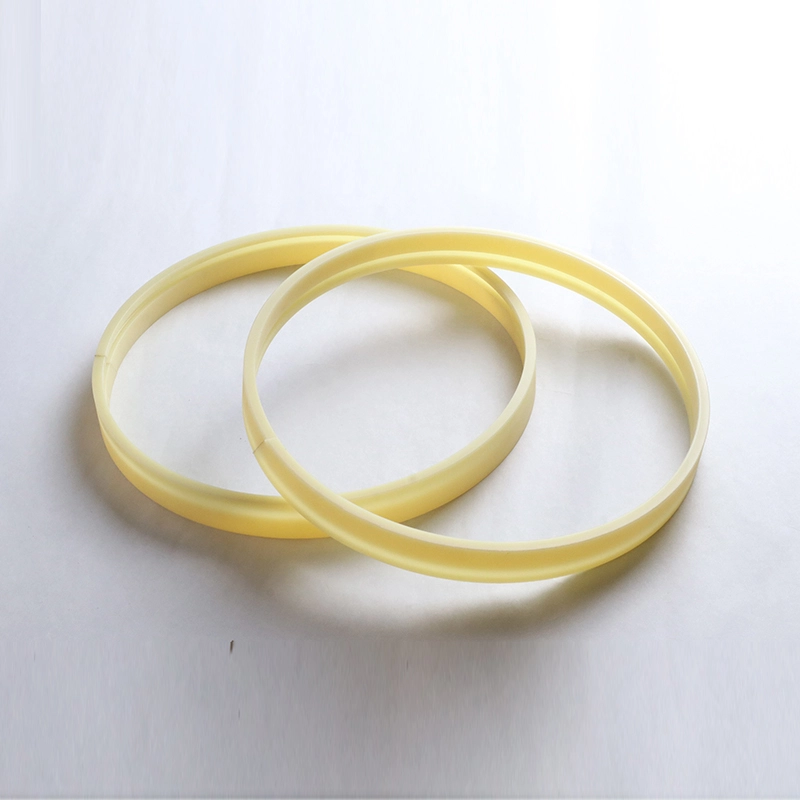

Vodicí pouzdro

GFAI je vodicí rukáv pro pístovou tyč, která podporuje a vede pístovou tyč a má také prachovou funkci. Vodicí rukávy GFI a GFA jsou vodicí rukávy pro pístovou tyčinku, která podporuje a vede pístovou tyč.

RCSF-1 vodicí kroužek je vyroben z ocelové desky jako základna, bronzový prášek slinný uprostřed a směs polytetrafluoroethylenu a vlákna se válí na povrchu. Funkce: 1. Směs PTFE a vlákna je 0,01-0,03 mm, vytváří přenosový film pro ochranu dvojího povrchu a má samozvatelné vlastnosti; 2. vrstva měděného prášku je 0,2-0,3 mm, s dobrou kapacitou a odolnost proti opotřebení, dobrá tepelná vodivost; 3. Nízkouhlíkovou ocel, poskytující dobrou kapacitu s zatížením a tepelnou vodivostí.

RCFB Typ Bronze Guide Ring je vyroben z bronzu Cusn8 jako základního materiálu a je ekonomickým pouzdrem s vysokou kapacitou nesoucí zátěž a dobrým odporem. Pracovní plocha produktu RCFB090 je pokryta běžnými otvory s diamantovým olejem a pracovní plocha produktu RCFB092 je pokryta běžnými olejovými otvory, které hrají roli skladování oleje. Na začátku pohybu je snazší vytvořit olejový film, čímž se sníží počáteční odolnost proti tření.

Funkce a aplikace produktu:

Příklad objednávání:

Příklad objednávání pásky PTFE RC1081 - 9.7x2.5

Příklad objednávání pásky na vodici fenolického tkaniny RC1082 - 9.7x2.5

Výpočet řezné délky

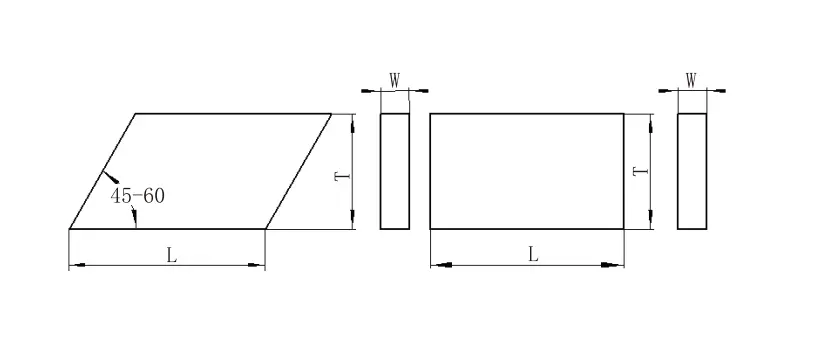

Pro hřídel: l = 3,1 (d+w) pro díru: l = 3,1 (d-w)

L --- Délka prstence D --- Průměr hřídele d --- průměr otvoru w --- tloušťka prstence z --- řezací vůle

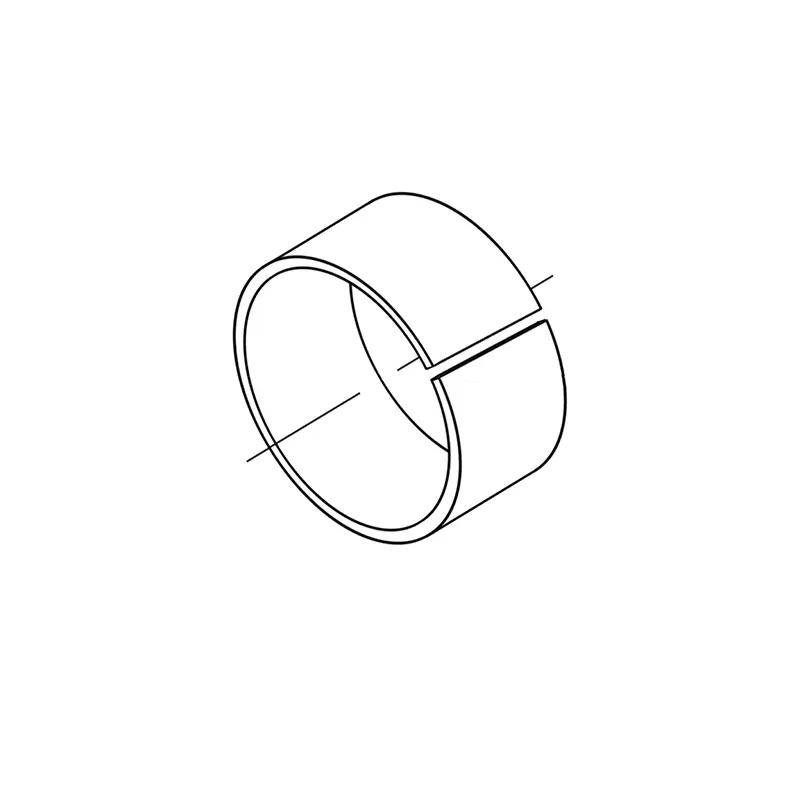

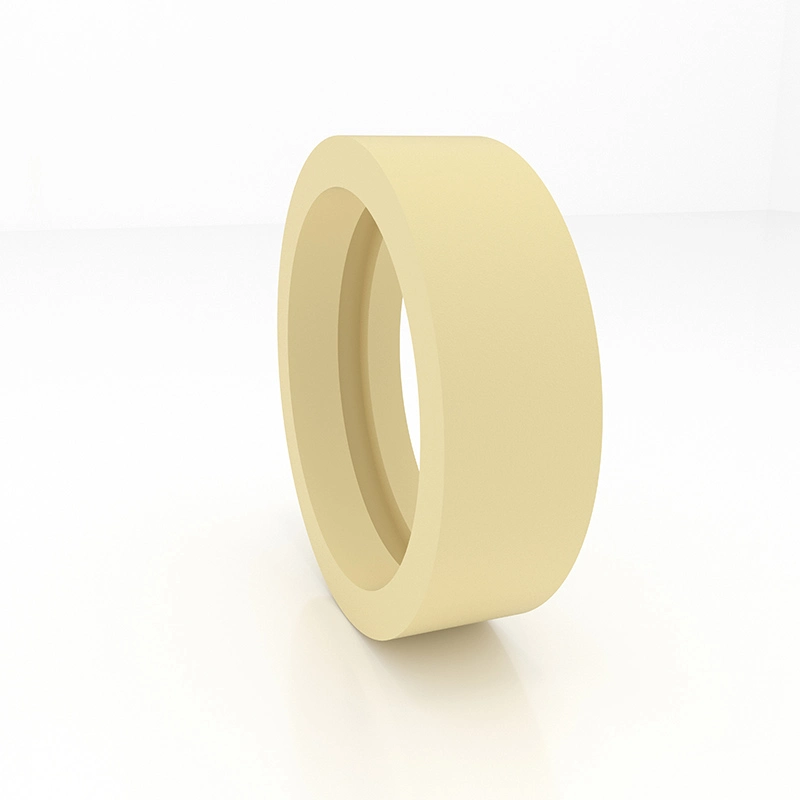

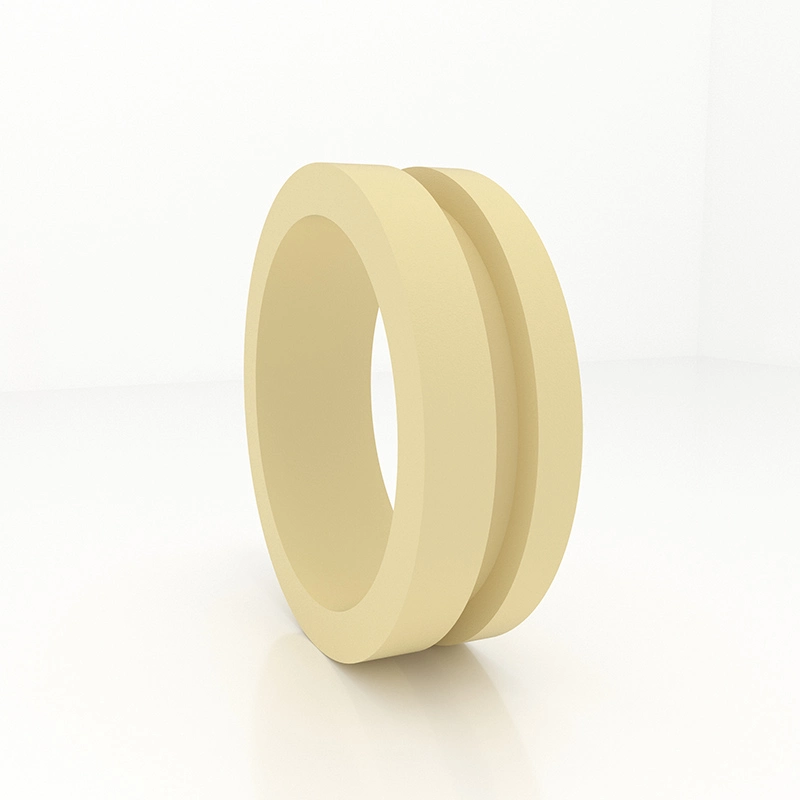

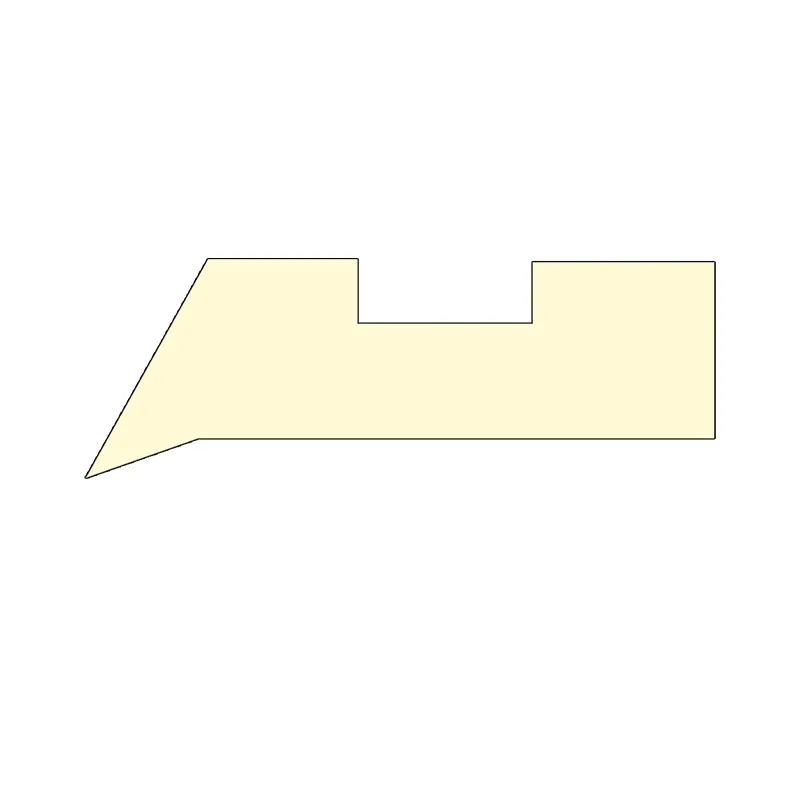

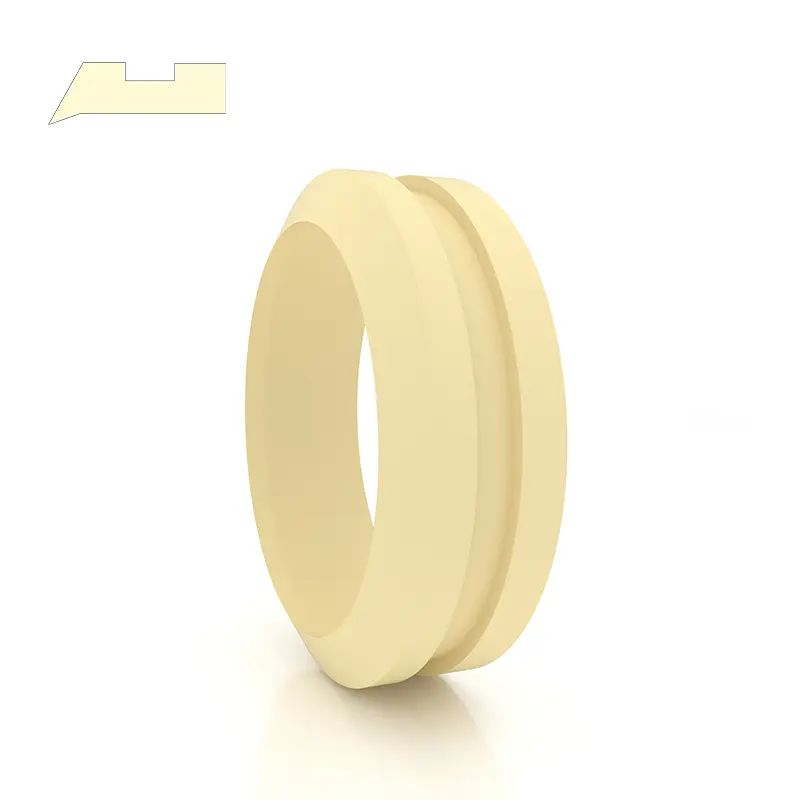

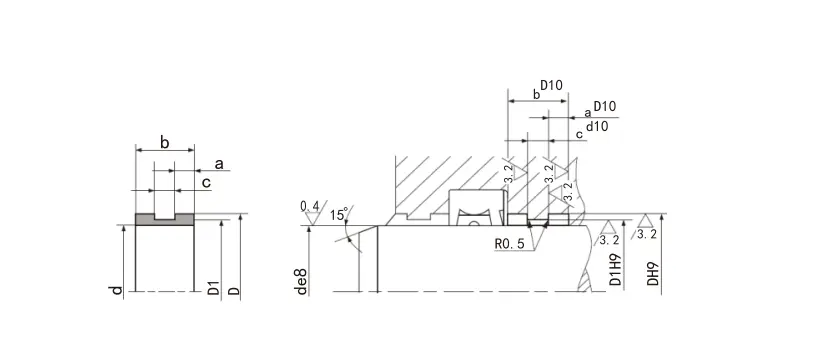

Průvodce rukávem GFAI

1. Výkon a použití: Průvodce rukáv GFAI je vodicí rukáv pro pístovou tyč, která podporuje a vede pístovou tyč a má funkci odolnou proti prachu.

2. Materiál: Nylon PA, polyoxymethylen POM a polytetrafluorethylen PTFE.

3. pracovní podmínky: Pracovní teplota: -55 ～+225 ° C (PTFE se používá nad 120 °).

4. Návrhový standard: Při navrhování a výběru viz série FAI Hunger Company.

5. Metoda označení a objednávání: Průvodce rukávem GFAI je označen číslem objednávky, příklad: GFAI-0600 PTFE

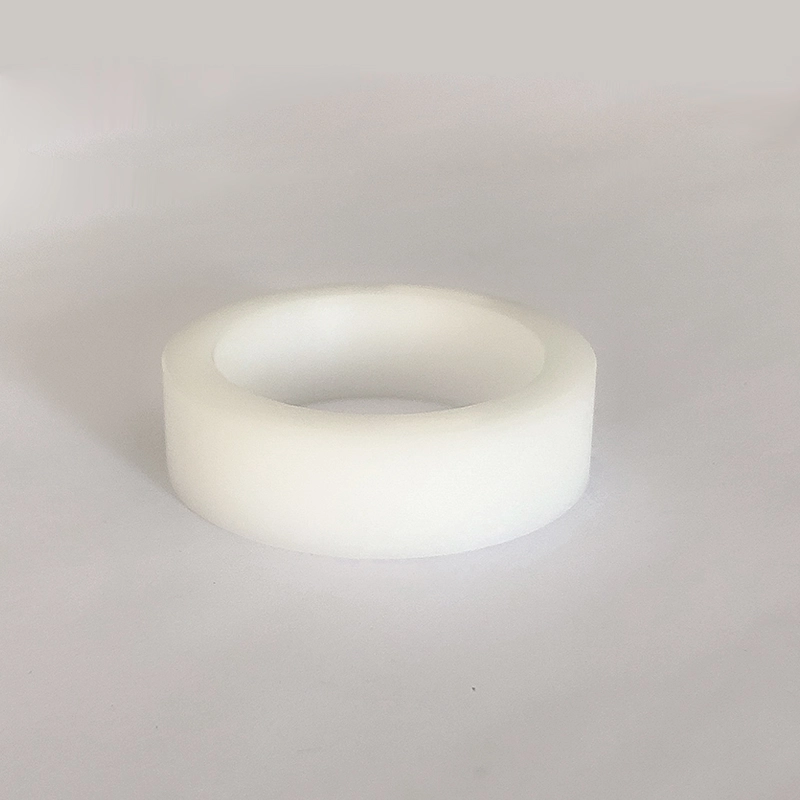

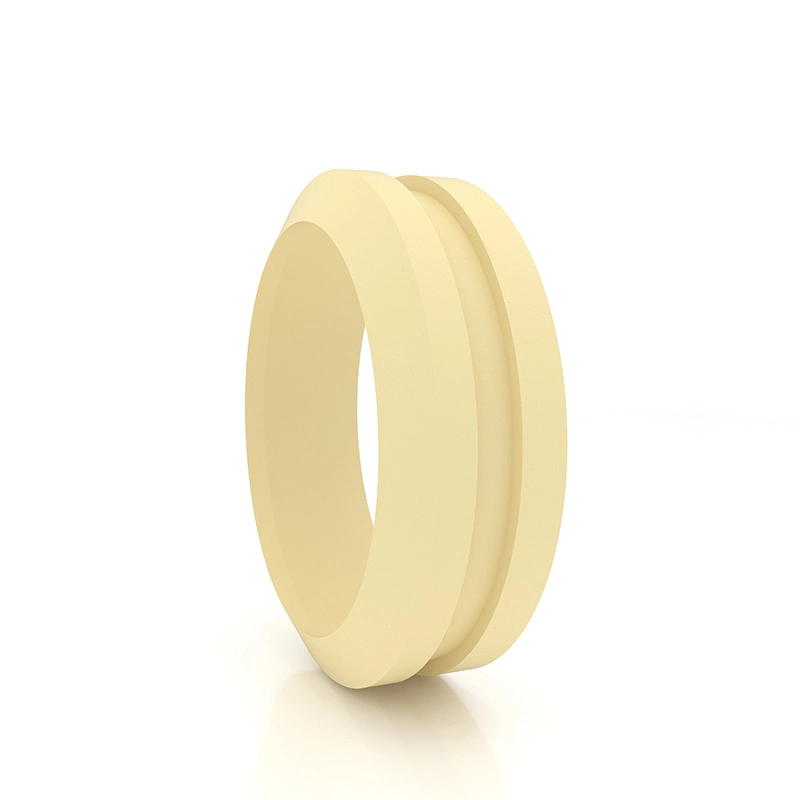

Průvodce rukávem GFI

1. Výkon a použití: Guide Smeeve GFI je vodicí rukáv pro pístovou tyč, která podporuje a vede pístovou tyč.

2. Materiál: Nylon PA, polyoxymethylen POM a polytetrafluorethylen PTFE.

3. pracovní podmínky: Pracovní teplota: -55 ~+255 ° C (PTFE se používá nad 120 ° C)

4. Návrhový standard: Při navrhování a výběru viz série Hunger FI.

5. Metoda značení a objednávání: Průvodce rukávem GFI je označen číslem objednávky, příklad: GFI-0360 PA

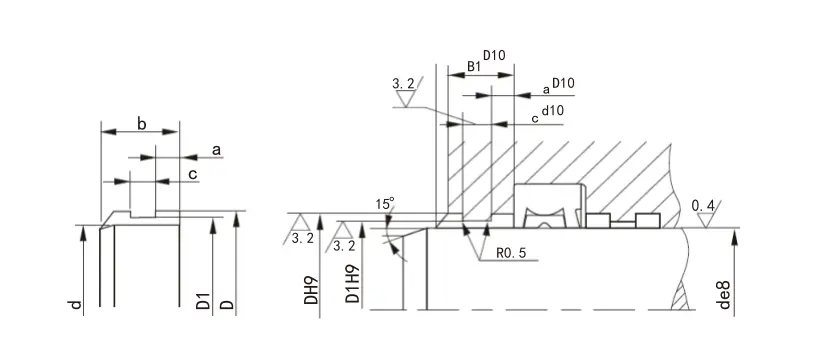

Průvodce rukávem GFA

1. Výkon a použití: Guide Smeeve GFA je vodicí rukáv pro píst, který podporuje a vede píst.

2. Materiál: Nylon PA, polyoxymethylen POM a polytetrafluorethylen PTFE.

3. pracovní podmínky: Pracovní teplota: -55 ~+255 ° C (PTFE se používá nad 120 ° C)

4. Návrhový standard: Při navrhování a výběru viz série Hunger's FA.

5. Metoda označení a objednávání: Průvodce rukávem GFA je označen číslem objednávky, příklad: GFA-0560 PA

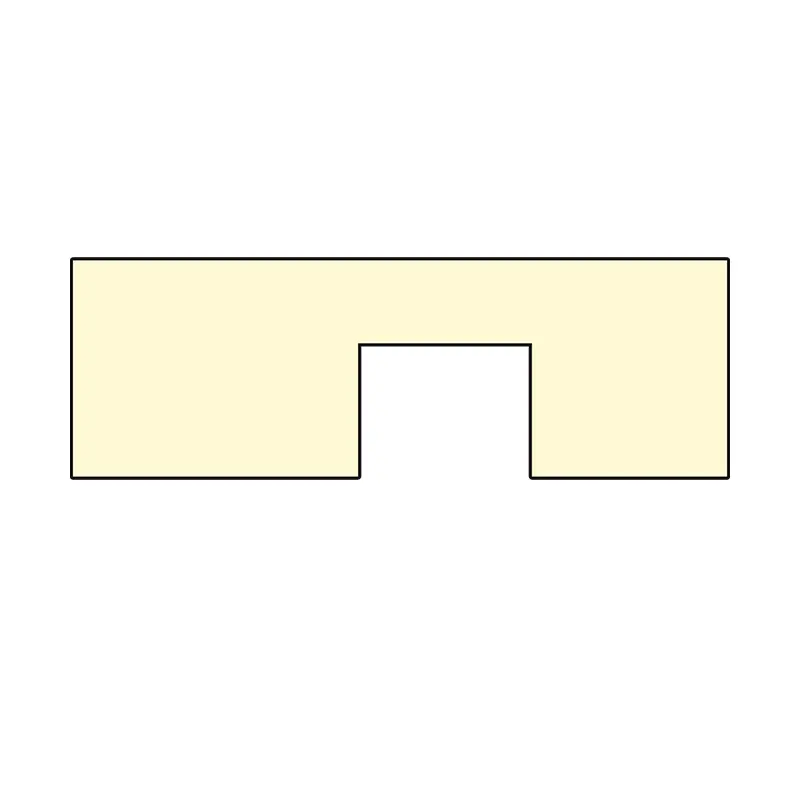

6. Strukturální zařízení:

Specifikace:

Model	Šířka drážky H+0,2	Tloušťka T-0.05	Tloušťka t T-0.05	Tloušťka T-0.05	Tloušťka T-0.05	Tloušťka T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5,6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Poznámka: Série Boldface jsou běžně používané série. Pokud požadovaný produkt není v této tabulce, kontaktujte nás.

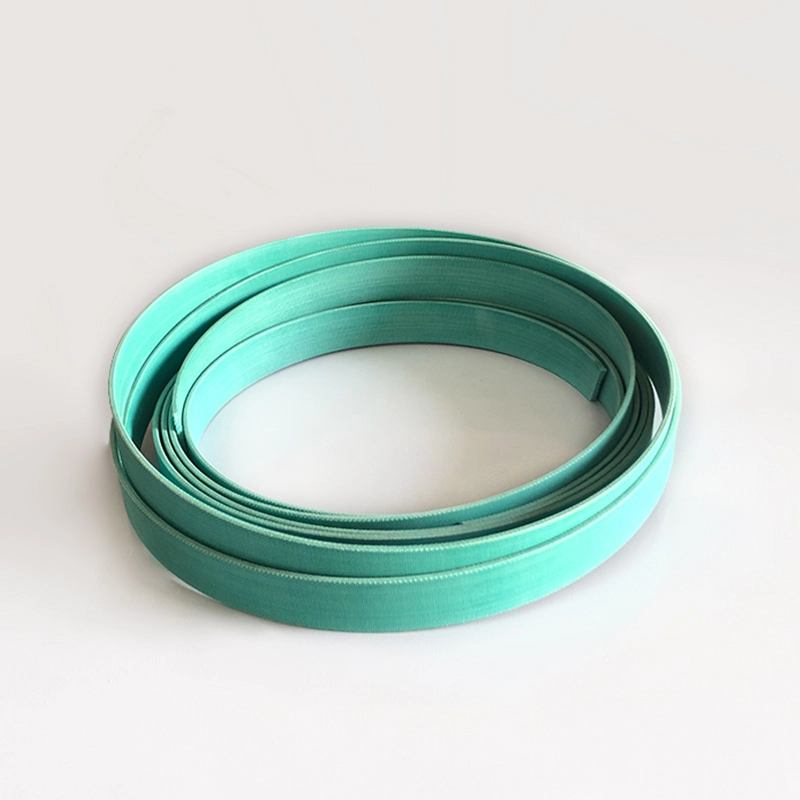

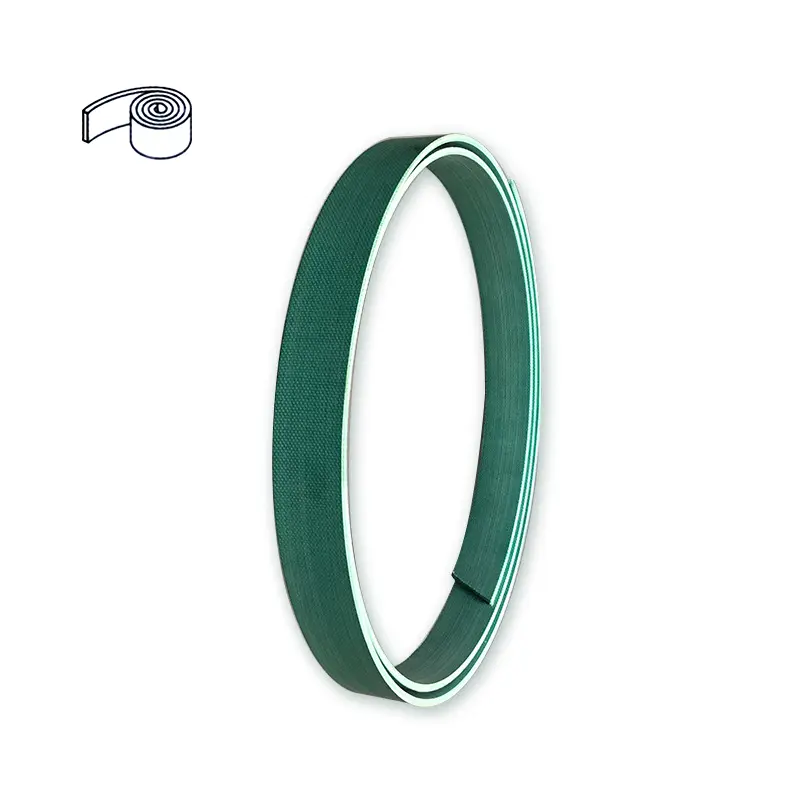

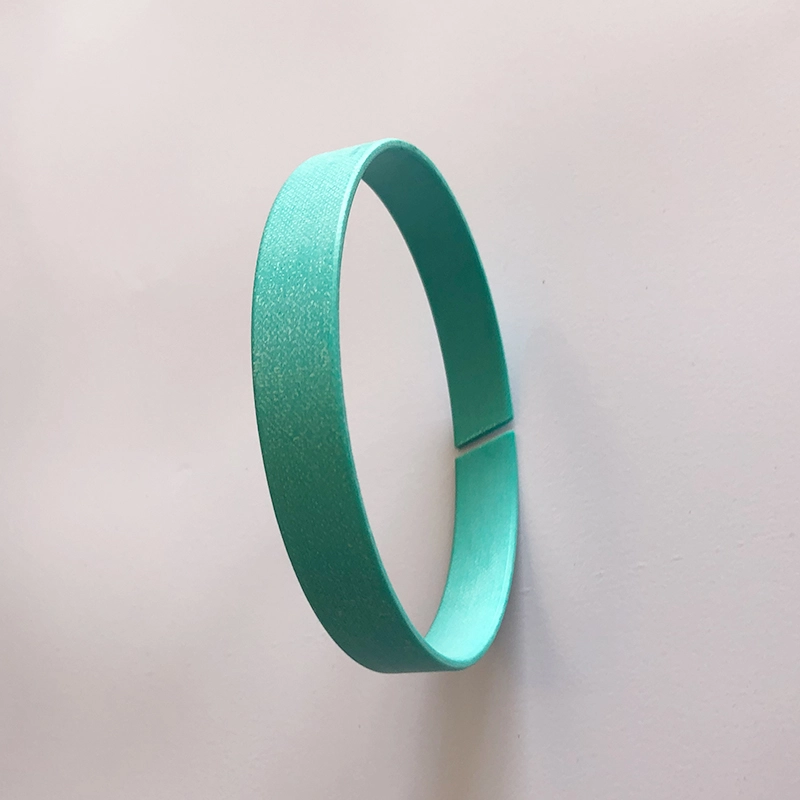

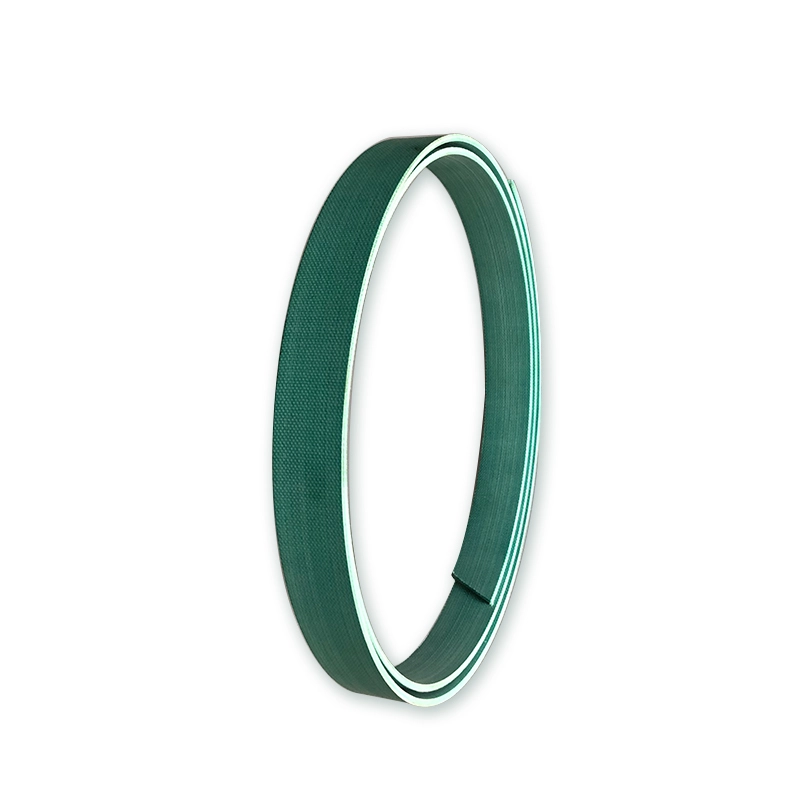

Fenolový podpůrný kroužek vyztužený látkou (pás)
Podpůrné kroužky jsou důležitými základními součástmi hydraulických válců. Aby se přizpůsobila vývoji posuvných prstenců kombinovaných těsnění a struktur měkkých ložisek na světě, naše společnost úspěšně vyvinula fenolické podpěrné prsteny vyztužené látky (pásy). Roky skutečného použití ukázaly, že tento produkt dosáhl nebo překročil úroveň kvality podobných zahraničních produktů a uživatelé jej široce oceňovali. Tabulky 1 až 4 jsou výkonnostní tabulky podpůrných prstenů (Belts) produkované naší společností.

Tabulka 1 Porovnání fyzikálních vlastností našeho podpůrného prstenu a produktu Shamba+Shamba

Ukázkový zdroj	Podpora tloušťky prstence (mm)	Pevnost v tlaku (MPA)	Hydraulický olej z odolnosti odolnosti oleje (70 ± 2 ℃*24H）	Síla rozbití (MPA)	Interlayer Adhesion (KN/M)
Móda+Shamba	2.48	338.9	2.83	35.6	1.2
Naše výrobky	2.48	425	0.90	37.0	2.9
	2.48 (s grafitem)	390	0.63	36.4	2.08

Tabulka 2 Index výkonu hydraulického prstence

Ukázková odrůda	Naše výrobky		Orchot Mohl ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonský)	Pom upravený Polyoxymethylen	Kočka (USA)
	Měřená hodnota	Požadované ukazatele
Pevnost v tlaku (MPA)	≥ 350	≥ 330	≥ 350	≥ 280	≥ 50	≥ 270	≥150	≥ 80	≥ 217

Poznámka: ①busak+Shamba Company ②Merkel Company Tabulka 3 Index síly

Ukázková odrůda	Naše výrobky		Orchot Mohl ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonský)	Pom upravený Polyoxymethylen	Kočka (USA)
	Měřená hodnota	Požadované ukazatele
Pevnost v tlaku (MPA)	≥ 350	≥ 330	≥ 350	≥ 280	≥ 50	≥ 270	-	≥ 80	≥ 217

Poznámka: ①busak+Shamba Company ②Merkel Company Tabulka 4 Koeficient tření našich produktů a Orkot TLG za suchého tření a kapání oleje

Zatížení na jednotku Délka kontaktu w (n/mm)	Kontaktní relé Hertz (N/MM2)	Koeficient tření
		Stav suchého tření		Stav mazání oleje
		Naše výrobky	Orchot TLG	Naše výrobky	Orchot TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

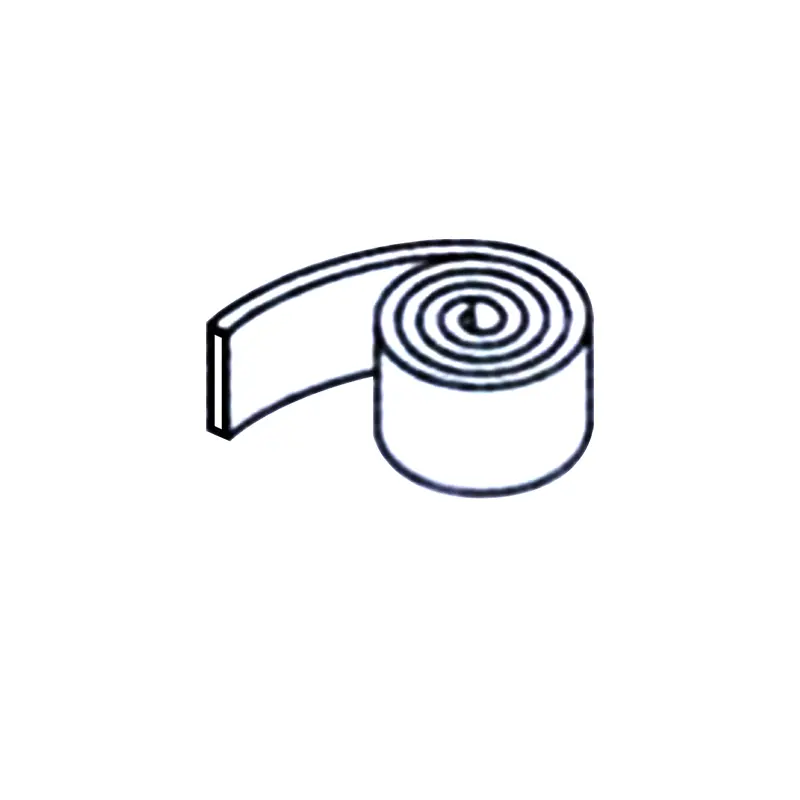

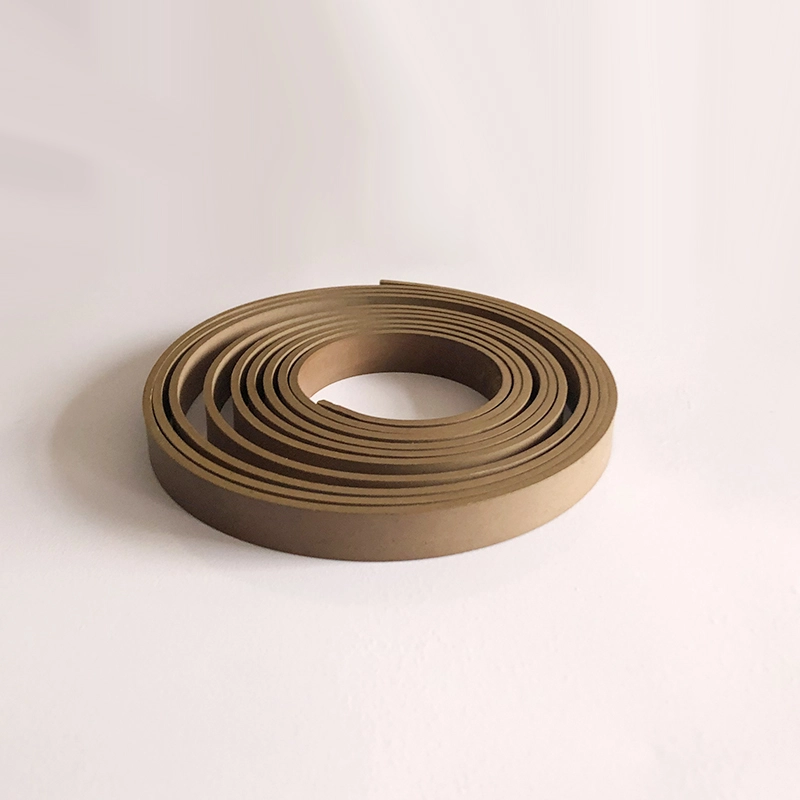

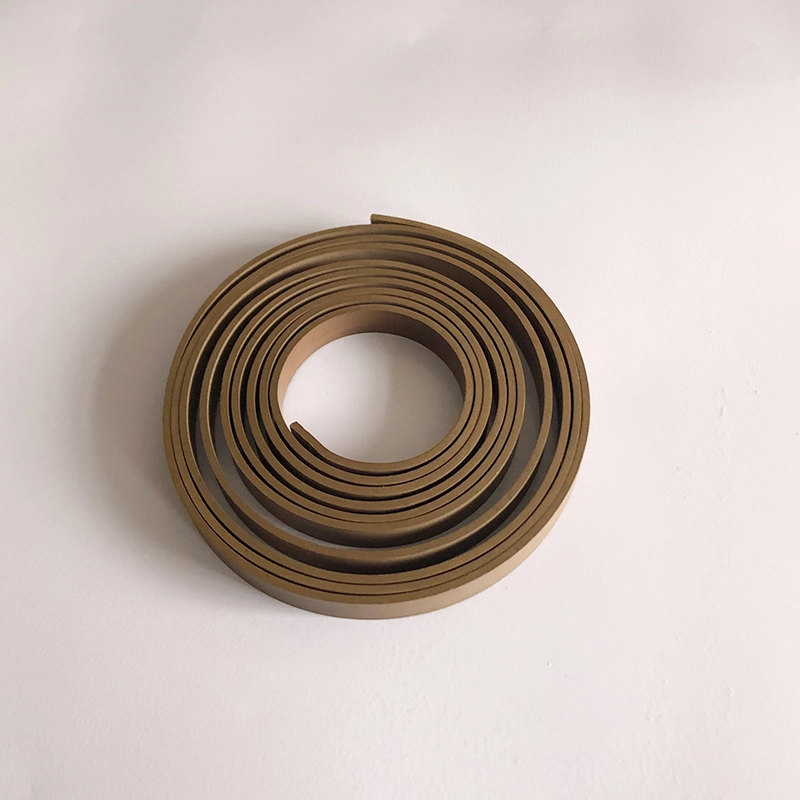

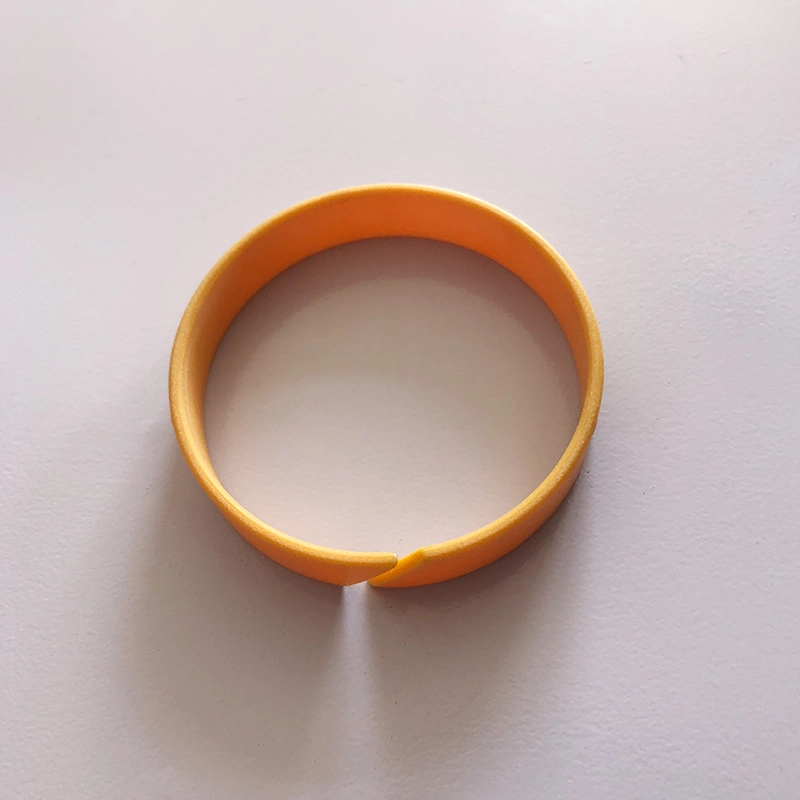

Ptfe opotřebovaný pás (prsten)
Materiál	PTFE+Bronz

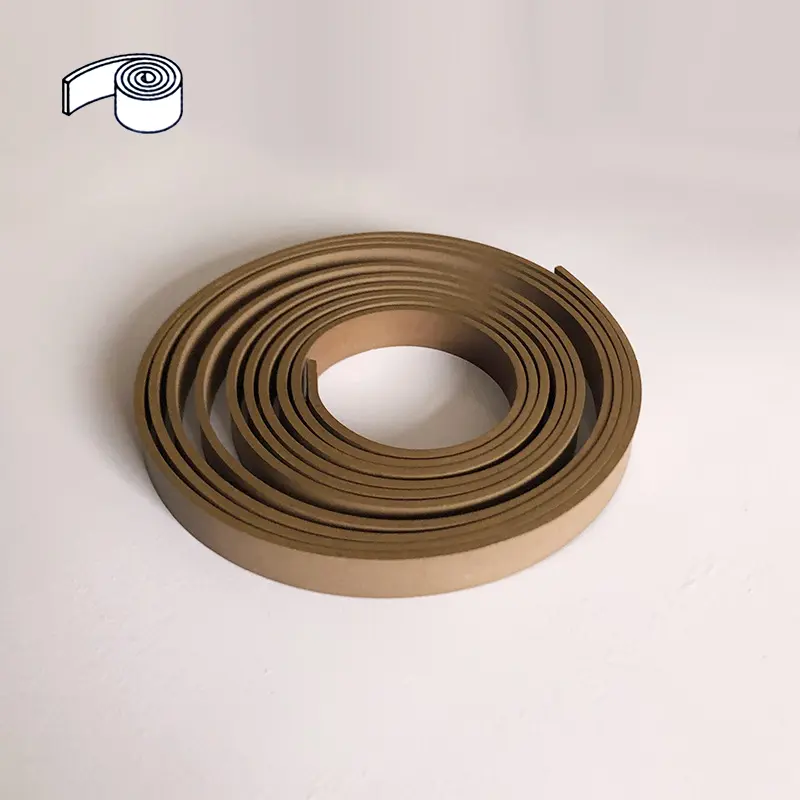

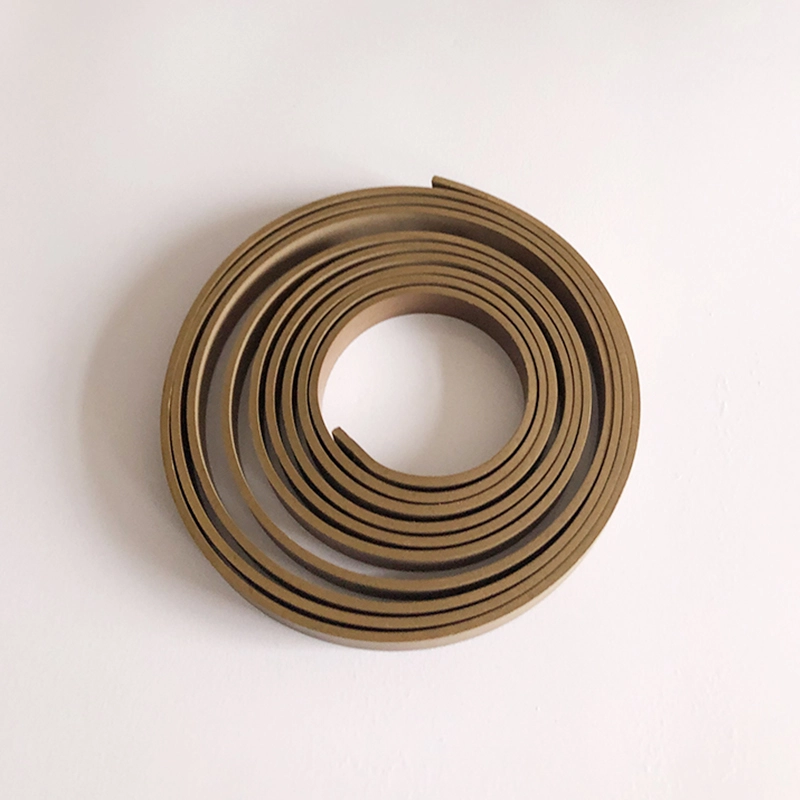

Zásobování	Roll (obvykle asi 20 metrů/role) nebo nakrájejte na požadovanou délku
Výhody	1. Nízké tření, žádné plíživé a kousání;
	2. může fungovat dobře bez dostatečného mazání;
	3. odolné vůči různým médiím, vynikající chemická stabilita;
	4. může pojmout tvrdé objekty zabudované do opotřebovacího kroužku, což snižuje tvrdé předměty škrábající válec a těsnění, takže v situacích s těžkým zatížením použijte více kruhů odolných proti opotřebení;
	5. Má také dobrý odpor opotřebení ve vysokorychlostních a světelných situacích, takže se jedná o nejpoužívanější kroužek odolný vůči opotřebení;
	6. V situacích velkého průměru lze použít žádná omezení velikosti.
Teplota	-60 ~+200 ℃
Maximální rychlost	15 m/s
Maximální síla vytlačování	15N/MM2 (20 °)
	7,5 N/mm2 (80 °)
	5N/mm2 (120 °)

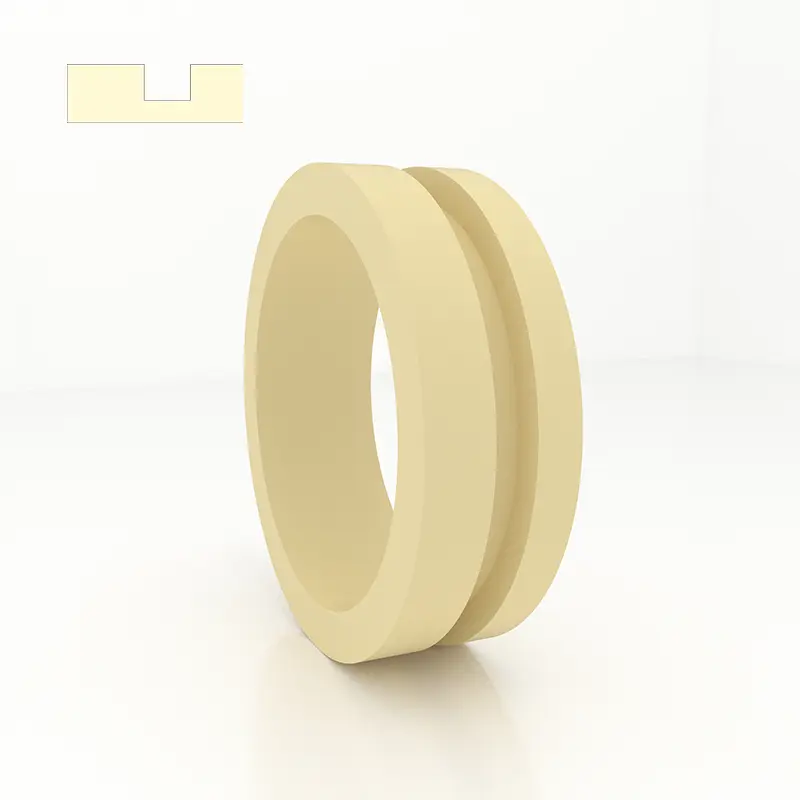

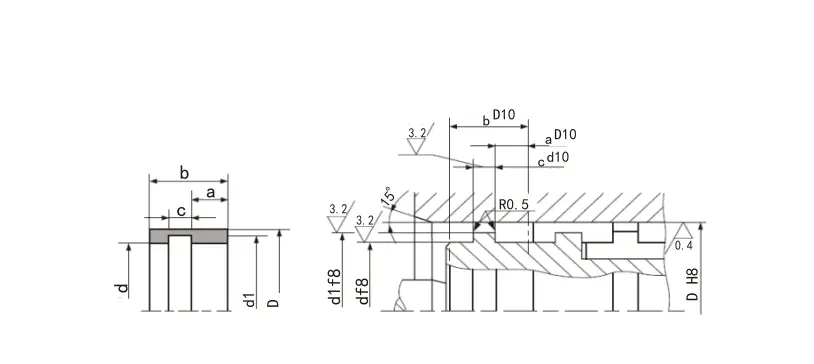

Nekovový vodicí kroužek pro pístovou tyč RCS

Nekovový vodicí kroužek pro píst RCT

Pro píst nebo pístovou tyč probíhající v hydraulickém válci má opotřebovací kroužek přesný vodicí účinek a může absorbovat radiální síly. Současně může opotřebovací kroužek zabránit kovovému kontaktu s posuvnými částmi v hydraulickém válci. Ve srovnání s kroužky na opotřebení kovů mají nekovové opotřebení mnoho výhod. Mezi nimi jsou vodicí prsteny vyztužené tkaniny vyztužené látkou a PTFE k dispozici v typu řezání na místě a typu připraveném k použití.

1. Dobrý odpor opotřebení

2. Vyvarujte se kontaktu na kov

3. může potlačit mechanické vibrace

4. Vzhledem k soustředěnému účinku opotřebení je povolena velká radiální vůle

5. Jednoduchá drážka, snadno se instaluje

6. Nízké náklady na údržbu Na základě výše uvedených výhod se široce používají

Materiály:

1. Polytetrafluorethylen PTFE3 (obecný materiál), PTFE4 (vhodný pro média s nízkou viscozitou, jako je voda), PTFE1 (požadavky na nízkou tření, jako je pneumatika)

2. Polyoxymethylen POM nebo Nylon PA a jeho modifikované materiály

3. Formaldehydová pryskyřice + vyztužené vlákno prif

Srovnávací tabulka kapacity různých materiálů (odkaz)

Materiály	Max zatížení (n/mm2)
PTFE naplněný měděný prášek	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenolický s látkou	90 (60 ° C); 40 (80 ° C)
Polyoxymethylen nebo nylon	25 (60 ° C); 15 (80 ° C)
Polyoxymethylen nebo nylon vyplněný	40 (60 ° C); 30 (80 ° C)

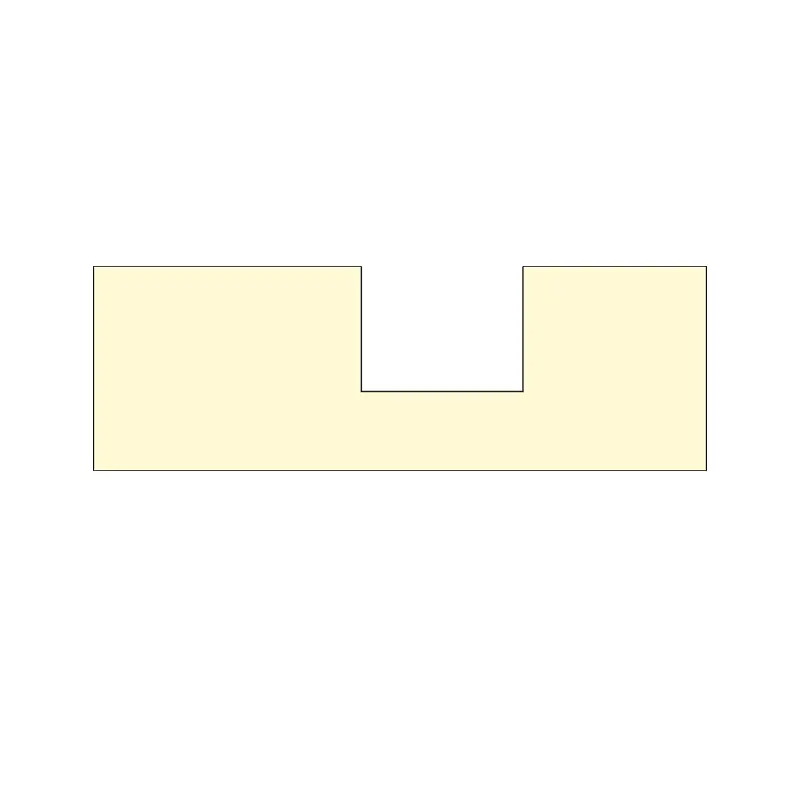

Kvalita povrchu drážky

Hladkost	RTMAX (μm)	RA (μm)
Posuvný povrch	≤ 2,5	0,05-0,3
Dno dno	≤ 10	≤2
Strana drážky	≤15	≤ 3

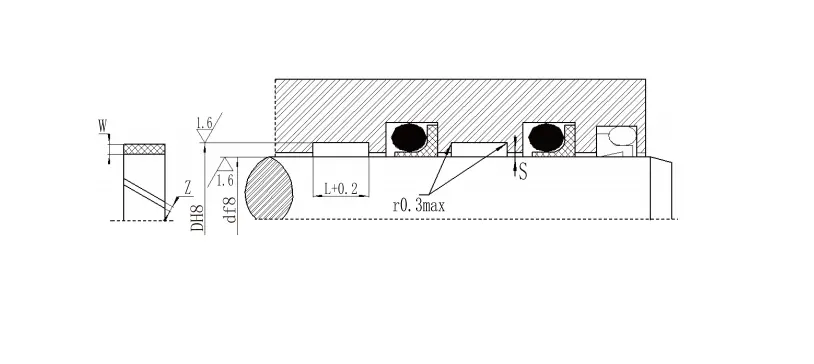

Série Specifikace prstenu pístových tyče

Průměr tyče	Průměr spodní části	Šířka drážky	Tloušťka	Mezera		Průměr tyče	Průměr spodní části	Šířka drážky	Tloušťka	Mezera
d F8/H9	D H8	L+0,2	W	Z		d F8/H9	D H8	L+0,2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

Parametry prstence RCSF-1 samozvyce
Parametry			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Pouzdra bez olova		Hydraulický speciální rukáv	Bronzová základna	Smazý odolný vůči korozi z nerezové oceli
Maximální tlak ložiska (dynamika)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Maximální tlak ložiska (statický)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Oscilační pohyb			60N/Mm²		60N/Mm²	60N/Mm²	60N/Mm²
Maximální rychlost posunutí (mazání oleje)			<2m/s		<2m/s	<2m/s	<2m/s
Tření koeficientu μ	Suché tření		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Mazání oleje		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Maximální hodnota PV (suchá)			3,6N/mm².m/s		3,8N/mm².m/s	4,3n/mm².m/s	3,6N/mm².m/s
Maximální hodnota PV (olej)			30N/mm².m/s		30N/mm².m/s	30N/mm².m/s	30N/mm².m/s
Provozní teplota			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Tepelná vodivost			42W/M.K.		42W/M.K.	42W/M.K.	42W/M.K.
Lineární koeficient expanze			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB Typ bronzového vodicího prstence tabulka parametrů
Parametr		RCFB090		RCFB092		RCFB09G
Hustota		8,9g/cm³		8,9g/cm³		8,9g/cm³
Síla tlaku		470N/mm²		470N/mm²		470N/mm²
Tepelná vodivost		60W/M.K		60W/M.K		58W/M.K.
Lineární koeficient expanze		18,5*10-6/k		18,5*10-6/k		18,5*10-6/k
Tvrdost		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Prodloužení		55%		55%		55%
Název materiálu		CUSN8P		CUSN8P		CUSN8P
Další volitelné materiály		CUSN6.5p		CUSN6.5p		CUSN6.5p
