Náš vysokotlaký průvodce těsnění má bohatou škálu typů.
Podpůrný kroužek je důležitou základní součástí hydraulického válce. Ruichen SEAL úspěšně vyvinul fenolický podpůrný prsten vyztužený látkou (pás), aby vyhovoval vývoji mezinárodního posuvného prstence kombinovaného těsnění a měkké podpůrné struktury. Po letech praxe kvalita převyšuje kvalitu podobných zahraničních produktů a uživatelé ji dobře přijali. Tabulka výkonu může být použita pro informaci.

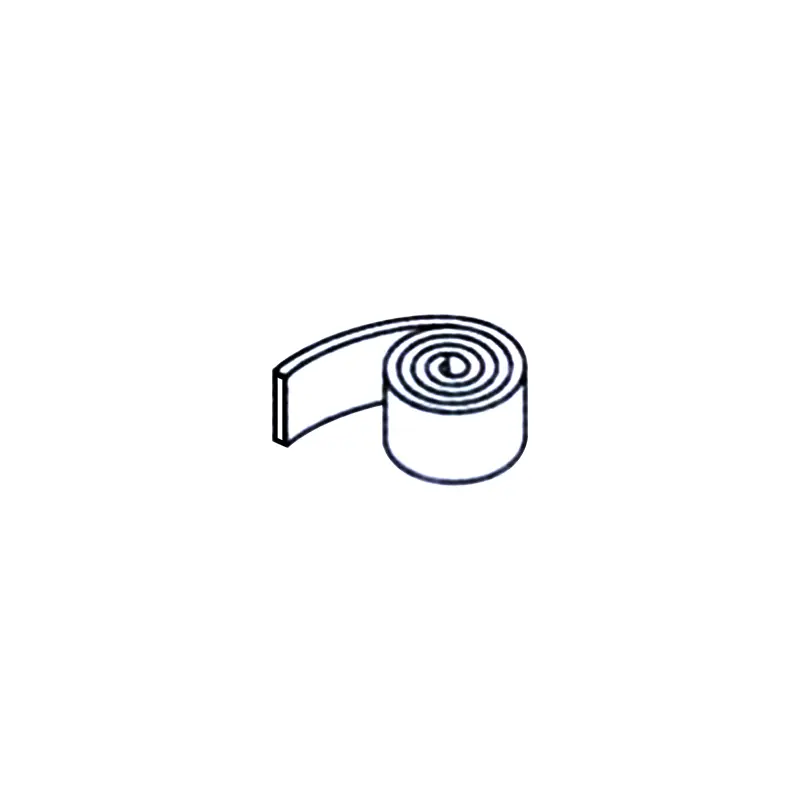

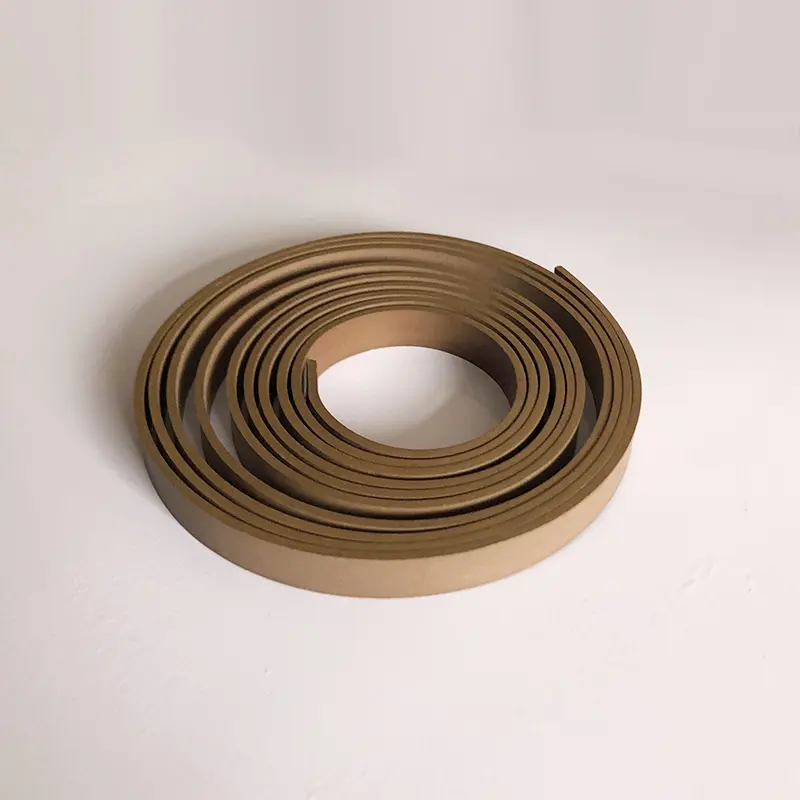

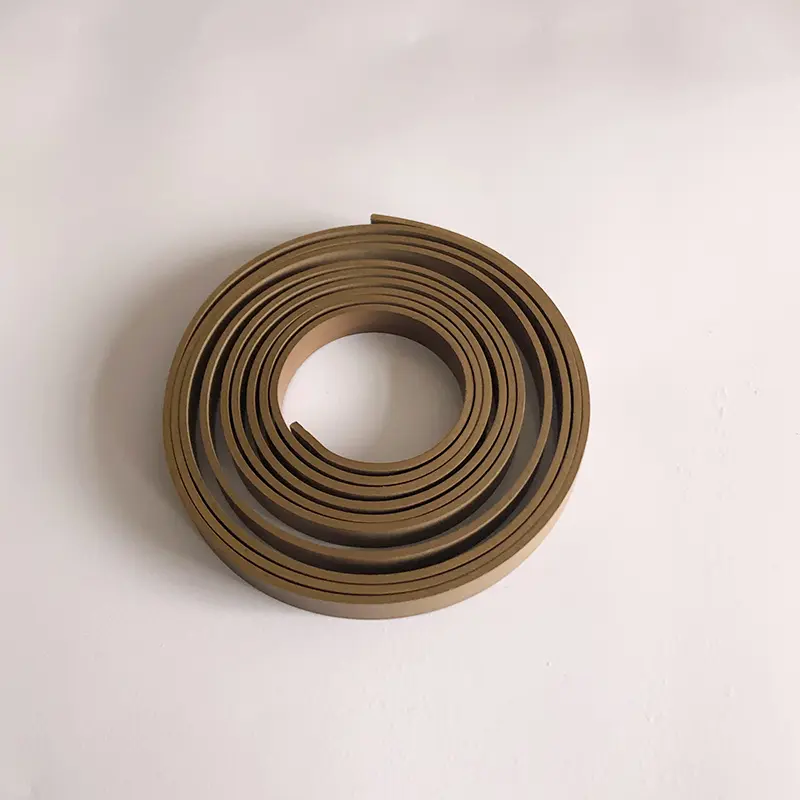

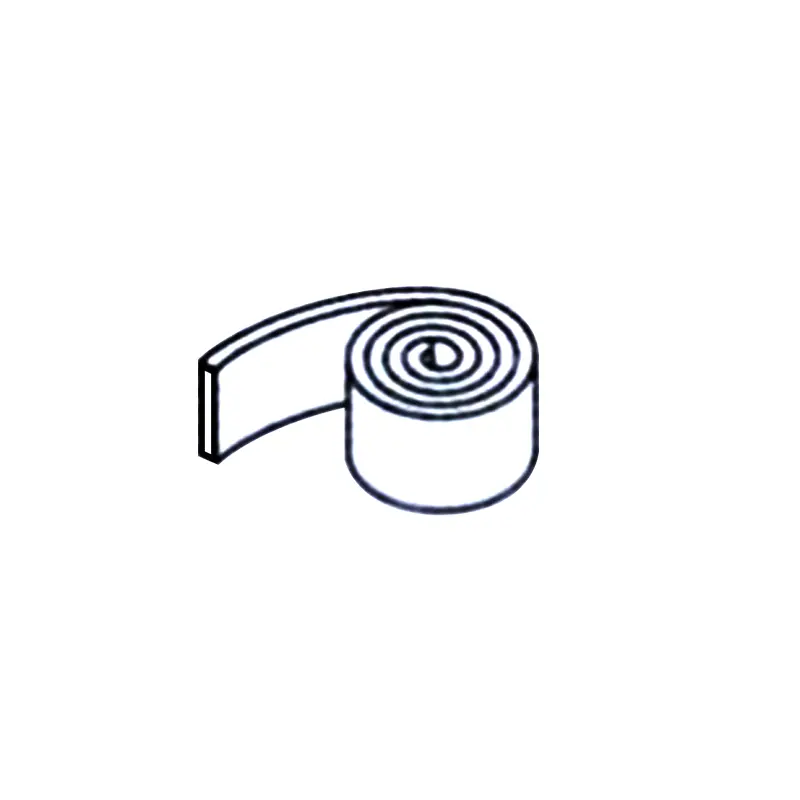

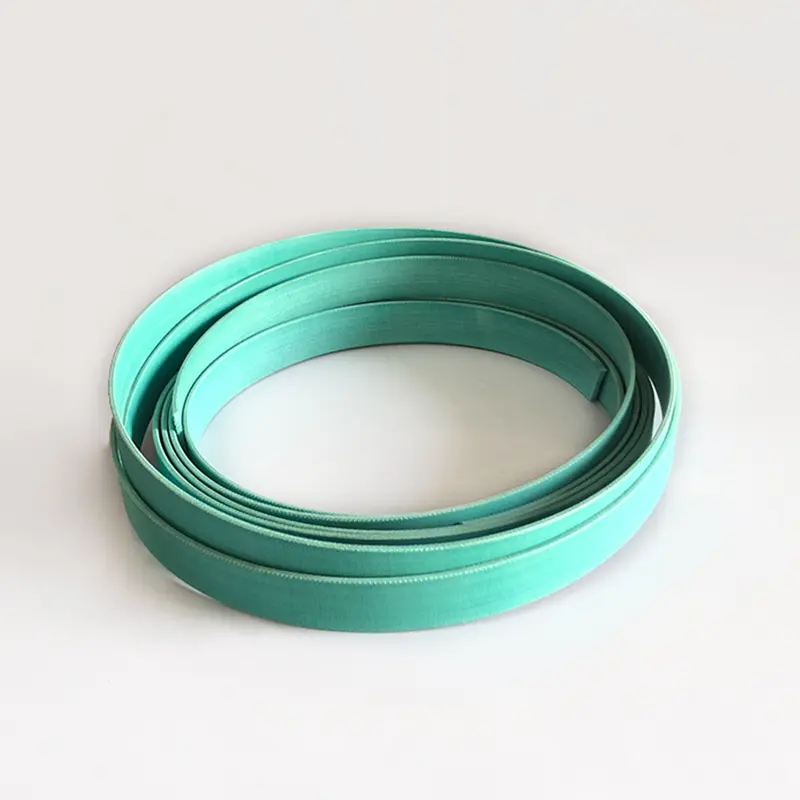

Pokud jde o vodicí pás, RC1081 vyztužený polytetraethylenový pás přidává bronzový prášek do PTFE atd., S vysokým zatížením, nízkým opotřebením, nízkým třením a bez plazivých charakteristik; Fenolický pás vyztužený RC1082 přijímá fenolický materiál vyztužený fenolickým látkou a jeho radiální kapacita nesoucí zatížení je lepší než kapacita PTFE vodicího pásu. Oba jsou dodávány v rolích, které lze snadno řezat a instalovat, a mohou se vyhnout kontaktu s kovem. RCS a RCT vodicí kroužky se používají pro pístovou tyč a píst.
Opotřebení odolné kroužky mají funkci přesné vedení pístu nebo pístové tyče v hydraulickém válci a absorbující radiální sílu, která může zabránit kontaktu kovu. Ve srovnání s prsteny opotřebení kovů mají nekovové opotřebení výhody odolnosti proti opotřebení, vyhýbání se kovovému kontaktu, potlačování vibrací, umožňující větší radiální vůli, jednoduché drážky a snadnou instalaci a nízké náklady na údržbu. Jsou široce používány. Mezi nimi jsou příručky pro fenolické a PTFE na vyztužení látky k dispozici v typech řezání a připravených k použití na místě.
Pokud jde o vodicí rukávy, GFAI se používá pro pístové tyče, s podpůrnými, vodivými a prachovou funkcí; GFI se také používá pro pístové tyče, hraje podpůrnou a vodící roli; GFA se používá pro písty a poskytuje podpůrné a vedení. Tyto produkty pomáhají hydraulickým válcům fungovat stabilně ve všech aspektech.
Funkce a aplikace produktu:
Příklad objednávání:
Příklad objednávání pásky PTFE RC1081-9,7x2.5
PŘÍRUČKA PŘEDPOKLADŮ PROKLOLOVÝ TAKŮ

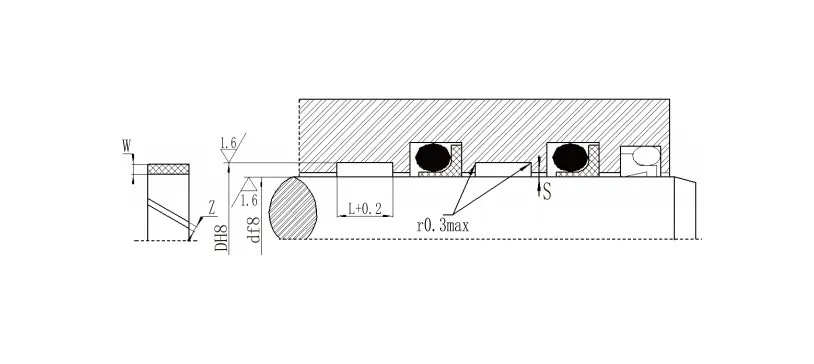

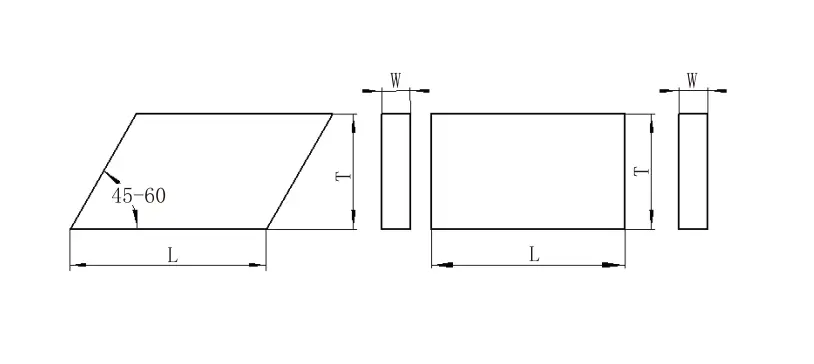

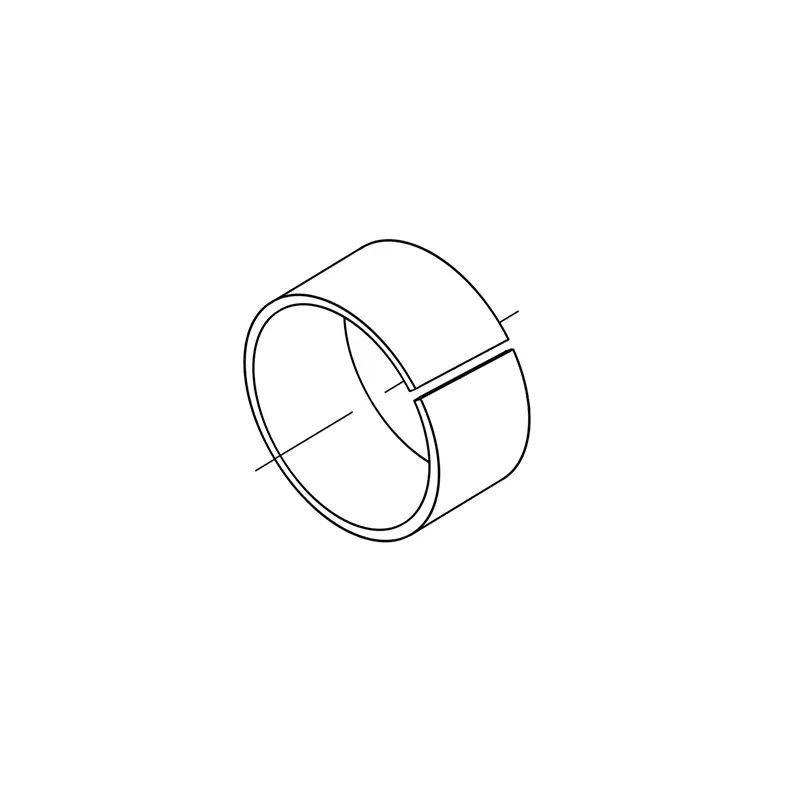

Výpočet řezné délky
Pro hřídel: l = 3,1 (d+w) pro díru: l = 3,1 (d-w)
L --- Délka prstence D --- Průměr hřídele d --- průměr otvoru w --- tloušťka prstence z --- řezací vůle

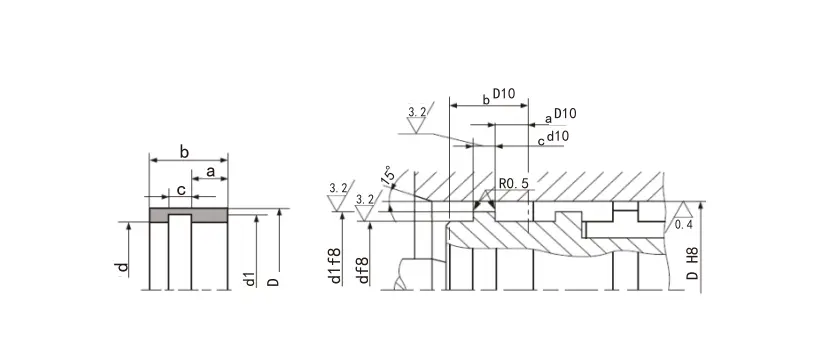

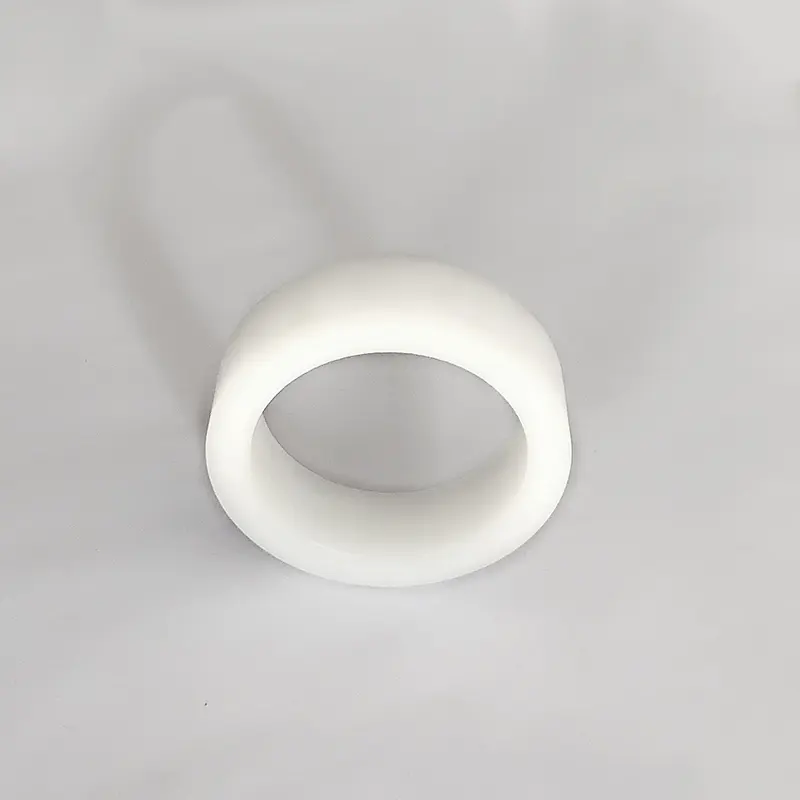

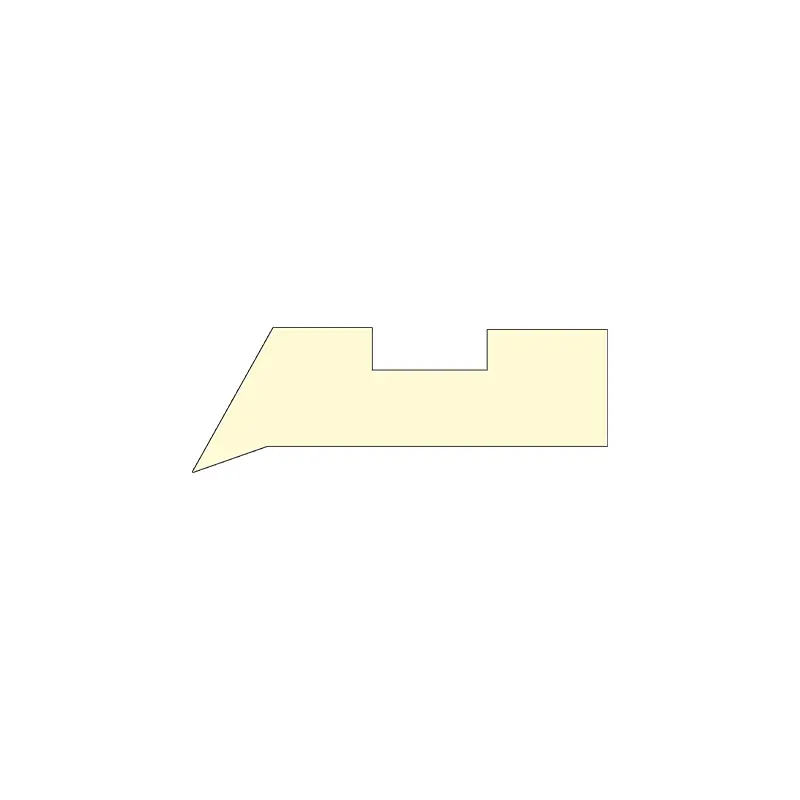

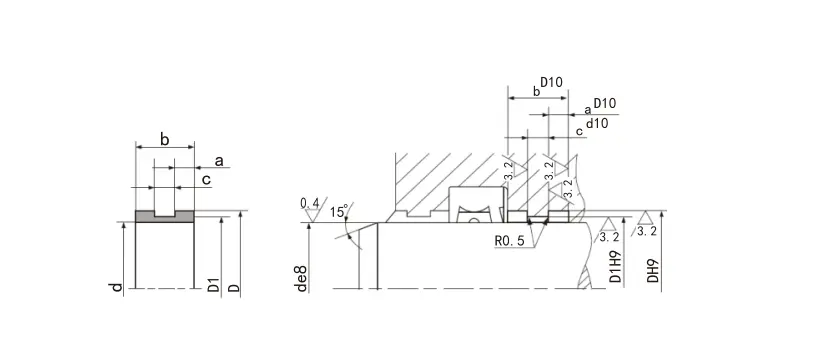

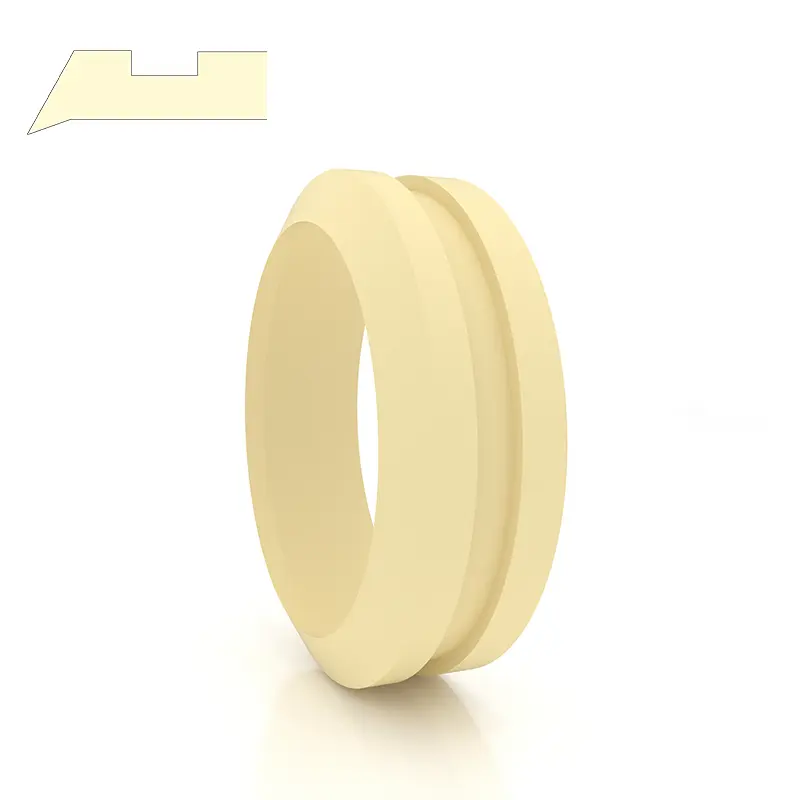

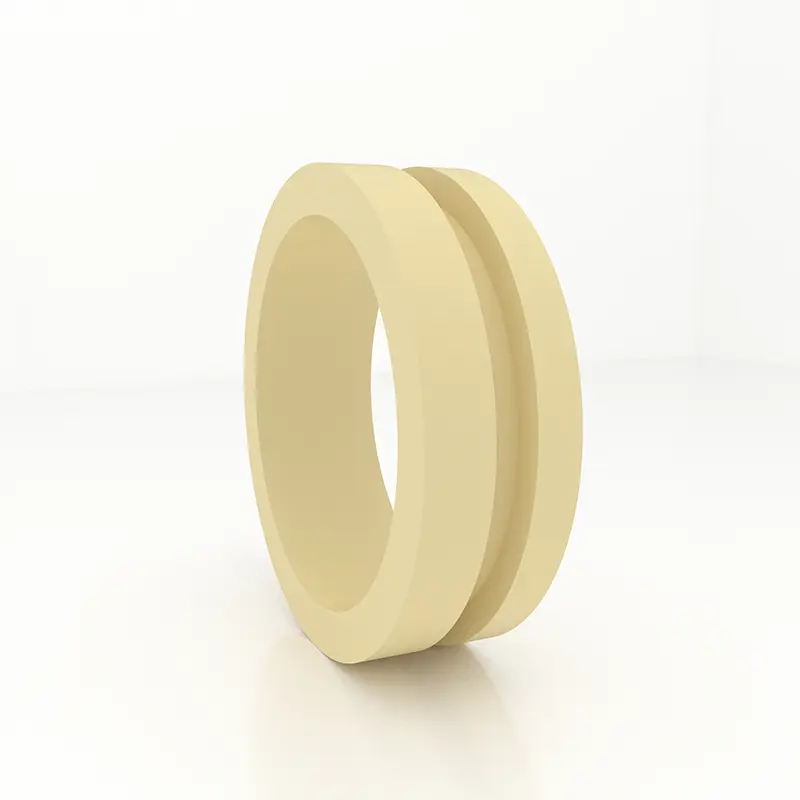

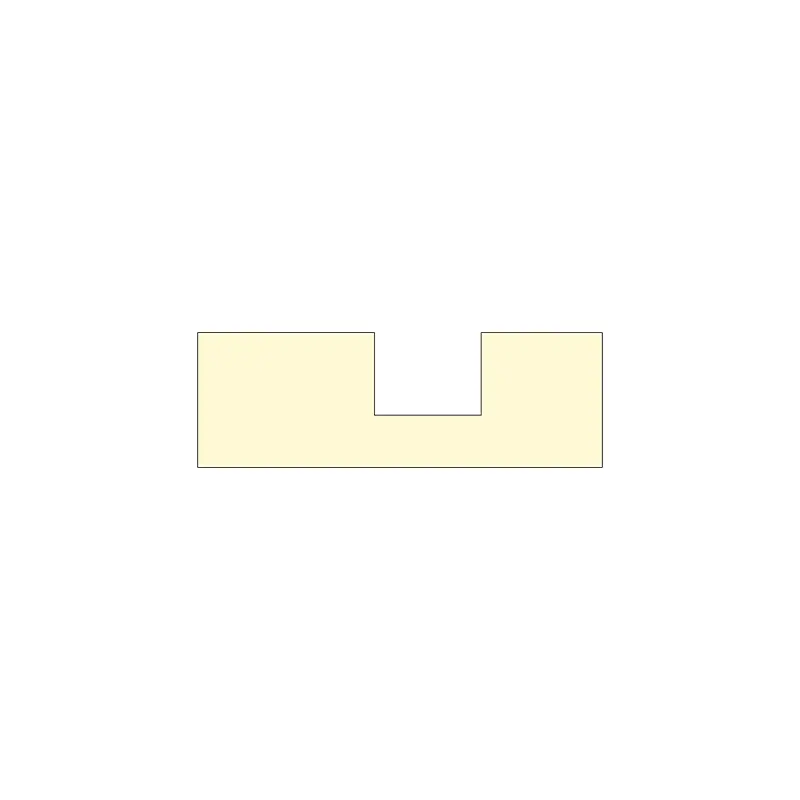

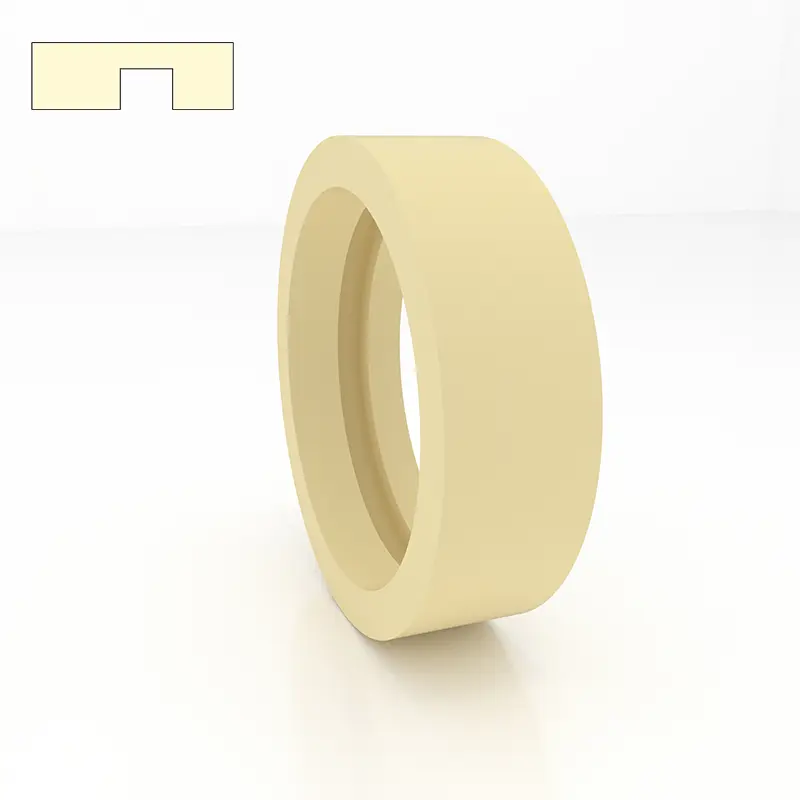

Průvodce rukávem GFAI
1. Výkon a použití: Guide Smeeve GFAI je vodicí rukáv pro pístovou tyč, která podporuje a vede pístovou tyč a má prachovou odolnou funkci.
2. Materiál: Nylon PA, polyoxymethylen POM a polytetrafluorethylen PTFE.
3. pracovní podmínky: Pracovní teplota: -55 ～+225 ℃ (PTFE se používá nad 120 ℃).
4. Návrhový standard: Při navrhování a výběru viz série FAI Hunger Company.
5. Metoda označení a objednávání: Průvodce rukávem GFAI je označen číslem objednávky, příklad: GFAI-0600PTFE

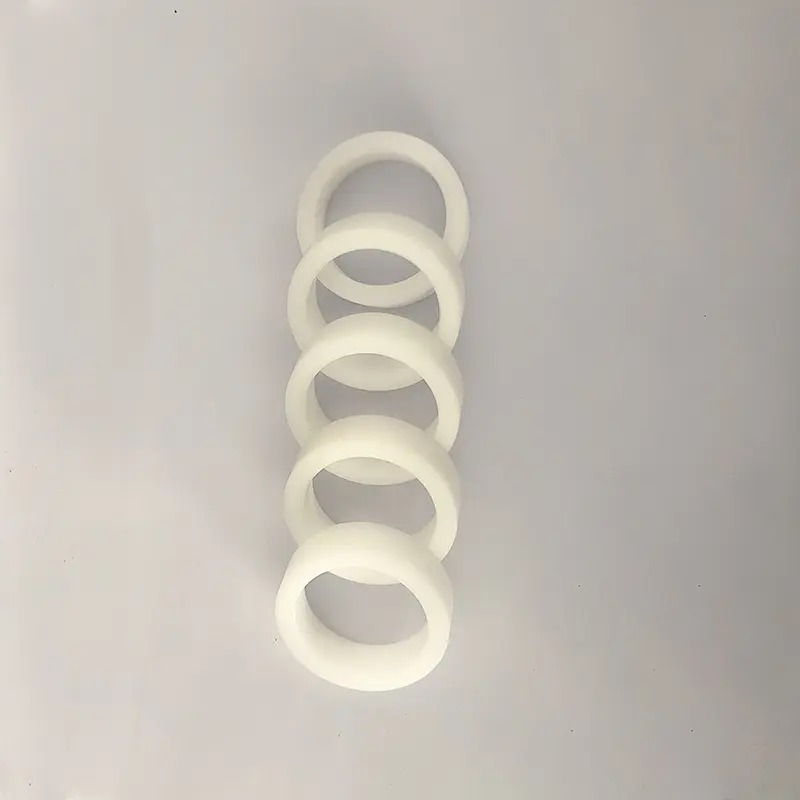

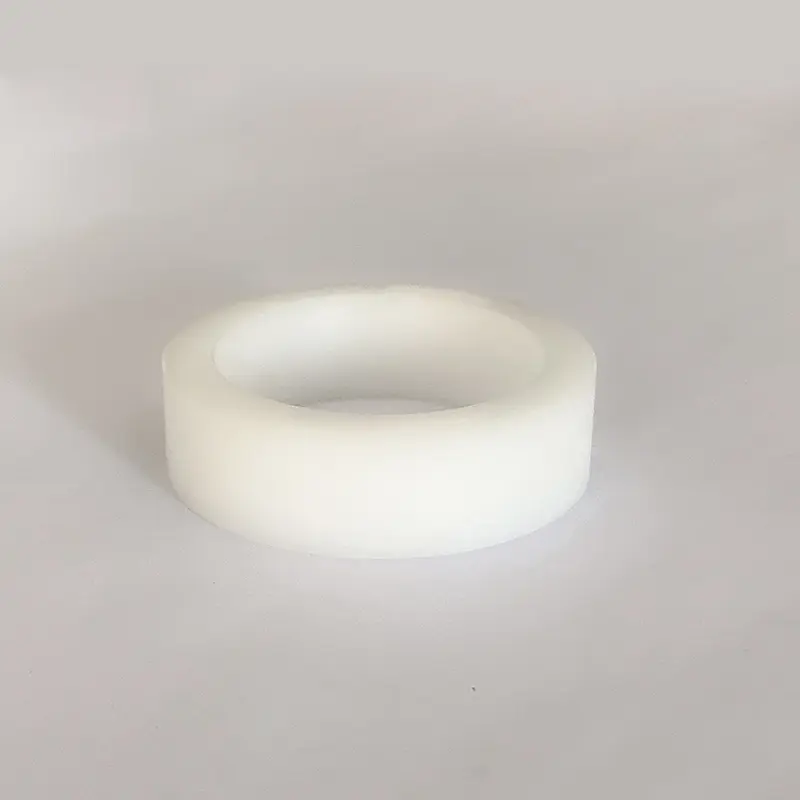

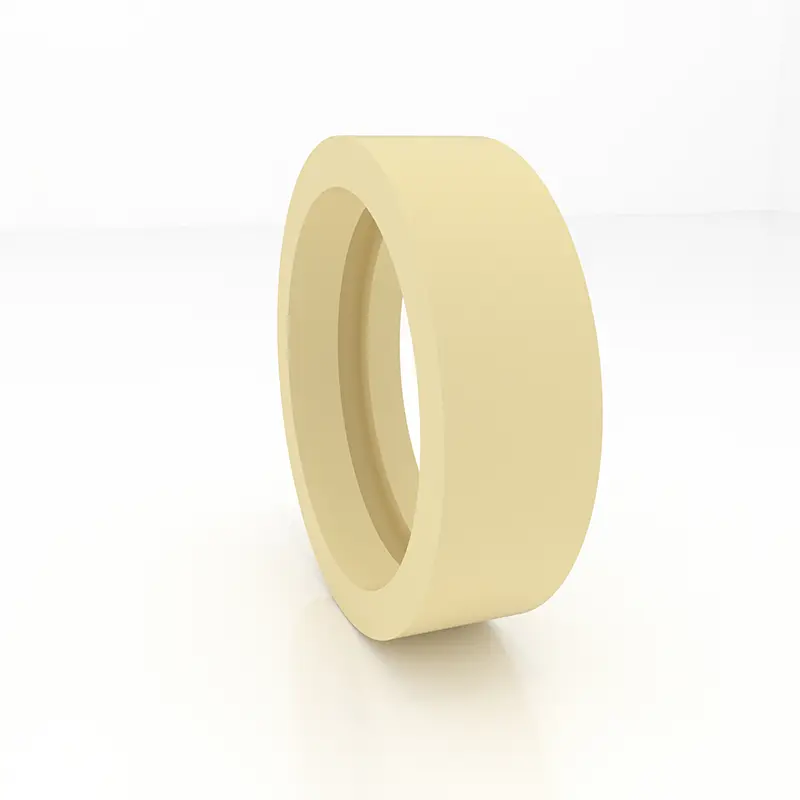

Průvodce rukávem GFI
1. Výkon a použití: Guide Smeeve GFI je vodicí rukáv pro pístovou tyč, která podporuje a vede pístovou tyč.
2. Materiál: Nylon PA, polyoxymethylen POM a polytetrafluorethylen PTFE.
3. pracovní podmínky: Pracovní teplota: -55 ~+255 ℃ (PTFE se používá nad 120 ℃)
4. Návrhový standard: Při navrhování a výběru viz série Hunger FI.
5. Metoda značení a objednávání: Průvodce rukávem GFI je označen číslem objednávky, příklad: GFI-0360PA

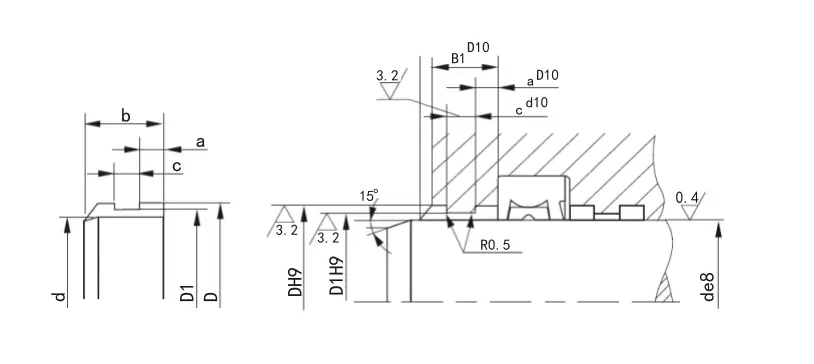

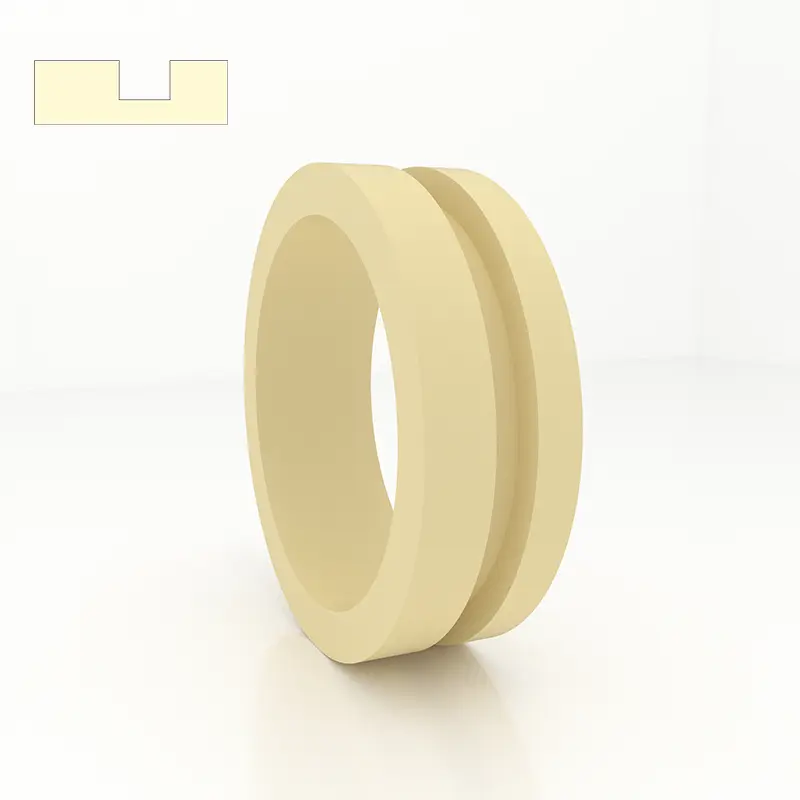

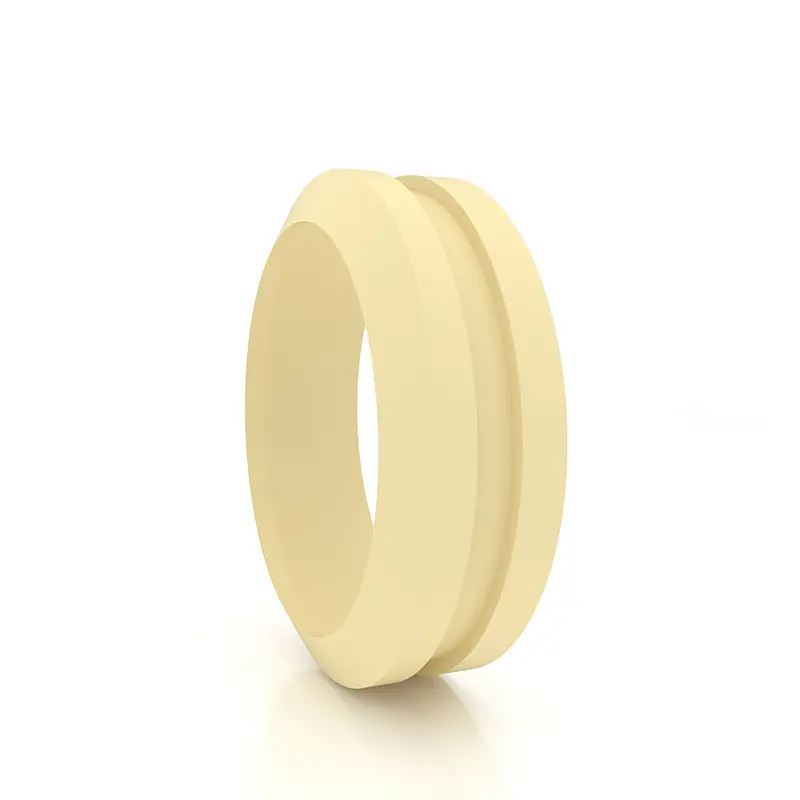

Průvodce rukávem GFA
1. Výkon a použití: Guide Smeeve GFA je vodicí rukáv pro píst, který podporuje a vede píst.
2. Materiál: Nylon PA, polyoxymethylen POM a polytetrafluorethylen PTFE.
3. pracovní podmínky: Pracovní teplota: -55 ~+255 ℃ (PTFE se používá nad 120 ℃)
4. Návrhový standard: Při navrhování a výběru viz série Hunger's FA.
5. Metoda označení a objednávání: Průvodce rukáv GFA je označen číslem objednávky, příklad: GFA-0560PA

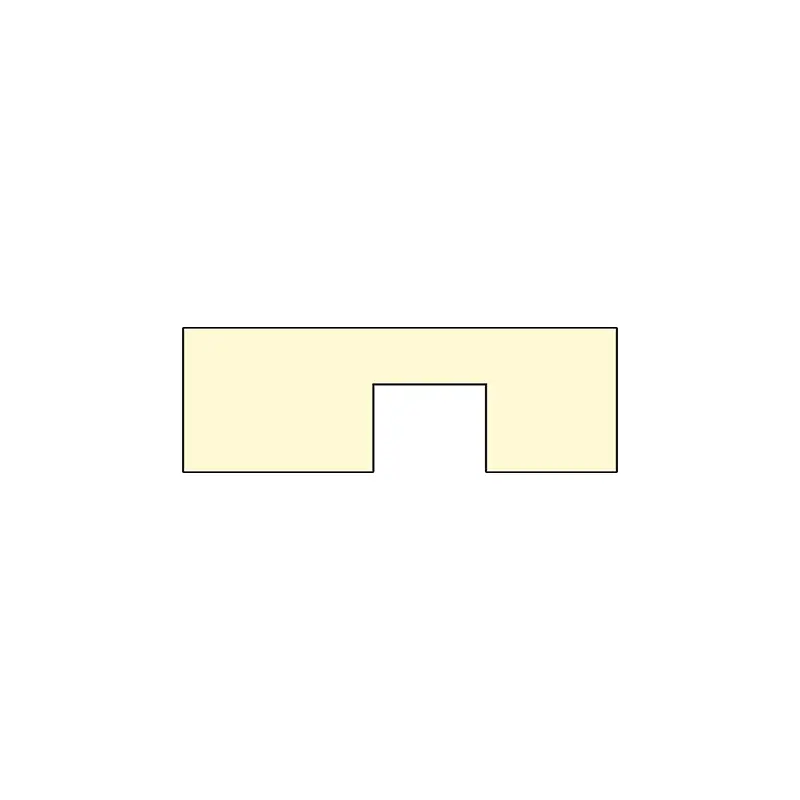

6. Strukturální zařízení:
Specifikace:
| Model | Šířka drážky H+0,2 |
Tloušťka T - 0,05 |
Tloušťka t T - 0,05 |
Tloušťka T - 0,05 |
Tloušťka T - 0,05 |
Tloušťka T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5,6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Poznámka: Série Boldface jsou běžně používané série. Pokud požadovaný produkt není v této tabulce, kontaktujte nás. | ||||||

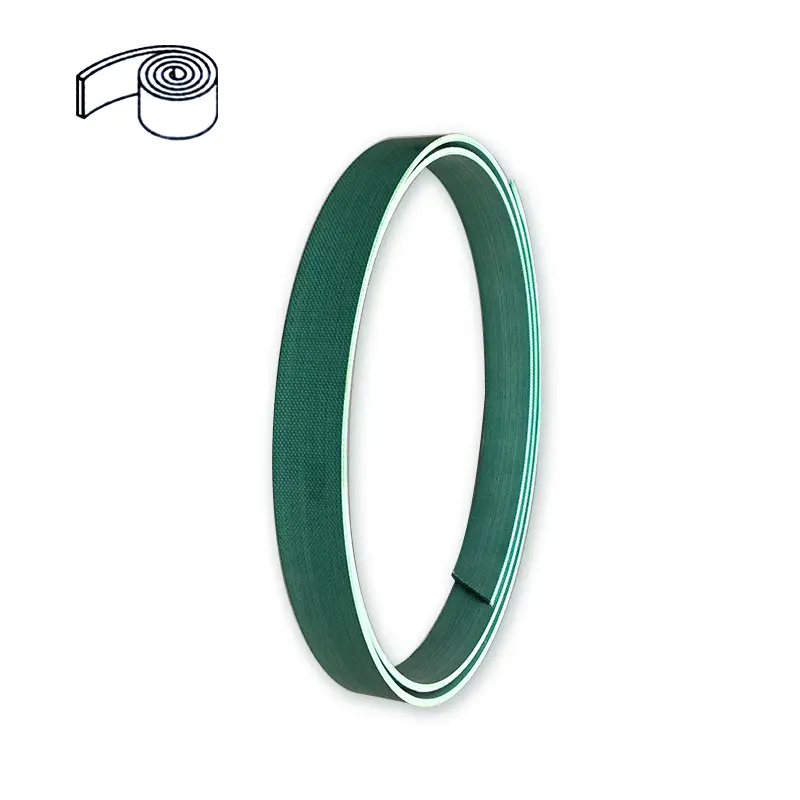

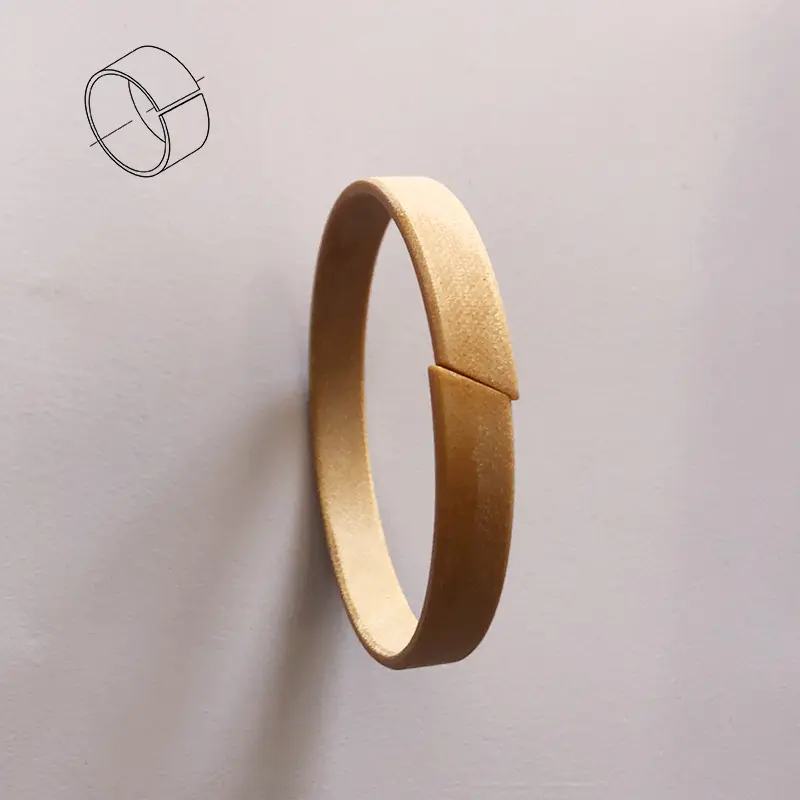

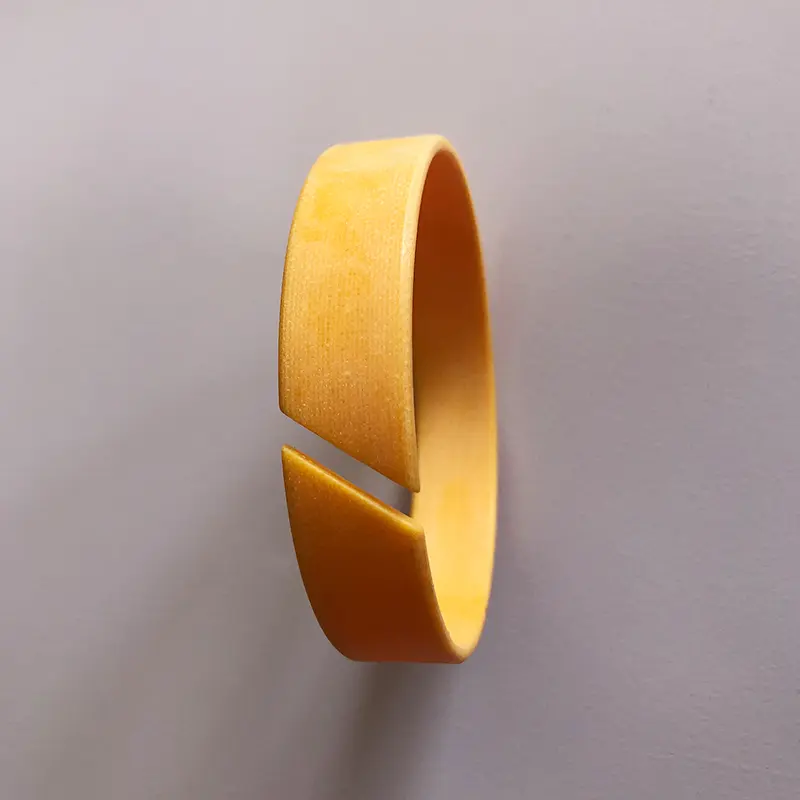

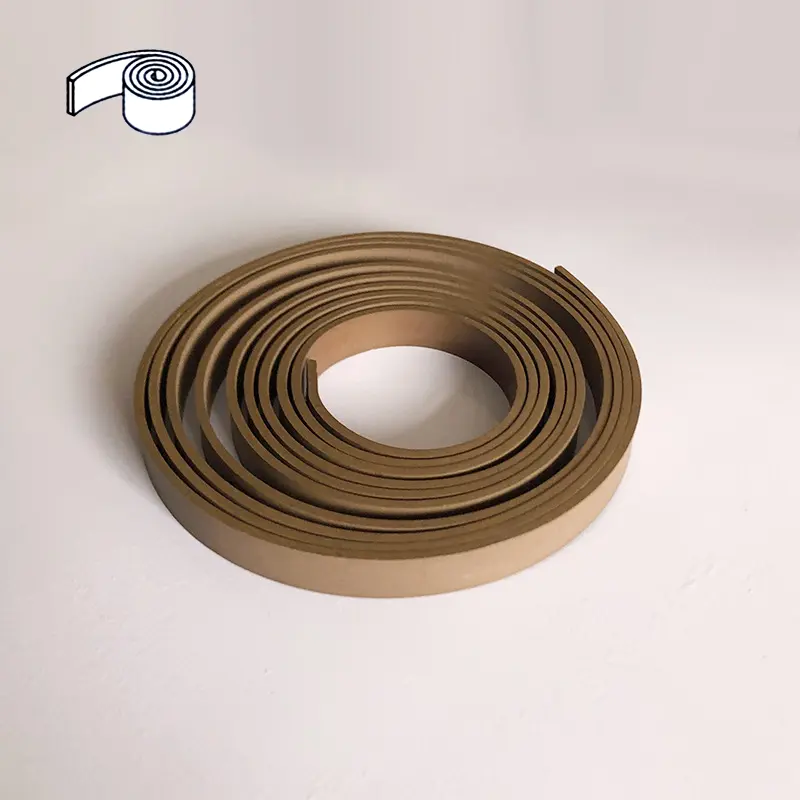

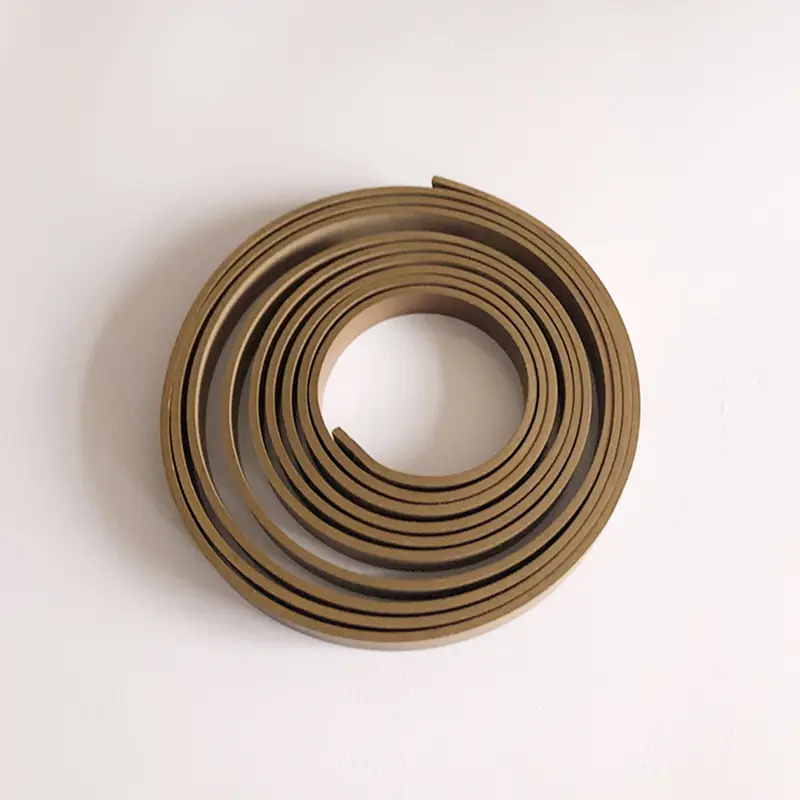

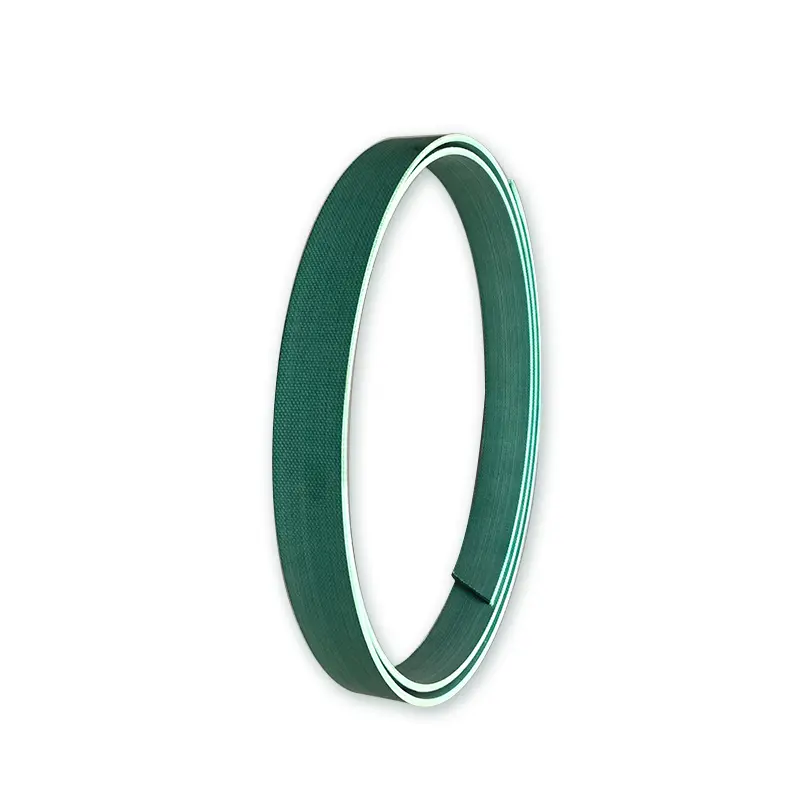

Fenolový podpůrný kroužek vyztužený látkou (pás)
Podpůrný kroužek je důležitou základní součástí hydraulického válce. Aby se přizpůsobila vývoji posuvných prstenců kombinovaných těsnění a struktur měkkých ložisek na světě, naše společnost úspěšně vyvinula fenolické podpěrné prsteny vyztužené látky (pásy). Roky skutečného použití ukázaly, že tento produkt dosáhl nebo překročil úroveň kvality podobných zahraničních produktů a uživatelé jej široce oceňovali. Tabulky 1 až 4 jsou tabulky výkonnosti podpůrných prstenů (Belts) produkované naší společností.
Tabulka1 Porovnání fyzikálních vlastností našeho podpůrného prstenu a produktu Shamba+Shamba
| Ukázkový zdroj | Podpůrná tloušťka prstence (MM) | Pevnost v tlaku (MPA) | Rychlost změny hmotnosti oleje hydraulický olej (70 ± 2 ℃*24h) | Rozbitá síla (MPA) | Interlayer adheze (KN/M) |
| Móda+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Naše výrobky | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (s grafitem) | 390 | 0.63 | 36.4 | 2.08 |
| Typ vzorku | Naše výrobky | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (den) | Podporovaný polyoxymethylen | Kočka (USA) | |
| Měřená hodnota | Požadované ukazatele | ||||||||
| Síla tlaku (MPA) | ≥ 350 | ≥ 330 | ≥ 350 | ≥ 280 | ≥ 50 | ≥ 270 | ≥150 | ≥ 80 | ≥ 217 |
| Typ vzorku | Naše výrobky | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (den) | Podporovaný polyoxymethylen | Kočka (USA) | |
| Měřená hodnota | Požadované ukazatele | ||||||||
| Síla tlaku (MPA) | ≥ 350 | ≥ 330 | ≥ 350 | ≥ 280 | ≥ 50 | ≥ 270 | - | ≥ 80 | ≥ 217 |
| Načíst na jednotku Délka kontaktu W (n/mm) | Kontaktní relé Hertz ΔH (N/mm2) | Koeficient tření | |||
| Stav suchého tření | Stav mazání oleje | ||||
| Naše výrobky | Orchot TLG | Naše výrobky | Orchot TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

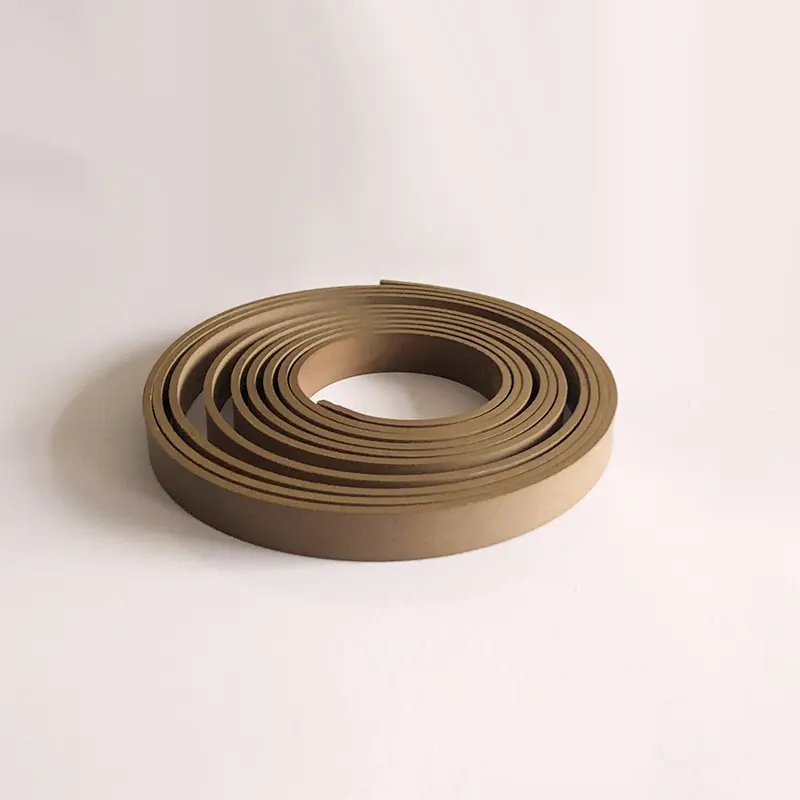

| Materiál | PTFE+Bronz |
| Zásobování | Roll (obvykle asi 20 metrů/role) nebo nakrájejte na požadovanou délku |
| Výhody | 1. Nízké tření, žádné plíživé a kousání; |
| 2. může fungovat dobře i bez dostatečného mazání; | |
| 3. odolné vůči různým médiím, vynikající chemická stabilita; | |
| 4. může pojmout tvrdé objekty zabudované do opotřebovacího kroužku, aby se snížily tvrdé předměty poškrábající válec a těsnění, takže v situacích s těžkým zatížením použijte několik kruhů odolných proti opotřebení; | |
| 5. Má také dobrý odpor opotřebení ve vysokorychlostních a světelných situacích, takže se jedná o nejpoužívanější kroužek odolný vůči opotřebení; | |
| 6. V situacích velkého průměru lze použít žádná omezení velikosti. | |
| Teplota | -60 ~+200 ℃ |
| Maximální rychlost | 15 m/s |
| Maximální síla vytlačování | 15N/MM2 (20 °) |
| 7,5 N/mm2 (80 °) | |
| 5N/mm2 (120 °) |

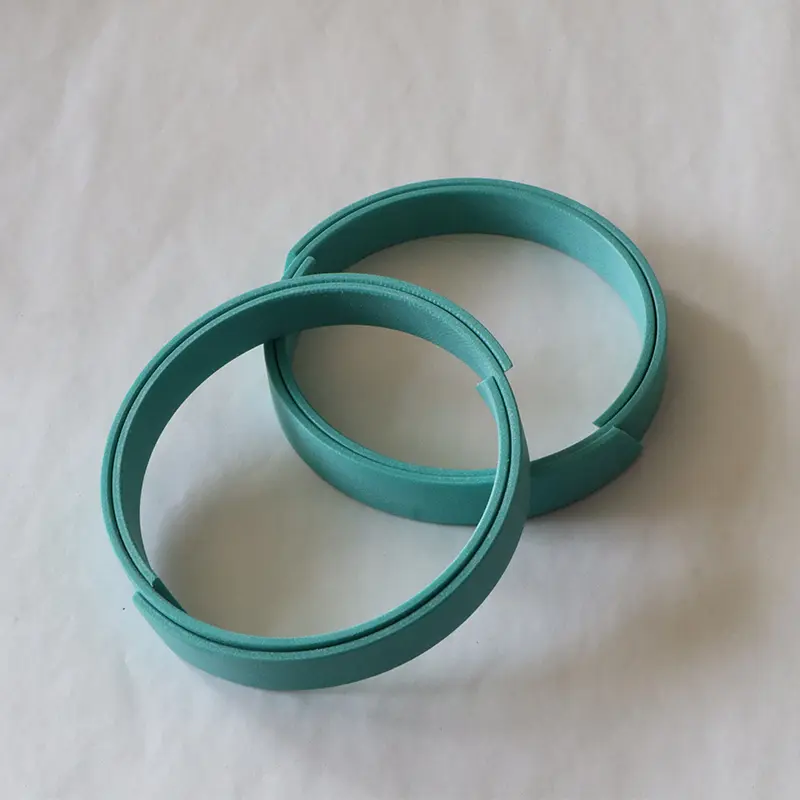

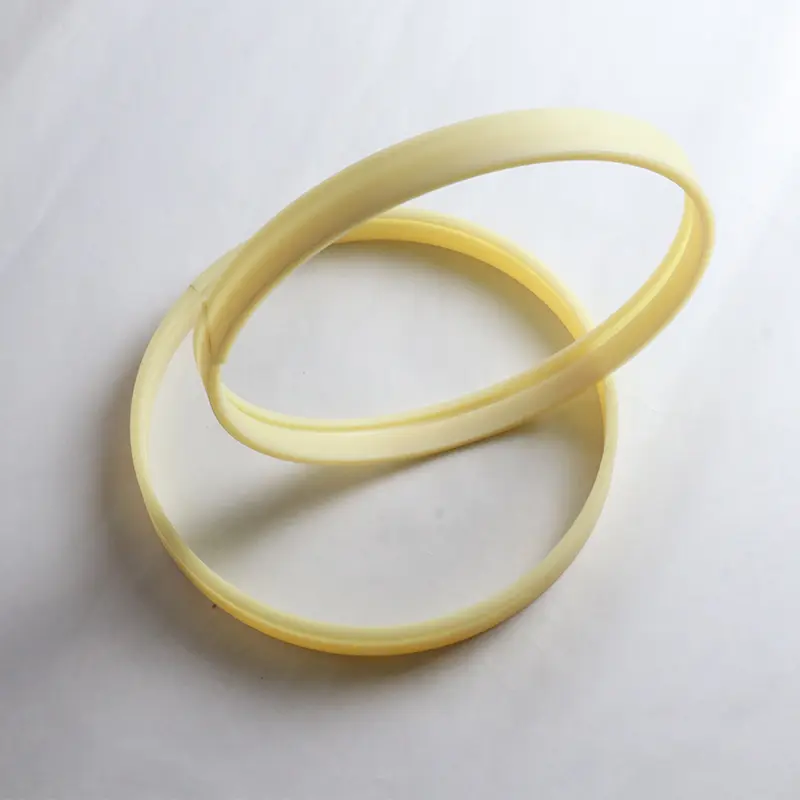

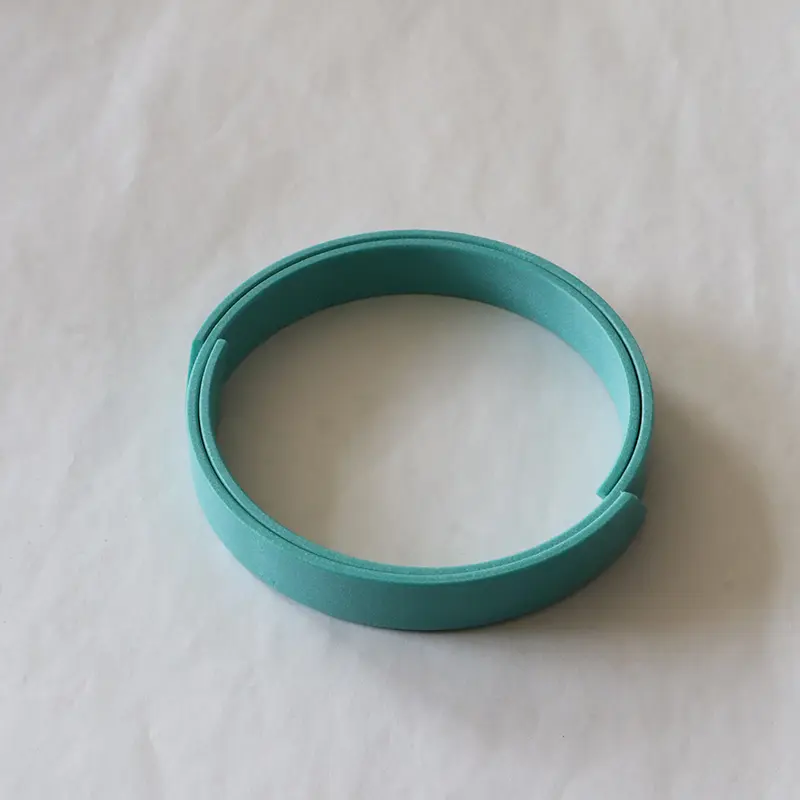

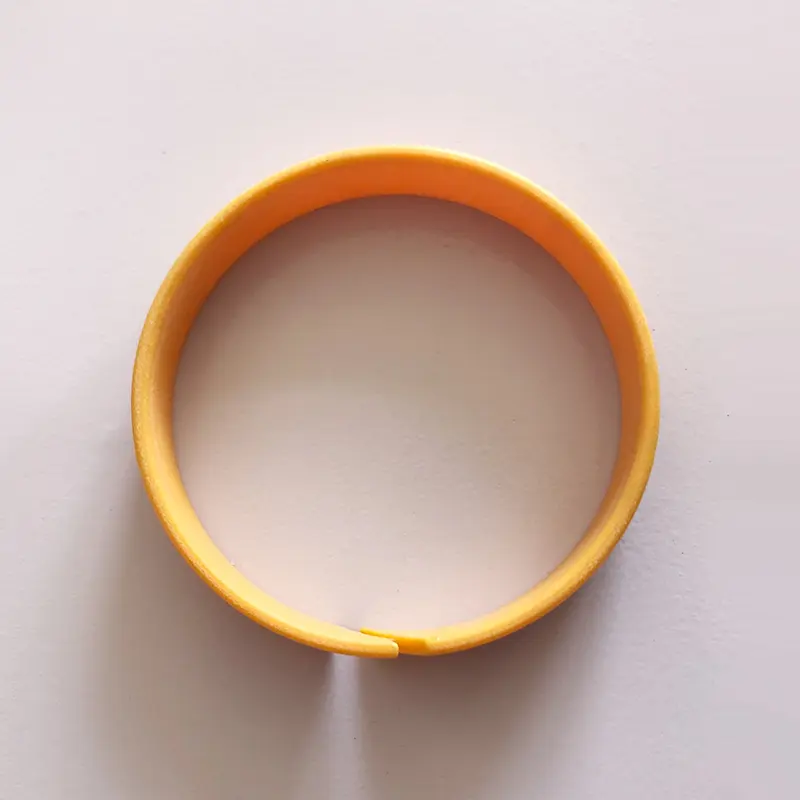

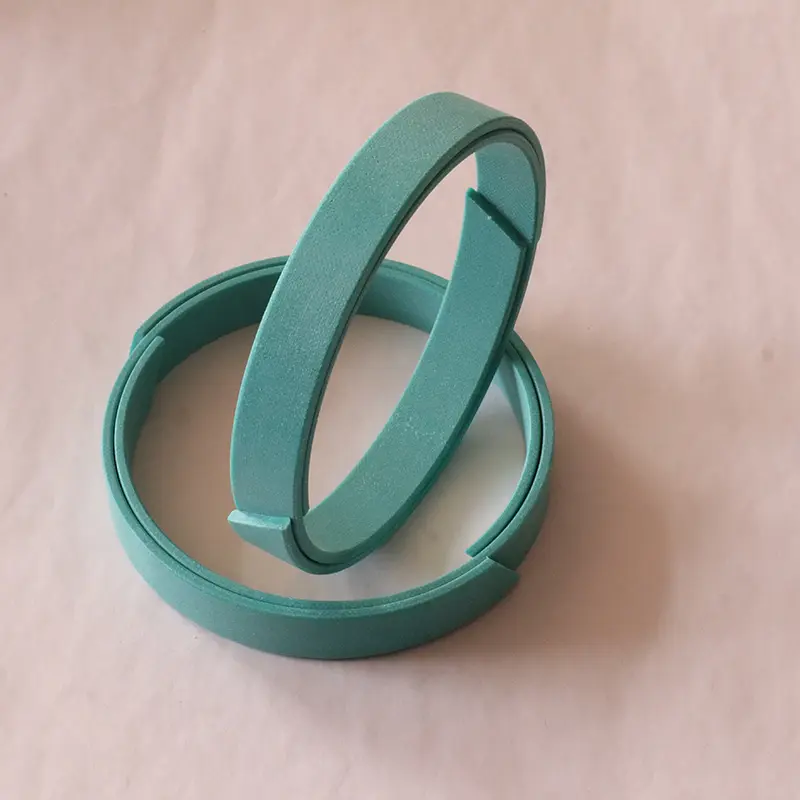

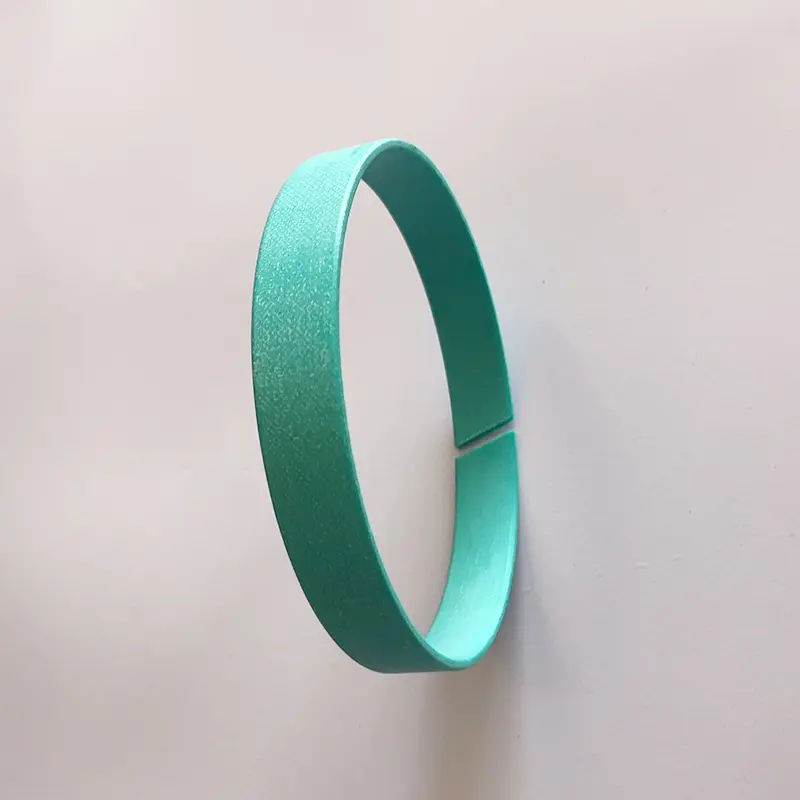

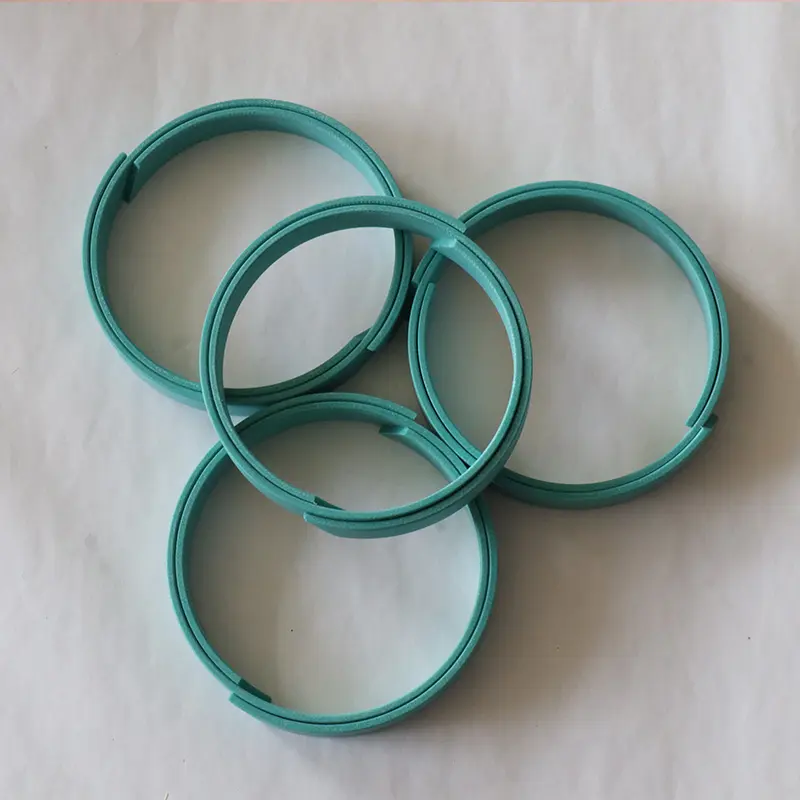

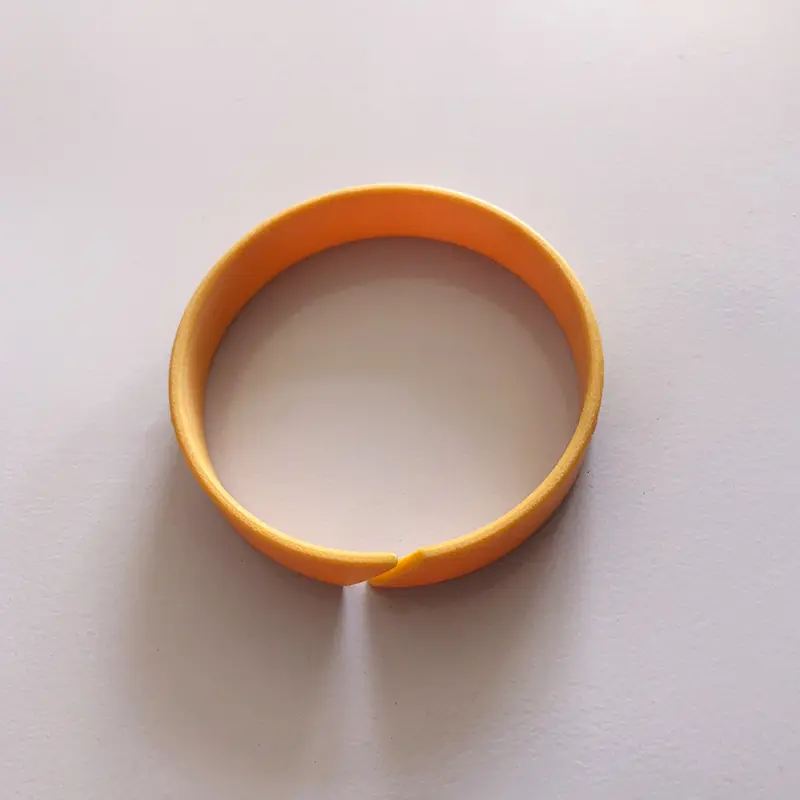

RCS nekovový vodicí prsten pro pístovou tyč

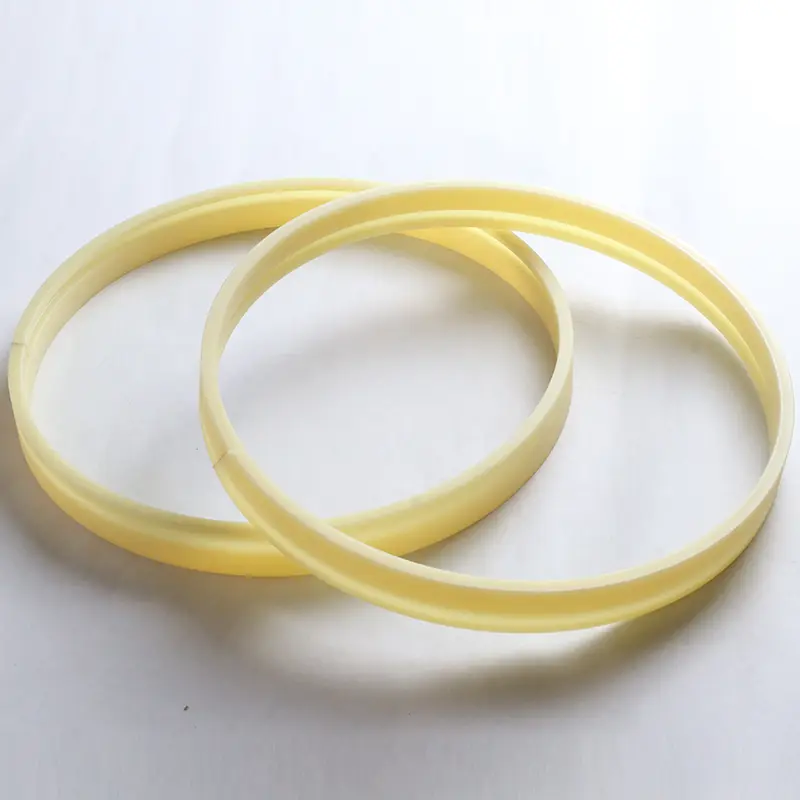

RCT nekovový vodicí kroužek pro píst
Pro píst nebo pístovou tyč probíhající v hydraulickém válci má opotřebovací kroužek přesný vodicí účinek a může absorbovat radiální síly. Současně může opotřebovací kroužek zabránit kovovému kontaktu s posuvnými částmi v hydraulickém válci. Ve srovnání s kroužky na opotřebení kovů mají nekovové opotřebení mnoho výhod. Mezi nimi jsou vodicí prsteny vyztužené tkaniny vyztužené látkou a PTFE k dispozici v typu řezání na místě a typu připraveném k použití.
1. Dobrý odpor opotřebení
2. Vyvarujte se kontaktu na kov
3. může potlačit mechanické vibrace
4. Vzhledem k soustředěnému účinku prstenu odolný vůči opotřebení je povolena velká radiální vůle
5. Groove je jednoduchá a snadno se instaluje
6. Nízké náklady na údržbu Na základě výše uvedených výhod se široce používají
Materiál:
1.. Polytetrafluorethylen PTFE3 (obecný materiál), PTFE4 (použitelné pro média s nízkou viskozitou, jako je voda), PTFE1 (požadavky na nízké tření, jako je pneumatika)
2. Polyoxymethylen POM nebo Nylon PA a jeho modifikované materiály
3. Formaldehydová pryskyřice + výztužná vlákna prif
Srovnávací tabulka kapacity různých materiálů (odkaz)
| Materiál | Nosnost max (n/mm2) |
| PTFE naplněný měděný prášek | 15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃) |
| Fenolový prášek s látkou | 90 (60 ℃); 40 (80 ℃) |
| Polyoxymethylen nebo nylon | 25 (60 ℃); 15 (80 ℃) |
| Polyoxymethylen nebo nylon vyplněný | 40 (60 ℃); 30 (80 ℃) |
| Hladkost | RTMAX (μm) | RA (μm) |
| Posuvný povrch | ≤ 2,5 | 0,05-0,3 |
| Dno dno | ≤ 10 | ≤2 |
| Strana drážky | ≤15 | ≤ 3 |
Série Specifikace prstenců pístů
| Průměr tyče | Průměr spodní části | Šířka drážky | Tloušťka | Mezera |
|
Průměr tyče | Průměr spodní části | Šířka drážky | Tloušťka | Mezera |
| d F8/H9 | D H8 | L+0.2 | W | Z | d F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
