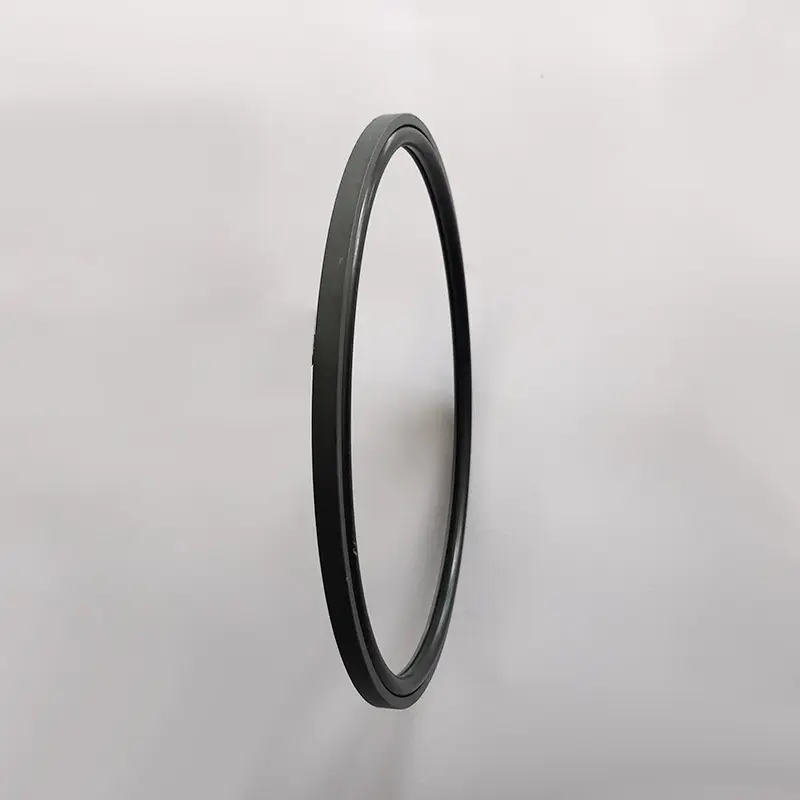

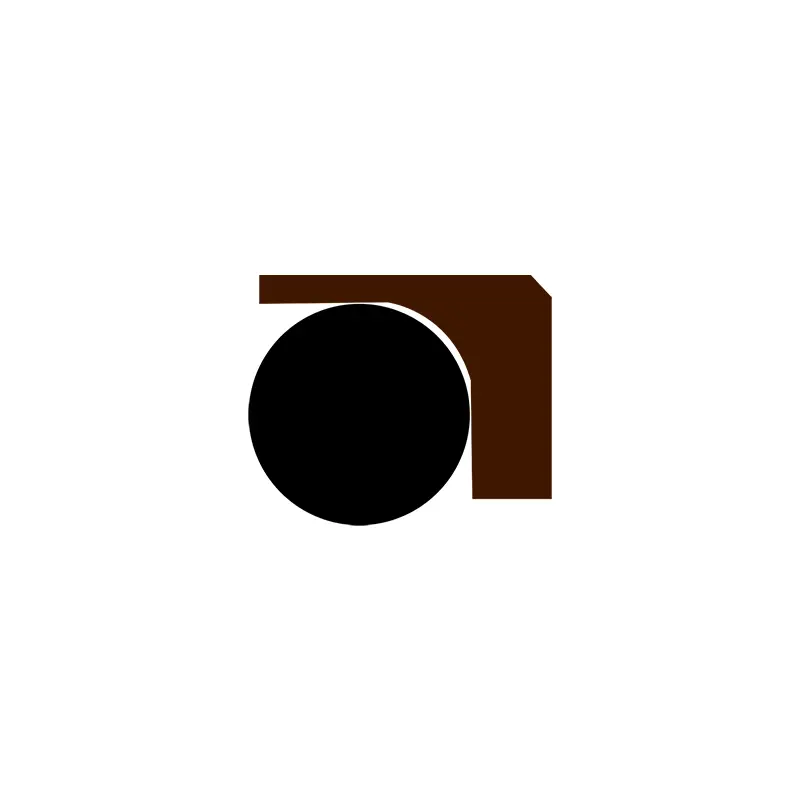

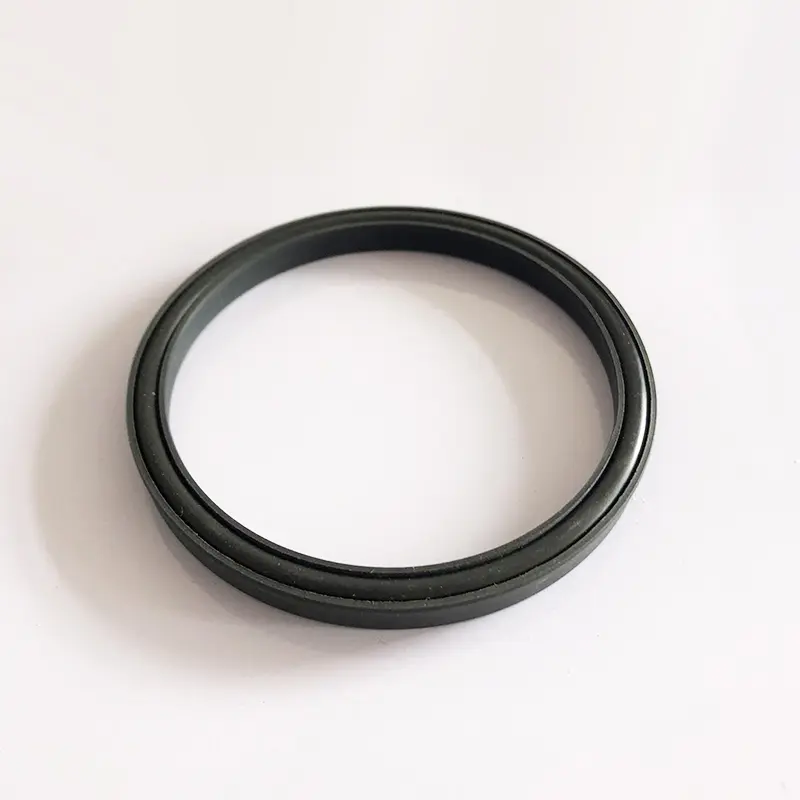

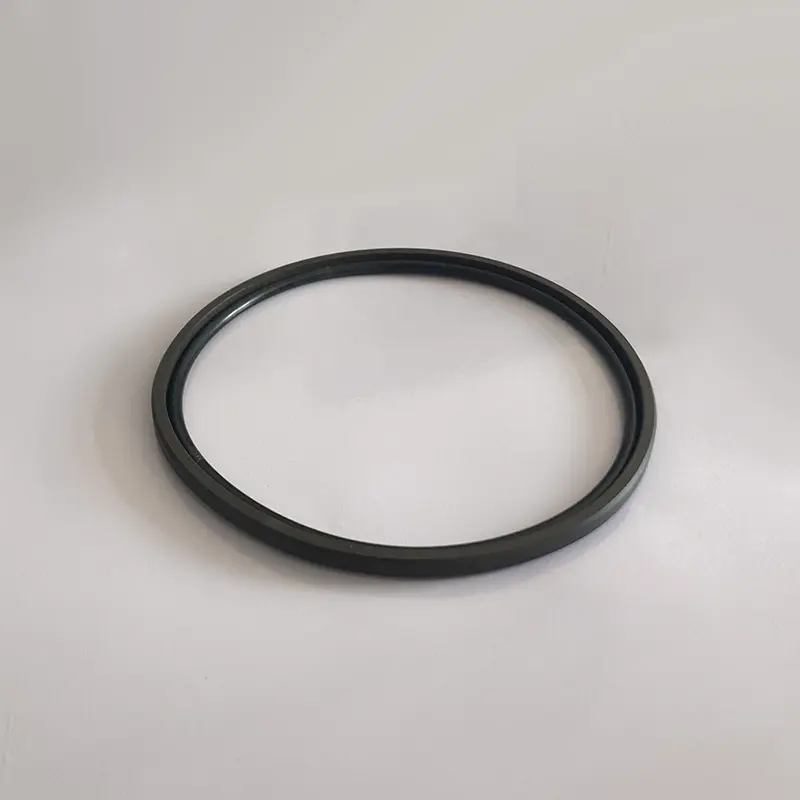

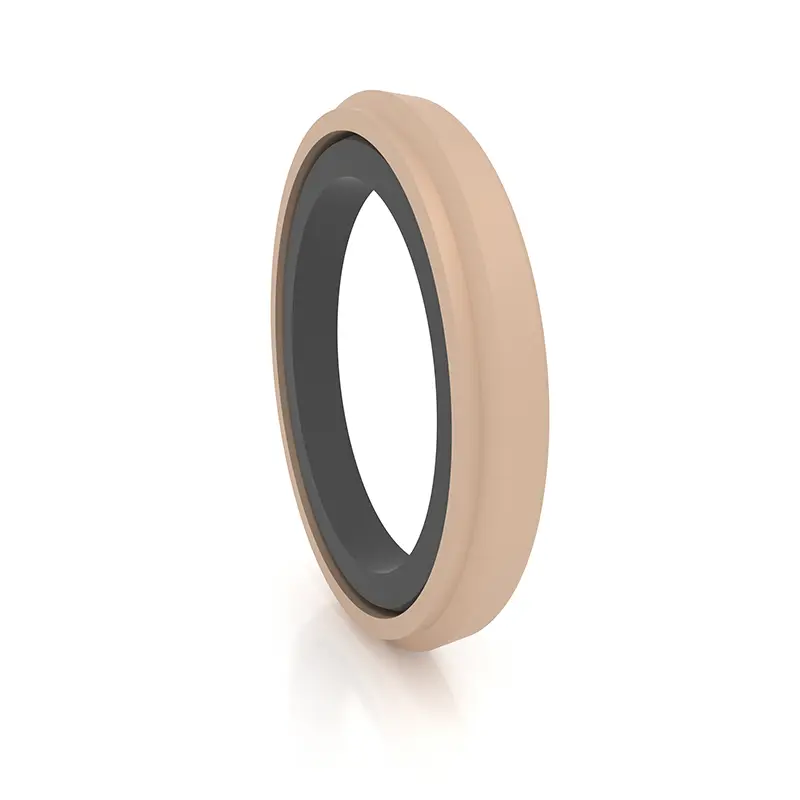

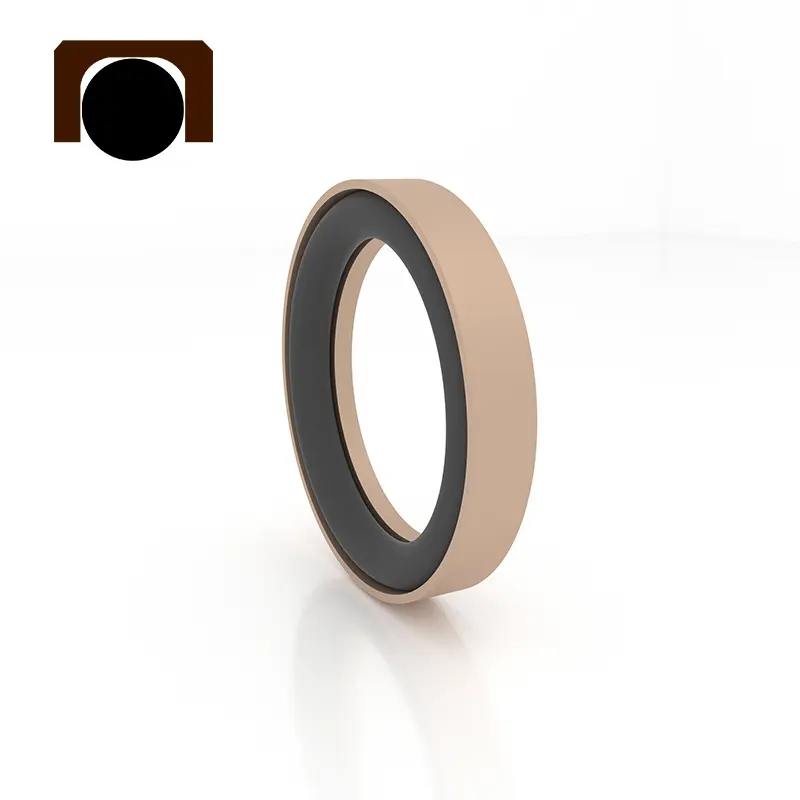

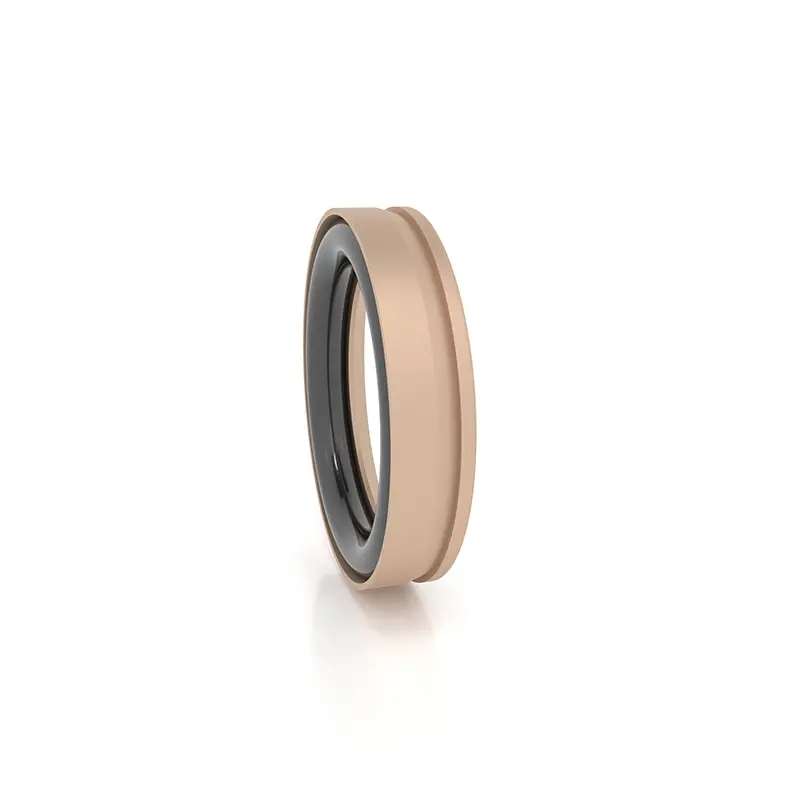

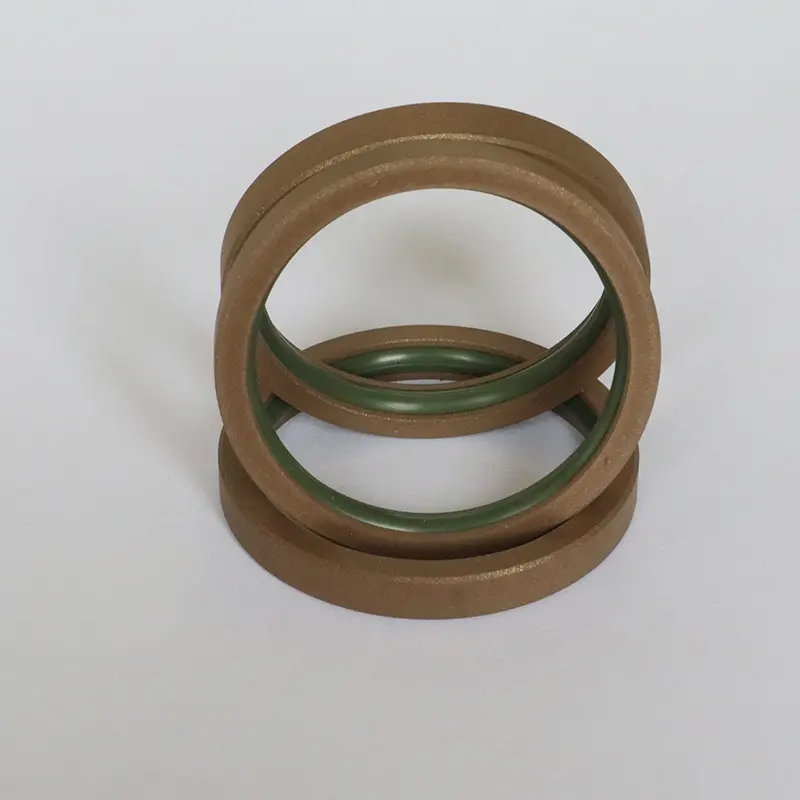

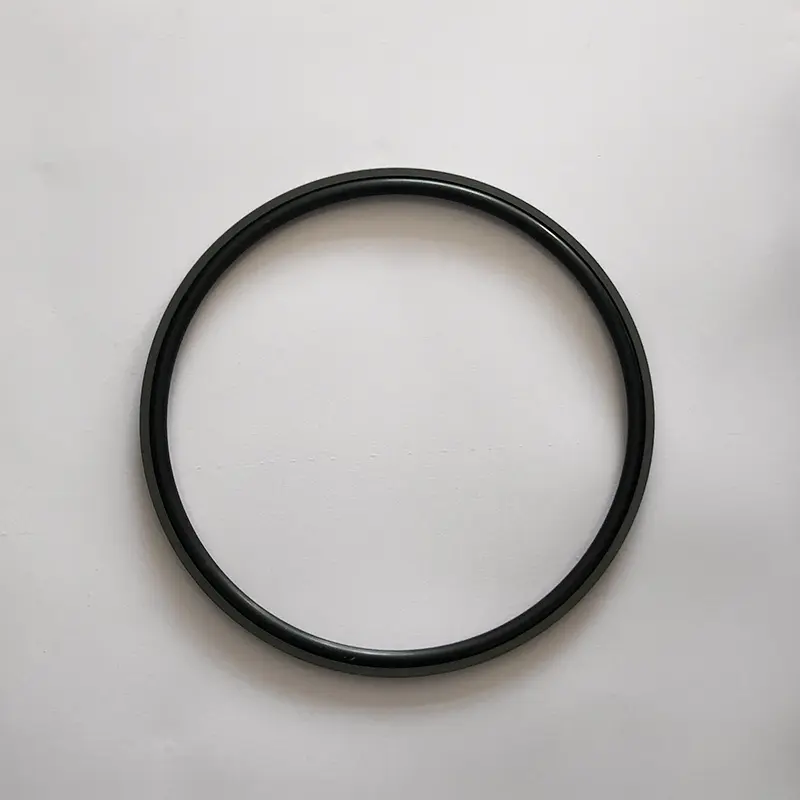

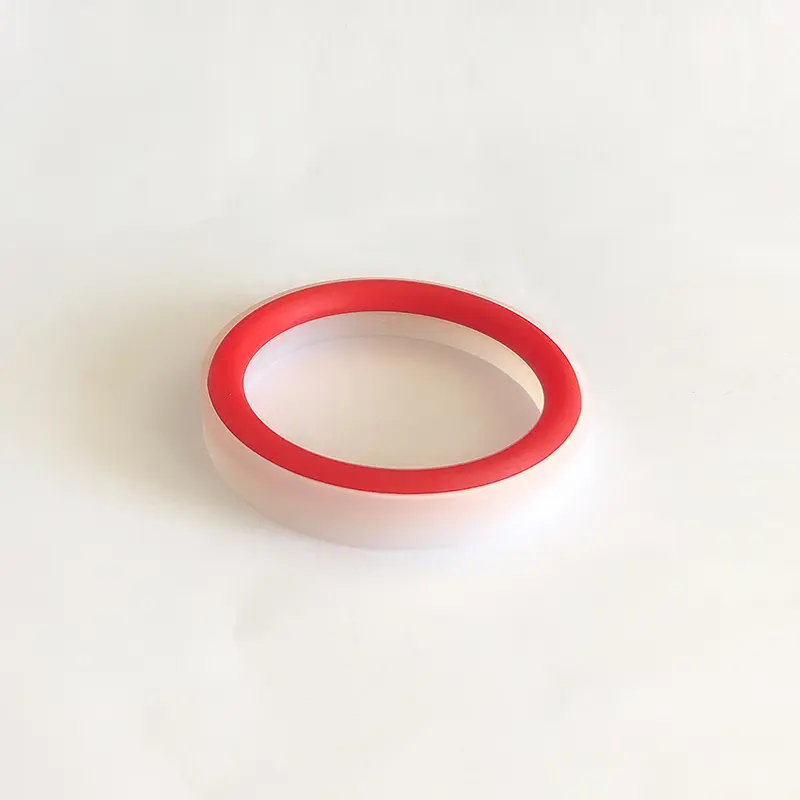

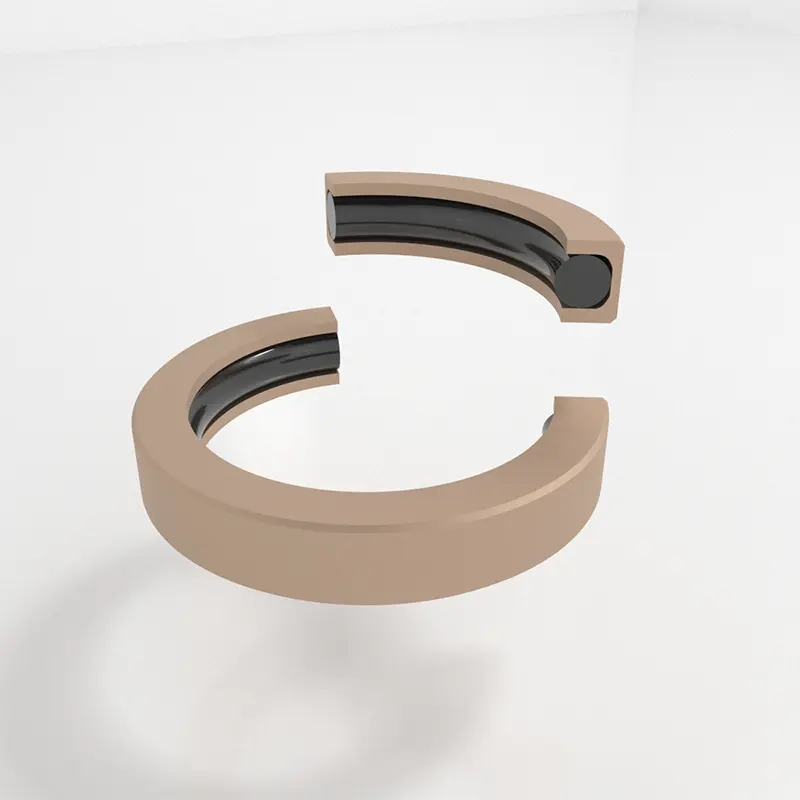

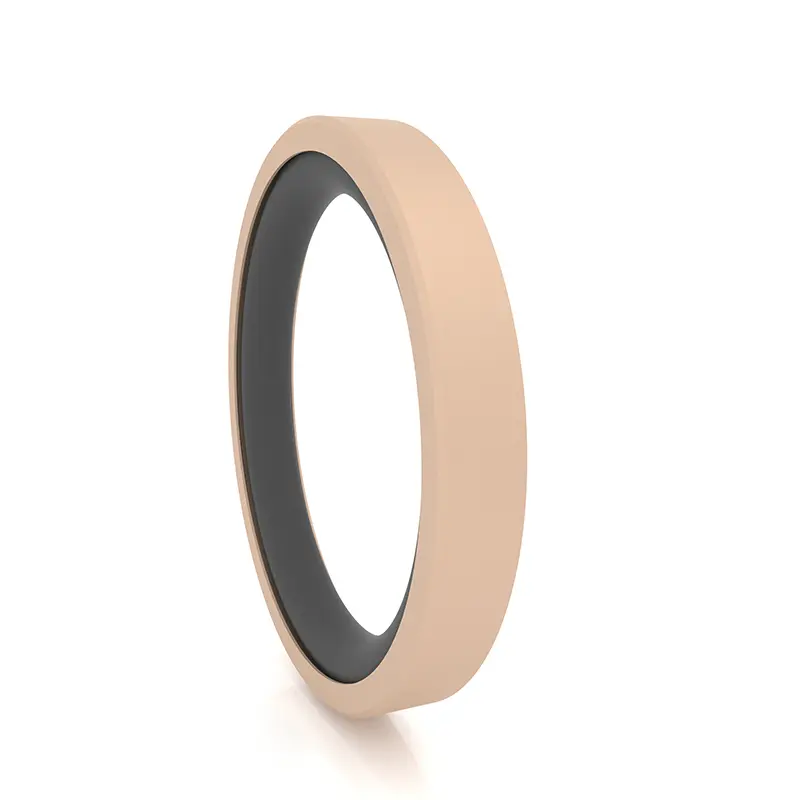

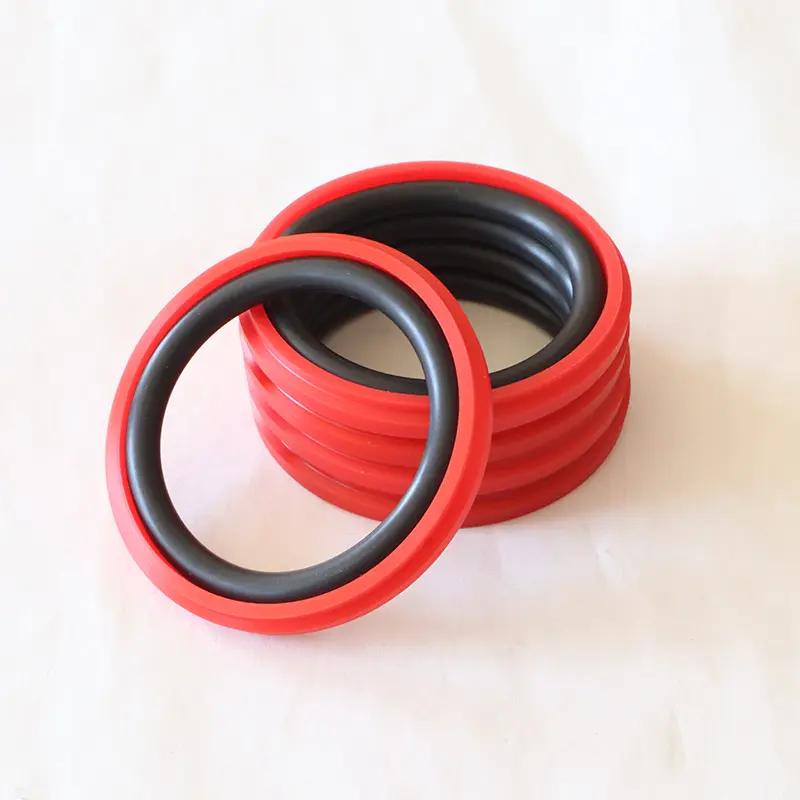

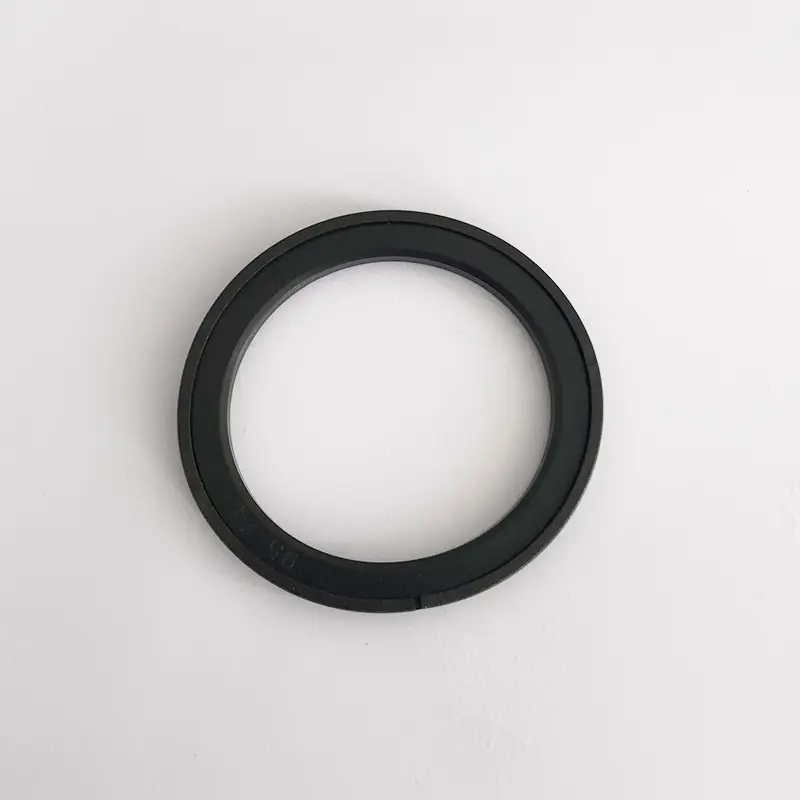

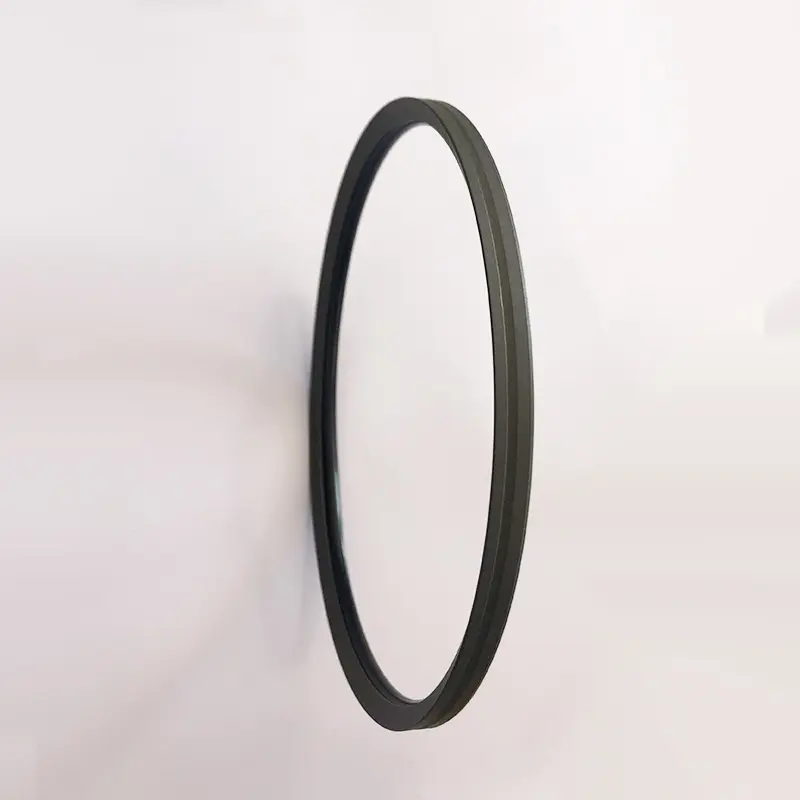

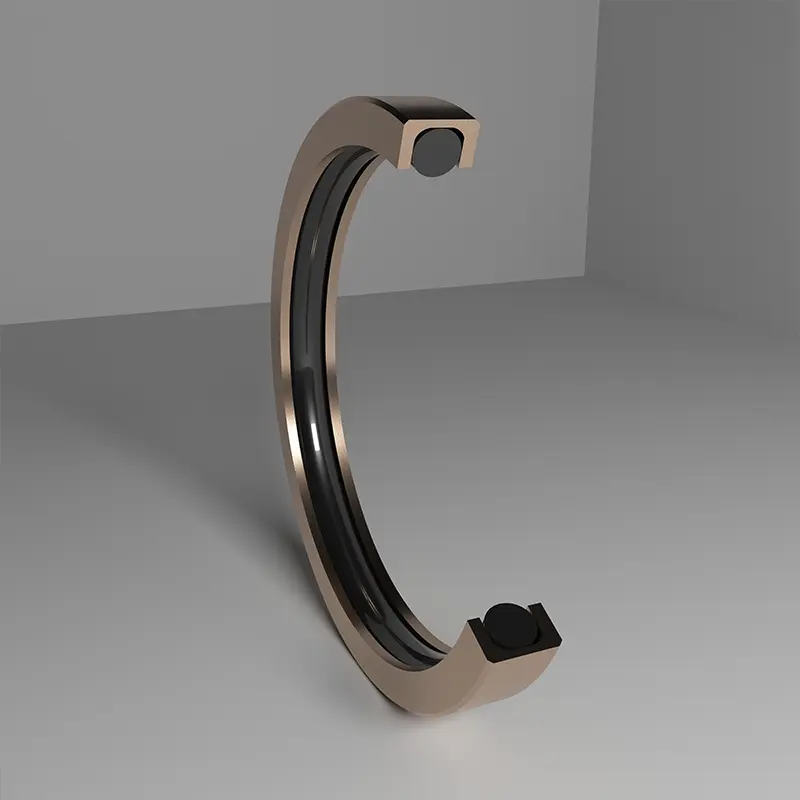

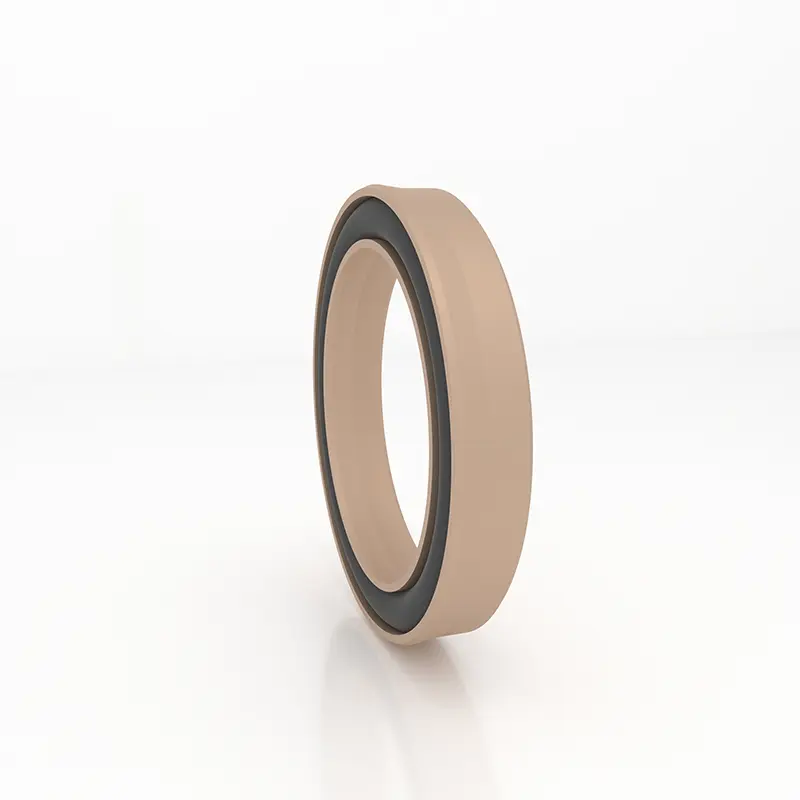

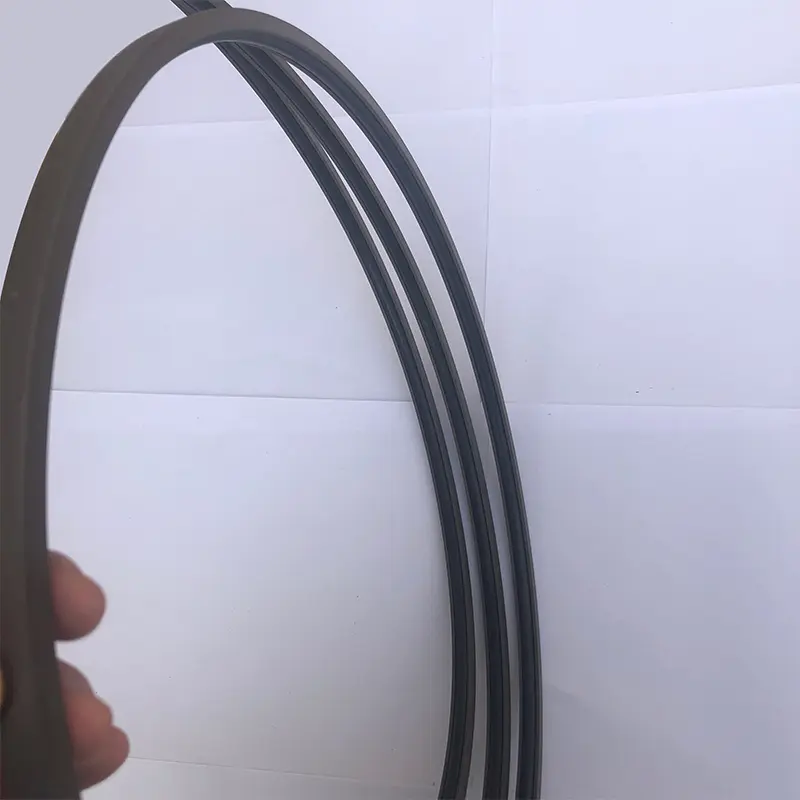

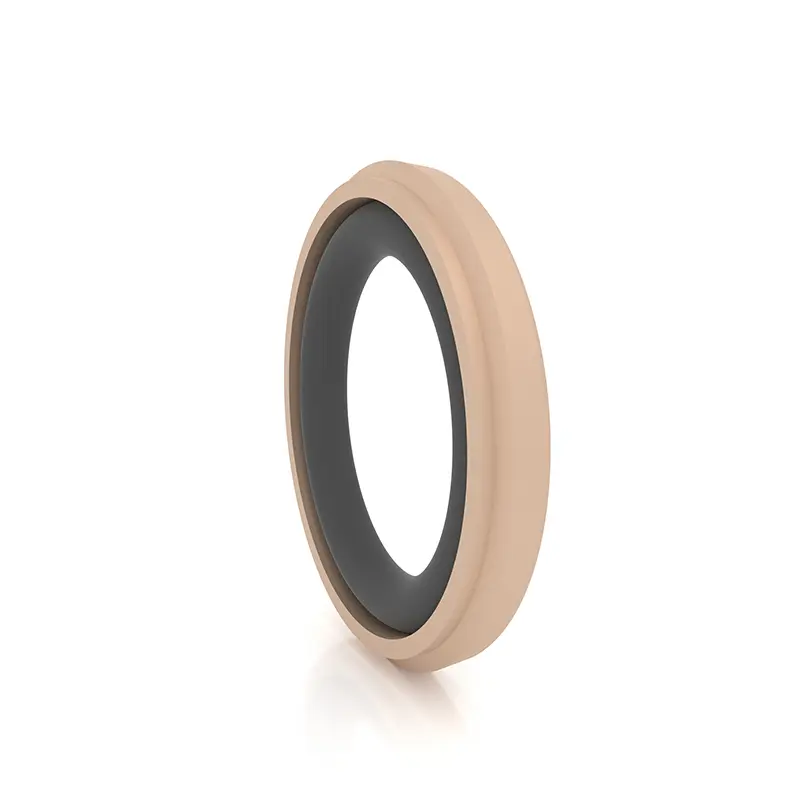

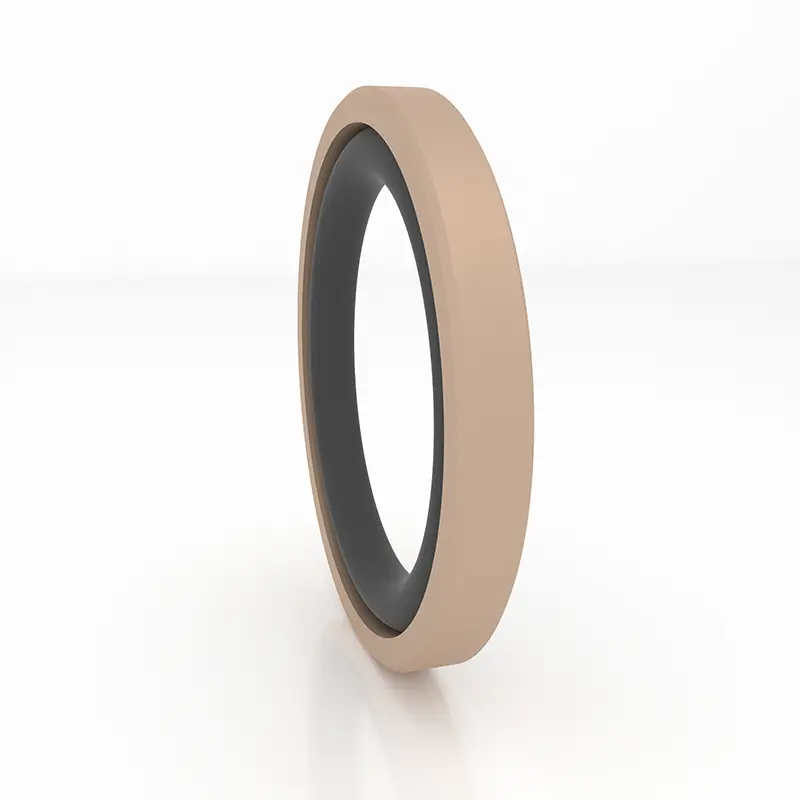

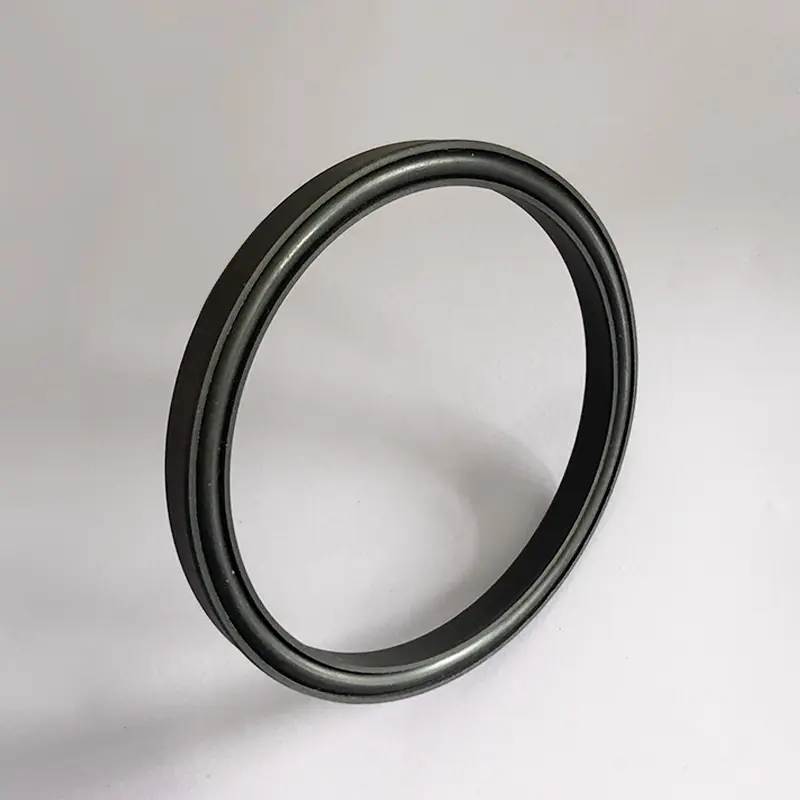

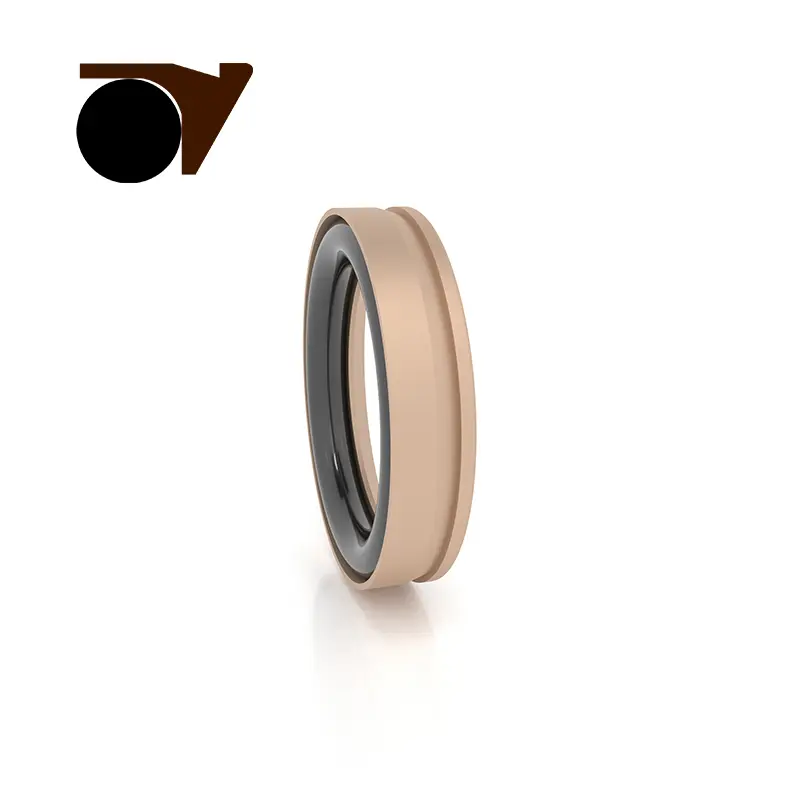

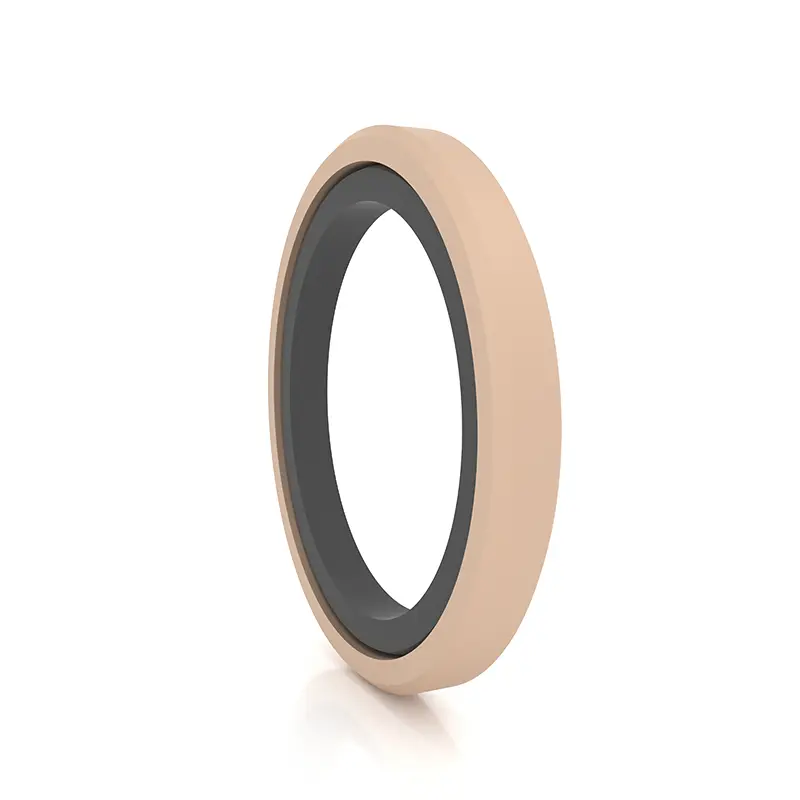

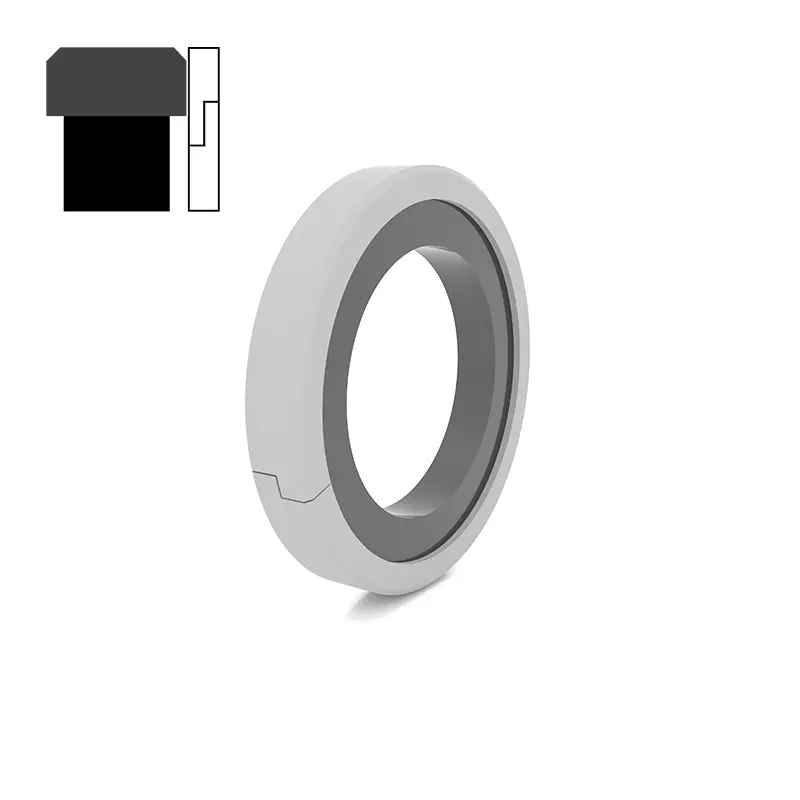

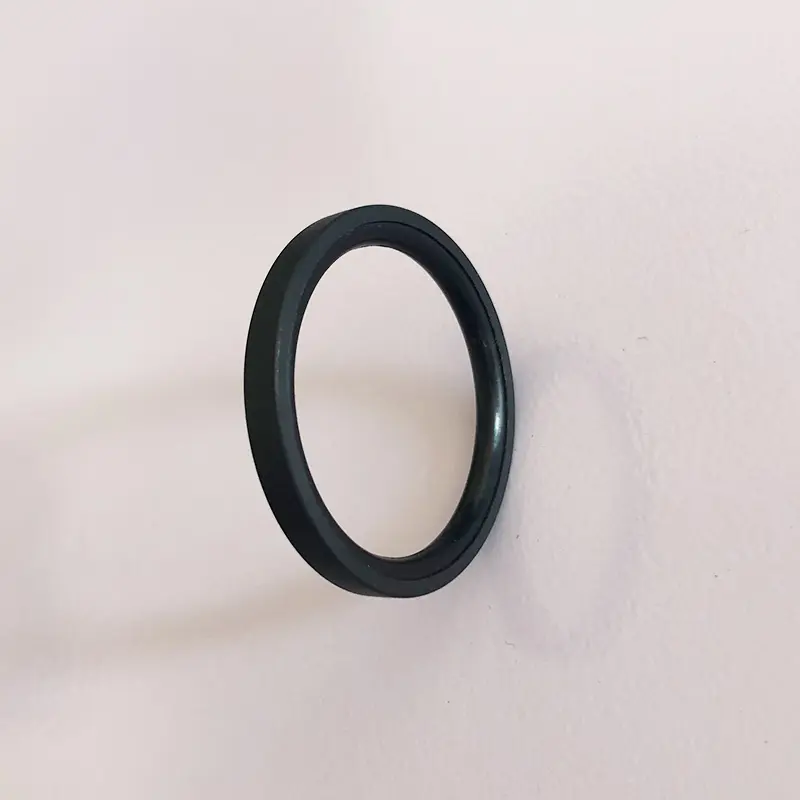

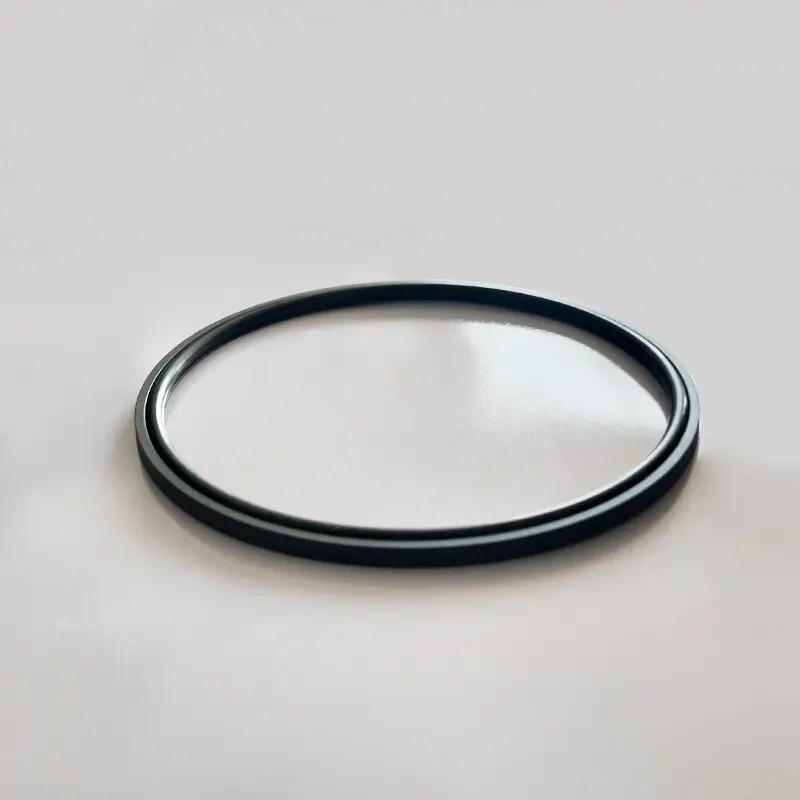

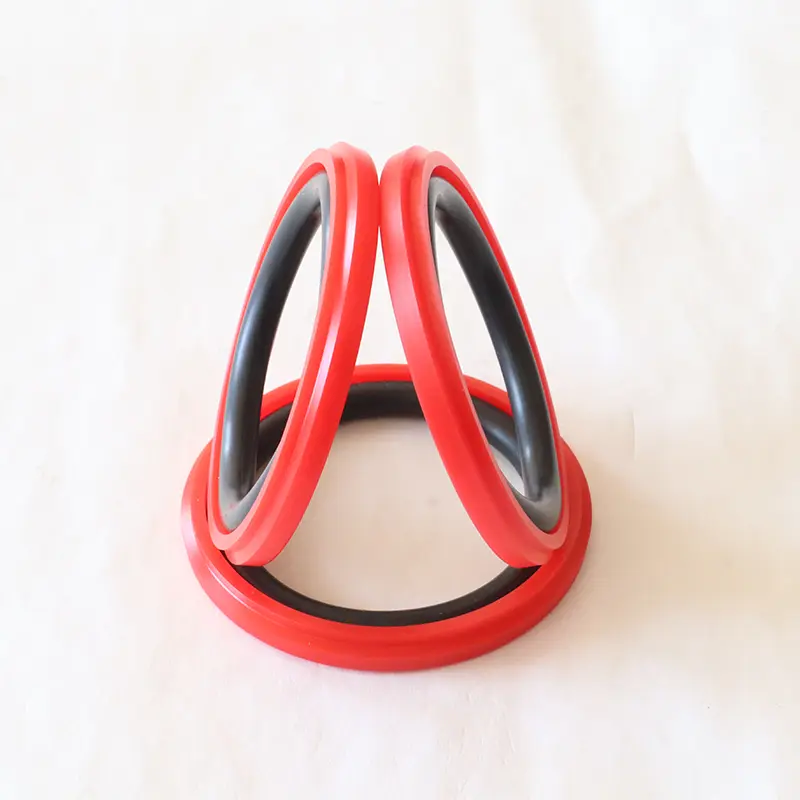

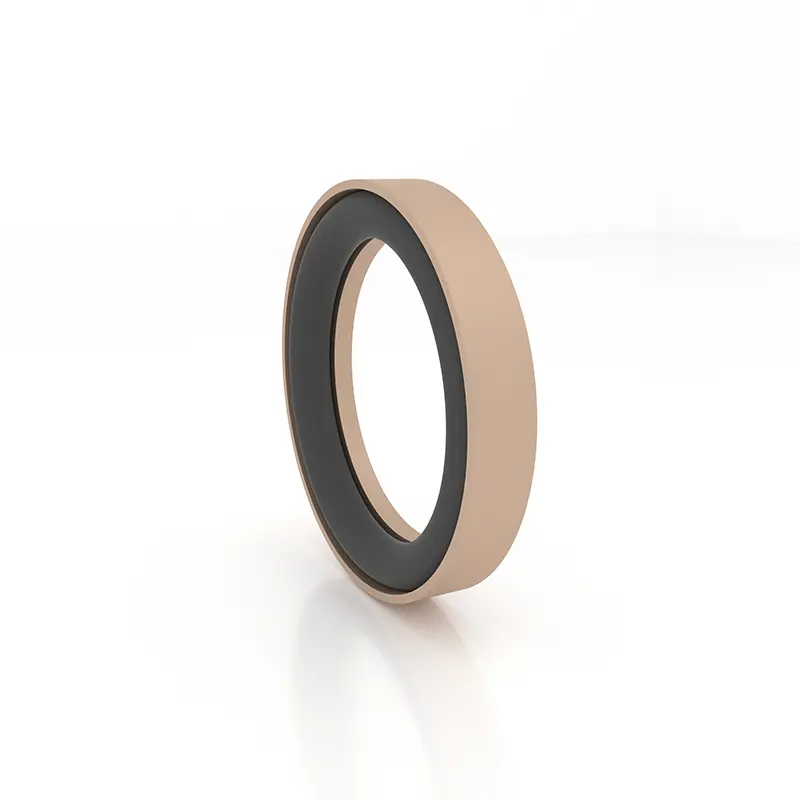

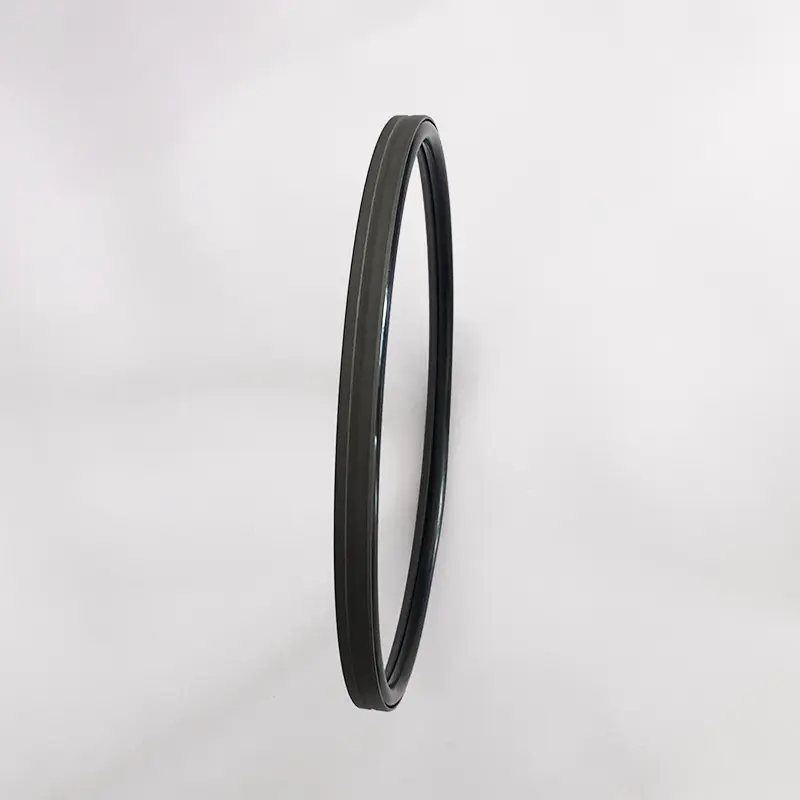

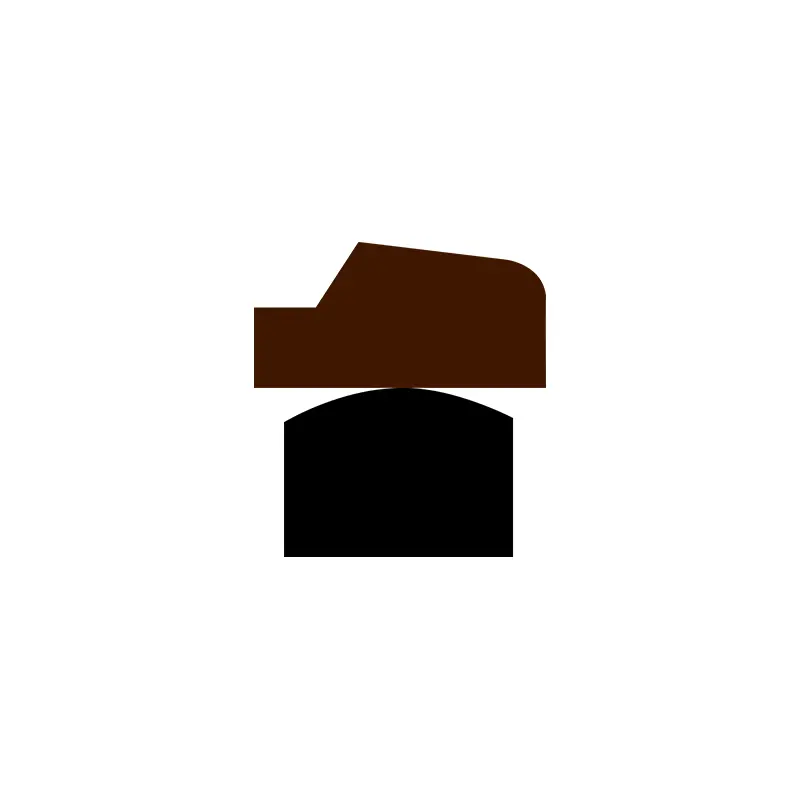

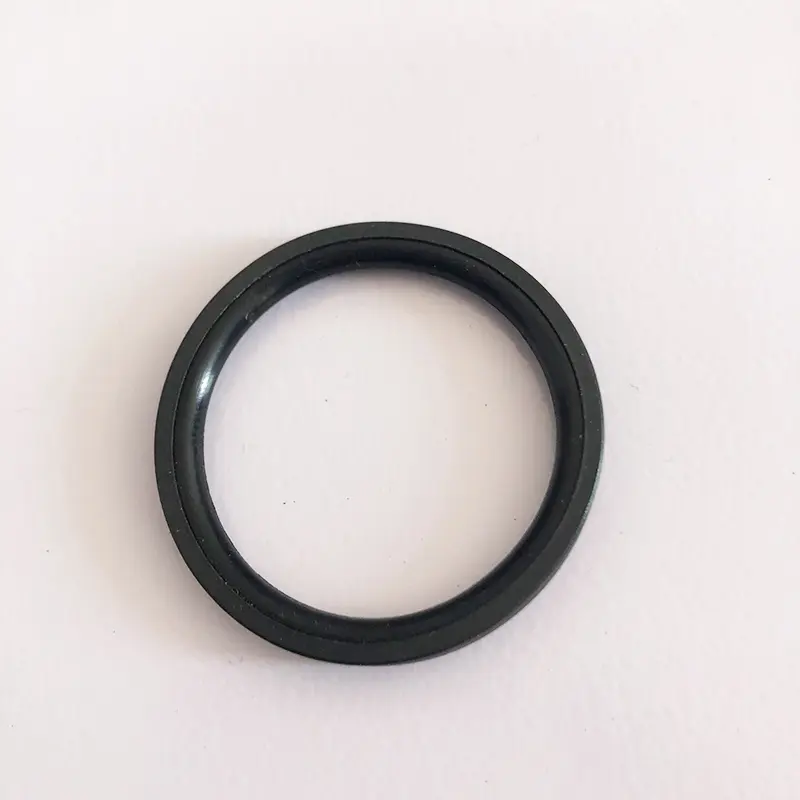

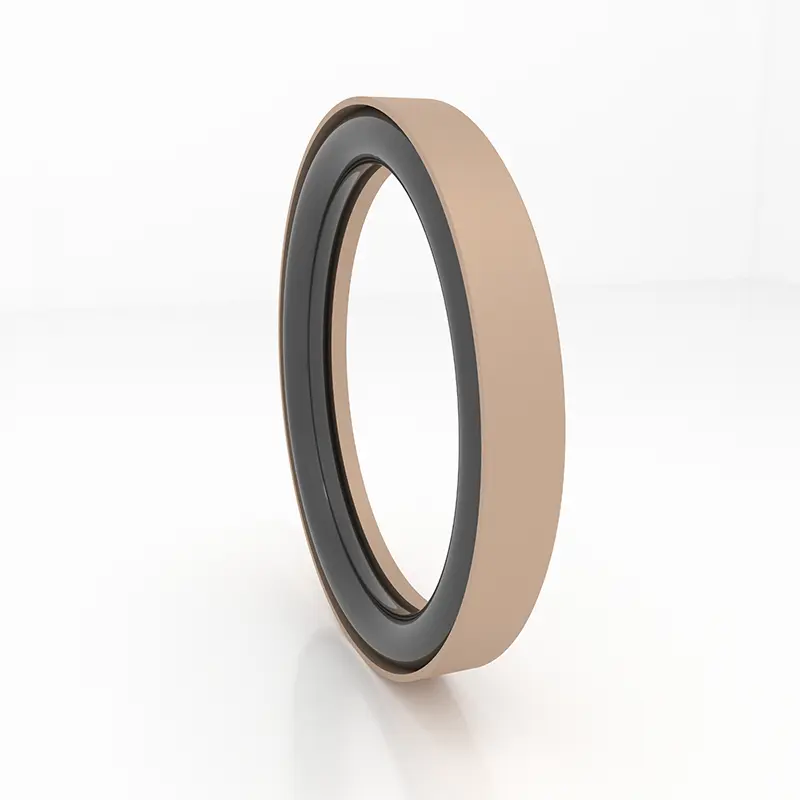

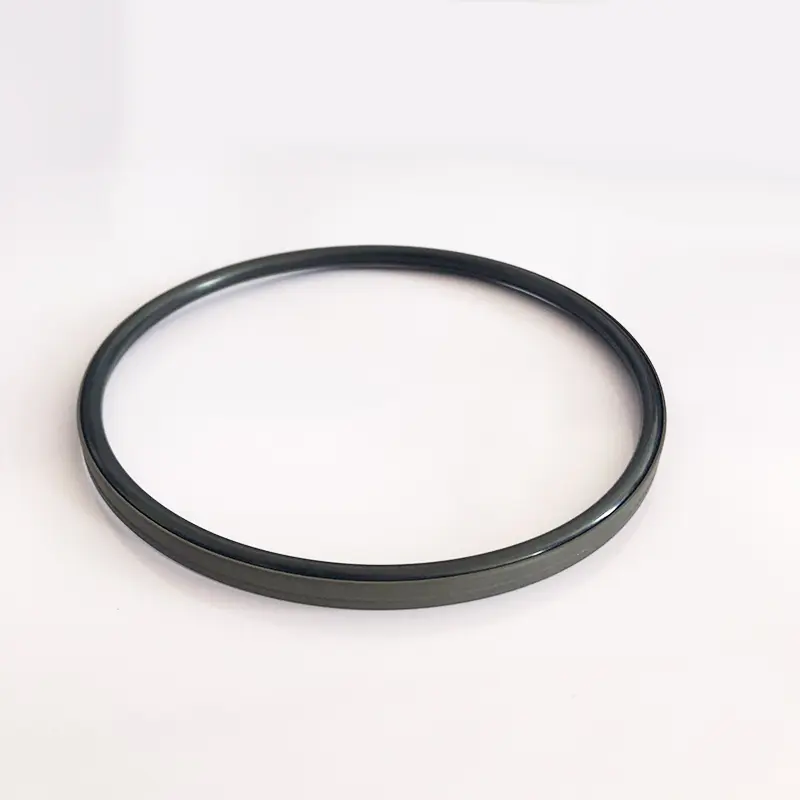

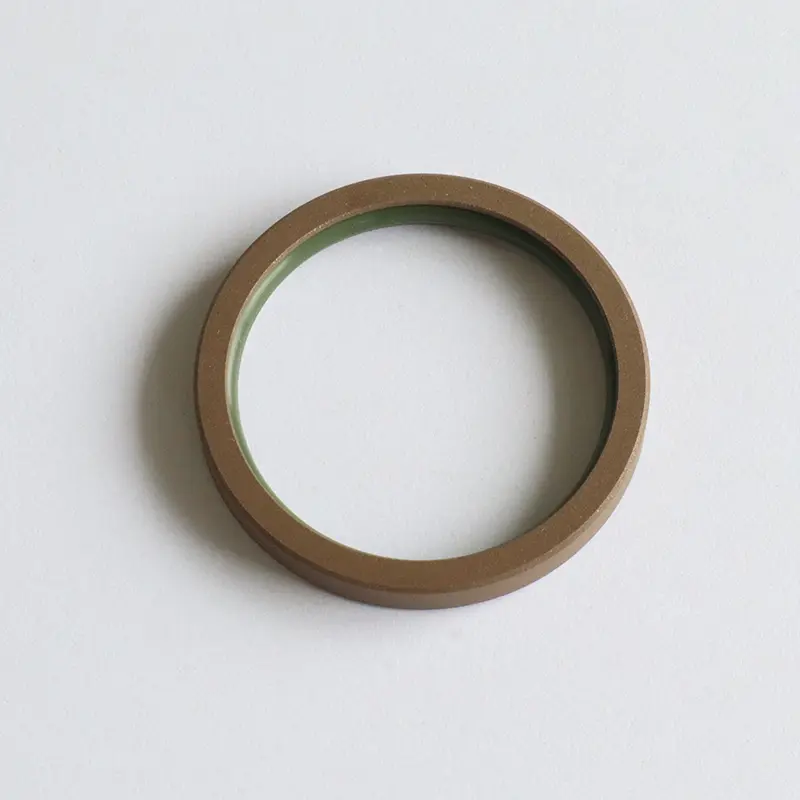

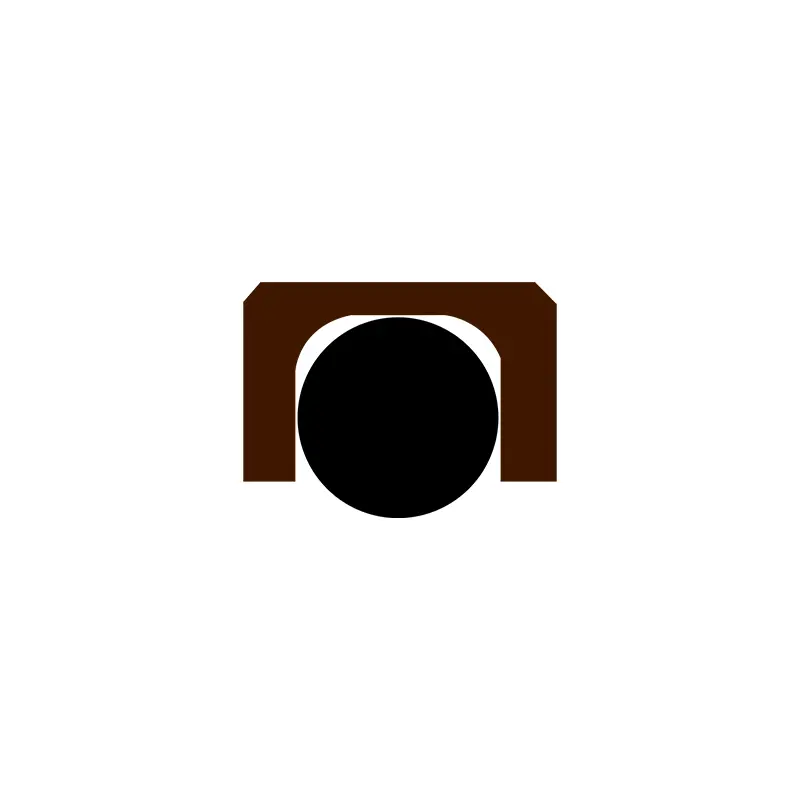

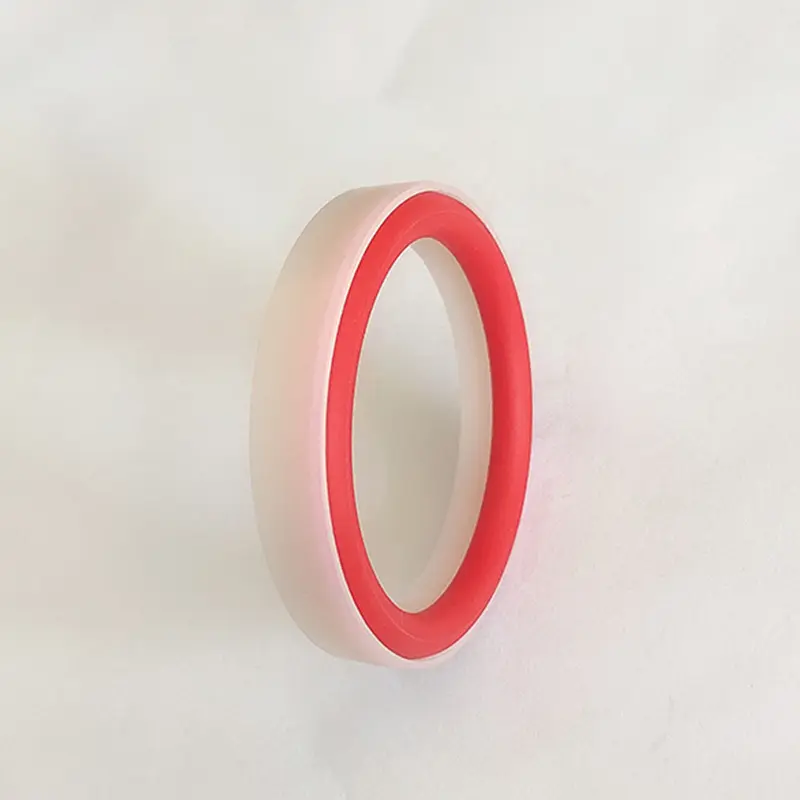

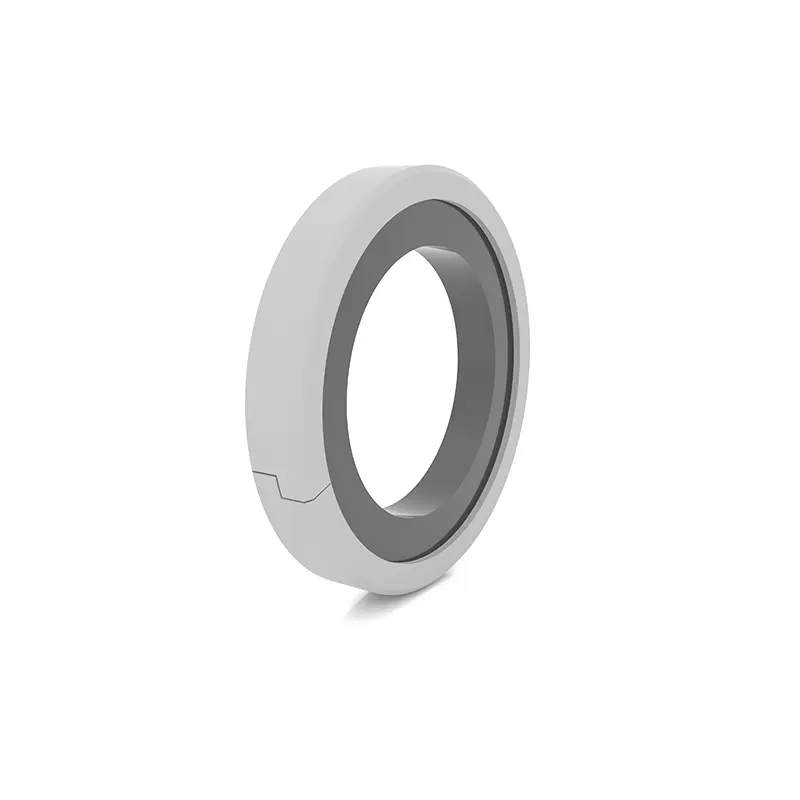

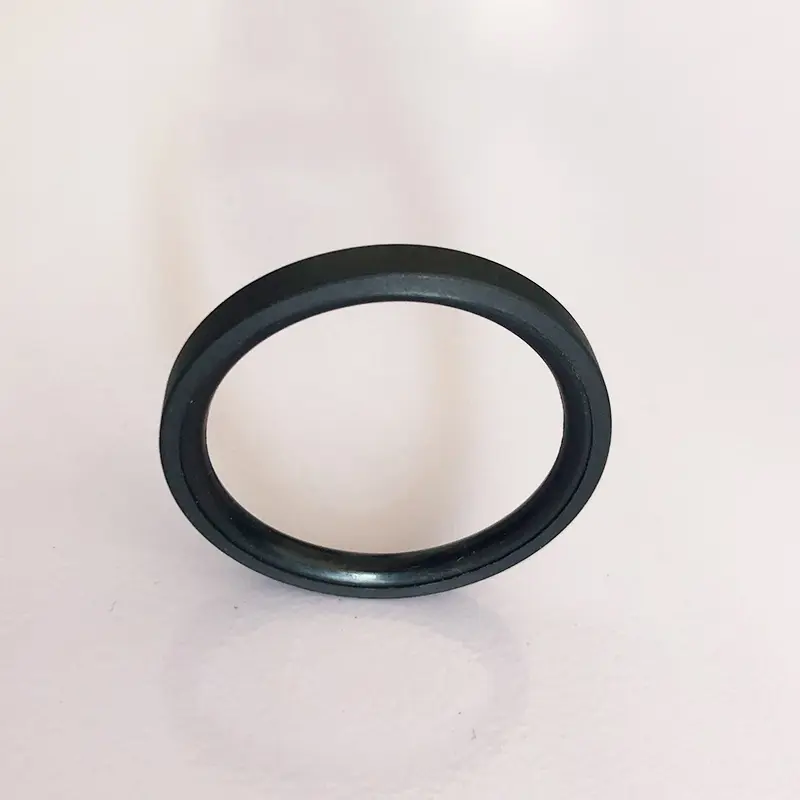

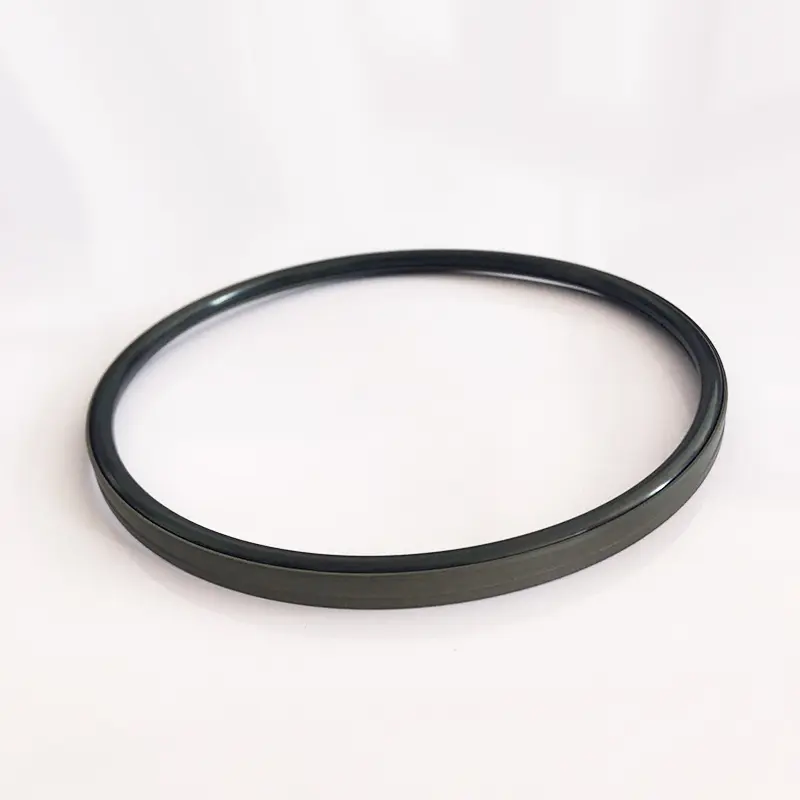

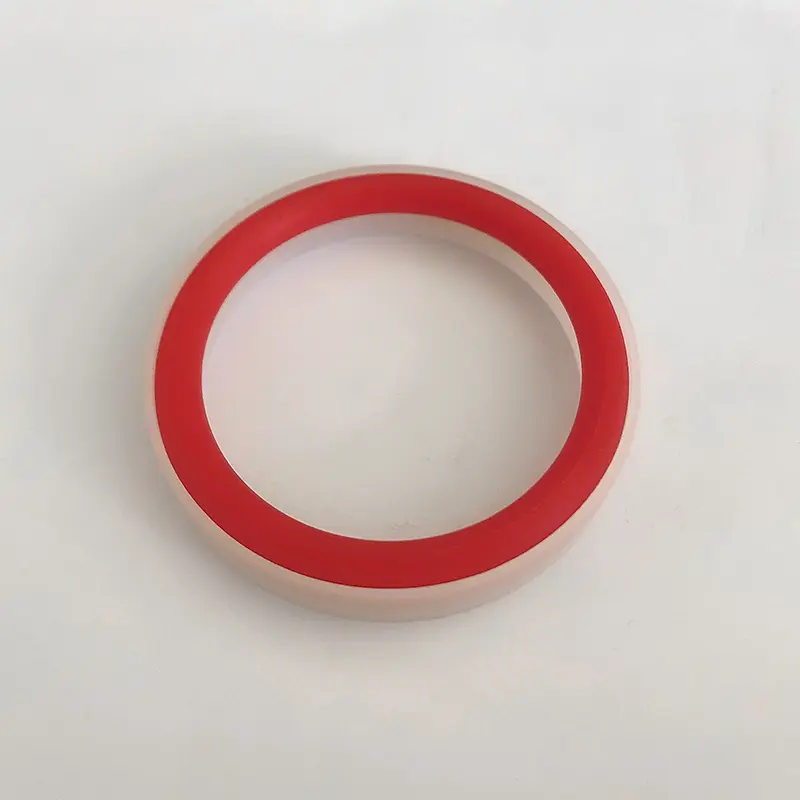

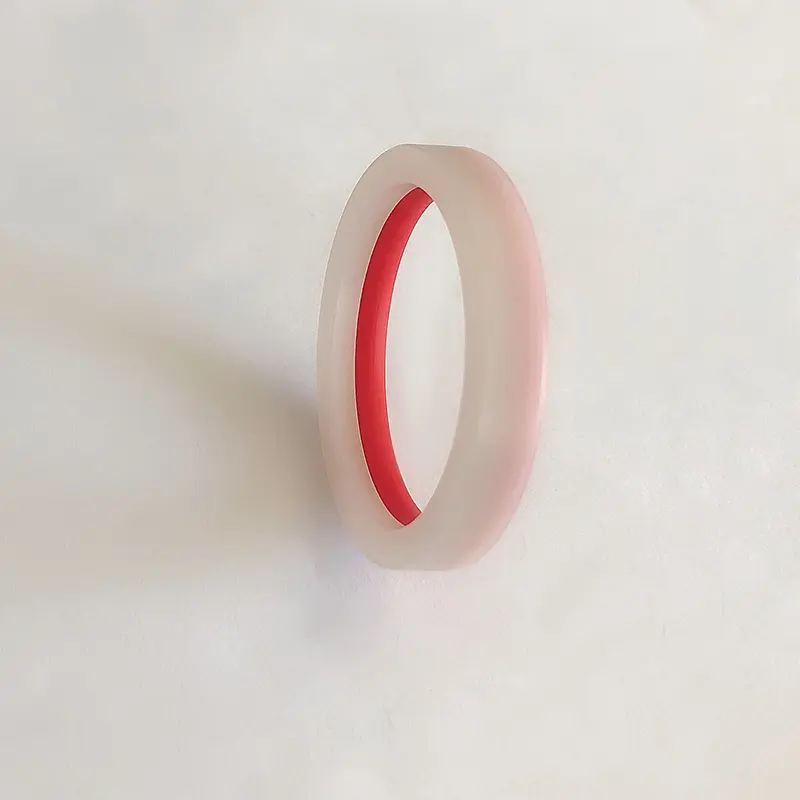

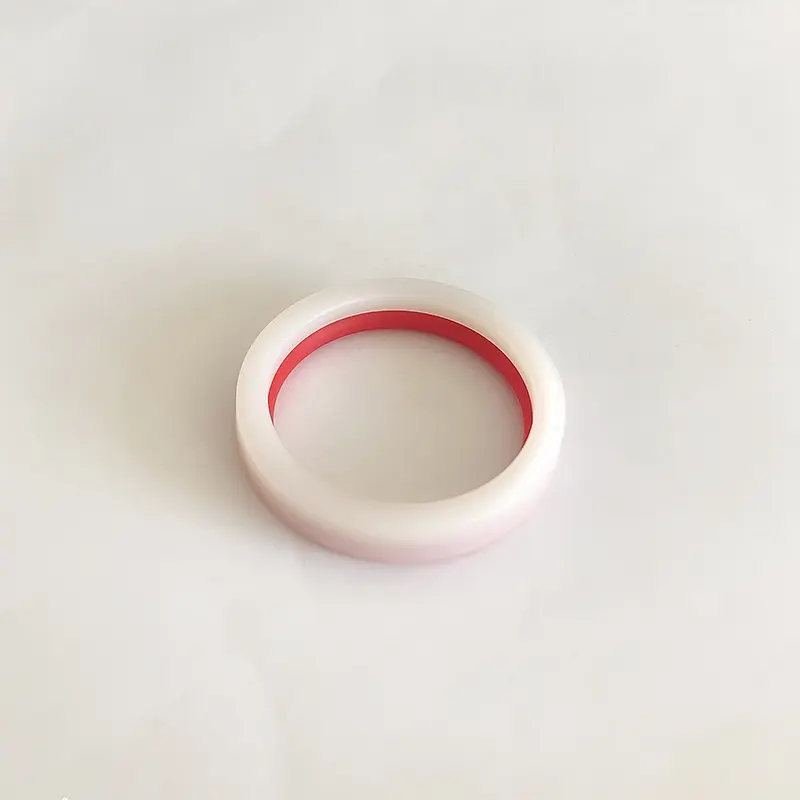

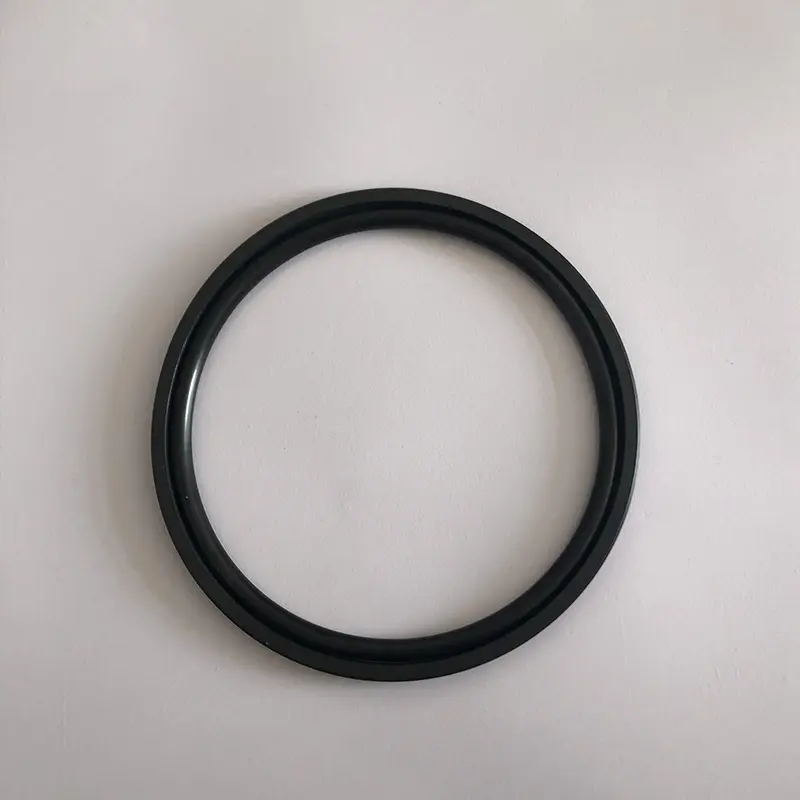

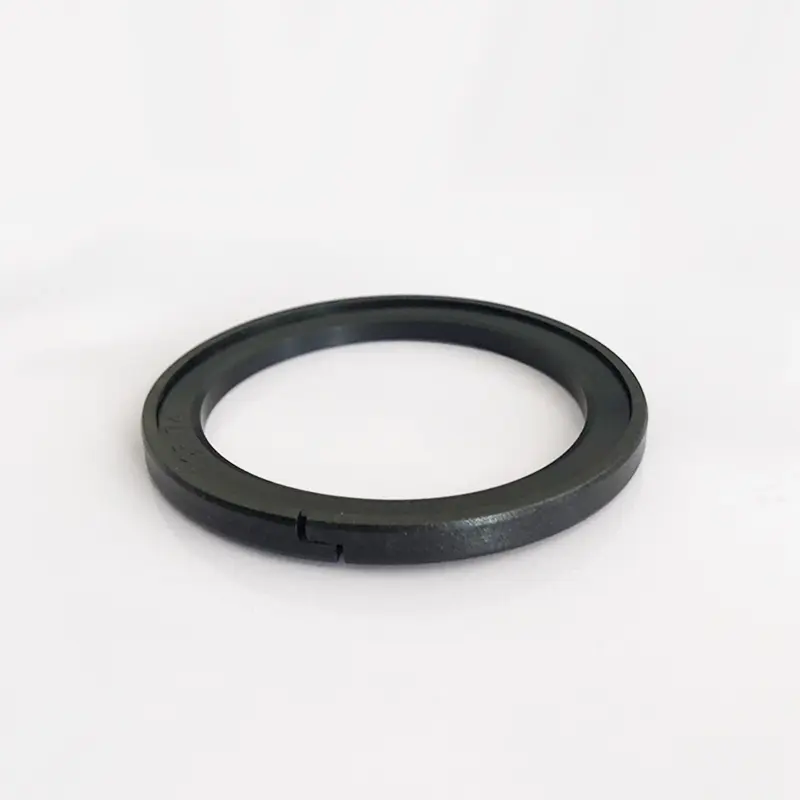

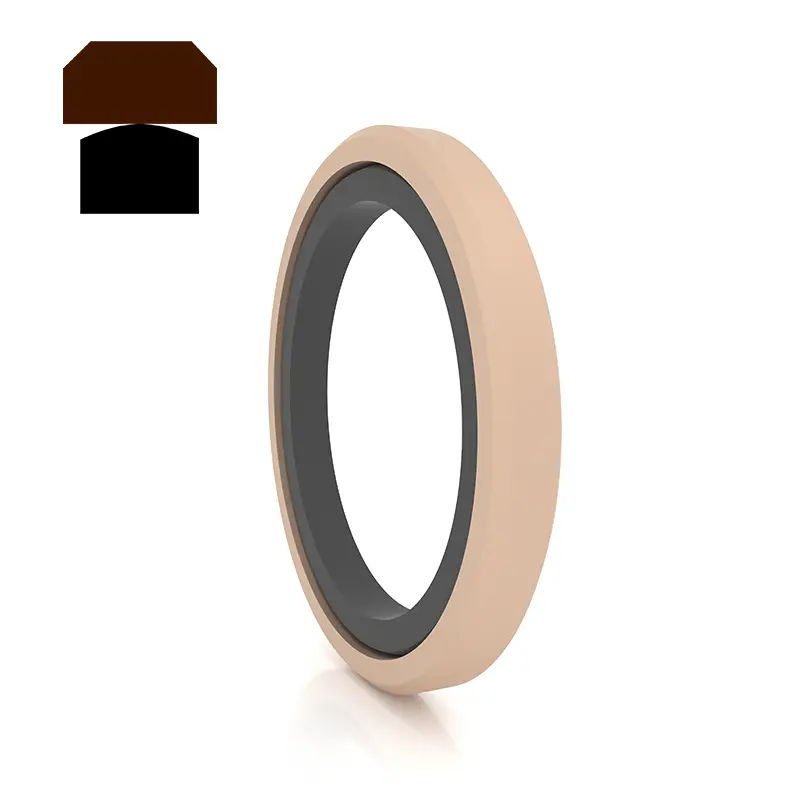

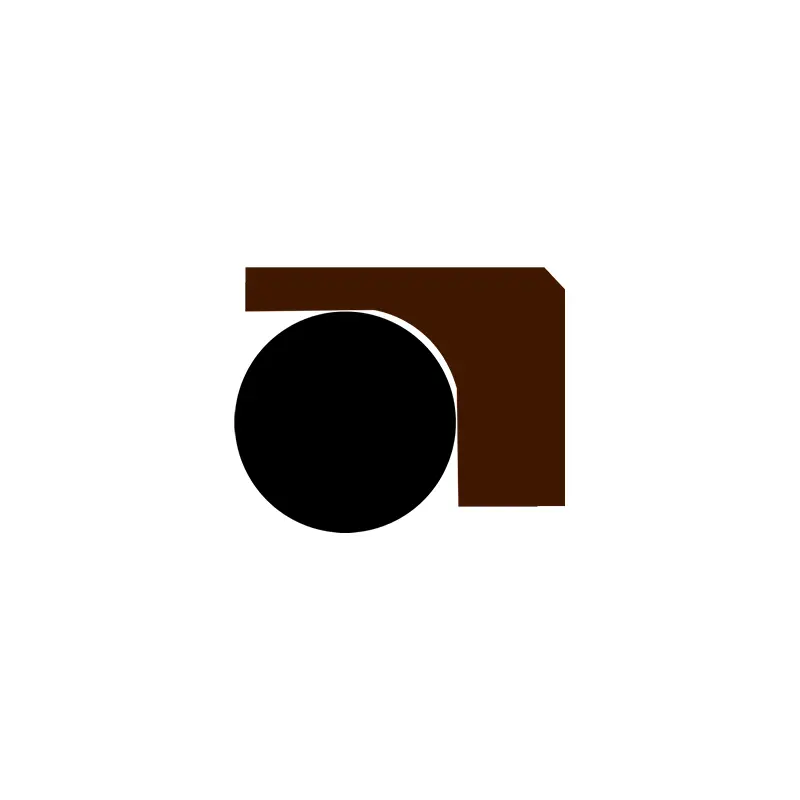

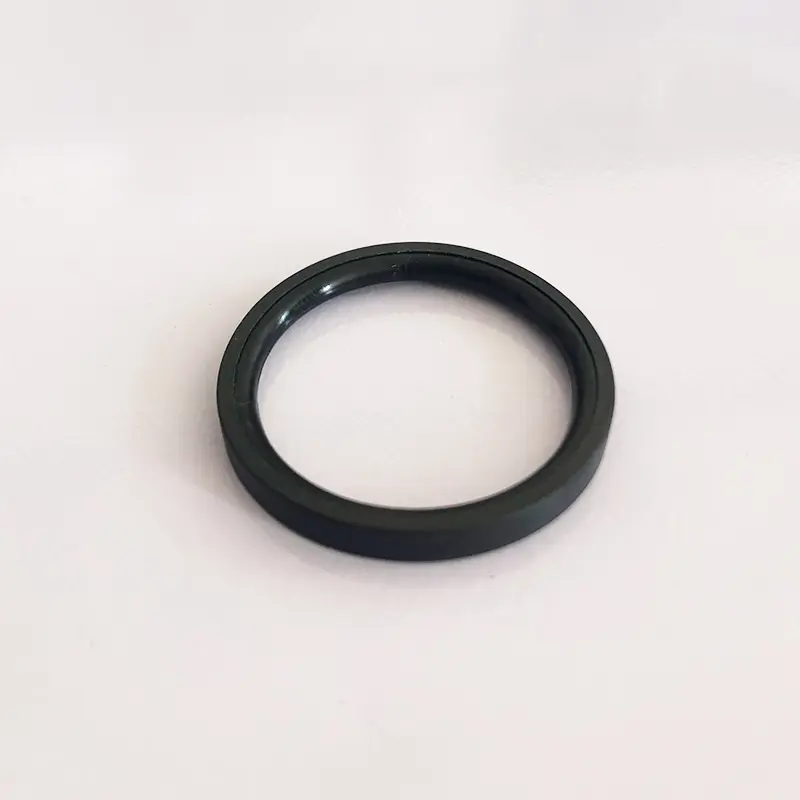

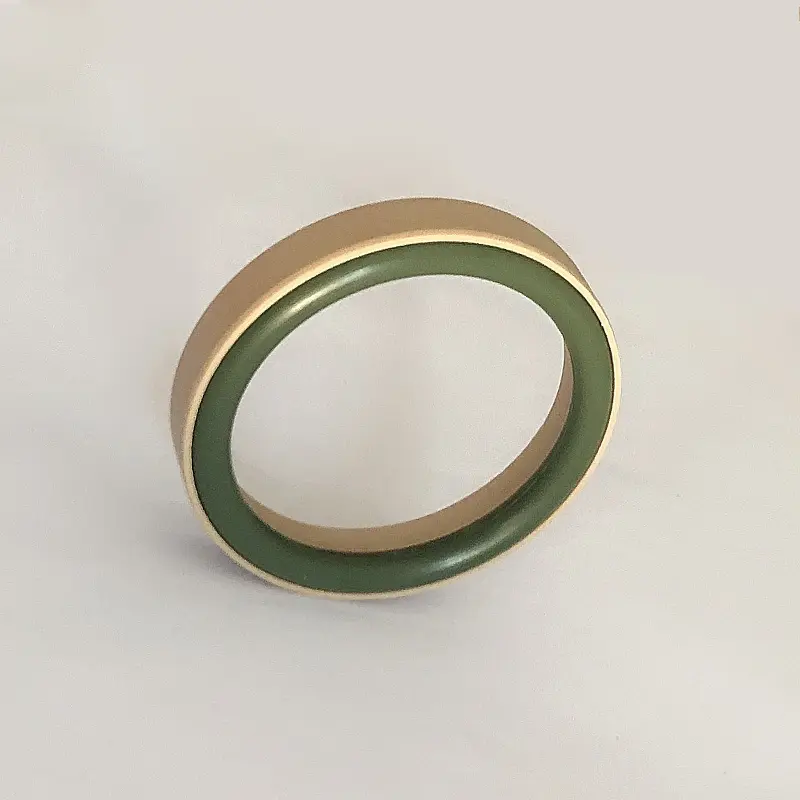

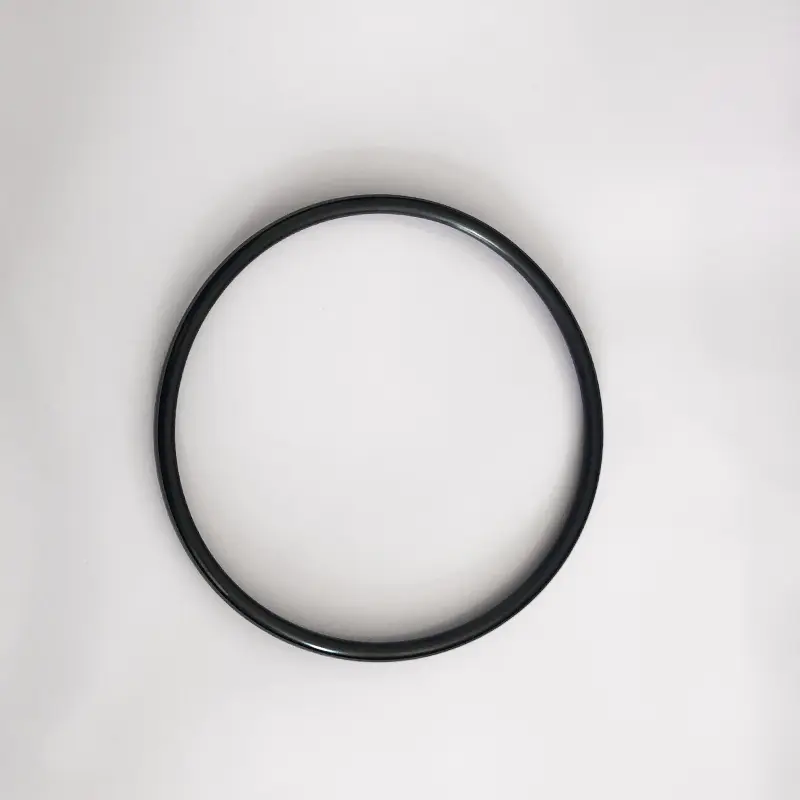

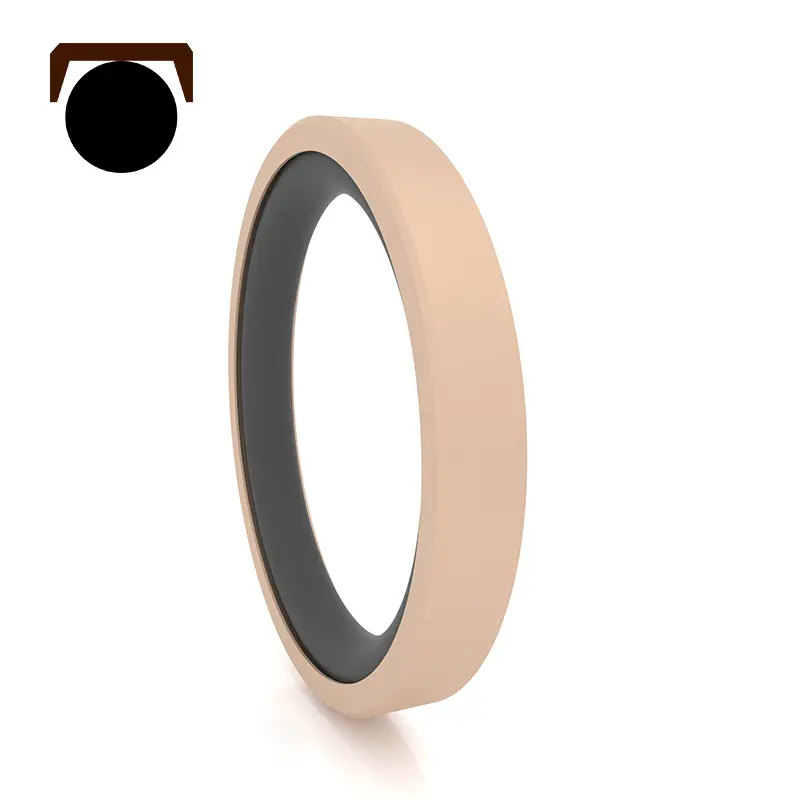

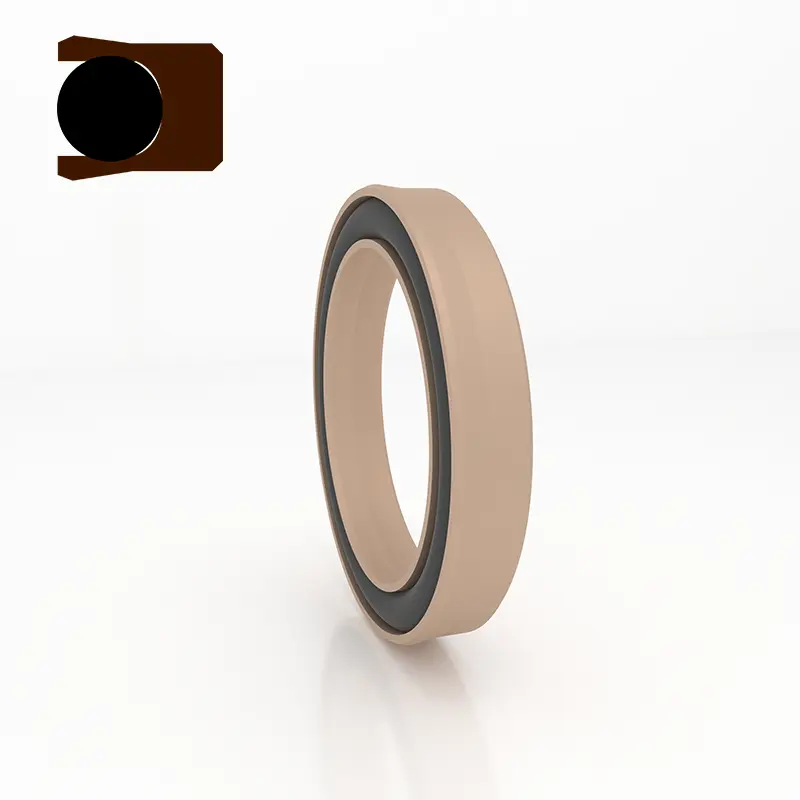

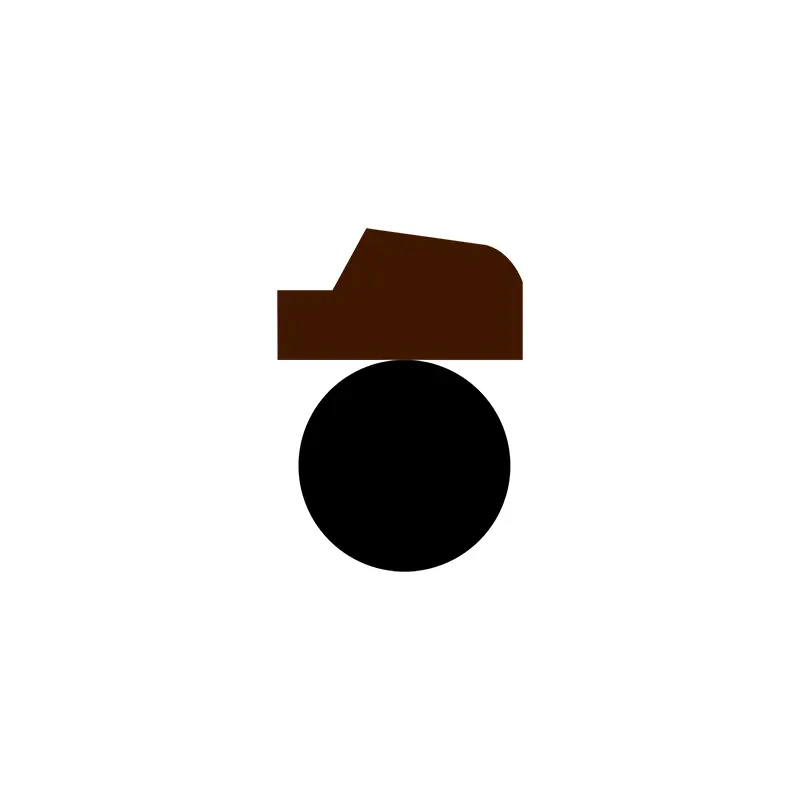

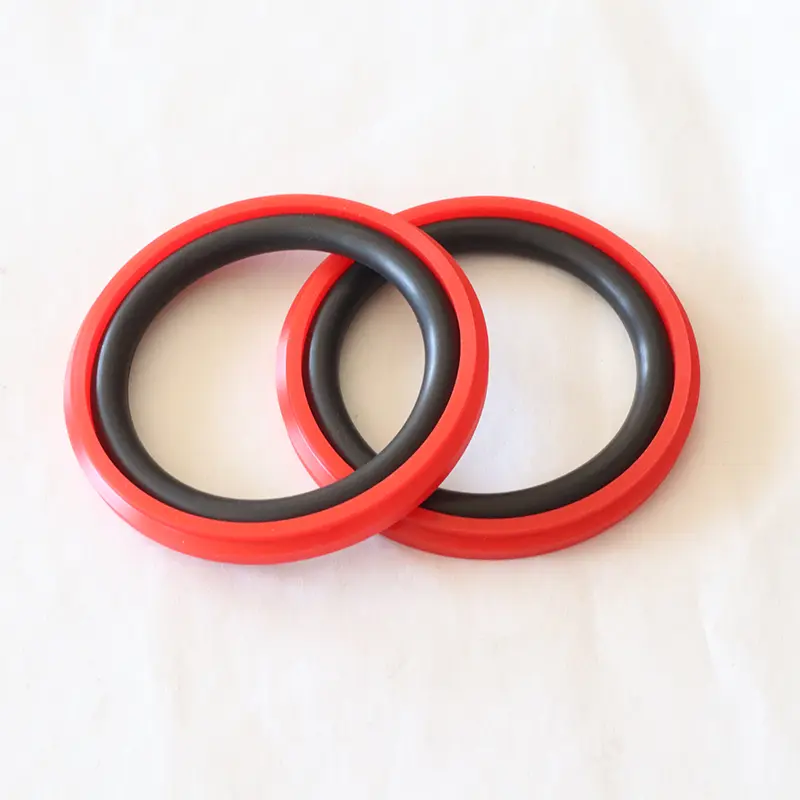

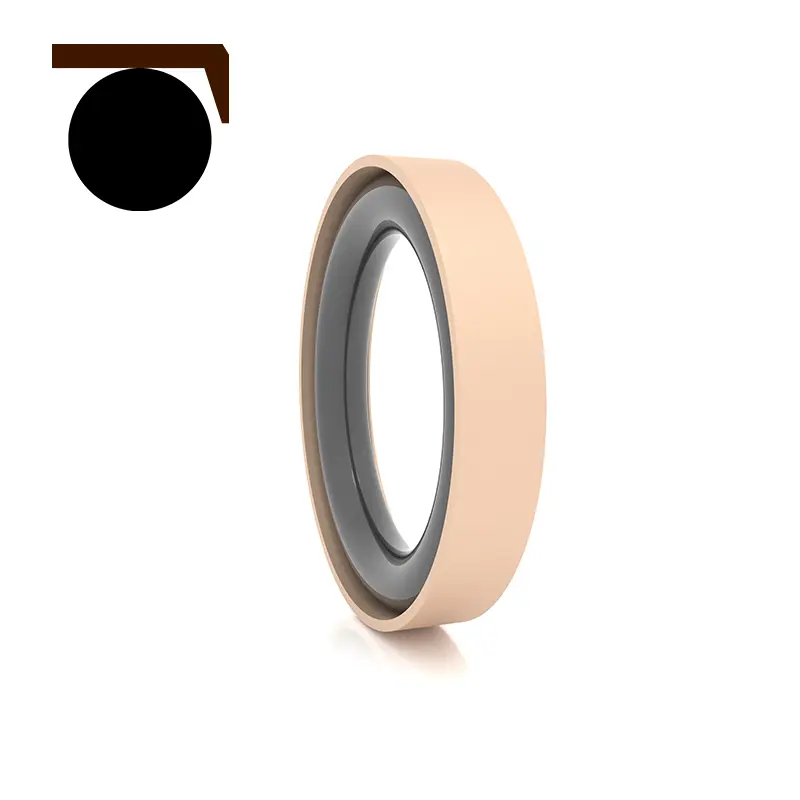

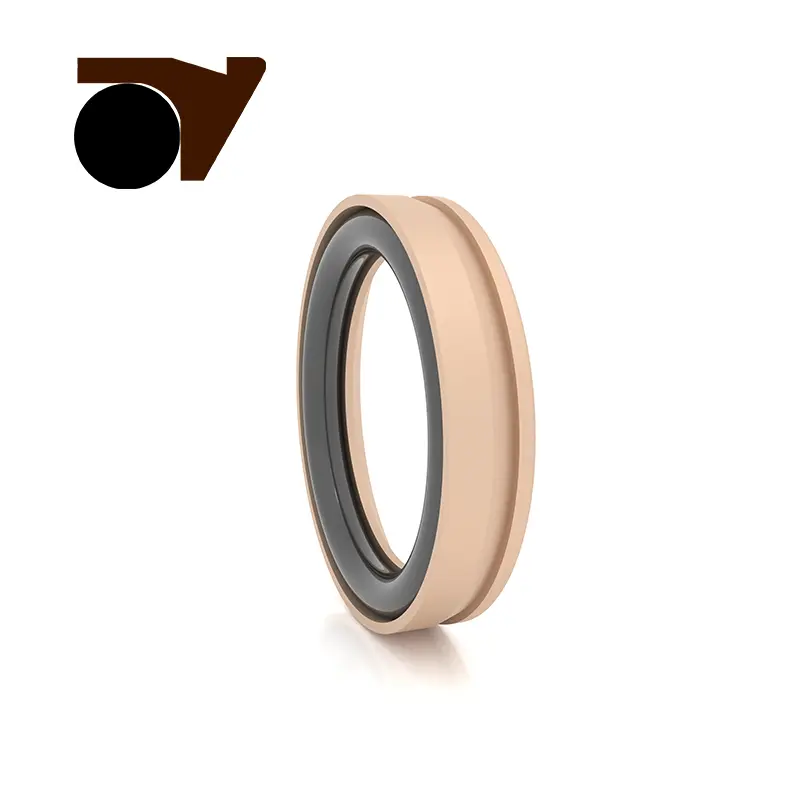

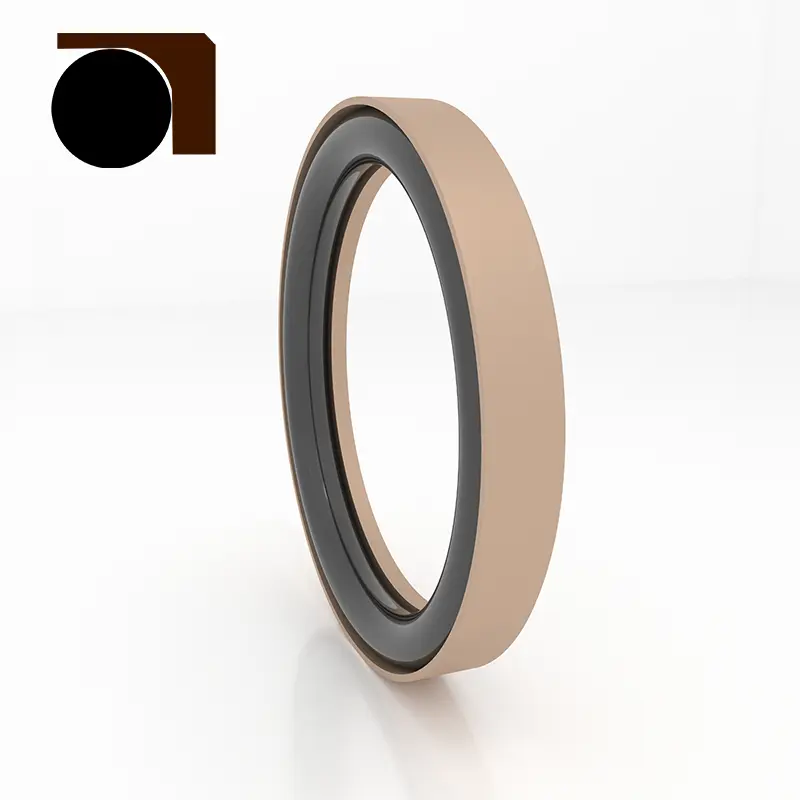

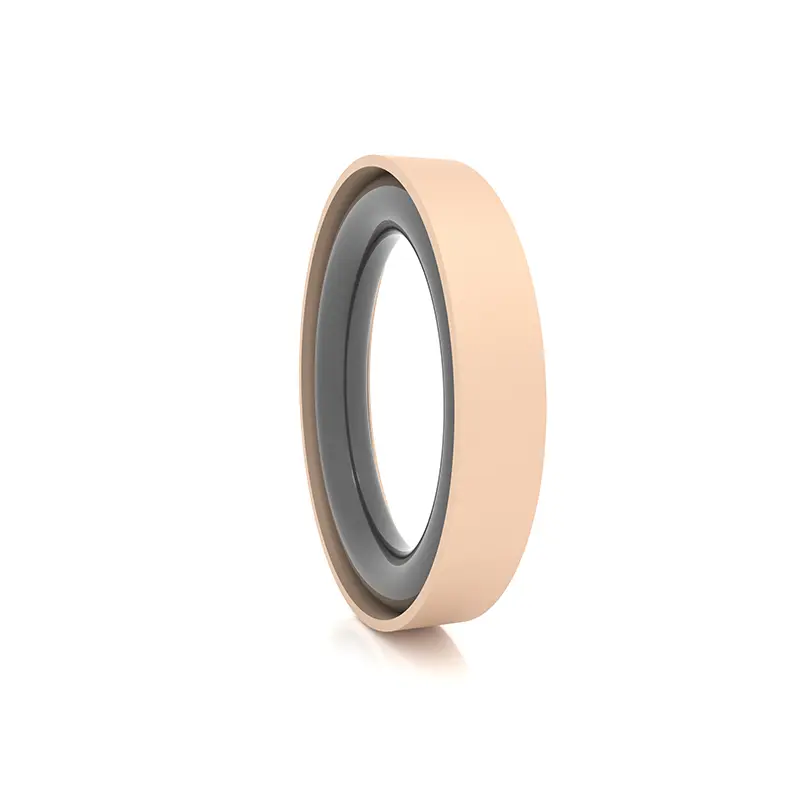

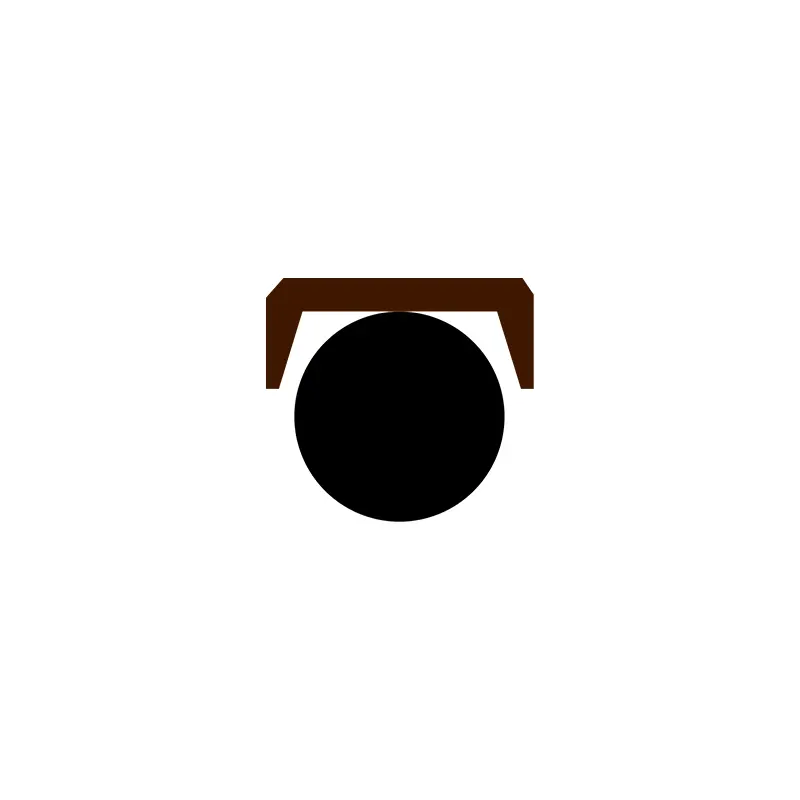

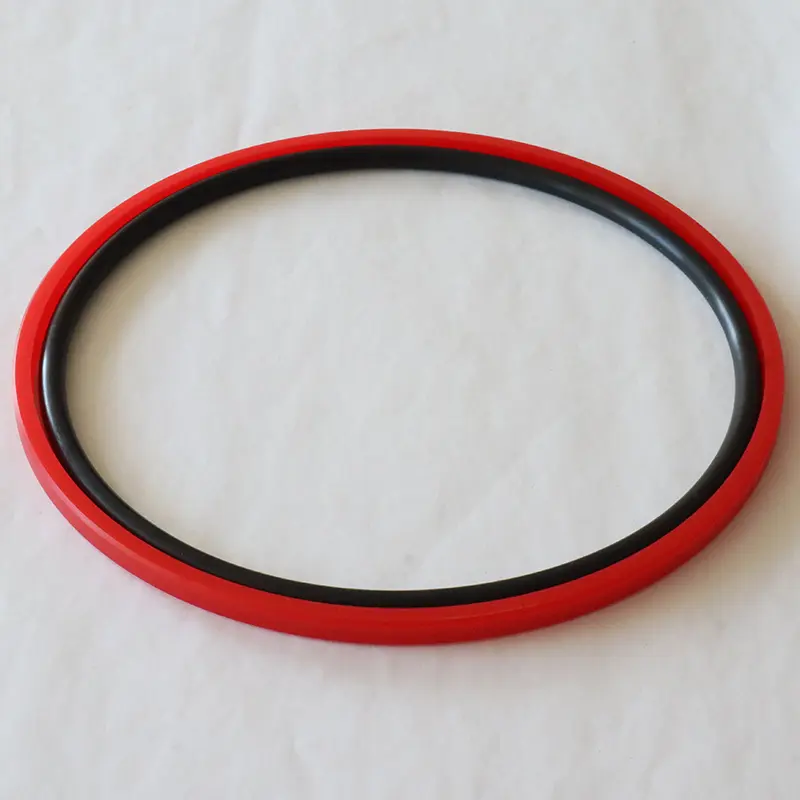

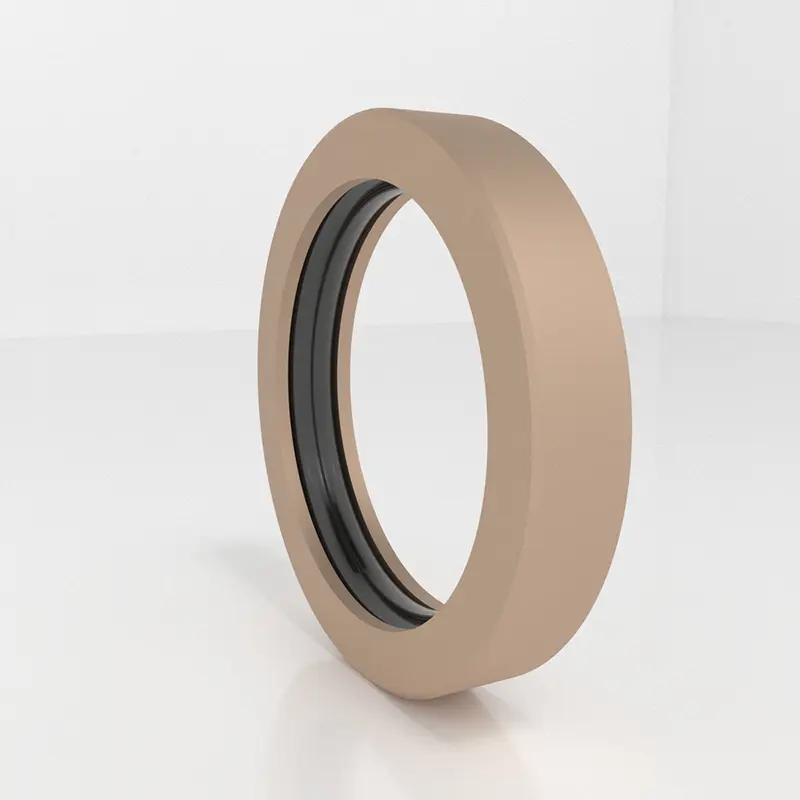

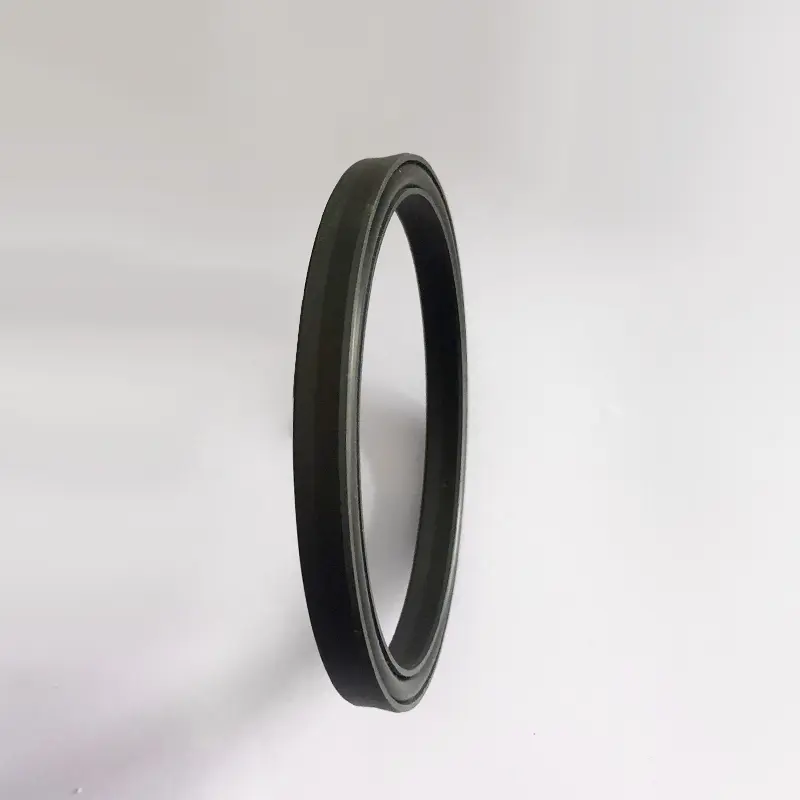

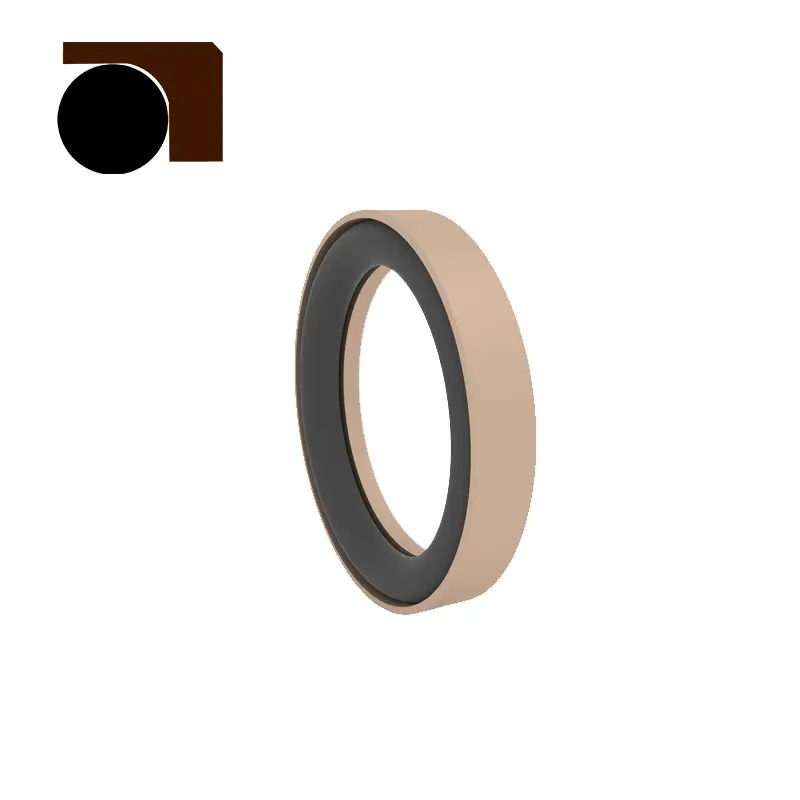

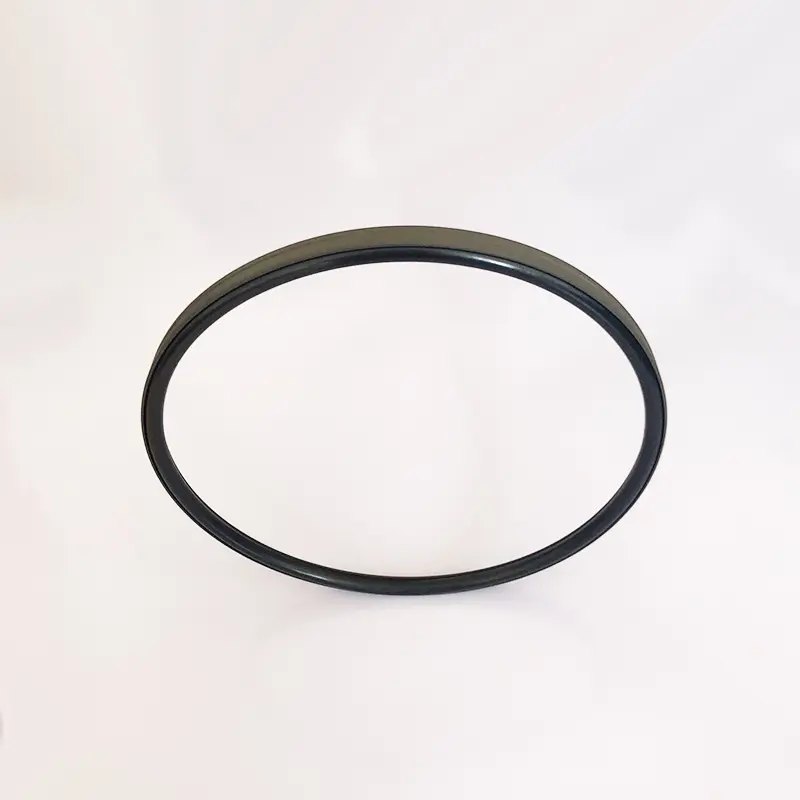

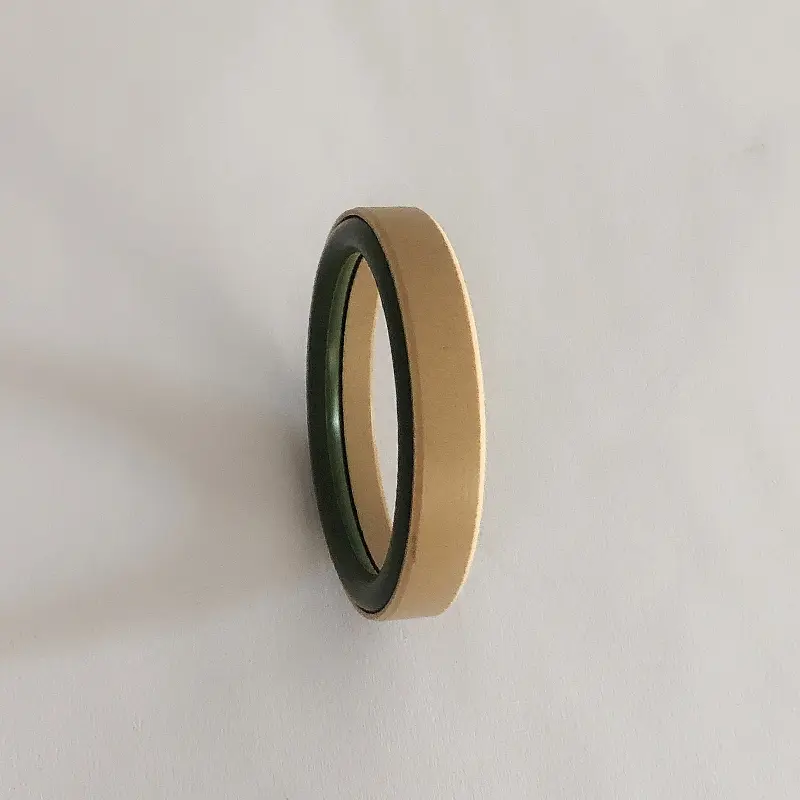

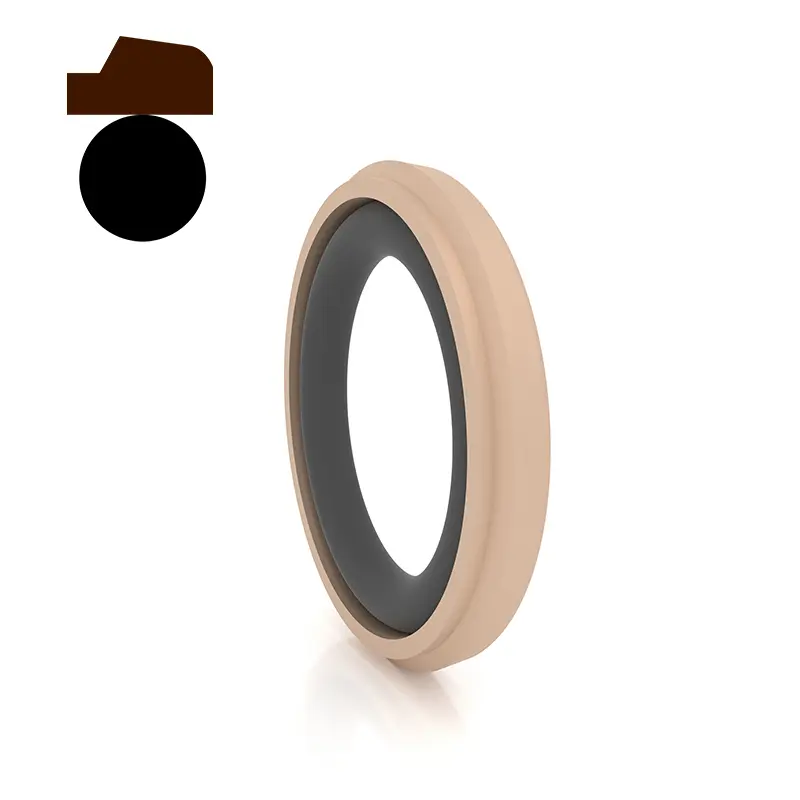

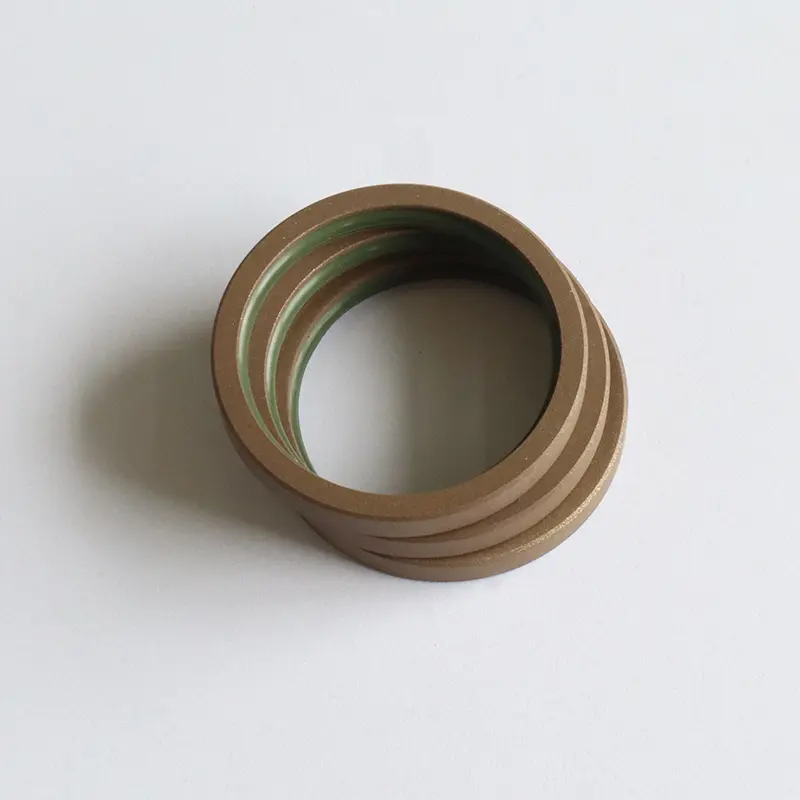

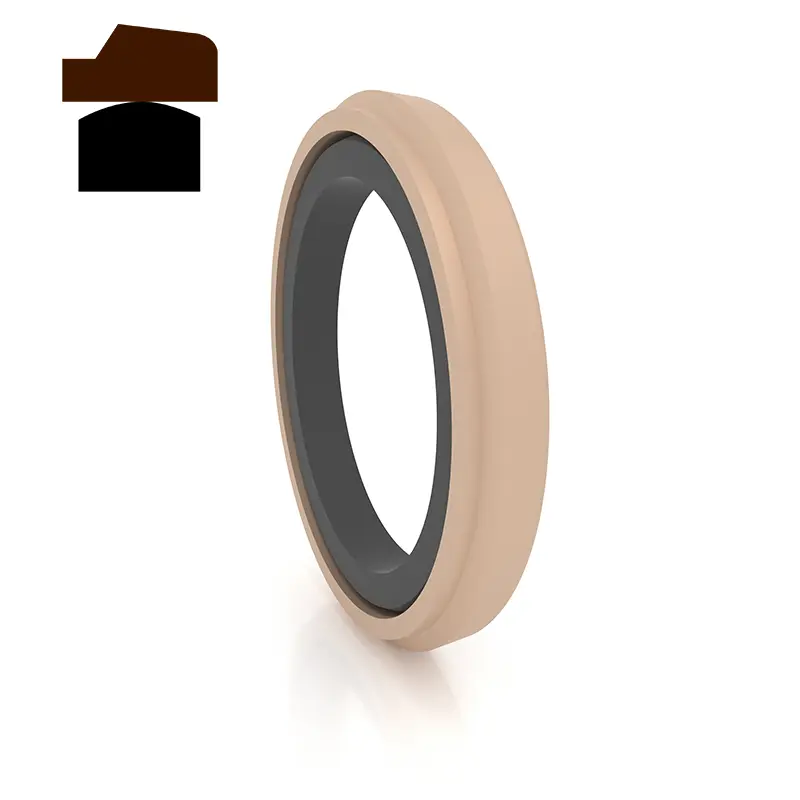

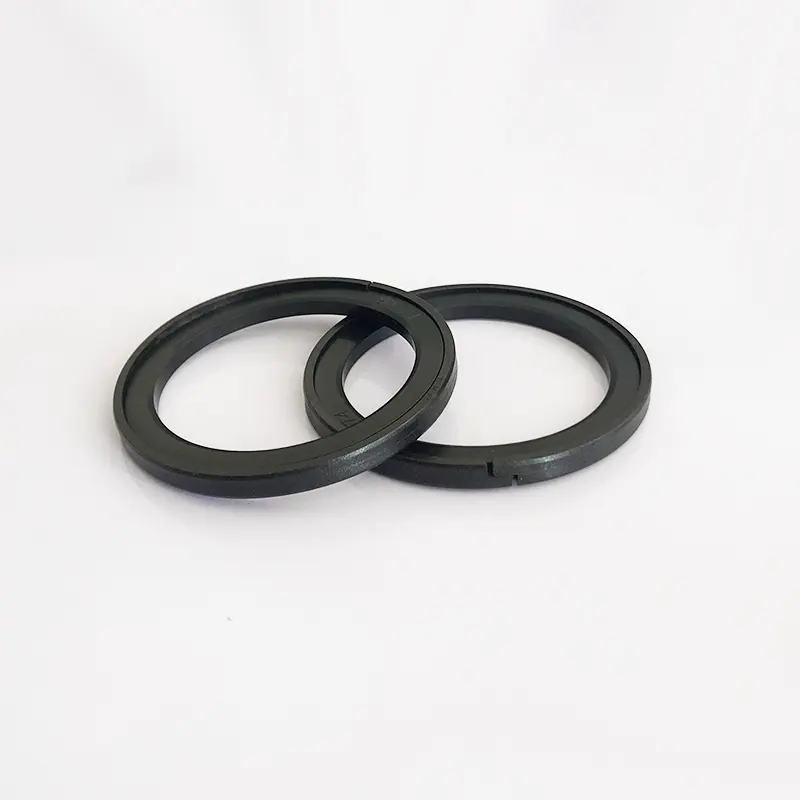

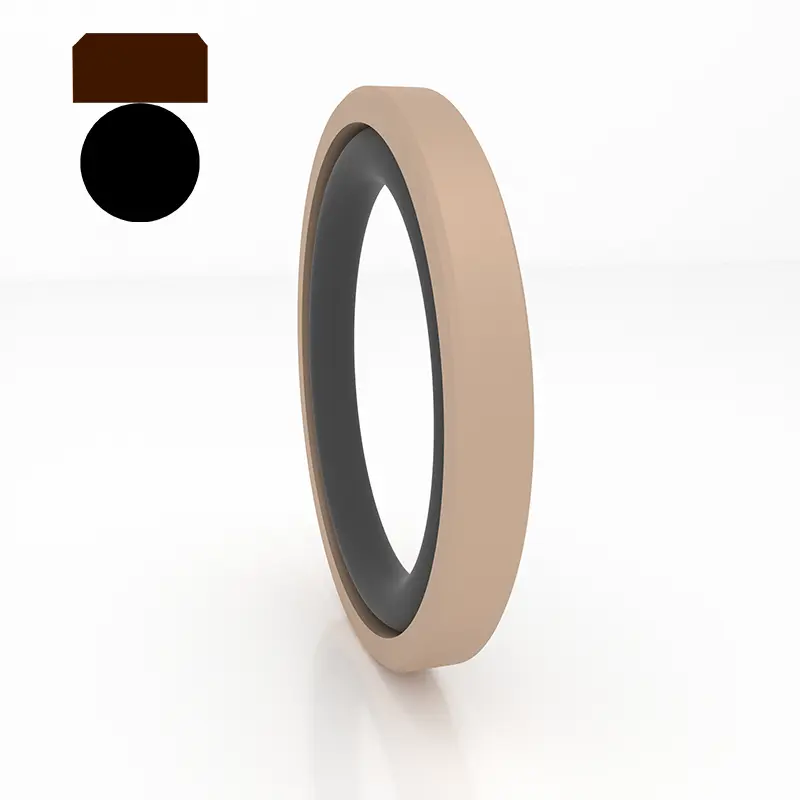

Vysokotlaké těsnění pro pístové otvory jsou vynikající, sestávající z PTFE nebo speciálního kompozitního materiálu Speciální těsnicí kroužky a vysoce elastické gumové prsteny ve tvaru O. Podle odpovídajících O-kroužků jsou rozděleny do řady RC58-RC64 (přizpůsobené GB1235), které se speciálně používají pro jednosměrné těsnění hydraulického vratného pohybu.
Materiál PTFE má silnou chemickou stabilitu, odolnost proti korozi kyseliny a alkalií a přizpůsobuje se komplexním chemickému prostředí. Těsnění a gumový prsten spolupracují na dosažení vynikajícího utěsňovacího efektu.
V mořském inženýrství mohou vysokotlaké těsnění pro pístové otvory poskytovat ochranu klíče pro hydraulický systém detektorů hluboké moře. Hluboký tlak vody je vysoký a mořská voda je vysoce korozivní. Materiální výhoda je jedním z předpokladů pro produkt, který poskytuje vysokotlakou odolnost a odolnost proti korozi.
Při výrobě těžkých strojů má velké hydraulické teleskopické ramena jeřábů. Staveniště je složité, teleskopické rameny se často pohybují a tlak se liší. Materiál PTFE je odolný vůči opotřebení, kombinovaný s designem tenkého rtů, kompenzací v reálném čase za opotřebení, těsné těsnění a snížená rizika selhání.
V oblasti nových energetických vozidel jsou také kritická vysokotlaká těsnění pro pístové otvory. V hydraulických složkách EPS je materiál stabilní a může přesně utěsnit tváří v tvář erozi hydraulického oleje a změn teploty; V brzdovém systému, pro vysokotlaký dopad a korozi brzdové kapaliny, speciální struktura a optimalizovaný tloušťka těsnění přísně zabrání úniku a zajišťování bezpečnosti.

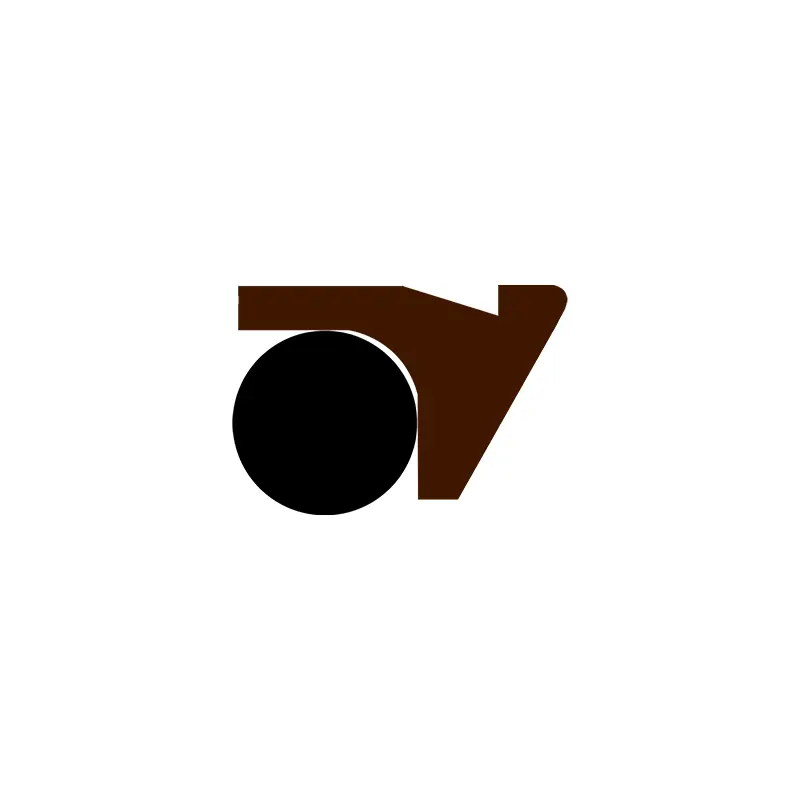

Vysokotlaká těsnění pro pístové otvory, které produkujeme, mají některé modely s tenkým designem rtů s dobrou kompenzací a vynikajícím těsněním. Jsou dobře optimalizovány pro tlak vody a média s nízkou viscozitou. Speciální struktura je odolná vůči vysokému tlaku a má vynikající kvalitu materiálu. Je to nejlepší volba pro otevření efektivního utěsnění.
Funkce produktu:
1. nízké tření, malý počáteční odpor, hladký pohyb, stejný dynamický a statický tření, bez plíží;
2. Dlouhá životnost, může být použita pro mazací těsnění bez oleje;
3. lze použít pro utěsnění vysokého tlaku, ultra vysokého tlaku, vody a jiných médií s nízkou viskozitou;
4. Lze použít k utěsnění vody a jiných médií s nízkou viskozitou
Výběr materiálu

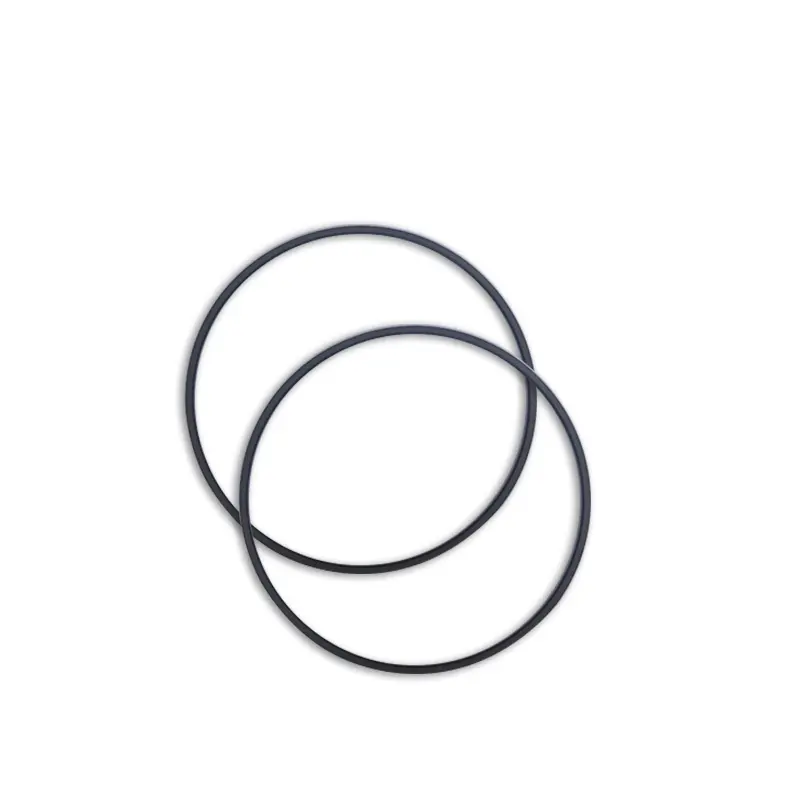

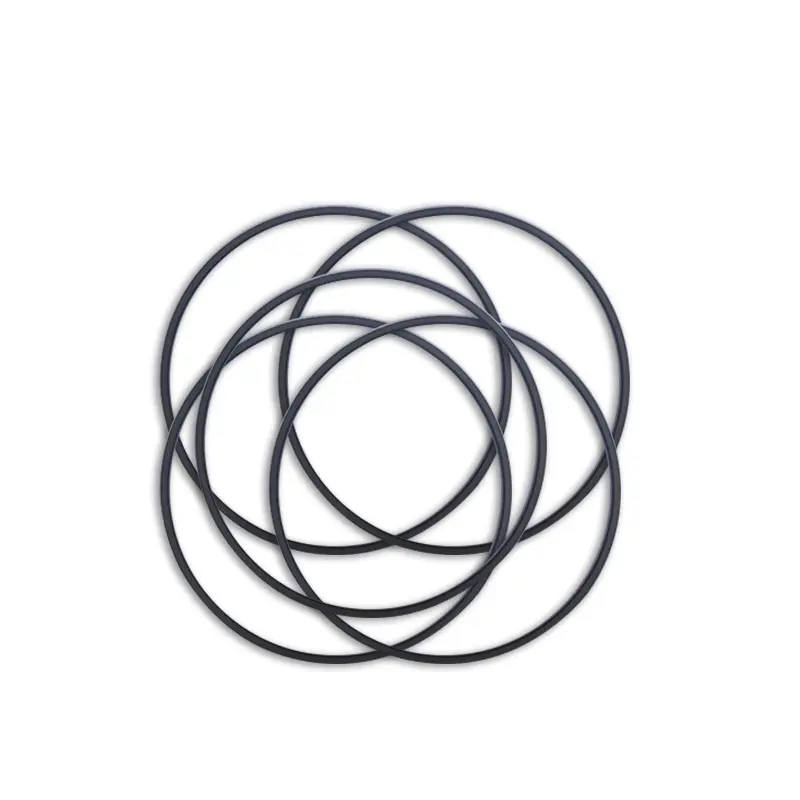

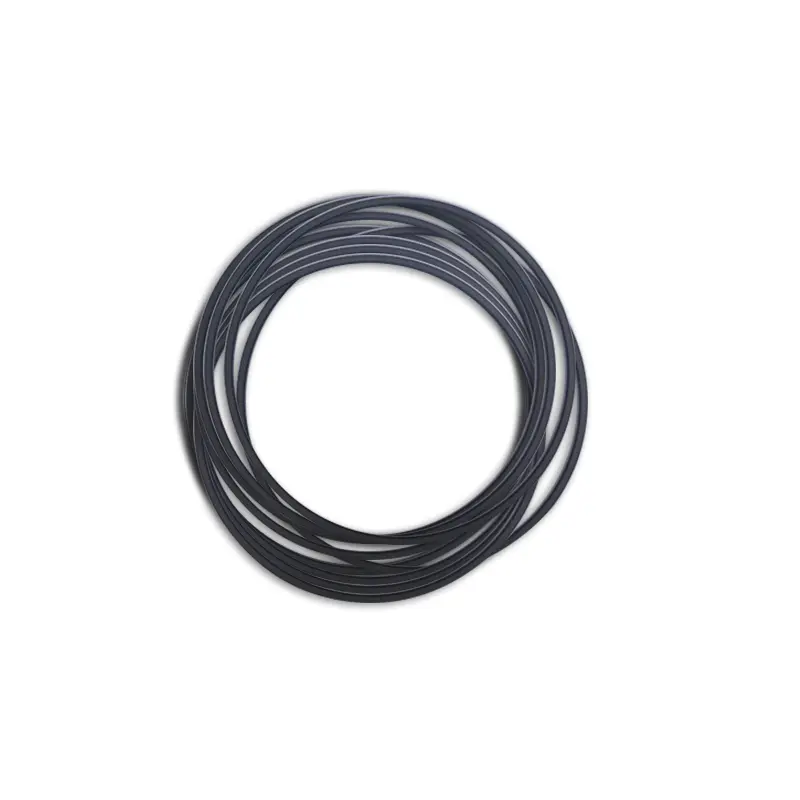

1. Materiály pro O-kroužky jsou: R01 nitrilní guma (NBR), R02 Fluororubber (FKM) atd.
2. Materiály těsnicího kroužku: Standardní materiál PTFE3, Ostatní volitelné materiály PTFE1, PTFE2, PTFE4, kompozitní termoplastické materiály.

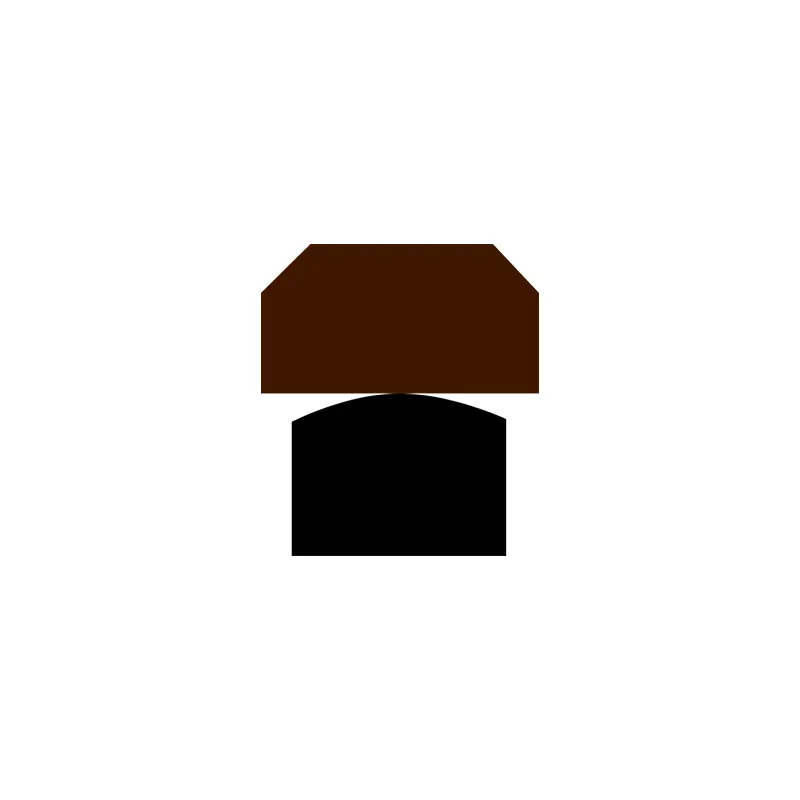

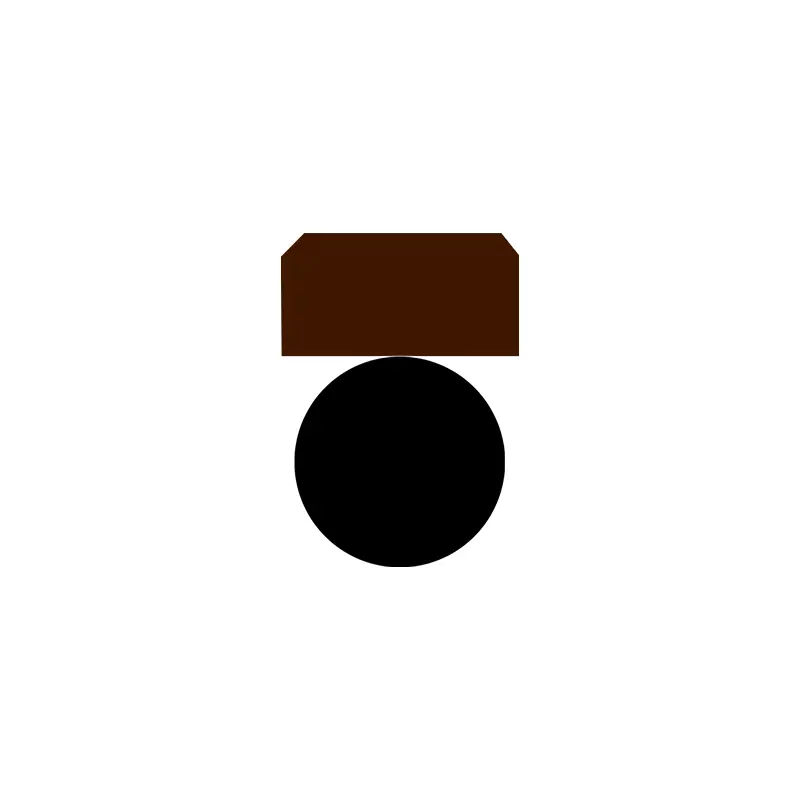

| Použitelné pracovní podmínky vysokotlaké těsnění pro pístové otvory (mezní hodnoty by se neměly objevovat současně) | |||||

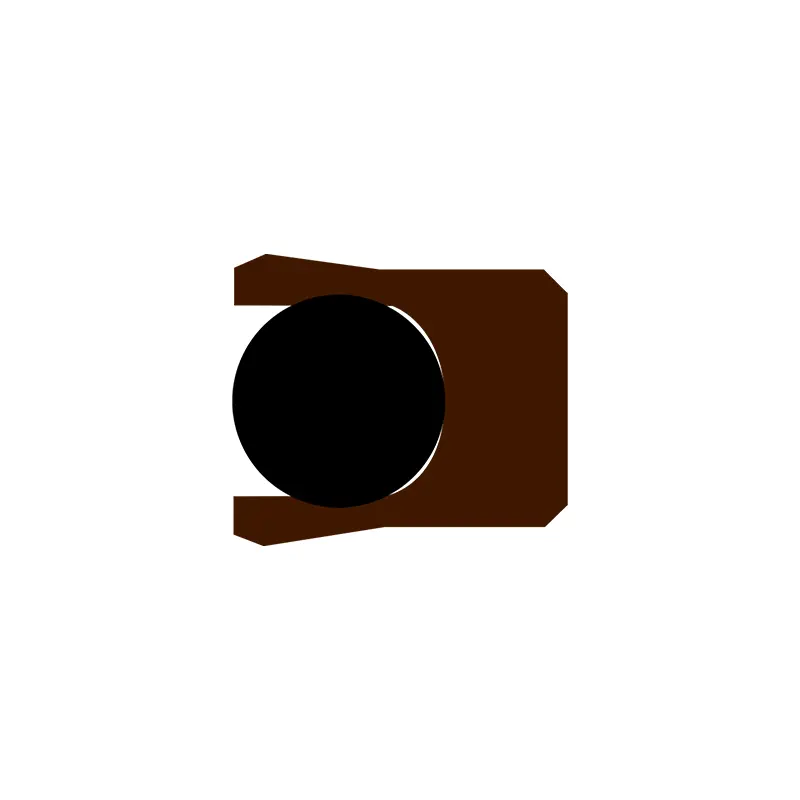

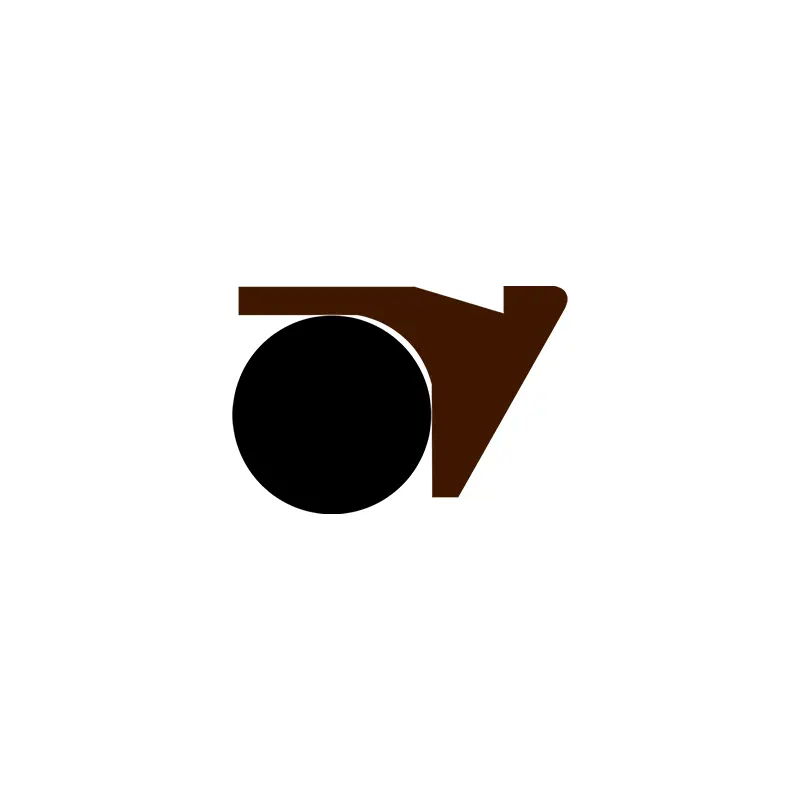

| Profil | Model | Tlak (MPA) |
Teplota (℃) | Rychlost (m/s) | Média |
 |
RC51/RC52 | ≤ 70 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), plyn atd. |
| -20 ~+180 (odpovídající O-kroužek FKM) | |||||
 |
RC53/RC54 | ≤ 100 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), plyn atd. |
| -20 ~+180 (odpovídající O-kroužek FKM) | |||||
 |
RC55 | ≤ 200 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), voda atd. |
| -20 ~+180 (odpovídající O-kroužek FKM) | |||||
 |
RC56/RC57 | ≤ 100 | 35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), plyn atd. |
| -20 ~+180 (odpovídající O-kroužek FKM) | |||||
 |
RC58/RC59 | ≤ 200 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), voda atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | |||||
 |
RC60 | ≤ 260 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), voda atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | |||||
 |
RC61 | ≤ 60 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), voda atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | |||||
 |
RC61-B | ≤ 60 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), voda atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | |||||
 |
RC62 | ≤ 60 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), voda atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | |||||
 |
RC63/SPGC | ≤ 20 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), plyn atd. |
| -20 ~+180 (odpovídající O-kroužek FKM) | |||||
 |
RC64 | ≤ 20 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB), plyn atd. |
| -20 ~+180 (odpovídající O-kroužek FKM) | |||||
 |
Dobře | ≤ 50 | -35 ~+110 (odpovídající O-kroužek NBR) | ≤ 1 | Hydraulický olej na bázi minerálů, tekutina zpomalující hoření (HFA/HFB) atd. |
Příklad objednávání:
Objednávka modelu RC51-80X70X7.6-PTFE3-R01
Průměr modelového válce x Průměr drážky x šířka drážky ptfe3-modifikované materiál PTFE kód R01 O-kroužek kód materiálu
Objednávka modelu RC53-80X69.6x9.8-PTFE3 -R01
Průměr modelového válce X Průměr drážky x šířka drážky ptfe3-modifikované PTFE materiál kód R01-O-kroužek kód materiálu
Objednávka modelu RC55-80x69.4x10.6-PTFE3-R01
Průměr modelového válce X Průměr drážky x šířka drážky ptfe3-modifikované PTFE materiál kód R01-O-kroužek kód materiálu
Objednávka modelu RC56-80X70X9.2-PTFE3 -R01
Průměr modelového válce X Průměr drážky x šířka drážky ptfe3-modifikované PTFE materiál kód R01-O-kroužek kód materiálu

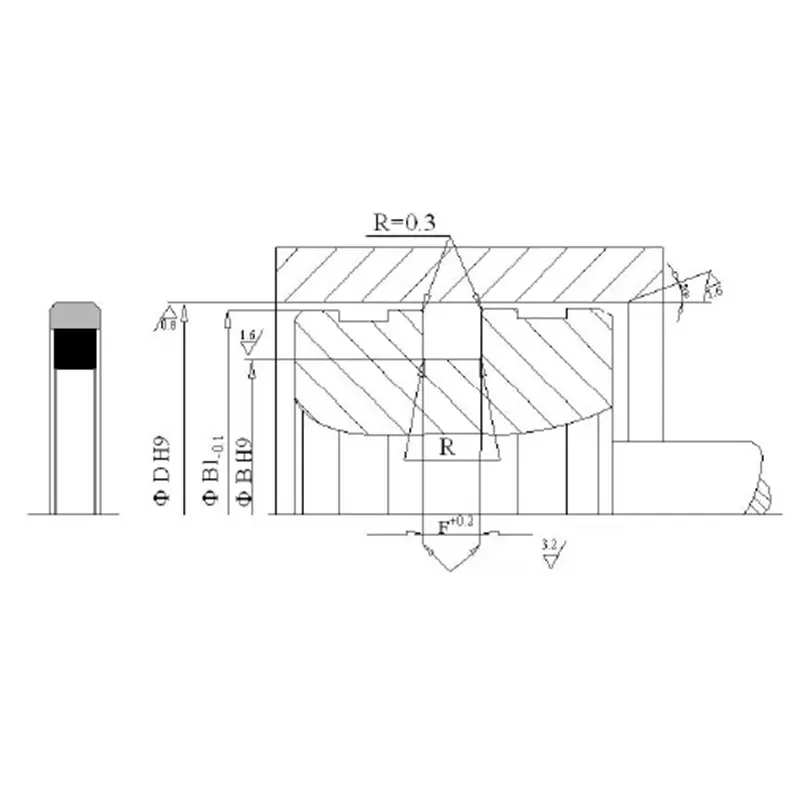

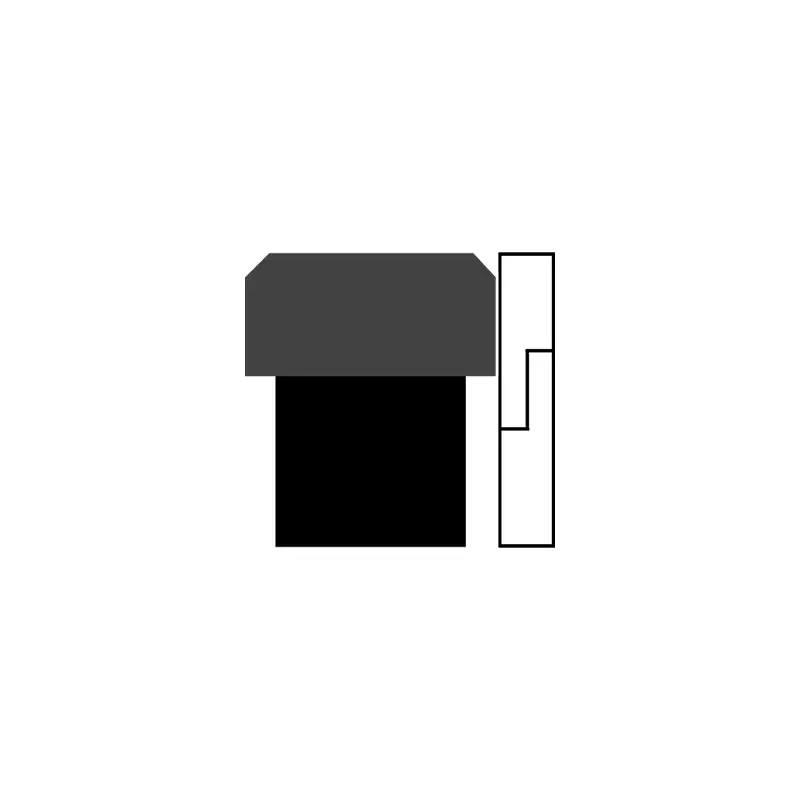

Objednací model OK-80X59X8 Průměr válce X Průměr drážky x šířka drážky
Specifikace

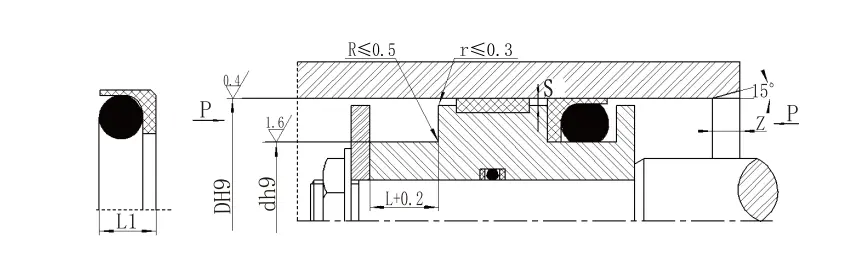

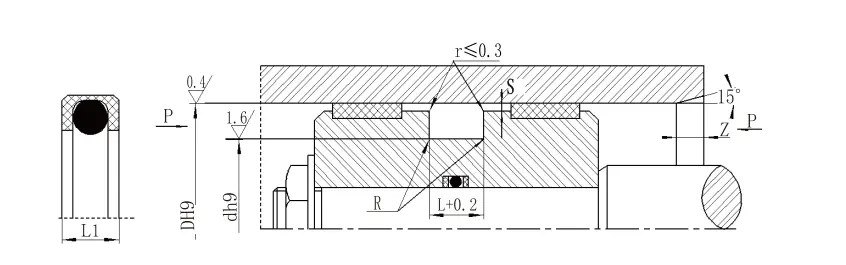

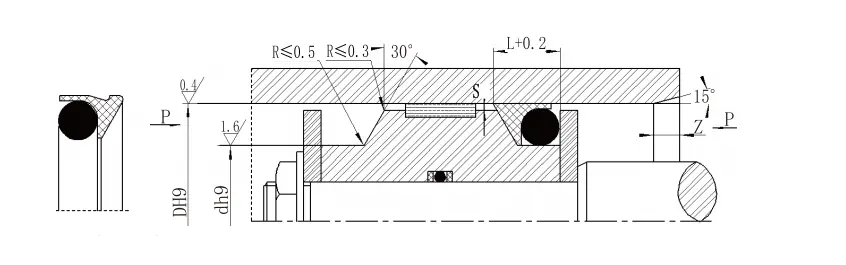

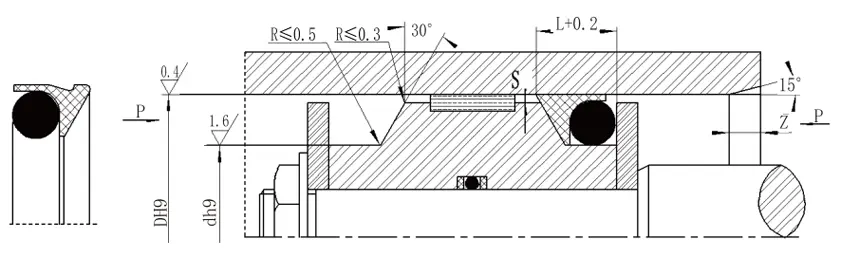

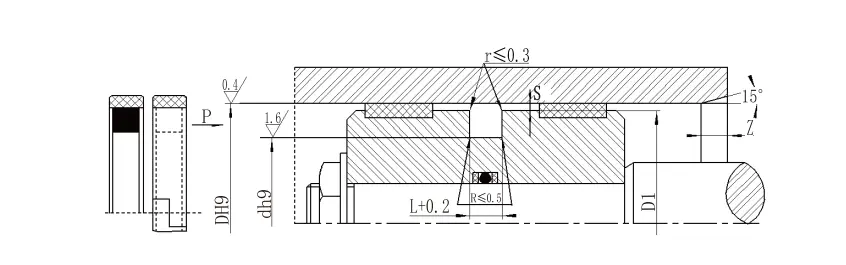

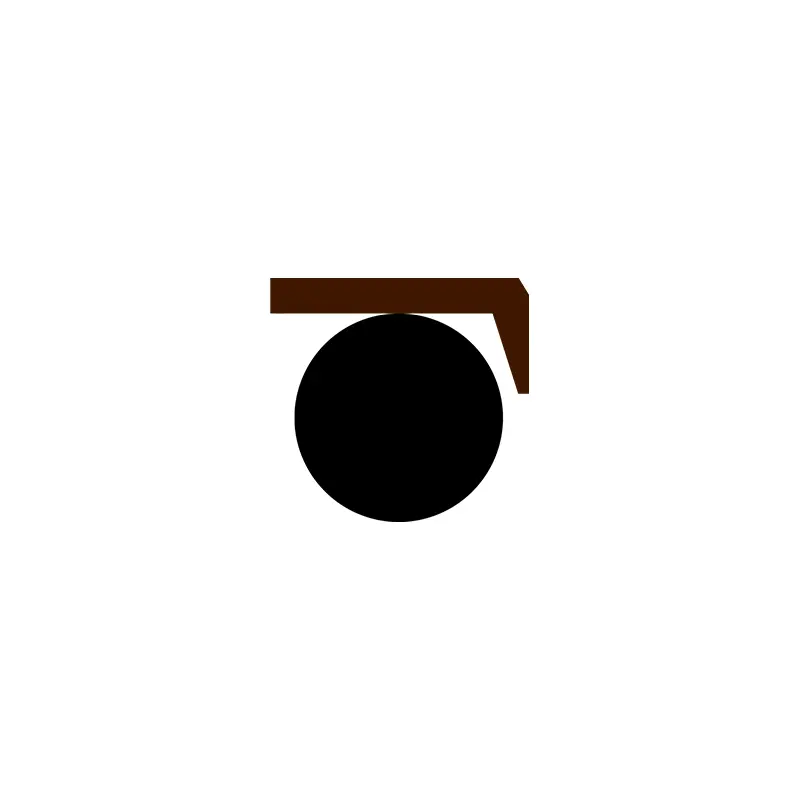

Tabulka parametrů specifikace RC51 (jakékoli specifikace v rozsahu parametrů jsou k dispozici)| Standardní typ DH9 RC51 |
Světlé zatížení DH9 RC51-Q |
Silné zatížení DH9 RC51-Z |
Průměr drážky D H9 |
Šířka drážky L+0.2 |
Výška těsnění L1 | Radiální vůleMax | Zkosení Zmin |
Průměr drátu O-kroužek d0 |
|
| <20MPA | <40MPA | ||||||||
| 8 ~ 12 | 12.9 ~ 23,9 | - | D-3,5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23,9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 12.9 ~ 23,9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 690.9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121,9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Poznámka: 1. Je snazší instalovat v uzavřených drážkách> 30 mm pomocí řady Light Load. | |||||||||
| 2. Pro instalaci uzavřené drážky se obraťte na naši společnost. | |||||||||
| 3. Pro tlak> 40MPA používá kořenová oblast těsnění tolerance fit H8/F8. | |||||||||
| Specifikace RC52 (odpovídající O-kroužek GB1235) (jakékoli specifikace v rozsahu parametrů jsou k dispozici) | ||||||
| Řada clony D H9 |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Výška těsnění L1 |
Radiální vůle SMax |
Zkosení Zmin |
Průměr drátu O-kroužek d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Příklad objednávání RC52—80x69.2x8.2-PTFE3-R01 | ||||||
| Průměr modelového válce x Průměr drážky x šířka drážky ptfe3- modifikovaný materiál PTFE R01- O-kroužek kód materiálu | ||||||
| Specifikace RC53 (jakékoli specifikace v rozsahu parametrů jsou k dispozici) | ||||||
| Řada clony D H9 |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Radiální vůle SMAX | Zkosení Zmin |
Průměr drátu O-kroužek dO |
|
| <40MPA | <60MPA | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Specifikace RC54 (odpovídající O-kroužek GB1235) (jakékoli specifikace v rozsahu parametrů jsou k dispozici) | ||||||
| Řada clony D H9 | Průměr drážky d H9 | Šířka drážky L+0,2 | Radiální vůle SMAX | Zkosení Zmin | Průměr drátu O-kroužek dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| POZNÁMKA: Pro tlak> 60MPA používá oblast kořene těsnění tolerance fit H8/F8 a ultra vysoký tlakový pečeť SMAX <0,05. | ||||||
| Řada clony D H9 | Průměr drážky d H9 | Šířka drážky L+0,2 | Radiální vůle SMAX | Zkosení Zmin | Průměr drátu O-kroužek dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| POZNÁMKA: Pro tlak> 60MPA používá oblast kořene těsnění tolerance fit H8/F8 a ultra vysoký tlakový pečeť SMAX <0,05. | ||||||
| Specifikace RC56 (jakékoli specifikace v rozsahu parametrů jsou k dispozici) | ||||||||||
| Standardní typ DH9 RC56 |
Světlé zatížení DH9 RC56-Q |
Silné zatížení DH9 RC56-Z |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Výška těsnění L1 | Zaoblené rohy RMax |
Radiální vůleMax | Zkosení Zmin |
Průměr drátu O-kroužku dO | |
| <20MPA | <40MPA | |||||||||
| 8 ~ 12,9 | 13 ~ 23,9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23,9 | 24 ~ 49,9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 13 ~ 23,9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121,9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Poznámka: 1. Pro tlaky> 60MPA používá oblast kořene těsnění tolerance odpovídající H8/F8 a ultra vysoký tlakový pečeť SMAX <0,05. 2. Pro průměry válce> 30 mm je může být nainstalována v uzavřených drážkách. Poraďte se prosím s naší společností. | ||||||||||
| Specifikace RC57 (odpovídající O-kroužek GB1235) (jakékoli specifikace v rozsahu parametrů jsou k dispozici) | ||||||||
| Řada clony D H9 | Průměr drážky d H9 | Šířka drážky L+0,2 | Výška těsnění L1 | Kulaté rohy RMax | Radiální vůleMax | Zkosení Zmin | Průměr drátu O-kroužek dO | |
| <20MPA | <40MPA | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Příklad objednávání RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
| Průměr modelového válce x Průměr drážky x šířka drážky PTFE3, R01 Materiálový kód | ||||||||
