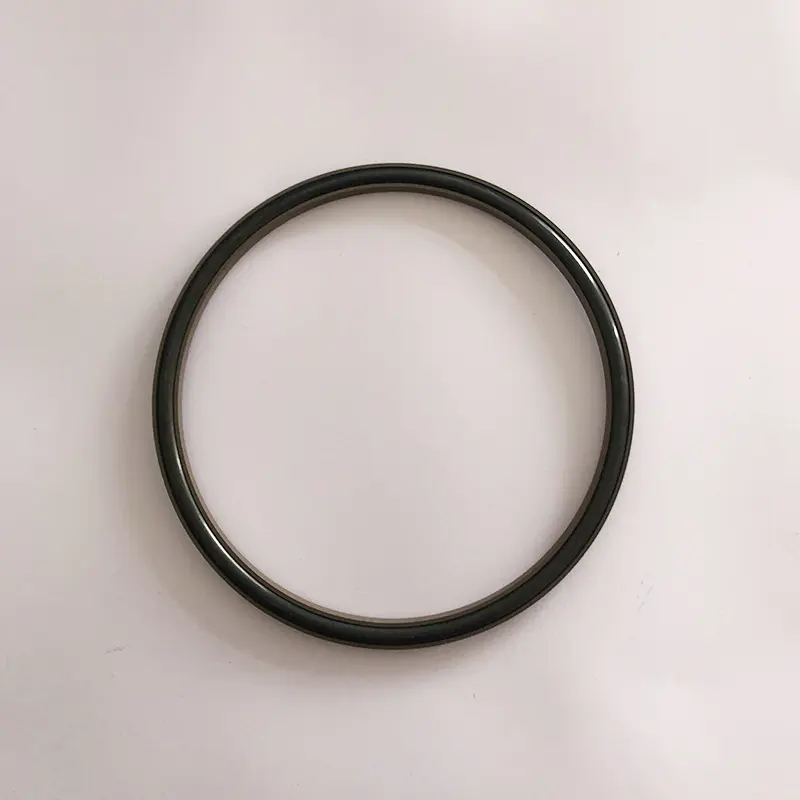

Naše Ruichen těsnění vysokotlaké těsnění příruby přijímá inovativní design, aby poskytoval lepší výkon produktu. Jádro je kombinace naplněného nebo modifikovaného PTFE materiálu Speciální těsnicí kroužek a O-tvarovaný (gumový) kroužek, který je vhodný pro axiální (konec), příruby jednosměrné statické (tlakové) těsnění a potřeby těsnění tlaku vody.
Těsnění příruby s vysokým tlakem má významné výhody, dlouhou životnost, snížené náklady na údržbu, vynikající těsnění, aby se zabránilo úniku médií, vysoký tlak a ultra vysoký tlak pro splnění extrémních pracovních podmínek a vynikající struktury pro snadnou instalaci.
Podle různých pracovních podmínek jsme pro vás vytvořili rozdělené modely: Série RC2871 (pravý úhel těsnicího kroužku a O-tvarovaný gumový prsten) je rozdělen do typů A a B, aby se vyrovnal s různými scénáři tlaku; Série RC2872 (těsnicí kroužek ve tvaru C a gumový kroužek ve tvaru O) je vhodný pro statické utěsnění tlaku; RC2873 (vyztužený těsnicí kroužek na pravém úhlu a gumový kroužek ve tvaru O) se specializuje na statické utěsnění ultra vysokých tlaků; RC2874 (těsnicí kroužek ve tvaru Y a gumový prsten ve tvaru O) zajišťuje stabilitu utěsnění ultra vysokého tlaku; Série RC2875 (nohy ve tvaru tvaru a gumový prsten ve tvaru O) je rozdělena do typů A a B, aby vyhovovala různým potřebám statického těsnění.
Některé speciální kombinace jsou plné vrcholů, jako je modifikovaný těsnicí kroužek ve tvaru nohy s O-kroužkem, který používá předpis a strukturu příruby k dosažení lepšího utěsnění při vyšších tlacích a vydrží vysoký a velmi vysoký tlak; Totéž platí pro kombinaci C ve tvaru C a zesílených těsnicích prstenů a O-kroužků, což poskytuje spolehlivé řešení problému s těsněním vysokotlakého konce (příruby) ve všech směrech.
Funkce a aplikace produktu:

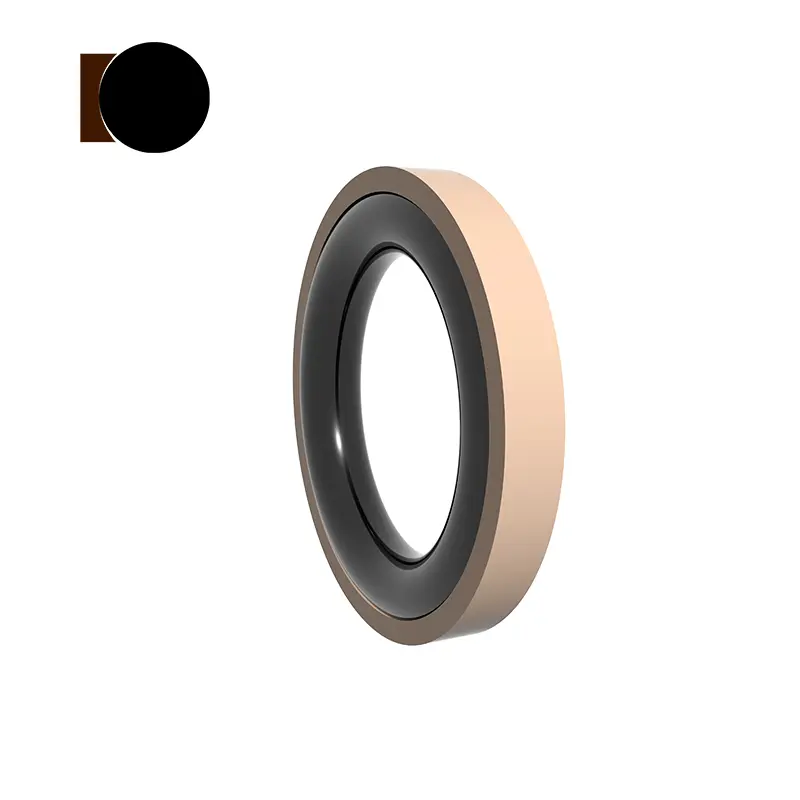

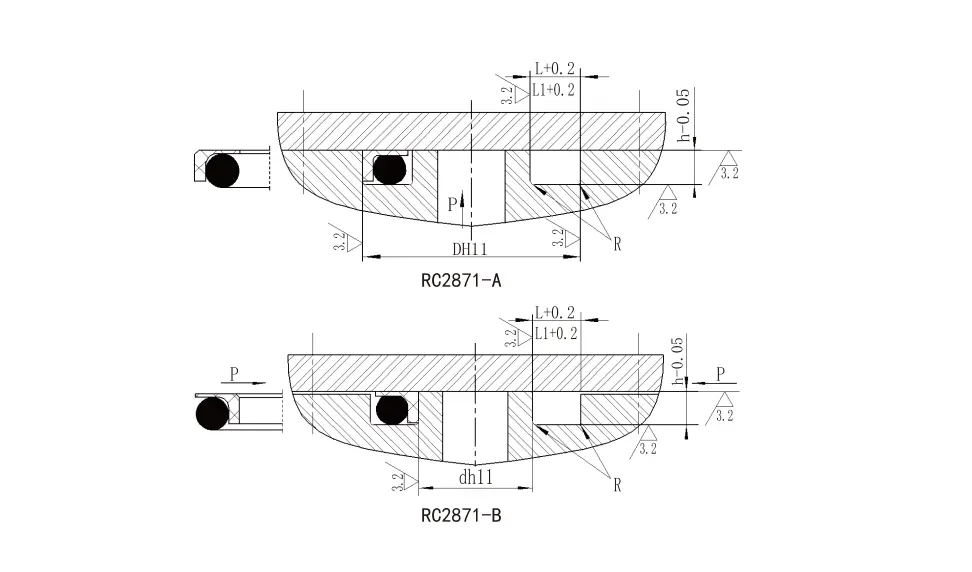

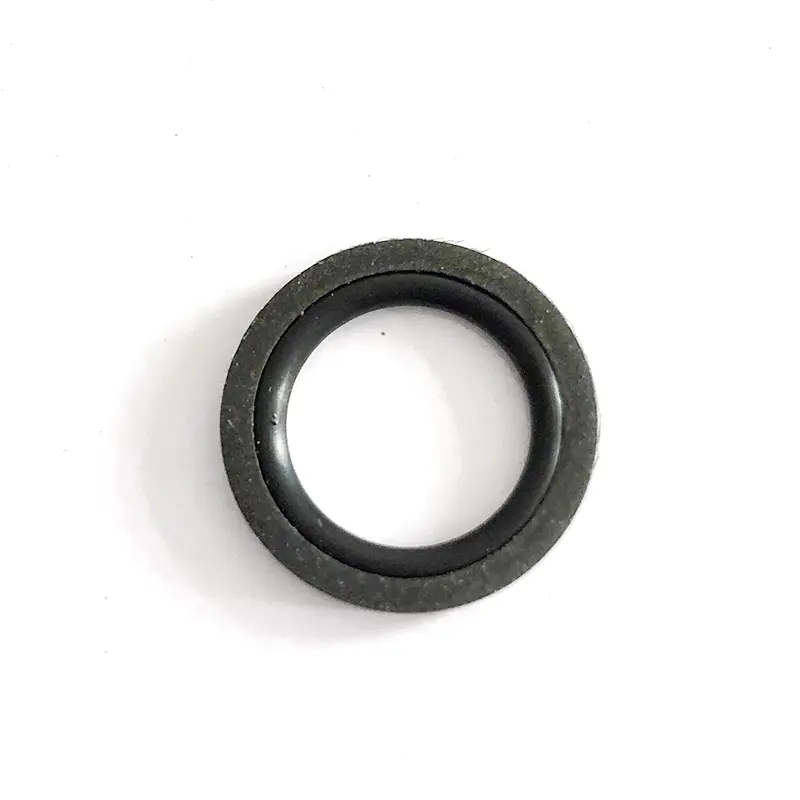

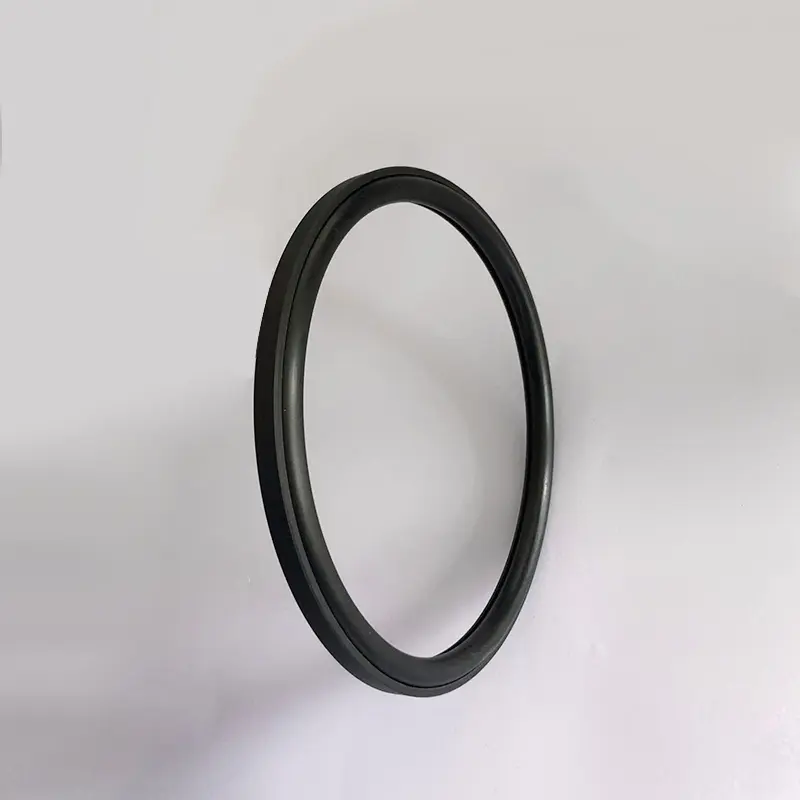

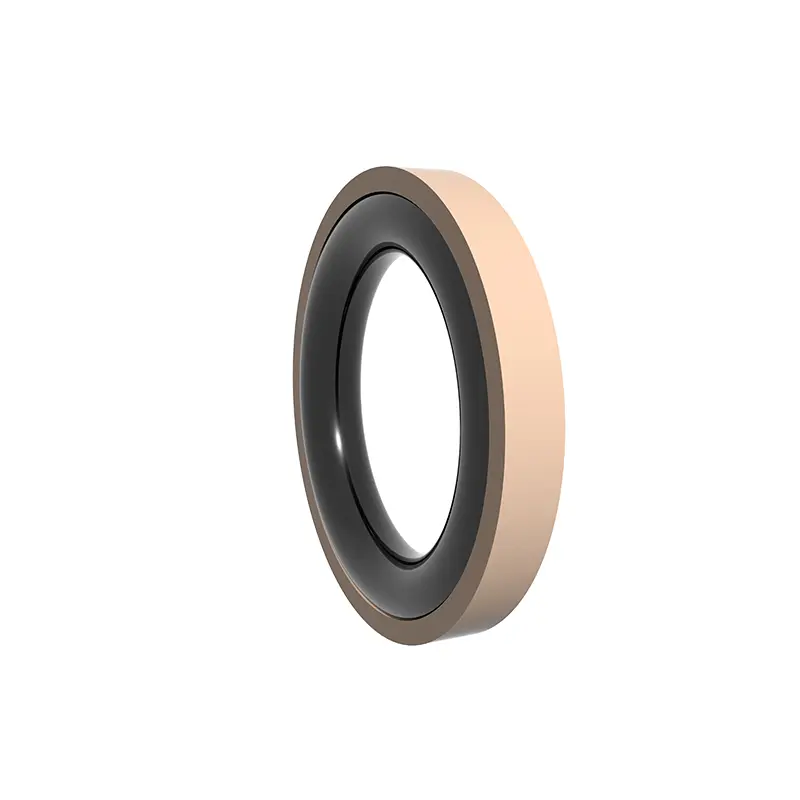

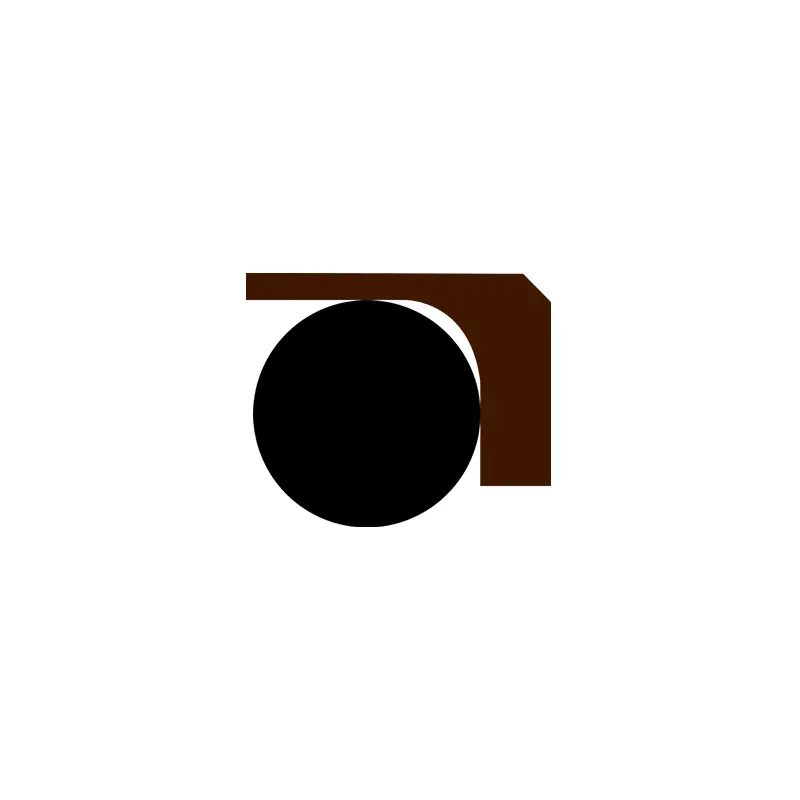

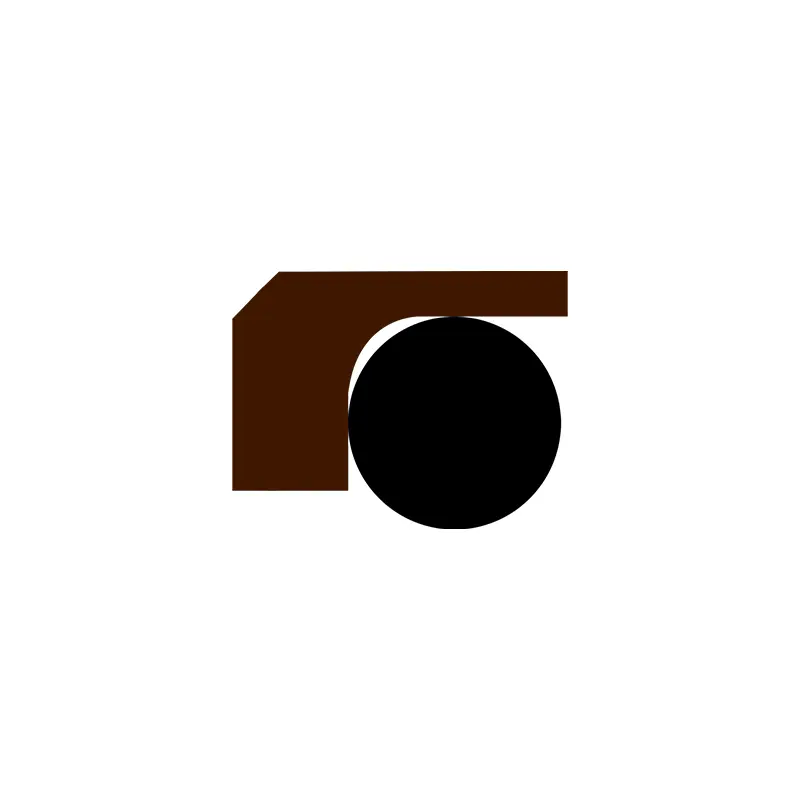

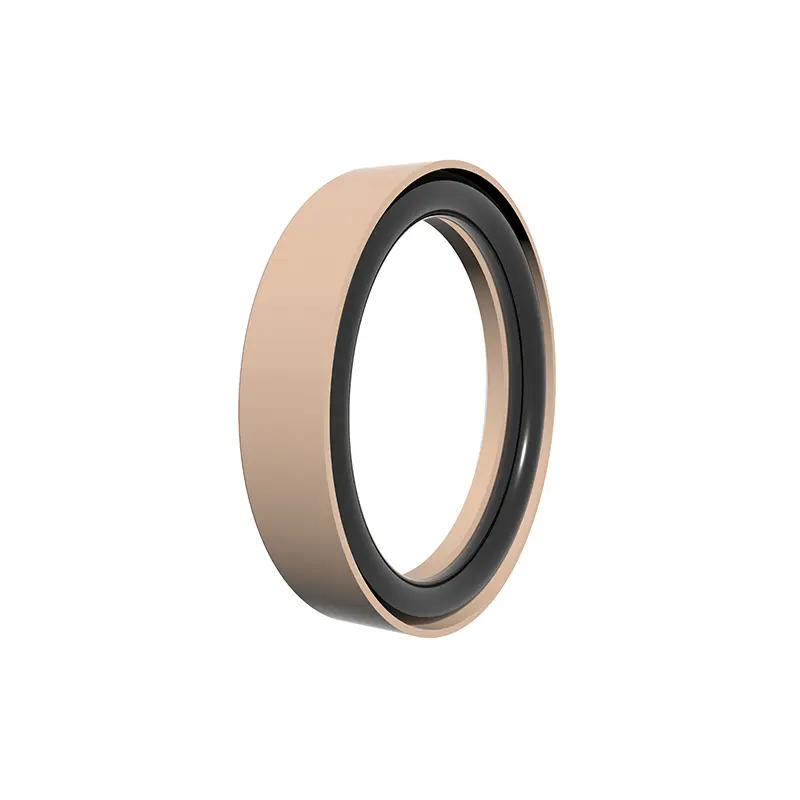

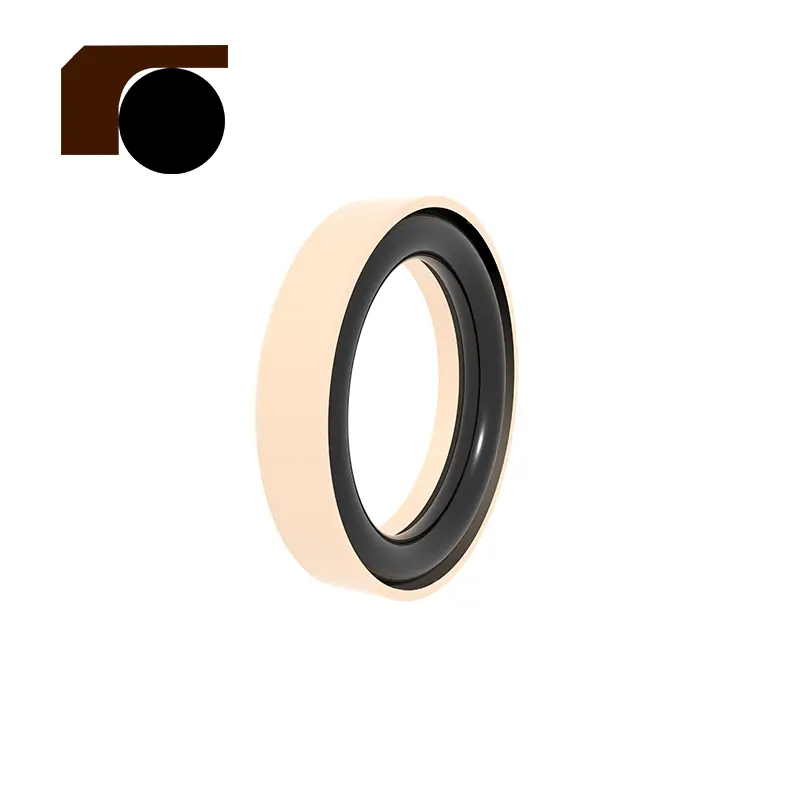

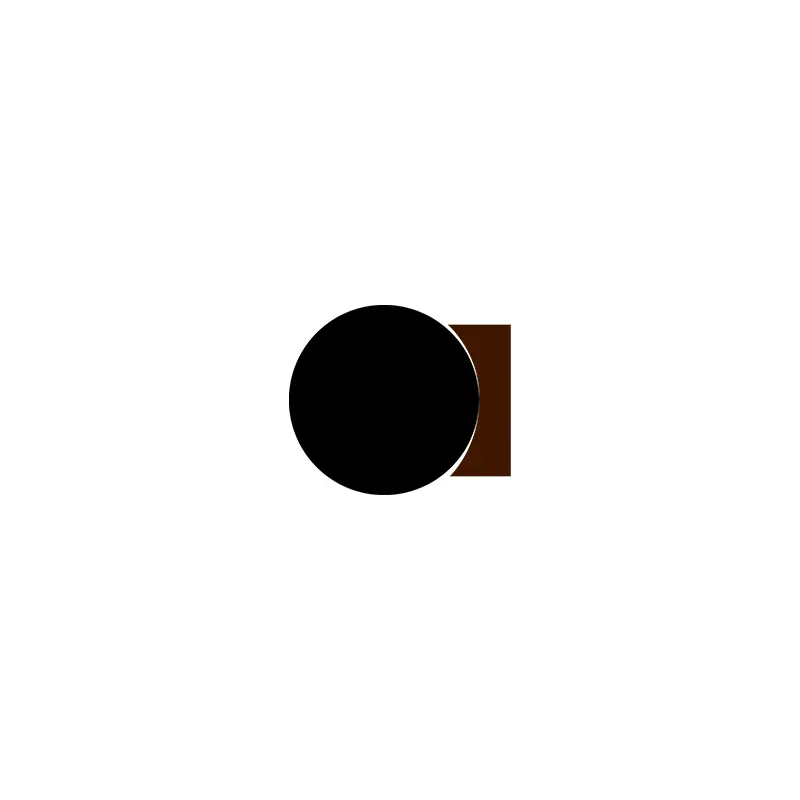

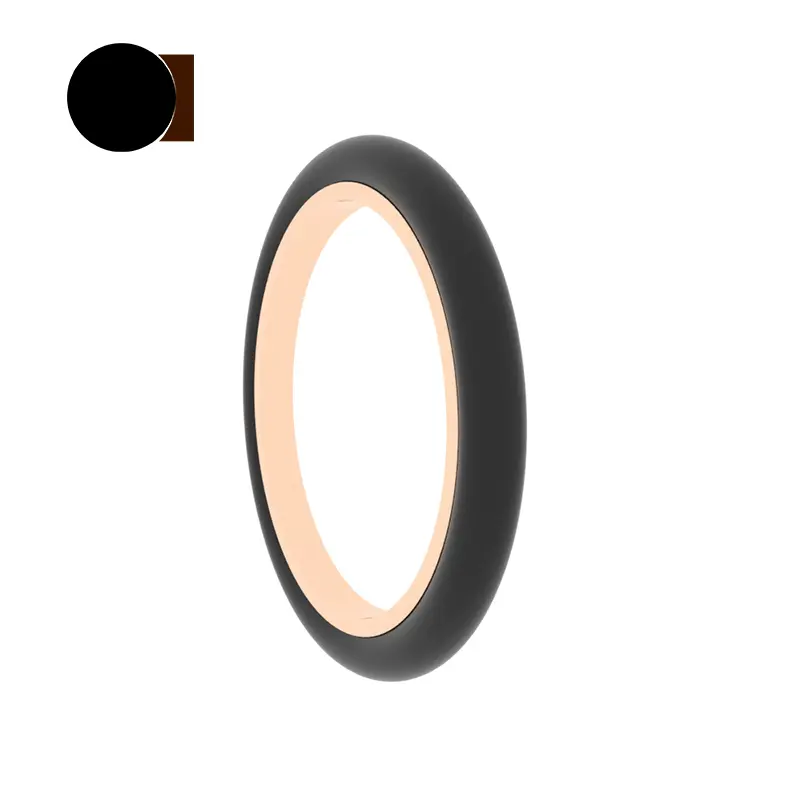

Toto těsnění se skládá z pravého úhlu těsnícího kroužku vyrobeného z PTFE a O-kroužku. O-kroužek je předem komprimován tak, aby generoval upínací sílu k dosažení utěsnění. Upínací síla těsnění se zvyšuje pod tlakem, tj. Čím vyšší je tlak, tím lepší je utěsnění. Vzhledem k tomu, že skluzový kroužek přijímá strukturu bočního žebru, O-kroužek nebude vytlačen a vydrží vysoký tlak.

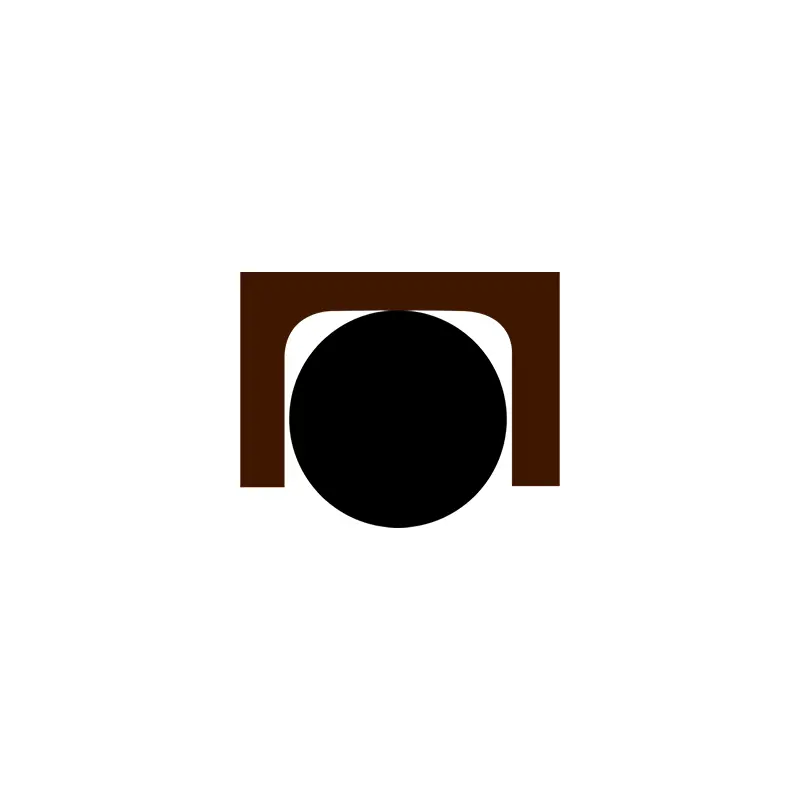

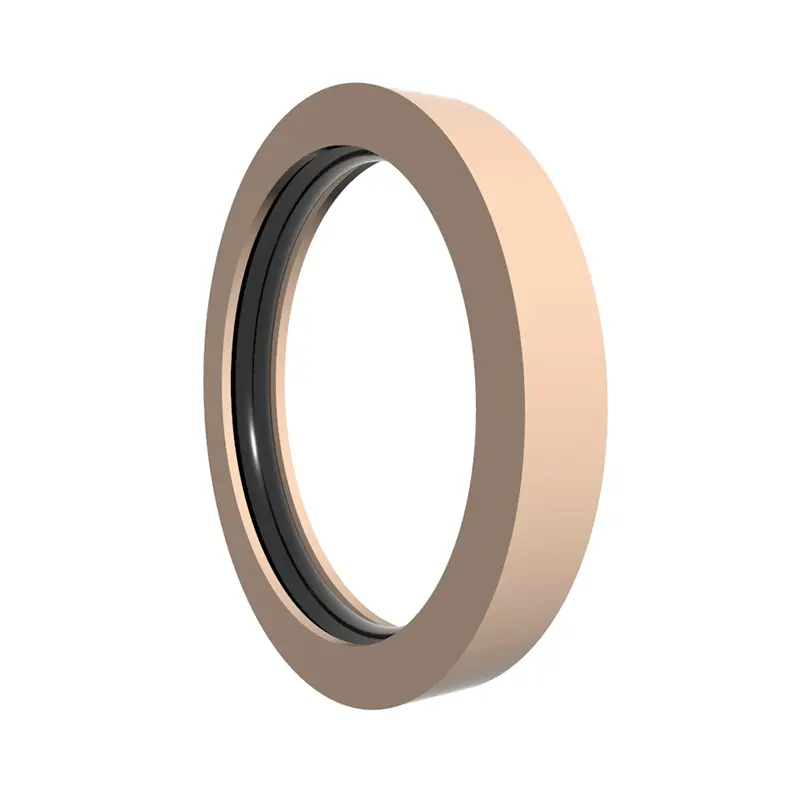

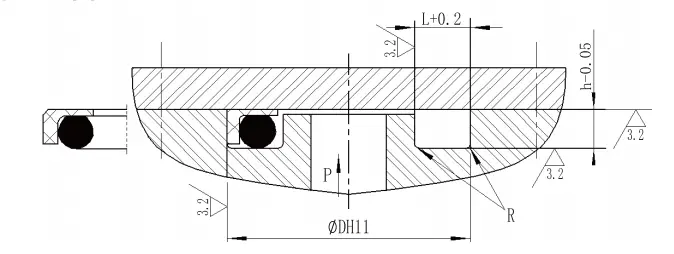

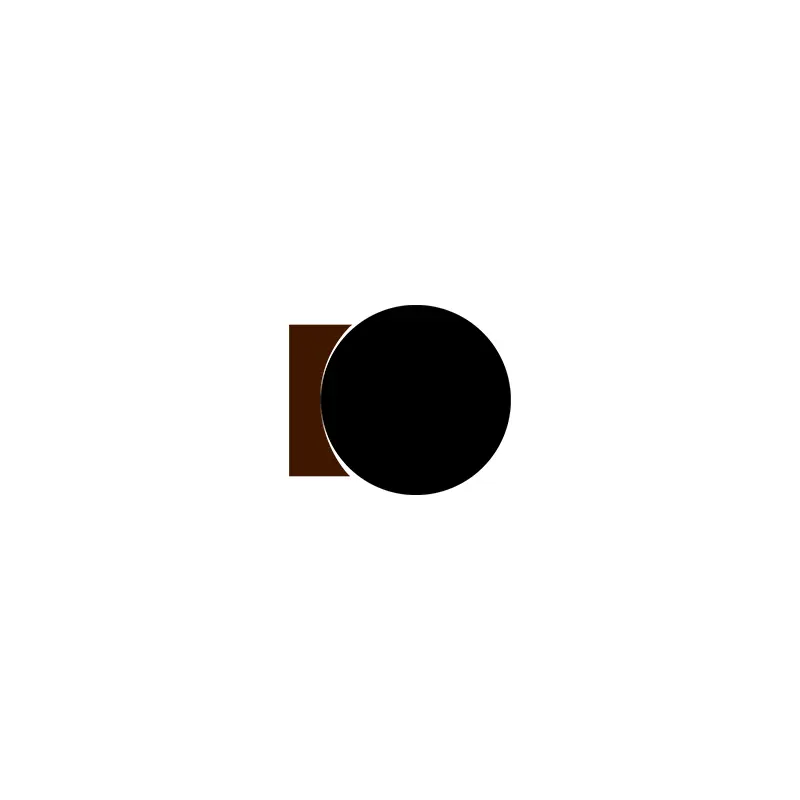

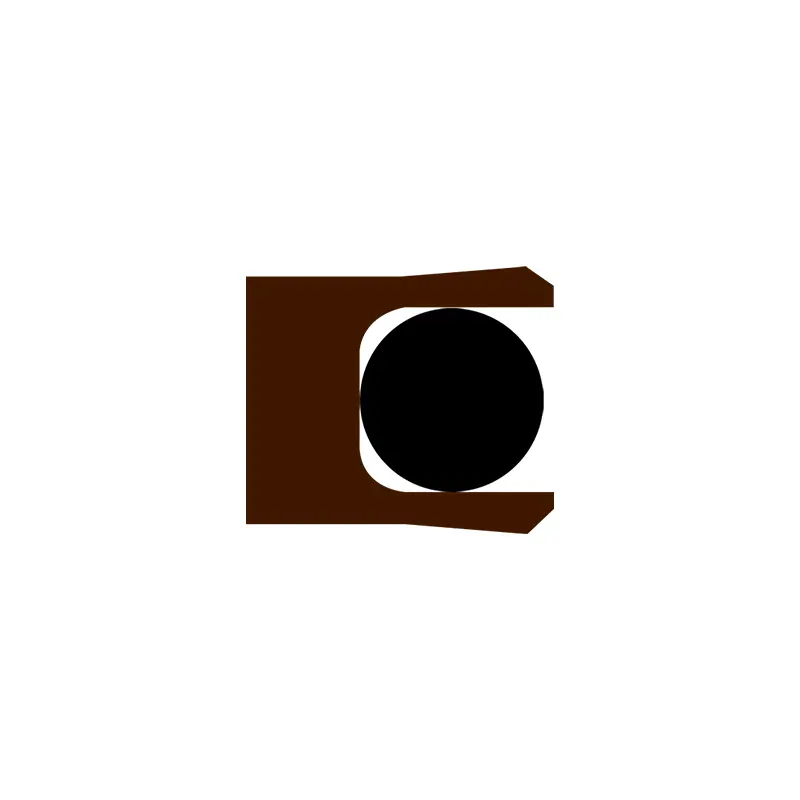

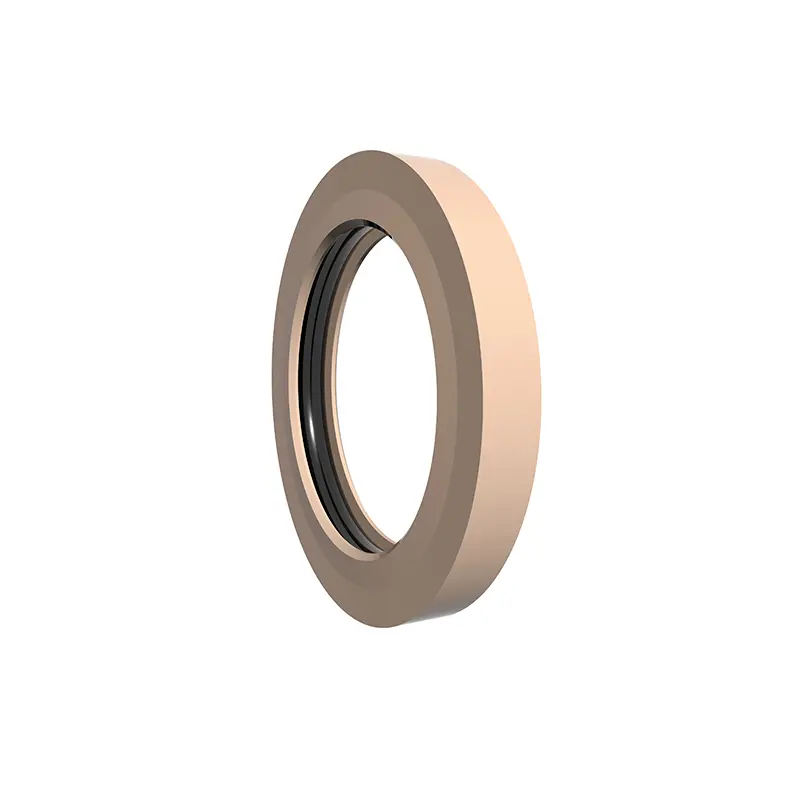

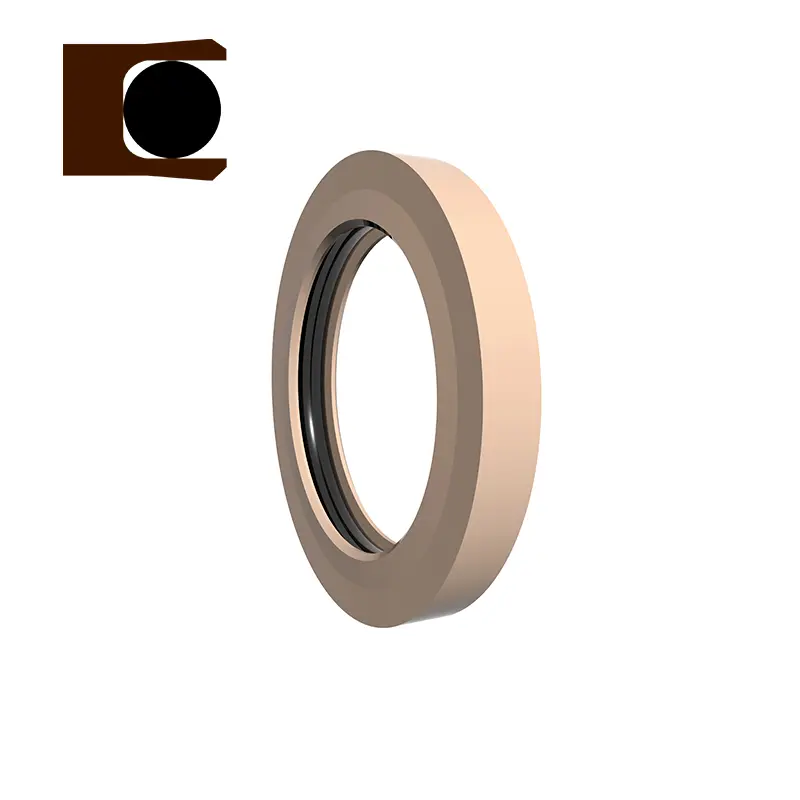

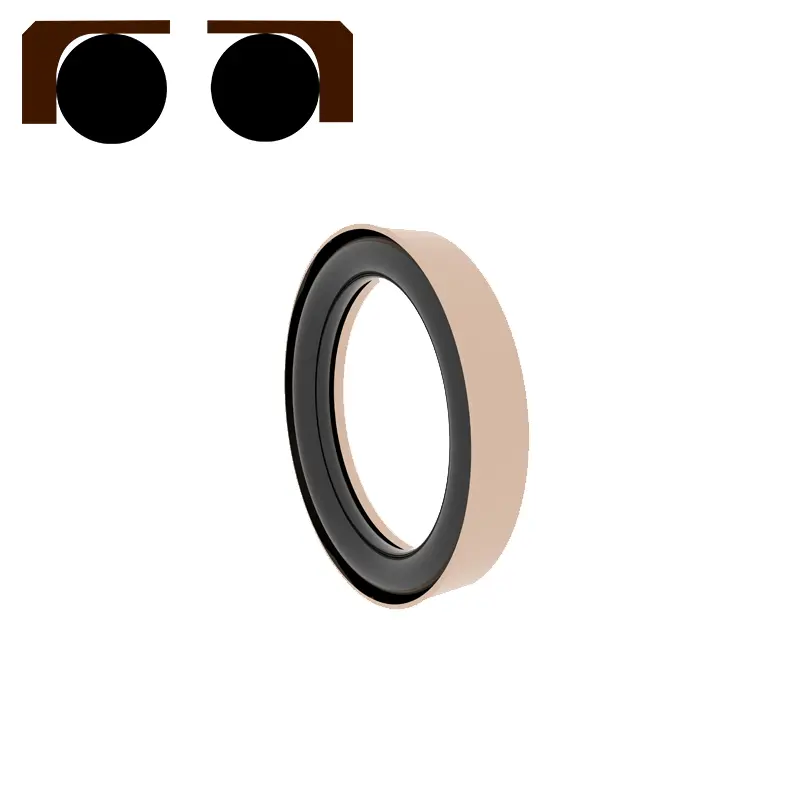

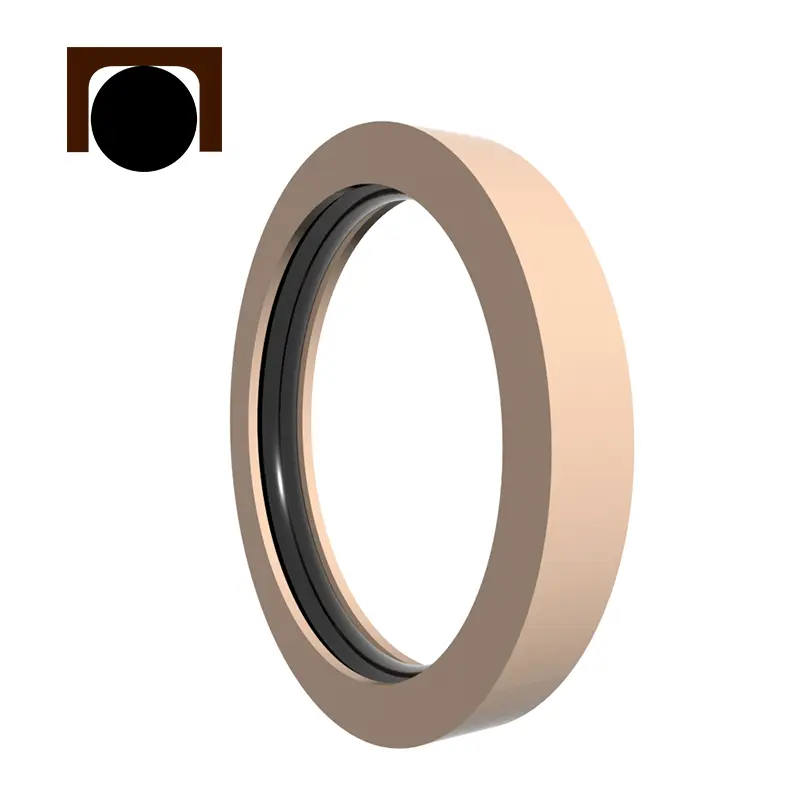

Toto těsnění se skládá z těsnicího kroužku ve tvaru C a O-kroužku ve tvaru P. O-kroužek je předem komprimován tak, aby generoval upínací sílu k dosažení utěsnění. Upínací síla těsnění se zvyšuje pod tlakem, tj. Čím vyšší je tlak, tím lepší je utěsnění. Vzhledem k tomu, že skluzový kroužek přijímá oboustrannou strukturu žebra, O-kroužek nebude vymačkán a vydrží vysoký tlak.

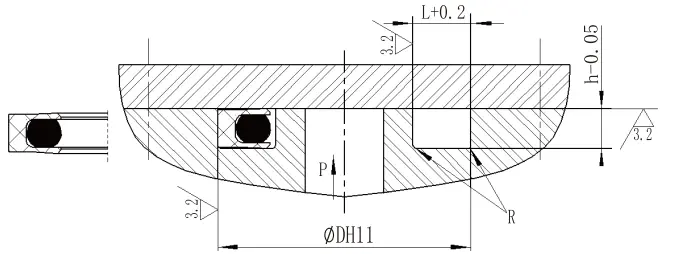

RC2873
RC2874

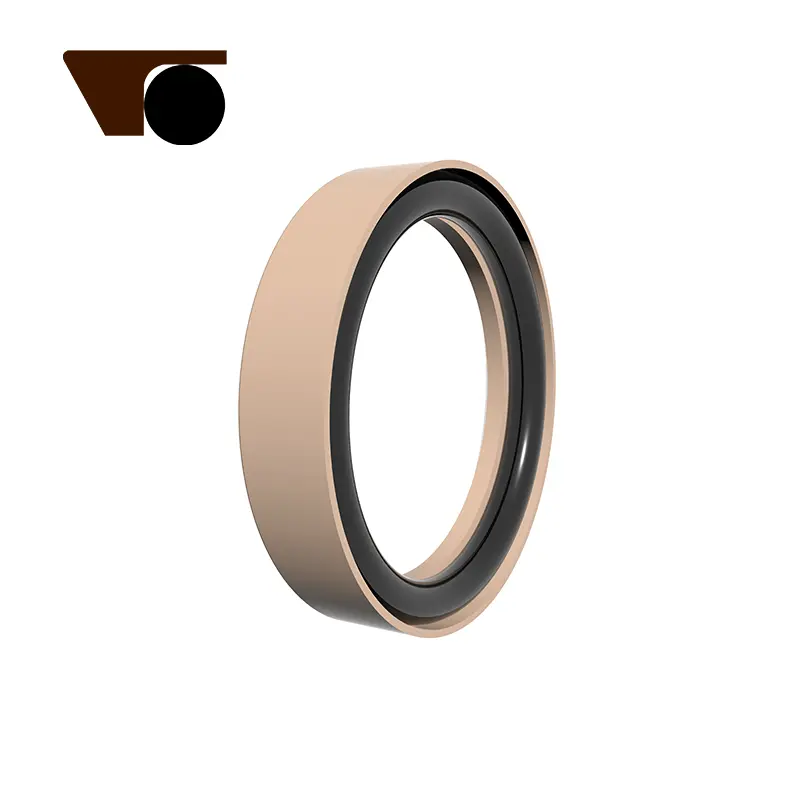

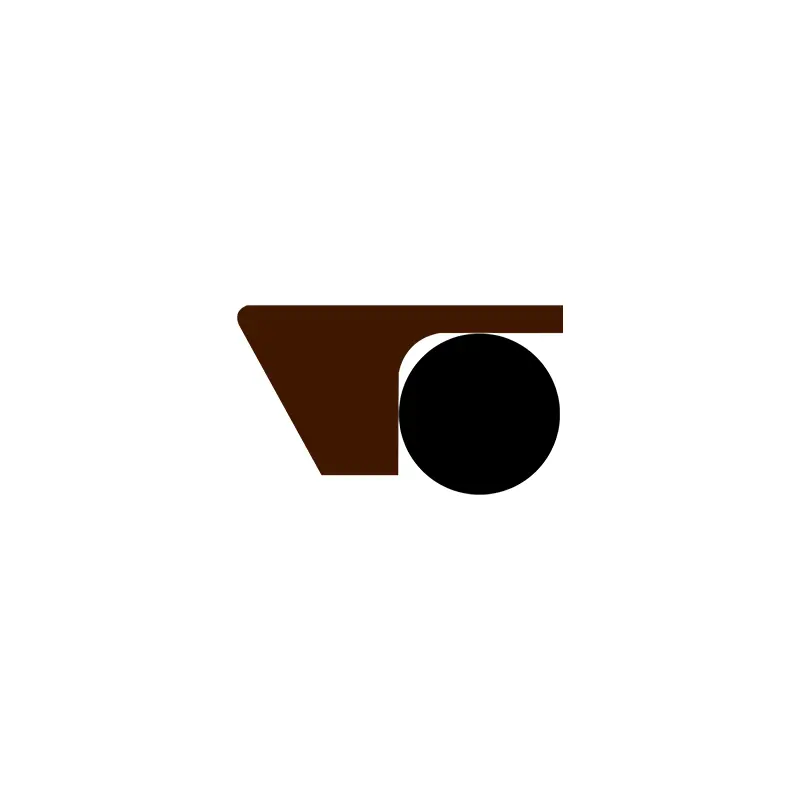

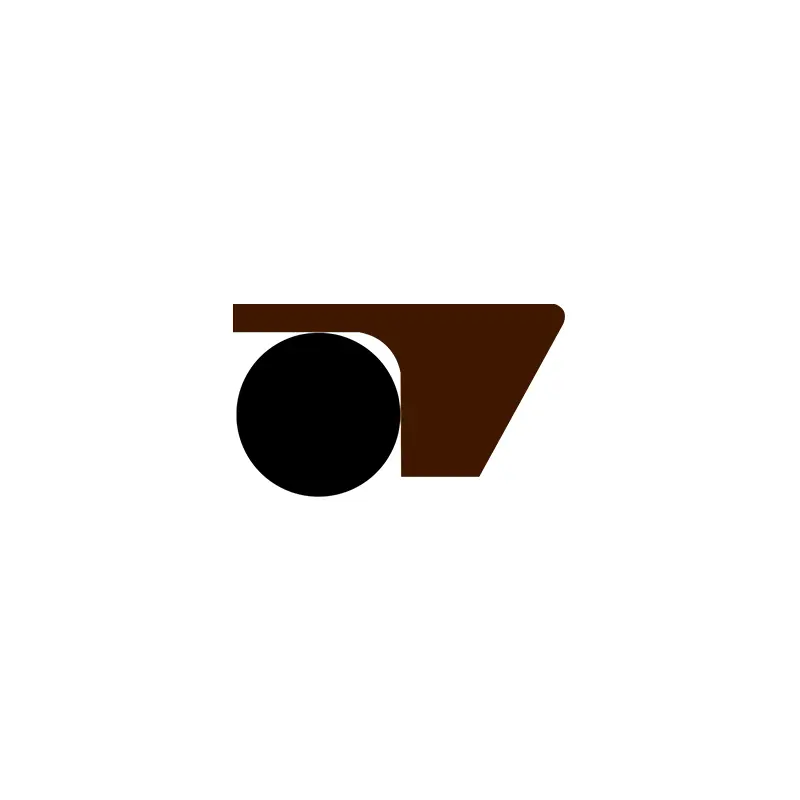

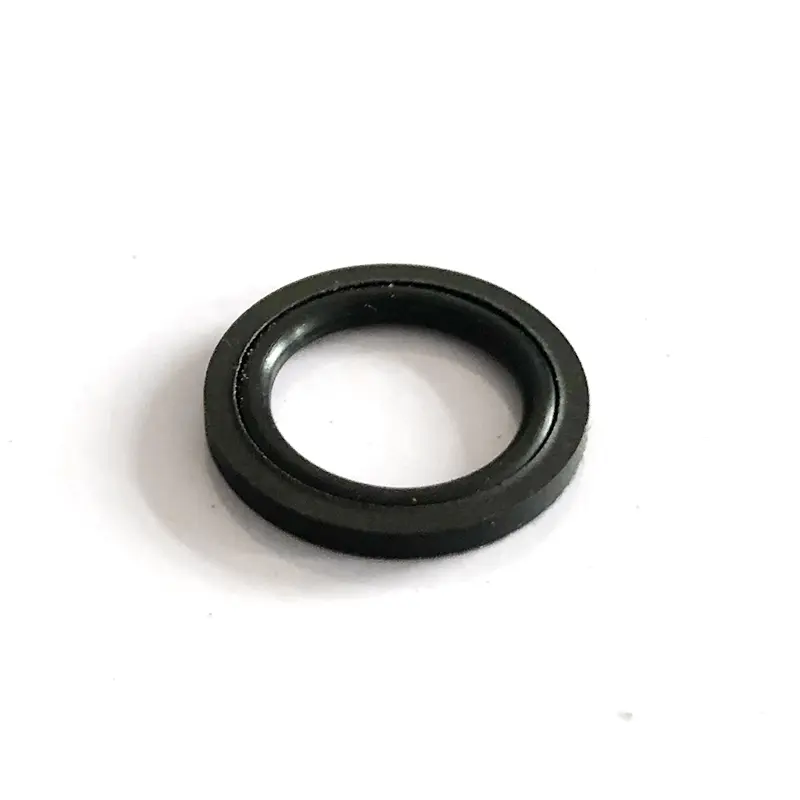

Toto těsnění se skládá z utěsňovacího kroužku ve tvaru nohy vyrobeného z modifikovaného materiálu PTFE a O-kroužku. O-kroužek je předem komprimován tak, aby generoval upínací sílu k dosažení utěsnění. Upínací síla těsnění se zvyšuje pod tlakem, tj. Čím vyšší je tlak, tím lepší je utěsnění. Vzhledem k tomu, že skluzový kroužek přijímá strukturu žebra ve tvaru boku nohy, nebude O-kroužek vymačkán a vydrží vysoký a ultra vysoký tlak.
Specifikace:
| RC2871-Specifikace typu vnitřního tlaku (všechny specifikace v rozsahu parametrů jsou k dispozici) | |||||
| Rozsah vnějšího průměru D H11 |
Hloubka drážky h-0.05 |
Šířka drážky L+0,2 |
Šířka drážky
L1+0,2 Tlak> 80MPA |
Zaoblené rohy Rmax |
Průměr drátu O-kroužek dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| Specifikace externího tlaku RC2871-B (všechny specifikace v rozsahu parametrů jsou k dispozici) | |||||
| Rozsah vnějšího průměru DH11 | Hloubka drážky h-0.05 |
Šířka drážky L+0,2 |
Šířka drážky L1+0,2 Tlak> 80MPA |
Zaoblené rohy Rmax | Průměr drátu O-kroužek dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

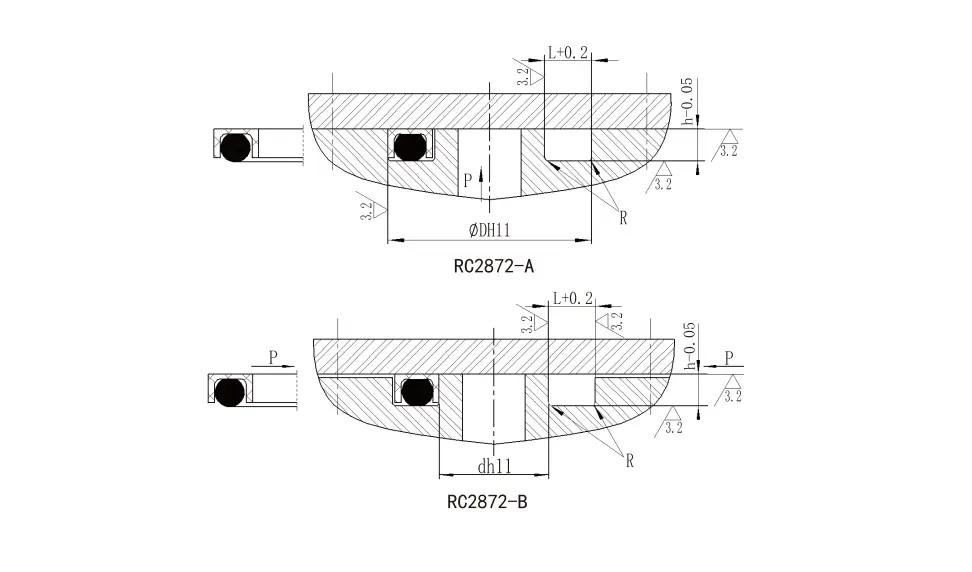

| RC2872-A Specifikace typu vnitřního tlaku (všechny specifikace v rozsahu parametrů jsou k dispozici) | ||||
| Rozsah vnějšího průměru D H11 |
Hloubka drážky h-0.05 |
Šířka drážky L+0,2 |
Zaoblené rohy Rmax |
Průměr drátu O-kroužek dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| Specifikace externího tlaku RC2872-B (všechny specifikace v rozsahu parametrů jsou k dispozici) | ||||
| Rozsah vnějšího průměru D H11 |
Hloubka drážky h-0.05 |
Šířka drážky L+0,2 |
Zaoblené rohy R |
Průměr drátu O-kroužek dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Rozsah vnějšího průměru IE11 |
Hloubka drážky h-0.05 |
Šířka drážky L+0,2 |
Zaoblené rohy Rmax |
Průměr drátu O-kroužek dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Rozsah vnějšího průměru IE11 |
Hloubka drážky h-0.05 |
Šířka drážky L+0,2 |
Zaoblené rohy Rmax |
Průměr drátu O-kroužek dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

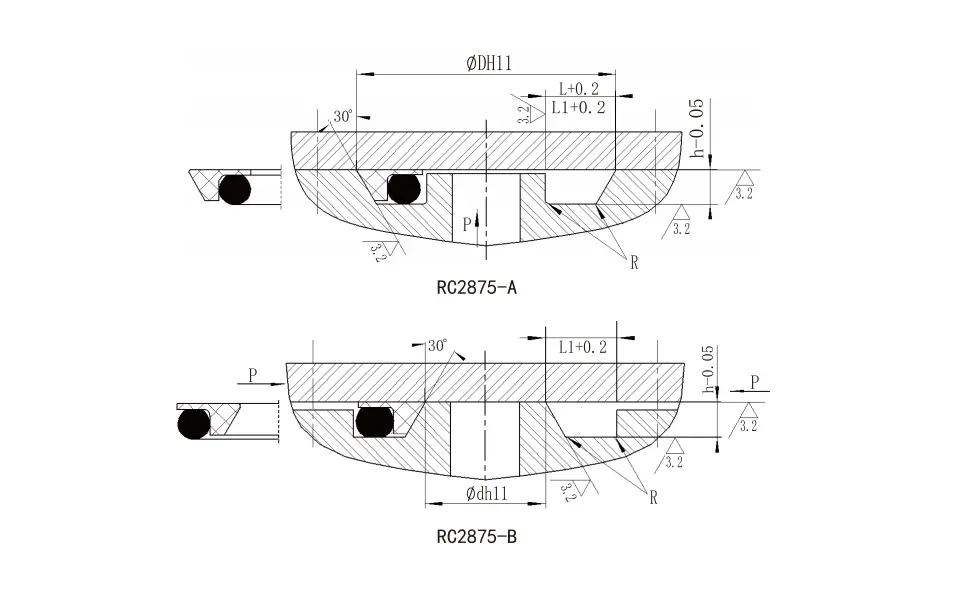

| RC2875-Specifikace typu vnitřního tlaku (všechny specifikace v rozsahu parametrů jsou k dispozici) | |||||
| Rozsah vnějšího průměru D H11 |
Hloubka drážky h-0.05 |
Šířka drážky L+0,2 |
Šířka drážky L1+0,2 Tlak> 100MPA |
Zaoblené rohy Rmax |
Průměr drátu O-kroužek dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Specifikace typu externího tlaku RC2875-B (všechny specifikace v rozsahu parametrů jsou k dispozici) | |||||
| Rozsah vnějšího průměru D H11 |
Hloubka drážky h-0.05 |
Šířka drážky L+0,2 |
Šířka drážky L1+0,2 Tlak> 100MPA |
Zaoblené rohy Rmax |
Průměr drátu O-kroužek dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Těsnění příruby s vysokým tlakem použitelné pracovní podmínky | ||||
| Profil | Model | Tlak (MPA) |
Teplota (℃) | Média |
 |
RC2871-A | ≤ 300 | -35 ~+100 (odpovídající O-kroužek NBR) | Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
 |
RC2871-B | ≤ 300 | -35 ~+100 (odpovídající O-kroužek NBR) | Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
 |
RC2872-A | ≤ 100 | -35 ~+100 (odpovídající O-kroužek NBR) | Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
 |
RC2872-B | ≤ 100 | -35 ~+100 (odpovídající O-kroužek NBR) | Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
 |
RC2873 | ≤ 200 | -35 ~+100 (odpovídající O-kroužek NBR) | Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
 |
RC2874 | ≤ 300 | -35 ~+100 (odpovídající O-kroužek NBR) | Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
 |
RC2875-A | ≤ 300 | -35 ~+100 (odpovídající O-kroužek NBR) | Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
 |
RC2875-B | ≤ 300 | -35 ~+100 (odpovídající obdélníkový prsten NBR) | Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající obdélníkový prsten FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (odpovídající obdélníkový prsten NBR) | Hydraulický olej, emulze, voda, plyn atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (odpovídající O-kroužek NBR) -20 ~+200 (odpovídající O-kroužek FKM) |
Hydraulický olej, emulze, voda, plyn atd. |
