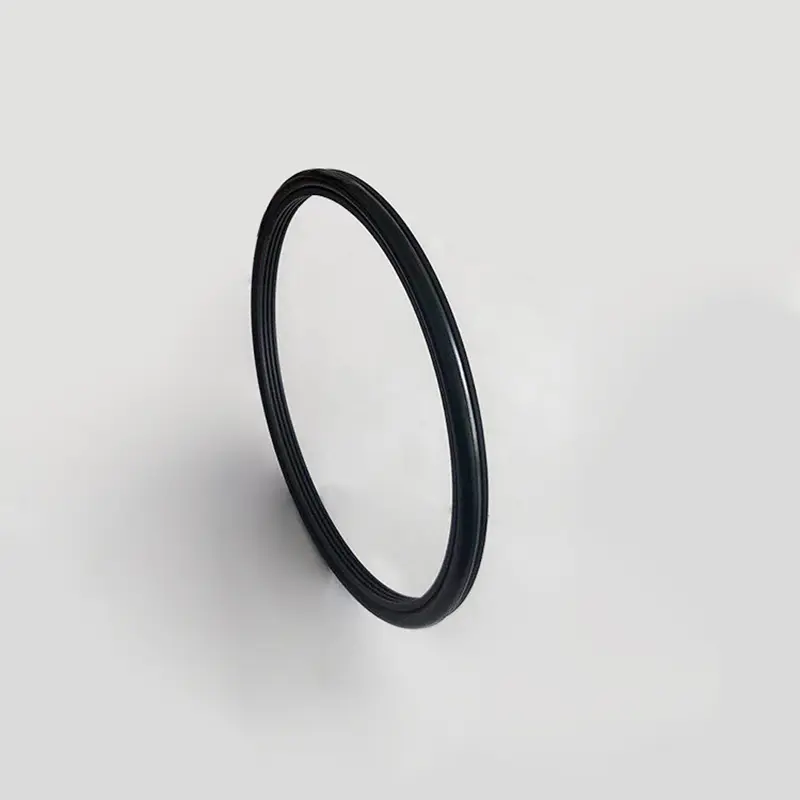

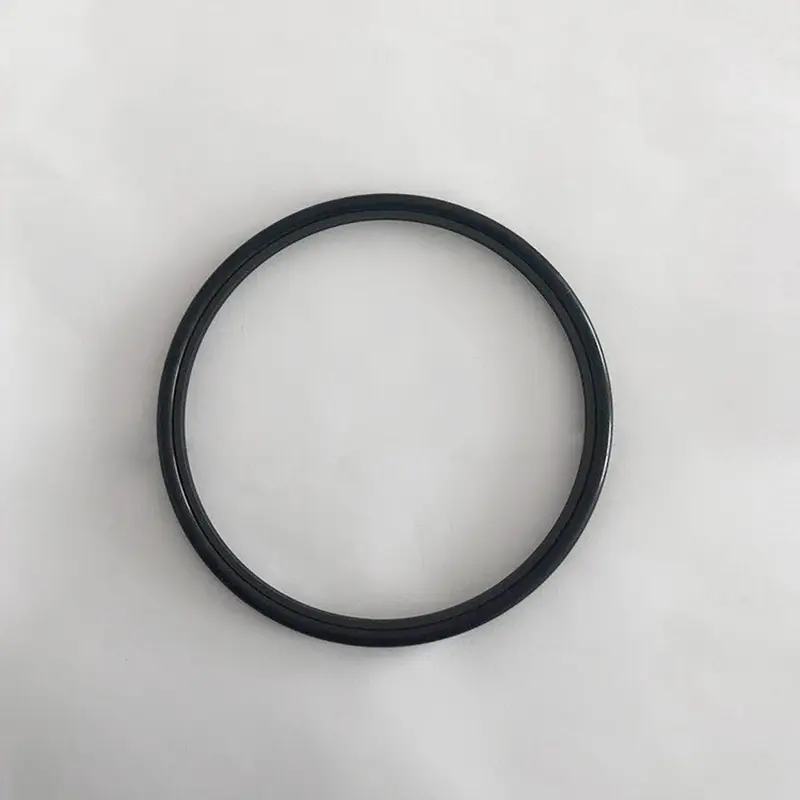

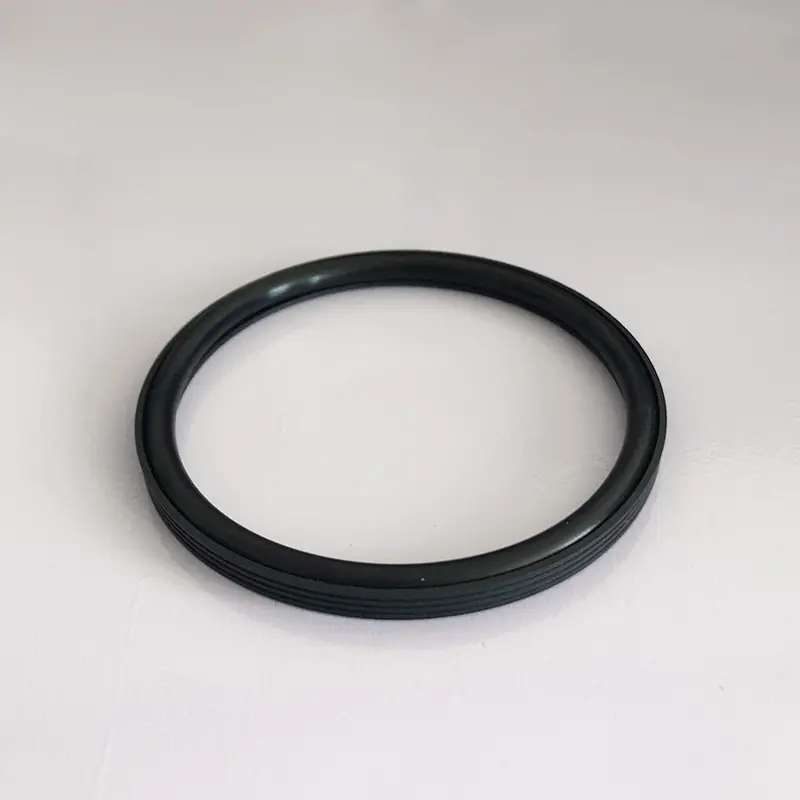

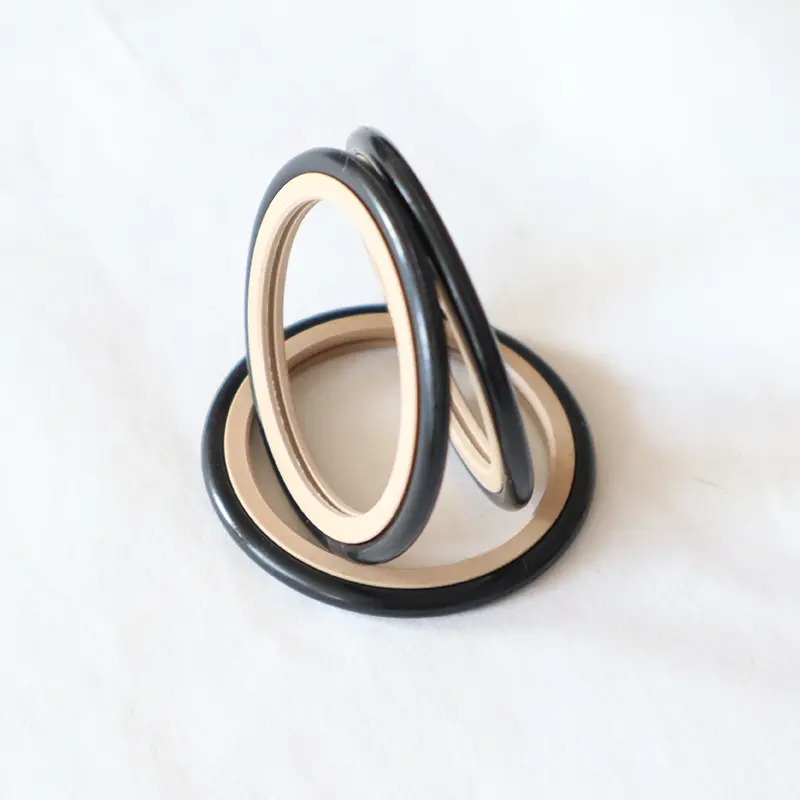

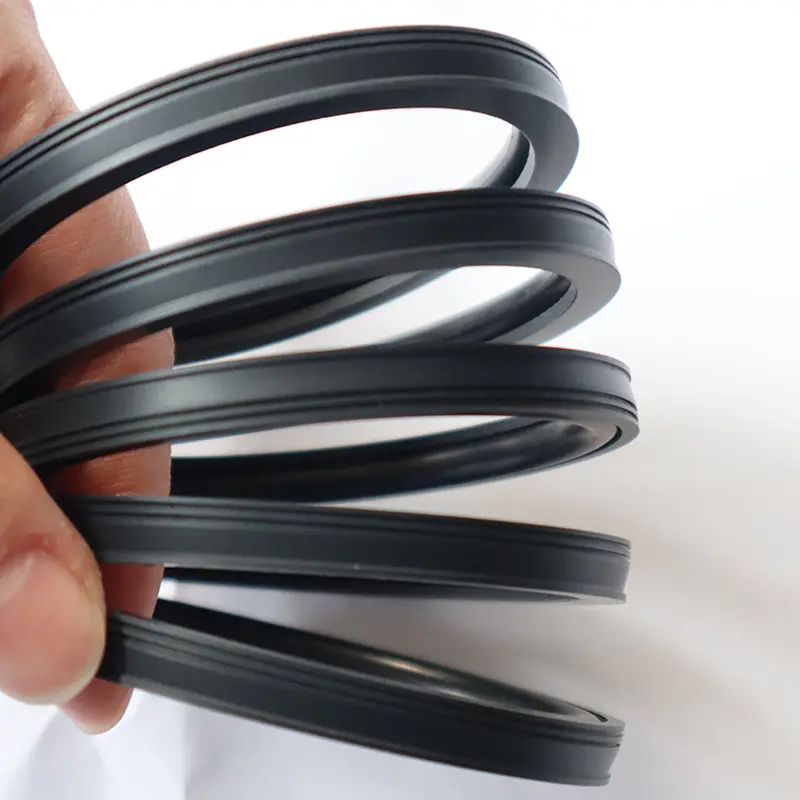

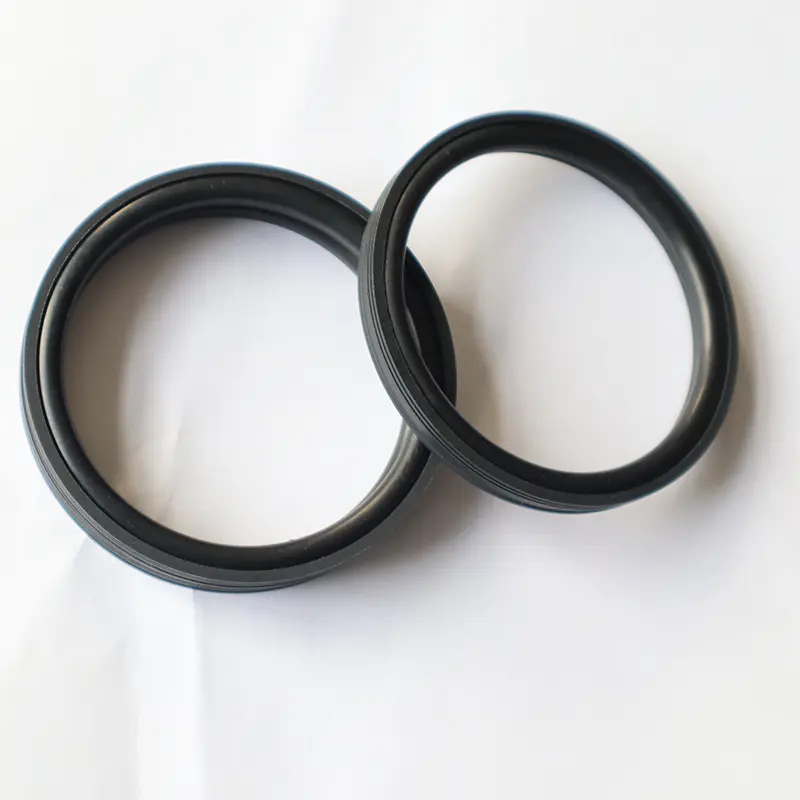

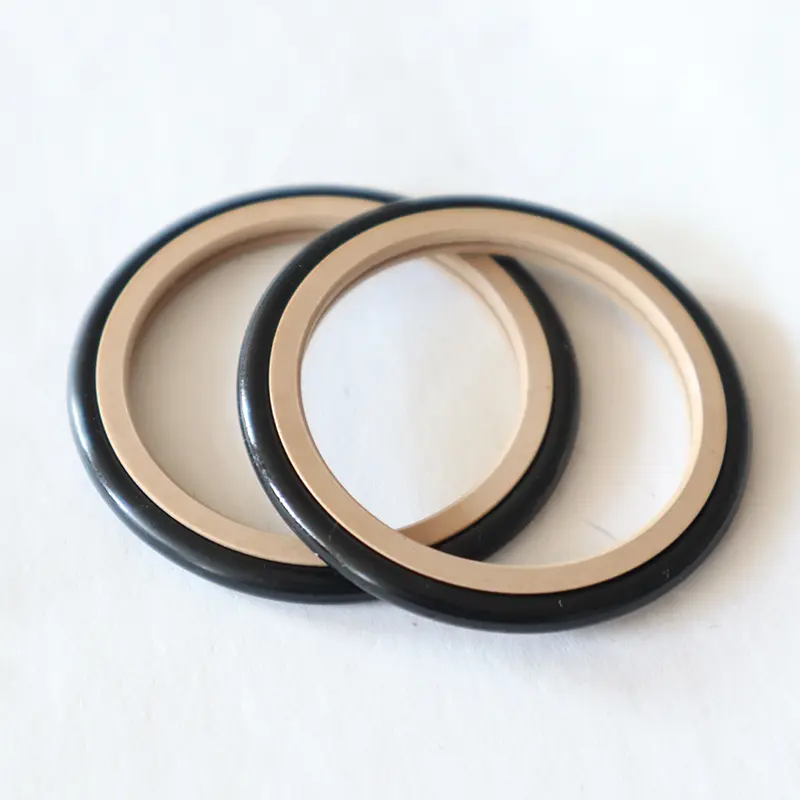

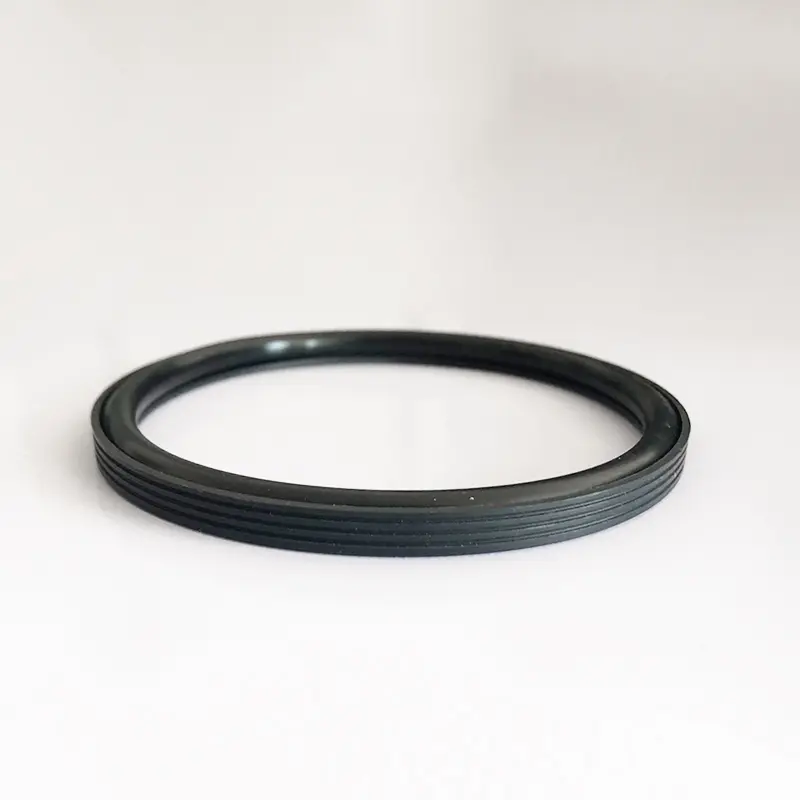

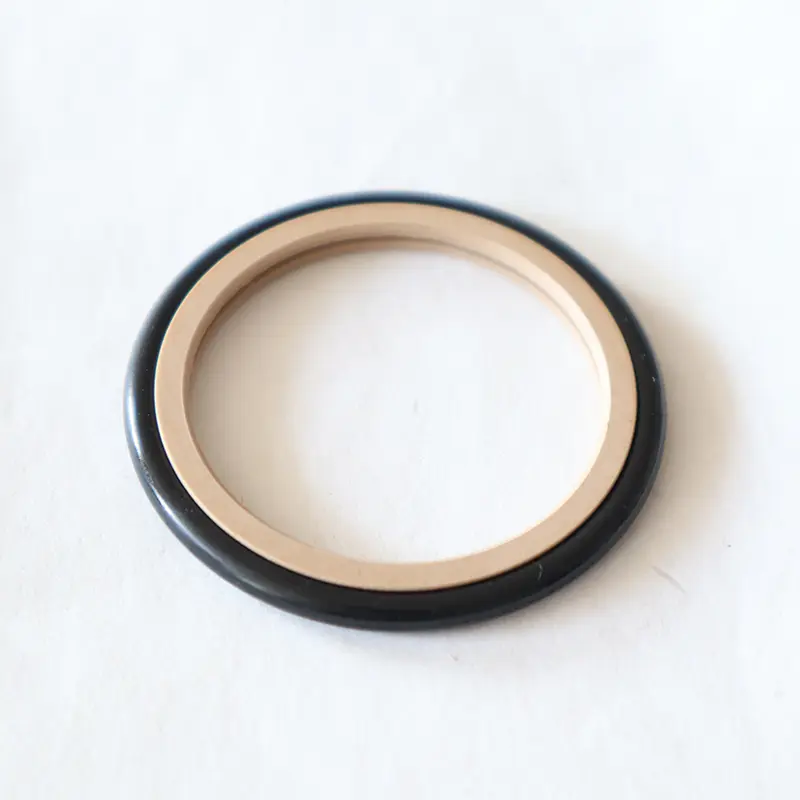

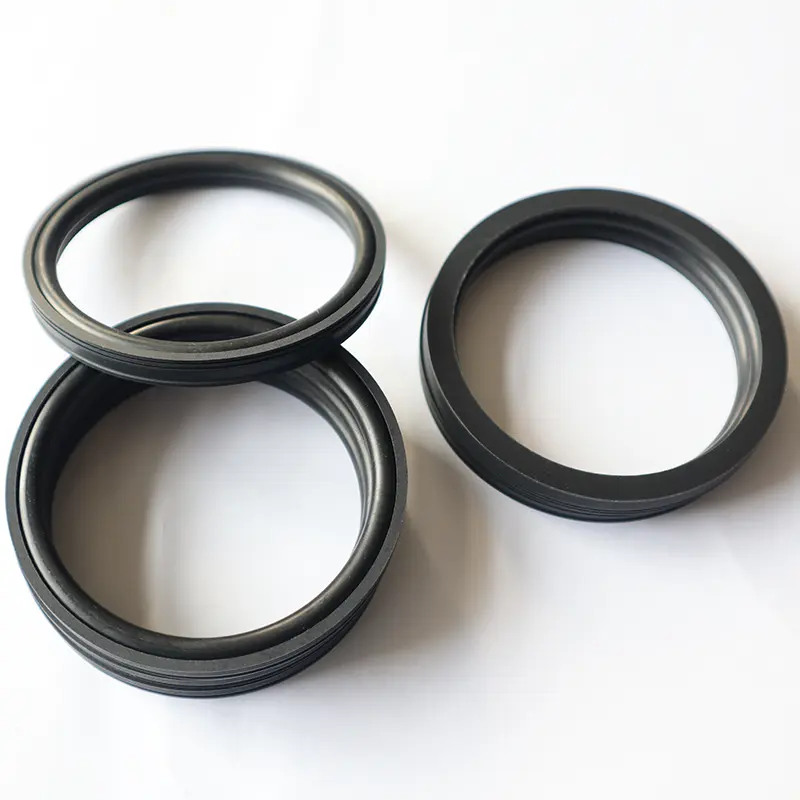

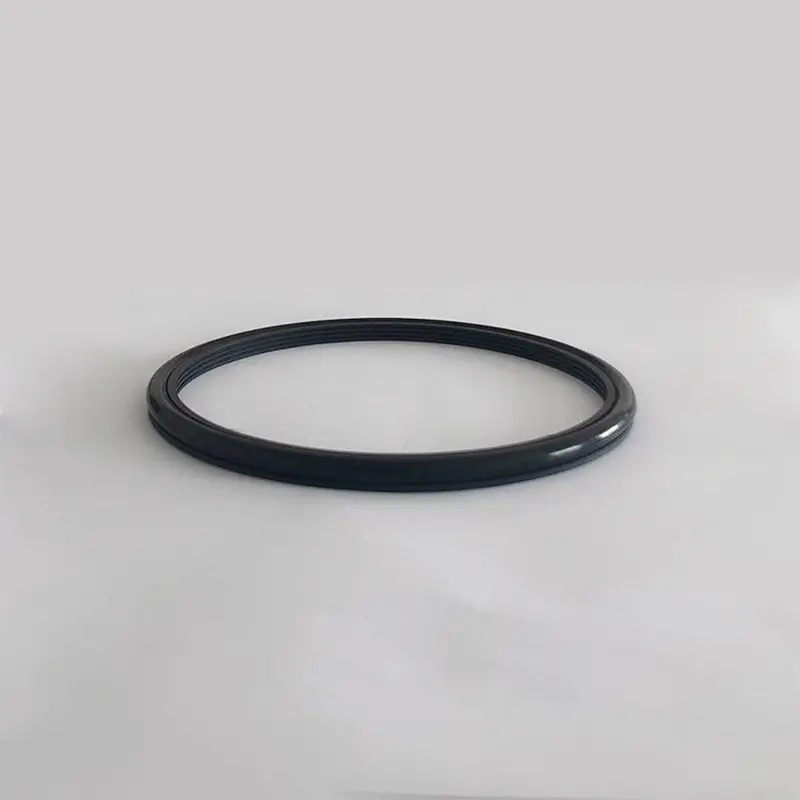

Vysokotlaká těsnění RC2061 a RC2062 pro cementovou kaši spuštěnou Ruichen těsněními jsou navrženy tak, aby se vyrovnaly se složitými a drsnými podmínkami těsnění cementu.

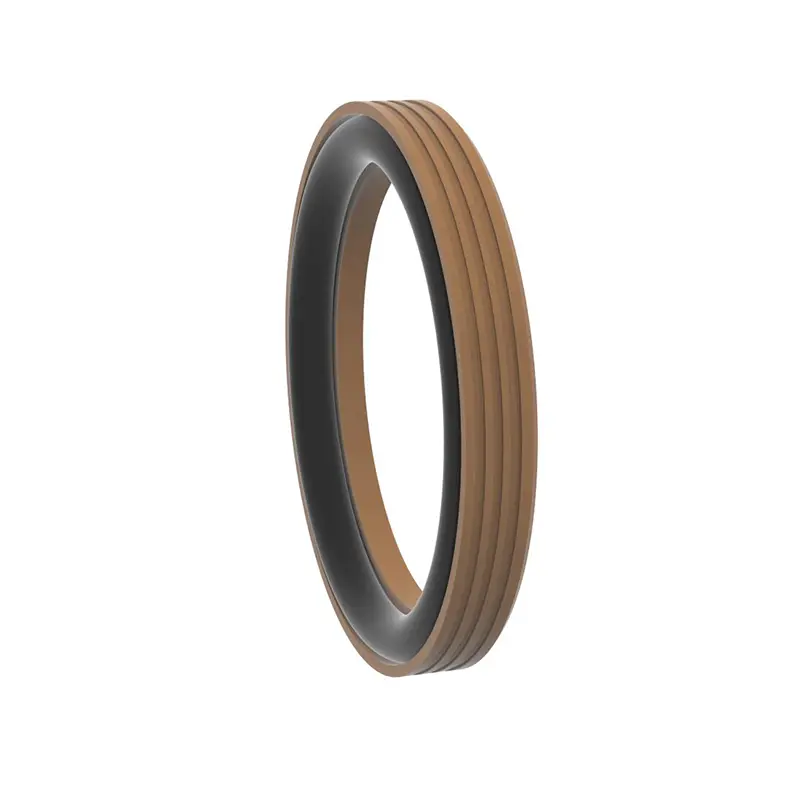

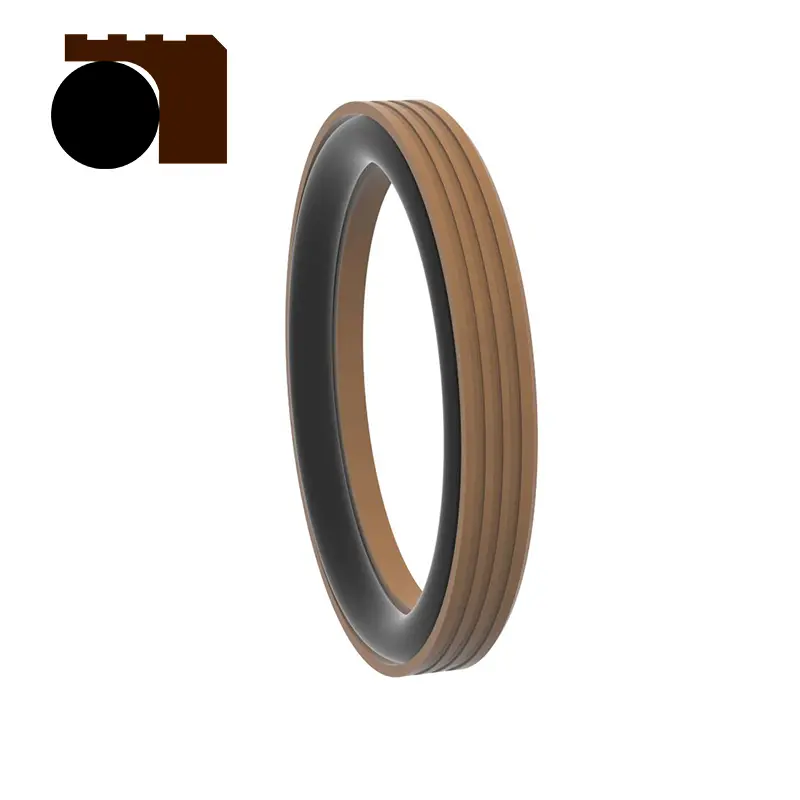

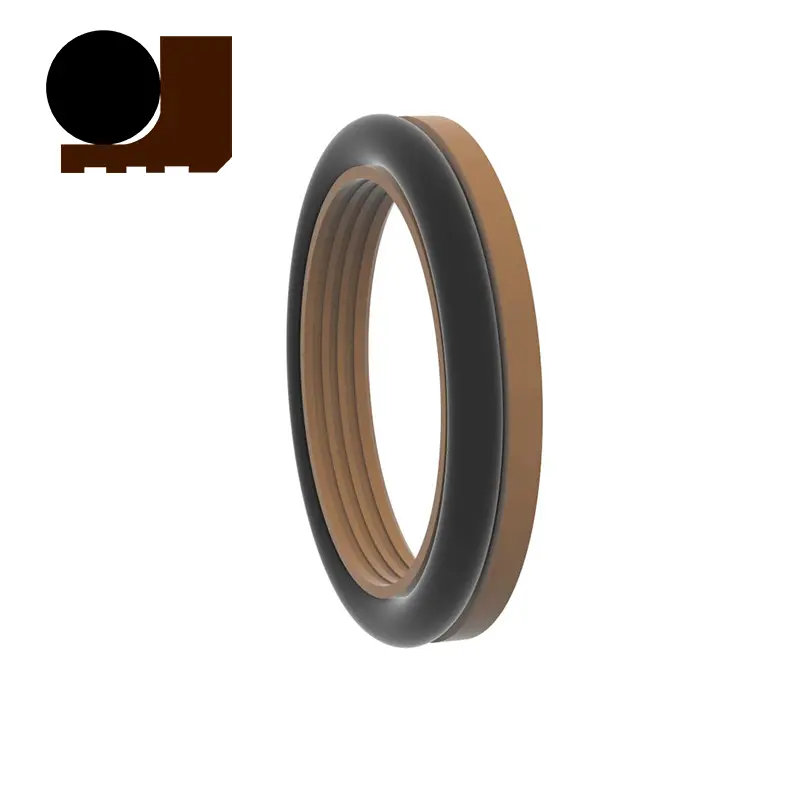

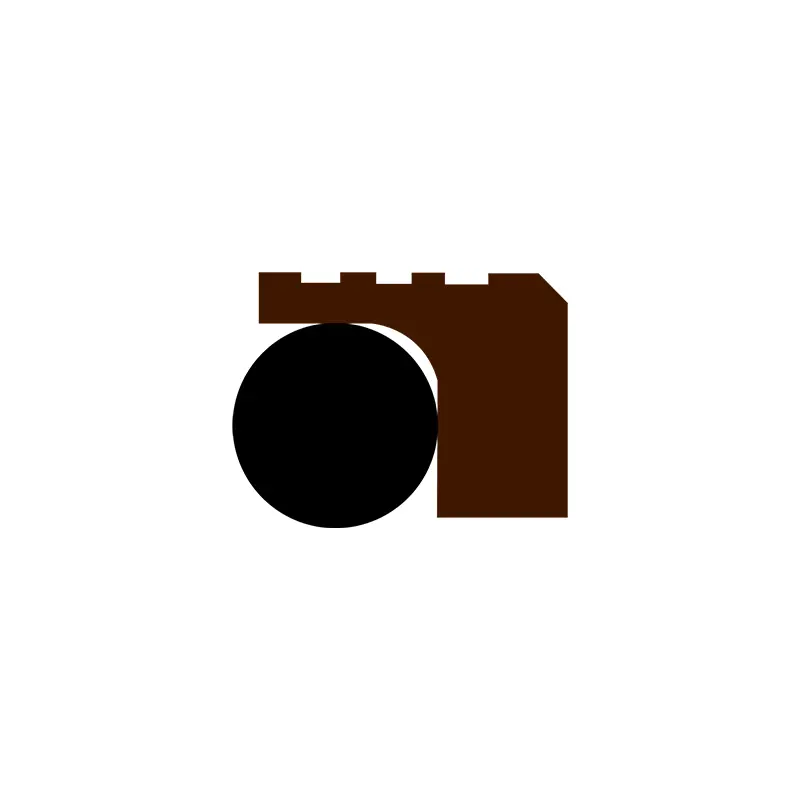

Tyto dva produkty mají stejnou strukturu, z nichž oba se skládají z pečlivě navrženého vysokofrekvenčního inženýrského plastového zubního těsnění a O-kroužků, aby se dosáhlo jednosměrného utěsnění hydraulického reciproce a rotačního pohybu. Mají širokou škálu aplikací a mohou hrát důležitou roli v zařízení, jako jsou plunžrová čerpadla, bahenní čerpadla, vrtací vrtačky, vrtné soupravy, zařízení pro průzkum oleje a míchací rostliny betonu.
Pokud jde o výkon, naše vysokotlaká těsnění pro cementovou kaše mohou vykazovat mnoho výhod. Charakteristiky dlouhého života snižují potřebu častého výměny těsnicích dílů a snížení nákladů na údržbu zařízení; Výkon s nízkým třením zajišťuje hladký provoz zařízení a snižuje ztrátu energie; Dobré těsnění účinně zabraňuje úniku cementu kaše a zajišťuje stabilní provoz zařízení; Malý strukturální prostor je vhodný pro instalaci a rozvržení v omezených prostorech různých zařízení; Snadná instalace, použití a údržba dále zlepšuje účinnost používání zařízení.
U maligních médií, jako je cementová kaše, může produkt zvýšit utěsňovací efekt speciálním designem pečetí a optimalizace tloušťky. Při používání pro těsnění kalu, abychom dále zlepšili pečeť a životnost komponent, doporučujeme mazání tuků mezi dvěma (nebo více) těsněními. Tato dvě vysokotlaká těsnění pro cementovou kaši poskytují spolehlivé a efektivní řešení problému s těsněním vysokotlakého cementu.
Funkce a aplikace produktu:
Příklad objednávání:
Objednávka modelu RC2061-80X91.7X7.6-PTFE4-R01 Průměr modelu hřídele x Průměr drážky x šířka šířky
Objednávka modelu RC2062-80X68.3x7.6-PTFE4-R01
Průměr modelového válce x Průměr drážky x drážkového šířky materiálu

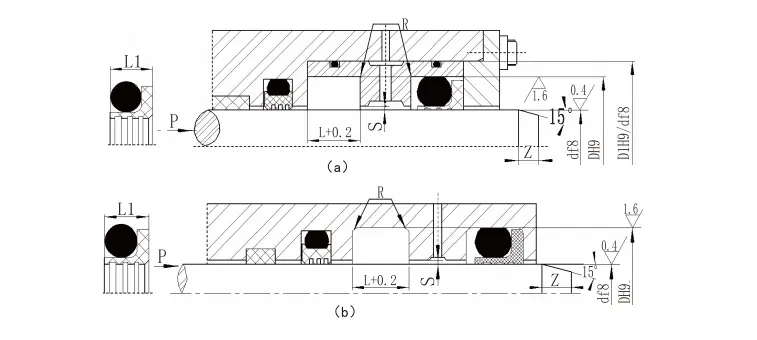

Specifikace:
| Rozsah průměru hřídele
Standardní typ d F8 RC2061 |
Rozsah průměru hřídele
Těžké zatížení d F8 RC2061-Z |
Průměr drážky D H9 |
Šířka drážky L+0.2 |
Pečeť šířka1 | Kulaté rohy Rmax |
Radiální vůle SMAX | Zkosení ZMIN |
Průměr drátu O-kroužek | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15,9 | - | D+6,3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Poznámka: 1. Pro průměr hřídele ≤ 30 mm se doporučuje otevřená drážky. | ||||||||||
| 2. Pro rotační těsnění se doporučuje povrchová tvrdost otočného hřídele, aby byla HRC ≥ 58. 3. Pro tlak větší než 30 mPa se pro mezeru pro vytlačování doporučuje H8/F8. | ||||||||||

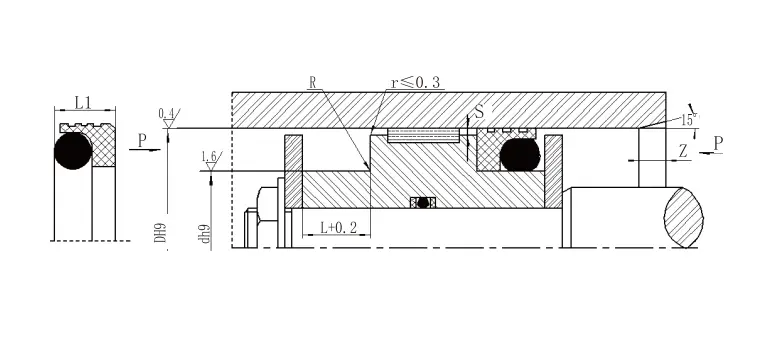

| Řada clony
Norma D H9 RC2062 |
Řada clony
Těžké zatížení D H9 RC2062-Z |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Pečeť šířka1 | Zaoblené rohy Rmax |
Radiální vůle SMAX | Zkosení ZMIN |
Průměr drátu O-kroužek | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12,9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Poznámka: 1. Pro průměry válce ≤ 30 mm se doporučují otevřené drážky. | ||||||||||
| 2. pro tlaky větší než 30 MPa se pro vytlačování doporučuje H8/F8. | ||||||||||
| Vysokotlaká těsnění pro pracovní podmínky cementu | ||||||

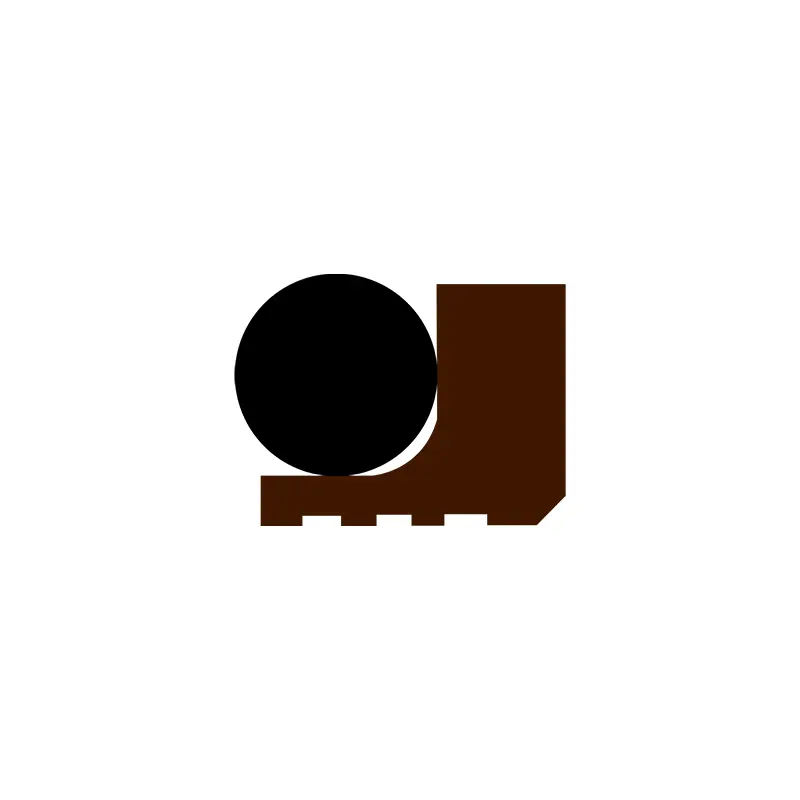

| Profil | Model | Tlak MPA |
Teplota (℃) | Rychlost (paní) |
Média | |
| PŘIPOJENÍ NÁVRHU | Rotační pohyb | |||||
 |
RC2061 | ≤ 100 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | ≤2 | Voda, bláto, ropa, hydraulický olej, emulze atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||||
 |
RC2062 | ≤ 100 | -35 ~+100 (odpovídající O-kroužek NBR) | ≤6 | ≤2 | Voda, bláto, ropa, hydraulický olej, emulze atd. |
| -20 ~+200 (odpovídající O-kroužek FKM) | ||||||
