Stavění těsnicí kroužek

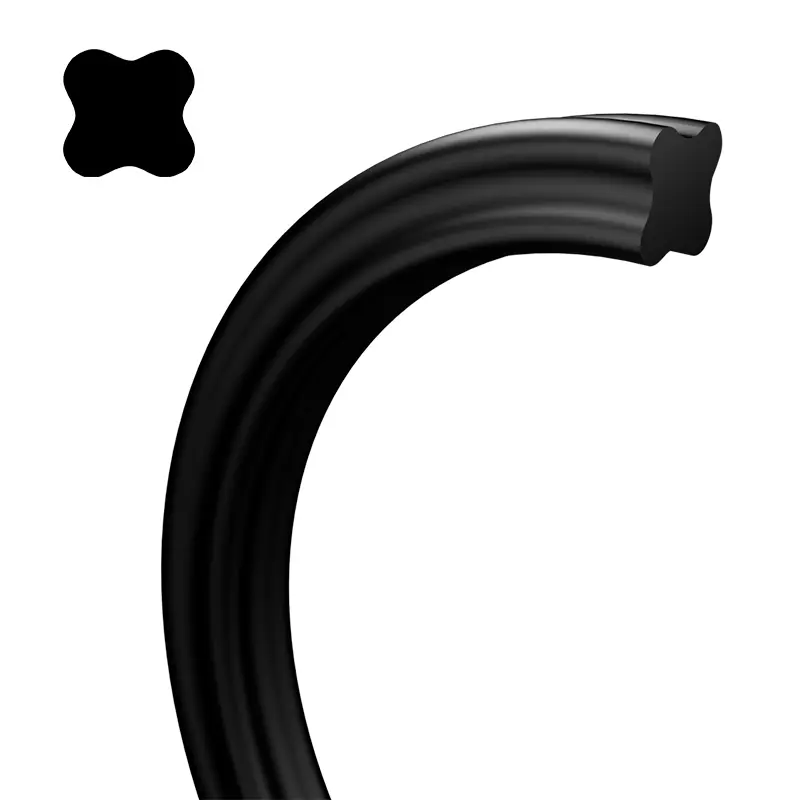

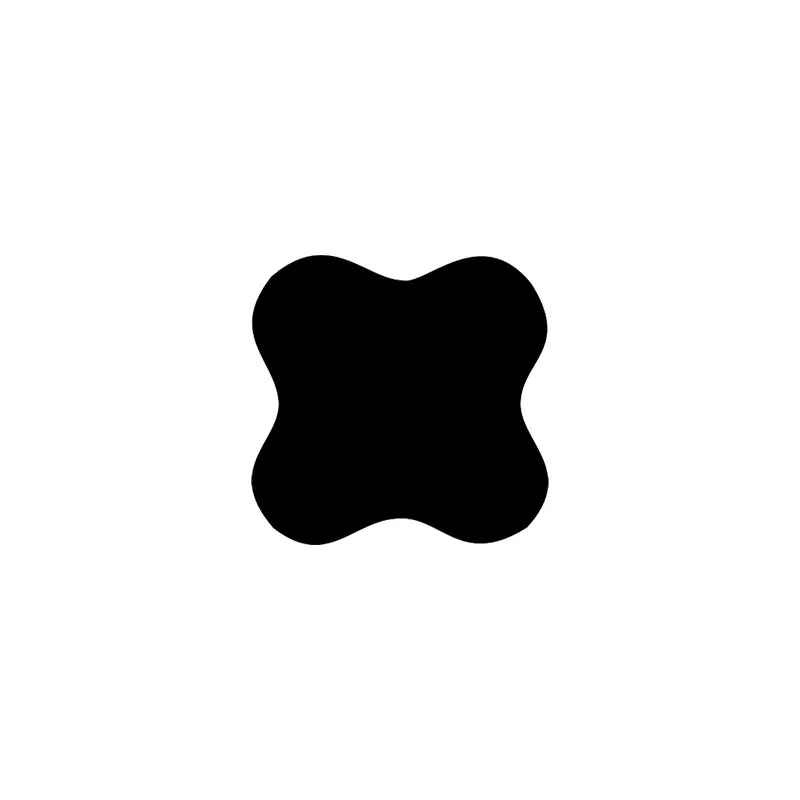

Těsnicí kroužek ve tvaru hvězdy je čtyřpipové těsnění s tvarem podobným X, takže se také nazývá rentgenový prsten. Je to zlepšení a vylepšení na základě O-kroužku. Jeho průřezové rozměry jsou stejné jako rozměry O-kroužku amerického standardu AS568A a může v podstatě nahradit použití O-kroužku.

Ve srovnání s O-kroužkem tvoří těsnicí kroužek ve tvaru hvězdy mazací dutinu mezi těsnicími rty, která má menší odolnost proti tření a malý počáteční odpor. Protože jeho blesková hrana je umístěna v konkávní části průřezu, je těsnicí efekt lepší. Nekruhový průřez se účinně vyhýbá fenoménu válcování během recipročního pohybu.

Rozsah aplikací těsnicího kroužku ve tvaru hvězdy je velmi široký. Vyberte příslušný materiál podle teploty, tlaku a média. Aby se utěsňovací kroužek ve tvaru hvězdy přizpůsobil dané aplikaci, je třeba zvážit vzájemná omezení mezi všemi pracovními parametry. Při určování rozsahu aplikací je třeba zvážit maximální teplotu, kontinuální pracovní teplota a provozní cyklus. Při rotujících příležitostech je třeba zvážit také zvýšení teploty způsobené teplem tření.

Tento těsnicí kroužek ve tvaru X je samo-utahovacím prvkem. Těsnicí síla v počátečním stavu závisí na množství komprese a tvrdosti materiálu. Jak se tlak systému zvyšuje, zvýší se kompresní deformace těsnicího kroužku a celková těsnicí síla se zvýší, čímž se vytvoří spolehlivé těsnění.

Funkce a aplikace produktu:

Výběr těsnicího kroužku ve tvaru hvězdy

Statické těsnění nebo reciproce lineárního pohybu

(1) Těsnění díry: Vnitřní průměr těsnicího kroužku ve tvaru hvězdy by měl být kompatibilní s drážkou, nebo méně než asi 2% průměru dno. Protože předběžná síla generovaná předběžnou kompresem může účinně zabránit kroucení a válcování těsnicího kroužku.

(2) Těsnění hřídele: Vnitřní průměr těsnicího kroužku ve tvaru hvězdy by měl být stejný nebo o něco větší než vnější průměr hřídele, který lze řídit do 1%. Těsnicí kroužek bude snazší instalovat a mít delší životnost.

Rotační těsnění

Vnitřní průměr prstence ve tvaru hvězdy je asi o 2 ~ 5% větší než průměr hřídele, který se těsní. Protože těsnicí kroužek bude generovat tření a teplo, když se používá při rotaci, a elastomer se po zahřátí zmenší (efekt vytápění Joule). Aby bylo zajištěno mazání a spolehlivý provoz těsnicího kroužku, musí být vybrán prsten ve tvaru hvězdy s větším vnitřním průměrem než průměr hřídele. Obecně může těsnicí kroužek s menším průřezem splňovat potřeby statického utěsnění a naopak by měl být k splnění požadavků na dynamické utěsnění použit těsnicí kroužek s větším průřezem. V případě vysokotlakého nebo velkého vytlačovacího mezery je třeba vybrat gumový materiál s vyšší tvrdostí. Nejlepší způsob je přidat podložku PTFE, aby se zabránilo poškození vysokotlaké vytlačování.

Materiál

Materiálem je obecně nitrilní guma Shaw A70 NBR. Jiné materiály mohou odkazovat na materiály použité pro Obory O.

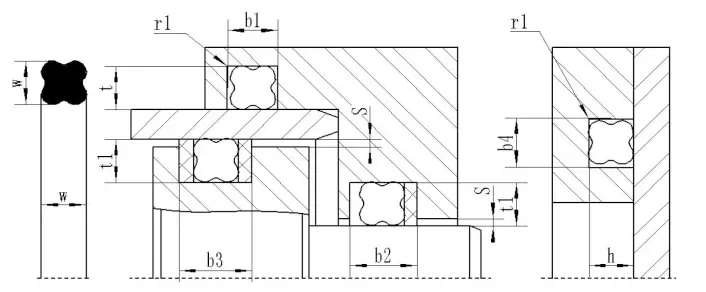

Hvězdný prsten doporučený design drážky

Star-tvarovaný těsnicí prsten-X-kroužek (americký standard AS568A)

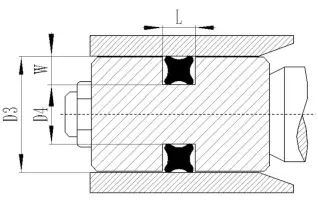

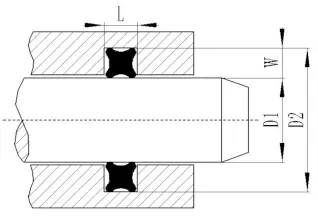

Těsnění pístů (pro hřídel)					Pístový pečeť (díra)
Model produktu	Specifikace a rozměry		Těsnění tyčí			Pístová těsnění		Šířka slotů
	Vnitřní průměr dn	Průřezový průměr CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
