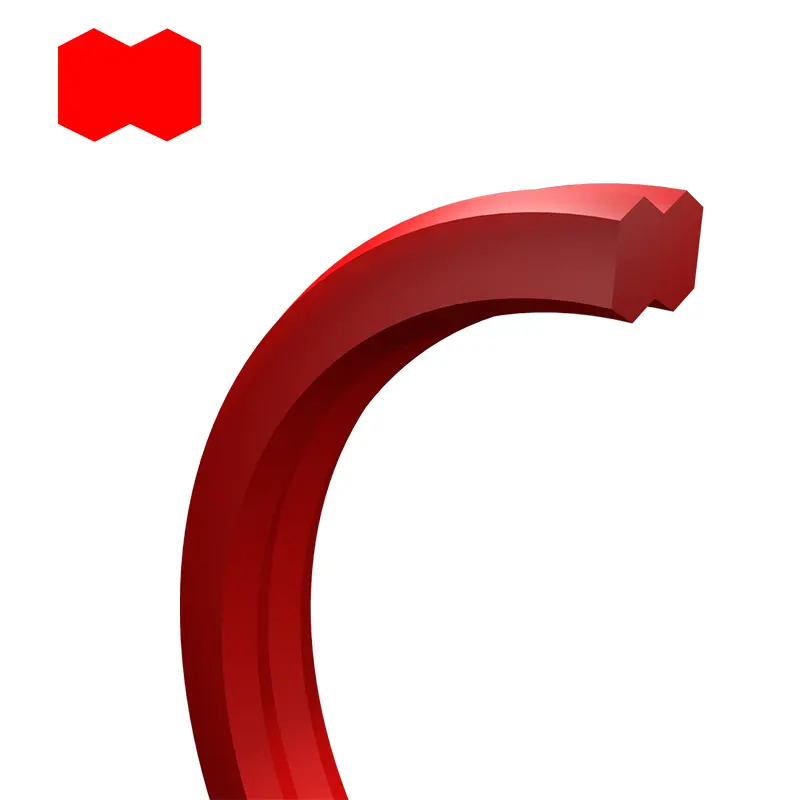

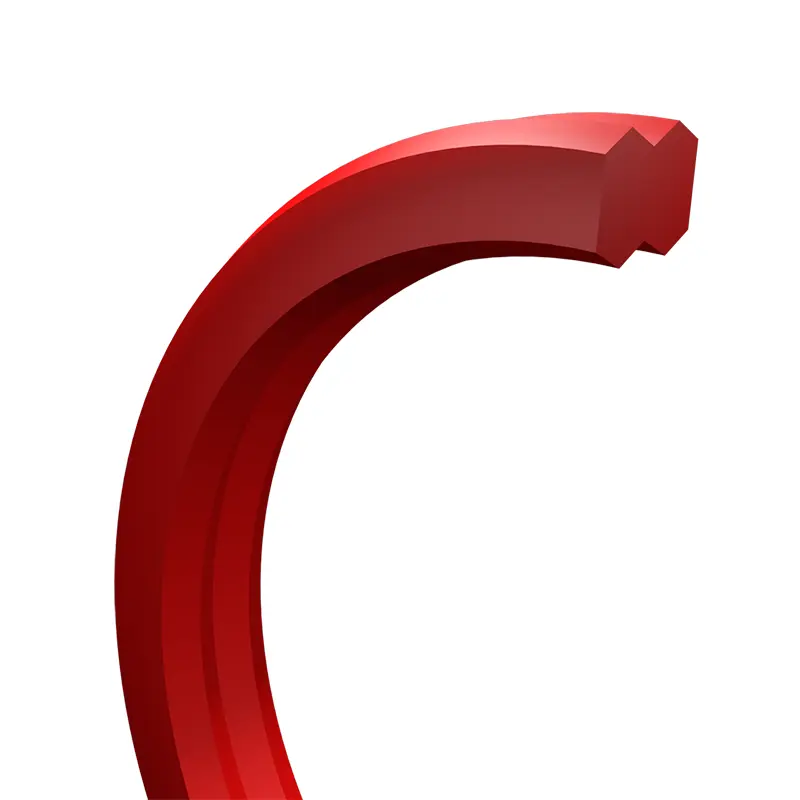

Těsnicí kroužek ve tvaru činky

V současné konstrukci hydraulického válce se O-kroužky nebo kombinace O-kroužku + opěrného prstence používají hlavně jako statická těsnění. Tento těsnicí roztok však má během montáže určitá rizika, protože O-kroužek může být zkroucený a poloha opěrného kroužku nemusí být optimální. Tento roztok také vykazuje nevýhody v případě tlakové pulzace a vniknutí nečistot. V tomto případě může být těsnicí kroužek ve tvaru činky ve tvaru činky použit jako ideální náhrada jako statické hydraulické těsnění jediného originálu.

Funkce a aplikace produktu:

Technické údaje

Tlak: Až 50 MPA.

Teplota: -35 ℃ ...+110 ℃.

Materiál: Polyuretan.

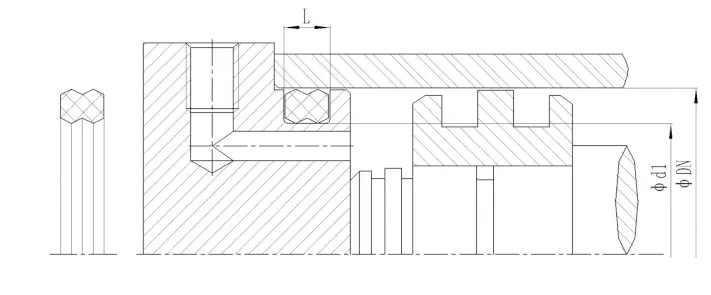

Požadavky na instalaci

(1) Instalační zkosení C je vybrána podle hodnoty hloubky drážky W (mm)

Když w <3; C≥3.

Když w> 3; C≥5.

(2) povrchová úprava

(3) Těsnicí kroužek ve tvaru činky ve tvaru činky nemá za následujících zkušebních podmínek žádný únik a je velmi odolný vůči vytlačování.

(4) Optimální těsnicí mezera:

Vrt válce - H8

Průvodce rukáv - G6

Protože těsnění je velmi odolné vůči vytlačování, lze dosáhnout radiálního těsnicího mezery 0,2 mm.

Při nízké teplotě je třeba se vyhnout odchylkám od vodicího rukávu k válci a pístovou tyč.

Doporučení instalace

Výhoda

Ve srovnání s O-kroužky nebo kombinací opěrných prstenů O-kroužek mají těsnění činky následující výhody:

(1) Velmi odolný vůči kroucení

(2) Snadno se instaluje

(3) Dlouhá životnost

(4) Vysokotlaká odolnost

Aplikace

Těsnění činky se běžně používá v hydraulických válcích, jako například:

(1) vysokozdvižné vozíky

(2) Hydraulika stavebních strojů

(3) Průmyslová hydraulika

(4) Strolics

(5) Injekční formovací stroje

(6) Hydraulické lisy

(7) Ventily kazety
