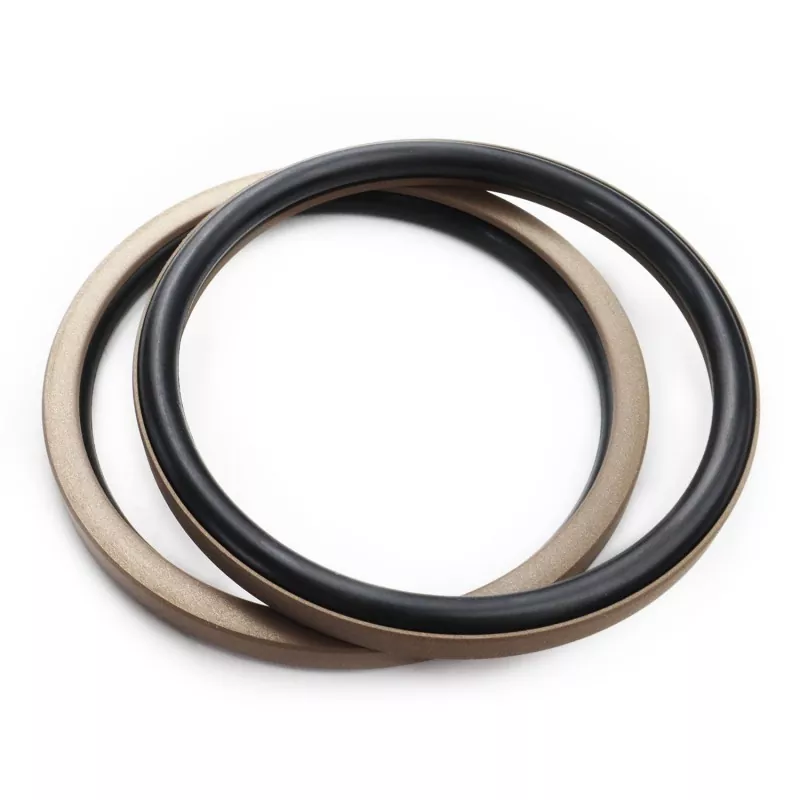

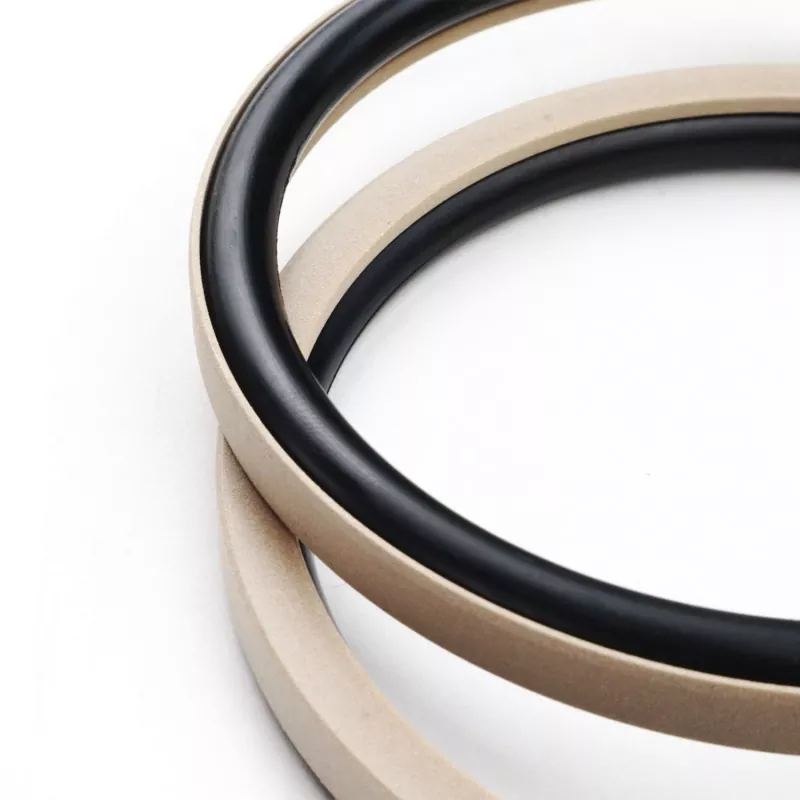

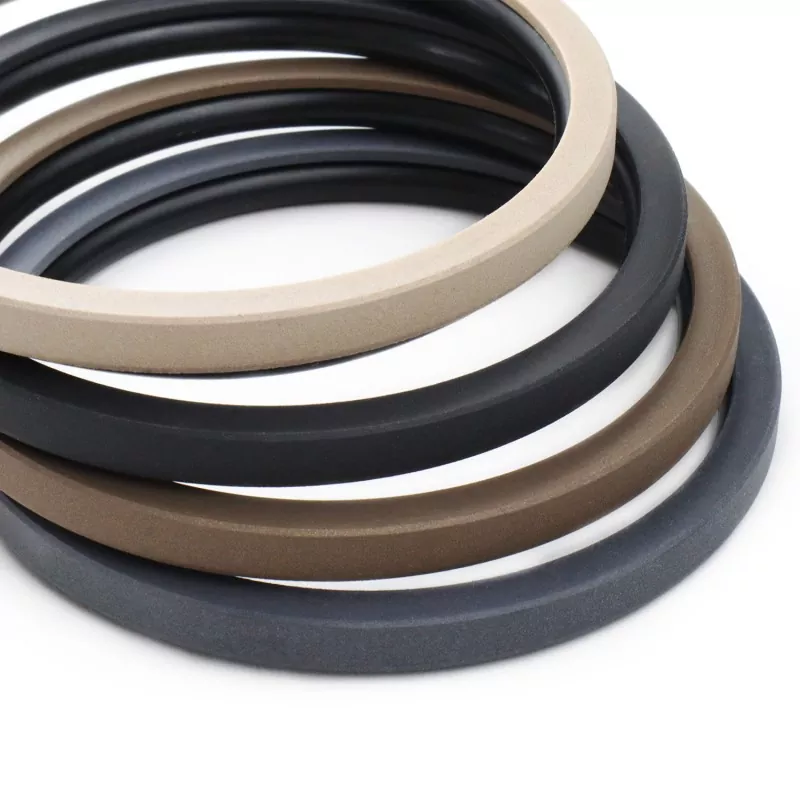

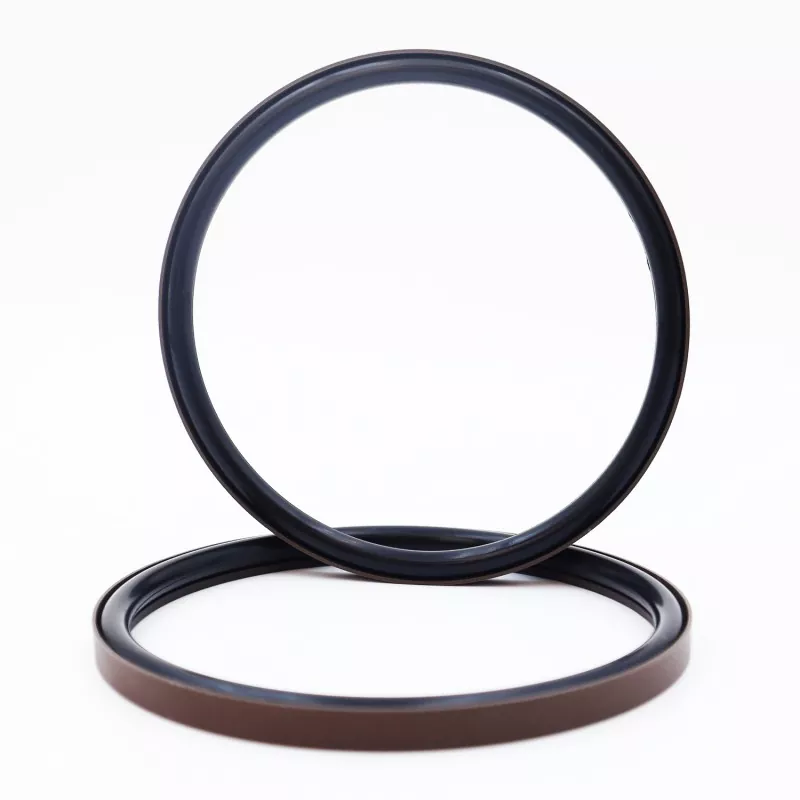

Pravoúhlé kombinované těsnění pro píst se skládá z pravoúhlého těsnicího kroužku vyrobeného z PTFE (nebo kompozitu PTFE) a pryžového O-kroužku; je určen pro jednočinné těsnění v hydraulických a pneumatických vratných aplikacích. Je zařazen do řad RC51 a RC52 na základě odpovídajícího O-kroužku (v souladu s normou GB1235). Pravoúhlý těsnicí kroužek má design s tenkým břitem, který nabízí vynikající možnosti následné kompenzace, což má za následek vynikající těsnicí výkon.
Výrobek nabízí nízký koeficient tření a minimální třecí tření. Zajišťuje vyvážené dynamické a statické tření, funguje hladce bez "skluzu" (trhavého pohybu), podporuje podmínky bezolejového mazání a může se pochlubit dlouhou životností.
Jeho kompaktní konstrukce se hodí do standardních drážek a umožňuje snadnou instalaci a údržbu, což z něj činí ideální volbu těsnění pro pístové sestavy různých hydraulických válců.
1. Vhodné pro hydraulické i pneumatické aplikace;
2. Vynikající těsnicí výkon v prostředí s vysokým i nízkým tlakem;
3. Nízké tření, minimální vylamovací tření, hladký provoz, vyvážené dynamické a statické tření a žádné prokluzování;
4. Dlouhá životnost; vhodné pro aplikace bezolejového mazání;
5. Kompaktní design; snadná instalace a údržba;
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost m/s |
Média |
|
≤70 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulické oleje na minerální bázi, žáruvzdorné kapaliny (HFA/HFB), plyny atd. |
|
-20 až +180 (s O-kroužkem FKM) |
1. Materiály pro doprovodný O-kroužek zahrnují: R01 Nitrilový kaučuk (NBR), R02 Fluoroelastomer (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3; další dostupné možnosti zahrnují PTFE2, PTFE4 a další vysoce výkonné plasty.
Objednávkový model: RC51—80x70x7,6—PTFE3—R01
Model - Vrtání válce x Průměr drážky x Šířka drážky | PTFE3: Upravený kód materiálu PTFE | R01: Kód materiálu O-kroužku
K dispozici jsou specifikace v rámci specifikovaných rozsahů.
|

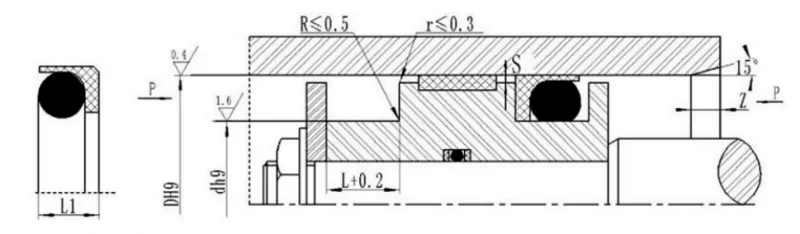

Standardní model DH9 RC51 |
Lehké zatížení DH9 RC51-Q |
Vysoce výkonný DH9 RC51-Z |
Průměr drážky d h9 |
Šířka drážky L+0,2 |
Výška těsnění L1 |
Radiální vůle Smax |
Zkosení Zmin |
O-kroužek průměr drátu do |
|
|
<20 MPA |
<40 MPA |
||||||||
|
8~12 |
12,9-23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9-23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9-23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Poznámky:1. Lehká řada se snadněji instaluje do uzavřených drážek širších než 30 mm.
2. Montáž do uzavřených drážek konzultujte s firmou.
3. Pro tlaky přesahující 40 MPa použijte toleranci uložení H8/f8 pro oblast základny těsnění.
