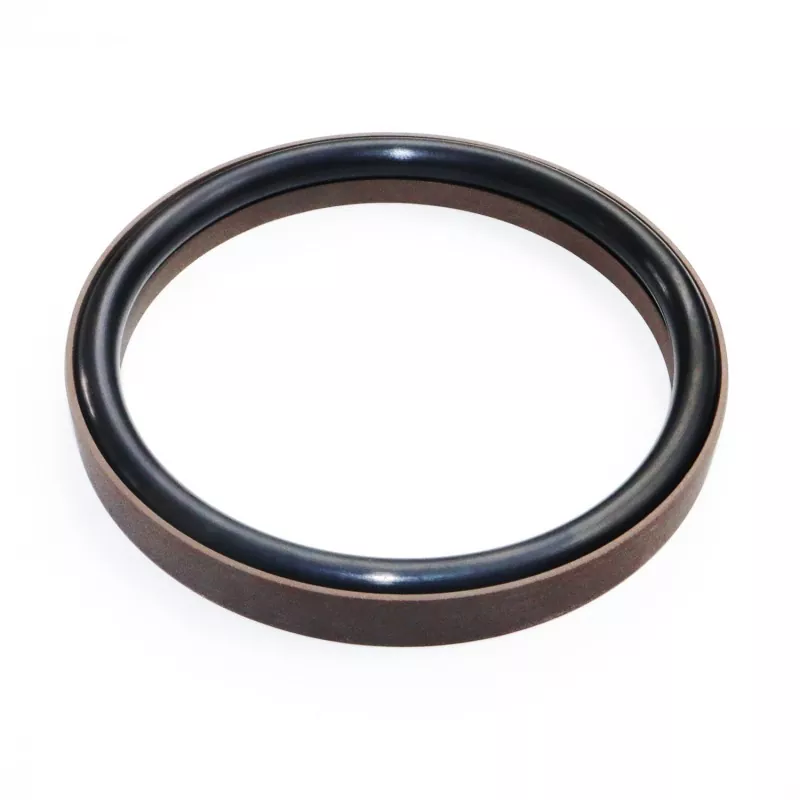

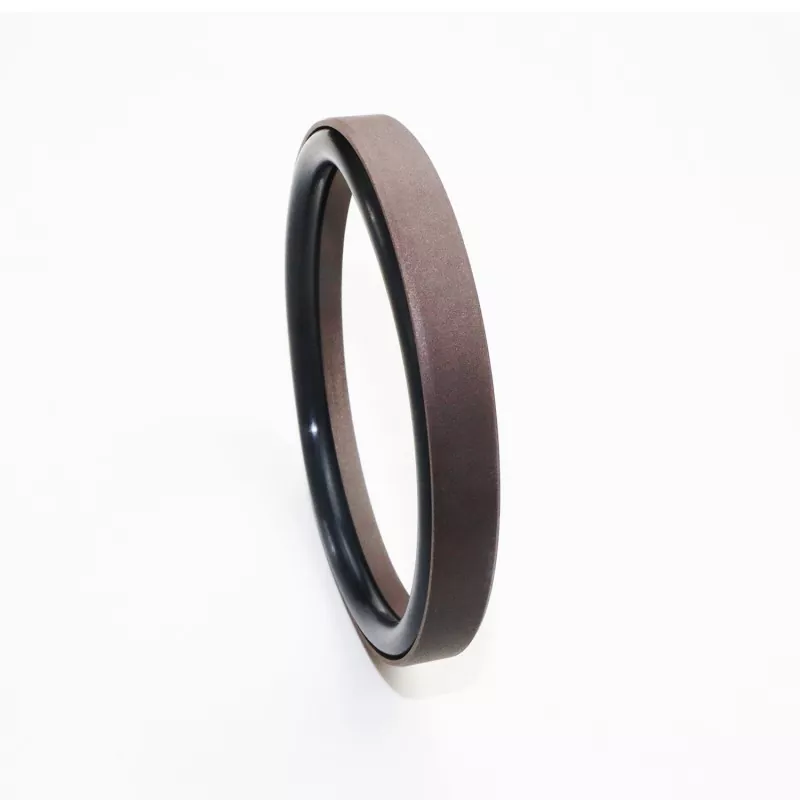

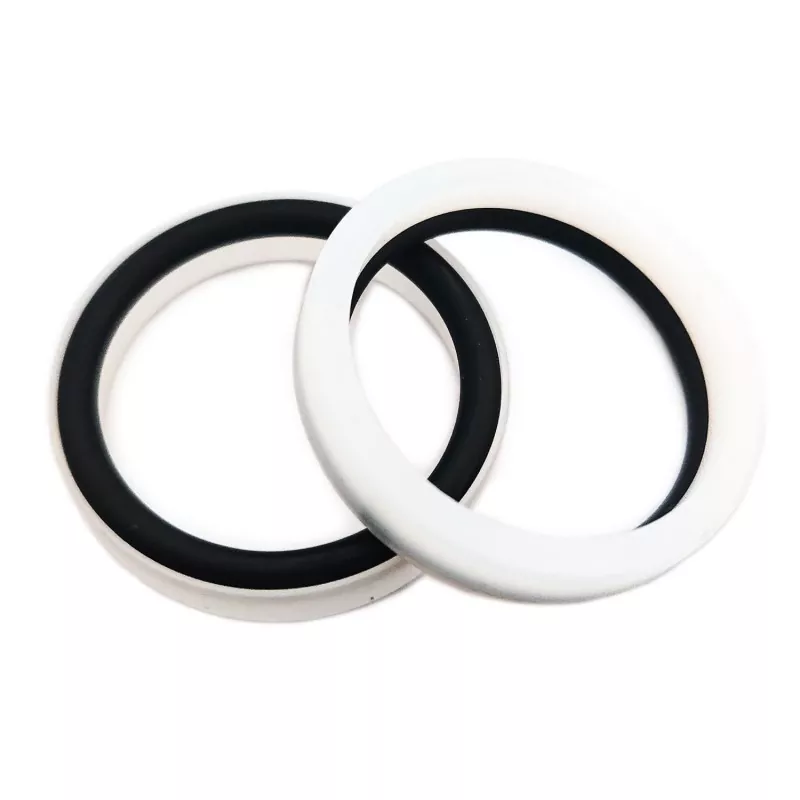

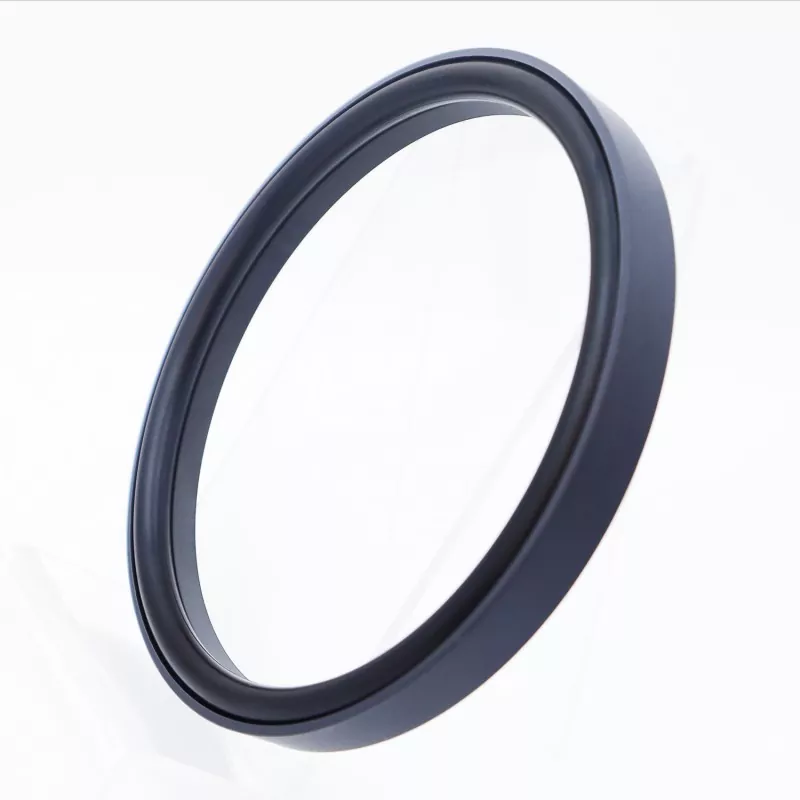

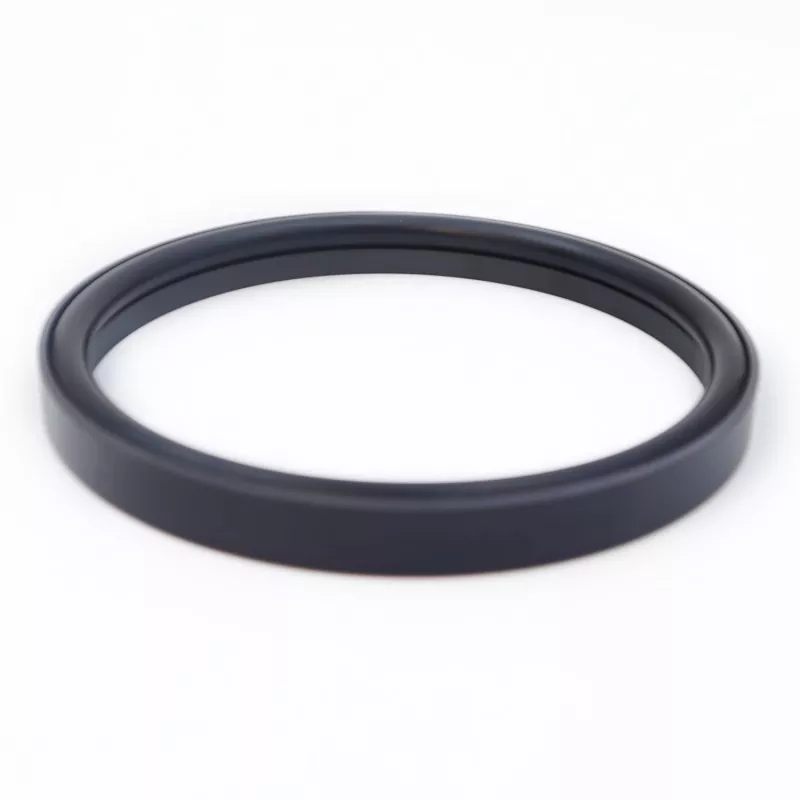

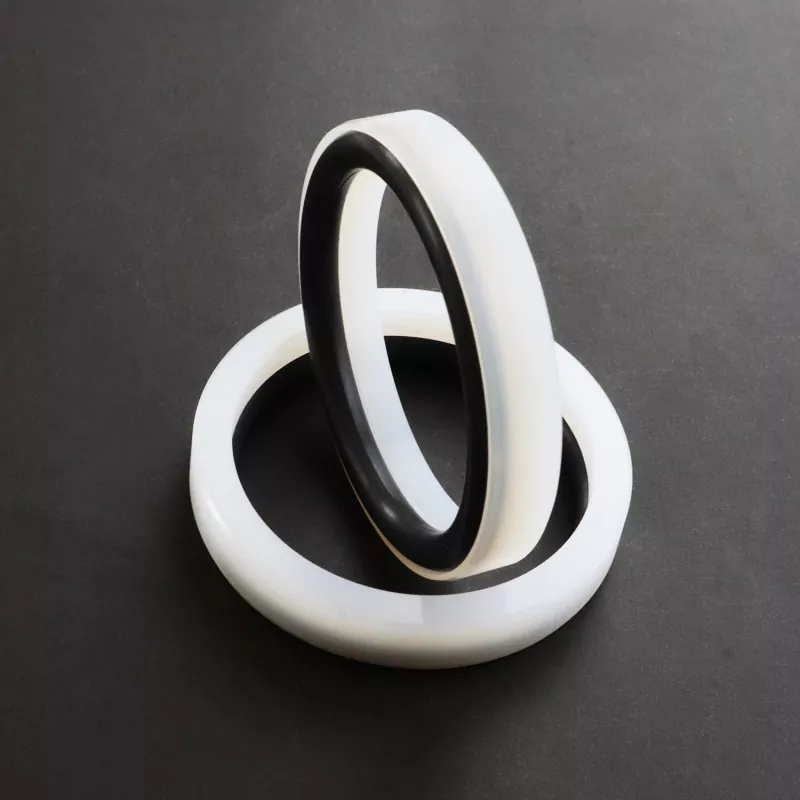

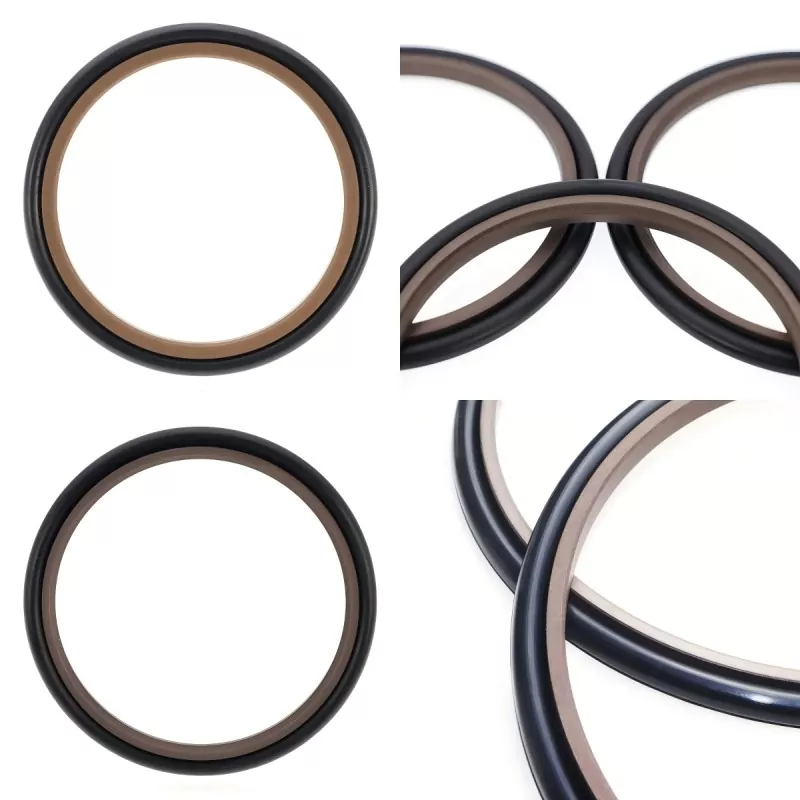

Vyztužené stupňovité kombinované těsnění pro tyč (navržené pro ultravysoké tlaky a aplikace na vodní bázi) se skládá z vyztuženého pravoúhlého těsnicího kroužku vyrobeného z PTFE (nebo kompozitu PTFE) a pryžového O-kroužku. Je k dispozici v řadách RC58 a RC59 v závislosti na konkrétním použitém O-kroužku (v souladu s normou GB1235). Nabízí výkon s nízkým třením – zajišťuje nulový odpor při startu a hladký vratný pohyb bez prokluzování – a je vhodný pro dlouhodobý provoz v prostředí bez oleje, čímž výrazně snižuje pravděpodobnost selhání zařízení a snižuje náklady na údržbu.
Díky optimalizované tloušťce těsnicího kroužku funguje těsnění efektivně i při použití s vodou nebo jinými médii s nízkou viskozitou. Konstrukční řešení zesíleného těsnicího kroužku také zvyšuje jeho odolnost vůči vysokým a ultra vysokým tlakům. Obecně nelze toto těsnění instalovat do uzavřené drážky.
1. Nízké tření: minimální odpor při spouštění, plynulý pohyb, stejné dynamické a statické tření a žádné prokluzování;
2. Dlouhá životnost: vhodné pro aplikace bezolejového mazání;
3. Vhodné pro utěsnění vysokotlakých a ultravysokotlakých systémů, jakož i médií s nízkou viskozitou, jako je voda;
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost m/s |
Média |
|
≤200 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulické oleje na minerální bázi, žáruvzdorné kapaliny (HFA/HFB), voda atd. |
|
-20 až +200 (s O-kroužkem FKM) |
1. Mezi kompatibilní materiály O-kroužků patří: RO1 Nitrilový kaučuk (NBR), RO2 Fluoroelastomer (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3; alternativní materiály zahrnují PTFE2, PTFE4 a další vysoce výkonné plasty.
Objednávkový model: RC58—80x69,2x10,5—PTFE3—R01
Model - Průměr otvoru x Průměr drážky x Šířka drážky | PTFE3 - Modifikovaný PTFE Kód materiálu | R01 - Kód materiálu O-kroužku
K dispozici jsou specifikace v rozsahu parametrů.
|

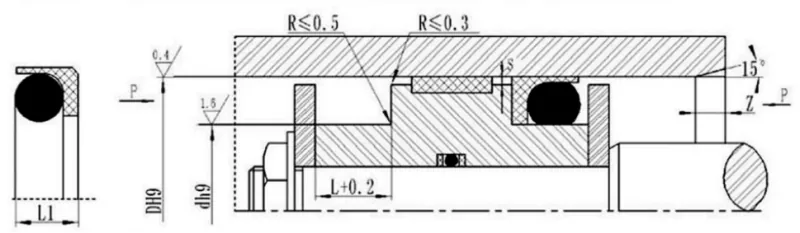

Standardní model DH9 RC58 |
Lehké zatížení DH9 RC58-Q |
Vysoce výkonný DH9 RC58-Z |
Průměr drážky d h9 |
Šířka drážky L+0,2 |
Výška těsnění L1 |
Poloměr rohu Rmax |
Radiální vůle Smax |
Zkosení Zmin |
Průměr drátu O-kroužku dělat |
|
|
<20 MPA |
<60 MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Poznámka: Pro tlaky >60 MPa se v oblasti základny těsnění používá tolerance uložení H8/f8; pro ultravysokotlaké těsnění, Smax < 0,05.
Kompatibilní s O-kroužky GB1235; lze dodat jakoukoli velikost v rámci specifikovaného rozsahu parametrů.
|
Rozsah clony D H9 |
Průměr drážky d h9 |
Šířka drážky L+0,2 |
Radiální vůle Smax |
Poloměr rohu Rmax |
Zkosení Zmin |
Průměr drátu O-kroužku dělat |
|
|
<20 MPA |
<60 MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
