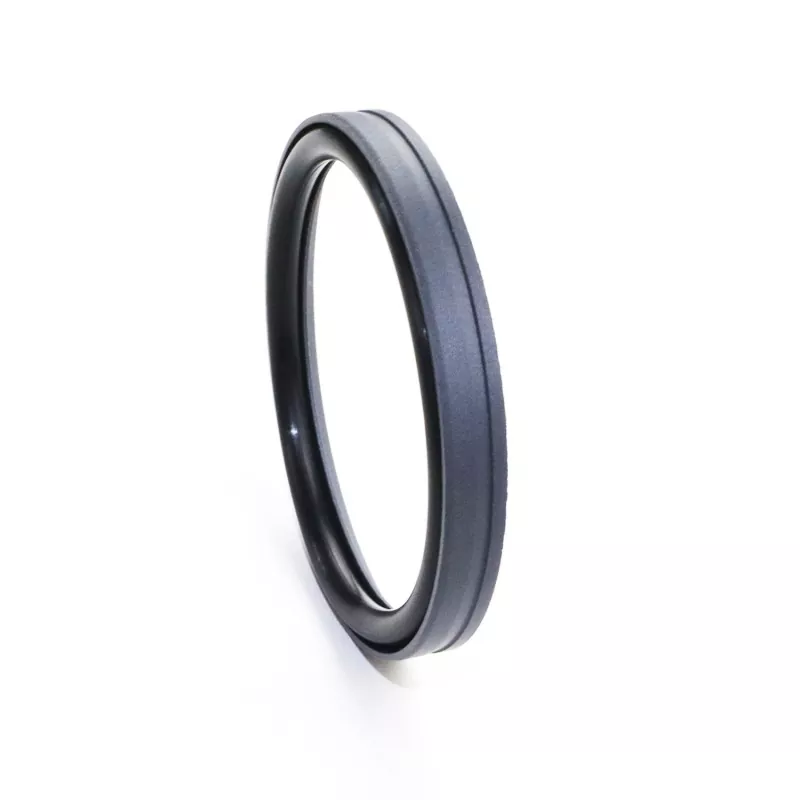

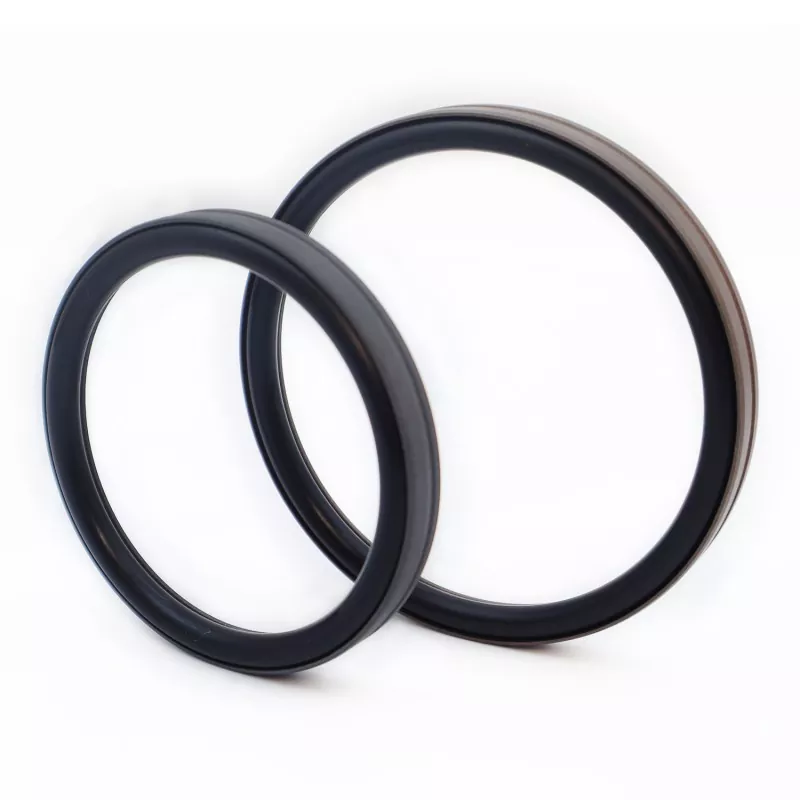

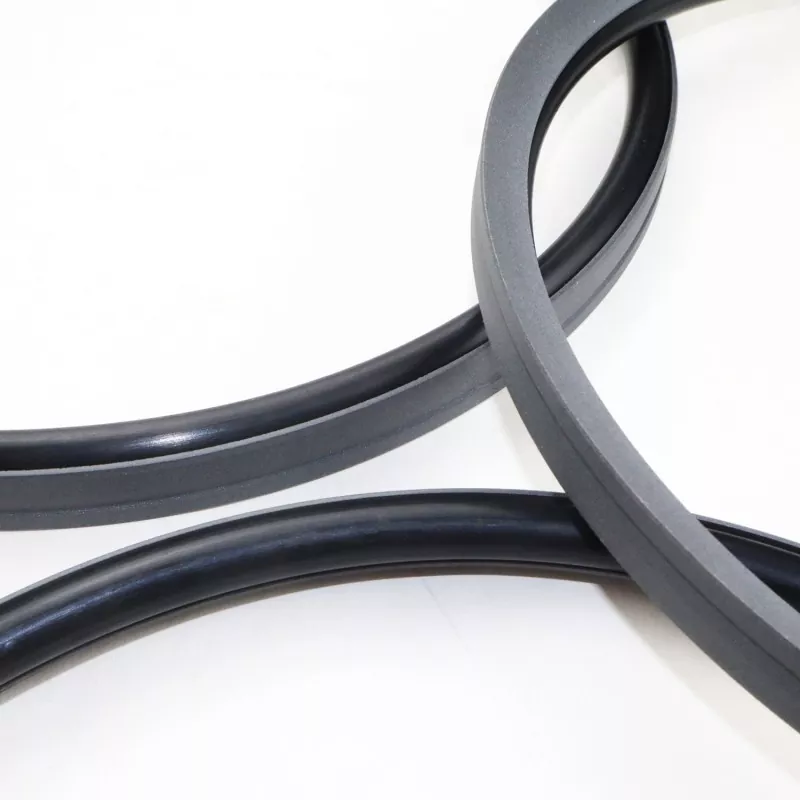

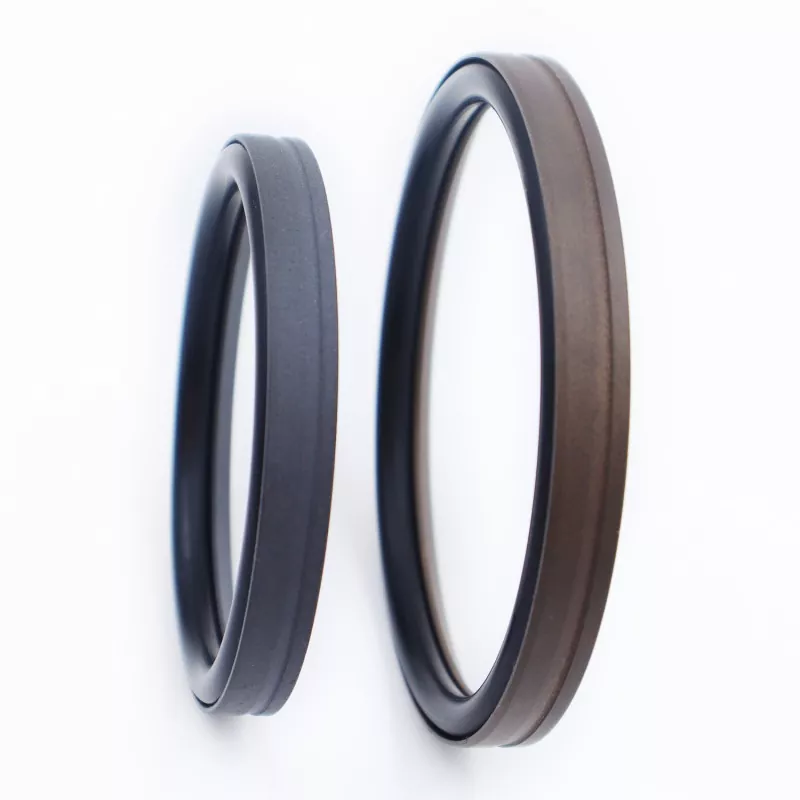

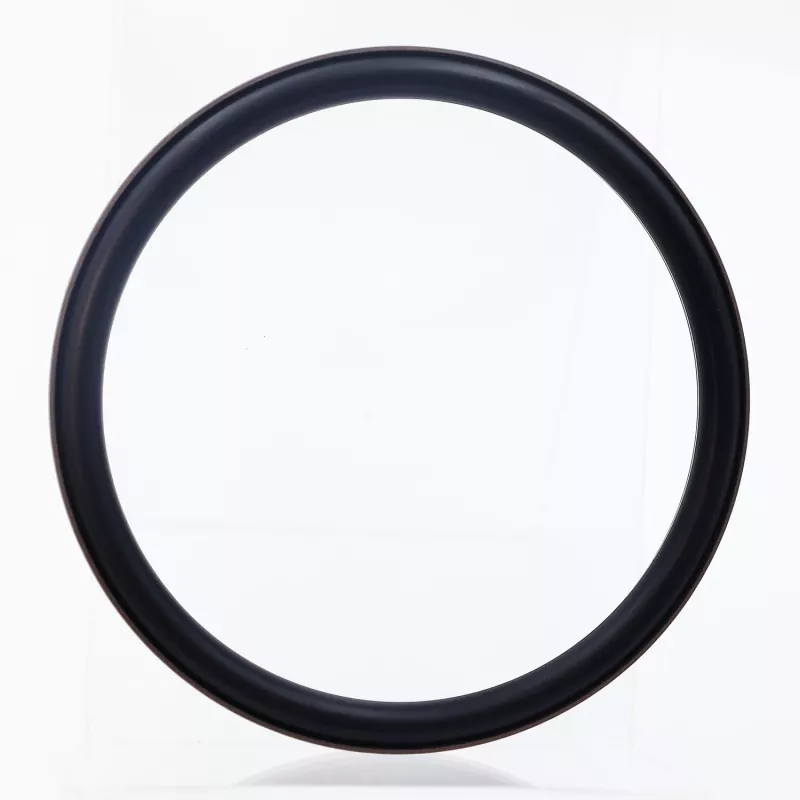

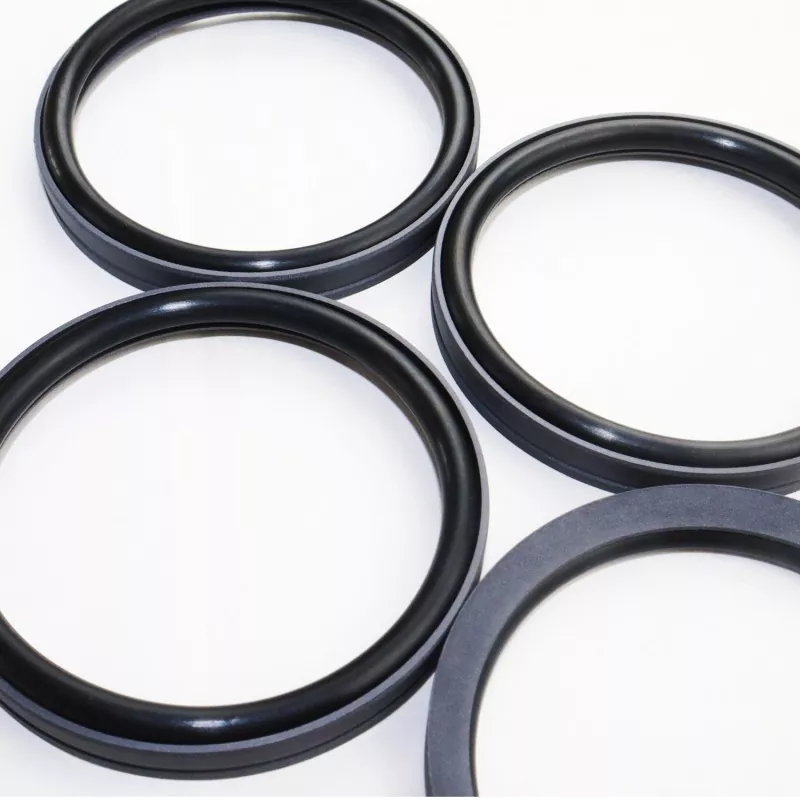

Kombinované těsnění typu Bore Foot se skládá z těsnicího kroužku ve tvaru patky vyrobeného z PTFE (nebo kompozitu PTFE) a pryžového O-kroužku; je určen pro jednočinné těsnění v hydraulických a pneumatických vratných aplikacích. Je zařazen do řad RC53 a RC54 na základě odpovídajícího O-kroužku (v souladu s normou GB1235). Díky konstrukci těsnicího kroužku s tenkým břitem nabízí vynikající kompenzaci následného sledování a vynikající těsnicí výkon. Funguje dobře za podmínek vysokého i nízkého tlaku, funguje bez "stick-slip" (plazení), podporuje dlouhodobé těsnění bez oleje a je široce používán pro vysokotlaké písty válců.
Klínovitá drážka na těsnicí ploše ve tvaru patky zvyšuje integritu těsnění a odolnost proti znečištění a zároveň snižuje tření. Konstrukční řešení také zlepšuje tlakovou únosnost těsnění. Obecně není vhodný pro instalaci do uzavřených drážek.
1. Vhodné pro hydraulické i pneumatické aplikace;
2. Vynikající těsnicí výkon za podmínek vysokého i nízkého tlaku;
3. Nízké tření, minimální odpor proti odtržení, plynulý pohyb, rovnoměrné dynamické a statické tření a žádné prokluzování;
4. Dlouhá životnost; vhodné pro aplikace bezolejového mazání;
5. Vhodné pro vysokotlaké a ultravysokotlaké těsnění;
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost m/s |
Média |
|
≤100 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulické oleje na minerální bázi, žáruvzdorné kapaliny (HFA/HFB), plyny atd. |
|
-20 až +180 (s O-kroužkem FKM) |
1. Mezi kompatibilní materiály O-kroužků patří: R01 Nitrilová pryž (NBR), R02 Fluoroelastomer (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE3; další dostupné materiály zahrnují PTFE2, PTFE4 a další vysoce výkonné plasty.
Objednávkový model: RC53-80x69,6x9,8-PTFE3-R01
Průměr otvoru x Průměr drážky x Šířka drážky | PTFE3: Upravený kód materiálu PTFE | R01: Kód materiálu O-kroužku
K dispozici je jakákoli velikost v rozsahu parametrů
|

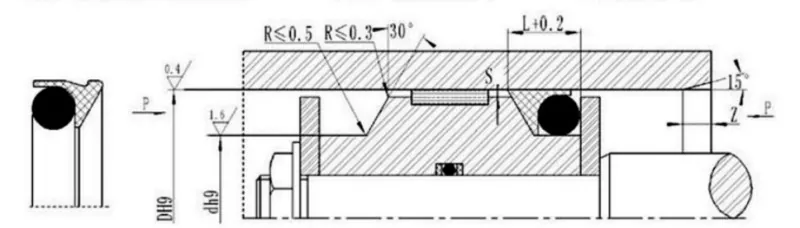

Rozsah clony D H9 |
Průměr drážky d h9 |
Šířka drážky L+0,2 |
Radiální vůle Smax |
Zkosení Zmin |
Průměr drátu O-kroužku dělat |
|
|
< 40 MPa |
< 60 MPa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Kompatibilní s O-kroužky GB1235; lze dodat jakoukoli velikost ve specifikovaném rozsahu.
|
Rozsah clony D H9 |
Průměr drážky d h9 |
Šířka drážky L+0,2 |
Radiální vůle Smax |
Zkosení Zmin |
Průměr drátu O-kroužku dělat |
|
|
< 40 MPa |
< 60 MPa |
|||||
|
12~49 |
D-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11,0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Poznámka: Pro tlaky >60 MPa se v oblasti základny těsnění používá tolerance uložení H8/8 a vůle těsnění Smax pro ultravysoký tlak je <0,05.
