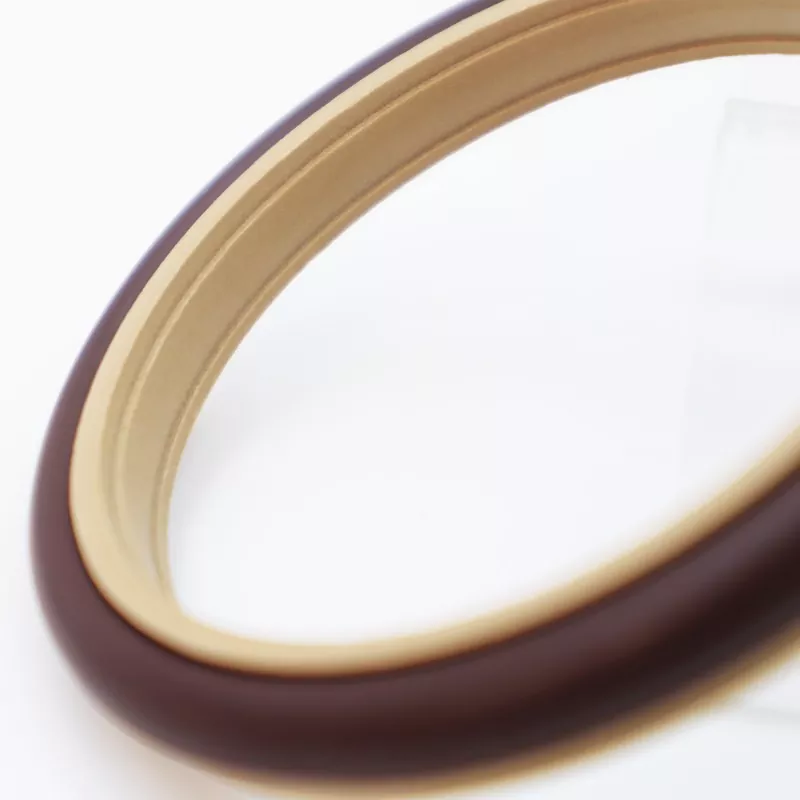

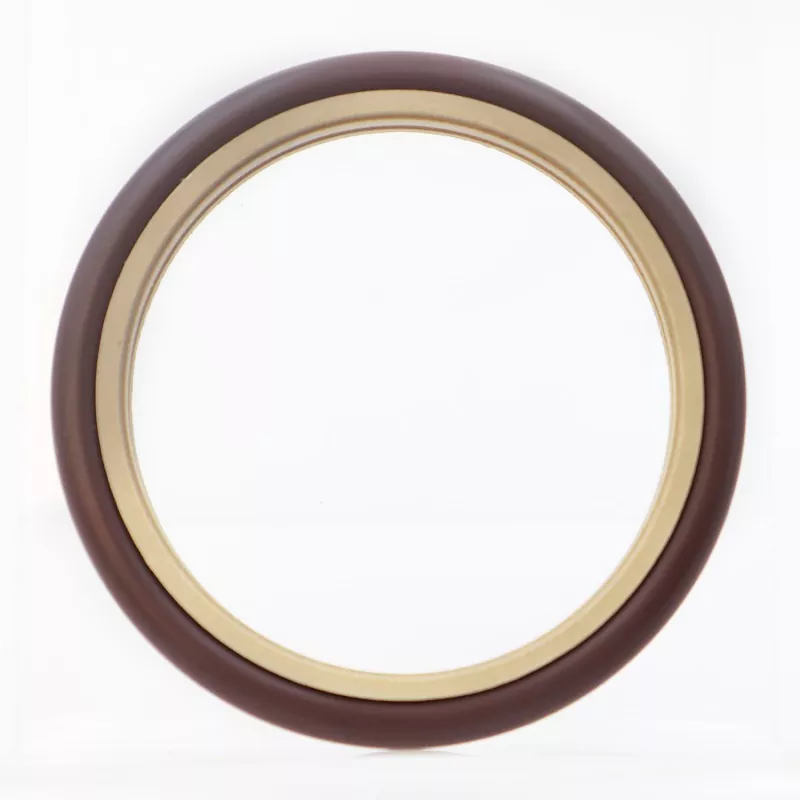

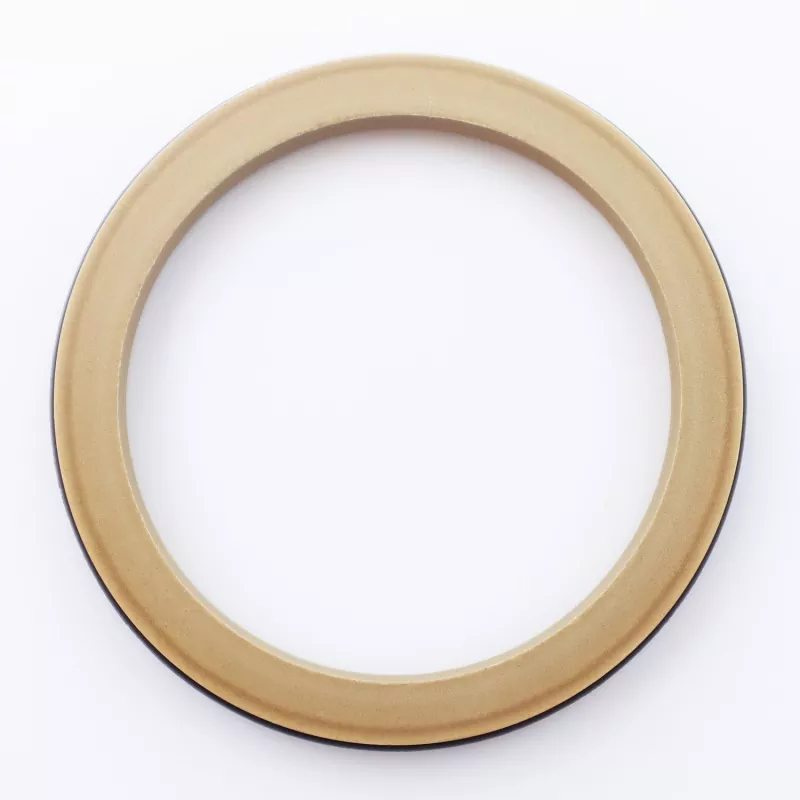

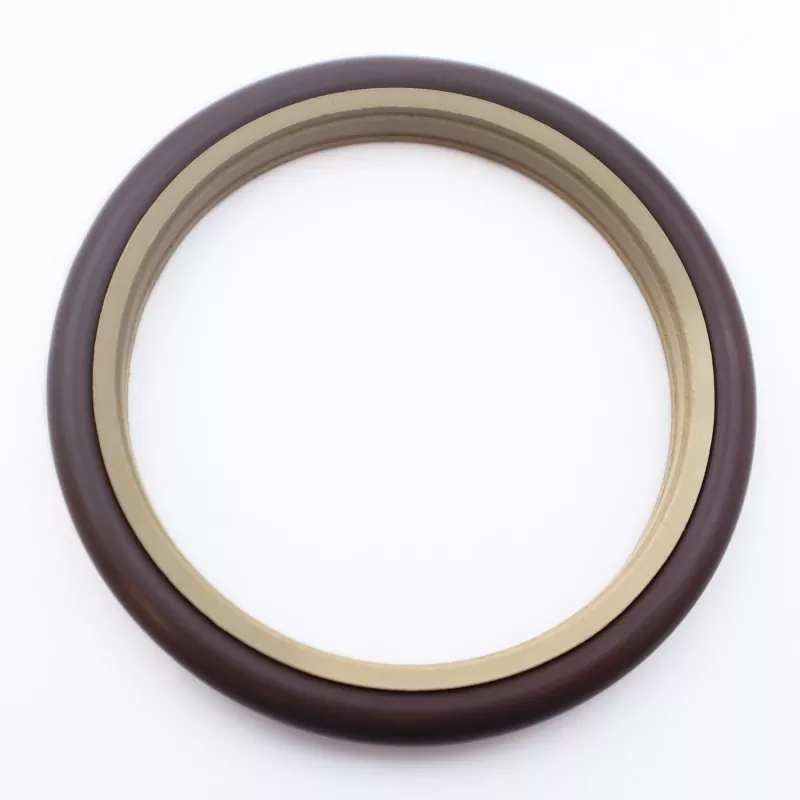

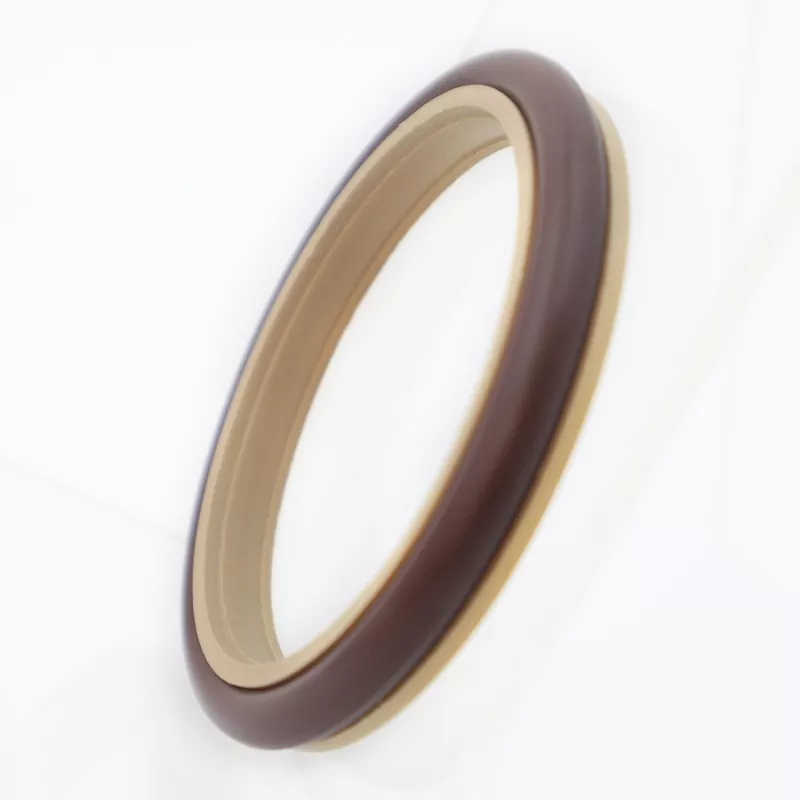

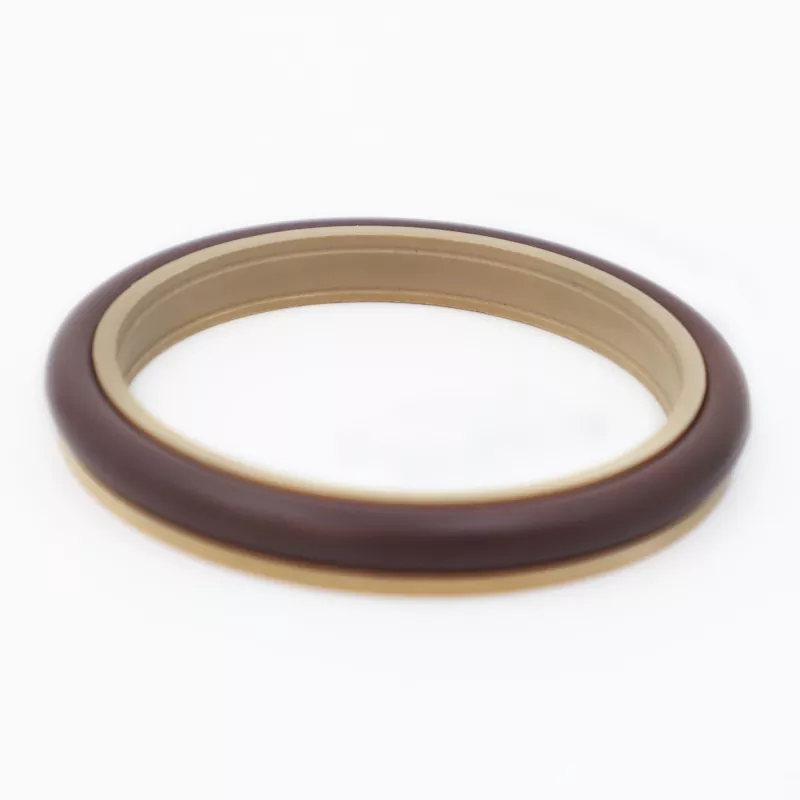

Ozubené kombinované rotační hřídelové těsnění RC2051-B/G se skládá z ozubeného těsnicího kroužku z plněného PTFE a pryžového O-kroužku. Je určen pro jednosměrné těsnění v hydraulických a pneumatických aplikacích zahrnujících vratný i rotační pohyb. Mezi klíčové vlastnosti patří dlouhá životnost, nízké tření, vynikající těsnicí výkon a kompaktní design. Poskytuje také vynikající výsledky utěsnění a minimální třecí odpor ve vodohydraulických rotačních těsněních.
Zachovává si spolehlivý těsnicí výkon i za podmínek hydrohydraulického rotačního provozu, účinně snižuje opotřebení povrchu hřídele a minimalizuje riziko úniku zařízení. Vítáme dotazy od OEM klientů ohledně výběru produktů, srovnání a hromadného nákupu.
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Referenční hodnota PV (MPa·m/s) |
Referenční rychlost (m/s) |
Střední |
|
≤70 (standardní typ) |
-35 až +100 (NBR O-kroužek) |
≤10 |
<2 |
Hydraulický olej, emulze, voda, vzduch atd. |
|
≤30 (vysokorychlostní typ) |
-20 až +200 (O-kroužek FKM) |
<6 |
1. Mezi kompatibilní materiály O-kroužků patří: RO1 Nitril Rubber (NBR), RO2 Fluororubber (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE4; další dostupné možnosti zahrnují PTFE1, PTFE2, PTFE3 a PTFE5.
Objednávkový model: RC2051—80x91,7x7,6—PTFE3—R01
Model - d x D x L - Kód materiálu
K dispozici jsou specifikace v rámci specifikovaných rozsahů.
|

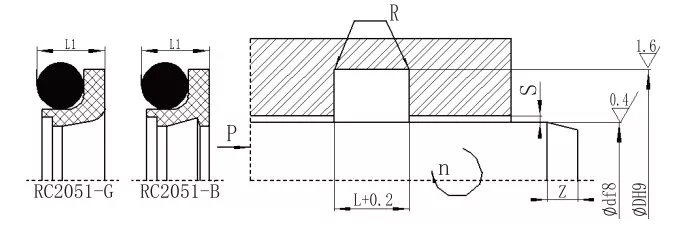

d f8 Standardní typ RC2051 |
d f8 Lehký provoz RC2051-Q |
d f8 Těžká zátěž RC2051-Z |
D H9 |
L+0,2 |
L1 |
Rmax |
Smax |
Zmin |
dělat |
||
|
<10 MPa |
< 20 MPa |
< 40 MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38,9 |
-- |
d+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107,9 |
5~15.9 |
d+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
108~670,9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671–999 |
39~107,9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671–999 |
1000-1599 |
108~670,9 |
d+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671–999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Poznámka: 1. Pro průměry hřídele ≤30 mm se doporučuje provedení s otevřenou drážkou.
2. Doporučuje se, aby povrchová tvrdost rotujícího hřídele přesáhla 58 HRC.
