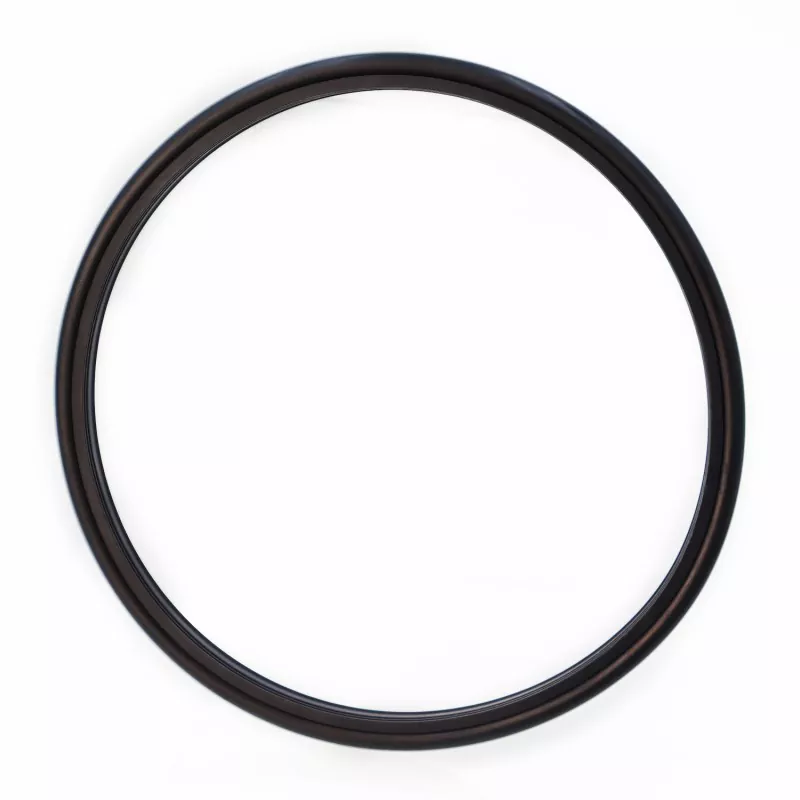

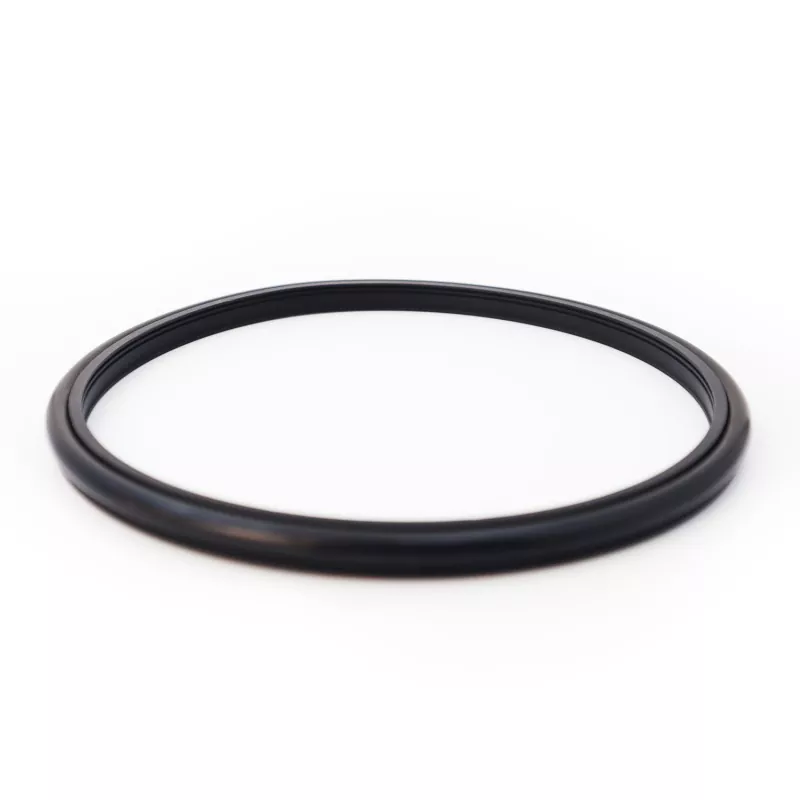

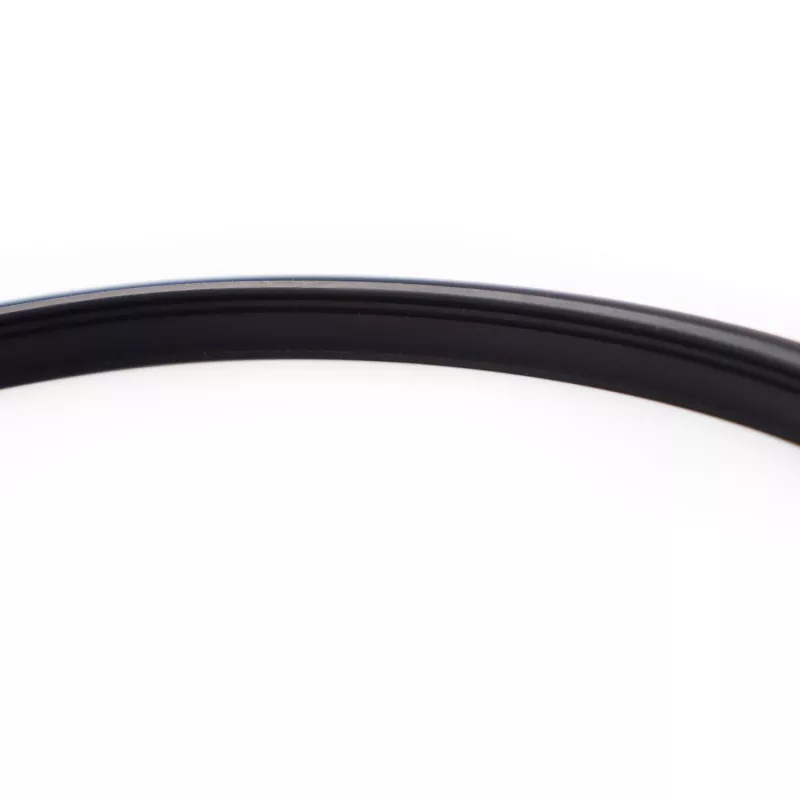

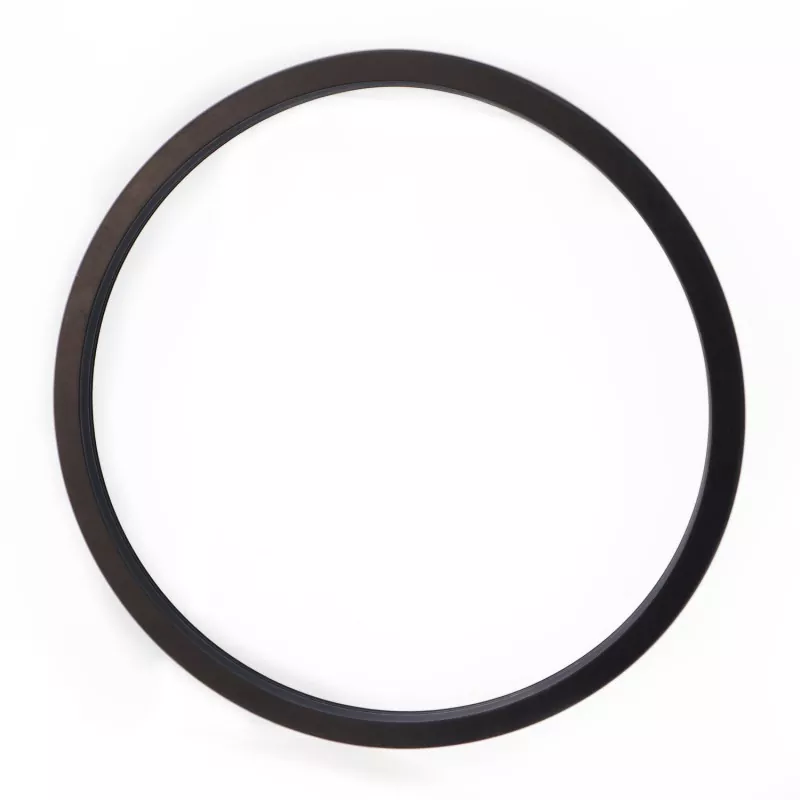

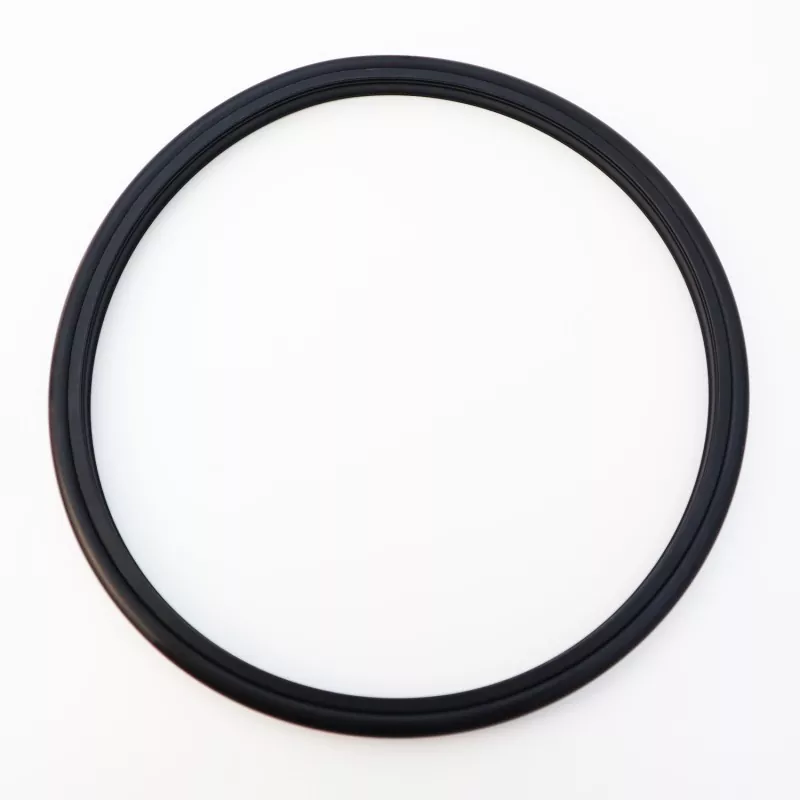

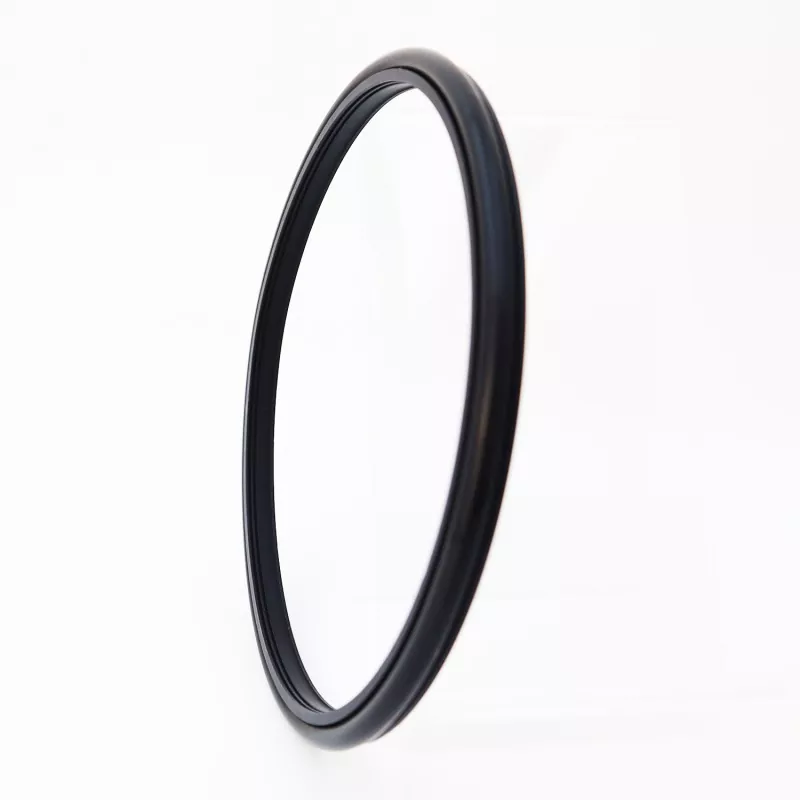

RC2061 zesílené ozubené kombinované těsnění (určené pro těsnění cementové kaše) se skládá ze speciálně navrženého ozubeného těsnicího kroužku vyrobeného z vysoce výkonného technického plastu a pryžového O-kroužku; je vhodný pro jednosměrné těsnění v hydraulických vratných a rotačních aplikacích. Jeho optimalizovaná tloušťka břitu odolává erozi cementovou kaší a nečistotami bahna, zajišťuje spolehlivé utěsnění a nízké tření při minimálním instalačním prostoru. Konstrukce usnadňuje snadnou montáž a údržbu a účinně zmírňuje rychlou degradaci těsnění způsobenou částicemi v médiu.
Primárně se používá v aplikacích, jako jsou plunžrová čerpadla, kalová čerpadla, šroubové vrtací nástroje, vrtné soupravy, zařízení na průzkum ropy a betonárny. Mezi klíčové vlastnosti patří dlouhá životnost, nízké tření, vynikající těsnicí výkon, kompaktní půdorys a snadná instalace a údržba.
Při použití k utěsnění médií podobných bahnu se doporučuje vstřikovat mazací tuk mezi dva (nebo více) těsnících prvků.
Mezní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Střední |
|
|
Vratný pohyb |
Rotační pohyb |
|||
|
≤100 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
≤2 |
Voda, bahno, ropa, hydraulický olej, emulze |
|
-20 až +200 (s O-kroužkem FKM) |
||||
1. Mezi kompatibilní materiály O-kroužků patří: RO1 Nitrilový kaučuk (NBR), RO2 Fluoroelastomer (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE4; další dostupné materiály zahrnují PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 atd.
Model objednávky: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Průměr hřídele * Průměr drážky * Šířka drážky - Kód materiálu)
K dispozici v jakékoli velikosti v uvedeném rozsahu.
|

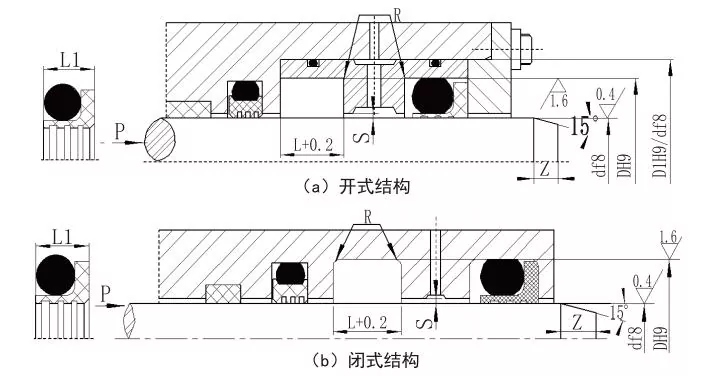

Rozsah průměru hřídele Standardní typ d f8 RC2061 |
Rozsah průměru hřídele Těžká zátěž d f8 RC2061-Z |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Šířka těsnění L1 |
Poloměr rohu Rmax |
Radiální vůle Smax |
Zkosení Zmin |
Průměr průřezu O-kroužku |
||
|
<10 MPA |
<20 MPA |
<40 MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Poznámka: 1. Pro průměry hřídele ≤30 mm se doporučuje provedení s otevřenou drážkou.
2. Pro rotační těsnění se doporučuje tvrdost povrchu hřídele HRC ≥58.
3. Pro tlaky přesahující 30 MPa se doporučuje pro vytlačovací mezeru uložení H8/f8.
