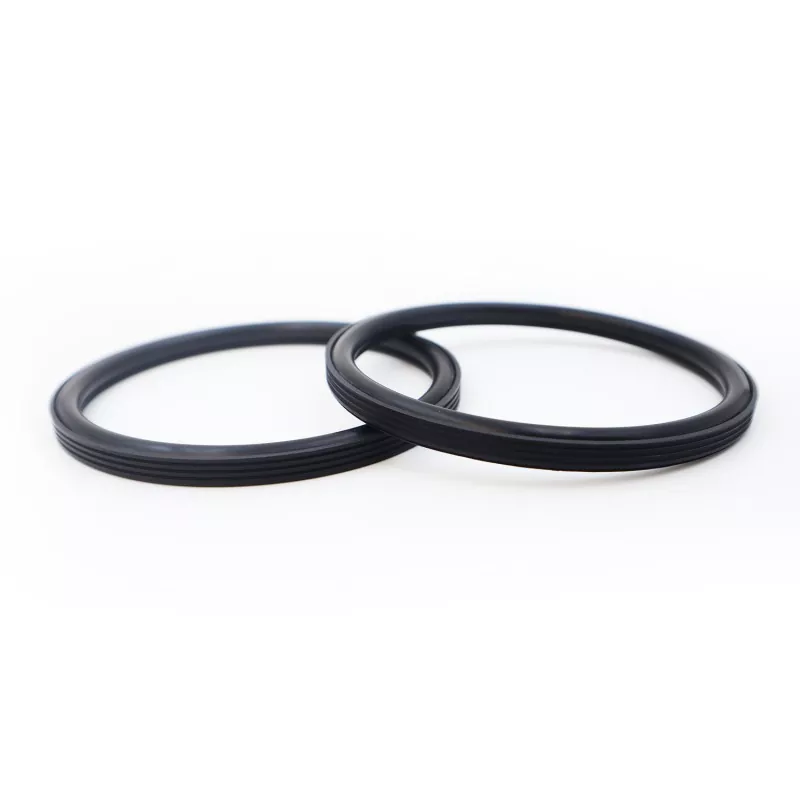

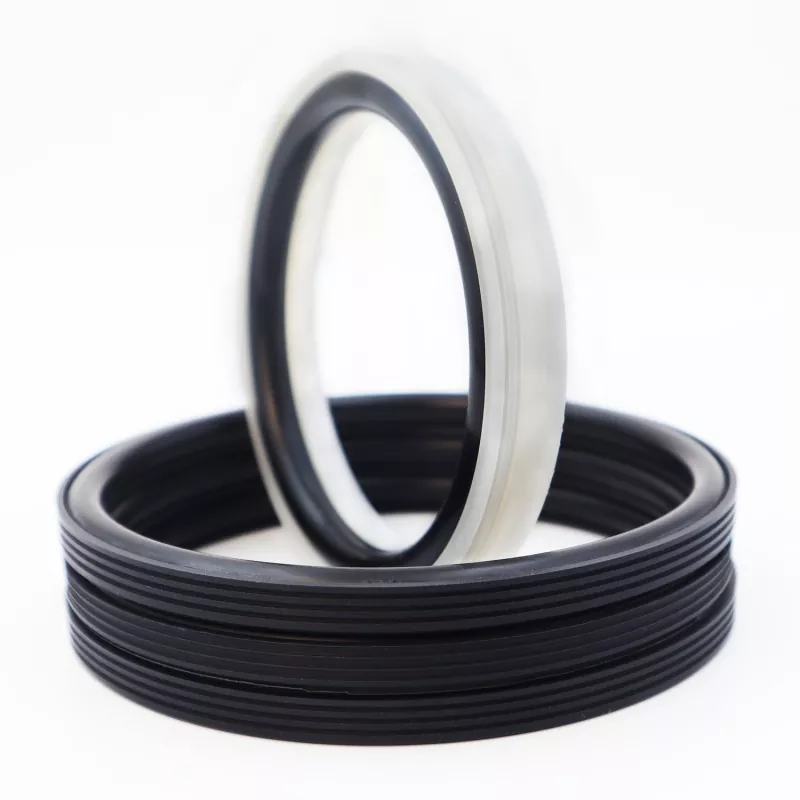

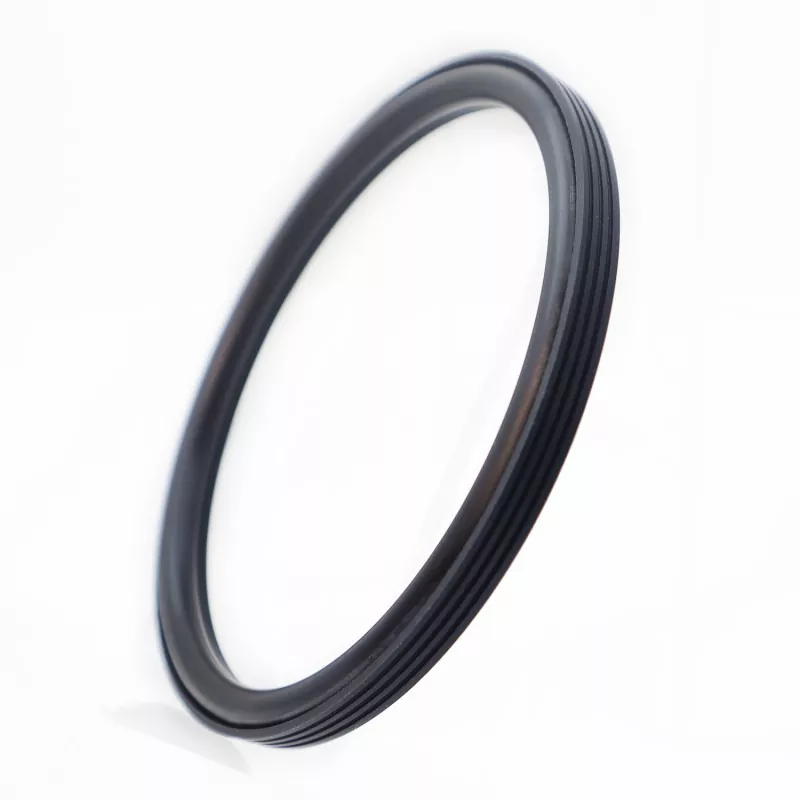

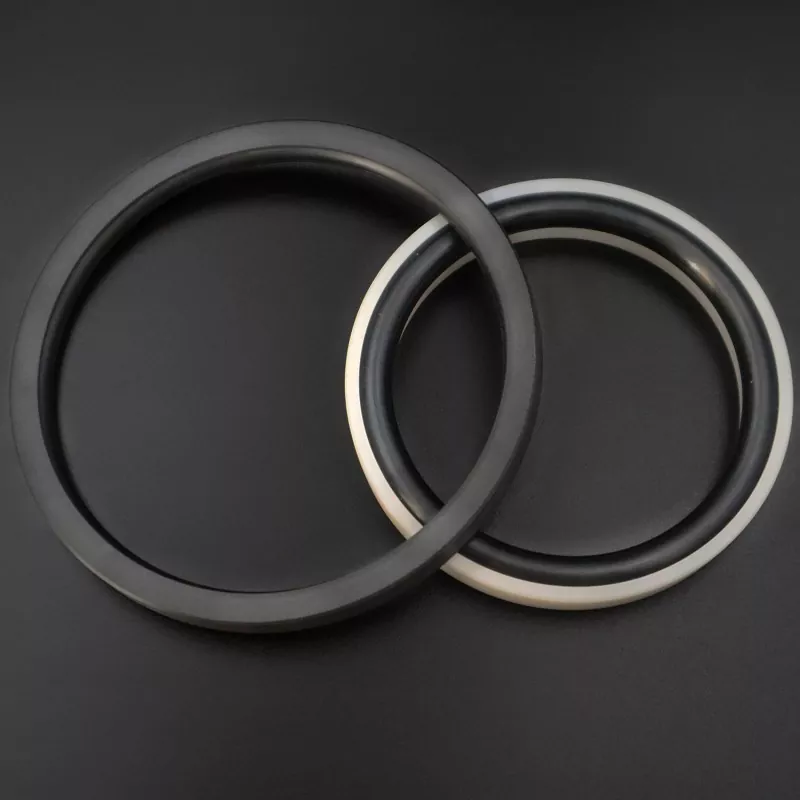

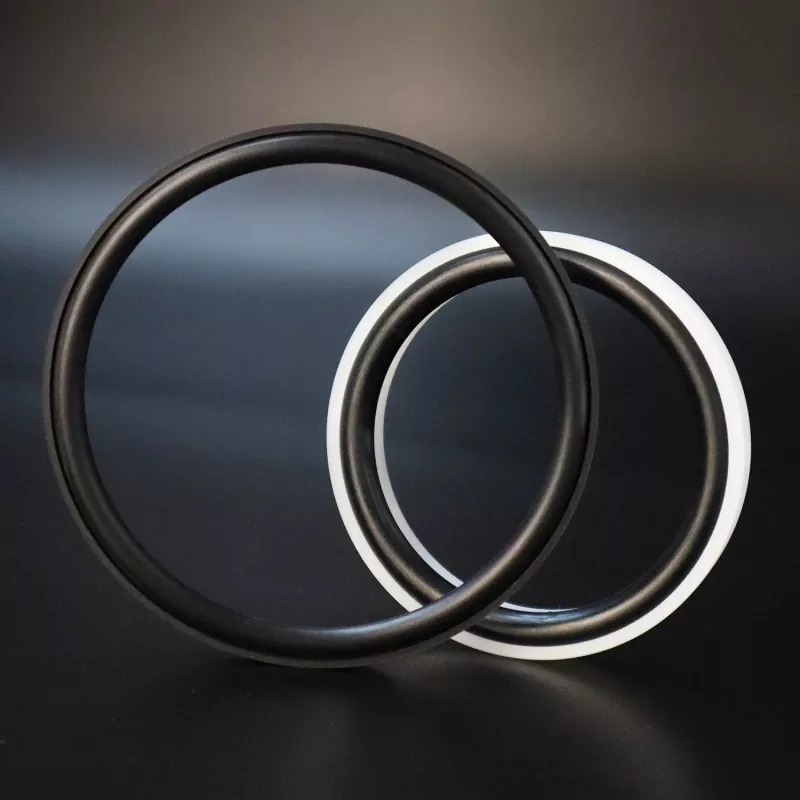

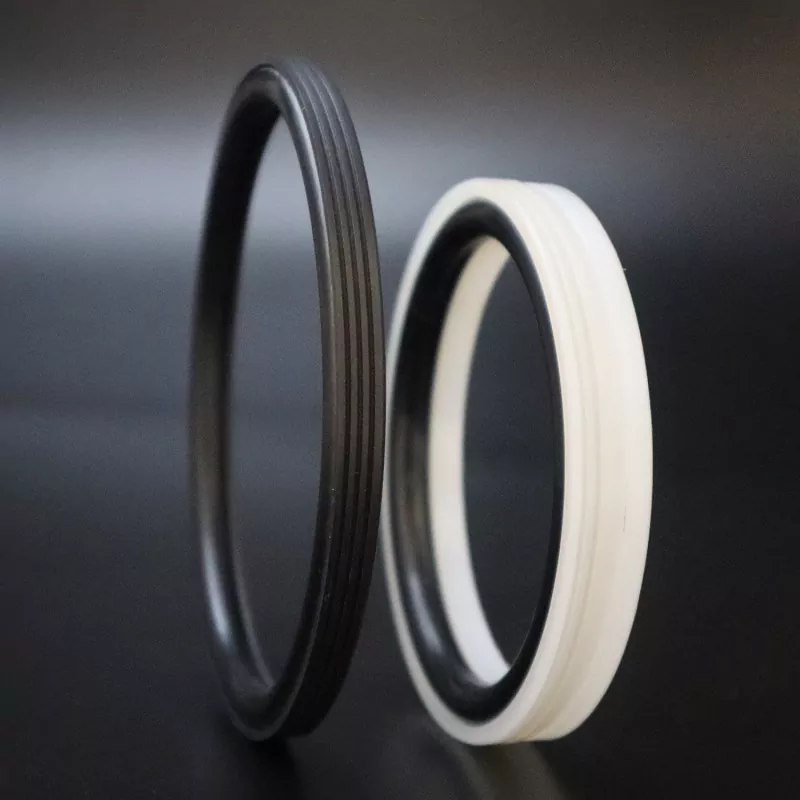

Těsnění zesíleného ozubeného pístu RC2062 se skládá ze speciálně navrženého ozubeného těsnicího kroužku vyrobeného z vysoce výkonného technického plastu a pryžového O-kroužku; je vhodný pro jednosměrné těsnění v hydraulických vratných a rotačních aplikacích.
Vyznačuje se dlouhou životností, nízkým třením, vynikajícím těsnicím výkonem, kompaktním půdorysem a snadnou instalací a údržbou. Optimalizovaná konstrukce těsnicího břitu a tloušťky zajišťuje účinné utěsnění i při vystavení drsným médiím, jako je cementová kaše.
Díky své kompaktní celkové konstrukci minimalizuje požadavky na instalační prostor a usnadňuje pohodlnou montáž na místě a následnou údržbu. Slouží jako spolehlivé těsnicí řešení pro pístové komory v aplikacích pro manipulaci s kalem. Vyzýváme výrobce průmyslového vybavení, aby hodnotili, porovnávali a zadávali hromadné objednávky tohoto produktu.
Mezní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C)
|
Rychlost (m/s) |
Střední |
|
|
Vratný pohyb |
Rotační pohyb |
|||
|
≤100 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
≤2 |
Voda, bahno, ropa, hydraulický olej, emulze |
|
-20 až +200 (s O-kroužkem FKM) |
||||
1. Mezi kompatibilní materiály O-kroužků patří: RO1 Nitrilový kaučuk (NBR), RO2 Fluoroelastomer (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE4; další dostupné materiály zahrnují PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 atd.
Objednávkový model: RC2062-80*68.3*7.6-PTFE4-R01
Model - Průměr otvoru * Průměr drážky * Šířka drážky - Kód materiálu
K dispozici je jakákoli velikost v rámci parametrů
|

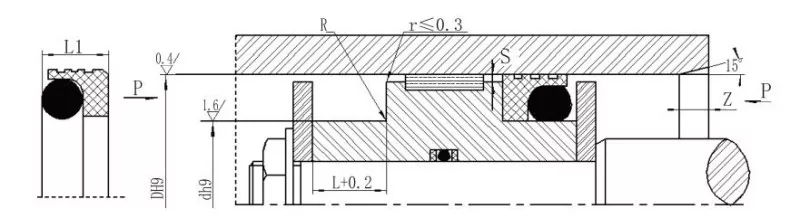

Rozsah velikosti vrtání Standardní typ D H9 RC2062 |
Rozsah vrtání Těžká zátěž D H9 RC2062-Z |
Průměr drážky d h9 |
Šířka drážky L+0,2 |
Šířka těsnění L1 |
Poloměr rohu Rmax |
Radiální vůle Smax |
Zkosení Zmin |
Průměr průřezu O-kroužku |
||
|
<10 MPA |
<20 MPA |
<40 MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Poznámka: 1. Pro průměry otvoru ≤30 mm se doporučuje provedení s otevřenou drážkou.
2. Pro tlaky přesahující 30 MPa se pro vytlačovací mezeru doporučuje uložení H8/f8.
