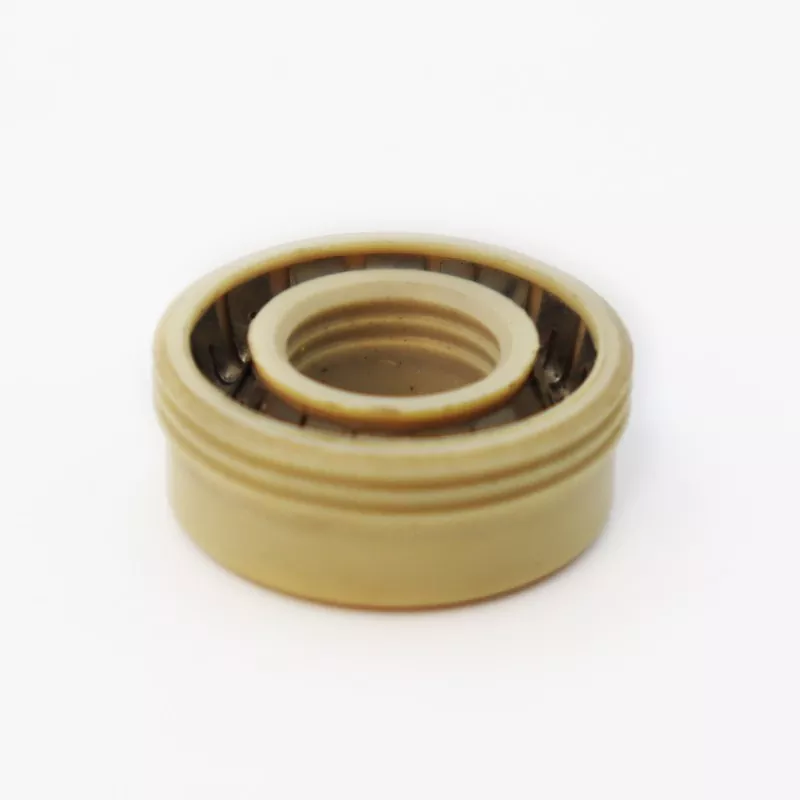

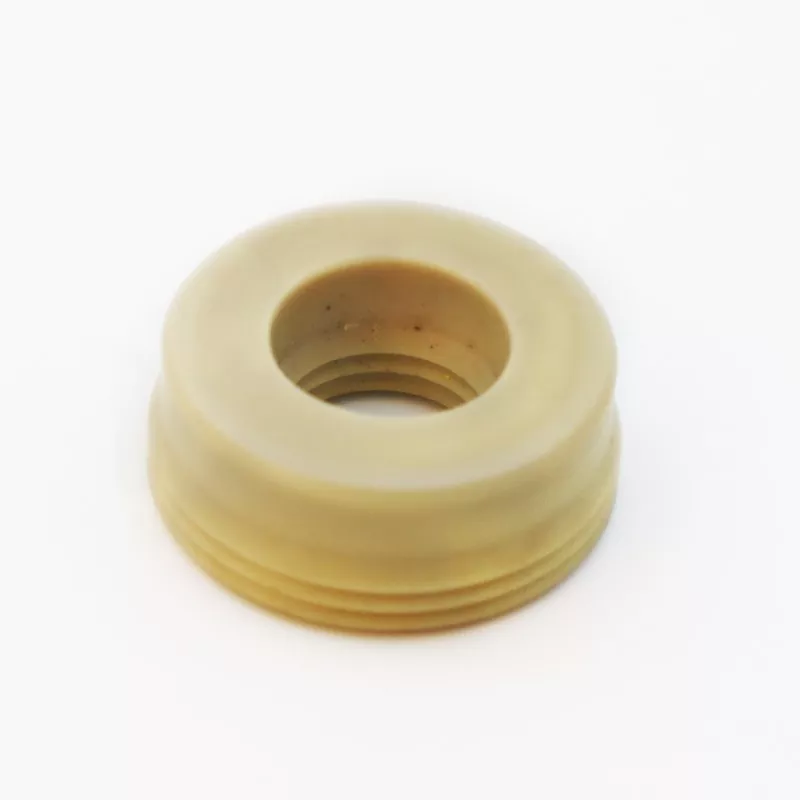

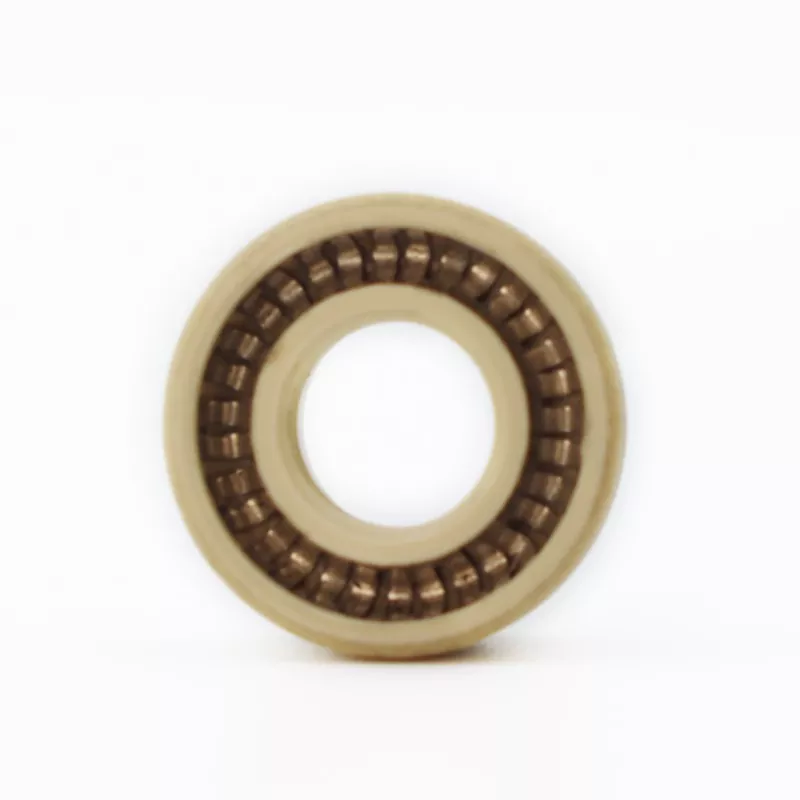

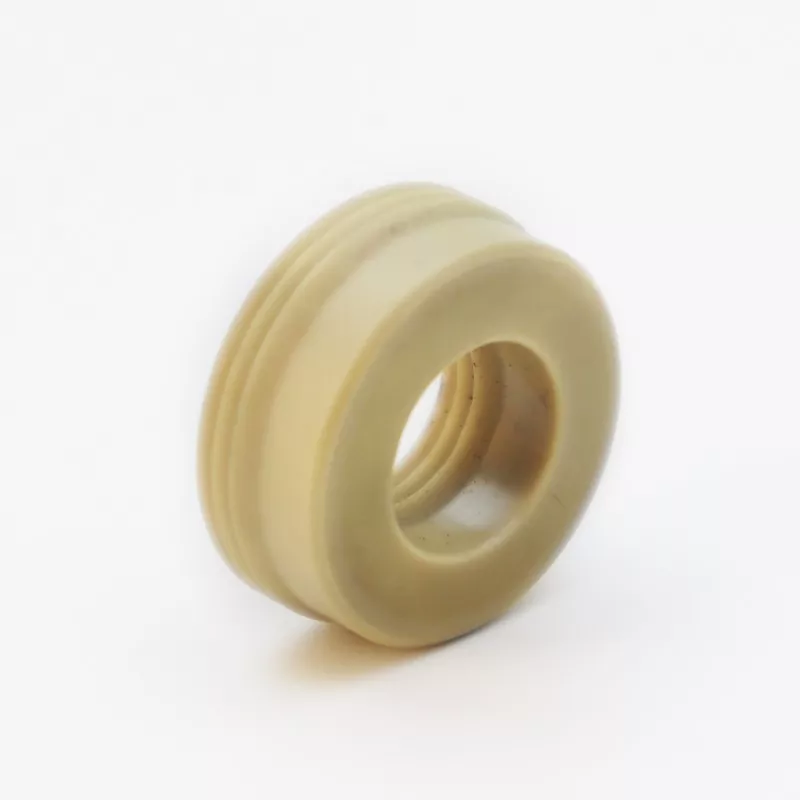

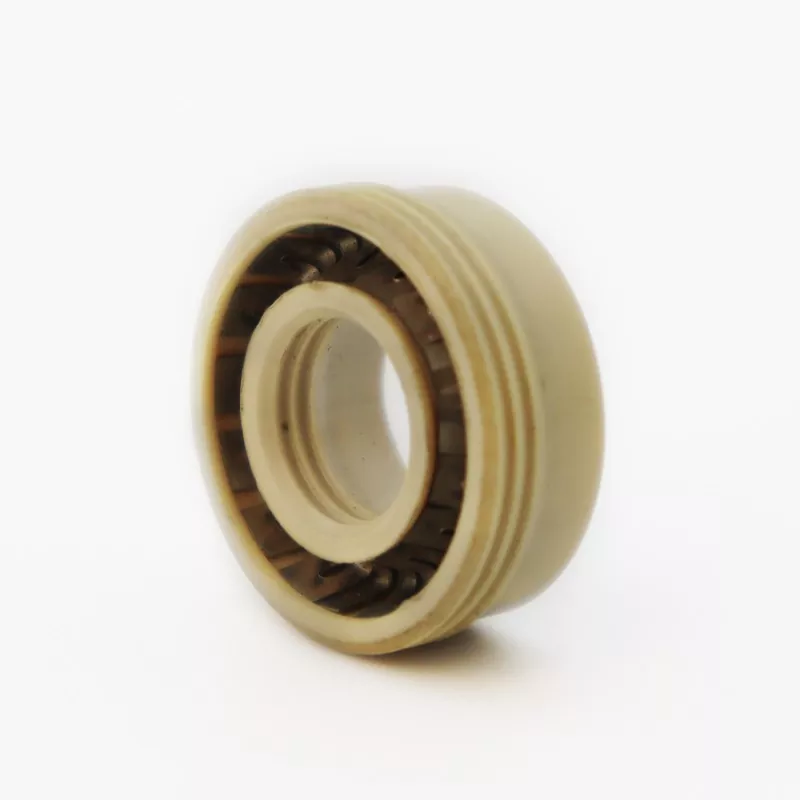

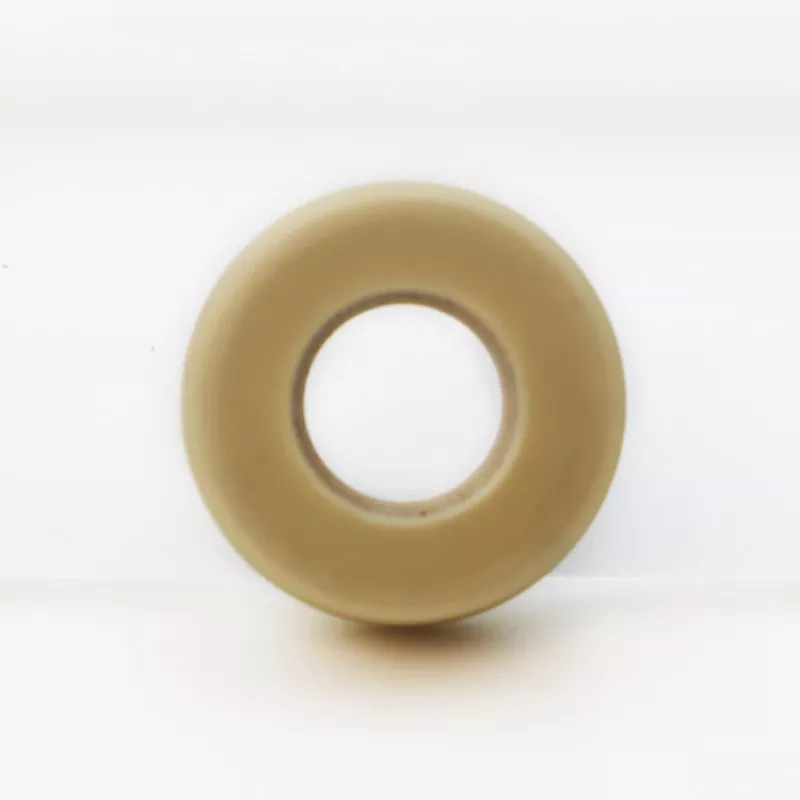

Ruichen FS-C Multi-Lip Spring-Energized Seal se vyznačuje unikátním vroubkovaným designem břitu, který výrazně zlepšuje těsnicí výkon. Model FS-C je ideální volbou pro aplikace vyžadující přísnou kontrolu úniku.
Poskytuje stabilní a spolehlivé těsnění – vyvažuje nízké tření a dlouhou životnost – při provozních tlacích až 40 MPa (tlaky přesahující tento limit vyžadují specifikovanou konfiguraci se širokou drážkou).
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Rychlost (m/s) |
Teplota °C |
Média |
|
|
<40: Použijte šířku drážky L >40 MPa: Použijte šířku drážky L1 |
<10 |
BO/DO -35~+250 |
Ostatní -200~+250 |
Všechny kapaliny, chemikálie a plyny |
Vícebřitá struktura tohoto modelu vytváří vícenásobné těsnící bariéry, zajišťující vynikající plynotěsnost a těsnost kapalin i při nízkých tlacích. Je speciálně navržen pro vakuová prostředí nebo aplikace s extrémně nízkými tlakovými rozdíly, přičemž také pojme provozní tlaky až 40 MPa (za předpokladu použití rozšířené drážky).
Pružinová těsnění Ruichen FS-C poskytují výjimečný výkon ve vakuových zařízeních, analytických přístrojích, přesných měřicích zařízeních a ventilech s vysokou specifikací. Jejich vlastnosti s nízkým třením a plynulý pohyb je činí zvláště vhodnými pro aplikace s přesným řízením pohybu. Zakázkově zkonstruovaná těsnění Ruichen FS-C zajišťují dlouhodobou spolehlivost těsnění pro vědecko-výzkumná zařízení, lékařské přístroje a vysoce přesné průmyslové řídicí systémy.
K dispozici jsou všechny rozměry v uvedených rozsazích.
Poznámka: Pokud požadované specifikace nejsou uvedeny v této tabulce, kontaktujte nás; lze dodat výrobky až do velikosti 1600 mm.
|

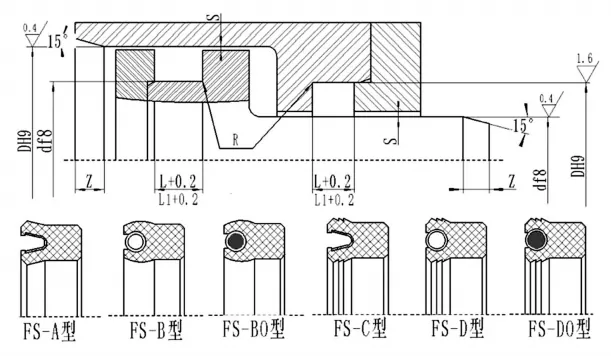

d |
D |
L+0,2 |
L1+0,2 (Použitelné pro tlaky >40 MPa) |
Radiální vůle Smax |
Délka zkosení Zmin |
Rmax |
|
|
<20 MPA |
<40 MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Poznámka k instalaci: Pro vysokotlaké aplikace (>40 MPa) musí být použita drážka o specifikované šířce (L1) a musí být přísně kontrolovány montážní tolerance.
