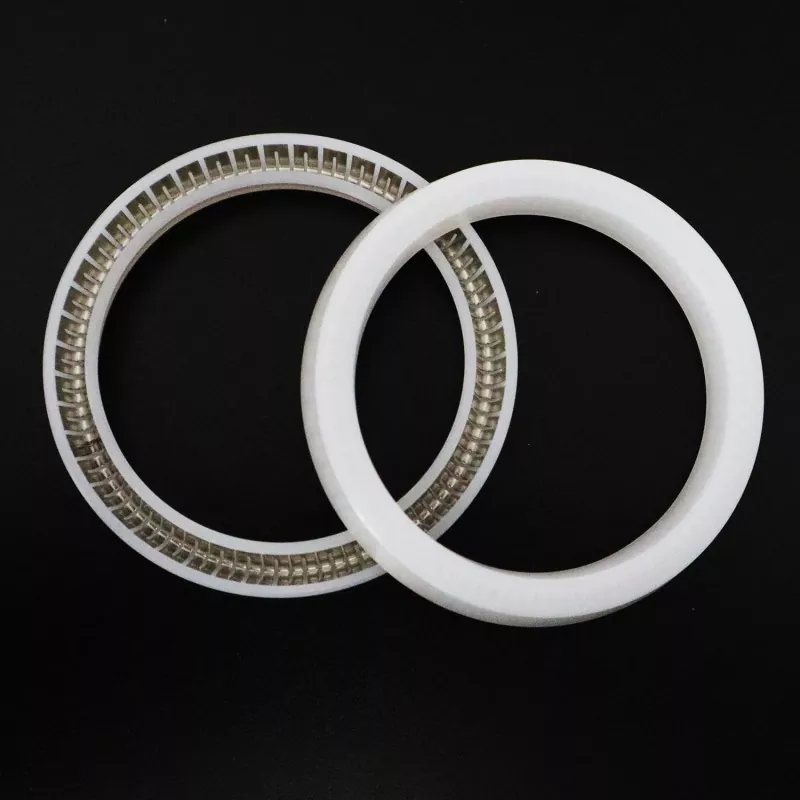

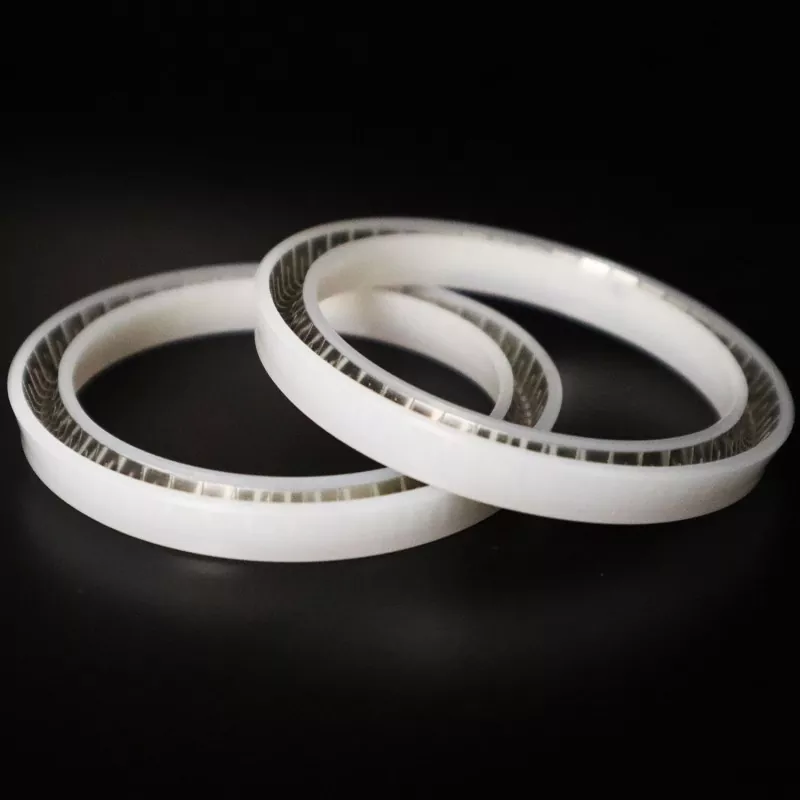

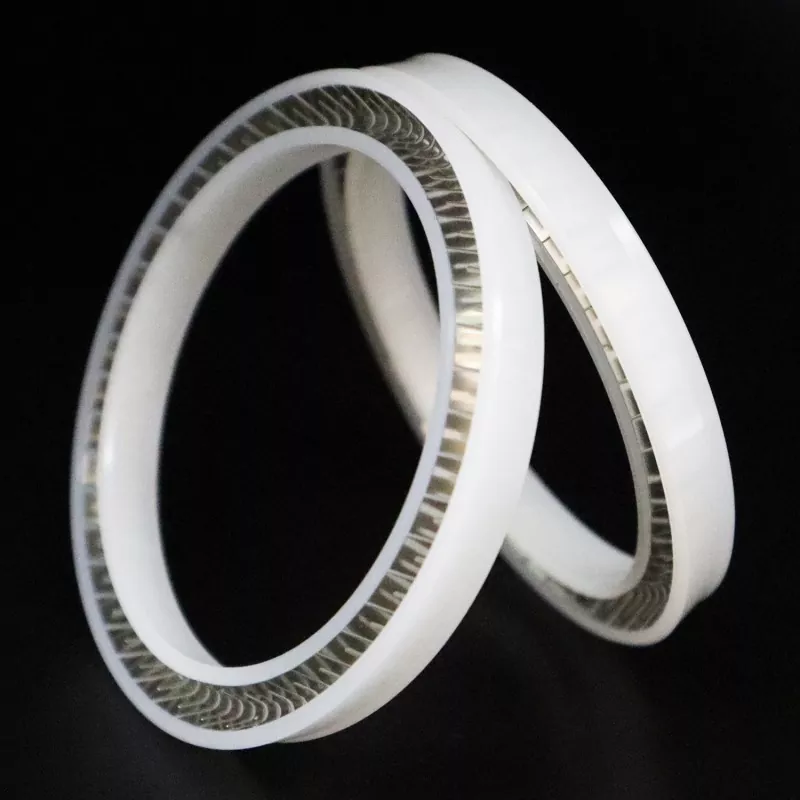

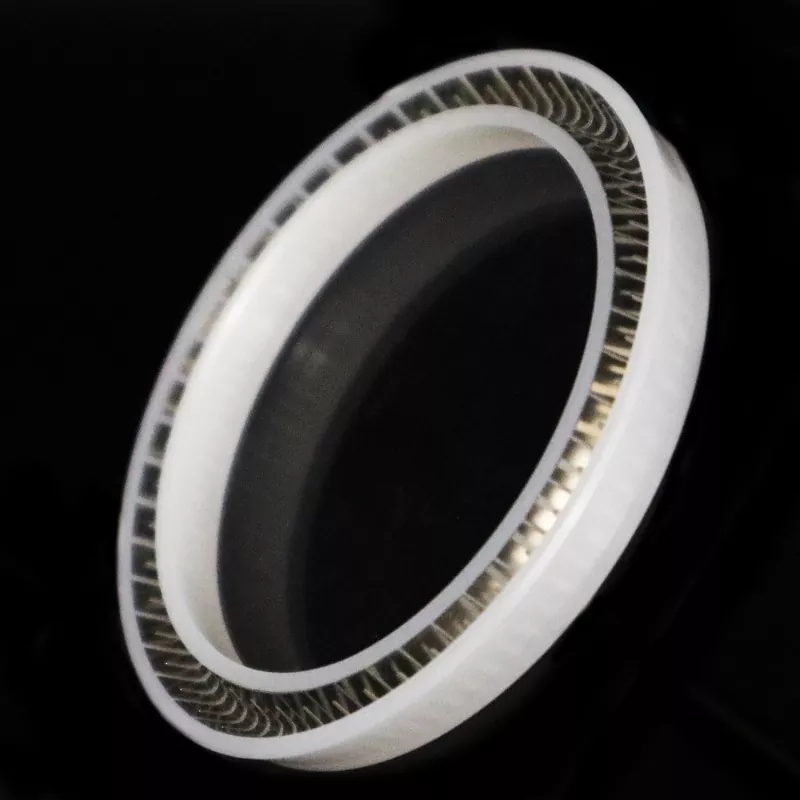

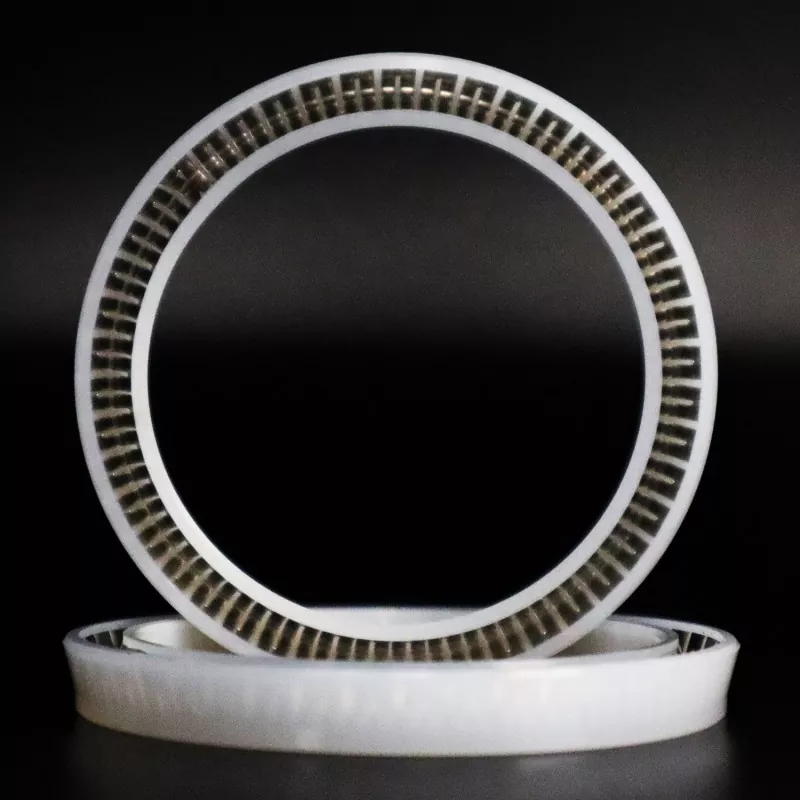

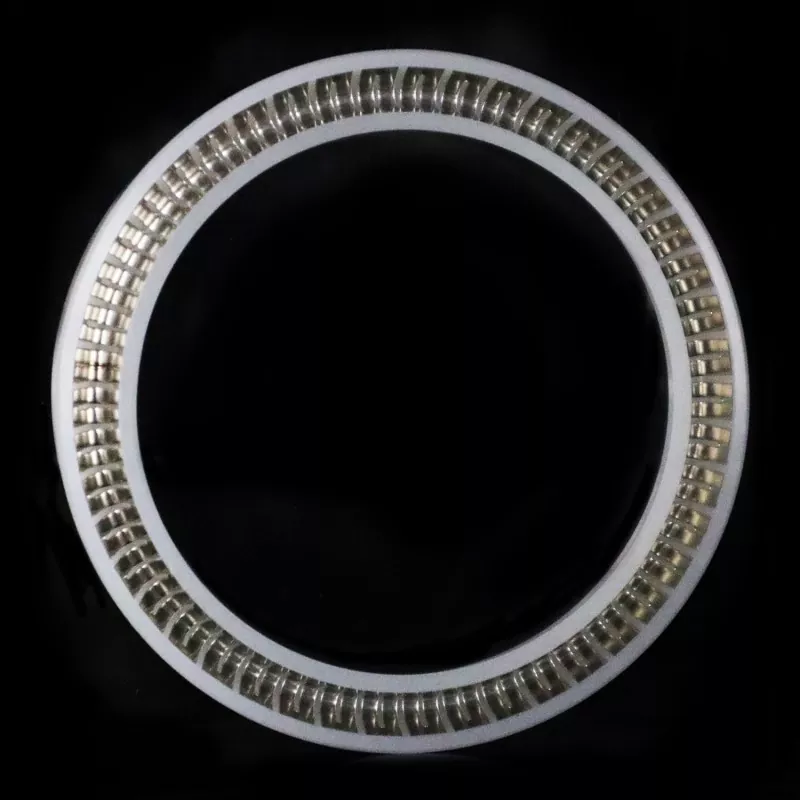

Symetrické těsnění s pružinou Ruichen FS-A se vyznačuje symetrickým designem, který umožňuje jeho zaměnitelné použití pro hřídele i otvory. Jako základní model v řadě pružinových těsnění nabízí FS-A nákladově efektivní a spolehlivé řešení těsnění pro většinu standardních provozních podmínek, díky čemuž je vhodné pro různé aplikace zahrnující statické těsnění, nízkorychlostní rotaci a vratný pohyb.
Mezní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Rychlost (m/s) |
Teplota °C |
Média |
|
|
<40: Použijte šířku drážky L >40 MPa: Použijte šířku drážky L1 |
<10 |
BO/DO -35~+250 |
Ostatní -200~+250 |
Všechny kapaliny, chemikálie a plyny |
Hlavní výhody tohoto modelu spočívají v široké kompatibilitě médií a stabilním výkonu. Díky těsnícímu tělesu z PTFE v kombinaci s odpruženou strukturou odolává velké většině chemických médií, včetně různých hydraulických kapalin, maziv a slabých chemických roztoků. Co se týče teplotní adaptability, model FS-A si udržuje stabilní těsnicí výkon v rozsahu -50 °C až 200 °C.
Těsnění Ruichen FS-A s pružinou je zvláště vhodné pro všeobecná průmyslová zařízení, standardní hydraulické systémy a konvenční jednotky pro manipulaci s kapalinami. Jeho konstrukce s nízkým třením zajišťuje hladký provoz a minimální třecí tření, čímž účinně zabraňuje jevu „stick-slip“ během provozu zařízení.
Pro zákazníky, kteří si poprvé vybírají těsnění s pružinovým pohonem nebo pro ty, kteří jsou vysoce citliví na náklady, je Ruichen FS-A ideální volbou na základní úrovni.
K dispozici jsou všechny velikosti v rámci specifikovaného rozsahu parametrů.
Poznámka: Pokud požadovaná specifikace není uvedena v této tabulce, kontaktujte nás; můžeme dodat výrobky o průměru až 1600 mm.
|

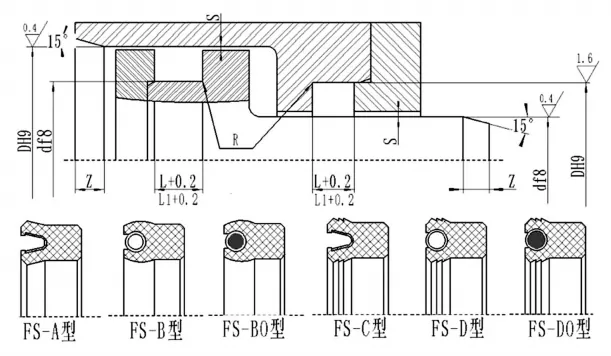

d |
D |
L+0,2 |
L1+0,2 (Použitelné pro tlaky >40 MPa) |
Radiální vůle Smax |
Délka zkosení Zmin |
Rmax |
|
|
<20 MPA |
<40 MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Poznámka k použití: Vhodné pro obousměrné těsnění hřídelů a otvorů ve standardních průmyslových prostředích; doporučeno pro aplikace s minimálním kolísáním tlaku.
