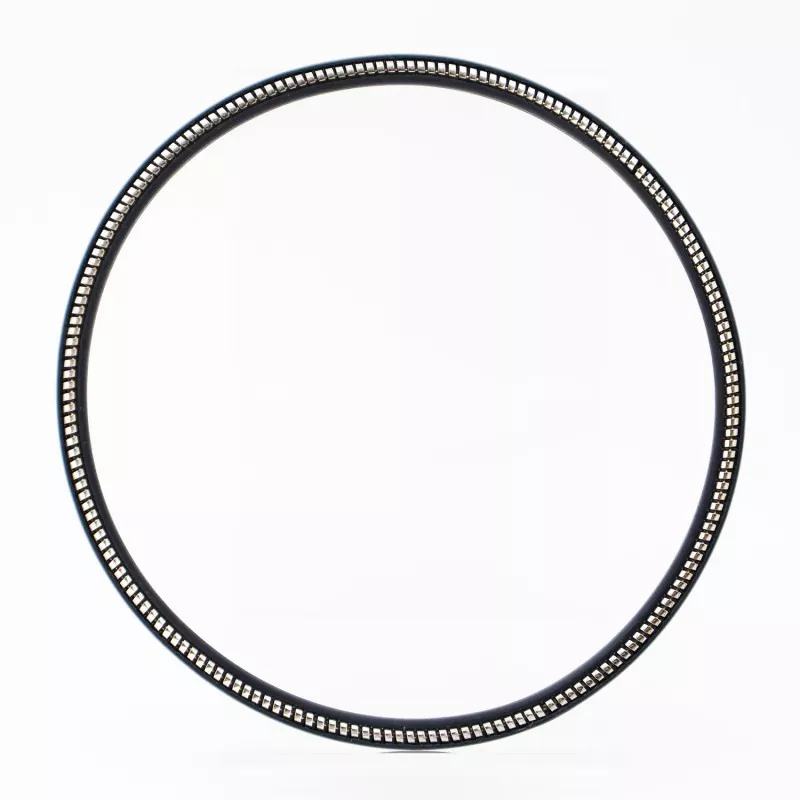

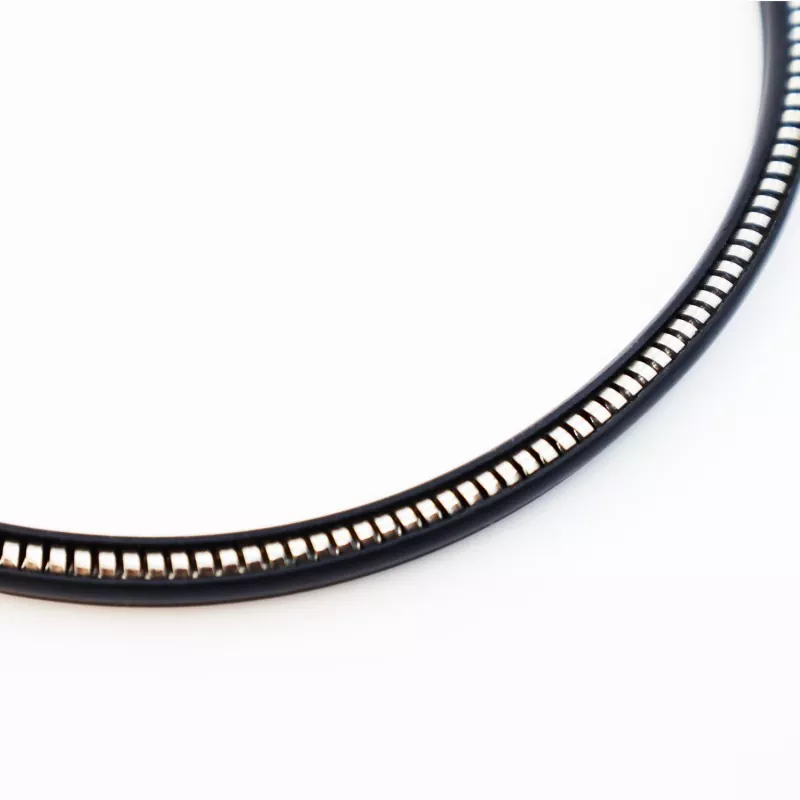

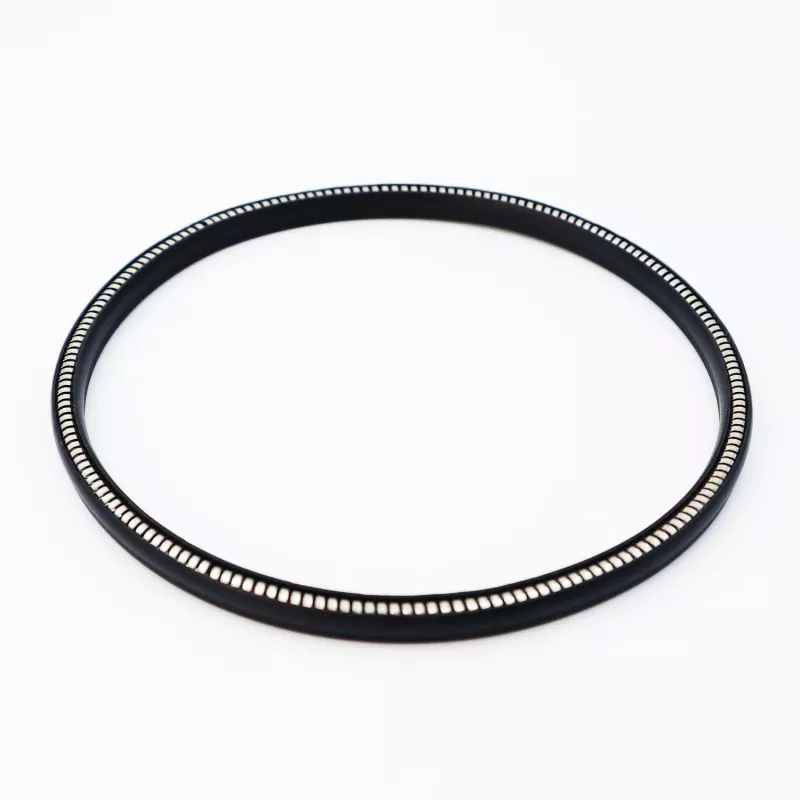

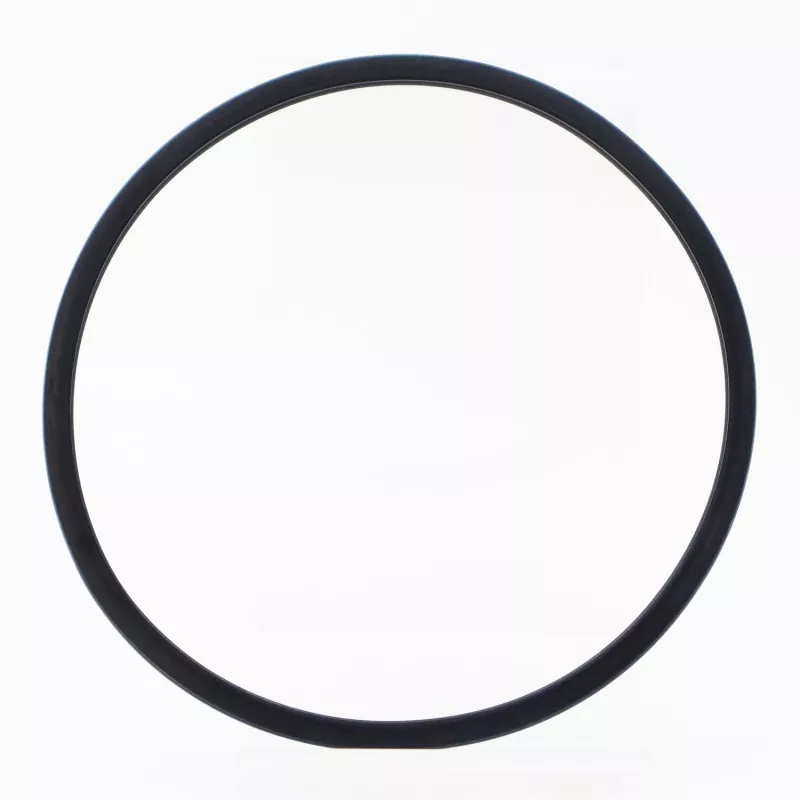

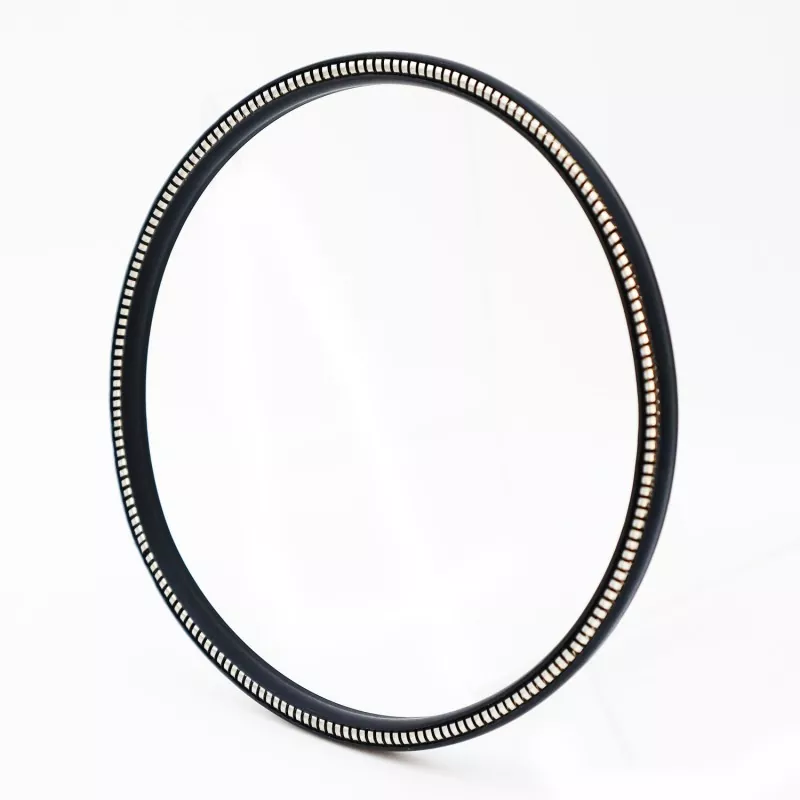

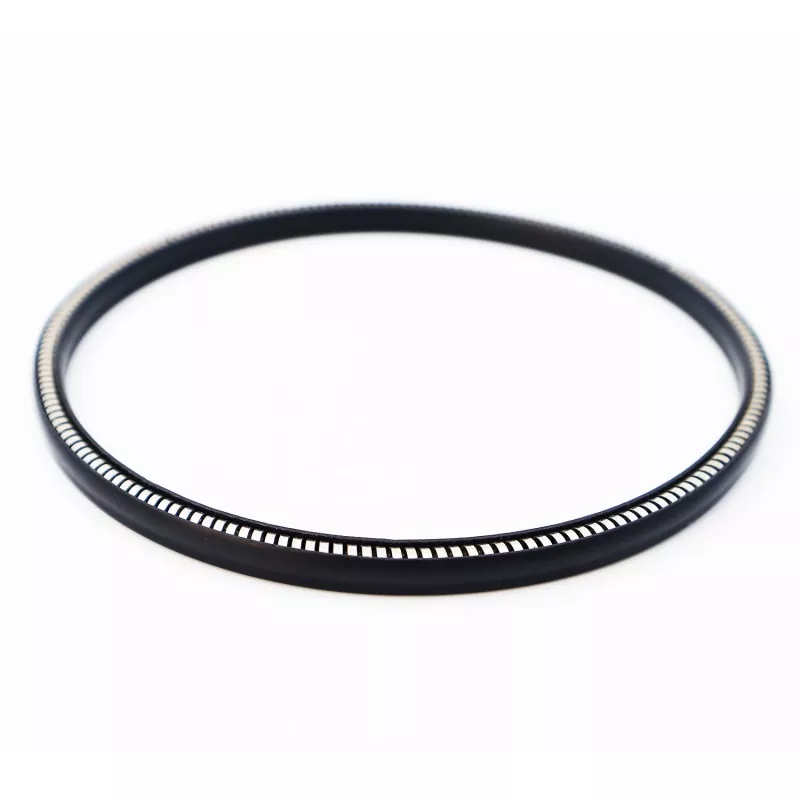

Ruichen FS-B Enhanced Spring-Energized Seal nabízí vylepšení výkonu oproti standardnímu symetrickému designu a bylo vyvinuto speciálně pro aplikace zahrnující střední tlaky a mírné provozní výkyvy. Tento model optimalizuje shodu mezi profilem těsnicího břitu a pružinovým systémem, čímž zlepšuje stabilitu těsnění za dynamických provozních podmínek.
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Rychlost (m/s) |
Teplota °C |
Média |
|
|
<40: Použijte šířku drážky L >40 MPa: Použijte šířku drážky L1 |
<10 |
BO/DO -35~+250 |
Ostatní -200~+250 |
Všechny kapaliny, chemikálie a plyny |
Klíčovou vlastností tohoto modelu je zvýšená odolnost proti kolísání tlaku s rozsahem provozního tlaku až 40 MPa. Jeho vylepšený design těsnicího břitu nabízí vynikající kompatibilitu s médii, což mu umožňuje zpracovat širší škálu chemických médií, včetně určitých vysoce agresivních průmyslových kapalin. Pracuje v teplotním rozsahu -60 °C až 220 °C a splňuje požadavky většiny průmyslových prostředí.
Těsnění Ruichen FS-B s pružinou si zachovává vynikající kompatibilitu se širokou škálou médií a zároveň poskytuje stabilnější třecí charakteristiky a delší životnost v aplikacích s vratným pohybem. Ať už jde o hydraulické válce ve stavebních strojích, průmyslových čerpadlech nebo chemických ventilech, Ruichen FS-B nabízí vynikající a dlouhotrvající těsnicí výkon.
K dispozici jsou všechny rozměry v uvedených rozsazích.
Poznámka: Pokud zde požadované specifikace nejsou uvedeny, kontaktujte nás; můžeme dodat výrobky o průměru až 1600 mm.
|

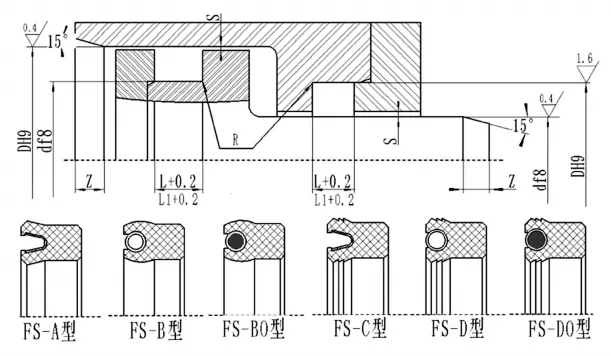

d |
D |
L+0,2 |
L1+0,2 (Použitelné pro tlaky >40 MPa) |
Radiální vůle Smax |
Délka zkosení Zmin |
Rmax |
|
|
<20 MPA |
<40 MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Technické přednosti: Vhodné pro provozní podmínky zahrnující vysoké a kolísavé tlaky; doporučeno pro zařízení se specifickými požadavky na životnost těsnění.
