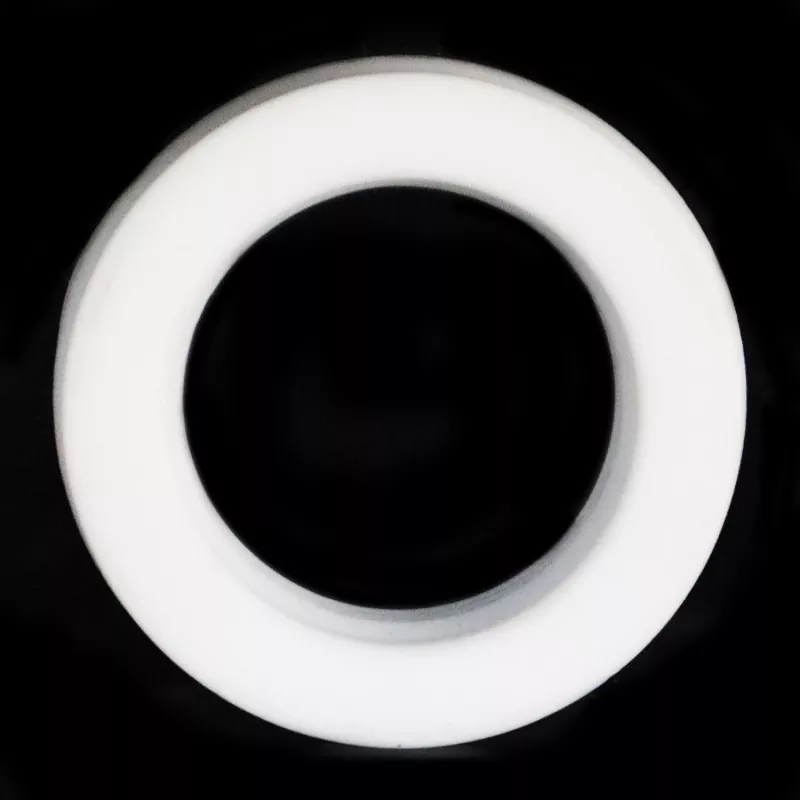

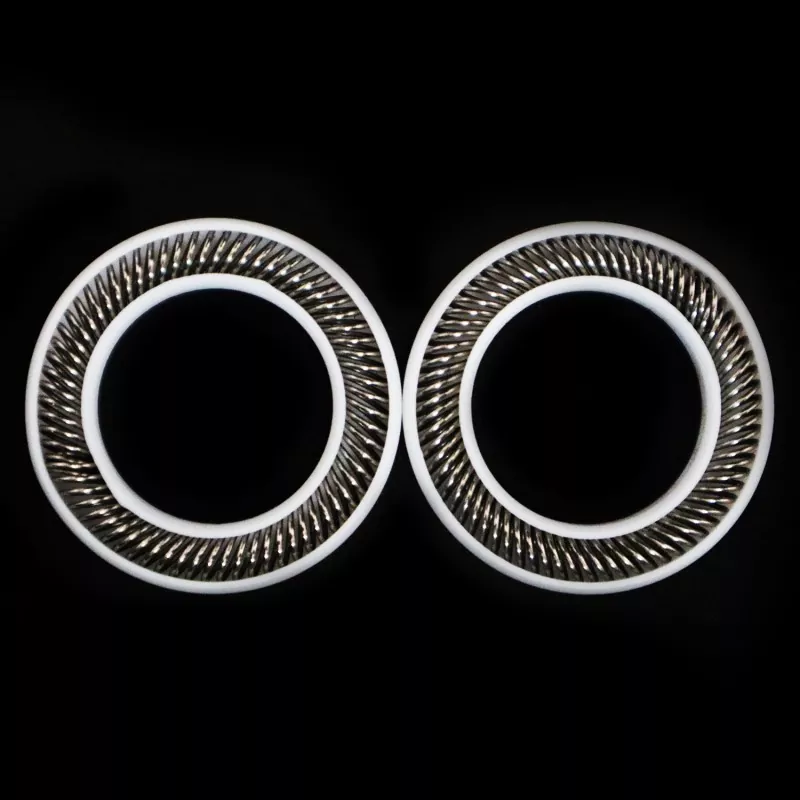

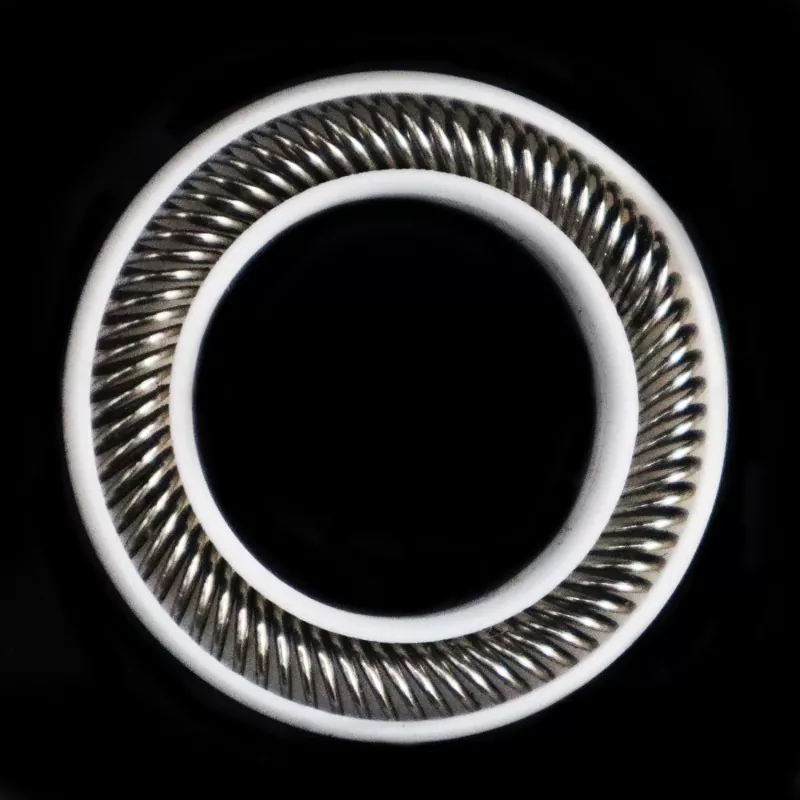

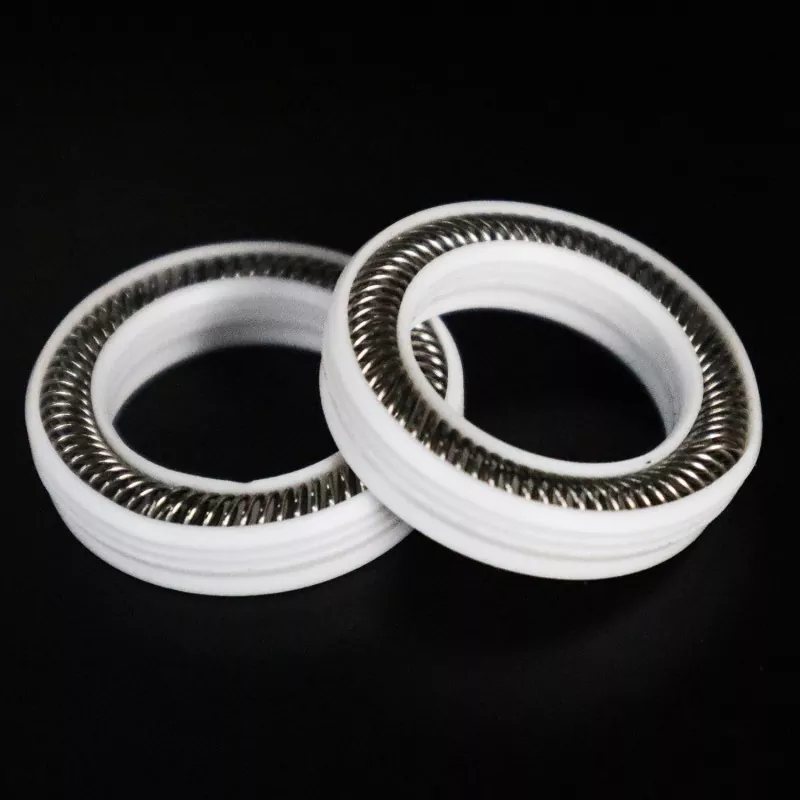

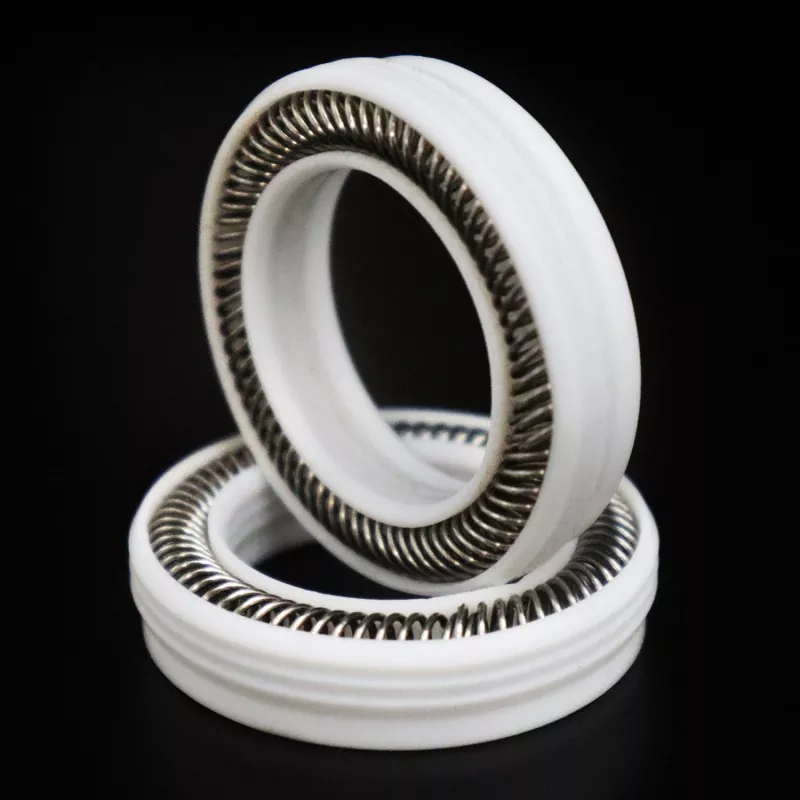

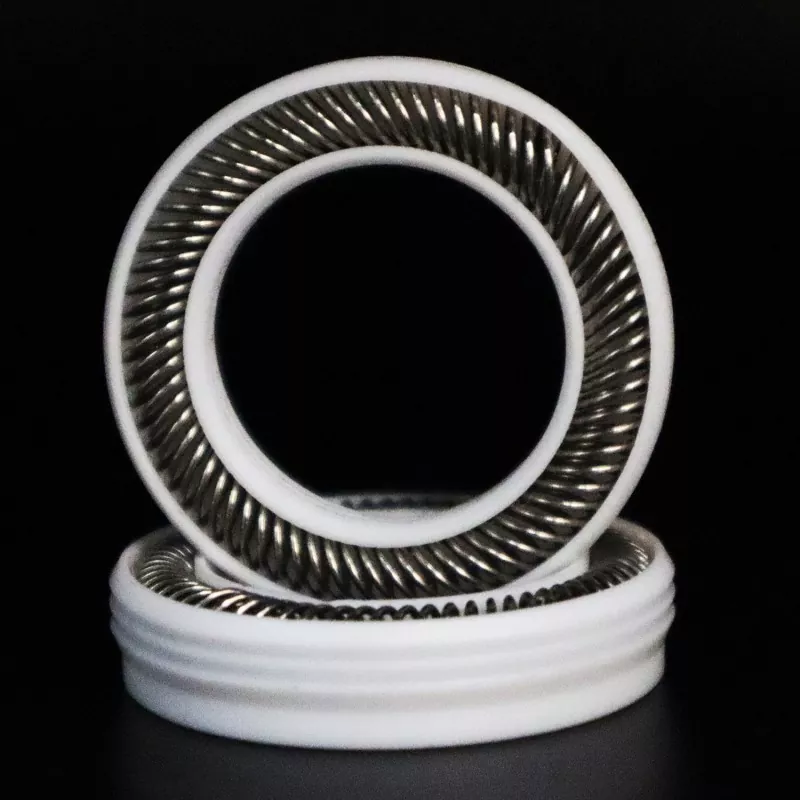

Těsnění Ruichen FS-D Heavy-Duty Spring-Energized Seal představuje vysoce výkonný model v řadě, navržený pro dlouhodobé a spolehlivé těsnění v extrémních provozních podmínkách. Integruje několik technických výhod, které mu umožňují odolat složitým prostředím vyznačujícím se vysokým tlakem, vysokou teplotou, silnou korozí a přítomností pevných částic.
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Rychlost (m/s) |
Teplota °C |
Média |
|
|
<40: Použijte šířku drážky L >40 MPa: Použijte šířku drážky L1 |
<10 |
BO/DO -35~+250 |
Ostatní -200~+250 |
Všechny kapaliny, chemikálie a plyny |
Tento model se vyznačuje zesílenou strukturou ozubeného břitu kombinovanou s vysoce pevným pružinovým systémem, který umožňuje rozsah použitelného tlaku až 100 MPa (při použití se specializovaným designem drážky). Jeho materiálový systém byl speciálně optimalizován tak, aby vydržel krátkodobě vysoké teploty 260°C při zachování vynikající elasticity při nízkých teplotách. Konstrukce také výrazně zlepšuje vytlačování a odolnost proti opotřebení.
Těsnění Ruichen FS-D s pružinou prokazují výjimečnou odolnost v těžkých hydraulických strojích, ropných vrtacích a výrobních zařízeních, vysokoteplotních chemických reaktorech a zařízeních těžkého průmyslu. Jsou navrženy tak, aby vydržely podmínky špatného nebo dokonce žádného mazání, udržují účinné utěsnění i v prostředích obsahujících pevné nečistoty. Volba těsnění Ruichen FS-D poskytuje robustní technickou záruku dlouhodobého a spolehlivého provozu kritických zařízení.
K dispozici jsou všechny rozměry v rozsahu parametrů.
Poznámka: Pokud požadované specifikace nejsou uvedeny v této tabulce, kontaktujte nás; lze dodat výrobky až do velikosti 1600 mm.
|

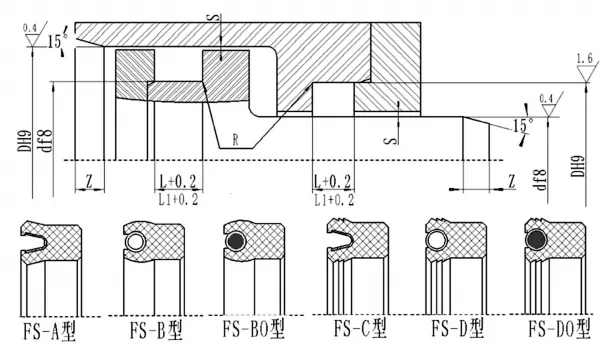

d |
D |
L+0,2 |
L1+0,2 (Použitelné pro tlaky >40 MPa) |
Radiální vůle Smax |
Délka zkosení Zmin |
Rmax |
|
|
<20 MPA |
<40 MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Aplikační návod: Vhodné pro nejnáročnější průmyslová prostředí; doporučeno pro dlouhodobé utěsnění kritických součástí zařízení. Přesný výběr vyžaduje poskytnutí kompletních provozních parametrů.
