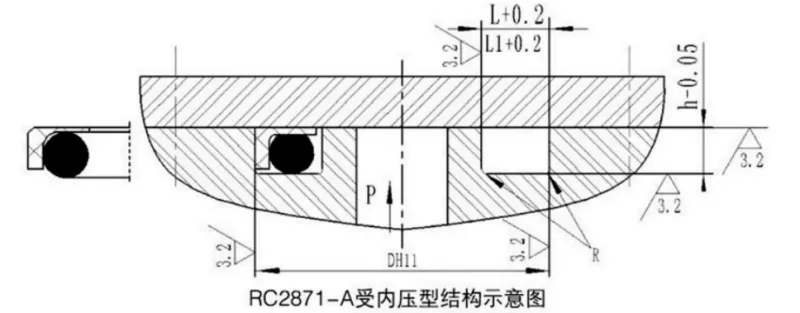

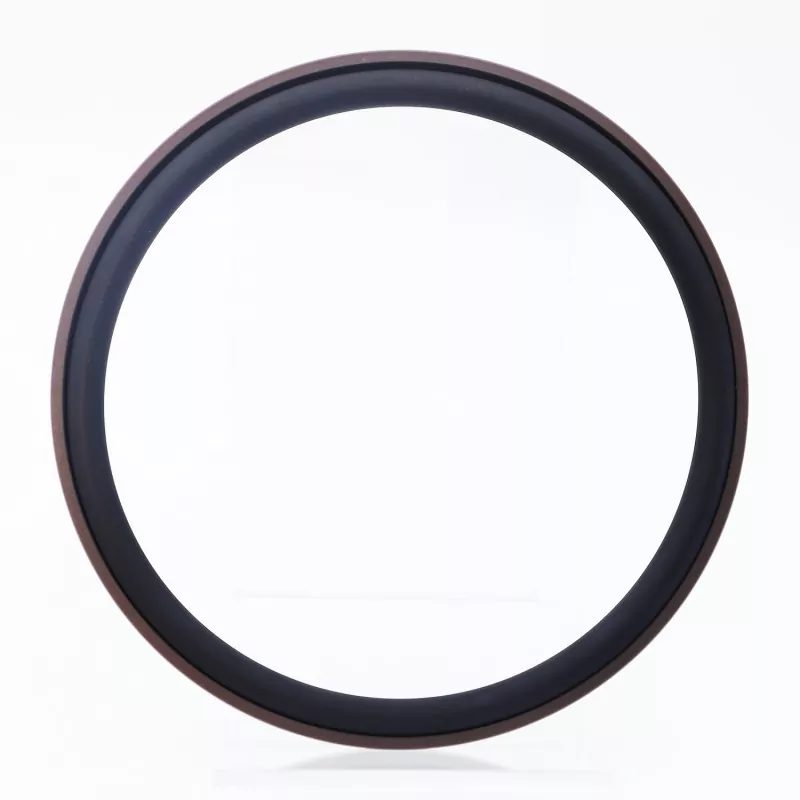

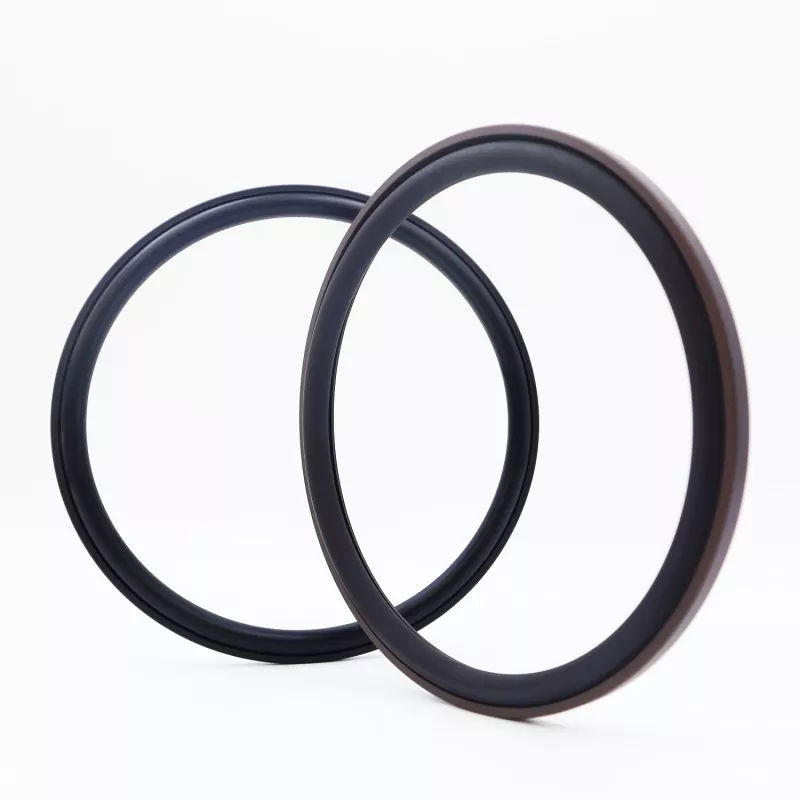

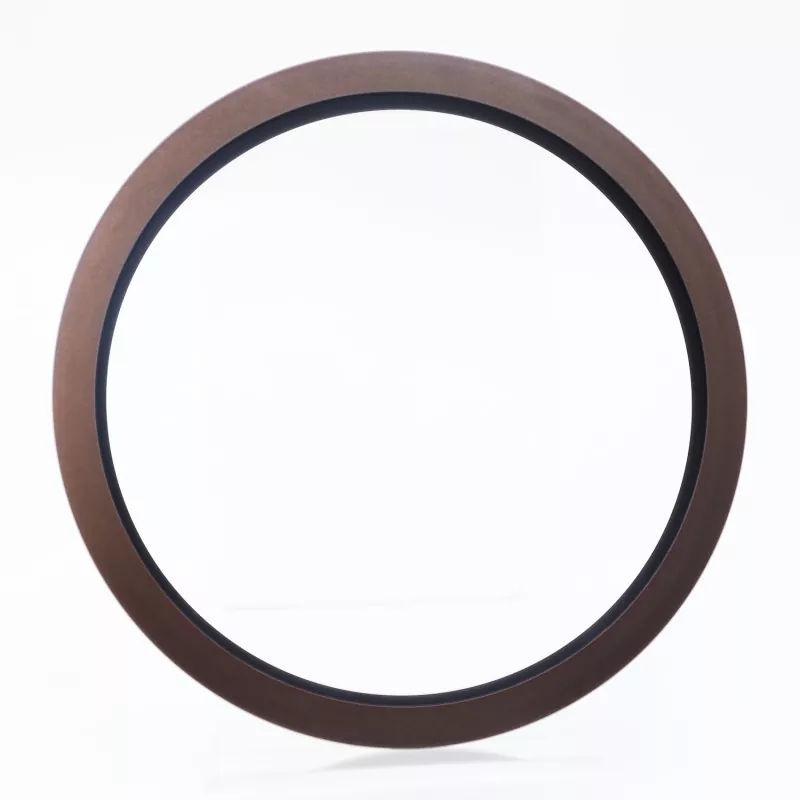

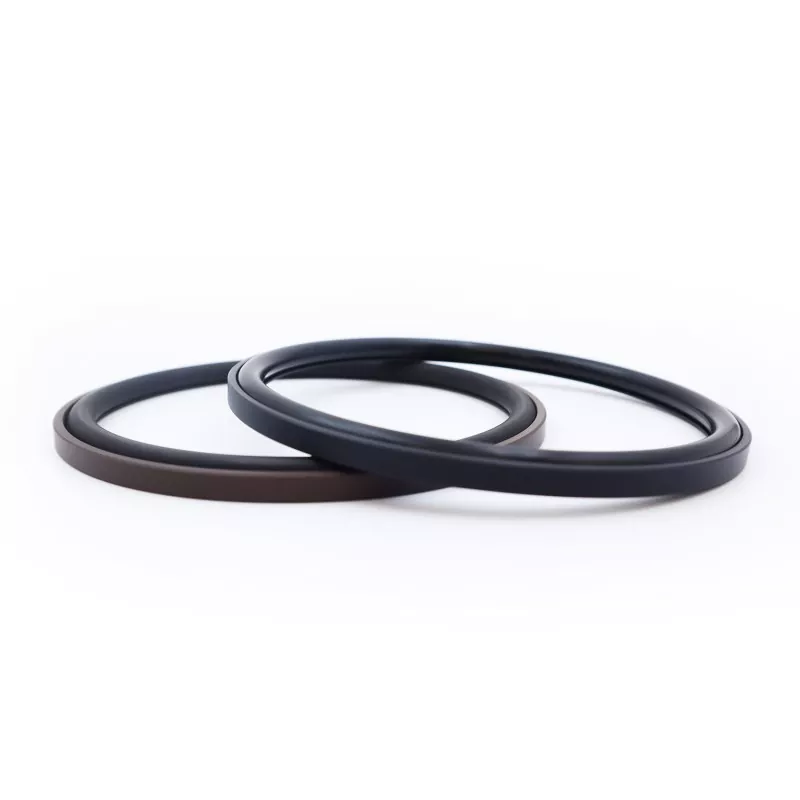

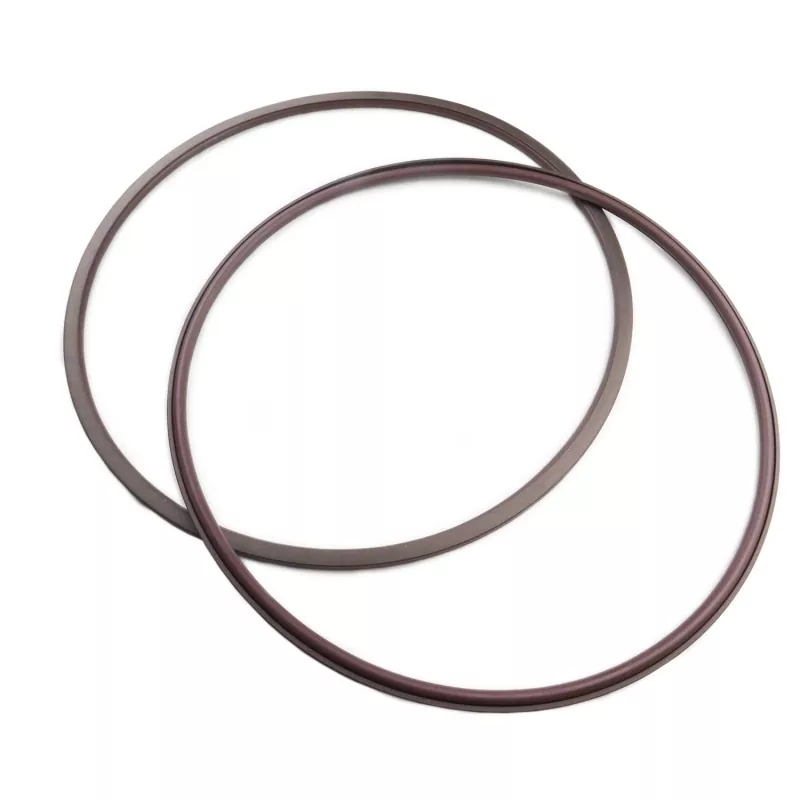

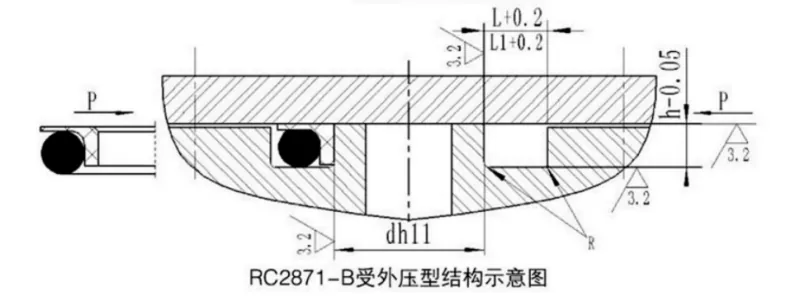

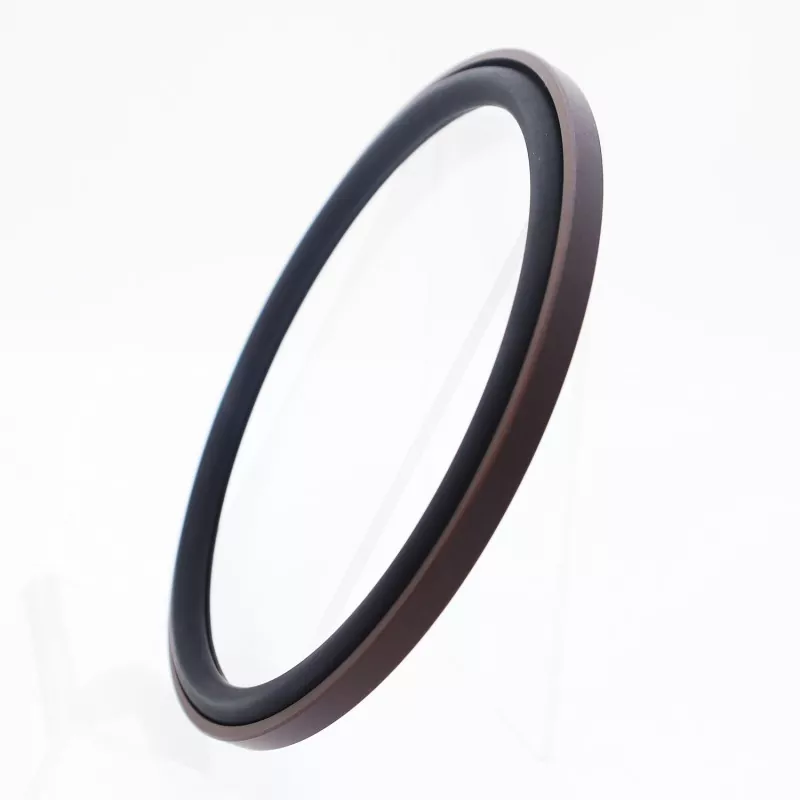

Axial Step Combined Seal se skládá z pravoúhlého těsnicího kroužku z plněného PTFE a pryžového O-kroužku; je určen pro jednosměrné statické těsnící aplikace, jako jsou axiální (čelní) a přírubová těsnění. Vyznačuje se dlouhou životností, vynikajícím těsnicím výkonem, odolností vůči vysokým a ultra vysokým tlakům a kompaktním konstrukčním půdorysem; je také vhodný pro aplikace tlakového těsnění. Je k dispozici ve dvou verzích: RC2871-A (pro vnitřní tlak) a RC2871-B (pro vnější tlak).
Efektivního utěsnění je dosaženo díky nepřetržité uchopovací síle generované předběžným stlačením O-kroužku, což poskytuje samonabíjecí těsnící účinek, kde se těsnicí výkon zlepšuje se zvyšujícím se tlakem média. Přírubový design na straně těsnicího kroužku účinně zabraňuje vytlačování O-kroužku, což mu umožňuje snadno zvládnout podmínky vysokého tlaku a ultra vysokého tlaku a přitom zůstává kompatibilní s prostředím těsnění s tlakem vody.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Střední |
|
≤300 |
-35 až +100 (s O-kroužkem z NBR) |
- |
Hydraulický olej, emulze, voda atd. |
|
-20 až +200 (s O-kroužkem FKM) |
Toto těsnění se skládá z pravoúhlého PTFE těsnicího kroužku a O-kroužku; O-kroužek zajišťuje předběžné stlačení a vytváří upínací sílu potřebnou k dosažení těsnění. Pod tlakem se tato upínací síla zvyšuje – to znamená, že čím vyšší je tlak, tím lepší je těsnicí výkon. Díky designu boční příruby kluzného kroužku je zabráněno vytlačování O-kroužku, což umožňuje těsnění odolávat vysokým tlakům.
K dispozici jsou všechny specifikace v rozsahu parametrů.
|
Rozsah vnějšího průměru D H11 |
Hloubka drážky h-0,05 |
Šířka drážky L+0,2 |
Šířka drážky L1 + 0,2 Tlak > 80 MPa |
Poloměr rohu Rmax |
Průměr drátu O-kroužku dělat |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
K dispozici jsou všechny specifikace v rozsahu parametrů.
|
Rozsah vnitřního průměru dh11 |
Hloubka drážky h-0,05 |
Šířka drážky L+0,2 |
Šířka drážky L1 + 0,2 Tlak > 80 MPa |
Poloměr rohu Rmax |
Průměr drátu O-kroužku dělat |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
