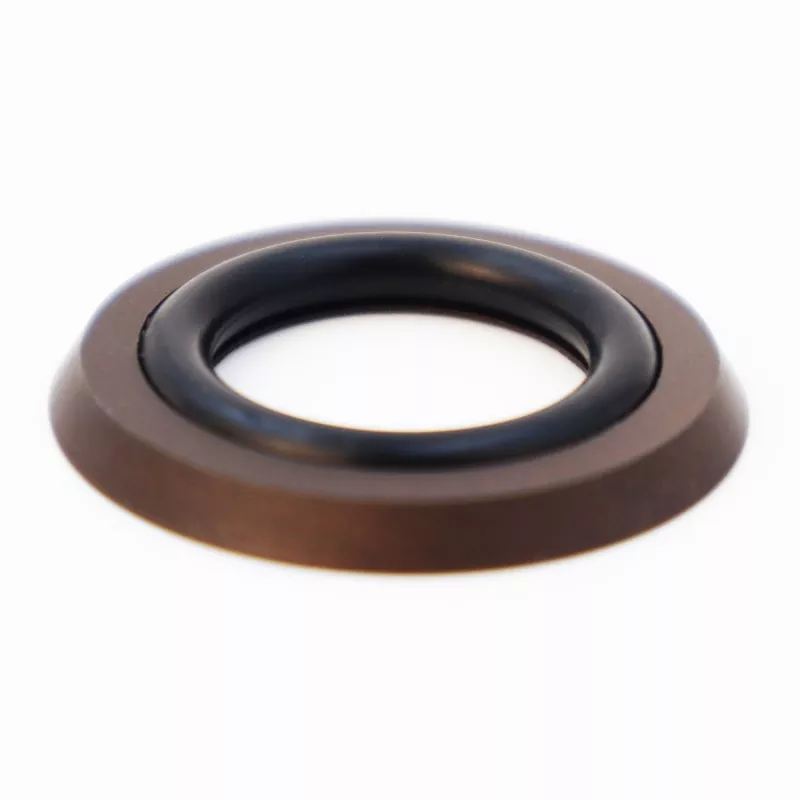

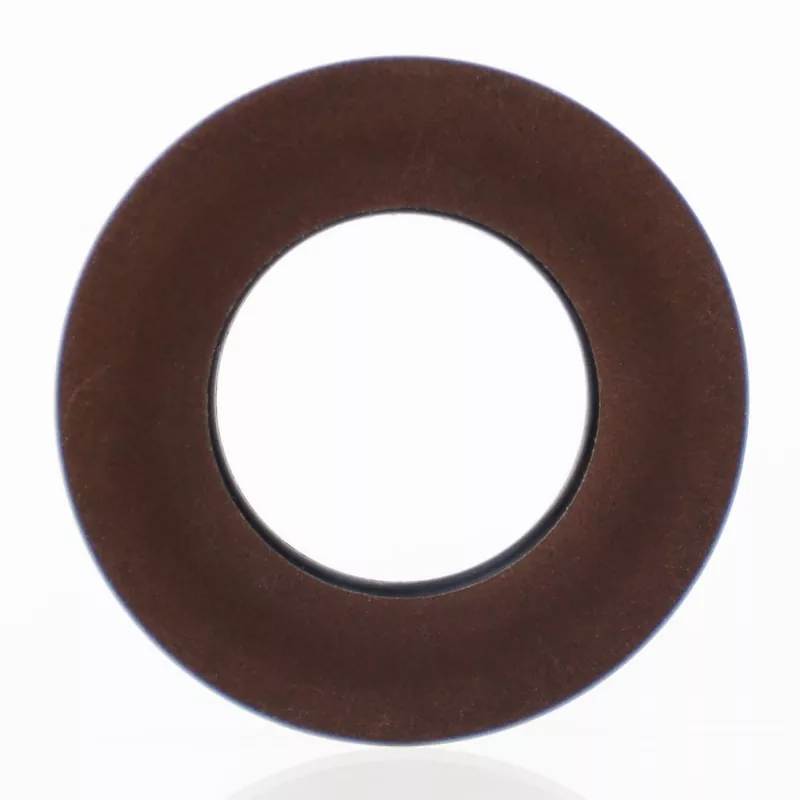

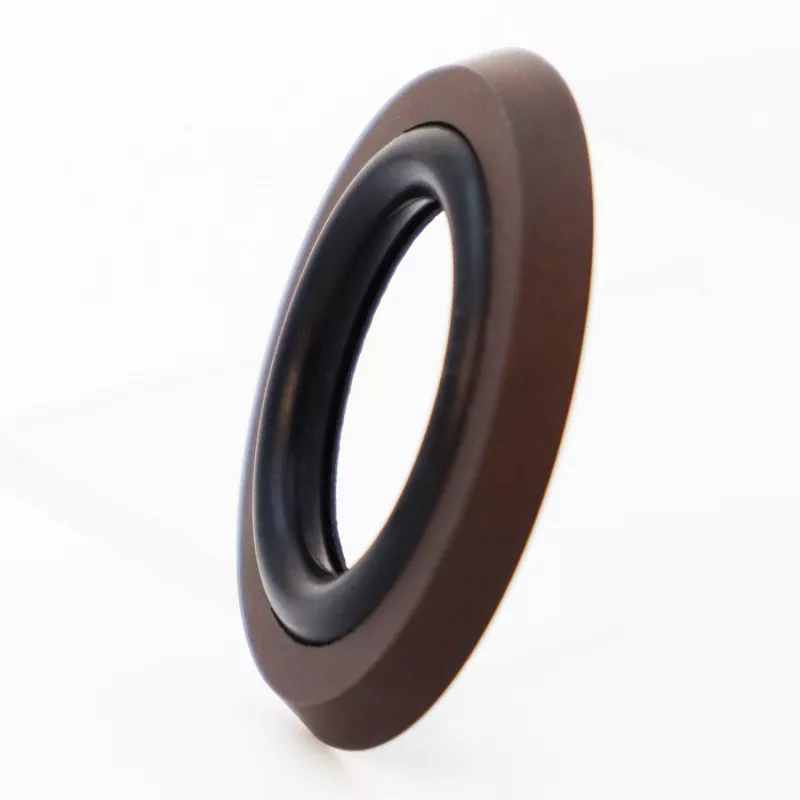

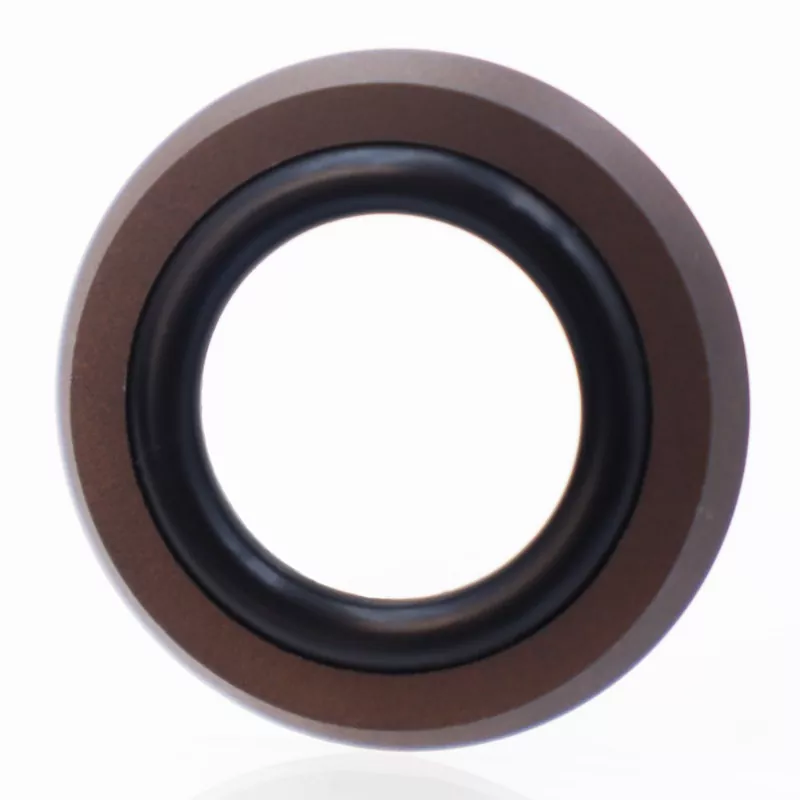

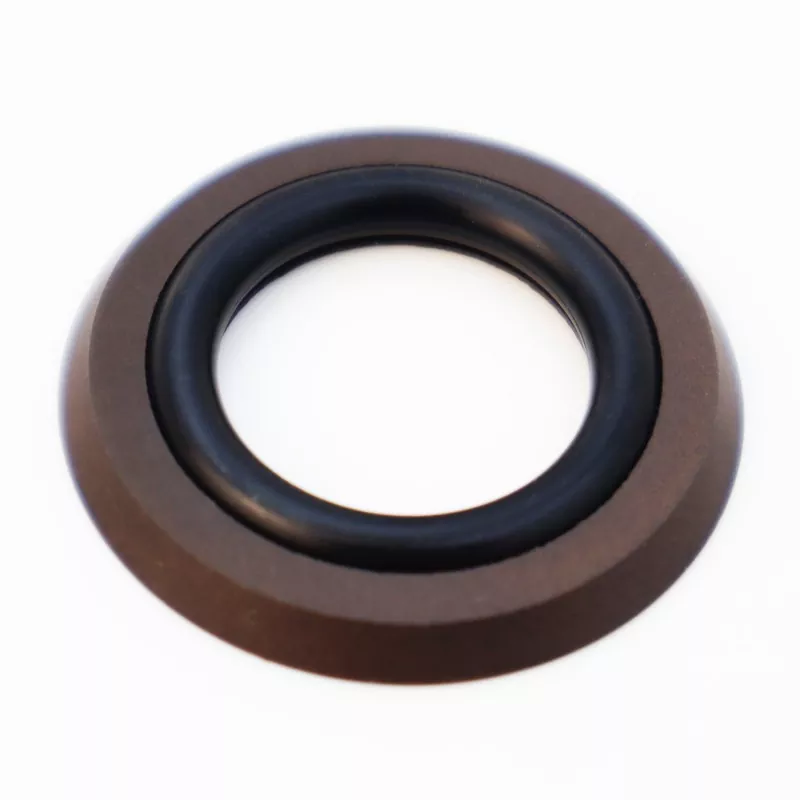

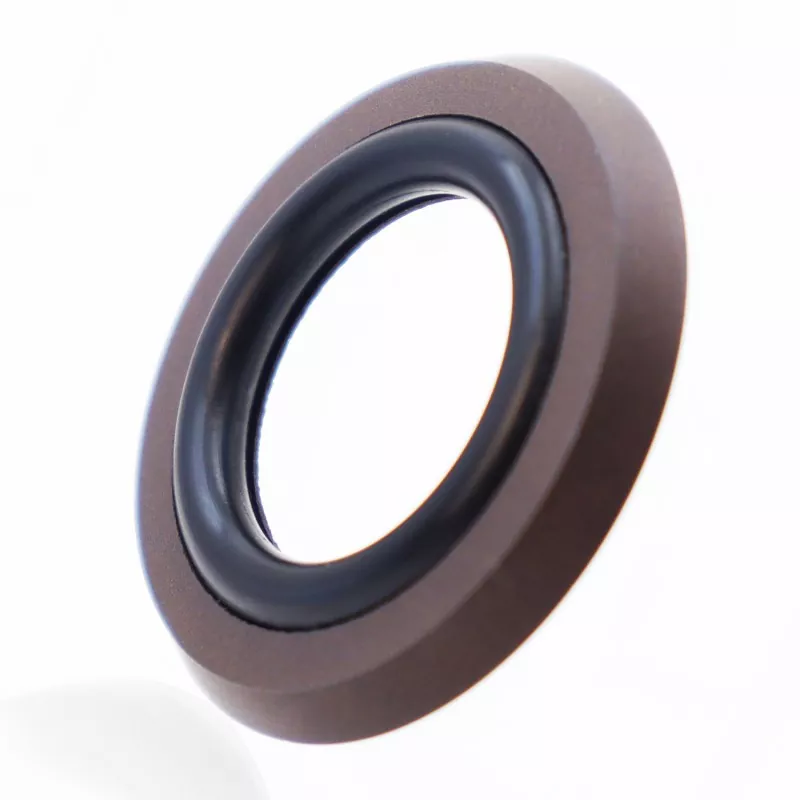

Kombinované těsnění typu axiální patky se skládá z těsnicího kroužku ve tvaru patky vyrobeného z plněného PTFE a pryžového O-kroužku. Je určen pro jednosměrné statické těsnící aplikace, jako jsou axiální (čelní) a přírubová těsnění. Mezi klíčové vlastnosti patří dlouhá životnost, vynikající těsnicí výkon, odolnost vůči vysokým a ultra vysokým tlakům a kompaktní design, který vyžaduje minimální instalační prostor; je také vhodný pro aplikace hydraulického těsnění. K dispozici ve dvou verzích: RC2875-A (pro vnitřní tlak) a RC2875-B (pro vnější tlak).
Jeho kompaktní konstrukce zapadá do úzkých instalačních drážek, což výrazně snižuje riziko úniku zařízení. Skladem je k dispozici celá řada specifikací a vítáme dotazy a vzorové objednávky od globálních kupujících.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Střední |
|
≤60 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
Hydraulické oleje na minerální bázi, žáruvzdorné kapaliny (HFA/HFB), voda atd. |
|
-20 až +200 (s O-kroužkem FKM) |
Toto těsnění se skládá z upraveného PTFE těsnicího kroužku s profilem ve tvaru patky a O-kroužku. Pod tlakem se zvyšuje uchopovací síla těsnění – to znamená, že čím vyšší je tlak, tím lepší je těsnicí výkon. Díky konstrukci boční příruby ve tvaru patky kluzného kroužku je zabráněno vytlačování O-kroužku, což umožňuje těsnění odolávat vysokým a ultra vysokým tlakům.
K dispozici jsou všechny specifikace v rozsahu parametrů.
|

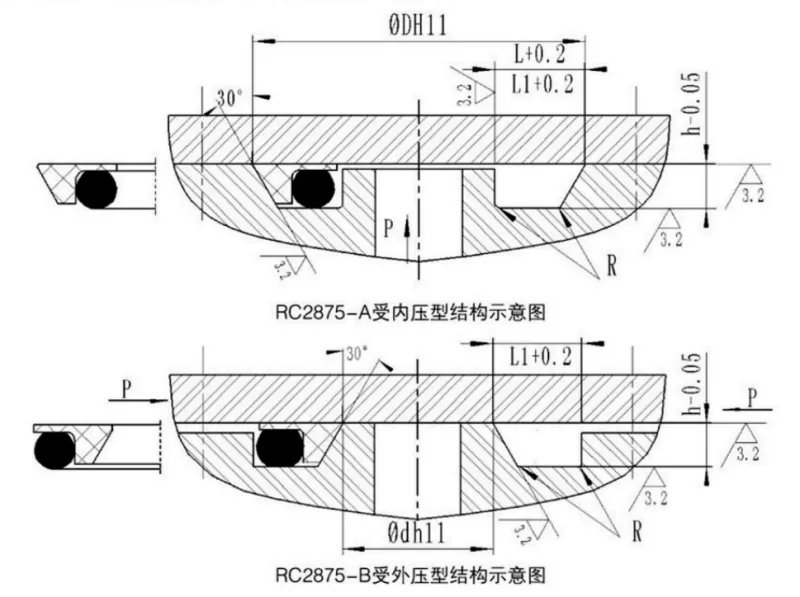

Rozsah vnějšího průměru D H11 |
Hloubka drážky h-0,05 |
Šířka drážky L+0,2 |
Šířka drážky L1 + 0,2 Tlak > 100 MPa |
Poloměr rohu Rmax |
Průměr drátu O-kroužku dělat |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
K dispozici jsou všechny specifikace v rozsahu parametrů.
|
Rozsah vnitřního průměru dh11 |
Hloubka drážky h-0,05 |
Šířka drážky L+0,2 |
Šířka drážky L1 + 0,2 Tlak > 100 MPa |
Poloměr rohu Rmax |
Průměr drátu O-kroužku dělat |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
