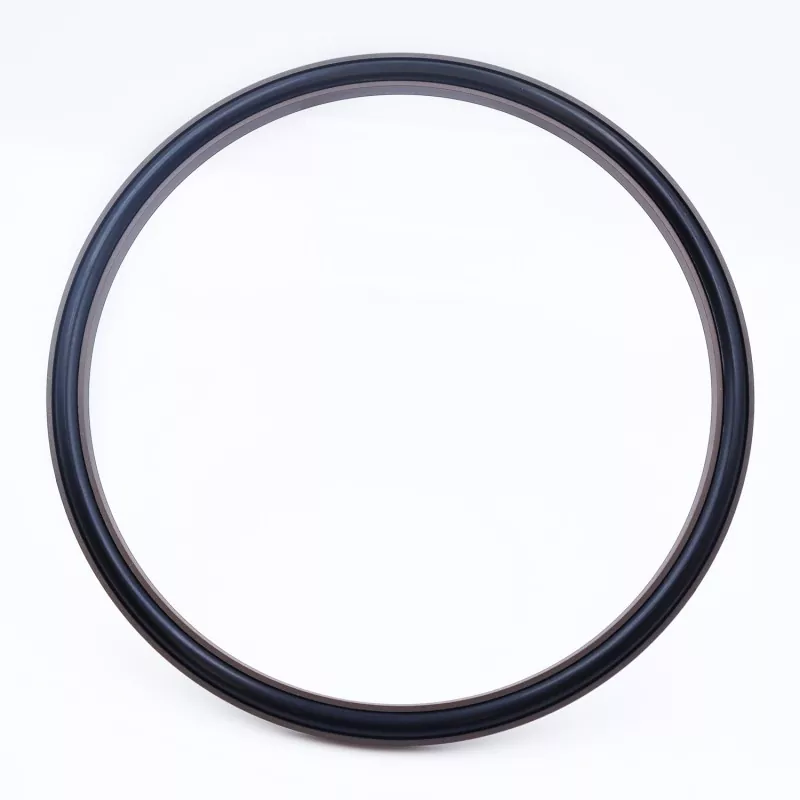

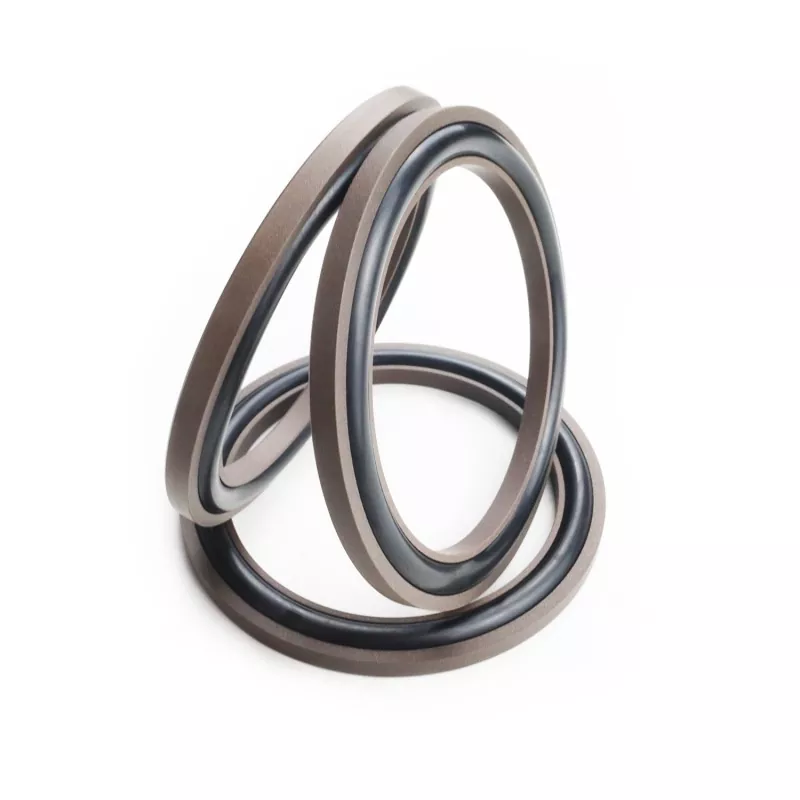

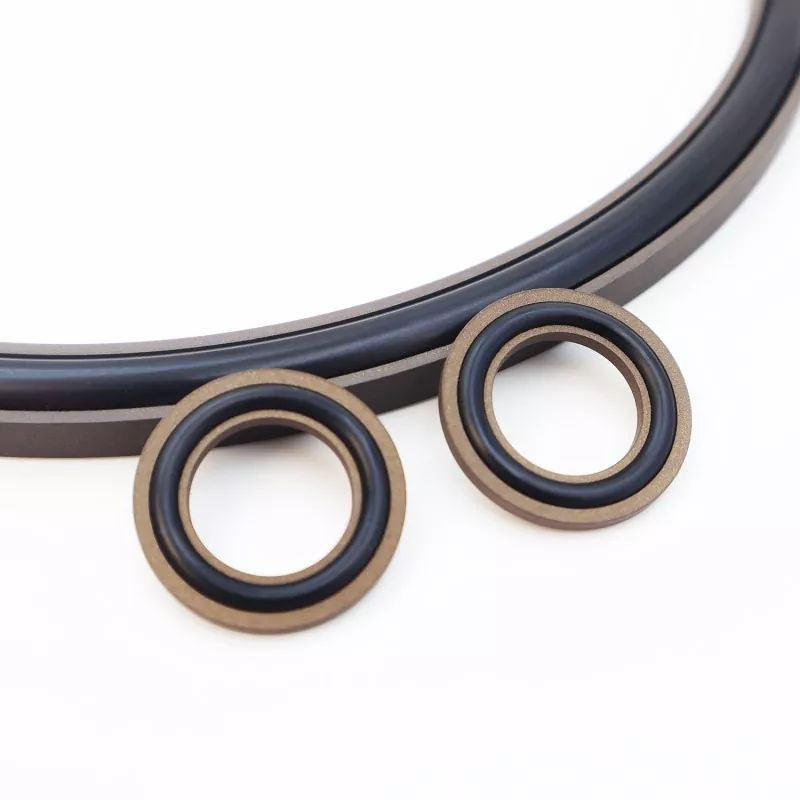

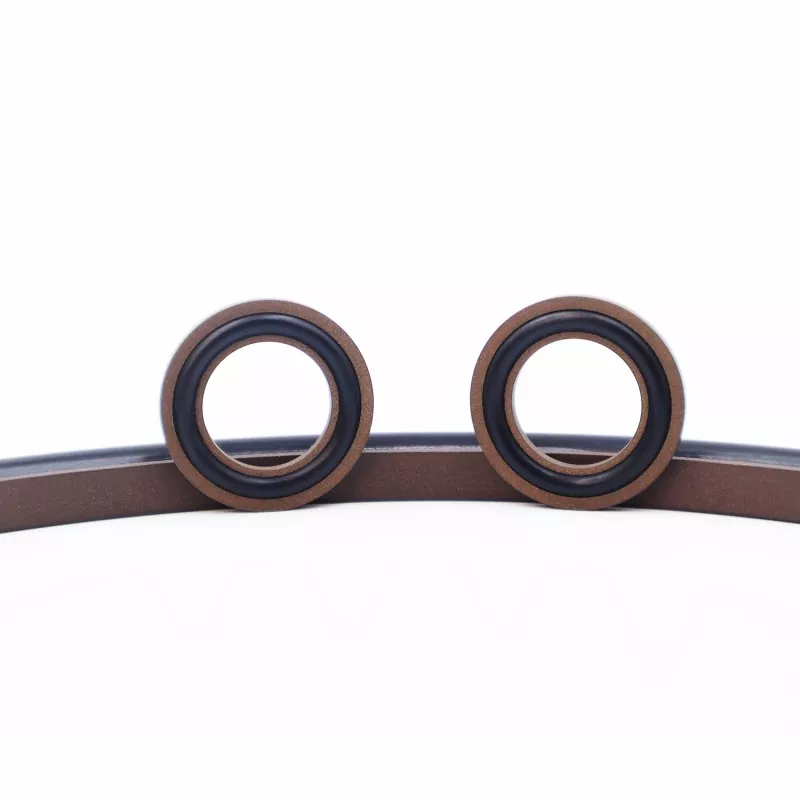

Axiální kombinované těsnění typu C se skládá z těsnicího kroužku ve tvaru C vyrobeného z plněného PTFE a pryžového O-kroužku; je určen pro statické těsnicí aplikace, jako jsou axiální (čelní) a přírubová těsnění. Mezi klíčové vlastnosti patří dlouhá životnost, vynikající těsnicí výkon, odolnost vůči vysokému tlaku a kompaktní konstrukční půdorys; je také vhodný pro aplikace hydraulického těsnění. K dispozici ve dvou verzích: RC2872-A (pro vnitřní tlak) a RC2872-B (pro vnější tlak).
Kompaktní design usnadňuje instalaci ve stísněných prostorách, zajišťuje spolehlivé utěsnění a prodlouženou životnost při dlouhodobém provozu. Skladem je k dispozici celá řada specifikací se službami poskytovanými globálním kupujícím, včetně technického výběru, dotazů na cenu a hromadného objednávání.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Střední |
|
≤100 |
-35 až +100 (s O-kroužkem z NBR) |
- |
Hydraulický olej, emulze, voda atd. |
|
-20 až +200 (s O-kroužkem FKM) |

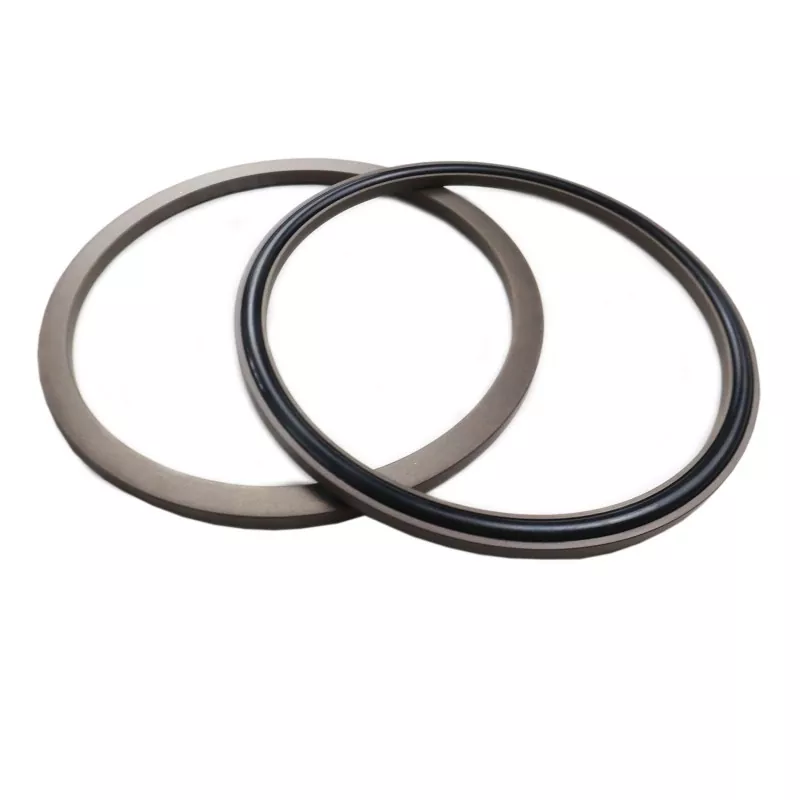

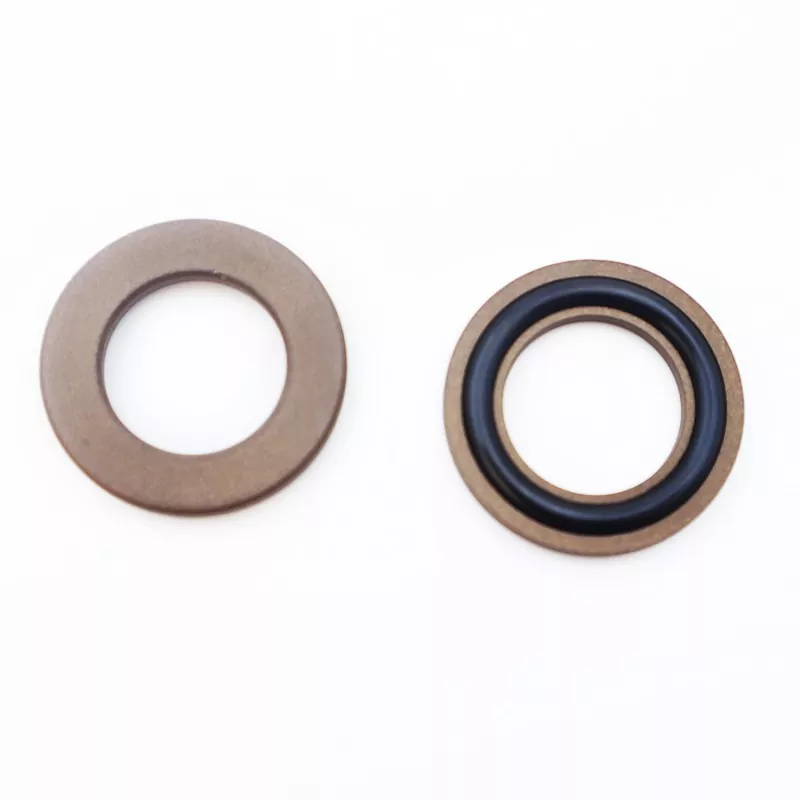

Toto těsnění se skládá z PTFE těsnícího kroužku ve tvaru C a O-kroužku; O-kroužek zajišťuje předběžné stlačení a vytváří upínací sílu potřebnou k dosažení těsnění. Pod tlakem se tato upínací síla zvyšuje – to znamená, že těsnění funguje lépe, když tlak stoupá. Díky dvoupřírubové konstrukci kluzného kroužku je zabráněno vytlačování O-kroužku, což umožňuje těsnění odolávat vysokým tlakům.
K dispozici jsou všechny specifikace v rozsahu parametrů.
|

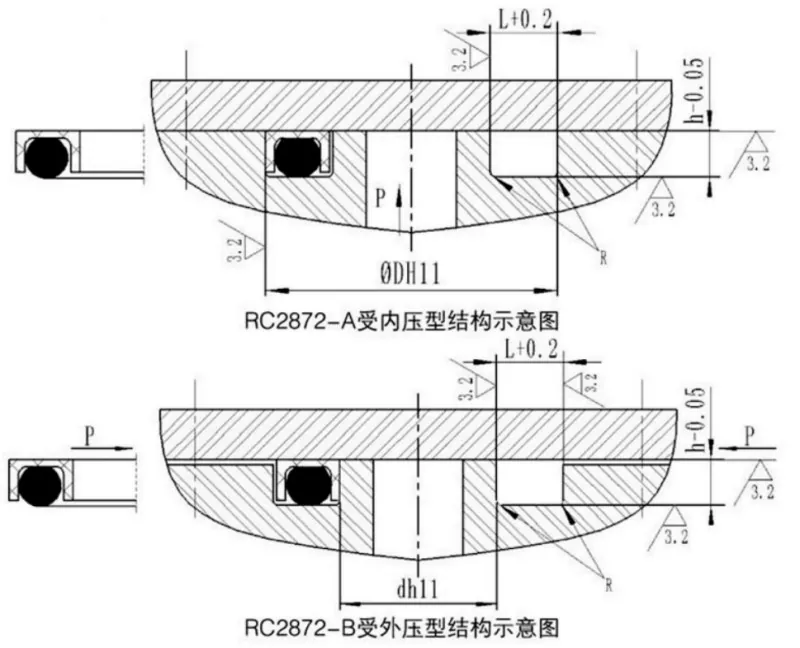

Rozsah vnějšího průměru D H11 |
Hloubka drážky h-0,05 |
Šířka drážky L+0,2 |
Poloměr rohu Rmax |
Průměr drátu O-kroužku dělat |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
K dispozici jsou všechny specifikace v rozsahu parametrů.
|
Rozsah vnitřního průměru d h11 |
Hloubka drážky h-0,05 |
Šířka drážky L+0,2 |
Poloměr rohu Rmax |
Průměr drátu O-kroužku dělat |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8,60 |
