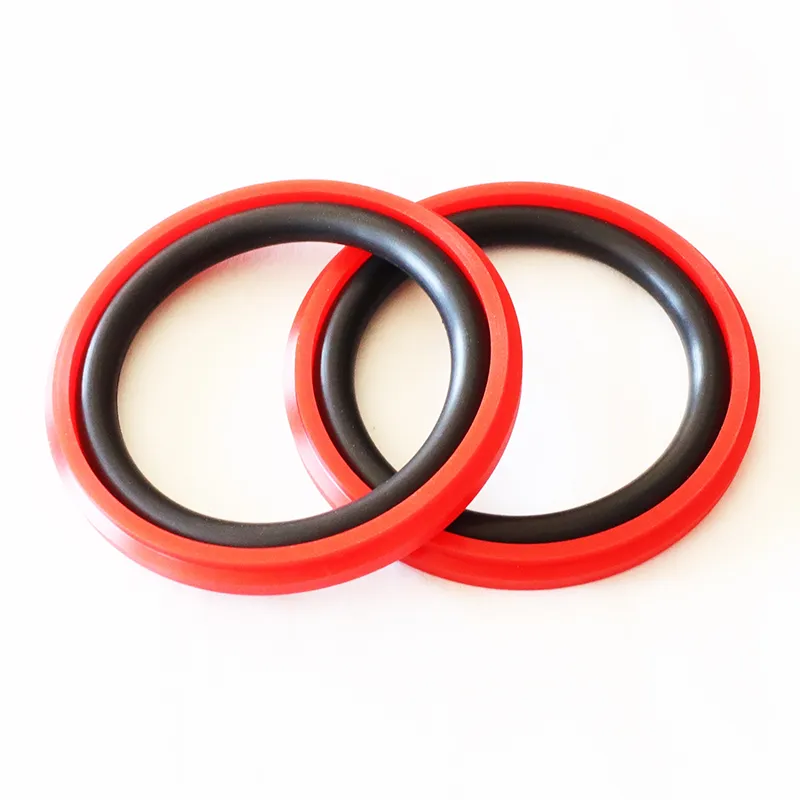

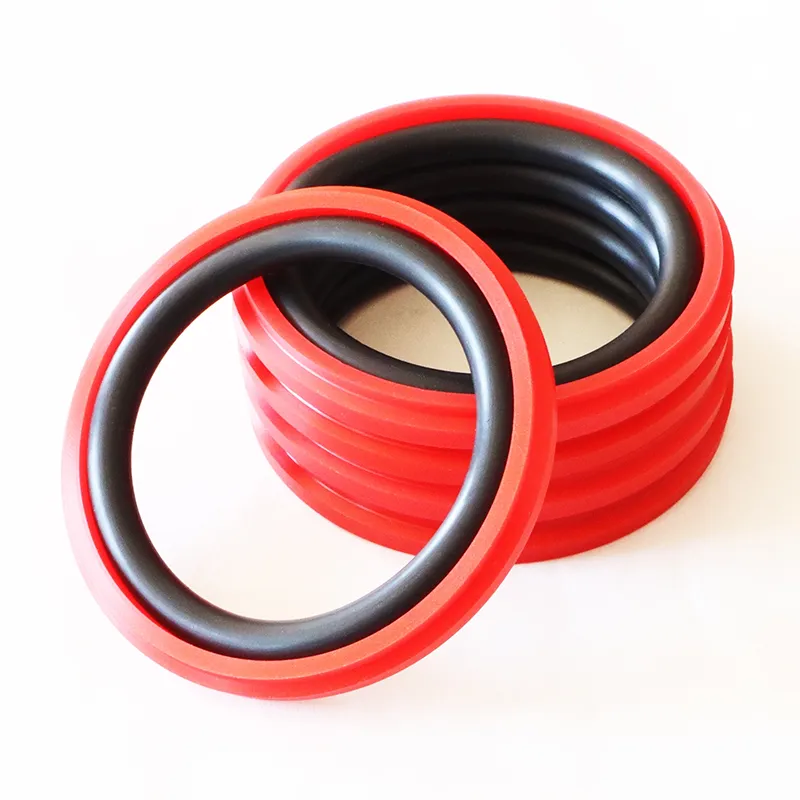

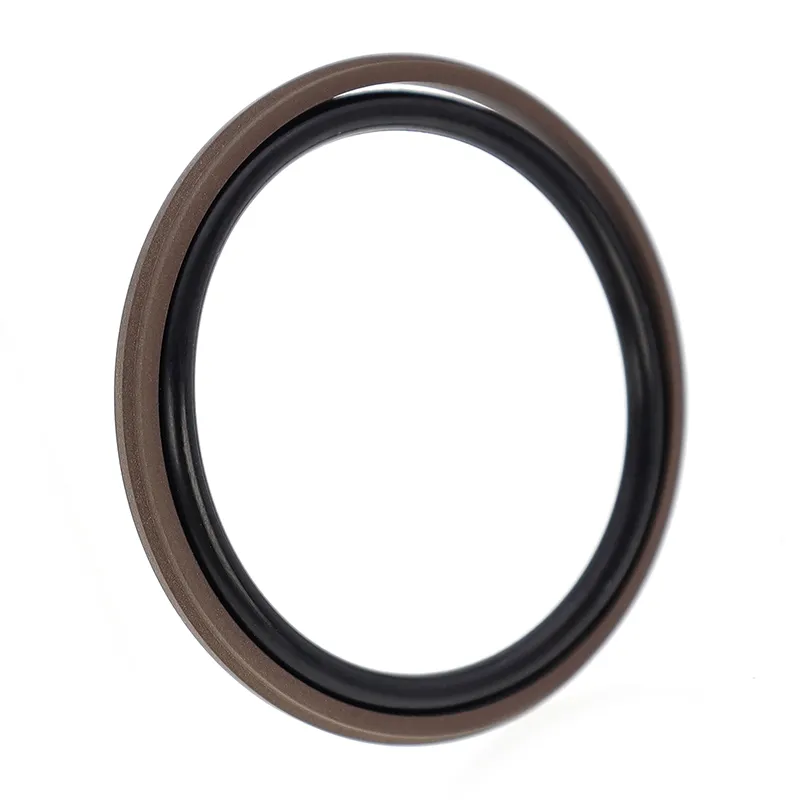

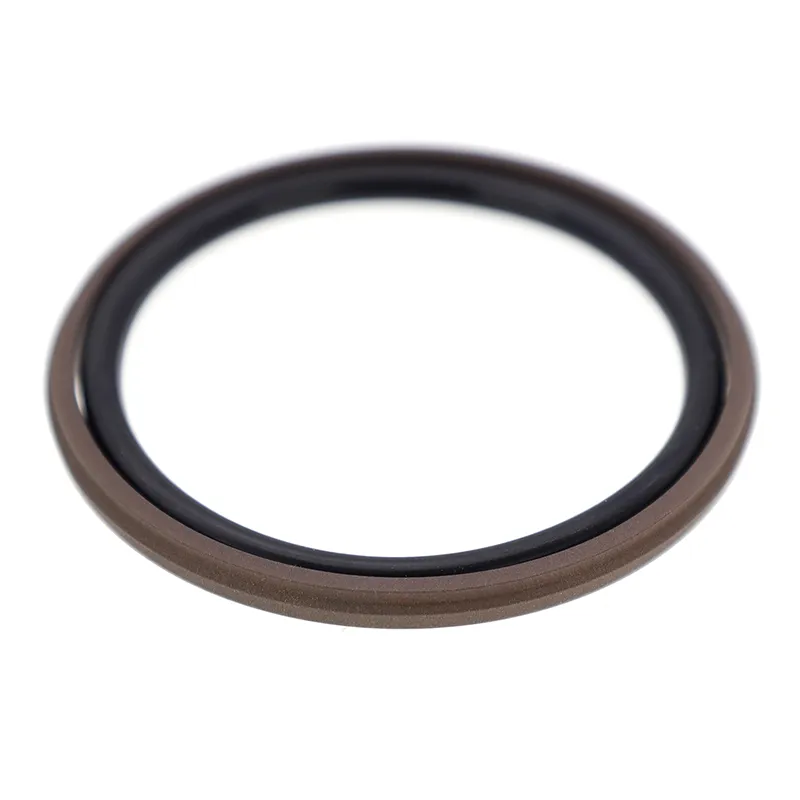

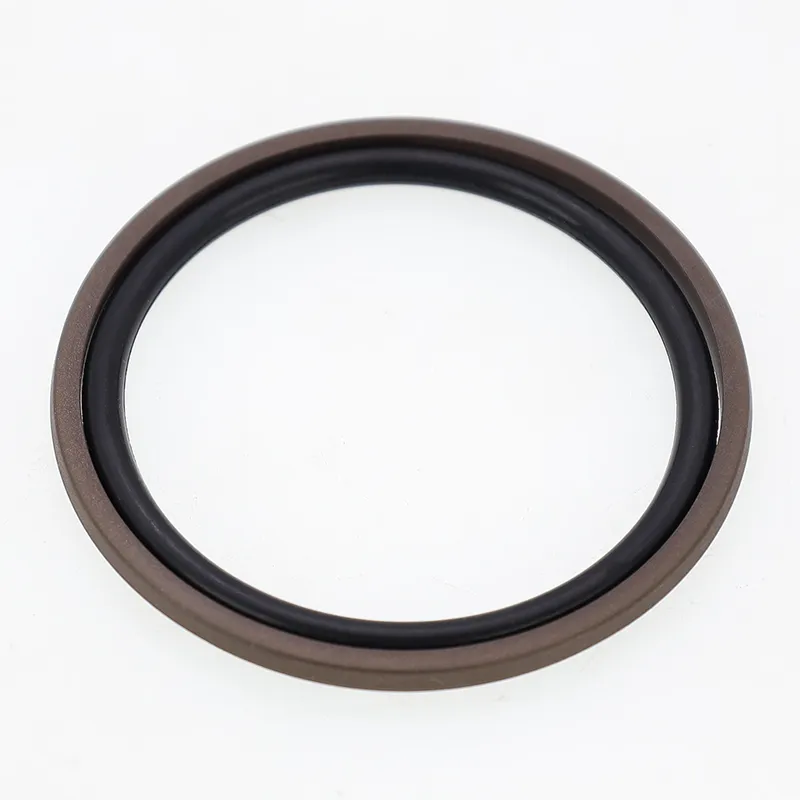

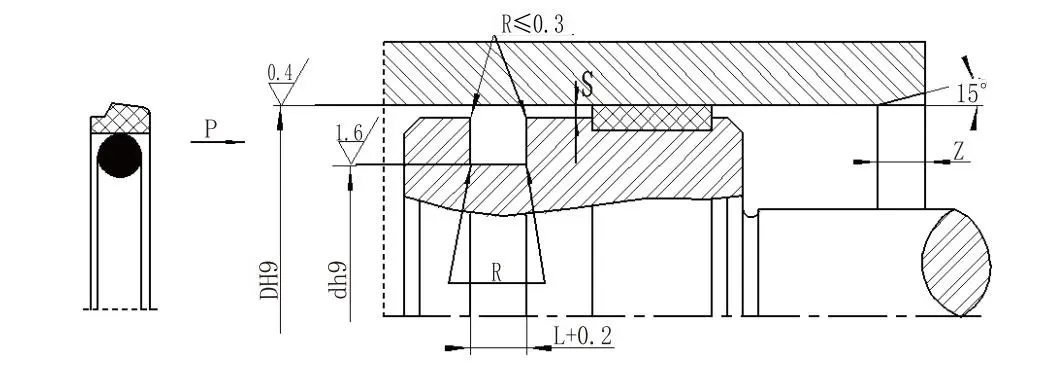

Těsnění stupňovitého pístu se skládá z stupňovitého těsnicího kroužku plněného PTFE a O-kroužku, vhodného pro jednosměrné tlakové těsnění v hydraulických aplikacích s vratným pohybem. O-kroužek poskytuje radiální sílu a kompenzuje opotřebení těsnicího kroužku. Obvykle se používá ve spojení s vodicím kroužkem. Pro průměry válce menší než 30 mm by měla být použita konstrukce s dělenou (otevřenou) drážkou.
1. Nízké tření, nízký startovací odpor, hladký pohyb, rovnoměrné dynamické a statické tření a žádné tečení;
2. Vysoce stabilní tlak pod tlakem a drsnými podmínkami;
3. Dlouhá životnost, vhodné pro bezolejové mazání;
4. Vhodné pro těsnění médií s nízkou viskozitou, jako je voda.
|
Tlak Mpa |
Teplota ℃ |
Rychlost m/s |
Střední |
|
≤60 |
-35~+100 (O-kroužek NBR) |
≤6 |
Hydraulický olej na minerální bázi, kapalina zpomalující hoření (HFA/HFB), voda atd. |
|
-20~+200 (O-kroužek FKM) |
1. Dostupné materiály O-kroužků: R01 Nitril-butadienový kaučuk (NBR), R02 Fluorkaučuk (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál: PTFE3; další dostupné materiály zahrnují PTFE2, PTFE4 a PU.
Objednávací model: RC61-40x29x4.2-PTFE3-R01; Objednávací model: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Glyd Ring; RC61-B - Těsnění otvoru; DxdxL - Kód materiálu
