Konstrukce tohoto vodícího pouzdra pístnice vychází ze standardu řady Hunger FI a zajišťuje vynikající kompatibilitu. Pro objednávání využívá kódovací systém GFI (např. GFI-0360PA), takže výběr je pohodlný. Je to výhodná součást pro vedení a podporu pístnice v hydraulických systémech; Výrobci tlakových lahví jsou vyzváni, aby si vybrali, odebrali vzorky a objednali hromadně tento produkt.
Výkon a aplikace:Vodicí pouzdro GFI je navrženo pro pístní tyče a poskytuje jak podporu, tak vedení.
Materiály:Nylon (PA), polyoxymethylen (POM) a polytetrafluorethylen (PTFE).
Provozní podmínky:Rozsah provozních teplot: -55°C až +255°C (PTFE se používá pro teploty nad 120°C).
Design Standard:Design a výběr mohou odkazovat na řadu Hunger FI.
Označení a objednání:Vodicí pouzdro GFI je specifikováno objednacím číslem; příklad: GFI-0360PA.
|

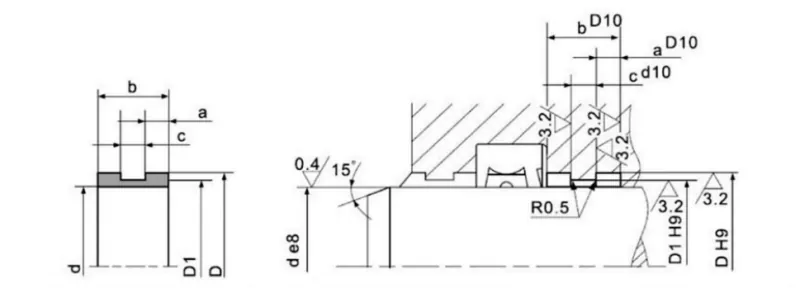

Číslo objednávky |
d |
b |
D |
D1 |
c |
a |
|
GFI-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
GFI-0400 |
40 |
46 |
43 |
|||
|
GFI-0420 |
42 |
48 |
45 |
|||
|
GFI-0450 |
45 |
51 |
48 |
|||
|
GFI-0500 |
50 |
56 |
53 |
|||
|
GFI-0550 |
55 |
61 |
58 |
|||
|
GFI-0560 |
56 |
62 |
59 |
